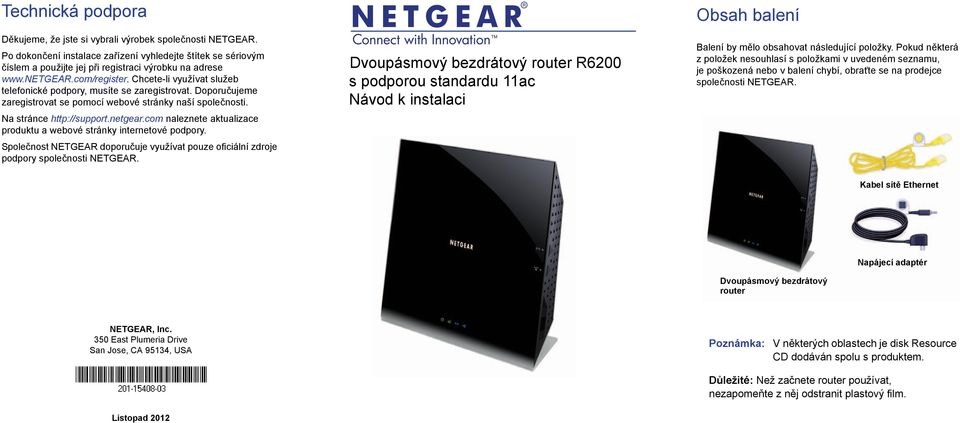

1 Technická podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Po dokončení instalace zařízení vyhledejte štítek se sériovým číslem a použijte jej při registraci výrobku na adrese Chcete-li využívat služeb telefonické podpory, musíte se zaregistrovat. Doporučujeme zaregistrovat se pomocí webové stránky naší společnosti. Na stránce naleznete aktualizace produktu a webové stránky internetové podpory. Společnost NETGEAR doporučuje využívat pouze oficiální zdroje podpory společnosti NETGEAR. Dvoupásmový bezdrátový router R6200 s podporou standardu 11ac Návod k instalaci Obsah balení Balení by mělo obsahovat následující položky. Pokud některá z položek nesouhlasí s položkami v uvedeném seznamu, je poškozená nebo v balení chybí, obraťte se na prodejce společnosti NETGEAR. Kabel sítě Ethernet Dvoupásmový bezdrátový router Napájecí adaptér NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Poznámka: V některých oblastech je disk Resource CD dodáván spolu s produktem. Důležité: Než začnete router používat, nezapomeňte z něj odstranit plastový film. Listopad 2012

2 Chcete-li zapojit váš router, postupujte podle tohoto schématu nebo podle podrobných pokynů v této příručce. 1. Připravte modem. Odpojte modem od napájení. Je-li zálohován z baterie, vyjměte baterii. 2. Připojte modem. Zapojte napájení modemu. Vložte zpět záložní baterii. Poté připojte kabelem modem do internetového portu routeru. Manuel de l'utilisateur Le Manuel de l'utilisateur est disponible depuis GUI et sur la page du produit NETGEAR. Prohlášení o shodě Úplné prohlášení o shodě najdete na webové stránce NETGEAR EU Declarations of Conformity na adrese: Internet DSL nebo kabel. připojení Router Modem 3. Zapněte router. 4. Připojte počítač. 5. Spusťte prohlížeč par NETGEAR, Inc. Tous droits réservés. Určeno pro země EU, EFTA a Švýcarsko. Používejte pouze ve vnitřních prostorách.

3 Obsah Instalace routeru Připravte modem Připojte modem Zapněte router Připojte počítač Spusťte prohlížeč Předem nastavené zabezpečení bezdrátové sítě Nastavení bezdrátové sítě Přidání bezdrátových zařízení do sítě Metoda WPS Ruční metoda Provedení dalších změn v routeru Řešení problémů Přístup ke službě ReadySHARE Další funkce

4 Instalace routeru Před instalací routeru se přesvědčte, že je internetová služba aktivní. Pokračujte podle bodů 1 až Připravte modem. a. Odpojte zdroj napájení 1 vašeho modemu. b. Je-li modem zálohován DSL nebo kabel z baterie, vyjměte všechny baterie. c. Jestliže je modem již připojen k jinému routeru, odpojte kabel mezi modemem a tímto routerem. Internet Nyní by modem měl být úplně odpojen, kromě kabelu Modem vedoucího do zásuvky internetové služby. 2. Připojte modem. 2 a Modem b Router a. Připojte modem do elektrické sítě a poté ho zapněte. (Vraťte zpět baterie, pokud jste je předtím vyňali.) b. Žlutým kabelem sítě Ethernet, dodaným spolu s routerem, propojte modem a internetový port routeru. 2

5 3. Zapněte router. Router a 3 Modem b Zap/Vyp a. Připojte napájecí adaptér k routeru a připojte napájecí adaptér do zásuvky rozvodu elektřiny. b. Než přejdete ke kroku 4, počkejte, dokud se nerozsvítí kontrolka LED na předním panelu routeru. Pokud žádná z kontrolek na předním panelu nesvítí, stiskněte tlačítko Vypínač napájení na zadním panelu routeru. 4. Připojte počítač. 4 Router Počítač Modem Je možné použít kabel Ethernet (není součástí balení) nebo vytvořit bezdrátové připojení. Pro připojení počítače k portu Ethernet na routeru se používá žlutý kabel sítě Ethernet. Nebo vytvořte bezdrátové připojení pomocí předem nastavených hodnot bezdrátového zabezpečení zapsaných na spodní straně routeru. 3

6 5. Spusťte prohlížeč. Pokud se webová stránka neotevře, zavřete a znovu otevřete prohlížeč a do adresního řádku zadejte adresu nebo se podívejte do kapitoly Řešení problémů na straně 9. 5 Předem nastavené zabezpečení bezdrátové sítě Tento výrobek má jedinečný název bezdrátové sítě (SSID) a síťový klíč (heslo). Výchozí název SSID a síťový klíč (heslo) jsou generovány jedinečným způsobem pro každé zařízení (obdobně jako sériové číslo), aby chránily a maximalizovaly vaši bezpečnost v bezdrátové síti. Oba údaje jsou umístěny na štítku připevněném na spodní části výrobku. Společnost NETGEAR doporučuje, abyste předem nastavený název bezdrátové sítě (SSID) a síťový klíč (heslo) neměnili. Pokud tyto údaje změníte, nelze již název SSID a heslo zabezpečení na spodní straně produktu použít. 4

7 Nastavení bezdrátové sítě Poznamenejte si výchozí předem nastavené hodnoty bezdrátového připojení vytištěné na štítku ve spodním prostoru. Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud změníte výchozí nastavení, poznamenejte si je zde a potom tuto příručku uložte na bezpečném místě: Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud chcete načíst nebo aktualizovat heslo bezdrátového připojení, zadejte v internetovém prohlížeči adresu a přihlaste se pomocí výchozího uživatelského jména (admin) a hesla (password). Na stránce Nastavení bezdrátového připojení (Wireless Settings) vyhledejte své heslo bezdrátové sítě. 5

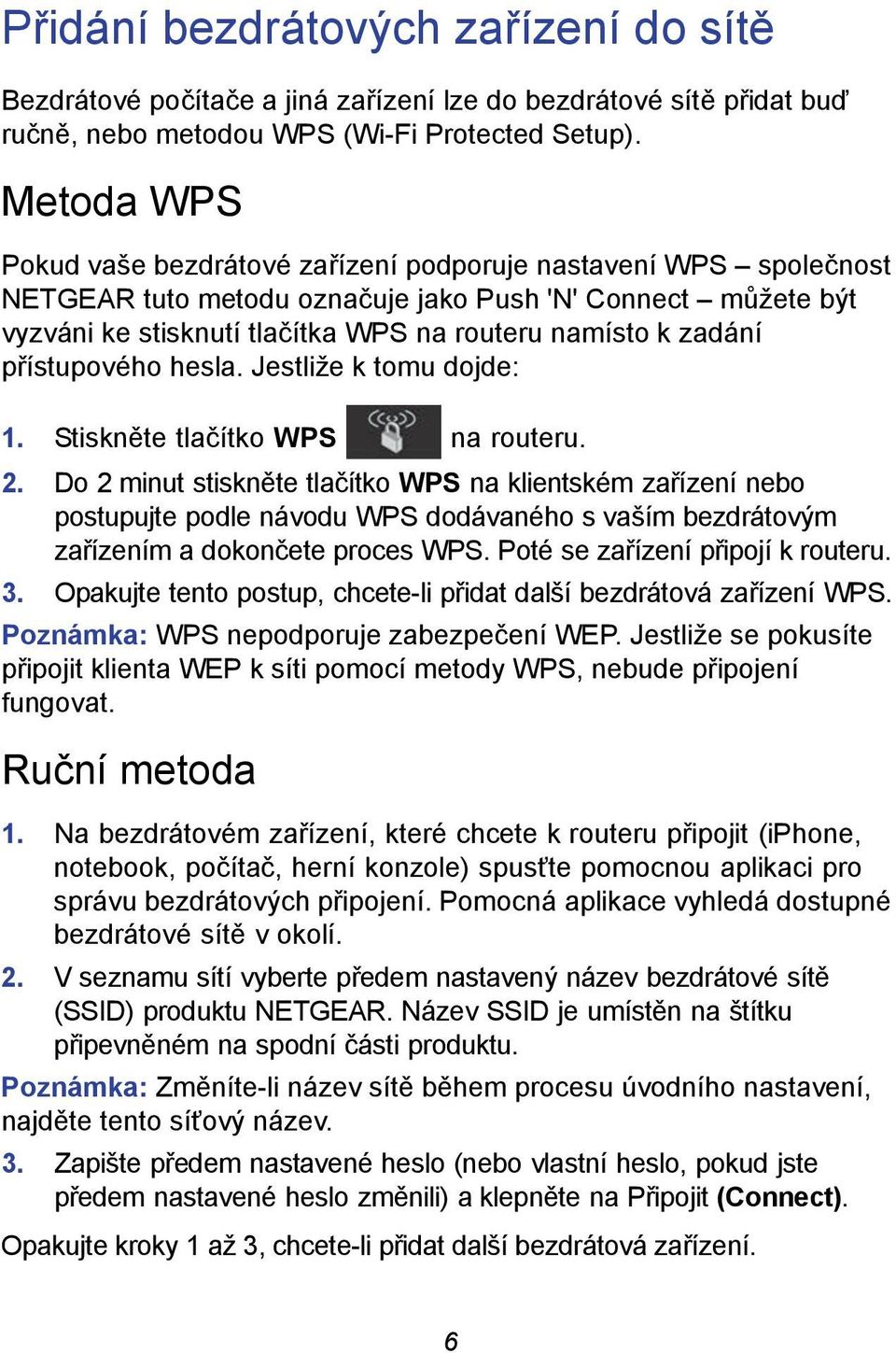

8 Přidání bezdrátových zařízení do sítě Bezdrátové počítače a jiná zařízení lze do bezdrátové sítě přidat buď ručně, nebo metodou WPS (Wi-Fi Protected Setup). Metoda WPS Pokud vaše bezdrátové zařízení podporuje nastavení WPS společnost NETGEAR tuto metodu označuje jako Push 'N' Connect můžete být vyzváni ke stisknutí tlačítka WPS na routeru namísto k zadání přístupového hesla. Jestliže k tomu dojde: 1. Stiskněte tlačítko WPS na routeru. 2. Do 2 minut stiskněte tlačítko WPS na klientském zařízení nebo postupujte podle návodu WPS dodávaného s vaším bezdrátovým zařízením a dokončete proces WPS. Poté se zařízení připojí k routeru. 3. Opakujte tento postup, chcete-li přidat další bezdrátová zařízení WPS. Poznámka: WPS nepodporuje zabezpečení WEP. Jestliže se pokusíte připojit klienta WEP k síti pomocí metody WPS, nebude připojení fungovat. Ruční metoda 1. Na bezdrátovém zařízení, které chcete k routeru připojit (iphone, notebook, počítač, herní konzole) spusťte pomocnou aplikaci pro správu bezdrátových připojení. Pomocná aplikace vyhledá dostupné bezdrátové sítě v okolí. 2. V seznamu sítí vyberte předem nastavený název bezdrátové sítě (SSID) produktu NETGEAR. Název SSID je umístěn na štítku připevněném na spodní části produktu. Poznámka: Změníte-li název sítě během procesu úvodního nastavení, najděte tento síťový název. 3. Zapište předem nastavené heslo (nebo vlastní heslo, pokud jste předem nastavené heslo změnili) a klepněte na Připojit (Connect). Opakujte kroky 1 až 3, chcete-li přidat další bezdrátová zařízení. 6

9 Provedení dalších změn v routeru Poté, co pomocí softwaru NETGEAR Genie nastavíte router, přihlaste se k routeru a prohlédněte si jeho nastavení a případně jej upravte. Postup pro přihlášení k routeru: 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zapište adresu nebo Zobrazí se výzva k přihlášení: admin ******** 3. Zadejte uživatelské jméno admin a heslo password. Zobrazí se jednoduchá domovská obrazovka routeru: Další údaje o obrazovkách routeru naleznete v Uživatelské příručce. 7

10 Postup změny hesla pro uživatele routeru: 1. Přihlaste se k routeru. 2. Výběrem příkazu Maintenance (Údržba) > Set Password (Nastavit heslo) zobrazíte obrazovku Set Password (Nastavit heslo): 3. Zadejte staré heslo a poté dvakrát zadejte nové heslo. Společnost NETGEAR doporučuje použít funkci obnovení hesla, pokud jste změnili heslo. 4. Zaškrtněte políčko Enable Password Recovery (Povolit obnovení hesla). 5. klepněte na tlačítko Použít (Apply). 6. Budete vyzváni k zodpovězení otázek, které jsou uloženy. Použití funkce obnovy hesla pro získání zapomenutého hesla: Pro použití této funkce je nutné povolit obnovení hesla dle předchozího popisu. 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zapište adresu nebo 3. Po zobrazení přihlašovací obrazovky klepněte na Zrušit. Budete vyzváni k zadání uložených odpovědí, abyste se mohli přihlásit k routeru. 8

11 Řešení problémů Pokud se v prohlížeči nezobrazí webová stránka: Zkontrolujte, zda je PC připojeno k jednomu ze čtyřech ethernetových portů sítě LAN nebo bezdrátově k routeru. Zkontrolujte, zda je router zapnut a ve funkčním stavu. Kontrolka LED bezdrátové sítě má svítit. Zavřete a znovu spusťte prohlížeč, abyste zajistili, že si prohlížeč nepodrží předchozí stránku v dočasné paměti. Zapište Pokud má PC nastavenu statickou nebo pevnou adresu IP (což není běžný případ), změňte nastavení tak, aby adresu IP získával počítač dynamicky z routeru. Přístup ke službě ReadySHARE Po instalaci a nastavení je možné do portu USB na routeru vložit úložné zařízení USB a sdílet jeho obsah s dalšími uživateli sítě. (Zařízení USB nebude kompatibilní, pokud má speciální ovladače.) Poznámka: Pokud zařízení USB vyžaduje napájení, je nutné ho použít při připojení zařízení USB k routeru či bráně NETGEAR. Po připojení k routeru může až 2 minuty trvat, než bude jednotka USB připravená ke sdílení. Přístup k zařízení USB: Na operačních systémech Windows použijte libovolnou z těchto metod: Vyberte možnost Start > Spustit a v dialogovém okně zadejte \\readyshare. Klepněte na tlačítko OK. Spusťte prohlížeč Explorer nebo Safari a zadejte \\readyshare. Otevřete Místa v síti a zadejte \\readyshare. 9

12 Na operačních systémech Mac postupujte takto: 1. Vyberte možnost Go > Connect to Server (Přejít > Připojit k serveru). 2. U položky Server Address (Adresa serveru) zadejte smb://readyshare. 3. Klepněte na možnost Connect (Připojit). Soubor readyshareconnect.exe (pro Windows) je možné stáhnout na adrese: Další funkce Přístup k dalším funkcím, včetně rodičovské ochrany Live Parental Controls, měření síťového provozu, úložiště ReadySHARE, přístupu pro hosta a dalších, je k dispozici po přihlášení k routeru na stránce Stáhněte si bezplatnou aplikaci Desktop NETGEAR Genie ze stránky Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here Network Map Number of devices 16 Parental Controls Click here ReadySHARE Click here Automaticky opraví běžné problémy se sítí a umožňuje snadnou správu domácího síťového připojení. 10

13 Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána na systémech pro vyhledávání informací ani překládána do libovolného jazyka v jakékoli formě nebo pomocí jakýchkoli prostředků bez písemného souhlasu společnosti NETGEAR, Inc. Zařízení NEPOKLÁDEJTE navzájem na sebe ani do těsných prostorů či do zásuvek. Zkontrolujte, zda je kolem zařízení nejméně 5 cm volného místa. Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být změněny bez upozornění. Ostatní názvy značek a výrobků jsou registrované ochranné známky nebo ochranné známky příslušných vlastníků NETGEAR, Inc. Všechna práva vyhrazena. Prohlášení o podmínkách V zájmu zlepšování vnitřního provedení, funkčnosti a spolehlivosti výrobků popsaných v tomto dokumentu si společnost NETGEAR vyhrazuje právo provádět na něm změny bez předchozího upozornění. Společnost NETGEAR nepřebírá žádnou odpovědnost, která by mohla vyvstat v souvislosti s použitím nebo nasazením výrobku(ů) a obvodů, zde popsaných. 11
