1 VÝKRESY PBS 2013 Výkresy požární bezpečnosti staveb dle ČSN nadstavba pro BricsCAD 12,13-CZ Popis programu Aplikace slouží pro zefektivnění kreslení výkresů požární bezpečnosti - výkresy k požárně bezpečnostnímu řešení stavby (PBŘ) - dle ČSN Skládá se z několika dílčích funkcí pro zrychlení a usnadnění kreslení výkresů požární bezpečnosti: Kreslení hranic požárních úseků Popis jednotlivých požárních úseků Kreslení symbolů požární bezpečnosti Kreslení odstupových vzdáleností - hranice požárně nebezpečného prostoru (PNP) Generování legendy ve výkresu použitých symbolů požární bezpečnosti Program je šířen jako demoverze pro vyzkoušení.

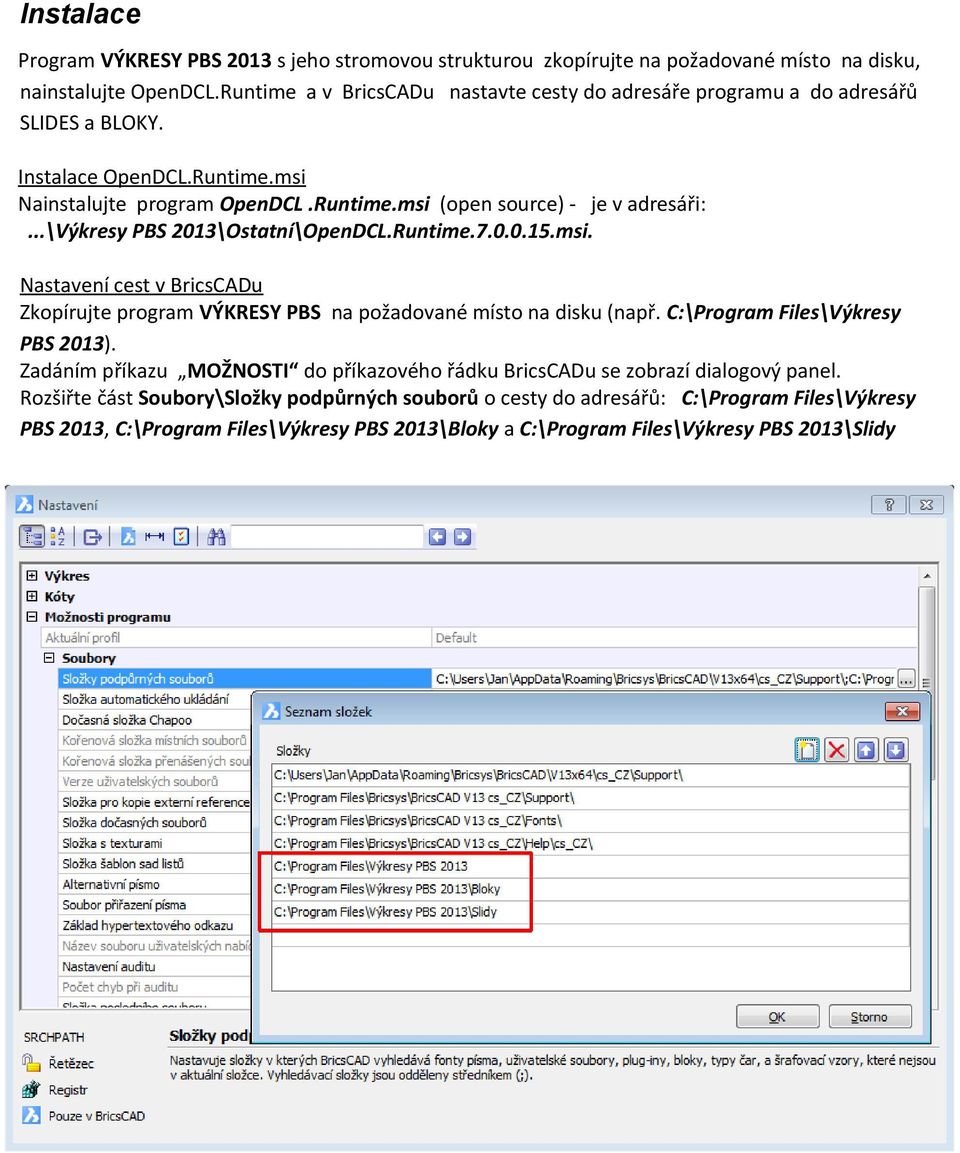

2 Instalace Program VÝKRESY PBS 2013 s jeho stromovou strukturou zkopírujte na požadované místo na disku, nainstalujte OpenDCL.Runtime a v BricsCADu nastavte cesty do adresáře programu a do adresářů SLIDES a BLOKY. Instalace OpenDCL.Runtime.msi Nainstalujte program OpenDCL.Runtime.msi (open source) - je v adresáři:...\výkresy PBS 2013\Ostatní\OpenDCL.Runtime msi. Nastavení cest v BricsCADu Zkopírujte program VÝKRESY PBS na požadované místo na disku (např. C:\Program Files\Výkresy PBS 2013). Zadáním příkazu MOŽNOSTI do příkazového řádku BricsCADu se zobrazí dialogový panel. Rozšiřte část Soubory\Složky podpůrných souborů o cesty do adresářů: C:\Program Files\Výkresy PBS 2013, C:\Program Files\Výkresy PBS 2013\Bloky a C:\Program Files\Výkresy PBS 2013\Slidy

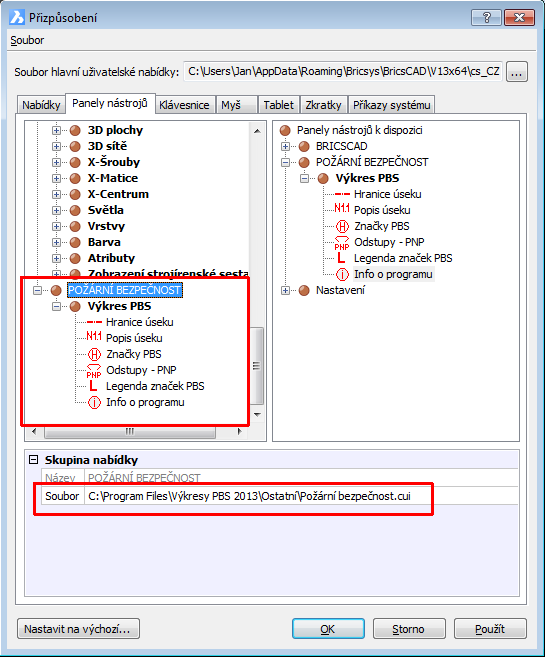

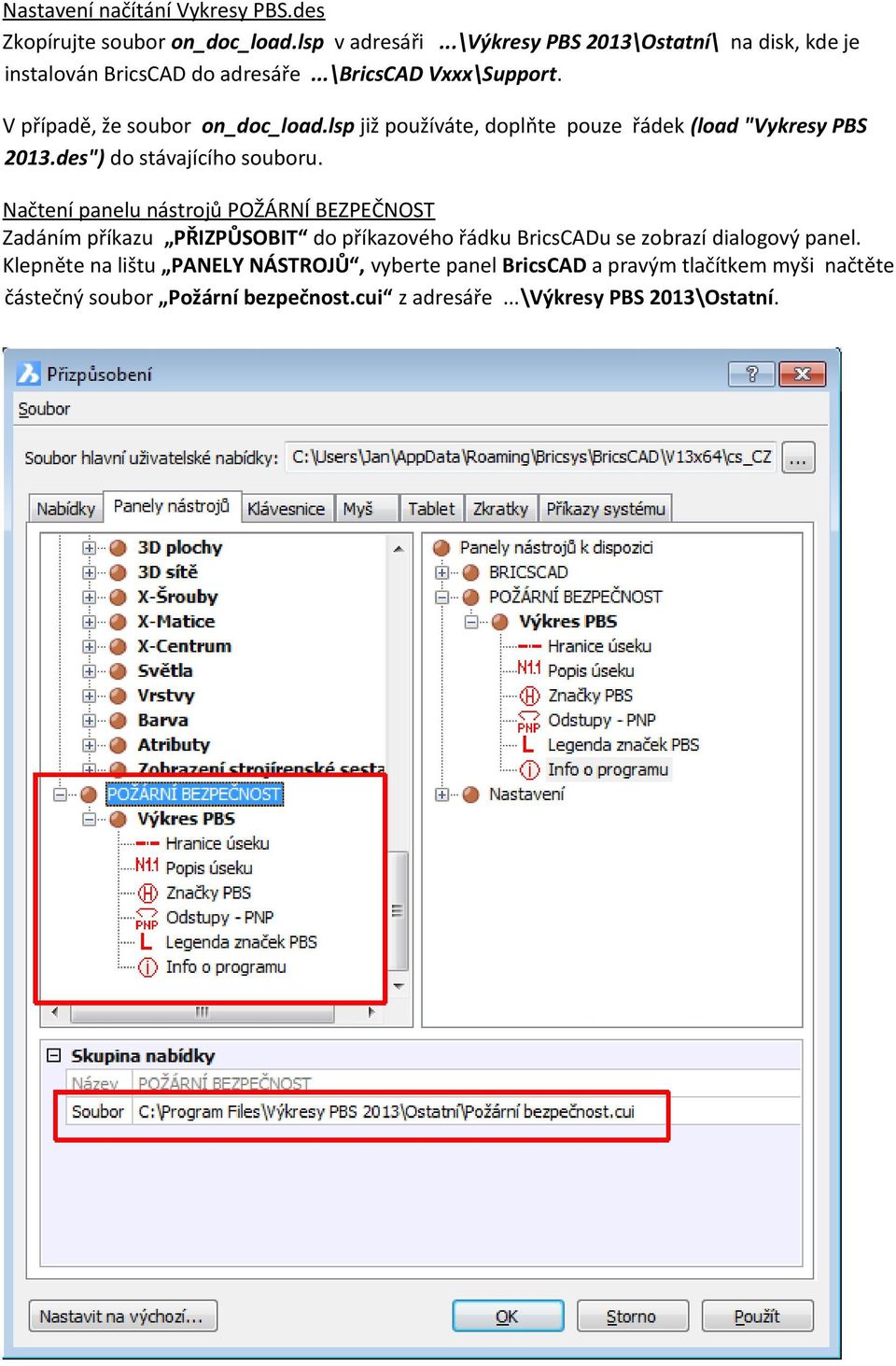

3 Nastavení načítání Vykresy PBS.des Zkopírujte soubor on_doc_load.lsp v adresáři...\výkresy PBS 2013\Ostatní\ na disk, kde je instalován BricsCAD do adresáře...\bricscad Vxxx\Support. V případě, že soubor on_doc_load.lsp již používáte, doplňte pouze řádek (load "Vykresy PBS 2013.des") do stávajícího souboru. Načtení panelu nástrojů POŽÁRNÍ BEZPEČNOST Zadáním příkazu PŘIZPŮSOBIT do příkazového řádku BricsCADu se zobrazí dialogový panel. Klepněte na lištu PANELY NÁSTROJŮ, vyberte panel BricsCAD a pravým tlačítkem myši načtěte částečný soubor Požární bezpečnost.cui z adresáře...\výkresy PBS 2013\Ostatní.

4 Pokud instalujete program do jiného adresáře než do C:\Program Files\Výkresy PBS 2013, nastavte cestu k bmp souborům jednotlivých ikon (jsou v adresáři...\výkresy PBS 2013\Ikony). Panel nástrojů Výkres PBS s ikonami pro spuštění jednotlivých částí programu po úspěšné instalaci a nastavení cest.

5 Demoverze programu Odlišení demoverze oproti plné placené verze programu při vkládání symbolů PBS jsou vytvářeny popisy, že se jedná o demoverzi, hranice PNP - v kótě je uvedeno, že se jedná o demoverzi, při generování legendy použitých symbolů jsou popisy symbolů vytvářeny s doplněním, že jde o demoverzi. Pokud máte zájem o plnou verzi programu, vygenerujte si klíč k plné verzi a kontaktujte autora. Klíč platí pouze pro ten počítač, na kterém byl generován. Po zaplacení faktury Vám bude zaslána plná verze programu.

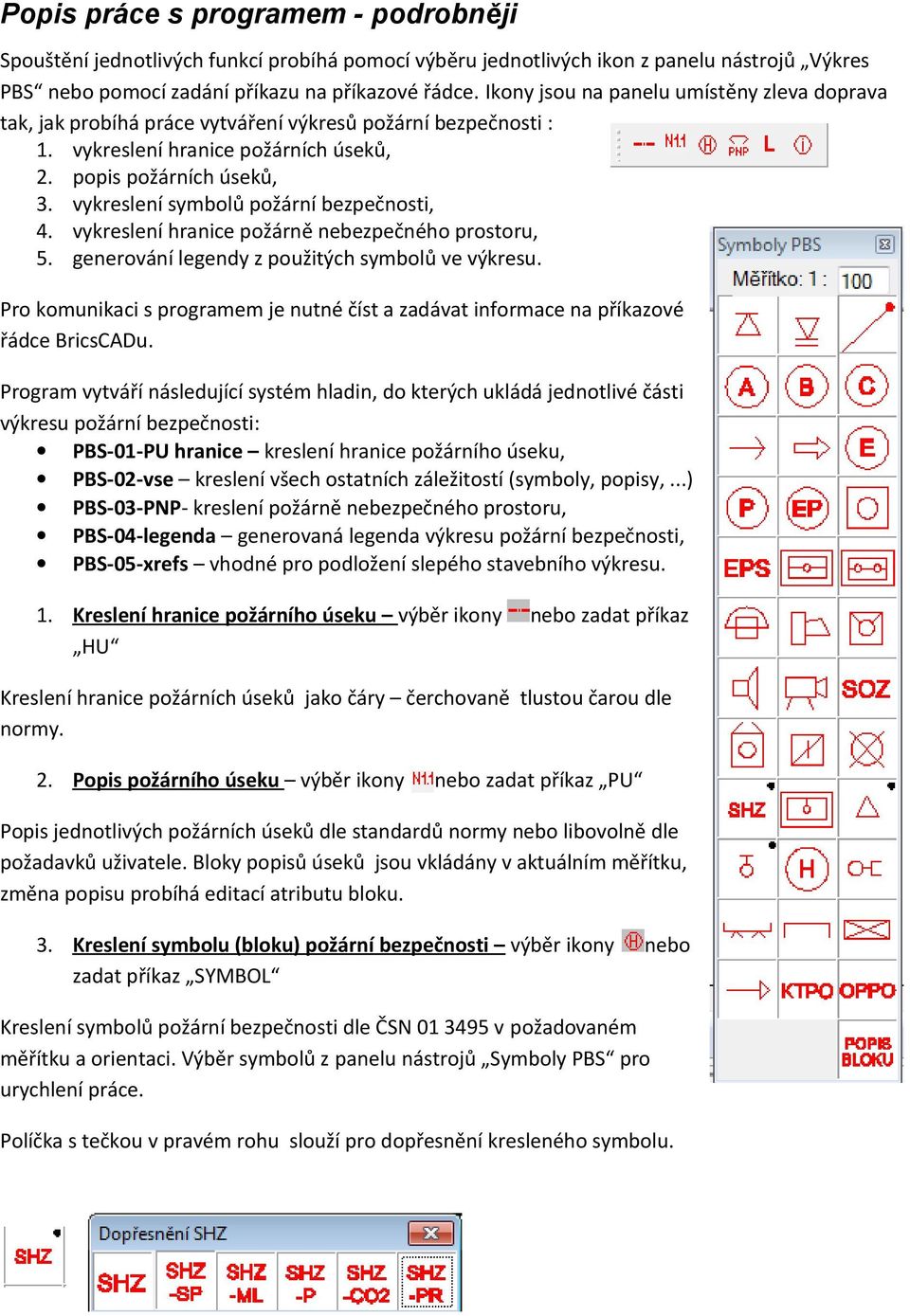

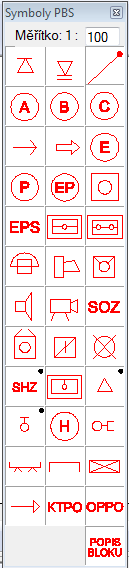

6 Popis práce s programem - podrobněji Spouštění jednotlivých funkcí probíhá pomocí výběru jednotlivých ikon z panelu nástrojů Výkres PBS nebo pomocí zadání příkazu na příkazové řádce. Ikony jsou na panelu umístěny zleva doprava tak, jak probíhá práce vytváření výkresů požární bezpečnosti : 1. vykreslení hranice požárních úseků, 2. popis požárních úseků, 3. vykreslení symbolů požární bezpečnosti, 4. vykreslení hranice požárně nebezpečného prostoru, 5. generování legendy z použitých symbolů ve výkresu. Pro komunikaci s programem je nutné číst a zadávat informace na příkazové řádce BricsCADu. Program vytváří následující systém hladin, do kterých ukládá jednotlivé části výkresu požární bezpečnosti: PBS-01-PU hranice kreslení hranice požárního úseku, PBS-02-vse kreslení všech ostatních záležitostí (symboly, popisy,...) PBS-03-PNP- kreslení požárně nebezpečného prostoru, PBS-04-legenda generovaná legenda výkresu požární bezpečnosti, PBS-05-xrefs vhodné pro podložení slepého stavebního výkresu. 1. Kreslení hranice požárního úseku výběr ikony nebo zadat příkaz HU Kreslení hranice požárních úseků jako čáry čerchovaně tlustou čarou dle normy. 2. Popis požárního úseku výběr ikony nebo zadat příkaz PU Popis jednotlivých požárních úseků dle standardů normy nebo libovolně dle požadavků uživatele. Bloky popisů úseků jsou vkládány v aktuálním měřítku, změna popisu probíhá editací atributu bloku. 3. Kreslení symbolu (bloku) požární bezpečnosti výběr ikony nebo zadat příkaz SYMBOL Kreslení symbolů požární bezpečnosti dle ČSN v požadovaném měřítku a orientaci. Výběr symbolů z panelu nástrojů Symboly PBS pro urychlení práce. Políčka s tečkou v pravém rohu slouží pro dopřesnění kresleného symbolu.

7 Políčko popis bloku slouží pro případný popis jednotlivých symbolů popis vkládán jako text dle orientace bloku a jeho měřítka. Z použitých symbolů požární bezpečnosti je později možné generovat legendu viz dále. 4. Kreslení odstupových vzdáleností - výběr ikony nebo zadat příkaz ODSTUPY Kreslení odstupových vzdáleností - hranice požárně nebezpečného prostoru (PNP) s automatickým okótováním velikosti odstupu. Hranice PNP je kreslena na základě specifikace velikosti odstupu, krajů požárně otevřené plochy a strany pro směr vykreslení. 5. Generování legendy symbolů požární bezpečnosti výběr ikony nebo zadat příkaz LEG Generování legendy symbolů požární bezpečnosti ze symbolů použitých ve výkresu. 6. Informace o programu, kontakty, možnost objednávky plné verze - výběr ikony Zobrazení informací o programu, kontakty, generování klíče pro objednávku plné verze. Ing.Jan Králíček tel.: vykresy.pbs@seznam.cz
