1 KATALOG ŘÍZENÍ STROJŮ

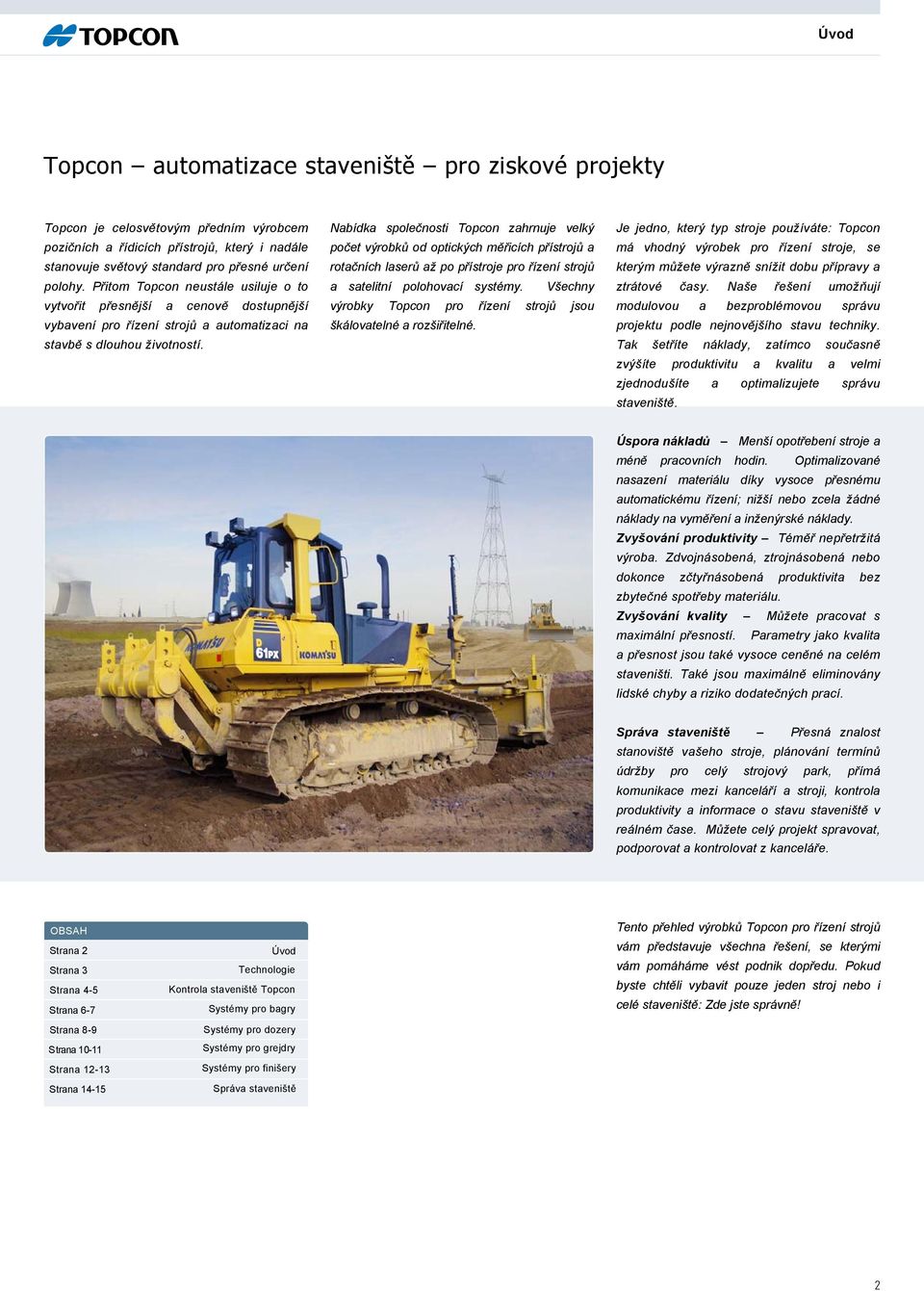

2 Úvod Topcon automatizace staveniště pro ziskové projekty Topcon je celosvětovým předním výrobcem pozičních a řídicích přístrojů, který i nadále stanovuje světový standard pro přesné určení polohy. Přitom Topcon neustále usiluje o to vytvořit přesnější a cenově dostupnější vybavení pro řízení strojů a automatizaci na stavbě s dlouhou životností. Nabídka společnosti Topcon zahrnuje velký počet výrobků od optických měřicích přístrojů a rotačních laserů až po přístroje pro řízení strojů a satelitní polohovací systémy. Všechny výrobky Topcon pro řízení strojů jsou škálovatelné a rozšiřitelné. Je jedno, který typ stroje používáte: Topcon má vhodný výrobek pro řízení stroje, se kterým můžete výrazně snížit dobu přípravy a ztrátové časy. Naše řešení umožňují modulovou a bezproblémovou správu projektu podle nejnovějšího stavu techniky. Tak šetříte náklady, zatímco současně zvýšíte produktivitu a kvalitu a velmi zjednodušíte a optimalizujete správu staveniště. Úspora nákladů Menší opotřebení stroje a méně pracovních hodin. Optimalizované nasazení materiálu díky vysoce přesnému automatickému řízení; nižší nebo zcela žádné náklady na vyměření a inženýrské náklady. Zvyšování produktivity Téměř nepřetržitá výroba. Zdvojnásobená, ztrojnásobená nebo dokonce zčtyřnásobená produktivita bez zbytečné spotřeby materiálu. Zvyšování kvality Můžete pracovat s maximální přesností. Parametry jako kvalita a přesnost jsou také vysoce ceněné na celém staveništi. Také jsou maximálně eliminovány lidské chyby a riziko dodatečných prací. Správa staveniště Přesná znalost stanoviště vašeho stroje, plánování termínů údržby pro celý strojový park, přímá komunikace mezi kanceláří a stroji, kontrola produktivity a informace o stavu staveniště v reálném čase. Můžete celý projekt spravovat, podporovat a kontrolovat z kanceláře. OBSAH Strana 2 Strana 3 Strana 4-5 Strana 6-7 Strana 8-9 Strana Strana Strana Úvod Technologie Kontrola staveniště Topcon Systémy pro bagry Systémy pro dozery Systémy pro grejdry Systémy pro finišery Správa staveniště Tento přehled výrobků Topcon pro řízení strojů vám představuje všechna řešení, se kterými vám pomáháme vést podnik dopředu. Pokud byste chtěli vybavit pouze jeden stroj nebo i celé staveniště: Zde jste správně! 2

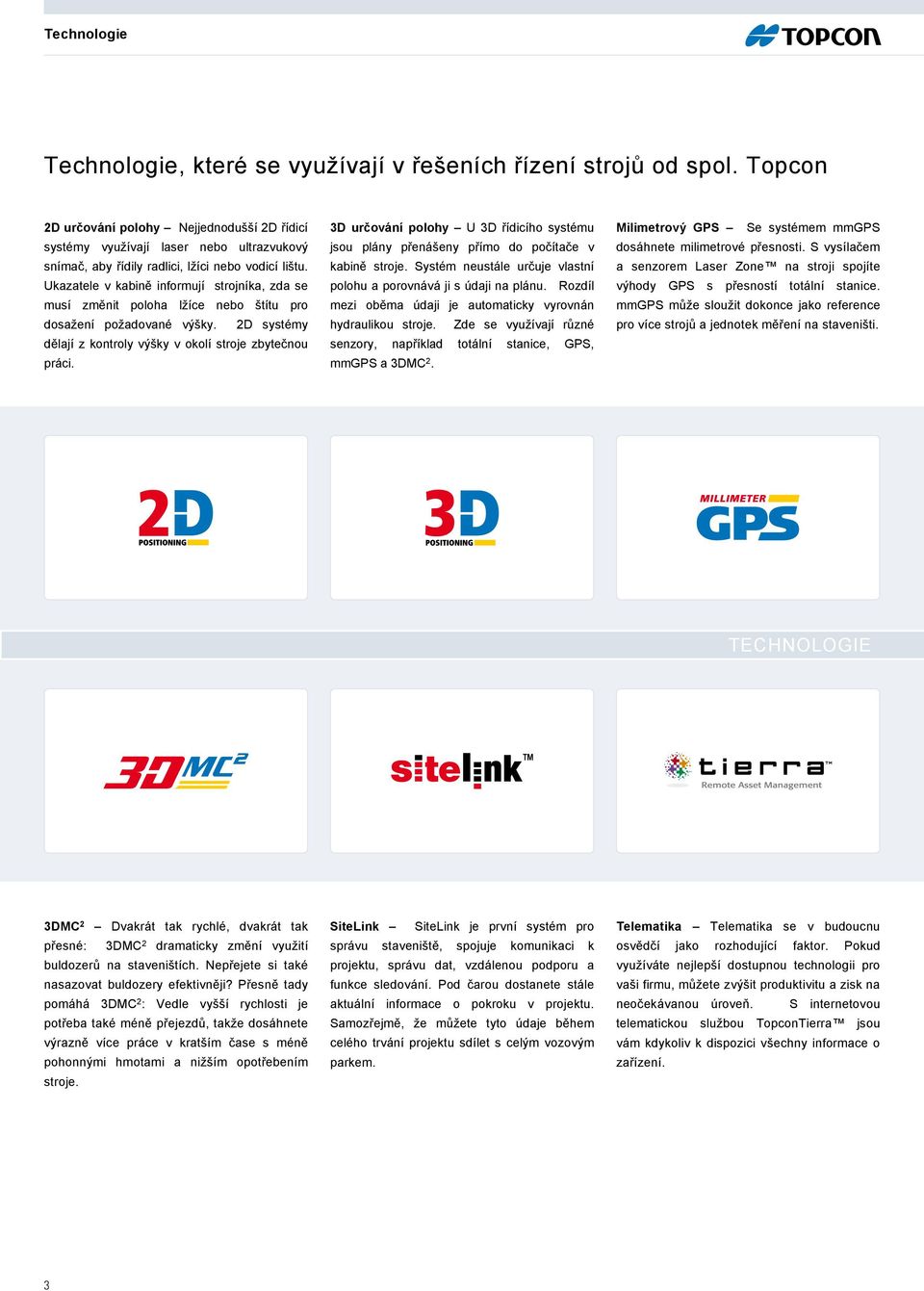

3 Technologie Technologie, které se využívají v řešeních řízení strojů od spol. Topcon 2D určování polohy Nejjednodušší 2D řídicí systémy využívají laser nebo ultrazvukový snímač, aby řídily radlici, lžíci nebo vodicí lištu. Ukazatele v kabině informují strojníka, zda se musí změnit poloha lžíce nebo štítu pro dosažení požadované výšky. 2D systémy dělají z kontroly výšky v okolí stroje zbytečnou práci. 3D určování polohy U 3D řídicího systému jsou plány přenášeny přímo do počítače v kabině stroje. Systém neustále určuje vlastní polohu a porovnává ji s údaji na plánu. Rozdíl mezi oběma údaji je automaticky vyrovnán hydraulikou stroje. Zde se využívají různé senzory, například totální stanice, GPS, mmgps a 3DMC 2. Milimetrový GPS Se systémem mmgps dosáhnete milimetrové přesnosti. S vysílačem a senzorem Laser Zone na stroji spojíte výhody GPS s přesností totální stanice. mmgps může sloužit dokonce jako reference pro více strojů a jednotek měření na staveništi. TECHNOLOGIE 3DMC 2 Dvakrát tak rychlé, dvakrát tak přesné: 3DMC 2 dramaticky změní využití buldozerů na staveništích. Nepřejete si také nasazovat buldozery efektivněji? Přesně tady pomáhá 3DMC 2 : Vedle vyšší rychlosti je potřeba také méně přejezdů, takže dosáhnete výrazně více práce v kratším čase s méně pohonnými hmotami a nižším opotřebením stroje. SiteLink SiteLink je první systém pro správu staveniště, spojuje komunikaci k projektu, správu dat, vzdálenou podporu a funkce sledování. Pod čarou dostanete stále aktuální informace o pokroku v projektu. Samozřejmě, že můžete tyto údaje během celého trvání projektu sdílet s celým vozovým parkem. Telematika Telematika se v budoucnu osvědčí jako rozhodující faktor. Pokud využíváte nejlepší dostupnou technologii pro vaši firmu, můžete zvýšit produktivitu a zisk na neočekávanou úroveň. S internetovou telematickou službou TopconTierra jsou vám kdykoliv k dispozici všechny informace o zařízení. 3

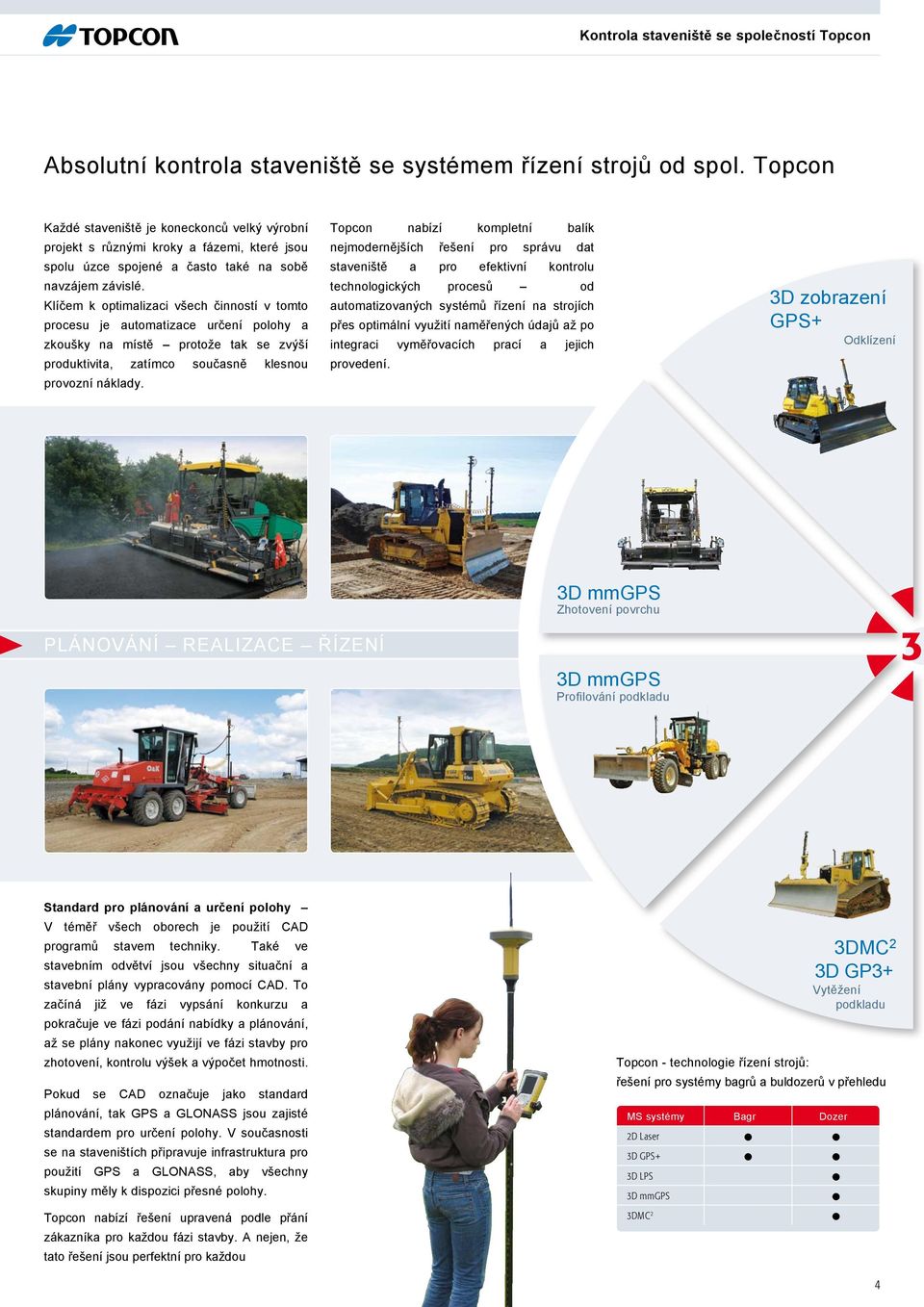

4 Kontrola staveniště se společností Topcon Absolutní kontrola staveniště se systémem řízení strojů od spol. Topcon Každé staveniště je koneckonců velký výrobní projekt s různými kroky a fázemi, které jsou spolu úzce spojené a často také na sobě navzájem závislé. Klíčem k optimalizaci všech činností v tomto procesu je automatizace určení polohy a zkoušky na místě protože tak se zvýší produktivita, zatímco současně klesnou provozní náklady. Topcon nabízí kompletní balík nejmodernějších řešení pro správu dat staveniště a pro efektivní kontrolu technologických procesů od automatizovaných systémů řízení na strojích přes optimální využití naměřených údajů až po integraci vyměřovacích prací a jejich provedení. 3D zobrazení GPS+ Odklízení PLÁNOVÁNÍ REALIZACE ŘÍZENÍ 3D mmgps Zhotovení povrchu 3D mmgps Profilování podkladu 3D Standard pro plánování a určení polohy V téměř všech oborech je použití CAD programů stavem techniky. Také ve stavebním odvětví jsou všechny situační a stavební plány vypracovány pomocí CAD. To začíná již ve fázi vypsání konkurzu a pokračuje ve fázi podání nabídky a plánování, až se plány nakonec využijí ve fázi stavby pro zhotovení, kontrolu výšek a výpočet hmotnosti. Pokud se CAD označuje jako standard plánování, tak GPS a GLONASS jsou zajisté standardem pro určení polohy. V současnosti se na staveništích připravuje infrastruktura pro použití GPS a GLONASS, aby všechny skupiny měly k dispozici přesné polohy. Topcon nabízí řešení upravená podle přání zákazníka pro každou fázi stavby. A nejen, že tato řešení jsou perfektní pro každou Topcon - technologie řízení strojů: MS systémy Bagr Dozer 2D Laser l l 3D GPS+ l l 3D LPS 3D mmgps 3DMC 2 3DMC 2 3D GP3+ Vytěžení podkladu řešení pro systémy bagrů a buldozerů v přehledu l l l 4

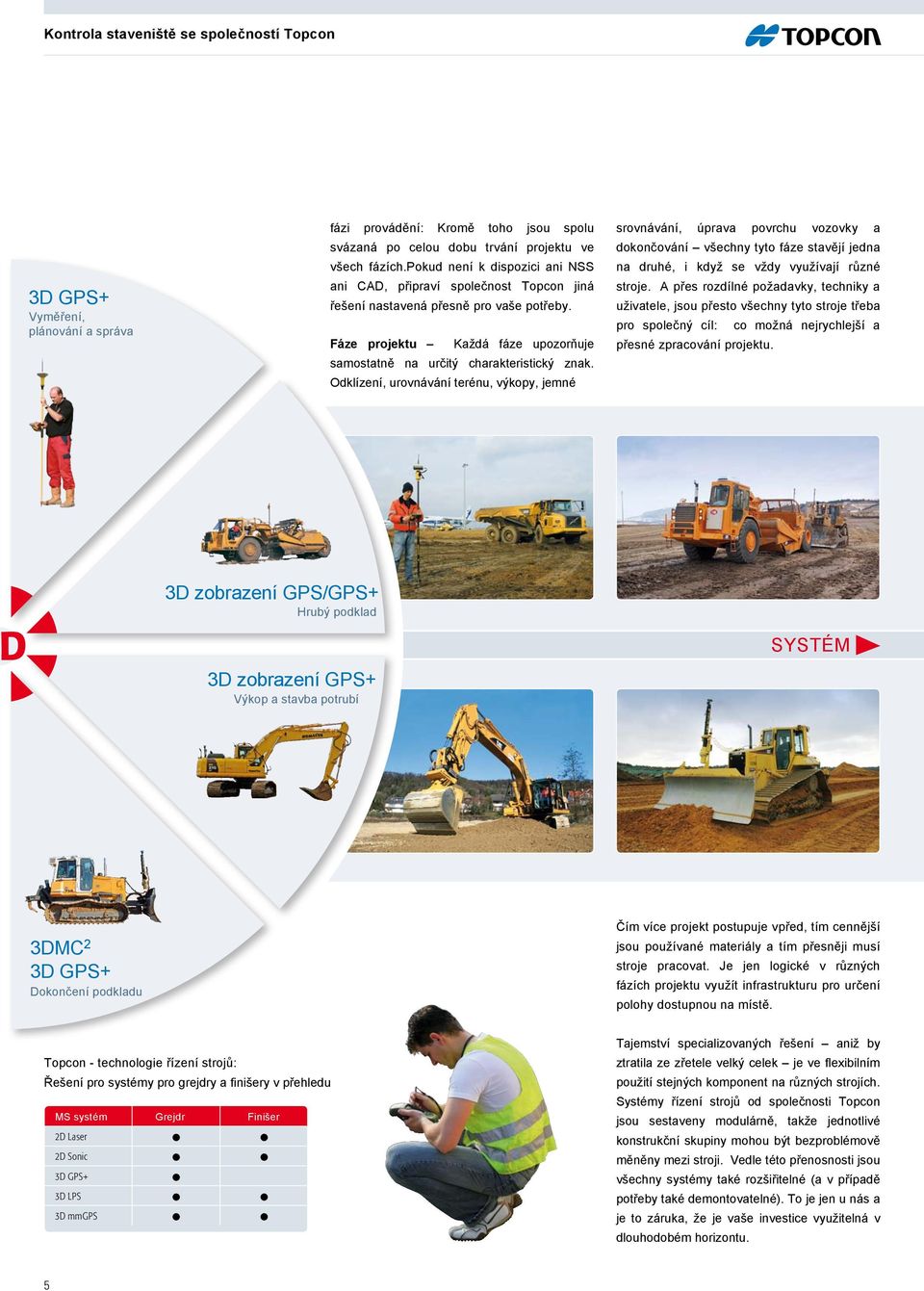

5 Kontrola staveniště se společností Topcon 3D GPS+ Vyměření, plánování a správa fázi provádění: Kromě toho jsou spolu svázaná po celou dobu trvání projektu ve všech fázích.pokud není k dispozici ani NSS ani CAD, připraví společnost Topcon jiná řešení nastavená přesně pro vaše potřeby. Fáze projektu Každá fáze upozorňuje samostatně na určitý charakteristický znak. Odklízení, urovnávání terénu, výkopy, jemné srovnávání, úprava povrchu vozovky a dokončování všechny tyto fáze stavějí jedna na druhé, i když se vždy využívají různé stroje. A přes rozdílné požadavky, techniky a uživatele, jsou přesto všechny tyto stroje třeba pro společný cíl: co možná nejrychlejší a přesné zpracování projektu. 3D zobrazení GPS/GPS+ Hrubý podklad 3D zobrazení GPS+ Výkop a stavba potrubí SYSTÉM 3DMC 2 3D GPS+ Dokončení podkladu Čím více projekt postupuje vpřed, tím cennější jsou používané materiály a tím přesněji musí stroje pracovat. Je jen logické v různých fázích projektu využít infrastrukturu pro určení polohy dostupnou na místě. Topcon - technologie řízení strojů: Řešení pro systémy pro grejdry a finišery v přehledu MS systém Grejdr Finišer 2D Laser l l 2D Sonic l l 3D GPS+ l 3D LPS l l 3D mmgps l l Tajemství specializovaných řešení aniž by ztratila ze zřetele velký celek je ve flexibilním použití stejných komponent na různých strojích. Systémy řízení strojů od společnosti Topcon jsou sestaveny modulárně, takže jednotlivé konstrukční skupiny mohou být bezproblémově měněny mezi stroji. Vedle této přenosnosti jsou všechny systémy také rozšiřitelné (a v případě potřeby také demontovatelné). To je jen u nás a je to záruka, že je vaše investice využitelná v dlouhodobém horizontu. 5

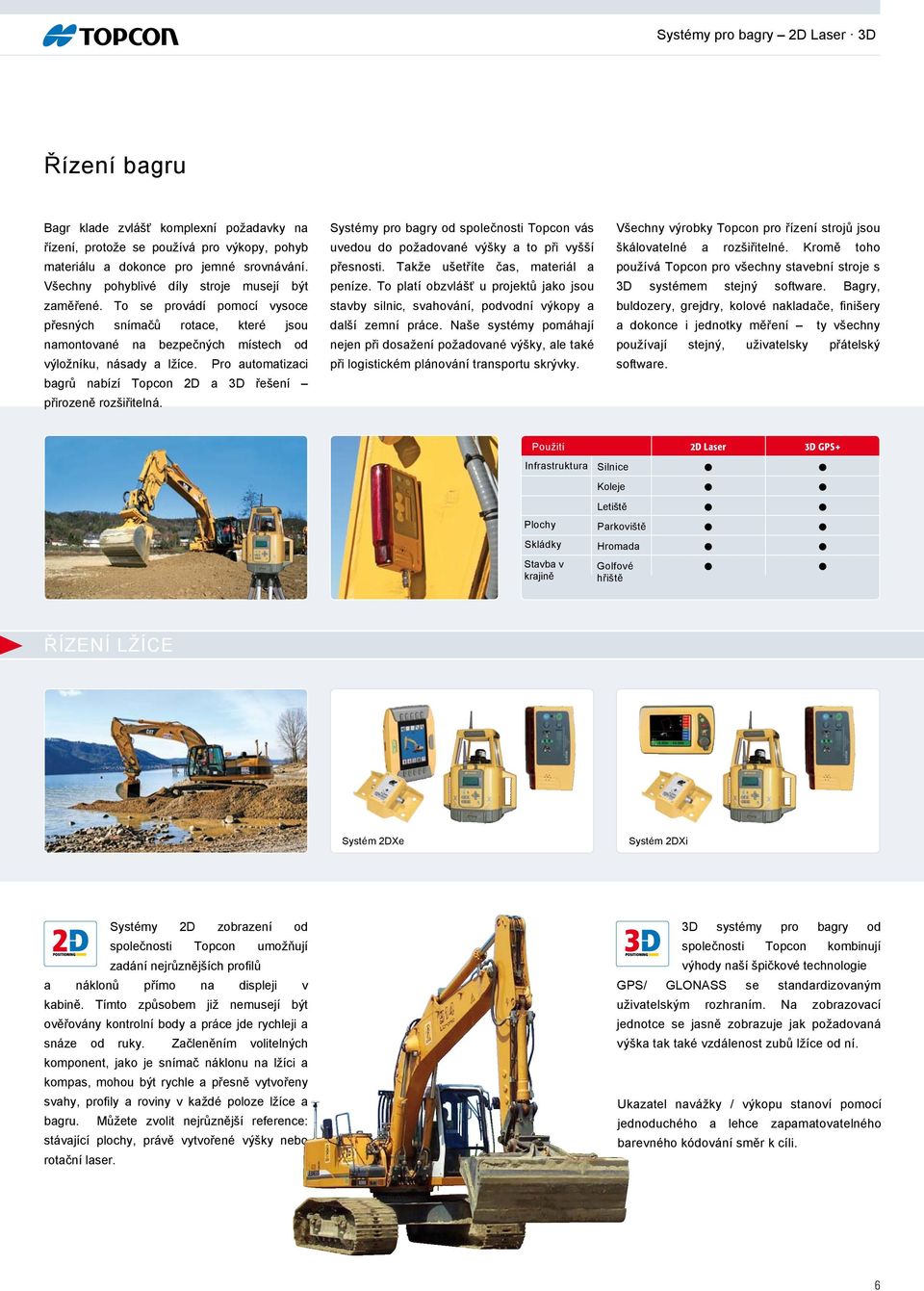

6 Systémy pro bagry 2D Laser 3D Řízení bagru Bagr klade zvlášť komplexní požadavky na řízení, protože se používá pro výkopy, pohyb materiálu a dokonce pro jemné srovnávání. Všechny pohyblivé díly stroje musejí být zaměřené. To se provádí pomocí vysoce přesných snímačů rotace, které jsou namontované na bezpečných místech od výložníku, násady a lžíce. Pro automatizaci bagrů nabízí Topcon 2D a 3D řešení přirozeně rozšiřitelná. Systémy pro bagry od společnosti Topcon vás uvedou do požadované výšky a to při vyšší přesnosti. Takže ušetříte čas, materiál a peníze. To platí obzvlášť u projektů jako jsou stavby silnic, svahování, podvodní výkopy a další zemní práce. Naše systémy pomáhají nejen při dosažení požadované výšky, ale také při logistickém plánování transportu skrývky. Všechny výrobky Topcon pro řízení strojů jsou škálovatelné a rozšiřitelné. Kromě toho používá Topcon pro všechny stavební stroje s 3D systémem stejný software. Bagry, buldozery, grejdry, kolové nakladače, finišery a dokonce i jednotky měření ty všechny používají stejný, uživatelsky přátelský software. Použití 2D Laser 3D GPS+ Infrastruktura Silnice l l Koleje l l Letiště l l Plochy Parkoviště l l Skládky Hromada l l Stavba v krajině Golfové hřiště l l ŘÍZENÍ LŽÍCE Systém 2DXe Systém 2DXi Systémy 2D zobrazení od společnosti Topcon umožňují zadání nejrůznějších profilů a náklonů přímo na displeji v kabině. Tímto způsobem již nemusejí být ověřovány kontrolní body a práce jde rychleji a snáze od ruky. Začleněním volitelných komponent, jako je snímač náklonu na lžíci a kompas, mohou být rychle a přesně vytvořeny svahy, profily a roviny v každé poloze lžíce a bagru. Můžete zvolit nejrůznější reference: stávající plochy, právě vytvořené výšky nebo rotační laser. 3D systémy pro bagry od společnosti Topcon kombinují výhody naší špičkové technologie GPS/ GLONASS se standardizovaným uživatelským rozhraním. Na zobrazovací jednotce se jasně zobrazuje jak požadovaná výška tak také vzdálenost zubů lžíce od ní. Ukazatel navážky / výkopu stanoví pomocí jednoduchého a lehce zapamatovatelného barevného kódování směr k cíli. 6

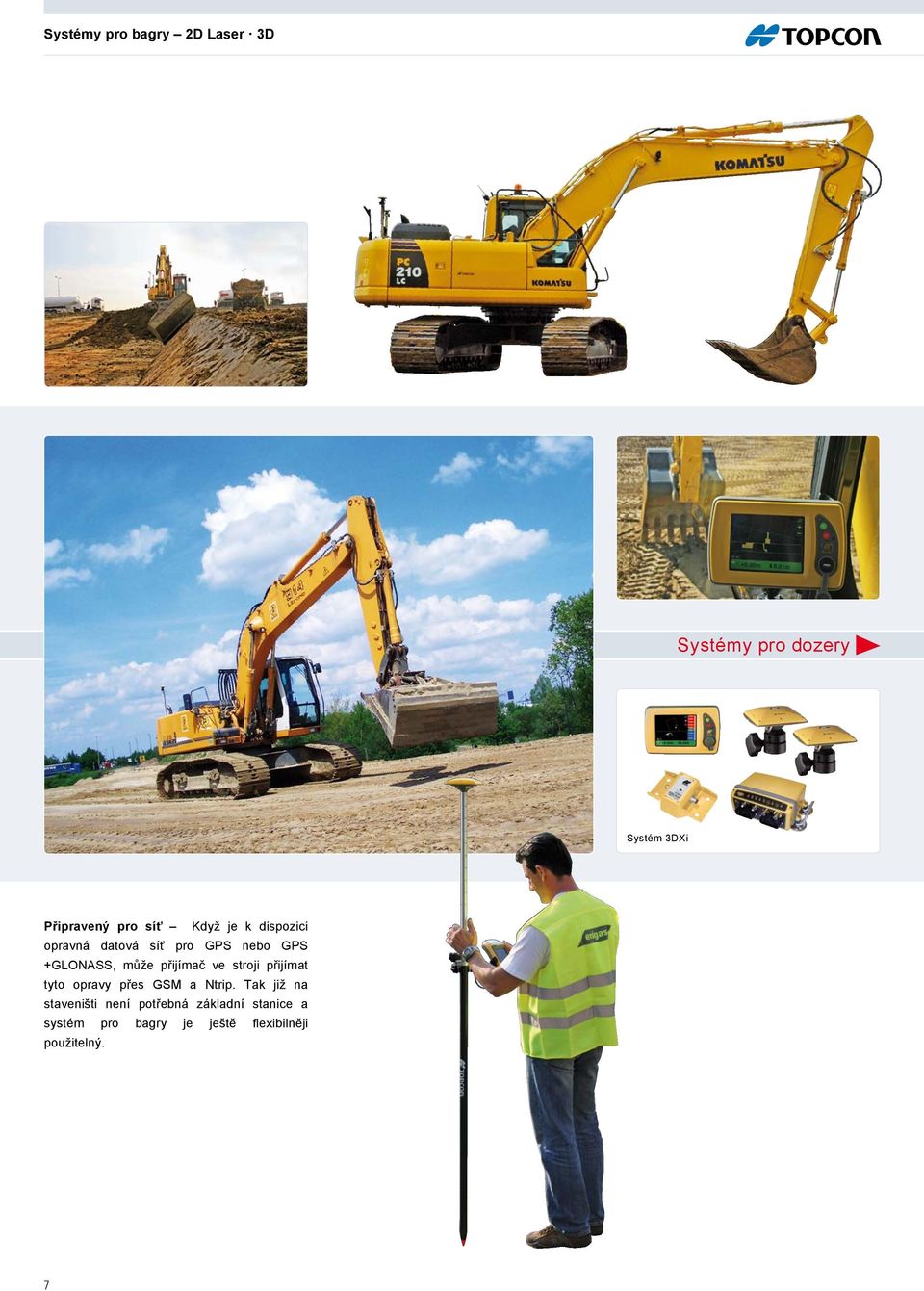

7 Systémy pro bagry 2D Laser 3D Systémy pro dozery Systém 3DXi Připravený pro síť Když je k dispozici opravná datová síť pro GPS nebo GPS +GLONASS, může přijímač ve stroji přijímat tyto opravy přes GSM a Ntrip. Tak již na staveništi není potřebná základní stanice a systém pro bagry je ještě flexibilněji použitelný. 7

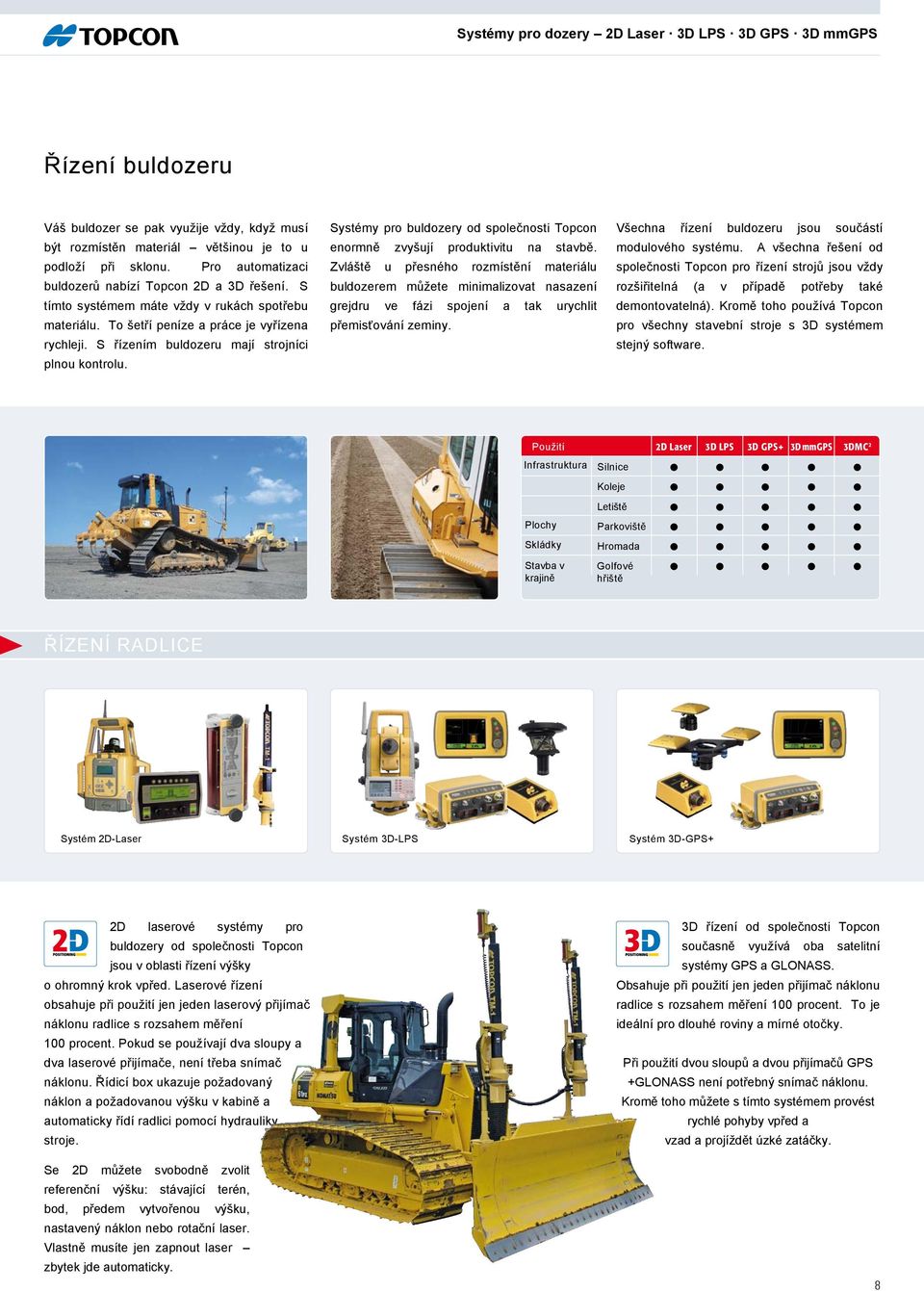

8 Systémy pro dozery 2D Laser 3D LPS 3D GPS 3D mmgps Řízení buldozeru Váš buldozer se pak využije vždy, když musí být rozmístěn materiál většinou je to u podloží při sklonu. Pro automatizaci buldozerů nabízí Topcon 2D a 3D řešení. S tímto systémem máte vždy v rukách spotřebu materiálu. To šetří peníze a práce je vyřízena rychleji. S řízením buldozeru mají strojníci plnou kontrolu. Systémy pro buldozery od společnosti Topcon enormně zvyšují produktivitu na stavbě. Zvláště u přesného rozmístění materiálu buldozerem můžete minimalizovat nasazení grejdru ve fázi spojení a tak urychlit přemisťování zeminy. Všechna řízení buldozeru jsou součástí modulového systému. A všechna řešení od společnosti Topcon pro řízení strojů jsou vždy rozšiřitelná (a v případě potřeby také demontovatelná). Kromě toho používá Topcon pro všechny stavební stroje s 3D systémem stejný software. Použití 2D Laser 3D LPS 3D GPS+ 3D mmgps 3DMC 2 Infrastruktura Silnice l l l l l Koleje l l l l l Letiště l l l l l Plochy Parkoviště l l l l l Skládky Hromada l l l l l Stavba v krajině Golfové hřiště l l l l l ŘÍZENÍ RADLICE Systém 2D-Laser Systém 3D-LPS Systém 3D-GPS+ 2D laserové systémy pro buldozery od společnosti Topcon jsou v oblasti řízení výšky o ohromný krok vpřed. Laserové řízení obsahuje při použití jen jeden laserový přijímač náklonu radlice s rozsahem měření 100 procent. Pokud se používají dva sloupy a dva laserové přijímače, není třeba snímač náklonu. Řídicí box ukazuje požadovaný náklon a požadovanou výšku v kabině a automaticky řídí radlici pomocí hydrauliky stroje. Se 2D můžete svobodně zvolit referenční výšku: stávající terén, bod, předem vytvořenou výšku, nastavený náklon nebo rotační laser. Vlastně musíte jen zapnout laser zbytek jde automaticky. 3D řízení od společnosti Topcon současně využívá oba satelitní systémy GPS a GLONASS. Obsahuje při použití jen jeden přijímač náklonu radlice s rozsahem měření 100 procent. To je ideální pro dlouhé roviny a mírné otočky. Při použití dvou sloupů a dvou přijímačů GPS +GLONASS není potřebný snímač náklonu. Kromě toho můžete s tímto systémem provést rychlé pohyby vpřed a vzad a projíždět úzké zatáčky. 8

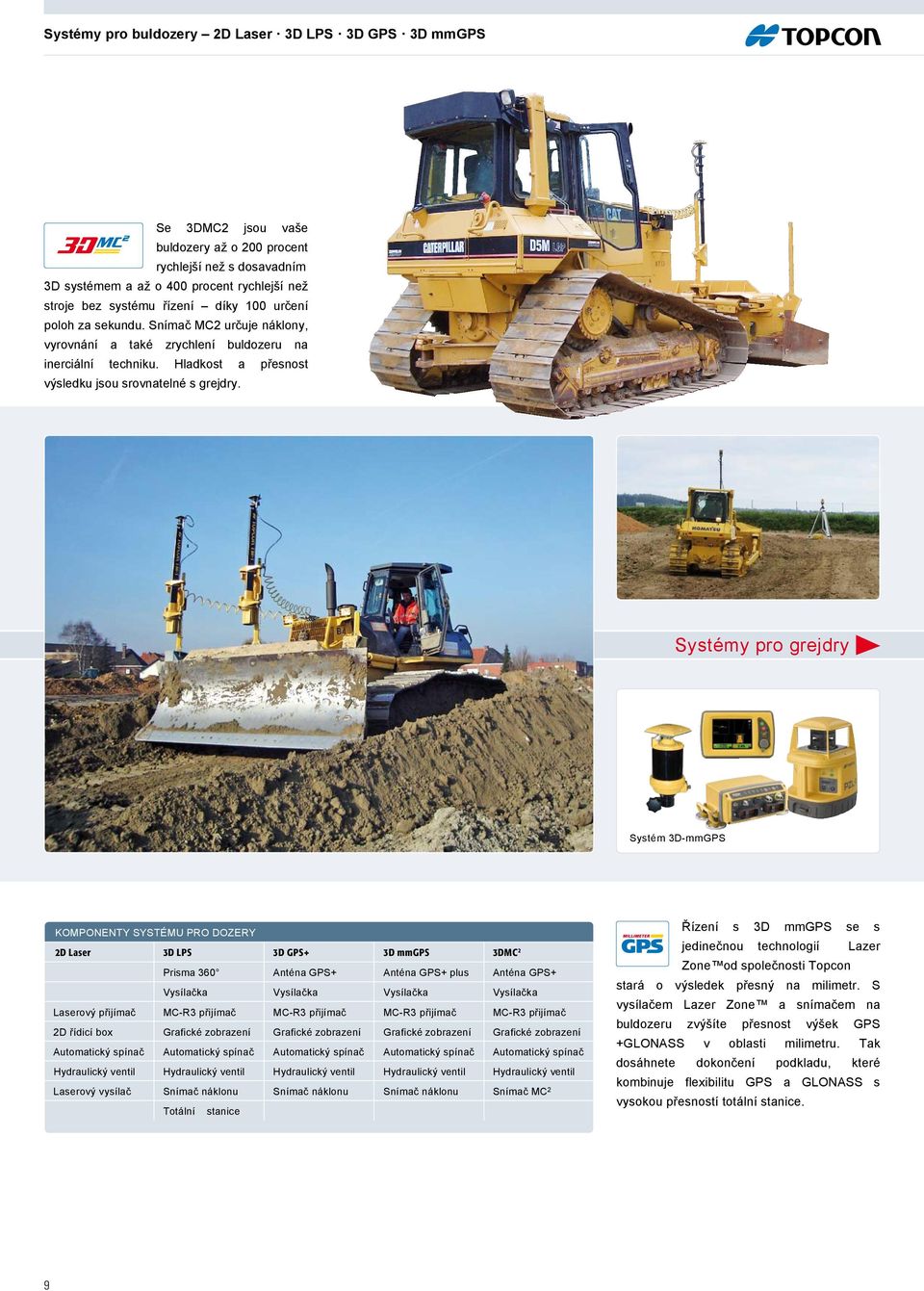

9 Systémy pro buldozery 2D Laser 3D LPS 3D GPS 3D mmgps Se 3DMC2 jsou vaše buldozery až o 200 procent rychlejší než s dosavadním 3D systémem a až o 400 procent rychlejší než stroje bez systému řízení díky 100 určení poloh za sekundu. Snímač MC2 určuje náklony, vyrovnání a také zrychlení buldozeru na inerciální techniku. Hladkost a přesnost výsledku jsou srovnatelné s grejdry. Systémy pro grejdry Systém 3D-mmGPS KOMPONENTY SYSTÉMU PRO DOZERY 2D Laser 3D LPS 3D GPS+ 3D mmgps 3DMC 2 Prisma 360 Anténa GPS+ Anténa GPS+ plus Anténa GPS+ Vysílačka Vysílačka Vysílačka Vysílačka Laserový přijímač MC-R3 přijímač MC-R3 přijímač MC-R3 přijímač MC-R3 přijímač 2D řídicí box Grafické zobrazení Grafické zobrazení Grafické zobrazení Grafické zobrazení Automatický spínač Automatický spínač Automatický spínač Automatický spínač Automatický spínač Hydraulický ventil Hydraulický ventil Hydraulický ventil Hydraulický ventil Hydraulický ventil Laserový vysílač Snímač náklonu Snímač náklonu Snímač náklonu Snímač MC 2 Totální stanice Řízení s 3D mmgps se s jedinečnou technologií Lazer Zone od společnosti Topcon stará o výsledek přesný na milimetr. S vysílačem Lazer Zone a snímačem na buldozeru zvýšíte přesnost výšek GPS +GLONASS v oblasti milimetru. Tak dosáhnete dokončení podkladu, které kombinuje flexibilitu GPS a GLONASS s vysokou přesností totální stanice. 9

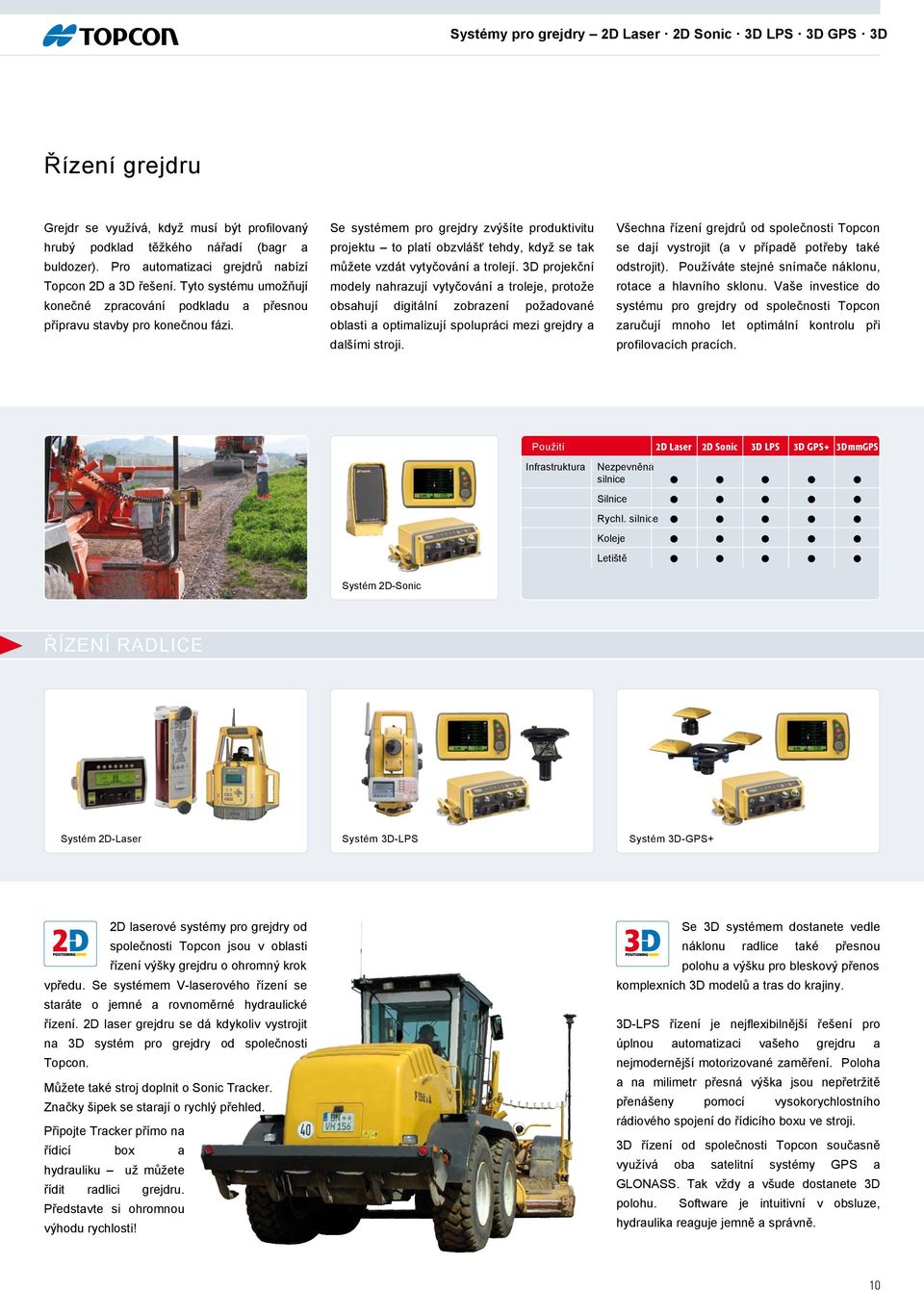

10 Systémy pro grejdry 2D Laser 2D Sonic 3D LPS 3D GPS 3D Řízení grejdru Grejdr se využívá, když musí být profilovaný hrubý podklad těžkého nářadí (bagr a buldozer). Pro automatizaci grejdrů nabízí Topcon 2D a 3D řešení. Tyto systému umožňují konečné zpracování podkladu a přesnou přípravu stavby pro konečnou fázi. Se systémem pro grejdry zvýšíte produktivitu projektu to platí obzvlášť tehdy, když se tak můžete vzdát vytyčování a trolejí. 3D projekční modely nahrazují vytyčování a troleje, protože obsahují digitální zobrazení požadované oblasti a optimalizují spolupráci mezi grejdry a dalšími stroji. Všechna řízení grejdrů od společnosti Topcon se dají vystrojit (a v případě potřeby také odstrojit). Používáte stejné snímače náklonu, rotace a hlavního sklonu. Vaše investice do systému pro grejdry od společnosti Topcon zaručují mnoho let optimální kontrolu při profilovacích pracích. Použití 2D Laser 2D Sonic 3D LPS 3D GPS+ 3D mmgps Infrastruktura Nezpevněná silnice l l l l l Silnice l l l l l Rychl. silnice l l l l l Koleje l l l l l Letiště l l l l l Systém 2D-Sonic ŘÍZENÍ RADLICE Systém 2D-Laser Systém 3D-LPS Systém 3D-GPS+ 2D laserové systémy pro grejdry od společnosti Topcon jsou v oblasti řízení výšky grejdru o ohromný krok vpředu. Se systémem V-laserového řízení se staráte o jemné a rovnoměrné hydraulické řízení. 2D laser grejdru se dá kdykoliv vystrojit na 3D systém pro grejdry od společnosti Topcon. Můžete také stroj doplnit o Sonic Tracker. Značky šipek se starají o rychlý přehled. Připojte Tracker přímo na řídicí box a hydrauliku už můžete řídit radlici grejdru. Představte si ohromnou výhodu rychlosti! Se 3D systémem dostanete vedle náklonu radlice také přesnou polohu a výšku pro bleskový přenos komplexních 3D modelů a tras do krajiny. 3D-LPS řízení je nejflexibilnější řešení pro úplnou automatizaci vašeho grejdru a nejmodernější motorizované zaměření. Poloha a na milimetr přesná výška jsou nepřetržitě přenášeny pomocí vysokorychlostního rádiového spojení do řídicího boxu ve stroji. 3D řízení od společnosti Topcon současně využívá oba satelitní systémy GPS a GLONASS. Tak vždy a všude dostanete 3D polohu. Software je intuitivní v obsluze, hydraulika reaguje jemně a správně. 10

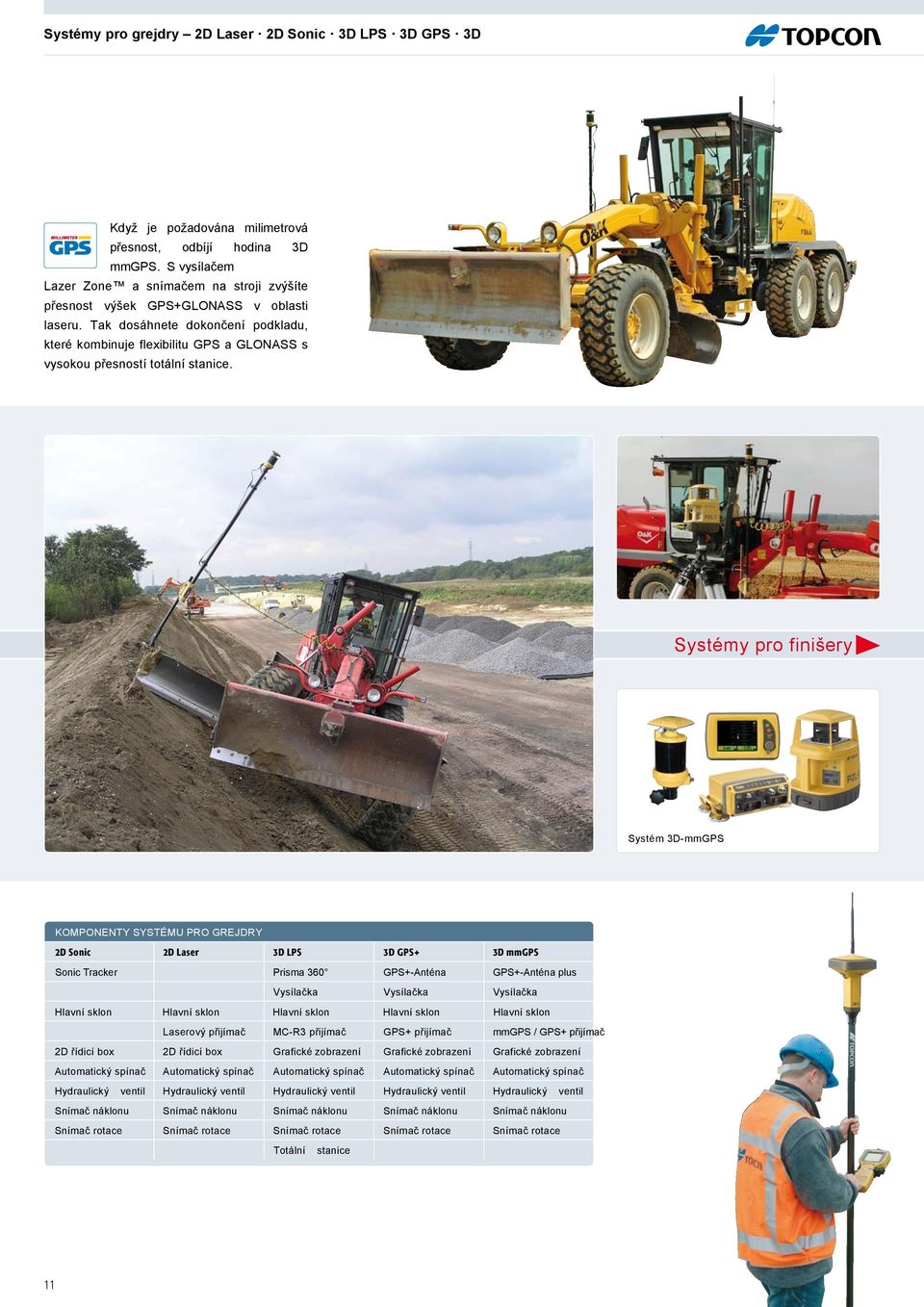

11 Systémy pro grejdry 2D Laser 2D Sonic 3D LPS 3D GPS 3D Když je požadována milimetrová přesnost, odbíjí hodina 3D mmgps. S vysílačem Lazer Zone a snímačem na stroji zvýšíte přesnost výšek GPS+GLONASS v oblasti laseru. Tak dosáhnete dokončení podkladu, které kombinuje flexibilitu GPS a GLONASS s vysokou přesností totální stanice. Systémy pro finišery Systém 3D-mmGPS KOMPONENTY SYSTÉMU PRO GREJDRY 2D Sonic 2D Laser 3D LPS 3D GPS+ 3D mmgps Sonic Tracker Prisma 360 GPS+-Anténa GPS+-Anténa plus Vysílačka Vysílačka Vysílačka Hlavní sklon Hlavní sklon Hlavní sklon Hlavní sklon Hlavní sklon Laserový přijímač MC-R3 přijímač GPS+ přijímač mmgps / GPS+ přijímač 2D řídicí box 2D řídicí box Grafické zobrazení Grafické zobrazení Grafické zobrazení Automatický spínač Automatický spínač Automatický spínač Automatický spínač Automatický spínač Hydraulický ventil Hydraulický ventil Hydraulický ventil Hydraulický ventil Hydraulický ventil Snímač náklonu Snímač náklonu Snímač náklonu Snímač náklonu Snímač náklonu Snímač rotace Snímač rotace Snímač rotace Snímač rotace Snímač rotace Totální stanice 11

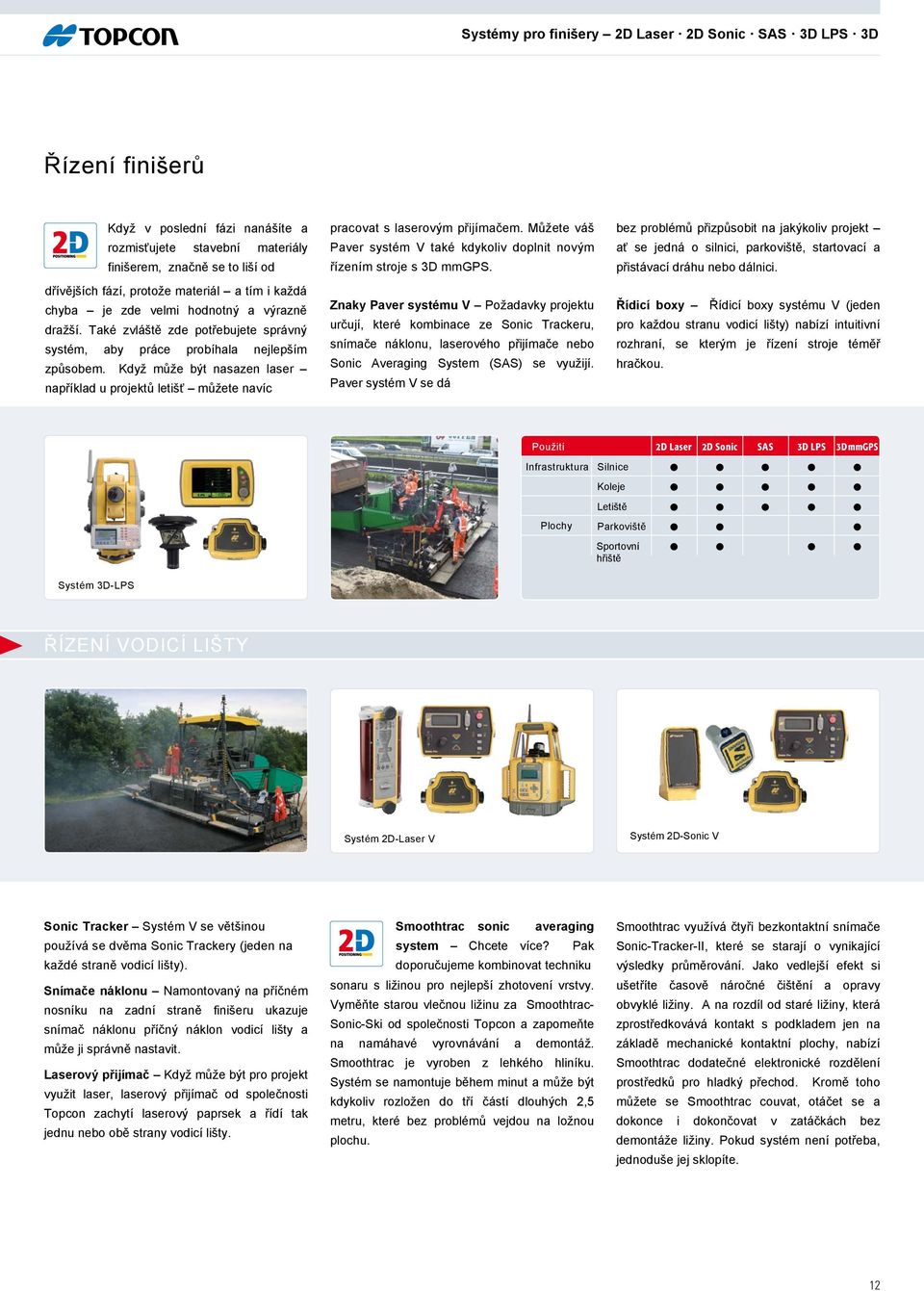

12 Systémy pro finišery 2D Laser 2D Sonic SAS 3D LPS 3D Řízení finišerů Když v poslední fázi nanášíte a rozmisťujete stavební materiály finišerem, značně se to liší od dřívějších fází, protože materiál a tím i každá chyba je zde velmi hodnotný a výrazně dražší. Také zvláště zde potřebujete správný systém, aby práce probíhala nejlepším způsobem. Když může být nasazen laser například u projektů letišť můžete navíc pracovat s laserovým přijímačem. Můžete váš Paver systém V také kdykoliv doplnit novým řízením stroje s 3D mmgps. Znaky Paver systému V Požadavky projektu určují, které kombinace ze Sonic Trackeru, snímače náklonu, laserového přijímače nebo Sonic Averaging System (SAS) se využijí. Paver systém V se dá bez problémů přizpůsobit na jakýkoliv projekt ať se jedná o silnici, parkoviště, startovací a přistávací dráhu nebo dálnici. Řídicí boxy Řídicí boxy systému V (jeden pro každou stranu vodicí lišty) nabízí intuitivní rozhraní, se kterým je řízení stroje téměř hračkou. Použití 2D Laser 2D Sonic sas 3D LPS 3D mmgps Infrastruktura Silnice l l l l l Koleje l l l l l Letiště l l l l l Plochy Parkoviště l l l Sportovní hřiště l l l l Systém 3D-LPS ŘÍZENÍ VODICÍ LIŠTY Systém 2D-Laser V Systém 2D-Sonic V Sonic Tracker Systém V se většinou používá se dvěma Sonic Trackery (jeden na každé straně vodicí lišty). Snímače náklonu Namontovaný na příčném nosníku na zadní straně finišeru ukazuje snímač náklonu příčný náklon vodicí lišty a může ji správně nastavit. Laserový přijímač Když může být pro projekt využit laser, laserový přijímač od společnosti Topcon zachytí laserový paprsek a řídí tak jednu nebo obě strany vodicí lišty. Smoothtrac sonic averaging system Chcete více? Pak doporučujeme kombinovat techniku sonaru s ližinou pro nejlepší zhotovení vrstvy. Vyměňte starou vlečnou ližinu za Smoothtrac- Sonic-Ski od společnosti Topcon a zapomeňte na namáhavé vyrovnávání a demontáž. Smoothtrac je vyroben z lehkého hliníku. Systém se namontuje během minut a může být kdykoliv rozložen do tří částí dlouhých 2,5 metru, které bez problémů vejdou na ložnou plochu. Smoothtrac využívá čtyři bezkontaktní snímače Sonic-Tracker-II, které se starají o vynikající výsledky průměrování. Jako vedlejší efekt si ušetříte časově náročné čištění a opravy obvyklé ližiny. A na rozdíl od staré ližiny, která zprostředkovává kontakt s podkladem jen na základě mechanické kontaktní plochy, nabízí Smoothtrac dodatečné elektronické rozdělení prostředků pro hladký přechod. Kromě toho můžete se Smoothtrac couvat, otáčet se a dokonce i dokončovat v zatáčkách bez demontáže ližiny. Pokud systém není potřeba, jednoduše jej sklopíte. 12

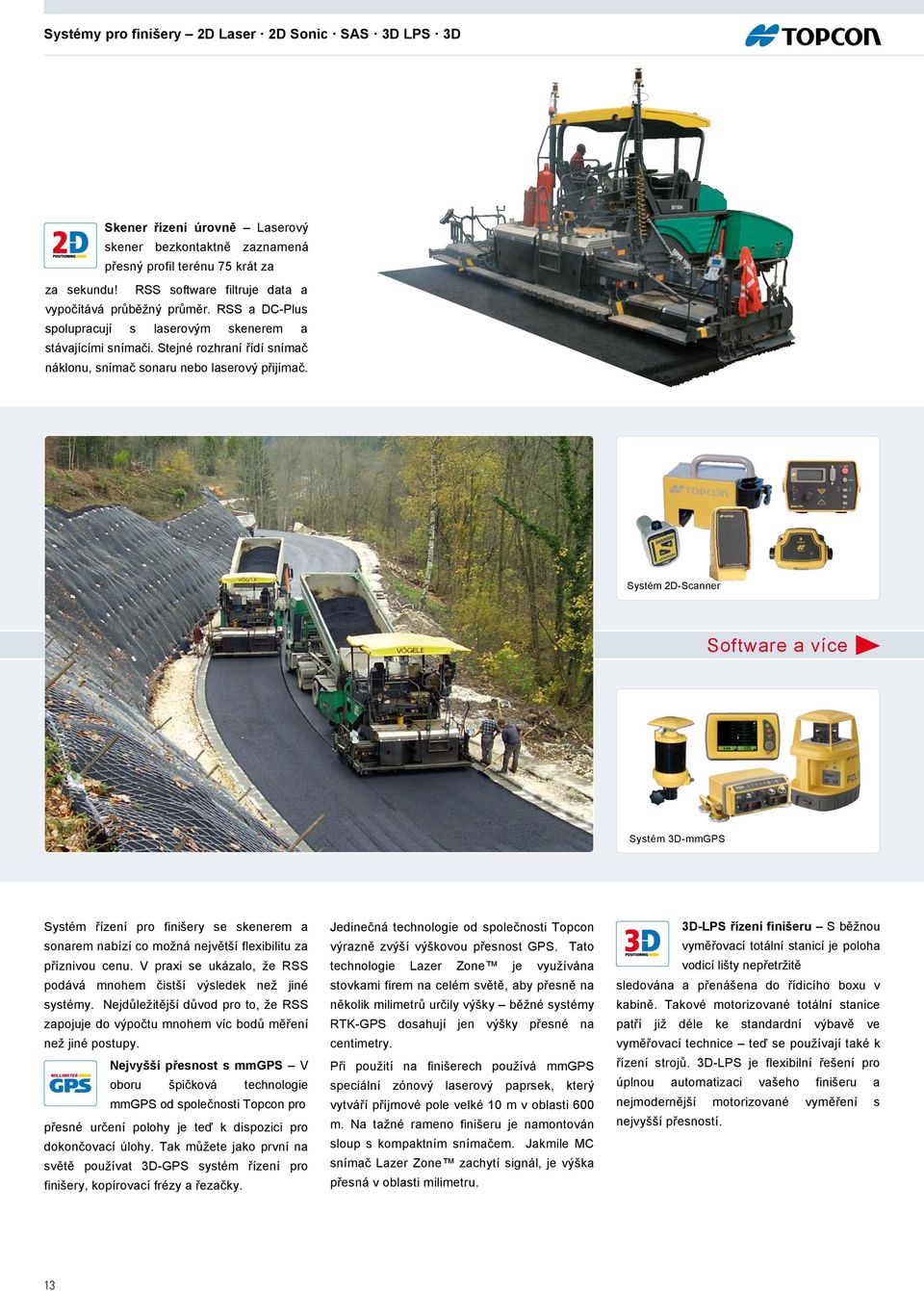

13 Systémy pro finišery 2D Laser 2D Sonic SAS 3D LPS 3D Skener řízení úrovně Laserový skener bezkontaktně zaznamená přesný profil terénu 75 krát za za sekundu! RSS software filtruje data a vypočítává průběžný průměr. RSS a DC-Plus spolupracují s laserovým skenerem a stávajícími snímači. Stejné rozhraní řídí snímač náklonu, snímač sonaru nebo laserový přijímač. Systém 2D-Scanner Roftware a více Systém 3D-mmGPS Systém řízení pro finišery se skenerem a sonarem nabízí co možná největší flexibilitu za příznivou cenu. V praxi se ukázalo, že RSS podává mnohem čistší výsledek než jiné systémy. Nejdůležitější důvod pro to, že RSS zapojuje do výpočtu mnohem víc bodů měření než jiné postupy. Nejvyšší přesnost s mmgps V oboru špičková technologie mmgps od společnosti Topcon pro přesné určení polohy je teď k dispozici pro dokončovací úlohy. Tak můžete jako první na světě používat 3D-GPS systém řízení pro finišery, kopírovací frézy a řezačky. Jedinečná technologie od společnosti Topcon výrazně zvýší výškovou přesnost GPS. Tato technologie Lazer Zone je využívána stovkami firem na celém světě, aby přesně na několik milimetrů určily výšky běžné systémy RTK-GPS dosahují jen výšky přesné na centimetry. Při použití na finišerech používá mmgps speciální zónový laserový paprsek, který vytváří příjmové pole velké 10 m v oblasti 600 m. Na tažné rameno finišeru je namontován sloup s kompaktním snímačem. Jakmile MC snímač Lazer Zone zachytí signál, je výška přesná v oblasti milimetru. 3D-LPS řízení finišeru S běžnou vyměřovací totální stanicí je poloha vodicí lišty nepřetržitě sledována a přenášena do řídicího boxu v kabině. Takové motorizované totální stanice patří již déle ke standardní výbavě ve vyměřovací technice teď se používají také k řízení strojů. 3D-LPS je flexibilní řešení pro úplnou automatizaci vašeho finišeru a nejmodernější motorizované vyměření s nejvyšší přesností. 13

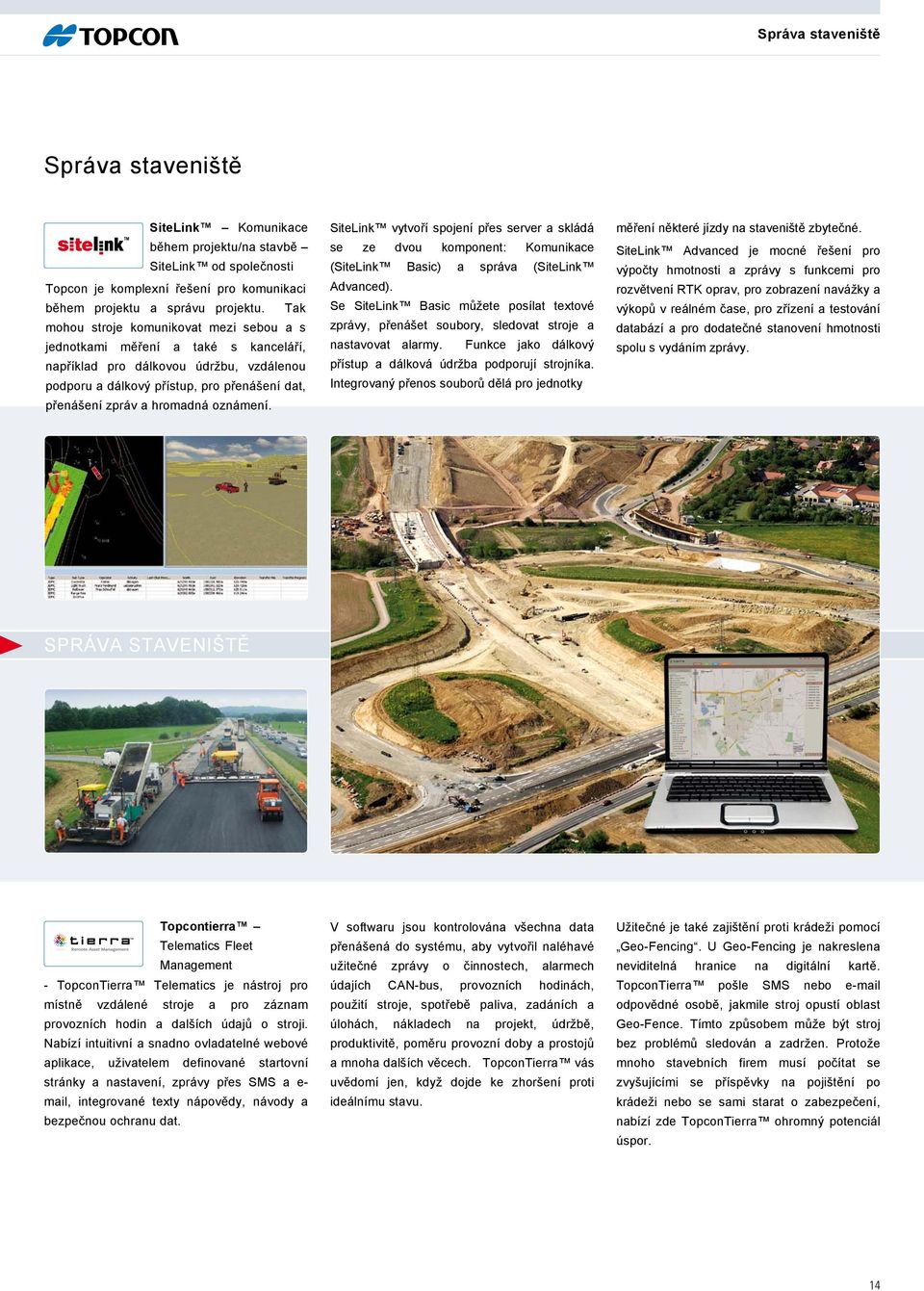

14 Správa staveniště Správa staveniště SiteLink Komunikace během projektu/na stavbě SiteLink od společnosti Topcon je komplexní řešení pro komunikaci během projektu a správu projektu. Tak mohou stroje komunikovat mezi sebou a s jednotkami měření a také s kanceláří, například pro dálkovou údržbu, vzdálenou podporu a dálkový přístup, pro přenášení dat, přenášení zpráv a hromadná oznámení. SiteLink vytvoří spojení přes server a skládá se ze dvou komponent: Komunikace (SiteLink Basic) a správa (SiteLink Advanced). Se SiteLink Basic můžete posílat textové zprávy, přenášet soubory, sledovat stroje a nastavovat alarmy. Funkce jako dálkový přístup a dálková údržba podporují strojníka. Integrovaný přenos souborů dělá pro jednotky měření některé jízdy na staveniště zbytečné. SiteLink Advanced je mocné řešení pro výpočty hmotnosti a zprávy s funkcemi pro rozvětvení RTK oprav, pro zobrazení navážky a výkopů v reálném čase, pro zřízení a testování databází a pro dodatečné stanovení hmotnosti spolu s vydáním zprávy. SPRÁVA STAVENIŠTĚ Topcontierra Telematics Fleet Management - TopconTierra Telematics je nástroj pro místně vzdálené stroje a pro záznam provozních hodin a dalších údajů o stroji. Nabízí intuitivní a snadno ovladatelné webové aplikace, uživatelem definované startovní stránky a nastavení, zprávy přes SMS a e- mail, integrované texty nápovědy, návody a bezpečnou ochranu dat. V softwaru jsou kontrolována všechna data přenášená do systému, aby vytvořil naléhavé užitečné zprávy o činnostech, alarmech údajích CAN-bus, provozních hodinách, použití stroje, spotřebě paliva, zadáních a úlohách, nákladech na projekt, údržbě, produktivitě, poměru provozní doby a prostojů a mnoha dalších věcech. TopconTierra vás uvědomí jen, když dojde ke zhoršení proti ideálnímu stavu. Užitečné je také zajištění proti krádeži pomocí Geo-Fencing. U Geo-Fencing je nakreslena neviditelná hranice na digitální kartě. TopconTierra pošle SMS nebo odpovědné osobě, jakmile stroj opustí oblast Geo-Fence. Tímto způsobem může být stroj bez problémů sledován a zadržen. Protože mnoho stavebních firem musí počítat se zvyšujícími se příspěvky na pojištění po krádeži nebo se sami starat o zabezpečení, nabízí zde TopconTierra ohromný potenciál úspor. 14

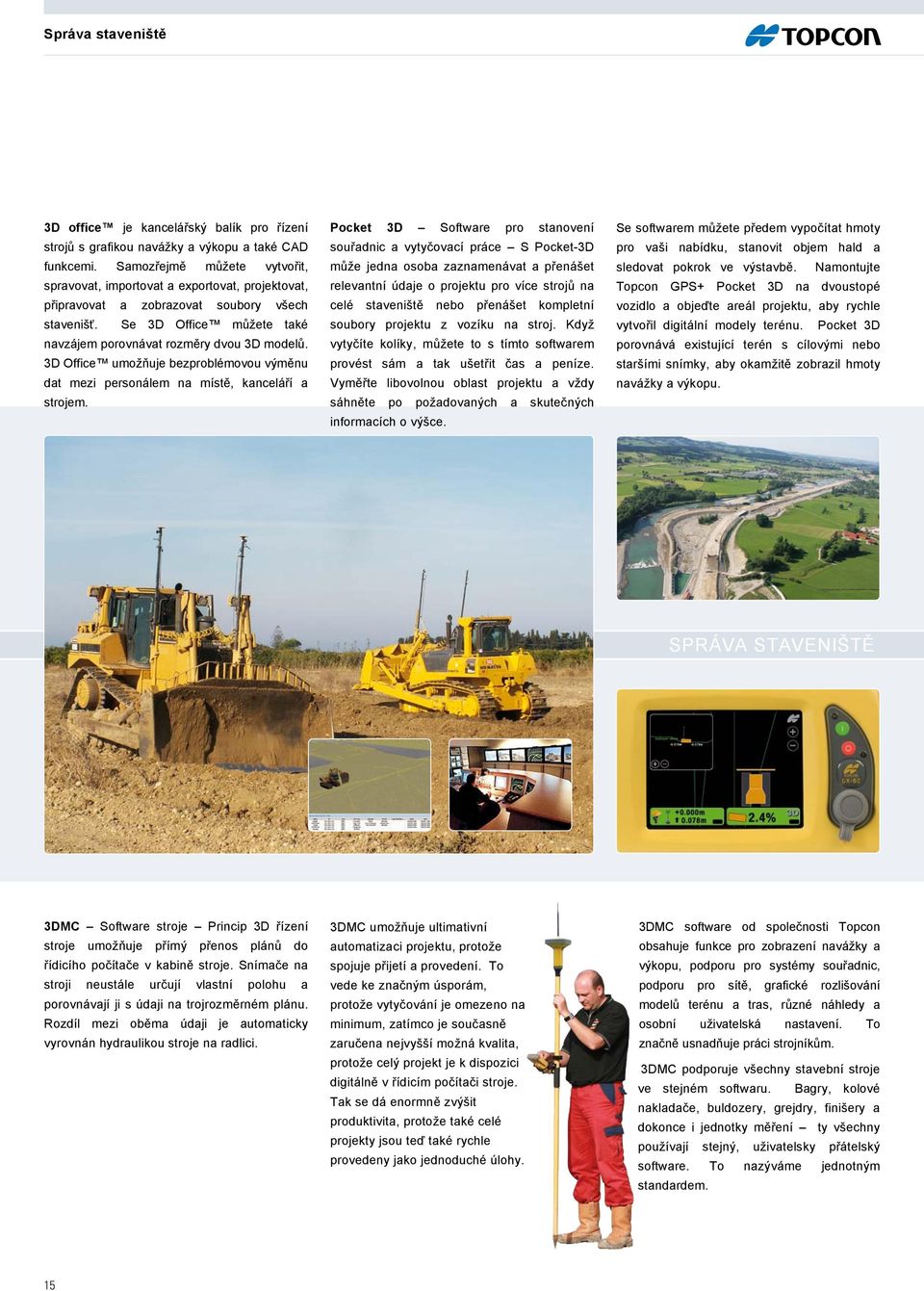

15 Správa staveniště 3D office je kancelářský balík pro řízení strojů s grafikou navážky a výkopu a také CAD funkcemi. Samozřejmě můžete vytvořit, spravovat, importovat a exportovat, projektovat, připravovat a zobrazovat soubory všech stavenišť. Se 3D Office můžete také navzájem porovnávat rozměry dvou 3D modelů. 3D Office umožňuje bezproblémovou výměnu dat mezi personálem na místě, kanceláří a strojem. Pocket 3D Software pro stanovení souřadnic a vytyčovací práce S Pocket-3D může jedna osoba zaznamenávat a přenášet relevantní údaje o projektu pro více strojů na celé staveniště nebo přenášet kompletní soubory projektu z vozíku na stroj. Když vytyčíte kolíky, můžete to s tímto softwarem provést sám a tak ušetřit čas a peníze. Vyměřte libovolnou oblast projektu a vždy sáhněte po požadovaných a skutečných informacích o výšce. Se softwarem můžete předem vypočítat hmoty pro vaši nabídku, stanovit objem hald a sledovat pokrok ve výstavbě. Namontujte Topcon GPS+ Pocket 3D na dvoustopé vozidlo a objeďte areál projektu, aby rychle vytvořil digitální modely terénu. Pocket 3D porovnává existující terén s cílovými nebo staršími snímky, aby okamžitě zobrazil hmoty navážky a výkopu. GPRÁVA STAVENIŠTĚ 3DMC Software stroje Princip 3D řízení stroje umožňuje přímý přenos plánů do řídicího počítače v kabině stroje. Snímače na stroji neustále určují vlastní polohu a porovnávají ji s údaji na trojrozměrném plánu. Rozdíl mezi oběma údaji je automaticky vyrovnán hydraulikou stroje na radlici. 3DMC umožňuje ultimativní automatizaci projektu, protože spojuje přijetí a provedení. To vede ke značným úsporám, protože vytyčování je omezeno na minimum, zatímco je současně zaručena nejvyšší možná kvalita, protože celý projekt je k dispozici digitálně v řídicím počítači stroje. Tak se dá enormně zvýšit produktivita, protože také celé projekty jsou teď také rychle provedeny jako jednoduché úlohy. 3DMC software od společnosti Topcon obsahuje funkce pro zobrazení navážky a výkopu, podporu pro systémy souřadnic, podporu pro sítě, grafické rozlišování modelů terénu a tras, různé náhledy a osobní uživatelská nastavení. To značně usnadňuje práci strojníkům. 3DMC podporuje všechny stavební stroje ve stejném softwaru. Bagry, kolové nakladače, buldozery, grejdry, finišery a dokonce i jednotky měření ty všechny používají stejný, uživatelsky přátelský software. To nazýváme jednotným standardem. 15
