9 Projekt sanace skalních bloků v Divoké Šárce Obsah Textová část: Úvodem..1 Lokalita Geologická stavba širšího okolí... 4 Svahová deformace.. 5 Příčiny - 5 Geologická stavba v detailu.. 6 Technologie sanace.. 7 Položkový rozpočet. 9 Nakládání a odvoz sejmutého materiálu 9 Problém komunikace a mostky.. 10 Závěrem Přílohy: 1. Situace (mapový podklad) 2. Pohledová fotodokumentace s vyznačením rizikových bloků 3. Detailní pohledy 4. Rozpočet (položkový) 5. Fotodokumentace obecná 1

10 Zhotovitel: Projektování, provádění a vyhodnocování geologických prací, RNDr. Jan Schröfel, (Ing.Mgr.Jan Valenta PhD) Peštukova 231/8, Praha 6 Projekt sanace skalních bloků v Divoké Šárce Úvodem: Projekt sanačních prací je připraven na základě nabídky prací a na základě objednávky předané panem Ing. Petrem Slavíkem ( Odbor městské zeleně a odpadového hospodářství MHMP, Jungmannova 35/29, Praha 1). Problémem je nestabilita vybraných dvou skalních bloků situovaných ve skalní soutěsce v Divoké Šárce. V místech, kde pod bloky je komunikace s vysokou frekvencí pohybujících se osob. Před rozhodnutím o přípravě projektu a sanaci, předcházela šetření o skalním řícení na vybraných lokalitách, která připravil výše uvedený odbor MHMP. Prováděné šetření bylo jakousi inventurou skalních deformací spolu s upozorněním na riziková místa, popř. odstraněním krajních nestabilit. Správce se touto aktivitou snaží zajistit nejvyšší možnou bezpečnost. Lokalitu dobře známe, lokalitu jsme opakovaně navštívili. V blízkosti jsme již Inženýrskogeologické práce prováděli. Před zahájením projekčních prací byla připravena archívní studie. Ta byla zpracována na základě: předaných materiálů objednatelem prací, archívní studie (ČGS-Geofond), vlastního archívu, prohlídky mapových podkladů a konzultací. Pro přípravu projektu byly využity posudky, podrobné prohlídky s horolezeckým vybavením. Lokalita: Místo je geologicky kultovní. Nejen geologicky, ale i morfologicky. Jedná se epigeneticky založené údolí Šáreckého potoka. Mohutný kaňon, který vzniknul zahloubením do velmi rezistentních hornin (chemicky i mechanicky) skalního podkladu. Tok zdědil vertikální nasměrování údolnice z původního údolí založeného již v mlado kvartérních (pleistocénních) horninách (měkkých a ploše uložených). Kaňon je zde zahloubený, s velmi strmými úbočími (často svislá až někdy převislá). Šárecký potok klidně meandruje a vytváří nárazové a akumulační břehy. Podél potoka vede cesta. Potok je překonáván několika můstky. Svahy jsou skalnaté, sporadicky porostlé dřevinami (v lokálních údolnicích hustěji). Vegetace ve většině nepříznivě ovlivňuje rozvolňování skalního masívu. Při patě svahu jsou hojné napadávky, drobné suťové kužele a osypy. Některé mohutné bloky nalezené ve dně údolí signalizují možnost skalního řícení. Možné dopadové trajektorie naznačují rizikovost místa. Komunikace v údolí je intenzivně rekreačně využívaná (odpočívadla, lavičky, cyklostezka). Jedná se o dva rizikové skalní bloky. Blok SO 02 (východní) je umístěn pod hranou kaňonu a má balkónovitý charakter (viz foto). Blok SO 01 (západní) je vertikální sloupcovitý přílepek probíhající od hrany kaňonu až k jeho patě, k Šáreckému potoku. 2

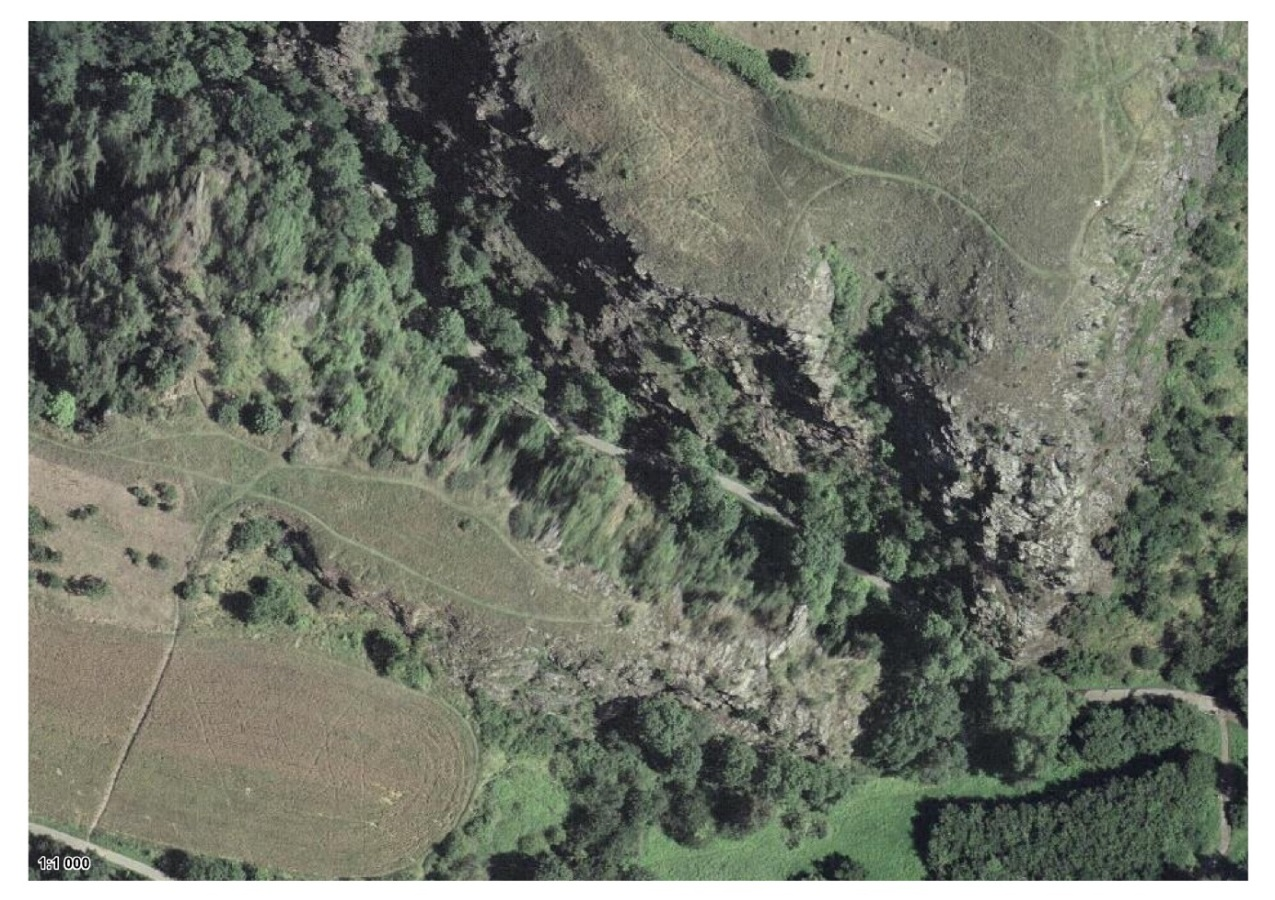

11 Projekt sanace skalních bloků v Divoké Šárce Vyznačení místa projektovaných prací na blocích v mapovém podkladu Místo sanace Vyznačení prostoru sanace do leteckého snímku 3

12 Zhotovitel: Projektování, provádění a vyhodnocování geologických prací, RNDr. Jan Schröfel, (Ing.Mgr.Jan Valenta PhD) Peštukova 231/8, Praha 6 Geologická stavba širšího okolí: (s použitím Podrobné geologické mapy v měřítku 1:5 000, list Praha 9 0) Lokalita regionálně geologicky leží v severovzápadním křídle Barrandienu, ve svrchno proterozoických horninách zbraslavsko kralupské skupiny. Jsou reprezentovány drobami, prachovci a břidlicemi. Tyto horniny zde tvoří skalní podklad. Jedná se převážně prokřemenělé jílové břidlice až buližníky (silicity). Ojediněle jsou pronikány intruzívními horninami (včetně žil a žilek křemene). V okolí se již vyskytují i horniny z báze paleozoika (šárecké souvrství a vulkanicko sedimentární horniny). Tektonika: Horniny jsou zvrásněné, deformované a i jinak tektonizované (rozpukané, dislokované). Je zřejmé, že prodělaly divokou, dlouhou a opakující se historii geologických procesů. Jejich rozpukání je charakteristické právě pro pevné, ale křehké horniny. Někdy nemá ani významné dominantní systémy rozpukání. Významnější tektonické linie dle mapových podkladů místy stavby neprobíhají. Směry vrstev mají převážně barrandienský směr SV JZ, výjimečně SSZ JJZ nebo ZJZ ZSZ s úklony okolo 30 k JV (popř ) Severně leží denudační zbytky křídových sedimentů. Dominantní puklinový systém Dominantní puklinový systém Charakteristické plochy vrstevnatosti Charakteristické uložení a rozpukání hornin na lokalitě V nadloží pak leží pokryvné kvartérní (pleistocenní a holocenní) sedimenty. Zde a v okolí jsou to převážně fluviální (terasové, nivní) písčitojílovité hlíny a svahoviny deluvia (popř. sedimenty fluviálně deluviální. Mocnosti jsou spíše mělké. Terén byl v okolí komunikací, částečně civilizačně upravován (výkopky, přemístěný a uložený materiál). Některé úpravy jsou až archeologicky významné. 4

13 Projekt sanace skalních bloků v Divoké Šárce Zvětrávání: Hloubka zvětrání skalních hornin je mělká. Na tektonice hlubší. V místech drobných údolnic je akumulace zvětralin mocnější. Hydrogeologie: V místě projektovaných sanačních opatření nalezneme nejhlubší zvodeň s puklinovým kolektorem v horninách skalního podkladu. Odtok podzemní vody směřuje k Šáreckému potoku. Hladina podzemní vody se strmě lomí k okraji kaňonu, podobně jako morfologie. V nadloží může ležet průlinový mělký kolektor v kvarterních sedimentech. Hladina podzemní vody v nejvyšším kolektoru bude citlivě reagovat na klimatické události (intenzivní, přívalové srážky). Geodynamické jevy: V registru svahových nestabilit v místě budou registrovány skalní svahové deformace (skalní řícení). V detailu: opad horninových úlomků, bločků a bloků. Slézání sutí. Hromadění sutí do proudů a osypů. Vedle výše uvedených a nápadných pohybů je zde evidován pomalý creepový, plouživý pohyb rozvolňování skalního masívu (popř. kvartérního pokryvu). Svahová deformace skalní řícení: Projekt se týká snížení míry rizika skalního řícení. Na lokalitách, jako je tato, není možné absolutně riziko odstranit. Pouze snížit na možné minimum. I po realizaci sanačních prací je nutné uskutečňovat revizi a údržbu, popř. dlouhodobé monitorování. Příčiny: Skalní řícení je ovlivněno komplexem faktorů. Zde je to tektonika (rozpukání), podzemní a povrchová voda, objemové změny mráz, zvětrávání a eroze. Částečně se podílí i morfologie a minimálně pak petrografie hornin. 5

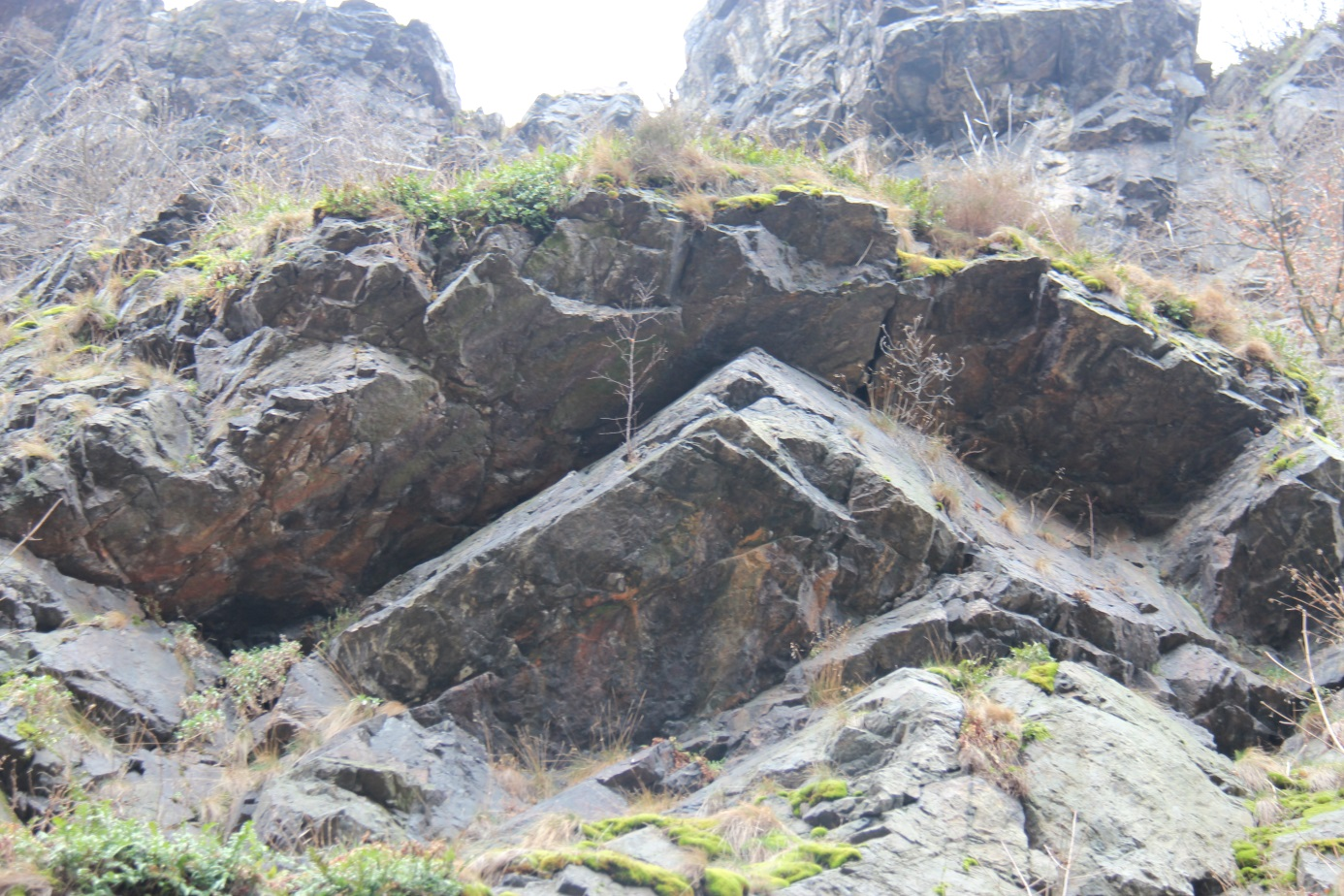

14 Zhotovitel: Projektování, provádění a vyhodnocování geologických prací, RNDr. Jan Schröfel, (Ing.Mgr.Jan Valenta PhD) Peštukova 231/8, Praha 6 Blok SO 2 Blok SO 1 Geologická stavba v detailu: Zde se jedná o proterozoické horniny skalního podkladu. Z hlediska petrografie proterozoických hornin se jeví jako nejvíce deformované prokřemenělé břidlice a silicity (buližníky). Dno šáreckého údolí je vyplněno mladými holocenními náplavy. Zvětrávací procesy Horniny jsou nenápadně navětrány, na tektonických liniích hlouběji. Navětrání se projevuje jednak barevností (často i okrové zbarvení). Primární uložení (vrstevnatost, foliace) Zde je dominantní původní vrstevnatost, která je rovinná s úklony okolo stupňů. Směr vrstev je barrandienský, tj. SV JZ. podél těchto ploch je v některých místech výrazná plošná dělitelnost. Primární rozpukání, tektonizace Puklinových systému je alespoň 5 významných. Dva dominantní z nich jsou kolmo uložené na vrstevnatost (viz foto). 6

15 Projekt sanace skalních bloků v Divoké Šárce Vnější vlivy voda, mráz V některých částech je možné v zimních měsících nalézt drobnější vývěry podzemní vody z puklin (ledopády). Zde je zřejmé, že bude docházet k objemovým změnám na puklinách. Jejich rozpáčení). Creepové pohyby, včetně nového drcení Signálem oddělení skalních bloků, jsou pravděpodobně recentní drcení na některých fundamentech skalních bloků Technologie sanace: Blok hrozící skalním řícením bude odstraňován po částech. Veškeré práce budou prováděny s pomocí horolezecké techniky, kolektivem pracovníků. Při provádění SO 01 bude dodržen technologický postup: 1. Místo dopadu bude zabezpečeno na komunikaci v okolí dopadu bude navezen materiál pro zmírnění účinků dopadajících bloků horniny. Bude se jednat o písčitý nebo hlinitopísčitý materiál navezený na komunikaci v mocnosti 0,2 m. Takto bude komunikace ochráněna v celkové délce 30 m a přesné vymezení bude stanoveno na místě. 2. Bude odstraněn plot zábradlí západního mostku. 3. Horolezeckou technikou bude pomocí tlakových podušek a darda klínů postupně odtěžován porušený masiv. Maximální velikost bloků, které budou shozeny je 0,5 m. Těžba bude probíhat po etapách a vždy s dočištěním etapy v nadloží 4. Odvoz materiálu bude prováděn průběžně. Z důvodu omezené nosnosti západního mostku může být použita mechanizace s omezenou nosností. Odvoz bude proveden na deponii vzdálenou 12 km. Při provádění SO 02 bude dodržen technologický postup: 1. Bude odstraněna vegetace, která hrozí opadem. 2. Bude provedeno snesení označených bloků. 3. Bude rozhodnuto o umístění kotev 4. Budou osazeny kotvy do označených míst 7

16 Zhotovitel: Projektování, provádění a vyhodnocování geologických prací, RNDr. Jan Schröfel, (Ing.Mgr.Jan Valenta PhD) Peštukova 231/8, Praha 6 Hydraulický klín Darda klín Práce s Darda klínem 8

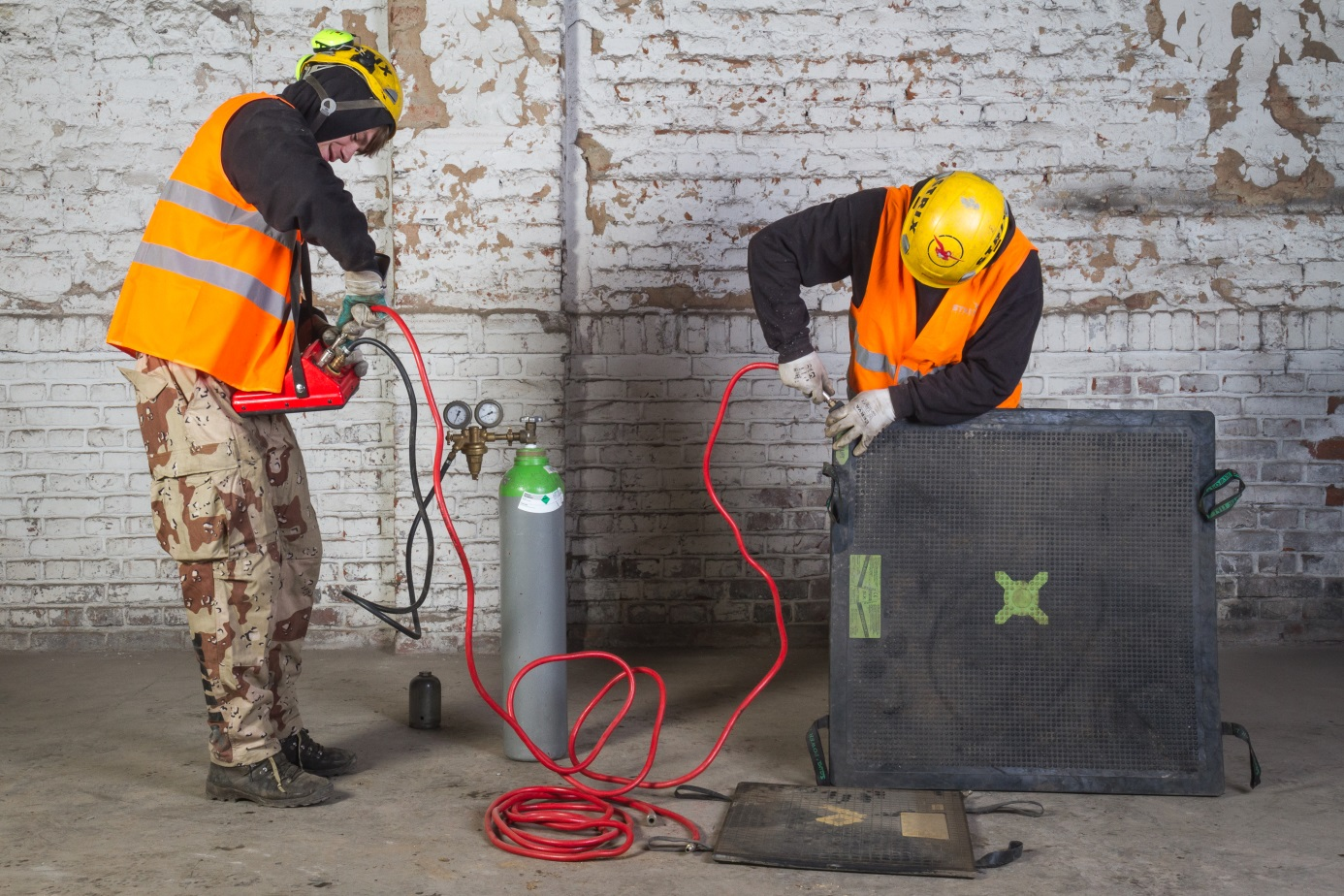

17 Projekt sanace skalních bloků v Divoké Šárce Pneumatické podložky V další etapě projekčních prací je možné, že místo některých sanačních opatření se uplatní monitorovací metody. Položkový rozpočet: Rozpočet je součástí přílohy 4 pro SO 01 a SO 01. Nakládání a odvoz sejmutého materiálu: Podle dohody s objednatelem projektových prací bylo dohodnuto, že snesený (vytěžený) horninový materiál nebude skládkován, ale uložen pro další využití. Na mapce níže je zobrazen prostor pro uložení v Řeporyjích. Dopravní vzdálenost z místa sanace je 12 km (sem, tam celkem 24 km). 9

18 Zhotovitel: Projektování, provádění a vyhodnocování geologických prací, RNDr. Jan Schröfel, (Ing.Mgr.Jan Valenta PhD) Peštukova 231/8, Praha 6 Problém komunikace a mostky: Odvoz horninového materiálu je podmíněn únosností konstrukcí jednotlivých mostů, šířkou vozovky a manipulačním prostorem. Místo stavby je přístupné pouze od restaurace Mc Donald. V místě jsou dotčeny 3 mostní konstrukce. Od přehradní hráze na Šáreckém potoku se jedná směrem po proudu o první most, který má mostovku s ocelových profilů a dřevěných hranolů. Zatížitelnost mostu je 3.5t. Most druhý a třetí mají železobetonovou konstrukci a zatížitelnost je 4.5t. Vzhledem k malým rozponům mostů je možno při prujezdu technikou brát v úvahu jednotlivé nápravové tlaky. Informace jsou získány od TSK Praha (Ing. Ant. Semecký, telefon ). Nejedná se pouze o náklad horninou, ale i zatížení těžebním mechanizmem. V případě ekonomických úvah je i možné pro vjezd větších mechanizmů využít metodiky zvýšení únosnosti mostních konstrukcí. Mimo únosnost konstrukcí bude provedeno nakrytí asfaltového povrchu komunikace a mostní konstrukce pískovým polštářem v místech dopadu uvolněného horninového materiálu. Předpoklad je provedení těchto opatření v délce 30 m. Zabrání se pravděpodobně možnému poškození a opravám staveb. Ocelové zábradlí bude demontováno a po provedení sanačních prací opět namontováno (třetí most). Dalším problémem, který může ovlivnit průběh sanačních prací a se kterým se musí zhotovitel vyrovnat je přehrazení potoka odtěženým materiálem a náhlé nastoupání hladiny vody ve vodoteči. Při náhlém nastoupání hladiny ve vodoteči způsobené natěženým materiálem je nutné okamžité zprůchodnit koryto vodního toku. 10

19 Projekt sanace skalních bloků v Divoké Šárce Charakter údolní komunikace s omezeným manipulačním prostorem Most první proti proudu (mostovka ocel a dřevo) 11

20

21 PŘILOHY

22 Situace PŘÍLOHA 1

23 Žlutými šipkami jsou označena v mapě místa sanačních zásahů na bloku 1 a 2 na levém břehu Šáreckého potoka

24 PŘÍLOHA 2 Pohledová fotodokumentace s vyznačením rizikových bloků

25 Blok SO 02. Vymezení místa sanace. Pohled od severu, z protisvahu.

26 shodný bod Blok SO 01. Pohled od severu. Pohled je složen ze dvou částí.

27 Detailní pohledy PŘÍLOHA 3

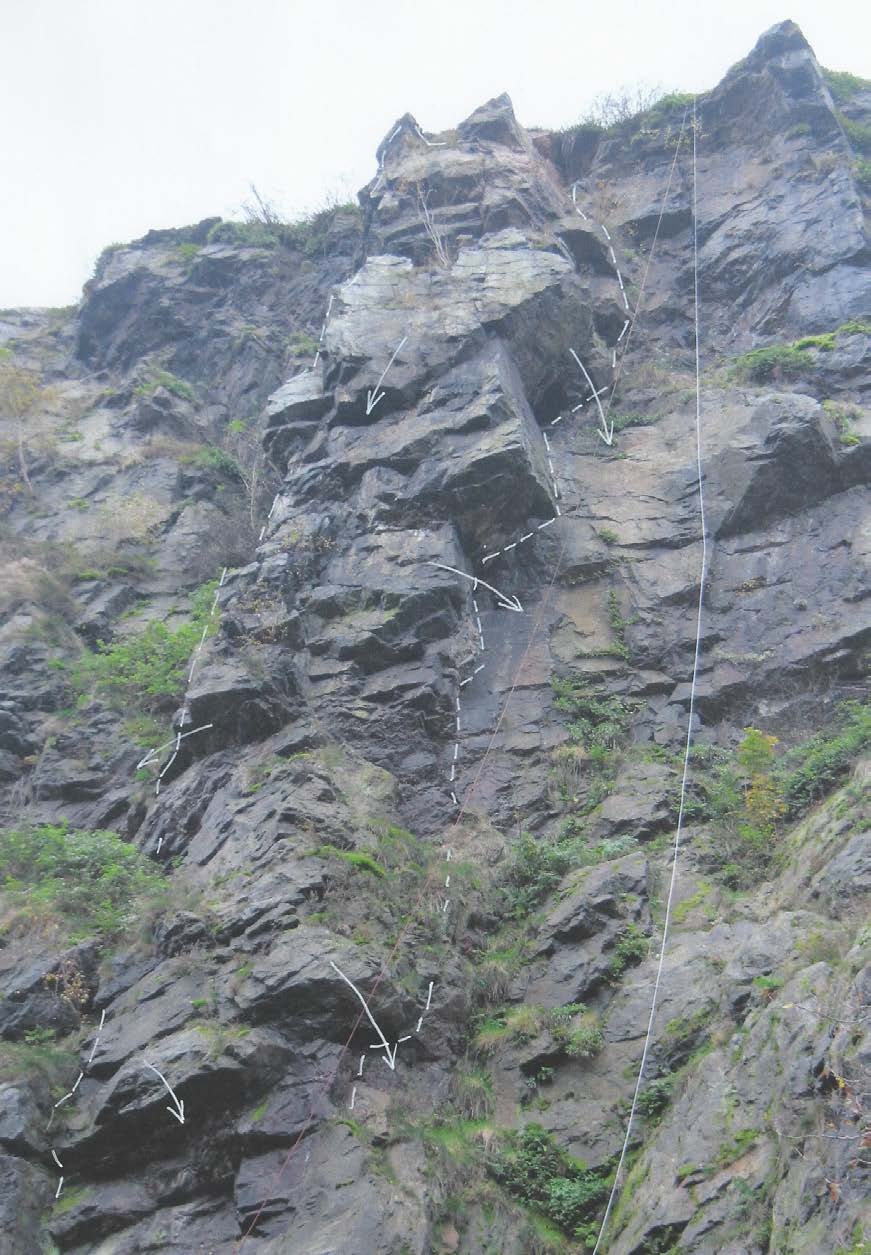

28 Detailní pohled na blok SO 02, s vymezením sanačního zásahu. Schematicky jsou vyznačena místa možných kotev (svorníků).

29 Blok SO 02. Detailní pohled odspodu, z údolí. Vyznačeny jsou schematicky případná sanační opatření (monitoring, horolezecké čištění odtrhání).

30 Blok SO 01. Celkový pohled. Naznačeno je místo dopadu uvolněných hornin.

31 Celkový pohled z protilehlého svahu na blok SO 01. Při patě svahu je vyznačen dopad uvolněné horniny.

32 Detail a omezení svrchní části bloku SO 01

33 PŘÍLOHA 4 Rozpočet (položkový)

34 Odstranění rizikových skalních bloků - Horní Šárka - SO 01 KÓD Popis položky MJ Množství Jed.cena Celk.cena Jed. hmot. Cel. hmot Zemní práce Nakládání výkopku z hor.1-4 v množství nad 100 m3 m3 475,00 Rozpojování skalních bloků před naložením m3 55,00 Vodorovné přemístění výkopku z SO 01 a SO 02 do deponie vzdálené 12 km m3 475, Zemní práce celkem Odstranění rizikových skalních bloků - Horní Šárka - SO 01 KÓD Popis položky MJ Množství Jed.cena Celk.cena Jed. hmot. Cel. hmot. SPC Ostatní nezařazené položky SPC Zřízení kotevních bodů ks 5,000 SPC Odstranění náletové vegetace m2 55,000 SPC Provizorní opatření pro ochranu vozovky a mostovky (zřízení a odstranění) m2 150,000 SPC Těžba horolezeckým způsobem ve skalní stěně, třída 4-5 m3 350,000 SPC Demontáž a montáž zábradlí mostku ks 1,000 SPC Zajištění staveniště stálou ostrahou ks 1,000 SPC Oprava komunikace ks 1,000 Ostatní nezařazené položky celkem Odstranění rizikových skalních bloků - Horní Šárka - SO 02 KÓD Popis položky MJ Množství Jed.cena Celk.cena Jed. hmot. Cel. hmot. Ostatní nezařazené položky SPC Odstranění náletové vegetace m2 40,000 SPC Těžba horolezeckým způsobem ve skalní stěně, třída 4-5 m3 15,000 SPC Jádrové vrtání kotev, horo. způs. pr. 120mm m 32,000 SPC Osazení kotev horolezeckým způsobem ks 5,000 SPC Dodávka kotev CKT 30 S670H vč. centrátorů, podložky a matky ks 32,000 SPC Injektáž kotev horol. způsobem ks 5,000 Ostatní nezařazené položky celkem Cena celkem bez DPH

35 Fotodokumentace PŘÍLOHA 5

36 Blok SO 02, pohled z protisvahu

37 Pohled z protisvahu na blok SO 01

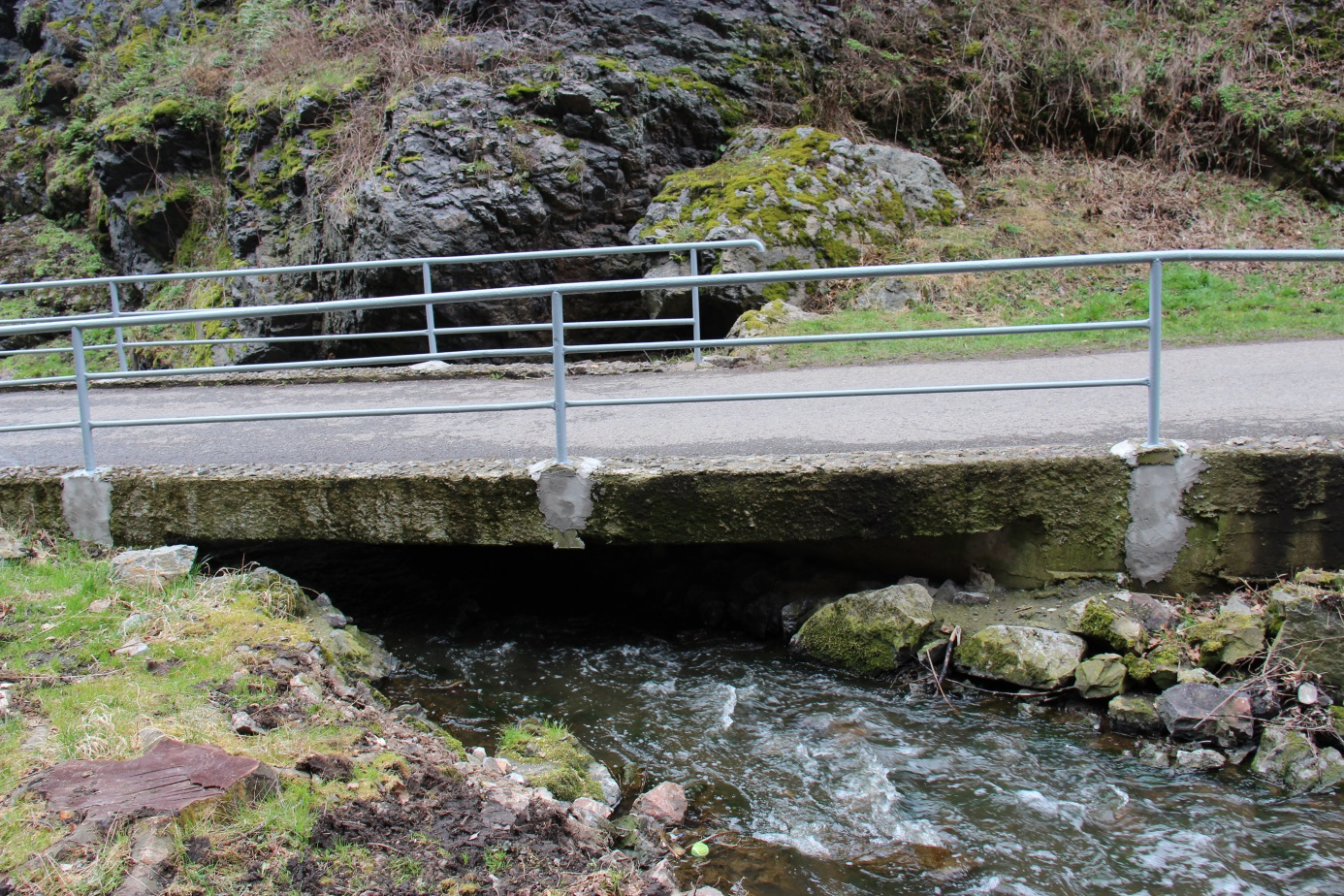

38 Mostek první od hráze. Mostovka ocel, dřevo Železobetonový most 2. po proudu

39 3. železobetonový most po proudu Druhý a třetí železobetonový most. Vlevo nad, oblast shozu od blok SO 01
