DOKSY LUČNÍ ul. STABILIZACE PORUŠENÝCH SKALNÍCH DUTIN A OPĚRNÝCH ZDÍ DOPORUČENÍ KŘEŠENÍ VZNIKLÉ HAVÁRIE

Transkript

1

2

3

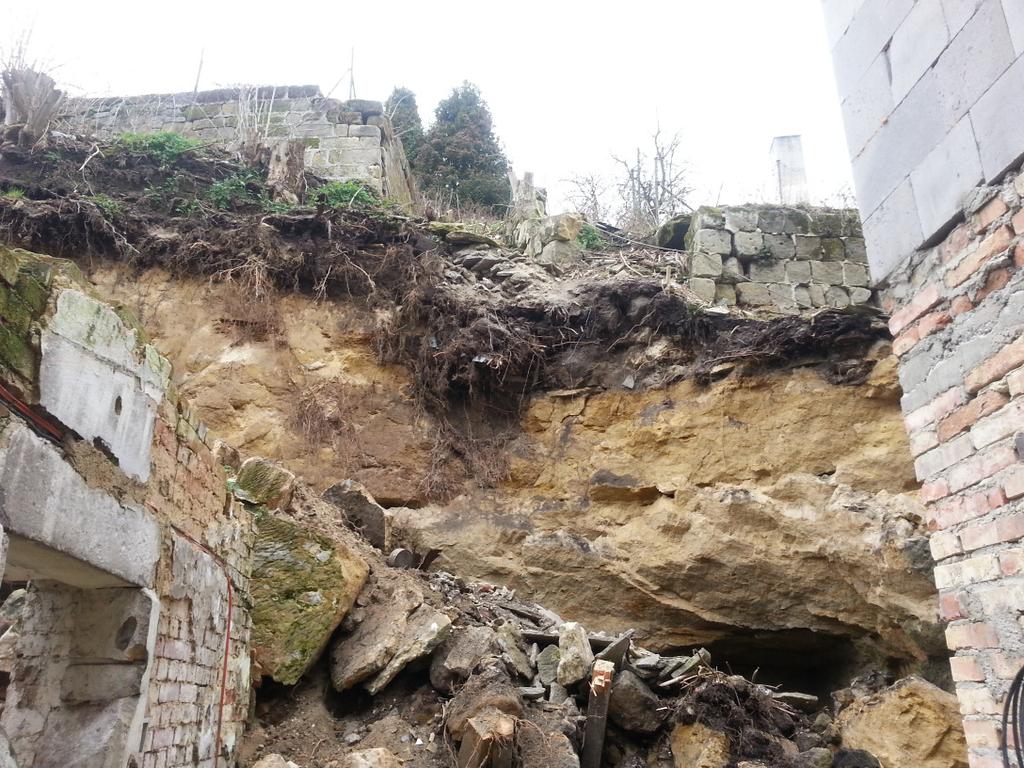

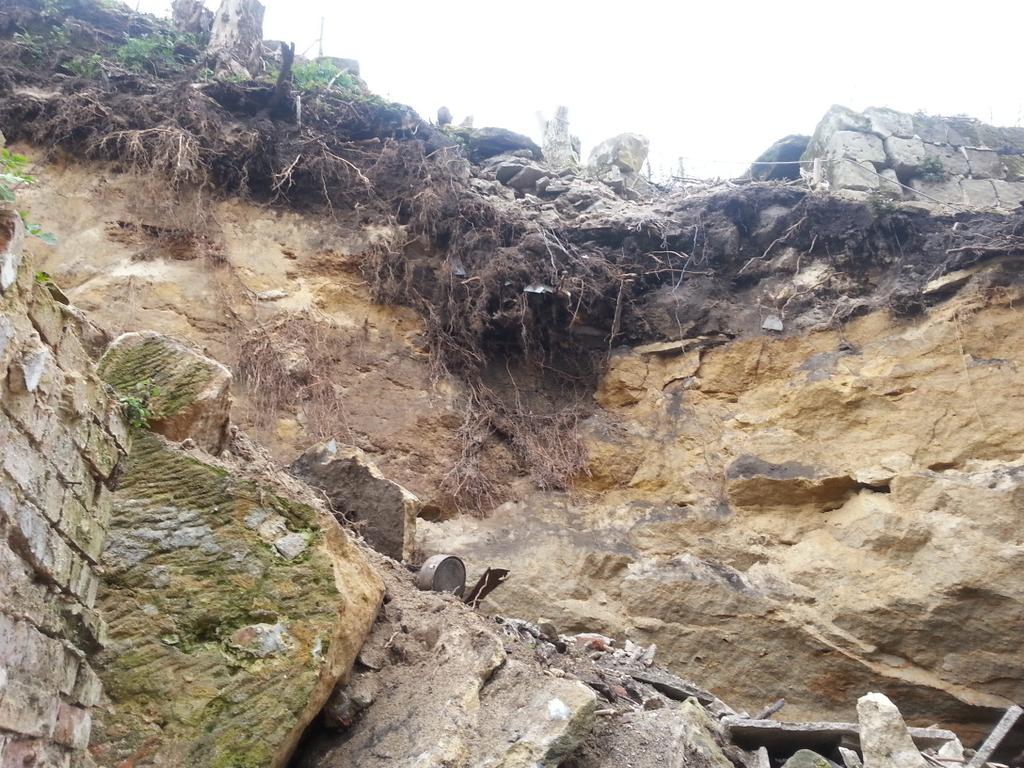

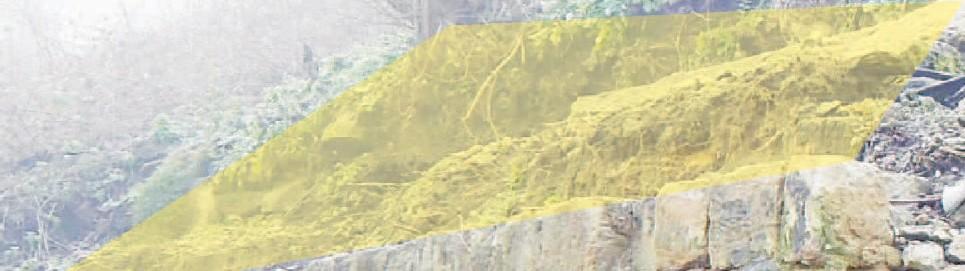

4 Soukromá kancelář pro průzkum a inženýrskou činnost ING.JIŘÍ PETERA AKCE: IČO : DOKSY LUČNÍ ul. STABILIZACE PORUŠENÝCH SKALNÍCH DUTIN A OPĚRNÝCH ZDÍ DOPORUČENÍ KŘEŠENÍ VZNIKLÉ HAVÁRIE Zpracovali: Ing. Vladimír Marx, Mgr. David Vraný Datum zpracování dokumentu: Úvod: Na základě sdělení objednatele projektových prací na předmětné akci Město Doksy, Václav Rejnart, odbor správy majetku, došlo ve dnech a tj. ve dvou etapách ke zřícení části skalní pískovcové stěny nad dutinou D1, která přísluší p.p.č.80 a 92/1 u čp.59 na st.č.92. Foto.č.1(poskytnuto objednatelem) Foto.č.2 (poskytnuto objednatelem) Foto.č.3(poskytnuto objednatelem) Foto.č.4 (poskytnuto objednatelem) ING. JIŘÍ PETERA - JIP soukromá kancelář pro průzkum a inženýrskou činnost, Pouchovská ev.č. 79, Hradec Králové, tel.: , , fax: , GSM : , petera@peterajiri.cz

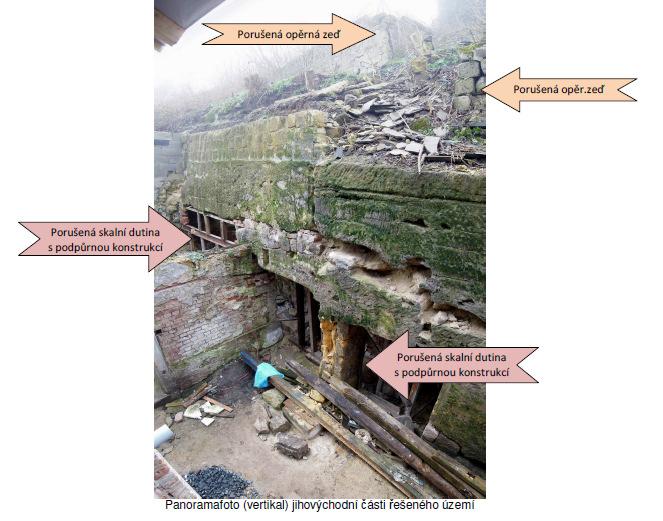

5 2 Lokalizace havárie: Havarovaná skalní stěna je součástí velmi silně porušených opěrných zdí a skalních dutin, které se nacházejí na pozemcích p.p.č 80, 79/1, 83, 91/2 a stav.č.92. V současné době uvedené pozemky přiléhají k domu č.p.59, kde probíhá nezávislá rekonstrukce stavebního objektu. Poruchy opěrných zdí a skalních dutin jsou natolik závažné, že hrozí zranění vyskytujících se osob a dále hrozí škody na majetku. V rámci zpracovaného inženýrskogeologického průzkumu (IGP) a stavebněstatického průzkumu (SSP) (Ing.J.Petrea a kol., 02/2014) bylo konstatováno, že může dojít ke zřícení částí uvolněných stavebních konstrukcí nebo k samovolnému zřícení nestabilních částí skalního masivu. Horninové prostředí je dominantně tvořeno turonským pískovcem okrové a šedé barvy. Na výchozu se pískovec jeví jako vodorovně vrstevnatá, lavicovitě odlučná sedimentární hornina, s křemitým tmelem. Relativně tvrdé a kompaktní horninové prostředí je narušeno měkkými polohami pískovce s jílovito-vápnitým tmelem a dále ortogonálními diskontinuitami s převahou vertikálně orientovaných trhlin. Patní posice svahu byla historicky upravena odřezem tesaným do zdravého kvádrového pískovce. Je možné, že kvalitní hornina z této posice byla dále upravována na stavební kámen. Zároveň byly využity měkčí horninové polohy k zahloubení vodorovných dutin, zasahujících (v podobě dutin D1, S1, S2, D2 a D3) do hloubky cca 1,7 až 6,7 m do nitra masivu. Atmosférická eroze způsobila ve svislé odřezové stěně v měkkých polohách pískovce vznik mělkých nepravidelných dutin (škvír a kapes), z nichž část byla dozděna opracovanými kamennými formáty. Projektové práce na stabilizaci skalní stěny a opěrných zdí v zadaném rozsahu v současné době probíhají v dohodnutém harmonogramu prací. Některé organizační, stabilitní a vlastnické vztahy byly projednány na jednání na místě stabilizace při ústním jednání dne (viz příslušný zápis). Obr..č.1 stav před havárií (IGP a SSP) 2

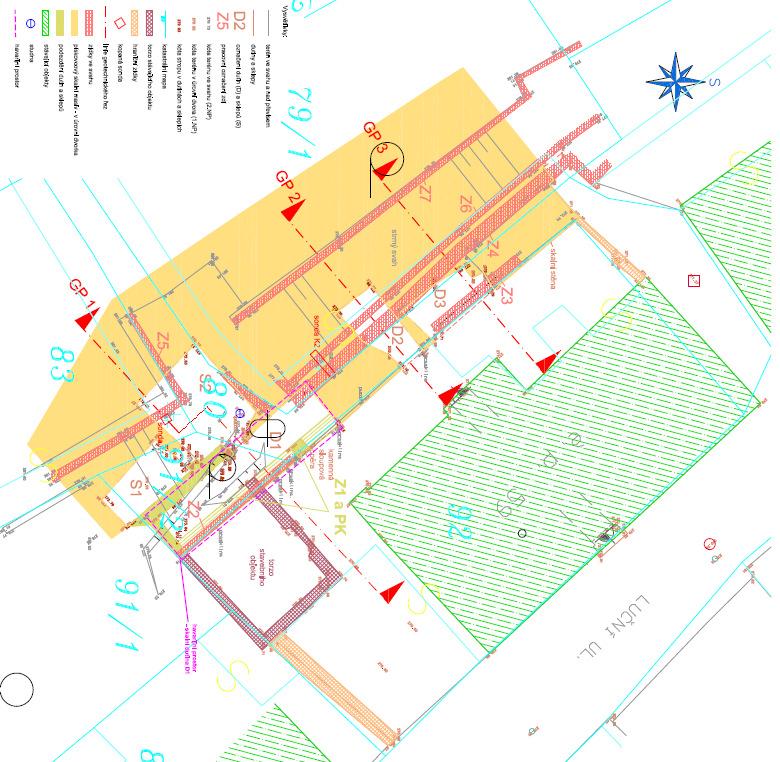

6 3 ZÁKAZ VSTUPU (mobilní oplocení) ZÁKAZ VSTUPU (mobilní oplocení) ZÁKAZ VSTUPU (mobilní oplocení) ZŘÍCENÁ ČÁST SKALNÍ STĚNY Výřez situace s vyznačením okolností a zabezpečení dle textu. Popis havárie: V uvedených datech dne v podvečer a následně část došlo ke zřícení části skalní stěny nad dutinou D1 a zavalení přístupu do dalších podzemních prostor S1 a S2. Skalní stěna se zřítila v nejvíce nestabilní pozici, řešené lokality. Dle sdělení se na pozemku v této době nikdo nenacházel. Pravděpodobná příčina náhlého kolapsu je ve změně klimatických podmínek déšť po dlouhodobě suchém období, pokud nedošlo k dalšímu neznámému či nepředvídatelnému impulzu. Rozsah havárie je patrný z přiloženého výřezu situace a obdržené fotodokumentace. Došlo ke zřícení skalního bloku v objemu cca do 50,0m3. Současně se zřícením skalního masívu došlo ke zřícení nadezděné zídky z formátovaného pískovce cca v objemu 3,0m3 a povrchových navážek v objemu cca 8,0m3. S formátovaným pískovcem se uvažovalo v projektovém řešení stabilizace. Současně došlo k zavalení a zřícení části torza stavebního objektu na st.č.92. V zavalených podzemních prostorách se pravděpodobně v současnosti nachází uskladněný stavební materiál stavebníka čp.59. Na hraně nově vzniklé polohy skalní stěny se nacházejí nestabilní vrstvy navážek, opěrných zdí a torza kamenné zídky. 3

7 4 Doporučení pro další postup v řešení havárie: V souvislosti se vzniklou situací, zajištěním bezpečnosti a rozpracovaností na projektovém řešení doporučujeme následující: - zajistit bezpodmínečné vymezení nebezpečného prostoru provizorním oplocením (např. mobilní plůtky, plotové pletivo na mobilních sloupkách apod.) v rozsahu vyznačeném na výřezu situace a zakázat vstup na toto území - zajistit prohlídku lokality havárie a orientační zaměření rozsahu vzniklé situace včetně prohlídky navazující skalní stěny a dutin D2 a D3 - ověřit nestabilitu obnažené skalní stěny a povrchových vrstev (navážek) na okraji skalní stěny včetně nestability opěrných zdí v těsné blízkosti nově vzniklé hrany skalní stěny (zeď s pracovním označením Z4 a Z6, včetně torza původní zdi přístupové cesty na p.p.č.80) - pokračovat v projektovém řešení se zapracováním havárie jako dílčího stavu pro nutnost stanovení výkazu výměr sanačních prací - dle zjištěných skutečností při prohlídce případně bezprostředně zahájit likvidaci havárie odborně způsobilou firmou - termín prohlídky stanovit na základě dohody v rámci časových možností objednatele a projektanta - zásady a principy stabilizace včetně vyřešení a zabezpečení přístupů k provádění prací dle místního jednání dne zůstávají zachovány v přiměřeném rozsahu Zpracoval: Ing. V. Marx, Mgr. D.Vraný
