1 ZRÝCHLENIE EVIDENCIE VO VÝROBE Riešenia na mieru s využitím čiarových kódov v logistike Ondrej Galko, SAP konzultant

2 Agenda 1 Automatizovaná evidencia výroby evidencia výroby pomocou čítačiek čiarových kódov evidencia výroby pomocou externých zariadení kombinovaná evidencia výroby (externé zariadenie + čítačka ČK) 2 Čiarové kódy 3 Aplikácia MES 4 Prvotné spracovanie dát MES SAP 5 Aplikačné spracovanie dát v SAP 6 Doplnkový výrobný reporting 7 Ďalšie možnosti riešenia 8 Referencie 2

3 Automatizovaná evidencia výroby Dôvody, prečo automatizovať evidenciu výroby: Presná a rýchla evidencia výroby (on-line stav skladov, rozpracovanosť výroby, nezhodná výroba) Komplexná traceabilita(spätná sledovateľnosť) materiálových tokov a výrobných procesov Zníženie administratívnej záťaže a priamych nákladov pri evidovaní výroby Skutočne evidované náklady slúžia ako podklad pre spresnenie budúcich kalkulácií výrobkov Nákladové vyhodnotenie prestojov Sledovanie výrobného taktu Jednoznačnosť vstupných dát pre vyhodnotenie produktivity Sledovanie doplnkových výrobných informácií Posádky Výrobné parametre 3

4 Automatizovaná evidencia výroby Základné prístupy automatizovanej evidencie: Dávková evidencia pomocou čítačiek čiarových kódov Využitie pri starších technológiách, ktoré nemajú komunikačné rozhrania Hromadná evidencia vykonaných činností cez pracovné stanice/terminály Kusová evidencia pomocou čítačiek Využitie pri pásovej výrobe zavedenie čítačiek do výrobného procesu s on-line evidenciou stavu jednotlivých kusov Evidencia napojená na externé zariadenia Využitie pri novších technológiách s komunikačnými rozhraniami informácie o výrobe zbiera technológia (externé zariadenie), ktorá tieto informácie posiela na spracovanie cez externú aplikáciu (MES) do SAPu Kombinovaná evidencia (externé zariadenie + čítačka ČK) Využitie pri technológiách s komunikačným rozhraním, ktoré umožňuje odosielanie len niektorých typov dát 4

5 Čiarové kódy Strojom čitateľné označovanie pomocou množiny hrubých a tenkých čiar, v ktorých sú identifikované rôznorodé vlastnosti. Spadajú do oblasti tzv. "automatickej identifikácie" alebo inak povedané do oblasti "registrácie dát bez použitia kláves". Typy čiarových kódov: 1D kódy (EAN, UPC, Code39, Code93...) 2D kódy (DataMatrix, MaxiCode,...) 5

6 Čiarové kódy Využitie v logistike Evidencia výroby Zber dát z výrobného procesu Zobrazovanie výrobnej dokumentácie (prepojenie na DMS) Tlač etikiet Skladové hospodárstvo Príjem materiálu Výdaj materiálu Expedícia Skladová inventúra Riadenie údržby Evidencia činností údržby (obdobné využitie ako pri výrobe) Výdajňa náradia Iné inventúra Hmotného Investičného Majetku 6

7 Popis procesu evidencie čítačkou ČK 7

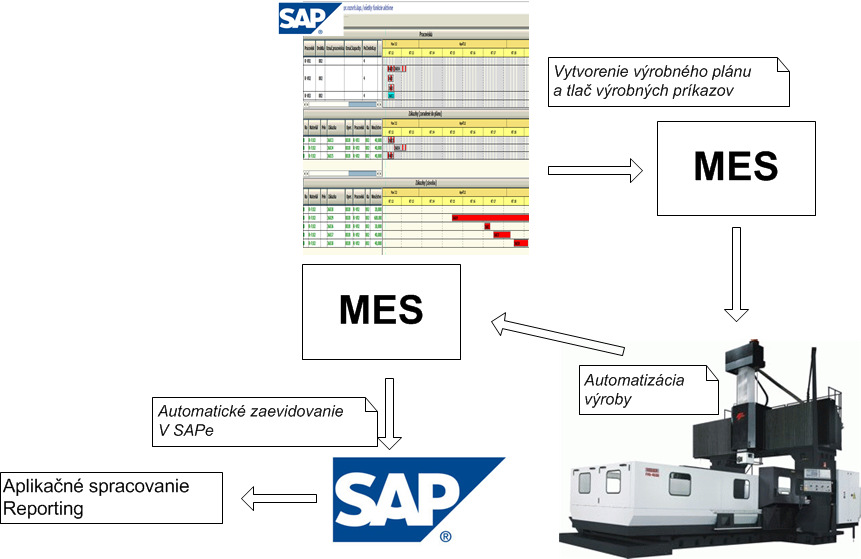

8 Popis procesu evidencie cez externé zariadenia Externé zariadenie obsahuje: Rozhranie na externú aplikáciu (MES) Možnosť odosielania dát v relevantnej štruktúre pre externú aplikáciu 8

9 Externá aplikácia (MES) Evidencia výroby: zahájenie a ukončenie výroby danej operácie prestojov: možnosť definovať prestoje a prestávky množstva: množstvá OK, nepodarky, sériové čísla, šarže posádok: evidencia pracovníkov na danom pracovisku Kontrola správnosti dát kontrola z pohľadu logicky následných aktivít a z hľadiska správnosti štruktúry dát Komunikácia so systémom SAP priebežné a finálne odosielanie dát do systému SAP 9

10 Externá aplikácia (MES) evidencia cez čítačku ČK Ukážka evidencie výroby s napojením na riadený sklad

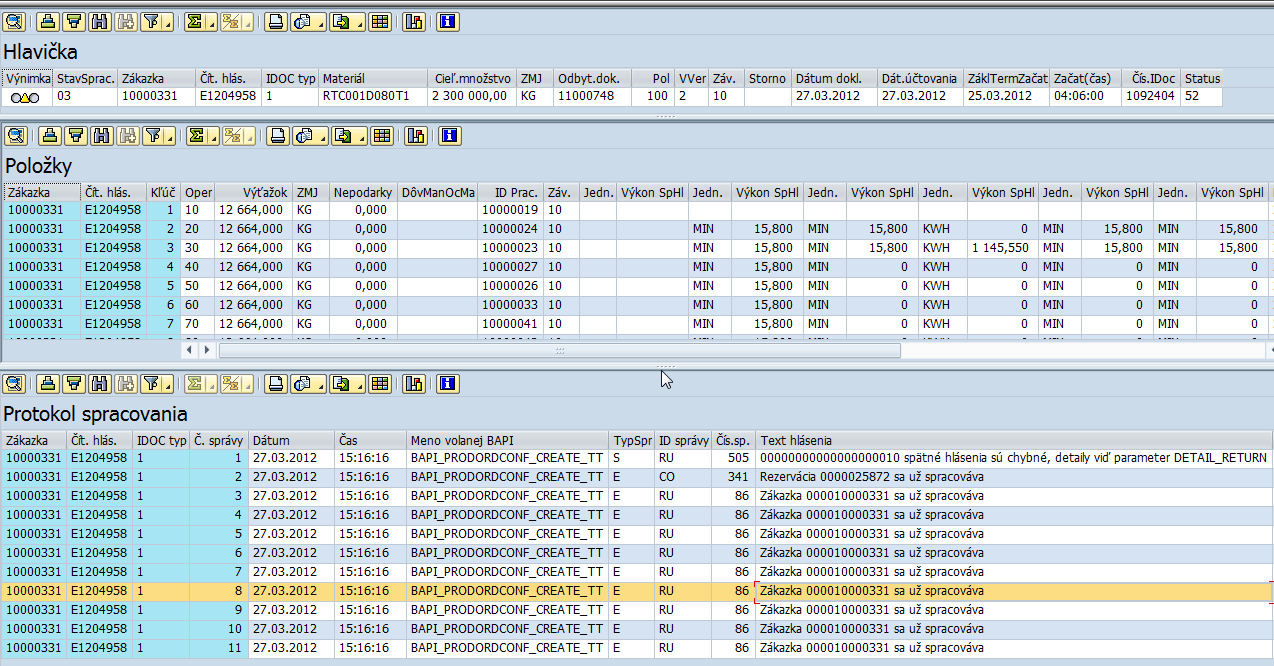

11 Prvotné spracovanie dát MES - SAP On-line príjem dát z externej aplikácie (MES) do SAPu 11

12 Prvotné spracovanie dát MES - SAP Distribúcia dát pre spracovanie v systéme SAP Kontrola dát Informačný systém s identifikáciou problému Administratívna možnosť opravy dát 12

13 Aplikačné spracovanie dát v SAPe Spotreba jednotlivých výkonov a hlásenie výťažkov Spotreba vstupného materiálu a polotovarov Príjem materiálu na sklad, paletu, manipulačnú jednotku Evidencia dodatočných informácií Traceabilita materiálových tokov Posádky Prestoje, prestávky 13

14 Doplnkový výrobný reporting 14

15 Doplnkový výrobný reporting Reporting o kvalite dát pri prvotnom spracovaní údajov Monitor evidencie výroby, ktorý obsahuje evidenciu: spotrebovaných výkonov a hlásenie výťažkov spotreby materiálu príjmu materiálu dodatočných informácií Štandardný reporting SAP ostáva zachovaný 15

16 Možnosti ďalšieho rozvoja Prepojenie automatického zberu dát z externých zariadení Implementácia modulu kvality so zberom dát o kvalite vyrobených kusov Implementácia modulu údržby so systémom plánovaných odstávok Zber dodatočných informácií z výroby Reporting OEE (Celková efektivita zariadení) napojený na oblasti IS SAP 16

17 Referencie Slovakia Steel Mills a.s., Strážske (2011) Automatizovaná evidencia pomocou prepojenia: Externé zariadenia Systém MES SAP, v moduloch: Plánovanie a riadenie výroby (PP), Materiálové hospodárstvo (MM), Riadenie údržby (PM), Manažment kvality (QM), Expedícia (SD) Elster s.r.o., Stará Turá (2007) Rozširujúca funkcionalita spracovania čiarových kódov v oblastiach: Spracovanie baliacich listov, Sériových čísiel výrobkov, Etikiet, Baliacich a dodacích listov od výroby až po expedíciu. Automatizované prepojenie meracieho zariadenia s kontrolnými dávkami QM voestalpine PROFILFORM s.r.o., Vyškov u Brna (2004) Priame prepojenie plne automatizovanej linky s: priamym riadením linky na základe údajov SAP (TPV) automatickou evidenciou výroby do SAP Pramet Toolsa.s., Šumperk (2002) Evidencia výroby pomocou čítačiek čiarových kódov OMS s.r.o., Dojč (súčasnosť fáza realizácie) Evidencia výroby pomocou čítačiek čiarových kódov s napojením na riadený sklad Zobrazovanie výrobnej dokumentácie (DMS) ku výrobnej zákazke 17

18 Otázky? Ďakujem za pozornosť! Ondrej GALKO, SAP konzultant 18
