NÁVOD NA POUŽITÍ T GPS E2710R 00 GPS Lokalizátor

Transkript

1 NÁVOD NA POUŽITÍ T GPS E27*10R *00 GPS Lokalizátor

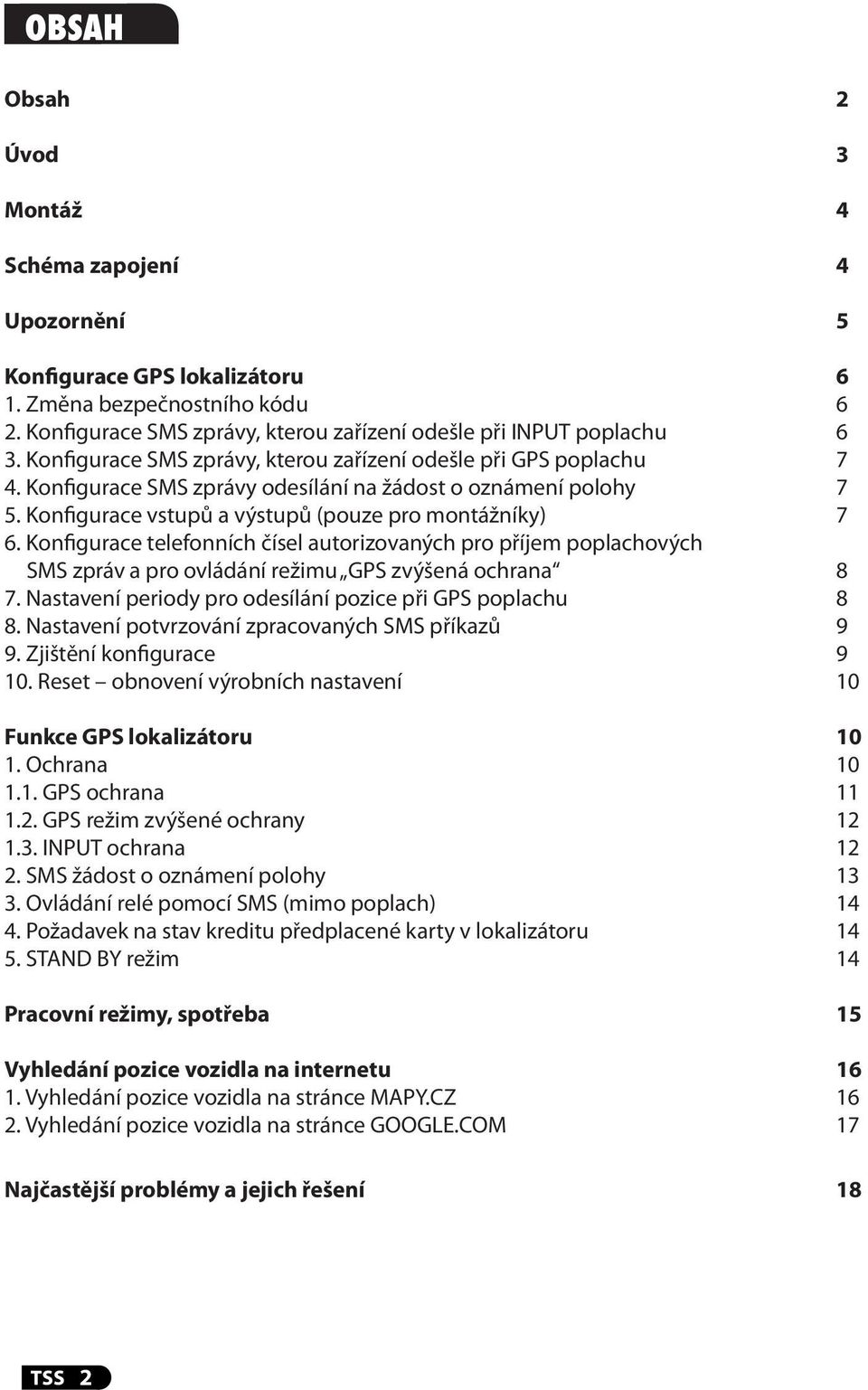

2 OBSAH Obsah 2 Úvod 3 Montáž 4 Schéma zapojení 4 Upozornění 5 Konfigurace GPS lokalizátoru 6 1. Změna bezpečnostního kódu 6 2. Konfigurace SMS zprávy, kterou zařízení odešle při INPUT poplachu 6 3. Konfigurace SMS zprávy, kterou zařízení odešle při GPS poplachu 7 4. Konfigurace SMS zprávy odesílání na žádost o oznámení polohy 7 5. Konfigurace vstupů a výstupů (pouze pro montážníky) 7 6. Konfigurace telefonních čísel autorizovaných pro příjem poplachových SMS zpráv a pro ovládání režimu GPS zvýšená ochrana 8 7. Nastavení periody pro odesílání pozice při GPS poplachu 8 8. Nastavení potvrzování zpracovaných SMS příkazů 9 9. Zjištění konfigurace Reset obnovení výrobních nastavení 10 Funkce GPS lokalizátoru Ochrana GPS ochrana GPS režim zvýšené ochrany INPUT ochrana SMS žádost o oznámení polohy Ovládání relé pomocí SMS (mimo poplach) Požadavek na stav kreditu předplacené karty v lokalizátoru STAND BY režim 14 Pracovní režimy, spotřeba 15 Vyhledání pozice vozidla na internetu Vyhledání pozice vozidla na stránce MAPY.CZ Vyhledání pozice vozidla na stránce GOOGLE.COM 17 Najčastější problémy a jejich řešení 18 2

3 úvod Vážený zákazníku, vlastníte moderní systém GPS lokalizace. Tento systém Vám pomůže ochránit Vaše mobilní objekty (osobní automobil, nákladní automobil, motocykl, obytný přívěs, stavební stroj, motorový člun atd.) a v případě odcizení Vám zašle aktuální souřadnice pozice tohoto objektu na Váš mobilní telefon. Systém T GPS se skládá z jednotky GPS lokalizátoru a satelitní GPS antény. Jednotka GPS lokalizátoru je většinou umístěná na skrytém a těžko přístupném místě (např. ve vozidle pod palubní deskou). V jednotce GPS lokalizátoru je umístěná SIM karta mobilního GSM operátora (GPS lokalizátor disponuje vlastním telefonním číslem). Je možné použít paušální nebo předplacené SIM karty. Pokud se rozhodnete použít předplacenou SIM kartu, máte možnost prostřednictvím svého mobilního telefonu kontrolovat výšku zbývajícího kreditu. Dobíjení předplacené SIM karty je také možné realizovat z Vašeho mobilního telefonu nebo například z bankomatu (informujte se prosím o možnostech vzdáleného dobíjení předplacené SIM karty u svého mobilního GSM operátora). Celý systém s Vámi bude komunikovat prostřednictvím SMS zpráv, proto je nutné při volbě mobilního operátora (a konkrétního tarifu) věnovat zvýšenou pozornost cenám za SMS služby. Doporučujeme též na SIM kartě aktivovat službu Roaming pro možnost lokalizace objektu v zahraničí. GPS souřadnice objektu poslané z GPS lokalizátoru prostřednictvím SMS na Váš mobilní telefon je možné vložit do mapových podkladů na internetu nebo do GPS navigace a získat tak přesnou polohu objektu na mapě (mapy jsou na internetu přístupné zdarma a pokrývají většinu států v Evropě). Jednotka GPS lokalizátoru je připojená k 12V napájecímu zdroji (např. autobaterie). Doporučujeme jednotku připojit i na záložní akumulátor pro případ, že bude při odcizení Vašeho objektu hlavní zdroj napájení záměrně odpojený. GPS lokalizátor disponuje dalšími uživatelskými funkcemi, o kterých se podrobně dočtete v kapitole Funkce GPS lokalizátoru. Vlastnosti: 3 stupně zabezpečení: INPUT ochrana: GPS ochrana: GPSS ochrana: Zasílání poplachových SMS při narušení vozidla (při připojení autoalarmu) Zasílání poplachových SMS s GPS souřadnicemi při změně polohy vozidla (při vypnutém zapalování) Rozšíření GPS ochrany (tzv. režim zvýšené ochrany) Zasílání poplachových SMS s GPS souřadnicemi při změně polohy vozidla (i při zapnutém zapalování) Možnost předvolení až 3 telefonních čísel pro zasílání poplachových SMS Zasílání SMS o pozici a rychlosti vozidla po vyžádání Dálkové ovládání výstupu relé prostřednictvím SMS Editace textů poplachových a lokalizačních zpráv Ochrana SMS příkazů bezpečnostním kódem Jednoduchá instalace a konfigurace 3

4 Montáž 1. Na SIM kartě určené pro GPS lokalizátor je potřebné zrušit ochranu PIN kódem, vymazat telefonní seznam a aktivovat službu CLIP (SIM kartu je potřebné pro tyto úkony vložit do mobilního telefonu). Poznámky: Aktivování služby CLIP je nevyhnutelné pouze v případě, že chcete ovládat režim zvýšené ochrany (GPSS) prozvoněním z autorizovaného čísla. Zařízení nebude uskutečňovat hlasová volání, bude pouze odesílat SMS zprávy. Z důvodu kompatibility doporučujeme používat pouze SIM karty českých mobilních operátorů. 2. Odšroubujte zadní kryt přístroje a vložte SIM kartu. 3. Připojte jednotlivé vodiče kabelového svazku podle schématu. Během připojování vodičů musí být konektor odpojený od jednotky. 4. K jednotce připojte GPS anténu a konektor kabelového svazku. 5. Zapněte a vypněte zapalování. Zařízení je nyní zapnuté. Počkejte cca 3 min. než proběhne kompletní inicializace. Následně na to je zařízení připravené přijímat konfigurační SMS příkazy. Poznámky: Pro základní funkčnost zařízení je nevyhnutelné připojit žlutý, červený a černý vodič. Připojení ostatních vodičů není nutné, avšak jsou potřebné pro využívání příslušných funkcí systému. GPS lokalizátor je možné připojit na záložní akumulátor. Nabíjení tohoto akumulátoru probíhá automaticky při spuštěném motoru. Výdrž akumulátoru se liší podle kapacity a provozního režimu. Při použití 1,2Ah akumulátoru je jeho výdrž v režimu GPS ochrany (energeticky nejnáročnější režim) minimálně 24 hodin. Doporučujeme použít akumulátor 12V/1,2Ah. schéma zapojení Oranžový Žlutý 2 x Černý Červeno-bílý Červený Modrý Hnědý Zelený Vstup externího alarmu Vstup - Zapalování Kostra (-) +12 V - záložní akumulátor +12 V Rozpínací kontakt relé (NC) Společný kontakt relé (COM) Spínací kontakt relé (NO) 4

5 UPOZORNĚNÍ - Před instalací si pozorně přečtěte instrukce a doporučení uvedené v návodu. Zařízení musí být nainstalované a používané v souladu s tímto návodem. - Zařízení je určené pro montáž do všech osobních motorových vozidel s 12-voltovým elektrickým systémem. - Zařízení musí být připojené na 12V a ukostřené záporným pólem. - Výrobce ani prodejce nezodpovídají za případné škody vyplívající z nesprávné instalace, používání, provozování či ovládání výrobku odlišně od návodu na používání. - Neodborným zásahem do zařízení nebo jeho úpravou hrozí riziko poškození samotného zařízení nebo elektrické sítě automobilu a ztráta záruky. - Pro správnou a bezchybnou činnost výrobku doporučujeme instalaci svěřit odbornému servisu. 5

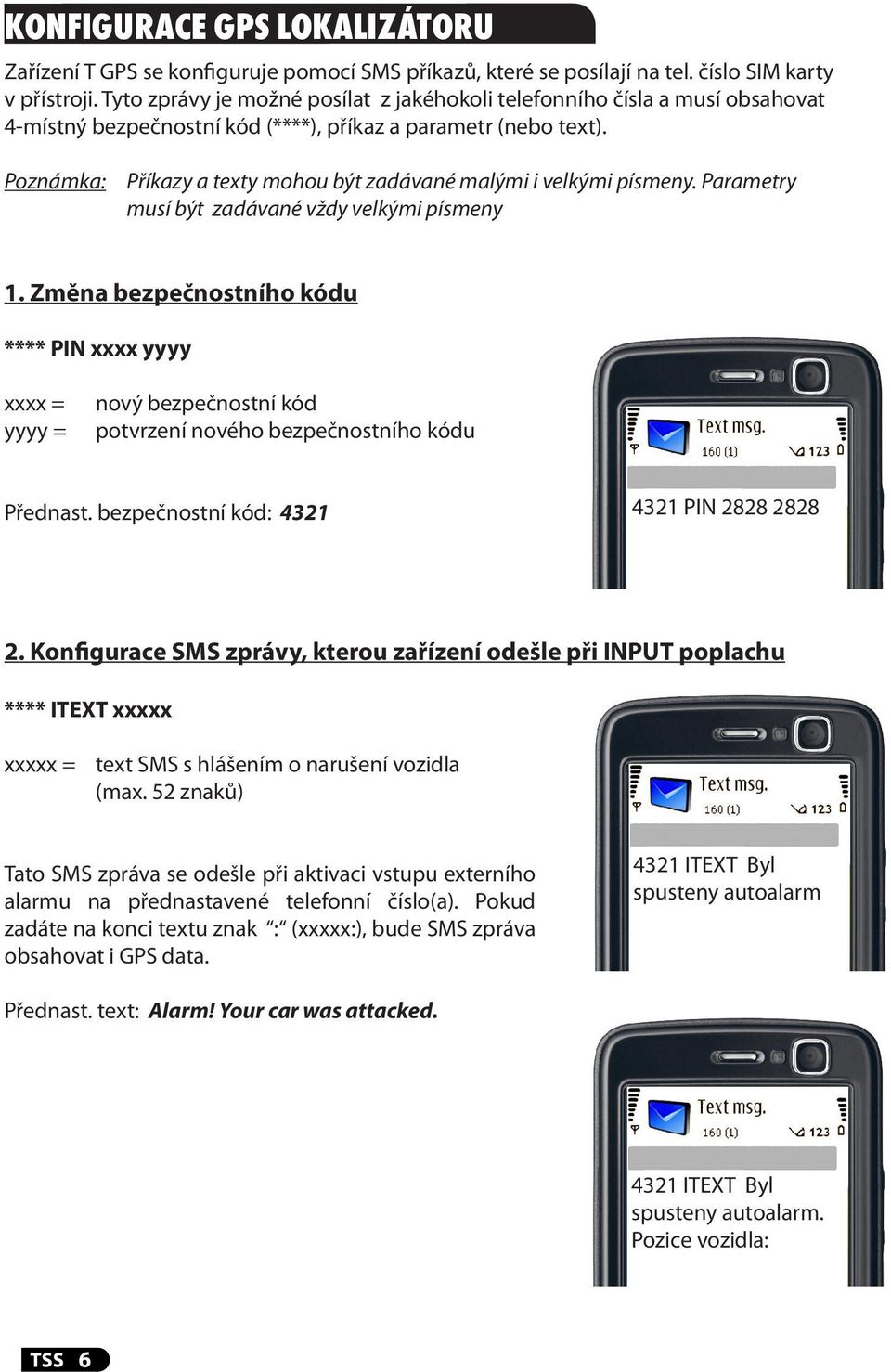

6 KONFIGURACE GPS LOkalizátoRU Zařízení T GPS se konfiguruje pomocí SMS příkazů, které se posílají na tel. číslo SIM karty v přístroji. Tyto zprávy je možné posílat z jakéhokoli telefonního čísla a musí obsahovat 4-místný bezpečnostní kód (****), příkaz a parametr (nebo text). Poznámka: Příkazy a texty mohou být zadávané malými i velkými písmeny. Parametry musí být zadávané vždy velkými písmeny 1. Změna bezpečnostního kódu **** PIN xxxx yyyy xxxx = yyyy = nový bezpečnostní kód potvrzení nového bezpečnostního kódu Přednast. bezpečnostní kód: PIN Konfigurace SMS zprávy, kterou zařízení odešle při INPUT poplachu **** ITEXT xxxxx xxxxx = text SMS s hlášením o narušení vozidla (max. 52 znaků) Tato SMS zpráva se odešle při aktivaci vstupu externího alarmu na přednastavené telefonní číslo(a). Pokud zadáte na konci textu znak : (xxxxx:), bude SMS zpráva obsahovat i GPS data ITEXT Byl spusteny autoalarm Přednast. text: Alarm! Your car was attacked ITEXT Byl spusteny autoalarm. Pozice vozidla: 6

7 3.Konfigurace SMS zprávy, kterou zařízení odešle při GPS poplachu **** GTEXT xxxxx xxxxx = text SMS s hlášením o narušení vozidla (max. 52 znaků) Tato SMS zpráva se odesílá při spuštění GPS poplachu na přednastavené telefonní číslo(a). Vždy obsahuje i GPS data. Přednast. text: Alarm! Position and speed of your car: 4321 GTEXT Poplach! Pozice a rychlost Vaseho vozidla: 4.Konfigurace SMS zprávy odesílané na žádost o oznámení polohy **** PTEXT xxxxx xxxxx = text SMS s hlášením o poloze vozidla (max. 52 znaků) Tato SMS zpráva se odesílá jako odpověď na žádost o poloze vozidla na telefonní číslo, ze kterého byla žádost přijatá. Vždy obsahuje i GPS data PTEXT Pozice a rychlost Vaseho vozidla Přednast. text: Position and speed of your car: 5.Konfigurace vstupů a výstupů (pouze pro montážníky) **** IO Ax Tyz A - T - Nastavení vstupu externího alarmu x = 0 Vstup reaguje na odpojení +12V x = 1 Vstup reaguje na připojení +12V Doba přepnutí výstupního relé y = 1-60 (po 0,5s, max. 30 vteřin) y = 0 Relé se neaktivuje z = I Přep. relé pouze při INPUT poplachu z = G Přep. relé pouze při GPS poplachu 4321 IO A0 T4G Parametr z je nepovinný. V případě, že je T zadané bez parametru z, tak bude relé reagovat na oba typy poplachu (INPUT aj GPS). Poznámka: Příkazy A a T mohou být zadávané spolu nebo jednotlivě. Výrobní nastavení: A1 T1 7

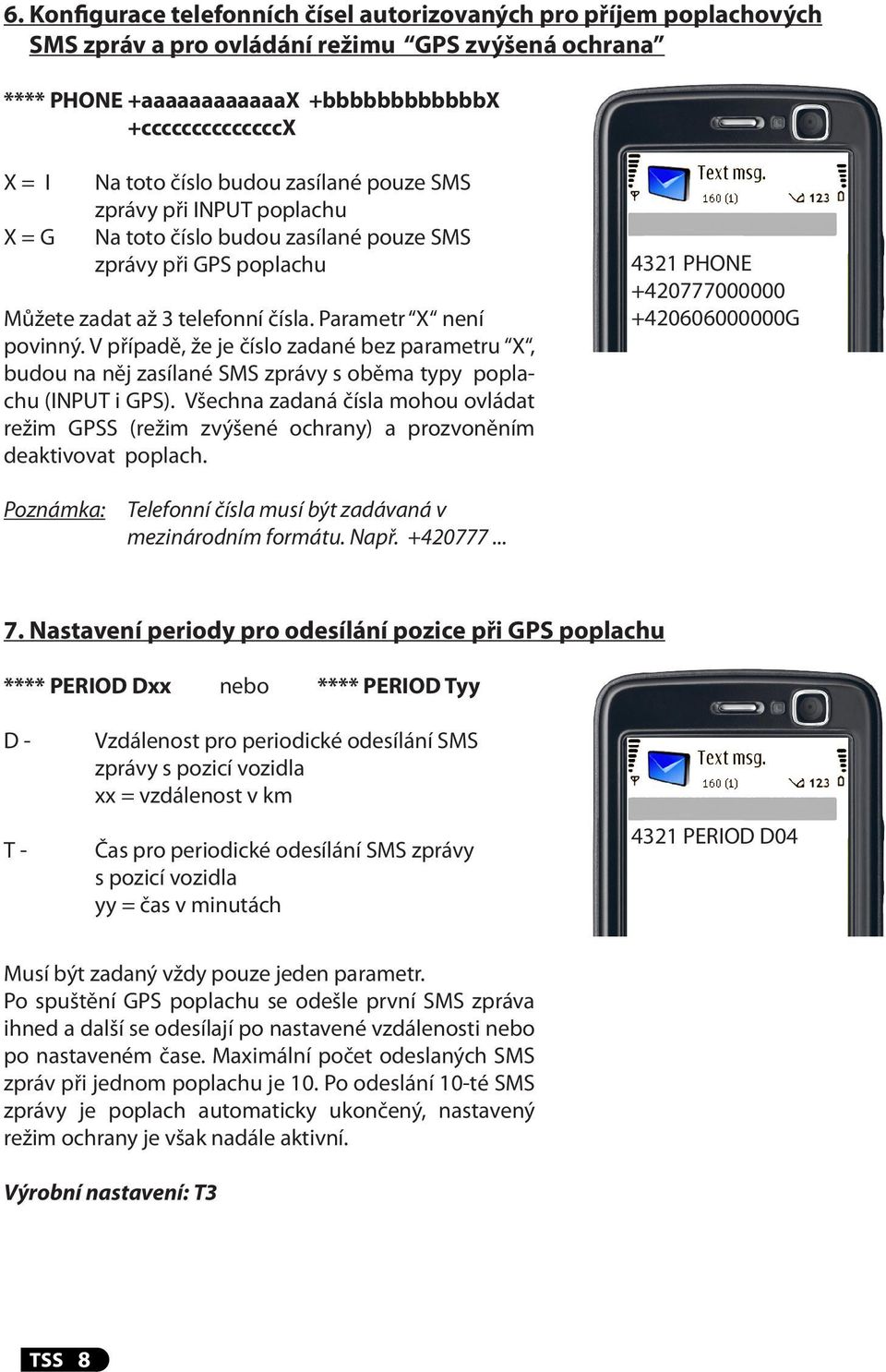

8 6. Konfigurace telefonních čísel autorizovaných pro příjem poplachových SMS zpráv a pro ovládání režimu GPS zvýšená ochrana **** PHONE +aaaaaaaaaaaax +bbbbbbbbbbbbx +ccccccccccccccx X = I X = G Na toto číslo budou zasílané pouze SMS zprávy při INPUT poplachu Na toto číslo budou zasílané pouze SMS zprávy při GPS poplachu Můžete zadat až 3 telefonní čísla. Parametr X není povinný. V případě, že je číslo zadané bez parametru X, budou na něj zasílané SMS zprávy s oběma typy poplachu (INPUT i GPS). Všechna zadaná čísla mohou ovládat režim GPSS (režim zvýšené ochrany) a prozvoněním deaktivovat poplach PHONE G Poznámka: Telefonní čísla musí být zadávaná v mezinárodním formátu. Např Nastavení periody pro odesílání pozice při GPS poplachu **** PERIOD Dxx nebo **** PERIOD Tyy D - T - Vzdálenost pro periodické odesílání SMS zprávy s pozicí vozidla xx = vzdálenost v km Čas pro periodické odesílání SMS zprávy s pozicí vozidla yy = čas v minutách 4321 PERIOD D04 Musí být zadaný vždy pouze jeden parametr. Po spuštění GPS poplachu se odešle první SMS zpráva ihned a další se odesílají po nastavené vzdálenosti nebo po nastaveném čase. Maximální počet odeslaných SMS zpráv při jednom poplachu je 10. Po odeslání 10-té SMS zprávy je poplach automaticky ukončený, nastavený režim ochrany je však nadále aktivní. Výrobní nastavení: T3 8

9 8. Nastavení potvrzování zpracovaných SMS příkazů **** CONFIRM x x = 0 x = 1 Potvrzování zpracovaných konfiguračních SMS zpráv vypnuté Potvrzování zpracovaných konfiguračních SMS zpráv zapnuté 4321 CONFIRM 0 V případě, že je potvrzování zapnuté, tak vždy po úspěšném zpracování SMS příkazu lokalizátor odešle potvrzovací SMS - příkaz OK na telefonní číslo, ze kterého byla SMS zpráva s příkazem odeslaná. Poznámka: Příkazy CONFIG a CREDIT nejsou potvrzované. Výrobní nastavení: 1 9. Zjištění konfigurace **** CONFIG Zařízení Vám odešle informační SMS zprávu s aktuální konfigurací CONFIG Příklad přijaté informační SMS: Autorizované číslo pro příjem SMS při INPUT a GPS poplachu Autorizované číslo pro příjem SMS při GPS poplachu Autorizované číslo pro příjem SMS při INPUT poplachu Konfigurace vstupů a výstupů (informace pro servis) Nastavení periody pro odesílání SMS při GPS poplachu Nastavení potvrzování zpracovaných SMS - 1 (zapnuté) Stav GPS ochrany - 0 (vypnutá) CONFIG: PHONE G I IO A1 T01 PERIOD T01 CONFIRM 1 GPS 0 GPSS 1 Stav GPSS ochrany - 1 (zapnutá) 9

10 10. Reset obnovení výrobních nastavení **** RESET Změna všech parametrů (kromě bezpečnostního kódu) na výrobní nastavení. Po přijetí příkazu probíhá kompletní inicializace zařízení. Je nutné počkat 3 min., než bude zařízení znovu připravené na přijetí nových příkazů RESET Poznámka: Bezpečnostní kód se tímto příkazem nevymaže! Bezpečnostní kód je možné změnit na přednastavený kód (4321) pouze vymazáním telefonního zoznamu na SIM kartě, která je v umístěná v GPS lokalizátoru (SIM kartu je potřebné pro tento úkon vložit do mobilního telefonu). FUNKCE GPS lokalizátoru Funkce GPS lokalizátoru se ovládají pomocí SMS příkazů, které se posílají na tel. číslo SIM karty v přístroji. Tyto zprávy je možné posílat z jakéhokoli telefonního čísla a musí obsahovat 4-místný bezpečnostní kód (****), příkaz a parametr. Poznámka: Příkazy a texty mohou být zadávané malými i velkými písmeny. Parametry musí být zadávané vždy velkými písmeny V informačních SMS zprávách, které zasílá GPS lokalizátor, se zobrazuje světový čas GMT, který je přímou součástí GPS dat. Od některýchmobilních operátorů je možné získat místní časové rozdíly ke světovému času. V případě, že operátor tuto službu podporuje, zařízení časové rozdíly automaticky zahrne do informačních SMS zpráv (např.: 16:28:34GMT+2h). V opačném případě je zobrazovaný pouze čas GMT (např.: 16:28:34GMT) 1. Ochrana GPS lokalizátor je možné použít samostatně nebo ve spojení s autoalarmem. Pokud používáte lokalizátor samostatně, můžete využívat režimy GPS ochrana a GPS zvýšená ochrana (GPSS). Pokud připojíte lokalizátor k autoalarmu, můžete navíc využívat režim: INPUT ochrana. 10

11 1.1 GPS ochrana Zařízení vyhlásí GPS poplach pokud se změní při vypnutém zapalování pozice vozidla. Jde o ochranu vozidla proti odtáhnutí. Tento režim ochrany doporučujeme mít trvale zapnutý. Před jízdou není potřebné GPS ochranu vypínat. Pokud nastartujete vozidlo, GPS ochrana se po dobu jízdy automaticky přeruší Aktivace / deaktivace: **** GSTART Aktivace GPS ochrany **** GSTOP Deaktivace GPS ochrany Spuštění GPS poplachu: Poplach je aktivovaný při změně pozice vozidla při vypnutém zapalování Reakce na poplach Po celou dobu vyhlášení GPS poplachu jsou odesílané poplachové SMS s pozicí vozidla. Frekvence SMS je závislá na nastaveném čase nebo nastavení vzdálenosti (viz. konfigurační příkaz PERIOD). Celkově je zaslaných 10 SMS (10 period) a poplach je ukončený. V případě, že se vozidlo nadále pohybuje, je vyhlášený nový GPS poplach. GPS poplach je možné vypnout prozvoněním telefonního čísla GPS lokalizátoru z autorizovaného telefonního čísla (vypnutí je potvrzené okamžitým odmítnutím hovoru ze strany GPS lokalizátoru). GPS ochrana zůstává aktivní, pokud není ukončená příkazem GSTOP GSTART 4321 GSTOP Po celou dobu trvání GPS poplachu jsou odesílané SMS zprávy s textem GTEXT a pozicí vozidla na předvolené telefonní číslo(a). Příklad přijaté SMS při GPS poplachu: Nastavený text (změna je možná příkazem GTEXT) GPS souřadnice pozice objektu Rychlost objektu, datum Světový čas GMT Poplach! Pozice a rychlost Vaseho vozidla: 50d N 015d E 020km/h :08:23GMT +02:00h Časová korekce (viz. poznámka str. 9) 11

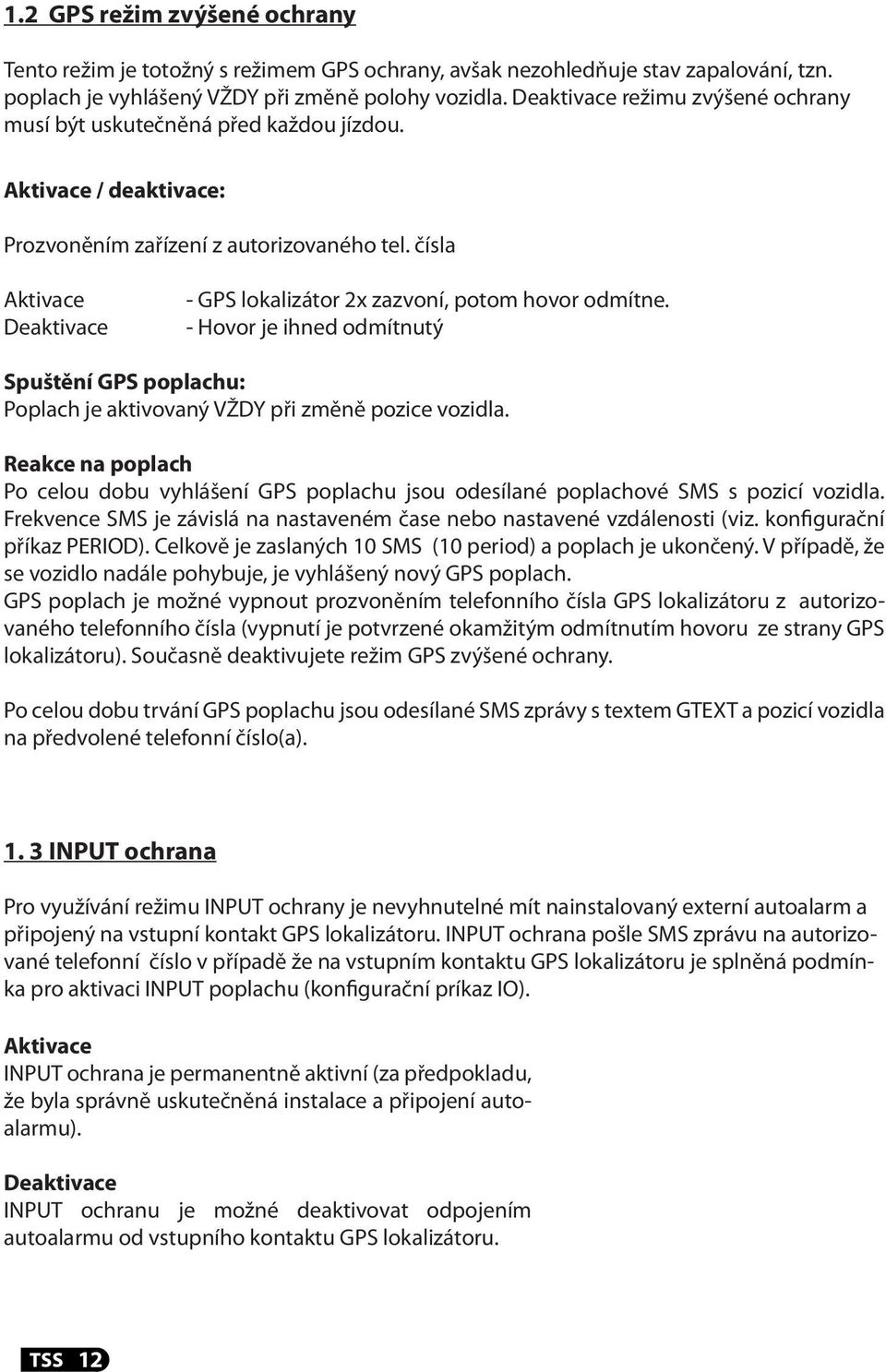

12 1.2 GPS režim zvýšené ochrany Tento režim je totožný s režimem GPS ochrany, avšak nezohledňuje stav zapalování, tzn. poplach je vyhlášený VŽDY při změně polohy vozidla. Deaktivace režimu zvýšené ochrany musí být uskutečněná před každou jízdou. Aktivace / deaktivace: Prozvoněním zařízení z autorizovaného tel. čísla Aktivace Deaktivace - GPS lokalizátor 2x zazvoní, potom hovor odmítne. - Hovor je ihned odmítnutý Spuštění GPS poplachu: Poplach je aktivovaný VŽDY při změně pozice vozidla. Reakce na poplach Po celou dobu vyhlášení GPS poplachu jsou odesílané poplachové SMS s pozicí vozidla. Frekvence SMS je závislá na nastaveném čase nebo nastavené vzdálenosti (viz. konfigurační příkaz PERIOD). Celkově je zaslaných 10 SMS (10 period) a poplach je ukončený. V případě, že se vozidlo nadále pohybuje, je vyhlášený nový GPS poplach. GPS poplach je možné vypnout prozvoněním telefonního čísla GPS lokalizátoru z autorizovaného telefonního čísla (vypnutí je potvrzené okamžitým odmítnutím hovoru ze strany GPS lokalizátoru). Současně deaktivujete režim GPS zvýšené ochrany. Po celou dobu trvání GPS poplachu jsou odesílané SMS zprávy s textem GTEXT a pozicí vozidla na předvolené telefonní číslo(a) INPUT ochrana Pro využívání režimu INPUT ochrany je nevyhnutelné mít nainstalovaný externí autoalarm a připojený na vstupní kontakt GPS lokalizátoru. INPUT ochrana pošle SMS zprávu na autorizované telefonní číslo v případě že na vstupním kontaktu GPS lokalizátoru je splněná podmínka pro aktivaci INPUT poplachu (konfigurační príkaz IO). Aktivace INPUT ochrana je permanentně aktivní (za předpokladu, že byla správně uskutečněná instalace a připojení autoalarmu). Deaktivace INPUT ochranu je možné deaktivovat odpojením autoalarmu od vstupního kontaktu GPS lokalizátoru. 12

13 Spuštění INPUT poplachu: Poplach je aktivovaný při spuštění autoalarmu. Pokud už byl vyhlášený GPS poplach, INPUT poplach se nespustí (ochrana proti zacyklení v případě oboustranné komunikace s autoalarmem). Reakce na poplach Po vyhlášení INPUT poplachu je odeslaná jedna poplachová SMS s informací o narušení vozidla. Součástí této zprávy může být i informace o pozici vozidla a o čase (viz. konfigurační příkaz ITEXT). Příklad přijaté SMS při INPUT poplachu: Byl spusteny autoalarm 2. SMS žádost o oznámení polohy **** POSITION Na příkaz POSITION systém odpoví jednou informační SMS, která obsahuje GPS data. Tento příkaz funguje úplně nezávisle na stavu jednotlivých ochran a na stavu vyhlášených poplachů POSITION Příklad přijaté SMS po vyžádání polohy: Nastavený text (změna je možná příkazem PTEXT) GPS souřadnice pozice objektu Rychlost objektu, datum Světový čas GMT Pozice a rychlost Vaseho vozidla: 49d N 17d E 020km/h :08:23GMT +02:00h Časová korekce (viz. poznámka str. 9) 13

14 3. Ovládání relé pomocí SMS (mimo poplach) **** SWITCH xx xx = Doba přepnutí výstupního relé (po 0,5s, max. 30 vteřin) Parametr x není povinný. Příkaz bez parametru x přepne relé na dobu přednastavenou v konfiguraci příkazem IO SWITCH 40 Příkazem SWITCH je možné přepínat relé v GPS lokalizátoru a tím na dálku zapínat nebo vypínat na určitou dobu zařízení (např. sirénu) 4. Požadavek na stav kreditu předplacené karty v lokalizátoru **** CREDIT xxxxx xxxxx = volané číslo pro zjištění stavu kreditu. Liší se podle operátora (např.: *22#). Systém Vám přepošle zprávu od operátora s informací o stavu kreditu. Funguje pouze při předplacených službách CREDIT *22# 5. STAND BY režim **** OFF V tomto režimu je lokalizátor vypnutý a jeho spotřeba je 0mA. Režim STAND BY se doporučuje pro dlouhodobé odstavení automobilu. V režimu STAND BY lokalizátor nereaguje na SMS příkazy ani prozvonění. Z tohoto režimu je možné zařízení probudit zapnutím zapalování nebo signálem na externím vstupu autoalarmu (spuštění autoalarmu). Díky tomu zůstává aktivní ochrana, která byla nastavená před přechodem do STAND BY režimu OFF Poznámky: 14 GPS lokalizátor je možné přepnout do STAND BY režimu pouze v případě, že úroveň na vstupu externího alarmu je 0. Pokud nemáte připojený GPS lokalizátor k zapalování nebo nemáte připojený autoalarm, v žádném případě nepoužívejte příkaz OFF. Po přepnutí do STAND BY režimu nebudete mít možnost GPS lokalizátor opět aktivovat.

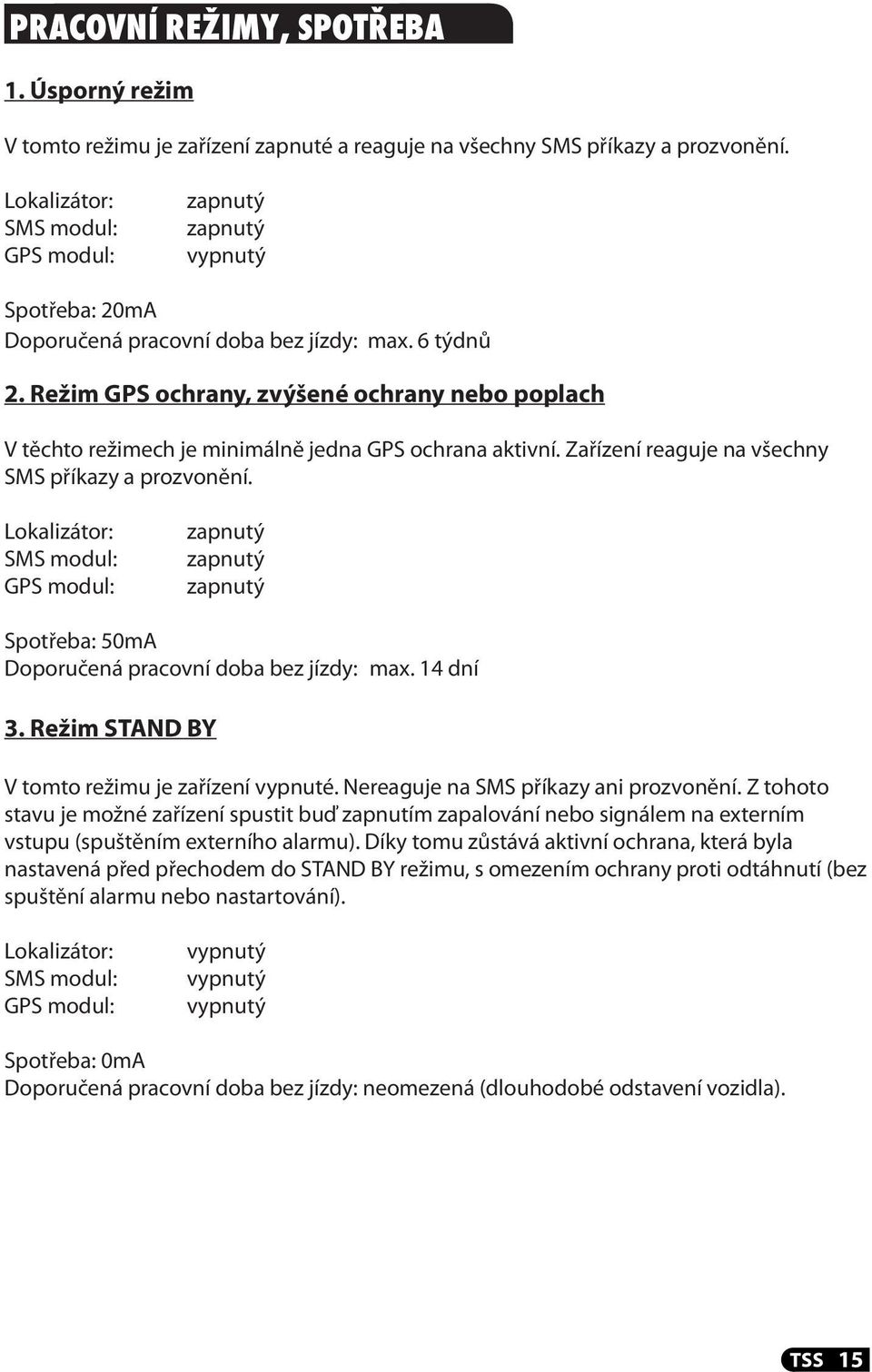

15 Pracovní režimy, spotřeba 1. Úsporný režim V tomto režimu je zařízení zapnuté a reaguje na všechny SMS příkazy a prozvonění. Lokalizátor: SMS modul: GPS modul: zapnutý zapnutý vypnutý Spotřeba: 20mA Doporučená pracovní doba bez jízdy: max. 6 týdnů 2. Režim GPS ochrany, zvýšené ochrany nebo poplach V těchto režimech je minimálně jedna GPS ochrana aktivní. Zařízení reaguje na všechny SMS příkazy a prozvonění. Lokalizátor: SMS modul: GPS modul: zapnutý zapnutý zapnutý Spotřeba: 50mA Doporučená pracovní doba bez jízdy: max. 14 dní 3. Režim STAND BY V tomto režimu je zařízení vypnuté. Nereaguje na SMS příkazy ani prozvonění. Z tohoto stavu je možné zařízení spustit buď zapnutím zapalování nebo signálem na externím vstupu (spuštěním externího alarmu). Díky tomu zůstává aktivní ochrana, která byla nastavená před přechodem do STAND BY režimu, s omezením ochrany proti odtáhnutí (bez spuštění alarmu nebo nastartování). Lokalizátor: SMS modul: GPS modul: vypnutý vypnutý vypnutý Spotřeba: 0mA Doporučená pracovní doba bez jízdy: neomezená (dlouhodobé odstavení vozidla). 15

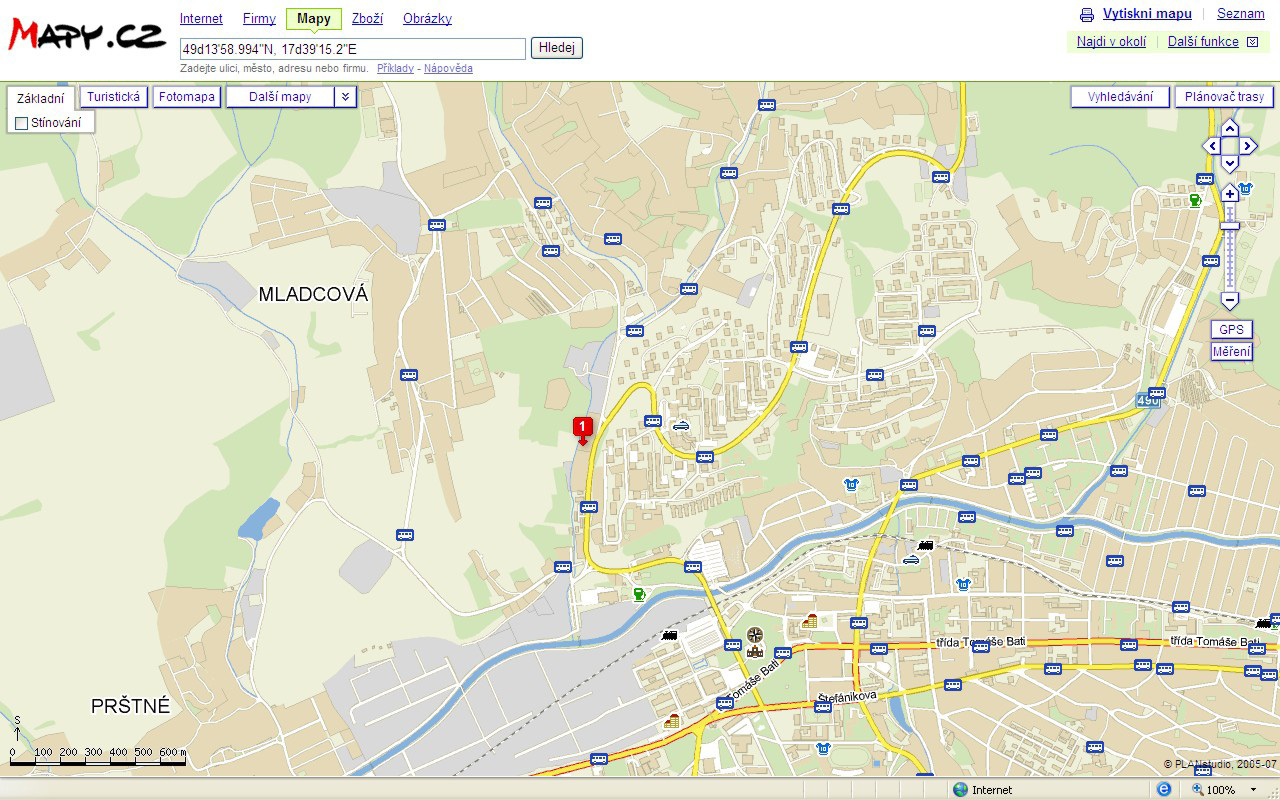

16 VYhledání pozice vozidla na internetu Pokud chcete zobrazit polohu Vašeho vozidla na mapě, máte několik možností. Můžete využít např. GPS navigační přístroj, který Vám polohu Vašeho vozidla po zadání souřadnic zobrazí a taktéž Vás k vozidlu může dovést. Další jednoduchou možností je vyhledávat přesnou pozici vozidla v mapových podkladech, které jsou zdarma přístupné na internetu. Na vyhledávání můžete využít množství serverů nabízejících mapové služby. Uvádíme dva příklady: MAPY.CZ a GOOGLE.COM 1. Vyhledání pozice vozidla na stránce MAPY.CZ 1. Zadejte do Vašeho internetového vyhledávače adresu: mapy.seznam.cz (bez www) 2. Do řádku Najdi na mapách zadejte souřadnice pozice, které jste obdrželi na Váš mobilní telefon. Například: 49d N, 17d E. 3. Zmáčkněte tlačítko Vyhledat a počkejte na zobrazení pozice Vašeho automobilu. Pozice a rychlost Vaseho vozidla: 49d N 17d E 020km/h :08:23GMT +02:00h 16

17 2. Vyhledání pozice vozidla na stránce GOOGLE.COM 1. Zadejte do Vašeho internetového vyhledávače adresu: maps.google.com (bez www) 2. Do řádku Vyhledat na mapě zadejte souřadnice pozice, které jste obdrželi na Váš mobilní telefon. Pozor, v tomto mapovém systému je nutné nahradit v souřadnicích znaky d za znaky (příklad: 49d N 17d E nahraďte souřadnicemi N E). 3. Zmáčkněte tlačítko Hledat mapy a počkejte na zobrazení pozice Vašeho automobilu. Pozice a rychlost Vaseho vozidla: 49d N 17d E 020km/h :08:23GMT +02:00h 17

18 NeJčastější problémy a jejich řešení PROBLÉM Zařízení se nezapne Zařízení se nepřihlásí do sítě GSM - červená LED kontrolka bliká v intervalu 1x za vteřinu Zařízení nereaguje na SMS příkazy Zařízení reaguje na SMS příkazy, ale nereaguje na prozvonění z autorizovaného tel. čísla Zařízení nespouští GPS poplach Zapomněli jste bezpečnostní kód lokalizátoru ŘEŠENÍ Zkontrolujte připojení napájecích vodičů a vodiče vstup zapalování a zapněte zapalování. Zkontrolujte pojistku zařízení. Zkontrolujte správnost vložení SIM karty. Ověřte dostupnost GSM signálu operátora. Ověřte, zda má SIM karta vložená do zařízení vypnutou ochranu PIN kódem. Po úspěšném přihlášení musí červená LED kontrolka blikat v intervalu 1x za 3 vteřiny. Zkontrolujte, zda je zařízení zapnuté a přihlášené do sítě GSM. Přihlášení do sítě GSM ověřte prozvoněním zařízení. U nové SIM karty ověřte, zda na ní byl vymazný telefonní seznam. Ujistěte se, že příkazy zadáváte ve správném formátu s platným bezpečnostním kódem. Před posláním prvního příkazu po zapnutí je nutné počkat, než proběhne kompletní inicializace zařízení (může trvat až 3 min.) a před posláním dalšího SMS příkazu je vždy nutné počkat, než bude zpracovaný předešlý SMS příkaz. Zkontrolujte platnost zadaného autorizovaného telefonního čísla včetně mezinárodní předvoľby příkazem CONFIG. Ověřte, zda je na SIM kartě vložené v lokalizátoru aktivovaná služba CLIP (identifikace volajícího). Zkontrolujte správné připojení a umístění GPS antény. Zkontrolujte správnost zadaných telefonních čísel pro zasílání poplachových SMS zpráv. Vytáhněte ze zařízení SIM kartu a pomocí jiného zařízení (mobilního telefonu) kompletně vymažte telefonní seznam. Po opětovném vložení SIM do lokalizátoru bude zařízení ve výchozím nastavení a přednastavený bezpečnostní kód bude

19 poznámky uživatele 19

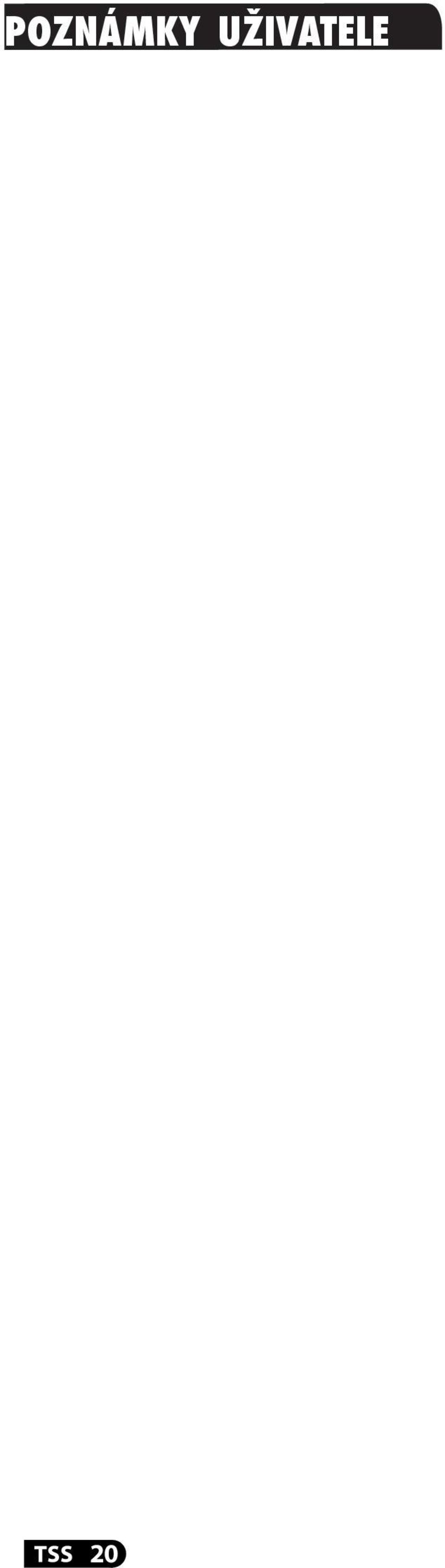

20 poznámky uživatele 20
