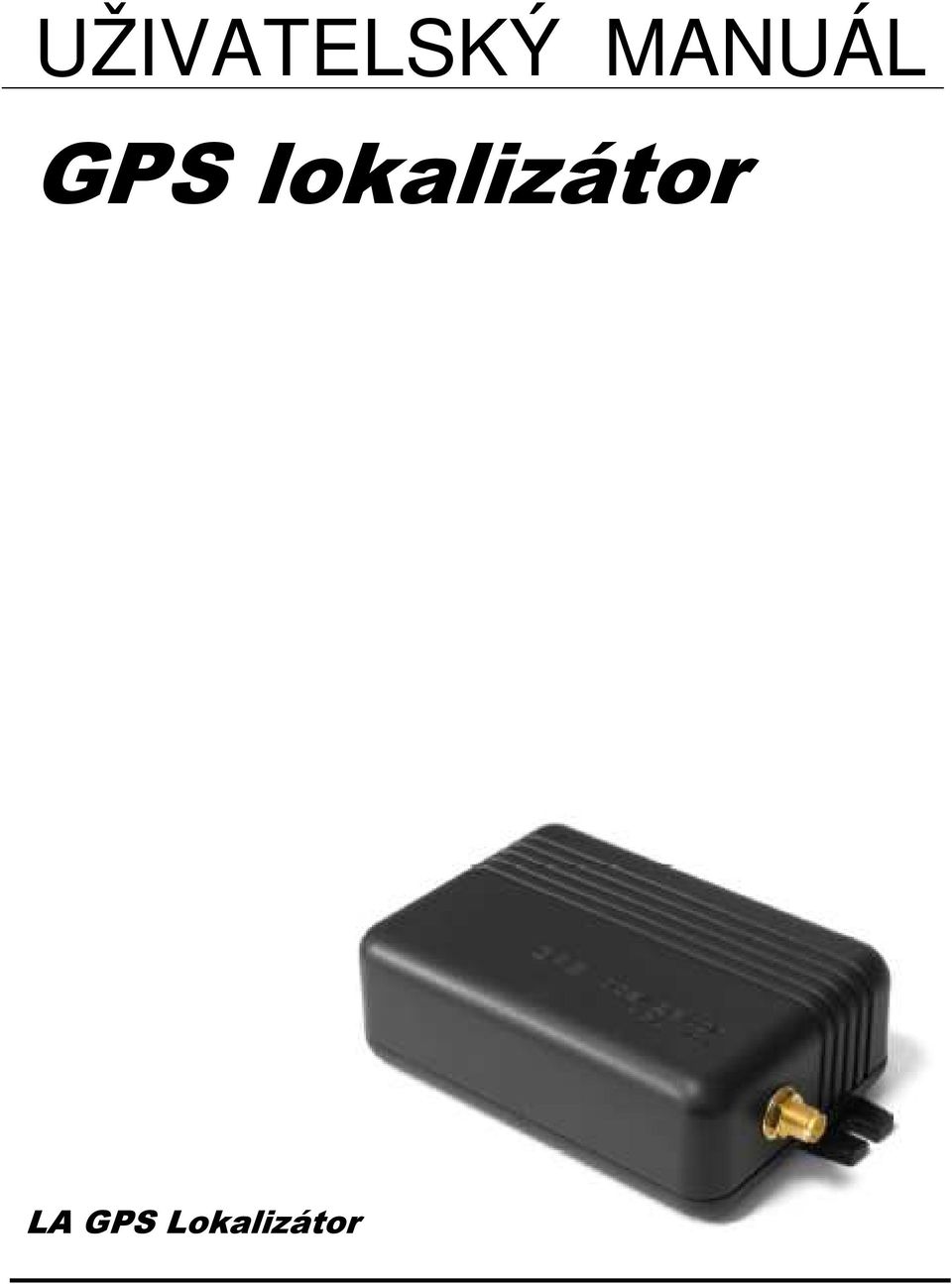

UŽIVATELSKÝ MANUÁL. GPS lokalizátor. LA GPS Lokalizátor

Transkript

1 LA GPS Lokalizátor

2

3 Obsah Obsah 2 Úvod 3 Montáž u 3 Konfigurace u 4 1. Konfigurace vstupů a výstupů u (pouze pro montážníky) 5 2. Zadání telefonních čísel autorizovaných pro poplachová SMS 5 a ovládání režimu GPS zvýšená ostraha 3. Nastavení periody pro odesílání pozice při GPS alarmu 6 4. Změna PIN 6 5. Konfigurace textu SMS odesílané při vyhlášení GPS alarmu 6 6. Konfigurace textu SMS odesílané po vyhlášení INPUT alarmu 7 7. Konfigurace textu SMS odesílané na žádost o sdělení polohy 7 8. Nastavení potvrzování SMS příkazů 7 9. Zjištění konfigurace Reset obnovení továrního nastavení 8 Funkce u 8 1. Ostraha GPS Ostraha GPS zvýšená ostraha INPUT ostraha SMS žádost o sdělení polohy Ovládání relé pomocí SMS (mimo alarm) Dotaz na hodnotu kreditu předplacené karty v u Uvedení u do STAND BY režimu 12 Nalezení pozice vozidla v mapách na internetu Nalezení pozice vozidla na serveru MAPY.CZ Nalezení pozice vozidla na serveru GOOGLE.COM 15 Nejčastější problémy a jejich řešení 16 3

4 Úvod Vážený zákazníku, vlastníte moderní systém GPS lokalizace. Tento systém vám pomůže ochránit vaše mobilní objekty (osobní automobil, nákladní automobil, motocykl, obytný přívěs, stavební stroj, zemědělský stroj, motorový člun atd.) a v případě odcizení vám zašle aktuální souřadnice pozice tohoto objektu na váš mobilní telefon. Systém GPS se skládá z jednotky u a satelitní GPS antény. Jednotka u je zpravidla umístěna na skrytém a těžko přístupném místě (např. u automobilu pod palubní deskou). V jednotce u je umístěna SIM karta mobilního GSM operátora ( disponuje vlastním telefonním číslem). Lze použít paušální nebo předplacené SIM karty. Pokud se rozhodnete použít předplacenou SIM kartu, máte možnost prostřednictvím svého mobilního telefonu kontrolovat hodnotu kreditu. Dobíjení předplacené SIM karty lze opět realizovat z vašeho mobilního telefonu nebo například z bankovního terminálu (informujte se o možnostech vzdáleného dobíjení předplacené SIM karty u svého mobilního GSM operátora). Celý systém s vámi bude komunikovat prostřednictvím SMS, proto je nutné při volbě mobilního operátora věnovat zvýšenou pozornost cenovým sazbám za SMS služby. Doporučujeme také u SIM karty aktivovat službu zahraniční roaming pro případ lokalizace objektu v zahraničí. GPS souřadnice vašeho objektu zaslané z u prostřednictvím SMS služby na váš mobilní telefon je možné vložit do mapových podkladů na internetu a získat přesné místo na mapě (tato služba je zdarma a pokrývá řadu států v Evropě). Jednotka u je připojena k 12V napájecímu zdroji (např. autobaterie). Doporučujeme k jednotce připojit záložní akumulátor pro případ, že bude při odcizení vašeho objektu hlavní zdroj napájení záměrně vyřazen z provozu. disponuje dalšími uživatelskými funkcemi, o kterých se podrobně dočtete v kapitole Funkce u. Montáž u je určený pro samostatnou montáž nebo jako příslušenství k autoalarmům. Montáž GPS lokalizátoru svěřte odbornému servisu. Držák SIM 1. Odšroubujte zadní kryt u a vložte SIM kartu do držáku. Na SIM kartě je potřebné vypnout ochranu PIN kódem a vymazat telefonní seznam. 2. Připojte jednotlivé vodiče kabelového svazku podle schématu. Během připojování vodičů musí být konektor odpojený od u. Pojistka 4

5 Žlutý, červený a černý vodič musí být zapojeny vždy, zapojení ostatních vodičů je nepovinné. Pokud některé vodiče nezapojíte, nebudete moci využívat příslušné funkce systému! 3. Připojte k jednotce GPS anténu a konektor kabelového svazku. GPS anténa musí být umístěna vodorovně a nesmí být stíněna kovovými díly. 4. Zapněte a vypněte zapalování. Zařízení je nyní zapnuto. Vyčkejte cca 3 min., než proběhne kompletní inicializace. Po této době je zařízení připraveno přijímat konfigurační SMS příkazy. umožňuje připojit záložní akumulátor na konektory kabelového svazku (černý a červenobílý vodič). Nabíjení záložního akumulátoru probíhá automaticky při jízdě automobilu. Výdrž akumulátoru se liší podle kapacity a provozního režimu. Při použití 1,2Ah akumulátoru je jeho výdrž v režimu GPS ostrahy (energeticky nejnáročnější režim) minimálně 24 hodin. Doporučujeme použít olověný akumulátor 12V/1,2Ah. Konfigurace u se konfiguruje pomocí příkazů, které jsou zasílány formou SMS z vašeho mobilního telefonu na telefonní číslo u. Konfigurační příkaz je vždy zasílán společně s PIN kódem, který vymezuje oprávněné osoby. PIN kód je čtyřmístné číslo a lze ho měnit. Implicitně je PIN kód nastaven na hodnotu 4321 (dále jsou v textu místo PIN kódu použity znaky ****). Konfigurační příkazy lze zadávat malými nebo velkými písmeny, parametry příkazů je však nutné zadávat velkými písmeny. Konfigurační příkazy nemusí být zasílány pouze z Autorizovaného telefonního čísla. 5

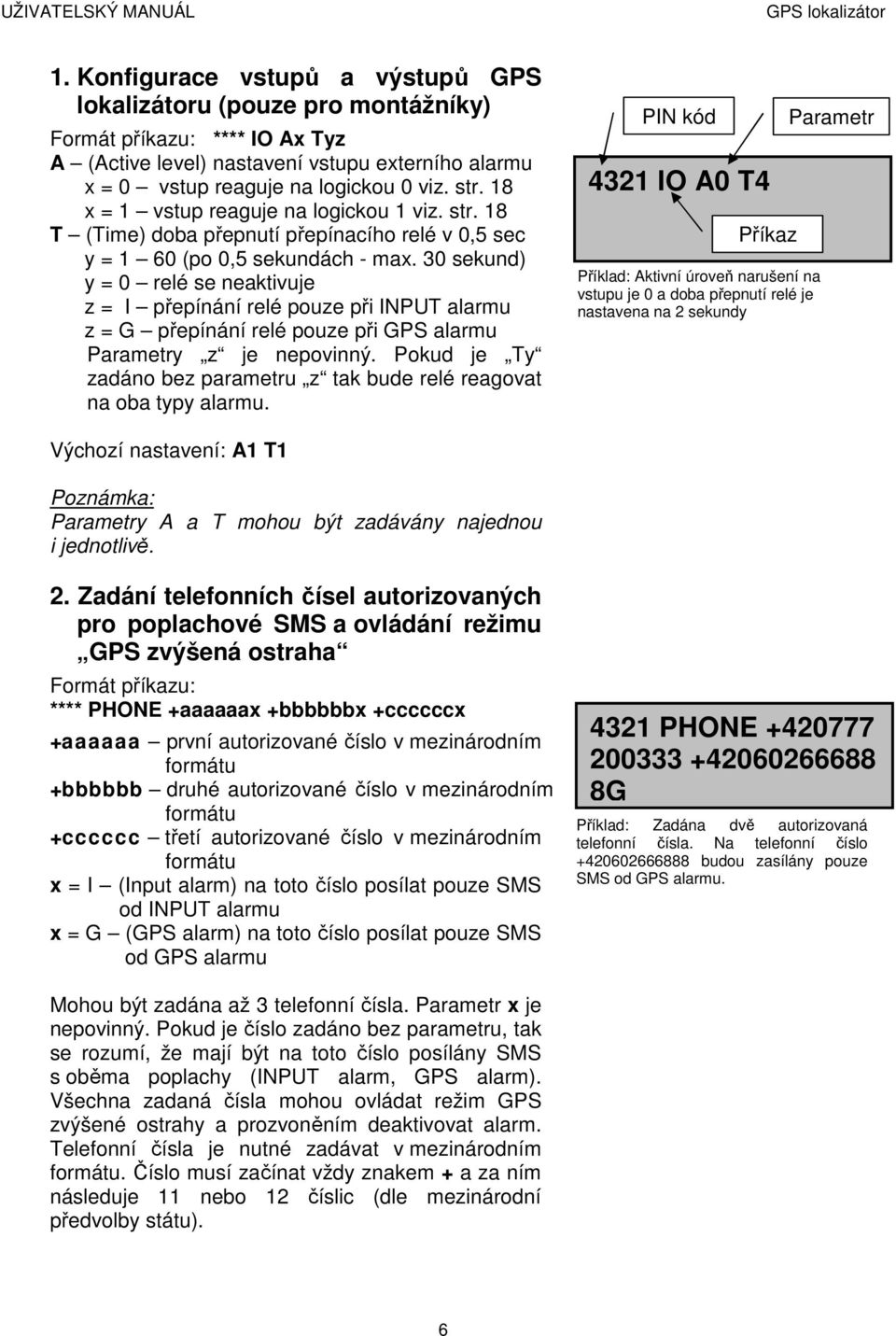

6 1. Konfigurace vstupů a výstupů GPS lokalizátoru (pouze pro montážníky) Formát příkazu: **** IO Ax Tyz A (Active level) nastavení vstupu externího alarmu x = 0 vstup reaguje na logickou 0 viz. str. 18 x = 1 vstup reaguje na logickou 1 viz. str. 18 T (Time) doba přepnutí přepínacího relé v 0,5 sec y = 1 60 (po 0,5 sekundách - max. 30 sekund) y = 0 relé se neaktivuje z = I přepínání relé pouze při INPUT alarmu z = G přepínání relé pouze při GPS alarmu Parametry z je nepovinný. Pokud je Ty zadáno bez parametru z tak bude relé reagovat na oba typy alarmu. PIN kód 4321 IO A0 T4 Příkaz Příklad: Aktivní úroveň narušení na vstupu je 0 a doba přepnutí relé je nastavena na 2 sekundy Parametr Výchozí nastavení: A1 T1 Parametry A a T mohou být zadávány najednou i jednotlivě. 2. Zadání telefonních čísel autorizovaných pro poplachové SMS a ovládání režimu GPS zvýšená ostraha Formát příkazu: **** PHONE +aaaaaax +bbbbbbx +ccccccx +aaaaaa první autorizované číslo v mezinárodním formátu +bbbbbb druhé autorizované číslo v mezinárodním formátu +cccccc třetí autorizované číslo v mezinárodním formátu x = I (Input alarm) na toto číslo posílat pouze SMS od INPUT alarmu x = G (GPS alarm) na toto číslo posílat pouze SMS od GPS alarmu 4321 PHONE G Příklad: Zadána dvě autorizovaná telefonní čísla. Na telefonní číslo budou zasílány pouze SMS od GPS alarmu. Mohou být zadána až 3 telefonní čísla. Parametr x je nepovinný. Pokud je číslo zadáno bez parametru, tak se rozumí, že mají být na toto číslo posílány SMS s oběma poplachy (INPUT alarm, GPS alarm). Všechna zadaná čísla mohou ovládat režim GPS zvýšené ostrahy a prozvoněním deaktivovat alarm. Telefonní čísla je nutné zadávat v mezinárodním formátu. Číslo musí začínat vždy znakem + a za ním následuje 11 nebo 12 číslic (dle mezinárodní předvolby státu). 6

7 U autorizovaných telefonních čísel je nutné aktivovat službu CLIP (identifikace volajícího). Pokud tato služba nebude aktivní, nelze ovládat funkci zvýšené GPS ostrahy a ovládat prozvoněním. 3. Nastavení periody pro odesílání pozice při GPS alarmu Formát příkazu: **** PERIOD Dxx (nebo Tyy) D (Distance) vzdálenost v Km pro periodické odeslání SMS s pozicí (xx = 1 až 60) T (Time) čas v minutách pro periodické odesílání SMS (yy = 1 až 60) Výchozí nastavení: T PERIOD D3 Příklad: Po spuštění GPS alarmu se SMS zasílají vždy po ujetých 3 Km Musí být zadán pouze jeden parametr. Po spuštění GPS alarmu se odešle první SMS ihned a další SMS se odesílají buď po nastavené ujeté vzdálenosti v Km nebo po nastaveném čase v minutách. Počet odeslaných SMS při jednom alarmu je 10. Poté je GPS alarm automaticky deaktivován. Nastavený režim ostrahy je ale stále aktivní. Pokud se vozidlo nadále pohybuje, je vyhlášen nový GPS alarm. 4. Změna PIN Formát příkazu: **** PIN xxxx yyyy xxxx nový PIN kód yyyy potvrzení nového PIN kódu Výchozí nastavení: 4321 Doporučujeme změnit PIN kód co nejdříve. 5. Konfigurace textu SMS odesílané při vyhlášení GPS alarmu Formát příkazu: **** GTEXT xxxxx xxxxx vlastní text hlášení (max. 52 znaků) Výchozí nastavení: Alarm! Position and speed of your car: 4321 PIN Příklad: Změna PIN kódu z 4321 na GTEXT Alarm! Pozice a rychlost vaseho vozu: Příklad: Nastavení vlastního GTEXTu SMS s GTEXTem se odesílá při vyhlášení GPS alarmu na přednastavená telefonní čísla. Po tomto textu budou v poplachové SMS následovat GPS data. 7

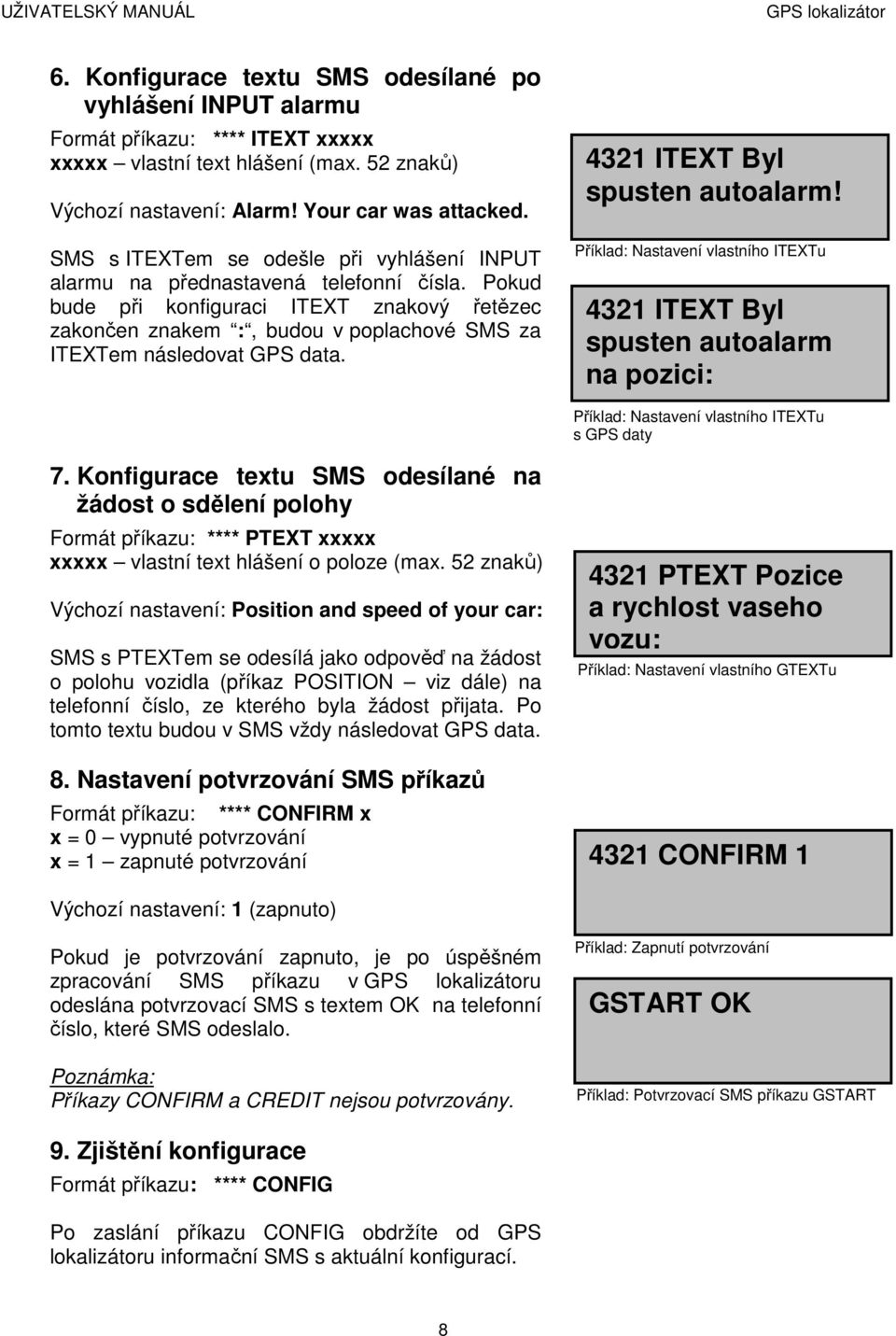

8 6. Konfigurace textu SMS odesílané po vyhlášení INPUT alarmu Formát příkazu: **** ITEXT xxxxx xxxxx vlastní text hlášení (max. 52 znaků) Výchozí nastavení: Alarm! Your car was attacked. SMS s ITEXTem se odešle při vyhlášení INPUT alarmu na přednastavená telefonní čísla. Pokud bude při konfiguraci ITEXT znakový řetězec zakončen znakem :, budou v poplachové SMS za ITEXTem následovat GPS data ITEXT Byl spusten autoalarm! Příklad: Nastavení vlastního ITEXTu 4321 ITEXT Byl spusten autoalarm na pozici: Příklad: Nastavení vlastního ITEXTu s GPS daty 7. Konfigurace textu SMS odesílané na žádost o sdělení polohy Formát příkazu: **** PTEXT xxxxx xxxxx vlastní text hlášení o poloze (max. 52 znaků) Výchozí nastavení: Position and speed of your car: SMS s PTEXTem se odesílá jako odpověď na žádost o polohu vozidla (příkaz POSITION viz dále) na telefonní číslo, ze kterého byla žádost přijata. Po tomto textu budou v SMS vždy následovat GPS data. 8. Nastavení potvrzování SMS příkazů Formát příkazu: **** CONFIRM x x = 0 vypnuté potvrzování x = 1 zapnuté potvrzování 4321 PTEXT Pozice a rychlost vaseho vozu: Příklad: Nastavení vlastního GTEXTu 4321 CONFIRM 1 Výchozí nastavení: 1 (zapnuto) Pokud je potvrzování zapnuto, je po úspěšném zpracování SMS příkazu v u odeslána potvrzovací SMS s textem OK na telefonní číslo, které SMS odeslalo. Příkazy CONFIRM a CREDIT nejsou potvrzovány. Příklad: Zapnutí potvrzování GSTART OK Příklad: Potvrzovací SMS příkazu GSTART 9. Zjištění konfigurace Formát příkazu: **** CONFIG Po zaslání příkazu CONFIG obdržíte od GPS lokalizátoru informační SMS s aktuální konfigurací. 8

9 Autorizované číslo zasílá se INPUT a GPS alarm Autorizované číslo zasílá se GPS alarm (parametr G) Autorizované číslo zasílá se INPUT alarm (parametr I) Konfigurace vstupů a výstupů (informace pro servis) Nastavení periody pro odesílání SMS při GPS alarmu Nastavení potvrzování zpracovaných SMS 1 zapnuto Stav GPS ostrahy 0 vypnuto Stav GPS zvýšené ostrahy 1 zapnuto CONFIG: PHONE G I, IO A1 T01, PERIOD T01, CONFIRM 1, GPS 0, GPSS 1 Příklad: Obdržená informační SMS s aktuální konfigurací 10. Reset obnovení továrního nastavení Formát příkazu: **** RESET Nastaví všechny parametry do výchozího nastavení. Po odeslání příkazu probíhá kompletní inicializace zařízení a je nutné počkat minimálně 3 minuty, než bude zařízení znovu připraveno pro přijetí dalších příkazů. Na nastavený PIN nemá tato funkce vliv. PIN lze nulovat pouze smazáním SIM karty! 4321 RESET Příklad: Reset u Funkce u Funkce u se ovládají pomocí příkazů, které jsou zasílány formou SMS z vašeho mobilního telefonu na telefonní číslo u. Příkaz je vždy zasílán společně s PIN kódem, který vymezuje oprávněné osoby. PIN kód je čtyřmístné číslo a lze ho měnit. Implicitně je PIN kód nastaven na hodnotu 4321 (dále jsou v textu místo PIN kódu použity znaky ****). Příkazy lze zadávat malými nebo velkými písmeny, parametry příkazů je však nutné zadávat velkými písmeny. Příkazy nemusí být zasílány pouze z Autorizovaného telefonního čísla. 1. Ostraha lze používat pro ostrahu samostatně nebo ve spojení s externím autoalarmem. Pokud používáte lokalizátor samostatně, můžete využívat režimy GPS ostraha a GPS zvýšená ostraha. 9

10 Pokud připojíte k lokalizátoru externí autoalarm, pak máte ještě navíc k dispozici režim INPUT ostraha GPS ostraha GPS ostraha vyhlásí alarm, pokud se změní při vypnutém zapalování pozice vozidla. Jedná se o ochranu proti odtažení vozidla. Tento typ ostrahy doporučujeme mít zapnutý trvale. Před jízdou tuto ostrahu není potřeba deaktivovat. Pokud nastartujete vůz, GPS ostraha se sama po dobu jízdy automaticky přeruší. Aktivace ostrahy: GPS ostraha se aktivuje příkazem GSTART. Pokud je ostraha takto aktivována, tak po každém vypnutí zapalování je vaše vozidlo automaticky střeženo. Deaktivace ostrahy: Ostrahu lze vypnout příkazem GSTOP. Před každou jízdou není potřeba deaktivace příkazem GSTOP, protože při startu automobilu dochází automaticky k přerušení střežení. Vyhlášení GPS alarmu: Alarm je aktivován při změně pozice vozidla pokud je zároveň splněna podmínka vypnutého zapalování. Reakce na alarm: Po celou dobu vyhlášení GPS alarmu jsou odesílány poplachové SMS s pozicí vozidla. Četnost SMS je závislá na nastaveném čase nebo nastavené vzdálenosti (viz. konfigurační příkaz PERIOD). Cekem je zasláno 10 SMS (10 period) a alarm je ukončen. V případě, že se vozidlo nadále pohybuje, je vyhlášen nový GPS alarm. GPS alarm lze vypnout prozvoněním telefonního čísla u z autorizovaného telefonního čísla (vypnutí je potvrzeno okamžitým odmítnutím hovoru ze strany u). GPS ostraha zůstává aktivní, dokud není ukončena příkazem GSTOP. PIN kód 4321 GSTART 4321 GSTOP Příkaz Příklad: Aktivace GPS ostrahy Příklad: Deaktivace GPS ostrahy Implicitně nastavený text (změna je možná příkazem GTEXT) GPS souřadnice pozice Rychlost objektu, datum Světový čas GMT Časová korekce (viz. poznámka) Alarm! Position and speed of your car: 50d N 015d E 020km/h :02:04GMT +02:00h Příklad: Poplachová SMS GPS alarm 10

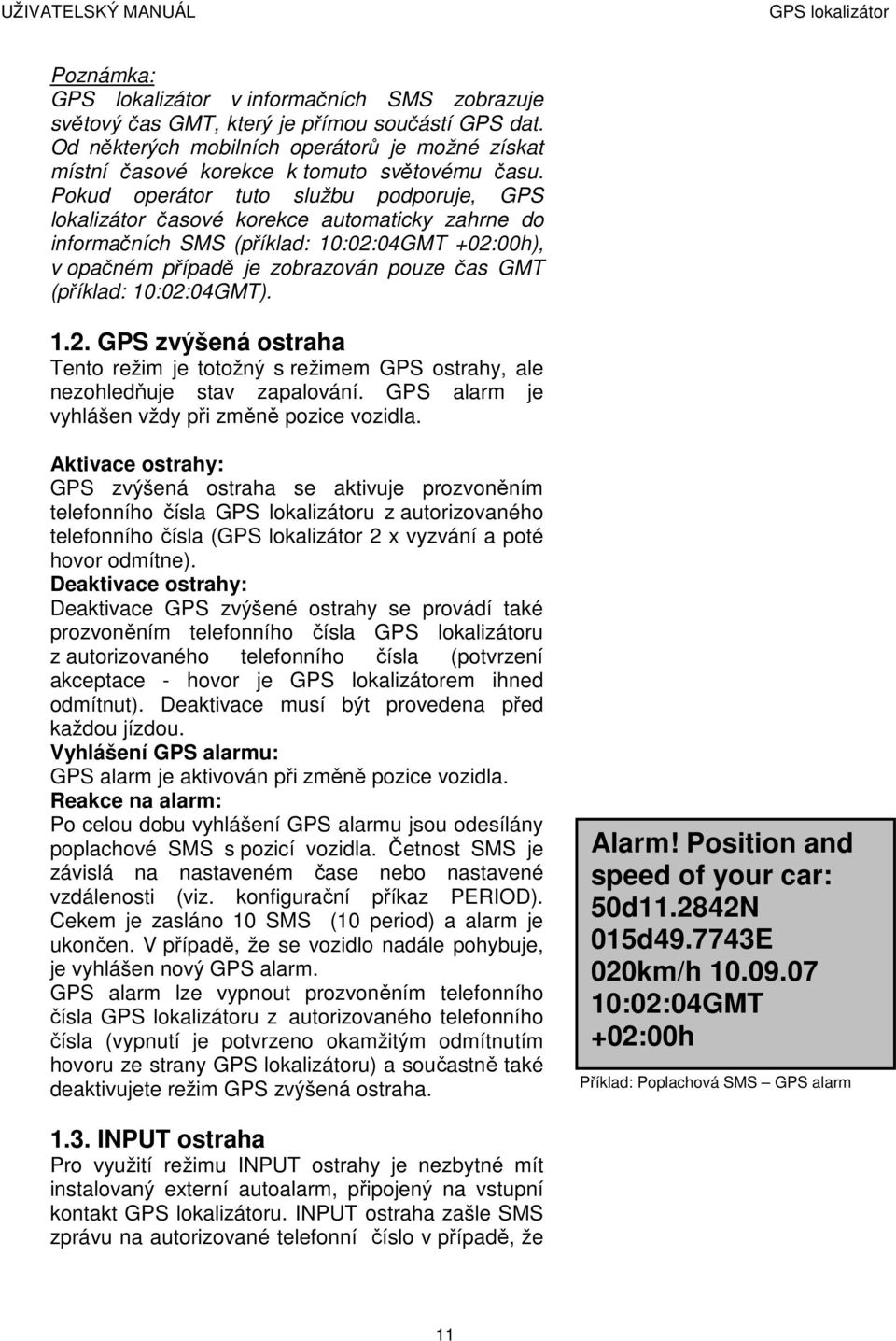

11 v informačních SMS zobrazuje světový čas GMT, který je přímou součástí GPS dat. Od některých mobilních operátorů je možné získat místní časové korekce k tomuto světovému času. Pokud operátor tuto službu podporuje, GPS lokalizátor časové korekce automaticky zahrne do informačních SMS (příklad: 10:02:04GMT +02:00h), v opačném případě je zobrazován pouze čas GMT (příklad: 10:02:04GMT) GPS zvýšená ostraha Tento režim je totožný s režimem GPS ostrahy, ale nezohledňuje stav zapalování. GPS alarm je vyhlášen vždy při změně pozice vozidla. Aktivace ostrahy: GPS zvýšená ostraha se aktivuje prozvoněním telefonního čísla u z autorizovaného telefonního čísla ( 2 x vyzvání a poté hovor odmítne). Deaktivace ostrahy: Deaktivace GPS zvýšené ostrahy se provádí také prozvoněním telefonního čísla u z autorizovaného telefonního čísla (potvrzení akceptace - hovor je em ihned odmítnut). Deaktivace musí být provedena před každou jízdou. Vyhlášení GPS alarmu: GPS alarm je aktivován při změně pozice vozidla. Reakce na alarm: Po celou dobu vyhlášení GPS alarmu jsou odesílány poplachové SMS s pozicí vozidla. Četnost SMS je závislá na nastaveném čase nebo nastavené vzdálenosti (viz. konfigurační příkaz PERIOD). Cekem je zasláno 10 SMS (10 period) a alarm je ukončen. V případě, že se vozidlo nadále pohybuje, je vyhlášen nový GPS alarm. GPS alarm lze vypnout prozvoněním telefonního čísla u z autorizovaného telefonního čísla (vypnutí je potvrzeno okamžitým odmítnutím hovoru ze strany u) a součastně také deaktivujete režim GPS zvýšená ostraha. Alarm! Position and speed of your car: 50d N 015d E 020km/h :02:04GMT +02:00h Příklad: Poplachová SMS GPS alarm 1.3. INPUT ostraha Pro využití režimu INPUT ostrahy je nezbytné mít instalovaný externí autoalarm, připojený na vstupní kontakt u. INPUT ostraha zašle SMS zprávu na autorizované telefonní číslo v případě, že 11

12 na vstupním kontaktu u je splněna podmínka pro aktivaci INPUT alarmu. Připojení externího autoalarmu svěřte odbornému servisu. Aktivace ostrahy: INPUT ostraha je permanentně aktivní (za předpokladu, že byla provedená správná instalace a propojení externího autoalarmu s lokalizátorem). Deaktivace ostrahy: INPUT ostrahu lze deaktivovat odpojením externího alarmu od vstupního kontaktu u. Vyhlášení INPUT alarmu: INPUT alarm je vyhlášen při spuštění externího autoalarmu. Pokud již byl vyhlášen GPS alarm, INPUT alarm se nevyhlašuje (ochrana proti zacyklení v případě oboustranné komunikace s externím autoalarmem). Reakce na alarm: Po vyhlášení INPUT alarmu je odeslána jedna poplachová SMS s informací o narušení vozidla. Součástí této zprávy může být také informace o pozici vozidla a času (viz. konfigurační příkaz ITEXT). 2. SMS žádost o sdělení polohy Formát příkazu: **** POSITION Na příkaz POSITION systém odpoví jednou informační SMS, která obsahuje GPS data. Tento příkaz funguje zcela nezávisle na stavu jednotlivých ostrah a na stavu vyhlášených alarmů. Alarm! Your car was attacked. Příklad: Poplachová SMS INPUT alarm 4321 POSITION Příklad: Zjišťování momentální GPS pozice Implicitně nastavený text (změna je možná příkazem PTEXT) GPS souřadnice pozice Rychlost objektu, datum Světový čas GMT Časová korekce Position and speed of your car: 50d N 015d E 000km/h :02:04GMT +02:00h Příklad: Odpověď na žádost o sdělení polohy 12

13 3. Ovládání relé pomocí SMS (mimo alarm) Formát příkazu: **** SWITCH x x doba přepnutí relé v 0,5 sec (x = 1 60) Parametr x není povinný. Příkaz bez parametru x přepne relé na dobu přednastavenou v konfiguraci příkazem IO. Příkazem SWITCH lze přepínat relé v GPS lokalizátoru a tím na dálku zapínat nebo odpínat na omezenou dobu určité zařízení (například sirénu). 4. Dotaz na hodnotu kreditu předplacené karty v u Formát příkazu: **** CREDIT xxxxx xxxxx vytáčené číslo pro zjištění hodnoty kreditu na SIM kartě. Toto číslo se liší podle GSM mobilního operátora. Informujte se u svého GSM operátora. Systém odpoví zprávou GSM mobilního operátora s informací o momentální hodnotě kreditu na SIM kartě. Funguje pouze u předplacených karet SWITCH 40 Příklad: Přepne relé na 20 sekund 4321 CREDIT *104*# Příklad: Zjistí stav kreditu na předplacené SIM kartě (O 2 CZ) v u 5. Uvedení u do STAND BY režimu Formát příkazu: **** OFF V režimu STAND BY je vypnut a jeho spotřeba je 0 ma. Režim STAND BY se doporučuje pro dlouhodobé odstavení automobilu (např. zimní měsíce) OFF Příklad: Zapnutí STAND BY režimu Režim Popis Spotřeba Klidový Zařízení je zapnuté, reaguje na veškeré SMS příkazy. GPS ostraha a GPS zvýšená ostraha je vypnutá. max. 20mA Doporučená doba bez jízdy je maximálně 6 týdnů. GPS ostraha Zařízení je zapnuté, reaguje na veškeré SMS příkazy. Alespoň jedna GPS ostraha je aktivní. STAND BY Zařízení je vypnuto, nereaguje na SMS příkazy. Tabulka spotřeby energie u max. 50mA Doporučená doba bez jízdy je maximálně 2 týdny. 0mA Doporučená doba bez jízdy je neomezená. 13

14 V režimu STAND BY lokalizátor nereaguje na SMS příkazy ani prozvonění. Z tohoto stavu lze zařízení vzbudit buď zapnutím zapalování nebo signálem na externím vstupu (spuštěním externího autoalarmu). Díky tomu zůstává aktivní ochrana, která byla nastavena před přechodem do STAND BY režimu, s omezením ochrany proti odtahu vozidla (bez spuštění alarmu nebo nastartování). Upozornění: Pokud nemáte připojený k zapalování nebo připojený externí autoalarm, v žádném případě nepoužívejte příkaz OFF. Po přepnutí do STAND BY režimu nebudete mít možnost opět aktivovat. lze přepnout do STAND BY režimu pouze v případě, že klidová úroveň na externím vstupu je 0. V opačném případě nelze funkci STAND BY využívat. 14

15 Nalezení pozice vozidla v mapách na internetu Pokud chcete zobrazit polohu vašeho vozidla na mapě, máte několik možností. Ti uživatelé, kteří vlastní osobní navigační systém, mají možnost souřadnice zadat do navigačního přístroje. Další komfortní metodou je vyhledávat přesnou pozici vozidla v mapových podkladech, které jsou zdarma přístupné na internetu. Pro vyhledávání můžete využít řadu serverů nabízejících mapové služby. My zde uvádíme dva nejznámější servery a to MAPY.CZ a GOOGLE. 1. Nalezení pozice vozidla na serveru MAPY.CZ a) Zadejte do vašeho internetového vyhledávače adresu b) Do řádku Zadejte ulici, město, adresu nebo firmu zadejte souřadnice pozice, které jste obdrželi na váš mobilní telefon. Pozor, do tohoto mapového systému je však nutné nahradit v souřadnicích pozice znaky d za znaky (příklad: 50d N 015d E nahrazeno za N E). c) Stlačte tlačítko Hledej a vyčkejte na zobrazení pozice Vašeho vozidla. Position and speed of your car: 50d N 015d E 000km/h :02:04GMT +02:00h 15

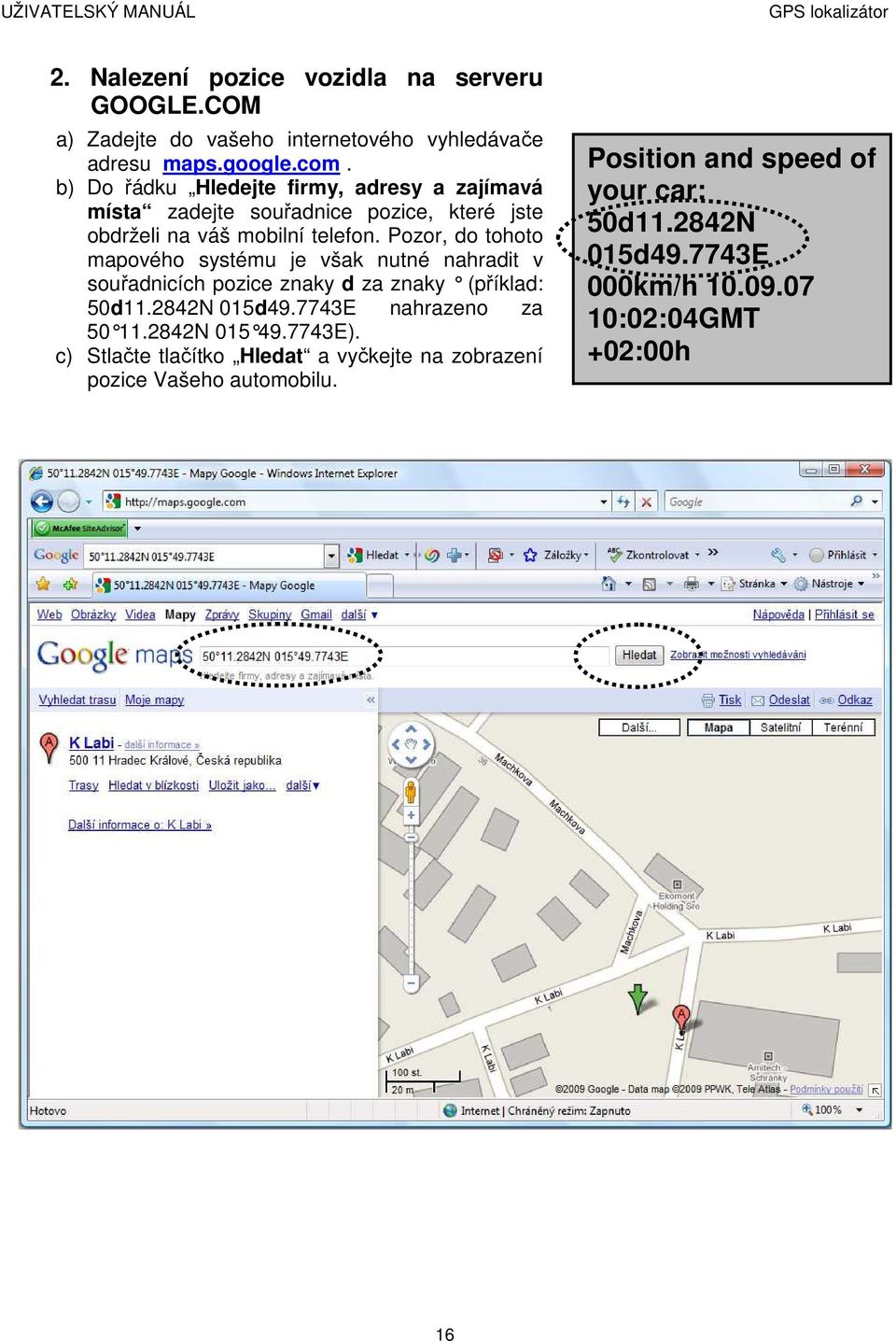

16 2. Nalezení pozice vozidla na serveru GOOGLE.COM a) Zadejte do vašeho internetového vyhledávače adresu maps.google.com. b) Do řádku Hledejte firmy, adresy a zajímavá místa zadejte souřadnice pozice, které jste obdrželi na váš mobilní telefon. Pozor, do tohoto mapového systému je však nutné nahradit v souřadnicích pozice znaky d za znaky (příklad: 50d N 015d E nahrazeno za N E). c) Stlačte tlačítko Hledat a vyčkejte na zobrazení pozice Vašeho automobilu. Position and speed of your car: 50d N 015d E 000km/h :02:04GMT +02:00h 16

17 Nejčastější problémy a jejich řešení PROBLÉM ŘEŠENÍ Zařízení se nezapne Zkontrolujte připojení napájecích vodičů a vodiče vstup zapalování a zapněte zapalování. Zkontrolujte pojistku zařízení. Zařízení se nepřihlásí Zkontrolujte správnost vložení SIM karty. do sítě GSM - červená Ověřte dostupnost GSM signálu operátora. led bliká v intervalu 1x Ověřte, zda má SIM karta vložená v zařízení vypnutou za sekundu ochranu PIN kódem. Po úspěšném přihlášení musí červená led blikat v intervalu 1x za 3 sekundy. Zařízení nereaguje na SMS příkazy Zařízení reaguje na SMS příkazy, ale nereaguje na prozvonění z autorizovaného tel. čísla Zařízení nevyhlašuje GPS alarm Zapomněl jsem PIN lokalizátoru Zkontrolujte, zda je zařízení zapnuto a přihlášeno do sítě GSM. Přihlášení do sítě GSM ověřte prozvoněním zařízení. U nově vložené SIM karty ověřte, zda na ní byl smazán telefonní seznam. Ujistěte se, že příkazy zadáváte ve správném formátu s platným PIN kódem. Před posláním prvního příkazu po zapnutí je nutné vyčkat, než proběhne kompletní inicializace zařízení (může trvat až 3 min.) a před posláním dalšího SMS příkazu je vždy nutné vyčkat, než bude zpracován předešlý SMS příkaz. Zkontrolujte platnost zadaného autorizovaného telefonního čísla včetně mezinárodní předvolby příkazem CONFIG. Ověřte, zda má autorizované telefonní číslo aktivovanou službu CLIP (identifikace volajícího). Zkontrolujte správné připojení a umístění GPS antény. Zkontrolujte správnost zadaných telefonních čísel pro zasílání poplachových SMS. Vyjměte ze zařízení SIM kartu a pomocí jiného zařízení (mobilního telefonu) kompletně vymažte její telefonní seznam. Po opětovném vložení SIM do lokalizátoru bude zařízení ve výchozím nastavení a přednastavený PIN bude

18 Pozn. k nastavení INPUT alarmu: Standardně je nastavený na logickou 1. To znamená, že input alarm je aktivován 12V DC signálem, který je delší než 0,8s. Pokud je nastavená logická 0, potom je vstup GPS alarmu neustále napájen 12V DC a input alarm je aktivován uzemněním (výpadkem 12V DC) které je delší než 0,8s.
