Kulířovský žleb. Lesní cesta. VLS ČR, s. p. divize Plumlov. ZHOTOVITEL: MSS projekt s. r. o. OBJEDNATEL: VLS ČR, s. p. divize Plumlov DATUM: 6/2013

Transkript

1 Lesní cesta Kulířovský žleb VLS ČR, s. p. divize Plumlov ZHOTOVITEL: MSS projekt s. r. o. OBJEDNATEL: VLS ČR, s. p. divize Plumlov DATUM: 6/2013 VYHOTOVIL: Bc. Jan Hříbek ČÍSLO PARÉ:

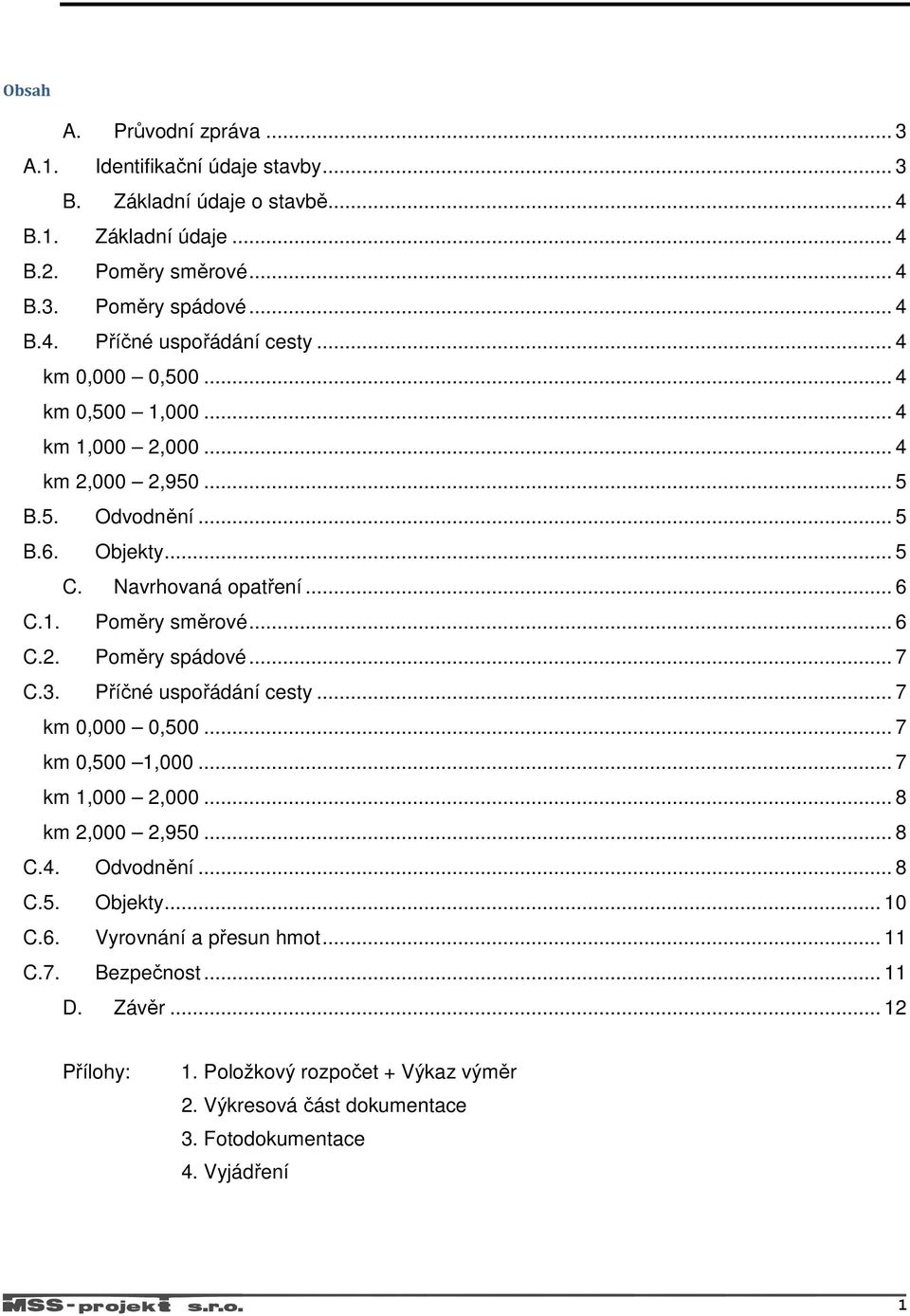

2 Obsah A. Průvodní zpráva... 3 A.1. Identifikační údaje stavby... 3 B. Základní údaje o stavbě... 4 B.1. Základní údaje... 4 B.2. Poměry směrové... 4 B.3. Poměry spádové... 4 B.4. Příčné uspořádání cesty... 4 km 0,000 0, km 0,500 1, km 1,000 2, km 2,000 2, B.5. Odvodnění... 5 B.6. Objekty... 5 C. Navrhovaná opatření... 6 C.1. Poměry směrové... 6 C.2. Poměry spádové... 7 C.3. Příčné uspořádání cesty... 7 km 0,000 0, km 0,500 1, km 1,000 2, km 2,000 2, C.4. Odvodnění... 8 C.5. Objekty C.6. Vyrovnání a přesun hmot C.7. Bezpečnost D. Závěr Přílohy: 1. Položkový rozpočet + Výkaz výměr 2. Výkresová část dokumentace 3. Fotodokumentace 4. Vyjádření 1

3 TECHNICKÁ ZPRÁVA 2

4 A. Průvodní zpráva A.1. Identifikační údaje stavby Název stavby: Lesní cesta Kulířovský Žleb Místo stavby: Charakter stavby: Kraj: Katastrální území: Okres: Rozsah PD: vojenský prostor, p. č. 12, 13 k. ú. Doubrava u Březiny ZÚ je u napojení na silnici 3. třídy č KÚ je po 2,950 km na křížení s lesní cestou investice Jihomoravský Doubrava u Březiny Vyškov Investor stavby, jeho sídlo nebo místo podnikání: VLS ČR, s. p. divize Plumlov zjednodušená PD ke stavebnímu řízení Projektant, jeho sídlo nebo místo podnikání, údaje o živnostenském oprávnění a autorizaci osob, hlavní inženýr projektu, zodpovědný projektant, IČ a jeho podzhotovitelé s identifikačními údaji: MSS-projekt s.r.o, Karlovo náměstí 5, Praha 2, pobočka Žerotínova 992, Vsetín Živnostenské oprávnění: Projektová činnost ve výstavbě ev.č ze dne IČO : Zpracovatel: Ing. Martin Mynařík, ČKAIT Zodpovědný projektant: Ing. Milan Koňař, ČKAIT Rozsah úprav: Délka úpravy: 2 950m Šířka zpevnění v koruně: 3,5 m Trubní propustek DN 600 stávající: 13 ks Hospodářské sjezdy: 11 ks Dotčené parcely: Vlastník k. ú. číslo LV parc. číslo Druh pozemku VLS ČR, s.p. Praha Doubrava u Březiny 4 12 ostatní komunikace VLS ČR, s.p. Praha Doubrava u Březiny 4 13 ostatní komunikace Vypracoval: Bc. Jan Hříbek 3

5 B. Základní údaje o stavbě B.1. Základní údaje Dotčený úsek stávající komunikace má záčátek u napojení na komunikaci 3. třídy č Trasa lesní cesty směřuje západním směrem a následně se stáčí na jih. Po cca metrech končí trasa napojením na stávající lesní cestu. Trasa historicky vzniklé lesní cesty Kulířovský Žleb má charakter původní štěrkové cesty s kvalitním podložím, místy jsou patrny zbytky penetračního makadamu. Lesní cesta má šířku v koruně 3,0 až 3,5 m. Cesta povětšinou kopíruje trasu Kulířovského potoku, nachází se na násypu. B.2. Poměry směrové Stávající směrové poměry vyhovují pro navrhovanou kategorii lesní cesty 2 L4,5/30. Nejmenší poloměry směrových oblouků jsou 30 m. Ostatní oblouky pak mají poloměr 40 až 100 m. B.3. Poměry spádové Stávající spádové poměry vyhovují pro navrhovanou kategorii lesní cesty 2 L4,5/30. Lesní cesta po celou dobu klesá údolím Kulířovského potoka, konstantním spádem přibližně 2 až 3%. B.4. Příčné uspořádání cesty Stávající komunikace má charakter původní lesní cesty se štěrkovým povrchem, místy zbytky penetračního makadamu a šířkou v koruně 3,5 m. Komunikace je v příčném řezu nerovnoměrná, jsou patrné koleje. Podle uspořádání okolního terénu je komunikaci možno rozdělit na několik úseků. km 0,000 0,500 Jedná se o počáteční úsek lesní cesty, od napojení na komunikaci 3. třídy. Povrch komunikace tvoří uježděný hrubý makadam a štěrk, zaježděný do hlinitého nánostu. Vprostřed je patrný travou zarostlý pás. Na komunikaci jsou patrné vyježděné koleje. Lesní náletové dřeviny zasahují až po okraj komunikace. Po levé straně ve směru staničení se nachází příkop, který je však neudržovaný a zarostlý náletovými dřevinami. Nachází se zde několik propustků s vtokovou jímkou. km 0,500 1,000 Povrch komunikace tvoří uježděný hrubý makadam a štěrk, zaježděný do hlinitého nánosu. Lesní cesta je zde podmáčená. Vprostřed je patrný travou zarostlý pás. Na komunikaci jsou patrné vyježděné koleje. Lesní náletové dřeviny zasahují až po okraj komunikace. Po levé straně ve směru staničení se nachází příkop, který je však neudržovaný a zarostlý náletovými dřevinami. Nachází se zde několik propustků s vtokovou jímkou. km 1,000 2,000 Jedná se o úsek situovaný na násypu podél potoku. Povrch komunikace tvoří uježděný hrubý štěrk místy zaježděn do hlinitého nánosu, niveleta komunikace se nachází pod povrchem okolního terénu a je místy znatelně podmáčená. Na komunikaci jsou patrné vyježděné koleje. Lesní náletové dřeviny zasahují až po okraj komunikace. Po levé straně ve směru staničení se nachází příkop, který je však neudržovaný a zarostlý náletovými dřevinami. Nachází se zde 4

6 několik propustků s vtokovou jímkou. Na trase se nachází v km 1,870 také most, kterým se dostává Kulířovský potok na levou stranu cesty. km 2,000 2,950 Jedná se o úsek situovaný na násypu podél potoku. Povrch komunikace tvoří uježděný hrubý štěrk, vysypaný zde provizorně. Niveleta komunikace se nachází zároveň s povrchem okolního terénu. Na komunikaci jsou patrné vyježděné koleje. Lesní náletové dřeviny zasahují až po okraj komunikace. Po pravé straně ve směru staničení se nachází příkop, který je však neudržovaný a zarostlý náletovými dřevinami. Nachází se zde několik propustků, které však mají zanesenou nátokovou stranu. B.5. Odvodnění Na stávající lesní cestě není odvodnění řešeno. Nachází se zde několik stávajících propustků, které převádí dešťové vody z lesních pozemků přes komunikaci. Původně bylo odvodnění řešeno zřejmě příčným spádem komunikace a příkopy podél cesty. Některé úseky lesní cesty jsou podmáčeny z důvodu bezodtokových poměrů. B.6. Objekty Na stávající komunikaci se jedná hlavně o stávající hospodářské sjezdy, skládky a trubní propustky. Číslo profilu Staničení (km) Opatření 1 0,000 Napojení na silnici III/3782, Hospodářský sjezd neupravený, vlevo. 2 0,200 Hospodářský sjezd neupravený, vlevo. 3 0,200 TP DN 600 s vtokovou jímkou, výtok vpravo. 4 0,380 Hospodářský sjezd neupravený, vlevo. 5 0,380 TP DN 600 s vtokovou jímkou, výtok vpravo. 6 0,500 TP DN 600 s vtokovou jímkou, výtok vpravo. 7 0,600 Hospodářský sjezd neupravený, vpravo. 8 0,680 TP DN 600 s vtokovou jímkou, výtok vpravo 9 0,750 Hospodářský sjezd neupravený, vlevo. 10 0,800 Hospodářský sjezd 11 0,800 Skládka vpravo. 12 0,900 Hospodářský sjezd neupravený, vpravo. 14 1,050 Hospodářský sjezd neupravený, vlevo. 15 1,100 TP DN 600 s vtokovou jímkou, výtok vpravo 16 1,250 Hospodářský sjezd neupravený, oboustranný. 18 1,400 Hospodářský sjezd neupravený, vlevo. 19 1,450 Hospodářský sjezd neupravený, vpravo. 5

7 20 1,450 Propustek DN 1200 na vedlejší lesní cestě. Vymletý zásyp propustku. 21 1,500 Hospodářský sjezd neupravený, vpravo. 22 1,550 TP DN 600 s vtokovou jímkou, výtok vpravo 23 1,650 TP DN 600 s vtokovou jímkou, výtok vpravo 24 1,720 TP DN 600 s vtokovou jímkou, výtok vpravo 26 1,820 TP DN 600 s vtokovou jímkou, výtok vpravo 27 1,870 Most. 28 2,060 Hospodářský sjezd neupravený, vpravo. 29 2,150 Skládka vpravo. 30 2,200 TP DN 600 s betonovými čely, výtok vlevo. Zanesené koryto na návodní straně. 31 2,400 TP DN 600 s betonovými čely, výtok vlevo. Zanesené koryto na návodní straně. 33 2,800 TP DN 600 s betonovými čely, výtok vlevo. Zanesené koryto na návodní straně. C. Navrhovaná opatření Navrhovaná opatření by měla vytvořit takové podmínky, aby komunikace mohla být využívána po převážnou část roku jako odvozní. Dle ČSN se bude jednat o komunikaci kategorie 2 L 4,5/30. Úpravy komunikace se budou týkat hlavně sjednocení povrchu komunikace, vyřešení odtokových poměrů dešťových vod a zlepšení konstrukčních vrstev vozovky, popř. vyčištění příkopů a stávajících propustků. Bude provedeno odkácení v lesních porostech odd. 198, 197, 196, 132, 133 a 195 v LHC Rychtářov, které přímo navazují na okraje stávající cesty. Odkácení zasáhne průměrně oboustranně kolem cesty 2,5 3,0 m. Toto opatření umožní vyčištění odvodňovacích příkopů, otevře těleso vozovky a předejde stagnaci povrchové vody a druhotnému zamokření. Kácení stromů je nutno konzultovat se správcem LHC Rychtářov. C.1. Poměry směrové Směrové poměry stávající komunikace vyhovují pro navrhovanou kategorii 2 L 4,5/30. Při úpravě komunikace je nutné realizovat rozšíření v obloucích. Staničení (km) Poloměr oblouku R (m) Rozšíření (m) Délka (m) Plocha (m 2 ) 0, , ,4 0, , ,4 0, , ,1 6

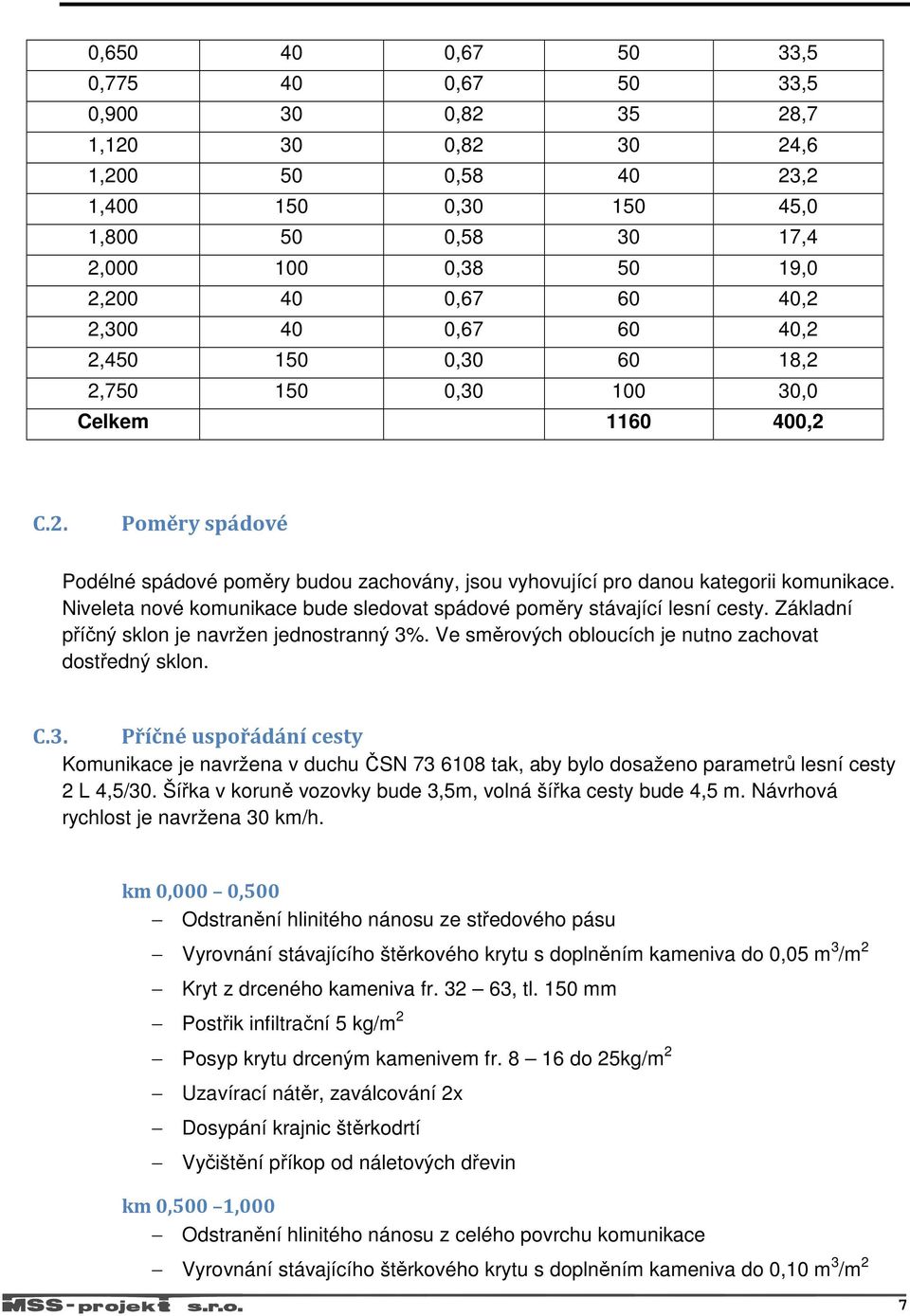

8 0, , ,5 0, , ,5 0, , ,7 1, , ,6 1, , ,2 1, , ,0 1, , ,4 2, , ,0 2, , ,2 2, , ,2 2, , ,2 2, , ,0 Celkem ,2 C.2. Poměry spádové Podélné spádové poměry budou zachovány, jsou vyhovující pro danou kategorii komunikace. Niveleta nové komunikace bude sledovat spádové poměry stávající lesní cesty. Základní příčný sklon je navržen jednostranný 3%. Ve směrových obloucích je nutno zachovat dostředný sklon. C.3. Příčné uspořádání cesty Komunikace je navržena v duchu ČSN tak, aby bylo dosaženo parametrů lesní cesty 2 L 4,5/30. Šířka v koruně vozovky bude 3,5m, volná šířka cesty bude 4,5 m. Návrhová rychlost je navržena 30 km/h. km 0,000 0,500 Odstranění hlinitého nánosu ze středového pásu Vyrovnání stávajícího štěrkového krytu s doplněním kameniva do 0,05 m 3 /m 2 Kryt z drceného kameniva fr , tl. 150 mm Postřik infiltrační 5 kg/m 2 Posyp krytu drceným kamenivem fr do 25kg/m 2 Uzavírací nátěr, zaválcování 2x Dosypání krajnic štěrkodrtí Vyčištění příkop od náletových dřevin km 0,500 1,000 Odstranění hlinitého nánosu z celého povrchu komunikace Vyrovnání stávajícího štěrkového krytu s doplněním kameniva do 0,10 m 3 /m 2 7

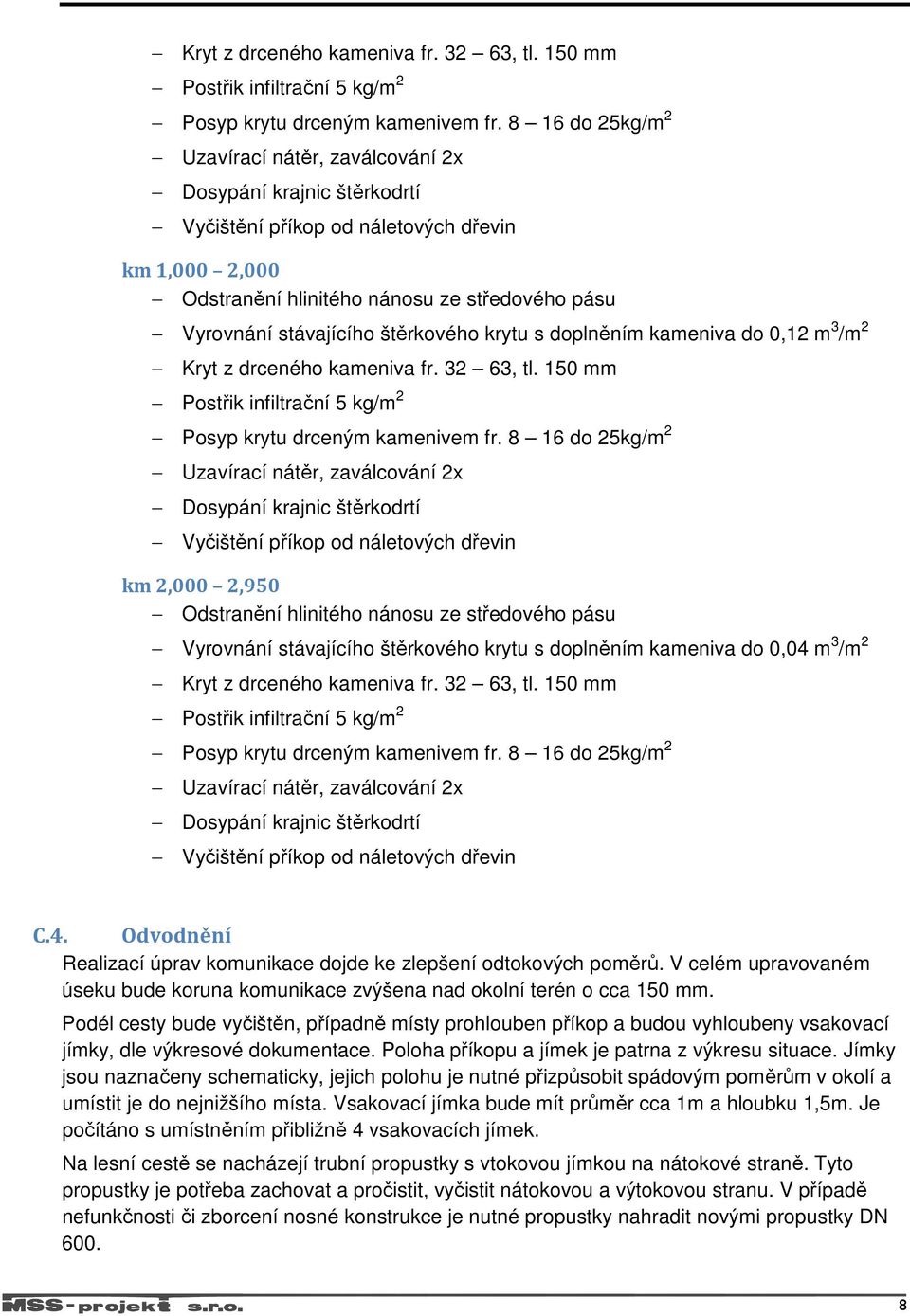

9 Kryt z drceného kameniva fr , tl. 150 mm Postřik infiltrační 5 kg/m 2 Posyp krytu drceným kamenivem fr do 25kg/m 2 Uzavírací nátěr, zaválcování 2x Dosypání krajnic štěrkodrtí Vyčištění příkop od náletových dřevin km 1,000 2,000 Odstranění hlinitého nánosu ze středového pásu Vyrovnání stávajícího štěrkového krytu s doplněním kameniva do 0,12 m 3 /m 2 Kryt z drceného kameniva fr , tl. 150 mm Postřik infiltrační 5 kg/m 2 Posyp krytu drceným kamenivem fr do 25kg/m 2 Uzavírací nátěr, zaválcování 2x Dosypání krajnic štěrkodrtí Vyčištění příkop od náletových dřevin km 2,000 2,950 Odstranění hlinitého nánosu ze středového pásu Vyrovnání stávajícího štěrkového krytu s doplněním kameniva do 0,04 m 3 /m 2 Kryt z drceného kameniva fr , tl. 150 mm Postřik infiltrační 5 kg/m 2 Posyp krytu drceným kamenivem fr do 25kg/m 2 Uzavírací nátěr, zaválcování 2x Dosypání krajnic štěrkodrtí Vyčištění příkop od náletových dřevin C.4. Odvodnění Realizací úprav komunikace dojde ke zlepšení odtokových poměrů. V celém upravovaném úseku bude koruna komunikace zvýšena nad okolní terén o cca 150 mm. Podél cesty bude vyčištěn, případně místy prohlouben příkop a budou vyhloubeny vsakovací jímky, dle výkresové dokumentace. Poloha příkopu a jímek je patrna z výkresu situace. Jímky jsou naznačeny schematicky, jejich polohu je nutné přizpůsobit spádovým poměrům v okolí a umístit je do nejnižšího místa. Vsakovací jímka bude mít průměr cca 1m a hloubku 1,5m. Je počítáno s umístněním přibližně 4 vsakovacích jímek. Na lesní cestě se nacházejí trubní propustky s vtokovou jímkou na nátokové straně. Tyto propustky je potřeba zachovat a pročistit, vyčistit nátokovou a výtokovou stranu. V případě nefunkčnosti či zborcení nosné konstrukce je nutné propustky nahradit novými propustky DN

10 Číslo profilu Staničení (km) Opatření 3 0,200 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 5 0,380 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 6 0,500 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 8 0,680 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 15 1,100 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 16 1,250 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 20 1,450 TP DN 1200 na vedlejší cestě. Stávající 3 ks prefa trub za sebou. Neřeší se v rámci projektu. 22 1,550 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 23 1,650 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 24 1,720 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a betonovým čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 26 1,820 Stávající trubní propustek DN 600 s vtokovou jímkou na nátoku a kamenným čelem na výtoku, odtok vpravo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 3 m. 9

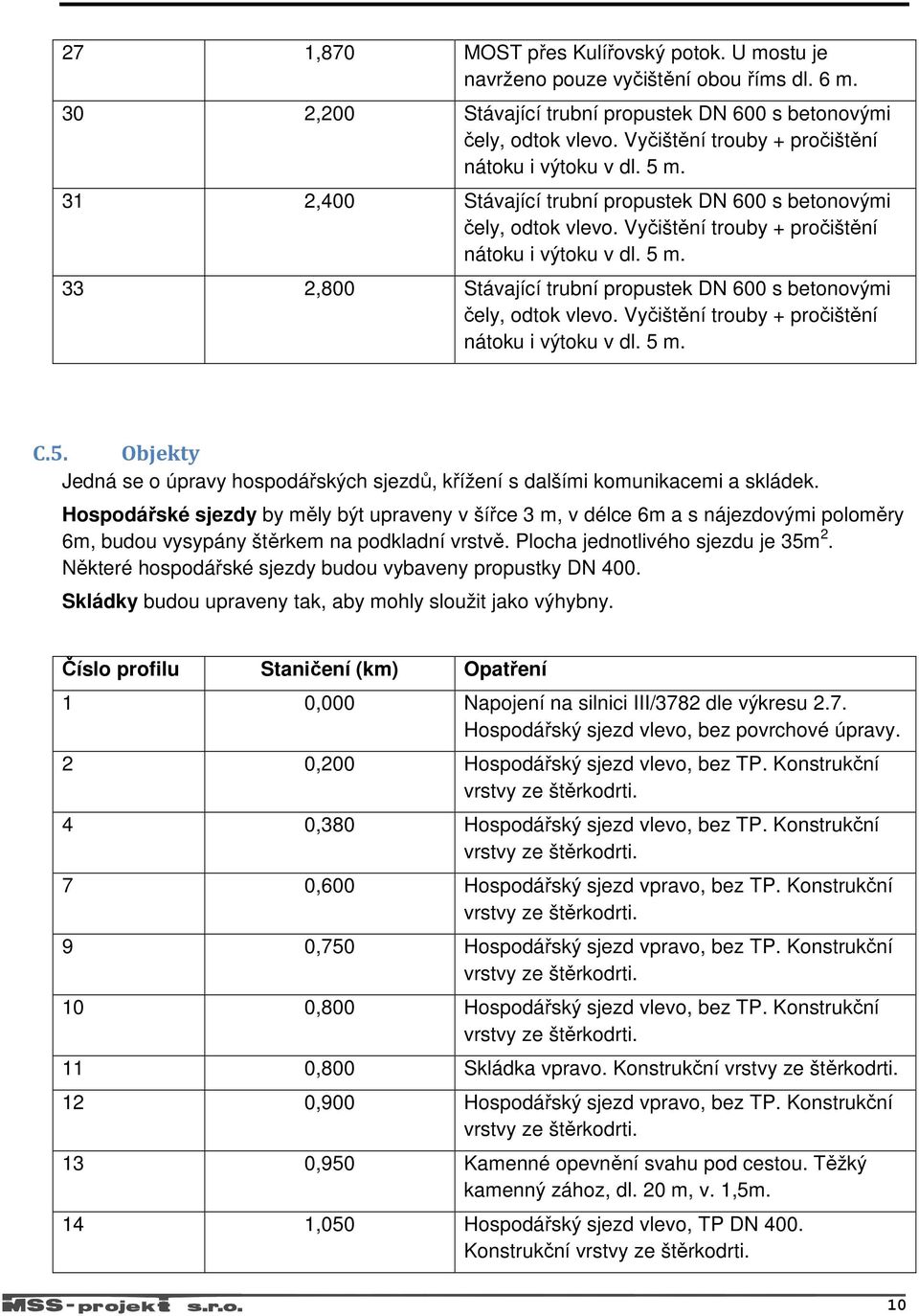

11 27 1,870 MOST přes Kulířovský potok. U mostu je navrženo pouze vyčištění obou říms dl. 6 m. 30 2,200 Stávající trubní propustek DN 600 s betonovými čely, odtok vlevo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 5 m. 31 2,400 Stávající trubní propustek DN 600 s betonovými čely, odtok vlevo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 5 m. 33 2,800 Stávající trubní propustek DN 600 s betonovými čely, odtok vlevo. Vyčištění trouby + pročištění nátoku i výtoku v dl. 5 m. C.5. Objekty Jedná se o úpravy hospodářských sjezdů, křížení s dalšími komunikacemi a skládek. Hospodářské sjezdy by měly být upraveny v šířce 3 m, v délce 6m a s nájezdovými poloměry 6m, budou vysypány štěrkem na podkladní vrstvě. Plocha jednotlivého sjezdu je 35m 2. Některé hospodářské sjezdy budou vybaveny propustky DN 400. Skládky budou upraveny tak, aby mohly sloužit jako výhybny. Číslo profilu Staničení (km) Opatření 1 0,000 Napojení na silnici III/3782 dle výkresu 2.7. Hospodářský sjezd vlevo, bez povrchové úpravy. 2 0,200 Hospodářský sjezd vlevo, bez TP. Konstrukční vrstvy ze štěrkodrti. 4 0,380 Hospodářský sjezd vlevo, bez TP. Konstrukční vrstvy ze štěrkodrti. 7 0,600 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. 9 0,750 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. 10 0,800 Hospodářský sjezd vlevo, bez TP. Konstrukční vrstvy ze štěrkodrti. 11 0,800 Skládka vpravo. Konstrukční vrstvy ze štěrkodrti. 12 0,900 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. 13 0,950 Kamenné opevnění svahu pod cestou. Těžký kamenný zához, dl. 20 m, v. 1,5m. 14 1,050 Hospodářský sjezd vlevo, TP DN 400. Konstrukční vrstvy ze štěrkodrti. 10

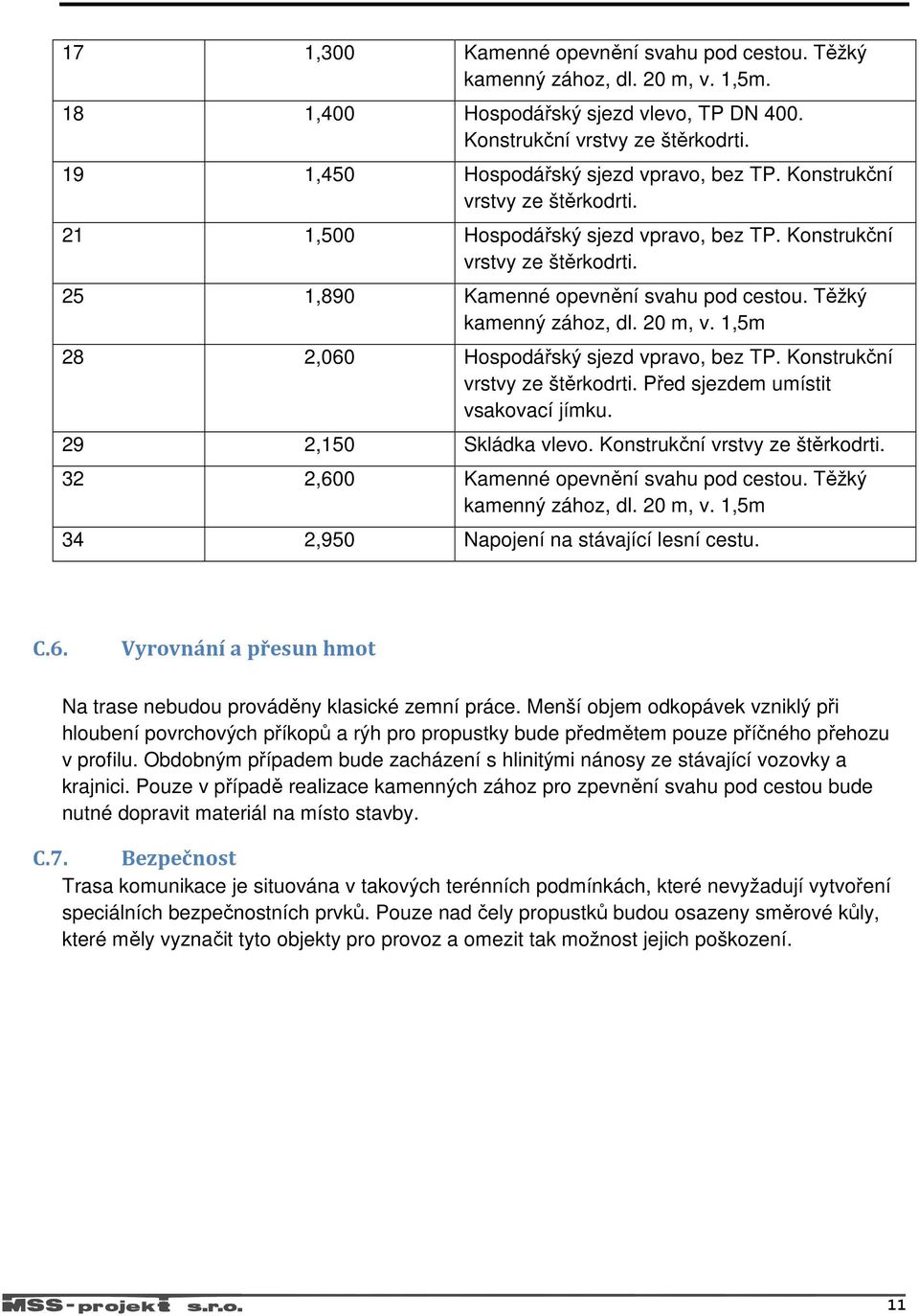

12 17 1,300 Kamenné opevnění svahu pod cestou. Těžký kamenný zához, dl. 20 m, v. 1,5m. 18 1,400 Hospodářský sjezd vlevo, TP DN 400. Konstrukční vrstvy ze štěrkodrti. 19 1,450 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. 21 1,500 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. 25 1,890 Kamenné opevnění svahu pod cestou. Těžký kamenný zához, dl. 20 m, v. 1,5m 28 2,060 Hospodářský sjezd vpravo, bez TP. Konstrukční vrstvy ze štěrkodrti. Před sjezdem umístit vsakovací jímku. 29 2,150 Skládka vlevo. Konstrukční vrstvy ze štěrkodrti. 32 2,600 Kamenné opevnění svahu pod cestou. Těžký kamenný zához, dl. 20 m, v. 1,5m 34 2,950 Napojení na stávající lesní cestu. C.6. Vyrovnání a přesun hmot Na trase nebudou prováděny klasické zemní práce. Menší objem odkopávek vzniklý při hloubení povrchových příkopů a rýh pro propustky bude předmětem pouze příčného přehozu v profilu. Obdobným případem bude zacházení s hlinitými nánosy ze stávající vozovky a krajnici. Pouze v případě realizace kamenných zához pro zpevnění svahu pod cestou bude nutné dopravit materiál na místo stavby. C.7. Bezpečnost Trasa komunikace je situována v takových terénních podmínkách, které nevyžadují vytvoření speciálních bezpečnostních prvků. Pouze nad čely propustků budou osazeny směrové kůly, které měly vyznačit tyto objekty pro provoz a omezit tak možnost jejich poškození. 11

13 D. Závěr Rekonstrukce lesní cesty Kulířovský žleb, která je předmětem stavebních úprav se nachází v západní části vojenského prostoru Březina, cca 1km západně od obce Studnice. Rekonstruovaný úsek začíná u napojení na silnici III/3782 a pokračuje po lesní cestě podél Kulířovského potoka západním a posléze jižním směrem až ke křížení lesních cest. Cesta bude využívána VLS ČR s. p. divize Plumlov pro hospodářskou činnost, důležitý bude její význam i pro protipožární ochranu. Přístup na staveniště bude zajištěn po okolních komunikacích, ze severovýchodu z obce Studnice z komunikace III/3782, z jihozápadu z obce Krásensko po lesní cestě. Deponia materiálu by bylo možno na trase vybudovat pouze s využitím skládek dřeva a to po dohodě s VLS ČR, s. p. divize Plumlov. Nejspíše by se jednalo o skládku v km 0,800 a 2,150. Vzhledem k tomu se trasa nachází ve VÚ Březina a bude prováděn určitý objem zemních prací, je nutno získat od uživatele písemný doklad o tom, že pyrotechnická nezávadnost daného územní umožňuje provedení navrhovaných opatření. Bezpečnost práce při těžební a stavební činnosti zajistí dodavatel stavebních prací. Pokud se v daném území nacházejí podzemní inženýrské sítě, zajistí investor před začátkem stavebních prací jejich vytyčení. Pokud to bude nutné, bude na stavbě instalována mobilní buňka, jako úkryt a sociální zařízení pracovníků. Při manipulaci s látkami, které by mohly způsobit znečištění vod je nutné dbát zvýšené opatrnosti, aby nedocházelo k úniku, zejména ropných látek (PHM, maziva apod.) Je potřeba eliminovat jakékoliv úniky nebezpečných látek a provozních náplní z mechanismů či vozidel. Případně osazené sociální zařízení pro pracovníky provádějící úpravy budou zabezpečena tak, aby nedošlo k ohrožení jakosti povrchových i podzemních vod. Projektová dokumentace obsahuje jednoduchou Technickou zprávu s popisem stávajícího stavu navrhovaných opatření, výkresovou dokumentaci a fotodokumentaci dotčeného úseku komunikace. Projektová dokumentace je rozdělena na dva stavební objekty: SO 1 Lesnické práce a SO 2 Práce stavební Dokumentace bude vyhotovena v počtu 6 paré, přičemž paré bude obsahovat kompletní rozpočet, paré bude obsahovat pouze Zadávací dokumentaci s výkazem výměr. Rozpočtové náklady budou zpracovány dle cenové databáze RTS. Podrobné hodnoty výkazu výměr lze určit dle Přílohy č. 2.5 Vzorové příčné řezy a Technické zprávy. 12

14 PŘÍLOHY 13

15 Soupis stavebních prací, dodávek a služeb zpracovaný podle zákona č. 137/2006Sb., o veřejných zakázkách a ve znění vyhlášky Ministerstva pro místní rozvoj č. 230/2012Sb., pro veřejnou zakázku na stavební práce LESNÍ CESTA KULÍŘOVSKÝ ŽLEB Zadavatel: Vojenské lesy a statky ČR, s.p. IČO: Pod Juliskou 1621/5 DIČ: CZ Praha-Dejvice V dne Zpracováno programem firmy RTS, a.s.

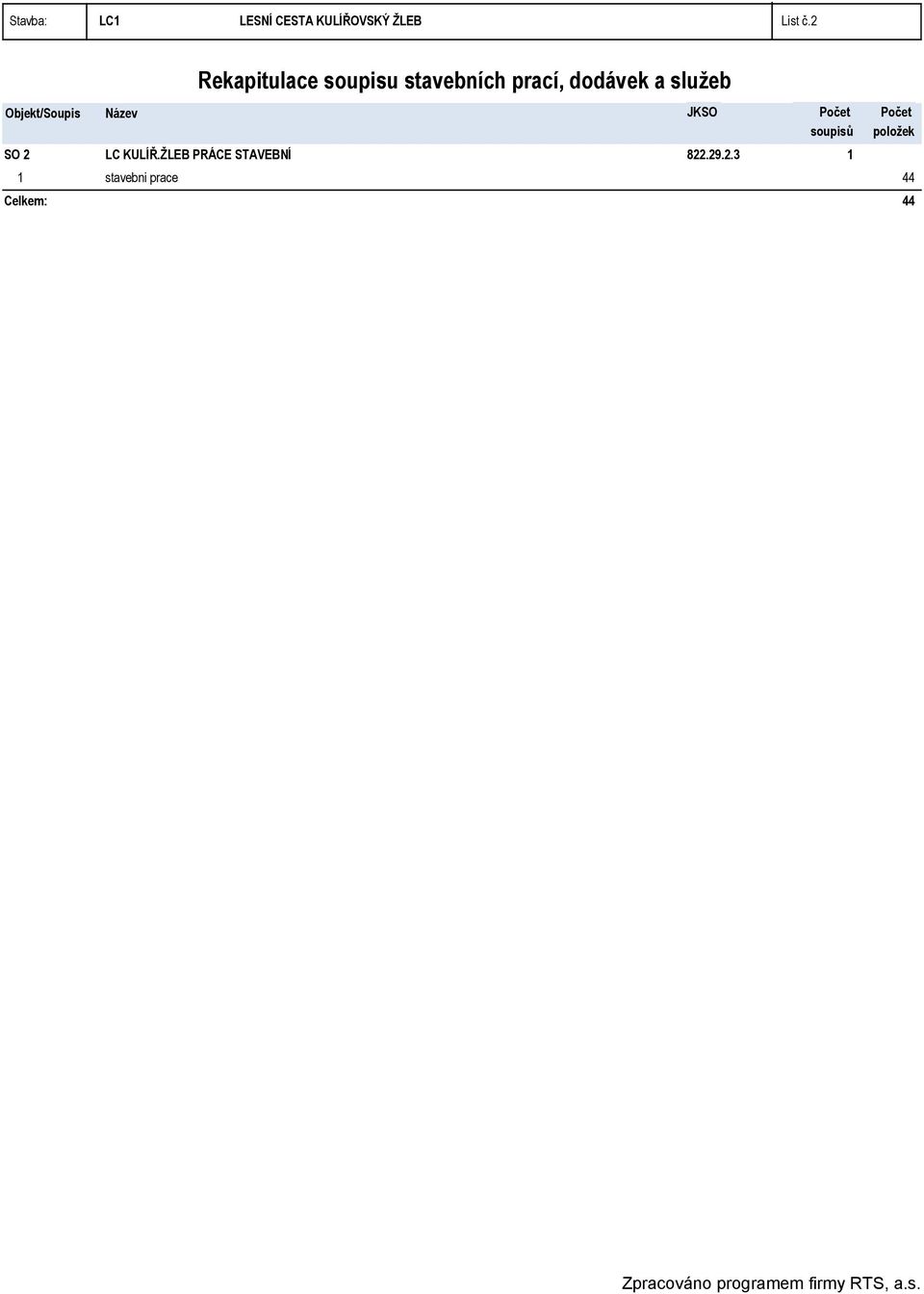

16 Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.2 Rekapitulace soupisu stavebních prací, dodávek a služeb Objekt/Soupis Název JKSO Počet Počet soupisů položek SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ stavebni prace 44 Celkem: 44 Zpracováno programem firmy RTS, a.s.

17 Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.3 Krycí list objektu, provozního souboru Základní údaje: SO 2 Třídník stavebních objektů (JKSO): LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Komunikace pozemní a letiště Komunikace pozemní komunikace pozemní ostatní kryt (materiál konstrukce krytu) z kameniva rekonstrukce a modernizace objektu s opravou Počet MJ jednotek: m2 Popis: Rekapitulace soupisů Dílčí soupis číslo Název Počet položek 1 stavebni prace Zpracováno programem firmy RTS, a.s.

18 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.4 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust. Díl: 1 Zemní práce Odstranění stařiny Odstranění stařiny s naložením, odvozem odpadu do 20 km a se složením R00 Odstranění stařiny odvoz 20 km, na svahu do 1:5 m , RTS Odstranění stařiny mezi kolejemi na lesní cestě. 0,0-2,95km: 2950* Odstranění křovin a stromů o průměru do 10 cm 2 950,00000 s odstraněním kořenů a s případným nutným odklizením křovin a stromů na hromady na vzdálenost do 50 m nebo s naložením na dopravní prostředek, do sklonu terénu 1 : 5, R00 při celkové ploše přes do m2 m , RTS Vyčištění příkop od náletových dřevin. 0,0-0,5 km: ( )*3 0,5-1,0 km: ( )*3 1,0-2,0 km: ( )*3 2,0-2,95: ( )* Drcení ořezaných větví 1 590, , , ,00000 Drcení ořezaných větví strojně, s odvozem dřevní drtě do 20 km a se složením R00 Drcení ořezaných větví průměru do 10 cm m3 27, RTS 0,005* Odstranění pařezů pod úrovní terénu 27,75000 s jejich vykopáním nebo vytrháním, s přesekáním kořenů a s případným nutným přemístěním pařezů na hromady do vzdálenosti do 50 m nebo s naložením na dopravní prostředek, vykopáním R00 o průměru přes 100 do 300 mm kus 45, RTS , R00 o průměru přes 300 do 500 mm kus 46, RTS Hloubení rýh šířky do 60 cm 46,00000 zapažených i nezapažených s urovnáním dna do předepsaného profilu a spádu, s přehozením výkopku na přilehlém terénu na vzdálenost do 3 m od podélné osy rýhy nebo s naložením výkopku na dopravní prostředek R00 do 100 m3, v hornině 4, hloubení ručně i strojně m3 1, RTS Čelo propustku D60. výtok: 2,5*0,6* R00 příplatek za lepivost, v hornině 4, m3 1, RTS 1, , Hloubení rýh šířky přes 60 do 200 cm 1,50000 zapažených i nezapažených, s urovnáním dna do předepsaného profilu a spádu, s případně nutným přehozením výkopku na vzdálenost do 3 m ve výkopišti, s přehozením výkopku na přilehlém terénu na vzdálenost do 5 m od podélné osy rýhy nebo s naložením výkopku na dopravní prostředek R00 do 100 m3, v hornině 4, hloubení ručně i strojně m3 41, RTS Propustky pod sjezdy DN 400 č.profilů 14,18. Propustky pod cestou DN ks. prop.d40: Zpracováno programem firmy RTS, a.s.

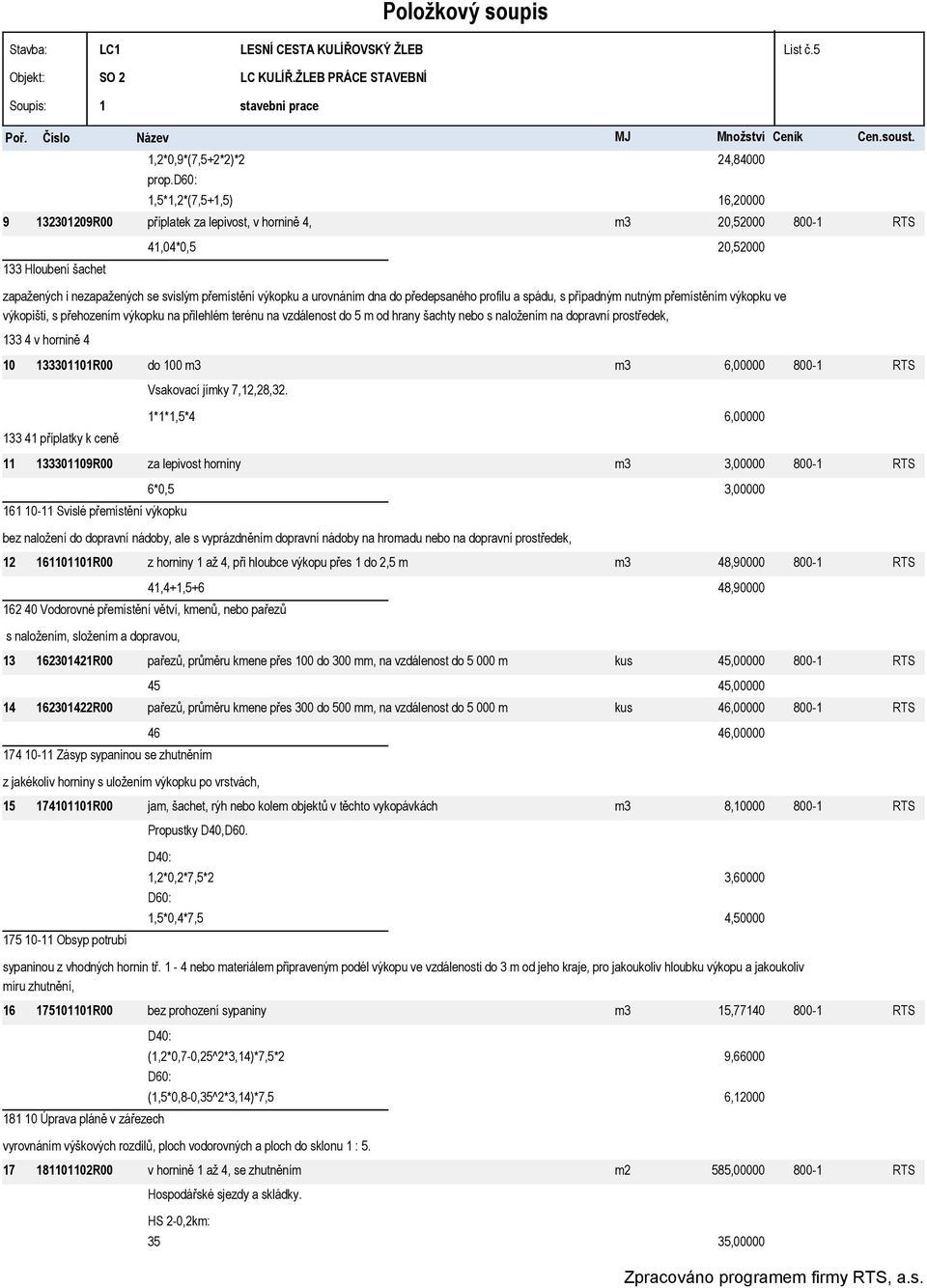

19 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.5 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust. 1,2*0,9*(7,5+2*2)*2 24,84000 prop.d60: 1,5*1,2*(7,5+1,5) 16, R00 příplatek za lepivost, v hornině 4, m3 20, RTS 133 Hloubení šachet 41,04*0,5 20,52000 zapažených i nezapažených se svislým přemístění výkopku a urovnáním dna do předepsaného profilu a spádu, s případným nutným přemístěním výkopku ve výkopišti, s přehozením výkopku na přilehlém terénu na vzdálenost do 5 m od hrany šachty nebo s naložením na dopravní prostředek, v hornině R00 do 100 m3 m3 6, RTS Vsakovací jímky 7,12,28, příplatky k ceně 1*1*1,5*4 6, R00 za lepivost horniny m3 3, RTS 6*0, Svislé přemístění výkopku 3,00000 bez naložení do dopravní nádoby, ale s vyprázdněním dopravní nádoby na hromadu nebo na dopravní prostředek, R00 z horniny 1 až 4, při hloubce výkopu přes 1 do 2,5 m m3 48, RTS 41,4+1, Vodorovné přemístění větví, kmenů, nebo pařezů 48,90000 s naložením, složením a dopravou, R00 pařezů, průměru kmene přes 100 do 300 mm, na vzdálenost do m kus 45, RTS 45 45, R00 pařezů, průměru kmene přes 300 do 500 mm, na vzdálenost do m kus 46, RTS Zásyp sypaninou se zhutněním 46,00000 z jakékoliv horniny s uložením výkopku po vrstvách, R00 jam, šachet, rýh nebo kolem objektů v těchto vykopávkách m3 8, RTS Propustky D40,D Obsyp potrubí D40: 1,2*0,2*7,5*2 D60: 1,5*0,4*7,5 3, ,50000 sypaninou z vhodných hornin tř. 1-4 nebo materiálem připraveným podél výkopu ve vzdálenosti do 3 m od jeho kraje, pro jakoukoliv hloubku výkopu a jakoukoliv míru zhutnění, R00 bez prohození sypaniny m3 15, RTS D40: (1,2*0,7-0,25^2*3,14)*7,5*2 D60: (1,5*0,8-0,35^2*3,14)*7, Úprava pláně v zářezech 9, ,12000 vyrovnáním výškových rozdílů, ploch vodorovných a ploch do sklonu 1 : R00 v hornině 1 až 4, se zhutněním m2 585, RTS Hospodářské sjezdy a skládky. HS 2-0,2km: 35 35,00000 Zpracováno programem firmy RTS, a.s.

20 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.6 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust. HS 4-0,38km: 35 35,00000 HS7 7-0,6km: 35 35,00000 HS 9-0,75km: 35 35,00000 HS 10-0,8km: 35 35,00000 S 11-0,8km: 20*5 100,00000 HS 12-0,9km: 35 35,00000 HS 14-1,05km: 35 35,00000 HS 18-1,4km: 35 35,00000 HS 19-1,45km: 35 35,00000 HS 21-1,5km: 35 35,00000 HS 28-2,06km: 35 35,00000 S 29-2,15km: ,00000 Díl: 2 Základy a zvláštní zakládání Výplň trativodů do rýh bez zhutnění s úpravou povrchu výplně R00 Výplň odvodňov. trativodů kam. hrubě drcen. 16 mm m3 2, RTS 1*1*0,5*4 2,00000 Díl: 4 Vodorovné konstrukce Zához z lomového kamene neupraveného provedený ze břehu nebo lešení do sucha nebo do vody R00 Zához z lom.kamene zához.do 200kg bez výplně mezer m3 100, RTS Zpevnění svahu pod cestou prof.13,17,25,32. 2,5*20*0,5*4 100, R00 Příplatek za urovnání líce záhozu,kameny do 200 kg m2 200, RTS 2,5*20*4 200,00000 Díl: 5 Komunikace Podklad z kameniva hrubého drceného vel mm s rozprostřením a zhutněním R00 tloušťka po zhutnění 200 mm m2 585, RTS Hospod.sjezdy HS,skládky S Podklad nebo kryt z kameniva hrubého drceného 585,00000 velikost mm s rozprostřením a zhutněním R00 tloušťka po zhutnění 120 mm m , RTS Zpracováno programem firmy RTS, a.s.

21 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.7 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust. Vyrovnání štěrkového krytu s doplněním štěrkodrti 12 cm. km 1,0-2,0: 1000*3,5 rozš.v obloucích: 24,6+23, , Podklad nebo kryt z kameniva hrubého s výplň. kam , ,20000 kamenivo hrubé drcené vel mm s výplňovým kamenivem (vibrovaný štěrk), s rozprostřením, vlhčením a zhutněním R00 tloušťka po zhutnění 150 mm m , RTS km 0,0-2,95: 2950*3,5 rozš.v obl.: 400, Úprava dosavadního krytu z kameniva drceného , ,20000 jako podklad pro nový kryt, s vyrovnáním profilu v příčném i podélném směru, s vlhčením a zhutněním, s doplněním kamenivem drceným, jeho rozprostřením a zhutněním R00 v množství do 0,04 m3/m2 m , RTS km 2,0-2,95: 950*3, ,00000 rozš.v obl.: 19+40,2*2+18, , R00 v množství přes 0,04 do 0,06 m3/m2 m , RTS km 0,0-0,5: 500*3,50 rozš.v obl.: 13,4*2+20, , , R00 v množství přes 0,08 do 0,10 m3/m2 m , RTS km 0,5-1,0: 500*3,5 rozš.v obl.: 33,5*2+28, Zpevnění krajnic nebo komunikací pro pěší kamenivem drceným 1 750, ,70000 s rozprostřením a zhutněním R00 tloušťka po zhutnění 150 mm m , RTS 0,5*2950*2 odp.hs: -15,5*11*0,5 odp.s: -20*2*0, Posyp podkladu, krytu s rozprostřením a zhutněním 2 950, , , R00 kamenivem drceným nebo těženýn, v množství přes 20 do 25 kg/m2 m , RTS 10725, Prolití podkladu nebo krytu z kameniva , asfaltem R00 v množství 5 kg/m2 m , RTS 10725, ,20000 Zpracováno programem firmy RTS, a.s.

22 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.8 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust Nátěr živičný uzavírací nebo udržovací s posypem kamenivem a se zaválcováním kameniva z asfaltu silničního R00 v množství 1 kg/m2 m , RTS Nátěr uzavírací 2x ,2* ,40000 Díl: 91 Doplňující práce na komunikaci Osazení směrového kůlu s vykopáním nebo vyvrtáním jamek, s odhozem výkopku do 3 m, se zabetonováním, nebo uklínováním patek kamenem. Včetně spojovacího materiálu R00 z plastických hmot kus 4, RTS Nový propustek a nová čela Čelo propustku z prostého betonu 4,00000 zdivo základu, zdivo nadzákladové z betonu prostého C -8/10, římsa z betonu železového C 12/15, zřízení bednění a jeho odstranění R00 z trub DN 300 až 500 mm kus 4, RTS D40: 2*2 4, R00 z trub DN 600 až 800 mm kus 1, RTS Na straně výtoku Vtoková jímka z betonu C 8/10 propustku 1 1,00000 dlažba dna jímky z lomového kamene tl. 25 cm, do lože z cementové malty, vyplnění spár a vyspárování dlažby dna jímky cementovou maltou, zřízení bednění a jeho odstranění, R00 z trub DN do 800 mm kus 1, RTS Zřízení trub. propustků a hospodářských přejezdů 1 1, R00 Zřízení potrubního propustku z beton. trub DN 400 m 15, RTS Propustky pod sjezdy 2 ks. 7,5*2 15, R00 Zřízení potrubního propustku z beton. trub DN 600 m 7, RTS Nový propustek. 7,5* Obetonování trubního propustku betonem 7, R00 betonem C 8/10 m3 4, RTS D40: 0,2*7,5*2 D60: 0,25*7,5 3, , R sloupek silniční směrový; dělený; PE; 100 x 120 mm; l = mm; odrazové kus 4,00000 SPCM RTS médium retroflexní fólie R trouba železobetonová hrdlová TZH; DN 400,0 mm; l = mm; Fn 79,0 kn/m kus 6,12000 SPCM RTS Propustky pod sjezdy 2 ks. 4,00000 Zpracováno programem firmy RTS, a.s.

23 Položkový soupis Stavba: LC1 LESNÍ CESTA KULÍŘOVSKÝ ŽLEB List č.9 Objekt: SO 2 LC KULÍŘ.ŽLEB PRÁCE STAVEBNÍ Soupis: 1 stavebni prace Poř. Číslo Název MJ Množství Ceník Cen.soust. 3*2*1,02 6, R trouba železobetonová hrdlová TZH; DN 600,0 mm; l = mm; Fn 110,0 kn/m kus 3,06000 SPCM RTS Nové propustky D60 dl.7,5 m 1 ks. 3*1,02 3,06000 Díl: 93 Dokončovací práce inženýrských staveb Čištění usazenin RT1 Pročištění drenážní spojky přes DN 160 do 200, potrubí DN 80 cm, zanesené z 80% m 112, RTS Pročištění stávajících propustků prof.č.30,31,33 a propustků vč.nátokové jímky prof.č.3,5,6,8,15,16,22, 23,24, Čištění příkopů bez.jímky: 7,5*3 vč.jímky: (7,5+1,5)*10 22, ,00000 komunikací v suchu nebo ve vodě, s odstraněním travnatého porostu nebo nánosu, s úpravou dna a svahů do předepsaného profilu, s odklizením na vzdálenost do 10 m nebo s naložením na dopravní prostředek, R00 nezpevněných, při šířce dna přes 400 mm, objemu nánosu přes 0,30 do 0,50 m3/m m 1 940, RTS Nátoky,výtoky propustků 3,5,6,8,15,16,22,23,24,26 po 2*3m.30,31,33 po 2*5m. 0,0-0,5km: ,5-1,0km: ,0-2,0km: ,0-2,95km: nátoky výtoky: (3+3)*10+(5+5)* Odstranění bláta a nánosu 530, , , , , R00 na krajnicích tloušťky do 10 cm m , RTS 2844, ,75000 Díl: 99 Staveništní přesun hmot Přesun hmot pozemních komunikací, kryt z kameniva R00 jakékoliv délky objektu t 7 490, RTS Zpracováno programem firmy RTS, a.s.

24

25 km 0,000 0,500 km 0,500 1,000

26 km 1,000 2,000 km 2,000 2,9500
