1 , tel , Lesní cesta Carvánecká (Rekonstrukce konstrukčních vrstev vozovky lesní cesty.) Vojenský újezd Brdy k.ú. Obecnice v Brdech p.č. 465 Číslo paré: /1/ Objednatel: Zakázka: Vojenské lesy a statky ČR, s.p. Divize Hořovice 005s14 Termín: 07/2014 Zpracoval: Sanetrník David

2 O B S A H : A. PRŮVODNÍ ZPRÁVA... 3 A.1. ZÁKLADNÍ ÚDAJE...3 A.2. PODKLADY... 4 A.3. ÚČEL STAVBY... 4 A.4. ČLENĚNÍ PROJEKTU...5 A.5. SOUČASNÝ STAV...5 B. TECHNICKÁ ZPRÁVA...7 B.1. NÁVRHOVANÉ ÚPRAVY...7 B.2. ZÁVĚR...9 C. VÝKRESOVÁ ČÁST D. ROZPOČET S VÝKAZEM VÝMĚR E. DOKLADOVÁ ČÁST

3 A. Průvodní zpráva A.1. Základní údaje Název stavby: Lesní cesta Carvánecká Charakter stavby: Rekonstrukce Místo stavby: Ve střední části Vojenského újezdu Brdy v blízkosti lokalit Aliance a Zahrádky m vzdušnou čarou východně od Třech trubek a m severozápadně od vodní nádrže Pilská. Kraj: Středočeský kraj Vlastník: Česká republika Vojenské lesy a statky ČR, s.p. Pod Juliskou 1621/5, Praha 6 Dejvice, IČ , DIČ CZ Investor: Vojenské lesy a statky ČR, s.p. Divize Hořovice Slavíkova 106, Jince, IČ , DIČ CZ Projektant: Vojenské lesy a statky ČR, s.p. Oddělení investic Pod Juliskou 1621/5, Praha 6 Dejvice, IČ , DIČ CZ Sanetrník David Vojenské lesy a statky ČR, s.p. Oddělení investic Olomoucká 105, Velký Újezd Rozsah úprav: m - 3 -

4 A.2. Podklady Výběr staveniště byl proveden v dubnu 2014 za účasti investora a projektanta. Zaměření staveniště Zjištění současného stavu a zaměření podkladů pro výpočet nákladů stavby bylo provedeno v dubnu Při měření bylo provedeno měření délek a charakteristických příčných profilů. Dále byly zjištěny údaje o podmínkách odvodnění povrchu cesty a podložních zeminách. Spádové poměry nivelety cesty a odvodnění byly měřeny sklonoměrem, délky geodetickým kolečkem. Při měření byla již realizována obnova hospodářských nájezdů a přejezdů na přibližovací cesty, příčných propustků a úprava skládek dřeva. Konstrukce zpevnění vozovky byla řešena dle předchozích geologických posudků na podobných poměrech, s ohledem na již realizované stavby cest v území a stav povrchu cesty. Rozpočet nákladů stavby byl proveden ze získaných podkladů s použitím cen ceníku stavebních prací ÚRS Praha v cenové úrovni I./2014. Dále byly použity mapové podklady v měřítku 1:25 000, porostní a obrysové mapy v měřítku 1: a 1:5 000, ortofotomapy. Vyjádření o výskytu podzemních inženýrských sítí O vyjádření o existenci podzemních inženýrských sítí bylo zažádáno již před realizací zemních prací. Investor má tyto vyjádření k dispozici a má o uložení sítí přehled. Vzhledem k okolnosti, že zemní práce již byly investorem provedeny, není nutno znovu žádat o vyjádření o existenci podzemních inženýrských sítí. Ze stávajících vyjádření je známo, že v daném území se vyskytuje několik optických i metalických kabelů. Předpokládá se, že dodavatel prací již nebude provádět žádné zemní práce. Nadzemní vedení se v dané lokalitě nevyskytuje. Přehled pozemků K.ú. Obecnice v Brdech číslo parcely kultura plocha m 2 vlastník 465 ostatní komunikace Vojenské lesy a statky ČR, s.p. 450 ostatní komunikace Vojenské lesy a statky ČR, s.p. A.3. Účel stavby Hlavním účelem stavby je dokončení celkové rekonstrukce lesní cesty, která byla z důvodu probíhající těžby dřeva v minulosti průjezdná jen pro lesní traktory, odvozní techniku, terénní vozy. Investor již provedl úpravu vodního režimu vybudováním a vyčištěním podélných odvodňovacích příkopů s výstavbou trubních propustí a jejich odtokových koryt. Dále je provedeno urovnání a zpevnění podloží uválcovaným drceným kamenivem. Rovněž bylo provedeno zpevnění nájezdů, přejezdů a skládek dřeva

5 Zachycení povrchového odtoku srážkové vody již vybudovanými, nebo pročištěnými podélnými příkopy se odvodní podloží cesty, zvýšení nivelety a úprava příčného sklonu povrchu vozovky odvede srážkovou vodu z jejího povrchu do přilehlého terénu pod cestou. Zpevnění podkladu drceným kamenivem a kryt z penetračního makadamu bude sloužit jako protierozní ochrana, zlepší průjezdnost cesty pro lesnickou dopravu včetně odvozu dřeva a výrazně zvýší její životnost. A.4. Členění projektu A. Průvodní zpráva B. Technická zpráva C. Výkresová část: 1. Přehledná situace 1: Katastrální mapa 1: Situace navrhovaných úprav 1: Vzorový příčný řez vozovkou a trubním propustkem 1:50 D. Rozpočet s výkazem výměr E. Dokladová část A.5. Současný stav Rekonstruovaná lesní cesta Carvánecká se nachází ve střední části Vojenského újezdu Brdy mezi lokalitou Aliance a Zahrádky m vzdušnou čarou východně od Třech trubek a m západně od vodní nádrže Pilská. Lesní cesta je přístupná ze severozápadu páteřní komunikací Alianka. Z jihovýchodu lesní cestou Hořovická. Charakterem a využitím se jedná o lesní odvozní cestu s kamenivem zpevněnou vozovkou. Vzhledem k jejímu stavu je použitelná jak pro lesní techniku, tak i pro osobní vozy dle ČSN Trasa úpravy lesní cesty Carvánecká začíná severozápadním nájezdem na komunikaci Alianka v těsné blízkosti lokality Aliance. Cesta vybíhá jihovýchodním směrem. Mírně se klikatí až do km 0,800. Od tohoto staničení pokračuje přímo na jihovýchod až k nájezdu na lesní cestu Hořovická. Podél trasy jsou nepravidelně vybudovány hospodářské přejezdy, nájezdy a skládky zpevněné drceným kamenivem. Jejich situování je patrné ze situace navrhovaných úprav. Od počátku v km 0,000 lesní cesta vede téměř po vrstevnici, pozvolna klesá se sklonem do 1 % až ke km 0,495, kde cesta překonává tok Reserva. Od km 0,495 stoupá strměji se sklonem 7,0 % až do jejího konce u nájezdu na lesní cestu Hořovickou. Šířka stávajícího zpevněného podkladu drceným kamenivem se pohybuje v rozmezí 4 5 m. Podkladní vrstvy vozovky jsou nově vybudovány investorem a ve vyhovujícím stavu. Odvodnění Odvodnění stávající trasy lesní cesty je řešeno levostranným příkopem vybudovaným v úseku mezi km 0,038 0,495 a pravostranným příkopem v úseku 0,495 1,625. Pro odtok vody z podélných odvodňovacích příkopů do okolního terénu popř. do drobných vodotečí jsou na trase vybudovány 6 ks příčných propustí a 12 ks podélných trubních propustí pod hospodářskými přejezdy a nájezdy na navazující síť lesních cest. Tyto jsou uvedeny v tabulce a jejich situování je patrné ze situace navrhovaných úprav. Odvodňovací příkopy a trubní propusti jsou upravené a čisté

6 Objekty Objekty na stávající komunikaci tvoří především trubní propusti, hospodářské nájezdy a skládky. Jejich situování a současný stav je následující: Jejich umístění je následující: Staničení Popis 0,000 Začátek úpravy. 0,000 Nájezd 60 m 2, oboustranně. 0,015 Skládka 35,0 x 5,7 m, 200 m 2, vpravo. 0,260 Trubní propustek TPVC 500/7 500 mm, příčně. 0,400 Trubní propustek TBH 400/7 500 mm + Hospodářský přejezd 60 m 2, vlevo. 0,470 Trubní propustek TBH 500/7 500 mm, příčně. 0,495 Rámový propustek IZM 3 000/1 500/6 000 mm, příčně. 0,545 Trubní propustek TBH 600/7 500 mm + Hospodářský přejezd 60 m 2, vpravo. 0,570 Trubní propustek TBH 600/7 500 mm + Hospodářský přejezd 60 m 2, vpravo. 0,800 Trubní propustek TBH 400/5 000 mm + Hospodářský přejezd 40 m 2, vpravo. 0,845 Trubní propustek TBH 400/5 000 mm + Hospodářský přejezd 40 m 2, vpravo. 0,913 Trubní propustek TBH 400/7 500 mm + Hospodářský přejezd 60 m 2, vpravo. 0,980 Skládka 22,5 x 4,0 m, 90 m 2, vlevo. Hospodářský nájezd 140 m 2, vlevo. 0,995 Trubní propustek TBH 600/ mm, Trubní propustek TBH 500/ mm + Nájezd 120 m 2, vpravo. Trubní propustek TBH 400/7 500 mm, příčně. 1,012 Skládka 30,0 x 4,0 m, 120 m 2, vlevo. 1,036 Hospodářský nájezd 75 m 2, vlevo. 1,070 Trubní propustek TBH 400/5 000 mm + Hospodářský přejezd 40 m 2, vpravo. 1,156 Skládka 25,0 x 4,0 m, 100 m 2, vlevo. 1,166 Trubní propustek TBH 600/7 500 mm + Hospodářský přejezd 60 m 2, vpravo. 1,222 Trubní propustek TBH 400/7 500 mm, příčně. 1,265 Trubní propustek TBH 400/7 500 mm + Hospodářský přejezd 60 m 2, vpravo. 1,369 Skládka 30,0 x 4,0 m, 120 m 2, vlevo. 1,459 Trubní propustek TBH 400/7 500 mm, příčně. 1,560 Skládka 28,0 x 4,0 m, 112 m 2, vlevo. 1,625 Nájezd 25 m 2, oboustranně. 1,625 Konec úpravy

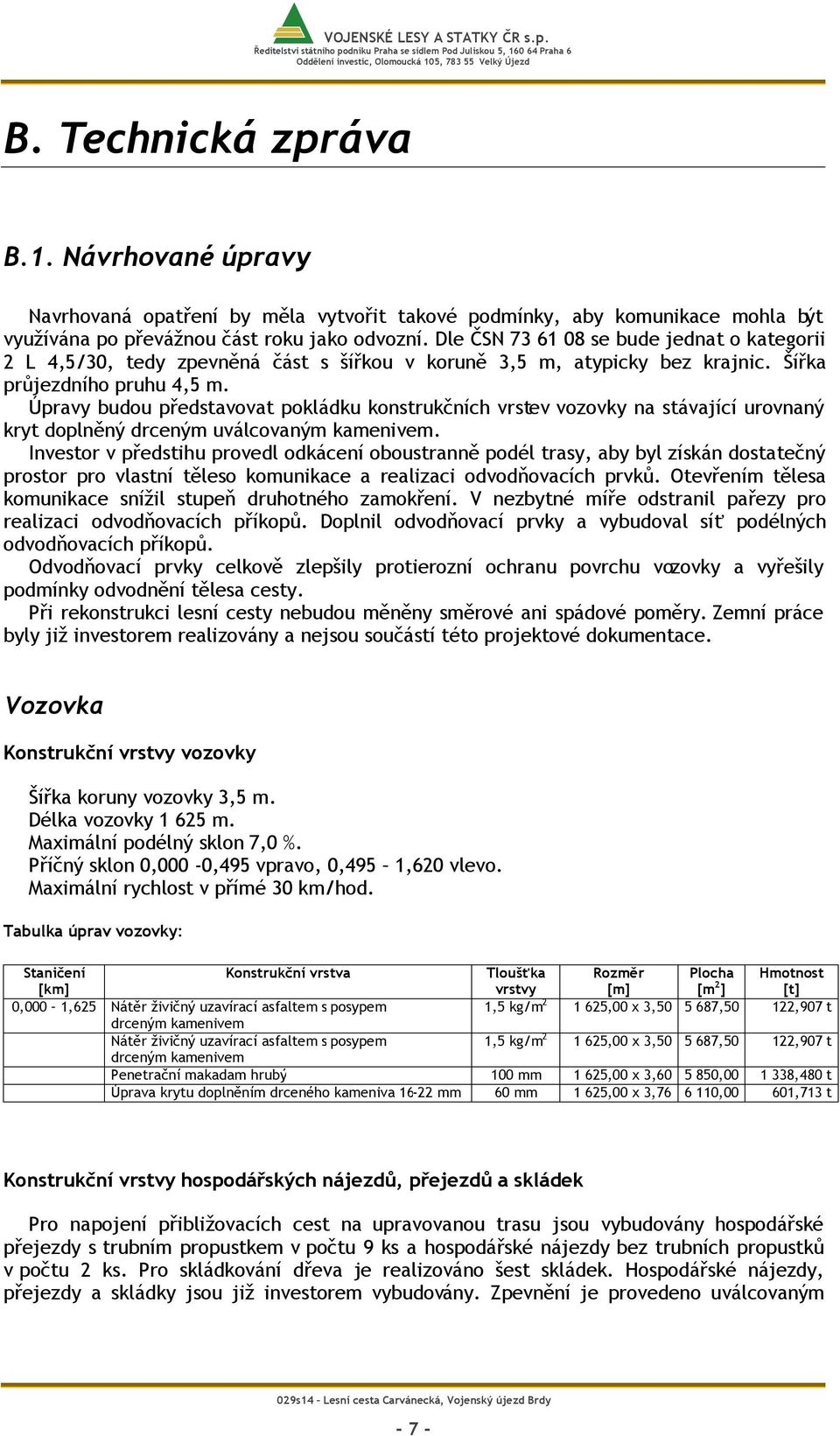

7 B. Technická zpráva B.1. Návrhované úpravy Navrhovaná opatření by měla vytvořit takové podmínky, aby komunikace mohla být využívána po převážnou část roku jako odvozní. Dle ČSN se bude jednat o kategorii 2 L 4,5/30, tedy zpevněná část s šířkou v koruně 3,5 m, atypicky bez krajnic. Šířka průjezdního pruhu 4,5 m. Úpravy budou představovat pokládku konstrukčních vrstev vozovky na stávající urovnaný kryt doplněný drceným uválcovaným kamenivem. Investor v předstihu provedl odkácení oboustranně podél trasy, aby byl získán dostatečný prostor pro vlastní těleso komunikace a realizaci odvodňovacích prvků. Otevřením tělesa komunikace snížil stupeň druhotného zamokření. V nezbytné míře odstranil pařezy pro realizaci odvodňovacích příkopů. Doplnil odvodňovací prvky a vybudoval síť podélných odvodňovacích příkopů. Odvodňovací prvky celkově zlepšily protierozní ochranu povrchu vozovky a vyřešily podmínky odvodnění tělesa cesty. Při rekonstrukci lesní cesty nebudou měněny směrové ani spádové poměry. Zemní práce byly již investorem realizovány a nejsou součástí této projektové dokumentace. Vozovka Konstrukční vrstvy vozovky Šířka koruny vozovky 3,5 m. Délka vozovky m. Maximální podélný sklon 7,0 %. Příčný sklon 0,000-0,495 vpravo, 0,495 1,620 vlevo. Maximální rychlost v přímé 30 km/hod. Tabulka úprav vozovky: Staničení [km] Konstrukční vrstva Tloušťka vrstvy Rozměr [m] Plocha [m 2 ] Hmotnost [t] 0,000 1,625 Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m ,00 x 3, ,50 122,907 t drceným kamenivem Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m ,00 x 3, ,50 122,907 t drceným kamenivem Penetrační makadam hrubý 100 mm 1 625,00 x 3, , ,480 t Úprava krytu doplněním drceného kameniva mm 60 mm 1 625,00 x 3, ,00 601,713 t Konstrukční vrstvy hospodářských nájezdů, přejezdů a skládek Pro napojení přibližovacích cest na upravovanou trasu jsou vybudovány hospodářské přejezdy s trubním propustkem v počtu 9 ks a hospodářské nájezdy bez trubních propustků v počtu 2 ks. Pro skládkování dřeva je realizováno šest skládek. Hospodářské nájezdy, přejezdy a skládky jsou již investorem vybudovány. Zpevnění je provedeno uválcovaným - 7 -

8 drceným kamenivem. Jednotlivé objekty budou ovšem doplněny a dorovnány dodavatelem drceným kamenivem se zhutněním. Tabulka úprav hospodářských nájezdů, přejezdů a skládek: Staničení [km] Název Umístění Konstrukční vrstva Tloušťka vrstvy Plocha [m 2 ] Hmotnost [t] 0,000 nájezd oboustranně Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m 2 60,00 1,297 t drceným kamenivem Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m 2 60,00 1,297 t drceným kamenivem Penetrační makadam hrubý 100 mm 60,00 13,728 t Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 0,995 nájezd vpravo Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m2 120,00 2,593 t drceným kamenivem Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m2 120,00 2,593 t drceným kamenivem Penetrační makadam hrubý 100 mm 120,00 27,456 t Úprava krytu doplněním drceného kameniva mm 60 mm 120,00 11,818 t 1,625 nájezd oboustranně Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m2 25,00 0,540 t drceným kamenivem Nátěr živičný uzavírací asfaltem s posypem 1,5 kg/m2 25,00 0,540 t drceným kamenivem Penetrační makadam hrubý 100 mm 25,00 5,720 t Úprava krytu doplněním drceného kameniva mm 60 mm 25,00 2,462 t 0,015 skládka vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 200,00 19,696 t 0,400 přejezd vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 0,545 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 0,570 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 0,800 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 40,00 3,939 t 0,845 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 40,00 3,939 t 0,913 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 0,980 nájezd vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 140,00 13,787 t 0,980 skládka vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 90,00 8,863 t 1,012 skládka vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 120,00 11,818 t 1,036 nájezd vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 75,00 7,386 t 1,070 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 40,00 3,939 t 1,156 skládka vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 100,00 9,848 t 1,166 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 1,265 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 1,369 skládka vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 120,00 11,818 t 1,377 přejezd vpravo Úprava krytu doplněním drceného kameniva mm 60 mm 60,00 5,909 t 1,560 skládka vlevo Úprava krytu doplněním drceného kameniva mm 60 mm 112,00 11,030 t Odvodnění Veškerá odvodňovací opatření již byla vybudována investorem svépomocí. Tento projekt neřeší žádná opatření týkající se odvodnění. Soupis materiálů Materiál Nátěr živičný uzavírací asfaltem s posypem drceným kamenivem - Kamenivo fr mm - Asfalt. Penetrační makadam hrubý - Kamenivo fr mm - Kamenivo fr mm - Asfalt Úprava krytu doplněním drceného kameniva fr mm Množství 254,674 t 236,761 t 17,913 t 1 385,384 t 145,320 t 1 197,679 t 42,385 t 769,326 t - 8 -

9 Svodnice Nebudou do vozovky instalovány. B.2. Závěr Navrhované doplnění konstrukčních vrstev lesní cesty Carvánecká umožní bezpečný provoz odvozní, těžební a jiné techniky v jihovýchodní části LHC Nepomuk. Je spojnicí lokality Aliance a Zahrádky, kterou lze využít při požadavku na zkrácení dovozní vzdálenosti při těžbě dřeva a dalších činnostech spojených s péčí o les v dané lokalitě. Trasa využívá směrové i spádové poměry stávající lesní cesty, úpravy jsou soustředěny pouze na opravu konstrukčních vrstev vozovky. Přístup na staveniště je možný páteřní komunikací Alianka, nebo LC Hořovická. Bezpečnost práce při těžební a stavební činnosti zajistí dodavatel stavebních prací. Při manipulaci s látkami, které by mohly způsobit znečištění vod, je nutné dbát zvýšené opatrnosti, aby nedocházelo k úniku zejména ropných látek (PHM, maziva apod.). Je třeba eliminovat jakékoliv úniky provozních náplní z použitých mechanismů či vozidel. Případně osazené sociální zařízení pro pracovníky provádějící úpravy budou zabezpečena tak, aby nedošlo k ohrožení jakosti povrchových či podzemních vod. Projektová dokumentace je zpracována jako zjednodušená na základě požadavku VLS ČR s.p. divize Hořovice. Projektová dokumentace obsahuje jednoduchou Technickou zprávu s popisem stávajícího stavu a navrhovaných opatření a výkresovou část v nezbytném rozsahu. Vyhotovena je ve čtyřech paré, přičemž paré č. 1, 3, a 4 obsahuje kompletní rozpočet s výkazem výměr, paré č. 2 pak pouze slepý rozpočet s výkazem výměr. Rozpočtové náklady jsou zpracovány v systému KROS s použitím cenové databáze URS v CÚ 2014/I. Velký Újezd 07/2014 David Sanetrník - 9 -

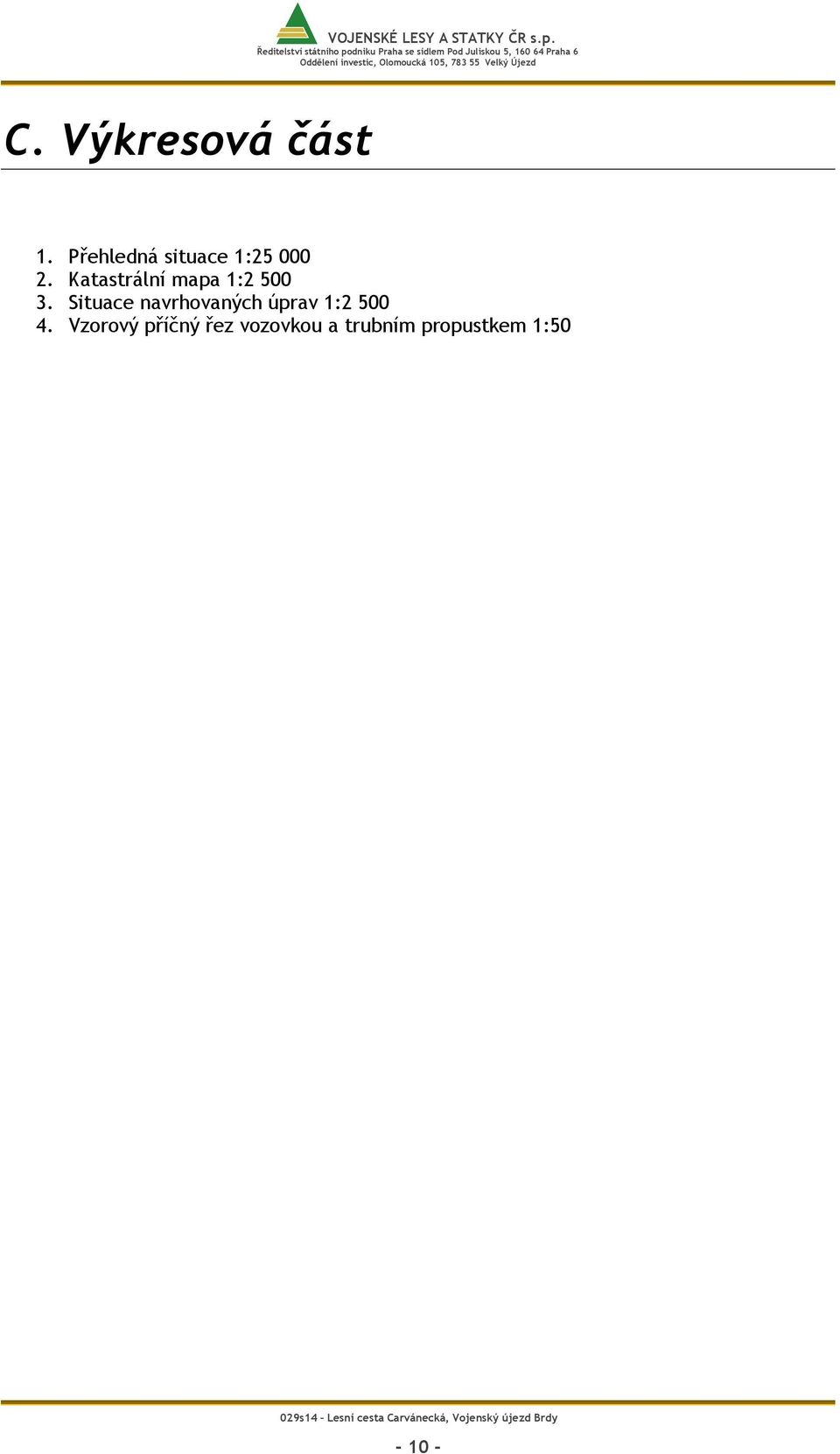

10 C. Výkresová část 1. Přehledná situace 1: Katastrální mapa 1: Situace navrhovaných úprav 1: Vzorový příčný řez vozovkou a trubním propustkem 1:
