SW Obklady stěn. Suchá omítka a předsazené stěny

Transkript

1 SW41-44 Obklady stěn Suchá omítka a předsazené stěny

2 02 Obsah KDE CO NAJDETE 03 Siniat 04 Stabilita a použitelnost Zatížení Technické údaje 10 Detaily suchá omítka se sádrokartonovými deskami Siniat 11 Detaily suchá omítka s kombinovanými deskami Siniat Detaily předsazené stěny s dřevěnou spodní konstrukcí Detaily předsazené stěny s kovovou spodní konstrukcí Pokyny pro montáž a zpracování Důležité pokyny k tepelné ochraně 22 Důležité pokyny k ochraně proti hluku Spotřeba materiálu 26 Popisy položek soupisu prací

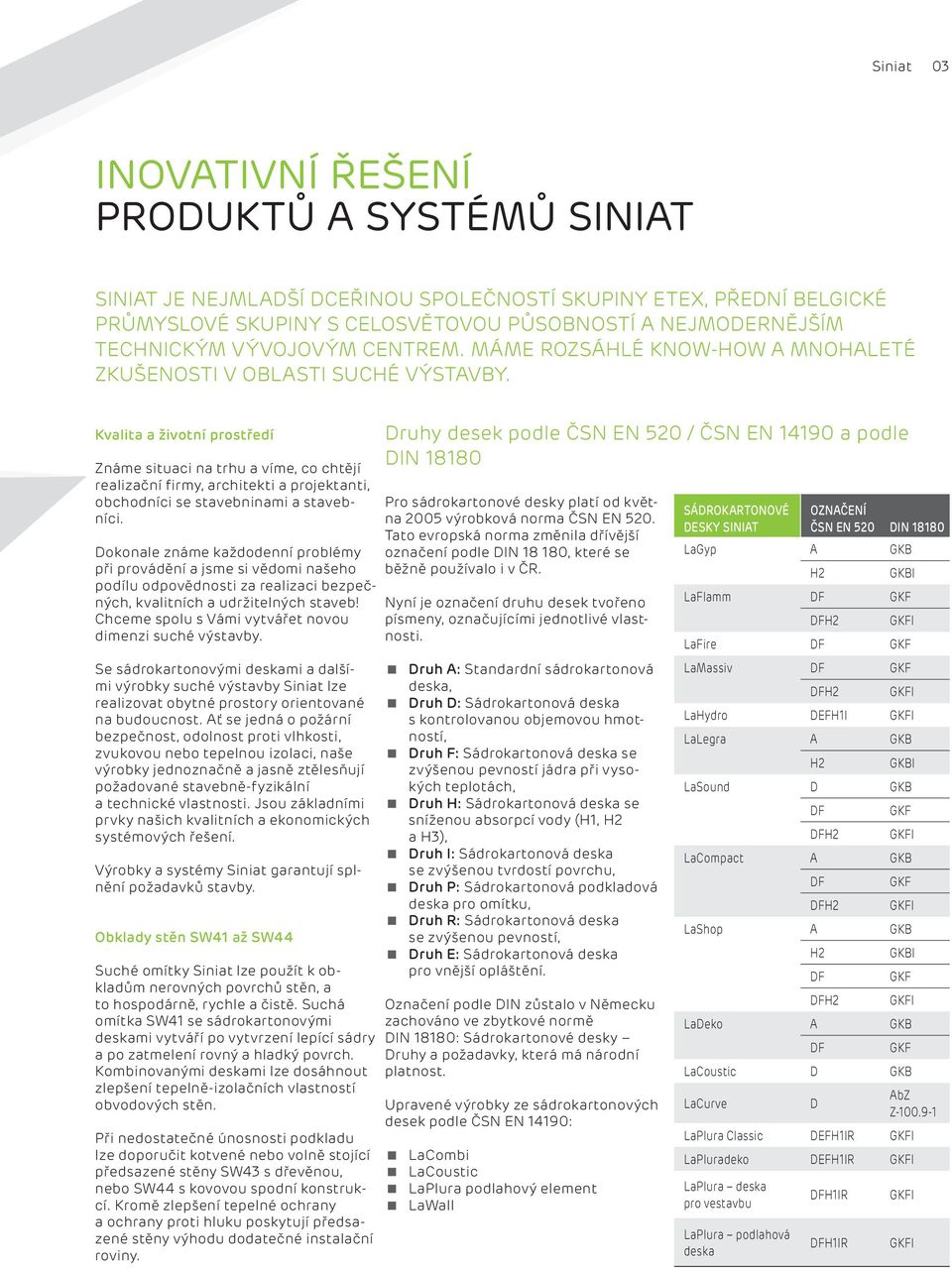

3 Siniat 03 INOVATIVNÍ ŘEŠENÍ PRODUKTŮ A SYSTÉMŮ SINIAT SINIAT JE NEJMLADŠÍ DCEŘINOU SPOLEČNOSTÍ SKUPINY ETEX, PŘEDNÍ BELGICKÉ PRŮMYSLOVÉ SKUPINY S CELOSVĚTOVOU PŮSOBNOSTÍ A NEJMODERNĚJŠÍM TECHNICKÝM VÝVOJOVÝM CENTREM. MÁME ROZSÁHLÉ KNOW-HOW A MNOHALETÉ ZKUŠENOSTI V OBLASTI SUCHÉ VÝSTAVBY. Kvalita a životní prostředí Známe situaci na trhu a víme, co chtějí realizační firmy, architekti a projektanti, obchodníci se stavebninami a stavebníci. Dokonale známe každodenní problémy při provádění a jsme si vědomi našeho podílu odpovědnosti za realizaci bezpečných, kvalitních a udržitelných staveb! Chceme spolu s Vámi vytvářet novou dimenzi suché výstavby. Se sádrokartonovými deskami a dalšími výrobky suché výstavby Siniat lze realizovat obytné prostory orientované na budoucnost. Ať se jedná o požární bezpečnost, odolnost proti vlhkosti, zvukovou nebo tepelnou izolaci, naše výrobky jednoznačně a jasně ztělesňují požadované stavebně-fyzikální a technické vlastnosti. Jsou základními prvky našich kvalitních a ekonomických systémových řešení. Výrobky a systémy Siniat garantují splnění požadavků stavby. Obklady stěn SW41 až SW44 Suché omítky Siniat lze použít k obkladům nerovných povrchů stěn, a to hospodárně, rychle a čistě. Suchá omítka SW41 se sádrokartonovými deskami vytváří po vytvrzení lepící sádry a po zatmelení rovný a hladký povrch. Kombinovanými deskami lze dosáhnout zlepšení tepelně-izolačních vlastností obvodových stěn. Při nedostatečné únosnosti podkladu lze doporučit kotvené nebo volně stojící předsazené stěny SW43 s dřevěnou, nebo SW44 s kovovou spodní konstrukcí. Kromě zlepšení tepelné ochrany a ochrany proti hluku poskytují předsazené stěny výhodu dodatečné instalační roviny. Druhy desek podle ČSN EN 520 / ČSN EN a podle DIN Pro sádrokartonové desky platí od května 2005 výrobková norma ČSN EN 520. Tato evropská norma změnila dřívější označení podle DIN , které se běžně používalo i v ČR. Nyní je označení druhu desek tvořeno písmeny, označujícími jednotlivé vlastnosti. Druh A: Standardní sádrokartonová deska, Druh D: deska s kontrolovanou objemovou hmotností, Druh F: deska se zvýšenou pevností jádra při vysokých teplotách, Druh H: deska se sníženou absorpcí vody (H1, H2 a H3), Druh I: deska se zvýšenou tvrdostí povrchu, Druh P: podkladová deska pro omítku, Druh R: deska se zvýšenou pevností, Druh E: deska pro vnější opláštění. Označení podle DIN zůstalo v Německu zachováno ve zbytkové normě DIN 18180: Sádrokartonové desky Druhy a požadavky, která má národní platnost. Upravené výrobky ze sádrokartonových desek podle ČSN EN 14190: LaCombi LaCoustic LaPlura podlahový element LaWall SÁDROKARTONOVÉ DESKY SINIAT OZNAČENÍ ČSN EN 520 DIN LaGyp A GKB H2 GKBI LaFlamm DF GKF DFH2 GKFI LaFire DF GKF LaMassiv DF GKF DFH2 GKFI LaHydro DEFH1I GKFI LaLegra A GKB H2 GKBI LaSound D GKB DF GKF DFH2 GKFI LaCompact A GKB DF GKF DFH2 GKFI LaShop A GKB H2 GKBI DF GKF DFH2 GKFI LaDeko A GKB DF GKF LaCoustic D GKB LaCurve D AbZ Z LaPlura Classic DEFH1IR GKFI LaPluradeko DEFH1IR GKFI LaPlura deska pro vestavbu LaPlura podlahová deska DFH1IR DFH1IR GKFI GKFI

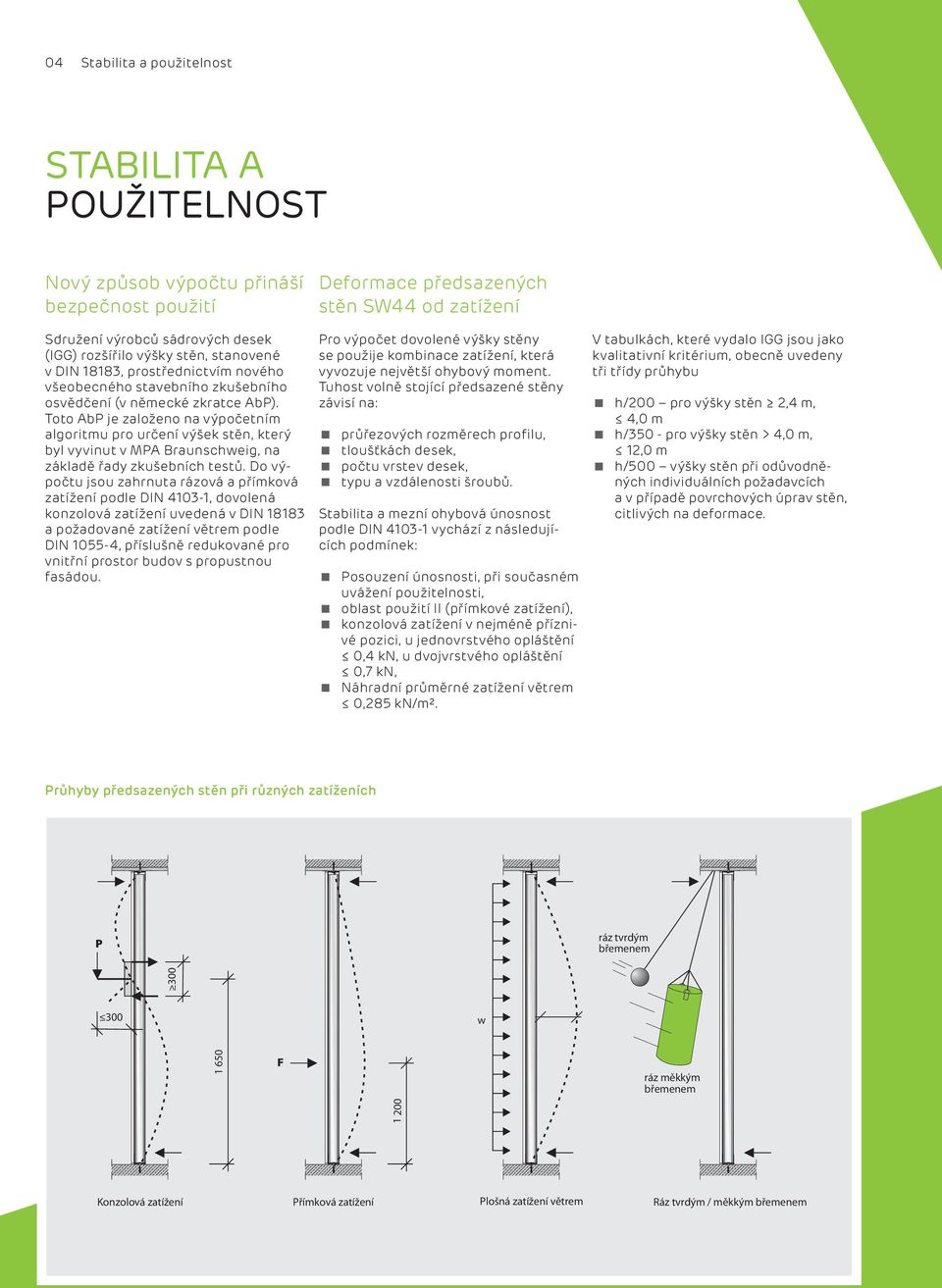

4 Stabilita a použitelnost STABILITA A POUŽITELNOST Nový způsob výpočtu přináší bezpečnost použití Sdružení výrobců sádrových desek (IGG) rozšířilo výšky stěn, stanovené v DIN 18183, prostřednictvím nového všeobecného stavebního zkušebního osvědčení (v německé zkratce AbP). Toto AbP je založeno na výpočetním algoritmu pro určení výšek stěn, který byl vyvinut v MPA Braunschweig, na základě řady zkušebních testů. Do výpočtu jsou zahrnuta rázová a přímková zatížení podle DIN , dovolená konzolová zatížení uvedená v DIN a požadované zatížení větrem podle DIN , příslušně redukované pro vnitřní prostor budov s propustnou fasádou. Deformace předsazených stěn SW44 od zatížení Pro výpočet dovolené výšky stěny se použije kombinace zatížení, která vyvozuje největší ohybový moment. Tuhost volně stojící předsazené stěny závisí na: průřezových rozměrech profilu, tloušťkách desek, počtu vrstev desek, typu a vzdálenosti šroubů. Stabilita a mezní ohybová únosnost podle DIN vychází z následujících podmínek: Posouzení únosnosti, při současném uvážení použitelnosti, oblast použití II (přímkové zatížení), konzolová zatížení v nejméně příznivé pozici, u jednovrstvého opláštění 0,4 kn, u dvojvrstvého opláštění 0,7 kn, Náhradní průměrné zatížení větrem 0,285 kn/m². V tabulkách, které vydalo IGG jsou jako kvalitativní kritérium, obecně uvedeny tři třídy průhybu h/200 pro výšky stěn 2,4 m, 4,0 m h/350 - pro výšky stěn > 4,0 m, 12,0 m h/500 výšky stěn při odůvodněných individuálních požadavcích a v případě povrchových úprav stěn, citlivých na deformace. Průhyby předsazených stěn při různých zatíženích ráz tvrdým břemenem 300 w ráz měkkým břemenem Konzolová zatížení Přímková zatížení Plošná zatížení větrem Ráz tvrdým / měkkým břemenem

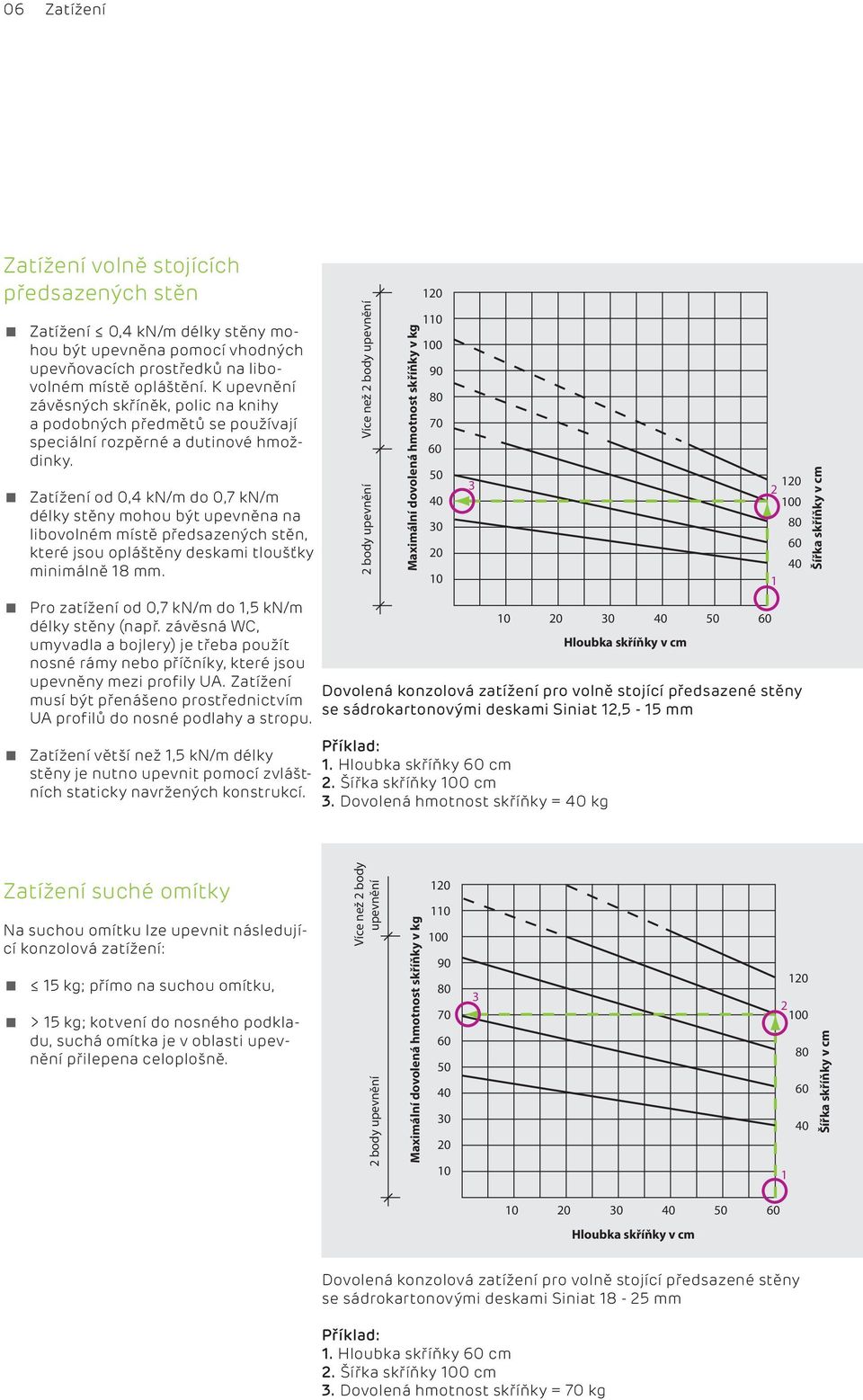

5 Zatížení 05 KONZOLOVÁ ZATÍŽENÍ PŘEDSAZENÝCH STĚN SW44 Konzolová zatížení o maximální velikosti 0,4 kn/m při jednovrstvém opláštění a 0,7 kn/m při dvojvrstvém opláštění, mohou být upevněna na libovolném místě předsazených stěn Siniat. Jejich působiště však nesmí být vzdáleno více než 0,3 m od povrchu stěny. Zatížení > 0,7 kn/m a 1,5 kn/m musí být přenesena pomocí zvláštních konstrukčních prvků do spodní konstrukce, nebo přímo do přilehlé nosné konstrukce. Zvláštními konstrukčními prvky jsou např. profily UA, příčníky, nebo nosné rámy. Při zatížení přesahujícím 1,5 kn/m je třeba zvláštní konstrukční prvky posoudit statickým výpočtem (DIN , stanovení mezní ohybové únosnosti). Tato pravidla platí pro všechny předsazené stěny SW44 (průkaz stability podle DIN ). 40 kg > 40 kg 70 kg > 70 kg 150 kg > 150 kg Profil CW Profil UA Zvláštní konstrukce LEHKÁ KONZOLOVÁ ZATÍŽENÍ STŘEDNÍ KONZOLOVÁ ZATÍŽENÍ TĚŽKÁ KONZOLOVÁ ZATÍŽENÍ ZVLÁŠTNÍ ZATÍŽENÍ kn/m 1) 0,4 > 0,4 0,7 > 0,7 1,5 > 1,5 kg/m 1) 40 > > > 150 jednovrstvé opláštění Tloušťka desek Předměty Upevnění 2) 12,5 / 15 mm 18 / 20 / 25 mm dvojvrstvé opláštění Police na knihy Obrazy Obrazové háčky nebo hmoždinky na libovolném místě 2) Police na knihy Závěsné skříňky Nástěnné baterie Hmoždinky na libovolném místě 2) 12,5 až 25 mm Bojlery Závěsná WC Umyvadla Příčníky nebo nosné rámy mezi svislými profily Jsou požadována zvláštní opatření 1) kn nebo kg na metr délky stěny 2) Vzdálenost mezi body upevnění minimálně 75 mm

6 06 Zatížení Zatížení volně stojících předsazených stěn Zatížení 0,4 kn/m délky stěny mohou být upevněna pomocí vhodných upevňovacích prostředků na libovolném místě opláštění. K upevnění závěsných skříněk, polic na knihy a podobných předmětů se používají speciální rozpěrné a dutinové hmoždinky. Zatížení od 0,4 kn/m do 0,7 kn/m délky stěny mohou být upevněna na libovolném místě předsazených stěn, které jsou opláštěny deskami tloušťky minimálně 18 mm. Pro zatížení od 0,7 kn/m do 1,5 kn/m délky stěny (např. závěsná WC, umyvadla a bojlery) je třeba použít nosné rámy nebo příčníky, které jsou upevněny mezi profily UA. Zatížení musí být přenášeno prostřednictvím UA profilů do nosné podlahy a stropu. Zatížení větší než 1,5 kn/m délky stěny je nutno upevnit pomocí zvláštních staticky navržených konstrukcí. Více než 2 body upevnění 2 body upevnění Maximální dovolená hmotnost skříňky v kg Hloubka skříňky v cm Dovolená konzolová zatížení pro volně stojící předsazené stěny se sádrokartonovými deskami Siniat 12,5-15 mm Příklad: 1. Hloubka skříňky 60 cm 2. Šířka skříňky 100 cm 3. Dovolená hmotnost skříňky = 40 kg Šířka skříňky v cm Zatížení suché omítky Na suchou omítku lze upevnit následující konzolová zatížení: 15 kg; přímo na suchou omítku, > 15 kg; kotvení do nosného podkladu, suchá omítka je v oblasti upevnění přilepena celoplošně. Více než 2 body upevnění 2 body upevnění Maximální dovolená hmotnost skříňky v kg Šířka skříňky v cm Hloubka skříňky v cm Dovolená konzolová zatížení pro volně stojící předsazené stěny se sádrokartonovými deskami Siniat mm Příklad: 1. Hloubka skříňky 60 cm 2. Šířka skříňky 100 cm 3. Dovolená hmotnost skříňky = 70 kg

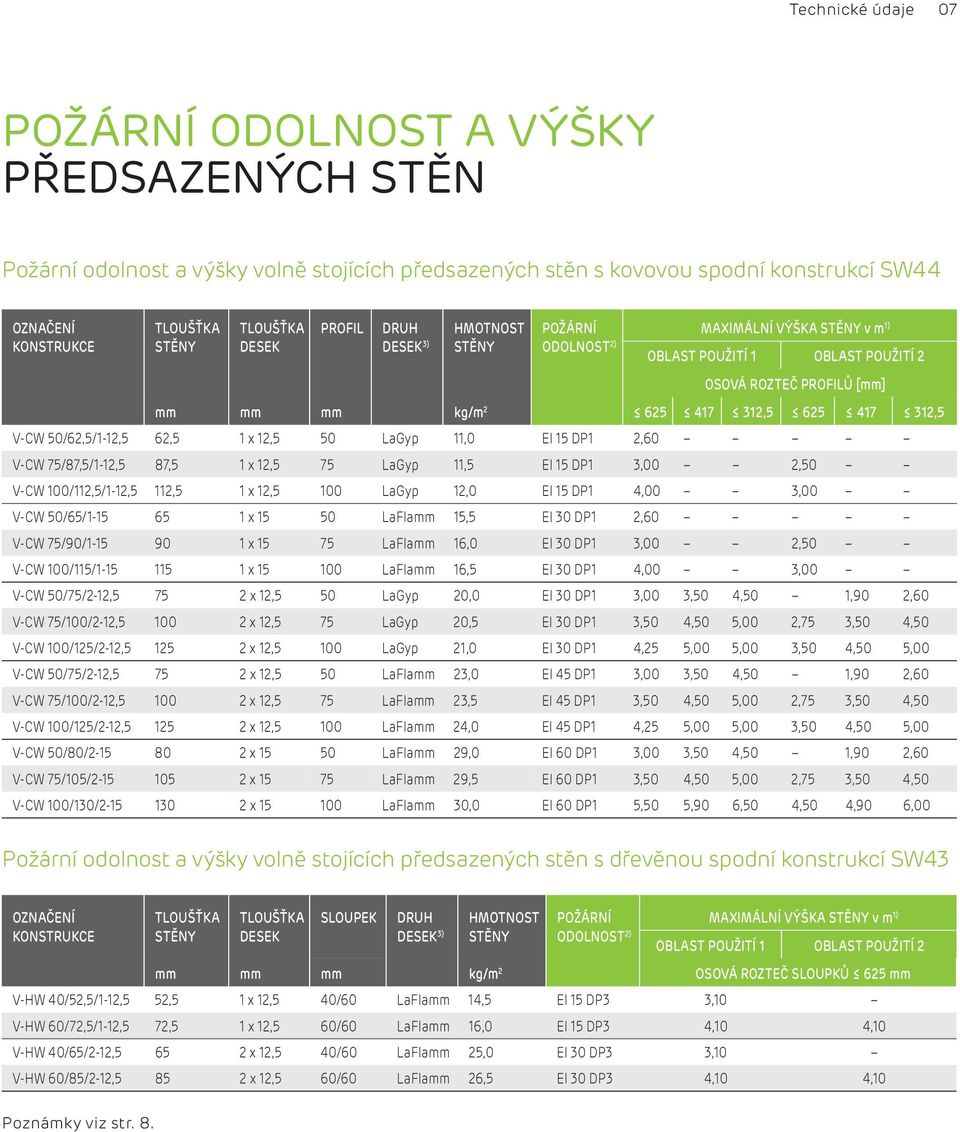

7 Technické údaje 07 POŽÁRNÍ ODOLNOST A VÝŠKY PŘEDSAZENÝCH STĚN Požární odolnost a výšky volně stojících předsazených stěn s kovovou spodní konstrukcí SW44 OZNAČENÍ KONSTRUKCE TLOUŠŤKA STĚNY TLOUŠŤKA DESEK PROFIL DRUH DESEK 3) HMOTNOST STĚNY POŽÁRNÍ ODOLNOST 2) MAXIMÁLNÍ VÝŠKA STĚNY v m 1) OBLAST POUŽITÍ 1 OBLAST POUŽITÍ 2 OSOVÁ ROZTEČ PROFILŮ [mm] mm mm mm kg/m , ,5 V-CW 50/62,5/1-12,5 62,5 1 x 12,5 50 LaGyp 11,0 EI 15 DP1 2,60 V-CW 75/87,5/1-12,5 87,5 1 x 12,5 75 LaGyp 11,5 EI 15 DP1 3,00 2,50 V-CW 100/112,5/1-12,5 112,5 1 x 12,5 100 LaGyp 12,0 EI 15 DP1 4,00 3,00 V-CW 50/65/ x LaFlamm 15,5 EI 30 DP1 2,60 V-CW 75/90/ x LaFlamm 16,0 EI 30 DP1 3,00 2,50 V-CW 100/115/ x LaFlamm 16,5 EI 30 DP1 4,00 3,00 V-CW 50/75/2-12, x 12,5 50 LaGyp 20,0 EI 30 DP1 3,00 3,50 4,50 1,90 2,60 V-CW 75/100/2-12, x 12,5 75 LaGyp 20,5 EI 30 DP1 3,50 4,50 5,00 2,75 3,50 4,50 V-CW 100/125/2-12, x 12,5 100 LaGyp 21,0 EI 30 DP1 4,25 5,00 5,00 3,50 4,50 5,00 V-CW 50/75/2-12, x 12,5 50 LaFlamm 23,0 EI 45 DP1 3,00 3,50 4,50 1,90 2,60 V-CW 75/100/2-12, x 12,5 75 LaFlamm 23,5 EI 45 DP1 3,50 4,50 5,00 2,75 3,50 4,50 V-CW 100/125/2-12, x 12,5 100 LaFlamm 24,0 EI 45 DP1 4,25 5,00 5,00 3,50 4,50 5,00 V-CW 50/80/ x LaFlamm 29,0 EI 60 DP1 3,00 3,50 4,50 1,90 2,60 V-CW 75/105/ x LaFlamm 29,5 EI 60 DP1 3,50 4,50 5,00 2,75 3,50 4,50 V-CW 100/130/ x LaFlamm 30,0 EI 60 DP1 5,50 5,90 6,50 4,50 4,90 6,00 Požární odolnost a výšky volně stojících předsazených stěn s dřevěnou spodní konstrukcí SW43 OZNAČENÍ KONSTRUKCE TLOUŠŤKA STĚNY TLOUŠŤKA DESEK SLOUPEK DRUH DESEK 3) HMOTNOST STĚNY POŽÁRNÍ ODOLNOST 2) MAXIMÁLNÍ VÝŠKA STĚNY v m 1) OBLAST POUŽITÍ 1 OBLAST POUŽITÍ 2 mm mm mm kg/m 2 OSOVÁ ROZTEČ SLOUPKŮ 625 mm V-HW 40/52,5/1-12,5 52,5 1 x 12,5 40/60 LaFlamm 14,5 EI 15 DP3 3,10 V-HW 60/72,5/1-12,5 72,5 1 x 12,5 60/60 LaFlamm 16,0 EI 15 DP3 4,10 4,10 V-HW 40/65/2-12, x 12,5 40/60 LaFlamm 25,0 EI 30 DP3 3,10 V-HW 60/85/2-12, x 12,5 60/60 LaFlamm 26,5 EI 30 DP3 4,10 4,10 Poznámky viz str. 8.

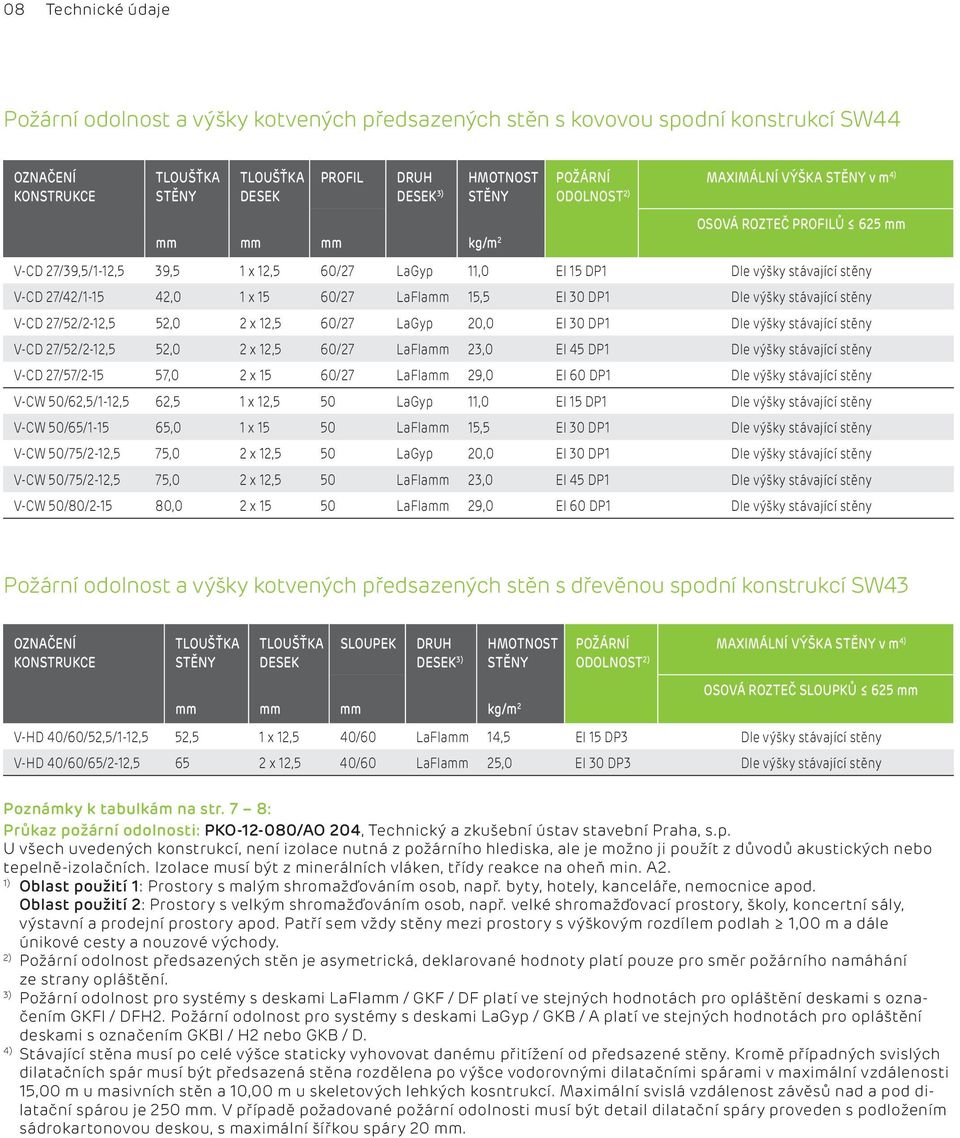

8 08 Technické údaje Požární odolnost a výšky kotvených předsazených stěn s kovovou spodní konstrukcí SW44 OZNAČENÍ KONSTRUKCE TLOUŠŤKA STĚNY TLOUŠŤKA DESEK PROFIL DRUH DESEK 3) HMOTNOST STĚNY POŽÁRNÍ ODOLNOST 2) MAXIMÁLNÍ VÝŠKA STĚNY v m 4) mm mm mm kg/m 2 OSOVÁ ROZTEČ PROFILŮ 625 mm V-CD 27/39,5/1-12,5 39,5 1 x 12,5 60/27 LaGyp 11,0 EI 15 DP1 Dle výšky stávající stěny V-CD 27/42/ ,0 1 x 15 60/27 LaFlamm 15,5 EI 30 DP1 Dle výšky stávající stěny V-CD 27/52/2-12,5 52,0 2 x 12,5 60/27 LaGyp 20,0 EI 30 DP1 Dle výšky stávající stěny V-CD 27/52/2-12,5 52,0 2 x 12,5 60/27 LaFlamm 23,0 EI 45 DP1 Dle výšky stávající stěny V-CD 27/57/ ,0 2 x 15 60/27 LaFlamm 29,0 EI 60 DP1 Dle výšky stávající stěny V-CW 50/62,5/1-12,5 62,5 1 x 12,5 50 LaGyp 11,0 EI 15 DP1 Dle výšky stávající stěny V-CW 50/65/ ,0 1 x LaFlamm 15,5 EI 30 DP1 Dle výšky stávající stěny V-CW 50/75/2-12,5 75,0 2 x 12,5 50 LaGyp 20,0 EI 30 DP1 Dle výšky stávající stěny V-CW 50/75/2-12,5 75,0 2 x 12,5 50 LaFlamm 23,0 EI 45 DP1 Dle výšky stávající stěny V-CW 50/80/ ,0 2 x LaFlamm 29,0 EI 60 DP1 Dle výšky stávající stěny Požární odolnost a výšky kotvených předsazených stěn s dřevěnou spodní konstrukcí SW43 OZNAČENÍ KONSTRUKCE TLOUŠŤKA STĚNY TLOUŠŤKA DESEK SLOUPEK DRUH DESEK 3) HMOTNOST STĚNY POŽÁRNÍ ODOLNOST 2) MAXIMÁLNÍ VÝŠKA STĚNY v m 4) mm mm mm kg/m 2 OSOVÁ ROZTEČ SLOUPKŮ 625 mm V-HD 40/60/52,5/1-12,5 52,5 1 x 12,5 40/60 LaFlamm 14,5 EI 15 DP3 Dle výšky stávající stěny V-HD 40/60/65/2-12, x 12,5 40/60 LaFlamm 25,0 EI 30 DP3 Dle výšky stávající stěny Poznámky k tabulkám na str. 7 8: Průkaz požární odolnosti: PKO /AO 204, Technický a zkušební ústav stavební Praha, s.p. U všech uvedených konstrukcí, není izolace nutná z požárního hlediska, ale je možno ji použít z důvodů akustických nebo tepelně-izolačních. Izolace musí být z minerálních vláken, třídy reakce na oheň min. A2. 1) Oblast použití 1: Prostory s malým shromažďováním osob, např. byty, hotely, kanceláře, nemocnice apod. Oblast použití 2: Prostory s velkým shromažďováním osob, např. velké shromažďovací prostory, školy, koncertní sály, výstavní a prodejní prostory apod. Patří sem vždy stěny mezi prostory s výškovým rozdílem podlah 1,00 m a dále únikové cesty a nouzové východy. 2) Požární odolnost předsazených stěn je asymetrická, deklarované hodnoty platí pouze pro směr požárního namáhání ze strany opláštění. 3) Požární odolnost pro systémy s deskami LaFlamm / GKF / DF platí ve stejných hodnotách pro opláštění deskami s označením GKFI / DFH2. Požární odolnost pro systémy s deskami LaGyp / GKB / A platí ve stejných hodnotách pro opláštění deskami s označením GKBI / H2 nebo GKB / D. 4) Stávající stěna musí po celé výšce staticky vyhovovat danému přitížení od předsazené stěny. Kromě případných svislých dilatačních spár musí být předsazená stěna rozdělena po výšce vodorovnými dilatačními spárami v maximální vzdálenosti 15,00 m u masivních stěn a 10,00 m u skeletových lehkých kosntrukcí. Maximální svislá vzdálenost závěsů nad a pod dilatační spárou je 250 mm. V případě požadované požární odolnosti musí být detail dilatační spáry proveden s podložením sádrokartonovou deskou, s maximální šířkou spáry 20 mm.

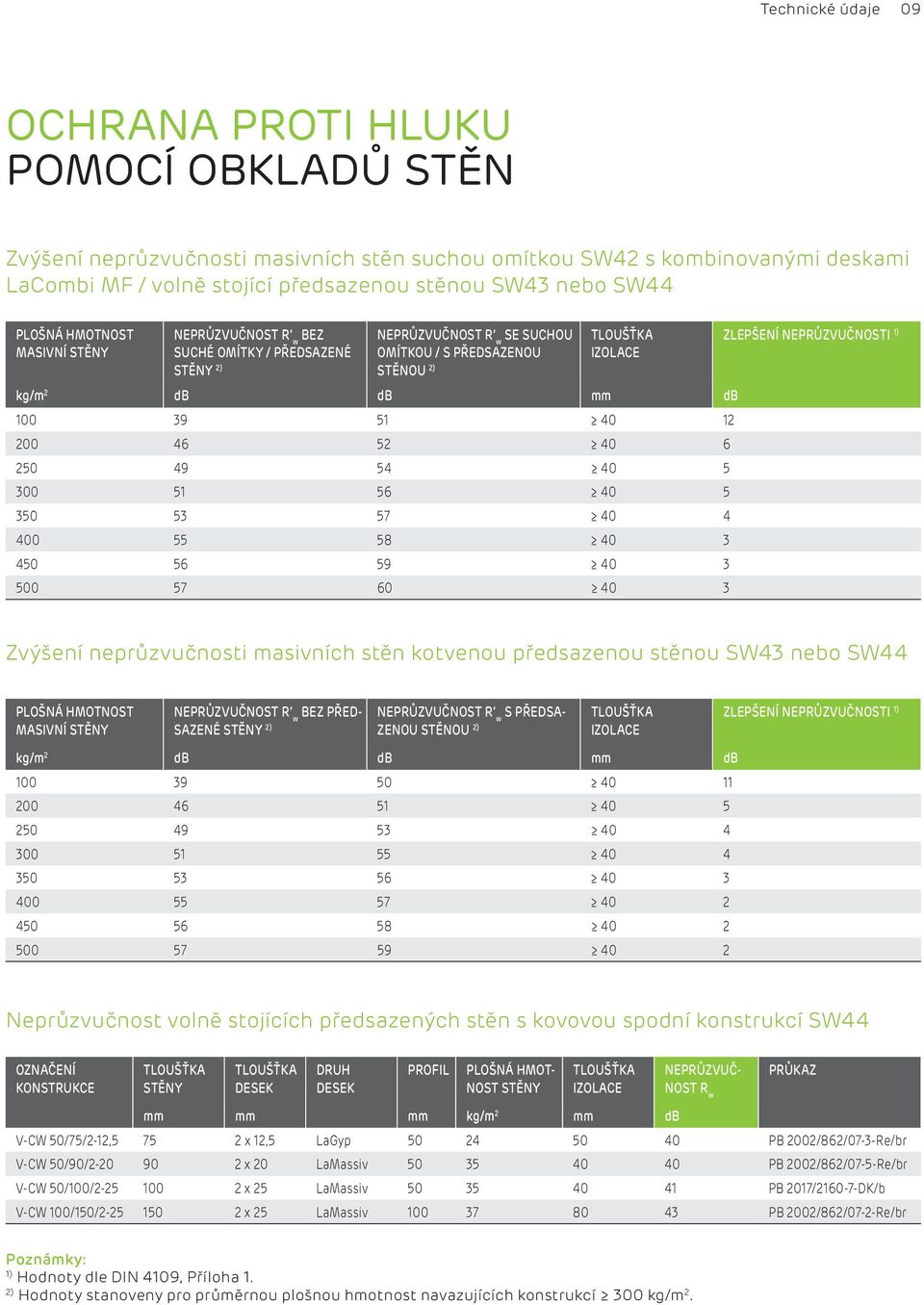

9 Technické údaje 09 OCHRANA PROTI HLUKU POMOCÍ OBKLADŮ STĚN Zvýšení neprůzvučnosti masivních stěn suchou omítkou SW42 s kombinovanými deskami LaCombi MF / volně stojící předsazenou stěnou SW43 nebo SW44 PLOŠNÁ HMOTNOST MASIVNÍ STĚNY NEPRŮZVUČNOST R w BEZ SUCHÉ OMÍTKY / PŘEDSAZENÉ STĚNY 2) NEPRŮZVUČNOST R w SE SUCHOU OMÍTKOU / S PŘEDSAZENOU STĚNOU 2) TLOUŠŤKA IZOLACE kg/m 2 db db mm db ZLEPŠENÍ NEPRŮZVUČNOSTI 1) Zvýšení neprůzvučnosti masivních stěn kotvenou předsazenou stěnou SW43 nebo SW44 PLOŠNÁ HMOTNOST MASIVNÍ STĚNY NEPRŮZVUČNOST R w BEZ PŘED- SAZENÉ STĚNY 2) NEPRŮZVUČNOST R w S PŘEDSA- ZENOU STĚNOU 2) TLOUŠŤKA IZOLACE kg/m 2 db db mm db ZLEPŠENÍ NEPRŮZVUČNOSTI 1) Neprůzvučnost volně stojících předsazených stěn s kovovou spodní konstrukcí SW44 OZNAČENÍ KONSTRUKCE TLOUŠŤKA STĚNY TLOUŠŤKA DESEK DRUH DESEK PROFIL PLOŠNÁ HMOT- NOST STĚNY TLOUŠŤKA IZOLACE mm mm mm kg/m 2 mm db NEPRŮZVUČ- NOST R w PRŮKAZ V-CW 50/75/2-12, x 12,5 LaGyp PB 2002/862/07-3-Re/br V-CW 50/90/ x 20 LaMassiv PB 2002/862/07-5-Re/br V-CW 50/100/ x 25 LaMassiv PB 2017/ DK/b V-CW 100/150/ x 25 LaMassiv PB 2002/862/07-2-Re/br Poznámky: 1) Hodnoty dle DIN 4109, Příloha 1. 2) Hodnoty stanoveny pro průměrnou plošnou hmotnost navazujících konstrukcí 300 kg/m 2.

10 10 Detaily suchá omítka se sádrokartonovými deskami Siniat SUCHÁ OMÍTKA SE SÁDROKARTONOVÝMI DESKAMI SINIAT SW41 Spáry ve styku desek, dilatační spáry, rohy a připojení stropu SW41 Planfix fresh / Pallas fill Pallas fix 60 SW41 PS01 Vzdálenost sádrových terčů pro sádrokartonové desky tloušťky 12,5 mm Separační páska Pallas fix 60 SW41 EA01 Provedení vnitřního rohu Ochranný rohový profil Pallas fix 60 Pallas fix 60 SW41 PS02 Vzdálenost sádrových terčů pro sádrokartonové desky tloušťky 9,5 mm Pásy ze sádrokartonových desek Siniat Pallas fix 60 SW41 EA02 Provedení vnějšího rohu SW41 TP P03 Masivní stěna se suchou omítkou a vyrovnávací vrstvou ze sádrokartonu polovina rozpětí nosných profilů Sádrokartonový pás jednostranně přilepený a přisvorkovaný Ocelové svorky Ochranný rohový profil Pallas fix 60 Rychlostavební šroub TN Planfix fresh / Pallas fill Separační páska Pallas fix 60 SW41 BF02 Dilatační spára s podložením sádrokartonovým pásem SW41 TP DA01 Připojení podhledu bez požární odolnosti

11 Detaily suchá omítka s kombinovanými deskami Siniat 11 SUCHÁ OMÍTKA S KOMBINOVANÝMI DESKAMI SINIAT SW42 Spáry ve styku desek, rohy, připojení ke stěně, podlaze a stropu SW42 Ochranný rohový profil Pallas fix 60 LaCombi PS Separační páska Planfix fresh / Pallas fill Pallas fix 60 LaCombi MF SW42 WA EA01 Provedení vnějšího rohu; kombinovaná deska PS nebo MF SW42 WA EA02 Provedení vnitřního rohu; kombinovaná deska MF nebo PS Pallas fix 60 LaCombi PS Separační páska Planfix fresh / Pallas fill Pallas fix 60 LaCombi MF SW42 WA VB01 Připojení k příčce Siniat; přerušení kombinované desky PS SW42 PS01 Suchá omítka s kombinovanými deskami MF tloušťky 12,5 mm Pásy ze sádrokartonových desek Siniat Pallas fix 60 LaCombi PS Separační páska Planfix fresh / Pallas fill Pallas fix 60 LaCombi MF SW42 BA MD02 Připojení ke hrubé podlaze; kombinovaná deska PS; potěr je přerušen SW42 DA MD01 Připojení k masivnímu stropu; kombinovaná deska MF

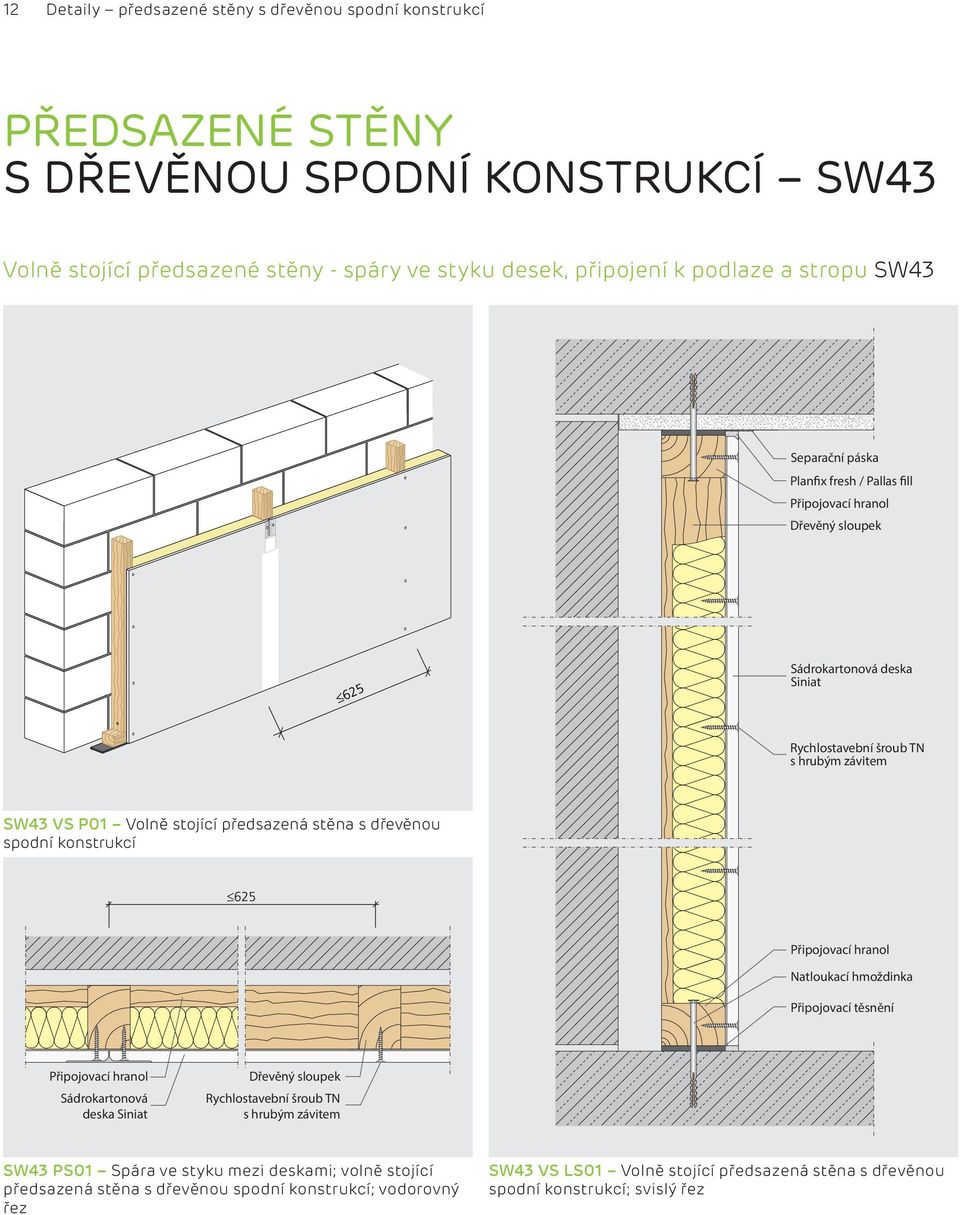

12 12 Detaily předsazené stěny s dřevěnou spodní konstrukcí PŘEDSAZENÉ STĚNY S DŘEVĚNOU SPODNÍ KONSTRUKCÍ SW43 Volně stojící předsazené stěny - spáry ve styku desek, připojení k podlaze a stropu SW43 Separační páska Planfix fresh / Pallas fill Připojovací hranol Dřevěný sloupek deska Siniat Rychlostavební šroub TN s hrubým závitem SW43 VS P01 Volně stojící předsazená stěna s dřevěnou spodní konstrukcí Připojovací hranol Natloukací hmoždinka Připojovací těsnění Připojovací hranol Dřevěný sloupek Rychlostavební šroub TN s hrubým závitem SW43 PS01 Spára ve styku mezi deskami; volně stojící předsazená stěna s dřevěnou spodní konstrukcí; vodorovný řez SW43 VS LS01 Volně stojící předsazená stěna s dřevěnou spodní konstrukcí; svislý řez

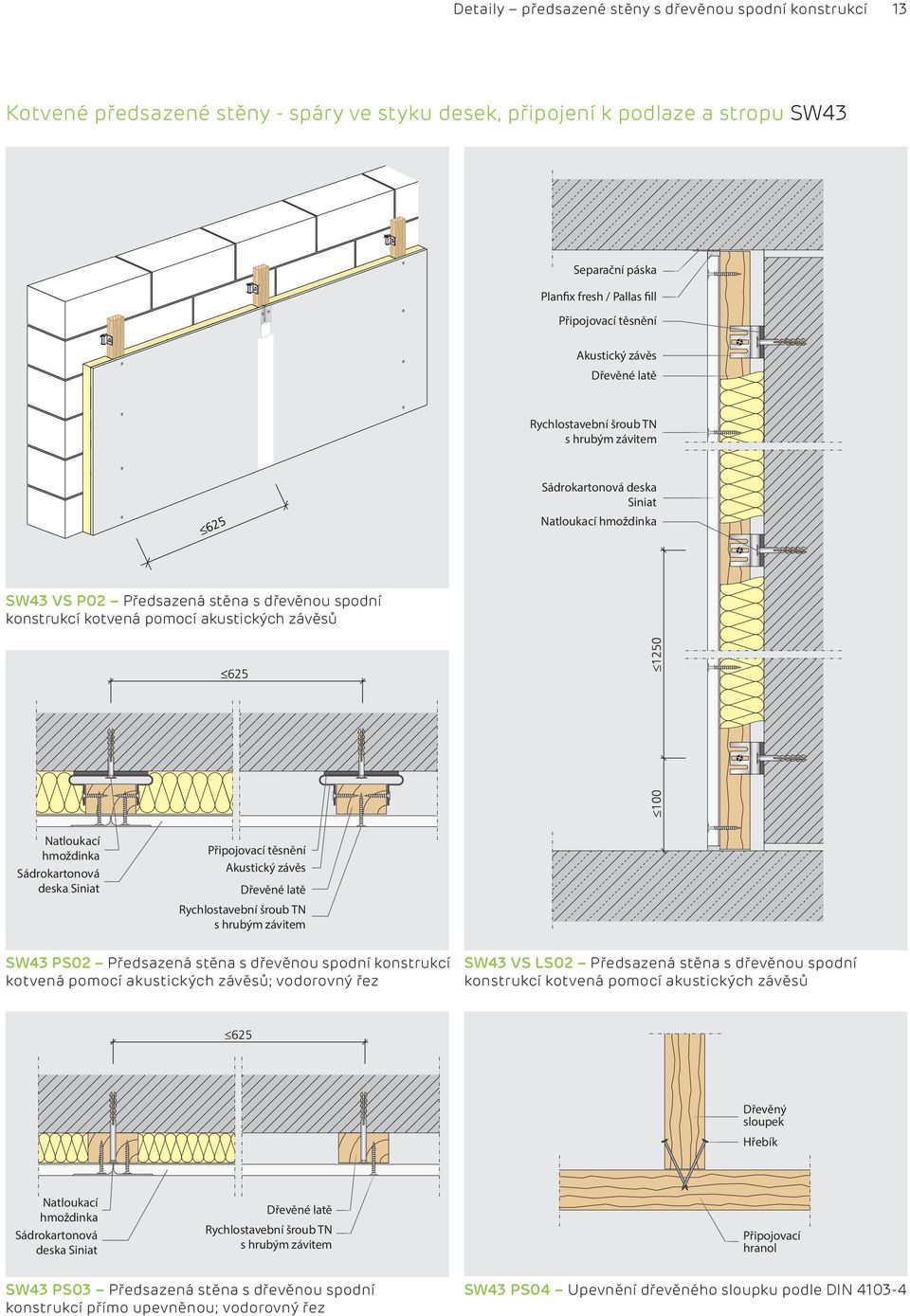

13 Detaily předsazené stěny s dřevěnou spodní konstrukcí 13 Kotvené předsazené stěny - spáry ve styku desek, připojení k podlaze a stropu SW43 Separační páska Planfix fresh / Pallas fill Připojovací těsnění Akustický závěs Dřevěné latě Rychlostavební šroub TN s hrubým závitem deska Siniat Natloukací hmoždinka SW43 VS P02 Předsazená stěna s dřevěnou spodní konstrukcí kotvená pomocí akustických závěsů Natloukací hmoždinka Připojovací těsnění Akustický závěs Dřevěné latě Rychlostavební šroub TN s hrubým závitem SW43 PS02 Předsazená stěna s dřevěnou spodní konstrukcí kotvená pomocí akustických závěsů; vodorovný řez SW43 VS LS02 Předsazená stěna s dřevěnou spodní konstrukcí kotvená pomocí akustických závěsů Dřevěný sloupek Hřebík Natloukací hmoždinka Dřevěné latě Rychlostavební šroub TN s hrubým závitem Připojovací hranol SW43 PS03 Předsazená stěna s dřevěnou spodní konstrukcí přímo upevněnou; vodorovný řez SW43 PS04 Upevnění dřevěného sloupku podle DIN

14 14 Detaily předsazené stěny s kovovou spodní konstrukcí PŘEDSAZENÉ STĚNY S KOVOVOU SPODNÍ KONSTRUKCÍ SW44 Volně stojící předsazené stěny - spáry ve styku desek a rohy SW44 CW profil Rychlostavební šroub TN SW44 VS P01 Volně stojící předsazená stěna s kovovou spodní konstrukcí SW44 PS01 Spára ve styku mezi deskami; volně stojící předsazená stěna s CW profily Ochranný rohový profil CW profil Rychlostavební šroub TN Výztužná páska Planfix fresh / Pallas fill Rychlostavební šroub TN CW profil SW44 EA01 Vnější roh; volně stojící předsazená stěna s CW profily SW44 EA02 Vnitřní roh; volně stojící předsazená stěna s CW profily

15 Detaily předsazené stěny s kovovou spodní konstrukcí 15 Volně stojící předsazené stěny - připojení k podlaze a stropu SW44 Separační páska Planfix fresh / Pallas fill Rychlostavební šroub TN CW profil Separační páska Planfix fresh / Pallas fill CW profil Rychlostavební šroub TN Připojovací těsnění Akustický závěs Natloukací hmoždinka UW profil Natloukací hmoždinka SW44 VS LS01 Volně stojící předsazená stěna s CW profily SW44 VS LS02 Volně stojící předsazená stěna s přídavným kotvením

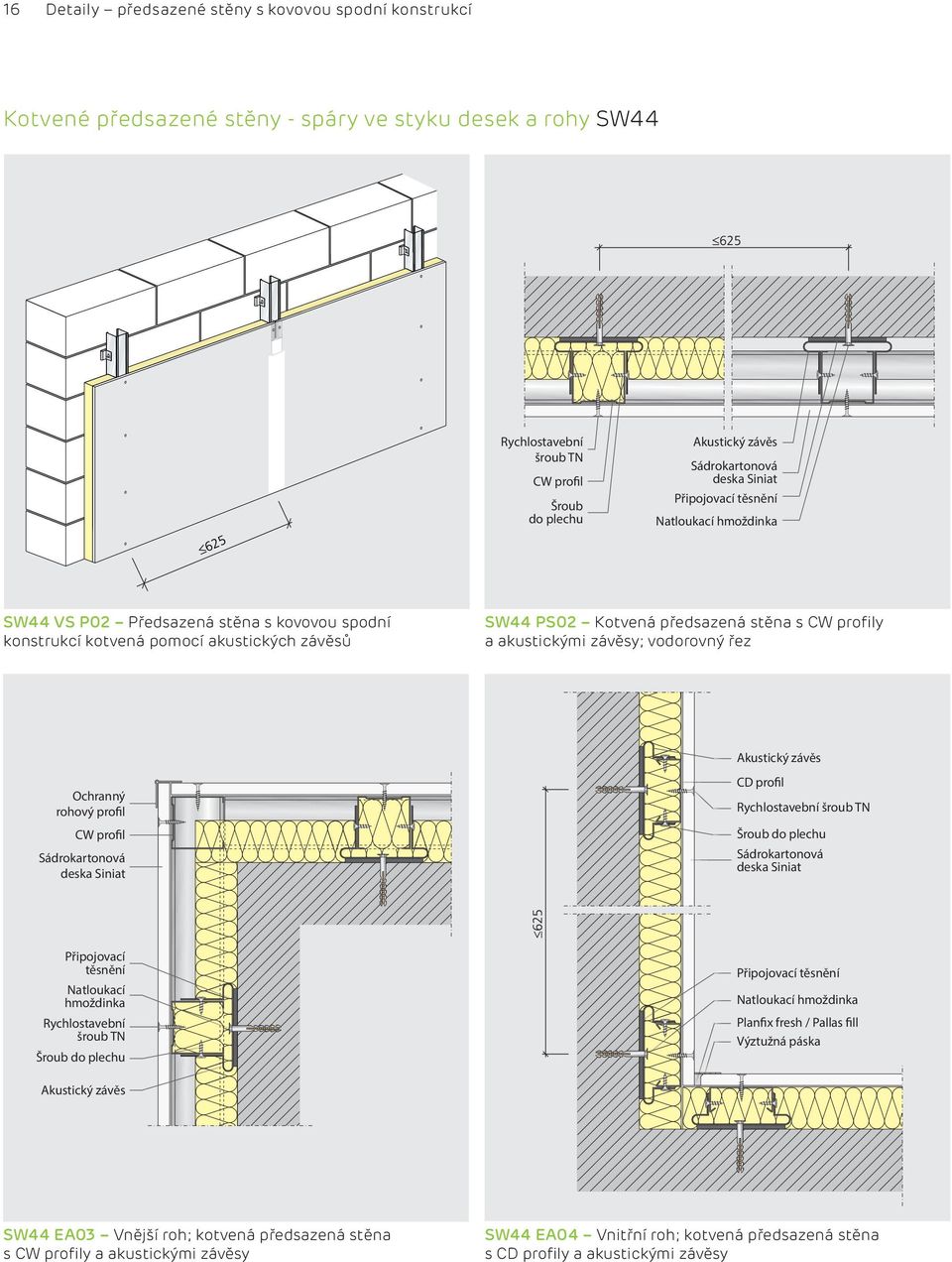

16 16 Detaily předsazené stěny s kovovou spodní konstrukcí Kotvené předsazené stěny - spáry ve styku desek a rohy SW44 Rychlostavební šroub TN CW profil Šroub do plechu Akustický závěs Připojovací těsnění Natloukací hmoždinka SW44 VS P02 Předsazená stěna s kovovou spodní konstrukcí kotvená pomocí akustických závěsů SW44 PS02 Kotvená předsazená stěna s CW profily a akustickými závěsy; vodorovný řez Akustický závěs Ochranný rohový profil CW profil CD profil Rychlostavební šroub TN Šroub do plechu Připojovací těsnění Natloukací hmoždinka Rychlostavební šroub TN Šroub do plechu Připojovací těsnění Natloukací hmoždinka Planfix fresh / Pallas fill Výztužná páska Akustický závěs SW44 EA03 Vnější roh; kotvená předsazená stěna s CW profily a akustickými závěsy SW44 EA04 Vnitřní roh; kotvená předsazená stěna s CD profily a akustickými závěsy

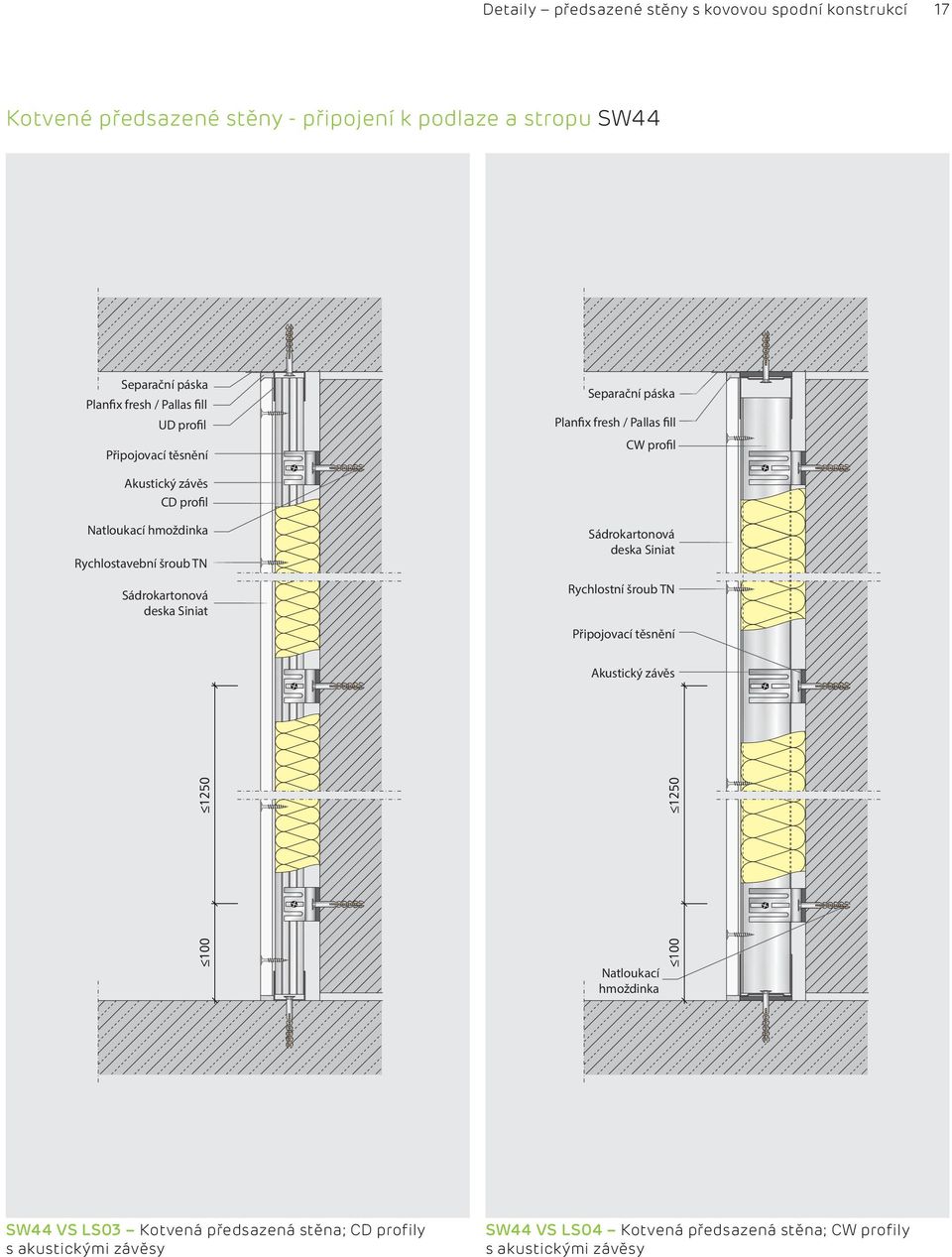

17 Detaily předsazené stěny s kovovou spodní konstrukcí 17 Kotvené předsazené stěny - připojení k podlaze a stropu SW44 Separační páska Planfix fresh / Pallas fill UD profil Připojovací těsnění Separační páska Planfix fresh / Pallas fill CW profil Akustický závěs CD profil Natloukací hmoždinka Rychlostavební šroub TN Rychlostní šroub TN Připojovací těsnění Akustický závěs Natloukací hmoždinka SW44 VS LS03 Kotvená předsazená stěna; CD profily s akustickými závěsy SW44 VS LS04 Kotvená předsazená stěna; CW profily s akustickými závěsy

18 18 Pokyny pro montáž a zpracování SPRÁVNÉ PROVEDENÍ SUCHÁ OMÍTKA SINIAT SW41-42 Všeobecné pokyny Suchá omítka Siniat se osazuje přímo na únosný svislý podklad pomocí lepící sádry Pallas fix 60. Zpracování se řídí zásadami DIN Na stropech a dalších vodorovných a šikmých konstrukcích nesmí být suchá omítka použita, desky zde musí být upevněny na spodní konstrukci. Vzdálenosti upevnění Na sádrokartonové desky LaGyp tloušťky 12,5 mm a šířky 1250 mm se lepící sádra nanáší podélně ve třech řadách ve formě terčů, nebo v případě kladení do tenkého lože ve formě souvislých pásů. Osová vzdálenost terčů o průměru ca 100 mm je maximálně 400 mm. V případě následného obkladu ploch musí být tato vzdálenost zmenšena na maximálně 250 mm. Suchá omítka za umyvadly, v oblasti ostění dveří a oken, nebo kolem kamen se lepí celoplošně. Lepení Na rovné plochy stěn (např. betonových) se lepící sádra Pallas fix 60 nanáší pomocí zubové stěrky minimálně 12 x 12 mm metodou kladení do tenkého lože. Na nerovný podklad, s nerovnostmi maximálně do 20 mm, se sádrokartonové desky lepí prostřednictvím terčů. Na nerovný povrch, jehož nerovnosti jsou větší než 20 mm, musí být před lepením sádrokartonových desek Siniat nalepeny pomocí Pallas fix 60 vyrovnávací pásy ze sádrokartonu. Mechanické upevňování desek pomocí hmoždinek nedoporučujeme. Příprava podkladu Podklad pro suchou omítku musí být suchý, nenamrzavý, očištěný od separačních nečistot a únosný. Silně savé podklady je třeba předem opatřit vhodnou penetrací. Hladké nesavé povrchy je nutno ošetřit spojovacím nátěrem. Kombinované desky Kombinované desky LaCombi PS s kašírováním polystyrenem se lepí obdobně jako sádrokartonové desky bez kašírování. Kombinované desky LaCombi MF s kašírováním izolací z minerálních vláken musí být na rubu předem opatřeny celoplošnou vrstvou lepící sádry tloušťky 2 3 mm. Upevňování dodatečných zatížení Na suché omítky se sádrokartonovými deskami mohou být přímo upevněna lehká konzolová zatížení 0,15 kn/m 2. Pokud jsou použity kombinované desky LaCombi, nebo konzolová zatížení jsou větší než 0,15 kn/m 2, musí být zatížení kotveno až do masivní stěny. Křížové spáry jsou nepřípustné. Příčné spáry musí mít minimální vzdálenost 400 mm. Pokud se mění materiál podkladu, je třeba uvážit a případně provést dilatační spáry. PŘEDSAZENÉ STĚNY SINIAT SW43-44 Všeobecné pokyny Předsazené stěny Siniat jsou nenosné vnitřní dělící stěnové konstrukce dle DIN 18183, popřípadě dle AbP P-1403/355/12-MPA BS. Jedná se o jednostranně opláštěné konstrukce, které se provádí dle zásad DIN Připojovací profily / připojení Připojovací UW a CW profily se opatří připojovacím těsněním a upevní se k podlaze, ke stropu a bočním stěnám. Připojovací těsnění musí po celé délce profilu spolehlivě vyrovnávat nerovnosti podkladu tak, aby připojení bylo těsné. Při vyšších požadavcích na neprůzvučnost se navíc doporučuje utěsnit z obou stran spáru mezi připojovacími profily a navazující konstrukcí pomocí trvale pružného tmelu. Upevnění profilů na podlaze, stěnách a stropu se provádí natloukacími hmoždinkami, šrouby, nebo jinými upevňovacími prostředky vhodnými pro daný podkladní materiál. Vzdálenost upevňovacích prostředků je maximálně 1 m. Stěnové připojovací CW profily musí být upevněny alespoň ve třech bodech (nahoře, uprostřed a dole). Připojení dřevěné spodní konstrukce se provádí obdobně. Spodní konstrukce CW profily se osazují do UW profilů otevřenou stranou ve směru montáže volně (bez šroubů). V případě potřeby lze jejich polohu zajistit perforačním spojem provedeným speciálními kleštěmi. CW profily musí být do UW profilů zasunuty minimálně v délce 15 mm. Mezi koncem CW profilu a stěnou UW profilu je nutno ponechat mezeru alespoň 15 mm. Pro stropní připojení při výšce stěn > 6,50 m platí pro použití UW profilů následující: šířka přírub 60 mm, minimální volný deformační prostor CW profilů 30 mm. Stykování CW profilů se provádí pouze v odůvodněných případech. Styk lze řešit přesahem zasunutím proti sobě otočených CW profilů do sebe (tj. vytvořením krabicového profilu ve styku), nebo příložkami z UW profilů. Sloupky dřevěné spodní konstrukce se v každém styku s připojovacími hranoly upevní dvojicí šikmo zatlučených hřebíků, nebo pomocí kovového úhelníku a vrutů.

19 Pokyny pro montáž a zpracování 19 Opláštění Při jednovrstvém i vícevrstvém opláštění musí být vodorovné i svislé spáry mezi deskami přesazeny: příčné spáry ve stejné vrstvě opláštění musí mít minimální vzdálenost 400 mm, příčné spáry mezi více vrstvami opláštění musí být navzájem přesazeny, příčné spáry u stěn s jednovrstvým opláštěním je třeba podložit profilem, nebo tmelit s výztužnou páskou. Křížové spáry jsou nepřípustné. U vícevrstvých opláštění musí být všechny spáry a připojení vyplněny tmelem i ve spodních vrstvách. Aby bylo možno dokonale zatmelit podlahovou připojovací spáru, je doporučeno desky nepokládat přímo na nosnou konstrukci stropu. U stěn oddělujících vlhké prostory musí být, ze strany vlhkého prostoru, všechny vrstvy opláštění provedeny z impregnovaných desek. Impregnované sádrokartonové desky Siniat nevyžadují následnou impregnaci řezaných hran. V místě výřezů a prostupů je třeba hrany opatřit penetrací ke zlepšení přídržnosti těsnících hmot. Zatmelení se provádí tmely Planfix fresh / Pallas fill. Stejné tmely se použijí i v případě vlhkých prostorů, např. u bytových koupelen. Upevňování desek Vzdálenost šroubů od okrajů opláštěných kartonem je minimálně 10 mm, od řezaných hran minimálně 15 mm. Vzdálenost upevňovacích prostředků po délce CW profilů činí 250 mm. V případě vícevrstvých opláštění může být vzdálenost šroubů ve spodní vrstvě zvětšena na 750 mm. Sádrokartonové desky Siniat se upevňují pomocí rychlostavebních šroubů. Délka šroubů se řídí podle celkové tloušťky opláštění. U dvojvrstvého opláštění deskami LaPlura může být vrchní vrstva upevněna do spodní vrstvy sponkami. V tomto případě je spodní vrstva desek upevněna na profily šrouby ve vzdálenosti 250 mm a vrchní vrstva potom na spodní vrstvu desek sponkami ve vzdálenosti 80 mm. Maximální výška stěn v tomto případě odpovídá hodnotám pro předsazené stěny s jednovrstvým opláštěním. Kotvené předsazené stěny Tyto konstrukce jsou v základních rysech obdobné jako volně stojící předsazené stěny. Pro dosažení značných výšek je třeba kotvit svislé profily CW nebo CD 60/27 do nosné stěny. Kotevní prvky, jako např. akustické závěsy, přímé závěsy nebo kusy z CW profilů se přišroubují ke svislým profilům předsazené stěny. Maximální vzdálenost kotevních prvků ve svislém směru je 1,25 m. Prostupy v předsazených stěnách pro instalace Prostupy v předsazených stěnách pro instalační vedení lze provést v libovolném místě, pokud nedojde k poškození nebo přerušení CW profilů. Jestliže není možno vyhnout se přerušení CW profilu, musíme doplnit výměny z UW profilů. V případě velkých otvorů, které přerušují dva sousední CW profily, musí být otvor ohraničen po stranách, namísto CW profilů, profily UA s připojovacími kotevními úhelníky. Vestavby v předsazených stěnách Pokud není možné zabudované nosné prvky, např. příčníky pro umyvadla, nosné rámy pro WC apod., kotvit přímo k nosné stěně, musí být po stranách upevněny na UA profily. V případě zakotvení výše uvedených prvků do nosné stěny, postačí po jejich stranách CW profily. Instalační předsazená polostěna Instalační předsazené polostěny s výškou ca 1,20 m, do kterých můžeme zabudovat nosné prvky zařizovacích předmětů zdravotní techniky, jsou volně stojícími předsazenými stěnami, zakotvenými do masivních nebo montovaných stěn, stojícími za nimi. Opláštění se obvykle provádí dvěma vrstvami impregnovaných sádrokartonových desek LaGyp nebo jednou vrstvou impregnovaných desek LaMassiv nebo LaLegra. Vodorovná plocha v horní úrovni polostěny se oplášťuje stejně jako svislé plochy. Nosné prvky zařizovacích předmětů zdravotní techniky musí být dozadu kotveny.

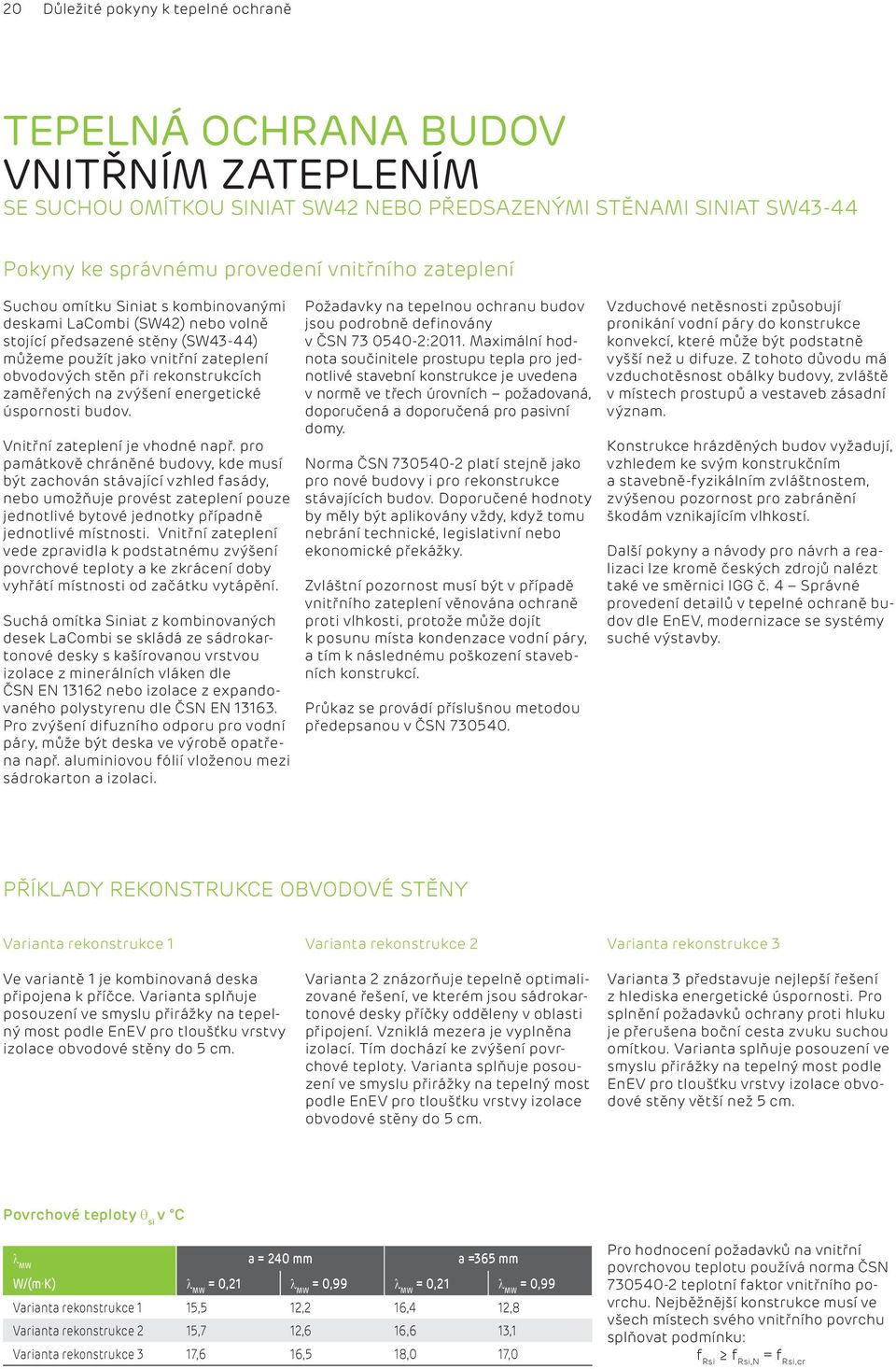

20 20 Důležité pokyny k tepelné ochraně TEPELNÁ OCHRANA BUDOV VNITŘNÍM ZATEPLENÍM SE SUCHOU OMÍTKOU SINIAT SW42 NEBO PŘEDSAZENÝMI STĚNAMI SINIAT SW43-44 Pokyny ke správnému provedení vnitřního zateplení Suchou omítku Siniat s kombinovanými deskami LaCombi (SW42) nebo volně stojící předsazené stěny (SW43-44) můžeme použít jako vnitřní zateplení obvodových stěn při rekonstrukcích zaměřených na zvýšení energetické úspornosti budov. Vnitřní zateplení je vhodné např. pro památkově chráněné budovy, kde musí být zachován stávající vzhled fasády, nebo umožňuje provést zateplení pouze jednotlivé bytové jednotky případně jednotlivé místnosti. Vnitřní zateplení vede zpravidla k podstatnému zvýšení povrchové teploty a ke zkrácení doby vyhřátí místnosti od začátku vytápění. Suchá omítka Siniat z kombinovaných desek LaCombi se skládá ze sádrokartonové desky s kašírovanou vrstvou izolace z minerálních vláken dle ČSN EN nebo izolace z expandovaného polystyrenu dle ČSN EN Pro zvýšení difuzního odporu pro vodní páry, může být deska ve výrobě opatřena např. aluminiovou fólií vloženou mezi sádrokarton a izolaci. Požadavky na tepelnou ochranu budov jsou podrobně definovány v ČSN :2011. Maximální hodnota součinitele prostupu tepla pro jednotlivé stavební konstrukce je uvedena v normě ve třech úrovních požadovaná, doporučená a doporučená pro pasivní domy. Norma ČSN platí stejně jako pro nové budovy i pro rekonstrukce stávajících budov. Doporučené hodnoty by měly být aplikovány vždy, když tomu nebrání technické, legislativní nebo ekonomické překážky. Zvláštní pozornost musí být v případě vnitřního zateplení věnována ochraně proti vlhkosti, protože může dojít k posunu místa kondenzace vodní páry, a tím k následnému poškození stavebních konstrukcí. Průkaz se provádí příslušnou metodou předepsanou v ČSN Vzduchové netěsnosti způsobují pronikání vodní páry do konstrukce konvekcí, které může být podstatně vyšší než u difuze. Z tohoto důvodu má vzduchotěsnost obálky budovy, zvláště v místech prostupů a vestaveb zásadní význam. Konstrukce hrázděných budov vyžadují, vzhledem ke svým konstrukčním a stavebně-fyzikálním zvláštnostem, zvýšenou pozornost pro zabránění škodám vznikajícím vlhkostí. Další pokyny a návody pro návrh a realizaci lze kromě českých zdrojů nalézt také ve směrnici IGG č. 4 Správné provedení detailů v tepelné ochraně budov dle EnEV, modernizace se systémy suché výstavby. PŘÍKLADY REKONSTRUKCE OBVODOVÉ STĚNY Varianta rekonstrukce 1 Ve variantě 1 je kombinovaná deska připojena k příčce. Varianta splňuje posouzení ve smyslu přirážky na tepelný most podle EnEV pro tloušťku vrstvy izolace obvodové stěny do 5 cm. Varianta rekonstrukce 2 Varianta 2 znázorňuje tepelně optimalizované řešení, ve kterém jsou sádrokartonové desky příčky odděleny v oblasti připojení. Vzniklá mezera je vyplněna izolací. Tím dochází ke zvýšení povrchové teploty. Varianta splňuje posouzení ve smyslu přirážky na tepelný most podle EnEV pro tloušťku vrstvy izolace obvodové stěny do 5 cm. Varianta rekonstrukce 3 Varianta 3 představuje nejlepší řešení z hlediska energetické úspornosti. Pro splnění požadavků ochrany proti hluku je přerušena boční cesta zvuku suchou omítkou. Varianta splňuje posouzení ve smyslu přirážky na tepelný most podle EnEV pro tloušťku vrstvy izolace obvodové stěny větší než 5 cm. Povrchové teploty si v C MW a = 240 mm a =365 mm W/(m K) MW = 0,21 MW = 0,99 MW = 0,21 MW = 0,99 Varianta rekonstrukce 1 15,5 12,2 16,4 12,8 Varianta rekonstrukce 2 15,7 12,6 16,6 13,1 Varianta rekonstrukce 3 17,6 16,5 18,0 17,0 Pro hodnocení požadavků na vnitřní povrchovou teplotu používá norma ČSN teplotní faktor vnitřního povrchu. Nejběžnější konstrukce musí ve všech místech svého vnitřního povrchu splňovat podmínku: f Rsi f Rsi,N = f Rsi,cr

21 Důležité pokyny k tepelné ochraně 21 VARIANTY REKONSTRUKCE S KOMBINOVANÝMI DESKAMI 1 AŽ 3 Varianta rekonstrukce 1 Teplotní pole 1 vnější vnitřní si 12,5 12, ,5 12,5 si Varianta rekonstrukce 1 Kontakt sádrokartonových desek s obvodovou stěnou vede ke zvýšení tepelného toku v této oblasti. Pokles povrchové teploty lze omezit přerušením kontaktu mezi opláštěním příčky a obvodovou stěnou viz Varianta 2. Popis skladby detailu: Skladba obvodové stěny: MW = 0,21 a 0,99 W/(m.K) a = 240 mm a 365 mm Lepící sádra = 0,45 W/(m.K) Izolace = 0,04 W/(m.K) Sádrokarton. deska = 0,25 W/(m.K) Stávající příčka CW 100 x 06 Sádrokarton. deska = 0,25 W/(m.K) Izolace = 0,04 W/(m.K) Sádrokarton. deska = 0,25 W/(m.K) a ,5 Varianta rekonstrukce 2 si 12,5 12, ,5 12,5 Teplotní pole 2 si Varianta rekonstrukce 2 Vyplněním spár mezi opláštěním a obvodovou stěnou izolací dojde ke snížení tepelného toku a zvýšení povrchové teploty. Další zvýšení může přinést oddělení CW profilu. Izolace spár tloušťky 10 mm vede ke zvýšení povrchové teploty až o 1,3 C. Popis skladby detailu: Skladba obvodové stěny jako Varianta 1 Stávající příčka CW 100 x 0,6 Sádrokarton. deska = 0,25 W/(m.K) Izolace = 0,04 W/(m.K) Sádrokarton. deska = 0,25 W/(m.K) vnější vnitřní Varianta rekonstrukce 3 a ,5 Varianta rekonstrukce 3 Teplotní pole 3 Tato varianta představuje nejlepší řešení z hlediska energetické úspornosti. Odsazením příčky od stěny a průběžnou izolační vrstvou se tepelné mosty sníží na minimum. Tím je současně umožněno použití větší tloušťky izolace u obvodové stěny. si si 12,5 12, ,5 12,5 Popis skladby detailu: Skladba obvodové stěny jako Varianta 1 Stávající příčka CW 100 x 06 Sádrokarton. deska = 0,25 W/(m.K) Izolace = 0,04 W/(m.K) Sádrokarton. deska = 0,25 W/(m.K) vnější vnitřní a ,5 Zdroj obrázků a příkladů: Směrnice IGG č. 4, přílohy.

22 22 Důležité pokyny k ochraně proti hluku OCHRANA PROTI HLUKU SE SUCHOU OMÍTKOU SINIAT SW41-42 A PŘEDSAZENÝMI STĚNAMI SW43-44 Všeobecné pokyny Při použití suché omítky s nalepenými sádrokartonovými deskami Siniat bez izolace, nebo s kombinovanými deskami LaCombi s izolací z polystyrenu nelze očekávat žádné znatelné zlepšení neprůzvučnosti masivní stěny. V jistých nepříznivých případech může rezonance způsobit dokonce malé zhoršení. Suchá omítka s kombinovanými deskami LaCombi MF zvyšuje neprůzvučnost masivní stěny. Nezbytné je, aby vrstva izolace probíhala celoplošně a byla těsně připojena na navazující konstrukce. Spáry ponechané pro lepší vysychání lepící sádry, musí být následně dokonale utěsněny. Průkaz neprůzvučnosti Pro všechny běžné konstrukce jsou k dispozici výsledky testů provedených v akreditovaných a uznávaných zkušebních ústavech. Průkaz hodnot zvýšení neprůzvučnosti masivní stěny přidáním předsazené stěny je převzat z DIN 4109, Příloha 1. Vliv vestaveb a připojení Vestavby případně prostupy v předsazených stěnách, např. zařizovací předměty zdravotní techniky, elektroinstalační krabice, kabelové kanály, kabelové žlaby, potrubí vzduchotechniky apod., mohou významně snížit neprůzvučnost. Zhoršení neprůzvučnosti lze obecně minimalizovat těsným provedením např. pomocí spárovacího tmelu nebo ucpávek s izolací z minerálních vláken, avšak nelze je zcela eliminovat. Systémové prvky Jako prvky systému se používají UW a CW profily, které jsou vyrobeny v souladu s normou ČSN EN Izolace z minerálních vláken v dutině stěny podle ČSN EN musí mít měrný odpor při proudění vzduchu r 5 kpa s/m 2 podle ČSN EN Veličiny v ochraně proti hluku Vážená neprůzvučnost R w (laboratorní) označuje neprůzvučnost samotné předsazené stěny bez vlivu bočních cest navazujícími konstrukcemi. Lze ji zjistit laboratorním měřením podle ČSN EN ISO 140 a je pro konstrukce Siniat uvedena v systémových tabulkách. Při výpočtech využívajících metody německé DIN 4109 se používá výpočtová hodnota R w,r, která se určí odečtením 2 db od R w. Neprůzvučnost R w (stavební) označuje hodnotu, která se stanoví jako neprůzvučnost v zabudovaném stavu včetně bočních cest pro dané navazující konstrukce a včetně případných vestaveb, prostupů apod. Obecně se určuje měřením na stavbě a slouží jako kritérium splnění požadavků normy ČSN Výše uvedená norma umožňuje ve fázi návrhu a v projektové přípravě používat pro predikci stavební neprůzvučnosti přibližných nebo výpočtových metod. Důležité pokyny pro provádění UW profily a CW připojovací profily musí být na navazující konstrukce upevněny přes připojovací těsnění. Doporučuje se také utěsnění po stranách připojovacích profilů pomocí pružného tmelu, zvláště při vyšších požadavcích na stavební neprůzvučnost. Připojení sádrokartonových desek Siniat musí být ve všech vrstvách opláštění zatmeleno nebo utěsněno pružným tmelem. V případě příček s požární odolností je ve všech vrstvách opláštění dovoleno použít výhradně tmelení spárovacím tmelem. Šrouby musí být umístěny minimálně ve vzdálenosti 5 mm od stěny profilu. Je třeba dodržet maximální dovolené vzdálenosti šroubů. Izolace musí být osazena celoplošně, těsně a zajištěna proti sesunutí.

23 Spotřeba materiálu 23 STANOVENÍ SPOTŘEBY MATERIÁLU PRO OBKLADY STĚN SW41-44 Spotřeba materiálu Pro stanovení spotřeby materiálu byly za základ položeny následující rozměry: Suchá omítka / předsazená stěna: 4,00 m x 2,50 m = 10,00 m 2. Suchá omítka SW41-42 Při menší ploše konstrukce se spotřeba zvyšuje. Snížení spotřeby při větší ploše je nepodstatné. Údaje o množství jsou stanoveny pro 1 m 2 plochy suché omítky / předsazené stěny, avšak bez zahrnutí prořezů, prostupů a otvorů. Údaje o množství upevňovacích prostředků jsou zaokrouhleny. Pro předsazené stěny s požární odolností je nutno u izolace respektovat příslušné třídy reakce na oheň, podrobnosti viz tabulky systémů. MATERIÁL OZNAČENÍ MĚRNÁ JEDNOTKA SUCHÁ OMÍTKA SW41-42 / 9,5 SW41-42 / 12,5 SW42 / 12,5 MF SUCHÁ OMÍTKA SE SÁDROKARTONOVÝMI DESKAMI SINIAT SW41 deska LaGyp A 9,5 m 2 1,0 A / H2 12,5 m 2 1,0 Víceúčelová deska LaPlura Classic DEFH1IR 12,5 m 2 1,0 deska LaDeko Q3 A 12,5 m 2 (1,0) Lepící sádra Pallas fix 60 kg 4 7 1) 3 6 1) Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,25 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,25) Spárovací / finální tmel Pallas deko kg (0,25) Finální tmel Pallas finish kg (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) SUCHÁ OMÍTKA S KOMBINOVANÝMI DESKAMI SINIAT SW42 Kombinovaná deska LaCombi PS A 9,5 m 2 1,0 A / H2 12,5 m 2 1,0 Kombinovaná deska LaCombi MF A / H2 12,5 m 2 1,0 Lepící sádra Pallas fix 60 kg 4 7 1) 3 6 1) 4 7 1) Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,25 0,25 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,25) (0,25) Finální tmel Pallas finish kg (0,1) (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) (0,7) 1) Závisí na druhu a nerovnostech podkladu. V závorkách jsou hodnoty pro alternativní provedení

24 24 Spotřeba materiálu Předsazené stěny s dřevěnou spodní konstrukcí SW43 MATERIÁL OZNAČENÍ MĚRNÁ JEDNOTKA TŘÍDA POŽÁRNÍ ODOLNOSTI EI 15 EI 30 PŘEDSAZENÉ STĚNY S DŘEVĚNOU SPODNÍ KONSTRUKCÍ VOLNĚ STOJÍCÍ - SW43 deska LaGyp A / H2 12,5 m 2 1,0 deska LaDeko Q3 A 12,5 m 2 (1,0) protipožární deska LaFlamm DF / DFH2 12,5 m 2 1,0 2,0 / (1,0) Víceúčelová deska LaPlura Classic DEFH1IR 12,5 m 2 (1,0) (1,0) Připojovací dřevěný hranol / m 0,8 0,8 0,8 Dřevěný sloupek / m 2,0 2,0 2,0 Připojovací těsnění mm m 1,3 1,3 1,3 Natloukací hmoždinka / vrut do dřeva ks 1,6 1,6 1,6 Rychlostavební šroub TN s hr. závitem 3,9 x 35 mm ks Rychlostavební šroub TN s hr. závitem 3,9 x 45 mm ks 15 Izolace mm / kg/m 3 m 2 (1,0) (1,0) (1,0) Separační páska (alternativně) m 1,8 1,8 1,8 Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,25 0,45 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,25) (0,45) Spárovací / finální tmel Pallas deko kg (0,25) Finální tmel Pallas finish kg (0,1) (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) (0,7) PŘEDSAZENÉ STĚNY S DŘEVĚNOU SPODNÍ KONSTRUKCÍ KOTVENÉ - SW43 deska LaGyp A / H2 12,5 m 2 1,0 deska LaDeko Q3 A 12,5 m 2 (1,0) protipožární deska LaFlamm DF / DFH2 12,5 m 2 1,0 2,0 / (1,0) Víceúčelová deska LaPlura Classic DEFH1IR 12,5 m 2 (1,0) (1,0) Dřevěná lať / m 2,0 2,0 2,0 Připojovací těsnění mm m 0,5 0,5 0,5 Natloukací hmoždinka / vrut do dřeva ks 2,4 2,4 2,4 Závěs akustický / přímý ks 1,8 1,8 1,8 Rychlostavební šroub TN s hr. závitem 3,9 x 35 mm ks Rychlostavební šroub TN s hr. závitem 3,9 x 45 mm ks 15 Izolace mm / kg/m 3 m 2 (1,0) (1,0) (1,0) Separační páska (alternativně) m 1,8 1,8 1,8 Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,25 0,45 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,25) (0,45) Spárovací / finální tmel Pallas deko kg (0,25) Finální tmel Pallas finish kg (0,1) (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) (0,7) V závorkách jsou hodnoty pro alternativní provedení

25 Spotřeba materiálu 25 Předsazené stěny s kovovou spodní konstrukcí SW44 MATERIÁL OZNAČENÍ MĚRNÁ JEDNOTKA TŘÍDA POŽÁRNÍ ODOLNOSTI EI 15 EI 30 EI 30 EI 45 EI 60 PŘEDSAZENÉ STĚNY S KOVOVOU SPODNÍ KONSTRUKCÍ VOLNĚ STOJÍCÍ - SW44 deska LaGyp A / H2 12,5 m 2 1,0 2,0 / (1,0) deska LaDeko Q3 A 12,5 m 2 (1,0) (1,0) protipožární deska LaFlamm DF / DFH2 12,5 m 2 2,0 / (1,0) protipožární deska LaFlamm DF / DFH2 15 m 2 1,0 2,0 Víceúčelová deska LaPlura Classic DEFH1IR 12,5 m 2 (1,0) (1,0) Připojovací profil UW / m 0,8 0,8 0,8 0,8 0,8 Stěnový profil CW / m 2,0 2,0 2,0 2,0 2,0 Připojovací těsnění mm m 1,3 1,3 1,3 1,3 1,3 Natloukací hmoždinka / vrut do dřeva ks 1,6 1,6 1,6 1,6 1,6 Rychlostavební šroub TN 3,9 x 25 mm ks Rychlostavební šroub TN 3,9 x 35 mm ks Rychlostavební šroub TN 3,9 x 45 mm ks 15 Izolace mm / kg/m 3 m 2 (1,0) (1,0) (1,0) (1,0) (1,0) Separační páska (alternativně) m 1,8 1,8 1,8 1,8 1,8 Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,45 0,25 0,45 0,45 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,45) (0,25) (0,45) (0,45) Spárovací / finální tmel Pallas deko kg (0,25) (0,45) Finální tmel Pallas finish kg (0,1) (0,1) (0,1) (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) (0,7) (0,7) (0,7) PŘEDSAZENÉ STĚNY S KOVOVOU SPODNÍ KONSTRUKCÍ KOTVENÉ - SW44 deska LaGyp A / H2 12,5 m 2 1,0 2,0 / (1,0) deska LaDeko Q3 A 12,5 m 2 (1,0) (1,0) protipožární deska LaFlamm DF / DFH2 12,5 m 2 2,0 / (1,0) protipožární deska LaFlamm DF / DFH2 15 m 2 1,0 2,0 Víceúčelová deska LaPlura Classic DEFH1IR 12,5 m 2 (1,0) (1,0) Připojovací profil UW / m 0,8 0,8 0,8 0,8 0,8 Stěnový profil CW 50/50 m 2,0 2,0 2,0 2,0 2,0 Profil CD 60/27 m (2,0) (2,0) (2,0) (2,0) (2,0) Připojovací těsnění mm m 1,3 1,3 1,3 1,3 1,3 Natloukací hmoždinka / vrut do dřeva ks 2,4 2,4 2,4 2,4 2,4 Závěs akustický / přímý ks 1,8 1,8 1,8 1,8 1,8 Rychlostavební šroub TN 3,9 x 25 mm ks Rychlostavební šroub TN 3,9 x 35 mm ks Rychlostavební šroub TN 3,9 x 45 mm ks 15 Izolace mm / kg/m 3 m 2 (1,0) (1,0) (1,0) (1,0) (1,0) Separační páska (alternativně) m 1,8 1,8 1,8 1,8 1,8 Spárovací tmel Planfix fresh / Pallas fill kg 0,25 0,45 0,25 0,45 0,45 Spárovací tmel Planfix B fresh / Pallas fill B kg (0,25) (0,45) (0,25) (0,45) (0,45) Spárovací / finální tmel Pallas deko kg (0,25) (0,45) Finální tmel Pallas finish kg (0,1) (0,1) (0,1) (0,1) (0,1) Výztužná páska (papírová nebo skelná) m (0,7) (0,7) (0,7) (0,7) (0,7) V závorkách jsou hodnoty pro alternativní provedení
