1 Název stavby : DOB CENTRUM DOBŘICHOVICE Místo stavby : DOBŘICHOVICE Objednatel : M3M - architektonická a projektová kancelář Stupeň : Dokumentace ke stavebnímu povolení ( ZDSP ) Díl : Technologie bazénu, whirlpoolu, vodních prvků a zařízení wellness Datum : Obsah : Provozní soubor technologie bazénu PODKLADY PRO NAVAZUJÍCÍ PROFESE A ) STAVEBNÍ ČÁST B ) INSTALACE ZDRAVOTNÉ TECHNICKÉ C) TEPELNÁ TECHNIKA D) ELEKTROINSTALACE E) TECHNIKA PROSTŘEDÍ F) MĚŘENÍ A REGULACE A) STAVEBNÍ ČÁST Na podkladě požadavku byla v předstihu před zahájením projekčním prací na výše uvedené zakázce, zpracována dokumentace návazností na související profese. Při zpracování tohoto dílčího řešení bylo vycházeno z předloženého zadání. Požadavky na úpravy stavebních částí objektu budou zapracovány ve stavební a statické dokumentaci objektu po projednání v rámci zpracování dokumentace. Konstrukce bazénu : vodostavebný armovaný beton v tl. 250 mm vyrovnávací stěrka dle požadavků dodavatele obkladu Povrchová úprava : keramický klasický obklad popř. mozaika Konstrukce přelivných žlábků součást konstrukce stěn bazénu a ochozu Konstrukce vířivé vany : předpokládá se instalace továrensky vyrobeného sklolaminátového korpusu s kompletním vystrojením výměnného a hydromasážních systémů Konstrukce exterierových vodních prvků : vodostavebný armovaný beton v tl. 250 mm vyrovnávací stěrka dle požadavků dodavatele obkladu povrchová úprava - hydroizolační nátěr Vybavení víceúčelového relaxačního bazénu a technologie - návrh : - klasická koagulační písková filtrace s vícevrstvou filtrační náplní - protiproud. výměníky napojené na zdroj tepla objektu tepelné čerpadlo parametry topné vody 70/50 C - automatika dávkování chemikálií ( klasická chlorová dezinfekce ) s nadstavbou nízkotlakého UV zářiče - podvodní LED 12 V reflektory - bazénový hydraulický výtah pro imobilní návštěvníky - vstupní schodiště s bezpečnostním zábradlím - vstupní nerez. bazénový žebřík Materiálové provedení prvků : bronz / nerez Vybavení whirlpoolu a technologie návrh : - klasická koagulační písková filtrace s vícevrstvou filtrační náplní - protiproud. výměník napojený na zdroj tepla objektu tepelné čerpadlo parametry topné vody 70/50 C - automatika dávkování chemikálií ( klasická chlorová dezinfekce ) s nadstavbou nízkotakého UV zářiče - podvodní LED 12 V reflektory - hydromasážní trysky s přisáváním vzduchu s dopravním čerpadlem - vzduchové regulovatelné trysky s dopravním dmychadlem vzduchu Materiálové provedení prvků : nerez / plast ABS Vybavení nádrží vodních prvků a technologie návrh : - klasická koagulační písková filtrace s jednovrstvou filtrační náplní - automatika dávkování chemikálií ( klasická chlorová dezinfekce ) s nadstavbou nízkotakého UV zářiče - podvodní LED 12 V reflektory Materiálové provedení prvků : nerez

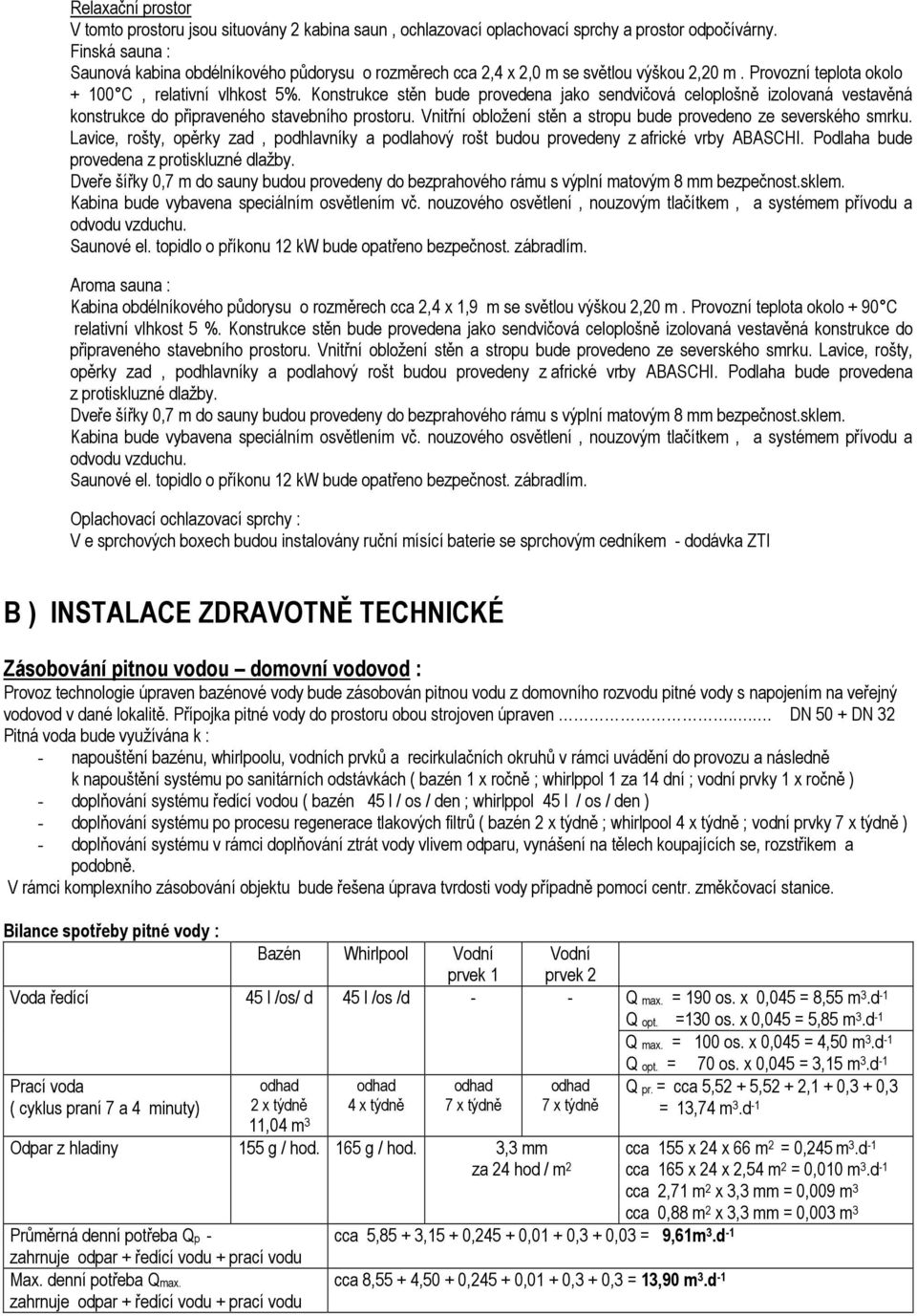

2 Relaxační prostor V tomto prostoru jsou situovány 2 kabina saun, ochlazovací oplachovací sprchy a prostor odpočívárny. Finská sauna : Saunová kabina obdélníkového půdorysu o rozměrech cca 2,4 x 2,0 m se světlou výškou 2,20 m. Provozní teplota okolo C, relativní vlhkost 5%. Konstrukce stěn bude provedena jako sendvičová celoplošně izolovaná vestavěná konstrukce do připraveného stavebního prostoru. Vnitřní obložení stěn a stropu bude provedeno ze severského smrku. Lavice, rošty, opěrky zad, podhlavníky a podlahový rošt budou provedeny z africké vrby ABASCHI. Podlaha bude provedena z protiskluzné dlažby. Dveře šířky 0,7 m do sauny budou provedeny do bezprahového rámu s výplní matovým 8 mm bezpečnost.sklem. Kabina bude vybavena speciálním osvětlením vč. nouzového osvětlení, nouzovým tlačítkem, a systémem přívodu a odvodu vzduchu. Saunové el. topidlo o příkonu 12 kw bude opatřeno bezpečnost. zábradlím. Aroma sauna : Kabina obdélníkového půdorysu o rozměrech cca 2,4 x 1,9 m se světlou výškou 2,20 m. Provozní teplota okolo + 90 C relativní vlhkost 5 %. Konstrukce stěn bude provedena jako sendvičová celoplošně izolovaná vestavěná konstrukce do připraveného stavebního prostoru. Vnitřní obložení stěn a stropu bude provedeno ze severského smrku. Lavice, rošty, opěrky zad, podhlavníky a podlahový rošt budou provedeny z africké vrby ABASCHI. Podlaha bude provedena z protiskluzné dlažby. Dveře šířky 0,7 m do sauny budou provedeny do bezprahového rámu s výplní matovým 8 mm bezpečnost.sklem. Kabina bude vybavena speciálním osvětlením vč. nouzového osvětlení, nouzovým tlačítkem, a systémem přívodu a odvodu vzduchu. Saunové el. topidlo o příkonu 12 kw bude opatřeno bezpečnost. zábradlím. Oplachovací ochlazovací sprchy : V e sprchových boxech budou instalovány ruční mísící baterie se sprchovým cedníkem - dodávka ZTI B ) INSTALACE ZDRAVOTNĚ TECHNICKÉ Zásobování pitnou vodou domovní vodovod : Provoz technologie úpraven bazénové vody bude zásobován pitnou vodu z domovního rozvodu pitné vody s napojením na veřejný vodovod v dané lokalitě. Přípojka pitné vody do prostoru obou strojoven úpraven... DN 50 + DN 32 Pitná voda bude využívána k : - napouštění bazénu, whirlpoolu, vodních prvků a recirkulačních okruhů v rámci uvádění do provozu a následně k napouštění systému po sanitárních odstávkách ( bazén 1 x ročně ; whirlppol 1 za 14 dní ; vodní prvky 1 x ročně ) - doplňování systému ředící vodou ( bazén 45 l / os / den ; whirlppol 45 l / os / den ) - doplňování systému po procesu regenerace tlakových filtrů ( bazén 2 x týdně ; whirlpool 4 x týdně ; vodní prvky 7 x týdně ) - doplňování systému v rámci doplňování ztrát vody vlivem odparu, vynášení na tělech koupajících se, rozstřikem a podobně. V rámci komplexního zásobování objektu bude řešena úprava tvrdosti vody případně pomocí centr. změkčovací stanice. Bilance spotřeby pitné vody : Bazén Whirlpool Vodní prvek 1 Vodní prvek 2 Voda ředící 45 l /os/ d 45 l /os /d - - Prací voda ( cyklus praní 7 a 4 minuty) odhad 2 x týdně 11,04 m 3 odhad 4 x týdně odhad 7 x týdně odhad 7 x týdně Odpar z hladiny 155 g / hod. 165 g / hod. 3,3 mm za 24 hod / m 2 Průměrná denní potřeba Qp - zahrnuje odpar + ředící vodu + prací vodu Max. denní potřeba Qmax. zahrnuje odpar + ředící vodu + prací vodu cca 5,85 + 3,15 + 0, ,01 + 0,3 + 0,03 = 9,61m 3.d -1 cca 8,55 + 4,50 + 0, ,01 + 0,3 + 0,3 = 13,90 m 3.d -1 Q max. = 190 os. x 0,045 = 8,55 m 3.d -1 Q opt. =130 os. x 0,045 = 5,85 m 3.d -1 Q max. = 100 os. x 0,045 = 4,50 m 3.d -1 Q opt. = 70 os. x 0,045 = 3,15 m 3.d -1 Q pr. = cca 5,52 + 5,52 + 2,1 + 0,3 + 0,3 = 13,74 m 3.d -1 cca 155 x 24 x 66 m 2 = 0,245 m 3.d -1 cca 165 x 24 x 2,54 m 2 = 0,010 m 3.d -1 cca 2,71 m 2 x 3,3 mm = 0,009 m 3 cca 0,88 m 2 x 3,3 mm = 0,003 m 3

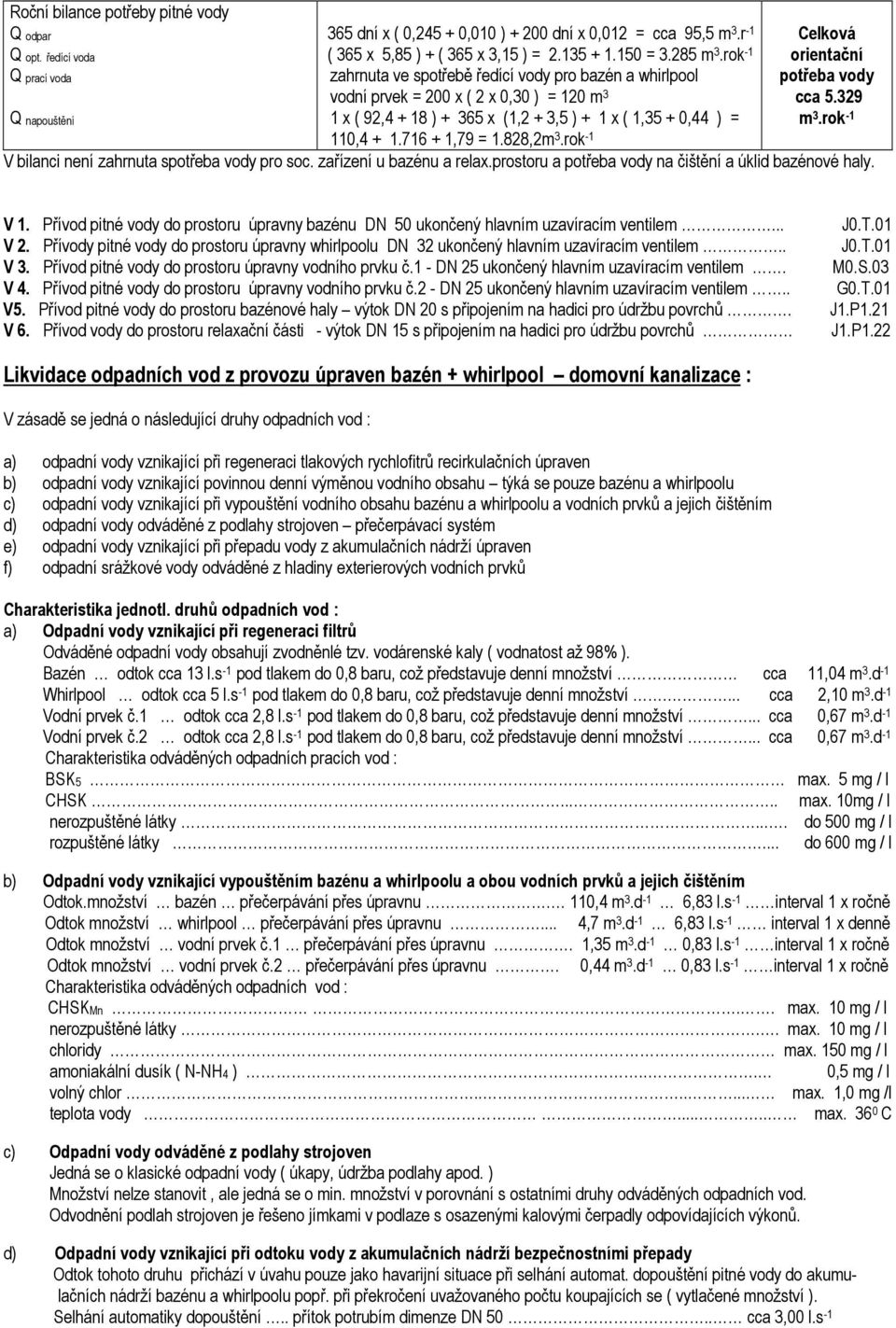

3 Roční bilance potřeby pitné vody Q odpar Q opt. ředící voda Q prací voda Q napouštění 365 dní x ( 0, ,010 ) dní x 0,012 = cca 95,5 m 3.r -1 ( 365 x 5,85 ) + ( 365 x 3,15 ) = = m 3.rok -1 zahrnuta ve spotřebě ředící vody pro bazén a whirlpool vodní prvek = 200 x ( 2 x 0,30 ) = 120 m 3 1 x ( 92, ) x (1,2 + 3,5 ) + 1 x ( 1,35 + 0,44 ) = 110, ,79 = 1.828,2m 3.rok -1 Celková orientační potřeba vody cca m 3.rok -1 V bilanci není zahrnuta spotřeba vody pro soc. zařízení u bazénu a relax.prostoru a potřeba vody na čištění a úklid bazénové haly. V 1. Přívod pitné vody do prostoru úpravny bazénu DN 50 ukončený hlavním uzavíracím ventilem... J0.T.01 V 2. Přívody pitné vody do prostoru úpravny whirlpoolu DN 32 ukončený hlavním uzavíracím ventilem.. J0.T.01 V 3. Přívod pitné vody do prostoru úpravny vodního prvku č.1 - DN 25 ukončený hlavním uzavíracím ventilem. M0.S.03 V 4. Přívod pitné vody do prostoru úpravny vodního prvku č.2 - DN 25 ukončený hlavním uzavíracím ventilem.. G0.T.01 V5. Přívod pitné vody do prostoru bazénové haly výtok DN 20 s připojením na hadici pro údržbu povrchů. J1.P1.21 V 6. Přívod vody do prostoru relaxační části - výtok DN 15 s připojením na hadici pro údržbu povrchů J1.P1.22 Likvidace odpadních vod z provozu úpraven bazén + whirlpool domovní kanalizace : V zásadě se jedná o následující druhy odpadních vod : a) odpadní vody vznikající při regeneraci tlakových rychlofitrů recirkulačních úpraven b) odpadní vody vznikající povinnou denní výměnou vodního obsahu týká se pouze bazénu a whirlpoolu c) odpadní vody vznikající při vypouštění vodního obsahu bazénu a whirlpoolu a vodních prvků a jejich čištěním d) odpadní vody odváděné z podlahy strojoven přečerpávací systém e) odpadní vody vznikající při přepadu vody z akumulačních nádrží úpraven f) odpadní srážkové vody odváděné z hladiny exterierových vodních prvků Charakteristika jednotl. druhů odpadních vod : a) Odpadní vody vznikající při regeneraci filtrů Odváděné odpadní vody obsahují zvodněnlé tzv. vodárenské kaly ( vodnatost až 98% ). Bazén odtok cca 13 l.s -1 pod tlakem do 0,8 baru, což představuje denní množství cca 11,04 m 3.d -1 Whirlpool odtok cca 5 l.s -1 pod tlakem do 0,8 baru, což představuje denní množství.... cca 2,10 m 3.d -1 Vodní prvek č.1 odtok cca 2,8 l.s -1 pod tlakem do 0,8 baru, což představuje denní množství... cca 0,67 m 3.d -1 Vodní prvek č.2 odtok cca 2,8 l.s -1 pod tlakem do 0,8 baru, což představuje denní množství... cca 0,67 m 3.d -1 Charakteristika odváděných odpadních pracích vod : BSK5 max. 5 mg / l CHSK..... max. 10mg / l nerozpuštěné látky.... do 500 mg / l rozpuštěné látky... do 600 mg / l b) Odpadní vody vznikající vypouštěním bazénu a whirlpoolu a obou vodních prvků a jejich čištěním Odtok.množství bazén přečerpávání přes úpravnu. 110,4 m 3.d -1 6,83 l.s -1 interval 1 x ročně Odtok množství whirlpool přečerpávání přes úpravnu... 4,7 m 3.d -1 6,83 l.s -1 interval 1 x denně Odtok množství vodní prvek č.1 přečerpávání přes úpravnu. 1,35 m 3.d -1 0,83 l.s -1 interval 1 x ročně Odtok množství vodní prvek č.2 přečerpávání přes úpravnu. 0,44 m 3.d -1 0,83 l.s -1 interval 1 x ročně Charakteristika odváděných odpadních vod : CHSKMn.. max. 10 mg / l nerozpuštěné látky.. max. 10 mg / l chloridy max. 150 mg / l amoniakální dusík ( N-NH4 )... 0,5 mg / l volný chlor max. 1,0 mg /l teplota vody..... max C c) Odpadní vody odváděné z podlahy strojoven Jedná se o klasické odpadní vody ( úkapy, údržba podlahy apod. ) Množství nelze stanovit, ale jedná se o min. množství v porovnání s ostatními druhy odváděných odpadních vod. Odvodnění podlah strojoven je řešeno jímkami v podlaze s osazenými kalovými čerpadly odpovídajících výkonů. d) Odpadní vody vznikající při odtoku vody z akumulačních nádrží bezpečnostními přepady Odtok tohoto druhu přichází v úvahu pouze jako havarijní situace při selhání automat. dopouštění pitné vody do akumulačních nádrží bazénu a whirlpoolu popř. při překročení uvažovaného počtu koupajících se ( vytlačené množství ). Selhání automatiky dopouštění.. přítok potrubím dimenze DN 50.. cca 3,00 l.s -1

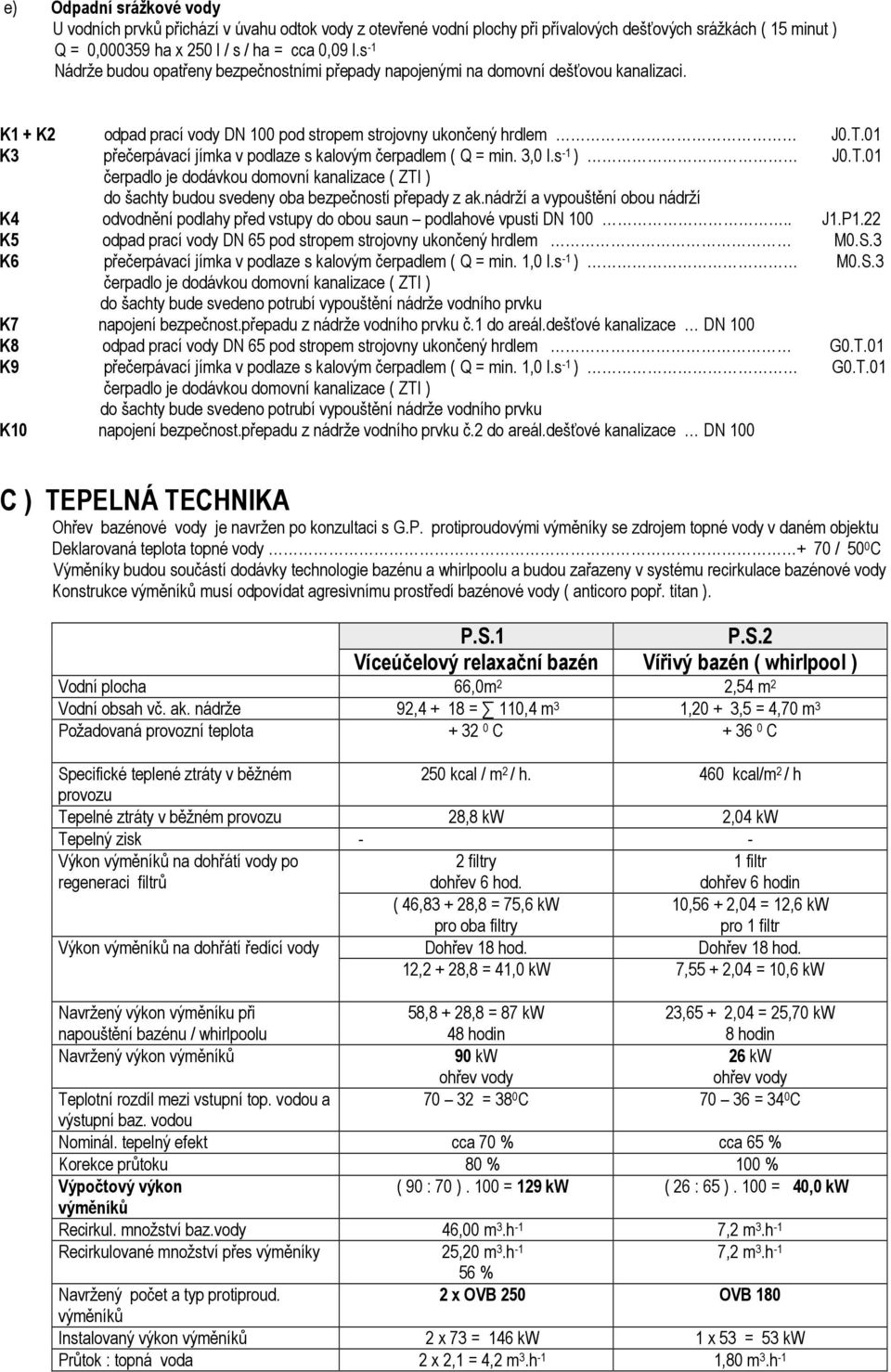

4 e) Odpadní srážkové vody U vodních prvků přichází v úvahu odtok vody z otevřené vodní plochy při přívalových dešťových srážkách ( 15 minut ) Q = 0, ha x 250 l / s / ha = cca 0,09 l.s -1 Nádrže budou opatřeny bezpečnostními přepady napojenými na domovní dešťovou kanalizaci. K1 + K2 odpad prací vody DN 100 pod stropem strojovny ukončený hrdlem J0.T.01 K3 přečerpávací jímka v podlaze s kalovým čerpadlem ( Q = min. 3,0 l.s -1 ) J0.T.01 čerpadlo je dodávkou domovní kanalizace ( ZTI ) do šachty budou svedeny oba bezpečností přepady z ak.nádrží a vypouštění obou nádrží K4 odvodnění podlahy před vstupy do obou saun podlahové vpusti DN J1.P1.22 K5 odpad prací vody DN 65 pod stropem strojovny ukončený hrdlem M0.S.3 K6 přečerpávací jímka v podlaze s kalovým čerpadlem ( Q = min. 1,0 l.s -1 ) M0.S.3 čerpadlo je dodávkou domovní kanalizace ( ZTI ) do šachty bude svedeno potrubí vypouštění nádrže vodního prvku K7 napojení bezpečnost.přepadu z nádrže vodního prvku č.1 do areál.dešťové kanalizace DN 100 K8 odpad prací vody DN 65 pod stropem strojovny ukončený hrdlem G0.T.01 K9 přečerpávací jímka v podlaze s kalovým čerpadlem ( Q = min. 1,0 l.s -1 ) G0.T.01 čerpadlo je dodávkou domovní kanalizace ( ZTI ) do šachty bude svedeno potrubí vypouštění nádrže vodního prvku K10 napojení bezpečnost.přepadu z nádrže vodního prvku č.2 do areál.dešťové kanalizace DN 100 C ) TEPELNÁ TECHNIKA Ohřev bazénové vody je navržen po konzultaci s G.P. protiproudovými výměníky se zdrojem topné vody v daném objektu Deklarovaná teplota topné vody + 70 / 50 0 C Výměníky budou součástí dodávky technologie bazénu a whirlpoolu a budou zařazeny v systému recirkulace bazénové vody Konstrukce výměníků musí odpovídat agresivnímu prostředí bazénové vody ( anticoro popř. titan ). P.S.1 P.S.2 Víceúčelový relaxační bazén Vířivý bazén ( whirlpool ) Vodní plocha 66,0m 2 2,54 m 2 Vodní obsah vč. ak. nádrže 92, = 110,4 m 3 1,20 + 3,5 = 4,70 m 3 Požadovaná provozní teplota C C Specifické teplené ztráty v běžném 250 kcal / m 2 / h. 460 kcal/m 2 / h provozu Tepelné ztráty v běžném provozu 28,8 kw 2,04 kw Tepelný zisk - - Výkon výměníků na dohřátí vody po regeneraci filtrů 2 filtry dohřev 6 hod. ( 46, ,8 = 75,6 kw pro oba filtry 1 filtr dohřev 6 hodin 10,56 + 2,04 = 12,6 kw pro 1 filtr Výkon výměníků na dohřátí ředící vody Dohřev 18 hod. Dohřev 18 hod. 12,2 + 28,8 = 41,0 kw 7,55 + 2,04 = 10,6 kw Navržený výkon výměníku při napouštění bazénu / whirlpoolu 58,8 + 28,8 = 87 kw 48 hodin 23,65 + 2,04 = 25,70 kw 8 hodin Navržený výkon výměníků 90 kw ohřev vody 26 kw ohřev vody Teplotní rozdíl mezi vstupní top. vodou a = 38 0 C = 34 0 C výstupní baz. vodou Nominál. tepelný efekt cca 70 % cca 65 % Korekce průtoku 80 % 100 % Výpočtový výkon ( 90 : 70 ). 100 = 129 kw ( 26 : 65 ). 100 = 40,0 kw výměníků Recirkul. množství baz.vody 46,00 m 3.h -1 7,2 m 3.h -1 Recirkulované množství přes výměníky 25,20 m 3.h -1 7,2 m 3.h % Navržený počet a typ protiproud. 2 x OVB 250 OVB 180 výměníků Instalovaný výkon výměníků 2 x 73 = 146 kw 1 x 53 = 53 kw Průtok : topná voda 2 x 2,1 = 4,2 m 3.h -1 1,80 m 3.h -1

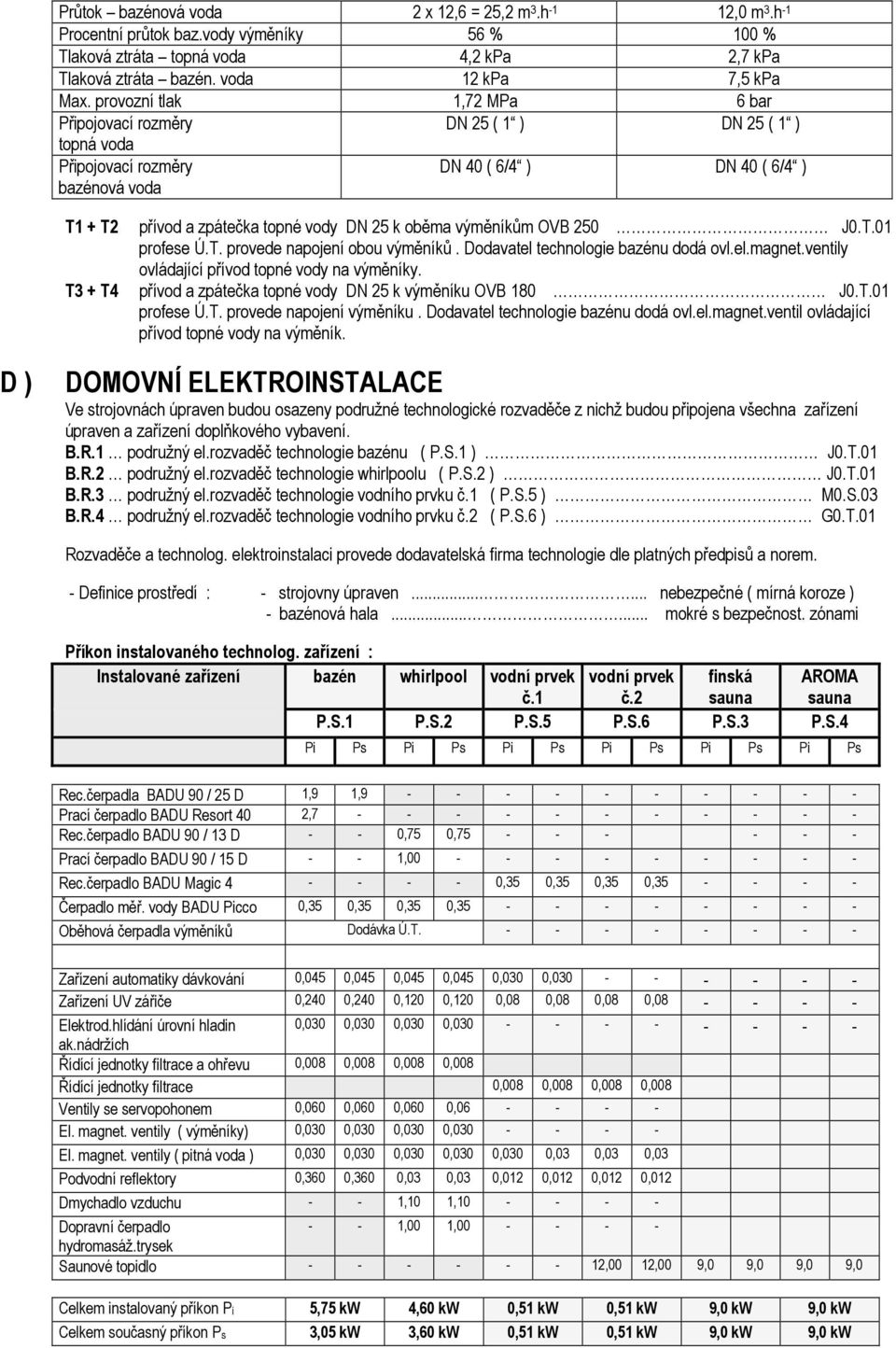

5 Průtok bazénová voda 2 x 12,6 = 25,2 m 3.h -1 12,0 m 3.h -1 Procentní průtok baz.vody výměníky 56 % 100 % Tlaková ztráta topná voda 4,2 kpa 2,7 kpa Tlaková ztráta bazén. voda 12 kpa 7,5 kpa Max. provozní tlak 1,72 MPa 6 bar Připojovací rozměry DN 25 ( 1 ) DN 25 ( 1 ) topná voda Připojovací rozměry bazénová voda DN 40 ( 6/4 ) DN 40 ( 6/4 ) T1 + T2 přívod a zpátečka topné vody DN 25 k oběma výměníkům OVB 250 J0.T.01 profese Ú.T. provede napojení obou výměníků. Dodavatel technologie bazénu dodá ovl.el.magnet.ventily ovládající přívod topné vody na výměníky. T3 + T4 přívod a zpátečka topné vody DN 25 k výměníku OVB 180 J0.T.01 profese Ú.T. provede napojení výměníku. Dodavatel technologie bazénu dodá ovl.el.magnet.ventil ovládající přívod topné vody na výměník. D ) DOMOVNÍ ELEKTROINSTALACE Ve strojovnách úpraven budou osazeny podružné technologické rozvaděče z nichž budou připojena všechna zařízení úpraven a zařízení doplňkového vybavení. B.R.1 podružný el.rozvaděč technologie bazénu ( P.S.1 ) J0.T.01 B.R.2 podružný el.rozvaděč technologie whirlpoolu ( P.S.2 ) J0.T.01 B.R.3 podružný el.rozvaděč technologie vodního prvku č.1 ( P.S.5 ) M0.S.03 B.R.4 podružný el.rozvaděč technologie vodního prvku č.2 ( P.S.6 ) G0.T.01 Rozvaděče a technolog. elektroinstalaci provede dodavatelská firma technologie dle platných předpisů a norem. - Definice prostředí : - strojovny úpraven nebezpečné ( mírná koroze ) - bazénová hala mokré s bezpečnost. zónami Příkon instalovaného technolog. zařízení : Instalované zařízení bazén whirlpool vodní prvek vodní prvek finská AROMA č.1 č.2 sauna sauna P.S.1 P.S.2 P.S.5 P.S.6 P.S.3 P.S.4 Pi Ps Pi Ps Pi Ps Pi Ps Pi Ps Pi Ps Rec.čerpadla BADU 90 / 25 D 1,9 1, Prací čerpadlo BADU Resort 40 2, Rec.čerpadlo BADU 90 / 13 D - - 0,75 0, Prací čerpadlo BADU 90 / 15 D - - 1, Rec.čerpadlo BADU Magic ,35 0,35 0,35 0, Čerpadlo měř. vody BADU Picco 0,35 0,35 0,35 0, Oběhová čerpadla výměníků Dodávka Ú.T Zařízení automatiky dávkování 0,045 0,045 0,045 0,045 0,030 0, Zařízení UV zářiče 0,240 0,240 0,120 0,120 0,08 0,08 0,08 0, Elektrod.hlídání úrovní hladin 0,030 0,030 0,030 0, ak.nádržích Řídící jednotky filtrace a ohřevu 0,008 0,008 0,008 0,008 Řídící jednotky filtrace 0,008 0,008 0,008 0,008 Ventily se servopohonem 0,060 0,060 0,060 0, El. magnet. ventily ( výměníky) 0,030 0,030 0,030 0, El. magnet. ventily ( pitná voda ) 0,030 0,030 0,030 0,030 0,030 0,03 0,03 0,03 Podvodní reflektory 0,360 0,360 0,03 0,03 0,012 0,012 0,012 0,012 Dmychadlo vzduchu - - 1,10 1, Dopravní čerpadlo - - 1,00 1, hydromasáž.trysek Saunové topidlo ,00 12,00 9,0 9,0 9,0 9,0 Celkem instalovaný příkon Pi 5,75 kw 4,60 kw 0,51 kw 0,51 kw 9,0 kw 9,0 kw Celkem současný příkon Ps 3,05 kw 3,60 kw 0,51 kw 0,51 kw 9,0 kw 9,0 kw

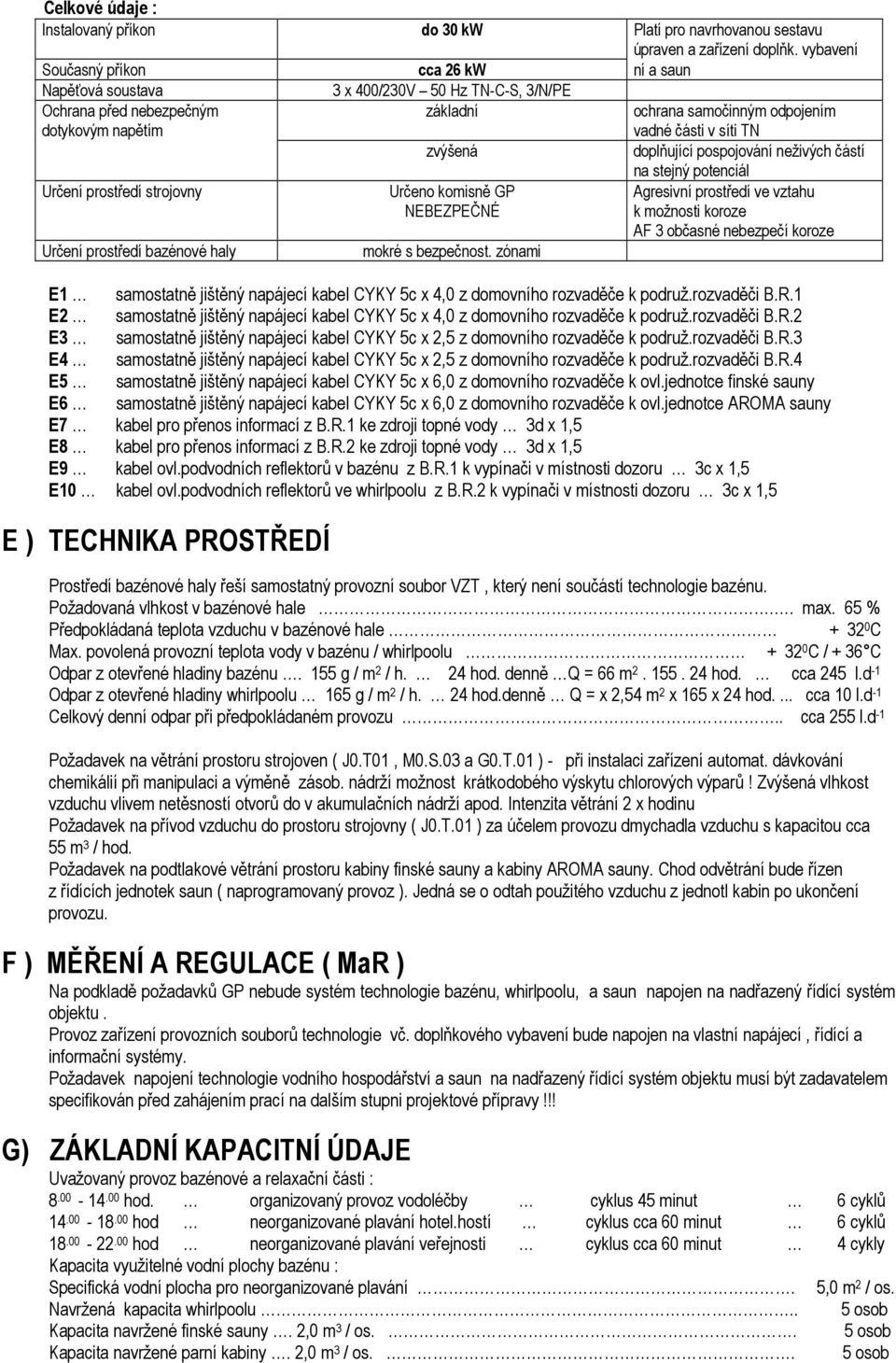

6 Celkové údaje : Instalovaný příkon do 30 kw Platí pro navrhovanou sestavu úpraven a zařízení doplňk. vybavení Současný příkon cca 26 kw ní a saun Napěťová soustava Ochrana před nebezpečným dotykovým napětím Určení prostředí strojovny Určení prostředí bazénové haly 3 x 400/230V 50 Hz TN-C-S, 3/N/PE základní zvýšená Určeno komisně GP NEBEZPEČNÉ mokré s bezpečnost. zónami ochrana samočinným odpojením vadné části v síti TN doplňující pospojování neživých částí na stejný potenciál Agresivní prostředí ve vztahu k možnosti koroze AF 3 občasné nebezpečí koroze E1 samostatně jištěný napájecí kabel CYKY 5c x 4,0 z domovního rozvaděče k podruž.rozvaděči B.R.1 E2 samostatně jištěný napájecí kabel CYKY 5c x 4,0 z domovního rozvaděče k podruž.rozvaděči B.R.2 E3 samostatně jištěný napájecí kabel CYKY 5c x 2,5 z domovního rozvaděče k podruž.rozvaděči B.R.3 E4 samostatně jištěný napájecí kabel CYKY 5c x 2,5 z domovního rozvaděče k podruž.rozvaděči B.R.4 E5 samostatně jištěný napájecí kabel CYKY 5c x 6,0 z domovního rozvaděče k ovl.jednotce finské sauny E6 samostatně jištěný napájecí kabel CYKY 5c x 6,0 z domovního rozvaděče k ovl.jednotce AROMA sauny E7 kabel pro přenos informací z B.R.1 ke zdroji topné vody 3d x 1,5 E8 kabel pro přenos informací z B.R.2 ke zdroji topné vody 3d x 1,5 E9 kabel ovl.podvodních reflektorů v bazénu z B.R.1 k vypínači v místnosti dozoru 3c x 1,5 E10 kabel ovl.podvodních reflektorů ve whirlpoolu z B.R.2 k vypínači v místnosti dozoru 3c x 1,5 E ) TECHNIKA PROSTŘEDÍ Prostředí bazénové haly řeší samostatný provozní soubor VZT, který není součástí technologie bazénu. Požadovaná vlhkost v bazénové hale.. max. 65 % Předpokládaná teplota vzduchu v bazénové hale C Max. povolená provozní teplota vody v bazénu / whirlpoolu C / + 36 C Odpar z otevřené hladiny bazénu. 155 g / m 2 / h. 24 hod. denně Q = 66 m hod. cca 245 l.d -1 Odpar z otevřené hladiny whirlpoolu 165 g / m 2 / h. 24 hod.denně Q = x 2,54 m 2 x 165 x 24 hod.... cca 10 l.d -1 Celkový denní odpar při předpokládaném provozu.. cca 255 l.d -1 Požadavek na větrání prostoru strojoven ( J0.T01, M0.S.03 a G0.T.01 ) - při instalaci zařízení automat. dávkování chemikálií při manipulaci a výměně zásob. nádrží možnost krátkodobého výskytu chlorových výparů! Zvýšená vlhkost vzduchu vlivem netěsností otvorů do v akumulačních nádrží apod. Intenzita větrání 2 x hodinu Požadavek na přívod vzduchu do prostoru strojovny ( J0.T.01 ) za účelem provozu dmychadla vzduchu s kapacitou cca 55 m 3 / hod. Požadavek na podtlakové větrání prostoru kabiny finské sauny a kabiny AROMA sauny. Chod odvětrání bude řízen z řídících jednotek saun ( naprogramovaný provoz ). Jedná se o odtah použitého vzduchu z jednotl kabin po ukončení provozu. F ) MĚŘENÍ A REGULACE ( MaR ) Na podkladě požadavků GP nebude systém technologie bazénu, whirlpoolu, a saun napojen na nadřazený řídící systém objektu. Provoz zařízení provozních souborů technologie vč. doplňkového vybavení bude napojen na vlastní napájecí, řídící a informační systémy. Požadavek napojení technologie vodního hospodářství a saun na nadřazený řídící systém objektu musí být zadavatelem specifikován před zahájením prací na dalším stupni projektové přípravy!!! G) ZÁKLADNÍ KAPACITNÍ ÚDAJE Uvažovaný provoz bazénové a relaxační části : hod. organizovaný provoz vodoléčby cyklus 45 minut 6 cyklů hod neorganizované plavání hotel.hostí cyklus cca 60 minut 6 cyklů hod neorganizované plavání veřejnosti cyklus cca 60 minut 4 cykly Kapacita využitelné vodní plochy bazénu : Specifická vodní plocha pro neorganizované plavání. Navržená kapacita whirlpoolu.. Kapacita navržené finské sauny. 2,0 m 3 / os.. Kapacita navržené parní kabiny. 2,0 m 3 / os.. 5,0 m 2 / os. 5 osob 5 osob 5 osob

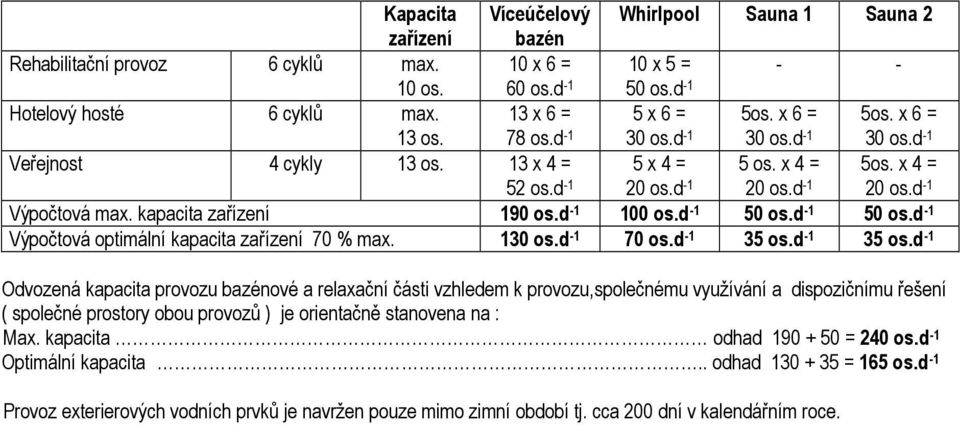

7 10 x 5 = 5 x 6 = 5os. x 6 = 5os. x 6 = 5 x 4 = 5 os. x 4 = 5os. x 4 = Kapacita Víceúčelový Whirlpool Sauna 1 Sauna 2 zařízení bazén Rehabilitační provoz 6 cyklů max. 10 x 6 = os. 60 os.d os.d -1 Hotelový hosté 6 cyklů max. 13 x 6 = 13 os. 78 os.d os.d os.d os.d -1 Veřejnost 4 cykly 13 os. 13 x 4 = 52 os.d os.d os.d os.d -1 Výpočtová max. kapacita zařízení 190 os.d os.d os.d os.d -1 Výpočtová optimální kapacita zařízení 70 % max. 130 os.d os.d os.d os.d -1 Odvozená kapacita provozu bazénové a relaxační části vzhledem k provozu,společnému využívání a dispozičnímu řešení ( společné prostory obou provozů ) je orientačně stanovena na : Max. kapacita odhad = 240 os.d -1 Optimální kapacita.. odhad = 165 os.d -1 Provoz exterierových vodních prvků je navržen pouze mimo zimní období tj. cca 200 dní v kalendářním roce.

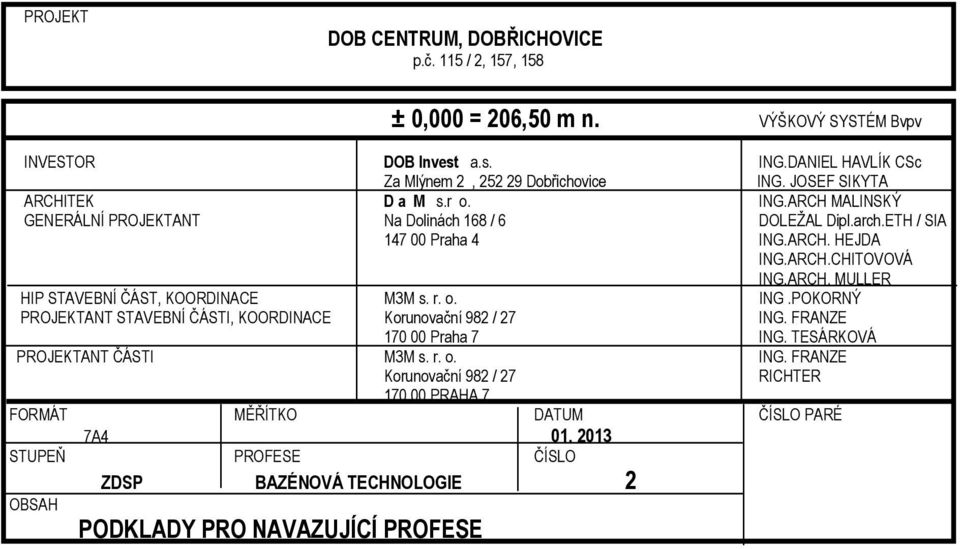

8 PROJEKT DOB CENTRUM, DOBŘICHOVICE p.č. 115 / 2, 157, 158 ± 0,000 = 206,50 m n. VÝŠKOVÝ SYSTÉM Bvpv INVESTOR DOB Invest a.s. ING.DANIEL HAVLÍK CSc Za Mlýnem 2, Dobřichovice ING. JOSEF SIKYTA ARCHITEK D a M s.r o. ING.ARCH MALINSKÝ GENERÁLNÍ PROJEKTANT Na Dolinách 168 / 6 DOLEŽAL Dipl.arch.ETH / SIA Praha 4 ING.ARCH. HEJDA ING.ARCH.CHITOVOVÁ ING.ARCH. MULLER HIP STAVEBNÍ ČÁST, KOORDINACE M3M s. r. o. ING.POKORNÝ PROJEKTANT STAVEBNÍ ČÁSTI, KOORDINACE Korunovační 982 / 27 ING. FRANZE Praha 7 ING. TESÁRKOVÁ PROJEKTANT ČÁSTI M3M s. r. o. ING. FRANZE Korunovační 982 / 27 RICHTER PRAHA 7 FORMÁT MĚŘÍTKO DATUM ČÍSLO PARÉ 7A STUPEŇ PROFESE ČÍSLO ZDSP BAZÉNOVÁ TECHNOLOGIE 2 OBSAH PODKLADY PRO NAVAZUJÍCÍ PROFESE
