1 Ovladač WcnDrv systému REX pro WinCon 8000 Uživatelská příručka REX Controls s.r.o. Verze Plzeň

2 Obsah 1 Ovladač WcnDrv a systém REX Úvod Požadavky na systém Instalace ovladače Zařazení ovladače do projektu aplikace Přidání ovladače WcnDrv do projektu Připojení vstupů a výstupů do řídicího algoritmu Paralelní zásuvné moduly - jednoduché vlajky Sériové zásuvné moduly - jednoduché vlajky Hromadné vlajky Obecná pravidla Paralelní zásuvné moduly I-8017H 8 Channel Analog Input I Channel Analog Output I Channel Digital Input I Channel Digital Input I Channel Digital Input I Channel Digital Output (Open Collector) I Channel Digital Output (Power Relay) I Channel Digital Output (AC SSR) I Channel Digital Output (DC SSR) I Channel Digital Output I Channel Universal Digital Input/Output I Channel Digital Output (Open collector) I Channel Digital Output (Open collector) I Axes Encoder I Channel Frequency/Counter Rychlost paralelních modulů

3 4 Sériové zásuvné moduly řady 87k Konfigurace sériových modulů Sériový modul zasunutý do slotu WinConu I Channel RTD Input Module I Channel RTD Input Module I Channel Analog Input I-87017RC 8 Channel Analog Input I Channel Thermocouple Module I Channel Digital Input I Channel Digital Input I Channel Digital Input I Channel Analog Output I Channel Analog Output I Channel Relay Output I Channel SSR Output I Channel Digital Relay Output I Channel PhotoMos Relay Output Rychlost sériových modulů Watch Dog a logfile Watch dog vlajky Logfile Konfigurace ovladače 26 7 Co dělat při problémech 27 Literatura 28 2

4 Kapitola 1 Ovladač WcnDrv a systém REX 1.1 Úvod V této příručce je popsáno používání ovladače WcnDrv k řídicímu systému REX. Ovladač je určen pro ovládání vstupů a výstupů jednotlivých modulů průmyslové řídicí stanice WinCon-8731 ze systému REX. Ke stanici WinCon je k dispozici celá řada zásuvných modulů pro analogové vstupy/výstupy, digitální vstupy/výstupy, inkrementální čítače, atd. Podrobný seznam lze nalézt na stránkách výrobce [1]. Komunikace s jednotlivými moduly probíhá pomocí vstupně/výstupních vlajek dostupných v knihovně inoutlib a je podrobně popsána v podkapitolách týkajících se konkrétních modulů. Pro správnou funkci ovladače WcnDrv v řídicím systému REX je zapotřebí provést následující kroky: 1. Zařadit ovladač do projektu aplikace řídicího systému REX(viz kap. 2). 2. Zkonfigurovat ovladač z programu RexDraw nebo Matlab-Simulink standardním způsobem. Poslední kapitola 7 obsahuje doporučení, jak postupovat v případě problémů s ovladačem WcnDrv. Dříve než se začne ovladač konfigurovat a používat, je nejprve nutno ověřit, zda jej bude možné provozovat na daném počítači a pak jej správně nainstalovat. O tom pojednává následující sekce této kapitoly. 1.2 Požadavky na systém Obecně lze říci, že pro použití ovladače WcnDrv musí být dodrženy minimální požadavky nutné k provozování řídicího systému REX. Ovladač se skládá ze dvou modulů, z nichž každý je provozován v různém prostředí. Konfigurační modul se spouští ve vývojovém prostředí (Host) což je obvykle běžné PC nebo notebook. Modul vlastního ovladače běží na cílovém prostředí (Target), které je tvořeno průmyslovou stanicí WinCon. 3

5 1.3 Instalace ovladače Vývojový modul ovladače WcnDrv se instaluje jako součást instalace řídicího systému REX pro platformu Windows. Po úspěšné instalaci se do instalačního adresáře zkopírují soubory: WcnDrv_H.dll Konfigurační část ovladače WcnDrv. DOC\WcnDrv_MULTI_CZ.pdf tato uživatelská příručka. WcnDrv_T.dll Cílová část ovladače WcnDrv spouštěná exekutivou reálného času. 4

6 Kapitola 2 Zařazení ovladače do projektu aplikace Zařazení ovladače do projektu aplikace spočívá v přidání ovladače do hlavního souboru projektu a v připojení vstupů a výstupů ovladače v řídicích algoritmech. 2.1 Přidání ovladače WcnDrv do projektu Přidání ovladače WcnDrv do hlavního souboru projektu je znázorněno na obr Modules Drivers prev next WcnDrv prev next WCN Archives QTask Level0 Level1 Level2 Level3 EXEC Obrázek 2.1: Příklad zařazení ovladače WcnDrv do projektu aplikace Pro zařazení ovladače do projektu slouží dva zvýrazněné bloky. Nejprve je na výstup Modules exekutivy EXEC připojen blok s názvem WcnDrv typu MODULE, který nemá žádné další parametry. 5

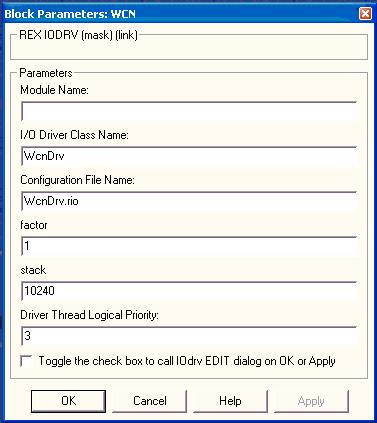

7 V druhém bloku WCN typu IODRV, připojeném na výstup Drivers exekutivy stačí zadat následující parametry: classname jméno třídy ovladače, které se pro tento ovladač zadává WcnDrv. Pozor, jméno rozlišuje velká a malá písmena! cfgname jméno konfiguračního souboru ovladače. Vytváření konfiguračního souboru je popsáno v kapitole 6. Jménem tohoto bloku, na obr. 2.1 zadaným jako WCN, začínají názvy všech vstupních a výstupních signálů připojených k tomuto ovladači. Právě popsané parametry bloku se v systému Matlab Simulink zadávají v parametrickém dialogu znázorněném na obrázku 2.2. Poslední parametr slouží k volání konfiguračního dialogu ovladače přímo z prostředí programu Matlab Simulink. Pokud při editaci parametrů je invertováno zaškrtnutí tohoto parametru, bude po stisku tlačítek OK nebo Apply zavolán konfigurační dialog ovladače WcnDrv popsaný v kapitole 6. Tento konfigurační dialog neslouží pro konfiguraci jednotlivých modulů. Ty se konfigurují buďto přímo pomocí I/O vlajek (paralelní moduly, kapitola 3) nebo pomocí speciálního programu ON-LINE COMMANDER na cílové stanici WinCon (sériové moduly, kapitola 4). Obrázek 2.2: Konfigurace parametrů ovladače v programu Matlab Simulink 2.2 Připojení vstupů a výstupů do řídicího algoritmu V řídicím systému REX lze využívat paralelní i sériové moduly stanice WinCon S moduly řídící stanice WinCon lze komunikovat pomocí vstupně-výstupních bloků (vlajek) dostupných v knihovně inoutlib. K dispozici jsou jednak výstupní vlajky, které 6

8 umožňují zasílat kanálům výstupních modulů (např. analogových a digitálních výstupů) hodnoty. Vstupní vlajky naopak umožňují hodnoty z jednotlivých kanálů vstupních modulů číst. Příklady vlajek jsou uvedeny v kapitolách 3 a 4 u popisu jednotlivých modulů. Kompletní seznam vlajek všech podporovaných modulů přímo použitelný při tvorbě řídicího algoritmu je k dispozici po instalaci v souboru SAMPLES/WINCON/wcn_example.mdl. Každá vlajka musí mít svůj identifikátor definující číslo slotu, typ modulu, číslo kanálu, atd. Vlajky mohou být jednoduché (blok čte pouze jeden kanál) nebo hromadné (blok čte 4, 8 nebo 16 kanálů najednou). Identifikátory se mírně liší podle druhu modulu (paralelní, sériový) a jsou podrobně popsány v následujících podkapitolách Paralelní zásuvné moduly - jednoduché vlajky Identifikátory všech jednoduchých vstupně/výstupní vlajky paralelních modulů jsou ve tvaru WCN S<slotNo>I<moduleID><channelMode><channelNo>, kde WCN je libovolné symbolické označení ovladače v konfiguraci exekutivy (viz obr. 2.1), <slotno> je číslo slotu od 1 do 7 v němž je příslušný modul zasunut. Sloty jsou číslovány odleva doprava. Dále <moduleid> jsou poslední dvě cifry typového označení modulu, <channelmode> je označení režimu kanálu (obvykle písmeno C) a <channelno> číslo kanálu na modulu. Kanály jsou obvykle také číslovány od nuly podle popisků na svorkách příslušném modulu. Například druhý kanál modulu analogových vstupů I-8024, který je zasunut ve druhém slotu bude mít vlajku se symbolem WCN S2I24C Sériové zásuvné moduly - jednoduché vlajky Podrobnosti k použití sériových modulů jsou uvedeny v kapitole 4. Zde pouze shrneme formáty vlajek pro dva odlišné případy. Sériový modul v expanzní vaně Identifikátory všech jednoduchých vstupně/výstupní vlajek sériových modulů zasunutých do expansní vany i-87k9 (případně K4, K5, K8) jsou ve tvaru WCN A<adress>I<moduleID><channelMode><channelNo>, kde <adress> je jedinečná adresa modulu v rozsahu 1-54, <moduleid> je opět poslední dvojčíslí názvu modulu a ostatní položky mají význam stejný jako u paralelních modulů. Sériový modul ve slotu Winconu Identifikátory všech jednoduchých vstupně/výstupní vlajek sériových modulů zasunutých do slotu Winconu jsou ve tvaru WCN SA<slotNo>I<moduleID><channelMode><channelNo>, 7

9 kde <slotno> je číslo slotu WinConu od 1 do 7, ve kterém je sériový modul zasunut a ostatní položky mají stejný význam jako u paralelních modulů. V tomto případě nezáleží na tom, jakou má modul nastavenu adresu, neboť v daném slotu je vždy jen jeden, nemůže tudíž dojít ke konfliktu Hromadné vlajky Místo jednoduchých vlajek lze použít i hromadné bloky pro 4, 8 nebo 16 vstupů/výstupů dostupných také v knihovně inoutlib. Označení bloků je podobné a pro paralelní moduly, sériové moduly ve vaně i-87k9 resp. sériové moduly ve slotu Winconu má tvar WCN S<slotNo>I<moduleID><channelMode><channelLo>_<channelHi>, WCN A<address>I<moduleID><channelMode><channelLo>_<channelHi>, WCN SA<slotNo>I<moduleID><channelMode><channelLo>_<channelHi>, kde WCN je libovolné symbolické označení ovladače v konfiguraci exekutivy (viz obr. 2.1), <channello> a <channelhi> je interval kanálů, které se budou skutečně číst. Například chceme-li číst 3-12 kanál modulu digitálních vstupů I-8053 ve třetím slotu, použijeme blok 16-ti násobného vstupu s popisem WCN S3I53C3_12. Je velmi vhodné využít tyto bloky zejména pro pro DA/DO moduly, neboť tím získáme významnou časovou úsporu. Například přečtení všech vlajek z pěti modulů I-8017H, I-8024, I-8090, I-8053 a I-8064 dále popsaných (43 signálů) trvá cca 9.8ms. Pokud použijeme bloky hromadného čtení/zápisu, celková doba se zkrátí na 7.4ms. Příklady těchto bloků jsou na obr. 3.2 a Obecná pravidla U některých modulů se mohou ještě vyskytnout určité výjimky vybočující z uvedeného rámce (blíže v popise jednotlivých modulů). Každý výstupní modul má určitý rozsah přípustných hodnot (např. napětí +-10V). Obecně platí, že pokud do výstupních vlajek pošleme hodnotu mimo uvedený přípustný interval, ovladač pošle motoru nejbližší krajní hodnotu onoho intervalu a na tento stav lze diagnostikovat v programu RexView. Nelze ovšem zjistit chybná hodnota na vstupních pinech. Pokud tato hodnota příliš překročí meze uvedené pro daný modul, může to vést k jeho zničení. 8

10 Kapitola 3 Paralelní zásuvné moduly Win CON 8731 I Channel Analog Output I 8017H 8 Channel Analog Input [WCN S1I24V0] I 8024, slot 1, kanal V0 [WCN S1I17C7] I 8017H, slot 1, kanal 7, mode + 20mA [WCN S1I24I2] I 8024, slot 1, kanal I2 [WCN S1I17X1] I 8017H, slot 1, kanal 1, mode + 10V [WCN S1I17L2] I 8017H, slot 1, kanal 2, mode + 5V [WCN S1I17M3] I 8017H, slot 1, kanal 3, mode + 2.5V [WCN S1I17S4] I 8017H, slot 1, kanal 4, mode V I Channel Digital Output (power relay) I Channel Digital Input [WCN S3I64C4] I 8064, slot 3, kanal 4 [WCN S4I53C0] I 8053, slot 4, kanal 0 [WCN S3I64C7] I 8064, slot 3, kanal 7 [WCN S4I53C15] I 8053, slot 4, kanal 15 I Channel Digital Output (open collector) I Channel Digital Input [WCN S5I41C22] I 8041, slot 5, kanal 22 [WCN S6I40C30] I 8040, slot 6, kanal 30 I Axis Encoder [WCN S2I90C1D] [WCN S2I90Q3D] [WCN S2I90P2D] [WCN S2I90C1] [WCN S2I90Q3] [WCN S2I90P2] I 8090, slot 2, citac 1, CW/CCW mode I 8090, slot 2, citac 3, QUADRANT mode I 8090, slot 2, citac 2, PULSE/DIRECTION mode Obrázek 3.1: Příklady jednoduchých vlajek paralelních I/O modulů 9

11 Win CON 8731 I Channel Analog Output val0 val1 val2 val3 WCN S1I24V0_3 I 8017H 8 Channel Analog Input val0 val1 val2 val3 val4 val5 val6 val7 WCN S1I17X0_7 val0 val1 val2 val3 WCN S1I24I0_3 val0 val1 val2 val3 WCN S1I17X1_4 I Channel Digital Output val0 val1 val2 val3 val4 val5 val6 val7 WCN S4I64C0_7 val0 val1 val2 val3 WCN S4I64C2_5 I Channel Digital Input val0 val1 val2 val3 val4 val5 val6 val7 val8 val9 val10 val11 val12 val13 val14 val15 WCN S3I53C0_15 val0 val1 val2 val3 val4 val5 val6 val7 WCN S3I53C4_11 val0 val1 val2 val3 WCN S3I53C3_6 Obrázek 3.2: Příklady hromadných vlajek paralelních I/O modulů 3.1 I-8017H 8 Channel Analog Input Tento modul obsahuje 8 kanálů analogových vstupů. Každý kanál může pracovat v jednom z následujících pěti režimů, kterým odpovídají určité typy vlajek 1. ±10 V vlajka typu X (extra large) 2. ±5 V vlajka typu L (large) 3. ±2.5 V vlajka typu M (medium) 4. ±1.25 V vlajka typu S (small) 5. ±20 ma vlajka typu C (current) Například kanál č. 2 modulu I-8017H zasunutého do třetího slotu pracující v režimu ±5 V bude mít vlajku se symbolem [WCN S3I17L2] Další příklady vlajek jsou na obr. 3.1 a 3.2. Pokud na analogový vstup přivedeme signál blízký horní resp. dolní mezi příslušného režimu, rozsvítí se na modulu odpovídající dioda. Zejména pro použití v režimu proudových vstupů (current) doporučujeme prohlédnout si přesné elektrické zapojení modulu, které je k dispozici na stránkách výrobce [1]. 10

12 3.2 I Channel Analog Output Tento modul obsahuje 8 kanálů analogových výstupů - 4 proudové (I0-I3) a 4 napěťové (V0-V3). Na vlajky proudových výstupů lze posílat hodnoty v intervalu ma na vlajky napěťových výstupů v rozsahu ±10 V. Pokud se za běhu exekutivy vyskytne na vlajce hodnota mimo tento interval ovladač ji automaticky zaokrouhlí na krajní mez. Vlajky jsou typu I (proudové) nebo V napěťové. Například napěťový kanál č. 2 modulu I-8024 zasunutého do čtvtého slotu bude mít vlajku se symbolem [WCN S4I24V2] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.3 I Channel Digital Input Tento modul obsahuje 16 kanálů digitálních vstupů. Vstup má hodnotu logické 1, jestliže je ne něm hodnota napětí menší než 1V a logické 0, jestliže je na něm hodnota napětí z intervalu 3-30V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 6 modulu I-8051 zasunutého do druhého slotu bude mít vlajku se symbolem [WCN S2I51C6] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.4 I Channel Digital Input Tento modul obsahuje 16 kanálů digitálních vstupů. Vstup má hodnotu logické 0, jestliže je ne něm hodnota napětí menší než 1V a logické 1, jestliže je na něm hodnota napětí z intervalu 3-30V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 6 modulu I-8053 zasunutého do druhého slotu bude mít vlajku se symbolem [WCN S2I53C6] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.5 I Channel Digital Input Tento modul obsahuje 32 kanálů digitálních vstupů. Vstup má hodnotu logické 0, jestliže je ne něm hodnota napětí menší než 1V a logické 1, jestliže je na něm hodnota napětí z intervalu 3-30V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. 11

13 Vlajky jsou pouze typu C. Například kanál č. 28 modulu I-8040 zasunutého do druhého slotu bude mít vlajku se symbolem [WCN S2I40C28] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.6 I Channel Digital Output (Open Collector) Tento modul obsahuje 16 kanálů digitálních reléových výstupů. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 3 modulu I-8037 zasunutého do 7. slotu bude mít vlajku se symbolem [WCN S7I37C3] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.7 I Channel Digital Output (Power Relay) Tento modul obsahuje 8 kanálů digitálních reléových výstupů. Jestliže má výstup hodnotu logické 0, je kontakt rozpojen, při hodnotě logické 1 relé kontakt sepne. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 3 modulu I-8064 zasunutého do 7. slotu bude mít vlajku se symbolem [WCN S7I64C3] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.8 I Channel Digital Output (AC SSR) Tento modul obsahuje 8 kanálů digitálních (AC Solid State Relay) výstupů. Jestliže má výstup hodnotu logické 0, je kontakt rozpojen, při hodnotě logické 1 kontakt sepne. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 2 modulu I-8065 zasunutého do 5. slotu bude mít vlajku se symbolem [WCN S5I65C2] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 12

14 3.9 I Channel Digital Output (DC SSR) Tento modul obsahuje 8 kanálů digitálních (DC Solid State Relay) výstupů. Jestliže má výstup hodnotu logické 0, je kontakt rozpojen, při hodnotě logické 1 kontakt sepne. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 3 modulu I-8066 zasunutého do druhého slotu bude mít vlajku se symbolem [WCN S2I66C3] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.10 I Channel Digital Output Tento modul obsahuje 8 kanálů digitálních výstupů. Jestliže má výstup hodnotu logické 0, je kontakt rozpojen, při hodnotě logické 1 kontakt sepne. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 4 modulu I-8069 zasunutého do třetího slotu bude mít vlajku se symbolem [WCN S3I69C4] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.11 I Channel Universal Digital Input/Output Tento modul obsahuje 16 univerzálních digitálních vstupů/výstupů. Zda-li je kanál použit jako vstup nebo jako výstup definuje druh použité vlajky. Každý kanál může být mít jiný druh vlajky (vstup/výstup). Stav logického vstupu/výstupu je rovněž signalizován příslušnou diodou na modulu. Logický vstup může být zapojen jako relé, TTL/CMOS logika nebo jako otevřený kolektor. Vlajky jsou pouze typu C. Například kanál č. 5 modulu I-8050 zasunutého do 4. slotu bude mít vstupní nebo výstupní vlajku se symbolem [WCN S4I50C5] [WCN S4I50C5] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 13

15 3.12 I Channel Digital Output (Open collector) Tento modul obsahuje 32 kanálů digitálních výstupů s otevřeným kolektorem. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 6 modulu I-8041 zasunutého do 5. slotu bude mít vlajku se symbolem [WCN S5I41C6] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.13 I Channel Digital Output (Open collector) Tento modul obsahuje 16 kanálů digitálních výstupů s otevřeným kolektorem. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 7 modulu I-8057 zasunutého do 6. slotu bude mít vlajku se symbolem [WCN S6I57C7] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.14 I Axes Encoder Tento modul obsahuje 3 IRC čítače, z nichž první dva mohou být doplněny synchronizačním signálem. Každý čítač může pracovat ve třech režimech 1. vlajka typu C - CW/CCW mode 2. vlajka typu Q - QUADRANT mode 3. vlajka typu P - PULSE/DIRECTION mode CW/CCW mode Na kanál A příslušného čítače jsou přivedeny pulsy odpovídající jednomu směru rotace a na kanál B pulsy druhého směru rotace QUADRANT mode Na kanál A i B jsou přivedeny pulsy a podle jejich vzájemného fázového posunutí určuje čítač směr rotace 14

16 PULSE DIRECTION mode Na kanál A jsou přivedeny pulsy, směr otáčení určuje hodnota na kanálu B. Chceme-li přečíst hodnotu čítače č. 2 modulu I-8090 zasunutého do třetího slotu použijeme vlajku se symbolem WCN S1I90Q2. V tomto případě čítač pracuje v módu QUADRANT. Každá vlajka může být navíc zakončena písmenem D (difference). Příslušný kanál potom pracuje ve změnovém módu, kdy v každém ticku exekutivy je vrácen rozdíl stavu čítače oproti minulému ticku. Taková vlajka má například následující formát [WCN S3I90Q2D] Typ vlajky slouží v tomto případě i jako konfigurace daného čítače a je použit v inicializaci ovladače. Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.15 I Channel Frequency/Counter Tento modul obsahuje 4 čítače. Každý čítač může pracovat ve třech režimech 1. vlajka typu P - PULSE/DIR mode 2. vlajka typu D - UP/DOWN mode 3. vlajka typu F - FREQUENCY mode 4. vlajka typu U - UP mode PULSE DIRECTION mode Na kanál A jsou přivedeny pulsy, změnu čítání určuje hodnota na kanálu B. Na sestupnou hranu A je čítač zvýšen o 1, je-li signál B na hodnotě 1 nebo snížen o 1, je-li signál B na hodnotě 0. UP/DOWN mode Na kanál A příslušného čítače jsou přivedeny pulsy odpovídající UP a na kanál B pulsy DOWN. Hodnota čítače se snižuje o 1 na každou sestupnou hranu signálu B a zvyšuje o 1 na každou sestupnou hranu signálu A. FREQUENCY mode Měří dominantní frekvenci pulsů signálu A. Kanál B není využit. UP mode Na sestupnou hranu signálu A zvyšuje čítač o 1. Kanál B není využit. 15

17 Typ vlajky slouží v tomto případě i jako konfigurace daného čítače a je použit v inicializaci ovladače. Například kanál č. 2 modulu I-8080 zasunutého do pátého slotu pracující v režimu frequency mode bude mít vlajku se symbolem [WCN S5I80F2] Další příklady vlajek jsou na obr. 3.1 a 3.2. Podrobný popis modulu a jeho přesné 3.16 Rychlost paralelních modulů V této části jsou uvedeny orientační časy zpracování I/O vlajek vybraných paralelních modulů při použití v ovladači WcnDrv systému REX verze 1.41 a WinCon-8731 SDK verze 2.2. Vlajky paralelních modulů jsou zpracovávány přímo v tasku, ve kterém jsou vloženy. Průměrná doba běhu tasku se proto prodlouží o čas uvedený v následující tabulce 3.1. modul počet kanálů hromadná vlajka [ms] jednoduchá vlajka [ms] i-8017h 8 AI i AO i DI i DO i D i DO i D i DIO i counter i counter Tabulka 3.1: Rychlosti paralelních modulů. 16

18 Kapitola 4 Sériové zásuvné moduly řady 87k Serial modules I87k I Channel Serial Analog Input I Channel Serial Digital Input [WCN A5I17X1] I 87017, adresa 5, kanal 1 [WCN A5I51C1] I 87051, adresa 5, kanal 1 [WCN A233I17X2] I 87017, adresa 233, kanal 2 [WCN A233I51C31] I 87051, adresa 233, kanal 31 I Channel RTD Input Module [WCN A5I13C1] I 87013, adresa 5, kanal 1 [WCN A233I13C2] I 87013, adresa 233, kanal 2 [WCN SA5I13C1] seriovy I modul v 5. slotu WinConu, kanal 1 Obrázek 4.1: Příklady jednoduchých vlajek sériových I/O modulů řady I87K V následující kapitole jsou popsány sériové moduly, které je možno zasunout do rozšiřujících van i-87k4, i-87k5, i-87k8, i-87k9 a připojit přes sériové rozhraní RS485 k WinConu (port COM3). Sériových modulů může být připojeno až 54 a každý je jednoznačně určen svoji adresou Adresa je nezávislá na slotu, ve kterém je modul zasunut. Komunikace se sériovými moduly probíhá ve speciálním procesu ovladače na pozadí. Připojení sériových modulů tedy výrazně zvyšuje režii ovladače, což je možné diagnostikovat pomocí programu RexView. 4.1 Konfigurace sériových modulů Konfigurace sériových modulů je odlišná od konfigurace paralelních modulů a je úplně oddělena od návrhu algoritmu řízení. Například vstupní rozsah analogových vstupů paralelního modulu I-8017H se definuje přímo typem vlajky, zatímco u sériového modulu I je nutné rozsah nastavit předem (viz dále). 17

19 Win CON 8731 I Channel Analog Output val0 val1 val2 val3 WCN A52I24V0_3 modul v exp. vane i 87k*, adresa 52, kanaly 0 3 val0 val1 val2 val3 WCN SA4I24V0_1 modul ve slotu Winconu, slot 4, kanaly 0 1 I Channel Digital Input val0 val1 val2 val3 val4 val5 val6 val7 val8 val9 val10 val11 val12 val13 val14 val15 WCN A3I51C0_15 modul v exp. vane i 87k*, adresa 3, kanaly 4 11 kanaly 0 15 val0 val1 val2 val3 val4 val5 val6 val7 WCN A3I51C4_11 val0 val1 val2 val3 WCN SA7I51C3_6 modul ve slotu Winconu, slot 7, kanaly 3 6 Obrázek 4.2: Příklady hromadných vlajek sériových I/O modulů řady I87K K dispozici je jednoduchý program ON-LINE COMMANDER, který lze spustit přímo na WinConu v adresáři /CompactFlash/ICPDAS/Tools/i87k_in_slot.exe a z nějž lze všechny moduly kompletně konfigurovat pomocí sady příkazů popsané pro každý modul v dokumentaci výrobce. Můžeme měnit adresy modulů, zadávat rozsahy analogových vstupů, ale i číst hodnoty konkrétních kanálů. Velmi užitečná je možnost zablokovat nevyužité kanály (např. u modulů I-87013, I a I-87018). Menší počet aktivních kanálů umožňuje získávat data s kratší vzorkovací periodou. 4.2 Sériový modul zasunutý do slotu WinConu Sériové moduly řady 87k lze použít i bez speciální rozšiřující vany připojené na port COM3. WinCon obsahuje totiž interní sériovou sběrnici port COM1. Ta může být namapována na libovolný slot WinConu a umožňuje komunikovat se sériovým modulem zasunutým přímo do slotu WinConu. Pokud chceme této možnosti využívat, musíme o tom informovat ovladač změnou vlajky, kde místo úvodního písmene A uvedeme SA, tedy WCN SA<slot>I<moduleID><channelMode><channelStart>_<channelStop>, kde <slot> je číslo slotu WinConu od 1 do 7, ve kterém je sériový modul zasunut (viz též sekce 2.2). V tomto případě nezáleží na tom, jakou má modul nastavenu adresu, neboť v daném slotu je vždy jen jeden, nemůže tudíž dojít ke konfliktu. Komunikace stejně jako v případě modulu v rozšiřující vaně probíhá ve vlastním tasku ovladače, aby nebyla zatěžována exekutiva. 4.3 I Channel RTD Input Module Tento modul obsahuje 4 kanály analogových vstupů pro měření teploty z odporových snímačů PT100, PT1000 a Ni120. Nastavení rozsahu vstupů a typu snímače je možné 18

20 provést před použitím v systému REX programem ON-LINE COMMANDER (viz sekce 4.1). Pro zrychlení čtení doporučujeme deaktivovat nepoužívané kanály. Vlajky jsou pouze typu C. Například kanál č. 2 modulu I s adresou 4 bude mít vlajku se symbolem [WCN A4I13C2] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu, jeho přesné elektrické zapojení a komunikační protokol je k dispozici na stránkách výrobce [1]. 4.4 I Channel RTD Input Module Tento modul obsahuje 7 kanálů analogových vstupů pro měření teploty z odporových snímačů Pt100, Pt1000, Ni120, Cu100 a Cu1000. Nastavení rozsahu vstupů a typu snímače je možné provést před použitím v systému REX programem ON-LINE COMMAN- DER (viz sekce 4.1). Pro zrychlení čtení doporučujeme deaktivovat nepoužívané kanály. Vlajky jsou pouze typu C. Například kanál č. 4 modulu I zasunutého do třetího slotu WinConu bude mít vlajku se symbolem [WCN SA3I15C4] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu, jeho přesné elektrické zapojení a komunikační protokol je k dispozici na stránkách výrobce [1]. 4.5 I Channel Analog Input Tento modul obsahuje 8 kanálů analogových vstupů. Nastavení rozsahu vstupu je možné provést před použitím v systému REX programem ON-LINE COMMANDER (viz sekce 4.1). Všechny kanály jednoho modulu pracují ve stejném režimu, nelze tedy nastavit každému kanálu jiný vstupní rozsah tak jako u modulu I8017H. Vlajky jsou pouze typu C. Například kanál č. 3 modulu I s adresou 35 bude mít vlajku se symbolem [WCN A35I17C3] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.6 I-87017RC 8 Channel Analog Input Tento modul obsahuje 8 kanálů analogových proudových vstupů. Vlajky jsou stejné jako pro modul I Podrobný popis modulu a jeho přesné elektrické zapojení je k dispozici na stránkách výrobce [1]. 19

21 4.7 I Channel Thermocouple Module Tento modul obsahuje 8 kanálů analogových vstupů pro termočlánky, které je možno přizpůsobit (rozsah, kompenzace nelinearity) jednotlivým druhům termočlánků - J,K,T,... Nastavení druhu termočlánku je možné provést před použitím v systému REX programem ON-LINE COMMANDER (viz sekce 4.1). Pro zrychlení čtení doporučujeme deaktivovat nepoužívané kanály. Vlajky jsou pouze typu C. Například kanál č. 4 modulu I s adresou 13 bude mít vlajku se symbolem [WCN A13I18C4] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.8 I Channel Digital Input Tento modul obsahuje 32 kanálů digitálních vstupů. Vstup má hodnotu logické 0, jestliže je ne něm hodnota napětí menší než 1V a logické 1, jestliže je na něm hodnota napětí z intervalu V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 5 modulu I s adresou 14 bude mít vlajku se symbolem [WCN A14I40C5] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.9 I Channel Digital Input Tento modul obsahuje 16 kanálů digitálních vstupů. Pozor! Vstup má hodnotu logické 1, jestliže je ne něm hodnota napětí menší než 1V a logické 0, jestliže je na něm hodnota napětí z intervalu 3-30V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 6 modulu I s adresou 15 bude mít vlajku se symbolem [WCN A15I51C6] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 20

22 4.10 I Channel Digital Input Tento modul obsahuje 16 kanálů digitálních vstupů. Pozor! Vstup má hodnotu logické 1, jestliže je ne něm hodnota napětí menší než 1V a logické 0, jestliže je na něm hodnota napětí z intervalu 3-30V. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 6 modulu I s adresou 15 bude mít vlajku se symbolem [WCN A15I53C6] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.11 I Channel Analog Output Tento modul obsahuje 4 kanály analogových výstupů. Lze použít buďto 4 proudové nebo 4 napěťové výstupy. Modul je přepnut programem ON-LINE COMMANDER buďto na proudový nebo na napěťový režim, nelze je kombinovat. Vlajky jsou pouze typu C. Například kanál č. 0 modulu I s adresou 16 bude mít vlajku se symbolem [WCN A16I24C0] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.12 I Channel Analog Output Tento modul obsahuje 2 kanály analogových výstupů. Lze použít buďto 2 proudové nebo 2 napěťové výstupy. Modul je přepnut programem ON-LINE COMMANDER buďto na proudový nebo na napěťový režim, nelze je kombinovat. Vlajky jsou pouze typu C. Například kanál č. 1 modulu I s adresou 17 bude mít vlajku se symbolem [WCN A17I26C1] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.13 I Channel Relay Output Tento modul obsahuje 8 kanálů digitálních releových výstupů. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 4 modulu I s adresou 14 bude mít vlajku se symbolem 21

23 [WCN A14I64C4] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.14 I Channel SSR Output Tento modul obsahuje 8 kanálů digitálních releových výstupů. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 2 modulu I s adresou 18 bude mít vlajku se symbolem [WCN A18I66C2] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.15 I Channel Digital Relay Output Tento modul obsahuje 8 kanálů digitálních releových výstupů. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 3 modulu I s adresou 19 bude mít vlajku se symbolem [WCN A19I68C3] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 4.16 I Channel PhotoMos Relay Output Tento modul obsahuje 8 kanálů digitálních releových výstupů. Stav logické 1 je rovněž signalizován příslušnou diodou na modulu. Vlajky jsou pouze typu C. Například kanál č. 5 modulu I s adresou 21 bude mít vlajku se symbolem [WCN A21I69C5] Další příklady vlajek jsou na obr. 4.1 a 4.2. Podrobný popis modulu a jeho přesné 22

24 4.17 Rychlost sériových modulů V této části jsou uvedeny orientační časy zpracování I/O vlajek vybraných sériových modulů při použití v ovladači WcnDrv systému REX verze 1.41, WinCon-8731 SDK verze 2.2 pro maximální komunikační rychlost Baud/s. Vlajky sériových modulů jsou zpracovávány pomocí komunikace v tasku ovladače WcnDrv. Běh samotného tasku, ve kterém je vlajka vložena, je zatížen jen minimálně. Pro úplnost jsou oba časy uvedeny v následující tabulce 4.1. Pokud jsou sériové moduly v expanzní vaně i-87kx, mohou časy modul počet kanálů hromadná vlajka jednoduchá vlajka ovladač [ms] task [ms] ovladač [ms] task [ms] i Pt, Ni i AI i AI i AO i AO i DI i DI i DO i DO Tabulka 4.1: Rychlosti sériových modulů. zpracování ovladače z předchozí tabulky narůst o 1-2 ms v závislosti na obsazenosti vany či délce komunikačních kabelů. 23

25 Kapitola 5 Watch Dog a logfile WinCon obsahuje také jeden HW Watch Dog, který lze využít v REXu. Jde o speciální samostatný čítač, který lze nastavit na určitý čas po jehož uplynutí dojde - není-li čítač refreshován - k resetu. Po resetu lze zjistit, zda-li byl WinCon restartován uživatelem nebo tímto čítačem. Tyto informace se objevují v logovacím souboru o němž bude zmínka dále. POZOR! Je nutné počítač s tím, že obsluha Watch Dogu zabere v ovladači v každém tiku dobu asi 3.5 ms! 5.1 Watch dog vlajky Pomocí speciálních vlajek můžeme hlídat, zda-li všechny tasky a ovladač WcnDrv běží a popřípadě automaticky resetovat WinCon. Do tasku, který chceme Watch Dogem hlídat musíme přidat vlajku WCN Period. Pokud alespoň jedna Watch Dog vlajka existuje, je Watch Dog aktivován a refreshován každou periodu spuštění ovladače WcnDrv. Jestliže z nějakého důvodu neproběhne refresh Watch Dogu, je WinCon restartován. Tato situace typicky nastává, když 1. Jeden z hlídaných tasků nebyl spuštěn po dobu přivedenou na vlajku WCN Period, 2. Ovladač WcnDrv přestane pracovat (např. chyba komunikace sériových linek). V případě, že je reset způsoben hlídaným taskem, je jeho jméno zaznamenáno do log. souboru. Všechny Watch Dog vlajky jsou zobrazeny na obr. 5.1 a mají následující význam. WCN Period na tuto vlajku je nutno přivést čas (v sekundách) po jehož uplynutí nebude Watch Dog refreshován a dojde k resetu. WCN Test testovací vlajka - po přivedení logické 1 se ovladač zachová stejně jako kdyby se task neaktivoval po dobu na vlajce period. WCN Factor udává kolik period tasku je možné vynechat, než dojde k resetu. Je určen prostým podílem čísla na vlajce period a periody tasku. 24

26 WCN Count aktuální počet period tasku, které zbývají do resetu. Watch dog flags [WCN Factor] [WCN Count] [WCN Period] [WCN Test] Obrázek 5.1: Vlajky pro Watch Dog 5.2 Logfile V adresáři /CompactFlash/REX je soubor WcnWDlog.txt do něhož jsou zaznamenávány důležité informace související s exekutivou REXu a ovladačem WcnDrv. Každým záznam v souboru je doplněn přesným časem události. Zaznamenávány jsou následující události: 1. Inicializace ovladače WcnDrv - při každém startu exekutivy nebo downloadu nové konfigurace. Pokud ke startu exekutivy dojde po restartu způsobeném Watch Dogem, je v to v souboru zaznamenáno: WcnDrv Opened, reset by Watch dog timer 2. Uzavření ovladače WcnDrv - např. při zastavení nebo změně exekutivy: WcnDrv Closed 3. Jméno úlohy, která způsobí resetování WinConu: WcnDrv:Main()-Watchdog activated by task mtuner (not refreshed in time)! Dále je ve stejném adresáři vytvářena záložní kopie tohoto souboru - WcnWD lo.txt. Se soubory se pracuje bezpečným transakčním způsobem. To znamená, že i když dojde k restartu WinConu během zápisu do souboru, je vždy druhý soubor nepoškozen. 25

27 Kapitola 6 Konfigurace ovladače Konfigurace ovladače je velmi jednoduchá a spočívá zejména v nastavení rychlosti vnitřního sériového portu COM1 jednotky WinConu. Ten je je použit pro komunikace se sériovými moduly ve slotech WinConu. Dále je možné nastavit rychlost portu COM3 pro sériové moduly v expanzní vaně. Stejnou rychlost je nutno nastavit jednotlivým modulům programem ON-LINE COMMANDER. Přednastavená rychlost modulů i ovladače je Baud/sec. Obrázek 6.1: Konfigurační editor ovladače WcnDrv Pro vlastní konfiguraci ovladače slouží dialogové okno znázorněné na obr. 6.1, které je obsaženo v souboru WcnDrv_H.dll a aktivuje se v programu RexDraw stisknutím tlačítka Special Edit v parametrickém dialogu bloku typu IODRV s parametry ovladače WcnDrv (viz kap. 2). Při vytváření konfigurace řídicího systému z editoru programu Matlab Simulink lze aktivovat konfigurační okno přímo z parametrického dialogu bloku typu IODRV, viz obr Konfigurace je zapsaná do zvoleného *.rio souboru. 26

28 Kapitola 7 Co dělat při problémech První druh problémů jsou chyby při překladu vzniklé většinou chybnou syntaxí vlajek nebo nesprávným začleněním ovladače do hlavního souboru s executivou. Při překladu je kontrolováno, zda-li všechny vlajky jednoho slotu směřují na stejný typ modulu a také zda-li číslo kanálu je v přípustných mezích pro daný modul. Při inicializaci ovladače na cílovém zařízení WinConjsou zkontrolovány jednotlivé moduly. Ty musí odpovídat typům modulů jednotlivých vlajek. Při používání sériových modulů je žádoucí napřed otestovat komunikaci a jejich funkčnost v programu ON-LINE COMMANDER. Problémy mohou vznikat zejména pokud dva moduly mají stejnou adresu. Chybové stavy lze také zjistit pomocí diagnostického softwaru RexView. Nejprve je nutno povolit diagnostiku ovladače WcnDrv. Pokud se poté vyskytne určitá chybová situace, je o ní uživatel informován v poli REX Result hláškou Upozornění ovladače systému REX. V poli Drv status je chyba přesně specifikována jedním z následujících textů Module check error > slot: < slotid >, id:< moduleid > - modul nesouhlasí s typem modulu definovaným vlajkami pro daný slot, < slotid > specifikuje číslo slotu, kde došlo k problému a < moduleid > specifikuje poslední dvojčíslí z označení nalezeného modulu. Pokud je slot prázdný je < moduleid >= 0. I-8024 Signal out of range > slot: < slotid >, id: < channelid > - na výstupní vlajce pro modul I-8024 se objevila hodnota mimo povolený rozsah (±10 V, ±20 ma), id specifikuje číslo kanálu na kterém chyba nastala I-8090 registration failed - chyba při inicializaci modulu čítačů I Modul nepracuje správně. V případě, že žádný z uvedených doporučených postupů nepomohl a chyba je na straně systému REX, prosíme o zaslání informace o problému (nejlépe elektronickou cestou) na adresu dodavatele. Pro co nejrychlejší vyřešení problému informace by měla obsahovat: Identifikační údaje Vaší instalace verzi, číslo sestavení (build), datum vytvoření instalace, licenční číslo. 27

29 Stručný a výstižný popis problému. Co možná nejvíce zjednodušenou konfiguraci řídicího systému REX, ve které se problém ještě vyskytuje (ve formátu souboru s příponou.mdl). Konfigurační soubor (s příponou.rio) ovladače WcnDrv. 28

30 Literatura [1] ICPDAS Co. Internetové stránky Referenční číslo dokumentace:
