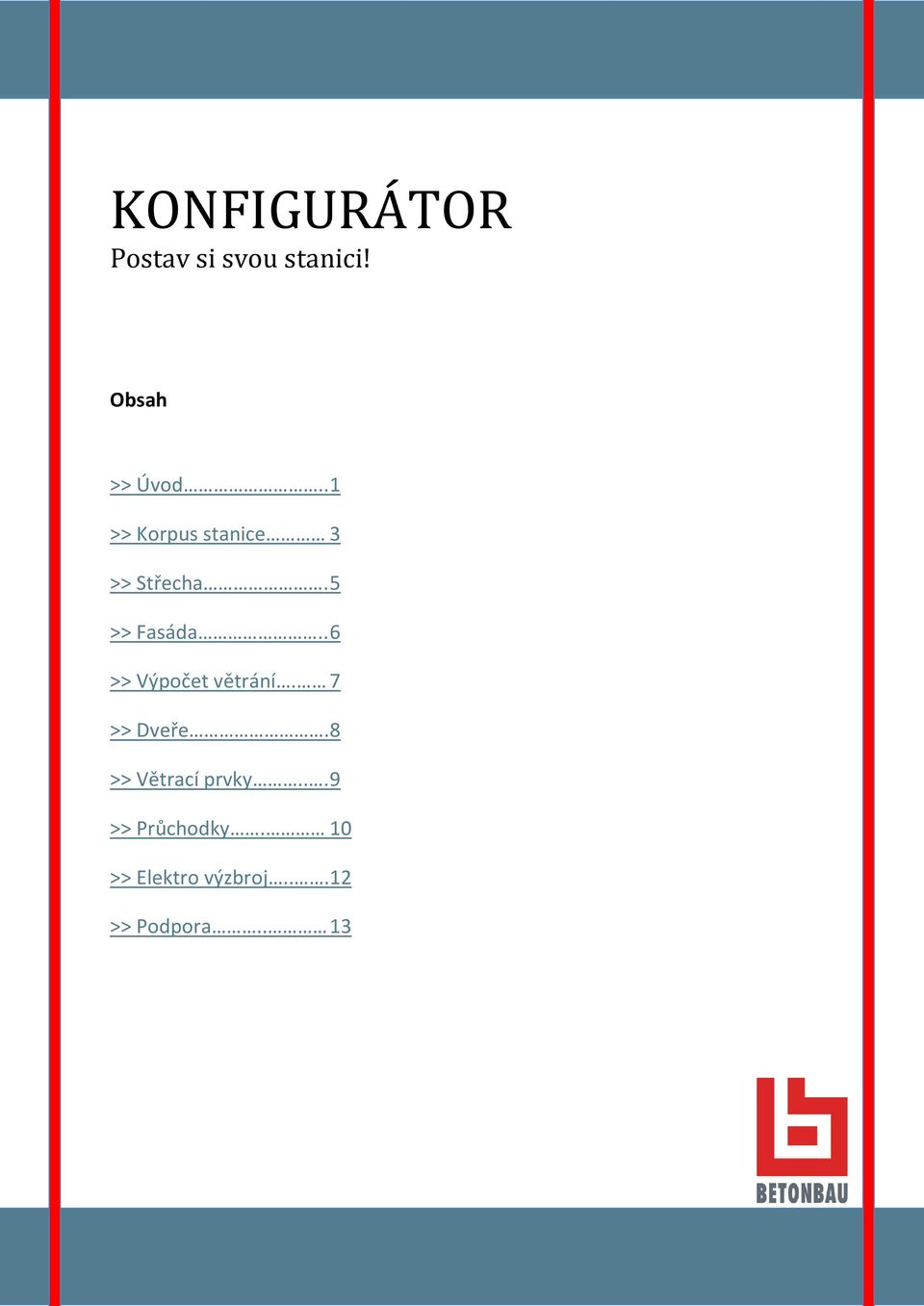

1 KONFIGURÁTOR Postav si svou stanici! Obsah >> Úvod.. 1 >> Korpus stanice 3 >> Střecha. 5 >> Fasáda.. 6 >> Výpočet větrání. 7 >> Dveře. 8 >> Větrací prvky... 9 >> Průchodky. 10 >> Elektro výzbroj >> Podpora.. 13

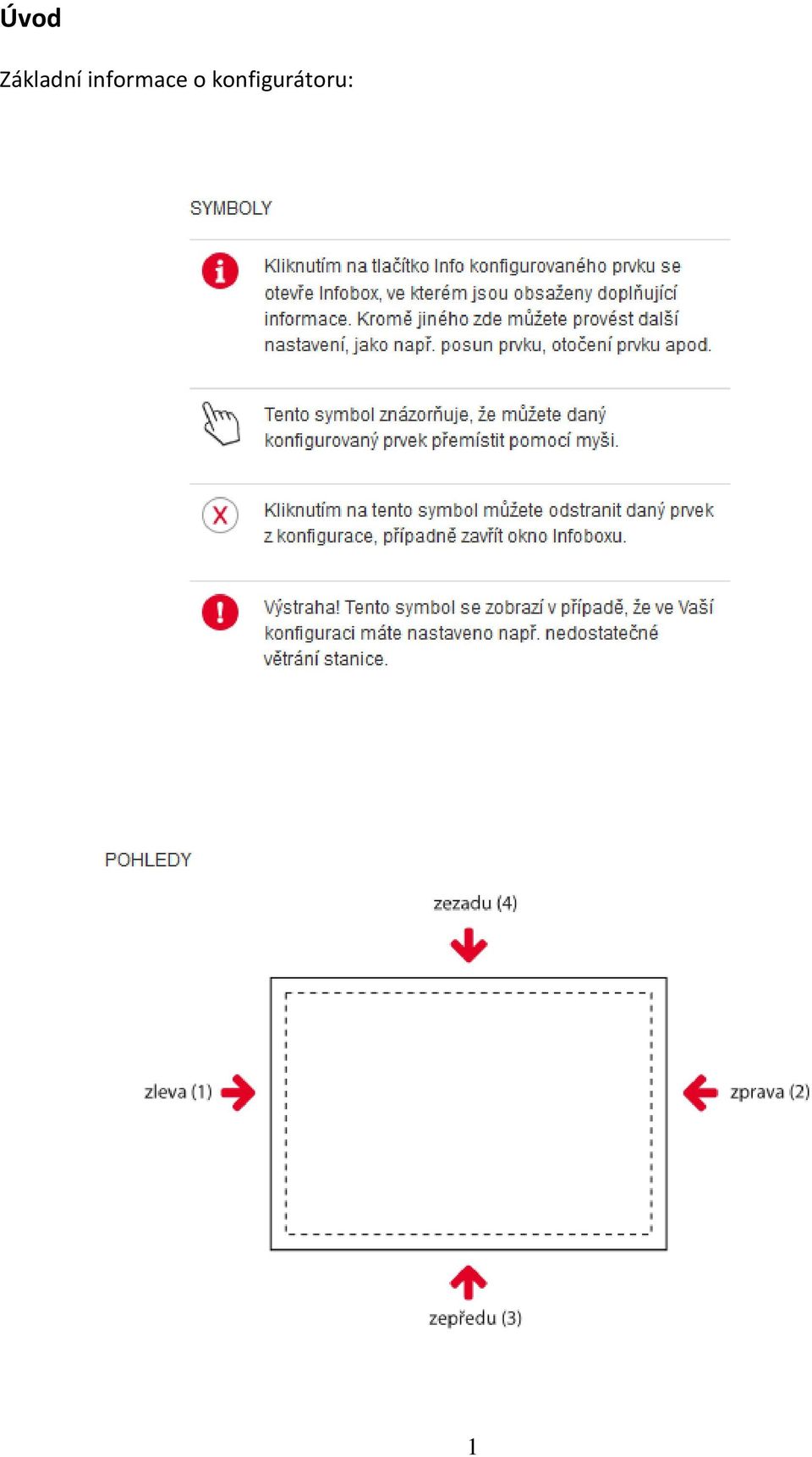

2 Úvod Základní informace o konfigurátoru: 1

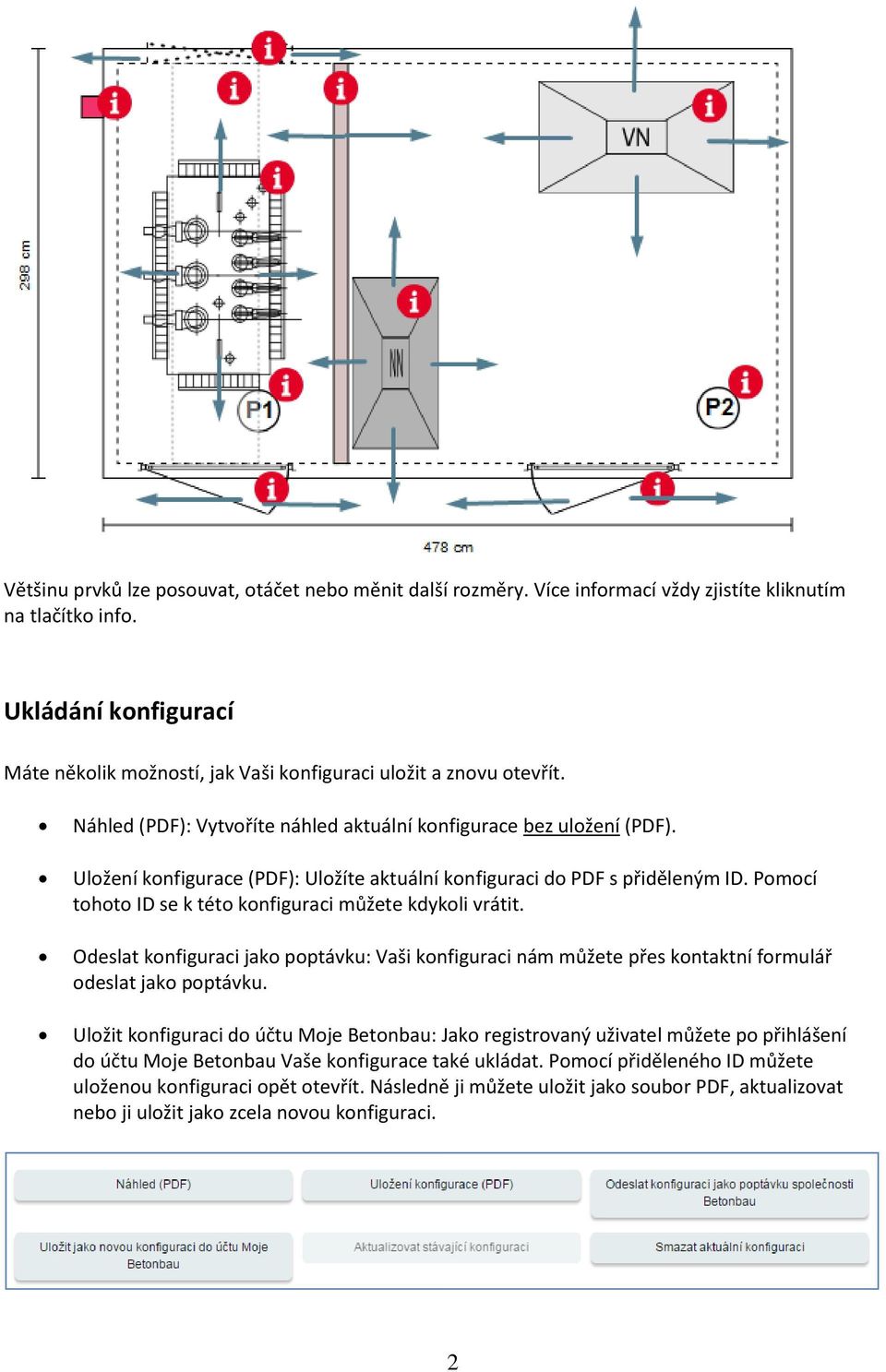

3 Většinu prvků lze posouvat, otáčet nebo měnit další rozměry. Více informací vždy zjistíte kliknutím na tlačítko info. Ukládání konfigurací Máte několik možností, jak Vaši konfiguraci uložit a znovu otevřít. Náhled (PDF): Vytvoříte náhled aktuální konfigurace bez uložení (PDF). Uložení konfigurace (PDF): Uložíte aktuální konfiguraci do PDF s přiděleným ID. Pomocí tohoto ID se k této konfiguraci můžete kdykoli vrátit. Odeslat konfiguraci jako poptávku: Vaši konfiguraci nám můžete přes kontaktní formulář odeslat jako poptávku. Uložit konfiguraci do účtu Moje Betonbau: Jako registrovaný uživatel můžete po přihlášení do účtu Moje Betonbau Vaše konfigurace také ukládat. Pomocí přiděleného ID můžete uloženou konfiguraci opět otevřít. Následně ji můžete uložit jako soubor PDF, aktualizovat nebo ji uložit jako zcela novou konfiguraci. 2

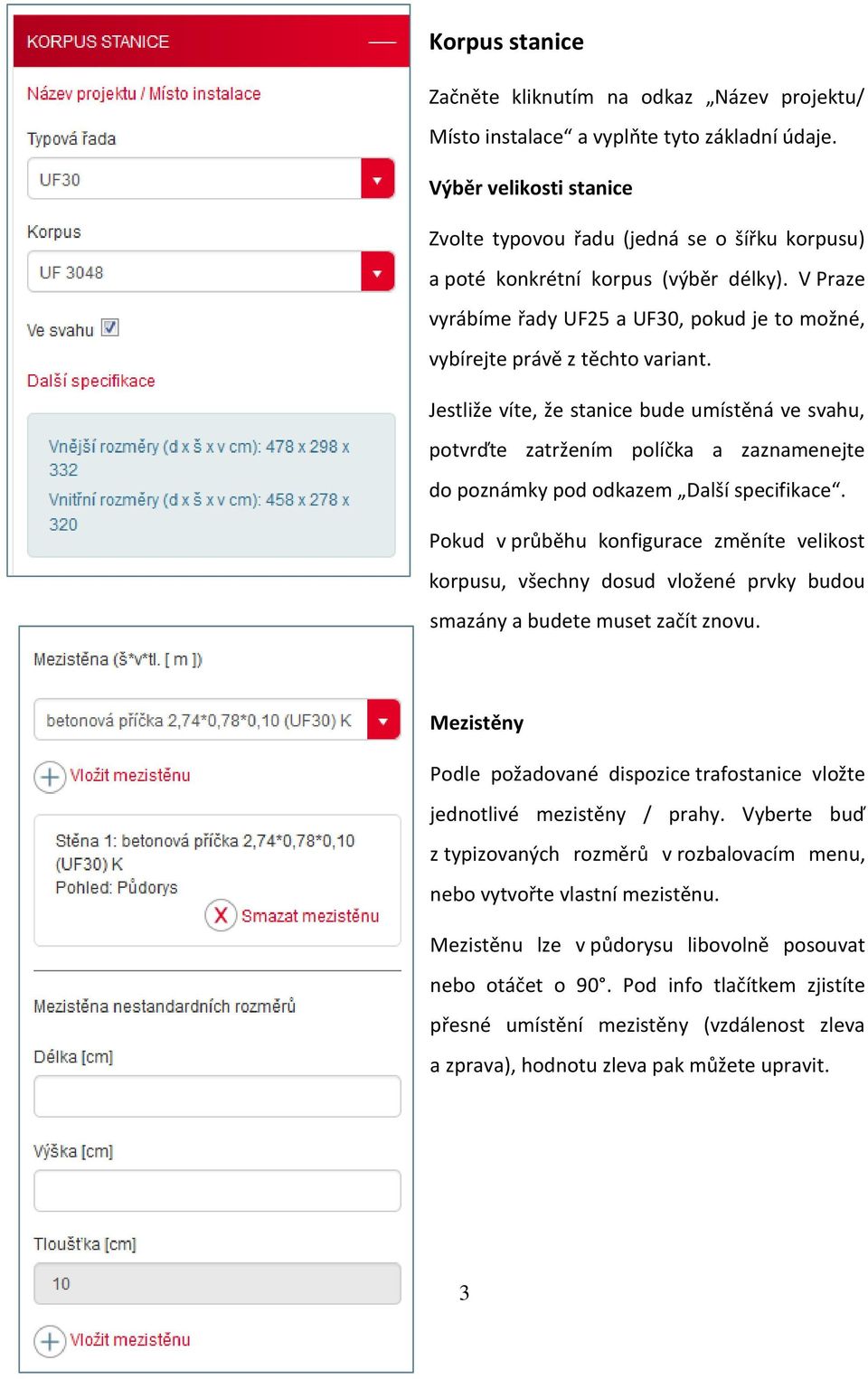

4 Korpus stanice Začněte kliknutím na odkaz Název projektu/ Místo instalace a vyplňte tyto základní údaje. Výběr velikosti stanice Zvolte typovou řadu (jedná se o šířku korpusu) a poté konkrétní korpus (výběr délky). V Praze vyrábíme řady UF25 a UF30, pokud je to možné, vybírejte právě z těchto variant. Jestliže víte, že stanice bude umístěná ve svahu, potvrďte zatržením políčka a zaznamenejte do poznámky pod odkazem Další specifikace. Pokud v průběhu konfigurace změníte velikost korpusu, všechny dosud vložené prvky budou smazány a budete muset začít znovu. Mezistěny Podle požadované dispozice trafostanice vložte jednotlivé mezistěny / prahy. Vyberte buď z typizovaných rozměrů v rozbalovacím menu, nebo vytvořte vlastní mezistěnu. Mezistěnu lze v půdorysu libovolně posouvat nebo otáčet o 90. Pod info tlačítkem zjistíte přesné umístění mezistěny (vzdálenost zleva a zprava), hodnotu zleva pak můžete upravit. 3

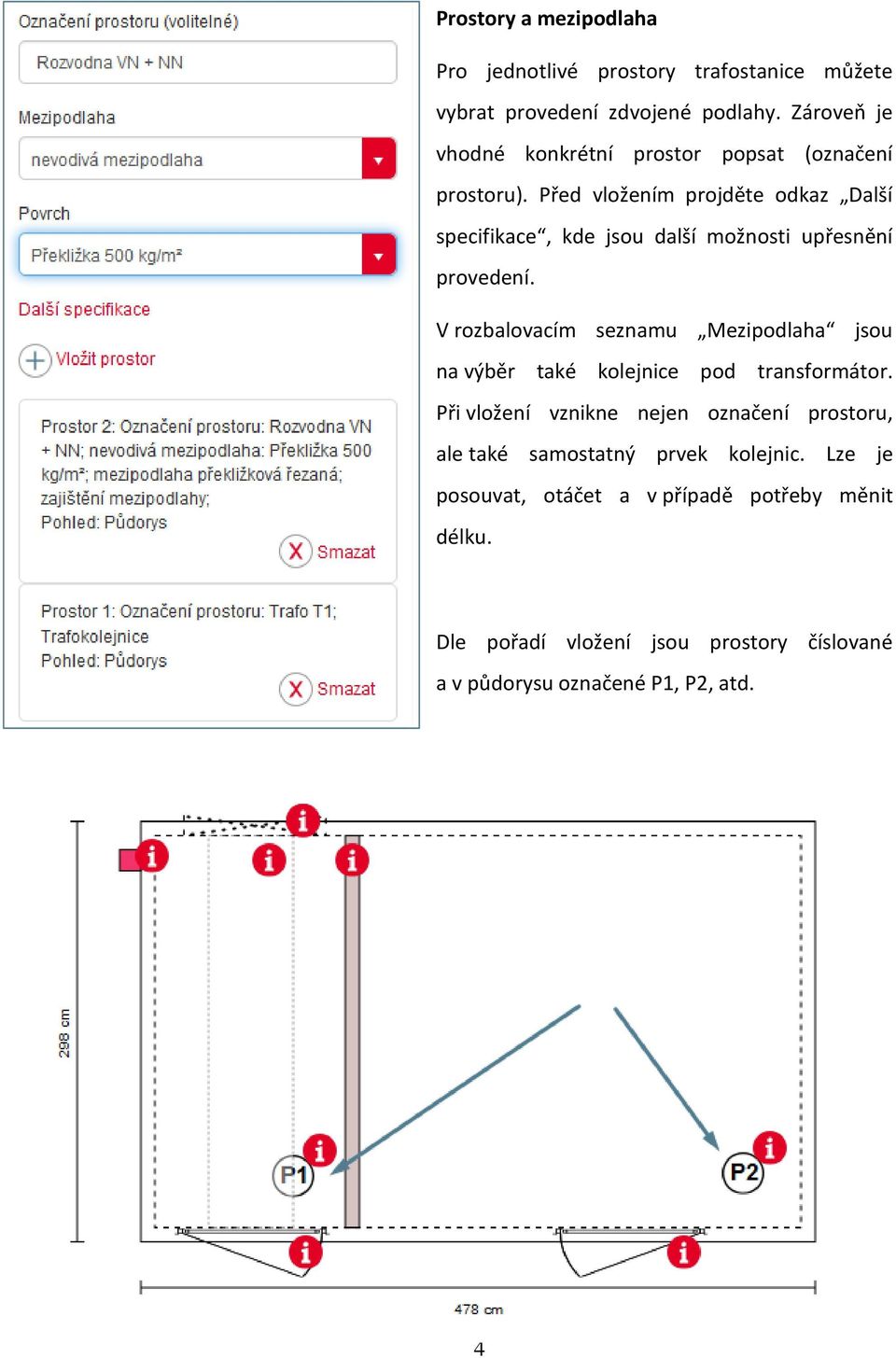

5 Prostory a mezipodlaha Pro jednotlivé prostory trafostanice můžete vybrat provedení zdvojené podlahy. Zároveň je vhodné konkrétní prostor popsat (označení prostoru). Před vložením projděte odkaz Další specifikace, kde jsou další možnosti upřesnění provedení. V rozbalovacím seznamu Mezipodlaha jsou na výběr také kolejnice pod transformátor. Při vložení vznikne nejen označení prostoru, ale také samostatný prvek kolejnic. Lze je posouvat, otáčet a v případě potřeby měnit délku. Dle pořadí vložení jsou prostory číslované a v půdorysu označené P1, P2, atd. 4

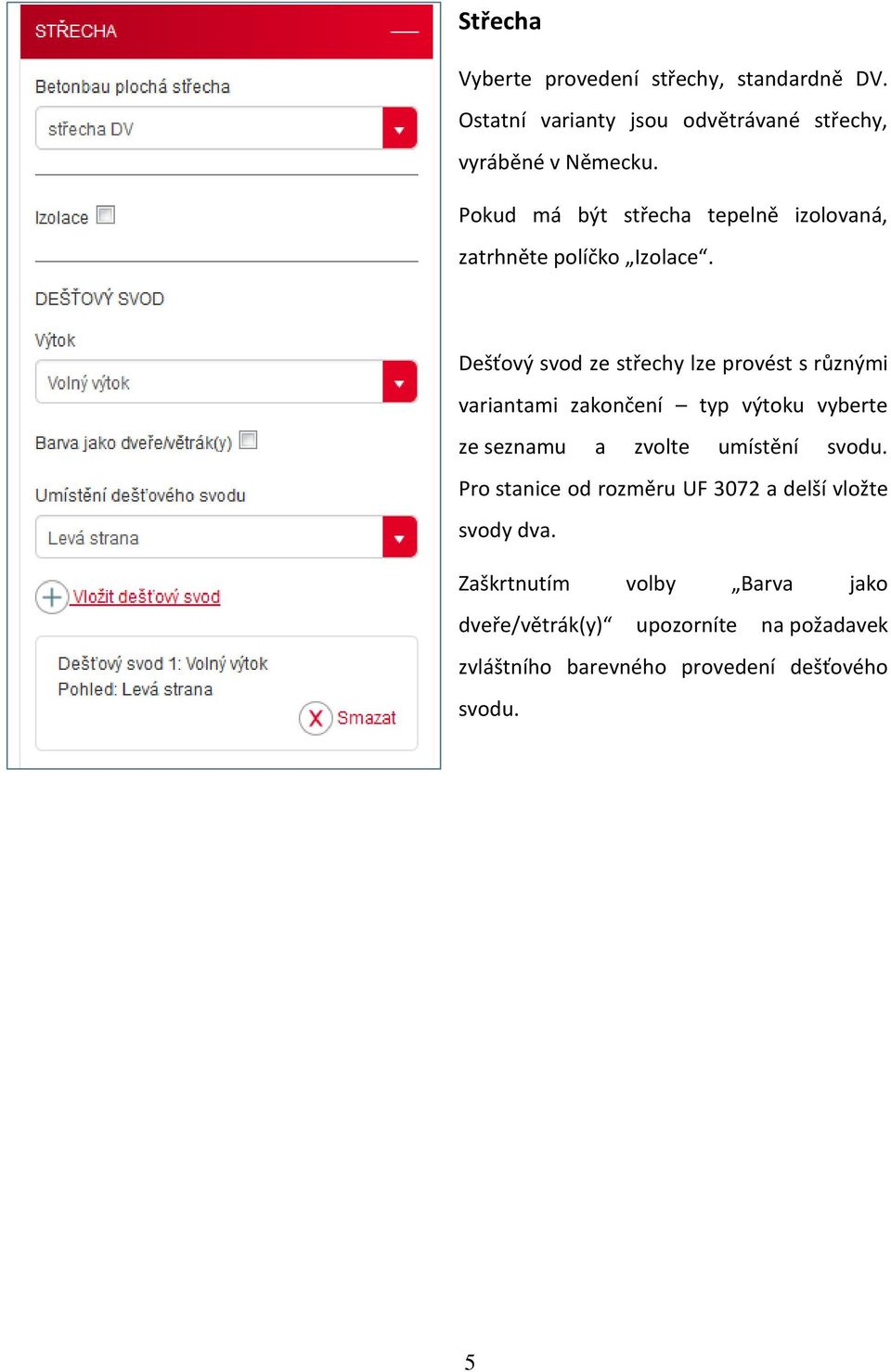

6 Střecha Vyberte provedení střechy, standardně DV. Ostatní varianty jsou odvětrávané střechy, vyráběné v Německu. Pokud má být střecha tepelně izolovaná, zatrhněte políčko Izolace. Dešťový svod ze střechy lze provést s různými variantami zakončení typ výtoku vyberte ze seznamu a zvolte umístění svodu. Pro stanice od rozměru UF 3072 a delší vložte svody dva. Zaškrtnutím volby Barva jako dveře/větrák(y) upozorníte na požadavek zvláštního barevného provedení dešťového svodu. 5

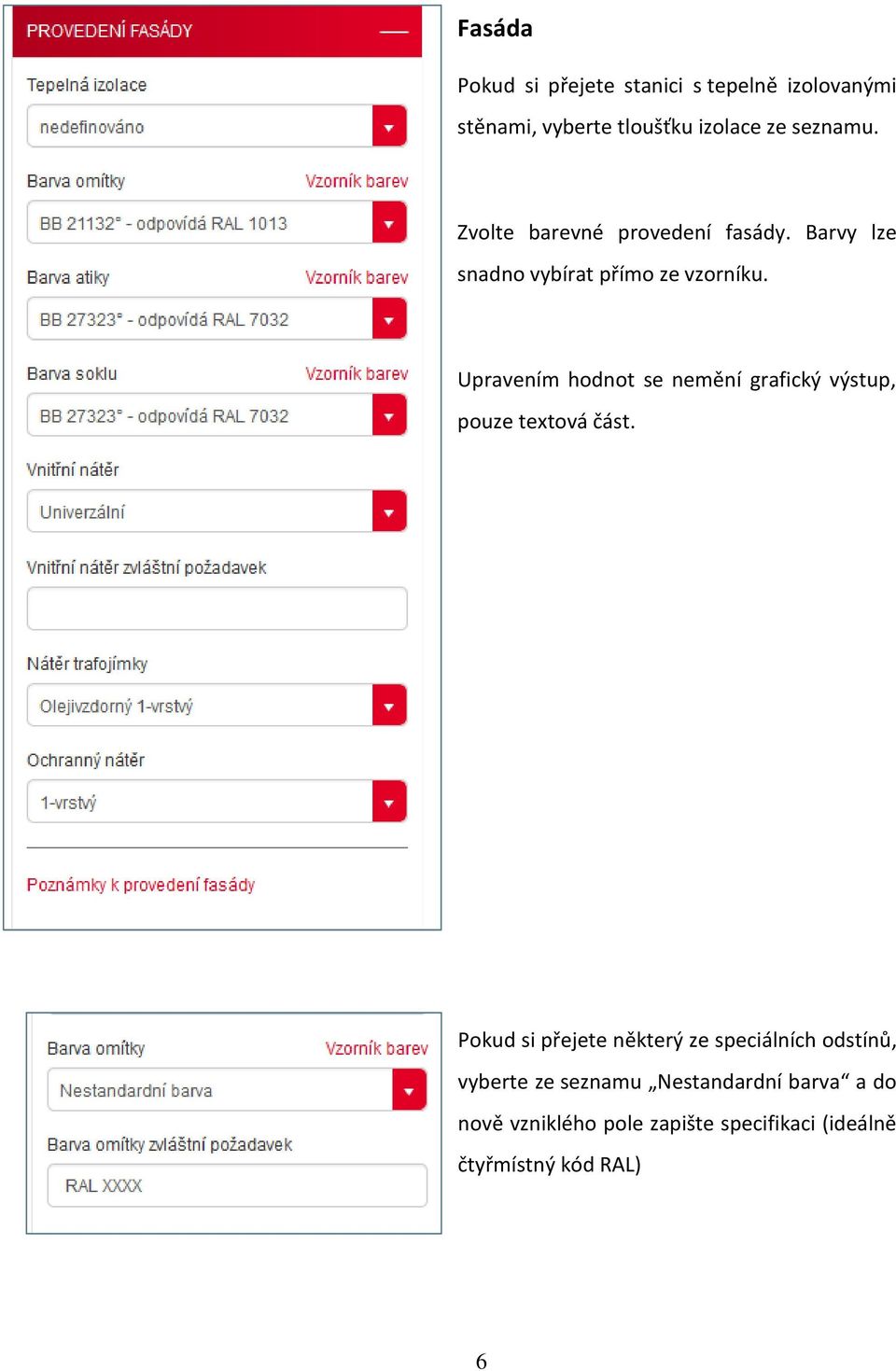

7 Fasáda Pokud si přejete stanici s tepelně izolovanými stěnami, vyberte tloušťku izolace ze seznamu. Zvolte barevné provedení fasády. Barvy lze snadno vybírat přímo ze vzorníku. Upravením hodnot se nemění grafický výstup, pouze textová část. Pokud si přejete některý ze speciálních odstínů, vyberte ze seznamu Nestandardní barva a do nově vzniklého pole zapište specifikaci (ideálně čtyřmístný kód RAL) 6

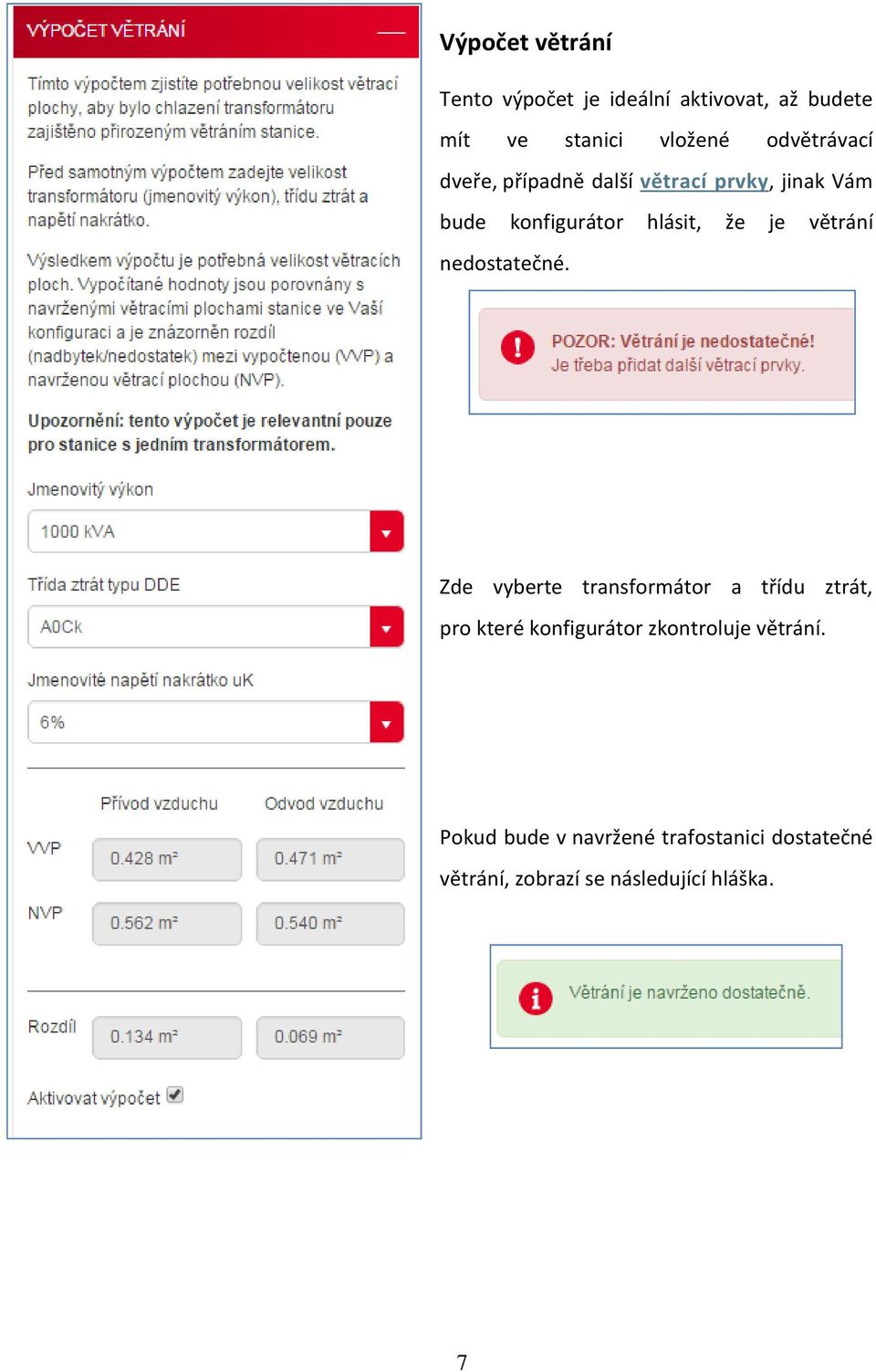

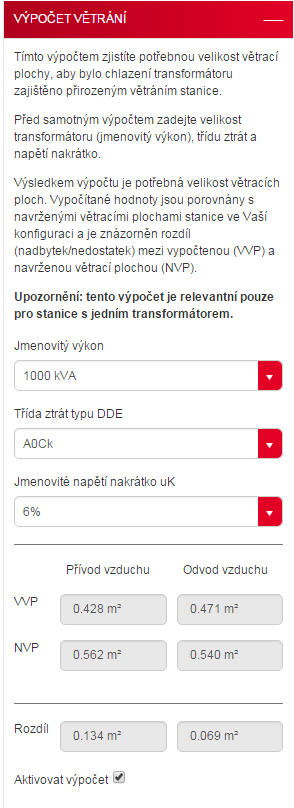

8 Výpočet větrání Tento výpočet je ideální aktivovat, až budete mít ve stanici vložené odvětrávací dveře, případně další větrací prvky, jinak Vám bude konfigurátor hlásit, že je větrání nedostatečné. Zde vyberte transformátor a třídu ztrát, pro které konfigurátor zkontroluje větrání. Pokud bude v navržené trafostanici dostatečné větrání, zobrazí se následující hláška. 7

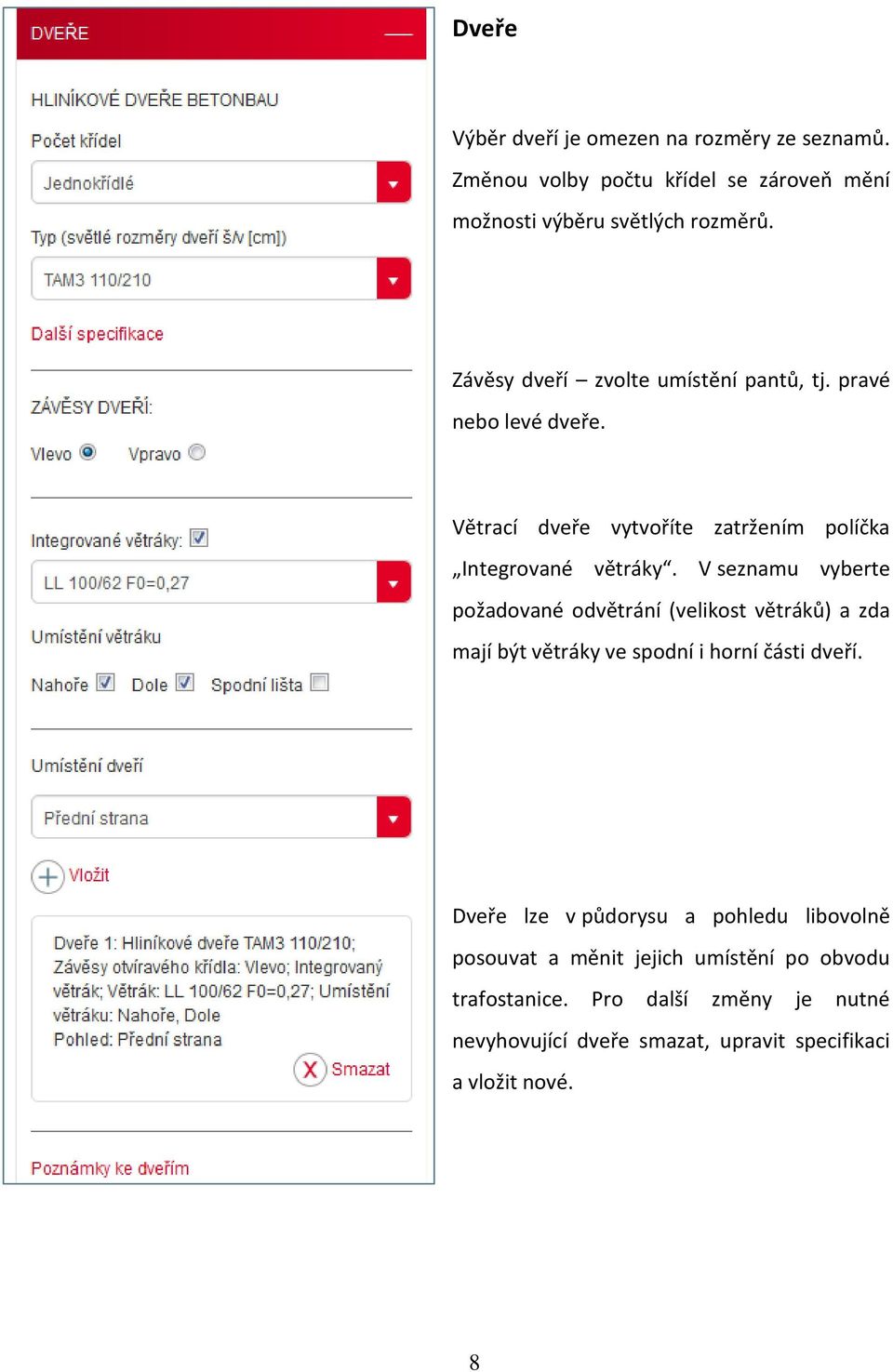

9 Dveře Výběr dveří je omezen na rozměry ze seznamů. Změnou volby počtu křídel se zároveň mění možnosti výběru světlých rozměrů. Závěsy dveří zvolte umístění pantů, tj. pravé nebo levé dveře. Větrací dveře vytvoříte zatržením políčka Integrované větráky. V seznamu vyberte požadované odvětrání (velikost větráků) a zda mají být větráky ve spodní i horní části dveří. Dveře lze v půdorysu a pohledu libovolně posouvat a měnit jejich umístění po obvodu trafostanice. Pro další změny je nutné nevyhovující dveře smazat, upravit specifikaci a vložit nové. 8

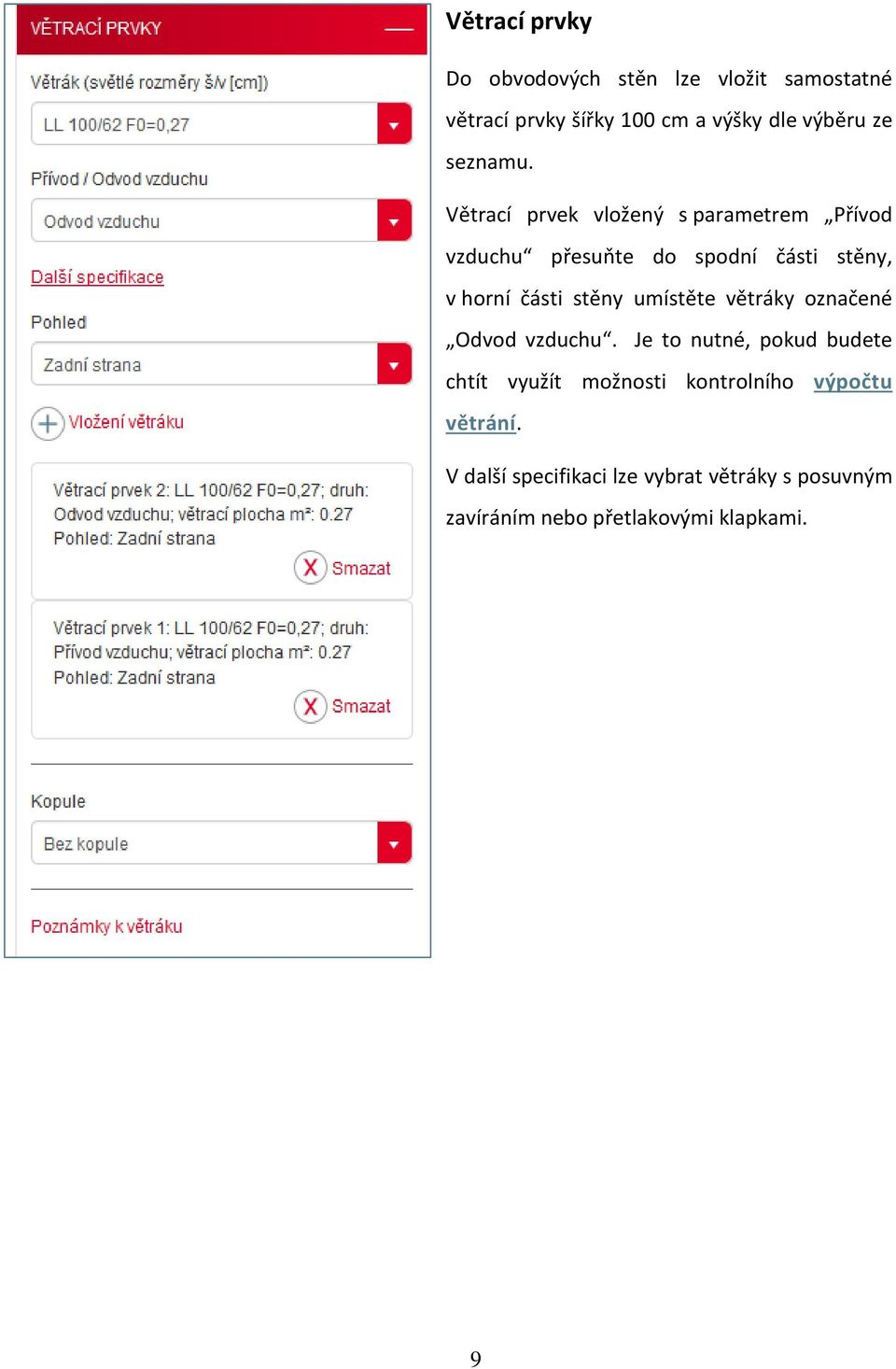

10 Větrací prvky Do obvodových stěn lze vložit samostatné větrací prvky šířky 100 cm a výšky dle výběru ze seznamu. Větrací prvek vložený s parametrem Přívod vzduchu přesuňte do spodní části stěny, v horní části stěny umístěte větráky označené Odvod vzduchu. Je to nutné, pokud budete chtít využít možnosti kontrolního výpočtu větrání. V další specifikaci lze vybrat větráky s posuvným zavíráním nebo přetlakovými klapkami. 9

11 Průchodky Vyberte typ kabelové průchodky k zabetonování do stěny trafostanice, počet a umístění. Při každém vložení se vytvoří samostatný blok průchodek o daném počtu. Průchodky je možné posouvat jen pod úrovní terénu. Zemnící průchodky se vloží stejným postupem jako kabelové průchodky. Vkládají se po jedné, pro trafostanici standardně použijte dva kusy. 10

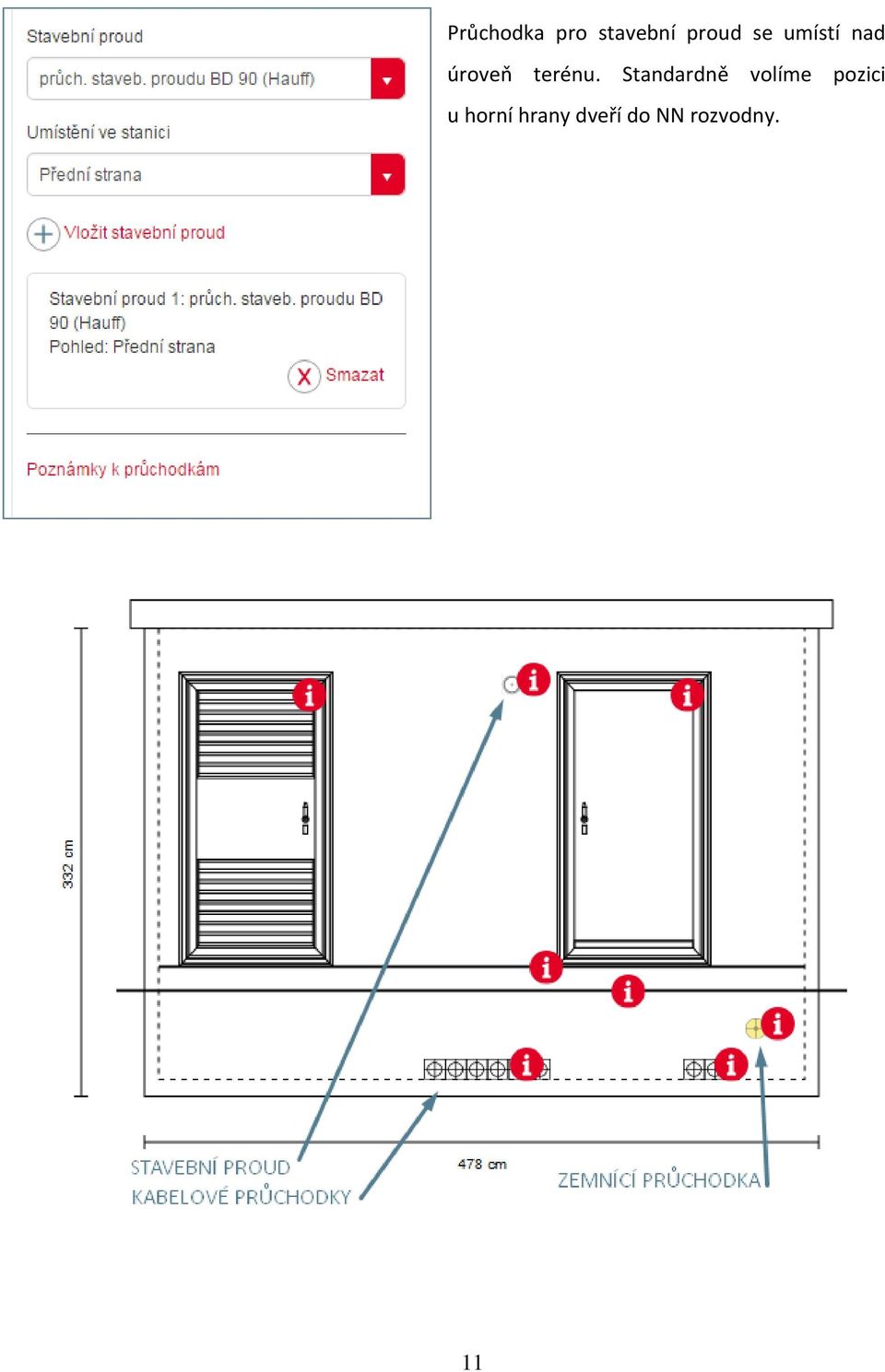

12 Průchodka pro stavební proud se umístí nad úroveň terénu. Standardně volíme pozici u horní hrany dveří do NN rozvodny. 11

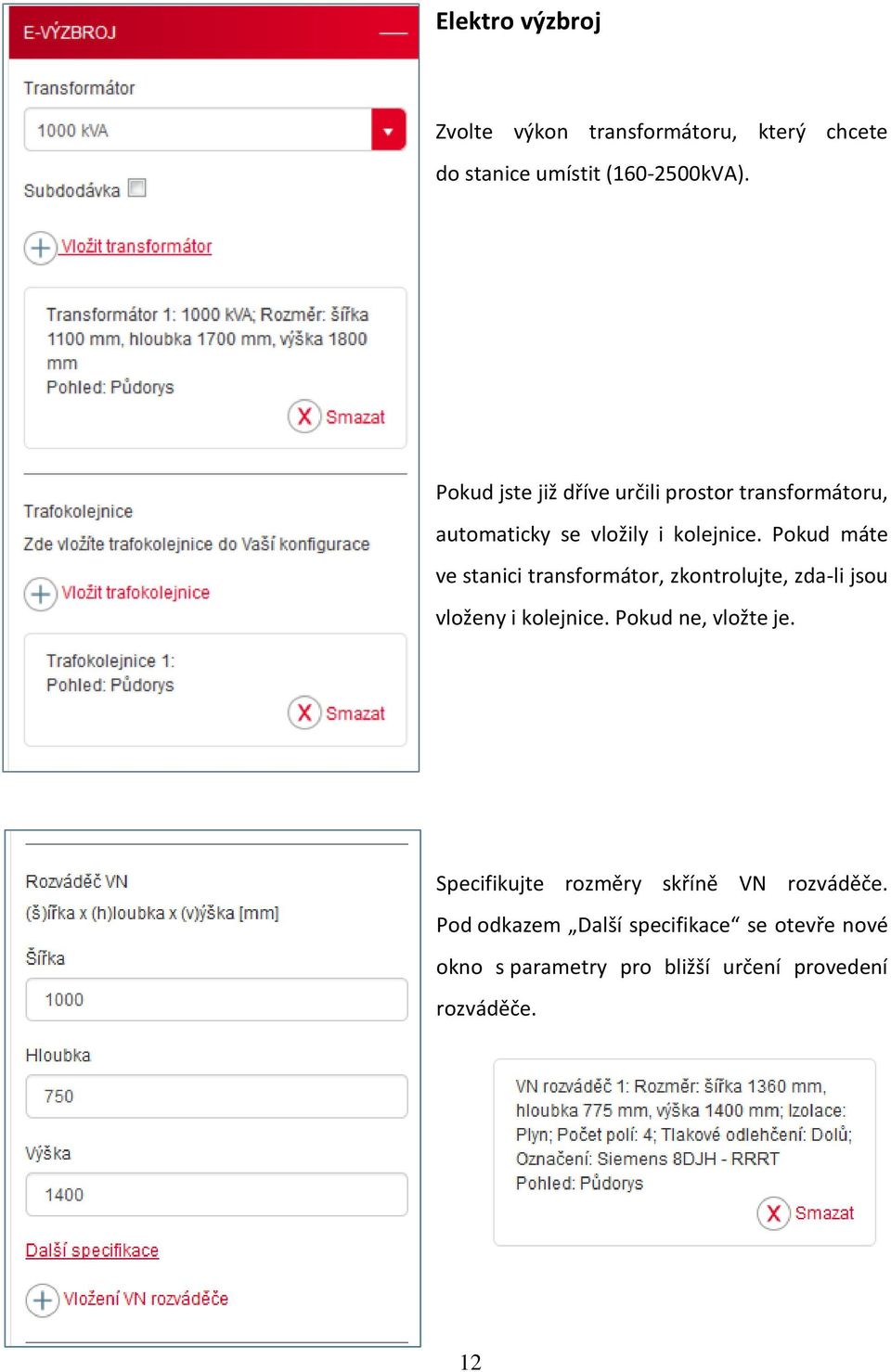

13 Elektro výzbroj Zvolte výkon transformátoru, který chcete do stanice umístit ( kVA). Pokud jste již dříve určili prostor transformátoru, automaticky se vložily i kolejnice. Pokud máte ve stanici transformátor, zkontrolujte, zda-li jsou vloženy i kolejnice. Pokud ne, vložte je. Specifikujte rozměry skříně VN rozváděče. Pod odkazem Další specifikace se otevře nové okno s parametry pro bližší určení provedení rozváděče. 12

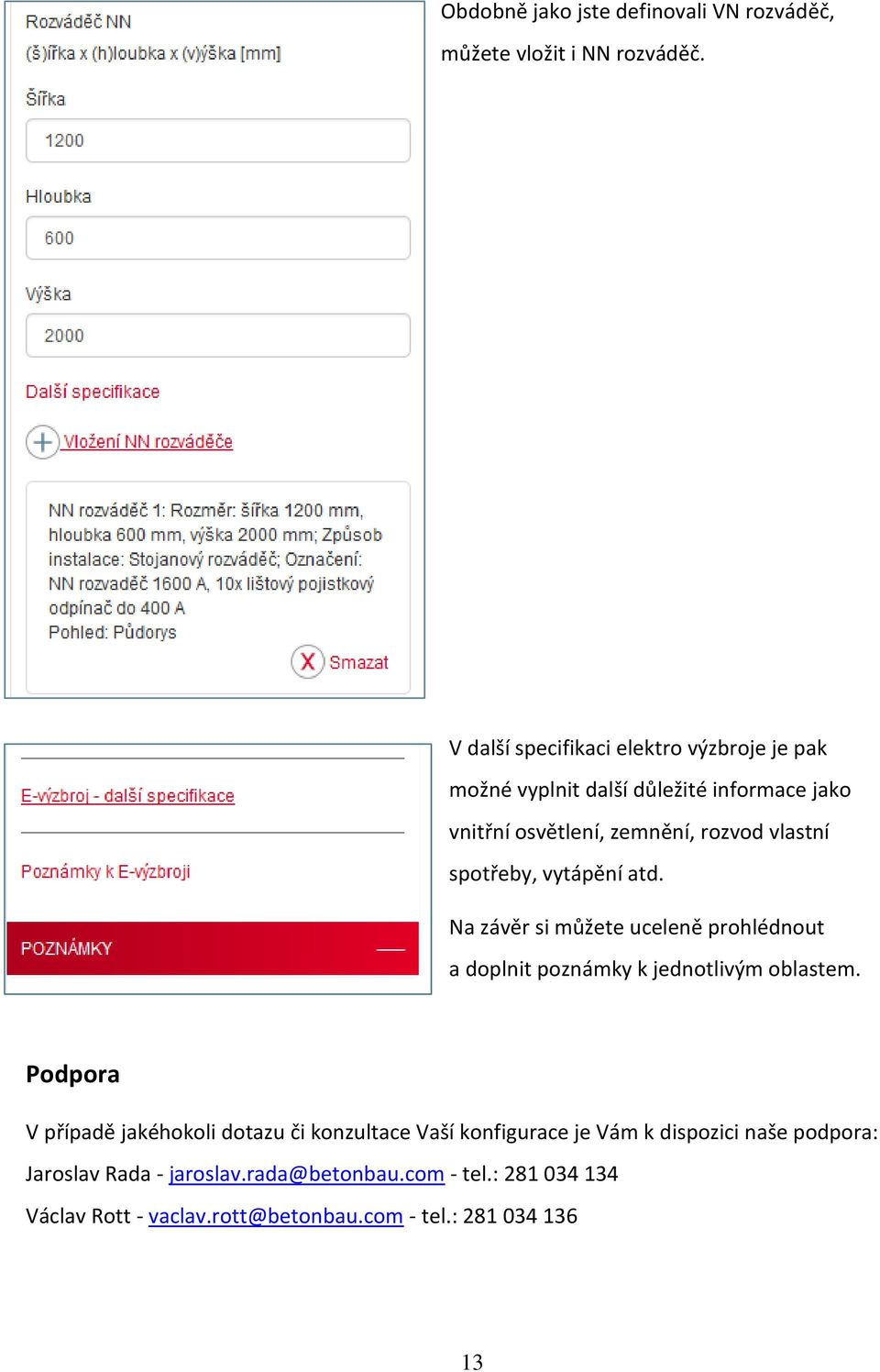

14 Obdobně jako jste definovali VN rozváděč, můžete vložit i NN rozváděč. V další specifikaci elektro výzbroje je pak možné vyplnit další důležité informace jako vnitřní osvětlení, zemnění, rozvod vlastní spotřeby, vytápění atd. Na závěr si můžete uceleně prohlédnout a doplnit poznámky k jednotlivým oblastem. Podpora V případě jakéhokoli dotazu či konzultace Vaší konfigurace je Vám k dispozici naše podpora: Jaroslav Rada - jaroslav.rada@betonbau.com - tel.: Václav Rott - vaclav.rott@betonbau.com - tel.:
