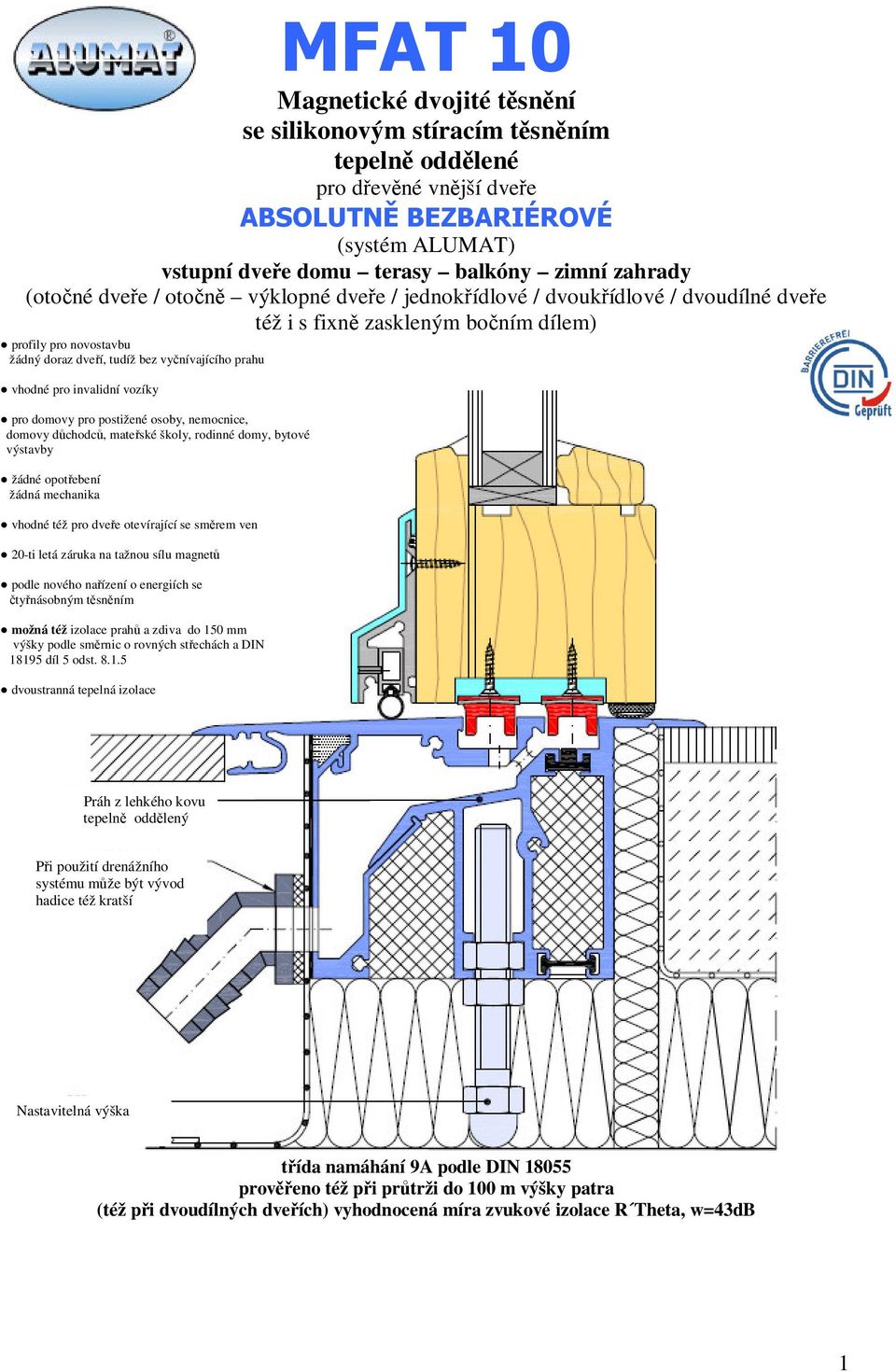

1 Magnetické dvojité tsnní se silikonovým stíracím tsnním tepeln oddlené pro devné vnjší dvee (systém ALUMAT) vstupní dvee domu terasy balkóny zimní zahrady (otoné dvee / oton výklopné dvee / jednokídlové / dvoukídlové / dvoudílné dvee též i s fixn zaskleným boním dílem) profily pro novostavbu žádný doraz dveí, tudíž bez vynívajícího prahu vhodné pro invalidní vozíky pro domovy pro postižené osoby, nemocnice, domovy dchodc, mateské školy, rodinné domy, bytové výstavby žádné opotebení žádná mechanika vhodné též pro dvee otevírající se smrem ven 20-ti letá záruka na tažnou sílu magnet podle nového naízení o energiích se tynásobným tsnním možná též izolace prah a zdiva do 150 mm výšky podle smrnic o rovných stechách a DIN díl 5 odst dvoustranná tepelná izolace Práh z lehkého kovu tepeln oddlený Pi použití drenážního systému mže být vývod hadice též kratší Nastavitelná výška tída namáhání 9A podle DIN proveno též pi prtrži do 100 m výšky patra (též pi dvoudílných dveích) vyhodnocená míra zvukové izolace R Theta, w=43db 1

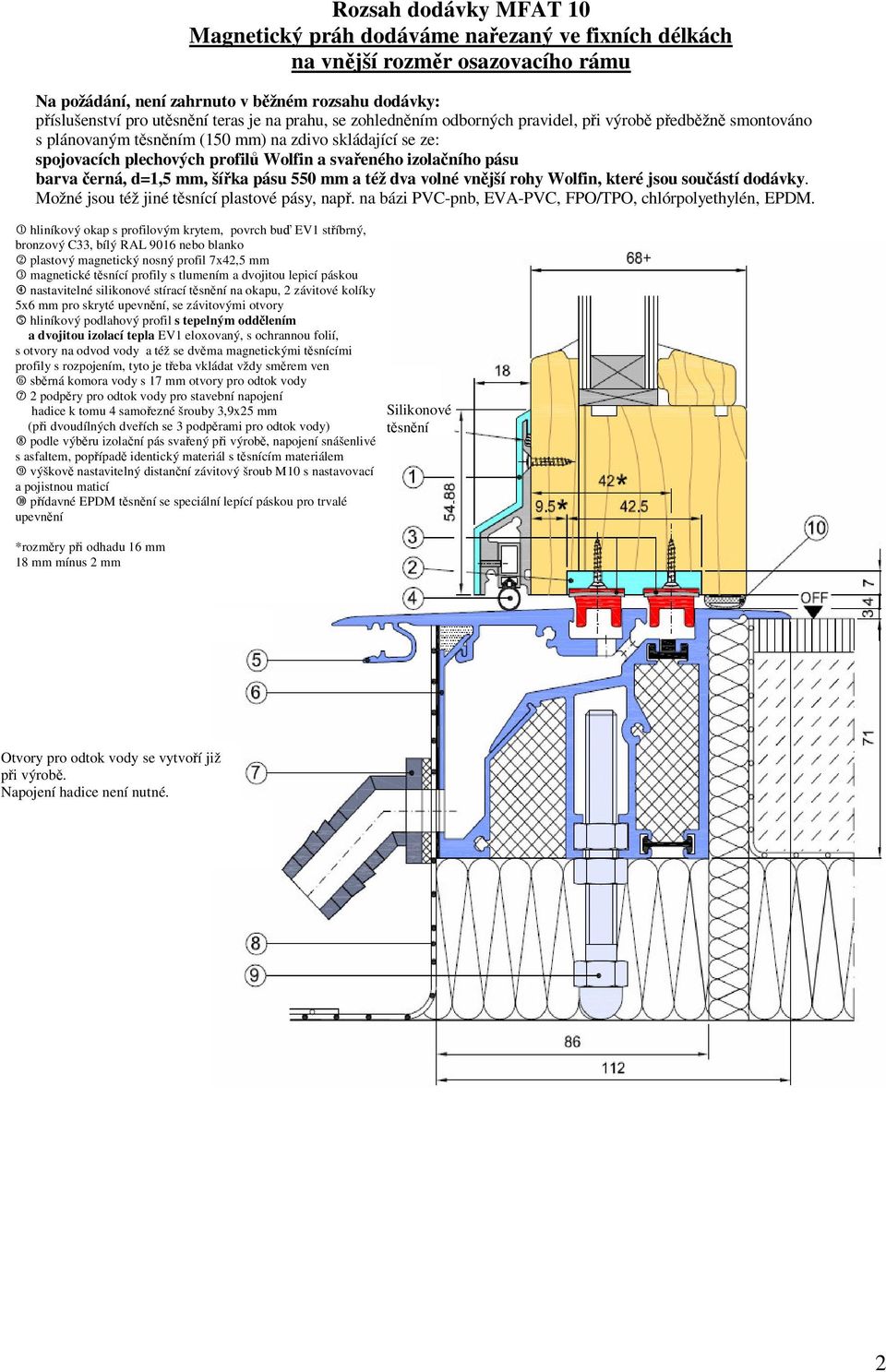

2 Rozsah dodávky MFAT 10 Magnetický práh dodáváme naezaný ve fixních délkách na vnjší rozmr osazovacího rámu Na požádání, není zahrnuto v bžném rozsahu dodávky: píslušenství pro utsnní teras je na prahu, se zohlednním odborných pravidel, pi výrob pedbžn smontováno s plánovaným tsnním (150 mm) na zdivo skládající se ze: spojovacích plechových profil Wolfin a svaeného izolaního pásu barva erná, d=1,5 mm, šíka pásu 550 mm a též dva volné vnjší rohy Wolfin, které jsou souástí dodávky. Možné jsou též jiné tsnící plastové pásy, nap. na bázi PVC-pnb, EVA-PVC, FPO/TPO, chlórpolyethylén, EPDM. hliníkový okap s profilovým krytem, povrch bu EV1 stíbrný, bronzový C33, bílý RAL 9016 nebo blanko plastový magnetický nosný profil 7x42,5 mm magnetické tsnící profily s tlumením a dvojitou lepicí páskou nastavitelné silikonové stírací tsnní na okapu, 2 závitové kolíky 5x6 mm pro skryté upevnní, se závitovými otvory hliníkový podlahový profil s tepelným oddlením a dvojitou izolací tepla EV1 eloxovaný, s ochrannou folií, s otvory na odvod vody a též se dvma magnetickými tsnícími profily s rozpojením, tyto je teba vkládat vždy smrem ven sbrná komora vody s 17 mm otvory pro odtok vody 2 podpry pro odtok vody pro stavební napojení hadice k tomu 4 samoezné šrouby 3,9x25 mm (pi dvoudílných dveích se 3 podprami pro odtok vody) podle výbru izolaní pás svaený pi výrob, napojení snášenlivé s asfaltem, popípad identický materiál s tsnícím materiálem výškov nastavitelný distanní závitový šroub M10 s nastavovací a pojistnou maticí pídavné EPDM tsnní se speciální lepící páskou pro trvalé upevnní *rozmry pi odhadu 16 mm 18 mm mínus 2 mm Silikonové tsnní Otvory pro odtok vody se vytvoí již pi výrob. Napojení hadice není nutné. 2

3 Variabilní provedení prahu MFAT 10 alternativn MFAT 10/1 standardní provedení standardní provedení se 70 mm zapuštním do zem s vodorovným napojením hadice MFAT 10/2 se 40 mm zapuštním do zem alternativn MFAT 10/3 s vodorovným napojením hadice 3

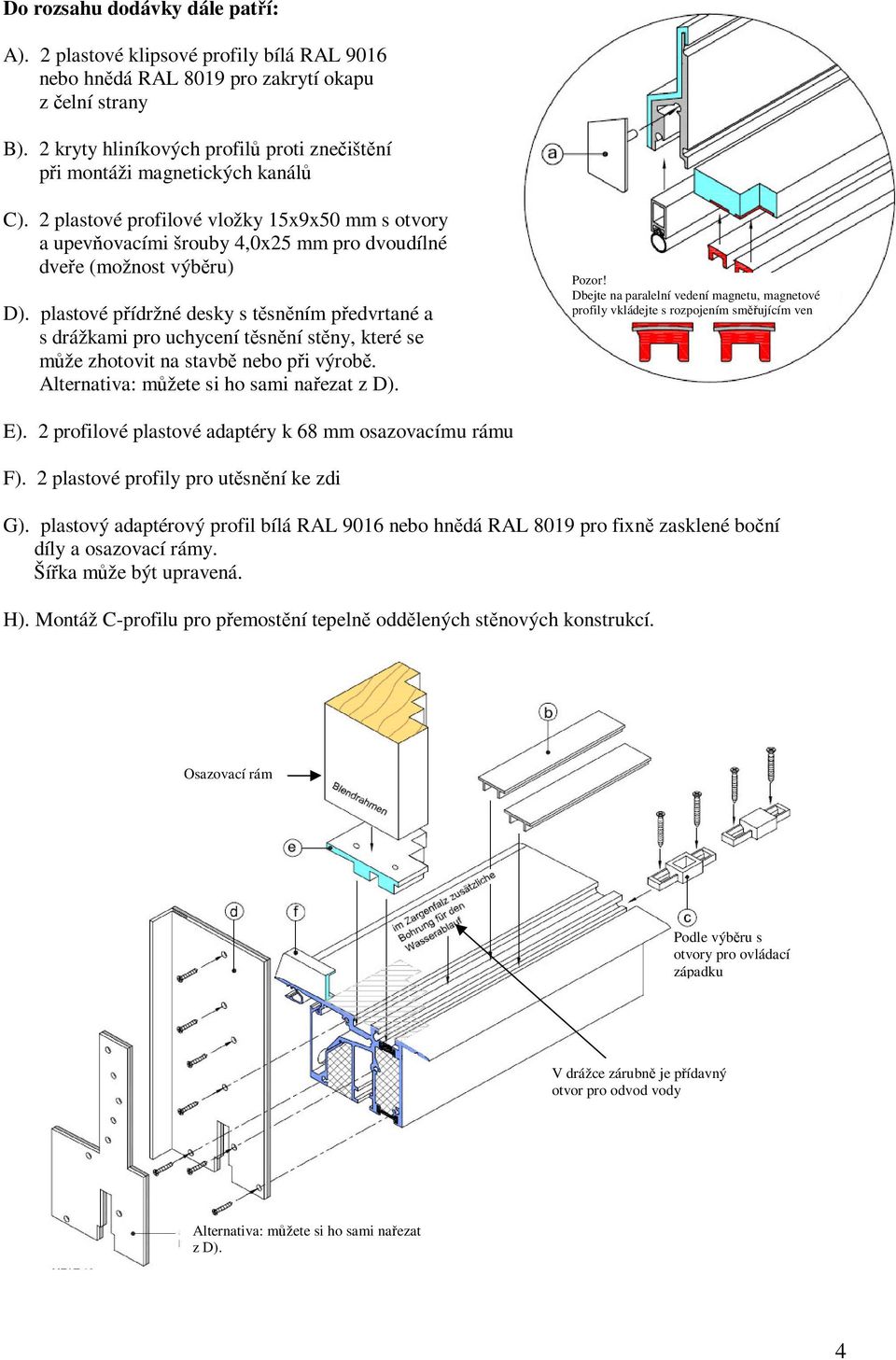

4 Do rozsahu dodávky dále patí: A). 2 plastové klipsové profily bílá RAL 9016 nebo hndá RAL 8019 pro zakrytí okapu z elní strany B). 2 kryty hliníkových profil proti zneištní pi montáži magnetických kanál C). 2 plastové profilové vložky 15x9x50 mm s otvory a upevovacími šrouby 4,0x25 mm pro dvoudílné dvee (možnost výbru) D). plastové pídržné desky s tsnním pedvrtané a s drážkami pro uchycení tsnní stny, které se mže zhotovit na stavb nebo pi výrob. Alternativa: mžete si ho sami naezat z D). Pozor! Dbejte na paralelní vedení magnetu, magnetové profily vkládejte s rozpojením smujícím ven E). 2 profilové plastové adaptéry k 68 mm osazovacímu rámu F). 2 plastové profily pro utsnní ke zdi G). plastový adaptérový profil bílá RAL 9016 nebo hndá RAL 8019 pro fixn zasklené boní díly a osazovací rámy. Šíka mže být upravená. H). Montáž C-profilu pro pemostní tepeln oddlených stnových konstrukcí. Osazovací rám Podle výbru s otvory pro ovládací západku V drážce zárubn je pídavný otvor pro odvod vody Alternativa: mžete si ho sami naezat z D). 4

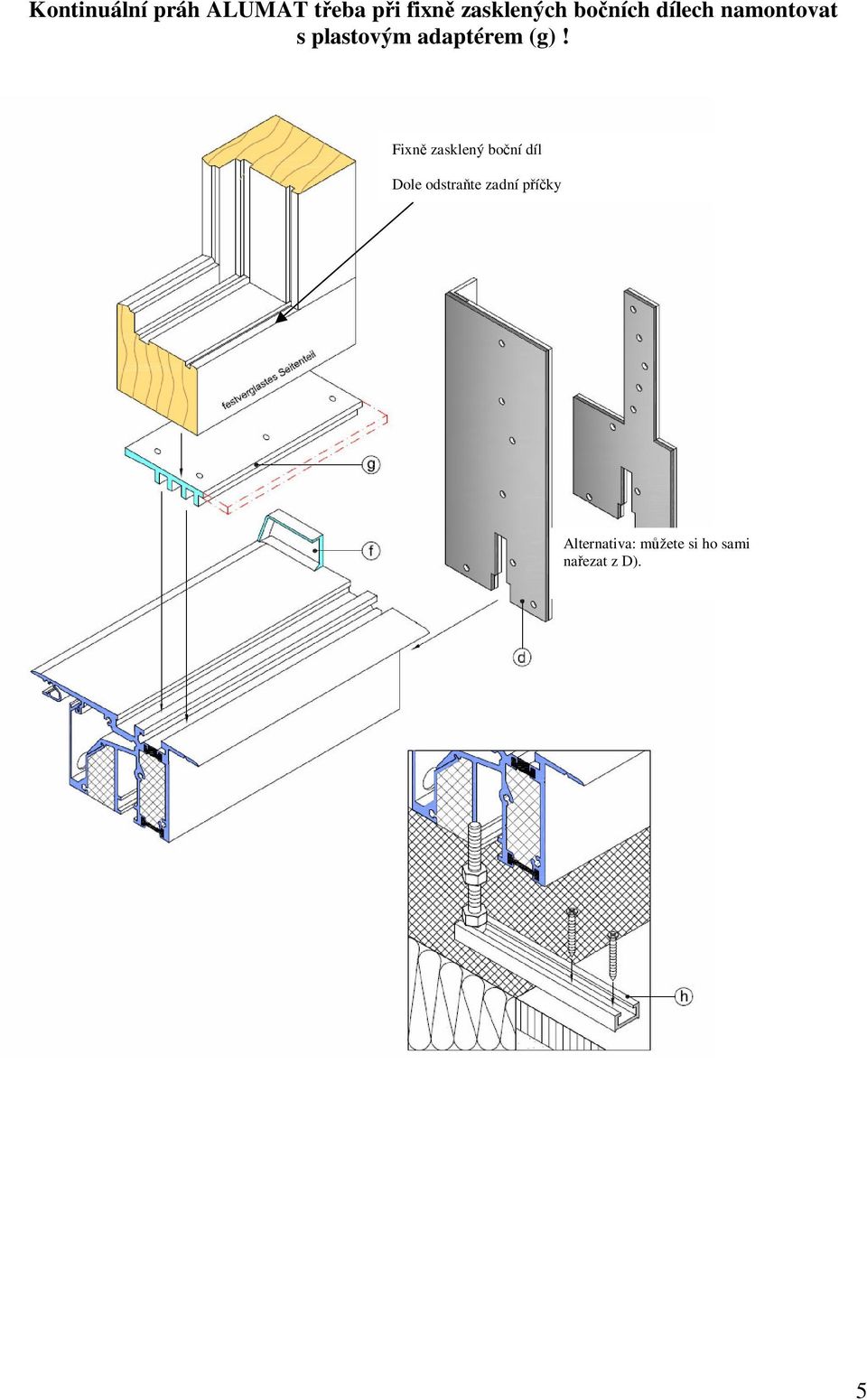

5 Kontinuální práh ALUMAT teba pi fixn zasklených boních dílech namontovat s plastovým adaptérem (g)! Fixn zasklený boní díl Dole odstrate zadní píky Alternativa: mžete si ho sami naezat z D). 5

6 MFAT 10 dvoudílná kídla Lištu teba vyezat v oblasti vodícího profilu pro stírací tsnní Nosný profil magnetu je teba zapustit do kídla a vyezat (rozpojit) v oblasti drážky pro euro-kování Hrana v jedné rovin Odpojit magnetový profil v oblasti dveí, pilícovat ho a vyezat (rozpojit) na jedné stran na vložce pro ovládací mechanismus (rozpojení smeuje ven) Vložka plastového ovládacího mechanismu. Zhotovený otvor pro ovládací mechanismus + vložka bez otvoru pro ovládací mechanismus Je teba odpojit magnetový profil v oblasti dveí a pilícovat ho tak, aby byl funkní Výškov nastavitelné distanní závitové šrouby s plastovým víkem a dvmi maticemi 6

7 MFAT 10 chodbová kídla Lepící páska pro permanentní spojení Tsnní s lepící páskou pro permanentní spojení Nosný profil magnetu je teba zapustit do chodbového kídla a vyezat (rozpojit) v oblasti drážky pro euro-kování Okap k profilu je teba namontovat s dostatenou vzdáleností 7

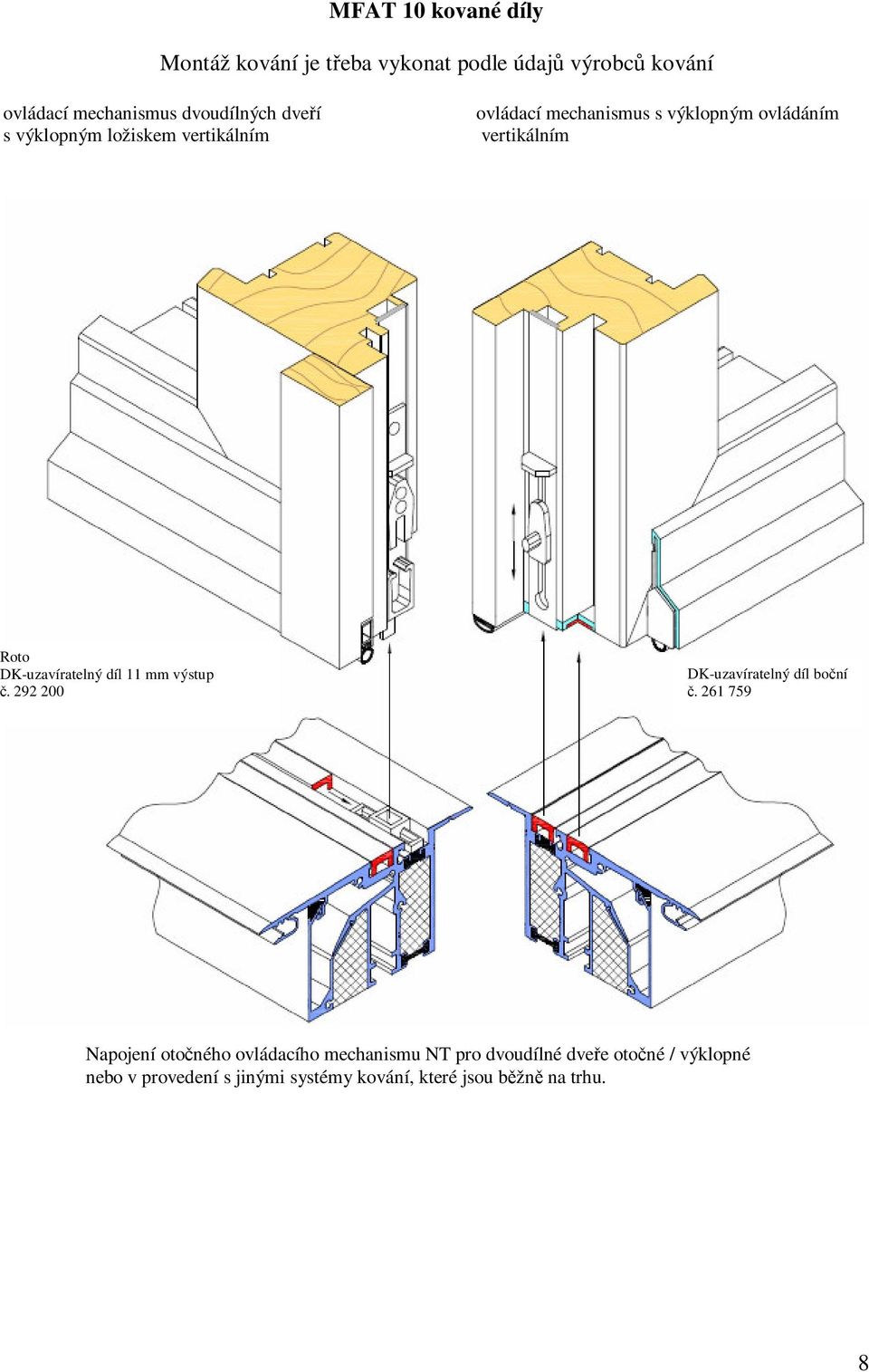

8 MFAT 10 kované díly Montáž kování je teba vykonat podle údaj výrobc kování ovládací mechanismus dvoudílných dveí s výklopným ložiskem vertikálním ovládací mechanismus s výklopným ovládáním vertikálním Roto DK-uzavíratelný díl 11 mm výstup DK-uzavíratelný díl boní Napojení otoného ovládacího mechanismu NT pro dvoudílné dvee otoné / výklopné nebo v provedení s jinými systémy kování, které jsou bžn na trhu. 8

9 Pokyny pro montáž osazovacích rám MFAT 10 na devné vnjší dvee, jednokídlové a dvoudílné 1. Magnetický práh je teba objednat podle vnjšího rozmru osazovacího rámu. Píez provedeme pi výrob. 2. Píez díl osazovacího rámu: vzpímený osazovací rám je identický se spodní hranou dveí. Se zohlednním 3 mm tloušky profilu prahu je vzdálenost spodní hrany kídla dveí k horní hran hotové podlahy 7 mm (4 + 3 mm). 3. Profilové plastové adaptéry 68 mm (bílá nebo hndá) je teba namontovat pod vzpímený osazovací rám. 4. Osazovací rám s profilovými plastovými adaptéry osate do prahu ALUMAT a pišroubujte (zástrkový systém) K upevnní osazovacího rámu na elní stran s prahem dochází pomocí izolovaných a pedvrtaných plastových deskových profil (d) strana 4+5. Obr. 1 M1:1 Osazovací rám 68+ Dvee otevírající se dovnit (osazovací rám je identický se spodní hranou dveí) Vzdálenost magnet Plastový adaptér Obr. 2 M1:1 Plastová vložka ovládacího mechanismu pro dvoudílné dvee Dvee 68+ Spodní hrana dveí Adaptabilní na podlahovou krytinu Obr. 3 M1:1 Dvee otevírající se ven (osazovací rám je identický se spodní hranou dveí) Plastový adaptér Osazovací rám 68+ Vzdálenost magnet Obr. 4 M1:1 Plastová vložka ovládacího mechanismu pro dvoudílné dvee Dvee 68+ Spodní hrana dveí Adaptabilní na podlahovou krytinu 9

10 Pokyny pro montáž kídel dveí 5). Nosný plastový profil magnetu ALUMAT naežte na délku drážky dveí a upevnte pod dvemi. Pizpsobte hliníkový okap a namontujte ho. Nasate boní krytky. 6). Sešroubujte plastový nosný profil magnetu pomocí samoezných šroub na výrobu oken. 7). Oba nosné profily magnetu vlepte do plastového nosného profilu. Pozor: aby mohla být zaruena dobrá pilnavost magnetického pásu, musí být podklad zbavený neistot. Pídavn by se mla drážka pedehát. 8). U prahu dveí provete montáž kování bžným zpsobem. Oton-výklopné dvee jsou vybaveny vertikáln namontovanými rohovými osazeními. 9). Montáž dvoudílných dveí provete tak, jak je to uvedeno na stranách 6/7/8/9. 10). U dveí s pevným boním dílem by ml být hliníkový práh kontinuální. Aby se dosáhlo stejné pohledové výšky dveí, dodáváme plastový adaptaní profil. Tento naežte po šíce a upevnte pod pevným dílem pomocí samoezných šroub do oken. (viz strana 5) 11). Pro utsnní na stran zdi zkrate boní plastové tsnicí díly a), které jsou souástí dodávky a vodotsn slepte s hliníkovým podlahovým profilem a osazovacím rámem b). 12). Pi peprav a ve stavební fázi nechte kryt hliníkového profilu v magnetickém prahu (vi strana 4/b), taktéž neodstraujte ochrannou fólii, slouží jako ochrana ped zneištním ze stavby. Upozornní: plastové tsnicí ásti je teba pi omítání domu odborn zapracovat do omítky omítnutá fasáda zdivo tsnicí látka D1 a výplový materiál impregnovaný pnový pás hliníkový profil magnetického dvojitého tsnní ALUMAT Montáž na staveništi 13). Pro nastavení výšky slouží distanní závitové šrouby M10, které jsou souástí dodávky. Pro tepeln izolované stnové konstrukce jsou pro pemostní dodávány C-profily z hliníku (vi strana 5/h). 14). Podpry pro odtok vody pro zapojení hadice pipevnte do pipravených otvor pomocí samoezných šroub 3,9x25 mm a pídavn utsnte silikonem. 15). Pi uvedení do provozu odstrate hliníkové profilové krytiny a vložte magnety. 16). Nastavitelné silikonové stírací tsnní nasate do okapu v jedné rovin s magnetickým prahem a upevnte pomocí 2 závitových šroub 5x6 mm. Tím se dosáhne utsnní proti prtrži podle skupiny náronosti C pípadn 9A podle zkušební zprávy. Stíráním pi zavírání dveí dochází pídavn k samoištní magnetického prahu. Dbejte prosím našich pokyn ohledn montáže. Za funkní poruchy, které vzniknou nedodržením pokyn ke zpracování nepebíráme žádnou záruku. 17). Pi výrob pedbžn namontované utsovací pásky musí podnik provádjící izolaci pevn pipojit a zalícovat do stavebních dílc smrem nahoru a do izolaní plochy, je teba dodržovat odborná pravidla. Na objektu odborn vytvote vnitní rohy, vnjší rohy, které jsou souástí dodávky, pivate do izolaní plochy. 10

11 Tsnní prahu zhotovené pi výrob a zpracování typ MFAT 10 (se zohlednním pravidel pro ploché stechy a DIN díl 5 odstavec 8.1.5) Píslušenství pro izolaci terasy na prahu pedbžn namontováno pi výrob s plánovaným utsnním (150 mm) ke stn dodáme za píplatek. a). Plastové montážní desky pedvrtané a s drážkami b). Wolfin-IB-izolaní pás pi výrob svaený se spojovacím plechem (rohový úhelník) c). Hliníkový podlahový profil d). Wolfin-IB-izolaní pás, pomocí spojovacího plechu vodotsn pilepený na pedvrtanou sbrnou komoru vody. 11

12 Schéma montáže 1). Spojovací plech Wolfin (rohový úhelník) svaený s izolaním pásem. 2). Izolaní pás Wolfin IB, barva erná, d=1,5 mm, šíka pásu 550 mm. 3). Plastový izolaní díl 4). Vnjší rohy, které jsou souástí dodávky ze závodu, pivaí podnik provádjící izolaci, na objektu odborn vytvote vnitní rohy. 5). Otvor pro odvod vody (podle poteby mže být opaten hadicovou pípojkou) 6). Spojovací plech, pi výrob vodotsn slepený se sbrnou komorou vody a svaený s IB-izolaním pásem Protože výšky napojení u bezbariérových staveb neodpovídají výškám napojení u bžných staveb, doporuujeme tyto podmínky oddlen sjednat formou písemné dohody se zákazníkem. Je teba dbát pokyn DIN díl 5 odstavec jako i smrnic pro ploché stechy. Taktéž je teba zohlednit místní podmínky. 12

13 LM-prodlužovací profil pro pokrytí vnjší izolace u nízkoenergetických dom izolováno proti vniknutí vody Návrh pro rozpis: ALUMAT magnetické izolaní systémy dveí s tepelným oddlením a dvoustrannou tepelnou izolací pro devné vnjší dvee typ MFAT 10 funkn namontujte podle montážního návodu výrobce. Ks.:... délka/rbm:... jednokídlové Ks.:... délka/rbm:... dvoukídlové anebo dvoudílné provedení Ks.:... délka/rbm:... s fixn zaskleným boním dílem Ks.:... délka/rbm:... LM-prodlužovací profil pro zakrytí vnjší izolace Píslušenství pro izolaci terasových dveí na prahu, pedbžn namontováno pi výrob, s plánovanou izolací (150 mm) na zdivu, se zohlednním odborných pravidel, s Wolfin spojovacími plechovými profily a pivaeným Wolfin IB-izolaním pásem anebo ekvivalentním výrobkem, barva erná, d=1,5 mm, šíka pásu 550 mm jako i dva volné vnjší rohy Wolfin, které jsou souástí dodávky. Utsovací pásy musí podnik provádjící izolaci pevn pipojit a zalícovat do stavebních dílc smrem nahoru a do izolaní plochy, podle odborných pravidel. Na objektu odborn vytvote vnitní rohy, vnjší rohy, pivate do izolaní plochy. Ks.:... délka/rbm:... Poznámka: Izolaní pásy z Wolfin IB, pedbžn namontované pi výrob, jsou vhodné pro zapojení do izolaní plochy na bázi PVCpbv, asfaltu a uritých tekutých plastových systém. Izolaní pásy, které umožují materiálov identické izolaní napojení na jiné systémy izolaních ploch, se dají na požádání ve vtšin pípad zhotovit. (napojení do asfaltové dráhy viz strana 14.) 13

14 Wolfin zabudovaný do asfaltové dráhy Asfaltová drážka PYE PV 200 S 4/5 Celoplošn navaené na podkladu WOLFIN spojovací plech cca. 5 cm široký WOLFIN pivaený mezi dvmi vrstvami PYE 14

15 P O Z O R! Dležité montážní smrnice pro bezchybné fungování bezprahových ALUMAT magnetických dvojitých tsnní odolných vi prtrži Typ MFAR Zohlednte pokyny pro zpracování (dokumentace na stran 4, 5 a 9 anebo na pro zpracování a montáž osazovacích rám! 2. Dbejte na montáž (dokumentace na stran 4 a 5 anebo na s bezprahovým ALUMAT magnetickým dvojitým tsnním! Vzdálenost spodního magnetického profilu k hornímu mže být maximáln 4 mm a musí být zabezpeeno paralelní vedení obou magnet pi zavených dveích. 3. Montáž kídel, též pi dvoudílném provedení (dokumentace na stran 6-8 anebo na ) 4. Dbejte na upozornní pro koncovou montáž na staveništi (prospekt anebo Obzvlášt upozorujeme na to, že po provedené koncové montáži na staveništi je teba každý jednotlivý prvek dveí provit ohledn tsnní a nezávadného fungování magnetických dvojitých tsnní, a sice následovn: a). Dvee nastavte tak, aby erné EPDM-tsnní (tvrtá tsnící úrove) rovnomrn dosedalo na ALUMAT práh. b). Nazvednte silikonové stírací tsnní c). Vložte první magnetický profil (vložení musí být bezproblémové) a zkontrolujte, jestli tsní. d). Magnetický profil vyberte a do kontrolovaného magnetického kanálu vložte druhý magnetický profil a též zkontrolujte, jestli tsní. e). Vyberte druhý magnetický profil a silikonové stírací tsnní v okapu nastavte tak, aby bylo v rovin a hladce fungovalo (bez pílišného tení). f). Nyní vložte oba magnetické profily. Tím je zaruena nezávadná funkce a izolace proti prtrži až do 100 m výšky patra. Za funkní poruchy, které vzniknou z dvodu nedodržení tchto pokyn pro zpracování nepebíráme žádnou záruku. Záruní plnní na tažnou sílu magnet pi dodržení návodu na montáž ALUMAT, je 20 let. 15

16 Návod na údržbu pro magnetické dvojité tsnní Typ MFAT Vaše vnjší dvee jsou vybaveny kvalitním, absolutn bezbariérovým magnetickým dvením tsnním firmy ALUMAT, které je odolné též proti prtrži. Aby mohlo být trvale zarueno bezchybné fungování, je teba alespo jednou do roka, popípad dle poteby, vykonat následující údržbu: 1) Kovovým pedmtem nazvednte a vyberte magnetické profily. Odstrate pípadné neistoty v odkrytých magnetických kanálech. 2) Pi zavírání dveí zkontrolujte, jestli silikonové stírací tsnní v okapu rovnomrn dosedá po celé délce prahu. Položte na levou, pravou stranu prahu a do jeho stedu ti papírové proužky (z novin) a zavete dvee. Pi vytahování papíru zjistíte, zda funguje izolace stíracího tsnní. 3) Pípadné potebné doladní provete následovn: vytáhnte kryt okapu. Nyní se objeví otvory pro jinak zakryté závitové kolíky. Pomocí imbusového klíe. 5 je povolte a silikonové stírací tsnní nastavte tak, aby tsnilo a opt dotáhnte závitové šrouby. 4) Ješt jednou zkontrolujte funkci tsnní tak, jak je uvedeno výše. Po oištní magnetických profil navlheným hadrem je opt poskládejte. Dbejte na rzné rozpojení drážek. Funkci tsnní jednotlivých magnetických profil mžete popípad opt zkontrolovat pomocí papírových proužk. Záruka na tažnou sílu magnet, pi dodržení návodu na montáž ALUMAT, je 20 rok. 16

17 Pomocí ALUMAT-magnetického dvojitého tsnní typu MFAT mžete stavt bezbariérov, podle DIN (pipravuje se nová DIN 18040) se zohlednním smrnic pro ploché stechy a DIN Naším nejvyšším cílem je bezbariérová stavba, která je v zájmu nás všech. Nebezpeí úrazu, též pi nízkých prazích v prostorech domu nesmí být podceováno. Týká se to zejména lidí s postižením jako i starších lidí a dtí. Promyšlená praktická konstrukce umožuje konen zabudování absolutn bezbariérových prah dveí urených na terasy, balkóny a domovní dvee. Dvojitá magnetická dvení lišta, která je patentována po celé Evrop (Evropský patent ) je otestována proti prtrži a propustnosti skulin až do patra ve výšce 100 m (skupina zatížení C). (Zkušební zpráva též pro dvojité dvee). V roce 1995 byli použity první bezbariérové ALUMAT lišty v oblasti exteriéru. Od této doby bylo namontováno velké množství dveí bez reklamací ohledn tohoto systému. Naše kompetence a letité zkušenosti se zohledováním DIN norem Vám nabízejí jistotu pi používaní ALUMAT magnetických dvojitých tsnní. Podle stavu techniky je požadavek DIN 18025, podle kterého je poteba se v zásad vyvarovat dorazm dveí, naším ALUMAT magnetickým dvojitým tsnním realizovatelný. Podle výrok znalc pro stavební tsnní se podailo dodržet odborné pravidlo DIN 18195, i pes nedodržení jinak potebné 15 cm výšky prahu, která se pi použití vysouvacího žlebu redukuje na 5 cm. Chtli bychom poukázat na to, že speciální požadavky budou se zákazníkem dojednány vždy písemn. Je teba dodržovat pokyny uvedené v DIN díl 5lánek jako i smrnice pro ploché stechy. Taktéž je teba zohlednit místní podmínky. ALUMAT magnetické dvojité tsnní garantuje absolutn bezbariérový prchod bez pekážejícího prahu. Pi zohlednní ALUMAT smrnic pro montáž je zaruena odolnost vi prtrži (lijáku). Záruka na tažnou sílu magnet je 20 let. 17
