INSTRUKČNÍ MANUÁL. GEOMANW ver. 3

Transkript

1 INSTRUKČNÍ MANUÁL GEODETICKÝ MANAŽÉR GEOMANW ver. 3 Září 2001

2 Září 2001 GEOMANW je geodetický manažér pro přenos a zpracování měřených dat ze všech typů totálních stanic z vnitřní pamětí firmy TOPCON. Program pracuje v prostředí WINDOWS a využívá některých standardních WINDOWS programů jako například WordPad. Program GEOMANW je dodáván na jedné disketě která obsahuje následující soubory: GWTRANS.DAT, GEOMAN.EXE, SSS_COM.EXE, WORDPAD.EXE, ZAPISNIK.EXE, GWPROT.EXE a GEOMAN.INI. Adresář programu GEOMANW může obsahovat i více souborů, pokud obsahuje některé další podprogramy (GnetMini). Instalace programu se provádí jednoduše zkopírováním souborů z diskety do připraveného cílového adresáře. Jestliže na počítači používáte WINDOWS s anglickým prostředím, je třeba v adresáři programu GEOMANW nahradit soubor WORDPAD.EXE textovým editorem WORDPAD, který je součástí vašich WINDOWS. Program se spouští jednoduše pomocí souboru GEOMAN.EXE. Ovládání programu se řídí obecnými pravidly pro WINDOWS, např. pohyb po položkách pomocí TAB klávesy a pod. Kontaktní adresa: GEODIS BRNO, spol. s r.o. Lazaretní 11a Brno Tel: Fax: geodis@geodis.cz 1

3 Obsah Strana Strana

4 Obecné informace Interface Interface programu je rozdělen na tři části. 1. Výběrové okno. (levá část) Umožňuje vybírat soubory pro zpracování funkcemi uvedenými v pravé části. Výběr se provádí nastavením zvýrazněného pruhu na požadovaný soubor. Po provedení zvolené funkce se zvýrazněný pruh nastaví na nový soubor, který zpracováním vznikl. Výběrové okno Plocha výběru funkcí Info řádek 2. Plocha výběru funkcí. (pravá část) Kliknutím na plochu z názvem funkce se funkce provede. Alternativně je možné používat výběr funkce stiskem klávesy Ctrl a podrženého písmene v názvu funkce. Funkce které mají přímé spojení s vybraným souborem v levém oknu jsou v obrázku spojeny s výrazněným souborem čarou. 3. Info řádek V infořádku je zobrazena informace o činnosti, kterou program právě provádí. Povinné přípony použitých souborů. 1. Soubory přenesené z totální stanice *.SDT 2. Soubory převedené do formátu MAPA *.ZAP 3. Soubory s oměrnými mírami *.OME 4. Seznam souřadnic upravený pro přenos do TS *.GTS 5. Přeložený tiskový výstup *.PRT 6. Protokol o testování horizontálních úhlů *.TES 7. Seznam souřadnic vytvořený dávkovým výpočtem *.SOU 8. Protokol o dávkovém výpočtu *.PRN 3

5 Přijmout data (Ctrl P) Pomocí této volby je možné provádět přenos dat ze všech typů totálních stanic GTS-800, GTS-710, GTS-700, GTS-600, GTS-512E, GTS-502E, GTS-310, GTS-210, GTS-220, GPT-1000, GPT-2000 a GTS-6 do PC. Při přenosu postupujte následujícím způsobem: Zkontrolujte nastavení přenosových parametrů v totální stanici i v PC (viz. kapitola Nastavení přenosu). Z hlavního menu programu GEOMANW vyberte volbu Přijmout data. Bude zobrazeno následující dialogové okno: Nastavte cílový adresář a vložte jméno souboru do kterého mají být data uložena. Po potvrzení volby je přenosový program připraven pro příjem dat. Po nastavení totální stanice do režimu odeslání dat (viz příslušné manuály k totálním stanicím) je přenos zahájen a přenášená data jsou zobrazována na monitoru. Po ukončení přenosu měřených dat bude otevřeno dialogové okno umožňující nastavení 4

6 Po přenosu je zobrazen dotaz na zavedení korekcí, tzn. redukce délek do S-JTSK (viz. kapitola Korekce). Při stisku Ano budou použity poslední nastavené korekce, při stsku Ne bude zobrazeno okno pro vložení nových korekcí. V cílovém adresáři bude vytvořen jednak soubor *.SDT obsahující neupravená data ve formátu totální stanice a dále soubor *.ZAP u kterého byla provedena konverze do formátu MAPA. V případě přenosu měřených dat a souřadnic bude rovněž vytvořen soubor *.ASC. V případě GTS-210, GTS-220, GTS-310 GPT-1000 a GPT-2000 bude po ukončení přenosu zobrazeno dialogové okno Nastavit korekce?. Zvolte tlačítko No. Pokud je prováděna konverze dat obsahujících souřadnice, bude zobrazen následující dotaz X: Závěrem je zobrazeno informační okno o průběhu konverze do formátu MAPA a v cílovém adresáři je vytvořen soubor *.ASC. V případě GTS-502E, 512E, 600, 700, 710 a 800 je výsledkem přenosu souřadnic bodů soubor ve formátu totální stanice (*.SDT), ve kterém jsou jednotlivé položky odděleny čárkou. Konverzi do formátu MAPA je možné provést jednoduše v textovém editoru nahrazením znaku čárka mezerou a uložením souboru s novou příponou *.ASC. 5

7 Poslat data (Ctrl S) Tato volba slouží k odeslání textového souboru z PC do libovolné totální stanice TOPCON s interní pamětí. Umožňuje přenášet seznamy souřadnic a knihovny kódů. U totálních stanic s operačním systémem DOS může být vstupní seznam souřadnic ve formátu MAPA, tedy ve formátu, který vytváří programy ZKGEO, GEUS apod. a který není třeba před vlastním přenosem upravovat. Jestliže však seznam souřadnic obsahuje úplná čísla bodů (více než 8 cifer), je potřeba před započetím přenosu provést konverzi (viz. kapitola Konverze). Pokud totální stanice seznam souřadnic ve formátu MAPA neakceptuje, obsahuje zřejmě některou ze starších verzí aplikačního programu STANDARD SURVEY. V takovém případě je třeba před vlastním přenosem seznam souřadnic upravit do formátu totální stanice (viz kapitola Konverze). Současně kontaktujte firmu GEODIS BRNO, s.r.o. pro bezplatné zaslání nejnovější verze programu STANDARD SURVEY. Vstupní knihovna kódů musí být ve formátu, který je popsán v manuálu totální stanice. Zvláštní možnost pro přenos seznamu souřadnic z PC do totální stanice představuje tzv. Rychlý přenos popsaný v kapitole Konverze. U totálních stanic řady GTS-210, GTS-210, GTS-310, GPT-1000 a GPT-2000 je nutné před započetím přenosu upravit seznam souřadnic z formátu MAPA do tvaru, který totální stanice akceptuje (viz. kapitola Konverze). Rovněž je třeba provést konverzi formátu odesílané knihovny kódů (viz. kapitola Konverze). Při vlastním přenosu postupujte následujícím způsobem: Zkontrolujte nastavení přenosových parametrů v totální stanici i v PC (viz. kapitola Nastavení přenosu). Zkontrolujte, zda je přenášený soubor ve formátu, který může totální stanice akceptovat. Nastavte totální stanici do režimu příjmu dat z PC. Ve výběrovém okně programu GEOMANW nastavte zvýrazněný pruh na soubor který má být přenesen a stiskněte tlačítko Poslat data. 6

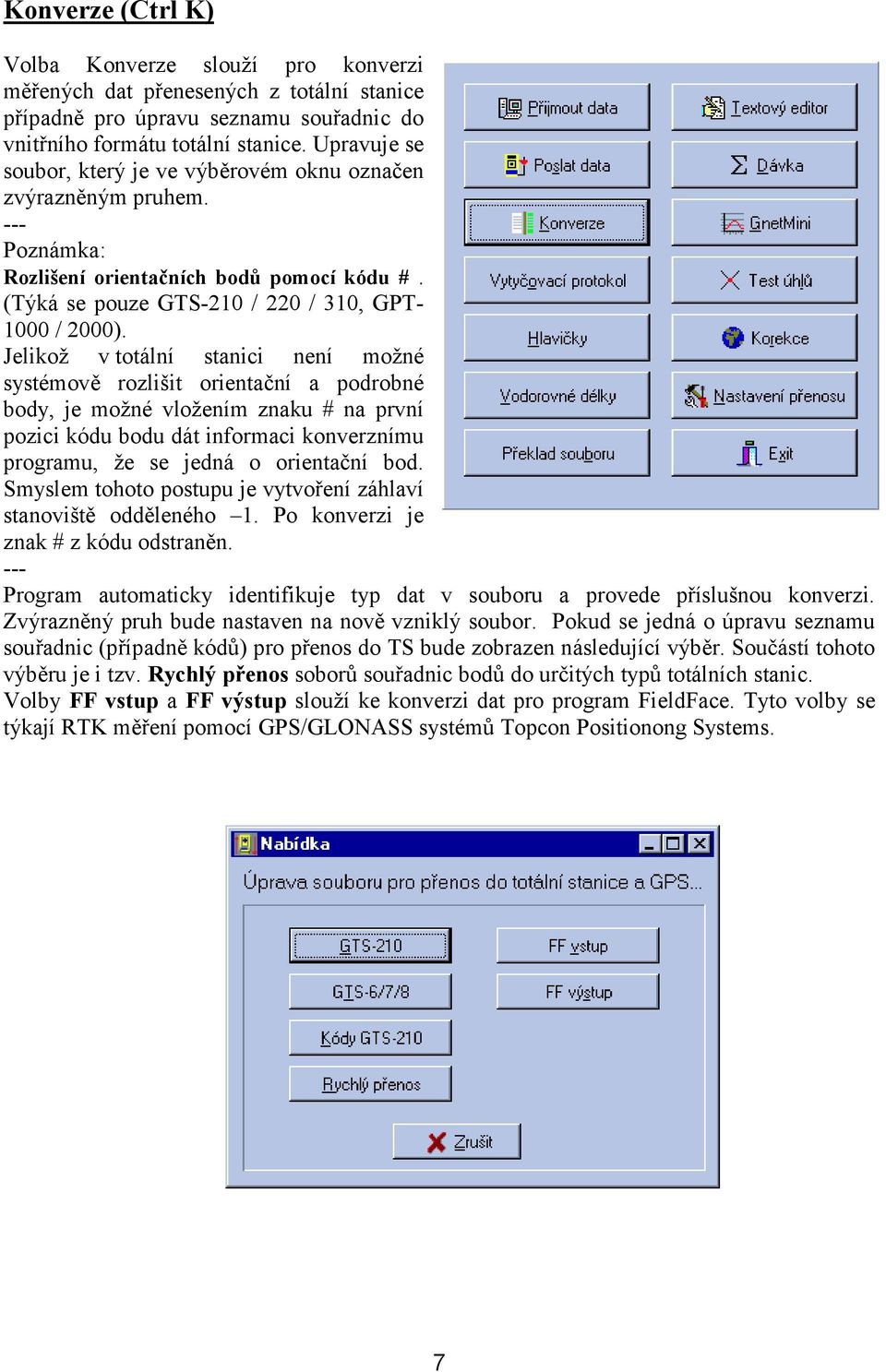

8 Konverze (Ctrl K) Volba Konverze slouží pro konverzi měřených dat přenesených z totální stanice případně pro úpravu seznamu souřadnic do vnitřního formátu totální stanice. Upravuje se soubor, který je ve výběrovém oknu označen zvýrazněným pruhem. --- Poznámka: Rozlišení orientačních bodů pomocí kódu #. (Týká se pouze GTS-210 / 220 / 310, GPT / 2000). Jelikož v totální stanici není možné systémově rozlišit orientační a podrobné body, je možné vložením znaku # na první pozici kódu bodu dát informaci konverznímu programu, že se jedná o orientační bod. Smyslem tohoto postupu je vytvoření záhlaví stanoviště odděleného 1. Po konverzi je znak # z kódu odstraněn. --- Program automaticky identifikuje typ dat v souboru a provede příslušnou konverzi. Zvýrazněný pruh bude nastaven na nově vzniklý soubor. Pokud se jedná o úpravu seznamu souřadnic (případně kódů) pro přenos do TS bude zobrazen následující výběr. Součástí tohoto výběru je i tzv. Rychlý přenos soborů souřadnic bodů do určitých typů totálních stanic. Volby FF vstup a FF výstup slouží ke konverzi dat pro program FieldFace. Tyto volby se týkají RTK měření pomocí GPS/GLONASS systémů Topcon Positionong Systems. 7

9 1. GTS-210 Seznam souřadnic ve formátu MAPA je nutné před přenosem do totální stanice řady GTS- 210, GTS-220, GTS-310, GPT-1000 a GPT-2000 upravit do tvaru, který tyto totální stanice akceptují. Ve výběrovém okně nastavte zvýrazněný pruh na soubor, který chcete upravit. V menu volby Konverze vyberte položku GTS-210. V adresáři zdrojového souboru dojde k vytvoření nového souboru se stejným jménem, avšak s příponou *.GTS, který je již možné přenést do totální stanice pomocí volby Poslat data. Po úpravě se zvýrazněný pruh automaticky nastaví na upravený soubor. Výsledný soubor lze prohlédnout v textovém editoru, který je součástí programu GEOMANW. Ukázka formátů souborů: Zdrojový formát MAPA: Formát pro přenos do GTS-210 / 220 / 310 a GPT-1000 / 2000 Poznámka: Milionová hodnota u souřadnice X bude při konverzi automaticky odstraněna. Při zpětné konverzi je možné milion k X souřadnici opět přičíst. Úplné dvanáctimístné (desetimístné) číslo bodu je při úpravě redukováno na číslo vlastní s číslem náčrtu. 8

10 2. GTS-600/700/800 U nových verzí aplikačního programu STANDARD SURVEY je možné provádět přenos souřadnic bodů ze souboru ve formátu MAPA přímo do totální stanice bez nutnosti jakékoliv konverze. Pokud však totální stanice řady GTS-502E, GTS-512E, GTS-600, GTS-700, GTS- 710 a GTS-800 obsahuje některou ze starších verzí aplikačního programu, je třeba seznam souřadnic ve formátu MAPA před přenosem do totální stanice upravit do tvaru, který totální stanice akceptuje. Postup při konverzi je obdobný jako v předchozí kapitole GTS-210, pouze místo tlačítka GTS-210 zvolte GTS-6/7/8. Ukázka formátů souborů: Zdrojový formát MAPA: Formát pro přenos do totálních stanic s DOS: Poznámka: Úplné dvanáctimístné (desetimístné) číslo bodu je při úpravě redukováno na číslo vlastní s číslem náčrtu. a zbývající část úplného čísla je vložena do řetězce bodu. Kód je automaticky vyplněn #. Tato úprava umožňuje v totální stanici provádět vytyčovaní dle čísla náčrtu. 9

11 3. Kódy GTS-210 Seznam kódů vytvořený v textovém editoru musí mít následující tvar: 001KAMEN 002TRUBKA 003KOLEK 004SACHTA 005SLOUP.. Před přenosem do totálních stanic GTS-210, GTS-220, GTS-310, GPT-1000 a GPT-2000 je třeba tento formát upravit do tvaru, který totální stanice akceptují. Postup při konverzi knihovny kódů je obdobný jako při konverzi souřadnicových souborů. V hlavním okně programu GEOMANW vyberte soubor, který chcete upravit. V menu volby Konverze vyberte položku Kódy GTS-210. V adresáři zdrojového souboru dojde k vytvoření nového souboru se stejným jménem, avšak s příponou *.KOD, který je již možné přenést do totální stanice pomocí volby Poslat data. Výsledný soubor lze prohlédnout v textovém editoru, který je součástí programu GEOMANW. Ukázka formátů souborů: Zdrojový kódů: Formát pro přenos do totálních stanic: 10

12 4. Rychlý přenos Tato procedura slouží k rychlému přenosu seznamu souřadnic do totálních stanic řad GTS- 600, GTS-700, GTS-710, GTS-800. Je vhodný zejména pro přenos velmi rozsáhlých souřadnicových souborů obsahujících stovky, nebo tisíce bodů. Pomocí kabelu G-4 propojte totální stanici s PC na port COM1. Na totální stanici zvolte v základním menu s ikonami položku Comm. V menu Communication nastavte v položce Protocol přenosovou rychlost Na PC zvolte v menu Konverze položku Rychlý přenos nachází v nabídce Konverze. Po jejím spuštění otevře následující dialogové okno: Zvolte nejprve volbu NACIST BODY. Při prvním spuštění této volby bude otevřeno okno POPIS ZAKAZKY. Toto okno je také možné kdykoliv zobrazit pomocí volby Soub(S) a Otev(O). Do položky Zak vložte název zakázky a do dalších polí můžete vložit popisné informace, jméno operátora a typ přístroje. Po stisknutí tlačítka OK bude otevřeno okno pro výběr souboru s požadovaným seznamem souřadnic. 11

13 Volbu souboru potvrďte tlačítkem Open. Bude zobrazeno informační okno. Zobrazení se vrátí do základního dialogového okna. Zde stiskněte tlačítko odeslat. Bude zobrazeno informační okno přenosu. Na totální stanici spusťte v zobrazení Communication volbu Data file in. Po ukončení přenosu bude zobrazeno následující informační okno. 12

14 Vytyčovací protokol (Ctrl O) Tato volba se týká pouze totálních stanic GTS-210, GTS-220, GTS-310, GPT-1000 a GPT Ostatní totální stanice s vestavěným operačním systémem DOS a s programem Standard Survey tuto volbu mají tuto volbu již v totální stanici. Proto, aby bylo možné protokol vytvořit, je nutné dodržet následující postup měření. Postup měření v totální stanici V módu SBER DAT je třeba v totální stanici založit zakázku se stejným názvem jako seznam souřadnic vytyčovaných bodů a ve volbě KONFIG nastavit YXZ AUTO VYP. Jestliže byly vytyčené body v terénu opět souřadnicově zaměřeny pod stejným číslem, avšak s předponou #, je možné v počítači pomocí volby Vytyčovací protokol provést převod dat do vytyčovacího protokolu. Postup při tvorbě vytyčovacího protokolu je následující: Nejprve přeneste z totální stanice soubor souřadnicových dat příslušné zakázky (viz kapitola Přijmout data). V hlavním okně programu GEOMANW vyberte soubor *.ASC, který chcete upravit do formátu vytyčovacího protokolu. Po stisknutí tlačítka Vytyčovací protokol proběhne konverze a v adresáři zdrojového souboru bude vytvořen nový s příponou *.PRT. Tento soubor je možné prohlédnout v textovém editoru, který je součástí programu GEOMANW. 13

15 Hlavičky (Ctrl H) Tato volba umožňuje vybrat ze souborů ve formátu MAPA pouze hlavičky obsahující stanoviště a orientační body a uložit je do samostatného souboru. V tomto případě je vytvořen zápisník s typem délky 0 což znamená vodorovná délka. Soubor je určen pro usnadnění předpisu polygonových pořadů. Soubor v tomto formátu je vhodný i pro další zpracování programem GnetMini. Postup při tvorbě souboru obsahující hlavičky polygonových pořadů je následující: V hlavním okně programu GEOMANW zvolte přenesený soubor *.ZAP, který chcete upravit do formátu výpisu hlaviček polygonových pořadů. Bude zobrazeno okno pro nastavení cílového adresáře a vložení jména upraveného souboru, např. Potok.POL. Po potvrzení tohoto okna proběhne konverze a v nastaveném adresáři bude vytvořen nový soubor, například s příponou *.POL. Tento soubor je možné prohlédnout v textovém editoru, který je součástí programu GEOMANW. Ukázka souborů: Zdrojový soubor: Upravený soubor: 14

16 Vodorovné délky (Ctrl V) Tato volba umožňuje vytvořit ze souboru ve formátu MAPA nový soubor se zápisníkem s typem délky 0 což znamená vodorovná délka. Postup při vytváření zápisníku vodorovných délek je obdobný jako při tvorbě hlaviček (viz kapitola Hlavičky). V upraveném zápisníku nahradí hodnota vodorovné délky údaje výšky cíle a výškového úhlu. Ukázka souborů: Zdrojový soubor: Upravený soubor: 15

17 Překlad souboru (Ctrl B) Pro totální stanice s vestavěným operačním systémem DOS má program GEOMANW možnost provést překlad popisů v souborech přenesených do PC pomocí volby TISK z anglického jazyka do češtiny. Překladová tabulka je v souboru GWTRANS.DAT, kde je možné doplnit vlastní slova. Program umožňuje vybrat zdrojový soubor a po stisknutí tlačítka Překlad souboru vytvoří nový soubor s příponou *.PRN, přičemž zdrojový soubor zůstane zachován. Je zejména vhodný pro překlad vytyčovacího protokolu, nebo seznamu souřadnic. Ukázky souborů měřených dat, seznamu souřadnic a vytyčovacího protokolu: 16

18 17

19 Textový editor (Ctrl T) Textový editor WordPad používaný v programu GEOMANW je standardní součástí WINDOWS. Umožňuje otevřít a editovat libovolný soubor označený v hlavním okně programu GEOMANW. Ovládání textového editoru se řídí obecnými pravidly pro WINDOWS. Další podrobné informace viz. interní nápověda programu WordPad. 18

20 Dávka (Ctrl D) Tato volba dává možnost provézt dávkový výpočet zápisníku přeneseného z totální stanice a upraveného do formátu MAPA. K dispozici musí být rovněž seznam souřadnic daných bodů. Dávkový výpočet obsahuje pouze polární metodu. Po výběru této volby se zobrazí okno pro výběr souboru se seznamem souřadnic daných bodů. Dále se zobrazí okno pro výběr požadovaného zápisníku. 19

21 V dalším zobrazeném okně se potvrdí soubor pro uložení nově vypočítaných souřadnic podrobných bodů. Jako poslední se potvrdí jméno souboru pro uložení výpočetního protokolu. Poznámka: Před výpočtem se vždy ujistěte, že čísla daných bodů v zápisníku odpovídají číslům bodů v seznamu souřadnic. Výsledek výpočtu souřadnic bodů je uložen v souboru *.SOU, kde jsou k seznamu daných bodů připojeny souřadnice nově vypočtených bodů. Podrobné informace týkající se průběhu výpočtu obsahuje soubor *.PRN. 20

22 Test úhlů (Ctrl L) Tato úloha slouží pro vyhodnocení testovacího měření vodorovných směrů totální stanice. Je vhodná jako rychlá provozní kontrola vnitřní přesnosti úhlového měření. Poznámka: Totální stanice s operačním systémem DOS mohou být vybavené speciálním programem TEST pro provádění testovacího měření, který lze spustit z menu Prog. podobně jako aplikační program Standard Survey. V případě, že totální stanice tento program neobsahuje, lze provést testovací měření přímo v programu STANDARD SURVEY. V osnově směrů je měření prováděno v řadách a ve skupinách, přičemž jsou ukládány pouze úhlové hodnoty. Postup měření je patrný z níže uvedeného příkladu zápisníku. Postup při zpracování testovacího měření je následující: Program GEOMANW umožňuje vybrat zdrojový soubor testovacího měření *.ZAP a po stisknutí tlačítka Test úhlů vytvoří nový soubor s příponou *.TES obsahující protokol o výsledku testování. Zdrojový soubor přitom zůstane zachován. 21

23 Ukázky souborů zápisníku i protokolu testovacího měření: 22

24 Korekce (Ctrl R) Ve volbě Korekce je možné zadat hodnoty pro výpočet redukcí délek z kartografického zkreslení a nadmořské výšky do S-JTSK. O vypočítané korekce budou redukovány všechny délky přenesené z totální stanice a konvergované do formátu MAPA. Po zvolení funkce Korekce v základním zobrazení programu GEOMANW bude zobrazeno následující dialogové okno: Vkládá se průměrná výška lokality a průměrná souřadnice Y a X. Výpočet bude proveden po kliknutí na klávesu Výpočet a klávesa Uložit umožní použít vypočtené korekce při konverzi délek. 23

25 Nastavení přenosu (Ctrl N) Přenos všech typů dat z totálních stanic do PC a naopak lze provádět teprve po správném nastavení přenosových parametrů v totální stanici i v PC. Obecně platí, že nastavení přenosových parametrů PC je totožné s nastavením parametrů portu v totální stanici. Po zvolení funkce Nastavení přenosu v základním zobrazení programu GEOMANW bude zobrazeno následující dialogové okno: Doporučené nastavení přenosových parametrů v PC: Položku Port nastavte podle toho, do kterého portu na PC je připojen datový kabel G4 od totální stanice. Ostatní položky je možné ponechat v doporučeném nastavení, je však nutné zkontrolovat odpovídající nastavení na portu totální stanice. Pomocí volby Uložit je možné uložit veškeré případné změny v okně Nastavení komunikace. 24

26 Gnet Mini (Ctrl G) Jako volitelnou část manažéru GEOMANW je možné zařadit program GNETMINI pro automatický výpočet souřadnic a výšek bodů PBPP. Výpočet je prováděn metodou nejmenších čtverců. Program je chráněn hardlockem. Systém GNETMINI je omezená varianta systému G-NET/COMPLET určeného pro vyrovnání geodetických sítí MNČ. Jeho hlavní předností oproti systému G- NET/COMPLET je jeho podstatně nižší cena a velmi jednoduchá obsluha. Jeho omezení spočívá zejména v tomto: 1. Systém GNETMINI nemůže být spouštěn jako samostatný, nýbrž musí být vždy zasazen do prostředí jiného (hostitelského) systému, v tomto případě programu GEOMANW 2. Maximální počet určovaných bodů sítě může být Různé konstanty, nastavení a matematické vztahy jsou uživateli nepřístupné s výjimkou těch, které je možno nastavit v hostitelském systému. Systém neumožňuje žádný dialog či interaktivní zásahy do výpočtu Systém GNETMINI je zařazen do programu GEOMANW a ve výpočetním systému je zařazen mezi konverzní program (převádějící registrovaná měřená data ze záznamníku do souboru zápisníku na PC) a mezi program pro výpočet dávky (podrobných bodů) např.zkgeo. Jako vstup vyžaduje seznam souřadnic a výšek daných bodů, zápisník měření (formát MAPA) a řídící soubor "GNET$$$.CFG". Zápisník měřených dat je vytvářen při konverzi z formátu GTS-700,GTS-6 nebo GTS-210.Implicitní název souboru měřených dat je PBPP.ZAP. Jsou -li měřená data ve více souborech je nutné je spojit do tohoto souboru. Tento soubor je po volbě GNETMINI použit do výpočtu.seznam souřadnic daných bodů musí být vytvořen v textovém tvaru a název souboru je povinně PBPPSS.STX. Nově vytvořený seznam souřadnic určených bodů je uložen v souboru PBPP.STX.Výše uvedené názvy souborů jsou povinné. Uvedené soubory lze vytvořit v textovém editoru a nakopírovat do pracovního adresáře. Výsledkem výpočtu systému GNETMINI je soubor seznamu souřadnic obsahující původní dané body a navíc body PBPP nově určené, a samozřejmě také několik protokolů. Co se týče způsobu určení bodů PBPP vyžadují se takové měřené prvky, umožňující kvalitní výpočet jeho polohy a výšky. Nejčastěji asi půjde o prostorové polygonové pořady, popř. polygonové sítě, doplněné o další nadbytečná měření. Mohou to však také být body určené rozličnými 25

27 protínacími úlohami, metodou blokové tachymetrie a tedy i volná stanoviska. U volných stanovisek není nutno používat zápis polární úlohy s volným stanoviskem, protože pro následující program výpočet dávky jsou již souřadnice všech stanovisek obvykle určeny, a nejedná se tedy z jeho hlediska o volné stanovisko. V zápisníku pro GNETMINI se nekladou žádné požadavky na pořadí úloh. Výpočet probíhá ve třech krocích: Nejprve se zpracuje zápisník polárního měření, a to tak, že se vypočtou přibližné souřadnice a výšky určovaných bodů PBPP (použijí se pouze stanoviska a orientační body). Přitom se vyprodukuje též seznam měřených veličin po redukcích do vodorovné roviny. Ve druhém kroku se provede vyrovnání polohové, ve třetím kroku se provede vyrovnání výškové. Průběh každého kroku se zobrazuje na obrazovce a na konci každého kroku se čeká na to, až uživatel stiskne nějakou klávesu jako potvrzení toho, že si obsah obrazovky prohlédl. Po provedení těchto tří kroků se objeví čtvrtá obrazovka dokumentující závěrečné zpracování výsledků a umožňující prohlédnout protokoly. Při výpočtu jsou zpracovány následující protokoly : Protokol o zpracování zápisníku a převodu veličin "GNPROT.PRT", protokol o polohovém vyrovnání "VYRPOL.PRT", o výškovém vyrovnání "VYRVYS.PRT". Pokud při vyrovnání byly detekovány závady, např. se vůbec nespočítalo, mohou být zajímavé další protokoly, a to pomocný protokol přípravy vyrovnání "POMPOL.PRT" a pomocný protokol přípravy výškového vyrovnání "POMVYS.PRT". Protokoly jsou uloženy do souborů standardních jmen a jsou k dispozici pro tisk nebo editaci textovým editorem. Protokoly o vyrovnání jsou doplněny legendou, takže jejich obsah je plně srozumitelný. Výpočet je parametrizován souborem "GNET$$$.CFG", který se musí nacházet v aktuálním adresáři. V něm jsou uloženy mimo jiné údaje o jméně zápisníku a jméně vstupního seznamu souřadnic a výšek daných bodů. Soubor zápisníku je ve tvaru MAPA. Seznam souřadnic je ve tvaru podle definice v lokalitě GNWORK, tj. např. pro komunikaci se systémem KOKEŠ je to tzv. STX soubor

28 Konfigurační soubor GNET$$$.CFG Soubor GNET$$$.CFG slouží jako podklad pro výpočet bodového pole na základě zápisníku měření a vstupního seznamu daných bodů. Používá se při použití programu GNETMINI volaného z hostitelského systému (KOKEŠ, GEOMANW,...), nebo při spuštění funkce GNETMINI v systému G-NET/KOMPLET. Je to textový soubor v pracovním (aktuálním) adresáři, každý řádek obsahuje jeden údaj. řádek význam přípustné hodnoty a jejich význam 1 technologie 0 = Standard zpracování 1 = ZMVM 2 pořadí souřadnic při 0 = YX výpisu bodu ss 1 = XY 3 počet desetinných 0 = metry míst při výpisu bodu ss 4 implicitní třída 1 až 5 přesnosti pro body zápisníku 1 = decimetry 2 = centimetry 3 = milimetry 4 = desetiny milimetru 5 = setiny milimetru 6 = tisíciny milimetru 5 implicitní typ měřených 0 = vodorovná délka vzdáleností 1 = tachymetrická délka 2 = šikmá délka 3 = Redta 4 = Dimess - delta pul 5 = Dimess + delta pul 6 = Dahlta 7 = nasazovací dálkoměr umístěný nezávisle nad točnou osou dalekohledu 8 = nasazovací dálkoměr umístěný na dalekohledu teodolitu 6 úhlové jednotky 0 = grády 1 = stupně 2 = stupně, minuty, vteřiny 7 uvažovat vliv refrakce 0 = ne na vzdálenosti 1 = ano 8 uvažovat vliv nadmořské 0 = ne výšky na vzdálenosti 1 = ano 9 uvažovat vliv zobrazení 0 = ne na vzdálenosti 1 = ano 10 uvažovat vliv refrakce 0 = ne na výšky 1 = ano 27

29 11 skupinové číslo bodu šesticiferné číslo nebo pěticiferné číslo začínající číslicí 9 používá se jen pro technologii ZMVM 12 výška dálkoměru <0,999> platná hodnota pouze nad točnou osou pro typ vzdálenosti 7 a 8, dalekohledu teodolitu pro jiný typ uvedena v milimetrech implicitní hodnota 13 indexová chyba <-1,+1> v nastavených úhlových jednotkách 14 lineární člen opravy <-0.1,+0.1> měřené vzdálenosti 15 absolutní člen opravy <-1,+1> měřené vzdálenosti 16 koeficient refrakce <-1,+1> 17 název vyrovnávaného souboru zápisníku bez přípony 18 jméno seznamu souřadnic daných bodů 19 obsah tohoto řádku je ignorován 20 MDAbs=8 /součtová chyba dálkoměru/ MSmer=0.0020G /chyba v určení směru / Mdkm=2/kilometrová chyba dálkoměru/ Ukázka souboru GNET$$$.CFG s komentářem: 0 /* technologie Standard */ 0 /* pořadí souřadnic YX */ 2 /* 2 desetinná místa - centimetry */ 3 /* 3. třída přesnosti */ 2 /* měřeny šikmé délky */ 0 /* úhlové jednotky grády */ 0 /* neuvažovat vliv refrakce na délky */ 0 /* neuvažovat vliv nadmořské výšky na délky */ 0 /* neuvažovat vliv zobrazení na délky */ 0 /* neuvažovat vliv refrakce na výšky */ /* skupinové číslo bodu */ 65 /* implicitní hodnota 65 mm */ /* indexová chyba */ /* lineární člen opravy měřené vzdálenosti */ /* absolutní člen opravy měřené vzdálenosti */ 0.13 /* koeficient refrakce */ ZSTAN /* má být vyrovnán zápisník ZSTAN.ZAP */ ZSTANSS /* vstupní seznam souřadnic ZSTANSS.STX */ MDAbs=8 /součtová chyba dálkoměru/ MSmer=0.0020G /chyba v určení směru / Mdkm=2/kilometrová chyba dálkoměru/ všechny tři chyby musí být na jednom řádku 28
