1 Průvodce výběrem Architektura systémů středního rozsahu

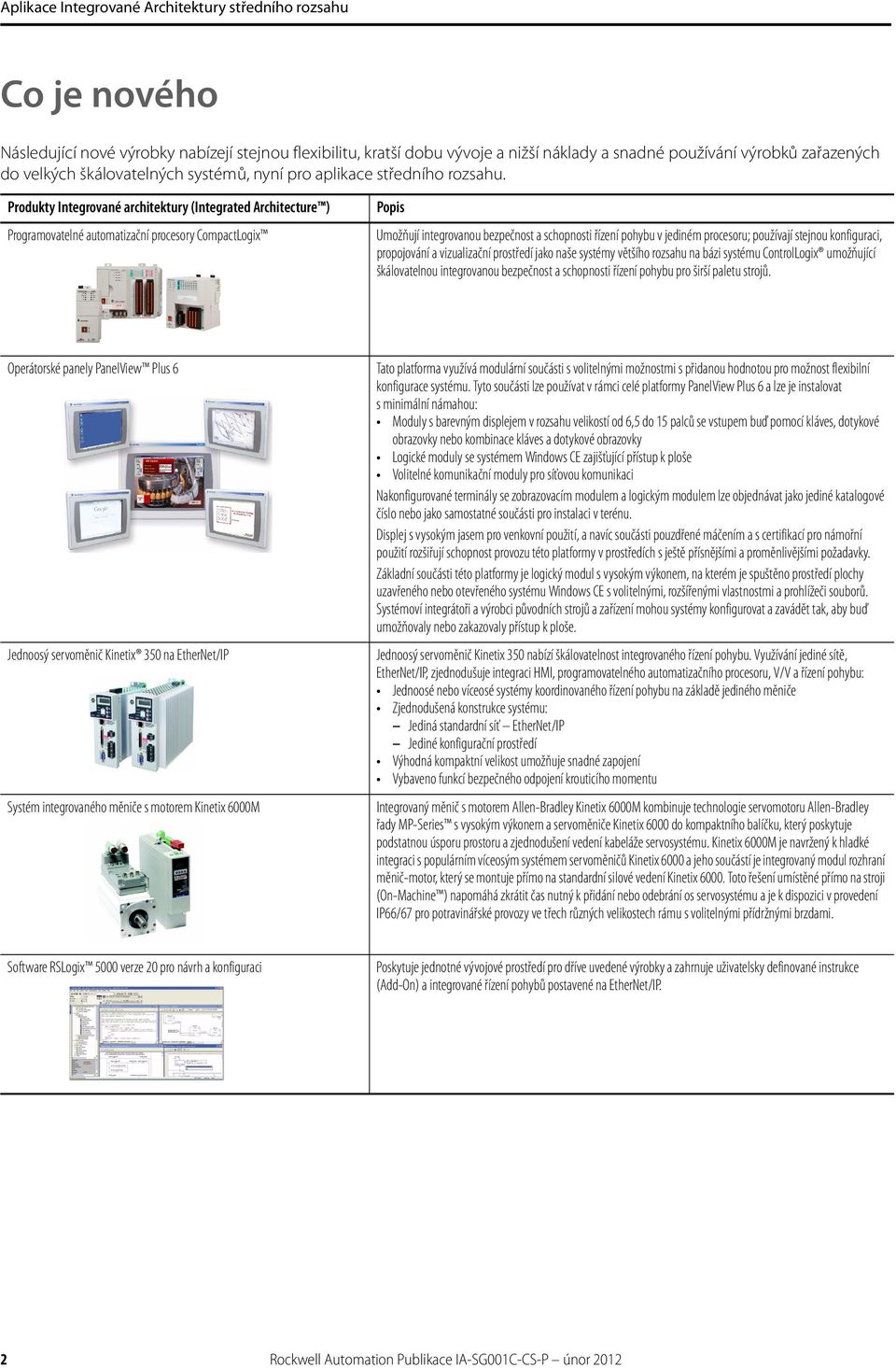

2 Aplikace Integrované Architektury středního rozsahu Co je nového Následující nové výrobky nabízejí stejnou flexibilitu, kratší dobu vývoje a nižší náklady a snadné používání výrobků zařazených do velkých škálovatelných systémů, nyní pro aplikace středního rozsahu. 2 Produkty Integrované architektury (Integrated Architecture ) Popis Programovatelné automatizační procesory CompactLogix Umožňují integrovanou bezpečnost a schopnosti řízení pohybu v jediném procesoru; používají stejnou konfiguraci, propojování a vizualizační prostředí jako naše systémy většího rozsahu na bázi systému ControlLogix umožňující škálovatelnou integrovanou bezpečnost a schopnosti řízení pohybu pro širší paletu strojů. Operátorské panely PanelView Plus 6 Tato platforma využívá modulární součásti s volitelnými možnostmi s přidanou hodnotou pro možnost flexibilní konfigurace systému. Tyto součásti lze používat v rámci celé platformy PanelView Plus 6 a lze je instalovat s minimální námahou: Moduly s barevným displejem v rozsahu velikostí od 6,5 do 15 palců se vstupem buď pomocí kláves, dotykové obrazovky nebo kombinace kláves a dotykové obrazovky Logické moduly se systémem Windows CE zajišťující přístup k ploše Volitelné komunikační moduly pro síťovou komunikaci Nakonfigurované terminály se zobrazovacím modulem a logickým modulem lze objednávat jako jediné katalogové číslo nebo jako samostatné součásti pro instalaci v terénu. Displej s vysokým jasem pro venkovní použití, a navíc součásti pouzdřené máčením a s certifikací pro námořní použití rozšiřují schopnost provozu této platformy v prostředích s ještě přísnějšími a proměnlivějšími požadavky. Základní součásti této platformy je logický modul s vysokým výkonem, na kterém je spuštěno prostředí plochy uzavřeného nebo otevřeného systému Windows CE s volitelnými, rozšířenými vlastnostmi a prohlížeči souborů. Systémoví integrátoři a výrobci původních strojů a zařízení mohou systémy konfigurovat a zavádět tak, aby buď umožňovaly nebo zakazovaly přístup k ploše. Jednoosý servoměnič Kinetix 350 na EtherNet/IP Jednoosý servoměnič Kinetix 350 nabízí škálovatelnost integrovaného řízení pohybu. Využívání jediné sítě, EtherNet/IP, zjednodušuje integraci HMI, programovatelného automatizačního procesoru, V/V a řízení pohybu: Jednoosé nebo víceosé systémy koordinovaného řízení pohybu na základě jediného měniče Zjednodušená konstrukce systému: Jediná standardní síť EtherNet/IP Jediné konfigurační prostředí Výhodná kompaktní velikost umožňuje snadné zapojení Vybaveno funkcí bezpečného odpojení krouticího momentu Systém integrovaného měniče s motorem Kinetix 6000M Integrovaný měnič s motorem Allen-Bradley Kinetix 6000M kombinuje technologie servomotoru Allen-Bradley řady MP-Series s vysokým výkonem a servoměniče Kinetix 6000 do kompaktního balíčku, který poskytuje podstatnou úsporu prostoru a zjednodušení vedení kabeláže servosystému. Kinetix 6000M je navržený k hladké integraci s populárním víceosým systémem servoměničů Kinetix 6000 a jeho součástí je integrovaný modul rozhraní měnič-motor, který se montuje přímo na standardní silové vedení Kinetix Toto řešení umístěné přímo na stroji (On-Machine ) napomáhá zkrátit čas nutný k přidání nebo odebrání os servosystému a je k dispozici v provedení IP66/67 pro potravinářské provozy ve třech různých velikostech rámu s volitelnými přídržnými brzdami. Software RSLogix 5000 verze 20 pro návrh a konfiguraci Poskytuje jednotné vývojové prostředí pro dříve uvedené výrobky a zahrnuje uživatelsky definované instrukce (Add-On) a integrované řízení pohybů postavené na EtherNet/IP. Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

3 PWR RUN FORCE MEM SAVE CF I/O CHO DCHO OK SFTY RUN SFTY LOC SFTY TASK SFTY OK PWR I/O PWR Compact GuardLogic L43S ANALOG Module Module Module Module Status Status Status Status Network Network Network Network Status Status Status Status NODE: NODE: NODE: NODE: 24VDC Relay 120 VAC 220 VAC Sink Output Input Input Input OW4 IA4 IM4 IB8 115 VAC RELAY ANALOG Architektura systémů středního rozsahu Jednotné produktové a nástrojové škálovatelné řešení Jako konstruktér stroje nebo koncový uživatel provádíte návrh řízení stroje s důrazem na zdokonalení bezpečnosti, dosažení vyšších úrovní výkonu a účinnosti a lepší integraci se zbytkem výrobní operace. K dosažení těchto cílů potřebujete škálovatelný, modulární řídicí systém, který nabízí bezpečnost, propustnost a možnost správy informací, které budou splňovat požadavky každé aplikace. Kromě toho, pokud budete koncový uživatel, budete chtít řídicí systém, který nebude vyžadovat podstatnou změnu konfigurace pokaždé, když budete měnit výrobu. Systém integrované architektury společnosti Rockwell Automation je jedinečný v tom, že nabízí škálovatelnost, integrovanou bezpečnost, řízení pohybu a vizualizaci, které jsou ideální pro konstruktéry strojů a koncové uživatele, kteří chtějí jediné prostředí pro řízení a vývoj bez ohledu na rozsah aplikace, obor nebo složitost. Pomocí funkcí, jako integrované řízení bezpečnosti, bezpečnostní Add-On, otevřené komunikační možnosti, dokonalý přístup softwaru k informacím a nástroje pro opakovaný vývoj, vám pomáháme vyvinout a dodat řešení pro řízení stroje, které bude přesahovat očekávání. SAFETY CPU AC/DC OUT OK Systém Integrované architektury Škálovatelná integrovaná bezpečnost, řízení pohybu a vizualizace pro aplikace všech velikostí asložitostí. PanelView Plus Compact GuardLogix POINT I/O Přepínač Stratix 6000 Střídavý frekvenční měnič PowerFlex Kinetix 3000 Rockwell Automation Publikace IA-SG001C-CS-P únor

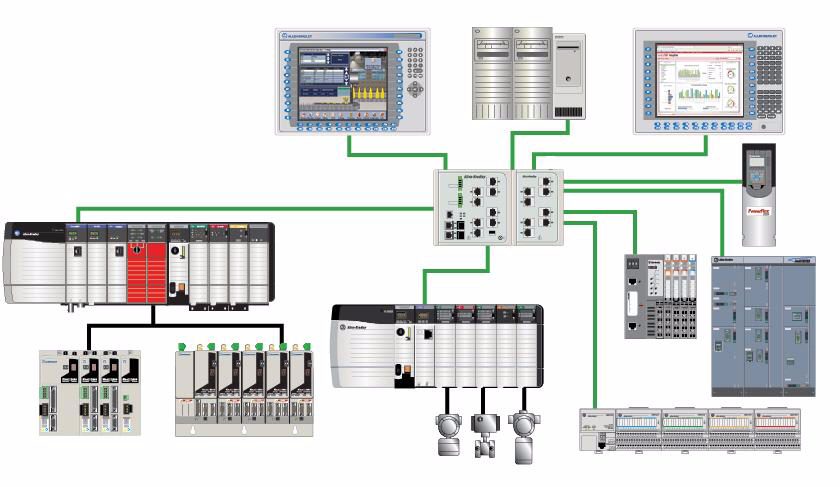

4 Architektura systémů středního rozsahu Náš novátorský přístup vám umožní používat společné automatizační výrobky a nástroje pro řešení celého rozsahu aplikací. Systém integrované architektury nabízí flexibilitu při hledání nejvhodnějšího řešení v sortimentu výrobků a nástrojů zahrnující řídicí systémy, vstupy/výstupy, vizualizaci, řízení pohybu, měniče, bezpečnost a informace vše škálovatelné: Velikosti architektury Nabídky výrobků Možnosti multidisciplinárních funkcí Konstruktéři strojů mohou pro návrh systému, kofiguraci sítí a vizualizačních prostředků použít stejné prostředí, jaké se užívá pro rozsáhlé systémy. Toto prostředí v sobě navíc zahrnuje integrovanou bezpečnost a a polohování a tak rozšiřuje možnosti vyráběných strojů to vše v jediném řídicím systému. Činíme následující. Zajišťujeme souběžné technické služby a projektové nástroje, které snižují náklady a dobu úvodního nastavení a zlepšují produktivitu návrhu. Nabízíme vzdálenou diagnostiku, rychlost řídicího systému a výkon, které konstruktérům strojů pomáhají dodávat stroje s jedinečným odstupňováním. Nabízíme uživatelsky definované instrukce (Add-On) s vysokou integritou, které při použití s řídicím systémem GuardLogix mohou získat osvědčení laboratoře TüV s úrovní SIL 3 Usnadňujeme konstruktérům strojů koncentrovat se na návrh a dodávky velkých strojů s vědomím toho, že náš řídicí systém jim pomůže dosáhnout výkonu stroje a očekávání zákazníků. Pomáháme konstruktérům strojů dodávat stroje s vyšší celkovou účinností zařízení, provozuschopností a bezpečností díky našim výjimečným schopnostem správy informací systému, diagnostickým schopnostem a jedinečnou funkčností, jako je Automatická výměna zařízení. Nabízíme modulární programovací kód, škálovatelné řídicí systémy a moderní bezpečnostní schopnosti, které konstruktérům strojů pomáhají vyrábět stroje flexibilněji se snazší integrací. Zajišťujeme nepřetržitou technickou podporu, dostupnost náhradních dílů, komerční technické služby, podporu se vzdáleným přístupem, dokonalá střediska a školení. Nabízíme nástroje pomáhající zjednodušit navrhování, pomáhající snížit náklady na vývoj, takže konstruktéři strojů mohou vytvářet bezpečnější, cenově efektivnější a spolehlivější zařízení. Nabízíme škálovatelná řešení vstupů/výstupů, která optimalizují celkové majetkové náklady a zajišťují snadnou údržbu. 4 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

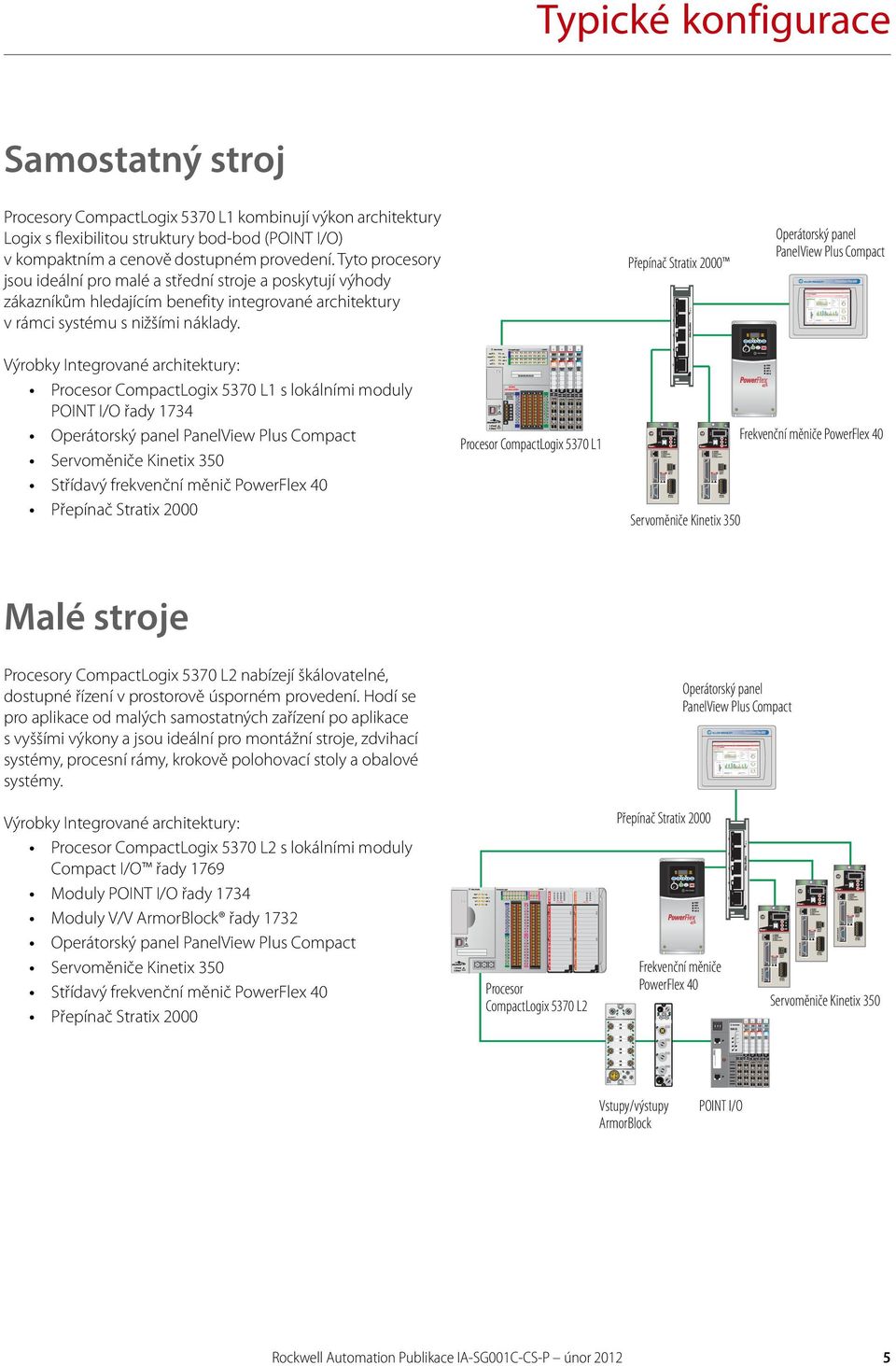

5 115 VAC RELAY LINK 1 LINK 2 MOD NET EtherNet/IP P 8 W R X X X1 Module Module Status Status Network Network Status Status NODE: NODE: Relay 120 VAC Output Input OW4 IA4 Module Status Network Status NODE: 220 VAC Input Module Status Network Status NODE: 24VDC Sink Input IM4 IB8 Typické konfigurace Samostatný stroj Procesory CompactLogix 5370 L1 kombinují výkon architektury Logix s flexibilitou struktury bod-bod (POINT I/O) v kompaktním a cenově dostupném provedení. Tyto procesory jsou ideální pro malé a střední stroje a poskytují výhody zákazníkům hledajícím benefity integrované architektury v rámci systému s nižšími náklady. Přepínač Stratix 2000 Operátorský panel PanelView Plus Compact Výrobky Integrované architektury: Procesor CompactLogix 5370 L1 s lokálními moduly POINT I/O řady 1734 Operátorský panel PanelView Plus Compact Servoměniče Kinetix 350 Střídavý frekvenční měnič PowerFlex 40 Přepínač Stratix 2000 Procesor CompactLogix 5370 L1 Servoměniče Kinetix 350 Frekvenční měniče PowerFlex 40 Malé stroje Procesory CompactLogix 5370 L2 nabízejí škálovatelné, dostupné řízení v prostorově úsporném provedení. Hodí se pro aplikace od malých samostatných zařízení po aplikace s vyššími výkony a jsou ideální pro montážní stroje, zdvihací systémy, procesní rámy, krokově polohovací stoly a obalové systémy. Operátorský panel PanelView Plus Compact Výrobky Integrované architektury: Procesor CompactLogix 5370 L2 s lokálními moduly Compact I/O řady 1769 Moduly POINT I/O řady 1734 Moduly V/V ArmorBlock řady 1732 Operátorský panel PanelView Plus Compact Servoměniče Kinetix 350 Střídavý frekvenční měnič PowerFlex 40 Přepínač Stratix 2000 Procesor CompactLogix 5370 L2 AC/DC OUT Přepínač Stratix Frekvenční měniče PowerFlex 40 Servoměniče Kinetix 350 Vstupy/výstupy ArmorBlock POINT I/O Rockwell Automation Publikace IA-SG001C-CS-P únor

6 RUN REM PROG RUN FORCE I/O OK L33ERM NS LINK 1 LINK 2 SD XX:XX:XX:XX:XX:XX 1 (Front) 2 (Rear) ANALOG 115 VAC 115 VAC RELAY LINK 1 LINK 2 MOD NET EtherNet/IP P W R RELAY X100 0 OK ANALOG X X Module Status Network Status NODE: Relay Output 1734 OW Module Status Network Status NODE: 120 VAC Input 1734 IA Module Status Network Status NODE: 220 VAC Input 1734 IM Module Status Network Status NODE: 24VDC Sink Input 1734 IB DANGER Typické konfigurace Standardní stroje Řídicí systém CompactLogix 5370 L3 poskytuje integrované řešení pro aplikace středního rozsahu. Obvykle se v těchto případech jedná o aplikace řízení na úrovni stroje, které vyžadují menší počet vstupů/výstupů, ale mají mnohem vyšší požadavky na komunikace, než sériové připojení. K systémům podnikového řízení Operátorský panel PanelView Plus 6 Procesor CompactLogix 5370 L3 Frekvenční měniče PowerFlex 753 AC/DC OUT AC/DC OUT Přepínač Stratix 6000 Servoměniče Kinetix 6500 Servoměniče Kinetix 350 Vstupy/výstupy ArmorBlock POINT I/O Výrobky Integrované architektury: Procesor CompactLogix 5370 L3 s lokálními moduly Compact I/O řady 1769 Moduly POINT I/O řady 1734 Moduly V/V ArmorBlock řady 1732 Operátorský panel PanelView Plus 6 Servoměniče Kinetix 350 Servoměniče Kinetix 6500 Střídavý frekvenční měnič PowerFlex 753 Přepínač Stratix Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

7 Typické konfigurace Procesní jednotka Kompaktní jednotky pro aplikace procesů kombinují procesor CompactLogix se zařízeními v terénu HART. Prvky procesní instrumentace s protokolem HART se připojují přímo k analogovým modulům vstupů/výstupů, které HART podporují. Moduly nevyžadují samostatné multiplexory HART a nabízejí výkonné funkce, jako například převody nebo hlášení alarmů. Operátorský panel PanelView Plus Compact Procesor CompactLogix 5370 L2 Přepínač Stratix 2000 Frekvenční měniče PowerFlex 40 FLEX I/O Propojovací zařízení 1788-EN2DN Měřicí modul 1440 XM Výrobky Integrované architektury: Procesor CompactLogix 5370 L2 s lokálními moduly V/V řady 1769, včetně modulu V/V 1769-sc-IF4IH Spectrum Controls Compact HART Moduly FLEX I/O řady 1794 s analogovým modulem se zařízeními HART Operátorský panel PanelView Plus Compact Střídavý frekvenční měnič PowerFlex 40 Propojovací zařízení 1788-EN2DN mezi sítěmi EtherNet/IP a DeviceNet Měřicí 1440 XM a rozšiřující reléový modul XM-441 na síti DeviceNet Přepínač Stratix 2000 Naši partneři Encompass nabízejí přídavné doplňky pro připojení zařízení HART. Více informací najdete na stránce Rockwell Automation Publikace IA-SG001C-CS-P únor

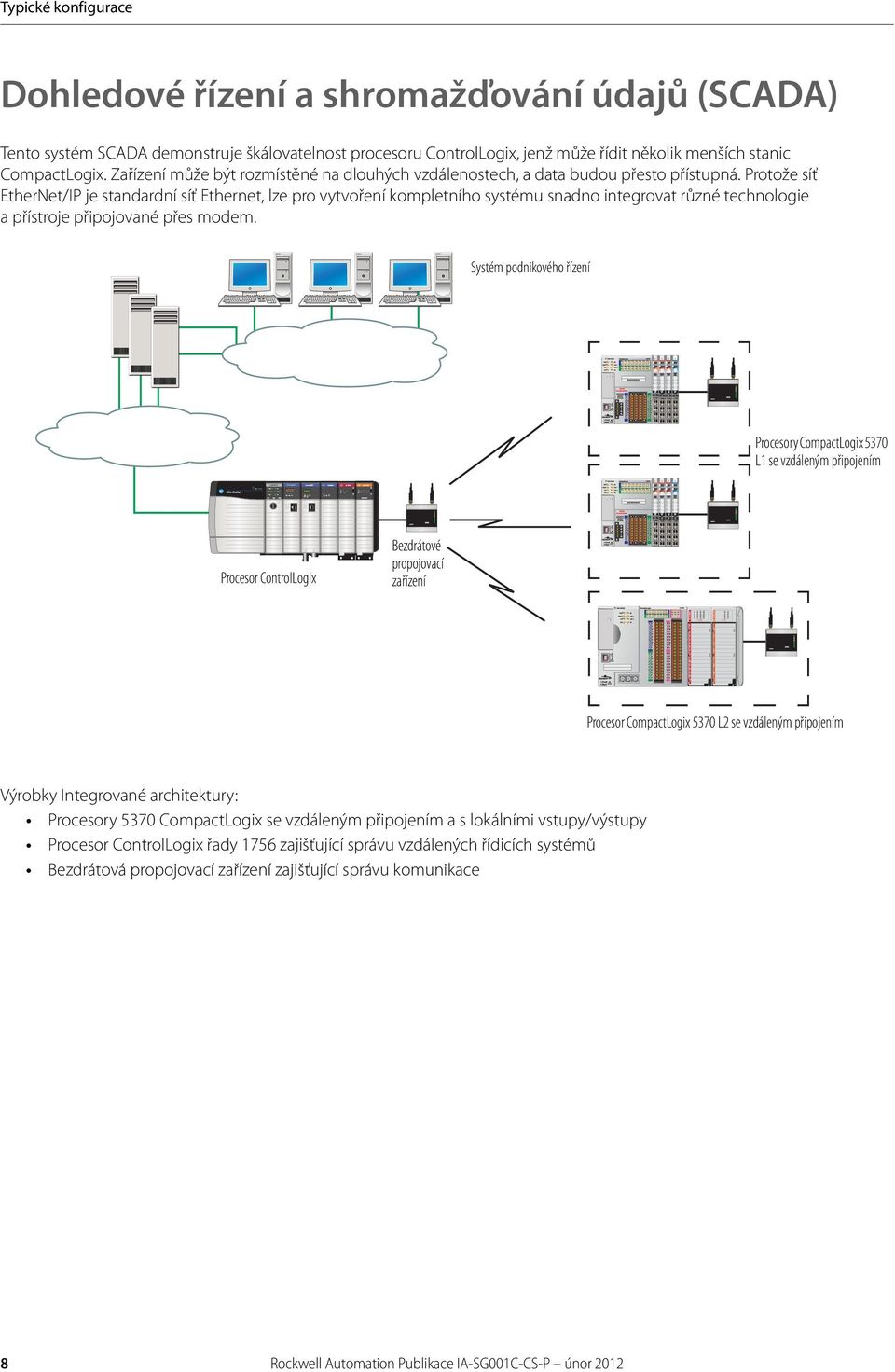

8 FORCE Logix5563 EtherNet/IP 115 VAC RELAY Typické konfigurace Dohledové řízení a shromažďování údajů (SCADA) Tento systém SCADA demonstruje škálovatelnost procesoru ControlLogix, jenž může řídit několik menších stanic CompactLogix. Zařízení může být rozmístěné na dlouhých vzdálenostech, a data budou přesto přístupná. Protože síť EtherNet/IP je standardní síť Ethernet, lze pro vytvoření kompletního systému snadno integrovat různé technologie a přístroje připojované přes modem. Systém podnikového řízení Procesory CompactLogix 5370 L1 se vzdáleným připojením Procesor ControlLogix Bezdrátové propojovací zařízení AC/DC OUT Procesor CompactLogix 5370 L2 se vzdáleným připojením Výrobky Integrované architektury: Procesory 5370 CompactLogix se vzdáleným připojením a s lokálními vstupy/výstupy Procesor ControlLogix řady 1756 zajišťující správu vzdálených řídicích systémů Bezdrátová propojovací zařízení zajišťující správu komunikace 8 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

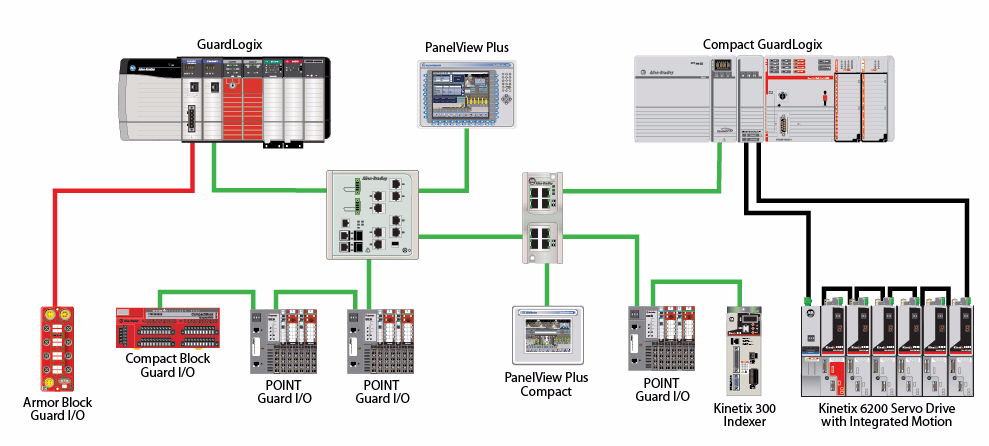

9 PWR RUN FORCE MEM SAVE CF I/O CHO DCHO OK SFTY RUN SFTY LOC SFTY TASK SFTY OK PWR I/O PWR Compact GuardLogic L43S IDM Power Interface Module! DANGER Risk of Electrical Shock. High Voltage May Exist Up to Five Minutes After Removing Power. Control Bus Module Status Network Status DC Bus Port 1 Port M 2094-SEPM-B24-S 400/460V System 115 VAC RELAY 753 Typické konfigurace Integrovaná bezpečnost Procesor Compact GuardLogix řady 1768 poskytuje řízení bezpečnostních funkcí, a tak dosahuje specifikace SIL 3/PLe podle ISO Hlavní výhodou tohoto systému je, že se jedná stále o jediný projekt slučující standardní a bezpečnostní funkce dohromady. Operátorský panel PanelView Plus 6 K systémům podnikového řízení Procesor Compact GuardLogix řady 1768 Přepínač Stratix 6000 SAFETY CPU AC/DC OUT Integrovaný měnič s motorem Kinetix 6000M POINT I/O Frekvenční měniče PowerFlex 753 Motory s nízkou setrvačností a elektrické válce Výrobky Integrované architektury: Procesor Compact GuardLogix řady 1768 s můstkem 1768-ENBT pro připojení EtherNet/IP Moduly digitálních a analogových V/V POINT Guard řady 1734 Operátorský panel PanelView Plus 6 Integrovaný měnič s motorem Kinetix 6000M s bezpečným vypnutím připojený přes rozhraní 1768-M04SE SERCOS Motory s nízkou setrvačností řady MP Elektrické válce řady MP Frekvenční měnič PowerFlex 753 s bezpečným vypnutím krouticího momentu a monitorováním bezpečné rychlosti Přepínač Stratix 6000 Rockwell Automation Publikace IA-SG001C-CS-P únor

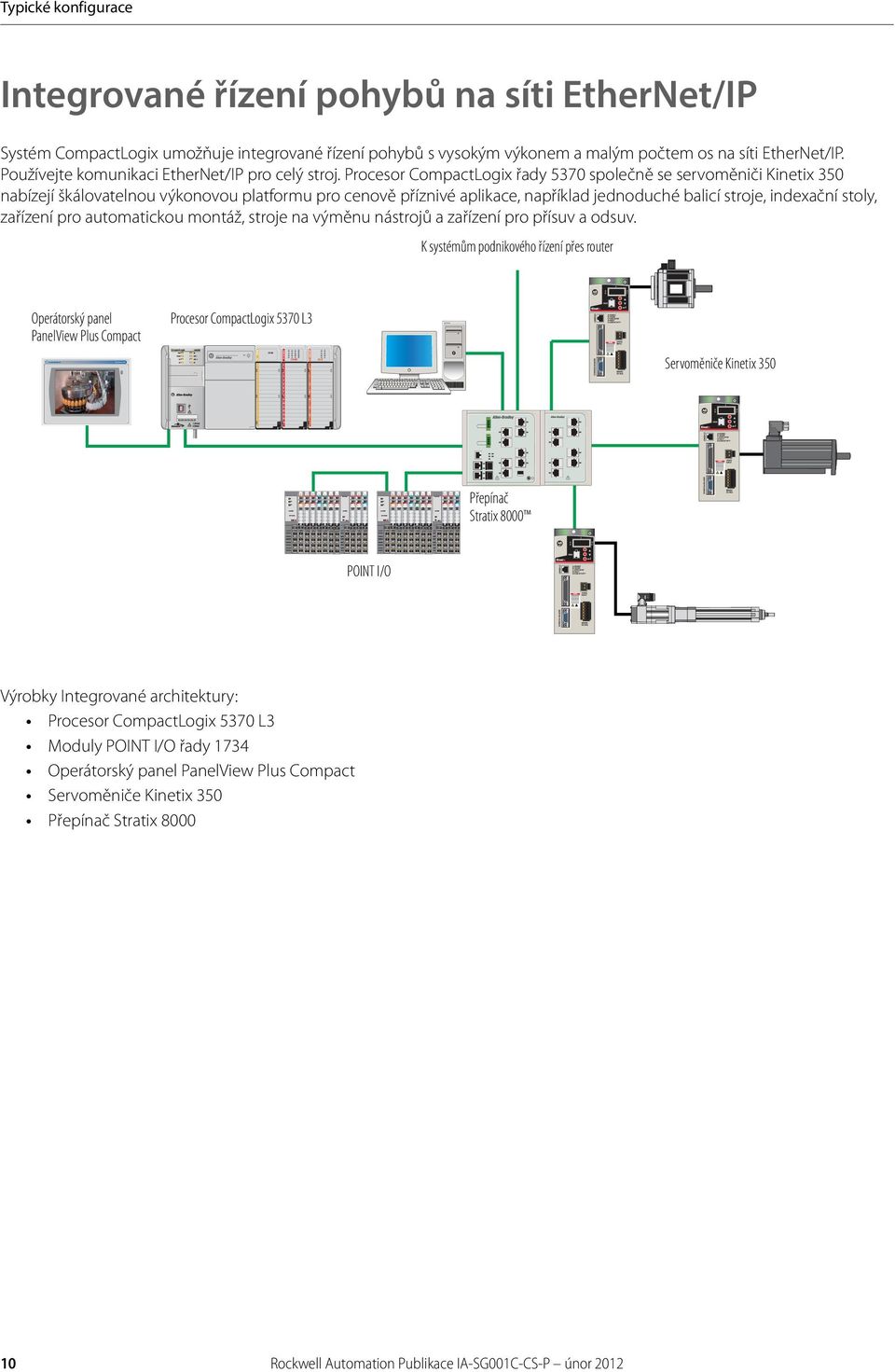

10 Typické konfigurace Integrované řízení pohybů na síti EtherNet/IP Systém CompactLogix umožňuje integrované řízení pohybů s vysokým výkonem a malým počtem os na síti EtherNet/IP. Používejte komunikaci EtherNet/IP pro celý stroj. Procesor CompactLogix řady 5370 společně se servoměniči Kinetix 350 nabízejí škálovatelnou výkonovou platformu pro cenově příznivé aplikace, například jednoduché balicí stroje, indexační stoly, zařízení pro automatickou montáž, stroje na výměnu nástrojů a zařízení pro přísuv a odsuv. K systémům podnikového řízení přes router Operátorský panel PanelView Plus Compact Procesor CompactLogix 5370 L3 Servoměniče Kinetix 350 Přepínač Stratix 8000 POINT I/O Výrobky Integrované architektury: Procesor CompactLogix 5370 L3 Moduly POINT I/O řady 1734 Operátorský panel PanelView Plus Compact Servoměniče Kinetix 350 Přepínač Stratix Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

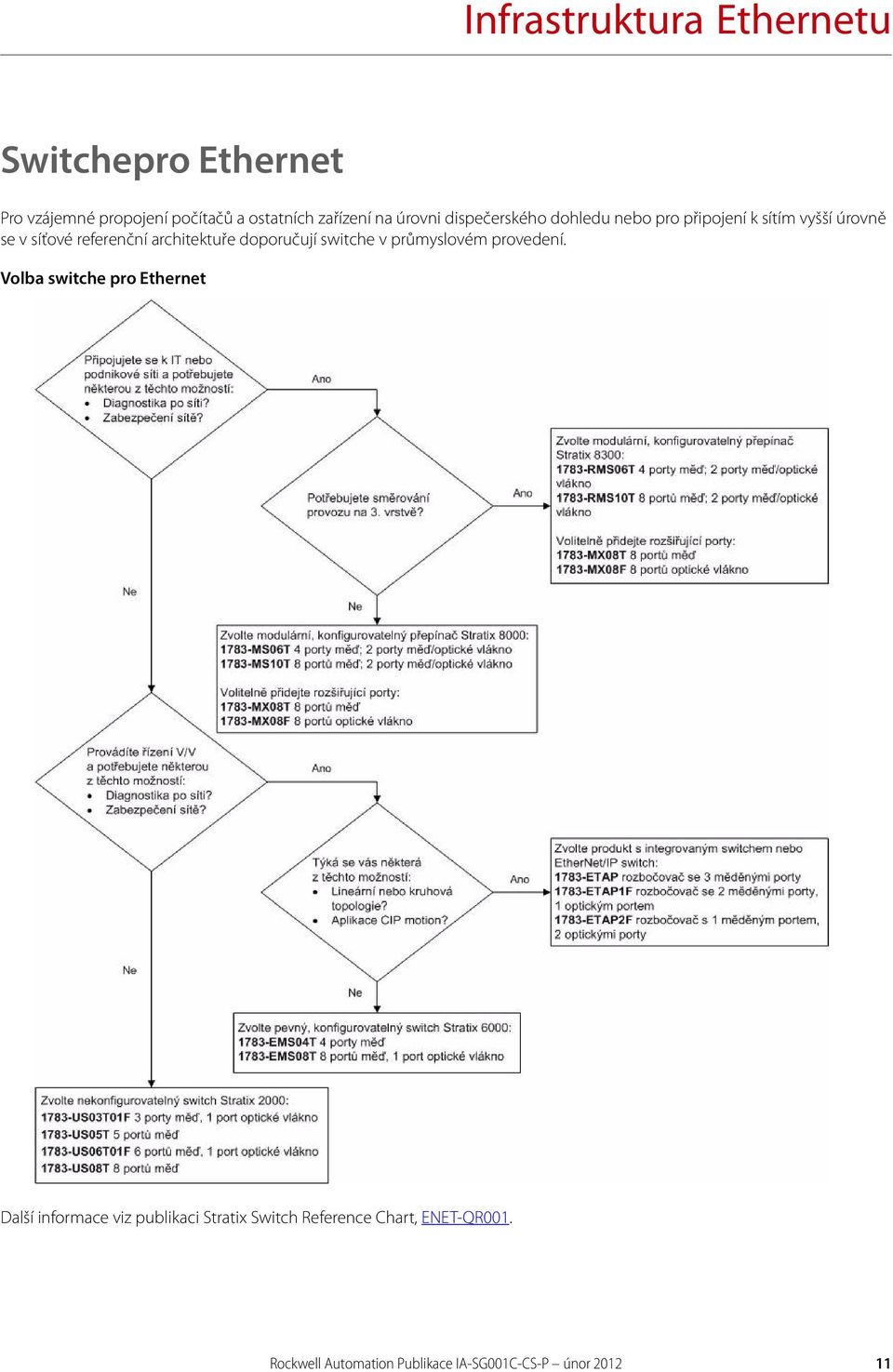

11 Infrastruktura Ethernetu Switchepro Ethernet Pro vzájemné propojení počítačů a ostatních zařízení na úrovni dispečerského dohledu nebo pro připojení k sítím vyšší úrovně se v síťové referenční architektuře doporučují switche v průmyslovém provedení. Volba switche pro Ethernet Další informace viz publikaci Stratix Switch Reference Chart, ENET-QR001. Rockwell Automation Publikace IA-SG001C-CS-P únor

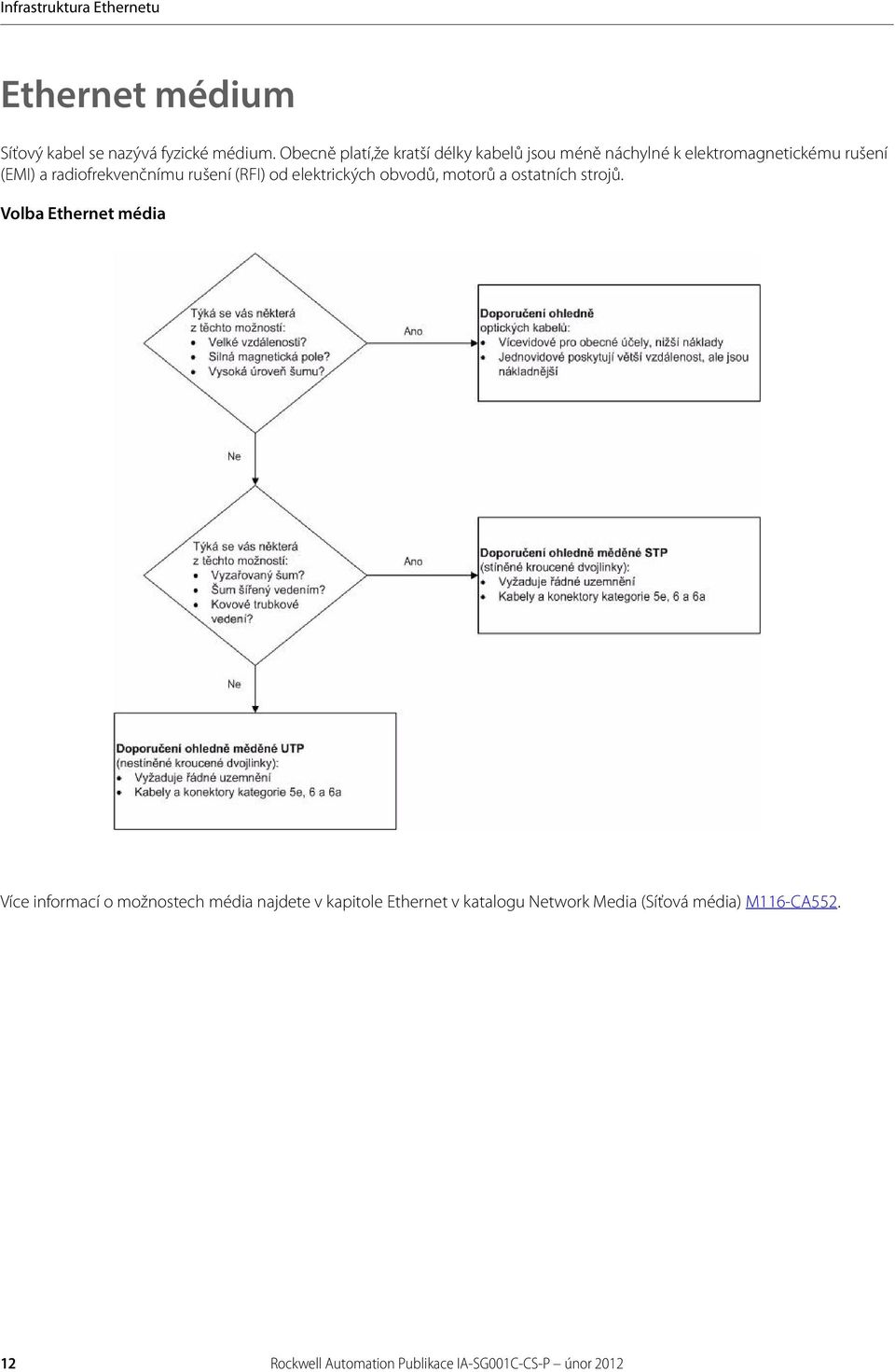

12 Infrastruktura Ethernetu Ethernet médium Síťový kabel se nazývá fyzické médium. Obecně platí,že kratší délky kabelů jsou méně náchylné kelektromagnetickému rušení (EMI) a radiofrekvenčnímu rušení (RFI) od elektrických obvodů, motorů a ostatních strojů. Volba Ethernet média Více informací o možnostech média najdete v kapitole Ethernet v katalogu Network Media (Síťová média) M116-CA Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

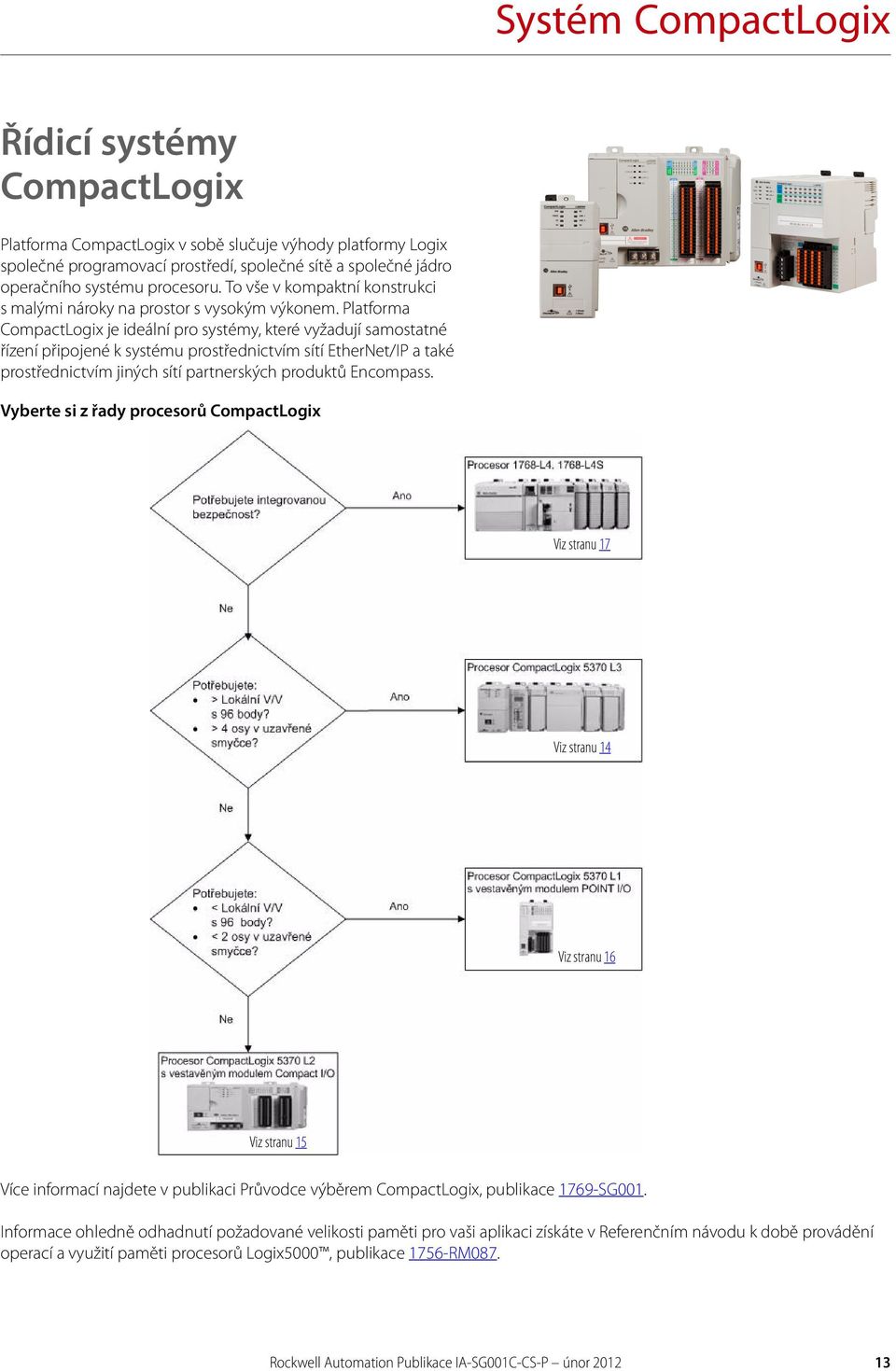

13 Systém CompactLogix Řídicí systémy CompactLogix Platforma CompactLogix v sobě slučuje výhody platformy Logix společné programovací prostředí, společné sítě a společné jádro operačního systému procesoru. To vše v kompaktní konstrukci s malými nároky na prostor s vysokým výkonem. Platforma CompactLogix je ideální pro systémy, které vyžadují samostatné řízení připojené k systému prostřednictvím sítí EtherNet/IP a také prostřednictvím jiných sítí partnerských produktů Encompass. Vyberte si z řady procesorů CompactLogix Viz stranu 17 Viz stranu 14 Viz stranu 16 Viz stranu 15 Více informací najdete v publikaci Průvodce výběrem CompactLogix, publikace 1769-SG001. Informace ohledně odhadnutí požadované velikosti paměti pro vaši aplikaci získáte v Referenčním návodu k době provádění operací a využití paměti procesorů Logix5000, publikace 1756-RM087. Rockwell Automation Publikace IA-SG001C-CS-P únor

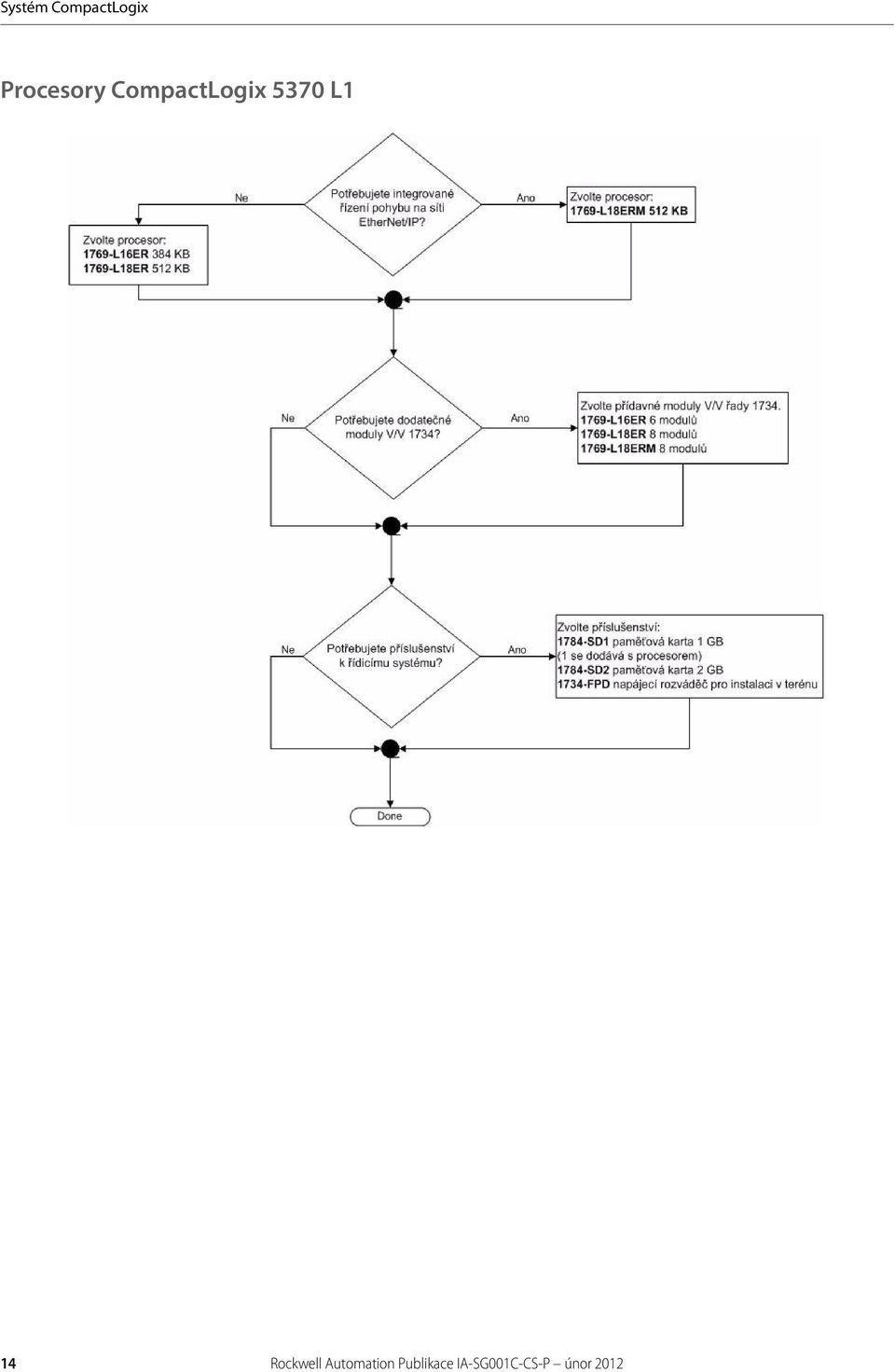

14 Systém CompactLogix Procesory CompactLogix 5370 L1 14 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

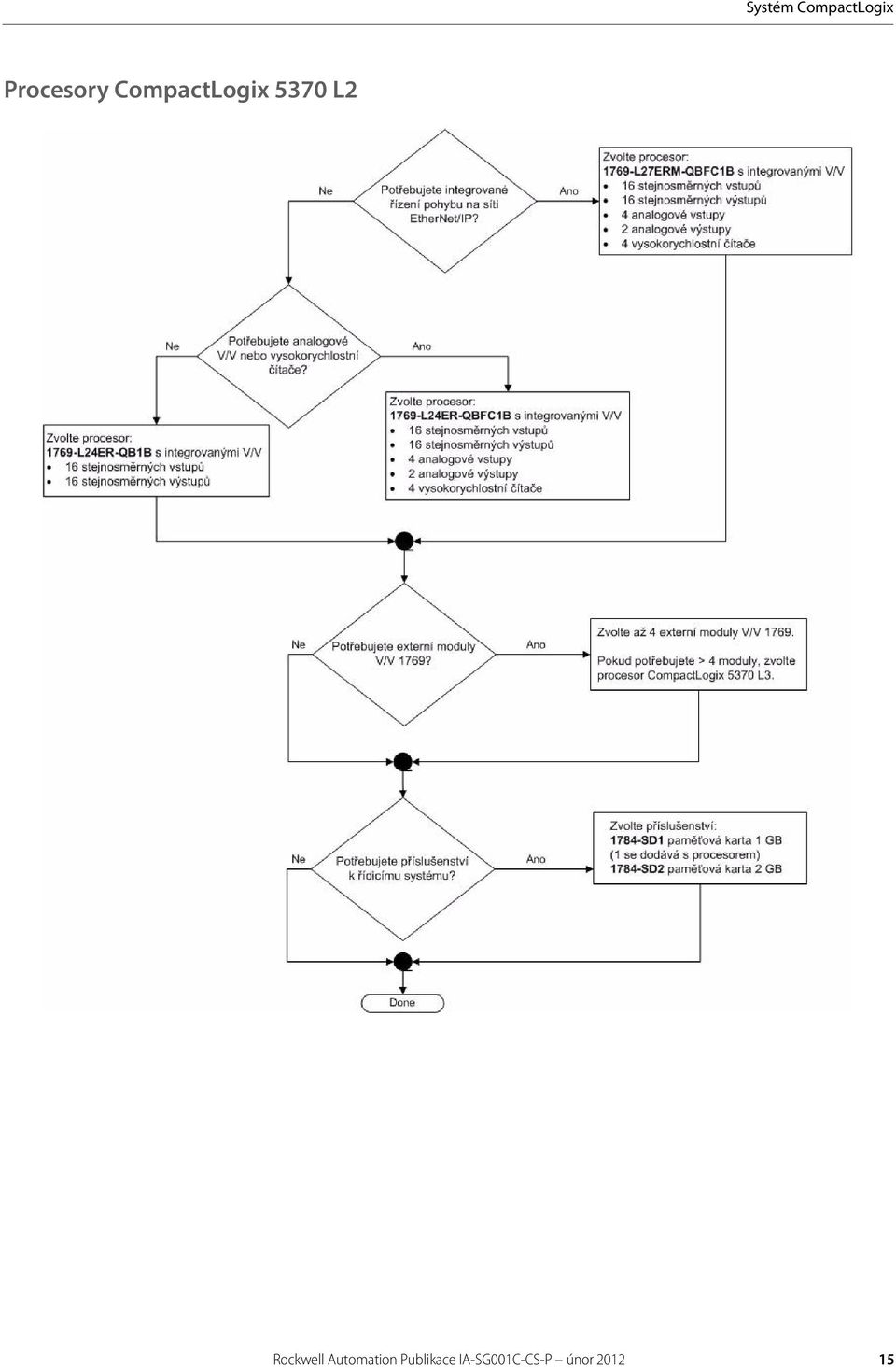

15 Systém CompactLogix Procesory CompactLogix 5370 L2 Rockwell Automation Publikace IA-SG001C-CS-P únor

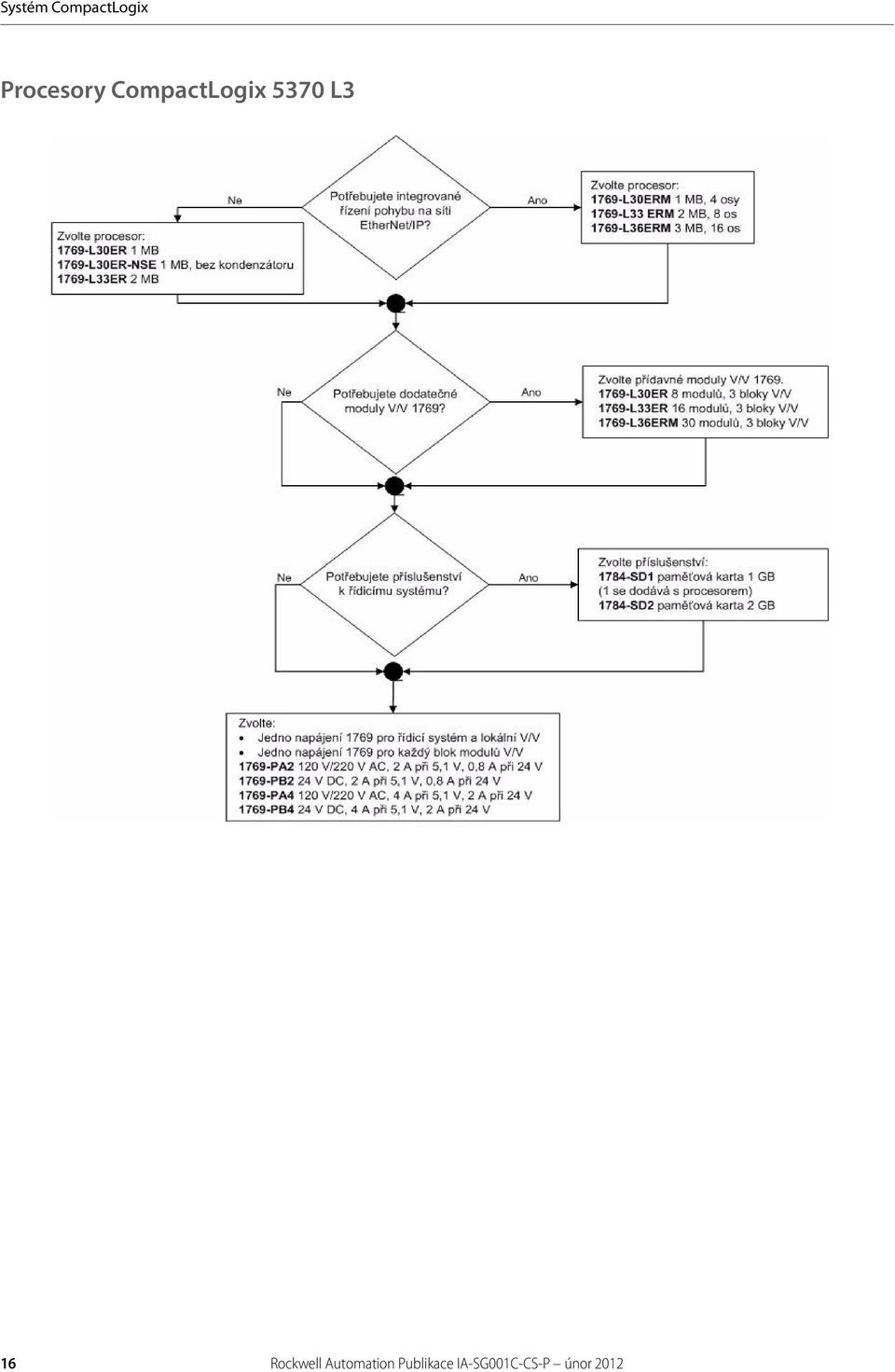

16 Systém CompactLogix Procesory CompactLogix 5370 L3 16 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

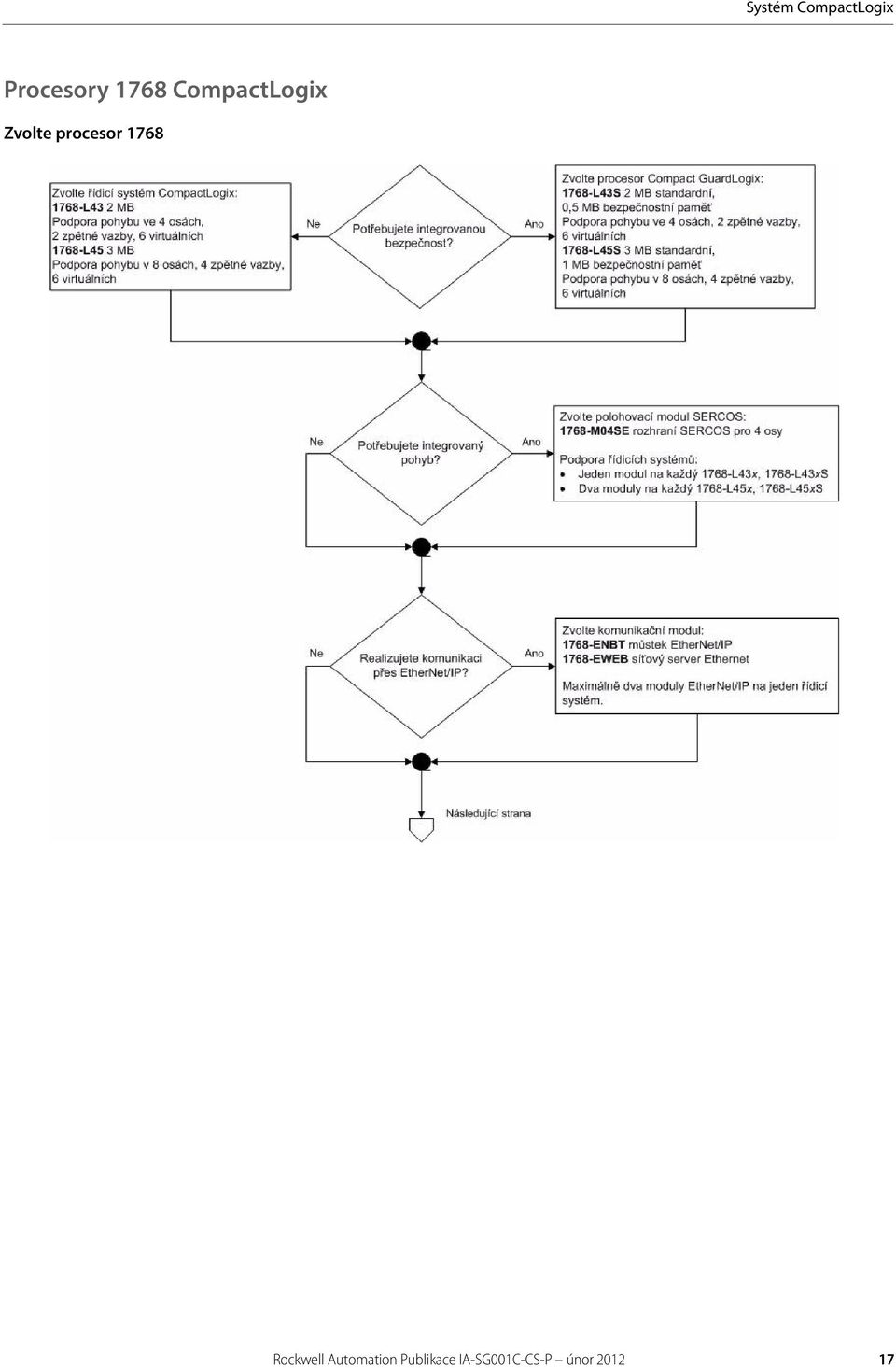

17 Systém CompactLogix Procesory 1768 CompactLogix Zvolte procesor 1768 Rockwell Automation Publikace IA-SG001C-CS-P únor

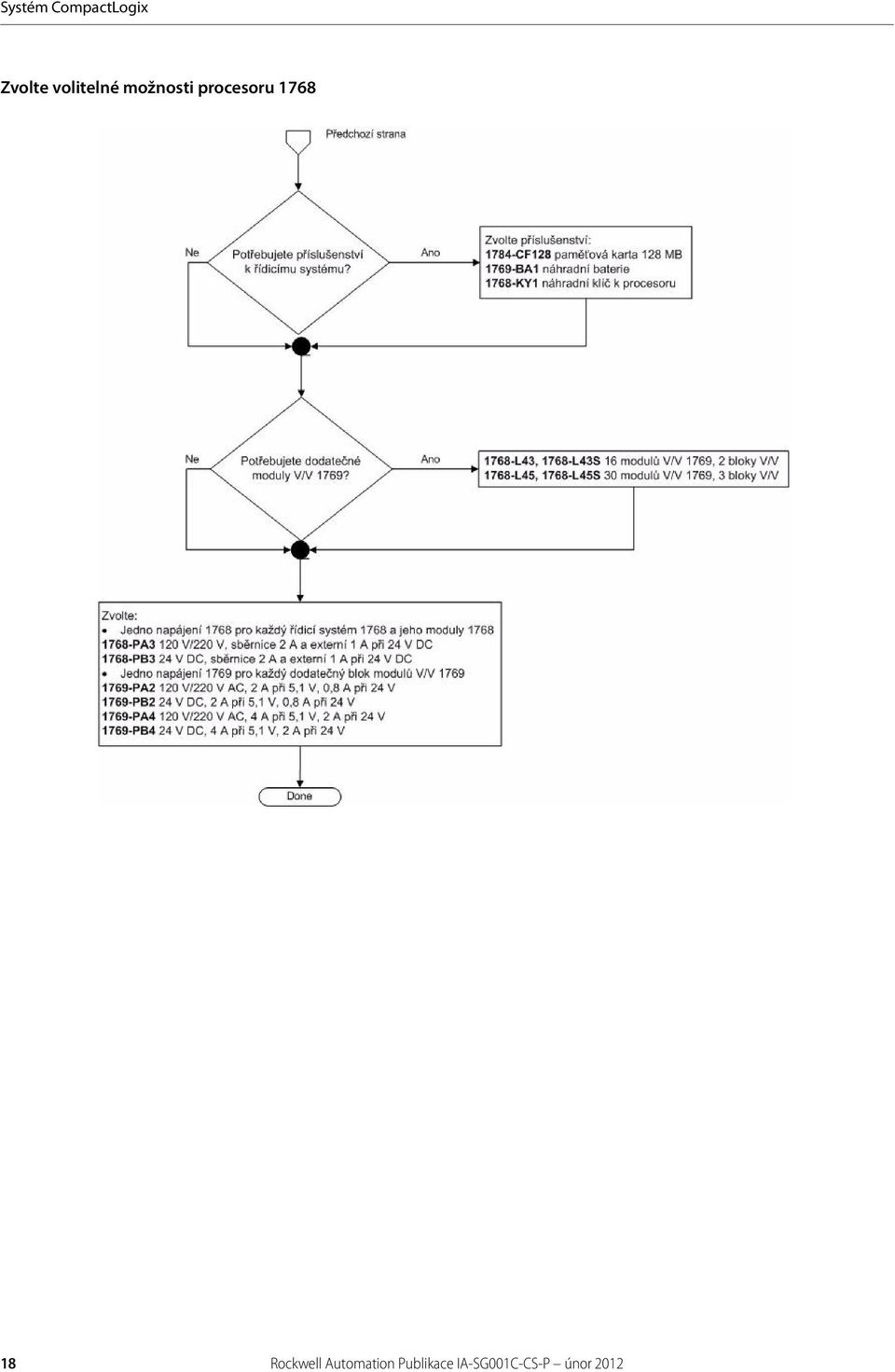

18 Systém CompactLogix Zvolte volitelné možnosti procesoru Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

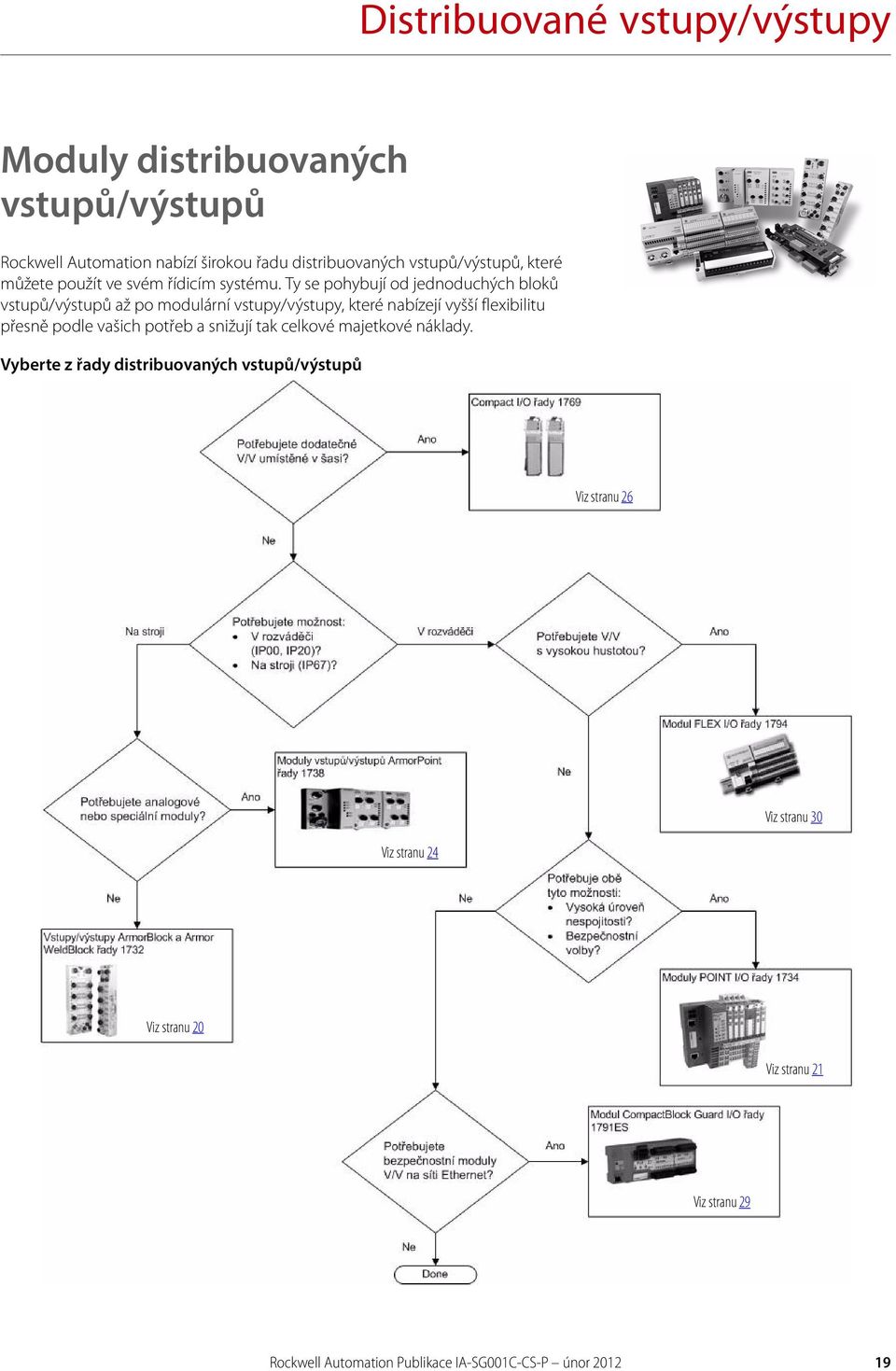

19 Distribuované vstupy/výstupy Moduly distribuovaných vstupů/výstupů Rockwell Automation nabízí širokou řadu distribuovaných vstupů/výstupů, které můžete použít ve svém řídicím systému. Ty se pohybují od jednoduchých bloků vstupů/výstupů až po modulární vstupy/výstupy, které nabízejí vyšší flexibilitu přesně podle vašich potřeb a snižují tak celkové majetkové náklady. Vyberte z řady distribuovaných vstupů/výstupů Viz stranu 26 Viz stranu 24 Viz stranu 30 Viz stranu 20 Viz stranu 21 Viz stranu 29 Rockwell Automation Publikace IA-SG001C-CS-P únor

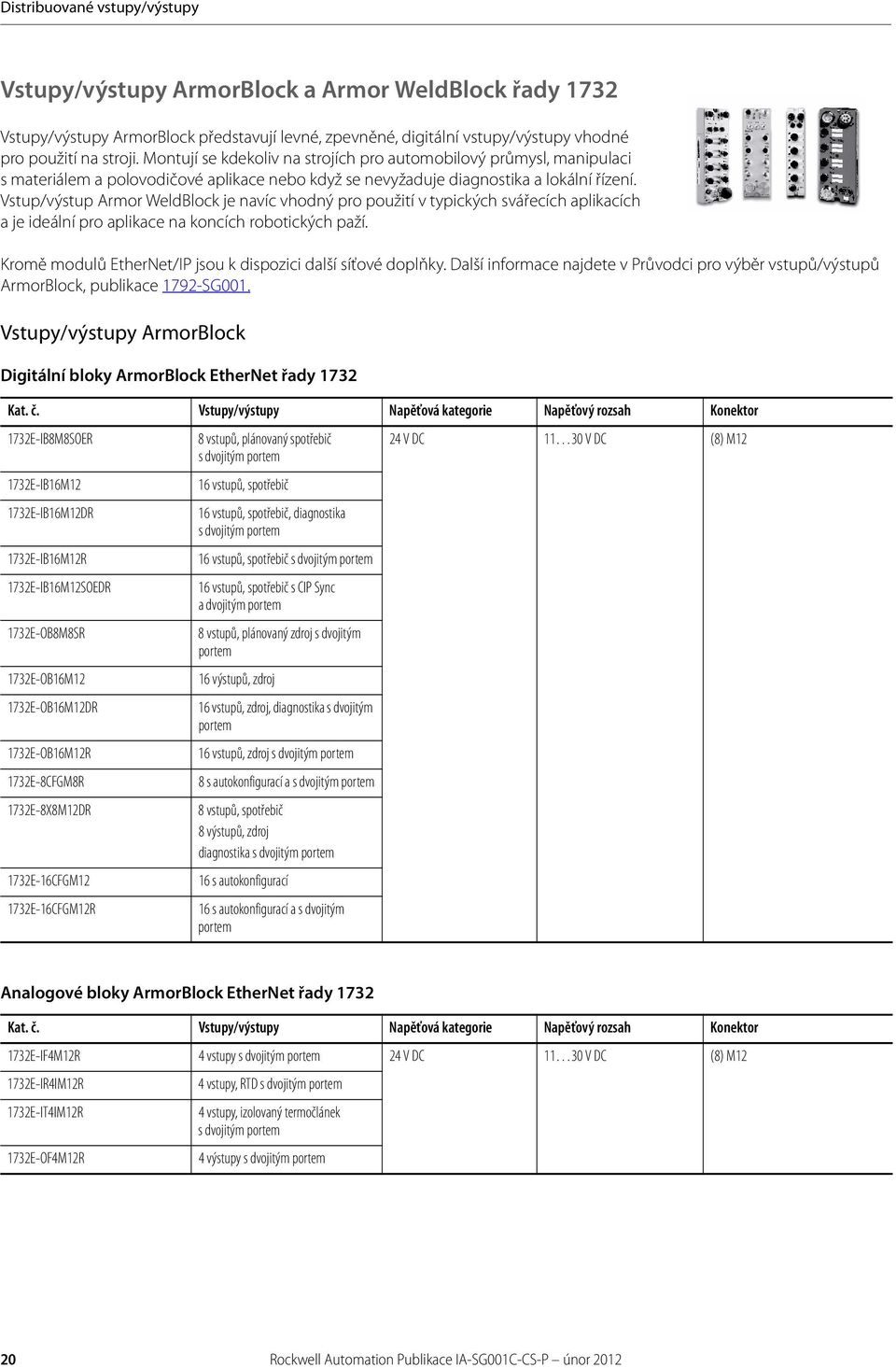

20 Distribuované vstupy/výstupy Vstupy/výstupy ArmorBlock a Armor WeldBlock řady 1732 Vstupy/výstupy ArmorBlock představují levné, zpevněné, digitální vstupy/výstupy vhodné pro použití na stroji. Montují se kdekoliv na strojích pro automobilový průmysl, manipulaci s materiálem a polovodičové aplikace nebo když se nevyžaduje diagnostika a lokální řízení. Vstup/výstup Armor WeldBlock je navíc vhodný pro použití v typických svářecích aplikacích a je ideální pro aplikace na koncích robotických paží. Kromě modulů EtherNet/IP jsou k dispozici další síťové doplňky. Další informace najdete v Průvodci pro výběr vstupů/výstupů ArmorBlock, publikace 1792-SG001. Vstupy/výstupy ArmorBlock Digitální bloky ArmorBlock EtherNet řady 1732 Kat. č. Vstupy/výstupy Napěťová kategorie Napěťový rozsah Konektor 1732E-IB8M8SOER 1732E-IB16M E-IB16M12DR 1732E-IB16M12R 1732E-IB16M12SOEDR 1732E-OB8M8SR 1732E-OB16M E-OB16M12DR 1732E-OB16M12R 1732E-8CFGM8R 1732E-8X8M12DR 1732E-16CFGM E-16CFGM12R 8 vstupů, plánovaný spotřebič sdvojitým portem 16 vstupů, spotřebič 16 vstupů, spotřebič, diagnostika sdvojitým portem 16 vstupů, spotřebič s dvojitým portem 16 vstupů, spotřebič s CIP Sync advojitým portem 8 vstupů, plánovaný zdroj s dvojitým portem 16 výstupů, zdroj 16 vstupů, zdroj, diagnostika s dvojitým portem 16 vstupů, zdroj s dvojitým portem 8 s autokonfigurací a s dvojitým portem 8 vstupů, spotřebič 8 výstupů, zdroj diagnostika s dvojitým portem 16 s autokonfigurací 16 s autokonfigurací a s dvojitým portem 24 V DC V DC (8) M12 Analogové bloky ArmorBlock EtherNet řady 1732 Kat. č. Vstupy/výstupy Napěťová kategorie Napěťový rozsah Konektor 1732E-IF4M12R 4 vstupy s dvojitým portem 24 V DC V DC (8) M E-IR4IM12R 1732E-IT4IM12R 1732E-OF4M12R 4 vstupy, RTD s dvojitým portem 4 vstupy, izolovaný termočlánek sdvojitým portem 4 výstupy s dvojitým portem 20 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

21 Distribuované vstupy/výstupy Vstupy/výstupy Armor WeldBlock Digitální bloky ArmorBlock WeldBlock EtherNet řady 1732 Kat. č. Vstupy/výstupy Napěťová kategorie Napěťový rozsah Konektor 1732E-IB16M12W 16 vstupů, spotřebič 24 V DC V DC Rychloodpojitelný M E-16CFGM12W 16 s autokonfigurací Moduly POINT I/O řady 1734 Díky obsáhlým možnostem diagnostiky a konfigurovatelnosti je možno systém POINT I/O snadno použít téměř v každém automatizovaném systému. Díky použití na panelech vzdálených zařízení a panelech lokálního řízení a přístupu z mnoha míst včetně internetu umožňují moduly POINT I/O hladkou integraci a standardizaci, která pomáhá snížit systémové náklady a nároky na prostor. Některé moduly jsou k dispozici i v provedení s pouzdřením máčením. Více informací si vyžádejte u společnosti Rockwell Automation. Další informace o všech modulech najdete v Průvodci pro výběr modulu POINT I/O, publikace 1734-SG001. Střídavé digitální moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice Proud PointBus 1734-IA2 2 vstupy 120 V AC V AC 1734-TB, 1734-TBS, 1734-TOP, 1734-IA4 4 vstupy 120 V AC V AC 1734-TOPS 1734-IM2 2 vstupy 220 V AC V AC 1734-IM4 4 vstupy 220 V AC V AC 1734-OA2 2 výstupy 120/220 V AC V AC 1734-OA4 4 výstupy 120/220 V AC V AC 75 ma Stejnosměrné digitální moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice Proud PointBus 1734-IB2 2 vstupy, spotřebič 24 V DC 10 28,8 V DC 1734-TB, 1734-TBS 75 ma 1734-IB4 4 vstupy, spotřebič 1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S 1734-IB4D 4 vstupy, diagnostický spotřebič 11 28,8 V DC 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS 1734-IB8 8 vstupů, spotřebič 10 28,8 V DC 1734-TB, 1734-TBS 75 ma 1734-IB8S 8 vstupů, spotřebič, bezpečnostní certifikace 11 28,8 V DC 1734-TB, 1734-TOP, 1734-TOP IV2 2 vstupy, zdroj 10 28,8 V DC 1734-TB, 1734-TBS 75 ma 1734-IV4 4 vstupy, zdroj 1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S 1734-IV8 8 vstupů, zdroj 1734-TB, 1734-TBS 50 ma 175 ma Rockwell Automation Publikace IA-SG001C-CS-P únor

22 Distribuované vstupy/výstupy Stejnosměrné digitální moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice Proud PointBus 1734-OB2 2 výstupy, zdroj 24 V DC 10 28,8 V DC 1734-TB, 1734-TBS 75 ma 1734-OB2E 2 výstupy, zdroj, elektronicky chráněné 1734-OB2EP 2 výstupy, zdroj, elektronicky chráněné, vysoký proud s rychlým spínáním 1734-OB OB4E 1734-OB OB8E 1734-OB8S 1734-OV2E 1734-OV4E 1734-OV8E 4 výstupy, zdroj 4 výstupy, zdroj, elektronicky chráněné 8 výstupů, zdroj 8 výstupů, zdroj, elektronicky chráněné 8 výstupů, zdroj, bezpečnostní certifikace 2 výstupy, spotřebič, elektronicky chráněné 4 výstupy, spotřebič, elektronicky chráněné 8 výstupů, spotřebič, elektronicky chráněné 1734-TB, 1734-TOP, 1734-TOP3 190 ma 24 V DC 10 28,8 V DC 1734-TB, 1734-TBS 75 ma CFG 8, s autokonfigurací 24 V DC 11 28,8 V DC 1734-TB, 1734-TBS, 1734-TOP, CFGDLX 8, s autokonfigurací, s DeviceLogix 1734-TOPS 100 ma Kontaktní moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Napěťový rozsah Svorkovnice Proud PointBus 1734-OW OW4 2 relé normálně rozepnuté, tvar A 4 relé normálně rozepnuté, tvar A 5 28,8 V DC při 2,0 A odporový 48 V DC při 0,5 A odporový 125 V DC při 0,25 A odporový 1734-OX2 2 oddělená relé normálně rozepnuté/sepnuté, 125 V DC při 2,0 A odporový tvar C 240 V DC při 2,0 A odporový 1734-TB, 1734-TBS 80 ma 100 ma Analogové moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Rozsah Rozlišení Svorkovnice Proud PointBus 1734-IE2C 2 vstupy, uzemněné 0 20 ma, 4 20 ma 16 bitů 1734-TB, 1734-TBS 75 ma 1734-IE4C 1734-IE4S 4 vstupy, uzemněné 4 vstupy, uzemněné, bezpečnostní 0 20 ma, 4 20 ma ±5 V, 0 5 V, ±10 V, 0 10 V 12 bitů 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS, 1734-TOP3, 1734-TOP3S 1734-IE8C 8 vstupů, uzemněné 0 20 ma, 4 20 ma 16 bitů 1734-TB, 1734-TBS 75 ma 1734-IE2V 2 vstupy, diferenciální ±10 V, 0 10 V 15 bitů + znaménko 1734-OE2C 2 výstupy, uzemněné 0 20 ma, 4 20 ma 13 bitů 1734-OE4C 4 výstupy, uzemněné 0 20 ma, 4 20 ma 13 bitů 1734-OE2V 2 výstupy, uzemněné ±10 V, 0 10 V 14 bitů (13 + znaménko) 110 ma 22 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

23 Distribuované vstupy/výstupy RTD/termočlánkové moduly POINT I/O řady 1734 Kat. č. Vstupy/výstupy Podporovaná čidla Rozlišení Svorkovnice Proud PointBus 1734-IR2 2 RTD vstupy, uzemněné 100, 200 platina , 200 platina měď , 120 nikl nikl nikl-železo IR2E 2 RTD vstupy, elektronicky jištěné, uzemněné 100 platina IT2I 2 termočlákové vstupy, uzemněné Typy termočlánků B, C, E, J, K, N, R, S, T ±75 mv 16 bitů 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS 16 bitů 220 ma 15 bitů + znaménko 1734-TBCJC 175 ma Čítačové moduly POINT I/O řady 1734 Kat. č. Čítače Napěťová kategorie Vstupní frekvence Svorkovnice Proud PointBus 1734-IJ 1 5 V DC 1,0 MHz konfigurace čítač a snímač polohy X TB, 1734-TBS 160 ma 1734-IK V DC (bez filtru) 500 khz konfigurace snímač polohy X2 (bez filtru) 1734-VHSC5 1 5 V DC 250 khz konfigurace snímač polohy X4 (bez filtru) 180 ma 1734-VHSC V DC Kromě modulů EtherNet/IP jsou k dispozici další doplňky. Další informace najdete v Průvodci pro výběr modulu POINT I/O, publikace 1734-SG001. Moduly adaptéru POINT I/O řady 1734 Síť Modul Popis Proud PointBus EtherNet/IP 1734-AENT Adaptér EtherNet/IP pro kroucenou dvojlinku 700 ma 1734-AENTR Modul adaptéru vstupů/výstupů EtherNet/IP se 2 porty, topologie hvězdy, stromu, přímky nebo kruhu 800 ma Rockwell Automation Publikace IA-SG001C-CS-P únor

24 Distribuované vstupy/výstupy Moduly vstupů/výstupů ArmorPoint řady 1738 Na základě architektury POINT I/O přidává ArmorPOINT zdokonalené charakteristiky prostředí s modulárním provedením a elektronickými schopnostmi typu nainstaluj a pracuj. Funkce rychlého odpojení umožňuje méně bodů poruchy. Další informace najdete v Průvodci pro výběr modulu ArmorPoint I/O, publikace 1738-SG001. Střídavé digitální moduly ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Typ svorkovnice 1738-IA2M12AC3 2 vstupy 120 V AC V AC AC micro 3 piny 75 ma 1738-IA2M12AC4 2 vstupy 120 V AC V AC AC micro 4 piny 1738-OA2M12AC3 2 výstupy 120/220 V AC V AC AC 3 piny Proud PointBus Stejnosměrné digitální moduly ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Typ svorkovnice 1738-IB2M12 2 vstupy, spotřebič 24 V DC 10 28,8 V DC DC micro (M12) 75 ma 1738-IB4M12 4 vstupy, spotřebič DC micro (M12) 1738-IB4DM12 4 vstupy, spotřebič, diagnostika 11 28,8 V DC DC micro (M12) 50 ma 1738-IB4M8 4 vstupy, spotřebič 10 28,8 V DC Pico 3 piny (M8) 75 ma 1738-IB8M12 8 vstupů, spotřebič DC micro (M12) 1738-IB8M23 8 vstupů, spotřebič M IB8M8 8 vstupů, spotřebič Pico 3 piny (M8) 1738-IB16DM12 16 vstupů, spotřebič, diagnostika DC micro (M12) 1738-IV8M12 8 vstupů, zdroj DC micro (M12) 1738-IV4M12 4 vstupy, zdroj DC micro (M12) 1738-IV8M23 8 vstupů, zdroj M IV8M8 8 vstupů, zdroj Pico 3 piny (M8) 1738-OB2EM12 2 výstupy, zdroj 24 V DC 10 28,8 V DC DC micro (M12) 75 ma 1738-OB2EPM12 2 výstupy, zdroj DC micro (M12) 1738-OB4EM12 4 výstupy, zdroj DC micro (M12) 1738-OB4EM8 4 výstupy, zdroj Pico 3 piny (M8) 1738-OB8EM12 8 výstupů, zdroj DC micro (M12) 1738-OB8EM23 8 výstupů, zdroj M OB8EM8 8 výstupů, zdroj Pico 3 piny (M8) 1738-OB16EM12 16 výstupů, zdroj DC micro (M12) 150 ma 1738-OB16E25DS 16 výstupů, zdroj Konektor D-shell 1738-OB16E19M23 16 výstupů, zdroj M OV4EM12 4 výstupy, spotřebič DC micro (M12) 75 ma Proud PointBus 24 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

25 Distribuované vstupy/výstupy Stejnosměrné digitální moduly ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí CFGM CFGM CFGDLXM CFGDLXM CFGDLXM23 8 konfigurovatelných, zdroj nebo spotřebič 8 konfigurovatelných, zdroj nebo spotřebič, s DeviceLogix Typ svorkovnice 24 V DC V DC Pico 3 piny (M8) 75 ma M23 Pico 3 piny (M8) DC micro (M12) M23 Proud PointBus Výstupní moduly kontaktů ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Napěťová kategorie Odpor kontaktu Typ svorkovnice Proud PointBus 1738-OW4M12 4 relé, normálně rozepnutá, tvar A, oddělená 24 V DC 30 m DC micro (M12) 80 ma 1738-OW4M12AC AC micro 4 piny Analogové moduly ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Rozsah Rozlišení Typ svorkovnice Proud PointBus 1738-IE2CM12 2 vstupy, uzemněné 0 20 ma, 4 20 ma 16 bitů DC micro (M12) 75 ma 1738-IE4CM12 4 vstupy, uzemněné 0 20 ma, 4 20 ma 16 bitů 1738-IE2VM12 2 vstupy, uzemněné ±10 V, 0 10 V 15 bitů + znaménko 1738-OE2CM12 2 výstupy, uzemněné 0 20 ma, 4 20 ma 13 bitů DC micro (M12) 75 ma 1738-OE4CM12 4 výstupy, uzemněné 0 20 ma, 4 20 ma 16 bitů 1738-OE2VM12 2 výstupy, uzemněné ±10 V, 0 10 V 14 bitů (13 + znaménko) RTD/termočlánkové moduly ArmorPoint řady 1738 Kat. č. Vstupy/výstupy Podporovaná čidla Rozlišení Typ svorkovnice Proud PointBus 1738-IR2M12 2 RTD vstupy, uzemněné 100, 200 platina , 200 platina měď , 120 nikl nikl IT2IM12 2 termočlákové vstupy, uzemněné Typy termočlánků B, C, E, J, K, N, R, S, T ±75 mv 16 bitů DC micro (M12) 220 ma 15 bitů + znaménko 175 ma Čítačové moduly ArmorPoint řady 1738 Kat. č. Čítače Napěťová kategorie Vstupní frekvence Typ svorkovnice Proud PointBus 1738-IJM V DC 1,0 MHz konfigurace čítač a snímač polohy X1 (bez filtru) M ma 1738-VHSC24M V DC 500 khz konfigurace snímač polohy X2 (bez filtru) 250 khz konfigurace snímač polohy X4 (bez filtru) 110 ma Rockwell Automation Publikace IA-SG001C-CS-P únor

26 Distribuované vstupy/výstupy Kromě modulů EtherNet/IP jsou k dispozici další síťové doplňky. Další informace najdete v Průvodci pro výběr modulu ArmorPoint I/O, publikace 1738-SG001. Moduly adaptéru ArmorPoint I/O řady 1738 Síť Modul Popis Typ svorkovnice Napájení EtherNet/IP 1738-AENT Adaptér vstupů/výstupů EtherNet/IP pro kroucenou dvojlinku Rychloodpojitelný M12 30 ma při 24 V DC 1738-AENTR Modul adaptéru EtherNet/IP se 2 porty, topologie hvězdy, stromu, přímky nebo kruhu Rychloodpojitelný M Moduly Compact I/O Moduly Compact I/O nabízejí zdokonalení a flexibilitu na jedinečné, patentované platformě vstupů/výstupů. Řada Compact I/O je optimalizována pro použití s řídicími systémy CompactLogix a s příslušným síťovým adaptérem může fungovat jako distribuované vstupy/výstupy. Bezrámové provedení, které ale disponuje vlastnostmi rámového, mohou snížit náklady na vývoj sklad náhradních dílů. Střídavé digitální moduly Compact I/O řady 1769 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-IA8I 8 vstupů, jednotlivě oddělené 100/120 V AC V AC, Hz 1769-IA16 16 vstupů 100/120 V AC V AC, Hz 1769-IM12 12 vstupů 200/240 V AC V AC, Hz 1769-OA8 8 výstupů 100/240 V AC V AC, Hz 1769-OA16 16 výstupů 100/240 V AC V AC, Hz 90 ma při 5,1 V ma při 5,1 V ma při 5,1 V ma při 5,1 V ma při 5,1 V 8 26 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

27 Distribuované vstupy/výstupy Stejnosměrné digitální moduly Compact I/O řady 1769 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-IG16 16 vstupů 5 V DC TTL 4,5 5,5 V DC 120 ma při 5,1 V IQ16 16 vstupů 24 V DC spotřebič/zdroj V DC při 30 C (86 F) 10 26,4 V DC při 60 C (140 F) 1769-IQ16F 16 vstupů, vysokorychlostní 24 V DC spotřebič/zdroj V DC při 30 C (86 F) 10 26,4 V DC při 60 C (140 F) 1769-IQ32 32 vstupů 24 V DC spotřebič/zdroj V DC při 30 C (86 F) 10 26,4 V DC při 60 C (140 F) 115 ma při 5,1 V ma při 5,1 V ma při 5,1 V IQ32T 32 vstupů 24 V DC spotřebič/zdroj 20,4 26,4 V DC při 60 C (140 F) 170 ma při 5,1 V IQ6XOW4 6 vstupů 4 výstupy 24 V DC spotřebič/zdroj Střídavé/stejnosměrné výstupy spínacího reléového kontaktu V DC při 30 C (86 F) 10 26,4 V DC při 60 C (140 F) 105 ma při 5,1 V 50 ma při 24 V 1769-OB8 8 výstupů 24 V DC zdroj 20,4 26,4 V DC 145 ma při 5,1 V OB16 16 výstupů 24 V DC zdroj 20,4 26,4 V DC 200 ma při 5,1 V OB16P 16 výstupů, chráněné 24 V DC zdroj 20,4 26,4 V DC 160 ma při 5,1 V OB32 32 výstupů 24 V DC zdroj 20,4 26,4 V DC 300 ma při 5,1 V OB32T 32 výstupů 24 V DC zdroj 10,2 26,4 V DC 220 ma při 5,1 V OG16 16 výstupů 5 V DC TTL 4,5 5,5 V DC 200 ma při 5,1 V OV16 16 výstupů 24 V DC spotřebič 20,4 26,4 V DC 200 ma při 5,1 V OV32T 32 výstupů 24 V DC spotřebič 10,2 26,4 V DC 300 ma při 5,1 V 8 8 Kontaktní moduly Compact I/O řady 1769 Kat. č. Vstupy/výstupy Rozsah provozního napětí Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-OW8 8 výstupů V AC V DC 1769-OW8I 8 výstupů, jednotlivě oddělené V AC V DC 1769-OW16 16 výstupů V AC V DC 125 ma při 5,1 V 100 ma při 24 V 125 ma při 5,1 V 100 ma při 24 V 205 ma při 5,1 V 180 ma při 24 V Rockwell Automation Publikace IA-SG001C-CS-P únor

28 Distribuované vstupy/výstupy Analogové moduly Compact I/O řady 1769 Kat. č. Vstupy/výstupy Rozsah Rozlišení Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-IF IF4I 1769-IF8 4 vstupy, diferenciální nebo uzemněné 4 vstupy, diferenciální nebo uzemněné, individuálně oddělené 8 vstupů, diferenciální nebo jednotlivě oddělené ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma 14 bitů (unipolární) 14 bitů plus znaménko (bipolární) 16 bitů (unipolární) 15 bitů plus znaménko (bipolární) 16 bitů (unipolární) 15 bitů plus znaménko (bipolární) 1769-IF16C 16 vstupů, uzemněné 0 20 ma, 4 20 ma 16 bitů (unipolární) 15 bitů plus znaménko (bipolární) 1769-IF16V 16 vstupů, diferenciální ±10 V, 0 10 V, 0 5 V, 1 5 V 16 bitů (unipolární) 15 bitů plus znaménko (bipolární) 1769-IF4XOF IF4FXOF2F 4 diferenciální nebo uzemněné vstupy 2 uzemněné výstupy 4 rychlé diferenciální nebo uzemněné vstupy 2 rychlé uzemněné výstupy 0 10 V 0 20 ma ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma 1769-OF2 2 výstupy, uzemněné ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma 1769-OF4 4 výstupy, uzemněné ±10 V, 0 10 V, 0 5 V, 1 5 V 0 20 ma, 4 20 ma Vstup: 8 bitů plus znaménko Výstup: 8 bitů plus znaménko Vstup: 14 bitů (unipolární) 14 bitů plus znaménko (bipolární) Výstup: 13 bitů (unipolární) 13 bitů plus znaménko (bipolární) 14 bitů (unipolární) 14 bitů plus znaménko (bipolární) 15 bitů plus znaménko, unipolární abipolární 120 ma při 5,1 V 60 ma při 24 V 145 ma při 5,1 V 125 ma při 24 V 120 ma při 5,1 V 70mA při 24 V 190 ma při 5,1 V 70 ma při 24 V 190 ma při 5,1 V 70 ma při 24 V 120 ma při 5,1 V 160 ma při 24 V 220 ma při 5,1 V 120 ma při 24 V 120 ma při 5,1 V 120 ma při 24 V 120 ma při 5,1 V 170 ma při 24 V RTD/termočlánkové moduly Compact I/O řady 1769 Kat. č. Vstupy/výstupy Podporovaná čidla Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-IR6 6 vstupů RTD 100, 200, 500, 1000 platina , 200, 500, 1000 platina nikl nikl nikl-železo , 0 500, , IT6 6 jednotek termočlánků Typy termočlánků B, C, E, J, K, N, R, S, T ±50 V, ±100 V 100 ma při 5,1 V 45 ma při 24 V 100 ma při 5,1 V 45 ma při 24 V 8 8 Speciální moduly Compact I/O řady 1769 Kat. č. Popis Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1769-ARM Modul k rezervaci adres zásuvných pozic 60 ma při 5,1 V ASCII Rozhraní se zařízeními RS-232, RS-485 a RS-422 ASCII 425 ma při 5,1 V BOOLEAN Aktivace určitého výstupu na základě změny stavu daného vstupu 220 ma při 5,1 V HSC Čítací modul, který je schopen reagovat na vysokorychlostní vstupní signály 245 ma při 5,1 V SM1 Připojení k měničům třídy PowerFlex 7 a dalším hostitelským zařízením založených na DPI 280 ma při 5,1 V SM2 Připojení k měničům třídy PowerFlex 4 a dalším zařízením slave na Modbus RTU 350 ma při 5,1 V 4 28 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

29 Distribuované vstupy/výstupy Komunikační moduly sítě EtherNet/IP Compact I/O řad 1768 a 1769 Kat. č. Popis Odběr proudu Výkonnost napájecího zdroje z hlediska vzdálenosti od něj 1768-ENBT Modul můstku 1768 pro komunikací přes EtherNet/IP 834 ma při 5,1 V 1768-EWEB Ethernetový modul síťového serveru ma při 5,1 V 1768-M04SE Moduly rozhraní SERCOS 1768 CompactLogix, 4 osy 969 ma při 5,1 V Přídavné moduly dodávané přes partnery Encompass Řídicí systém CompactLogix Encompass Partner Moduly Řídicí systém 1769-L2x Řídicí systém 1769-L3x Řídicí systém 1768-L4x Advanced Micro Controls, Inc. Hardy Instruments ProSoft Technology Spectrum Controls Modul pro krokové motory Modul rezolveru Modul váhový Řešení protokolů modul MVI Analogový + HART vstup a výstup Řídicí systém 1768-L4x Advanced Micro Controls, Inc. Programovatelný koncový spínač Modul rozhraní SSI/LDT Bihl+Wiedemann GmbH Modul podřízeného skeneru Asi Helm Instrument Co. Inc. Vstupní modul rezolveru Vstupní modul tenzometru Vstupní modul váhový Hiprom Technologies ProSoft Technology Synchronizace času GPS Vývoj aplikací v jazyku C Jednotka vyhodnocení průtoku podle AGA/API Více informací o programu Encompass najdete na stránce Modul CompactBlock Guard I/O řady 1791ES Moduly CompactBlock Guard I/O mají bezpečnostní certifikaci pro použití v bezpečnostních aplikacích. Moduly Guard I/O vykonávají detekci poruch na úrovni vstupů/výstupů a zařízení v terénu a tím zvyšuje ochranu obsluhy. Je ideální pro aplikace vyžadující bloky distribuovaných vstupů/výstupů v blízkosti čidel a akčních členů. Kompaktní konstrukce a elektronické provedení umožňuje výměnu modulu během chvilky a snižuje potřebu speciální údržby nebo školení. Další informace najdete v Profilech produktů CompactBlock Guard I/O na EtherNet/IP, publikace 1791ES-PP001. Stejnosměrné digitální bloky 1791ES CompactBlock Guard I/O EtherNet/IP Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí 24 V DC 1791ES-IB8XOBV4S 1791ES-IB16 8 vstupů, spotřebič 4 výstupy, spotřebič/zdroj 16 vstupů, spotřebič 24 V DC 19,2 28,8 V DC 250 ma Rockwell Automation Publikace IA-SG001C-CS-P únor

30 Distribuované vstupy/výstupy Modul FLEX I/O řady 1794 Moduly FLEX I/O nabízejí funkci modulu vstupů/výstupů instalovaného do většího roštu bez vyšších nároků na prostor. Modul FLEX I/O nabízí efektivnost nákladů, flexibilitu, modularitu a spolehlivost. Některé moduly jsou k dospozici i ve verzi s pouzdřením máčením a pro extrémní prostředí. U řady 1797 FLEX Ex I/O se dodávají vstupní/ moduly s vnitřním jištěním. Více informací si vyžádejte u společnosti Rockwell Automation. Další informace o všech modulech najdete v Průvodci pro výběr modulu FLEX I/O a FLEX Ex I/O, publikace 1794-SG002. AC digitální moduly FLEX řady 1794 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice 1794-IA IA8I 8 vstupů Samostatně oddělené 120 V AC V AC 1794-TBN, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD 1794-IA16 16 vstupů 120 V AC V AC 1794-TB3, 1794-TB3S, 1794-TBN 1794-IM8 8 vstupů 220 V AC V AC 1794-TBN 1794-IM16 16 vstupů 220 V AC V AC 1794-TBN 1794-OA8 8 výstupů 120 V AC V AC 1794-TBNF, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TBKD 1794-OA16 16 výstupů 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TBN, 1794-TBKD 1794-OM8 8 výstupů 220 V AC V AC 1794-TBNF, 1794-TBN 1794-OM16 16 výstupů 220 V AC V AC 1794-TBNF, 1794-TBN DC digitální moduly FLEX řady 1794 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice 1794-IG16 16 vstupů 5 V DC TTL 0,2 0,8 V DC 1794-TB3, 1794-TB3S 1794-IB8 8 vstupů, spotřebič 24 V DC 10 31,2 V DC 1794-TB3, 1794-TB3S 1794-IB16 16 vstupů, spotřebič 24 V DC 10 31,2 V DC 1794-TB3, 1794-TB3S 1794-IB16D 16 vstupů, spotřebič, diagnostika 1794-TB32, 1794-TB32S 1794-IV16 16 vstupů, zdroj 24 V DC 10 31,2 V DC 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBK 1794-IB32 32 vstupů, spotřebič 24 V DC 19,2 31,2 V DC 1794-TB32, 1794-TB32S 1794-IV32 32 vstupů, zdroj 24 V DC 19,2 31,2 V DC 1794-TB32, 1794-TB32S 1794-IC16 16 vstupů, spotřebič 48 V DC V DC 1794-TB3, 1794-TB3S 1794-IH16 16 vstupů, spotřebič 125 V DC V DC 1794-TB3, 1794-TB3S 1794-OB8 8 výstupů, zdroj 24 V DC 10 31,2 V DC 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD 1794-OB8EP 8 výstupů, zdroj, chráněné 19,2 31,2 V DC 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TBN, 1794-TBKD 1794-OB OB16P 16 výstupů, zdroj Chráněné 24 V DC 10 31,2 V DC 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD 1794-OB16D 16 výstupů, zdroj, diagnostika 1794-TB3, 1794-TB3S, 1794-TBKD 1794-OB32P 32 výstupů, zdroj 24 V DC 10 31,2 V DC 1794-TB32, 1794-TB32S 1794-OG16 16 výstupů 5 V DC TTL 0 0,4 V DC 1794-TB3, 1794-TB3S 1794-OV OV16P 16 výstupů, spotřebič Chráněné 24 V DC 10 31,2 V DC 1794-TB3, 1794-TB3S 30 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

31 Distribuované vstupy/výstupy DC digitální moduly FLEX řady 1794 Kat. č. Vstupy/výstupy Napěťová kategorie Rozsah provozního napětí Svorkovnice 1794-OV32 32 výstupů, spotřebič 24 V DC 10 31,2 V DC 1794-TB32, 1794-TB32S 1794-OC16 16 výstupů, zdroj 48 V DC V DC při 45 C (113 F) 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TBKD 55 V DC při 55 C (131 F) 1794-IB10XOB IB16XOB16P 10 vstupů, spotřebič 6 výstupů, zdroj Chráněné 24 V DC 10 31,2 V DC 1794-TB3, 1794-TB3S Výstupní moduly kontaktů FLEX řady 1794 Kat. č. Vstupy/výstupy Rozsah provozního napětí Svorkovnice 1794-OW8 8 oddělených kontaktů relé, normálně rozepnuté 5 30 V DC při 2,0 A odporové 125 V DC při 0,22 A odporové 125 V AC při 2,0 A odporové 240 V AC při 2,0 A odporové 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TBNF Analogové moduly FLEX řady 1794 Kat. č. Vstupy/výstupy Rozsah Rozlišení Svorkovnice 1794-IE8 8 vstupů, uzemněné ±10 V, 0 10 V 0 20 ma, 4 20 ma 1794-IE8H 8 vstupů, uzemněné Rozhraní HART ±10 V, 0 10 V 0 20 ma, 4 20 ma 1794-IF4I 4 vstupy, jednotlivě oddělené ±10 V, 0 10 V, ±5 V, 0 5 V 0 20 ma, 4 20 ma, ±20 ma 1794-IF8IH 1794-IE12 8 vstupů, jednotlivě oddělené Rozhraní HART 12 vstupů, uzemněné, neoddělené 1794-OE4 4 výstupy, uzemněné ±10 V, 0 10 V 0 20 ma, 4 20 ma 1794-OE8H 8 výstupů, uzemněné ±10 V, 0 10 V 0 20 ma, 4 20 ma 12 bitů unipolární 11 bitů + znaménko bipolární 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS 16 bitů 1794-TB3G nebo 1794-TB3GS 16 bitů unipolární 15 bitů + znaménko bipolární 0 20 ma, 4 20 ma 16 bitů unipolární 15 bitů + znaménko bipolární 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN 1794-TB3, 1794-TB3S 0 20 ma, 4 20 ma 16 bitů 1794-TB3G, 1794-TB3GS 12 bitů + znaménko 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN 13 bitů 1794-TB3G, 1794-TB3GS 1794-OE12 12 výstupů, uzemněné 0 20 ma, 4 20 ma 16 bitů 1794-TB3G, 1794-TB3GS 1794-OF4I 4 výstupy, jednotlivě oddělené ±10 V, 0 10 V, ±5 V, 0 5 V 0 20 ma, 4 20 ma 1794-OF8IH 1794-IE4XOE IE8XOE IF2XOF2I 8 výstupů, jednotlivě oddělené, uzemněné, rozhraní HART 4 vstupy 2 uzemněné výstupy 8 uzemněných vstupů 4 výstupy 2 oddělené vstupy 2 výstupy 15 bitů + znaménko 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN 0 20 ma, 4 20 ma 16 bitů unipolární 1794-TB3, 1794-TB3S ±10 V, 0 10 V 0 20 ma, 4 20 ma 12 bitů unipolární 11 bitů + znaménko bipolární 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS 0 20 ma, 4 20 ma 16 bitů 1794-TB3G, 1794-TB3GS ±10 V, 0 10 V, ±5 V, 0 5 V 0 20 ma, 4 20 ma, ±20 ma 16 bitů unipolární 15 bitů + znaménko bipolární 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN Rockwell Automation Publikace IA-SG001C-CS-P únor

32 Distribuované vstupy/výstupy RTD/termočlánkové moduly FLEX řady 1794 Kat. č. Vstupy/výstupy Podporovaná čidla Rozlišení Svorkovnice 1794-IR8 8 RTD vstupů, tenzometr 100, 200 platina , 200 platina měď , 120 nikl nikl IRT8 8 RTD/termočlánkových vstupů, tenzometr 100, 200 platina , 200 platina měď , 120 nikl nikl mv DC termočlánek mv DC RTD odpor 1794-IT8 6 termočlánkových vstupů Typy termočlánků B, E, J, K, N, R, S, T ±76,5 mv 16 bitů 1794-TB3, 1794-TB2, 1794-TB3S, 1794-TB3T, 1794-TB3TS 14 bitů 1794-TB3G, 1794-TB3GS 16 bitů 1794-TB3T, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3TS Čítačové moduly FLEX řady 1794 Kat. č. Čítače Vstupní frekvence Svorkovnice 1794-IJ VHSC 2 frekvenční a 2 hradlové vstupy 2 výstupy 2 skupiny vstupních párů A/A, B/B a Z/Z 2 skupiny po khz vstup se sinusovým průběhem 1 32 khz vstup s pravoúhlým průběhem 1,0 MHz čítač a snímač polohy X1 (bez filtrů) 500 khz snímač polohy X2 (bez filtrů) 250 khz snímač polohy X4 (bez filtrů) 1794-TB3G, 1794-TB3GS 1794-TB3G, 1794-TB3GS 1794-ID2 2 skupiny vstupů A, B, Z, G 100 khz 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TBNF 1794-IP4 2 skupiny po khz 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TBNF Kromě modulů EtherNet/IP jsou k dispozici další síťové doplňky. Další informace o všech modulech najdete v Průvodci pro výběr modulu FLEX I/O a FLEX Ex I/O, publikace 1794-SG002. Adaptérové moduly FLEX řady 1794 Síť Modul Popis EtherNet/IP 1794-AENT Adaptér EtherNet/IP 1794-AENTR 1794-AENTRXT Adaptér EtherNet I/P, dvojitý port Adaptér EtherNet I/P, dvojitý port, extrémní teploty 32 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

33 Vizualizace Operátorské panely PanelView Plus Operátorské panely PanelView Plus poskytují obsluze dokonalý přehled o aplikaci a široké možnosti jeího řízení. Díky již nainstalovanému a aktivovanému softwaru FactoryTalk View Machine Edition se doba vývoje zkrátí. Vyberte si z řady operátorských panelů Panel View Plus Viz stranu 36 Viz stranu 36 Viz stranu 35 Viz stranu 34 Více informací najdete v publikaci Průvodce výběrem Vizualizační platformy, publikace VIEW-SG001. Rockwell Automation Publikace IA-SG001C-CS-P únor

34 Vizualizace Operátorské panely PanelView Plus Compact 34 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

35 Vizualizace Operátorské panely PanelView Plus 400 nebo 600 Rockwell Automation Publikace IA-SG001C-CS-P únor

36 Vizualizace Operátorské panely PanelView Plus 6 36 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

37 Integrované polohování Kinetix Servoměniče Kinetix Řešení pro integrované řízení pohybů Kinetix nabízejí souvislou integraci s řídicími systémy Logix společnosti Allen-Bradley, sítě s vysokým výkonem, servoměniče Allen-Bradley, motory a akčními členy a rozsáhlou znalostní databázi aplikací pro zavedení integrovaného řízení pohybu jako normy pro řízení strojů. Volba řady servoměničů Kinetix Viz stranu 38 Viz stranu 41 Viz stranu 38 Viz stranu 41 Viz stranu 39 Viz stranu 40 Více informací najdete v publikaci Průvodce výběrem Kinetix Motion Control, publikace GMC-SG001. Rockwell Automation Publikace IA-SG001C-CS-P únor

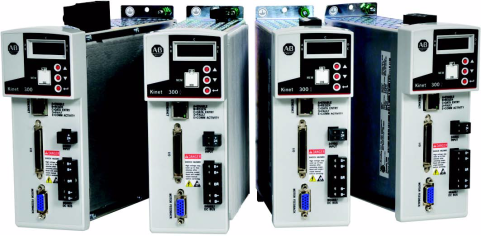

38 Integrované polohování Kinetix Servoměniče Kinetix 300 a 350 Indexační servoměniče Kinetix 300 EtherNet/IP nabízejí cenově výhodné řešení pro stroje s malým počet os. Jednoosý servoměnič Kinetix 350 nabízí škálovatelnost integrovaného řízení pohybu na síti EtherNet/IP. Měniče Kinetix 300 a 350 pro jednu osu nabízejí: Architekturu jediné standardní EtherNet/IP sítě Vestavěnou funkci bezpečného vypnutí krouticího momentu Širokou nabídku výkonů a napájecího napětí Servoměniče Kinetix 300 s bezpečným vypnutím krouticího momentu Kinetix 300 kat. č. Kinetix 300 popis Kinetix 350 kat. č. Kinetix 350 popis 2097-V31PR0 120/240 V AC, jednofázové, 2 A RMS, výkon 400 W, 240 V, bez filtru 2097-V31PR0-LM 120/240 V, jednofázové, 2 A, 0,4 kw, bez filtru (zdvojovač napětí 120 V) 2097-V31PR2 120/240 V AC, jednofázové, 4 A RMS, výkon 800 W, 240 V, bez filtru 2097-V31PR2-LM 120/240 V, jednofázové, 2 A, 0,8 kw, bez filtru (zdvojovač napětí 120 V) 2097-V32PR0 240 V AC, jednofázové, 2 A RMS, 400 W, integrovaný filtr 2097-V32PR0-LM 120/240 V, jednofázové, 2 A, 0,4 kw, integrální filtr 2097-V32PR2 240 V AC, jednofázové, 4 A RMS, 800 W, integrovaný filtr 2097-V32PR2-LM 240 V, jednofázové, 4 A, 0,8 kw, integrální filtr 2097-V32PR4 240 V AC, jednofázové, 8 A RMS, 1,7 kw, integrovaný filtr 2097-V32PR4-LM 240 V, jednofázové, 8 A, 1,7 kw, integrální filtr 2097-V33PR1 240 V AC, jednofázové nebo třífázové, 2 A RMS, 500 W, 2097-V33PR1-LM 240 V, jednofázové nebo třífázové, 2 A, 0,5 kw, bez filtru integrovaný filtr 2097-V33PR3 240 V AC, jednofázové nebo třífázové, 4 A RMS, 1 kw, bez filtru 2097-V33PR3-LM 240 V, jednofázové nebo třífázové, 4 A, 1 kw, bez filtru 2097-V33PR5 240 V AC, jednofázové nebo třífázové, 8 A RMS, 2 kw, bez filtru 2097-V33PR5-LM 240 V, jednofázové nebo třífázové, 8 A, 2 kw, bez filtru 2097-V33PR6 240 V AC, jednofázové nebo třífázové, 12 A RMS, 3 kw, bez filtru 2097-V33PR6-LM 240 V, jednofázové nebo třífázové, 12 A, 3 kw, bez filtru 2097-V34PR3 480 V AC, třífázové, 2 A RMS, 1 kw, bez filtru 2097-V34PR3-LM 480 V, třífázové, 2 A, 1 kw, bez filtru 2097-V34PR5 480 V AC, třífázové, 4 A RMS, 2 kw, bez filtru 2097-V34PR5-LM 480 V, třífázové, 4 A, 2 kw, bez filtru 2097-V34PR6 480 V AC, třífázové, 6 A RMS, 3 kw, bez filtru 2097-V34PR6-LM 480 V, třífázové, 8 A, 3 kw, bez filtru 38 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

39 Integrované polohování Kinetix Servoměniče Kinetix 6000 Charakteristikou řady Kinetix 6000 pro víceosé polohování je malá velikost, jednoduché zapojení a snadné použití. To z měniče Kinetix 6000 dělá ideální volbu pro výrobce strojů i koncové uživatele. Mezi cílové aplikace pro servoměniče Kinetix 6000 patří balení, manipulace s materiálem, zpracování a montáže: Zdokonalené schopnosti řízení umožňují vyšší přesnost a propustnost. Vestavěná bezpečnostní funkce: certifikace TÜV, SIL CL3, PLe, kategorie 3 bezpečnostních vlastností, řízení bezpečného vypnutí. Díky podstatnému snížení celkového počtu spojů snižuje modulární provedení dobu na zapojování a související náklady. Rozhraní SERCOS umožňuje souvislou integraci do platformy CompactLogix 1768 pro integrované řízení pohybu více os. Servoměniče Kinetix 6000 Kat. č. Kategorie Popis 2094-BC01-MP5 (-S) Integrovaný modul osy 460 V Kinetix 6000, 460 V AC, usměrňovač 6 kw, střídač 1,8 kw 2094-BC01-M01 (-S) 2094-BC02-M02 (-S) 2094-BC04-M03 (-S) 2094-BC07-M05 (-S) Kinetix 6000, 460 V AC, usměrňovač 6 kw, střídač 3,9 kw Kinetix 6000, 460 V AC, usměrňovač 15 kw, střídač 6,6 kw Kinetix 6000, 460 V AC, usměrňovač 28 kw, střídač 13,5 kw Kinetix 6000, 460 V AC, usměrňovač 45 kw, střídač 22 kw 2094-BMP5 (-S) Modul řízení osy 460 V Kinetix 6000, 460 V AC, střídač 1,8 kw 2094-BM01 (-S) 2094-BM02 (-S) 2094-BM03 (-S) 2094-BM05 (-S) Kinetix 6000, 460 V AC, střídač 3,9 kw Kinetix 6000, 460 V AC, střídač 6,6 kw Kinetix 6000, 460 V AC, střídač 13,5 kw Kinetix 6000, 460 V AC, střídač 22 kw 2094-AC05-MP5 (-S) Integrovaný modul osy 230 V Kinetix 6000, 230 V AC, usměrňovač 3 kw, střídač 1,2 kw 2094-AC05-M01 (-S) 2094-AC09-M02 (-S) 2094-AC16-M03 (-S) 2094-AC32-M05 (-S) Kinetix 6000, 230 V AC, usměrňovač 3 kw, střídač 1,9 kw Kinetix 6000, 230 V AC, usměrňovač 6 kw, střídač 3,4 kw Kinetix 6000, 230 V AC, usměrňovač 11 kw, střídač 5,5 kw Kinetix 6000, 230 V AC, usměrňovač 23 kw, střídač 11 kw 2094-AMP5 (-S) Modul řízení osy 230 V Kinetix 6000, 230 V AC, střídač 1,2 kw 2094-AM01 (-S) 2094-AM02 (-S) 2094-AM03 (-S) 2094-AM05 (-S) Kinetix 6000, 230 V AC, střídač 1,9 kw Kinetix 6000, 230 V AC, střídač 3,4 kw Kinetix 6000, 230 V AC, střídač 5,5 kw Kinetix 6000, 230 V AC, střídač 11 kw Rockwell Automation Publikace IA-SG001C-CS-P únor

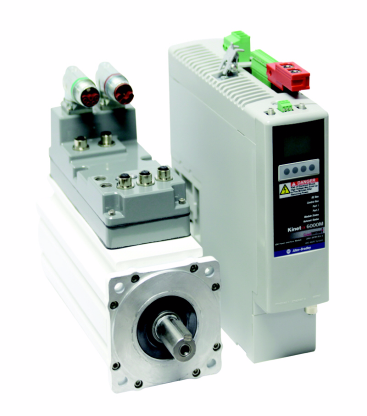

40 Integrované polohování Kinetix Integrovaný měnič s motorem Kinetix 6000M Integrovaný měnič s motorem Allen-Bradley Kinetix 6000M kombinuje technologie servomotoru Allen-Bradley řady MP s vysokým výkonem a servoměniče Kinetix 6000 do kompaktního balíčku, který poskytuje podstatnou úsporu prostoru v elektrickém zařízení a zjednodušení vedení kabeláže servosystému. Kinetix 6000M je navržený k hladké integraci s populárním víceosým systémem servoměničů Kinetix 6000 a jeho součástí je integrovaný modul rozhraní měnič-motor, který se montuje přímo na standardní silové vedení Kinetix Toto řešení umístěné přímo na stroji napomáhá zkrátit čas nutný k přidání nebo odebrání os servosystému a je k dispozici v provedení IP66/67 pro potravinářské provozy ve třech různých velikostech rámu s volitelnými přídržnými brzdami. Systém integrovaného měniče s motorem Kinetix 6000M sestává z jednotky integrovaného měniče s motorem, modulu napájecího rozhraní a kabelů pro hybridní napájení a síťovou komunikaci, které systém připojují: Jednotky integrovaných měničů s motorem se vyznačují velikostmi montážních přírub a hřídelí, které jsou identické jako u motorů řady MP stejné velikosti rámu, čímž zajišťují možnost snadného upgradu na technologii integrovaného měniče smotorem. Modul napájecího rozhraní 460 V dodává napájení stejnosměrné sběrnice a řídicí napájení a poskytuje připojení rozhraní SERCOS II a bezpečnostní připojení. Montuje se přímo na silové vedení Kinetix 6000 a připojuje se k optické síti pro řízení pohybů SERCOS. Jediný kabel hybridního napájení a jediný síťový kabel připojují modul napájecího rozhraní Kinetix 6000M až k 16 jednotkám integrovaného měniče s motorem. Použijte jednotlivé kabely hybridního napájení a síťové kabely k propojení od jedné jednotky integrovaného měniče s motorem k jiné do uzavřeného řetězce. Funkce bezpečného vypnutí krouticího momentu podle SIL2/PLd/Cat 3 je do systémů Kinetix 6000M zahrnuta pomocí standardních paticových konektorů a kabelů pro bezpečné vypnutí Kinetix Když modul napájecího rozhraní Kinetix 6000M přijme příkaz k bezpečnému vypnutí krouticího momentu, všechny jednotky integrovaných měničů s motorem připojené k tomuto rozhraní jsou uvedeny do stavu bezpečného vypnutí krouticího momentu. Integrovaný měnič s motorem Kinetix 6000M Kat. č. Kategorie Popis MDF-SB1003P Modul IDM 460 V Kinetix 6000M, 460 V, rám IEC 100, 5000 ot/min MDF-SB1153H Modul IDM 460 V Kinetix 6000M, 460 V, rám IEC 115, 3750 ot/min MDF-SB1304F Modul IDM 460 V Kinetix 6000M, 460 V, rám IEC 130, 3250 ot/min 2094-SEPM-B24-S Modul IPIM 460 V Kinetix 6000M, 460 V, SERCOS 40 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

41 Integrované polohování Kinetix Servoměniče Kinetix 6200 a 6500 Tyto modulární servoměniče s bezpečnou rychlostí napomáhají ke zvýšení produktivity a chrání personál díky vestavěným bezpečnostním funkcím. Modulární design a řízení zajišťují snadnou údržbu a větší flexibilitu, neboť měnič snadno přechází z bezpečného vypnutí momentu na bezpečnou rychlost. Servoměniče Kinetix 6500 nabízejí schopnost Integrovaného pohybu po síti EtherNet/IP použitím technologie CIP Motion a CIP Sync od ODVA, které jsou všechny založené na společném průmyslovém protokolu (CIP). Servoměniče Kinetix 6200 nabízejí schopnost Integrovaného pohybu přes rozhraní SERCOS a kompatibilitu s měniči Kinetix 6000, díky čemuž máte možnost přejít na rozšířené funkce přesně tehdy a tam, kdy a kde je budete potřebovat: Bezpečnostní funkce jsou navrženy k ochraně personálu a zdrojů a současně ke zlepšení produktivity na základě omezení objemu odstávek strojů. Funkce zahrnují bezpečné zastavení, sledování nulové rychlosti, bezpečnou maximální rychlost, sledování bezpečného směru, sledování a ovládání dveří, řízení povolovacího spínače a sledování bezpečného maximální zrychlení Získejte bezpečnější přístup k chráněným oblastem, zatímco provoz bude probíhat dále za omezených podmínek Sníží a sleduje rychlost aplikace tak, aby obsluha mohla bezpečně provést kontrolu a v omezené míře pracovat, aniž by bylo nutné stroj zcela zastavit Modulární design zjednodušuje zapojení, zjednodušuje údržbu, omezuje nutné skladové zásoby náhradních dílů a napomáhá vám přizpůsobit se rychle vylepšeným technologiím Používejte vaše stávající příslušenství Kinetix 6000, jako například modul linkového rozhraní. Servoměniče Kinetix 6200 a 6500 Kat. č. Kategorie Popis 2094-BC01-MP5-M Integrovaný napájecí modul Kinetix 6200 a Kinetix 6500, 460 V AC, usměrňovač 6 kw, střídač 1,8 kw 2094-BC01-M01-M Kinetix 6200 a Kinetix 6500, 460 V AC, usměrňovač 6 kw, střídač 3,9 kw 2094-BC02-M02-M Kinetix 6200 a Kinetix 6500, 460 V AC, usměrňovač 15 kw, střídač 6,6 kw 2094-BMP5-M Napájecí modul Kinetix 6200 a Kinetix 6500, 460 V AC, střídač 1,8 kw 2094-BM01-M Kinetix 6200 a Kinetix 6500, 460 V AC, střídač 3,9 kw 2094-BM02-M Kinetix 6200 a Kinetix 6500, 460 V AC, střídač 6,6 kw 2094-EN02D-M01-S0 Řídicí modul Kinetix 6500, bezpečné vypnutí krouticího momentu přes EtherNet/IP 2094-EN02D-M01-S1 Kinetix 6500, sledování bezpečné rychlosti přes EtherNet/IP 2094-SE02F-M00-S0 Řídicí modul Kinetix 6200, bezpečné vypnutí krouticího momentu přes SERCOS 2094-SE02F-M00-S1 Kinetix 6200, sledování bezpečné rychlosti přes SERCOS Rockwell Automation Publikace IA-SG001C-CS-P únor

42 Integrované polohování Kinetix Servomotory a akční členy Kinetix Měniče Kinetix podporují široké portfolio ze sortimentu servomotorů a akčních členů určených k zajištění ideální kombinace výkonu, přesnosti a efektivity nákladů ve vašich aplikacích. Servomotory a akční členy Kinetix Řada Klíčové funkce a aplikace Napětí/dráha a rychlost Volitelné zpětné vazby Klidový moment/síla Motory s nízkou setrvačností řady TL-Series (Bulletin TLY) Motory s nízkou setrvačností řady MP-Series (Bulletin MPL) Motory pro potravinářský průmysl řady MP-Series (Bulletin MPF) Nerezové motory řady MP-Series (Bulletin MPS) Motory se střední setrvačností řady MP-Series (Bulletin MPM) Motory s rotačním přímým pohonem řady RDD-Series (Bulletin RDB) Integrované jednotky lineárního pohybu řady MP (Bulletin MPAS) Elektrické válce řady MP (Bulletin MPAR)/řady TL (Bulletin TLAR) Lineární motory řady LDL-Series /LDC-Series Řada kompaktních výrobků s nízkou setrvačností optimalizovaných pro aplikace, kde cena hraje roli Možnost montáže JIS nebo NEMA Motor s nízkou setrvačností s vysokým dynamickým výkonem a malou velikostí Nabízí nejširší řadu velikostí rámů, bodů zvratu a volitelných doplňků Motor s nízkou setrvačností pro použití v aplikacích potravinářského a nápojového průmyslu s nízkým zatížením Pro vysoký tlak, vysoce žíravé prostředí Mezi aplikace patří zpracování masa a drůbeže, manipulace se surovými potravinami, life sciences a spotřebitelské výrobky Střední setrvačnost pro hladký výkon s odpovídající setrvačností Krytí IP67 s přídavným utěsněním hřídele Bezložiskové, provedení do slepé díry pro přímou montáž zátěže Eliminace mechanických přenosových komponentů zlepšuje výkon systému Předsestavené osy Kabely vyrobené dle požadavků Pick and place Manipulace s materiálem Řezání laserem a vodním paprskem Tyčové akční členy z nerezové oceli Elektromechanická řešení připravená kinstalaci Objemové plnění, upínání dílů, (vkládání, shrnování na dopravnících) Flexibilní polohování dílů, nástrojů a seřizovací práce Vysoká rychlost Servo s vysokou citlivostí Žádné mechanicky opotřebovatelné součástky Manipulace s materiálem na delší vzdálenosti Portálové jeřáby velkých rozměrů Vkladače pro skupinové balení, rychlé polohování, paletovací zařízení Tvarování, plnění a uzavírání Vinutí 230 V, až 6000 ot/min Vinutí 230 V a 460 V, až 8000 ot/min Vinutí 230 V a 460 V, až 5000 ot/min Vinutí 230 V a 460 V, až 5000 ot/min Vinutí 230 V a 460 V, až 6000 ot/min Vinutí 460 V, až 6000 ot/min 230 V a 460 V Rychlosti až 5 m/s (197 in/s) smodely spřímým pohonem 230 V a 460 V, délka zdvihu až 800 mm 230 V a 460 V, až do 10 m/s a10gs Sériová zpětná vazba s vysokým rozlišením s možností víceotáčkové (vyžaduje zálohování baterií) Inkrementální snímač polohy s 2000 inkrementy Absolutní zpětná vazba s vysokým rozlišením s možností víceotáčkové Inkrementální nebo rezolverové (v závislosti na velikosti motoru) Absolutní zpětná vazba s vysokým rozlišením s možností víceotáčkové Absolutní zpětná vazba s vysokým rozlišením s možností víceotáčkové Absolutní zpětná vazba s vysokým rozlišením s možností víceotáčkové Rezolver Absolutní zpětná vazba s vysokým rozlišením s možností víceotáčkové Model s přímým pohonem s rozlišením v krocích 5 mikronů Model poháněný kuličkovým šroubem s vysokým rozlišením s více otáčkami Poháněné kuličkový šroubem/ servomotorem s absolutním víceotáčkovým čidlem s vysokým rozlišením Dodáváno uživatelem 0,096 5,42 Nm (0,85 48 lb in) 0, Nm (2, lb in) 1,58 19,4 Nm ( lb in) 3,6 21,5 Nm ( lb in) 2,2 62,8 Nm (19,5 555 lb in) 8,2 426 Nm (72, lb in) Model s přímým pohonem s maximálními silami až 601 N (135 lb) Model s kuličkovým šroubem a s maximálními silami až 1212 N (273 lb) Špičkový přítlak až 2500 N Špičkový přítlak až 5446 N 42 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

43 AC frekvenční měniče PowerFlex AC frekvenční měniče PowerFlex Řada měničů PowerFlex nabízí široké spektrum režimů řízení, které vyhovují prakticky každému požadavku na řízení motoru. Kombinace funkcí, volitelných doplňků a provedení nabízejí univerzálnost, která pomůže splnit bezpečnostní požadavky a usnadní programování a konfiguraci. Ušetřte si čas potřebný na konfiguraci a lokalizaci závad hladkou integrací měničů PowerFlex a řídicích systémů CompactLogix. Tato integrace umožňuje snadnou komunikaci mezi provozem a ústředím a přitom poskytuje v reálném čase pohodlný přístup k informacím a výrobním datům. Díky Add on profilům můžete konfigurovat měniče PowerFlex přímo v RSLogix Získáte tak možnost obsluhovat konfiguraci, provoz i údržbu zařízení v jediném prostředí. Proveďte výběr z řady střídavých měničů PowerFlex Viz stranu 58 Viz stranu 46 Viz stranu 47 Viz stranu 44 Viz stranu 53 Existuje několik možností volby střídavého měniče PowerFlex. Více informací najdete v Průvodci výběrem nízkonapěťových měničů, publikace PFLEX-SG002. Rockwell Automation Publikace IA-SG001C-CS-P únor

44 AC frekvenční měniče PowerFlex Frekvenční měniče PowerFlex 40 Frekvenční měnič PowerFlex 40 poskytuje výrobcům, konstruktérům i koncovým uživatelům možnost řízení motoru, které zvyšuje výkon, snadno se používá a má malé rozměry. PowerFlex 40 používá bezsnímačové vektorové řízení, které splňuje požadavky na krouticí moment při nízkých otáčkách, což pomáhá zlepšovat výkonnost aplikace. Díky flexibilnímu volitelnému příslušenství a nekomplikované programové struktuře lze tento měnič rychle a snadno nainstalovat a nakonfigurovat pro celou řadu aplikací. Každý měnič vyžaduje modul 22-COMM-E pro komunikaci v síti EtherNet/IP. PowerFlex 40: V AC, jednofázový měnič (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (1) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 2,3 B 22B-V2P3N104 22B-V2P3F104 22B-V2P3C104 0, B 22B-V5P0N104 22B-V5P0F104 22B-V5P0C104 1,1 1,5 6 B 22B-V6P0N104 22B-V6P0F104 22B-V6P0C104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). PowerFlex 40: V AC, jednofázový měnič (50/60 Hz, s vestavěným filtrem EMC typu S (1) ) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (2) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 2,3 B 22B-A2P3N114 0, B 22B-A5P0N114 1,5 2 8 B 22B-A8P0N114 2, C 22B-A012N114 (1) Tento filtr je vhodný k použití s kabelem o délce do 10 metrů ve třídě A a o délce 1 metr ve třídě B. (2) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). PowerFlex 40: V AC, jednofázový měnič (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (1) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 2,3 B 22B-A2P3N114 22B-A2P3F104 22B-A2P3C104 0, B 22B-A5P0N114 22B-A5P0F104 22B-A5P0C104 1,5 2 8 B 22B-A8P0N114 22B-A8P0F104 22B-A8P0C104 2, C 22B-A012N114 22B-A012F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). 44 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

45 AC frekvenční měniče PowerFlex PowerFlex 40: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (1) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 2,3 B 22B-B2P3N104 22B-B2P3F104 22B-B2P3C104 0, B 22B-B5P0N104 22B-B5P0F104 22B-B5P0C104 1,5 2 8 B 22B-B8P0N104 22B-B8P0F104 22B-B8P0C104 2, B 22B-B012N104 22B-B012F104 22B-B012C104 3,7 5 17,5 B 22B-B017N104 22B-B017F104 22B-B017C104 5,5 7,5 24 C 22B-B024N104 22B-B024F104 7, C 22B-B033N104 22B-B033F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). PowerFlex 40: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (1) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 1,4 B 22B-D1P4N104 22B-D1P4F104 22B-D1P4C104 0,75 1 2,3 B 22B-D2P3N104 22B-D2P3F104 22B-D2P3C104 1,5 2 4 B 22B-D4P0N104 22B-D4P0F104 22B-D4P0C104 2,2 3 6 B 22B-D6P0N104 22B-D6P0F104 22B-D6P0C ,5 B 22B-D010N104 22B-D010F104 22B-D010C104 5,5 7,5 12 C 22B-D012N104 22B-D012F104 7, C 22B-D017N104 22B-D017F C 22B-D024N104 22B-D024F104 (2) (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). (2) Na stejnosměrné sběrnici je nutno použít externí indukční cívku nebo na střídavém přívodu tlumivku. PowerFlex 40: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20, NEMA/UL otevřený typ IP20 Montáž přes přírubu (1) IP66, NEMA/UL typ 4X kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,75 1 1,7 B 22B-E1P7N104 22B-E1P7F104 22B-E1P7C104 1,5 2 3 B 22B-E3P0N104 22B-E3P0F104 22B-E3P0C104 2,2 3 4,2 B 22B-E4P2N104 22B-E4P2F104 22B-E4P2C ,6 B 22B-E6P6N104 22B-E6P6F104 22B-E6P6C104 5,5 7,5 9,9 C 22B-E9P9N104 22B-E9P9F104 7, C 22B-E012N104 22B-E012F C 22B-E019N104 22B-E019F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). Rockwell Automation Publikace IA-SG001C-CS-P únor

46 AC frekvenční měniče PowerFlex Frekvenční měniče PowerFlex 40P Frekvenční měnič PowerFlex 40P svým kompaktním a cenově dostupným provedením naplňuje potřeby uživatelů na řízení v uzavřené smyčce s možností bezpečného vypnutí krouticího momentu podle kategorie 3. Tento měnič vychází z oblíbeného typu PowerFlex 40 a je navržen tak, aby splňoval požadavky výrobců originálního zařízení (OEM) a koncových uživatelů na flexibilitu, úsporu prostoru a jednoduchost používání. Tento měnič je cenově výhodnou alternativou k rychlostnímu nebo základnímu polohovému řízení v aplikacích, jako například inteligentní dopravníky, balicí stroje, paletovací zařízení, plotry, prstencové spřádací stroje a oplétací stroje syntetických vláken. Každý měnič vyžaduje modul 22-COMM-E pro komunikaci v síti EtherNet/IP. PowerFlex 40P: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20/NEMA, otevřený typ IP20 montáž na desku IP20 Montáž přes přírubu (1) kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 2,3 B 22D-B2P3N104 22D-B2P3H204 22D-B2P3F104 0, B 22D-B5P0N104 22D-B5P0H204 22D-B5P0F104 1,5 2 8 B 22D-B8P0N104 22D-B8P0H204 22D-B8P0F104 2, B 22D-B012N104 22D-B012H204 22D-B012F104 3,7 5 17,5 B 22D-B017N104 22D-B017H204 22D-B017F104 5,5 7,5 24 C 22D-B024N104 22D-B024H204 22D-B024F104 7, C 22D-B033N104 22D-B033H204 22D-B033F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). PowerFlex 40P: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20/NEMA, otevřený typ IP20 montáž na desku IP20 Montáž přes přírubu (1) kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,4 0,5 1,4 B 22D-D1P4N104 22D-D1P4H204 22D-D1P4F104 0,75 1 2,3 B 22D-D2P3N104 22D-D2P3H204 22D-D2P3F104 1,5 2 4 B 22D-D4P0N104 22D-D4P0H204 22D-D4P0F104 2,2 3 6 B 22D-D6P0N104 22D-D6P0H204 22D-D6P0F ,5 B 22D-D010N104 22D-D010H204 22D-D010F104 5,5 7,5 12 C 22D-D012N104 22D-D012H204 22D-D012F104 7, C 22D-D017N104 22D-D017H204 22D-D017F C 22D-D024N104 22D-D024H204 22D-D024F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). 46 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

47 AC frekvenční měniče PowerFlex Tabulka 1 PowerFlex 40P: V AC, třífázové frekvenční měniče (50/60 Hz, bez filtru) Jmenovité hodnoty měniče IP20/NEMA, otevřený typ IP20 montáž na desku IP20 Montáž přes přírubu (1) kw HP Výstupní proud (A) Velikost rámu Kat. č. Kat. č. Kat. č. 0,75 1 1,7 B 22D-E1P7N104 22D-E1P7H204 22D-E1P7F104 1,5 2 3 B 22D-E3P0N104 22D-E3P0H204 22D-E3P0F104 2,2 3 4,2 B 22D-E4P2N104 22D-E4P2H204 22D-E4P2F ,6 B 22D-E6P6N104 22D-E6P6H204 22D-E6P6F104 5,5 7,5 9,9 C 22D-E9P9N104 22D-E9P9H204 22D-E9P9F104 7, C 22D-E012N104 22D-E012H204 22D-E012F C 22D-E019N104 22D-E019H204 22D-E019F104 (1) Při montáži do krytu se stejnou hodnotou splňuje IP40/54/65 (NEMA/UL Typ 1/12/4/4X). Frekvenční měniče PowerFlex 70 Měnič PowerFlex 70 nabízí ucelený balíček výkonu, řízení a uživatelského rozhraní, a je zkonstruován tak, aby splňoval požadavky na prostor, jednoduchost a spolehlivost. Tento měnič nabízí široké spektrum funkcí, které vám umožňují jej snadno začlenit do stávající architektury a nakonfigurovat pro potřeby většiny aplikací. Každý měnič vyžaduje modul 20-COMM-E pro komunikaci v síti EtherNet/IP. Montáž do panelu IP 20, NEMA/UL, typ 1, bez HIM PowerFlex 70: V AC, třífázové měniče Vstup 240 V AC Vstup 208 V AC (1) Proud [A] Trvalý HP při HP při Kat. č. Proud [A] kw při normálním 1 min 3 s Trvalý 1 min 3 s zatížení (1) Aby bylo dosaženo uvedených hodnot proudu, měnič musí být naprogramován na nižší napětí. kw při vysokém zatížení 2,2 2,4 3,3 0,5 0,33 20AB2P2A0AYNNNC0 2,5 2,7 3,7 0,37 0,25 20AB2P2A0AYNNNC0 N A 2,2 2,4 3,3 0,5 0,33 20AB2P2A0AYNANC0 2,5 2,7 3,7 0,37 0,25 20AB2P2A0AYNANC0 Y B 4,2 4,8 6,4 1 0,75 20AB4P2A0AYNNNC0 4,8 5,5 7,4 0,75 0,55 20AB4P2A0AYNNNC0 N A 4,2 4,8 6,4 1 0,75 20AB4P2A0AYNANC0 4,8 5,5 7,4 0,75 0,55 20AB4P2A0AYNANC0 Y B 6, ,5 20AB6P8A0AYNNNC0 7,8 10,3 13,8 1,5 1,1 20AB6P8A0AYNNNC0 N B 6, ,5 20AB6P8A0AYNANC0 7,8 10,3 13,8 1,5 1,1 20AB6P8A0AYNANC0 Y B 9,6 10,6 14, AB9P6A0AYNNNC ,1 16,5 2,2 1,5 20AB9P6A0AYNNNC0 N B 9,6 10,6 14, AB9P6A0AYNANC ,1 16,5 2,2 1,5 20AB9P6A0AYNANC0 Y B 15,3 17,4 23, AB015A0AYNANC0 17,5 19,2 26, AB015A0AYNANC0 Y C 22 24,2 33 7,5 5 20AB022A0AYNANC0 25,3 27,8 37,9 5,5 4 20AB022A0AYNANC0 Y D ,5 20AB028A0AYNANC0 32,2 37,9 50,6 7,5 5,5 20AB028A0AYNANC0 Y D 42 46, AB042A0AYNANC , ,5 20AB042A0AYNANC0 Y D AB054A0AYNANC0 62,1 72,4 96, AB054A0AYNANC0 Y E AB070A0AYNANC0 78,2 93, , AB070A0AYNANC0 Y E Kat. č. Filtr Velikost rámu Rockwell Automation Publikace IA-SG001C-CS-P únor

48 AC frekvenční měniče PowerFlex PowerFlex 70: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Filtr Velikost Proud [A] HP při HP při Kat. č. Proud [A] kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s normálním zatížení kw při vysokém zatížení 1,1 1,2 1,6 0,5 0,33 20AD1P1A0AYNNNC0 1,3 1,4 1,9 0,37 0,25 20AC1P3A0AYNNNC0 N A 1,1 1,2 1,6 0,5 0,33 20AD1P1A0AYNANC0 1,3 1,4 1,9 0,37 0,25 20AC1P3A0AYNANC0 Y B 2,1 2,4 3,2 1 0,75 20AD2P1A0AYNNNC0 2,1 2,4 3,2 0,75 0,55 20AC2P1A0AYNNNC0 N A 2,1 2,4 3,2 1 0,75 20AD2P1A0AYNANC0 2,1 2,4 3,2 0,75 0,55 20AC2P1A0AYNANC0 Y B 3,4 4, ,5 20AD3P4A0AYNNNC0 3,5 4,5 6 1,5 1,1 20AC3P5A0AYNNNC0 N A 3,4 4, ,5 20AD3P4A0AYNANC0 3,5 4,5 6 1,1 1,1 20AC3P5A0AYNANC0 Y B 5 5,5 7, AD5P0A0AYNNNC0 5 5,5 7,5 2,2 1,5 20AC5P0A0AYNNNC0 N B 5 5,5 7, AD5P0A0AYNANC0 5 5,5 7,5 2,2 1,5 20AC5P0A0AYNANC0 Y B 8 8, AD8P0A0AYNNNC0 8,7 9,9 13, AC8P7A0AYNNNC0 N B 8 8, AD8P0A0AYNANC0 8,7 9,9 13, AC8P7A0AYNANC0 Y B 11 12,1 16,5 7,5 5 20AD011A0AYNANC0 11, ,4 5,5 4 20AC011A0AYNANC0 Y C 14 16, ,5 20AD014A0AYNANC0 15,4 17,2 23,1 7,5 5,5 20AC015A0AYNANC0 Y C 22 24, AD022A0AYNANC , ,5 20AC022A0AYNANC0 Y D AD027A0AYNANC AC030A0AYNANC0 Y D 34 40, AD034A0AYNANC , AC037A0AYNANC0 Y D AD040A0AYNANC ,5 20AC043A0AYNANC0 Y D AD052A0AYNANC AC060A0AYNANC0 Y E AD065A0AYNANC AC072A0AYNANC0 Y E PowerFlex 70: V AC, třífázové měniče Vstup 600 V AC Filtr Velikost rámu Proud [A] HP při normálním HP při vysokém Kat. č. Trvalý 1 min 3 s zatížení zatížení 0,9 1 1,4 0,5 0,33 20AE0P9A0AYNNNC0 N A 1,7 1,9 2,6 1 0,75 20AE1P7A0AYNNNC0 N A 2,7 3,6 4, AE2P7A0AYNNNC0 N A 3,9 4,3 5,8 3 1,5 20AE3P9A0AYNNNC0 N B 6,1 6,7 9, AE6P1A0AYNNNC0 N B 9 9,9 13,5 7,5 5 20AE9P0A0AYNNNC0 N C 11 13, ,5 20AE011A0AYNNNC0 N C 17 18,7 25, AE017A0AYNNNC0 N D 22 25, AE022A0AYNNNC0 N D AE027A0AYNNNC0 N D 32 40, AE032A0AYNNNC0 N D AE041A0AYNANC0 N E 52 61, AE052A0AYNANC0 N E 48 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

49 AC frekvenční měniče PowerFlex Montáž na zeď/stroj IP66, NEMA/UL Typ 4X/12, s HIM, pro vnitřní použití PowerFlex 70: V AC, třífázové měniče Vstup 240 V AC Vstup 208 V AC (1) Proud [A] Trvalý HP při HP při Kat. č. Proud [A] kw při normálním 1 min 3 s Trvalý 1 min 3 s zatížení (1) Aby bylo dosaženo uvedených hodnot proudu, měnič musí být naprogramován na nižší napětí. kw při vysokém zatížení 2,2 2,4 3,3 0,5 0,33 20AB2P2C3AYNNNC0 2,5 2,7 3,7 0,37 0,25 20AB2P2C3AYNNNC0 N B 2,2 2,4 3,3 0,5 0,33 20AB2P2C3AYNANC0 2,5 2,7 3,7 0,37 0,25 20AB2P2C3AYNANC0 Y B 4,2 4,8 6,4 1 0,75 20AB4P2C3AYNNNC0 4,8 5,5 7,4 0,75 0,55 20AB4P2C3AYNNNC0 N B 4,2 4,8 6,4 1 0,75 20AB4P2C3AYNANC0 4,8 5,5 7,4 0,75 0,55 20AB4P2C3AYNANC0 Y B 6, ,5 20AB6P8C3AYNNNC0 7,8 10,3 13,8 1,5 1,1 20AB6P8C3AYNNNC0 N B 6, ,5 20AB6P8C3AYNANC0 7,8 10,3 13,8 1,5 1,1 20AB6P8C3AYNANC0 Y B 9,6 10,6 14, AB9P6C3AYNNNC ,1 16,5 2,2 1,5 20AB9P6C3AYNNNC0 N B 9,6 10,6 14, AB9P6C3AYNANC ,1 16,5 2,2 1,5 20AB9P6C3AYNANC0 Y B 15,3 17,4 23, AB015C3AYNANC0 17,5 19,2 26, AB015C3AYNANC0 Y D 22 24,2 33 7,5 5 20AB022C3AYNANC0 25,3 27,8 37,9 5,5 4 20AB022C3AYNANC0 Y D ,5 20AB028C3AYNANC0 32,2 37,9 50,6 7,5 5,5 20AB028C3AYNANC0 Y D 42 46, AB042C3AYNANC , ,5 20AB042C3AYNANC0 Y D AB054C3AYNANC0 62,1 72,4 96, AB054C3AYNANC0 Y E AB070C3AYNANC0 78,2 93, , AB070C3AYNANC0 Y E Kat. č. Filtr Velikost rámu PowerFlex 70: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Filtr Velikost Proud [A] HP při HP při Kat. č. Proud [A] kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s normálním zatížení kw při vysokém zatížení 1,1 1,2 1,6 0,5 0,33 20AD1P1C3AYNNNC0 1,3 1,4 1,9 0,37 0,25 20AC1P3C3AYNNNC0 N B 1,1 1,2 1,6 0,5 0,33 20AD1P1C3AYNANC0 1,3 1,4 1,9 0,37 0,25 20AC1P3C3AYNANC0 Y B 2,1 2,4 3,2 1 0,75 20AD2P1C3AYNNNC0 2,1 2,4 3,2 0,75 0,55 20AC2P1C3AYNNNC0 N B 2,1 2,4 3,2 1 0,75 20AD2P1C3AYNANC0 2,1 2,4 3,2 0,75 0,55 20AC2P1C3AYNANC0 Y B 3,4 4, ,5 20AD3P4C3AYNNNC0 3,5 4,5 6 1,5 1,1 20AC3P5C3AYNNNC0 N B 3,4 4, ,5 20AD3P4C3AYNANC0 3,5 4,5 6 1,5 1,1 20AC3P5C3AYNANC0 Y B 5 5,5 7, AD5P0C3AYNNNC0 5 5,5 7,5 2,2 1,5 20AC5P0C3AYNNNC0 N B 5 5,5 7, AD5P0C3AYNANC0 5 5,5 7,5 2,2 1,5 20AC5P0C3AYNANC0 Y B 8 8, AD8P0C3AYNNNC0 8,7 9,9 13, AC8P7C3AYNNNC0 N B 8 8, AD8P0C3AYNANC0 8,7 9,9 13, AC8P7C3AYNANC0 Y B 11 12,1 16,5 7,5 5 20AD011C3AYNANC0 11, ,4 5,5 4 20AC011C3AYNANC0 Y D 14 1, ,5 20AD014C3AYNANC0 15,4 17,2 23,1 7,5 5,5 20AC015C3AYNANC0 Y D 22 24, AD022C3AYNANC , ,5 20AC022C3AYNANC0 Y D AD027C3AYNANC AC030C3AYNANC0 Y D Rockwell Automation Publikace IA-SG001C-CS-P únor

50 AC frekvenční měniče PowerFlex PowerFlex 70: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Filtr Velikost Proud [A] HP při HP při Kat. č. Proud [A] kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s normálním zatížení kw při vysokém zatížení 34 40, AD034C3AYNANC , AC037C3AYNANC0 Y D AD040C3AYNANC ,5 20AC043C3AYNANC0 Y D AD052C3AYNANC AC060C3AYNANC0 Y E AD065C3AYNANC AC072C3AYNANC0 Y E PowerFlex 70: V AC, třífázové měniče Vstup 600 V AC Filtr Velikost rámu Proud [A] HP při normálním HP při vysokém Kat. č. Trvalý 1 min 3 s zatížení zatížení 0,9 1 1,4 0,5 0,33 20AE0P9C3AYNNNC0 N B 1,7 1,9 2,6 1 0,75 20AE1P7C3AYNNNC0 N B 2,7 3,6 4, AE2P7C3AYNNNC0 N B 3,9 4,3 5,8 3 1,5 20AE3P9C3AYNNNC0 N B 6,1 6,7 9, AE6P1C3AYNNNC0 N B 9 9,9 13,5 7,5 5 20AE9P0C3AYNNNC0 N D 11 13, ,5 20AE011C3AYNNNC0 N D 17 18,7 25, AE017C3AYNNNC0 N D 22 25, AE022C3AYNNNC0 N D AE027C3AYNNNC0 N D 32 40, AE032C3AYNNNC0 N D AE041C3AYNANC0 N E 52 61, AE052C3AYNANC0 N E Montáž na zeď/stroj IP54, NEMA/UL typ 12, s HIM PowerFlex 70: V AC, třífázové měniče Vstup 240 V AC Vstup 208 V AC (1) Proud [A] HP při HP při Proud [A] normálním vysokém Trvalý 1 min 3 s Trvalý 1 min 3 s (1) Aby bylo dosaženo uvedených hodnot proudu, měnič musí být naprogramován na nižší napětí. kw při normálním zatížení kw při vysokém zatížení ,1 72,4 96, AB054G3AYNANC0 Y E ,2 93, , AB070G3AYNANC0 Y E Kat. č. Filtr Velikost rámu 50 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

51 AC frekvenční měniče PowerFlex PowerFlex 70: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Filtr Velikost Proud [A] HP při HP při Kat. č. Proud [A] kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s normálním zatížení kw při vysokém zatížení AD052G3AYNANC AC060G3AYNANC0 Y E AD065G3AYNANC AC072G3AYNANC0 Y E PowerFlex 70: V AC, třífázové měniče Vstup 600 V AC Filtr Velikost rámu Proud [A] HP při HP při vysokém Kat. č. Trvalý 1 min 3 s normálním zatížení zatížení AE041G3AYNANC0 Y E 52 61, AE052G3AYNANC0 Y E Montáž pomocí příruby Přední rám = IP20, NEMA/UL typ 1, Chladič = IP66, NEMA/UL typ 4X/12, bez HIM PowerFlex 70: V AC, třífázové měniče Vstup 240 V AC Vstup 208 V AC (1) Proud [A] Trvalý HP při HP při Kat. č. Proud [A] kw při normálním 1 min 3 s Trvalý 1 min 3 s zatížení (1) Aby bylo dosaženo uvedených hodnot proudu, měnič musí být naprogramován na nižší napětí. kw při vysokém zatížení 2,2 2,4 3,3 0,5 0,33 20AB2P2F0AYNNNC0 2,5 2,7 3,7 0,37 0,25 20AB2P2F0AYNNNC0 N A 2,2 2,4 3,3 0,5 0,33 20AB2P2F0AYNANC0 2,5 2,7 3,7 0,37 0,25 20AB2P2F0AYNANC0 Y B 4,2 4,8 6,4 1 0,75 20AB4P2F0AYNNNC0 4,8 5,5 7,4 0,75 0,55 20AB4P2F0AYNNNC0 N A 4,2 4,8 6,4 1 0,75 20AB4P2F0AYNANC0 4,8 5,5 7,4 0,75 0,55 20AB4P2F0AYNANC0 Y B 6, ,5 20AB6P8F0AYNNNC0 7,8 10,3 13,8 1,5 1,1 20AB6P8F0AYNNNC0 N B 6, ,5 20AB6P8F0AYNANC0 7,8 10,3 13,8 1,5 1,1 20AB6P8F0AYNANC0 Y B 9,6 10,6 14, AB9P6F0AYNNNC ,1 16,5 2,2 1,5 20AB9P6F0AYNNNC0 N B 9,6 10,6 14, AB9P6F0AYNANC ,1 16,5 2,2 1,5 20AB9P6F0AYNANC0 Y B 15,3 17,4 23, AB015F0AYNANC0 17,5 19,2 26, AB015F0AYNANC0 Y C 22 24,2 33 7,5 5 20AB022F0AYNANC0 25,3 27,8 37,9 5,5 4 20AB022F0AYNANC0 Y D ,5 20AB028F0AYNANC0 32,2 37,9 50,6 7,5 5,5 20AB028F0AYNANC0 Y D 42 46, AB042F0AYNANC , ,5 20AB042F0AYNANC0 Y D AB054F0AYNANC0 62,1 72,4 96, AB054F0AYNANC0 Y E AB070F0AYNANC0 78,2 93, , AB070F0AYNANC0 Y E Kat. č. Filtr Velikost rámu Rockwell Automation Publikace IA-SG001C-CS-P únor

52 AC frekvenční měniče PowerFlex PowerFlex 70: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Filtr Velikost Proud [A] HP při HP při Kat. č. Proud [A] kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s normálním zatížení kw při vysokém zatížení 1,1 1,2 1,6 0,5 0,33 20AD1P1F0AYNNNC0 1,3 1,4 1,9 0,37 0,25 20AC1P3F0AYNNNC0 N A 1,1 1,2 1,6 0,5 0,33 20AD1P1F0AYNANC0 1,3 1,4 1,9 0,37 0,25 20AC1P3F0AYNANC0 Y B 2,1 2,4 3,2 1 0,75 20AD2P1F0AYNNNC0 2,1 2,4 3,2 0,75 0,55 20AC2P1F0AYNNNC0 N A 2,1 2,4 3,2 1 0,75 20AD2P1F0AYNANC0 2,1 2,4 3,2 0,75 0,55 20AC2P1F0AYNANC0 Y B 3,4 4, ,5 20AD3P4F0AYNNNC0 3,5 4,5 6 1,5 1,1 20AC3P5F0AYNNNC0 N A 3,4 4, ,5 20AD3P4F0AYNANC0 3,5 4,5 6 1,5 1,1 20AC3P5F0AYNANC0 Y B 5 5,5 7, AD5P0F0AYNNNC0 5 5,5 7,5 2,2 1,5 20AC5P0F0AYNNNC0 N B 5 5,5 7, AD5P0F0AYNANC0 5 5,5 7,5 2,2 1,5 20AC5P0F0AYNANC0 Y B 8 8, AD8P0F0AYNNNC0 8,7 9,9 13, AC8P7F0AYNNNC0 N B 8 8, AD8P0F0AYNANC0 8,7 9,9 13, AC8P7F0AYNANC0 Y B 11 12,1 16,5 7,5 5 20AD011F0AYNANC0 11, ,4 5,5 4 20AC011F0AYNANC0 Y C 14 1, ,5 20AD014F0AYNANC0 15,4 17,2 23,1 7,5 5,5 20AC015F0AYNANC0 Y C 22 24, AD022F0AYNANC , ,5 20AC022F0AYNANC0 Y D AD027F0AYNANC AC030F0AYNANC0 Y D 34 40, AD034F0AYNANC , AC037F0AYNANC0 Y D AD040F0AYNANC ,5 20AC043F0AYNANC0 Y D AD052F0AYNANC AC060F0AYNANC0 Y E AD065F0AYNANC AC072F0AYNANC0 Y E PowerFlex 70: V AC, třífázové měniče Vstup 600 V AC Filtr Velikost rámu Proud [A] HP při normálním HP při vysokém Kat. č. Trvalý 1 min 3 s zatížení zatížení 0,9 1 1,4 0,5 0,33 20AE0P9F0AYNNNC0 N A 1,7 1,9 2,6 1 0,75 20AE1P7F0AYNNNC0 N A 2,7 3,6 4, AE2P7F0AYNNNC0 N A 3,9 4,3 5,8 3 1,5 20AE3P9F0AYNNNC0 N B 6,1 6,7 9, AE6P1F0AYNNNC0 N B 9 9,9 13,5 7,5 5 20AE9P0F0AYNNNC0 N C 11 13, ,5 20AE011F0AYNNNC0 N C 17 18,7 25, AE017F0AYNNNC0 N D 22 25, AE022F0AYNNNC0 N D AE027F0AYNNNC0 N D 32 40, AE032F0AYNNNC0 N D AE041F0AYNANC0 N E 52 61, AE052F0AYNANC0 N E 52 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

53 AC frekvenční měniče PowerFlex Frekvenční měniče PowerFlex 700 Měnič PowerFlex 700 nabízí vynikající vlastnosti snadno použitelného měniče, který pokrývá široký rozsah jmenovitých výkonů. Tento měnič je určen k řízení třífázových asynchronních motorů v aplikacích od nejjednodušší regulace otáček až po nejnáročnější řízení krouticího momentu. Každý měnič vyžaduje modul 20-COMM-E pro komunikaci v síti EtherNet/IP. Montáž na zeď IP20, NEMA/UL typ 1 PowerFlex 700: V AC, třífázové měniče Vstup 240 V AC Vstup 208 V AC (1) Proud [A] (2) HP při HP při Kat. č. Proud [A] (2) kw při normálním Trvalý 1 min 3 s Trvalý 1 min 3 s zatížení (1) Aby bylo dosaženo uvedených hodnot proudu, měnič musí být naprogramován na nižší napětí. kw při vysokém zatížení 2,2 2,4 3,3 0,5 0,33 20BB2P2A0AYNBNC0 2,5 2,8 3,8 0,37 20BB2P2A0AYNBNC0 0 4,2 4,8 6,4 1 0,75 20BB4P2A0AYNBNC0 4,8 5,6 7 0,75 0,37 20BB4P2A0AYNBNC0 0 6, ,5 20BB6P8A0AYNBNC0 7,8 10,4 13,8 1,5 0,75 20BB6P8A0AYNBNC0 1 9,6 10,6 14, BB9P6A0AYNBNC ,1 17 2,2 1,5 20BB9P6A0AYNBNC0 1 15,3 16, BB015A0AYNBNC0 17,5 19,3 26,3 4 2,2 20BB015A0AYNBNC ,2 33 7,5 5 20BB022A0AYNBNC0 25,3 27,8 38 5,5 4 20BB022A0AYNBNC ,5 20BB028A0AYNBNC0 32, ,6 7,5 5,5 20BB028A0AYNBNC , BB042A0AYNBNC0 48,3 53,1 72,5 11 7,5 20BB042A0AYNBNC BB052A0AYNBNC BB052A0AYNBNC BB070A0ANNANC0 78, ,3 18,5 15 0BB070A0ANNANC0 4 (3) BB080A0ANNANC ,3 156, ,5 20BB080A0ANNANC0 4 (3) 104 (80) 115 (120) 130 (104) 143 (156) 154 (130) 169 (195) 192 (154) 211 (231) 260 (205) 286 (305) 175 (160) 175 (175) 231 (260) 288 (308) 390 (410) (2) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. (3) K dispozici také s vnitřní brzdou IGBT (20BxxxxA0A Y NANC0) BB104A0ANNANC0 120 (92) 132 (138) BB130A0ANNANC0 130 (104) 143 (156) BB154A0ANNANC0 177 (150) 195 (225) BB192A0ANNANC0 221 (177) 243 (266) BB260A0ANNANC0 260 (205) 286 (305) 175 (175) 175 (175) 266 (300) 308 (308) 390 (410) Kat. č. Velikost rámu BB104A0ANNANC0 5 (3) BB130A0ANNANC0 5 (3) BB154A0ANNANC0 6 (3) BB192A0ANNANC0 6 (3) BB260A0ANNANC0 6 (3) Rockwell Automation Publikace IA-SG001C-CS-P únor

54 AC frekvenční měniče PowerFlex PowerFlex 700: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 1,1 1,2 1,6 0,5 0,33 20BD1P1A0AYNANC0 1,3 1,4 1,9 0,37 0,25 20BC1P3A0AYNANC0 0 2,1 2,4 3,2 1 0,75 20BD2P1A0AYNANC0 2,1 2,4 3,2 0,75 0,55 20BC2P1A0AYNANC0 0 3,4 4, ,5 20BD3P4A0AYNANC0 3,5 4,5 6 1,5 0,75 20BC3P5A0AYNANC ,5 7, BD5P0A0AYNANC0 5 5,5 7,5 2,2 1,5 20BC5P0A0AYNANC , BD8P0A0AYNANC0 8,7 9,9 13,2 4 2,2 20BC8P7A0AYNANC ,1 16,5 7,5 5 20BD011A0AYNANC0 11, ,4 5,5 4 20BC011A0AYNANC , ,5 20BD014A0AYNANC0 15,4 17,2 23,1 7,5 5,5 20BC015A0AYNANC , BD022A0AYNANC , ,5 20BC022A0AYNANC BD027A0AYNANC BC030A0AYNANC , BD034A0AYNANC , BC037A0AYNANC BD040A0AYNANC ,5 20BC043A0AYNANC BD052A0AYNANC BC056A0AYNANC BD065A0AYNANC BC072A0AYNANC (65) 85 (98) 116 (130) BD077A0ANNANC0 85 (72) 94 (108) 128 (144) BC085A0ANNANC0 4 (2) 96 (77) 106 (116) 125 (96) 138 (144) 144 (154) 163 (168) BD096A0ANNANC0 105 (85) 116 (128) BD125A0ANNANC0 125 (96) 138 (144) 140 (105) 154 (157) 156 (125) 172 (188) 180 (156) 198 (234) 248 (180) 273 (270) 292 (263) 322 (395) 325 (325) 358 (488) 365 (325) 402 (488) 415 (365) 457 (548) 481 (415) 530 (623) 535 (481) 589 (722) 600 (535) 660 (803) 233 (250) 270 (312) 372 (360) 438 (526) 488 (650) 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) BD156A0ANNANC0 170 (140) 187 (210) BD180A0ANNANC0 205 (170) 220 (255) BD248A0ANNANC0 260 (205) 286 (308) BD292A0ANNNNC0 292 (263) 322 (395) BD325A0ANNNNC0 325 (325) 358 (488) BD365A0ANNNNC0 365 (325) 402 (488) BD415A0ANNNNC0 415 (365) 457 (548) BD481A0ANNNNC0 481 (415) 530 (623) BD535A0ANNNNC0 535 (481) 589 (722) BD600A0ANNNNC0 600 (535) 660 (803) 158 (170) 163 (168) 190 (190) 255 (280) 289 (313) 390 (410) 438 (526) 488 (650) 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) BC105A0ANNANC0 5 (2) BC125A0ANNANC0 5 (2) BC140A0ANNANC0 5 (2) BC170A0ANNANC0 6 (2) BC205A0ANNANC0 6 (2) BC260A0ANNANC0 6 (2) BC292A0ANNNNC BC325A0ANNNNC BC365A0ANNNNC BC415A0ANNNNC BC481A0ANNNNC BC535A0ANNNNC BC600A0ANNNNC Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

55 AC frekvenční měniče PowerFlex PowerFlex 700: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 730 (600) 803 (900) 875 (700) 963 (1050) 1095 (1200) 1313 (1400) BD730A0ANNNNC0 730 (600) 803 (900) BD875A0ANNNNC0 875 (700) 963 (1050) 1095 (1200) 1313 (1400) BC730A0ANNNNC BC875A0ANNNNC0 10 (1) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. (2) K dispozici také s vnitřní brzdou IGBT (20BxxxxA0A Y NANC0). PowerFlex 700: V AC, třífázové měniče Vstup V AC Vstup 690 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 1,7 2 2,6 1 0,5 20BE1P7A0AYNANC0 0 2,7 3,6 4, BE2P7A0AYNANC0 0 3,9 4,3 5, BE3P9A0AYNANC0 0 6,1 6,7 9, BE6P1A0AYNANC ,9 13,5 7,5 5 20BE9P0A0AYNANC , ,5 20BE011A0AYNANC ,7 25, BE017A0AYNANC , BE022A0AYNANC BE027A0AYNANC , BE032A0AYNANC BE041A0AYNANC , BE052A0AYNANC0 52 (46) 57 (69) 78 (92) 45 37,5 20BF052A0ANNANC0 3 (2) BE062A0ANNANC0 60 (52) 66 (78) BF060A0ANNANC0 4 (3) (104) 77 (63) 85 (94) BE077A0ANNANC0 82 (60) 90 (90) BF082A0ANNANC0 5 (3) (126) (120) 99 (77) 109 (116) 125 (99) 138 (149) 144 (125) 158 (188) 126 (138) 188 (198) 216 (250) (1) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. (2) Měniče se vstupním střídavým napětím 690 V mají velikost rámu 5. (3) K dispozici také s vnitřní brzdou IGBT (20BxxxxA0A Y NANC0) BE099A0ANNANC0 98 (82) 108 (123) BE125A0ANNANC0 119 (98) 131 (147) BE144A0ANNANC0 142 (119) 156 (179) 127 (140) 179 (196) 213 (238) BF098A0ANNANC0 5 (3) BF119A0ANNANC0 6 (3) BF142A0ANNANC0 6 (3) Rockwell Automation Publikace IA-SG001C-CS-P únor

56 AC frekvenční měniče PowerFlex Otevřený typ/montáž přes přírubu Přední strana = IP00, NEMA/UL otevřený typ, zadní strana/chladič = IP54, NEMA 12 PowerFlex 700: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 96 (77) BD096F0ANNANC0 105 (85) BC105F0ANNANC0 5 (2) (116) (154) (128) (170) 125 (96) 138 (144) 163 (168) (1) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. (2) K dispozici také s vnitřní brzdou IGBT (20BxxxxA0A Y NANC0) BD125F0ANNANC0 125 (96) 138 (144) 140 (105) 154 (157) 156 (125) 172 (188) 180 (156) 198 (234) 248 (180) 273 (270) 292 (263) 322 (395) 325 (325) 358 (488) 365 (325) 402 (488) 415 (365) 457 (548) 481 (415) 530 (623) 535 (481) 589 (722) 600 (535) 660 (803) 730 (600) 803 (900) 875 (700) 963 (1050) 233 (250) 270 (312) 372 (360) 438 (526) 488 (650) 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) 1095 (1200) 1313 (1400) BD156F0ANNANC0 170 (140) 187 (210) BD180F0ANNANC0 205 (170) 220 (255) BD248F0ANNANC0 260 (205) 286 (308) BD292N0ANNNNC0 292 (263) 322 (395) BD325N0ANNNNC0 325 (325) 358 (488) BD365N0ANNNNC0 365 (325) 402 (488) BD415N0ANNNNC0 415 (365) 457 (548) BD481N0ANNNNC0 481 (415) 530 (623) BD535N0ANNNNC0 535 (481) 589 (722) BD600N0ANNNNC0 600 (535) 660 (803) BD730N0ANNNNC0 730 (600) 803 (900) BD875N0ANNNNC0 875 (700) 963 (1050) 163 (168) 190 (190) 255 (280) 289 (313) 390 (410) 438 (526) 488 (650) 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) 1095 (1200) 1313 (1400) BC125F0ANNANC0 5 (2) BC140F0ANNANC0 5 (2) BC170F0ANNANC0 6 (2) BC205F0ANNANC0 6 (2) BC260F0ANNANC0 6 (2) BC292N0ANNNNC BC325N0ANNNNC BC365N0ANNNNC BC415N0ANNNNC BC481N0ANNNNC BC535N0ANNNNC BC600N0ANNNNC BC730N0ANNNNC BC875N0ANNNNC Rockwell Automation Publikace IA-SG001C-CS-P únor 2012

57 AC frekvenční měniče PowerFlex Vložený Přední strana = IP00, NEMA/UL otevřený typ, zadní strana/chladič = IP54, NEMA 12 PowerFlex 700: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 365 (325) 402 (488) 415 (365) 457 (548) 481 (415) 530 (623) 535 (481) 589 (722) 600 (535) 660 (803) 730 (600) 803 (900) 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) 1095 (1200) BD365U0ANNNNC0 365 (325) 402 (488) BD415U0ANNNNC0 415 (365) 457 (548) BD481U0ANNNNC0 481 (415) 530 (623) BD535U0ANNNNC0 535 (481) 589 (722) BD600U0ANNNNC0 600 (535) 660 (803) BD730U0ANNNNC0 730 (600) 803 (900) (1) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. 548 (650) 623 (730) 722 (830) 803 (962) 900 (1070) 1095 (1200) BC365U0ANNNNC BC415U0ANNNNC BC481U0ANNNNC BC535U0ANNNNC BC600U0ANNNNC BC730U0ANNNNC0 9 Samostatně stojící/montáž na zeď IP54, NEMA 12 PowerFlex 700: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A] (1) HP při HP při Kat. č. Proud [A] (1) kw při kw při Kat. č. rámu Trvalý 1 min 3 s Trvalý 1 min 3 s 96 (77) BD096G0ANNANC0 105 (85) BC105G0ANNANC0 5 (2) (116) (154) (128) (170) 125 (96) 138 (144) 163 (168) (1) Některé měniče mají dvě jmenovité proudové hodnoty; jedny pro aplikace s normálním zatížení a jedny pro aplikace s vysokým zatížením (v závorkách). Tento měnič je možno provozovat při kterékoliv z těchto hodnot. (2) K dispozici také s vnitřní brzdou IGBT (20BxxxxA0A Y NANC0) BD125G0ANNANC0 125 (96) 138 (144) 140 (105) 154 (157) 156 (125) 172 (188) 180 (156) 198 (234) 248 (180) 273 (270) 233 (250) 270 (312) 372 (360) BD156G0ANNANC0 170 (140) 187 (210) BD180G0ANNANC0 205 (170) 220 (255) BD248G0ANNANC0 260 (205) 286 (308) 163 (168) 190 (190) 255 (280) 289 (313) 390 (410) BC125G0ANNANC0 5 (2) BC140G0ANNANC0 5 (2) BC170G0ANNANC0 6 (2) BC205G0ANNANC0 6 (2) BC260G0ANNANC0 6 (2) Rockwell Automation Publikace IA-SG001C-CS-P únor

58 AC frekvenční měniče PowerFlex Frekvenční měniče PowerFlex 753 Měnič PowerFlex 753 AC je určen k všeobecnému použití a nabízí řadu voleb a funkcí s přidanou hodnotou jednoduché integrace. Měnič PowerFlex 753 se standardně dodává se zabudovanými vstupy a výstupy, což z něj činí cenově úsporné řešení vhodné pro výrobce originálního zařízení a integrátory systémů, kteří hledají způsoby snižování nákladů na techniku, rychlejší dodání strojů na trh a splnění požadavků koncového uživatele na produktivnější a bezpečnější stroje. Každý měnič vyžaduje modul 20-COMM-E pro komunikaci v síti EtherNet/IP. IP00/IP20, NEMA/UL otevřený typ PowerFlex 753: V AC, třífázové měniče Vstup 480 V AC Vstup 400 V AC Velikost Proud [A](2) HP při HP při Kat. č. Proud [A] (2) kw při kw při Kat. č. (3) rámu (1) Trvalý 1 min 3 s Trvalý 1 min 3 s 2,1 3,1 3, F11ND2P1AA0NNNNN 2,1 3,1 3,7 0,75 0,75 20F11NC2P1JA0NNNNN 2 3,4 5,1 6, F11ND3P4AA0NNNNN 3,5 5,2 6,3 1,5 1,5 20F11NC3P5JA0NNNNN 2 5 7, F11ND5P0AA0NNNNN 5 7,5 9,0 2,2 2,2 20F11NC5P0JA0NNNNN , F11ND8P0AA0NNNNN 8, , F11NC8P7JA0NNNNN ,5 19,8 7,5 7,5 20F11ND011AA0NNNNN 11,5 17,2 20,7 5,5 5,5 20F11NC011JA0NNNNN 2 14 (11) 15,4 (16,5) 22 (14) 24,2 (21) 27 (22) 29,7 (33) 34 (27) 37,4 (40,5) 21 (21) 10 7,5 20F11ND014AA0NNNNN 15,4 (11,5) 16,9 (17,3) 33 (33) F11ND022AA0NNNNN 22 (15,4) 24,2 (23,1) 40,5 (40,5) 40 (34) 44 (51) 60 (61,2) 52 (40) 57,2 (60) 65 (52) 71,5 (78) 77 (65) 84,7 (97,5) 96 (77) 105,6 (115,5) 125 (96) 137,5 (144) 156 (125) 171,6 (187,5) 186 (156) 204,6 (234) 248 (186) 272,8 (279) 23,1 (23,1) 7,5 5,5 20F11NC015JA0NNNNN 2 33 (33) 11 7,5 20F11NC022JA0NNNNN F11ND027AA0NNNNN 30 (22) 33 (33) 45 (45) F11NC030JA0NNNNN 3 51 (51) F11ND034AA0NNNNN 37 (30) 40,7 (45) F11ND040AA0NNNNN 43 (37) 47,3 (55,5) 55,5 (55,5) 64,5 (66,6) 18, F11NC037JA0NNNNN ,5 20F11NC043JA0NNNNN 3 78 (78) F11ND052AA0NNNNN 60 (43) 66 (66) 90 (90) F11NC060JA0NNNNN 4 97,5 (97,5) 115,5 (117) 144 (144) 187,5 (187,5) 234 (234) 279 (280,8) 372 (372) F11ND065AA0NNNNN 72 (60) 79,2 (90) F11ND077AA0NNNNN 85 (72) 93,5 (108) F11ND096AA0NNNNN 104 (85) 114,4 (127,5) F1AND125AN0NNNNN 140 (104) 154 (156) F1AND156AN0NNNNN 170 (140) 187 (210) F1AND186AN0NNNNN 205 (170) 225,5 (255) F1AND248AN0NNNNN 260 (205) 286 (307,5) 108 (108) 127,5 (129,6) 156 (156) 210 (210) 255 (255) 307,5 (307,5) 390 (390) F11NC072JA0NNNNN F11NC085JA0NNNNN F11NC104JA0NNNNN F1ANC140JN0NNNNN F1ANC170JN0NNNNN F1ANC205JN0NNNNN F1ANC260JN0NNNNN 6 58 Rockwell Automation Publikace IA-SG001C-CS-P únor 2012
