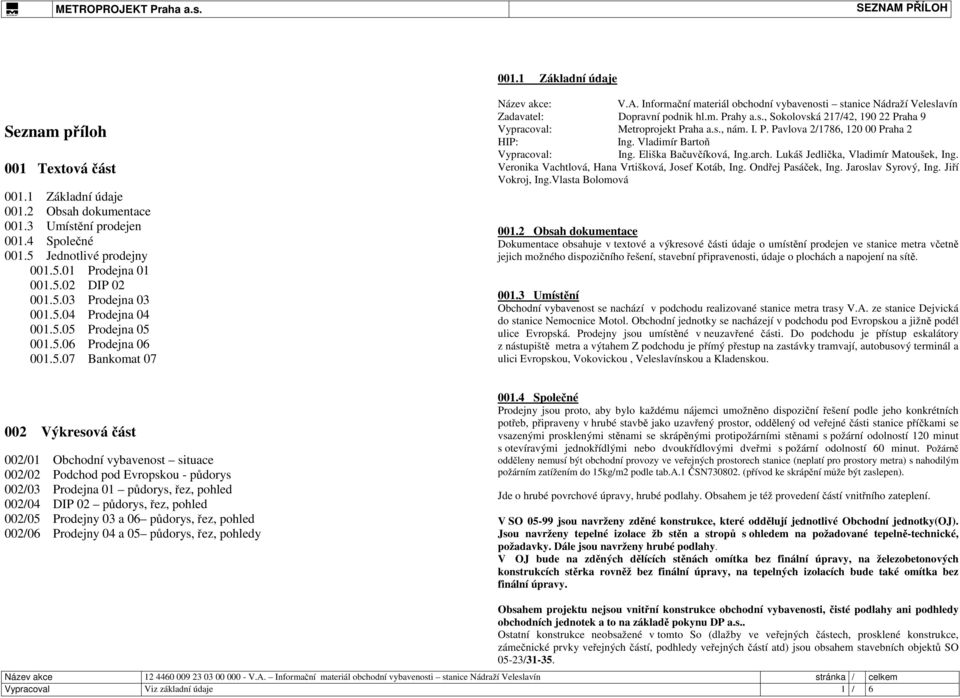

2 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH Základní údaje Seznam příloh 001 Textová část Základní údaje Obsah dokumentace Umístění prodejen Společné Jednotlivé prodejny Prodejna DIP Prodejna Prodejna Prodejna Prodejna Bankomat 07 Název akce: V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín Zadavatel: Dopravní podnik hl.m. Prahy a.s., Sokolovská 217/42, Praha 9 Vypracoval: Metroprojekt Praha a.s., nám. I. P. Pavlova 2/1786, Praha 2 HIP: Ing. Vladimír Bartoň Vypracoval:, Ing.arch. Lukáš Jedlička, Vladimír Matoušek, Ing. Veronika Vachtlová, Hana Vrtišková, Josef Kotáb, Ing. Ondřej Pasáček, Ing. Jaroslav Syrový, Ing. Jiří Vokroj, Ing.Vlasta Bolomová Obsah dokumentace Dokumentace obsahuje v textové a výkresové části údaje o umístění prodejen ve stanice metra včetně jejich možného dispozičního řešení, stavební připravenosti, údaje o plochách a napojení na sítě Umístění Obchodní vybavenost se nachází v podchodu realizované stanice metra trasy V.A. ze stanice Dejvická do stanice Nemocnice Motol. Obchodní jednotky se nacházejí v podchodu pod Evropskou a jižně podél ulice Evropská. Prodejny jsou umístěné v neuzavřené části. Do podchodu je přístup eskalátory z nástupiště metra a výtahem Z podchodu je přímý přestup na zastávky tramvají, autobusový terminál a ulici Evropskou, Vokovickou, Veleslavínskou a Kladenskou. 002 Výkresová část 002/01 Obchodní vybavenost situace 002/02 Podchod pod Evropskou - půdorys 002/03 Prodejna 01 půdorys, řez, pohled 002/04 DIP 02 půdorys, řez, pohled 002/05 Prodejny 03 a 06 půdorys, řez, pohled 002/06 Prodejny 04 a 05 půdorys, řez, pohledy Společné Prodejny jsou proto, aby bylo každému nájemci umožněno dispoziční řešení podle jeho konkrétních potřeb, připraveny v hrubé stavbě jako uzavřený prostor, oddělený od veřejné části stanice příčkami se vsazenými prosklenými stěnami se skrápěnými protipožárními stěnami s požární odolností 120 minut s otevíravými jednokřídlými nebo dvoukřídlovými dveřmi s požární odolností 60 minut. Požárně odděleny nemusí být obchodní provozy ve veřejných prostorech stanice (neplatí pro prostory metra) s nahodilým požárním zatížením do 15kg/m2 podle tab.a.1 ČSN (přívod ke skrápění může být zaslepen). Jde o hrubé povrchové úpravy, hrubé podlahy. Obsahem je též provedení částí vnitřního zateplení. V SO jsou navrženy zděné konstrukce, které oddělují jednotlivé Obchodní jednotky(oj). Jsou navrženy tepelné izolace žb stěn a stropů s ohledem na požadované tepelně-technické, požadavky. Dále jsou navrženy hrubé podlahy. V OJ bude na zděných dělících stěnách omítka bez finální úpravy, na železobetonových konstrukcích stěrka rovněž bez finální úpravy, na tepelných izolacích bude také omítka bez finální úpravy. Obsahem projektu nejsou vnitřní konstrukce obchodní vybavenosti, čisté podlahy ani podhledy obchodních jednotek a to na základě pokynu DP a.s.. Ostatní konstrukce neobsažené v tomto So (dlažby ve veřejných částech, prosklené konstrukce, zámečnické prvky veřejných částí, podhledy veřejných částí atd) jsou obsahem stavebních objektů SO 05-23/ Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 1 / 6

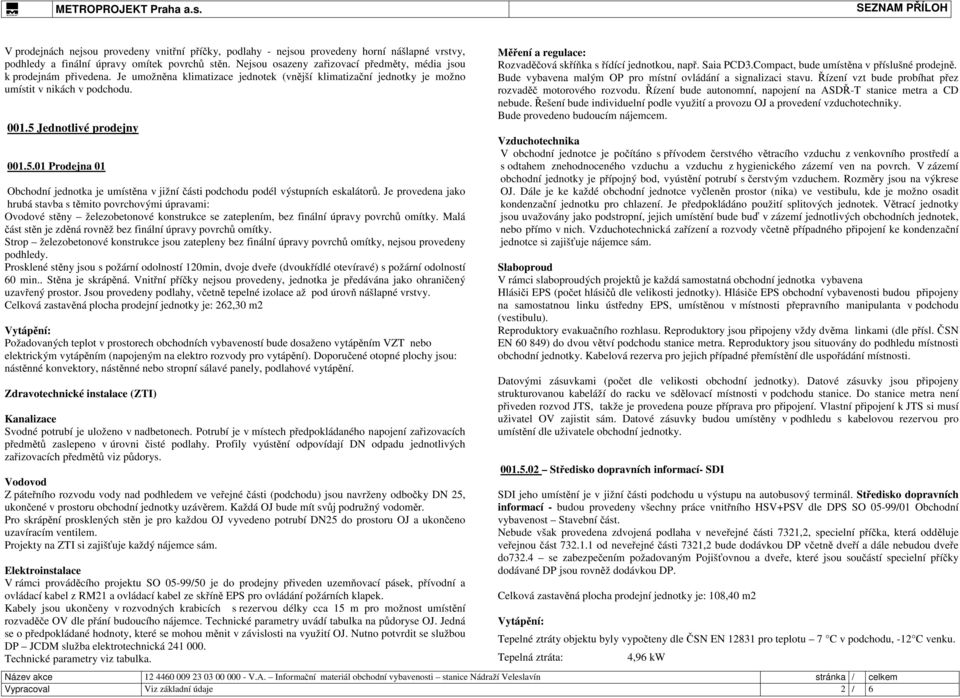

3 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH V prodejnách nejsou provedeny vnitřní příčky, podlahy - nejsou provedeny horní nášlapné vrstvy, podhledy a finální úpravy omítek povrchů stěn. Nejsou osazeny zařizovací předměty, média jsou k prodejnám přivedena. Je umožněna klimatizace jednotek (vnější klimatizační jednotky je možno umístit v nikách v podchodu Jednotlivé prodejny Prodejna 01 Obchodní jednotka je umístěna v jižní části podchodu podél výstupních eskalátorů. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Ovodové stěny železobetonové konstrukce se zateplením, bez finální úpravy povrchů omítky. Malá část stěn je zděná rovněž bez finální úpravy povrchů omítky. Strop železobetonové konstrukce jsou zatepleny bez finální úpravy povrchů omítky, nejsou provedeny podhledy. Prosklené stěny jsou s požární odolností 120min, dvoje dveře (dvoukřídlé otevíravé) s požární odolností 60 min.. Stěna je skrápěná. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Jsou provedeny podlahy, včetně tepelné izolace až pod úrovň nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 262,30 m2 Vytápění: Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Potrubí je v místech předpokládaného napojení zařizovacích předmětů zaslepeno v úrovni čisté podlahy. Profily vyústění odpovídají DN odpadu jednotlivých zařizovacích předmětů viz půdorys. Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (podchodu) jsou navrženy odbočky DN 25, ukončené v prostoru obchodní jednotky uzávěrem. Každá OJ bude mít svůj podružný vodoměr. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Projekty na ZTI si zajišťuje každý nájemce sám. rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu a vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je ke každé obchodní jednotce vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnická zařízení a rozvody včetně případného připojení ke kondenzační jednotce si zajišťuje nájemce sám. V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky Středisko dopravních informací- SDI SDI jeho umístění je v jižní části podchodu u výstupu na autobusový terminál. Středisko dopravních informací - budou provedeny všechny práce vnitřního HSV+PSV dle DPS SO 05-99/01 Obchodní vybavenost Stavební část. Nebude však provedena zdvojená podlaha v neveřejné části 7321,2, specielní příčka, která odděluje veřejnou část od neveřejné části 7321,2 bude dodávkou DP včetně dveří a dále nebudou dveře do732.4 se zabezpečením požadovaným Pojišťovnou a dveře, které jsou součástí specielní příčky dodávané DP jsou rovněž dodávkou DP. Celková zastavěná plocha prodejní jednotky je: 108,40 m2 Vytápění: Tepelné ztráty objektu byly vypočteny dle ČSN EN pro teplotu 7 C v podchodu, -12 C venku. Tepelná ztráta: 4,96 kw Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 2 / 6

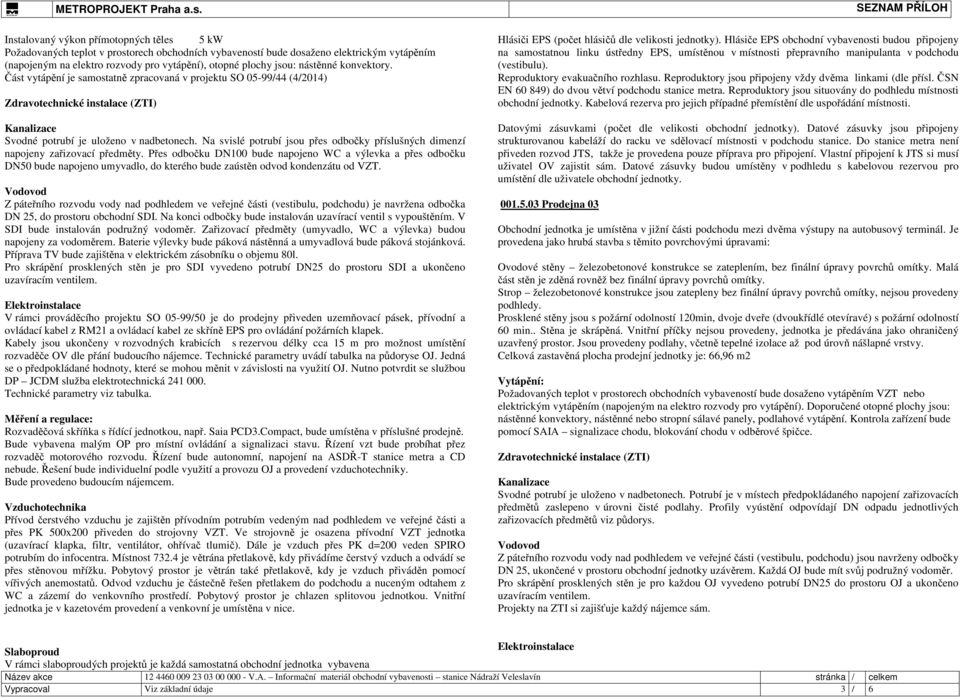

4 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH Instalovaný výkon přímotopných těles 5 kw Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění), otopné plochy jsou: nástěnné konvektory. Část vytápění je samostatně zpracovaná v projektu SO 05-99/44 (4/2014) Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Na svislé potrubí jsou přes odbočky příslušných dimenzí napojeny zařizovací předměty. Přes odbočku DN100 bude napojeno WC a výlevka a přes odbočku DN50 bude napojeno umyvadlo, do kterého bude zaústěn odvod kondenzátu od VZT. Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (vestibulu, podchodu) je navržena odbočka DN 25, do prostoru obchodní SDI. Na konci odbočky bude instalován uzavírací ventil s vypouštěním. V SDI bude instalován podružný vodoměr. Zařizovací předměty (umyvadlo, WC a výlevka) budou napojeny za vodoměrem. Baterie výlevky bude páková nástěnná a umyvadlová bude páková stojánková. Příprava TV bude zajištěna v elektrickém zásobníku o objemu 80l. Pro skrápění prosklených stěn je pro SDI vyvedeno potrubí DN25 do prostoru SDI a ukončeno uzavíracím ventilem. rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika Přívod čerstvého vzduchu je zajištěn přívodním potrubím vedeným nad podhledem ve veřejné části a přes PK 500x200 přiveden do strojovny VZT. Ve strojovně je osazena přívodní VZT jednotka (uzavírací klapka, filtr, ventilátor, ohřívač tlumič). Dále je vzduch přes PK d=200 veden SPIRO potrubím do infocentra. Místnost je větrána přetlakově, kdy přivádíme čerstvý vzduch a odvádí se přes stěnovou mřížku. Pobytový prostor je větrán také přetlakově, kdy je vzduch přiváděn pomocí vířivých anemostatů. Odvod vzduchu je částečně řešen přetlakem do podchodu a nuceným odtahem z WC a zázemí do venkovního prostředí. Pobytový prostor je chlazen splitovou jednotkou. Vnitřní jednotka je v kazetovém provedení a venkovní je umístěna v nice. Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky Prodejna 03 Obchodní jednotka je umístěna v jižní části podchodu mezi dvěma výstupy na autobusový terminál. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Ovodové stěny železobetonové konstrukce se zateplením, bez finální úpravy povrchů omítky. Malá část stěn je zděná rovněž bez finální úpravy povrchů omítky. Strop železobetonové konstrukce jsou zatepleny bez finální úpravy povrchů omítky, nejsou provedeny podhledy. Prosklené stěny jsou s požární odolností 120min, dvoje dveře (dvoukřídlé otevíravé) s požární odolností 60 min.. Stěna je skrápěná. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Jsou provedeny podlahy, včetně tepelné izolace až pod úrovň nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 66,96 m2 Vytápění: Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Kontrola zařízení bude pomocí SAIA signalizace chodu, blokování chodu v odběrové špičce. Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Potrubí je v místech předpokládaného napojení zařizovacích předmětů zaslepeno v úrovni čisté podlahy. Profily vyústění odpovídají DN odpadu jednotlivých zařizovacích předmětů viz půdorys. Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (vestibulu, podchodu) jsou navrženy odbočky DN 25, ukončené v prostoru obchodní jednotky uzávěrem. Každá OJ bude mít svůj podružný vodoměr. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Projekty na ZTI si zajišťuje každý nájemce sám. V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 3 / 6

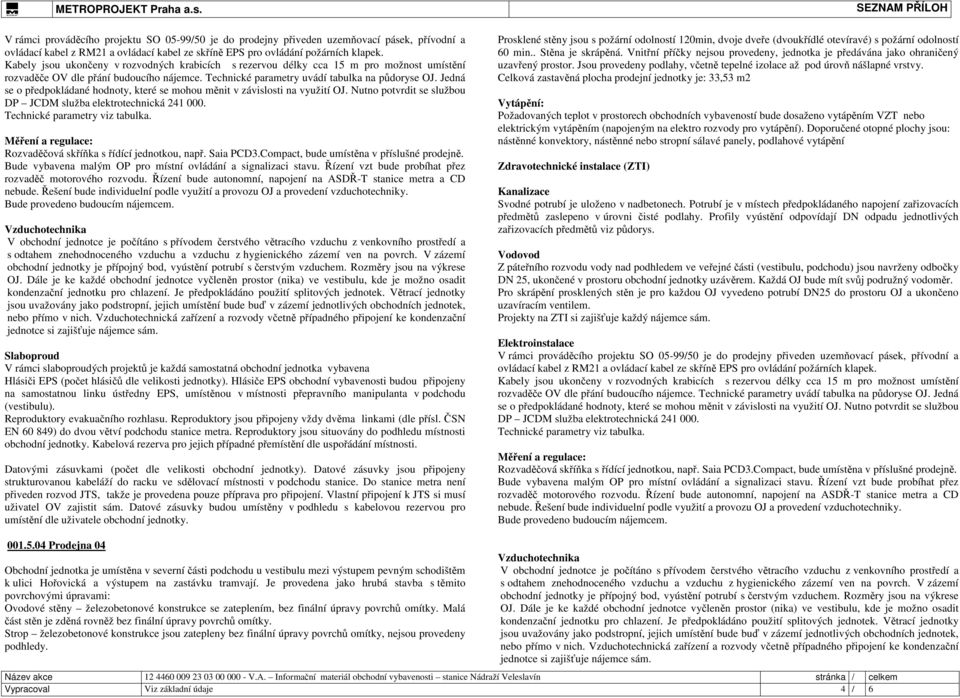

5 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu a vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je ke každé obchodní jednotce vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnická zařízení a rozvody včetně případného připojení ke kondenzační jednotce si zajišťuje nájemce sám. V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Prosklené stěny jsou s požární odolností 120min, dvoje dveře (dvoukřídlé otevíravé) s požární odolností 60 min.. Stěna je skrápěná. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Jsou provedeny podlahy, včetně tepelné izolace až pod úrovň nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 33,53 m2 Vytápění: Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Potrubí je v místech předpokládaného napojení zařizovacích předmětů zaslepeno v úrovni čisté podlahy. Profily vyústění odpovídají DN odpadu jednotlivých zařizovacích předmětů viz půdorys. Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (vestibulu, podchodu) jsou navrženy odbočky DN 25, ukončené v prostoru obchodní jednotky uzávěrem. Každá OJ bude mít svůj podružný vodoměr. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Projekty na ZTI si zajišťuje každý nájemce sám. rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem Prodejna 04 Obchodní jednotka je umístěna v severní části podchodu u vestibulu mezi výstupem pevným schodištěm k ulici Hořovická a výstupem na zastávku tramvají. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Ovodové stěny železobetonové konstrukce se zateplením, bez finální úpravy povrchů omítky. Malá část stěn je zděná rovněž bez finální úpravy povrchů omítky. Strop železobetonové konstrukce jsou zatepleny bez finální úpravy povrchů omítky, nejsou provedeny podhledy. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu a vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je ke každé obchodní jednotce vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnická zařízení a rozvody včetně případného připojení ke kondenzační jednotce si zajišťuje nájemce sám. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 4 / 6

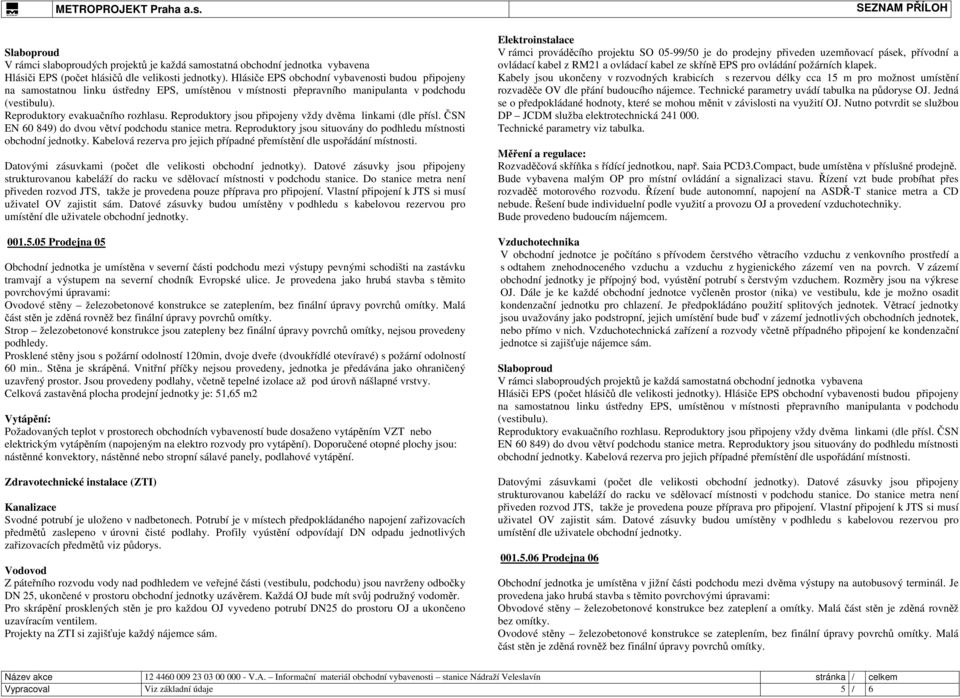

6 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky Prodejna 05 Obchodní jednotka je umístěna v severní části podchodu mezi výstupy pevnými schodišti na zastávku tramvají a výstupem na severní chodník Evropské ulice. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Ovodové stěny železobetonové konstrukce se zateplením, bez finální úpravy povrchů omítky. Malá část stěn je zděná rovněž bez finální úpravy povrchů omítky. Strop železobetonové konstrukce jsou zatepleny bez finální úpravy povrchů omítky, nejsou provedeny podhledy. Prosklené stěny jsou s požární odolností 120min, dvoje dveře (dvoukřídlé otevíravé) s požární odolností 60 min.. Stěna je skrápěná. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Jsou provedeny podlahy, včetně tepelné izolace až pod úrovň nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 51,65 m2 Vytápění: Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Potrubí je v místech předpokládaného napojení zařizovacích předmětů zaslepeno v úrovni čisté podlahy. Profily vyústění odpovídají DN odpadu jednotlivých zařizovacích předmětů viz půdorys. Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (vestibulu, podchodu) jsou navrženy odbočky DN 25, ukončené v prostoru obchodní jednotky uzávěrem. Každá OJ bude mít svůj podružný vodoměr. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Projekty na ZTI si zajišťuje každý nájemce sám. rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přes rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu a vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je ke každé obchodní jednotce vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnická zařízení a rozvody včetně případného připojení ke kondenzační jednotce si zajišťuje nájemce sám. V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky Prodejna 06 Obchodní jednotka je umístěna v jižní části podchodu mezi dvěma výstupy na autobusový terminál. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny železobetonové konstrukce bez zateplení a omítky. Malá část stěn je zděná rovněž bez omítky. Ovodové stěny železobetonové konstrukce se zateplením, bez finální úpravy povrchů omítky. Malá část stěn je zděná rovněž bez finální úpravy povrchů omítky. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 5 / 6

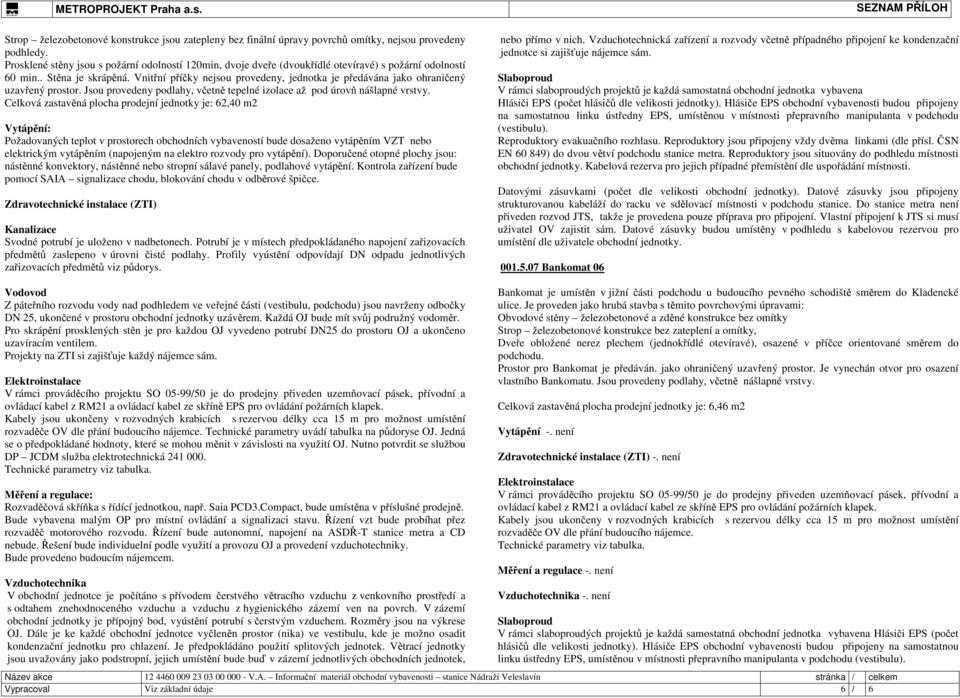

7 METROPROJEKT Praha a.s. SEZNAM PŘÍLOH Strop železobetonové konstrukce jsou zatepleny bez finální úpravy povrchů omítky, nejsou provedeny podhledy. Prosklené stěny jsou s požární odolností 120min, dvoje dveře (dvoukřídlé otevíravé) s požární odolností 60 min.. Stěna je skrápěná. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Jsou provedeny podlahy, včetně tepelné izolace až pod úrovň nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 62,40 m2 Vytápění: Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Kontrola zařízení bude pomocí SAIA signalizace chodu, blokování chodu v odběrové špičce. Zdravotechnické instalace (ZTI) Kanalizace Svodné potrubí je uloženo v nadbetonech. Potrubí je v místech předpokládaného napojení zařizovacích předmětů zaslepeno v úrovni čisté podlahy. Profily vyústění odpovídají DN odpadu jednotlivých zařizovacích předmětů viz půdorys. nebo přímo v nich. Vzduchotechnická zařízení a rozvody včetně případného připojení ke kondenzační jednotce si zajišťuje nájemce sám. V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. Do stanice metra není přiveden rozvod JTS, takže je provedena pouze příprava pro připojení. Vlastní připojení k JTS si musí uživatel OV zajistit sám. Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky Bankomat 06 Vodovod Z páteřního rozvodu vody nad podhledem ve veřejné části (vestibulu, podchodu) jsou navrženy odbočky DN 25, ukončené v prostoru obchodní jednotky uzávěrem. Každá OJ bude mít svůj podružný vodoměr. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Projekty na ZTI si zajišťuje každý nájemce sám. rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Nutno potvrdit se službou DP JCDM služba elektrotechnická Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu a vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je ke každé obchodní jednotce vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, Bankomat je umístěn v jižní části podchodu u budoucího pevného schodiště směrem do Kladencké ulice. Je proveden jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny železobetonové a zděné konstrukce bez omítky Strop železobetonové konstrukce bez zateplení a omítky, Dveře obložené nerez plechem (jednokřídlé otevíravé), osazené v příčce orientované směrem do podchodu. Prostor pro Bankomat je předáván. jako ohraničený uzavřený prostor. Je vynechán otvor pro osazení vlastního Bankomatu. Jsou provedeny podlahy, včetně nášlapné vrstvy. Celková zastavěná plocha prodejní jednotky je: 6,46 m2 Vytápění -. není Zdravotechnické instalace (ZTI) -. není rozvaděče OV dle přání budoucího nájemce. Měření a regulace -. není Vzduchotechnika -. není V rámci slaboproudých projektů je každá samostatná obchodní jednotka vybavena Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny EPS, umístěnou v místnosti přepravního manipulanta v podchodu (vestibulu). Název akce V.A. Informační materiál obchodní vybavenosti stanice Nádraží Veleslavín stránka / celkem Vypracoval Viz základní údaje 6 / 6

8 30 9, UV21 UV22 UV23 UV25 4 UV2 HIP: Praha 2 vypracoval: datum: 05/ /01

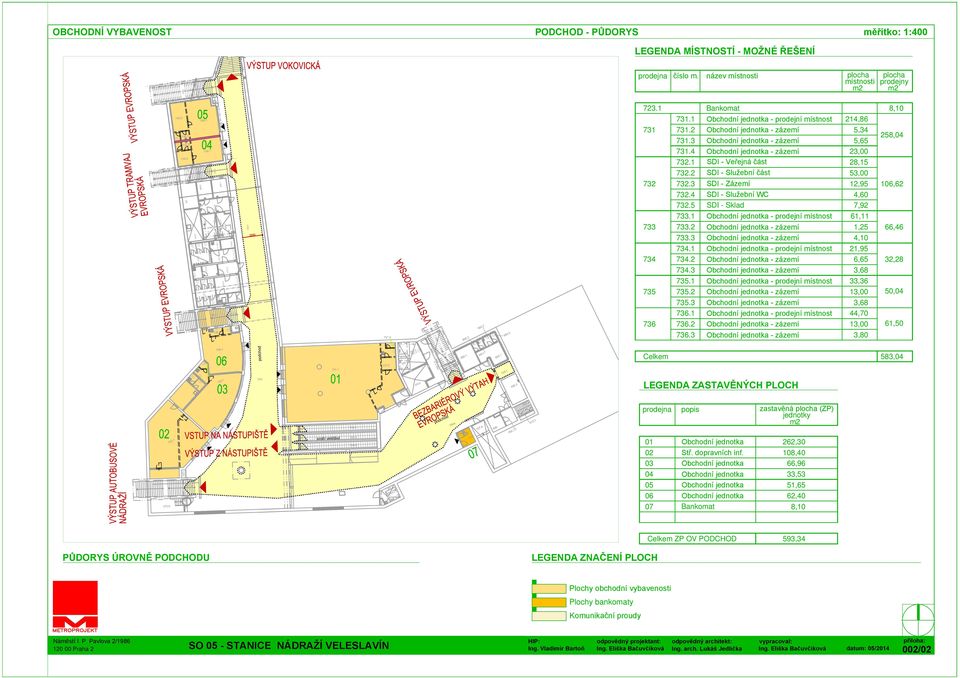

9 OBCHODNÍ VYBAVENOST PODCHOD - PŮDORYS LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ měřítko: 1:400 prodejna číslo m. název místnosti plocha plocha místnosti prodejny m2 m Bankomat 8, Obchodní jednotka - prodejní místnost 214, , ,65 258, , SDI - Veřejná část 28, SDI - Služební část 53, SDI - Zázemí 12,95 106, SDI - Služební WC SDI - Sklad Obchodní jednotka - prodejní místnost 61,11 1,25 4,10 Obchodní jednotka - prodejní místnost Obchodní jednotka - prodejní místnost Obchodní jednotka - prodejní místnost 4,60 7,92 21,95 6,65 3,68 33,36 13,00 3,68 44,70 13,00 3,80 66,46 32,28 50,04 61,50 podchod Celkem 583,04 LEGENDA ZASTAVĚNÝCH PLOCH podchod prodejna popis zastavěná plocha (ZP) jednotky m2 směr vestibul 01 Obchodní jednotka 262,30 02 Stř. dopravních inf. 108,40 03 Obchodní jednotka 66,96 04 Obchodní jednotka 33,53 05 Obchodní jednotka 51,65 06 Obchodní jednotka 62,40 07 Bankomat 8,10 Celkem ZP OV PODCHOD 593,34 PŮDORYS ÚROVNĚ PODCHODU LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Komunikační proudy Náměstí I. P. Pavlova 2/ Praha 2 SO 05 - STANICE NÁDRAŽÍ VELESLAVÍN HIP: Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: Ing. arch. Lukáš Jedlička vypracoval: datum: 05/2014 příloha: 002/02

10 OBCHODNÍ VYBAVENOST PODCHOD ULICE EVROPSKÁ - PRODEJNA 01 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 A A Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozváděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys Reproduktor směrový umístit pod strop s 5m rezervního kabelu LEGENDA MATERIÁLŮ Konstrukce postavené v rámci stavební připravenosti metra Zdivo Porotherm Přizdívky na izollace Hebel Tepelná izolace MOŽNÉ DISPOZIČNÍ ŘEŠENÍ - LEGENDA PLOCH Místnost Prodejní místnost Předsíňka Služební WC Sklad Užitná plocha celkem Zastavěná plocha podlaží prodejny Možné dispoziční řešení Užitná plocha 214,86 m2 5,34 m2 5,65 m2 23,00 m2 258,04 m2 262,30 m2 LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Náměstí I. P. Pavlova 2/1986 SO 05 - STANICE NÁDRAŽÍ VELESLAVÍN HIP: Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: Ing. arch. Lukáš Jedlička vypracoval: datum: 05/2014 příloha: 002/03

11 A OBCHODNÍ VYBAVENOST PODCHOD ULICE EVROPSKÁ - STŘEDISKO DOPRAVNÍCH INFORMACÍ 02 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 A Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě A A Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozváděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys Reproduktor směrový umístit pod strop s 5m rezervního kabelu LEGENDA MATERIÁLŮ Konstrukce postavené v rámci stavební připravenosti metra Zdivo Porotherm Přizdívky na izollace Hebel Tepelná izolace MOŽNÉ DISPOZIČNÍ ŘEŠENÍ - LEGENDA PLOCH Možné dispoziční řešení Středisko dopravních informací - SDI Místnost Užitná plocha SDI - Veřejná část 28,15 m2 SDI - Služební část 53,00 m2 SDI - Zázemí 12,95 m2 SDI - Služební WC 4,60 m2 SDI - Sklad 7,92 m2 Užitná plocha celkem 106,62 m2 Zastavěná plocha podlaží prodejny 108,40 m2 LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Náměstí I. P. Pavlova 2/1986 SO 05 - STANICE NÁDRAŽÍ VELESLAVÍN HIP: Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: Ing. arch. Lukáš Jedlička vypracoval: datum: 05/2014 příloha: 002/04

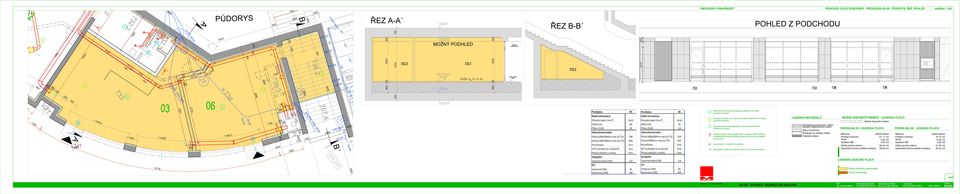

12 OBCHODNÍ VYBAVENOST PODCHOD ULICE EVROPSKÁ - PRODEJNA PŮDORYS, ŘEZ, POHLED měřítko: 1:50 B ŘEZ A-A A Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě LEGENDA MATERIÁLŮ MOŽNÉ DISPOZIČNÍ ŘEŠENÍ - LEGENDA PLOCH Možné dispoziční řešení A Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozváděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys Reproduktor směrový umístit pod strop s 5m rezervního kabelu Konstrukce postavené v rámci stavební připravenosti metra Zdivo Porotherm Přizdívky na izollace Hebel Tepelná izolace PRODEJNA 03- LEGENDA PLOCH Místnost Užitná plocha Prodejní místnost 61,11 m2 Sklad 0,00 m2 Služební WC 5,35 m2 Užitná plocha celkem 66,46 m2 Zastavěná plocha podlaží prodejny 66,96 m2 PRODEJNA 06 - LEGENDA PLOCH Prodejní místnost Sklad Služební WC Místnost Užitná plocha celkem Zastavěná plocha podlaží prodejny Užitná plocha 44,70 m2 13,00 m2 3,80 m2 61,50 m2 62,40 m2 LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Náměstí I. P. Pavlova 2/1986 SO 05 - STANICE NÁDRAŽÍ VELESLAVÍN HIP: Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: Ing. arch. Lukáš Jedlička vypracoval: datum: 05/2014 příloha: 002/05

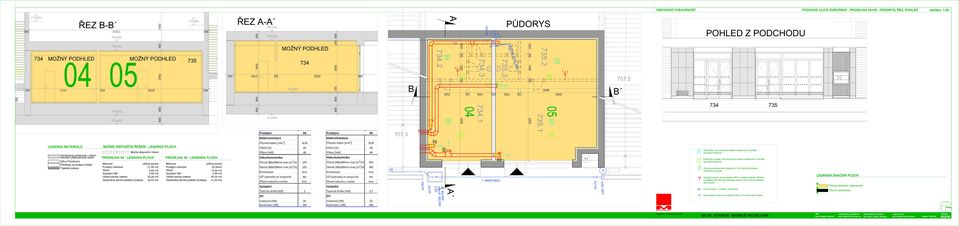

13 OBCHODNÍ VYBAVENOST PODCHOD ULICE EVROPSKÁ - PRODEJNA PŮDORYS, ŘEZ, POHLED měřítko: 1:50 LEGENDA MATERIÁLŮ Konstrukce postavené v rámci stavební připravenosti metra Zdivo Porotherm Přizdívky na izollace Hebel Tepelná izolace MOŽNÉ DISPOZIČNÍ ŘEŠENÍ - LEGENDA PLOCH Možné dispoziční řešení PRODEJNA 04 - LEGENDA PLOCH PRODEJNA 05 - LEGENDA PLOCH Místnost Užitná plocha Místnost Užitná plocha Prodejní místnost 21,95 m2 Prodejní místnost 33,36m2 Sklad 6,65 m2 Sklad 13,00 m2 Služební WC 3,68 m2 Služební WC 3,68 m2 Užitná plocha celkem 32,28 m2 Užitná plocha celkem 50,04 m2 Zastavěná plocha podlaží prodejny 33,53 m2 Zastavěná plocha podlaží prodejny 51,65 m2 B A A B Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozváděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys Reproduktor směrový umístit pod strop s 5m rezervního kabelu LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Náměstí I. P. Pavlova 2/1986 SO 05 - STANICE NÁDRAŽÍ VELESLAVÍN HIP: Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: Ing. arch. Lukáš Jedlička vypracoval: datum: 05/2014 příloha: 002/06
