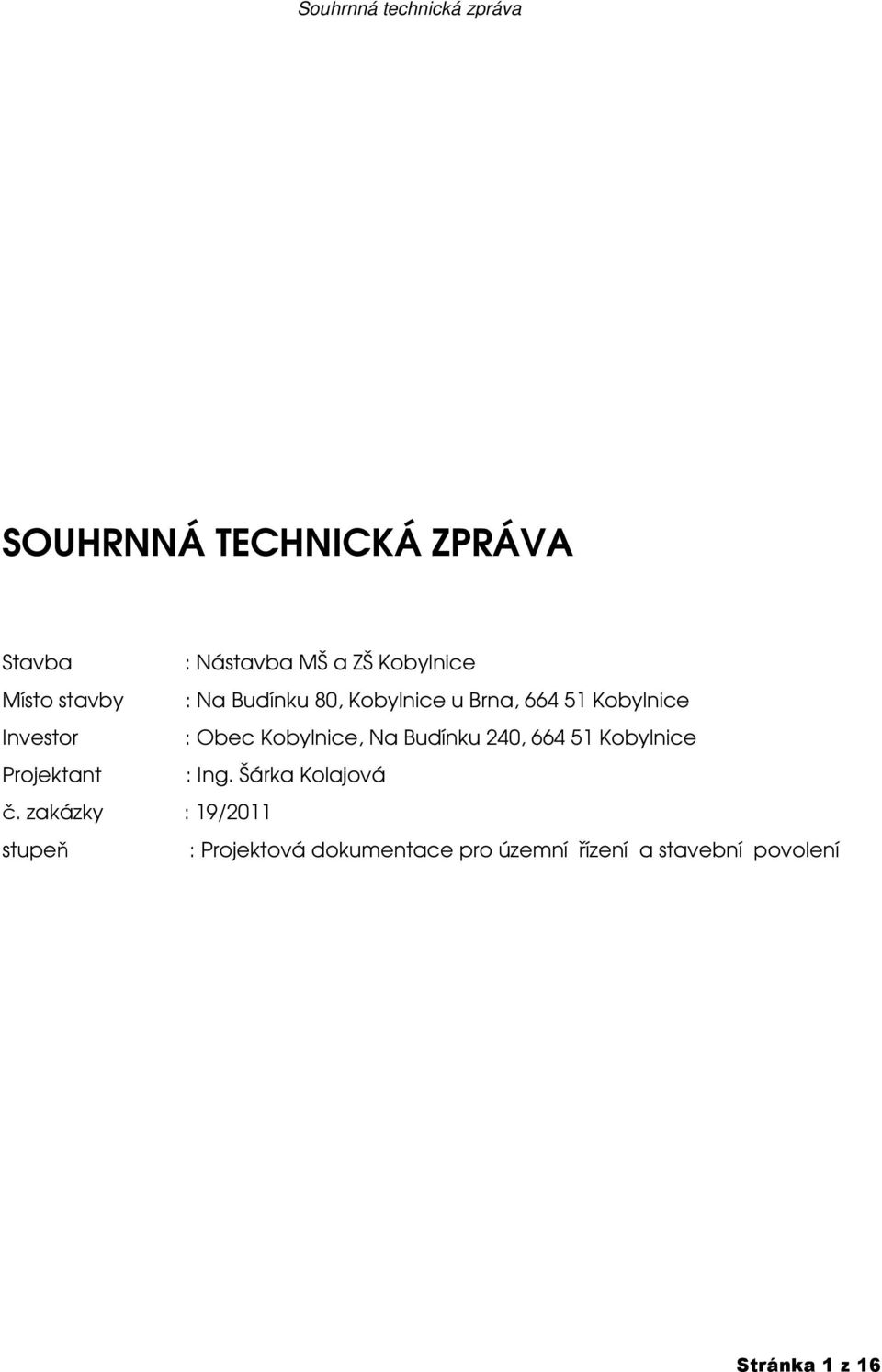

1 SOUHRNNÁ TECHNICKÁ ZPRÁVA Stavba : Nástavba MŠ a ZŠ Kobylnice Místo stavby : Na Budínku 80, Kobylnice u Brna, Kobylnice Investor : Obec Kobylnice, Na Budínku 240, Kobylnice Projektant : Ing. Šárka Kolajová č. zakázky : 19/2011 stupeň : Projektová dokumentace pro územní řízení a stavební povolení Stránka 1 z 16

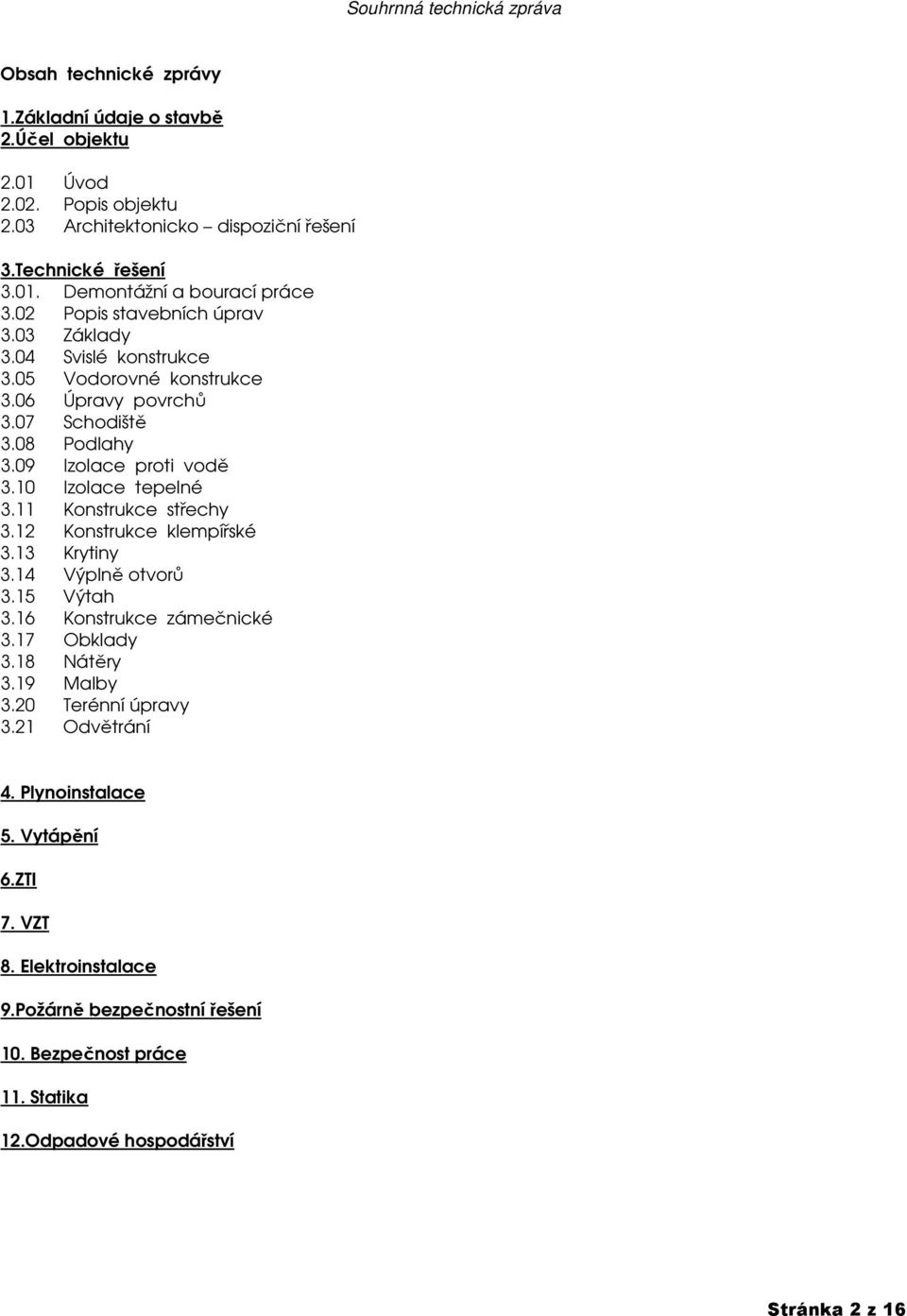

2 Obsah technické zprávy 1.Základní údaje o stavbě 2.Účel objektu 2.01 Úvod Popis objektu 2.03 Architektonicko dispoziční řešení 3.Technické řešení Demontážní a bourací práce 3.02 Popis stavebních úprav 3.03 Základy 3.04 Svislé konstrukce 3.05 Vodorovné konstrukce 3.06 Úpravy povrchů 3.07 Schodiště 3.08 Podlahy 3.09 Izolace proti vodě 3.10 Izolace tepelné 3.11 Konstrukce střechy 3.12 Konstrukce klempířské 3.13 Krytiny 3.14 Výplně otvorů 3.15 Výtah 3.16 Konstrukce zámečnické 3.17 Obklady 3.18 Nátěry 3.19 Malby 3.20 Terénní úpravy 3.21 Odvětrání 4. Plynoinstalace 5. Vytápění 6.ZTI 7. VZT 8. Elektroinstalace 9.Požárně bezpečnostní řešení 10. Bezpečnost práce 11. Statika 12.Odpadové hospodářství Stránka 2 z 16

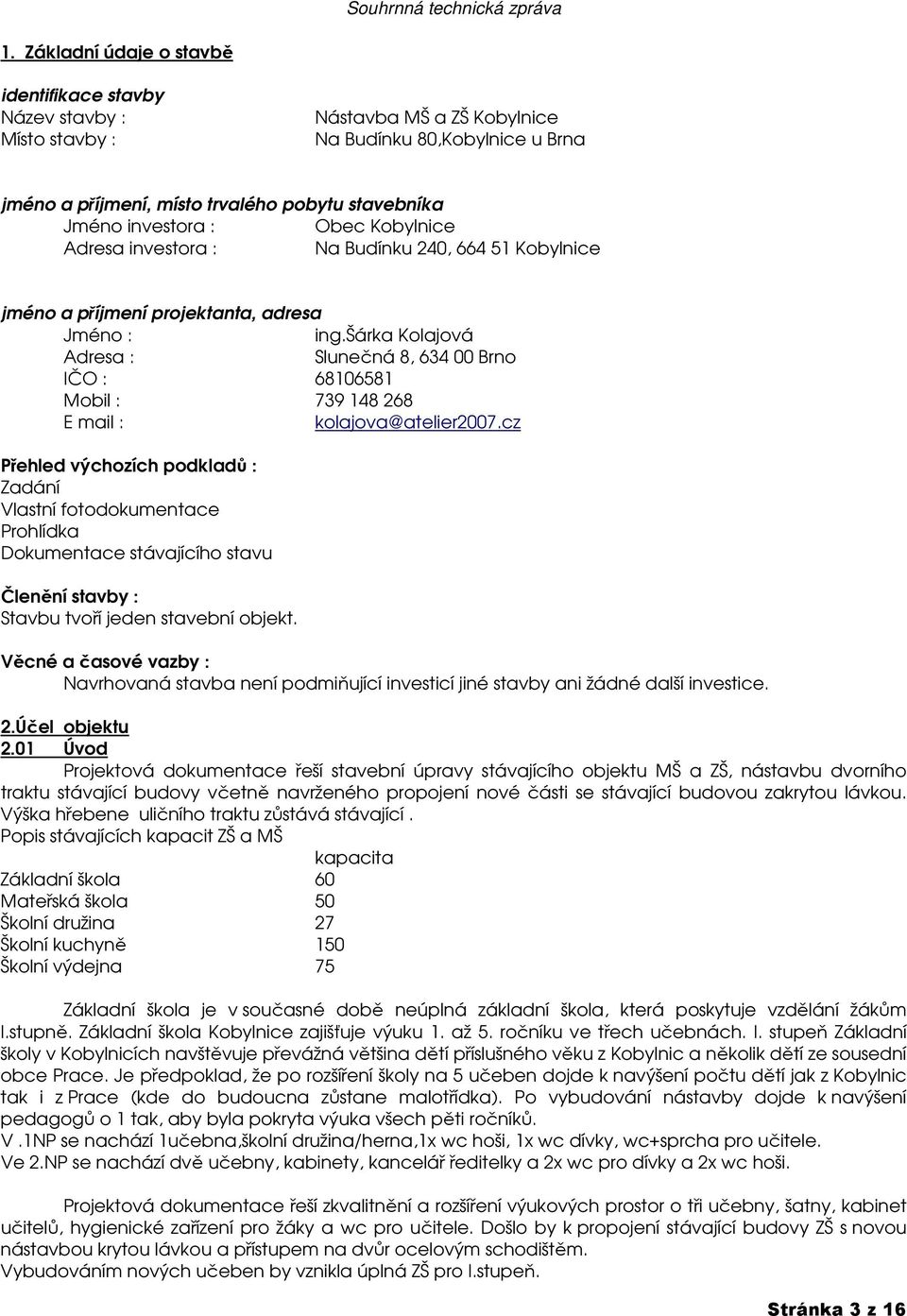

3 1. Základní údaje o stavbě identifikace stavby Název stavby : Místo stavby : Nástavba MŠ a ZŠ Kobylnice Na Budínku 80,Kobylnice u Brna jméno a příjmení, místo trvalého pobytu stavebníka Jméno investora : Obec Kobylnice Adresa investora : Na Budínku 240, Kobylnice jméno a příjmení projektanta, adresa Jméno : ing.šárka Kolajová Adresa : Slunečná 8, Brno IČO : Mobil : E mail : kolajova@atelier2007.cz Přehled výchozích podkladů : Zadání Vlastní fotodokumentace Prohlídka Dokumentace stávajícího stavu Členění stavby : Stavbu tvoří jeden stavební objekt. Věcné a časové vazby : Navrhovaná stavba není podmiňující investicí jiné stavby ani žádné další investice. 2.Účel objektu 2.01 Úvod Projektová dokumentace řeší stavební úpravy stávajícího objektu MŠ a ZŠ, nástavbu dvorního traktu stávající budovy včetně navrženého propojení nové části se stávající budovou zakrytou lávkou. Výška hřebene uličního traktu zůstává stávající. Popis stávajících kapacit ZŠ a MŠ kapacita Základní škola 60 Mateřská škola 50 Školní družina 27 Školní kuchyně 150 Školní výdejna 75 Základní škola je v současné době neúplná základní škola, která poskytuje vzdělání žákům I.stupně. Základní škola Kobylnice zajišťuje výuku 1. až 5. ročníku ve třech učebnách. I. stupeň Základní školy v Kobylnicích navštěvuje převážná většina dětí příslušného věku z Kobylnic a několik dětí ze sousední obce Prace. Je předpoklad, že po rozšíření školy na 5 učeben dojde k navýšení počtu dětí jak z Kobylnic tak i z Prace (kde do budoucna zůstane malotřídka). Po vybudování nástavby dojde k navýšení pedagogů o 1 tak, aby byla pokryta výuka všech pěti ročníků. V.1NP se nachází 1učebna,školní družina/herna,1x wc hoši, 1x wc dívky, wc+sprcha pro učitele. Ve 2.NP se nachází dvě učebny, kabinety, kancelář ředitelky a 2x wc pro dívky a 2x wc hoši. Projektová dokumentace řeší zkvalitnění a rozšíření výukových prostor o tři učebny, šatny, kabinet učitelů, hygienické zařízení pro žáky a wc pro učitele. Došlo by k propojení stávající budovy ZŠ s novou nástavbou krytou lávkou a přístupem na dvůr ocelovým schodištěm. Vybudováním nových učeben by vznikla úplná ZŠ pro I.stupeň. Stránka 3 z 16

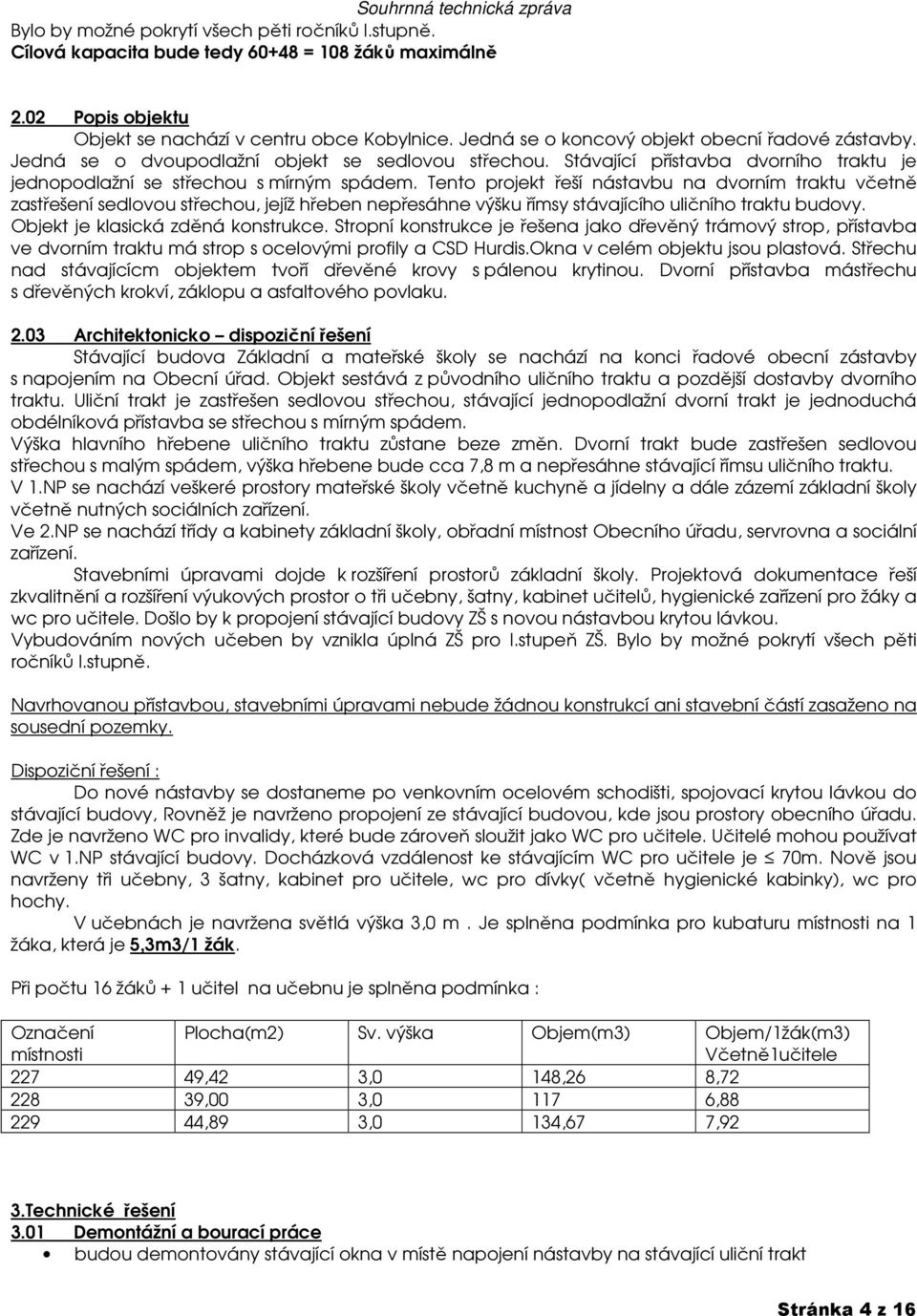

4 Bylo by možné pokrytí všech pěti ročníků I.stupně. Cílová kapacita bude tedy = 108 žáků maximálně 2.02 Popis objektu Objekt se nachází v centru obce Kobylnice. Jedná se o koncový objekt obecní řadové zástavby. Jedná se o dvoupodlažní objekt se sedlovou střechou. Stávající přístavba dvorního traktu je jednopodlažní se střechou s mírným spádem. Tento projekt řeší nástavbu na dvorním traktu včetně zastřešení sedlovou střechou, jejíž hřeben nepřesáhne výšku římsy stávajícího uličního traktu budovy. Objekt je klasická zděná konstrukce. Stropní konstrukce je řešena jako dřevěný trámový strop, přístavba ve dvorním traktu má strop s ocelovými profily a CSD Hurdis.Okna v celém objektu jsou plastová. Střechu nad stávajícícm objektem tvoří dřevěné krovy s pálenou krytinou. Dvorní přístavba mástřechu s dřevěných krokví, záklopu a asfaltového povlaku Architektonicko dispoziční řešení Stávající budova Základní a mateřské školy se nachází na konci řadové obecní zástavby s napojením na Obecní úřad. Objekt sestává z původního uličního traktu a pozdější dostavby dvorního traktu. Uliční trakt je zastřešen sedlovou střechou, stávající jednopodlažní dvorní trakt je jednoduchá obdélníková přístavba se střechou s mírným spádem. Výška hlavního hřebene uličního traktu zůstane beze změn. Dvorní trakt bude zastřešen sedlovou střechou s malým spádem, výška hřebene bude cca 7,8 m a nepřesáhne stávající římsu uličního traktu. V 1.NP se nachází veškeré prostory mateřské školy včetně kuchyně a jídelny a dále zázemí základní školy včetně nutných sociálních zařízení. Ve 2.NP se nachází třídy a kabinety základní školy, obřadní místnost Obecního úřadu, servrovna a sociální zařízení. Stavebními úpravami dojde k rozšíření prostorů základní školy. Projektová dokumentace řeší zkvalitnění a rozšíření výukových prostor o tři učebny, šatny, kabinet učitelů, hygienické zařízení pro žáky a wc pro učitele. Došlo by k propojení stávající budovy ZŠ s novou nástavbou krytou lávkou. Vybudováním nových učeben by vznikla úplná ZŠ pro I.stupeň ZŠ. Bylo by možné pokrytí všech pěti ročníků I.stupně. Navrhovanou přístavbou, stavebními úpravami nebude žádnou konstrukcí ani stavební částí zasaženo na sousední pozemky. Dispoziční řešení : Do nové nástavby se dostaneme po venkovním ocelovém schodišti, spojovací krytou lávkou do stávající budovy, Rovněž je navrženo propojení ze stávající budovou, kde jsou prostory obecního úřadu. Zde je navrženo WC pro invalidy, které bude zároveň sloužit jako WC pro učitele. Učitelé mohou používat WC v 1.NP stávající budovy. Docházková vzdálenost ke stávajícím WC pro učitele je 70m. Nově jsou navrženy tři učebny, 3 šatny, kabinet pro učitele, wc pro dívky( včetně hygienické kabinky), wc pro hochy. V učebnách je navržena světlá výška 3,0 m. Je splněna podmínka pro kubaturu místnosti na 1 žáka, která je 5,3m3/1 žák. Při počtu 16 žáků + 1 učitel na učebnu je splněna podmínka : Označení místnosti Plocha(m2) Sv. výška Objem(m3) Objem/1žák(m3) Včetně1učitele ,42 3,0 148,26 8, ,00 3, , ,89 3,0 134,67 7,92 3.Technické řešení 3.01 Demontážní a bourací práce budou demontovány stávající okna v místě napojení nástavby na stávající uliční trakt Stránka 4 z 16

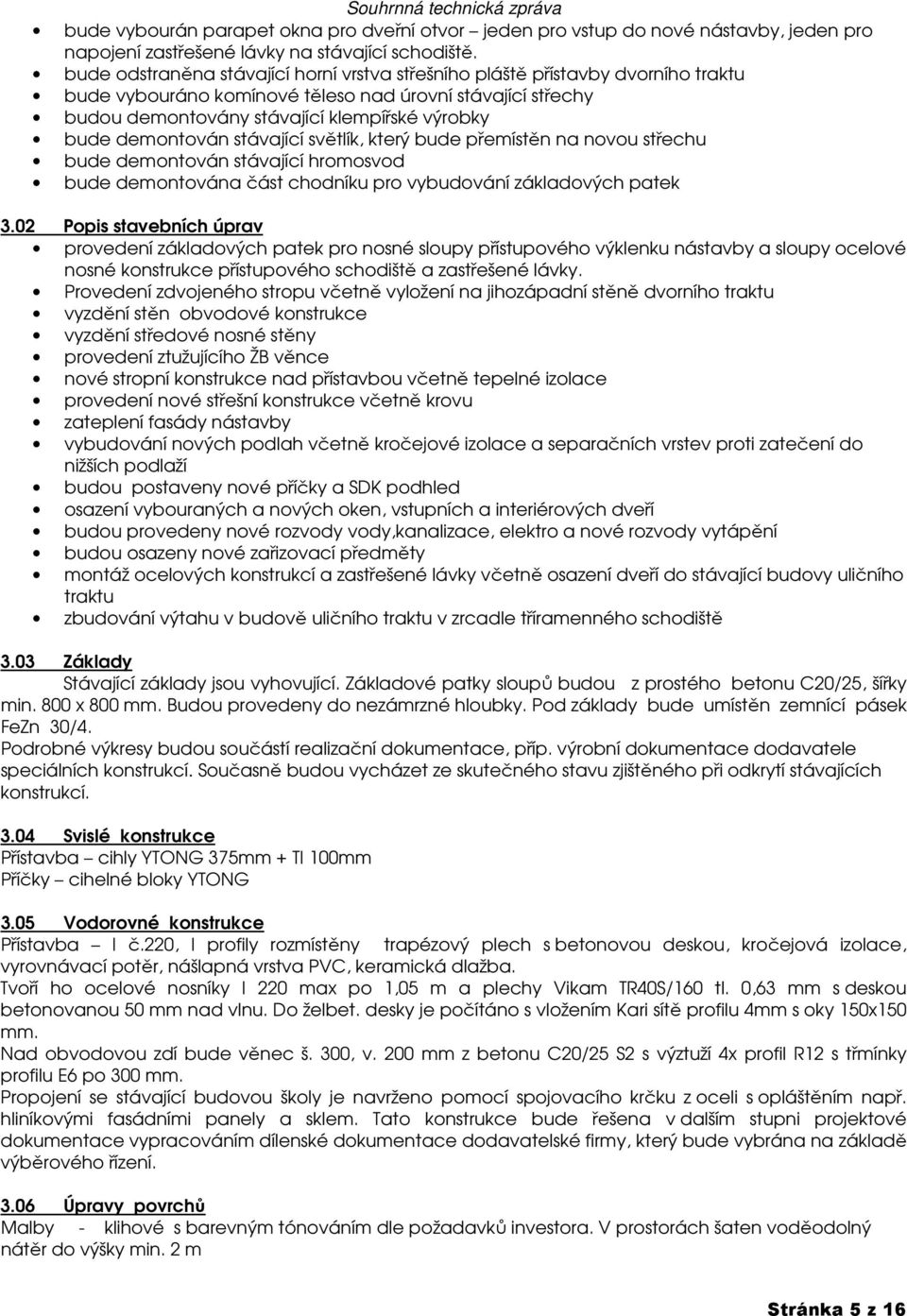

5 bude vybourán parapet okna pro dveřní otvor jeden pro vstup do nové nástavby, jeden pro napojení zastřešené lávky na stávající schodiště. bude odstraněna stávající horní vrstva střešního pláště přístavby dvorního traktu bude vybouráno komínové těleso nad úrovní stávající střechy budou demontovány stávající klempířské výrobky bude demontován stávající světlík, který bude přemístěn na novou střechu bude demontován stávající hromosvod bude demontována část chodníku pro vybudování základových patek 3.02 Popis stavebních úprav provedení základových patek pro nosné sloupy přístupového výklenku nástavby a sloupy ocelové nosné konstrukce přístupového schodiště a zastřešené lávky. Provedení zdvojeného stropu včetně vyložení na jihozápadní stěně dvorního traktu vyzdění stěn obvodové konstrukce vyzdění středové nosné stěny provedení ztužujícího ŽB věnce nové stropní konstrukce nad přístavbou včetně tepelné izolace provedení nové střešní konstrukce včetně krovu zateplení fasády nástavby vybudování nových podlah včetně kročejové izolace a separačních vrstev proti zatečení do nižších podlaží budou postaveny nové příčky a SDK podhled osazení vybouraných a nových oken, vstupních a interiérových dveří budou provedeny nové rozvody vody,kanalizace, elektro a nové rozvody vytápění budou osazeny nové zařizovací předměty montáž ocelových konstrukcí a zastřešené lávky včetně osazení dveří do stávající budovy uličního traktu zbudování výtahu v budově uličního traktu v zrcadle tříramenného schodiště 3.03 Základy Stávající základy jsou vyhovující. Základové patky sloupů budou z prostého betonu C20/25, šířky min. 800 x 800 mm. Budou provedeny do nezámrzné hloubky. Pod základy bude umístěn zemnící pásek FeZn 30/4. Podrobné výkresy budou součástí realizační dokumentace, příp. výrobní dokumentace dodavatele speciálních konstrukcí. Současně budou vycházet ze skutečného stavu zjištěného při odkrytí stávajících konstrukcí Svislé konstrukce Přístavba cihly YTONG 375mm + TI 100mm Příčky cihelné bloky YTONG 3.05 Vodorovné konstrukce Přístavba I č.220, I profily rozmístěny trapézový plech s betonovou deskou, kročejová izolace, vyrovnávací potěr, nášlapná vrstva PVC, keramická dlažba. Tvoří ho ocelové nosníky I 220 max po 1,05 m a plechy Vikam TR40S/160 tl. 0,63 mm s deskou betonovanou 50 mm nad vlnu. Do želbet. desky je počítáno s vložením Kari sítě profilu 4mm s oky 150x150 mm. Nad obvodovou zdí bude věnec š. 300, v. 200 mm z betonu C20/25 S2 s výztuží 4x profil R12 s třmínky profilu E6 po 300 mm. Propojení se stávající budovou školy je navrženo pomocí spojovacího krčku z oceli s opláštěním např. hliníkovými fasádními panely a sklem. Tato konstrukce bude řešena v dalším stupni projektové dokumentace vypracováním dílenské dokumentace dodavatelské firmy, který bude vybrána na základě výběrového řízení Úpravy povrchů Malby - klihové s barevným tónováním dle požadavků investora. V prostorách šaten voděodolný nátěr do výšky min. 2 m Stránka 5 z 16

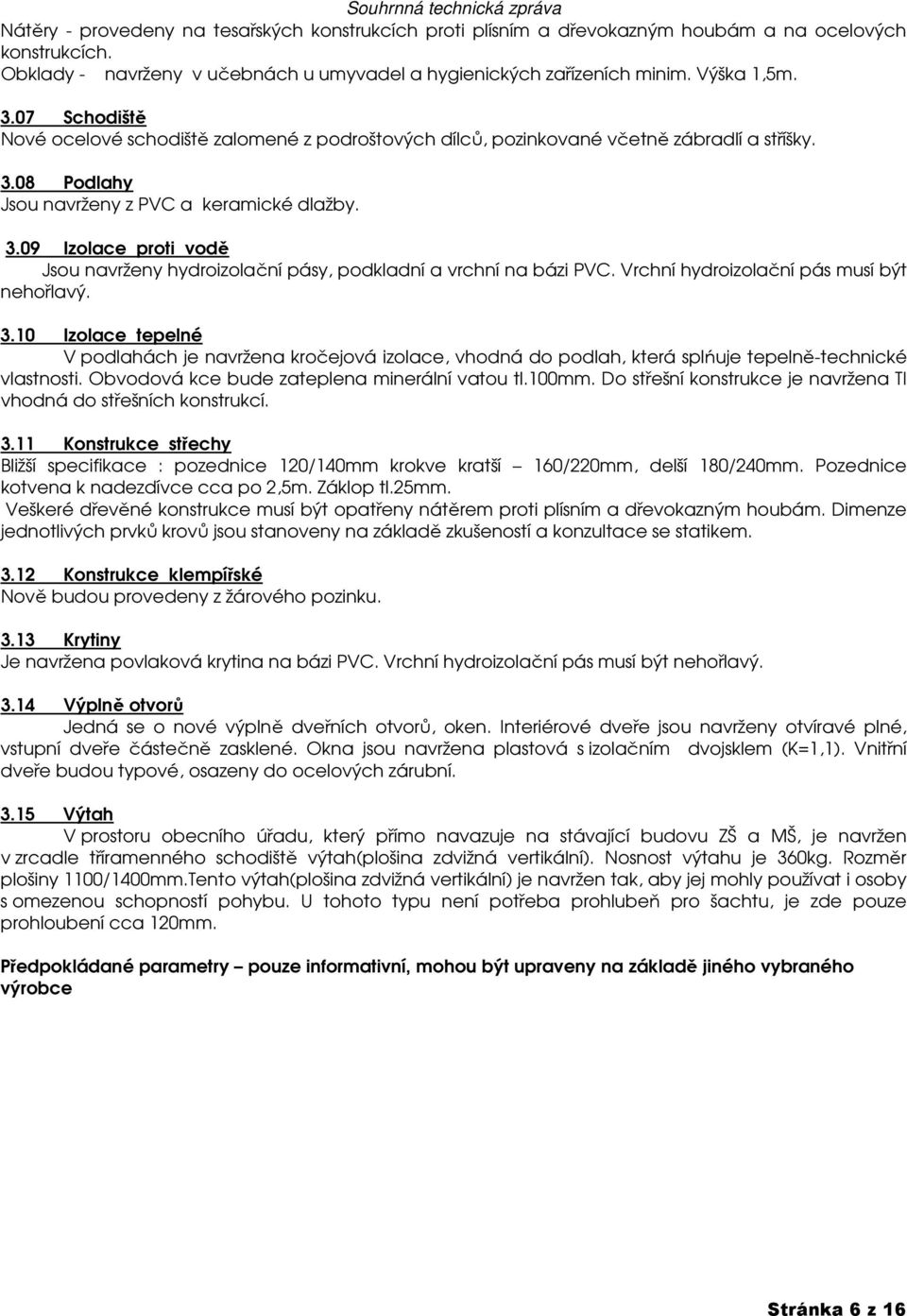

6 Nátěry - provedeny na tesařských konstrukcích proti plísním a dřevokazným houbám a na ocelových konstrukcích. Obklady - navrženy v učebnách u umyvadel a hygienických zařízeních minim. Výška 1,5m Schodiště Nové ocelové schodiště zalomené z podroštových dílců, pozinkované včetně zábradlí a stříšky Podlahy Jsou navrženy z PVC a keramické dlažby Izolace proti vodě Jsou navrženy hydroizolační pásy, podkladní a vrchní na bázi PVC. Vrchní hydroizolační pás musí být nehořlavý Izolace tepelné V podlahách je navržena kročejová izolace, vhodná do podlah, která splńuje tepelně-technické vlastnosti. Obvodová kce bude zateplena minerální vatou tl.100mm. Do střešní konstrukce je navržena TI vhodná do střešních konstrukcí Konstrukce střechy Bližší specifikace : pozednice 120/140mm krokve kratší 160/220mm, delší 180/240mm. Pozednice kotvena k nadezdívce cca po 2,5m. Záklop tl.25mm. Veškeré dřevěné konstrukce musí být opatřeny nátěrem proti plísním a dřevokazným houbám. Dimenze jednotlivých prvků krovů jsou stanoveny na základě zkušeností a konzultace se statikem Konstrukce klempířské Nově budou provedeny z žárového pozinku Krytiny Je navržena povlaková krytina na bázi PVC. Vrchní hydroizolační pás musí být nehořlavý Výplně otvorů Jedná se o nové výplně dveřních otvorů, oken. Interiérové dveře jsou navrženy otvíravé plné, vstupní dveře částečně zasklené. Okna jsou navržena plastová s izolačním dvojsklem (K=1,1). Vnitřní dveře budou typové, osazeny do ocelových zárubní Výtah V prostoru obecního úřadu, který přímo navazuje na stávající budovu ZŠ a MŠ, je navržen v zrcadle tříramenného schodiště výtah(plošina zdvižná vertikální). Nosnost výtahu je 360kg. Rozměr plošiny 1100/1400mm.Tento výtah(plošina zdvižná vertikální) je navržen tak, aby jej mohly používat i osoby s omezenou schopností pohybu. U tohoto typu není potřeba prohlubeň pro šachtu, je zde pouze prohloubení cca 120mm. Předpokládané parametry pouze informativní, mohou být upraveny na základě jiného vybraného výrobce Stránka 6 z 16

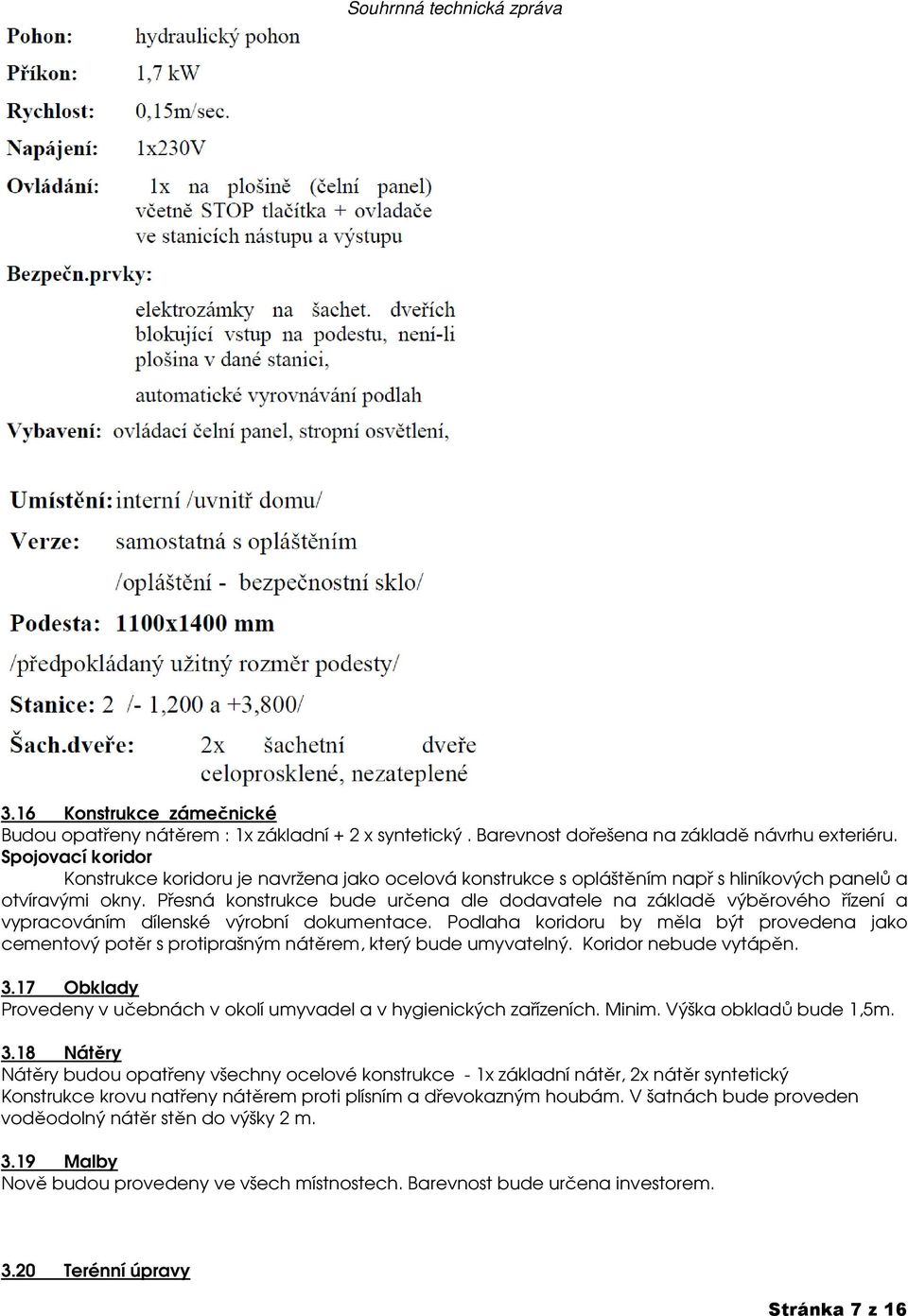

7 3.16 Konstrukce zámečnické Budou opatřeny nátěrem : 1x základní + 2 x syntetický. Barevnost dořešena na základě návrhu exteriéru. Spojovací koridor Konstrukce koridoru je navržena jako ocelová konstrukce s opláštěním např s hliníkových panelů a otvíravými okny. Přesná konstrukce bude určena dle dodavatele na základě výběrového řízení a vypracováním dílenské výrobní dokumentace. Podlaha koridoru by měla být provedena jako cementový potěr s protiprašným nátěrem, který bude umyvatelný. Koridor nebude vytápěn Obklady Provedeny v učebnách v okolí umyvadel a v hygienických zařízeních. Minim. Výška obkladů bude 1,5m Nátěry Nátěry budou opatřeny všechny ocelové konstrukce - 1x základní nátěr, 2x nátěr syntetický Konstrukce krovu natřeny nátěrem proti plísním a dřevokazným houbám. V šatnách bude proveden voděodolný nátěr stěn do výšky 2 m Malby Nově budou provedeny ve všech místnostech. Barevnost bude určena investorem Terénní úpravy Stránka 7 z 16

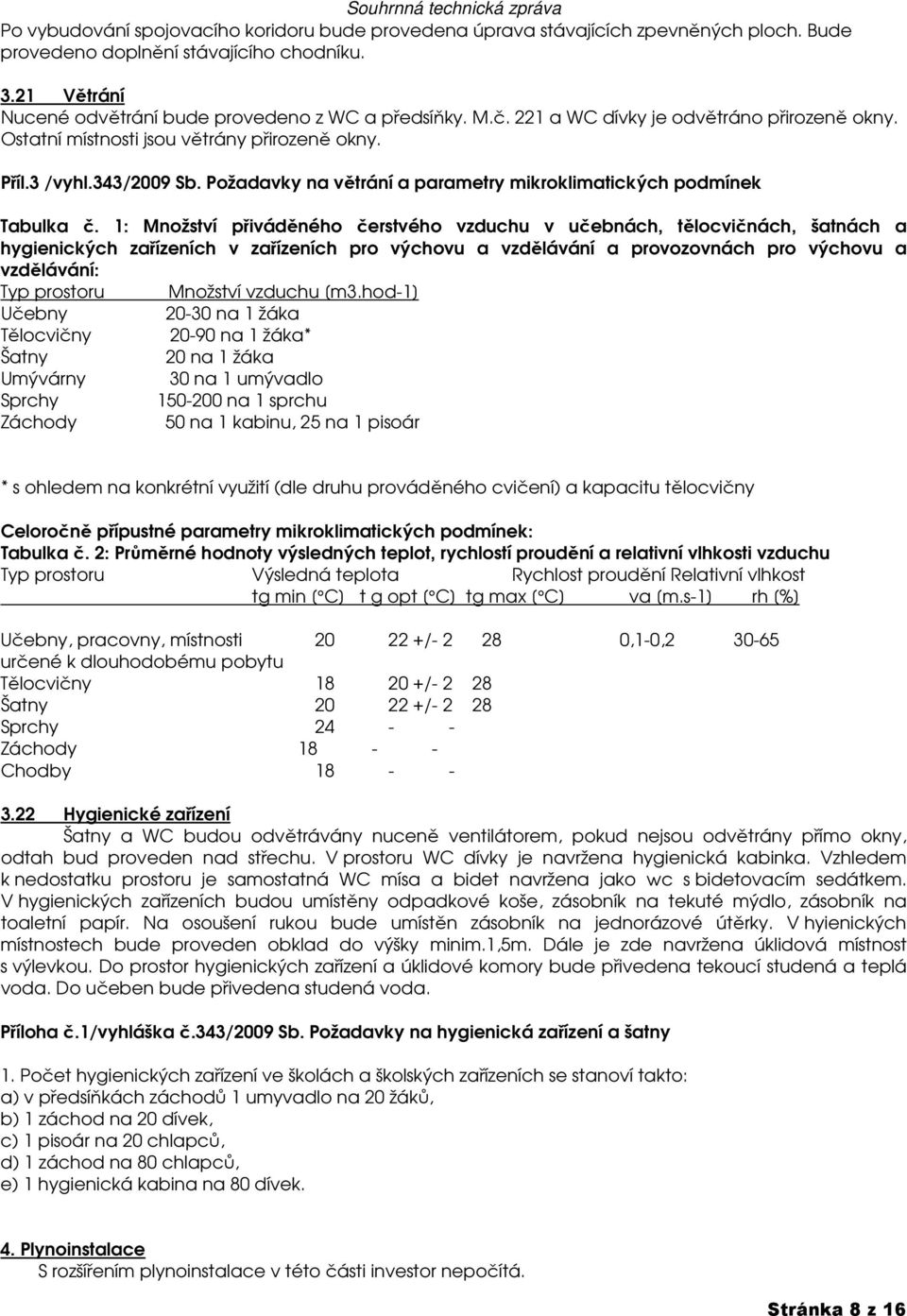

8 Po vybudování spojovacího koridoru bude provedena úprava stávajících zpevněných ploch. Bude provedeno doplnění stávajícího chodníku Větrání Nucené odvětrání bude provedeno z WC a předsíňky. M.č. 221 a WC dívky je odvětráno přirozeně okny. Ostatní místnosti jsou větrány přirozeně okny. Příl.3 /vyhl.343/2009 Sb. Požadavky na větrání a parametry mikroklimatických podmínek Tabulka č. 1: Množství přiváděného čerstvého vzduchu v učebnách, tělocvičnách, šatnách a hygienických zařízeních v zařízeních pro výchovu a vzdělávání a provozovnách pro výchovu a vzdělávání: Typ prostoru Množství vzduchu [m3.hod-1] Učebny na 1 žáka Tělocvičny na 1 žáka* Šatny 20 na 1 žáka Umývárny 30 na 1 umývadlo Sprchy na 1 sprchu Záchody 50 na 1 kabinu, 25 na 1 pisoár * s ohledem na konkrétní využití (dle druhu prováděného cvičení) a kapacitu tělocvičny Celoročně přípustné parametry mikroklimatických podmínek: Tabulka č. 2: Průměrné hodnoty výsledných teplot, rychlostí proudění a relativní vlhkosti vzduchu Typ prostoru Výsledná teplota Rychlost proudění Relativní vlhkost tg min [ C] t g opt [ C] tg max [ C] va [m.s-1] rh [%] Učebny, pracovny, místnosti / ,1-0, určené k dlouhodobému pobytu Tělocvičny / Šatny / Sprchy Záchody Chodby Hygienické zařízení Šatny a WC budou odvětrávány nuceně ventilátorem, pokud nejsou odvětrány přímo okny, odtah bud proveden nad střechu. V prostoru WC dívky je navržena hygienická kabinka. Vzhledem k nedostatku prostoru je samostatná WC mísa a bidet navržena jako wc s bidetovacím sedátkem. V hygienických zařízeních budou umístěny odpadkové koše, zásobník na tekuté mýdlo, zásobník na toaletní papír. Na osoušení rukou bude umístěn zásobník na jednorázové útěrky. V hyienických místnostech bude proveden obklad do výšky minim.1,5m. Dále je zde navržena úklidová místnost s výlevkou. Do prostor hygienických zařízení a úklidové komory bude přivedena tekoucí studená a teplá voda. Do učeben bude přivedena studená voda. Příloha č.1/vyhláška č.343/2009 Sb. Požadavky na hygienická zařízení a šatny 1. Počet hygienických zařízení ve školách a školských zařízeních se stanoví takto: a) v předsíňkách záchodů 1 umyvadlo na 20 žáků, b) 1 záchod na 20 dívek, c) 1 pisoár na 20 chlapců, d) 1 záchod na 80 chlapců, e) 1 hygienická kabina na 80 dívek. 4. Plynoinstalace S rozšířením plynoinstalace v této části investor nepočítá. Stránka 8 z 16

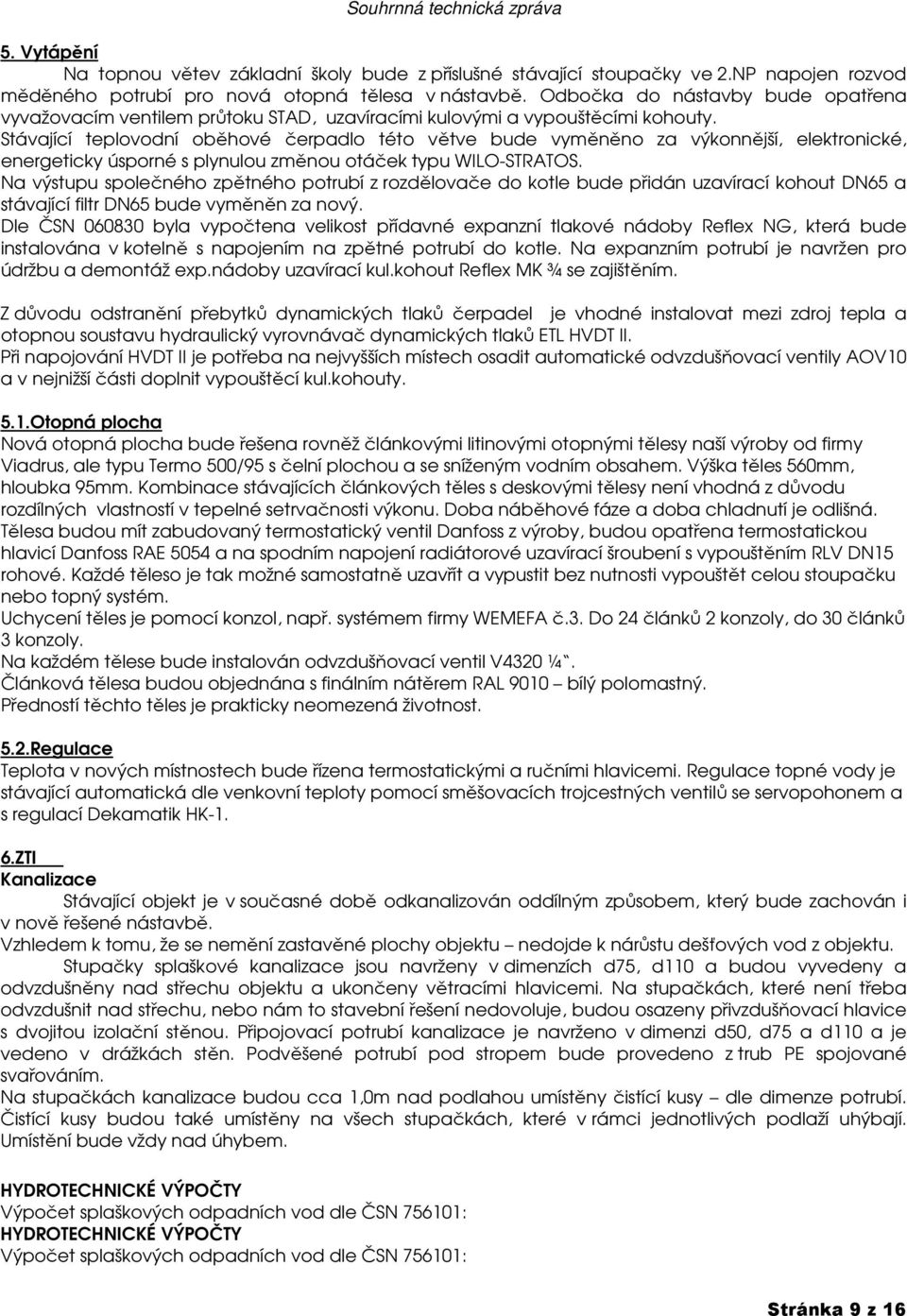

9 5. Vytápění Na topnou větev základní školy bude z příslušné stávající stoupačky ve 2.NP napojen rozvod měděného potrubí pro nová otopná tělesa v nástavbě. Odbočka do nástavby bude opatřena vyvažovacím ventilem průtoku STAD, uzavíracími kulovými a vypouštěcími kohouty. Stávající teplovodní oběhové čerpadlo této větve bude vyměněno za výkonnější, elektronické, energeticky úsporné s plynulou změnou otáček typu WILO-STRATOS. Na výstupu společného zpětného potrubí z rozdělovače do kotle bude přidán uzavírací kohout DN65 a stávající filtr DN65 bude vyměněn za nový. Dle ČSN byla vypočtena velikost přídavné expanzní tlakové nádoby Reflex NG, která bude instalována v kotelně s napojením na zpětné potrubí do kotle. Na expanzním potrubí je navržen pro údržbu a demontáž exp.nádoby uzavírací kul.kohout Reflex MK ¾ se zajištěním. Z důvodu odstranění přebytků dynamických tlaků čerpadel je vhodné instalovat mezi zdroj tepla a otopnou soustavu hydraulický vyrovnávač dynamických tlaků ETL HVDT II. Při napojování HVDT II je potřeba na nejvyšších místech osadit automatické odvzdušňovací ventily AOV10 a v nejnižší části doplnit vypouštěcí kul.kohouty. 5.1.Otopná plocha Nová otopná plocha bude řešena rovněž článkovými litinovými otopnými tělesy naší výroby od firmy Viadrus, ale typu Termo 500/95 s čelní plochou a se sníženým vodním obsahem. Výška těles 560mm, hloubka 95mm. Kombinace stávajících článkových těles s deskovými tělesy není vhodná z důvodu rozdílných vlastností v tepelné setrvačnosti výkonu. Doba náběhové fáze a doba chladnutí je odlišná. Tělesa budou mít zabudovaný termostatický ventil Danfoss z výroby, budou opatřena termostatickou hlavicí Danfoss RAE 5054 a na spodním napojení radiátorové uzavírací šroubení s vypouštěním RLV DN15 rohové. Každé těleso je tak možné samostatně uzavřít a vypustit bez nutnosti vypouštět celou stoupačku nebo topný systém. Uchycení těles je pomocí konzol, např. systémem firmy WEMEFA č.3. Do 24 článků 2 konzoly, do 30 článků 3 konzoly. Na každém tělese bude instalován odvzdušňovací ventil V4320 ¼. Článková tělesa budou objednána s finálním nátěrem RAL 9010 bílý polomastný. Předností těchto těles je prakticky neomezená životnost. 5.2.Regulace Teplota v nových místnostech bude řízena termostatickými a ručními hlavicemi. Regulace topné vody je stávající automatická dle venkovní teploty pomocí směšovacích trojcestných ventilů se servopohonem a s regulací Dekamatik HK-1. 6.ZTI Kanalizace Stávající objekt je v současné době odkanalizován oddílným způsobem, který bude zachován i v nově řešené nástavbě. Vzhledem k tomu, že se nemění zastavěné plochy objektu nedojde k nárůstu dešťových vod z objektu. Stupačky splaškové kanalizace jsou navrženy v dimenzích d75, d110 a budou vyvedeny a odvzdušněny nad střechu objektu a ukončeny větracími hlavicemi. Na stupačkách, které není třeba odvzdušnit nad střechu, nebo nám to stavební řešení nedovoluje, budou osazeny přivzdušňovací hlavice s dvojitou izolační stěnou. Připojovací potrubí kanalizace je navrženo v dimenzi d50, d75 a d110 a je vedeno v drážkách stěn. Podvěšené potrubí pod stropem bude provedeno z trub PE spojované svařováním. Na stupačkách kanalizace budou cca 1,0m nad podlahou umístěny čistící kusy dle dimenze potrubí. Čistící kusy budou také umístěny na všech stupačkách, které v rámci jednotlivých podlaží uhýbají. Umístění bude vždy nad úhybem. HYDROTECHNICKÉ VÝPOČTY Výpočet splaškových odpadních vod dle ČSN : HYDROTECHNICKÉ VÝPOČTY Výpočet splaškových odpadních vod dle ČSN : Stránka 9 z 16

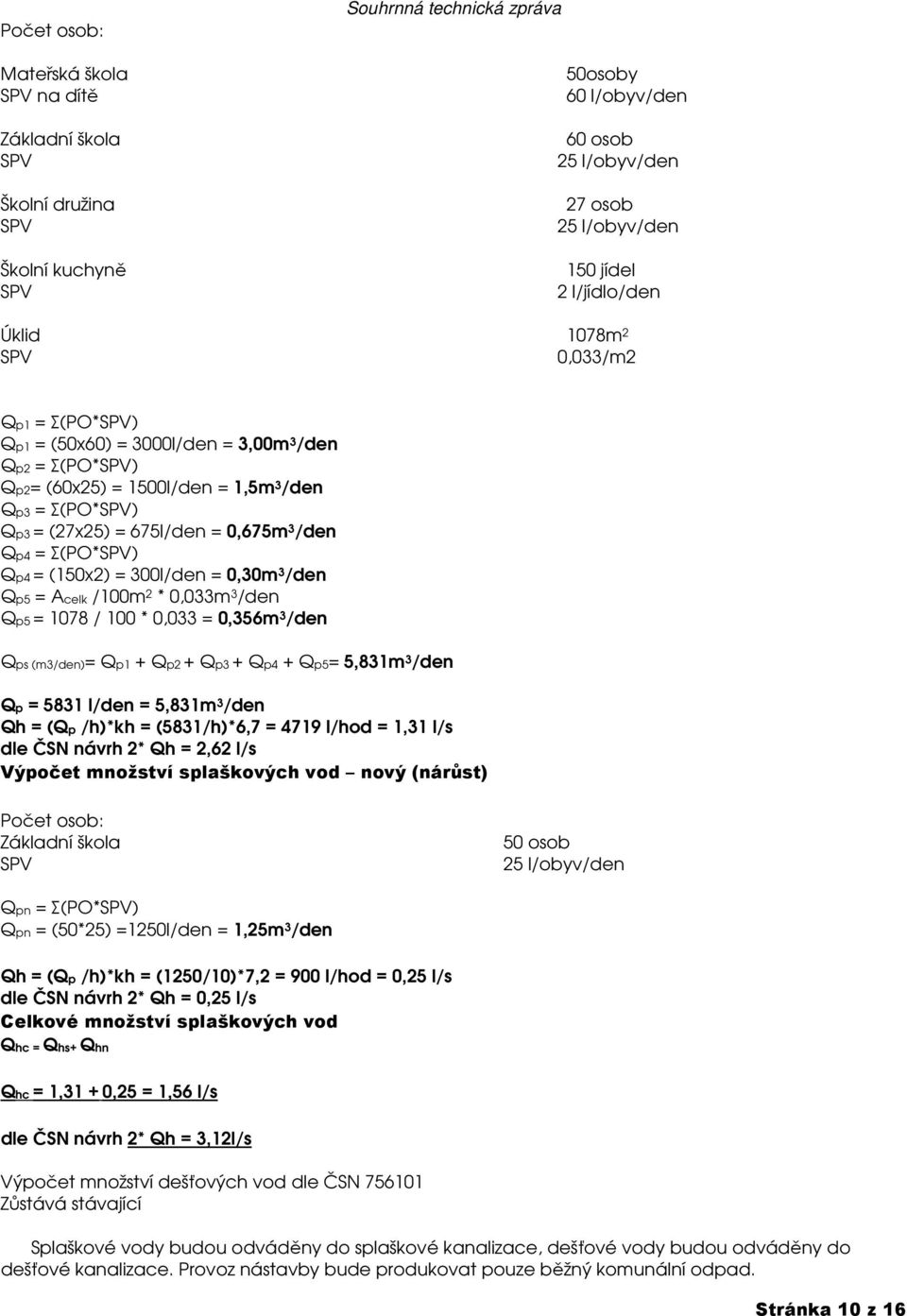

10 Počet osob: Souhrnná technická zpráva Mateřská škola na dítě Základní škola Školní družina Školní kuchyně 50osoby 60 l/obyv/den 60 osob 25 l/obyv/den 27 osob 25 l/obyv/den 150 jídel 2 l/jídlo/den Úklid 1078m 2 0,033/m2 Qp1 = Σ(PO*) Qp1 = (50x60) = 3000l/den = 3,00m 3 /den Qp2 = Σ(PO*) Qp2= (60x25) = 1500l/den = 1,5m 3 /den Qp3 = Σ(PO*) Qp3 = (27x25) = 675l/den = 0,675m 3 /den Qp4 = Σ(PO*) Qp4 = (150x2) = 300l/den = 0,30m 3 /den Qp5 = Acelk /100m 2 * 0,033m 3 /den Qp5 = 1078 / 100 * 0,033 = 0,356m 3 /den Qps (m3/den)= Qp1 + Qp2 + Qp3 + Qp4 + Qp5= 5,831m 3 /den Qp = 5831 l/den = 5,831m 3 /den Qh = (Qp /h)*kh = (5831/h)*6,7 = 4719 l/hod = 1,31 l/s dle ČSN návrh 2* Qh = 2,62 l/s Výpočet množství splaškových vod nový (nárůst) Počet osob: Základní škola 50 osob 25 l/obyv/den Qpn = Σ(PO*) Qpn = (50*25) =1250l/den = 1,25m 3 /den Qh = (Qp /h)*kh = (1250/10)*7,2 = 900 l/hod = 0,25 l/s dle ČSN návrh 2* Qh = 0,25 l/s Celkové množství splaškových vod Qhc = Qhs+ Qhn Qhc = 1,31 + 0,25 = 1,56 l/s dle ČSN návrh 2* Qh = 3,12l/s Výpočet množství dešťových vod dle ČSN Zůstává stávající Splaškové vody budou odváděny do splaškové kanalizace, dešťové vody budou odváděny do dešťové kanalizace. Provoz nástavby bude produkovat pouze běžný komunální odpad. Stránka 10 z 16

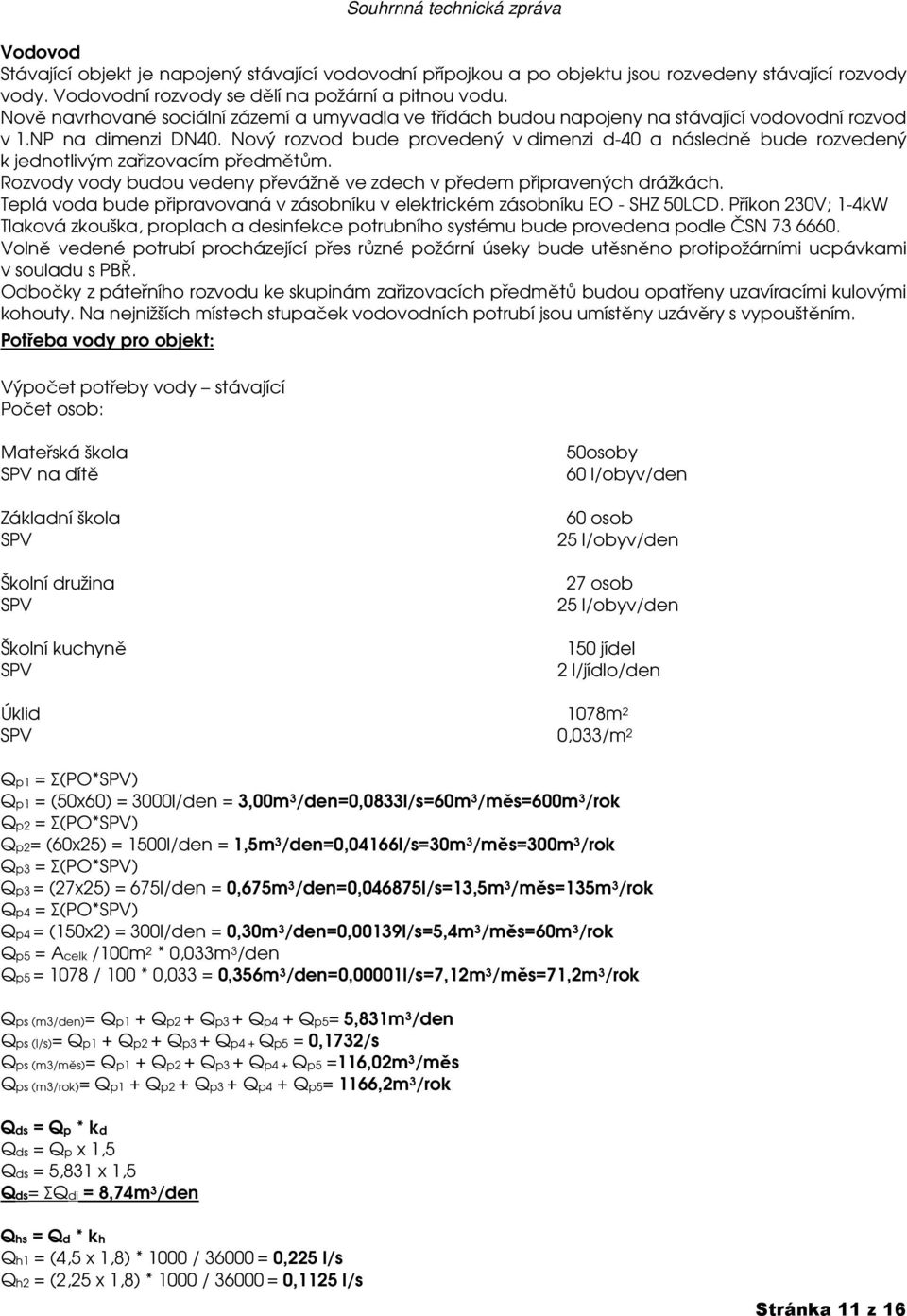

11 Vodovod Stávající objekt je napojený stávající vodovodní přípojkou a po objektu jsou rozvedeny stávající rozvody vody. Vodovodní rozvody se dělí na požární a pitnou vodu. Nově navrhované sociální zázemí a umyvadla ve třídách budou napojeny na stávající vodovodní rozvod v 1.NP na dimenzi DN40. Nový rozvod bude provedený v dimenzi d-40 a následně bude rozvedený k jednotlivým zařizovacím předmětům. Rozvody vody budou vedeny převážně ve zdech v předem připravených drážkách. Teplá voda bude připravovaná v zásobníku v elektrickém zásobníku EO - SHZ 50LCD. Příkon 230V; 1-4kW Tlaková zkouška, proplach a desinfekce potrubního systému bude provedena podle ČSN Volně vedené potrubí procházející přes různé požární úseky bude utěsněno protipožárními ucpávkami v souladu s PBŘ. Odbočky z páteřního rozvodu ke skupinám zařizovacích předmětů budou opatřeny uzavíracími kulovými kohouty. Na nejnižších místech stupaček vodovodních potrubí jsou umístěny uzávěry s vypouštěním. Potřeba vody pro objekt: Výpočet potřeby vody stávající Počet osob: Mateřská škola na dítě Základní škola Školní družina Školní kuchyně 50osoby 60 l/obyv/den 60 osob 25 l/obyv/den 27 osob 25 l/obyv/den 150 jídel 2 l/jídlo/den Úklid 1078m 2 0,033/m 2 Qp1 = Σ(PO*) Qp1 = (50x60) = 3000l/den = 3,00m 3 /den=0,0833l/s=60m 3 /měs=600m 3 /rok Qp2 = Σ(PO*) Qp2= (60x25) = 1500l/den = 1,5m 3 /den=0,04166l/s=30m 3 /měs=300m 3 /rok Qp3 = Σ(PO*) Qp3 = (27x25) = 675l/den = 0,675m 3 /den=0,046875l/s=13,5m 3 /měs=135m 3 /rok Qp4 = Σ(PO*) Qp4 = (150x2) = 300l/den = 0,30m 3 /den=0,00139l/s=5,4m 3 /měs=60m 3 /rok Qp5 = Acelk /100m 2 * 0,033m 3 /den Qp5 = 1078 / 100 * 0,033 = 0,356m 3 /den=0,00001l/s=7,12m 3 /měs=71,2m 3 /rok Qps (m3/den)= Qp1 + Qp2 + Qp3 + Qp4 + Qp5= 5,831m 3 /den Qps (l/s)= Qp1 + Qp2 + Qp3 + Qp4 + Qp5 = 0,1732/s Qps (m3/měs)= Qp1 + Qp2 + Qp3 + Qp4 + Qp5 =116,02m 3 /měs Qps (m3/rok)= Qp1 + Qp2 + Qp3 + Qp4 + Qp5= 1166,2m 3 /rok Qds = Qp * kd Qds = Qp x 1,5 Qds = 5,831 x 1,5 Qds= ΣQdi = 8,74m 3 /den Qhs = Qd * kh Qh1 = (4,5 x 1,8) * 1000 / = 0,225 l/s Qh2 = (2,25 x 1,8) * 1000 / = 0,1125 l/s Stránka 11 z 16

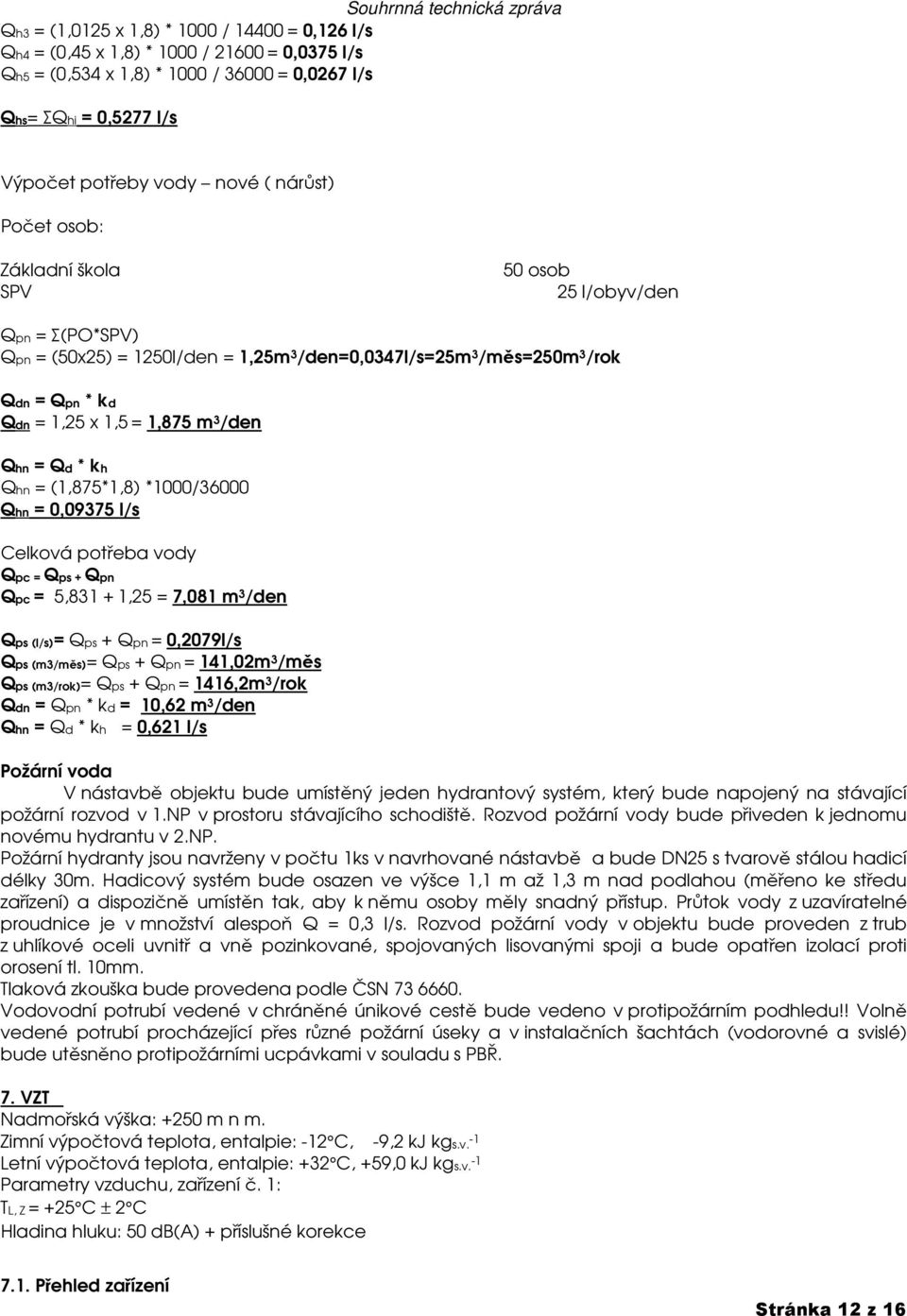

12 Qh3 = (1,0125 x 1,8) * 1000 / = 0,126 l/s Qh4 = (0,45 x 1,8) * 1000 / = 0,0375 l/s Qh5 = (0,534 x 1,8) * 1000 / = 0,0267 l/s Qhs= ΣQhi = 0,5277 l/s Výpočet potřeby vody nové ( nárůst) Počet osob: Základní škola 50 osob 25 l/obyv/den Qpn = Σ(PO*) Qpn = (50x25) = 1250l/den = 1,25m 3 /den=0,0347l/s=25m 3 /měs=250m 3 /rok Qdn = Qpn * kd Qdn = 1,25 x 1,5 = 1,875 m 3 /den Qhn = Qd * kh Qhn = (1,875*1,8) *1000/36000 Qhn = 0,09375 l/s Celková potřeba vody Qpc = Qps + Qpn Qpc = 5, ,25 = 7,081 m 3 /den Qps (l/s)= Qps + Qpn = 0,2079l/s Qps (m3/měs)= Qps + Qpn = 141,02m 3 /měs Qps (m3/rok)= Qps + Qpn = 1416,2m 3 /rok Qdn = Qpn * kd = 10,62 m 3 /den Qhn = Qd * kh = 0,621 l/s Požární voda V nástavbě objektu bude umístěný jeden hydrantový systém, který bude napojený na stávající požární rozvod v 1.NP v prostoru stávajícího schodiště. Rozvod požární vody bude přiveden k jednomu novému hydrantu v 2.NP. Požární hydranty jsou navrženy v počtu 1ks v navrhované nástavbě a bude DN25 s tvarově stálou hadicí délky 30m. Hadicový systém bude osazen ve výšce 1,1 m až 1,3 m nad podlahou (měřeno ke středu zařízení) a dispozičně umístěn tak, aby k němu osoby měly snadný přístup. Průtok vody z uzavíratelné proudnice je v množství alespoň Q = 0,3 l/s. Rozvod požární vody v objektu bude proveden z trub z uhlíkové oceli uvnitř a vně pozinkované, spojovaných lisovanými spoji a bude opatřen izolací proti orosení tl. 10mm. Tlaková zkouška bude provedena podle ČSN Vodovodní potrubí vedené v chráněné únikové cestě bude vedeno v protipožárním podhledu!! Volně vedené potrubí procházející přes různé požární úseky a v instalačních šachtách (vodorovné a svislé) bude utěsněno protipožárními ucpávkami v souladu s PBŘ. 7. VZT Nadmořská výška: +250 m n m. Zimní výpočtová teplota, entalpie: -12 C, -9,2 kj kgs.v. -1 Letní výpočtová teplota, entalpie: +32 C, +59,0 kj kgs.v. -1 Parametry vzduchu, zařízení č. 1: TL, Z = +25 C ± 2 C Hladina hluku: 50 db(a) + příslušné korekce 7.1. Přehled zařízení Stránka 12 z 16

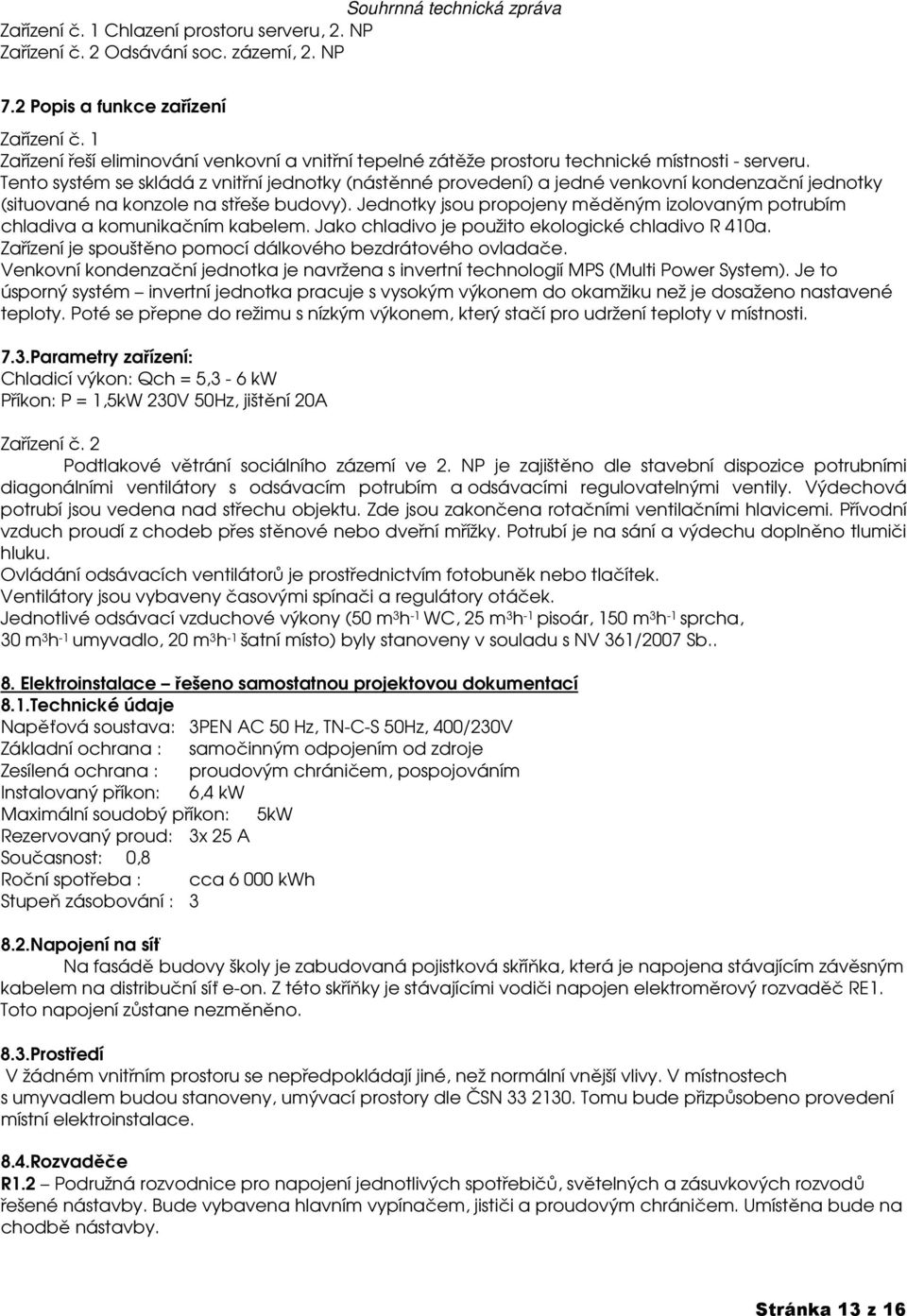

13 Zařízení č. 1 Chlazení prostoru serveru, 2. NP Zařízení č. 2 Odsávání soc. zázemí, 2. NP 7.2 Popis a funkce zařízení Zařízení č. 1 Zařízení řeší eliminování venkovní a vnitřní tepelné zátěže prostoru technické místnosti - serveru. Tento systém se skládá z vnitřní jednotky (nástěnné provedení) a jedné venkovní kondenzační jednotky (situované na konzole na střeše budovy). Jednotky jsou propojeny měděným izolovaným potrubím chladiva a komunikačním kabelem. Jako chladivo je použito ekologické chladivo R 410a. Zařízení je spouštěno pomocí dálkového bezdrátového ovladače. Venkovní kondenzační jednotka je navržena s invertní technologií MPS (Multi Power System). Je to úsporný systém invertní jednotka pracuje s vysokým výkonem do okamžiku než je dosaženo nastavené teploty. Poté se přepne do režimu s nízkým výkonem, který stačí pro udržení teploty v místnosti. 7.3.Parametry zařízení: Chladicí výkon: Qch = 5,3-6 kw Příkon: P = 1,5kW 230V 50Hz, jištění 20A Zařízení č. 2 Podtlakové větrání sociálního zázemí ve 2. NP je zajištěno dle stavební dispozice potrubními diagonálními ventilátory s odsávacím potrubím a odsávacími regulovatelnými ventily. Výdechová potrubí jsou vedena nad střechu objektu. Zde jsou zakončena rotačními ventilačními hlavicemi. Přívodní vzduch proudí z chodeb přes stěnové nebo dveřní mřížky. Potrubí je na sání a výdechu doplněno tlumiči hluku. Ovládání odsávacích ventilátorů je prostřednictvím fotobuněk nebo tlačítek. Ventilátory jsou vybaveny časovými spínači a regulátory otáček. Jednotlivé odsávací vzduchové výkony (50 m 3 h -1 WC, 25 m 3 h -1 pisoár, 150 m 3 h -1 sprcha, 30 m 3 h -1 umyvadlo, 20 m 3 h -1 šatní místo) byly stanoveny v souladu s NV 361/2007 Sb.. 8. Elektroinstalace řešeno samostatnou projektovou dokumentací 8.1.Technické údaje Napěťová soustava: 3PEN AC 50 Hz, TN-C-S 50Hz, 400/230V Základní ochrana : samočinným odpojením od zdroje Zesílená ochrana : proudovým chráničem, pospojováním Instalovaný příkon: 6,4 kw Maximální soudobý příkon: 5kW Rezervovaný proud: 3x 25 A Současnost: 0,8 Roční spotřeba : cca kwh Stupeň zásobování : Napojení na síť Na fasádě budovy školy je zabudovaná pojistková skříňka, která je napojena stávajícím závěsným kabelem na distribuční síť e-on. Z této skříňky je stávajícími vodiči napojen elektroměrový rozvaděč RE1. Toto napojení zůstane nezměněno. 8.3.Prostředí V žádném vnitřním prostoru se nepředpokládají jiné, než normální vnější vlivy. V místnostech s umyvadlem budou stanoveny, umývací prostory dle ČSN Tomu bude přizpůsobeno provedení místní elektroinstalace. 8.4.Rozvaděče R1.2 Podružná rozvodnice pro napojení jednotlivých spotřebičů, světelných a zásuvkových rozvodů řešené nástavby. Bude vybavena hlavním vypínačem, jističi a proudovým chráničem. Umístěna bude na chodbě nástavby. Stránka 13 z 16

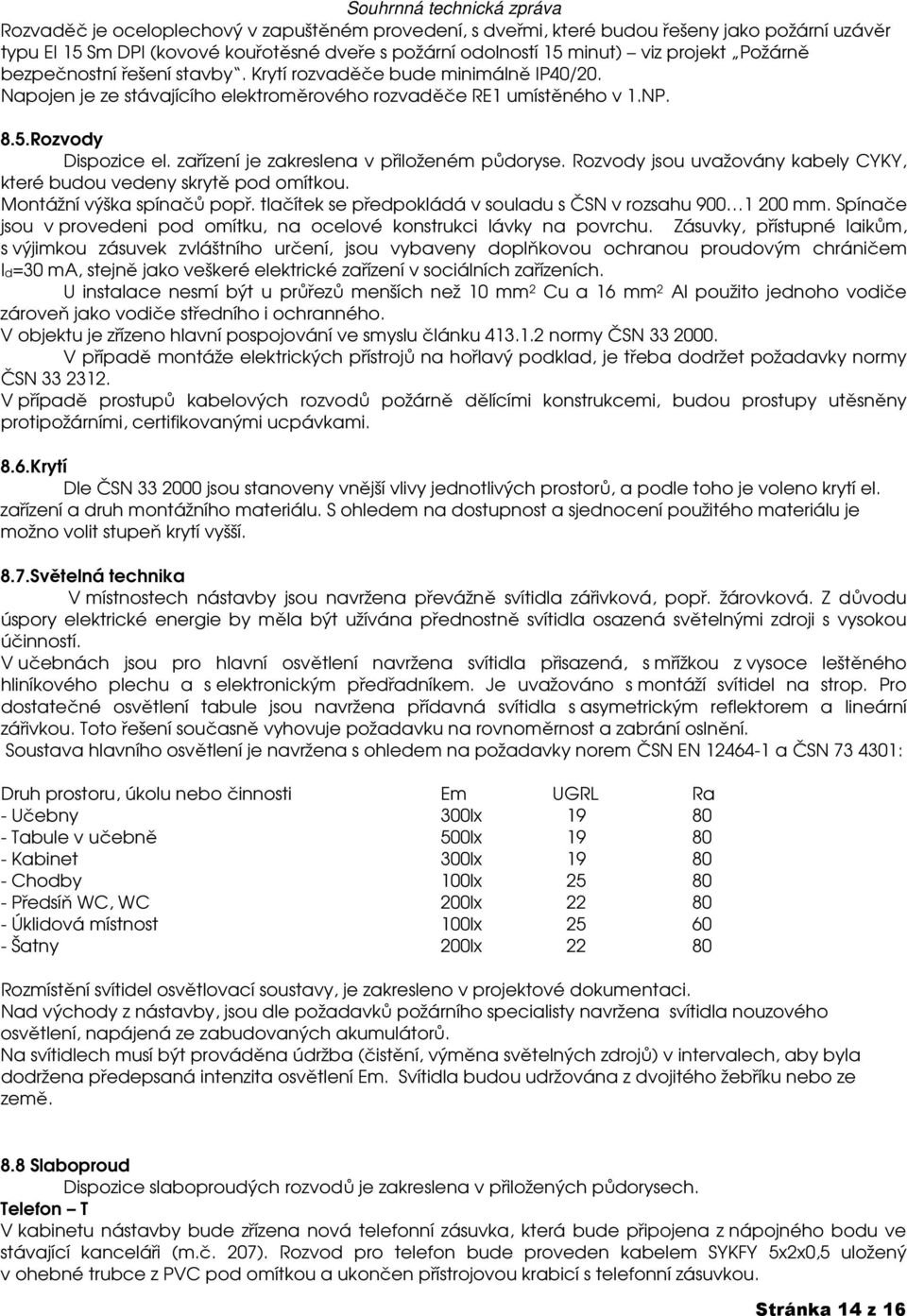

14 Rozvaděč je oceloplechový v zapuštěném provedení, s dveřmi, které budou řešeny jako požární uzávěr typu EI 15 Sm DPI (kovové kouřotěsné dveře s požární odolností 15 minut) viz projekt Požárně bezpečnostní řešení stavby. Krytí rozvaděče bude minimálně IP40/20. Napojen je ze stávajícího elektroměrového rozvaděče RE1 umístěného v 1.NP. 8.5.Rozvody Dispozice el. zařízení je zakreslena v přiloženém půdoryse. Rozvody jsou uvažovány kabely CYKY, které budou vedeny skrytě pod omítkou. Montážní výška spínačů popř. tlačítek se předpokládá v souladu s ČSN v rozsahu mm. Spínače jsou v provedeni pod omítku, na ocelové konstrukci lávky na povrchu. Zásuvky, přístupné laikům, s výjimkou zásuvek zvláštního určení, jsou vybaveny doplňkovou ochranou proudovým chráničem Id=30 ma, stejně jako veškeré elektrické zařízení v sociálních zařízeních. U instalace nesmí být u průřezů menších než 10 mm 2 Cu a 16 mm 2 Al použito jednoho vodiče zároveň jako vodiče středního i ochranného. V objektu je zřízeno hlavní pospojování ve smyslu článku normy ČSN V případě montáže elektrických přístrojů na hořlavý podklad, je třeba dodržet požadavky normy ČSN V případě prostupů kabelových rozvodů požárně dělícími konstrukcemi, budou prostupy utěsněny protipožárními, certifikovanými ucpávkami. 8.6.Krytí Dle ČSN jsou stanoveny vnější vlivy jednotlivých prostorů, a podle toho je voleno krytí el. zařízení a druh montážního materiálu. S ohledem na dostupnost a sjednocení použitého materiálu je možno volit stupeň krytí vyšší. 8.7.Světelná technika V místnostech nástavby jsou navržena převážně svítidla zářivková, popř. žárovková. Z důvodu úspory elektrické energie by měla být užívána přednostně svítidla osazená světelnými zdroji s vysokou účinností. V učebnách jsou pro hlavní osvětlení navržena svítidla přisazená, s mřížkou z vysoce leštěného hliníkového plechu a s elektronickým předřadníkem. Je uvažováno s montáží svítidel na strop. Pro dostatečné osvětlení tabule jsou navržena přídavná svítidla s asymetrickým reflektorem a lineární zářivkou. Toto řešení současně vyhovuje požadavku na rovnoměrnost a zabrání oslnění. Soustava hlavního osvětlení je navržena s ohledem na požadavky norem ČSN EN a ČSN : Druh prostoru, úkolu nebo činnosti Em UGRL Ra - Učebny 300lx Tabule v učebně 500lx Kabinet 300lx Chodby 100lx Předsíň WC, WC 200lx Úklidová místnost 100lx Šatny 200lx Rozmístění svítidel osvětlovací soustavy, je zakresleno v projektové dokumentaci. Nad východy z nástavby, jsou dle požadavků požárního specialisty navržena svítidla nouzového osvětlení, napájená ze zabudovaných akumulátorů. Na svítidlech musí být prováděna údržba (čistění, výměna světelných zdrojů) v intervalech, aby byla dodržena předepsaná intenzita osvětlení Em. Svítidla budou udržována z dvojitého žebříku nebo ze země. 8.8 Slaboproud Dispozice slaboproudých rozvodů je zakreslena v přiložených půdorysech. Telefon T V kabinetu nástavby bude zřízena nová telefonní zásuvka, která bude připojena z nápojného bodu ve stávající kanceláři (m.č. 207). Rozvod pro telefon bude proveden kabelem SYKFY 5x2x0,5 uložený v ohebné trubce z PVC pod omítkou a ukončen přístrojovou krabicí s telefonní zásuvkou. Stránka 14 z 16

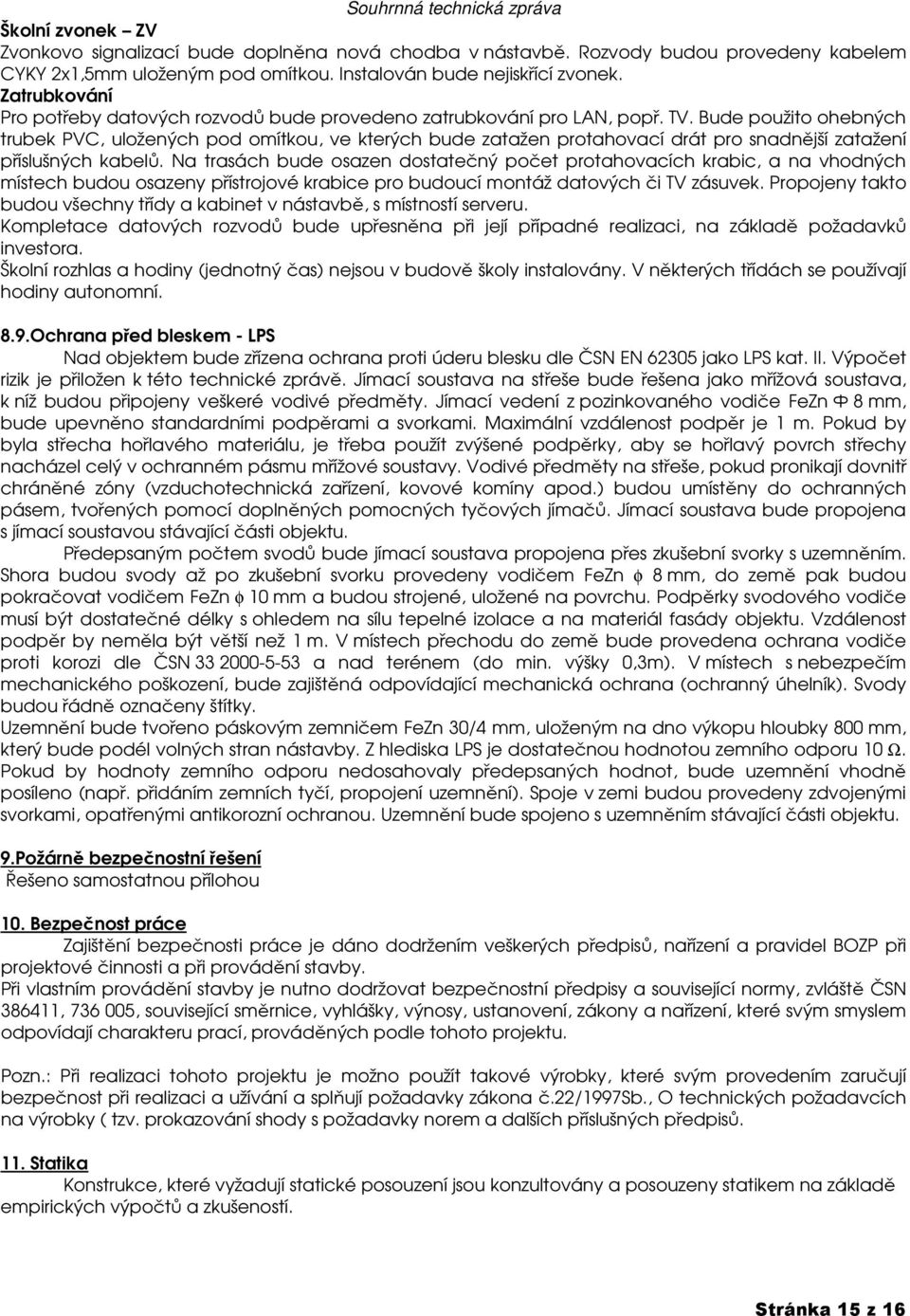

15 Školní zvonek ZV Zvonkovo signalizací bude doplněna nová chodba v nástavbě. Rozvody budou provedeny kabelem CYKY 2x1,5mm uloženým pod omítkou. Instalován bude nejiskřící zvonek. Zatrubkování Pro potřeby datových rozvodů bude provedeno zatrubkování pro LAN, popř. TV. Bude použito ohebných trubek PVC, uložených pod omítkou, ve kterých bude zatažen protahovací drát pro snadnější zatažení příslušných kabelů. Na trasách bude osazen dostatečný počet protahovacích krabic, a na vhodných místech budou osazeny přístrojové krabice pro budoucí montáž datových či TV zásuvek. Propojeny takto budou všechny třídy a kabinet v nástavbě, s místností serveru. Kompletace datových rozvodů bude upřesněna při její případné realizaci, na základě požadavků investora. Školní rozhlas a hodiny (jednotný čas) nejsou v budově školy instalovány. V některých třídách se používají hodiny autonomní. 8.9.Ochrana před bleskem - LPS Nad objektem bude zřízena ochrana proti úderu blesku dle ČSN EN jako LPS kat. II. Výpočet rizik je přiložen k této technické zprávě. Jímací soustava na střeše bude řešena jako mřížová soustava, k níž budou připojeny veškeré vodivé předměty. Jímací vedení z pozinkovaného vodiče FeZn Ф 8 mm, bude upevněno standardními podpěrami a svorkami. Maximální vzdálenost podpěr je 1 m. Pokud by byla střecha hořlavého materiálu, je třeba použít zvýšené podpěrky, aby se hořlavý povrch střechy nacházel celý v ochranném pásmu mřížové soustavy. Vodivé předměty na střeše, pokud pronikají dovnitř chráněné zóny (vzduchotechnická zařízení, kovové komíny apod.) budou umístěny do ochranných pásem, tvořených pomocí doplněných pomocných tyčových jímačů. Jímací soustava bude propojena s jímací soustavou stávající části objektu. Předepsaným počtem svodů bude jímací soustava propojena přes zkušební svorky s uzemněním. Shora budou svody až po zkušební svorku provedeny vodičem FeZn φ 8 mm, do země pak budou pokračovat vodičem FeZn φ 10 mm a budou strojené, uložené na povrchu. Podpěrky svodového vodiče musí být dostatečné délky s ohledem na sílu tepelné izolace a na materiál fasády objektu. Vzdálenost podpěr by neměla být větší než 1 m. V místech přechodu do země bude provedena ochrana vodiče proti korozi dle ČSN a nad terénem (do min. výšky 0,3m). V místech s nebezpečím mechanického poškození, bude zajištěná odpovídající mechanická ochrana (ochranný úhelník). Svody budou řádně označeny štítky. Uzemnění bude tvořeno páskovým zemničem FeZn 30/4 mm, uloženým na dno výkopu hloubky 800 mm, který bude podél volných stran nástavby. Z hlediska LPS je dostatečnou hodnotou zemního odporu 10 Ω. Pokud by hodnoty zemního odporu nedosahovaly předepsaných hodnot, bude uzemnění vhodně posíleno (např. přidáním zemních tyčí, propojení uzemnění). Spoje v zemi budou provedeny zdvojenými svorkami, opatřenými antikorozní ochranou. Uzemnění bude spojeno s uzemněním stávající části objektu. 9.Požárně bezpečnostní řešení Řešeno samostatnou přílohou 10. Bezpečnost práce Zajištění bezpečnosti práce je dáno dodržením veškerých předpisů, nařízení a pravidel BOZP při projektové činnosti a při provádění stavby. Při vlastním provádění stavby je nutno dodržovat bezpečnostní předpisy a související normy, zvláště ČSN , , související směrnice, vyhlášky, výnosy, ustanovení, zákony a nařízení, které svým smyslem odpovídají charakteru prací, prováděných podle tohoto projektu. Pozn.: Při realizaci tohoto projektu je možno použít takové výrobky, které svým provedením zaručují bezpečnost při realizaci a užívání a splňují požadavky zákona č.22/1997sb., O technických požadavcích na výrobky ( tzv. prokazování shody s požadavky norem a dalších příslušných předpisů. 11. Statika Konstrukce, které vyžadují statické posouzení jsou konzultovány a posouzeny statikem na základě empirických výpočtů a zkušeností. Stránka 15 z 16

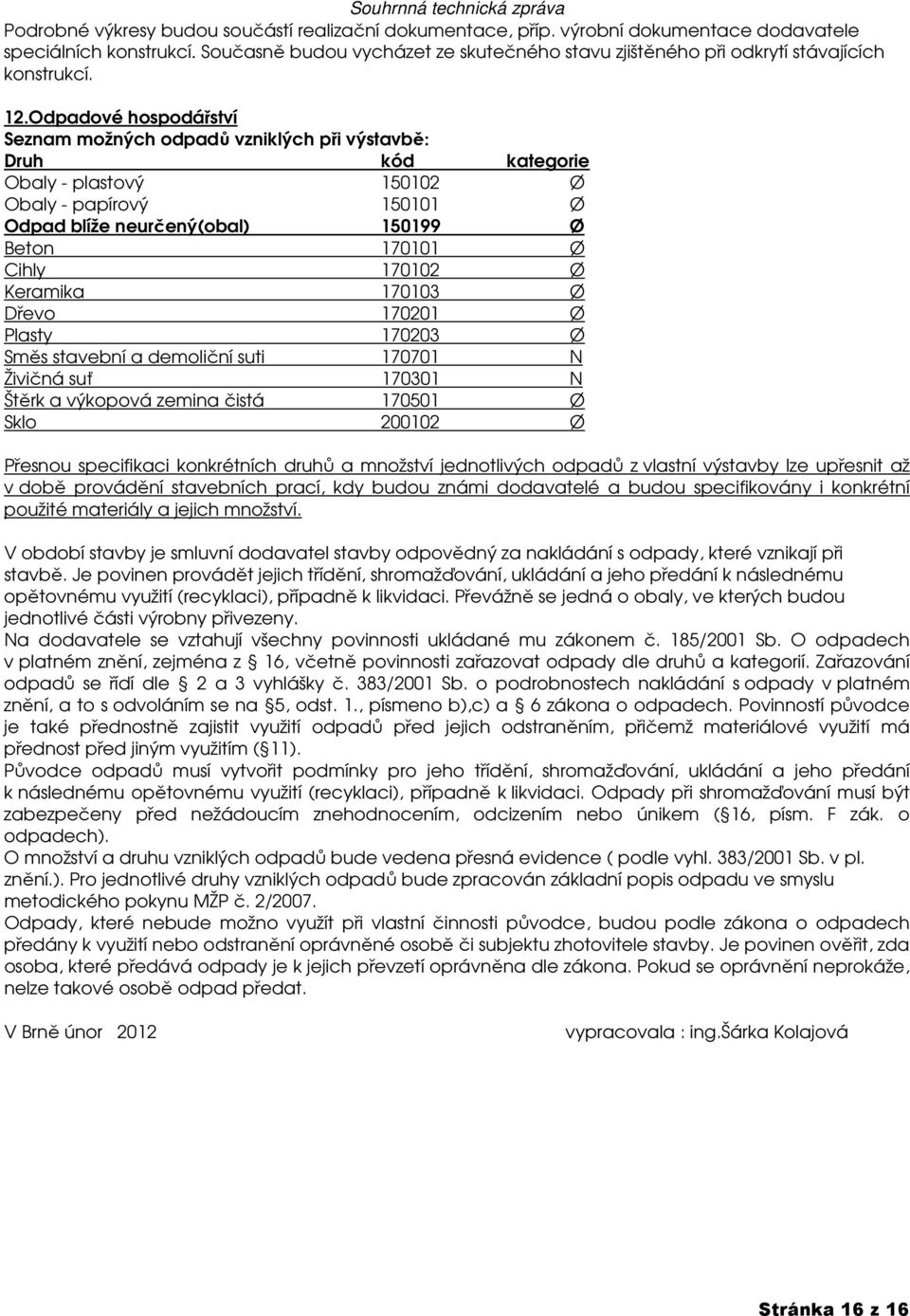

16 Podrobné výkresy budou součástí realizační dokumentace, příp. výrobní dokumentace dodavatele speciálních konstrukcí. Současně budou vycházet ze skutečného stavu zjištěného při odkrytí stávajících konstrukcí. 12.Odpadové hospodářství Seznam možných odpadů vzniklých při výstavbě: Druh kód kategorie Obaly - plastový Ø Obaly - papírový Ø Odpad blíže neurčený(obal) Ø Beton Ø Cihly Ø Keramika Ø Dřevo Ø Plasty Ø Směs stavební a demoliční suti N Živičná suť N Štěrk a výkopová zemina čistá Ø Sklo Ø Přesnou specifikaci konkrétních druhů a množství jednotlivých odpadů z vlastní výstavby lze upřesnit až v době provádění stavebních prací, kdy budou známi dodavatelé a budou specifikovány i konkrétní použité materiály a jejich množství. V období stavby je smluvní dodavatel stavby odpovědný za nakládání s odpady, které vznikají při stavbě. Je povinen provádět jejich třídění, shromažďování, ukládání a jeho předání k následnému opětovnému využití (recyklaci), případně k likvidaci. Převážně se jedná o obaly, ve kterých budou jednotlivé části výrobny přivezeny. Na dodavatele se vztahují všechny povinnosti ukládané mu zákonem č. 185/2001 Sb. O odpadech v platném znění, zejména z 16, včetně povinnosti zařazovat odpady dle druhů a kategorií. Zařazování odpadů se řídí dle 2 a 3 vyhlášky č. 383/2001 Sb. o podrobnostech nakládání s odpady v platném znění, a to s odvoláním se na 5, odst. 1., písmeno b),c) a 6 zákona o odpadech. Povinností původce je také přednostně zajistit využití odpadů před jejich odstraněním, přičemž materiálové využití má přednost před jiným využitím ( 11). Původce odpadů musí vytvořit podmínky pro jeho třídění, shromažďování, ukládání a jeho předání k následnému opětovnému využití (recyklaci), případně k likvidaci. Odpady při shromažďování musí být zabezpečeny před nežádoucím znehodnocením, odcizením nebo únikem ( 16, písm. F zák. o odpadech). O množství a druhu vzniklých odpadů bude vedena přesná evidence ( podle vyhl. 383/2001 Sb. v pl. znění.). Pro jednotlivé druhy vzniklých odpadů bude zpracován základní popis odpadu ve smyslu metodického pokynu MŽP č. 2/2007. Odpady, které nebude možno využít při vlastní činnosti původce, budou podle zákona o odpadech předány k využití nebo odstranění oprávněné osobě či subjektu zhotovitele stavby. Je povinen ověřit, zda osoba, které předává odpady je k jejich převzetí oprávněna dle zákona. Pokud se oprávnění neprokáže, nelze takové osobě odpad předat. V Brně únor 2012 vypracovala : ing.šárka Kolajová Stránka 16 z 16
