1 2014 Přístroje pro měření a metrologii

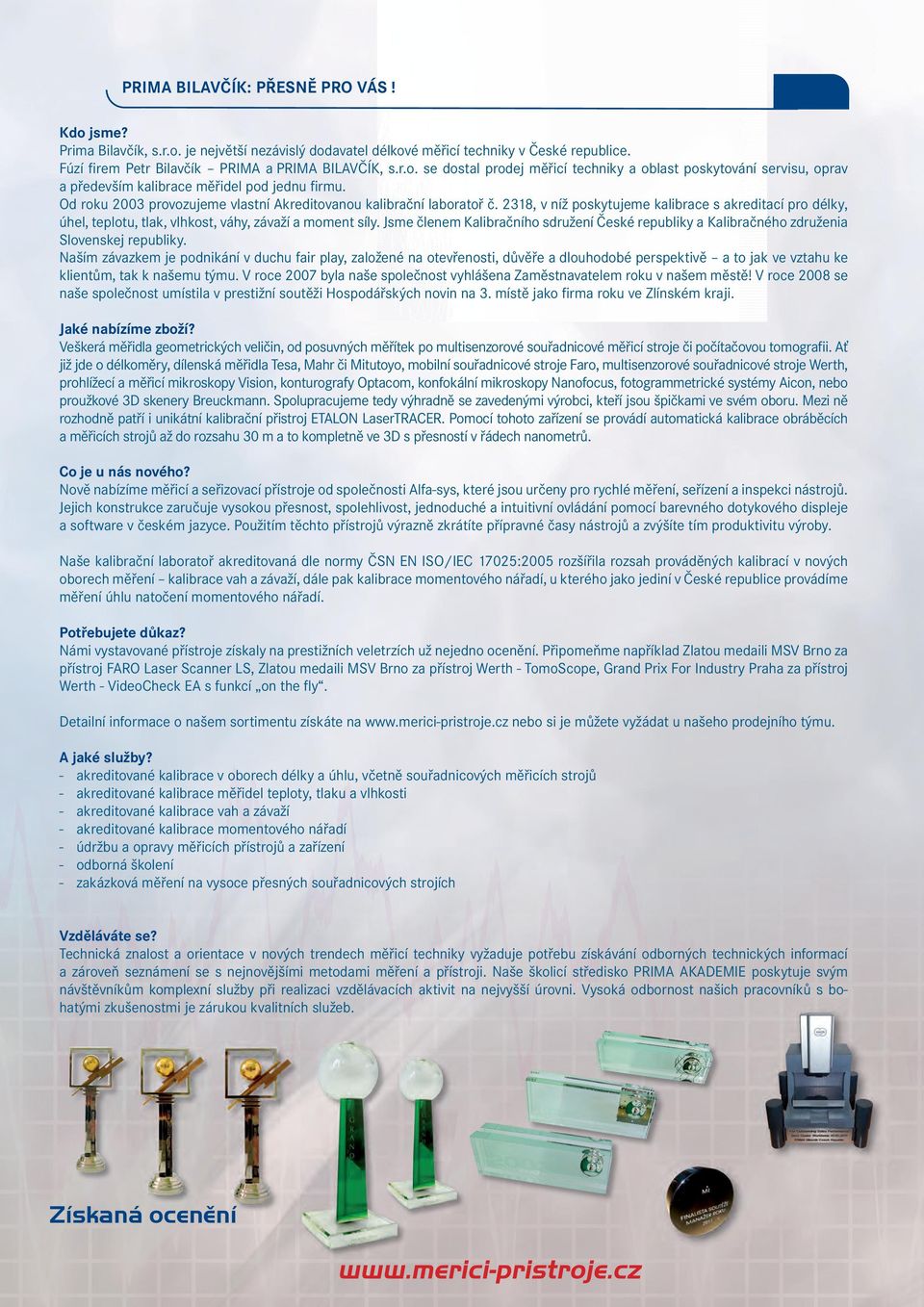

2 PRIMA BILAVČÍK: PŘESNĚ PRO VÁS! Kdo jsme? Prima Bilavčík, s.r.o. je největší nezávislý dodavatel délkové měřicí techniky v České republice. Fúzí firem Petr Bilavčík PRIMA a PRIMA BILAVČÍK, s.r.o. se dostal prodej měřicí techniky a oblast poskytování servisu, oprav a především kalibrace měřidel pod jednu firmu. Od roku 2003 provozujeme vlastní Akreditovanou kalibrační laboratoř č. 2318, v níž poskytujeme kalibrace s akreditací pro délky, úhel, teplotu, tlak, vlhkost, váhy, závaží a moment síly. Jsme členem Kalibračního sdružení České republiky a Kalibračného združenia Slovenskej republiky. Naším závazkem je podnikání v duchu fair play, založené na otevřenosti, důvěře a dlouhodobé perspektivě a to jak ve vztahu ke klientům, tak k našemu týmu. V roce 2007 byla naše společnost vyhlášena Zaměstnavatelem roku v našem městě! V roce 2008 se naše společnost umístila v prestižní soutěži Hospodářských novin na 3. místě jako firma roku ve Zlínském kraji. Jaké nabízíme zboží? Veškerá měřidla geometrických veličin, od posuvných měřítek po multisenzorové souřadnicové měřicí stroje či počítačovou tomografii. Ať již jde o délkoměry, dílenská měřidla Tesa, Mahr či Mitutoyo, mobilní souřadnicové stroje Faro, multisenzorové souřadnicové stroje Werth, prohlížecí a měřicí mikroskopy Vision, konturografy Optacom, konfokální mikroskopy Nanofocus, fotogrammetrické systémy Aicon, nebo proužkové 3D skenery Breuckmann. Spolupracujeme tedy výhradně se zavedenými výrobci, kteří jsou špičkami ve svém oboru. Mezi ně rozhodně patří i unikátní kalibrační přistroj ETALON LaserTRACER. Pomocí tohoto zařízení se provádí automatická kalibrace obráběcích a měřicích strojů až do rozsahu 30 m a to kompletně ve 3D s přesností v řádech nanometrů. Co je u nás nového? Nově nabízíme měřicí a seřizovací přístroje od společnosti Alfa-sys, které jsou určeny pro rychlé měření, seřízení a inspekci nástrojů. Jejich konstrukce zaručuje vysokou přesnost, spolehlivost, jednoduché a intuitivní ovládání pomocí barevného dotykového displeje a software v českém jazyce. Použitím těchto přístrojů výrazně zkrátíte přípravné časy nástrojů a zvýšíte tím produktivitu výroby. Naše kalibrační laboratoř akreditovaná dle normy ČSN EN ISO/IEC 17025:2005 rozšířila rozsah prováděných kalibrací v nových oborech měření kalibrace vah a závaží, dále pak kalibrace momentového nářadí, u kterého jako jediní v České republice provádíme měření úhlu natočení momentového nářadí. Potřebujete důkaz? Námi vystavované přístroje získaly na prestižních veletrzích už nejedno ocenění. Připomeňme například Zlatou medaili MSV Brno za přístroj FARO Laser Scanner LS, Zlatou medaili MSV Brno za přístroj Werth - TomoScope, Grand Prix For Industry Praha za přístroj Werth - VideoCheck EA s funkcí on the fly. Detailní informace o našem sortimentu získáte na nebo si je můžete vyžádat u našeho prodejního týmu. A jaké služby? - akreditované kalibrace v oborech délky a úhlu, včetně souřadnicových měřicích strojů - akreditované kalibrace měřidel teploty, tlaku a vlhkosti - akreditované kalibrace vah a závaží - akreditované kalibrace momentového nářadí - údržbu a opravy měřicích přístrojů a zařízení - odborná školení - zakázková měření na vysoce přesných souřadnicových strojích Vzděláváte se? Technická znalost a orientace v nových trendech měřicí techniky vyžaduje potřebu získávání odborných technických informací a zároveň seznámení se s nejnovějšími metodami měření a přístroji. Naše školicí středisko PRIMA AKADEMIE poskytuje svým návštěvníkům komplexní služby při realizaci vzdělávacích aktivit na nejvyšší úrovni. Vysoká odbornost našich pracovníků s hatými zkušenostmi je zárukou kvalitních bo- služeb. Získaná ocenění

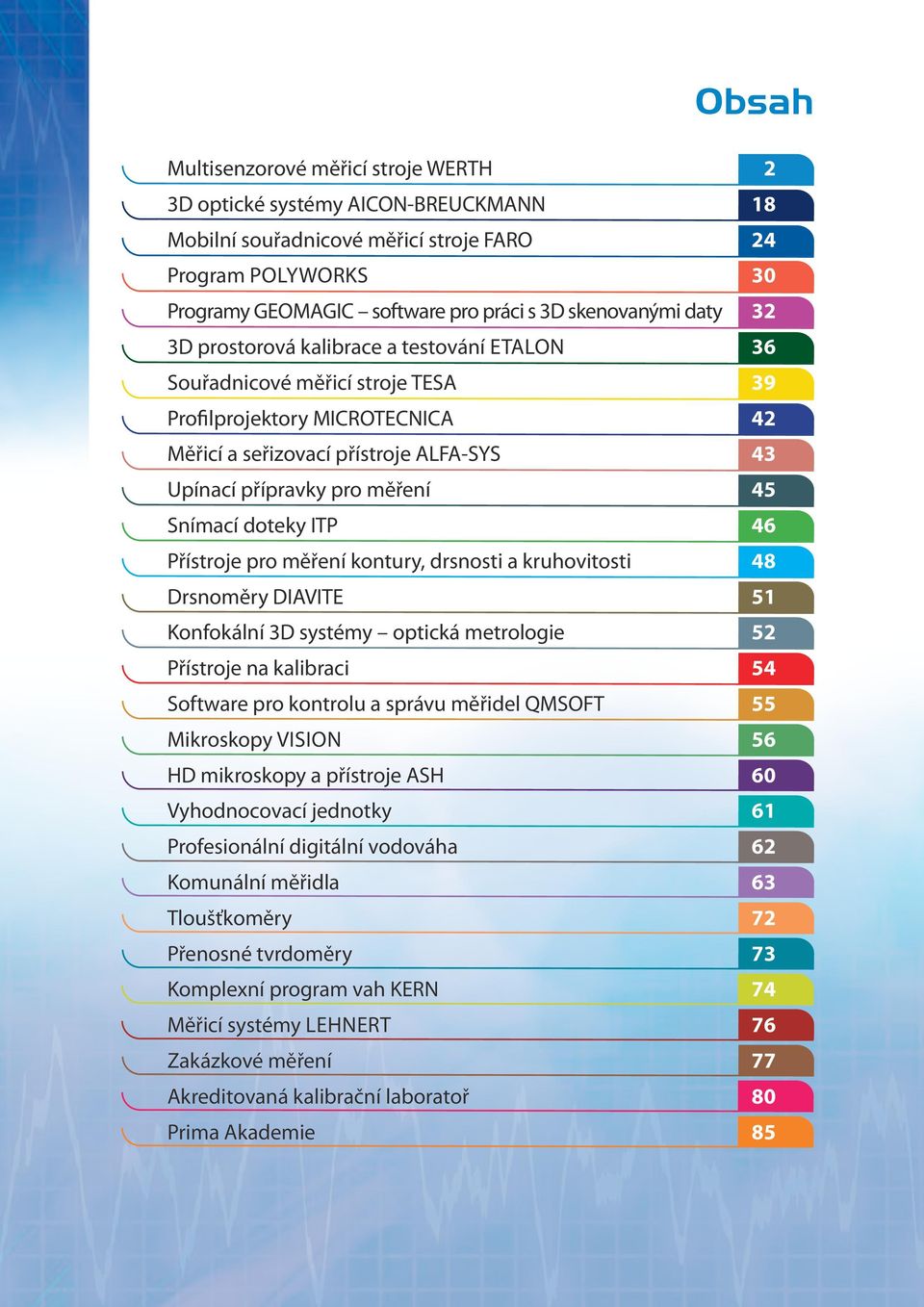

3 Obsah Multisenzorové měřicí stroje WERTH 2 3D optické systémy AICON-BREUCKMANN 18 Mobilní souřadnicové měřicí stroje FARO 24 Program POLYWORKS 30 Programy GEOMAGIC software pro práci s 3D skenovanými daty 32 3D prostorová kalibrace a testování ETALON 36 Souřadnicové měřicí stroje TESA 39 Profilprojektory MICROTECNICA 42 Měřicí a seřizovací přístroje ALFA-SYS 43 Upínací přípravky pro měření 45 Snímací doteky ITP 46 Přístroje pro měření kontury, drsnosti a kruhovitosti 48 Drsnoměry DIAVITE 51 Konfokální 3D systémy optická metrologie 52 Přístroje na kalibraci 54 Software pro kontrolu a správu měřidel QMSOFT 55 Mikroskopy VISION 56 HD mikroskopy a přístroje ASH 60 Vyhodnocovací jednotky 61 Profesionální digitální vodováha 62 Komunální měřidla 63 Tloušťkoměry 72 Přenosné tvrdoměry 73 Komplexní program vah KERN 74 Měřicí systémy LEHNERT 76 Zakázkové měření 77 Akreditovaná kalibrační laboratoř 80 Prima Akademie 85

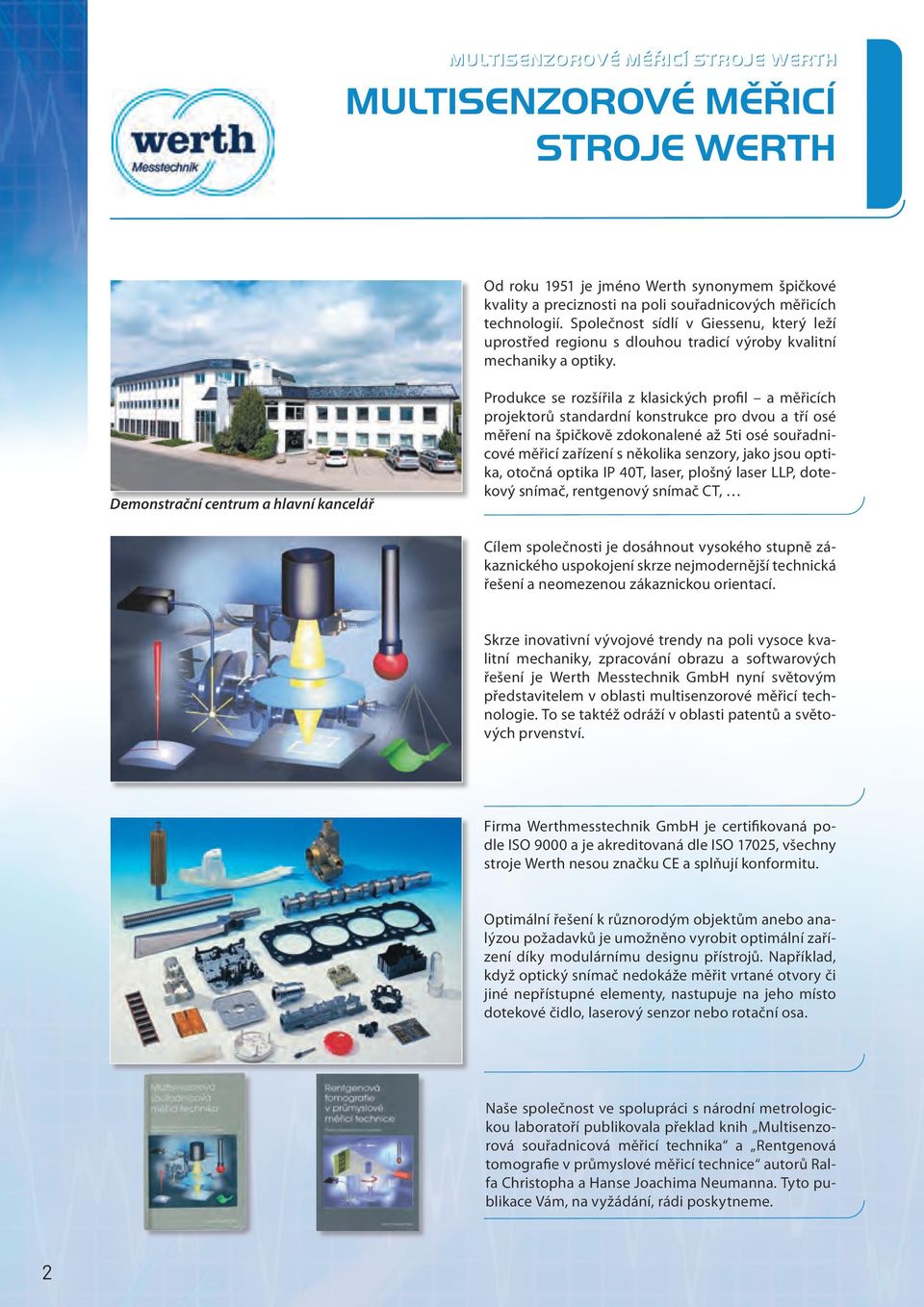

4 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Od roku 1951 je jméno Werth synonymem špičkové kvality a preciznosti na poli souřadnicových měřicích technologií. Společnost sídlí v Giessenu, který leží uprostřed regionu s dlouhou tradicí výroby kvalitní mechaniky a optiky. Demonstrační centrum a hlavní kancelář Produkce se rozšířila z klasických profil a měřicích projektorů standardní konstrukce pro dvou a tří osé měření na špičkově zdokonalené až 5ti osé souřadnicové měřicí zařízení s několika senzory, jako jsou optika, otočná optika IP 40T, laser, plošný laser LLP, dotekový snímač, rentgenový snímač CT, Cílem společnosti je dosáhnout vysokého stupně zákaznického uspokojení skrze nejmodernější technická řešení a neomezenou zákaznickou orientací. Skrze inovativní vývojové trendy na poli vysoce kvalitní mechaniky, zpracování obrazu a softwarových řešení je Werth Messtechnik GmbH nyní světovým představitelem v oblasti multisenzorové měřicí technologie. To se taktéž odráží v oblasti patentů a světových prvenství. Firma Werthmesstechnik GmbH je certifikovaná podle ISO 9000 a je akreditovaná dle ISO 17025, všechny stroje Werth nesou značku CE a splňují konformitu. Optimální řešení k různorodým objektům anebo analýzou požadavků je umožněno vyrobit optimální zařízení díky modulárnímu designu přístrojů. Například, když optický snímač nedokáže měřit vrtané otvory či jiné nepřístupné elementy, nastupuje na jeho místo dotekové čidlo, laserový senzor nebo rotační osa. Naše společnost ve spolupráci s národní metrologickou laboratoří publikovala překlad knih Multisenzorová souřadnicová měřicí technika a Rentgenová tomografie v průmyslové měřicí technice autorů Ralfa Christopha a Hanse Joachima Neumanna. Tyto publikace Vám, na vyžádání, rádi poskytneme. 2

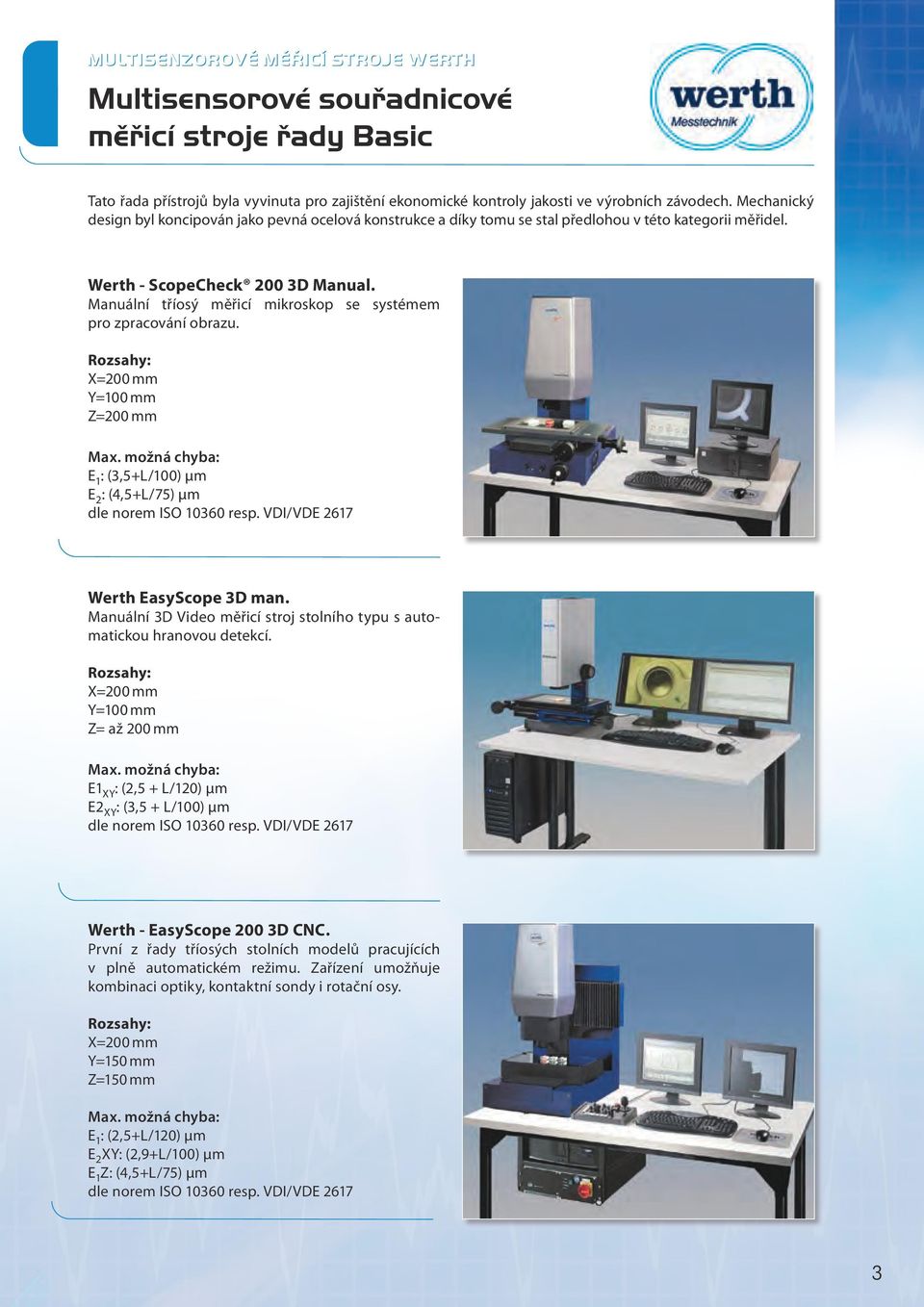

5 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisensorové souřadnicové měřicí stroje řady Basic Tato řada přístrojů byla vyvinuta pro zajištění ekonomické kontroly jakosti ve výrobních závodech. Mechanický design byl koncipován jako pevná ocelová konstrukce a díky tomu se stal předlohou v této kategorii měřidel. Werth - ScopeCheck 200 3D Manual. Manuální tříosý měřicí mikroskop se systémem pro zpracování obrazu. Rozsahy: X=200 mm Y=100 mm Z=200 mm Max. možná chyba: E 1 : (3,5+L/100) µm E 2 : (4,5+L/75) µm dle norem ISO resp. VDI/VDE 2617 Werth EasyScope 3D man. Manuální 3D Video měřicí stroj stolního typu s automatickou hranovou detekcí. Rozsahy: X=200 mm Y=100 mm Z= až 200 mm Max. možná chyba: E1 XY : (2,5 + L/120) µm E2 XY : (3,5 + L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - EasyScope 200 3D CNC. První z řady tříosých stolních modelů pracujících v plně automatickém režimu. Zařízení umožňuje kombinaci optiky, kontaktní sondy i rotační osy. Rozsahy: X=200 mm Y=150 mm Z=150 mm Max. možná chyba: E 1 : (2,5+L/120) µm E 2 XY: (2,9+L/100) µm E 1 Z: (4,5+L/75) µm dle norem ISO resp. VDI/VDE

6 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisensorové souřadnicové měřicí stroje řady ScopeCheck Werth - ScopeCheck 300/400 ekonomické řešení pro dílenské prostředí i laboratoř Rozsahy: X= mm Y=200 mm Z=200 mm Max. možná chyba: E 1 : (1,5+L/200) µm E 2 : (1,9+L/150) µm E 3 : (2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - ScopeCheck FB multisenzorový souřadnicový stroj portálového typu se spodním osvitem Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (1,8+L/200) µm E 2 : (2,0+L/150) µm E 3 : (2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - ScopeCheck MB multisenzorový souřadnicový měřicí přístroj s vysoce přesnou portálovou konstrukcí Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (1,8+L/500) µm E 2 : (2,0+L/400) µm E 3 : (2,9+L/300) µm dle norem ISO resp. VDI/VDE

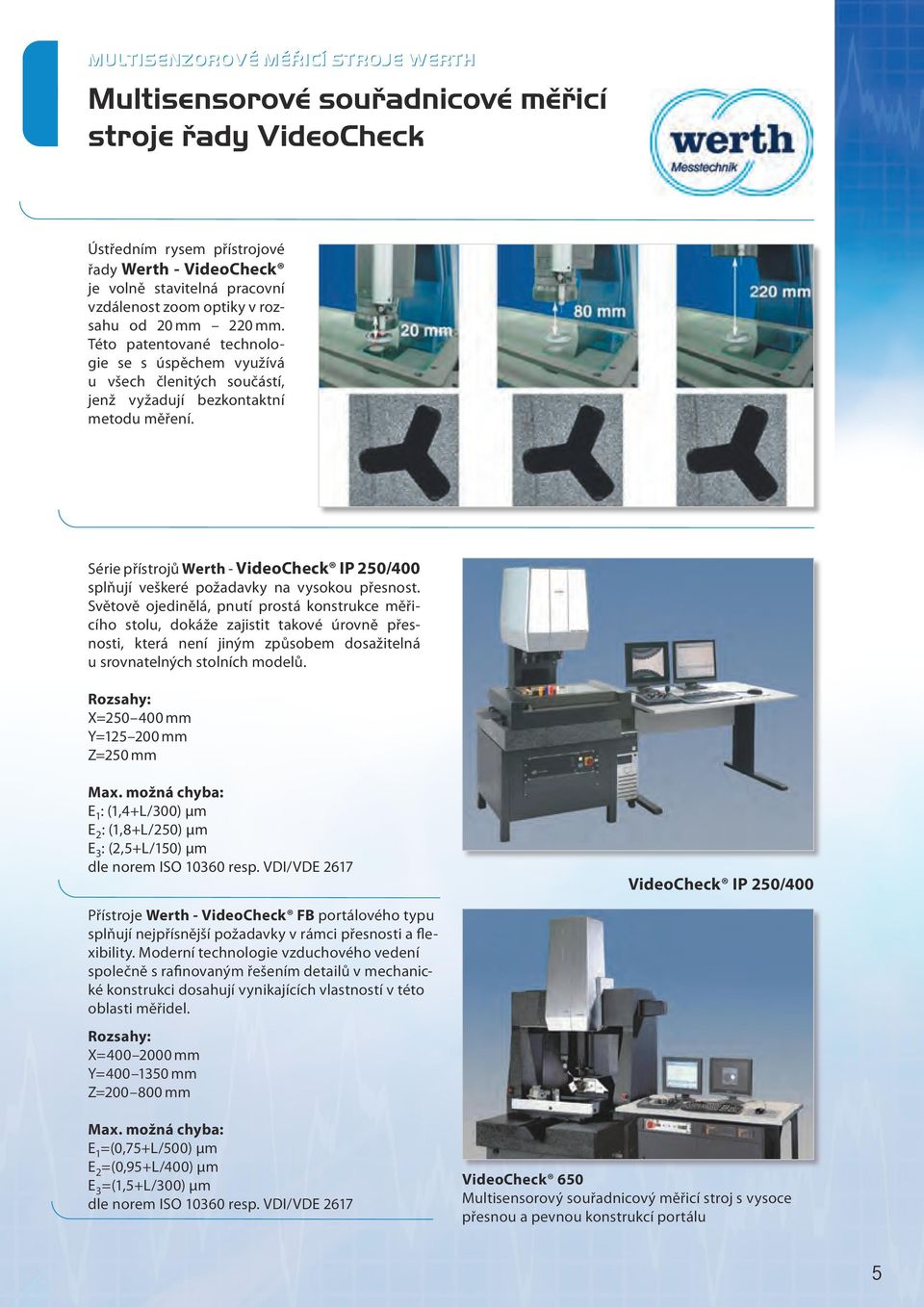

7 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisensorové souřadnicové měřicí stroje řady VideoCheck Ústředním rysem přístrojové řady Werth - VideoCheck je volně stavitelná pracovní vzdálenost zoom optiky v rozsahu od 20 mm 220 mm. Této patentované technologie se s úspěchem využívá u všech členitých součástí, jenž vyžadují bezkontaktní metodu měření. Série přístrojů Werth - VideoCheck IP 250/400 splňují veškeré požadavky na vysokou přesnost. Světově ojedinělá, pnutí prostá konstrukce měřicího stolu, dokáže zajistit takové úrovně přesnosti, která není jiným způsobem dosažitelná u srovnatelných stolních modelů. Rozsahy: X= mm Y= mm Z=250 mm Max. možná chyba: E 1 : (1,4+L/300) µm E 2 : (1,8+L/250) µm E 3 : (2,5+L/150) µm dle norem ISO resp. VDI/VDE 2617 VideoCheck IP 250/400 Přístroje Werth - VideoCheck FB portálového typu splňují nejpřísnější požadavky v rámci přesnosti a flexibility. Moderní technologie vzduchového vedení společně s rafinovaným řešením detailů v mechanické konstrukci dosahují vynikajících vlastností v této oblasti měřidel. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 =(0,75+L/500) µm E 2 =(0,95+L/400) µm E 3 =(1,5+L/300) µm dle norem ISO resp. VDI/VDE 2617 VideoCheck 650 Multisensorový souřadnicový měřicí stroj s vysoce přesnou a pevnou konstrukcí portálu 5

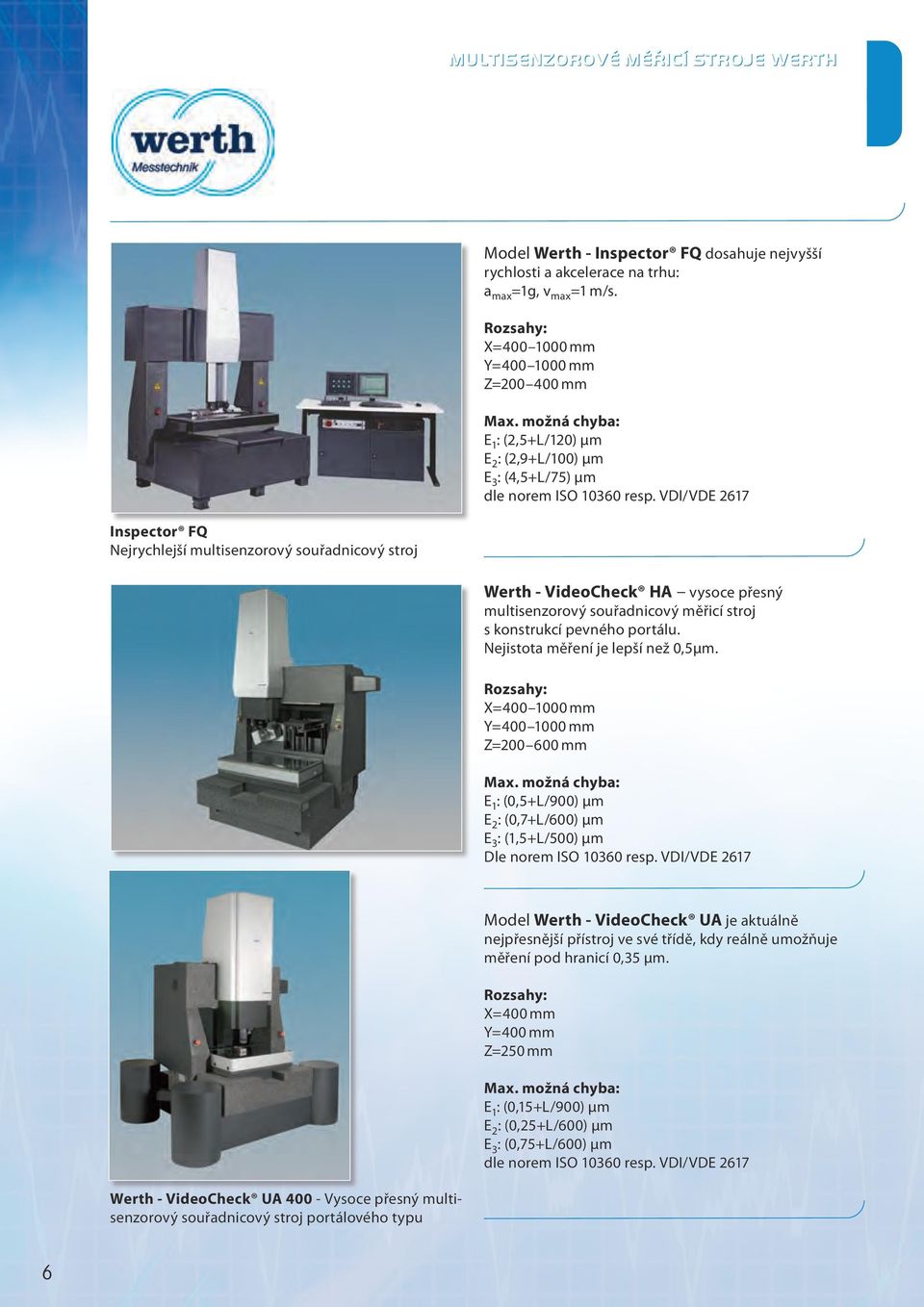

8 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Model Werth - Inspector FQ dosahuje nejvyšší rychlosti a akcelerace na trhu: a max =1g, v max =1 m/s. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (2,5+L/120) μm E 2 : (2,9+L/100) μm E 3 : (4,5+L/75) μm dle norem ISO resp. VDI/VDE 2617 Inspector FQ Nejrychlejší multisenzorový souřadnicový stroj Werth - VideoCheck HA vysoce přesný multisenzorový souřadnicový měřicí stroj s konstrukcí pevného portálu. Nejistota měření je lepší než 0,5µm. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (0,5+L/900) µm E 2 : (0,7+L/600) µm E 3 : (1,5+L/500) µm Dle norem ISO resp. VDI/VDE 2617 Model Werth - VideoCheck UA je aktuálně nejpřesnější přístroj ve své třídě, kdy reálně umožňuje měření pod hranicí 0,35 μm. Rozsahy: X=400 mm Y=400 mm Z=250 mm Max. možná chyba: E 1 : (0,15+L/900) µm E 2 : (0,25+L/600) µm E 3 : (0,75+L/600) µm dle norem ISO resp. VDI/VDE 2617 Werth - VideoCheck UA Vysoce přesný multisenzorový souřadnicový stroj portálového typu 6

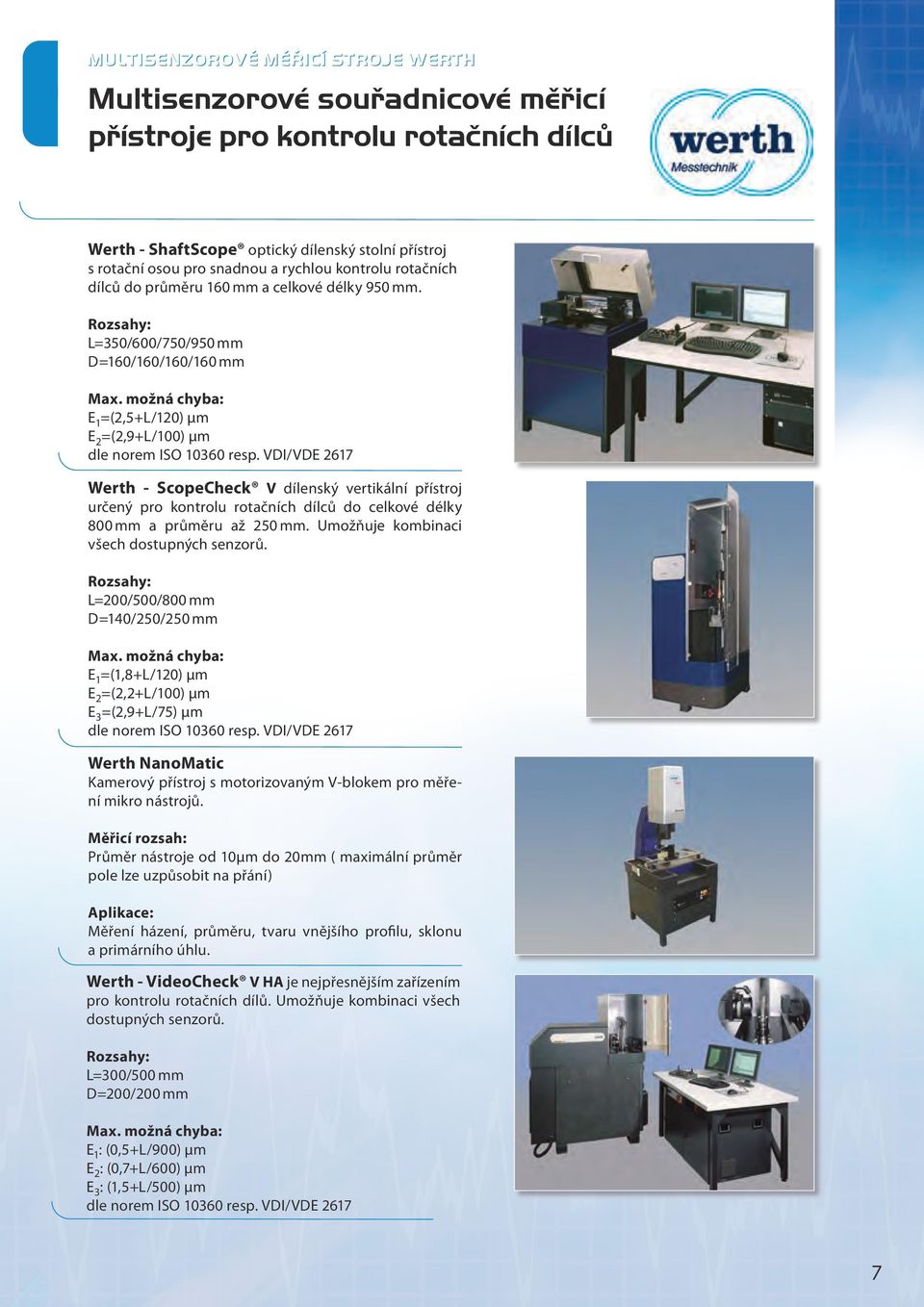

9 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisenzorové souřadnicové měřicí přístroje pro kontrolu rotačních dílců Werth - ShaftScope optický dílenský stolní přístroj s rotační osou pro snadnou a rychlou kontrolu rotačních dílců do průměru 160 mm a celkové délky 950 mm. Rozsahy: L=350/600/750/950 mm D=160/160/160/160 mm Max. možná chyba: E 1 =(2,5+L/120) µm E 2 =(2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - ScopeCheck V dílenský vertikální přístroj určený pro kontrolu rotačních dílců do celkové délky 800 mm a průměru až 250 mm. Umožňuje kombinaci všech dostupných senzorů. Rozsahy: L=200/500/800 mm D=140/250/250 mm Max. možná chyba: E 1 =(1,8+L/120) µm E 2 =(2,2+L/100) µm E 3 =(2,9+L/75) µm dle norem ISO resp. VDI/VDE 2617 Werth NanoMatic Kamerový přístroj s motorizovaným V-blokem pro měření mikro nástrojů. Měřicí rozsah: Průměr nástroje od 10µm do 20mm ( maximální průměr pole lze uzpůsobit na přání) Aplikace: Měření házení, průměru, tvaru vnějšího profilu, sklonu a primárního úhlu. Werth - VideoCheck V HA je nejpřesnějším zařízením pro kontrolu rotačních dílů. Umožňuje kombinaci všech dostupných senzorů. Rozsahy: L=300/500 mm D=200/200 mm Max. možná chyba: E 1 : (0,5+L/900) µm E 2 : (0,7+L/600) µm E 3 : (1,5+L/500) µm dle norem ISO resp. VDI/VDE

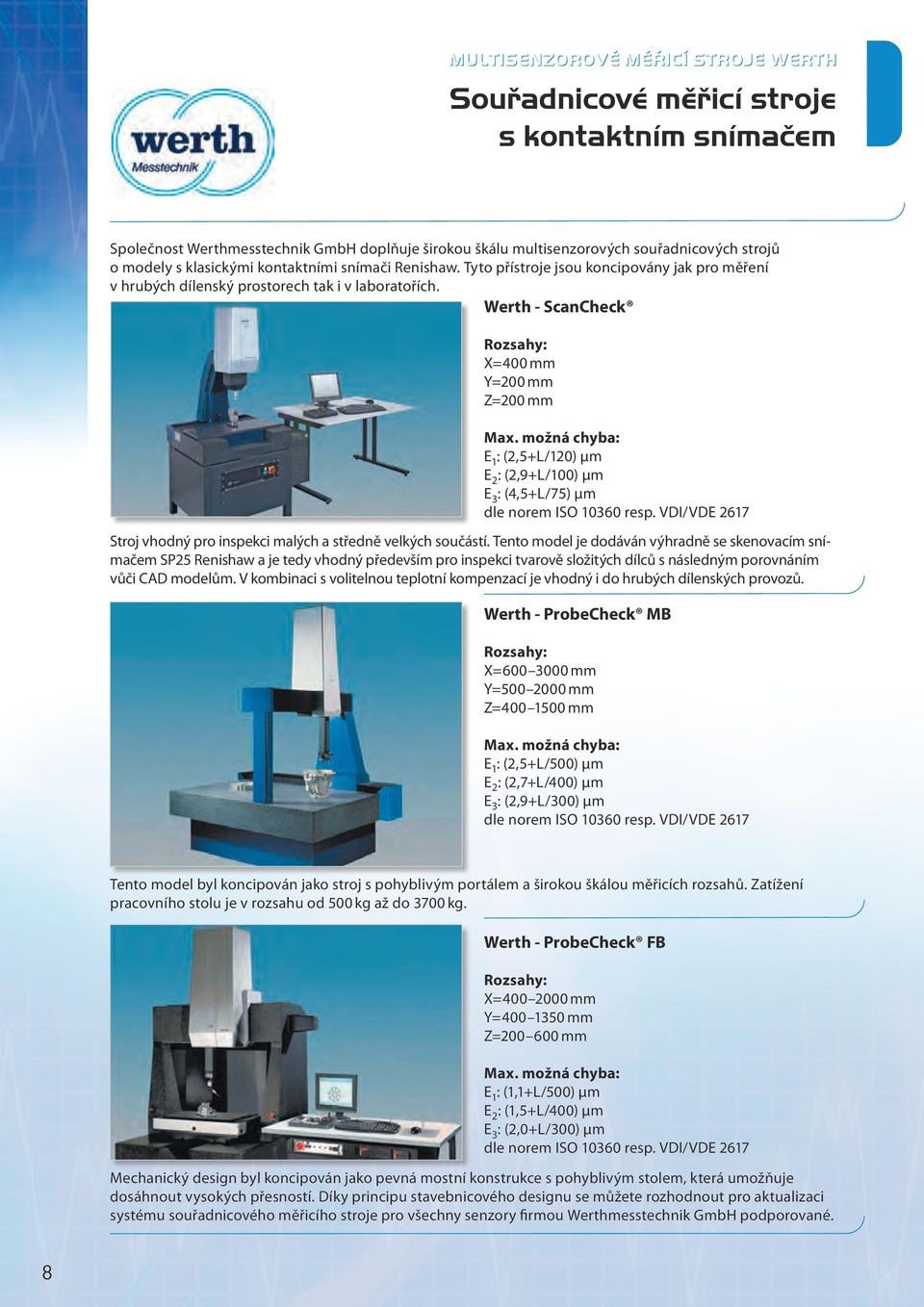

10 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Souřadnicové měřicí stroje s kontaktním snímačem Společnost Werthmesstechnik GmbH doplňuje širokou škálu multisenzorových souřadnicových strojů o modely s klasickými kontaktními snímači Renishaw. Tyto přístroje jsou koncipovány jak pro měření v hrubých dílenský prostorech tak i v laboratořích. Werth - ScanCheck Rozsahy: X=400 mm Y=200 mm Z=200 mm Max. možná chyba: E 1 : (2,5+L/120) μm E 2 : (2,9+L/100) μm E 3 : (4,5+L/75) μm dle norem ISO resp. VDI/VDE 2617 Stroj vhodný pro inspekci malých a středně velkých součástí. Tento model je dodáván výhradně se skenovacím snímačem SP25 Renishaw a je tedy vhodný především pro inspekci tvarově složitých dílců s následným porovnáním vůči CAD modelům. V kombinaci s volitelnou teplotní kompenzací je vhodný i do hrubých dílenských provozů. Werth - ProbeCheck MB Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (2,5+L/500) μm E 2 : (2,7+L/400) μm E 3 : (2,9+L/300) μm dle norem ISO resp. VDI/VDE 2617 Tento model byl koncipován jako stroj s pohyblivým portálem a širokou škálou měřicích rozsahů. Zatížení pracovního stolu je v rozsahu od 500 kg až do 3700 kg. Werth - ProbeCheck FB Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (1,1+L/500) μm E 2 : (1,5+L/400) μm E 3 : (2,0+L/300) μm dle norem ISO resp. VDI/VDE 2617 Mechanický design byl koncipován jako pevná mostní konstrukce s pohyblivým stolem, která umožňuje dosáhnout vysokých přesností. Díky principu stavebnicového designu se můžete rozhodnout pro aktualizaci systému souřadnicového měřicího stroje pro všechny senzory firmou Werthmesstechnik GmbH podporované. 8

11 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH 2D optické měřicí stroje pro rychlou inspekci Werth Record 500/600 Manuální nebo CNC-řízený optický projektor pro přesné měření nebo porovnání s výkresem. Rozsah měření: X=50 až 400 mm Y=50 až 200 mm Využití při měření 2D profilů, těsnění, folie, atd. Průmyslový scanner Werth - FlatScope pro rychlou, precizní a spolehlivou sériovou inspekci plochých dílů ve výrobě. Hlavní oblast využití je v komplexním měření profilů (např. guma, plasty nebo hliníkové profily), ale právě tak dobře lze kontrolovat folie, plošné spoje, laserem řezané profily a přesné vypalované součástky. Rozsahy tohoto moderního profilprojektoru mohou být uzpůsobeny přání zákazníka. Rozsahy: X= mm Y= mm Max. možná chyba: E 1 : (2,5+L/120) µm E 2 : (2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth QuickInspect Rychlé měření senzorem pro zpracování obrazu přímo v zorném poli optiky s CCD kamerou o vysokém rozlišení. Zorná pole: 8 mm 6 mm, 40 mm 30 mm, 80 mm 60 mm a 225 mm 168 mm (velikost zorného pole lze uzpůsobit na přání) Využití při měření profilů, těsnění, kabelů, komponentů v hodinářském průmyslu, atd. 9

12 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Softwarové prostředí multisenzorových strojů Werth WinWerth 8.33 Nová generace komplexního programového řešení pro multisenzorové SMS. Pod tímto titulem představuje společnost Werthmesstechnik GmbH novou generaci populárního vyhodnocovacího 3D-programu WinWerth verze Tato verze kombinuje moderní a intuitivní navádění uživatelů, jež dělá měření s Werth multisenzorovými souřadnicovými měřicími stroji obzvláště příjemné. Užitím předchozích verzí programu WinWerth bylo vždy možné vyhodnocení všech geometrických charakteristik včetně odchylek tvaru a polohy dle DIN/ISO Nově jsou integrovány výpočty podle matematika Čebyševa a vizualizace odchylek tvaru 3D-elementů dle standardu DIN/ISO 1101 jako barevná mapa v okně 3D grafiky. Stejně tak jsou prvky vykresleny jak v okně grafiky, tak i numericky ve formě tabulky či posloupně řazeny do stromu prvků se všemi příslušnými vlastnostmi. Naměřené hodnoty, mimo jiné, lze přímo po změření zaslat do obráběcích strojů pro jejich korekci. Měřicí software WinWerth zabezpečuje účinnou a jednoduchou činnost systému. Mimo jiné umožňuje, aby i netrénovaní operátoři mohli využívat toto zařízení, proto byl dán velký důraz na ergonomii grafického uživatelské rozhraní. Změřené geometrické elementy jsou graficky znázorněny jako CAD výkres, jednoduchým kliknutím na elementy je lze označit a následně snadno vyprodukovat rozměry či konstrukce. Výsledky jsou stejně jednoduše znázorněny jako při čtení z výkresu. Ve Werth CAD-Online módu je činnost redukována na absolutní minimum. Operátor jednoduše musí vybrat geometrické elementy, jež mají být měřeny, kliknutím myší na CAD data, ty jsou následně přeměřeny plně automaticky. Použitím softwarového modulu Werth CAD-Offline je možné programování multisenzorových měřicích strojů na vzdálené pracovní stanici. Díky vizualizaci senzorů a jejich trajektorií lze celou automatickou rutinu předem přehrát bez stroje a případně optimalizovat dráhy senzorů či vlastnosti hledání a snímání prvků. Módy Online i Offline využívají 2D a 3D CAD data aktuálně ve formátech 2D/3D-DXF, IGS/IGES, STP/STEP, ProE, CATIA a Parasolid. Podle požadavku zákazníka lze integrovat další nativní formáty. CAD data obsahují veškeré informace o geometriích měřeného dílce, v některých případech také tolerance. V modulu 2D/3D-BestFit jsou snímané body či obecné křivky/plochy připraveny ke srovnání s grafickým vyjádřením odchylek jak barevnou mapou aktuálních hodnot vůči nominálním tak i popisků s patřičnými údaji. Díky ochraně heslem si můžete být jisti, že příslušní uživatelé mají přístup k softwaru, který je vhodný pro jejich úroveň kvalifikace. Spuštění měřicího programu lze provést jednoduše čtečkou čárového kódu nebo klasickou volbou souboru lze taktéž odstartovat složité analytické programy. WinWerth v kombinaci se systémem pro reálné zpracování obrazu, dotekové, laserové a další speciální snímače poskytuje efektivní řízení stroje. Speciální nástavby základního programového vybavení garantují jednoduché vyhodnocení dokonce i dílců jako jsou automobilové hřídele, ozubená kola či obráběcí nástroje. Také je možno užít zpracovaných uživatelských programů s ergonomickým rozhraním pro měření tvaru fréz, obrážecích fréz, kotoučových fréz, protahovacích trnů, brusných a orovnávacích kotoučů. Možnost inspekce speciálních charakteristik u vačkových hřídelí jako jsou tvar vačky, úhel vačky, olejové kanálky, drážkování, zahloubení, řetězová kola atd. dále zvyšují nejenom flexibilitu multisenzorových souřadnicových měřicích strojů značky Werth, ale i ostatních SMS díky možnosti retrofitu. Veškeré automatické rutiny vytvořené jak v režimu učení či parametrickým programováním jsou ve standardizovaném formátu DMIS, který je obecně užíván na poli souřadnicové techniky a umožní přenositelnost mezi rozdílnými systémy. Díky DMIS rozhraní je možné vytvářet speciální funkce a výpočty dle potřeb zákazníka a tak zajistit snadnou inspekci produkce. 10

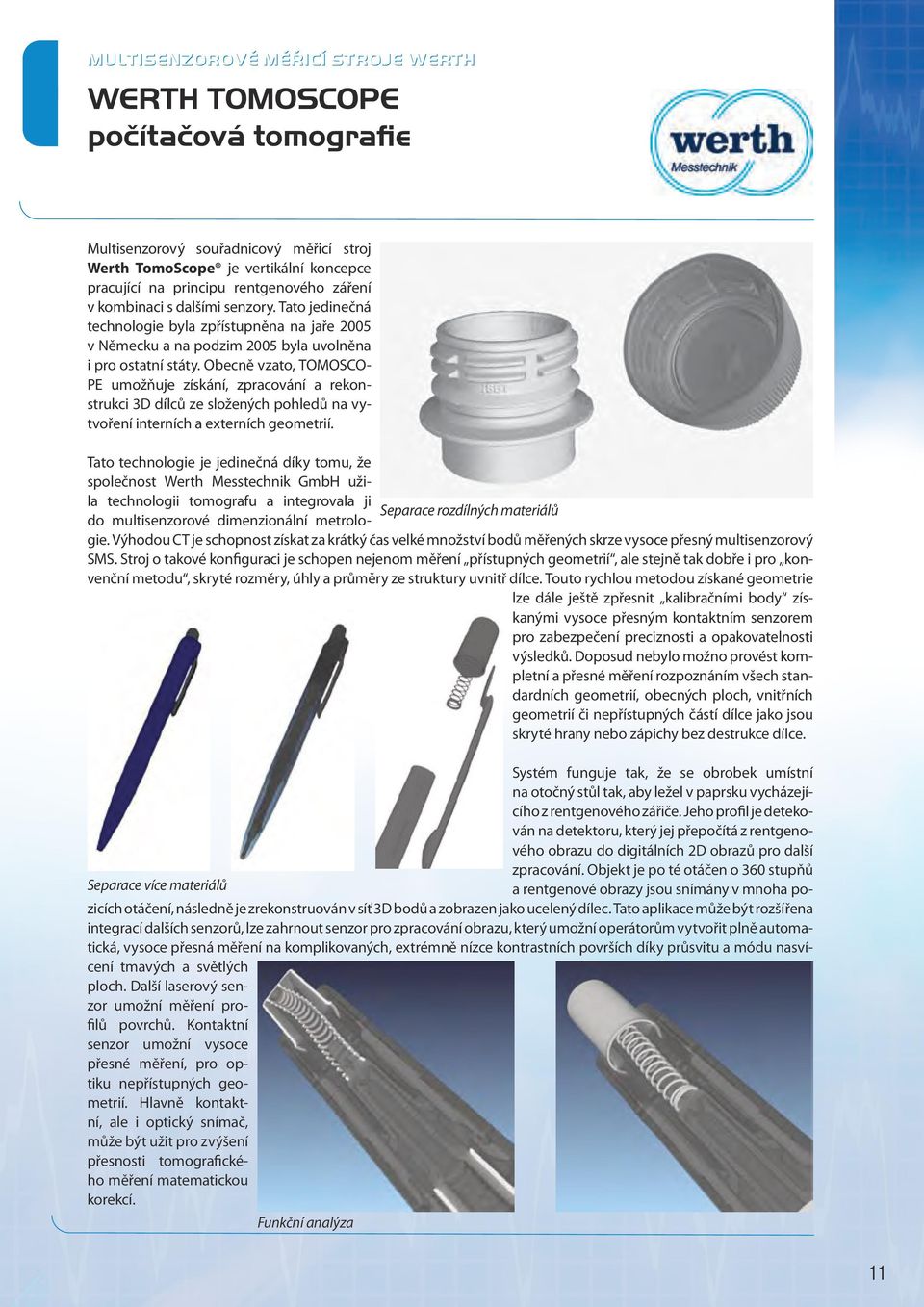

13 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TOMOSCOPE počítačová tomografie Multisenzorový souřadnicový měřicí stroj Werth TomoScope je vertikální koncepce pracující na principu rentgenového záření v kombinaci s dalšími senzory. Tato jedinečná technologie byla zpřístupněna na jaře 2005 v Německu a na podzim 2005 byla uvolněna i pro ostatní státy. Obecně vzato, TOMOSCO- PE umožňuje získání, zpracování a rekonstrukci 3D dílců ze složených pohledů na vytvoření interních a externích geometrií. Tato technologie je jedinečná díky tomu, že společnost Werth Messtechnik GmbH užila technologii tomografu a integrovala ji Separace rozdílných materiálů do multisenzorové dimenzionální metrologie. Výhodou CT je schopnost získat za krátký čas velké množství bodů měřených skrze vysoce přesný multisenzorový SMS. Stroj o takové konfiguraci je schopen nejenom měření přístupných geometrií, ale stejně tak dobře i pro konvenční metodu, skryté rozměry, úhly a průměry ze struktury uvnitř dílce. Touto rychlou metodou získané geometrie lze dále ještě zpřesnit kalibračními body získanými vysoce přesným kontaktním senzorem pro zabezpečení preciznosti a opakovatelnosti výsledků. Doposud nebylo možno provést kompletní a přesné měření rozpoznáním všech standardních geometrií, obecných ploch, vnitřních geometrií či nepřístupných částí dílce jako jsou skryté hrany nebo zápichy bez destrukce dílce. Systém funguje tak, že se obrobek umístní na otočný stůl tak, aby ležel v paprsku vycházejícího z rentgenového zářiče. Jeho profil je detekován na detektoru, který jej přepočítá z rentgenového obrazu do digitálních 2D obrazů pro další zpracování. Objekt je po té otáčen o 360 stupňů Separace více materiálů a rentgenové obrazy jsou snímány v mnoha pozicích otáčení, následně je zrekonstruován v síť 3D bodů a zobrazen jako ucelený dílec. Tato aplikace může být rozšířena integrací dalších senzorů, lze zahrnout senzor pro zpracování obrazu, který umožní operátorům vytvořit plně automatická, vysoce přesná měření na komplikovaných, extrémně nízce kontrastních površích díky průsvitu a módu nasvícení tmavých a světlých ploch. Další laserový senzor umožní měření profilů povrchů. Kontaktní senzor umožní vysoce přesné měření, pro optiku nepřístupných geometrií. Hlavně kontaktní, ale i optický snímač, může být užit pro zvýšení přesnosti tomografického měření matematickou korekcí. Funkční analýza 11

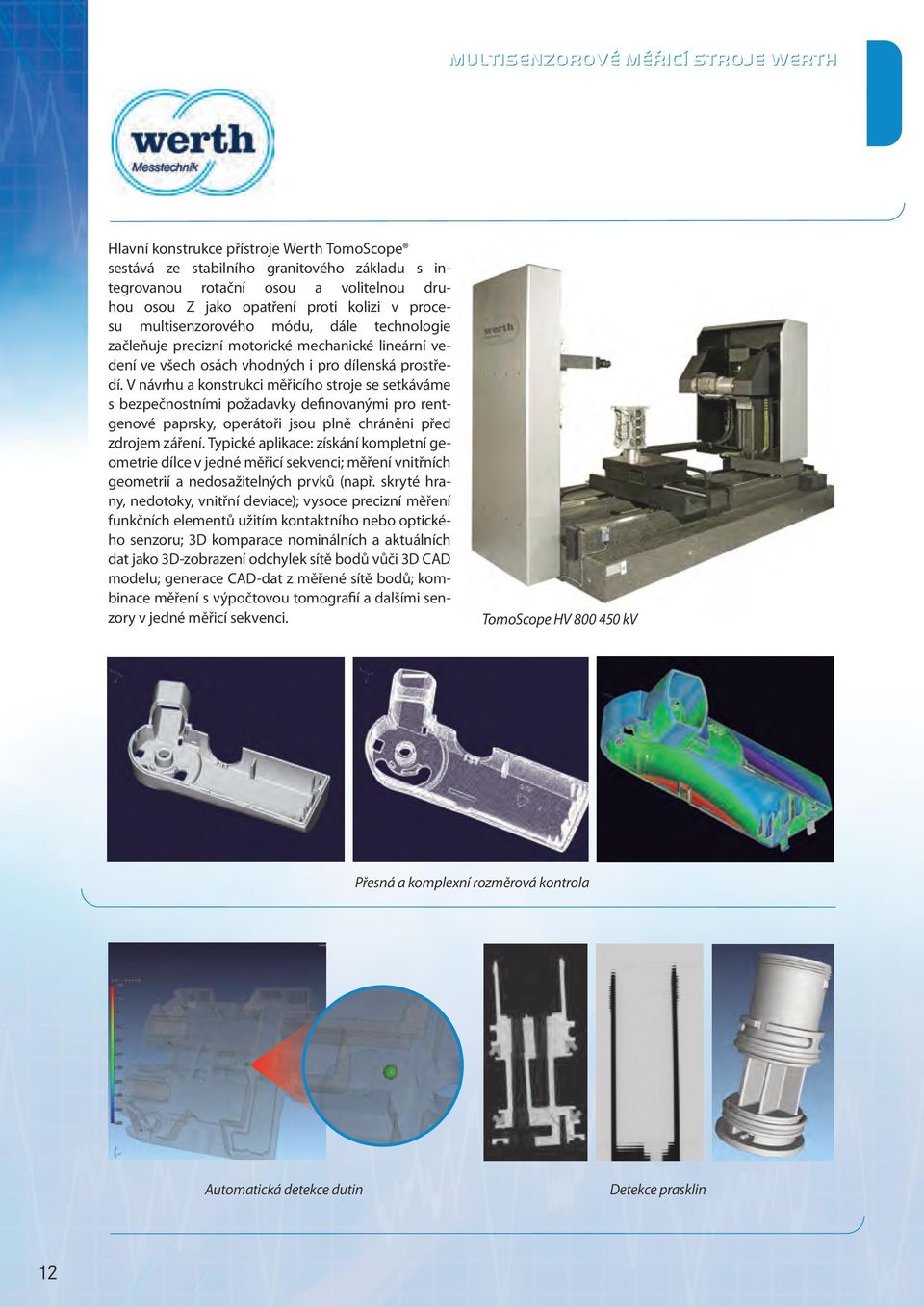

14 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Hlavní konstrukce přístroje Werth TomoScope sestává ze stabilního granitového základu s integrovanou rotační osou a volitelnou druhou osou Z jako opatření proti kolizi v procesu multisenzorového módu, dále technologie začleňuje precizní motorické mechanické lineární vedení ve všech osách vhodných i pro dílenská prostředí. V návrhu a konstrukci měřicího stroje se setkáváme s bezpečnostními požadavky definovanými pro rentgenové paprsky, operátoři jsou plně chráněni před zdrojem záření. Typické aplikace: získání kompletní geometrie dílce v jedné měřicí sekvenci; měření vnitřních geometrií a nedosažitelných prvků (např. skryté hrany, nedotoky, vnitřní deviace); vysoce precizní měření funkčních elementů užitím kontaktního nebo optického senzoru; 3D komparace nominálních a aktuálních dat jako 3D-zobrazení odchylek sítě bodů vůči 3D CAD modelu; generace CAD-dat z měřené sítě bodů; kombinace měření s výpočtovou tomografií a dalšími senzory v jedné měřicí sekvenci. TomoScope HV kv Automatická detekce dutin Automatická detekce a lokalizace Přesná a komplexní rozměrová kontrola Werth Messtechnik GmbH Siemensstr Giessen Germany Tel. +49 (0) Fax +49 (0) Automatická detekce dutin Werth Messtechnik GmbH Siemensstr Giessen Germany Tel. +49 (0) Fax +49 (0) Werth Messtechnik GmbH Siemensstr Detekce Giessen Germany prasklin Tel. +49 (0) Fax +49 (0) Werth Messtechnik GmbH Siemensstr Giessen Germany Tel. +49 (0) Fax +49 (0)

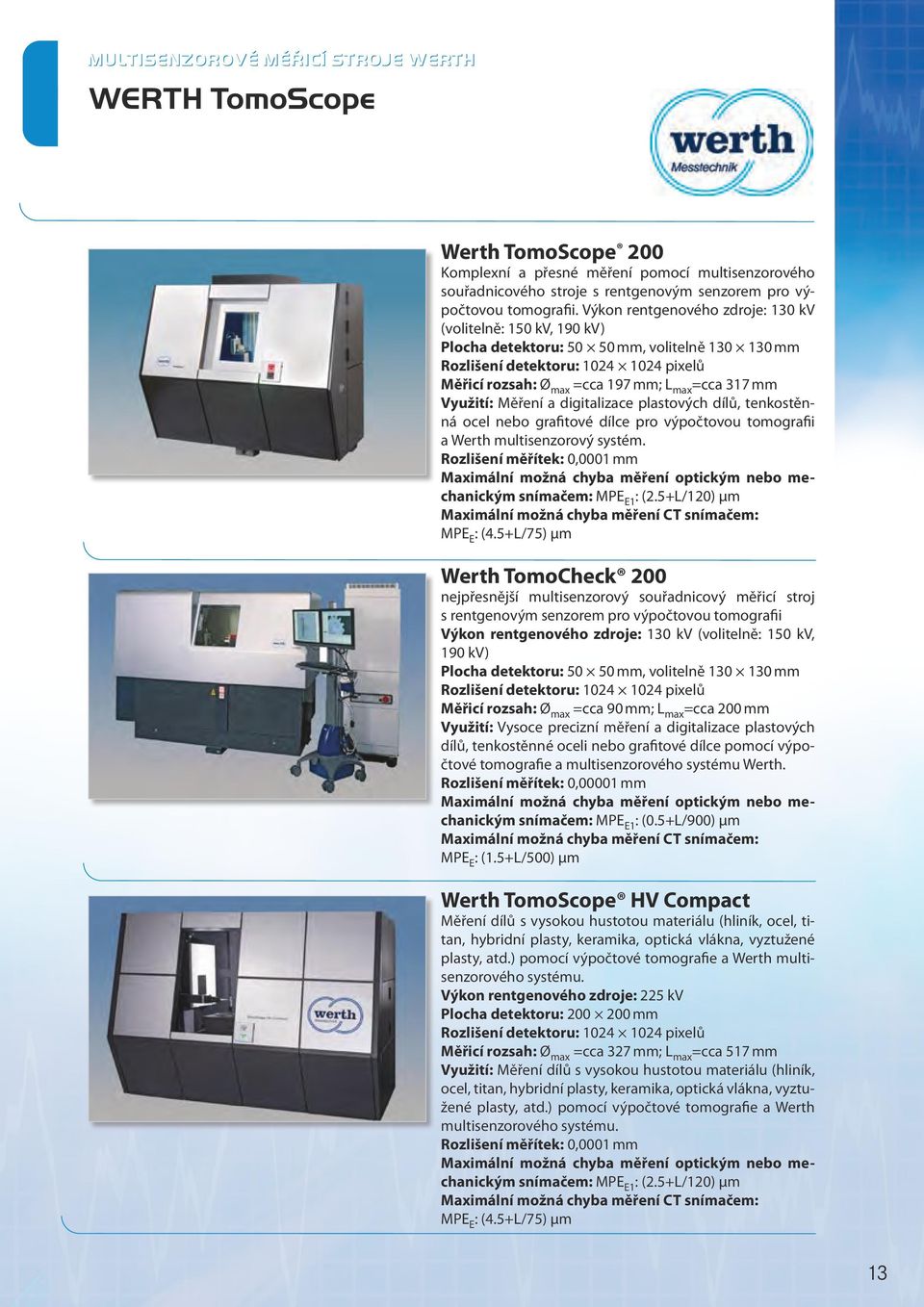

15 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TomoScope Werth TomoScope 200 Komplexní a přesné měření pomocí multisenzorového souřadnicového stroje s rentgenovým senzorem pro výpočtovou tomografii. Výkon rentgenového zdroje: 130 kv (volitelně: 150 kv, 190 kv) Plocha detektoru: mm, volitelně mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =cca 197 mm; L max =cca 317 mm Využití: Měření a digitalizace plastových dílů, tenkostěnná ocel nebo grafitové dílce pro výpočtovou tomografii a Werth multisenzorový systém. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm Werth TomoCheck 200 nejpřesnější multisenzorový souřadnicový měřicí stroj s rentgenovým senzorem pro výpočtovou tomografii Výkon rentgenového zdroje: 130 kv (volitelně: 150 kv, 190 kv) Plocha detektoru: mm, volitelně mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =cca 90 mm; L max =cca 200 mm Využití: Vysoce precizní měření a digitalizace plastových dílů, tenkostěnné oceli nebo grafitové dílce pomocí výpočtové tomografie a multisenzorového systému Werth. Rozlišení měřítek: 0,00001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (0.5+L/900) µm Maximální možná chyba měření CT snímačem: MPE E : (1.5+L/500) µm Werth TomoScope HV Compact Měření dílů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, optická vlákna, vyztužené plasty, atd.) pomocí výpočtové tomografie a Werth multisenzorového systému. Výkon rentgenového zdroje: 225 kv Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =cca 327 mm; L max =cca 517 mm Využití: Měření dílů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, optická vlákna, vyztužené plasty, atd.) pomocí výpočtové tomografie a Werth multisenzorového systému. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm 13

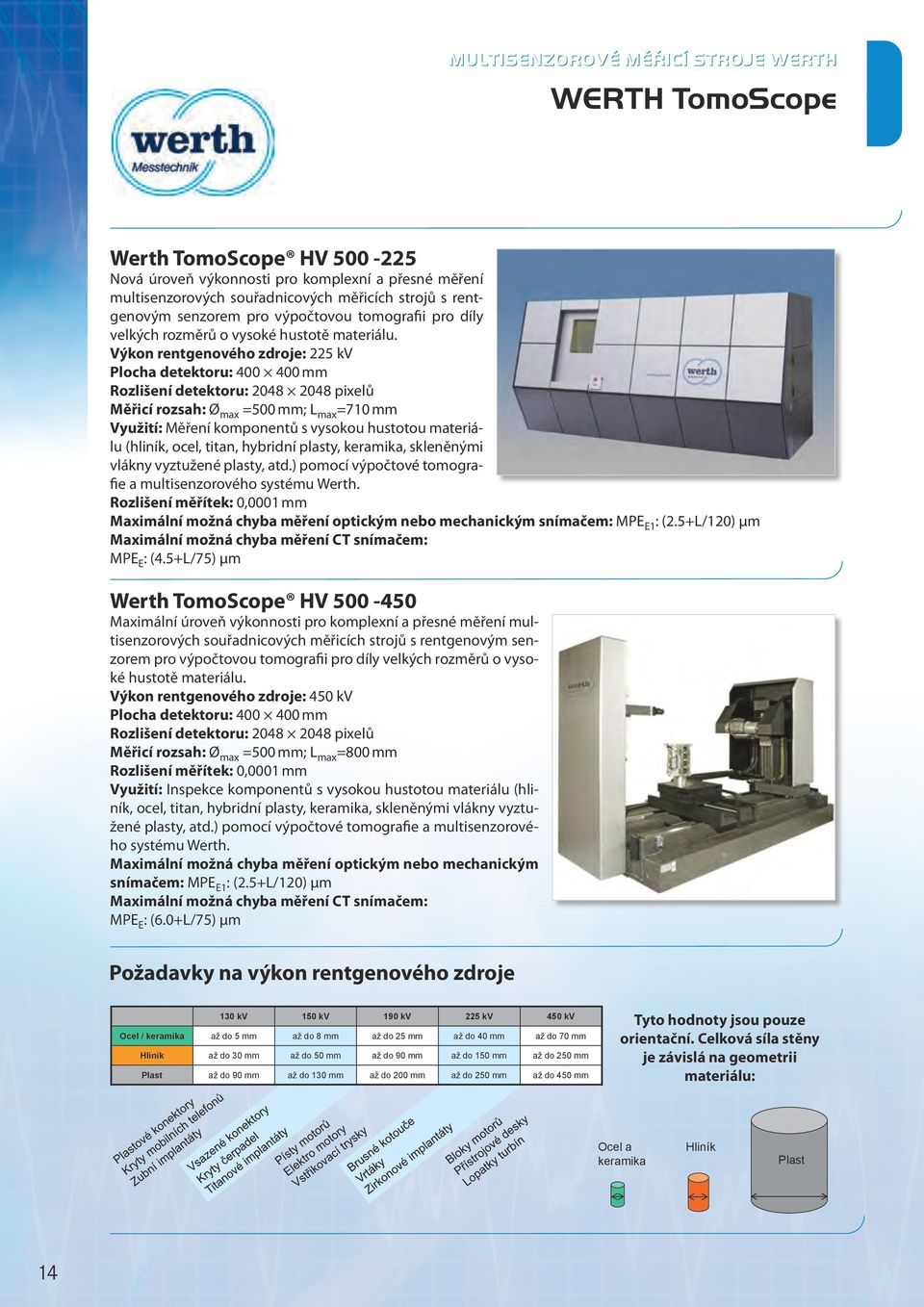

16 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TomoScope Werth TomoScope HV Nová úroveň výkonnosti pro komplexní a přesné měření multisenzorových souřadnicových měřicích strojů s rentgenovým senzorem pro výpočtovou tomografii pro díly velkých rozměrů o vysoké hustotě materiálu. Výkon rentgenového zdroje: 225 kv Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =500 mm; L max =710 mm Využití: Měření komponentů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, skleněnými vlákny vyztužené plasty, atd.) pomocí výpočtové tomografie a multisenzorového systému Werth. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm Werth TomoScope HV Maximální úroveň výkonnosti pro komplexní a přesné měření multisenzorových souřadnicových měřicích strojů s rentgenovým senzorem pro výpočtovou tomografii pro díly velkých rozměrů o vysoké hustotě materiálu. Výkon rentgenového zdroje: 450 kv Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =500 mm; L max =800 mm Rozlišení měřítek: 0,0001 mm Využití: Inspekce komponentů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, skleněnými vlákny vyztužené plasty, atd.) pomocí výpočtové tomografie a multisenzorového systému Werth. Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (6.0+L/75) µm 130 kv 150 kv 190 kv 225 kv 450 kv Ocel / keramika až do 5 mm až do 8 mm až do 25 mm až do 40 mm až do 70 mm Hliník až do 30 mm až do 50 mm až do 90 mm až do 150 mm až do 250 mm Požadavky na výkon rentgenového zdroje Plast až do 90 mm až do 130 mm až do 200 mm až do 250 mm až do 450 mm 130 kv 150 kv 190 kv 225 kv 450 kv Ocel / keramika až do 5 mm až do 8 mm až do 25 mm až do 40 mm až do 70 mm Hliník až do 30 mm až do 50 mm až do 90 mm až do 150 mm až do 250 mm Plast až do 90 mm až do 130 mm až do 200 mm až do 250 mm až do 450 mm Tyto hodnoty jsou pouze orientační. Celková síla stěny je závislá na geometrii materiálu: Celková síla : Ocel a keramika Hliník Plast Celková síla : Ocel a keramika Hliník Plast 14

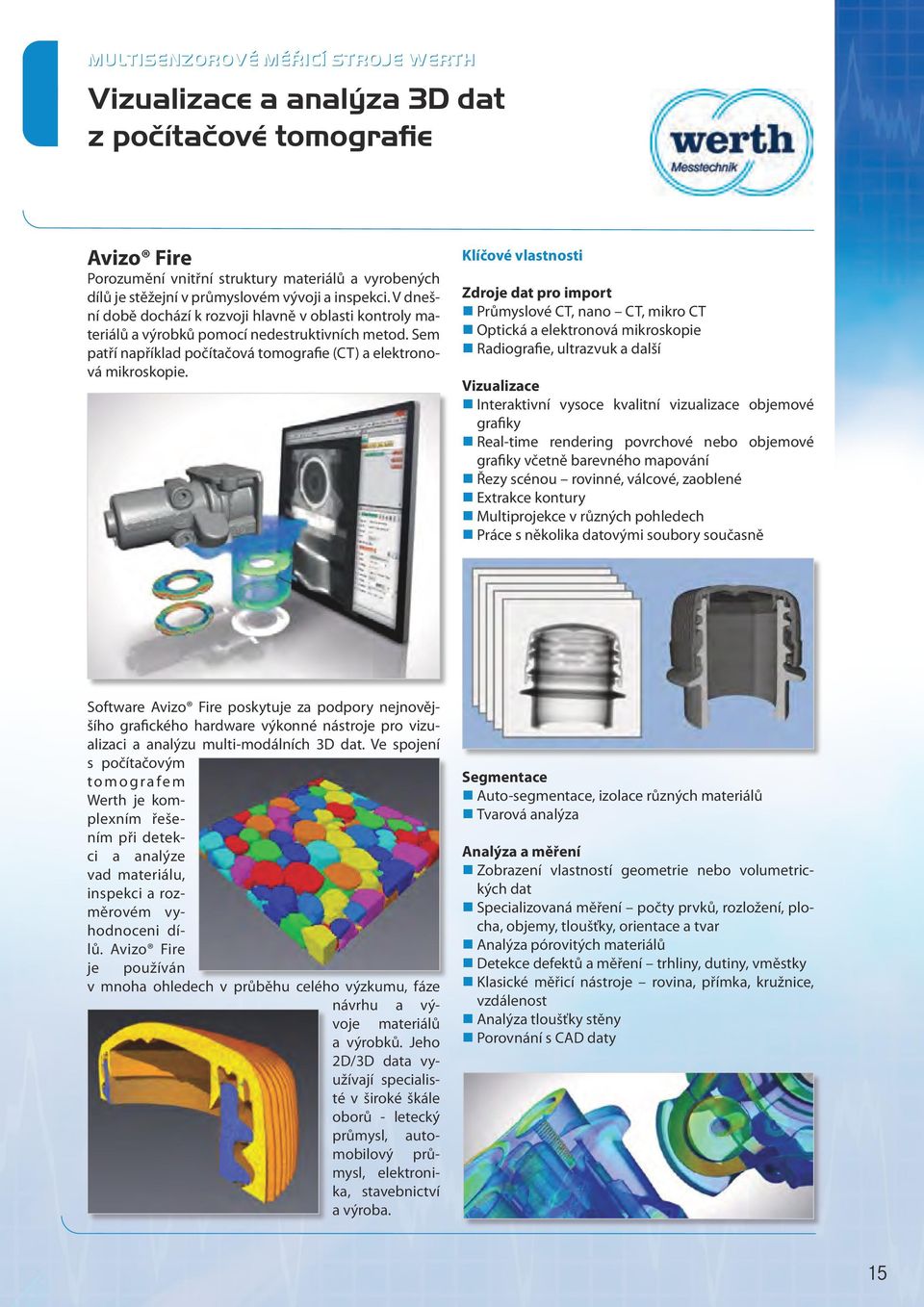

17 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Vizualizace a analýza 3D dat z počítačové tomografie Avizo Fire Porozumění vnitřní struktury materiálů a vyrobených dílů je stěžejní v průmyslovém vývoji a inspekci. V dnešní době dochází k rozvoji hlavně v oblasti kontroly materiálů a výrobků pomocí nedestruktivních metod. Sem patří například počítačová tomografie (CT) a elektronová mikroskopie. Klíčové vlastnosti Zdroje dat pro import Průmyslové CT, nano CT, mikro CT Optická a elektronová mikroskopie Radiografie, ultrazvuk a další Vizualizace Interaktivní vysoce kvalitní vizualizace objemové grafiky Real-time rendering povrchové nebo objemové grafiky včetně barevného mapování Řezy scénou rovinné, válcové, zaoblené Extrakce kontury Multiprojekce v různých pohledech Práce s několika datovými soubory současně Software Avizo Fire poskytuje za podpory nejnovějšího grafického hardware výkonné nástroje pro vizualizaci a analýzu multi-modálních 3D dat. Ve spojení s počítačovým tomografem Werth je komplexním řešením při detekci a analýze vad materiálu, inspekci a rozměrovém vyhodnoceni dílů. Avizo Fire je používán v mnoha ohledech v průběhu celého výzkumu, fáze návrhu a vývoje materiálů a výrobků. Jeho 2D/3D data využívají specialisté v široké škále oborů - letecký průmysl, automobilový průmysl, elektronika, stavebnictví a výroba. Segmentace Auto-segmentace, izolace různých materiálů Tvarová analýza Analýza a měření Zobrazení vlastností geometrie nebo volumetrických dat Specializovaná měření počty prvků, rozložení, plocha, objemy, tloušťky, orientace a tvar Analýza pórovitých materiálů Detekce defektů a měření trhliny, dutiny, vměstky Klasické měřicí nástroje rovina, přímka, kružnice, vzdálenost Analýza tloušťky stěny Porovnání s CAD daty 15

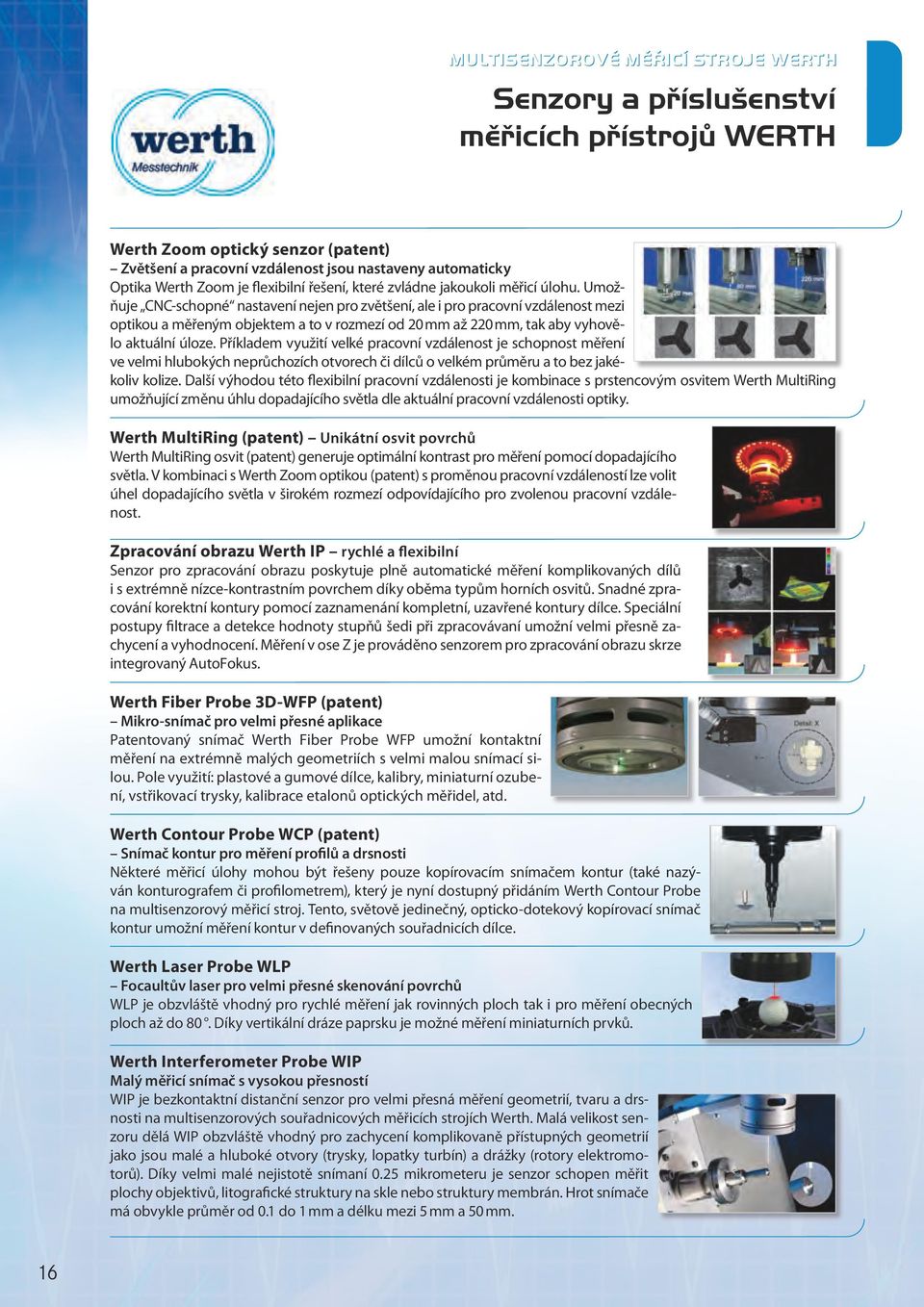

18 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Senzory a příslušenství měřicích přístrojů WERTH Werth Zoom optický senzor (patent) Zvětšení a pracovní vzdálenost jsou nastaveny automaticky Optika Werth Zoom je flexibilní řešení, které zvládne jakoukoli měřicí úlohu. Umožňuje CNC-schopné nastavení nejen pro zvětšení, ale i pro pracovní vzdálenost mezi optikou a měřeným objektem a to v rozmezí od 20 mm až 220 mm, tak aby vyhovělo aktuální úloze. Příkladem využití velké pracovní vzdálenost je schopnost měření ve velmi hlubokých neprůchozích otvorech či dílců o velkém průměru a to bez jakékoliv kolize. Další výhodou této flexibilní pracovní vzdálenosti je kombinace s prstencovým osvitem Werth MultiRing umožňující změnu úhlu dopadajícího světla dle aktuální pracovní vzdálenosti optiky. Werth MultiRing (patent) Unikátní osvit povrchů Werth MultiRing osvit (patent) generuje optimální kontrast pro měření pomocí dopadajícího světla. V kombinaci s Werth Zoom optikou (patent) s proměnou pracovní vzdáleností lze volit úhel dopadajícího světla v širokém rozmezí odpovídajícího pro zvolenou pracovní vzdálenost. Zpracování obrazu Werth IP rychlé a flexibilní Senzor pro zpracování obrazu poskytuje plně automatické měření komplikovaných dílů i s extrémně nízce-kontrastním povrchem díky oběma typům horních osvitů. Snadné zpracování korektní kontury pomocí zaznamenání kompletní, uzavřené kontury dílce. Speciální postupy filtrace a detekce hodnoty stupňů šedi při zpracovávaní umožní velmi přesně zachycení a vyhodnocení. Měření v ose Z je prováděno senzorem pro zpracování obrazu skrze integrovaný AutoFokus. Werth Fiber Probe 3D-WFP (patent) Mikro-snímač pro velmi přesné aplikace Patentovaný snímač Werth Fiber Probe WFP umožní kontaktní měření na extrémně malých geometriích s velmi malou snímací silou. Pole využití: plastové a gumové dílce, kalibry, miniaturní ozubení, vstřikovací trysky, kalibrace etalonů optických měřidel, atd. Werth Contour Probe WCP (patent) Snímač kontur pro měření profilů a drsnosti Některé měřicí úlohy mohou být řešeny pouze kopírovacím snímačem kontur (také nazýván konturografem či profilometrem), který je nyní dostupný přidáním Werth Contour Probe na multisenzorový měřicí stroj. Tento, světově jedinečný, opticko-dotekový kopírovací snímač kontur umožní měření kontur v definovaných souřadnicích dílce. Werth Laser Probe WLP Focaultův laser pro velmi přesné skenování povrchů WLP je obzvláště vhodný pro rychlé měření jak rovinných ploch tak i pro měření obecných ploch až do 80. Díky vertikální dráze paprsku je možné měření miniaturních prvků. Werth Interferometer Probe WIP Malý měřicí snímač s vysokou přesností WIP je bezkontaktní distanční senzor pro velmi přesná měření geometrií, tvaru a drsnosti na multisenzorových souřadnicových měřicích strojích Werth. Malá velikost senzoru dělá WIP obzvláště vhodný pro zachycení komplikovaně přístupných geometrií jako jsou malé a hluboké otvory (trysky, lopatky turbín) a drážky (rotory elektromotorů). Díky velmi malé nejistotě snímaní 0.25 mikrometeru je senzor schopen měřit plochy objektivů, litografické struktury na skle nebo struktury membrán. Hrot snímače má obvykle průměr od 0.1 do 1 mm a délku mezi 5 mm a 50 mm. 16

19 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Senzory a příslušenství měřicích přístrojů WERTH Werth Laser Line Probe LLP Laser Line Senzor pro rychlou digitalizaci dílců LLP umožňuje extrémně rychlé skenování 3D povrchů s vysokou hustotou bodů. Rychlé skenování lze provádět jak na vysoce lesklých, tak i na silně absorbujících površích. Werth Chromatic Focus Probe CFP Senzor Werth CFP pro velmi přesné bezkontaktní měření na reflexních površích (zrcadlo, objektivy, atd.) Senzor CFP je užíván při měření vysoce reflexních, absorbujících a transparentních materiálů. CFP byl speciálně vyvinut pro rychlé a přesné měření povrchu objektu. Werth Nano Focus Probe NFP Konfokální snímač pro vysoce přesné měření povrchů NFP je využíván ke škálovému měření geometrií, hran a drsnosti mikrostruktur, také pro měření zaoblení řezných hran nástrojů či pro zjištění síly povlakování. Snímací hlava IP40T/IP110T se zpracováním obrazu (patent) Snímací hlava se zpracováním obrazu pro flexibilní měření Snímač IP40T/IP110T otevírá možnost měření senzorem pro zpracování obrazu na otočných/sklopných hlavách a to především u velkých souřadnicových měřicích strojů. Snímač IP40T/IP110T umožní měření regulérních geometrických elementů a skenování kontur. Také jej lze užít v kombinaci se snímačem Werth Fiber Probe WFP. OnTheFly (patent) Vysokorychlostní měření pro časově náročné aplikace. Prvky jsou měřeny v průběhu nepřetržitého pohybu os stroje pomocí zábleskového osvitu. Měření bez zastavení poskytuje významnou úsporu času díky eliminaci cyklů stop-start, které již nejsou více potřebné. Rotační/Sklopné osy Integrací až 5os lze získat řešení pro komplexní měřicí úlohy Konfiguraci strojů lze rozšířit integrací velmi přesné rotační osy či rotační/sklopné osy, čímž lze dosáhnout kompletního měření složitých úloh a vyhodnocení komplikovaných geometrií. Werth 3D-Patch Werth 3D-Patch umožňuje obzvlášť jednoduché a rychlé trojrozměrné zachycení povrchů. Provádí se metodou autofokus v průběhu pohybu kamery a to pro všechny body obrazu současně. Jedním projetím požadované oblasti měření ve směru optické osy dostaneme za několik vteřin velké množství naměřených bodů. Výhoda této metody spočívá zvláště v tom, že kromě standardního senzoru zpracování obrazu není potřebný žádný doplňkový hardware. 17

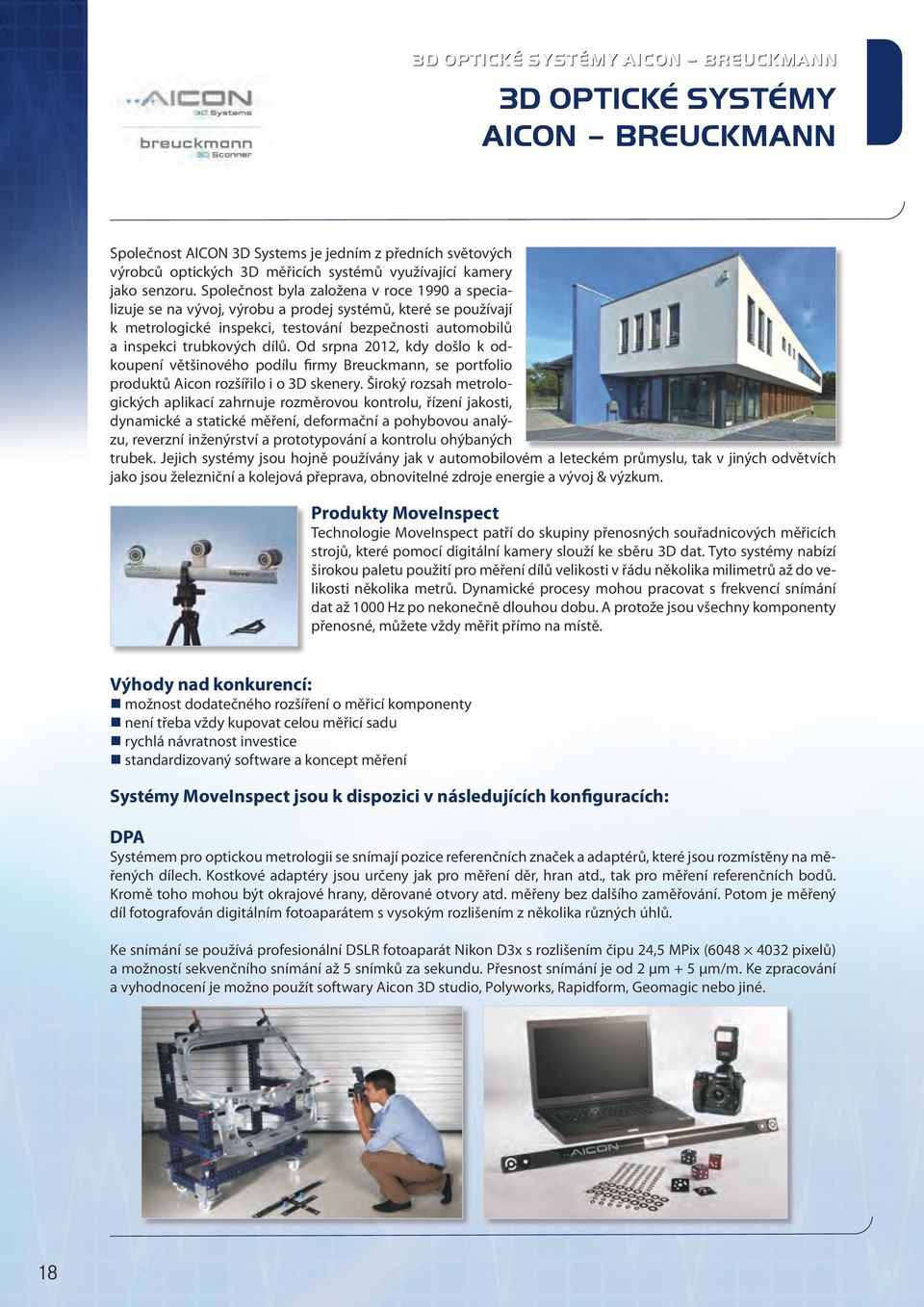

20 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN Společnost AICON 3D Systems je jedním z předních světových výrobců optických 3D měřicích systémů využívající kamery jako senzoru. Společnost byla založena v roce 1990 a specializuje se na vývoj, výrobu a prodej systémů, které se používají k metrologické inspekci, testování bezpečnosti automobilů a inspekci trubkových dílů. Od srpna 2012, kdy došlo k odkoupení většinového podílu firmy Breuckmann, se portfolio produktů Aicon rozšířilo i o 3D skenery. Široký rozsah metrologických aplikací zahrnuje rozměrovou kontrolu, řízení jakosti, dynamické a statické měření, deformační a pohybovou analýzu, reverzní inženýrství a prototypování a kontrolu ohýbaných trubek. Jejich systémy jsou hojně používány jak v automobilovém a leteckém průmyslu, tak v jiných odvětvích jako jsou železniční a kolejová přeprava, obnovitelné zdroje energie a vývoj & výzkum. Produkty MoveInspect Technologie MoveInspect patří do skupiny přenosných souřadnicových měřicích strojů, které pomocí digitální kamery slouží ke sběru 3D dat. Tyto systémy nabízí širokou paletu použití pro měření dílů velikosti v řádu několika milimetrů až do velikosti několika metrů. Dynamické procesy mohou pracovat s frekvencí snímání dat až 1000 Hz po nekonečně dlouhou dobu. A protože jsou všechny komponenty přenosné, můžete vždy měřit přímo na místě. Výhody nad konkurencí: možnost dodatečného rozšíření o měřicí komponenty není třeba vždy kupovat celou měřicí sadu rychlá návratnost investice standardizovaný software a koncept měření Systémy MoveInspect jsou k dispozici v následujících konfiguracích: DPA Systémem pro optickou metrologii se snímají pozice referenčních značek a adaptérů, které jsou rozmístěny na měřených dílech. Kostkové adaptéry jsou určeny jak pro měření děr, hran atd., tak pro měření referenčních bodů. Kromě toho mohou být okrajové hrany, děrované otvory atd. měřeny bez dalšího zaměřování. Potom je měřený díl fotografován digitálním fotoaparátem s vysokým rozlišením z několika různých úhlů. Ke snímání se používá profesionální DSLR fotoaparát Nikon D3x s rozlišením čipu 24,5 MPix ( pixelů) a možností sekvenčního snímání až 5 snímků za sekundu. Přesnost snímání je od 2 µm + 5 µm/m. Ke zpracování a vyhodnocení je možno použít softwary Aicon 3D studio, Polyworks, Rapidform, Geomagic nebo jiné. 18

21 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN MoveInspect HR / HF MoveInspect HF a HR jsou výkonné modulární systémy, které umožňují široký rozsah použití. To je nesporná výhoda, protože až budete potřebovat více komponent pro novou měřicí úlohu, tak stačí dokoupit jen chybějící. Například můžete jednoduše přikoupit k vašemu systému MoveInspect HR ruční sondu MI.Probe. Potom budete schopni provádět i kontaktní měření bez toho, abyste museli kupovat zcela nový systém. MoveInspect DPS Softwarový modul DPS byl primárně vyvinut pro účely pozicování figurín při crash-testech. V kombinaci s DPS systémem, slouží jako optické 3D pozicovací zařízení pro kontrolu pozice figuríny v prostoru vůči vozidlu. S pomocí referenčních značek a adaptérů je pozice figuríny zaznamenána v reálném čase a porovnána s nominálními daty. WheelWatch / EngineWatch Systém je postaven na vysokorychlostní kameře s velkým rozlišením. Je ideální pro analýzu a optimalizaci statických a dynamických parametrů karoserie. Pro sledování pozice kola/ motoru vůči karoserii je nutná jedna kamera ve vzdálenosti menší než 500 mm. V zorném poli je celé kolo/motor i část karoserie, které jsou vybaveny referenčními značkami a jejich pozice je snímána s frekvencí až 490 za sekundu. Samolepící referenční značky jsou rozmístěny po měřeném díle a pomocí kamer je snímána jejich pozice. Tento typ měření je velmi rychlý a trvá jen zlomek času toho, co na jiných typech měřicích strojů. Tyto značky jsou navíc velmi levné, a proto se velmi hodí i na destruktivní crash-testy. Je nutné, aby všechny značky byly v zorném poli kamer, a po počáteční krátké kalibraci je systém připraven na automatické snímání pozic a jejich přenos do softwaru. V případě složitějšího kontrolního plánu je možno měřit i další body, vzdálenosti nebo úhly pomocí ruční dotykové sondy. Výsledky měření jsou zobrazovány v protokolu a je možno je exportovat přes XML export pro jejich další zpracování. Systém nabízí zorné pole až 3 3 3,5 m, pracuje s frekvencí až 5 Hz a přesností ±0,1 mm + 0,15 mm/m vzdálenosti od kamery. 19

22 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN 3D SKENERY BREUCKMANN Rychle Přesně Spolehlivě Zefektivnění nákladů, zpřesnění a zdokonalení jsou klíčovými kritérii při vývoji dnešní produkce, zajišťování kvality stejně jako u reverzního inženýrství a rapid prototyping. Aby byly splněny tyto požadavky bez ohledu na složitost dané úlohy, jsou schopny sofistikované optické metody zpracovat i složité geometrie, které se stále více vyskytují v oblasti měření a v inspekčních technologiích. Za více jak dvě dekády se společnost Breuckmann se sídlem v německém Meersburgu stala inovativním průkopníkem a lídrem ve vývoji a produkci 3D digitalizačních a měřicích systémů. Naše 3D senzory na bázi vlastní patentované metody proužkové projekce zakomponované do špičkových systémů poskytují vysokou přesnost a spolehlivost v cenově dostupných zařízeních pro 3D měření a inspekci kvality. Mezi charakteristické vlastnosti všech systémů Breuckmann patří: Nejvyšší rozlišení a přesnost Rychlé snímání dat Spolehlivá analýza dat Jednoduchá obsluha a optimální flexibilita 3D skenery Breuckmann Vzhledem k jejich vysoké přesnosti a rozlišení jsou 3D skenery Breuckmann vysoce ceněny po celém světě. Na základě metody proužkové projekce pokrývají velmi univerzální a přitom specializované spektrum aplikací a řad produktů. Navíc 3D skenery Breuckmann obsahují vlastní 3D software OPTOCAT pro zpracování obrazu, který nabízí komplexní sadu funkcí pro kompletní 3D řešení. Oblasti použití na poli aplikací rozličných produktových řad pokrývají 3D skenery Breuckmann různé úkoly, jako je povrchová kontrola kovových součástí, digitalizace nástrojů, inspekce při sériové produkci, určování designu modelů, analýzu deformací ozubených kol a mnoho dalších. Breuckmann má také letité zkušenosti na poli 3D měření lidského těla (např. v dentální technologii, kosmetice, filmové produkci), ale také v oblasti umění a kultury (např. dokumentace kulturního dědictví, 3D skenování obrazů či digitalizace soch). Jak funguje 3D digitalizace? Sekvence periodických pruhů je projektována na 3D objekt a poté jsou snímány výsledné vzory pruhů digitální kamerou s vysokým rozlišením. Využitím metody geometrické triangulace, podle počtu změn ve struktuře projektovaného vzoru světla vyplývajícího z geometrie objektu, lze získat 3D informaci z 2D snímků. Využitím této metody lze jediným snímkem získat data obsahující až 16 milionu 3D souřadnic. K získávání kompletní digitalizace topometrickou metodou měření je obvykle nutné snímání z více pohledů. Pro finální ustavení těchto pohledů poskytuje OPTOCAT software obsáhlé možnosti navádějících postupů: Breuckmann GmbH, Meersburg Výstavy a konference Nápady pro nový vývoj 3D skenování modelu karoserie Objekty charakterizované zřetelnými geometriemi mohou být ustaveny po interaktivním před-vyrovnání. Rozličnými typy značek (velikostí, kódem) nebo referenčními koulemi umístěnými na objekt. Kombinace fotogrammetrických metod. Systémy schopné konstantně sledovat pozici senzorů. Integrace senzoru do robotů či souřadnicových měřicích strojů. Automatické skenování pomocí robota Pohledy ustavené některou z těchto metod jsou později spojeny do výsledného datového objektu v obvyklých formátech. 3D data mohou být finálně konvertovány do jakéhokoliv z běžně užívaných datových formátů. Barevné zobrazení odchylek 20

23 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN stereoscan MĚŘICÍ SYSTÉM PRO NEJVYŠŠÍ POŽADAVKY Maximální přesnost a flexibilita Podníceni potřebou pokrýt rostoucí nároky našich zákazníků stejně jako rozšířením oblastí použití, jsme vyvinuli nový systém stereoscan. Certifikace podle normy VDI / VDE 2634, plná integrace vlastní patentované MPT projekční jednotky se dvěma digitálními kamerami umístěnými asymetricky vůči projektoru zajistí maximální výkon s ohledem na přesnost a flexibilitu Přesnost Dvě digitální CCD kamery, každá o rozlišení 16.0 milionů pixelů, garantuje vysoké rozlišení a přesnost. Struktura na bázi karbonových vláken zabezpečuje optimální mechanickou a termální stabilitu všech senzorů. Inteligentní systém pro správu dat poskytuje nejvyšší stupeň spolehlivosti dat na základě přísných kritérii kvality. S ohledem na rychlý čas akvizice dat, která je ca. 1 sekunda, jsou redukovány vnější rušivé vlivy na minimum. Kalibraci celého systému s vysokým stupněm přesnosti lze provést v průběhu několika minut. Flexibilita Vzhledem k asymetrickému nastavení kamer o třech rozličných triangulačních úhlech 10, 20 a 30, které jsou implementovány do jednoho systému, je umožněno uživatelům dosáhnout přístupu k místům, jenž nelze běžně zachytit nebo jen velmi obtížně. Pohodlnou výměnou objektivů je zajištěno rychlé přepnutí mezi rozličnými měřicími oblastmi. Moduly kamer lze jednoduše umístit do rozličných pozic senzorové základny. Vzhledem k vysoké úrovni flexibility lze dosáhnout i nejmenších oblastí bez nutnosti výměny základny senzoru. 21

24 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN smartscan Špičkový 3D měřicí a digitalizační systém smartscan měřicí a digitalizační systém je výsledkem progresivního vývoje a rozšířením naší úspěšné produktové řady smartscan. Díky klíčovým vlastnostem jako jsou vysoká přesnost a rozlišení nabízí smartscan optimální tří-dimenzionální řešení pro veškeré Vaše metrologické úlohy a výzvy. smartscan Sestavení pro velké zorné pole Přesnost a výkon jsou charakterizovány extrémě rychlou akvizicí dat o vysokém rozlišení smartscan obsahující vysoce přesné 3D souřadnice získané během několika sekund z jakéhokoliv objektu bez ohledu na jeho velikost, geometrii a obtížnost. Praktická kvalifikace a účinnost systému je prokázána jeho každodenním používáním ať už v tradičních měřicích laboratořích, výrobních prostorech nebo v náročném průmyslovém prostředí. Sestavení pro malé zorné pole Aplikace Kombinace vysokého výkonu s precizním rozlišením detailů a širokou škálu dostupných zorných polí nabízí smartscan konalé řešení pro jakýkoli 3D úkol, zejména v oblasti vývoje produktů a řízení kvality. Jeho oblasti využití obsahují úkoly jako je kontrola plechových součástí v automobilovém průmyslu, výroba forem či nástrojů a kontrola kvality nebo designu, stejně jako měření a digitalizace projektů v reverzní inženýrství. Zorná pole smartscan přichází s širokou řadou měřicích rozsahů v rozmezí od 30 mm v rozličných krocích až k 1500 mm. Na přání zákazníka lze poskytnout zorná pole schopná snímat jak malé tak i velké oblasti měření. Rychlá a jednoduchá změna zorného pole Zorné pole lze jednoduše nastavit výměnou objektivů nebo v případě nutnosti uzpůsobit základnu senzorů pro velká zorná pole. Snadnému nastavení systému pomáhá také pohodlná a rychlá kalibrace stejně jako snadné ustavení laserového ukazatele. 22

25 3D OPTICKÉ SYSTÉMY AICON BREUCKMANN d-station AUTOMATICKÁ 3D DIGITALIZACE MALÝCH OBJEKTŮ Poslání a použití Skenovací systémy Breuckmann jsou nejlepší volbou, pokud jde o přesné, exaktní a rychlé tří-dimenzionální snímání modelů pro výrobu individuálních, přesně přiléhajících dentálních konstrukcí, jako jsou korunky, můstky atd. S více než 700 dodanými systémy po celém světě je společnost Breuckmann známý a ověřený partner v oblasti dentálních CAD / CAM aplikací. Díky osvědčené technice miniaturní projekce nabízí nová generace 3D skeneru d-station vysoké rozlišení pro pořízení 3D dat, což je charakteristické pro všechny Breuckmann systémy. Díky svému novému, elegantnímu a modernímu designu nabízí systém optimální řešení s ohledem na výkon a cenu. Pro jeho značný úspěch je d-station upraven a optimalizován pro aplikace sahající daleko za jeho původní oblast dentální techniky na automatizovanou digitalizaci všech typů malých objektů. Další využití se nachází ve vědecké, lékařské a technické oblasti, a také v digitalizaci celé řady menších komponentů jako je spotřební zboží, drobné plastové dílce či šperky atd. MNOHONÁSOBNÁ OBLAST POUŽITÍ Dentální otisky 16-jednotkové můstky, příprava vyrovnaných modelů Dentální části a struktury pro technologii implantátů Analýza povrchu skusu Ušní otisky Plastické dílce Šperky a drahé kameny Mince a archeologické nálezy Malé komponenty všech druhů do maximální váhy 2 kg S ohledem na koncept integrující hardware pro polohování objektu a pro 3D skenování, které jsou umístěny v uzavřeném systému, je d-station odolný vůči všem rušivým vlivům okolního prostředí, jako jsou vibrace, světlo, prach apod. a tím zaručuje snadnou a bezchybnou manipulaci s vysoce kvalitními výsledky. VYSOCE VÝKONNÉ PRVKY Patentovaná Breuckmann miniaturní projekční technika s kódováním šedé a sekvencí fázového posunu Snadná údržba díky robustní konstrukci a ochraně senzoru Moderní kompaktní design Účinné skenování s vysokými detaily a přesností Digitalizace není ovlivněna teplotou díky použití LED technologie Pohodlné ustavení skenovaných objektů flexibilními fixačními nástroji Volně polohovatelná otočná/sklopná jednotka pro akvizici veškerých geometrií objektu Plně automatizovaný proces skenování bez nutnosti zásahu uživatele 23

26 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FaroArms (měřicí ramena) Nejznámějšími výrobky největšího výrobce mobilních souřadnicových měřicích strojů na světě společnosti FARO Technologies Inc., jsou mobilní měřicí stroje, známé jako měřicí ramena FaroArm. V současné době se vyrábí ve třech výrobních řadách a v kombinaci s příslušným softwarem umožňují rychlé a pohodlné měření pomocí CAD dat, ale samozřejmě i v případě, kdy počítačový model není k dispozici. Novými řadami měřicích ramen Edge a Prime a sérií Fusion uvádí společnost FARO Technologies Inc. na trh nejvyspělejší mobilní měřicí ramena v historii. Tyto produkty představují vyvrcholení dvou desetiletí výzkumu a vývoje s mnoha patenty a inovacemi v přesnosti, spolehlivosti a jednoduchosti použití. Všechna měřicí ramena jsou mimo standardní USB komunikaci vybavena bezdrátovým rozhraním Bluetooth, série Edge nově disponuje rozhraním WiFi, Ethernet, slotem pro paměťovou kartu a dotykovým displejem, který je velmi vhodný pro jednoduchá měření bez použití počítače. Měřicí ramena jsou o 30 % lehčí než konvenční měřicí ramena a mají zabudovanou baterii až pro 8 hodin provozu. Upínání je vyřešeno 90 mm základnou, kterou lze doplnit magnetem, vakuovou přísavkou nebo trojnožkou a měřit tak skutečně kdekoli. Komfort práce s ramenem zvyšuje vestavěné vnitřní vyvažování, neomezená rotace kloubů a senzory přetížení, jež zamezují v maximální míře vzniku chyb. Modelová řada Fusion je dostupná v šestikloubovém i sedmikloubovém provedení, které je určeno převážně pro spolupráci s bezdrátovým laserovým liniovým skenerem FARO Laser Line Probe V3. Série měřicích ramen Prime je produkována pouze v šestikloubovém provedení, jsou velmi vhodná pro přesné kontaktní měření za příznivou cenu. Měřicí ramena série Edge jsou vždy sedmikloubová s odnímatelnou rukojetí. Tato měřicí ramena lze vždy doplnit bezdrátovým laserovým liniovým skenerem FARO Laser Line Probe V4 vyvinutým speciálně pro tuto řadu měřicích ramen. Modely a přesnosti měřicích ramen: Model (měřicí rozsah) Model (měřicí rozsah) Přesnost opakovatelnost měření jednoho bodu v prostoru Přesnost opakovatelnost měření jednoho bodu v prostoru FARO Edge Arm Délková přesnost FARO Fusion Arm Délková přesnost Hmotnost Počet os Edge 6 (1,8 m) 0,024 mm ±0,034 mm 10,7 kg Edge 9 (2,7 m) 0,029 mm ±0,041 mm 10,9 kg Edge 12 (3,7 m) 0,064 mm ±0,091 mm 11,3 kg Model (měřicí ozsah) Přesnost opakovatelnost měření jednoho bodu v prostoru FARO Prime Arm Délková přesnost Hmotnost Počet os Prime 4 (1,2 m) 0,016 mm ±0,023 mm 9,1 kg Prime 6 (1,8 m) 0,019 mm ±0,027 mm 9,3 kg Prime 8 (2,4 m) 0,024 mm ±0,034 mm 9,5 kg Prime 10 (3,0 m) 0,042 mm ±0,059 mm 9,75 kg Prime 12 (3,7 m) 0,060 mm ±0,085 mm 9,98 kg Hmotnost Počet os Fusion 6 (1,8 m) 0,036 mm 0,046 mm ±0,051 mm ±0,064 mm 9,3 kg 9,5 kg Fusion 8 (2,4 m) 0,043 mm 0,051 mm ±0,061 mm ±0,071 mm 9,5 kg 9,75 kg Fusion 10 (3,0 m) 0,074 mm 0,089 mm ±0,104 mm ±0,124 mm 9,75 kg 9,98 kg Fusion 12 (3,7 m) 0,104 mm 0,124 mm ±0,147 mm ±0,175 mm 9,98 kg 10,21 kg 24
