1 Přístroje pro měření a metrologii 2015

2 PRIMA BILAVČÍK: VÁŠ SPOLEHLIVÝ PARTNER VE SVĚTĚ MĚŘICÍ TECHNIKY Kdo jsme? PRIMA BILAVČÍK, s.r.o. je největší nezávislý dodavatel délkové měřicí techniky v České republice. Fúzí firem Petr Bilavčík PRIMA a PRIMA BILAVČÍK, s.r.o. se dostal prodej měřicí techniky a oblast poskytování servisu, oprav a především kalibrace měřidel pod jednu firmu. Od roku 2003 provozujeme vlastní Akreditovanou kalibrační laboratoř č. 2318, v níž poskytujeme kalibrace s akreditací pro délky, úhel, teplotu, tlak, vlhkost, váhy, závaží, moment síly a elektrické veličiny. Jsme členem Kalibračního sdružení České republiky a Kalibračného združenia Slovenskej republiky. Našim závazkem je podnikání v duchu fair play, založené na otevřenosti, důvěře a dlouhodobé perspektivě a to jak ve vztahu ke klientům, tak k našemu týmu. V roce 2007 byla naše společnost vyhlášena Zaměstnavatelem roku v našem městě! V roce 2008 se naše společnost umístila v prestižní soutěži Hospodářských novin na 3. místě jako firma roku ve Zlínském kraji. Jaké nabízíme zboží? Veškerá měřidla geometrických veličin, od posuvných měřítek po multisenzorové souřadnicové měřicí stroje či počítačovou tomografii. Ať již jde o délkoměry, dílenská měřidla Tesa, Mahr či Mitutoyo, mobilní souřadnicové stroje Faro, multisenzorové souřadnicové stroje Werth, prohlížecí a měřicí mikroskopy Vision, konturografy Optacom, konfokální mikroskopy Nanofocus, 3D optické systémy AICON, kalibrační systémy ETALON LaserTracer, nebo měřicí a seřizovací přístroje od společnosti Alfa-sys. Spolupracujeme tedy výhradně se zavedenými výrobci, kteří jsou špičkami ve svém oboru. Co je u nás nového? Rozšířili jsme naše prostory o nové laboratoře, kde je nainstalován unikátní měřicí přístroj se senzorem pro počítačovou tomografii (CT) Werth TomoScope HV 500. Dále do naší laboratoře přibyl jedinečný délkoměr Precimar 828 CiM 1000 pro přesné měření délek, který je jediný v celé České republice. V rámci rozšíření produktové nabídky u nás naleznete souřadnicové měřicí přístroje od společnosti COORD3. A v neposlední řadě jsme spustili nové internetové stránky a nový internetový obchod, na kterém můžete pohodlně nakoupit ITP doteky pro kontaktní měření a další měřicí techniku. Naše kalibrační laboratoř, akreditovaná dle normy ČSN EN ISO/IEC 17025:2005, rozšířila rozsah prováděných kalibrací o nový obor elektrických veličin. Potřebujete důkaz? Námi vystavované přístroje získaly na prestižních veletrzích už nejedno ocenění. Připomeňme například Zlatou medaili MSV Brno za přístroj FARO Laser Scanner LS, Zlatou medaili MSV Brno za přístroj Werth - TomoScope, Grand Prix For Industry Praha za přístroj Werth - VideoCheck EA s funkcí on the fly. Detailní informace o našem sortimentu získáte na nebo si je můžete vyžádat u našeho prodejního týmu. A jaké služby? - akreditované kalibrace v oborech délky a úhlu, včetně souřadnicových měřicích strojů - akreditované kalibrace měřidel teploty, tlaku a vlhkosti - akreditované kalibrace vah a závaží - akreditované kalibrace momentového nářadí - akreditované kalibrace v oboru elektrických veličin - údržbu a opravy měřicích přístrojů a zařízení - odborná školení - zakázková měření na vysoce přesných souřadnicových strojích Získaná ocenění Vzděláváte se? Technická znalost a orientace v nových trendech měřicí techniky vyžaduje potřebu získávání odborných technických informací a zároveň seznámení se s nejnovějšími metodami měření a přístroji. Naše školicí středisko PRIMA AKADEMIE poskytuje svým návštěvníkům komplexní služby při realizaci vzdělávacích aktivit na nejvyšší úrovni. Vysoká odbornost našich pracovníků s hatými zkušenostmi je zárukou kvalitních bo- služeb. eshop.merici-pristroje.cz

3 Obsah Multisenzorové měřicí stroje WERTH 2 3D optické systémy AICON 20 Mobilní souřadnicové měřicí stroje FARO 26 Program POLYWORKS 34 Programy GEOMAGIC software pro práci s 3D skenovanými daty 36 Souřadnicové měřicí stroje COORD3 40 3D prostorová kalibrace a testování ETALON 44 Souřadnicové měřicí stroje TESA 47 Profilprojektory MICROTECNICA 51 Měřicí a seřizovací přístroje ALFA-SYS 52 Upínací přípravky pro měření 54 Snímací doteky ITP 55 Přístroje pro měření kontury, drsnosti a kruhovitosti 57 Drsnoměry DIAVITE 60 Konfokální 3D systémy optická metrologie 61 Přístroje na kalibraci 63 Software pro kontrolu a správu měřidel QMSOFT 64 Mikroskopy a přístroje VISION 65 Software MetLogix 70 Profesionální digitální vodováha 71 Komunální měřidla 72 Tloušťkoměry 81 Přenosné tvrdoměry 82 Komplexní program vah KERN 83 Zakázková měření 85 Akreditovaná kalibrační laboratoř 92 Prima Akademie 100 eshop.merici-pristroje.cz 1

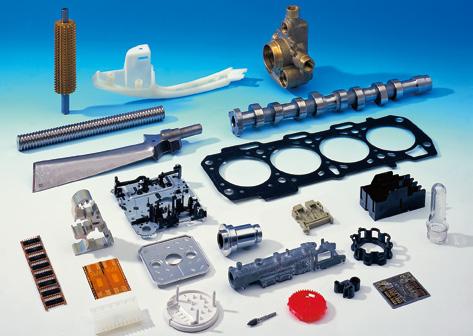

4 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Od roku 1951 je jméno Werth synonymem špičkové kvality a preciznosti na poli souřadnicových měřicích technologií. Společnost sídlí v Giessenu, který leží uprostřed regionu s dlouhou tradicí výroby kvalitní mechaniky a optiky. Demonstrační centrum a hlavní kancelář Produkce se rozšířila z klasických profil a měřicích projektorů standardní konstrukce pro dvou a tří osé měření na špičkově zdokonalené až 5ti osé souřadnicové měřicí zařízení s několika senzory, jako jsou optika, otočná optika IP 40T, laser, plošný laser LLP, dotekový snímač, rentgenový snímač CT, Cílem společnosti je dosáhnout vysokého stupně zákaznického uspokojení skrze nejmodernější technická řešení a neomezenou zákaznickou orientací. Skrze inovativní vývojové trendy na poli vysoce kvalitní mechaniky, zpracování obrazu a softwarových řešení je Werth Messtechnik GmbH nyní světovým představitelem v oblasti multisenzorové měřicí technologie. To se taktéž odráží v oblasti patentů a světových prvenství. Firma Werthmesstechnik GmbH je certifikovaná podle ISO 9000 a je akreditovaná dle ISO 17025, všechny stroje Werth nesou značku CE a splňují konformitu. Optimální řešení k různorodým objektům anebo analýzou požadavků je umožněno vyrobit optimální zařízení díky modulárnímu designu přístrojů. Například, když optický snímač nedokáže měřit vrtané otvory či jiné nepřístupné elementy, nastupuje na jeho místo dotekové čidlo, laserový senzor nebo rotační osa. Naše společnost ve spolupráci s národní metrologickou laboratoří publikovala překlad knih Multisenzorová souřadnicová měřicí technika a Rentgenová tomografie v průmyslové měřicí technice autorů Ralfa Christopha a Hanse Joachima Neumanna. Tyto publikace Vám, na vyžádání, rádi poskytneme. 2 eshop.merici-pristroje.cz

5 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Rychlé optické měření v zorném poli nebo v celém rozsahu měřicího stroje Tato řada přístrojů byla vyvinuta pro zajištění ekonomické kontroly jakosti ve výrobních závodech. Mechanický design byl koncipován jako pevná ocelová konstrukce a díky tomu se stal předlohou v této kategorii měřidel. Werth QuickInspect Rychlé měření senzorem pro zpracování obrazu přímo v zorném poli optiky s CCD kamerou o vysokém rozlišení. Zorná pole: 8 mm 6 mm, 40 mm 30 mm, 80 mm 60 mm a 225 mm 168 mm (velikost zorného pole lze uzpůsobit na přání) Využití při měření profilů, těsnění, kabelů, komponentů v hodinářském průmyslu, atd. Průmyslový scanner Werth - FlatScope pro rychlou, precizní a spolehlivou sériovou inspekci plochých dílů ve výrobě. Hlavní oblast využití je v komplexním měření profilů (např. guma, plasty nebo hliníkové profily), ale právě tak dobře lze kontrolovat folie, plošné spoje, laserem řezané profily a přesné vypalované součástky. Rozsahy tohoto moderního profilprojektoru mohou být uzpůsobeny přání zákazníka. Rozsahy: X= mm Y= mm Max. možná chyba: E 1 : (2,5+L/120) µm E 2 : (2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth EasyScope 3D man. Manuální 3D Video měřicí stroj stolního typu s automatickou hranovou detekcí. Rozsahy: X=200 mm Y=100 mm Z= až 200 mm Max. možná chyba: E1 XY : (2,5 + L/120) µm E2 XY : (3,5 + L/100) µm dle norem ISO resp. VDI/VDE eshop.merici-pristroje.cz

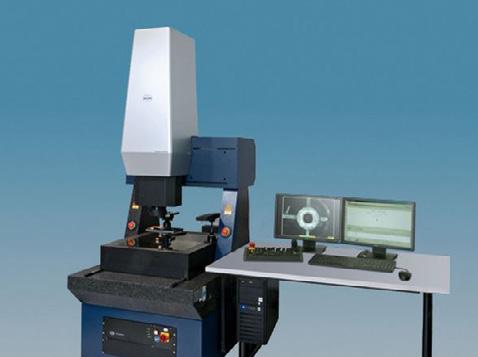

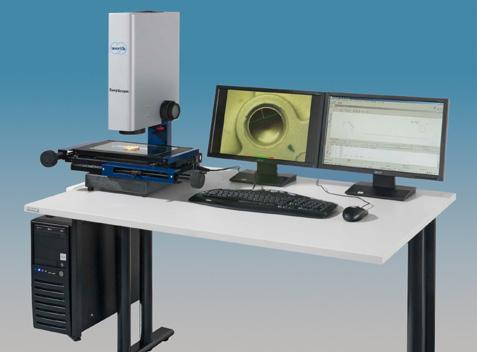

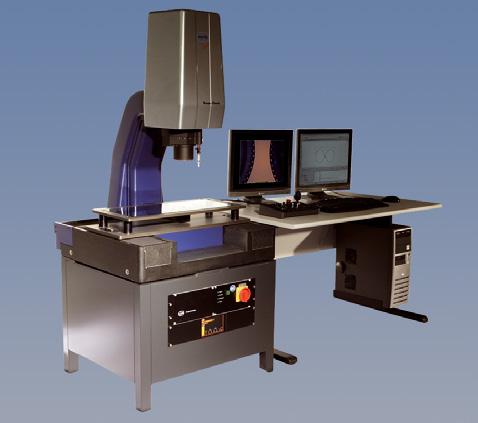

6 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisensorové souřadnicové měřicí stroje řady ScopeCheck Werth - ScopeCheck 300/400 ekonomické řešení pro dílenské prostředí i laboratoř Rozsahy: X= mm Y=200 mm Z=200 mm Max. možná chyba: E 1 : (1,5+L/200) µm E 2 : (1,9+L/150) µm E 3 : (2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - ScopeCheck FB multisenzorový souřadnicový stroj portálového typu se spodním osvitem Rozsahy: X= mm Y= mm Z= mm Max. možná chyba dle norem ISO resp. VDI 2617 a) Optika: b) Dotek: E1xy: (1.5+L/250) µm E3: (1.9 + L/250) µm E2xy: (1.9+L/250) µm PS/PF: 1.9 µm E3: (2.9+L/100) µm THN: 2.5 µm PS/PF 1Dxy (OT): 1.5 µm THP: 2.5 µm PS/PF 2Dxy (OT): 1.9 µm Teplotní rozsah: 20 C +/- 1K PS/PF 1Dz (OT): 2.5 µm Teplotní gradient: 0.5 K/h, 0.5 K/m Werth - ScopeCheck MB multisenzorový souřadnicový měřicí přístroj s vysoce přesnou portálovou konstrukcí Rozsahy: X= mm Y= mm Z= mm 4 Max. možná chyba: E 1 : (1,8+L/500) µm E 2 : (2,0+L/400) µm E 3 : (2,9+L/300) µm dle norem ISO resp. VDI/VDE eshop.merici-pristroje.cz

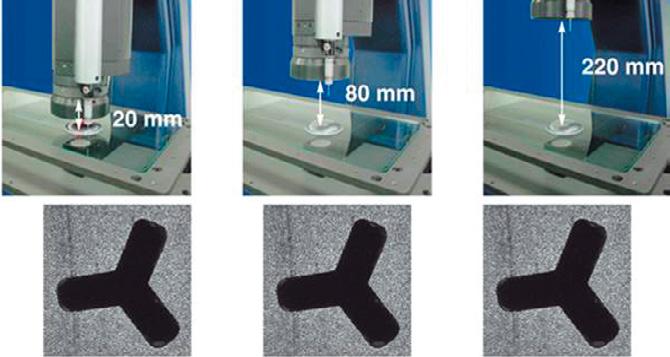

7 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisensorové souřadnicové měřicí stroje řady VideoCheck Ústředním rysem přístrojové řady Werth - VideoCheck je volně stavitelná pracovní vzdálenost zoom optiky v rozsahu od 20 mm 220 mm. Této patentované technologie se s úspěchem využívá u všech členitých součástí, jenž vyžadují bezkontaktní metodu měření. Série přístrojů Werth - VideoCheck IP 250/400 splňují veškeré požadavky na vysokou přesnost. Světově ojedinělá, pnutí prostá konstrukce měřicího stolu, dokáže zajistit takové úrovně přesnosti, která není jiným způsobem dosažitelná u srovnatelných stolních modelů. Rozsahy: X= mm Y= mm Z=250 mm Max. možná chyba: E 1 : (1,4+L/400) µm E 2 : (1,5+L/300) µm E 3 : (2,5+L/250) µm dle norem ISO resp. VDI/VDE 2617 VideoCheck IP 250/400 Přístroje Werth - VideoCheck FB portálového typu splňují nejpřísnější požadavky v rámci přesnosti a flexibility. Moderní technologie vzduchového vedení společně s rafinovaným řešením detailů v mechanické konstrukci dosahují vynikajících vlastností v této oblasti měřidel. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 =(0,75+L/500) µm E 2 =(0,95+L/400) µm E 3 =(1,5+L/300) µm dle norem ISO resp. VDI/VDE 2617 eshop.merici-pristroje.cz VideoCheck 650 Multisensorový souřadnicový měřicí stroj s vysoce přesnou a pevnou konstrukcí portálu 5

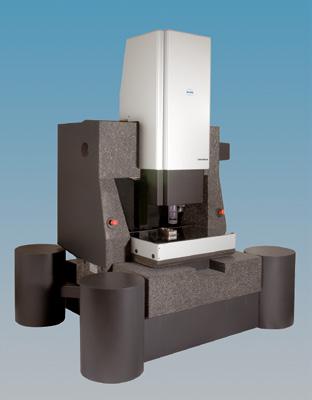

8 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Model Werth - Inspector FQ dosahuje nejvyšší rychlosti a akcelerace na trhu: a max =1g, v max =1 m/s. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (2,5+L/120) μm E 2 : (2,9+L/100) μm E 3 : (4,5+L/75) μm dle norem ISO resp. VDI/VDE 2617 Inspector FQ Nejrychlejší multisenzorový souřadnicový stroj Werth - VideoCheck HA vysoce přesný multisenzorový souřadnicový měřicí stroj s konstrukcí pevného portálu. Nejistota měření je lepší než 0,5µm. Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: a) Optika b) Dotek SP80 E1: (0.5 + L/900)µm PF: 0.6 µm E2: (0.7 + L/600)µm THN = THP: 1.5 µm E3: (1.5 + L/500)µm E: (0.5 + L/600)µm Dle norem ISO resp. VDI/VDE Werth - VideoCheck UA Vysoce přesný multisenzorový souřadnicový stroj portálového typu Model Werth - VideoCheck UA je aktuálně nejpřesnější přístroj ve své třídě, kdy reálně umožňuje měření pod hranicí 0,35 μm. Rozsahy: X=400 mm Y=400 mm Z=250 mm Max. možná chyba: a) Optika b) Dotek 3D WFP E1: ( L/900)µm PF: 0.3 µm Exy: ( L/600)µm THN = THP: 1.5 µm E: ( L/600)µm E: ( L/600)µm dle norem ISO resp. VDI/VDE eshop.merici-pristroje.cz

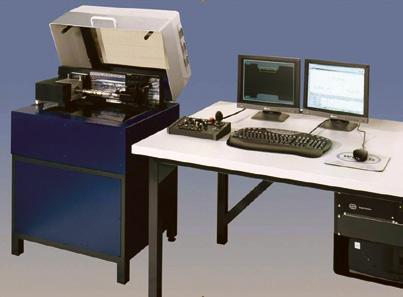

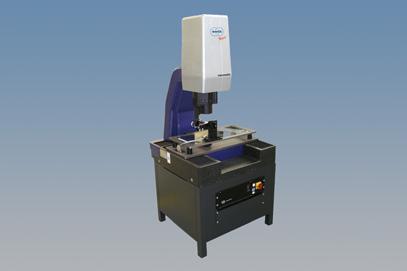

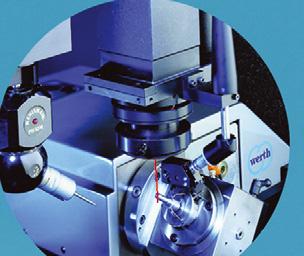

9 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisenzorové souřadnicové měřicí přístroje pro kontrolu rotačních dílců Werth - ShaftScope optický dílenský stolní přístroj s rotační osou pro snadnou a rychlou kontrolu rotačních dílců do průměru 160 mm a celkové délky 950 mm. Rozsahy: L=350/600/750/950 mm D=160/160/160/160 mm Max. možná chyba: E 1 =(2,5+L/120) µm E 2 =(2,9+L/100) µm dle norem ISO resp. VDI/VDE 2617 Werth - ScopeCheck V dílenský vertikální přístroj určený pro kontrolu rotačních dílců do celkové délky 800 mm a průměru až 250 mm. Umožňuje kombinaci všech dostupných senzorů. Rozsahy: L=200/500/800 mm D=140/250/250 mm Max. možná chyba: E 1 =(1,8+L/120) µm E 2 =(2,2+L/100) µm E 3 =(2,9+L/75) µm dle norem ISO resp. VDI/VDE 2617 Werth NanoMatic Kamerový přístroj s motorizovaným V-blokem pro měření mikro nástrojů. Měřicí rozsah: Průměr nástroje od 10µm do 20mm ( maximální průměr pole lze uzpůsobit na přání) Aplikace: Měření házení, průměru, tvaru vnějšího profilu, sklonu a primárního úhlu. Werth - VideoCheck V HA je nejpřesnějším zařízením pro kontrolu rotačních dílů. Umožňuje kombinaci všech dostupných senzorů. Rozsahy: L=300/500 mm D=200/200 mm Max. možná chyba: E 1 : (0,5+L/900) µm E 2 : (0,7+L/600) µm E 3 : (1,5+L/500) µm dle norem ISO resp. VDI/VDE eshop.merici-pristroje.cz

10 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Souřadnicové měřicí stroje s kontaktním snímačem Společnost Werthmesstechnik GmbH doplňuje širokou škálu multisenzorových souřadnicových strojů o modely s klasickými kontaktními snímači Renishaw. Tyto přístroje jsou koncipovány jak pro měření v hrubých dílenských prostorech tak i v laboratořích. Werth - ScanCheck Rozsahy: X=400 mm Y=200 mm Z=200 mm Max. možná chyba: E 1 : (2,5+L/120) μm E 2 : (2,9+L/100) μm E 3 : (4,5+L/75) μm dle norem ISO resp. VDI/VDE 2617 Stroj vhodný pro inspekci malých a středně velkých součástí. Tento model je dodáván výhradně se skenovacím snímačem SP25 Renishaw a je tedy vhodný především pro inspekci tvarově složitých dílců s následným porovnáním vůči CAD modelům. V kombinaci s volitelnou teplotní kompenzací je vhodný i do hrubých dílenských provozů. Werth - ProbeCheck MB Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (2,5+L/500) μm E 2 : (2,7+L/400) μm E 3 : (2,9+L/300) μm dle norem ISO resp. VDI/VDE 2617 Tento model byl koncipován jako stroj s pohyblivým portálem a širokou škálou měřicích rozsahů. Zatížení pracovního stolu je v rozsahu od 500 kg až do 3700 kg. Werth - ProbeCheck FB Rozsahy: X= mm Y= mm Z= mm Max. možná chyba: E 1 : (1,1+L/500) μm E 2 : (1,5+L/400) μm E 3 : (2,0+L/300) μm dle norem ISO resp. VDI/VDE Mechanický design byl koncipován jako pevná mostní konstrukce s pohyblivým stolem, která umožňuje dosáhnout vysokých přesností. Díky principu stavebnicového designu se můžete rozhodnout pro aktualizaci systému souřadnicového měřicího stroje pro všechny senzory firmou Werthmesstechnik GmbH podporované. eshop.merici-pristroje.cz

11 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Měřicí projektory pro měrové středisko i dílenské prostředí Werth Record 500/600 Manuální nebo CNC-řízený optický projektor pro přesné měření nebo porovnání s výkresem. Rozsah měření: X=50 až 400 mm Y=50 až 200 mm Využití při měření 2D profilů, těsnění, folie, atd. Werth Optimus 300 Přesný profil-projektor stolního typu s manuálním nebo plně automatickým ovládáním. Vysoce přesný měřicí stůl (srovnatelná specifikace dle VDI/VDE 2617 resp. ISO 10360) a zkreslení prostá telecentrická optika. Rozsah měření: X= mm Y= mm Využití při 2D dílů (Folie, profily, atd.) porovnání dle výkresu. Werth Compact 300 Manuální měřicí profil profil-projektor stolního typu. Vysoce přesný měřicí stůl (srovnatelná specifikace dle VDI/VDE 2617 resp. ISO 10360) a zkreslení prostá telecentrická optika. Rozsah měření: X=200 mm Y=150 mm Využití při měření 2D dílů (Folie, profily, atd.) porovnání dle výkresu. eshop.merici-pristroje.cz 9

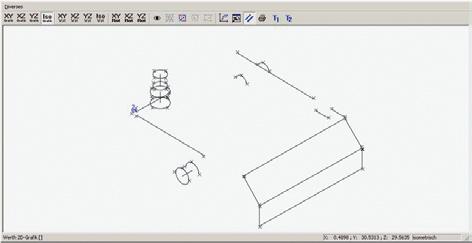

12 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Softwarové prostředí multisenzorových strojů Werth WinWerth bit Nová generace komplexního programového řešení pro multisenzorové SMS. Pod tímto titulem představuje společnost Werthmesstechnik GmbH novou generaci populárního vyhodnocovacího 3D-programu WinWerth verze Tato verze kombinuje moderní a intuitivní navádění uživatelů, jež dělá měření s Werth multisenzorovými souřadnicovými měřicími stroji obzvláště příjemné. Užitím předchozích verzí programu WinWerth bylo vždy možné vyhodnocení všech geometrických charakteristik včetně odchylek tvaru a polohy dle DIN/ISO Nově jsou integrovány výpočty podle matematika Čebyševa a vizualizace odchylek tvaru 3D-elementů dle standardu DIN/ISO 1101 jako barevná mapa v okně 3D grafiky. Stejně tak jsou prvky vykresleny jak v okně grafiky, tak i numericky ve formě tabulky či posloupně řazeny do stromu prvků se všemi příslušnými vlastnostmi. Naměřené hodnoty, mimo jiné, lze přímo po změření zaslat do obráběcích strojů pro jejich korekci. Měřicí software WinWerth zabezpečuje účinnou a jednoduchou činnost systému. Mimo jiné umožňuje, aby i netrénovaní operátoři mohli využívat toto zařízení, proto byl dán velký důraz na ergonomii grafického uživatelského rozhraní. Změřené geometrické elementy jsou graficky znázorněny jako CAD výkres, jednoduchým kliknutím na elementy je lze označit a následně snadno vyprodukovat rozměry či konstrukce. Výsledky jsou stejně jednoduše znázorněny jako při čtení z výkresu. Ve Werth CAD-Online módu je činnost redukována na absolutní minimum. Operátor jednoduše musí vybrat geometrické elementy, jež mají být měřeny, kliknutím myší na CAD data, ty jsou následně přeměřeny plně automaticky. Použitím softwarového modulu Werth CAD-Offline je možné programování multisenzorových měřicích strojů na vzdálené pracovní stanici. Díky vizualizaci senzorů a jejich trajektorií lze celou automatickou rutinu předem přehrát bez stroje a případně optimalizovat dráhy senzorů či vlastnosti hledání a snímání prvků. Módy Online i Offline využívají 2D a 3D CAD data aktuálně ve formátech 2D/3D-DXF, IGS/IGES, STP/STEP, ProE, CATIA a Parasolid. Podle požadavku zákazníka lze integrovat další nativní formáty. CAD data obsahují veškeré informace o geometriích měřeného dílce, v některých případech také tolerance. V modulu 2D/3D-BestFit jsou snímané body či obecné křivky/plochy připraveny ke srovnání s grafickým vyjádřením odchylek jak barevnou mapou aktuálních hodnot vůči nominálním tak i popisků s patřičnými údaji. Díky ochraně heslem si můžete být jisti, že příslušní uživatelé mají přístup k softwaru, který je vhodný pro jejich úroveň kvalifikace. Spuštění měřicího programu lze provést jednoduše čtečkou čárového kódu nebo klasickou volbou souboru lze taktéž odstartovat složité analytické programy. WinWerth v kombinaci se systémem pro reálné zpracování obrazu, dotekové, laserové a další speciální snímače poskytuje efektivní řízení stroje. Speciální nástavby základního programového vybavení garantují jednoduché vyhodnocení dokonce i dílců jako jsou automobilové hřídele, ozubená kola či obráběcí nástroje. Také je možno užít zpracovaných uživatelských programů s ergonomickým rozhraním pro měření tvaru fréz, obrážecích fréz, kotoučových fréz, protahovacích trnů, brusných a orovnávacích kotoučů. Možnost inspekce speciálních charakteristik u vačkových hřídelí jako jsou tvar vačky, úhel vačky, olejové kanálky, drážkování, zahloubení, řetězová kola atd. dále zvyšují nejenom flexibilitu multisenzorových souřadnicových měřicích strojů značky Werth, ale i ostatních SMS díky možnosti retrofitu. Veškeré automatické rutiny vytvořené jak v režimu učení či parametrickým programováním jsou ve standardizovaném formátu DMIS, který je obecně užíván na poli souřadnicové techniky a umožní přenositelnost mezi rozdílnými systémy. Díky DMIS rozhraní je možné vytvářet speciální funkce a výpočty dle potřeb zákazníka a tak zajistit snadnou inspekci produkce eshop.merici-pristroje.cz

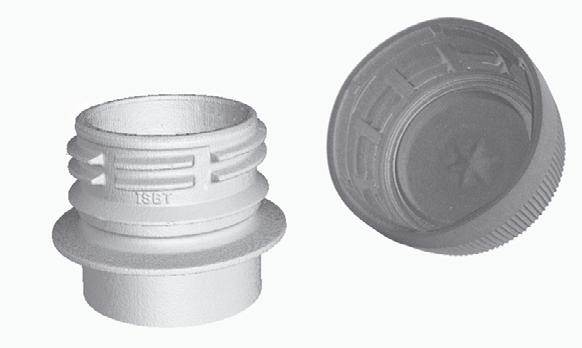

13 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TOMOSCOPE počítačová tomografie Multisenzorový souřadnicový měřicí stroj Werth TomoScope je vertikální koncepce pracující na principu rentgenového záření v kombinaci s dalšími senzory. Tato jedinečná technologie byla zpřístupněna na jaře 2005 v Německu a na podzim 2005 byla uvolněna i pro ostatní státy. Obecně vzato, TOMOSCO- PE umožňuje získání, zpracování a rekonstrukci 3D dílců ze složených pohledů na vytvoření interních a externích geometrií. Tato technologie je jedinečná díky tomu, že společnost Werth Messtechnik GmbH užila technologii tomografu a integrovala ji Separace rozdílných materiálů do multisenzorové dimenzionální metrologie. Výhodou CT je schopnost získat za krátký čas velké množství bodů měřených skrze vysoce přesný multisenzorový SMS. Stroj o takové konfiguraci je schopen nejenom měření přístupných geometrií, ale stejně tak dobře i pro konvenční metodu, skryté rozměry, úhly a průměry ze struktury uvnitř dílce. Touto rychlou metodou získané geometrie lze dále ještě zpřesnit kalibračními body získanými vysoce přesným kontaktním senzorem pro zabezpečení preciznosti a opakovatelnosti výsledků. Doposud nebylo možno provést kompletní a přesné měření rozpoznáním všech standardních geometrií, obecných ploch, vnitřních geometrií či nepřístupných částí dílce jako jsou skryté hrany nebo zápichy bez destrukce dílce. Systém funguje tak, že se obrobek umístní na otočný stůl tak, aby ležel v paprsku vycházejícího z rentgenového zářiče. Jeho profil je detekován na detektoru, který jej přepočítá z rentgenového obrazu do digitálních 2D obrazů pro další zpracování. Objekt je po té otáčen o 360 stupňů Separace více materiálů a rentgenové obrazy jsou snímány v mnoha pozicích otáčení, následně je zrekonstruován v síť 3D bodů a zobrazen jako ucelený dílec. Tato aplikace může být rozšířena integrací dalších senzorů, lze zahrnout senzor pro zpracování obrazu, který umožní operátorům vytvořit plně automatická, vysoce přesná měření na komplikovaných, extrémně nízce kontrastních površích díky průsvitu a módu nasvícení tmavých a světlých ploch. Další laserový senzor umožní měření profilů povrchů. Kontaktní senzor umožní vysoce přesné měření, pro optiku nepřístupných geometrií. Hlavně kontaktní, ale i optický snímač, může být užit pro zvýšení přesnosti tomografického měření matematickou korekcí. Funkční analýza eshop.merici-pristroje.cz 11

14 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Hlavní konstrukce přístroje Werth TomoScope sestává ze stabilního granitového základu s integrovanou rotační osou a volitelnou druhou osou Z jako opatření proti kolizi v procesu multisenzorového módu, dále technologie začleňuje precizní motorické mechanické lineární vedení ve všech osách vhodných i pro dílenská prostředí. V návrhu a konstrukci měřicího stroje se setkáváme s bezpečnostními požadavky definovanými pro rentgenové paprsky, operátoři jsou plně chráněni před zdrojem záření. Typické aplikace: získání kompletní geometrie dílce v jedné měřicí sekvenci; měření vnitřních geometrií a nedosažitelných prvků (např. skryté hrany, nedotoky, vnitřní deviace); vysoce precizní měření funkčních elementů užitím kontaktního nebo optického senzoru; 3D komparace nominálních a aktuálních dat jako 3D-zobrazení odchylek sítě bodů vůči 3D CAD modelu; generace CAD-dat z měřené sítě bodů; kombinace měření s výpočtovou tomografií a dalšími senzory v jedné měřicí sekvenci. TomoScope HV kv Přesná a komplexní rozměrová kontrola Automatická detekce dutin Detekce prasklin 12 eshop.merici-pristroje.cz

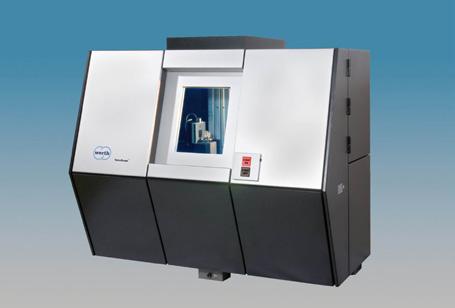

15 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TomoScope Werth TomoScope 200 Komplexní a přesné měření pomocí multisenzorového souřadnicového stroje s rentgenovým senzorem pro výpočtovou tomografii. Maximální urychlovací napětí: 130 kv (volitelně: 150 kv, 190 kv) Plocha detektoru: mm, volitelně mm Rozlišení detektoru: pixelů Měřicí rozsah: D max =204 mm; L max =398 mm Využití: Měření a digitalizace plastových dílů, tenkostěnná ocel nebo grafitové dílce pro výpočtovou tomografii a Werth multisenzorový systém. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm Werth TomoCheck HA 200 Nejpřesnější multisenzorový souřadnicový měřicí stroj s rentgenovým senzorem pro výpočtovou tomografii Maximální urychlovací napětí: 130 kv (volitelně: 150 kv, 190 kv) Plocha detektoru: mm, volitelně mm Rozlišení detektoru: pixelů Měřicí rozsah: D max =172 mm; L max =357 mm Využití: Vysoce precizní měření a digitalizace plastových dílů, tenkostěnné oceli nebo grafitové dílce pomocí výpočtové tomografie a multisenzorového systému Werth. Rozlišení měřítek: 0,00001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (0.5+L/900) µm Maximální možná chyba měření CT snímačem: MPE E : (1.5+L/500) µm eshop.merici-pristroje.cz Werth TomoScope HV Compact Měření dílů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, optická vlákna, vyztužené plasty, atd.) pomocí výpočtové tomografie a Werth multisenzorového systému. Maximální urychlovací napětí: 225 kv Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =cca 327 mm; L max =cca 517 mm Využití: Měření dílů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, optická vlákna, vyztužené plasty, atd.) pomocí výpočtové tomografie a Werth multisenzorového systému. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm 13

16 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH WERTH TomoScope Werth TomoScope HV Nová úroveň výkonnosti pro komplexní a přesné měření multisenzorových souřadnicových měřicích strojů s rentgenovým senzorem pro výpočtovou tomografii pro díly velkých rozměrů o vysoké hustotě materiálu. Maximální urychlovací napětí: 225 kv (volitelně 300kV) Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =500 mm; L max =710 mm Využití: Měření komponentů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, skleněnými vlákny vyztužené plasty, atd.) pomocí výpočtové tomografie a multisenzorového systému Werth. Rozlišení měřítek: 0,0001 mm Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (4.5+L/75) µm Werth TomoScope HV Maximální úroveň výkonnosti pro komplexní a přesné měření multisenzorových souřadnicových měřicích strojů s rentgenovým senzorem pro výpočtovou tomografii pro díly velkých rozměrů o vysoké hustotě materiálu. Maximální urychlovací napětí: 450 kv Plocha detektoru: mm Rozlišení detektoru: pixelů Měřicí rozsah: Ø max =500 mm; L max =1010 mm Rozlišení měřítek: 0,0001 mm Využití: Inspekce komponentů s vysokou hustotou materiálu (hliník, ocel, titan, hybridní plasty, keramika, skleněnými vlákny vyztužené plasty, atd.) pomocí výpočtové tomografie a multisenzorového systému Werth. Maximální možná chyba měření optickým nebo mechanickým snímačem: MPE E1 : (2.5+L/120) µm Maximální možná chyba měření CT snímačem: MPE E : (6.0+L/75) µm Požadavky na výkon rentgenového zdroje 130 kv 150 kv 190 kv 225 kv 450 kv Ocel / keramika až do 5 mm až do 8 mm až do 25 mm až do 40 mm až do 70 mm Hliník až do 30 mm až do 50 mm až do 90 mm až do 150 mm až do 250 mm Plast až do 90 mm až do 130 mm až do 200 mm až do 250 mm až do 450 mm Tyto hodnoty jsou pouze orientační. Celková síla stěny je závislá na geometrii materiálu: Ocel a keramika Hliník Plast 14 eshop.merici-pristroje.cz

17 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Vizualizace a analýza 3D dat z počítačové tomografie Avizo Fire Porozumění vnitřní struktury materiálů a vyrobených dílů je stěžejní v průmyslovém vývoji a inspekci. V dnešní době dochází k rozvoji hlavně v oblasti kontroly materiálů a výrobků pomocí nedestruktivních metod. Sem patří například počítačová tomografie (CT) a elektronová mikroskopie. Klíčové vlastnosti Zdroje dat pro import Průmyslové CT, nano CT, mikro CT Optická a elektronová mikroskopie Radiografie, ultrazvuk a další Vizualizace Interaktivní vysoce kvalitní vizualizace objemové grafiky Real-time rendering povrchové nebo objemové grafiky včetně barevného mapování Řezy scénou rovinné, válcové, zaoblené Extrakce kontury Multiprojekce v různých pohledech Práce s několika datovými soubory současně Software Avizo Fire poskytuje za podpory nejnovějšího grafického hardware výkonné nástroje pro vizualizaci a analýzu multi-modálních 3D dat. Ve spojení s počítačovým tomografem Werth je komplexním řešením při detekci a analýze vad materiálu, inspekci a rozměrovém vyhodnoceni dílů. Avizo Fire je používán v mnoha ohledech v průběhu celého výzkumu, fáze návrhu a vývoje materiálů a výrobků. Jeho 2D/3D data využívají specialisté v široké škále oborů - letecký průmysl, automobilový průmysl, elektronika, stavebnictví a výroba. eshop.merici-pristroje.cz Segmentace Auto-segmentace, izolace různých materiálů Tvarová analýza Analýza a měření Zobrazení vlastností geometrie nebo volumetrických dat Specializovaná měření počty prvků, rozložení, plocha, objemy, tloušťky, orientace a tvar Analýza pórovitých materiálů Detekce defektů a měření trhliny, dutiny, vměstky Klasické měřicí nástroje rovina, přímka, kružnice, vzdálenost Analýza tloušťky stěny Porovnání s CAD daty 15

18 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Multisenzorová Technologie a Počítačová Tomografie APLIKACE URČUJE SENZOR Výběr vhodného měřicího přístroje pro účely rozměrové kontroly je velmi důležitý. Běžný přístup je takový, že daná aplikace určí senzor. Pro správné rozhodnutí potřebuje vzít uživatel v úvahu několik aspektů. Téměř všechny měřicí úlohy lze řešit rychle pomocí integrace rozličných kontaktních a optických senzorů v kombinaci s mutisenzorovou souřadnicovou technologií. Souřadnicová technologie s počítačovou tomografií (CT) také poskytuje časovou úsporu snadným zachycením měřeného objektu v jednom měřicím cyklu. Multisenzorové Souřadnicové Měřicí Stroje Díky vysoké úrovni flexibility jsou dnes multisenzorové souřadnicové měřicí stroje používány k velkému množství aplikací. Rozličné optické a mechanické senzory jsou přesně vůči sobě kalibrovány a tím umožní zachycení geometrií dílce jejich vzájemnou kombinací. Optické senzory snímají bezkontaktně ze vzdálenosti několika desítek milimetrů od měřeného objektu. Patří k nim jak senzor pro zpracování obrazu, který měří laterálně, tak i distanční senzor, který měří samostatné body i plošně 3D tvary. Výhodou je vysoká měřicí rychlost a schopnost měřit dílce, které se kontaktem snadno deformují. Potřebu vysoce přesného kontaktního měření u velmi malých dílců splňuje mikro snímač Werth Fibre Probe (WFP). Tento senzor pracuje s velmi malou snímací kuličkou, nejmenší kuličky disponují poloměrem od 10µm a zanedbatelnou přítlačnou silou (Obr. 1). Všechny tyto snímače lze řídit pomocí CAD modelu, který je vložen do měřicího programu. Kliknutím na individuální oblast modelu jsou měřicí body automaticky rozmístěny a zvoleným senzorem změřeny. Počítačová Tomografie Měření počítačovou tomografií je ještě snadnější. Namísto měření individuálních bodů nebo liniového skenování jako u běžných souřadnicových strojů, poskytuje počítačová tomografie mračno bodů z celého dílce. Taktéž zachycuje vnitřní geometrie a zápichy, které běžné senzory mohou dosáhnout jen velmi obtížně, pokud vůbec. Dutiny, porozita nebo vměstky jsou taktéž detekovatelné. Odchylky mezi nasnímaným mračnem bodů a CAD modelem lze zobrazit automaticky pomocí barevně kódované škály odchylek. Kliknutím na CAD model se definují rozměry, jako je vzdálenost, poloměr či průměr, úhel, stejně jako tvar nebo tolerance polohy. Invertováním odchylek na modelu lze vygenerovat soubor pro korekci nástroje používaného k výrobě eshop.merici-pristroje.cz

19 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Krom toho se nabízejí zcela nové možnosti k měření sestav. Až doposud to vyžadovalo rozebrání nebo zničení celkové sestavy. Nyní může operátor vyhodnotit sestavu vizuálně nebo měřit rozměry a posun mezi jednotlivými komponenty. Měření pomocí CT trvá od několika málo minut až po několik hodin a to v závislosti na požadovaném rozlišení a velikosti vzorku. Snímáním několika vzorků ve stejnou dobu při jednom měřicím cyklu lze významně zredukovat čas měření. S integrovaným automatickým zakladačem dílců může CT snímat velké množství dílců bez zásahu operátora, například může probíhat měření série dílců přes noc. V případě, že je automatický zakladač umístěn uvnitř krytu radiační ochrany, odpadá doba nutná pro nastavení (zahřívání, zapnutí či vypnutí rentgenové trubice). Multisenzorová Technologie nebo Počítačová Tomografie Před rozhodnutím, který typ stroje nebo senzoru užít, je nutné zvážit mnoho aspektů. Především požadovaná přesnost ovlivňuje zásadním způsobem dobu potřebnou pro měření. Téměř pro všechny senzory na souřadnicových měřicích strojích je hlavním pravidlem: čím více prvků k měření, tím delší je doba nutná k nasnímání. Vzhledem k zásadě přímé pojezdové dráhy mezi měřicími pozicemi je doba měření optickými senzory výrazně kratší než mechanickými snímači. Počet rozměrů k měření nijak neovlivňuje dobu měření CT senzorem, jelikož musí snímat mnoho radiografických snímků v průběhu otáčení vzorku o 360. Díky tomu se využití počítačové tomografie doporučuje zejména pro měření celých obrobků. Například pokud je vyžadováno měření prvních kusů pro komplexní plastový kryt, který je lisován pomocí 64-násobné formy, pak CT senzor má značnou výhodu. Měřicí čas jednoho vzorku je přibližně 10 až 20 minut. Výsledkem je mračno bodů celého obrobku, porovnání tohoto mračna bodů s CAD modelem a veškeré požadované rozměry. Oproti tomu vypracování protokolu prvního kusu při použití jednoho nebo více konvenčních měřicích strojů může trvat i několik dnů, navíc mnohdy vyžaduje rozřezání dílce ke zpřístupnění vnitřních prvků, což ani zdaleka neumožní zachycení celého vzorku, jako je tomu při použití CT. Typickými aplikacemi pro souřadnicové měřicí stroje s CT senzorem jsou plastové dílce pro automobilový nebo medicinský průmysl, konektory, hliníkové kryty, implantáty vyrobené z titanu či keramiky a malé ocelové dílce jako benzínové a dieselové vstřikovací trysky. Jde-li však pouze o několik málo rozměrů, které mají být měřeny v průběhu výrobního procesu, pak je výhodné použití souřadnicového měřicího stroje se senzorem pro zpracování obrazu s možností integrace kontaktního senzoru. S takovým strojem měření zabere několik sekund nebo maximálně jednu minutu. Kompletní tomografické skenování pro měření prvků s tolerancemi v rozsahu několika mikronů zabere několik minut. Oblast aplikací typicky vhodných pro CT senzor lze obvykle měřit i pomocí multisenzorových souřadnicových měřicích strojů. Dalšími aplikacemi pro multisenzorové souřadnicové měřicí stroje jsou desky plošných spojů, olověné rámy, tištěné folie, hliníkové, plastové či gumové profily a ocelové, respektive mosazné díly, jako například hlavy válců nebo ventily. Obr. 1 eshop.merici-pristroje.cz 17

20 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Senzory a příslušenství měřicích přístrojů WERTH Werth Zoom optický senzor (patent) Zvětšení a pracovní vzdálenost jsou nastaveny automaticky Optika Werth Zoom je flexibilní řešení, které zvládne jakoukoli měřicí úlohu. Umožňuje CNC-schopné nastavení nejen pro zvětšení, ale i pro pracovní vzdálenost mezi optikou a měřeným objektem a to v rozmezí od 20 mm až 220 mm, tak aby vyhovělo aktuální úloze. Příkladem využití velké pracovní vzdálenosti je schopnost měření ve velmi hlubokých neprůchozích otvorech či dílců o velkém průměru a to bez jakékoliv kolize. Další výhodou této flexibilní pracovní vzdálenosti je kombinace s prstencovým osvitem Werth MultiRing umožňující změnu úhlu dopadajícího světla dle aktuální pracovní vzdálenosti optiky. Werth MultiRing (patent) Unikátní osvit povrchů Werth MultiRing osvit (patent) generuje optimální kontrast pro měření pomocí dopadajícího světla. V kombinaci s Werth Zoom optikou (patent) s proměnou pracovní vzdáleností lze volit úhel dopadajícího světla v širokém rozmezí odpovídajícího pro zvolenou pracovní vzdálenost. Zpracování obrazu Werth IP rychlé a flexibilní Senzor pro zpracování obrazu poskytuje plně automatické měření komplikovaných dílů i s extrémně nízce-kontrastním povrchem díky oběma typům horních osvitů. Snadné zpracování korektní kontury pomocí zaznamenání kompletní, uzavřené kontury dílce. Speciální postupy filtrace a detekce hodnoty stupňů šedi při zpracovávaní umožní velmi přesně zachycení a vyhodnocení. Měření v ose Z je prováděno senzorem pro zpracování obrazu skrze integrovaný AutoFokus. Werth Fiber Probe 3D-WFP (patent) Mikro-snímač pro velmi přesné aplikace Patentovaný snímač Werth Fiber Probe WFP umožní kontaktní měření na extrémně malých geometriích s velmi malou snímací silou. Pole využití: plastové a gumové dílce, kalibry, miniaturní ozubení, vstřikovací trysky, kalibrace etalonů optických měřidel, atd. Werth Contour Probe WCP (patent) Snímač kontur pro měření profilů a drsnosti Některé měřicí úlohy mohou být řešeny pouze kopírovacím snímačem kontur (také nazýván konturografem či profilometrem), který je nyní dostupný přidáním Werth Contour Probe na multisenzorový měřicí stroj. Tento, světově jedinečný, opticko-dotekový kopírovací snímač kontur umožní měření kontur v definovaných souřadnicích dílce. Werth Laser Probe WLP Focaultův laser pro velmi přesné skenování povrchů WLP je obzvláště vhodný pro rychlé měření jak rovinných ploch tak i pro měření obecných ploch až do 80. Díky vertikální dráze paprsku je možné měření miniaturních prvků. 18 Werth Interferometer Probe WIP Malý měřicí snímač s vysokou přesností WIP je bezkontaktní distanční senzor pro velmi přesná měření geometrií, tvaru a drsnosti na multisenzorových souřadnicových měřicích strojích Werth. Malá velikost senzoru dělá WIP obzvláště vhodný pro zachycení komplikovaně přístupných geometrií jako jsou malé a hluboké otvory (trysky, lopatky turbín) a drážky (rotory elektromotorů). Díky velmi malé nejistotě snímaní 0.25 mikrometru je senzor schopen měřit plochy objektivů, litografické struktury na skle nebo struktury membrán. Hrot snímače má obvykle průměr od 0.1 do 1 mm a délku mezi 5 mm a 50 mm. eshop.merici-pristroje.cz

21 MULTISENZOROVÉ MĚŘICÍ STROJE WERTH Senzory a příslušenství měřicích přístrojů WERTH Werth Laser Line Probe LLP Laser Line Senzor pro rychlou digitalizaci dílců LLP umožňuje extrémně rychlé skenování 3D povrchů s vysokou hustotou bodů. Rychlé skenování lze provádět jak na vysoce lesklých, tak i na silně absorbujících površích. Werth Chromatic Focus Probe CFP Senzor Werth CFP pro velmi přesné bezkontaktní měření na reflexních površích (zrcadlo, objektivy, atd.) Senzor CFP je užíván při měření vysoce reflexních, absorbujících a transparentních materiálů. CFP byl speciálně vyvinut pro rychlé a přesné měření povrchu objektu. Werth Nano Focus Probe NFP Konfokální snímač pro vysoce přesné měření povrchů NFP je využíván ke škálovému měření geometrií, hran a drsnosti mikrostruktur, také pro měření zaoblení řezných hran nástrojů či pro zjištění síly povlakování. Snímací hlava IP40T/IP110T se zpracováním obrazu (patent) Snímací hlava se zpracováním obrazu pro flexibilní měření Snímač IP40T/IP110T otevírá možnost měření senzorem pro zpracování obrazu na otočných/sklopných hlavách a to především u velkých souřadnicových měřicích strojů. Snímač IP40T/IP110T umožní měření regulérních geometrických elementů a skenování kontur. Také jej lze užít v kombinaci se snímačem Werth Fiber Probe WFP. OnTheFly (patent) Vysokorychlostní měření pro časově náročné aplikace. Prvky jsou měřeny v průběhu nepřetržitého pohybu os stroje pomocí zábleskového osvitu. Měření bez zastavení poskytuje významnou úsporu času díky eliminaci cyklů stop-start, které již nejsou více potřebné. Rotační/Sklopné osy Integrací až 5os lze získat řešení pro komplexní měřicí úlohy Konfiguraci strojů lze rozšířit integrací velmi přesné rotační osy či rotační/sklopné osy, čímž lze dosáhnout kompletního měření složitých úloh a vyhodnocení komplikovaných geometrií. Werth 3D-Patch Werth 3D-Patch umožňuje obzvlášť jednoduché a rychlé trojrozměrné zachycení povrchů. Provádí se metodou autofokus v průběhu pohybu kamery a to pro všechny body obrazu současně. Jedním projetím požadované oblasti měření ve směru optické osy dostaneme za několik vteřin velké množství naměřených bodů. Výhoda této metody spočívá zvláště v tom, že kromě standardního senzoru zpracování obrazu není potřebný žádný doplňkový hardware. 19 eshop.merici-pristroje.cz

22 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems MoveInspect Technology Společnost AICON 3D Systems je jedním z předních světových výrobců optických 3D měřicích systémů využívající kamery jako senzoru. Společnost byla založena v roce 1990 a specializuje se na vývoj, výrobu a prodej systémů, které se používají k metrologické inspekci, testování bezpečnosti automobilů a inspekci trubkových dílů. Od srpna 2012, kdy došlo k odkoupení většinového podílu firmy Breuckmann, Sídlo Aicon v Braunschweigu Pobočka Aicon v Meersburgu se portfolio produktů Aicon rozšířilo i o 3D skenery. K plnému spojení obou společností dochází 1. ledna 2015 kdy firma Breuckmann zaniká a všechny produkty jsou nově pouze pod hlavičkou firmy Aicon. Široký rozsah metrologických aplikaci zahrnuje rozměrovou kontrolu, řízení jakosti, dynamické a statické měřeni, deformační a pohybovou analýzu, reverzní inženýrství a prototypování a kontrolu ohýbaných trubek. Jejich systémy jsou hojně používány jak v automobilovém a leteckém průmyslu, tak v jiných odvětvích jako jsou železniční a kolejová přeprava, obnovitelné zdroje energie a vývoj & výzkum. MoveInspect Technology Technologie MoveInspect patří do skupiny přenosných souřadnicových měřicích strojů, které pomocí digitální kamery slouží ke sběru 3D dat. Tyto systémy nabízí širokou paletu použití pro měření dílů velikosti v řádu několika milimetrů až do velikosti několika metrů. Dynamické procesy mohou pracovat s frekvencí snímání dat až 1000 Hz po nekonečně dlouhou dobu. A protože jsou všechny komponenty přenosné, můžete vždy měřit přímo na místě. Výhody nad konkurencí: možnost dodatečného rozšíření o měřicí komponenty není třeba vždy kupovat celou měřicí sadu rychlá návratnost investice standardizovaný software a koncept měření Systémy MoveInspect jsou k dispozici v následujících konfiguracích: DPA Systémem pro optickou metrologii se snímají pozice referenčních značek a adaptérů, které jsou rozmístěny na měřených dílech. Kostkové adaptéry jsou určeny jak pro měření děr, hran atd., tak pro měření referenčních bodů. Kromě toho mohou být okrajové hrany, děrované otvory atd. měřeny bez dalšího zaměřování. Potom je měřený díl fotografován digitálním fotoaparátem s vysokým rozlišením z několika různých úhlů. Ke snímání se používá profesionální DSLR fotoaparát Nikon D800 s rozlišením čipu 36 MPix ( pixelů) a možností sekvenčního snímání až 5 snímků za sekundu. Přesnost snímání je od 2 µm + 5 µm/m. Ke zpracování a vyhodnocení je možno použít softwary Aicon 3D studio, Polyworks, Rapidform, Geomagic nebo jiné eshop.merici-pristroje.cz

23 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems MoveInspect Technology MoveInspect HR / HF MoveInspect HF a HR jsou výkonné modulární systémy, které umožňují široký rozsah použití. To je nesporná výhoda, protože až budete potřebovat více komponent pro novou měřicí úlohu, tak stačí dokoupit jen chybějící. Například můžete jednoduše přikoupit k vašemu systému MoveInspect HR ruční sondu MI.Probe. Potom budete schopni provádět i kontaktní měření bez toho, abyste museli kupovat zcela nový systém. MoveInspect DPS Softwarový modul DPS byl primárně vyvinut pro účely pozicování figurín při crash-testech. V kombinaci s DPS systémem, slouží jako optické 3D pozicovací zařízení pro kontrolu pozice figuríny v prostoru vůči vozidlu. S pomocí referenčních značek a adaptérů je pozice figuríny zaznamenána v reálném čase a porovnána s nominálními daty. WheelWatch / EngineWatch Systém je postaven na vysokorychlostní kameře s velkým rozlišením. Je ideální pro analýzu a optimalizaci statických a dynamických parametrů karoserie. Pro sledování pozice kola/ motoru vůči karoserii je nutná jedna kamera ve vzdálenosti menší než 500 mm. V zorném poli je celé kolo/motor i část karoserie, které jsou vybaveny referenčními značkami a jejich pozice je snímána s frekvencí až 490 za sekundu. Samolepící referenční značky jsou rozmístěny po měřeném díle a pomocí kamer je snímána jejich pozice. Tento typ měření je velmi rychlý a trvá jen zlomek času toho, co na jiných typech měřicích strojů. Tyto značky jsou navíc velmi levné, a proto se velmi hodí i na destruktivní crash-testy. Je nutné, aby všechny značky byly v zorném poli kamer, a po počáteční krátké kalibraci je systém připraven na automatické snímání pozic a jejich přenos do softwaru. V případě složitějšího kontrolního plánu je možno měřit i další body, vzdálenosti nebo úhly pomocí ruční dotykové sondy. Výsledky měření jsou zobrazovány v protokolu a je možno je exportovat přes XML export pro jejich další zpracování. Systém nabízí zorné pole až 3 3 3,5 m, pracuje s frekvencí až 5 Hz a přesností ±0,1 mm + 0,15 mm/m vzdálenosti od kamery. 21 eshop.merici-pristroje.cz

24 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems MoveInspect Technology 3D Aréna: Optické sledování polohy skeneru pro snímání velkých objektů Vývoj nových produktů od prototypu k sériové výrobě je klíčovým krokem v každé výrobní společnosti. Konkrétně v automobilovém průmyslu je zapotřebí vyvíjet nové produkty v kratším časovém horizontu a s nižšími náklady. Interval mezi dvěma verzemi prototypu je nyní téměř poloviční. Hlavním důvodem jsou náročné požadavky zákazníků ohledně designu a vybavení. Kvůli dnešním vysokým nárokům na úroveň kvality se 3D optická metrologie stala nedílnou součástí každého vývojového procesu. Obzvláště při vývoji nových vozidel je kvalita práce konstruktérů závislá na jejich flexibilitě a kvalitě testovacího vybavení. Společnosti využívající pouze klasické obráběcí stroje a souřadnicové měřicí stroje jsou tímto značně omezeny. 3D Aréna může být teoreticky vybavena neomezeným množstvím kamer MoveInspect připevněných ke stabilnímu rámu zavěšeným nad pracovním prostorem. Pozicování jednotlivých snímků na sebe v jednom souřadném systému je zajištěno díky sledování pozice skeneru kamerami na rámu nad ním. Toto řešení je velmi oblíbené právě kvůli absolutní volnosti pohybu skeneru i obsluhy. Konfigurace se 16 kamerami pokryje pracovní prostor o velikosti 6 8 metrů a je ideální pro snímání například celého automobilu. Systém umožňuje sledovat pozici nejenom skeneru samotného, ale například i mobilního obráběcího stroje, nebo dalších strojů a zařízení. Všechny pořízené snímky i všechna tato zařízení jsou pozicována v jenom souřadném systému modelu. Pokud je mobilní obráběcí stroj na chvíli odvezen mimo pracovní prostor a po chvíli je přivezen zpět, tak ho systém sám rozpozná, určí si jeho polohu a upraví obráběcí programy dle nové pozice stroje. Stroj pak může bez problémů okamžitě dále obrábět. Uživatel vždy obdrží přesné a spolehlivé výsledky dokonce i když dojde k přerušení měření. 3D Aréna nabízí inovovanou technologii použitelnou v mnoha aplikacích nejen v oblasti designu: Pozicování a vyrovnání různých objektů a komponent i během výroby a montáže sestav Měření dotykovou sondou Snímání povrchů Deformační analýzy velkých objektů Měření plošných 3D modelů V žádné aplikaci není zapotřebí sledovat pozici snímaného objektu, ale samotného nástroje. Pro použití v 3D Aréně je ideálně vhodný skener breuckmann naviscan. Jeho moderní design a proužková projekce jsou perfektně adaptovány v 3D Aréně a může být pozicován v nejvyšší míře a přesnosti. 22 Výhody pro uživatele: Flexibilní práce s mobilními stroji Absolutní pozicování výrobních strojů a měřicích zařízení Totální svoboda pohybu v průběhu procesu Snadná a pohodlná manipulace pro vývojáře vozidel Malé nároky na pracovní prostor Volný a nerušený výhled při práci Se systémem naviscan není nutno osázet objekt referenčními značkami eshop.merici-pristroje.cz

25 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems breuckmann Scanner Vzhledem k jejich vysoké přesnosti a rozlišení jsou mobilní 3D skenery breuckmann vysoce ceněny po celém světě. Na základě metody proužkové projekce pokrývají velmi univerzální a přitom specializované spektrum aplikací a řad produktů. Navíc 3D skenery breuckmann obsahují vlastní 3D software OPTOCAT pro zpracování obrazu, který nabízí komplexní sadu funkcí pro kompletní 3D řešení. Oblasti použití na poli aplikací rozličných produktových řad pokrývají 3D skenery breuckmann různé úkoly, jako je povrchová kontrola kovových součástí, digitalizace nástrojů, inspekce při sériové produkci, určování designu modelů, analýzu deformací ozubených kol a mnoho dalších. Breuckmann má také letité zkušenosti na poli 3D snímání lidského těla (např. v dentální technologii, kosmetice, filmové produkci), ale také v oblasti umění a kultury (např. dokumentace kulturního dědictví, 3D skenování obrazů či digitalizace soch). Výsledná nasnímaná data jsou dostupná ve standardních formátech, jako jsou STL, PLY, VRML atd. Výhody 3D skenerů breuckmann: Nejvyšší rozlišení a přesnost Rychlé snímání dat Automatizované procesy měření Spolehlivá analýza dat Jednoduchá obsluha a optimální flexibilita stereoscan: Nejvyšší přesnost v 3D metrologii Dvě digitální CCD kamery, každá o rozlišení až 16 milionů pixelů, garantuje vysoké rozlišení detailů a přesnost. Rám na bázi uhlíkového kompozitu zaručuje optimální mechanickou a termální stabilitu všech senzorů. Inteligentní systém pro správu dat poskytuje nejvyšší stupeň spolehlivosti dat na základě přísných kritérií kvality. S ohledem na rychlost pořizování snímků již od 1 sekundy, jsou redukovány i vnější rušivé vlivy na minimum. Kalibraci celého systému s vysokým stupněm přesnosti lze provést v průběhu několika málo minut. Samozřejmostí je certifikace systému dle normy VDI / VDE Pro plné zautomatizování procesu snímání je možno skener připevnit na programovatelné robotické rameno. Vzhledem k asymetrickému rozmístění kamer o třech různých triangulačních úhlech 10, 20 a 30, které jsou implementovány v jednom systému, je umožněno uživatelům nasnímat i místa, která nelze běžně zachytit, nebo jen velmi obtížně. Optické snímání je možno doplnit i kontaktní sondou, která je ideální pro dotykové snímání nedostupných geometrií pro optiku. Jednoduchou výměnou objektivů lze rychle změnit velikost zorných polí, která jsou dostupná v různých velikostech od 60 mm do 1250 mm s rozlišitelností detailů od 12 µm a přesností snímání od ±7 µm. 23 eshop.merici-pristroje.cz

26 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems breuckmann Scanner smartscan: Flexibilní měření a digitalizace Inovované systémy vhodné pro většinu 3D měřicích aplikací. V porovnání se špičkovými laser skenery, je systém smartscan schopný nabídnout značně vyšší úroveň kvality dat a rozlišení, ale i jednodušší obsluhu to vše za velmi atraktivní cenu. Oproti systémům stereoscan umožňuje smartscan skenovat včetně barevné textury. Proto se těší oblibě i mezi památkáři při archivaci kulturního dědictví. Systémy smartscan umožňují snímat data v řádech minut v rozlišení až 8 milionů bodů a vysoké úrovni detailů snímaných objektů. Systém je odolný vůči výkyvům teploty okolí a zaručuje rozměrovou stabilitu a vysokou kvalitu a spolehlivost dat. Konfigurace těchto systémů je snadno přizpůsobitelná, aby splnila požadavky každé aplikace. Jednoduchou výměnou objektivů lze rychle změnit velikost zorných polí, která jsou dostupná v různých velikostech od 30 mm do 1500 mm s rozlišitelností detailů od 10 µm a přesností snímání od ±6 µm. Systém doplněný o fotogrammetrické příslušenství umožňuje snímat i podstatně větší objekty v řádech metrů. Systémy smartscan jsou využitelné v těchto aplikacích: Skenování i v drsném prostředí výrobní haly Řízení kvality sériové výroby Rozměrová kontrola výrobků i forem Kontrola prvního kusu i namátková kontrola Projekty reverzního inženýrství D dokumentace kulturního dědictví d-station: Automatická digitalizace malých objektů Systém d-station a jeho elegantní moderní design kombinovaný se sofistikovaným řešením automatizovaného snímání malých objektů nabízí optimální řešení ve skvělém poměru cena / výkon. Kvůli přesnému a spolehlivému 3D snímání objektů kusové výroby, je ideálně vhodný například ve šperkařství nebo pro aplikace dentálních rekonstrukcí jako jsou korunky, můstky a vložky. Další možnosti uplatnění se neustále objevují v oblastech jako jsou věda, zdravotnictví i spotřební zboží z technické oblasti. Díky konceptu zcela zakrytovaného 3D skeneru s integrovaným otočným stolíkem je zabráněno kolizi, nechtěného zásahu operátora nebo okolních vlivů jako jsou vibrace, osvětlení, prašnost atd. Toto zaručuje snadnou obsluhu, zamezující chybám s kvalitním výstupem. 24 Systémy d-station jsou všestranně využitelné například: Přesné 3D skenování ve zdravotnictví Příprava dentálních implantátů přesně odpovídajících otisku originálu Analýzy otisků opotřebení zubů Ušní naslouchátka Plastické díly a hračky Šperky a klenoty Mince a archeologické nálezy Obecně malé díly až do max hmotnosti 2 kg a rozměru max 120 mm eshop.merici-pristroje.cz

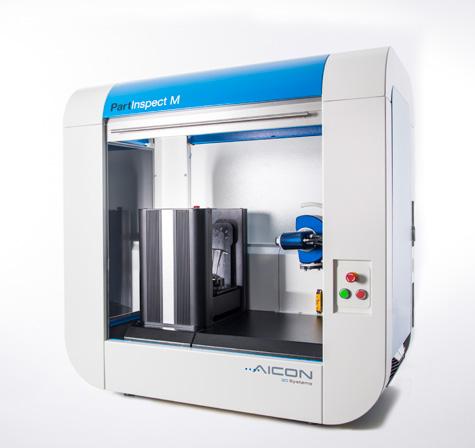

27 3D OPTICKÉ SYSTÉMY AICON AICON 3D Systems breuckmann Scanner PartInspect M: Uzavřený systém pro automatické skenování Ve výrobním prostředí, v kanceláři a někdy i v laboratoři jsou okolní podmínky pro přesné 3D skenování nevyhovující kvůli vibracím, prašnosti, nepříznivým světelným podmínkám nebo omezenému manipulačnímu prostoru. Navíc je pro uživatele vždy pohodlnější skenovat plně automaticky se zaručenými přesnými a spolehlivými daty pořízenými na různých typech povrchu materiálu, obzvláště když se budou výsledná data dále zpracovávat. Řešení nabízí systém PartInspect M využívající ke skenování prostoru uzavřené snímací komory, která je podobná menšímu systému d-station z předchozí strany. Tento uzavřený systém lze umístit kdekoliv na výrobní hale, v laboratoři nebo přímo vedle stolu designera v konstrukční kanceláři. Vestavěný otočně-sklopný stolek poskytuje plně automatickou digitalizaci bez nutnosti zásahu operátora v průběhu snímání. Tento 3D skener využívající proužkové projekce s bílým světlem dokáže snímat i komplexní povrchy přesně a detailně bez ohledu na materiál snímaného dílu (plast, kov, kompozity, atd.) nebo vlastnosti povrchu. Velkou výhodou bezkontaktního 3D skenování nejen tohoto stroje je schopnost snímat i křehké a měkké materiály, které kontaktní metodou snímat nelze. Výhody pro uživatele: Přesné skenování bez ohledu na okolní podmínky Konfigurace systému dle požadavků konkrétní aplikace Přesnosti snímání od ±8 µm Vhodné pro snímání objektů do velikosti mm při hmotnosti do 15 kg Díky patentované technologii se zadním osvitem se systém obzvláště hodí pro snímání a následnou inspekci obrysových hran, jako jsou náběžná a odtoková hrana lopatek turbín. Bez ohledu na charakteristiku snímaného povrchu objektu dokonce, i když je rádius této hrany veliký v řádu desetin milimetru, je hrana nasnímána přesně a detailně. Obsluha systému je jednoduchá a vhodná i do dílenského prostředí. Nasnímaná data mohou být pak automaticky vyhodnocena vůči nominálním CAD datům v podobě detailního reportu. 25 eshop.merici-pristroje.cz

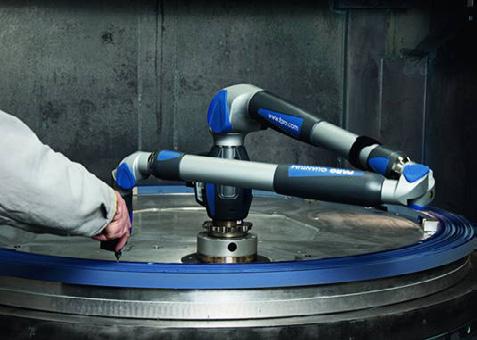

28 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FaroArms (měřicí ramena) Nejznámějšími výrobky největšího výrobce mobilních souřadnicových měřicích strojů na světě společnosti FARO Technologies Inc., jsou mobilní měřicí stroje, známé jako měřicí ramena FaroArm. V současné době se vyrábí ve třech výrobních řadách a v kombinaci s příslušným softwarem umožňují rychlé a pohodlné měření pomocí CAD dat, ale samozřejmě i v případě, kdy počítačový model není k dispozici. Novými řadami měřicích ramen Edge a Prime a sérií Fusion uvádí společnost FARO Technologies Inc. na trh nejvyspělejší mobilní měřicí ramena v historii. Tyto produkty představují vyvrcholení dvou desetiletí výzkumu a vývoje s mnoha patenty a inovacemi v přesnosti, spolehlivosti a jednoduchosti použití. Všechna měřicí ramena jsou mimo standardní USB komunikaci vybavena bezdrátovým rozhraním Bluetooth, série Edge nově disponuje rozhraním WiFi, Ethernet, slotem pro paměťovou kartu a dotykovým displejem, který je velmi vhodný pro jednoduchá měření bez použití počítače. Měřicí ramena jsou o 30 % lehčí než konvenční měřicí ramena a mají zabudovanou baterii až pro 8 hodin provozu. Upínání je vyřešeno 90 mm základnou, kterou lze doplnit magnetem, vakuovou přísavkou nebo trojnožkou a měřit tak skutečně kdekoli. Komfort práce s ramenem zvyšuje vestavěné vnitřní vyvažování, neomezená rotace kloubů a senzory přetížení, jež zamezují v maximální míře vzniku chyb. Modelová řada Fusion je dostupná v šestikloubovém i sedmikloubovém provedení, které je určeno převážně pro spolupráci s bezdrátovým laserovým liniovým skenerem FARO Laser Line Probe V3. Série měřicích ramen Prime je produkována pouze v šestikloubovém provedení, jsou velmi vhodná pro přesné kontaktní měření za příznivou cenu. Měřicí ramena série Edge jsou vždy sedmikloubová s odnímatelnou rukojetí. Tato měřicí ramena lze vždy doplnit bezdrátovým laserovým liniovým skenerem FARO Laser Line Probe HD vyvinutým speciálně pro tuto řadu měřicích ramen. Modely a přesnosti měřicích ramen: Model (měřicí rozsah) Přesnost opakovatelnost měření jednoho bodu v prostoru FARO Edge Arm Délková přesnost Hmotnost Počet os Edge 6 (1,8 m) 0,024 mm ±0,034 mm 10,7 kg Edge 9 (2,7 m) 0,029 mm ±0,041 mm 10,9 kg Edge 12 (3,7 m) 0,064 mm ±0,091 mm 11,3 kg Model (měřicí ozsah) Přesnost opakovatelnost měření jednoho bodu v prostoru FARO Prime Arm Délková přesnost Hmotnost Počet os Prime 4 (1,2 m) 0,016 mm ±0,023 mm 9,1 kg Prime 6 (1,8 m) 0,019 mm ±0,027 mm 9,3 kg Prime 8 (2,4 m) 0,024 mm ±0,034 mm 9,5 kg Prime 10 (3,0 m) 0,042 mm ±0,059 mm 9,75 kg Prime 12 (3,7 m) 0,060 mm ±0,085 mm 9,98 kg 26 Model (měřicí rozsah) Přesnost opakovatelnost měření jednoho bodu v prostoru FARO Fusion Arm Délková přesnost Hmotnost Počet os Fusion 6 (1,8 m) 0,036 mm 0,046 mm ±0,051 mm ±0,064 mm 9,3 kg 9,5 kg Fusion 8 (2,4 m) 0,043 mm 0,051 mm ±0,061 mm ±0,071 mm 9,5 kg 9,75 kg Fusion 10 (3,0 m) 0,074 mm 0,089 mm ±0,104 mm ±0,124 mm 9,75 kg 9,98 kg Fusion 12 (3,7 m) 0,104 mm 0,124 mm ±0,147 mm ±0,175 mm 9,98 kg 10,21 kg eshop.merici-pristroje.cz

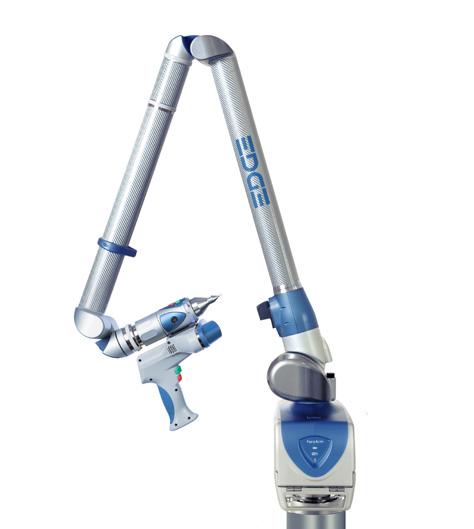

29 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO FaroArms (měřicí ramena) FARO Edge ScanArm HD FARO Laser ScanArm Bezkontaktní skenovací systém FARO Laser Line Probe funguje v kombinaci se všemi měřicími rameny série Edge a sedmiosými měřicími rameny aktuálně dodávané řady Fusion, případně dříve vyráběných sérií Quantum a Platinum. Pro měřicí ramena série Edge byl vyvinutý nový laserový liniový skener FARO Laser Line Probe HD. Celý systém potom nazýváme FARO Edge ScanArm HD. Přesnost skeneru je nyní 0,025 mm, došlo k podstatnému zvýšení rychlosti snímání bodů na aktuálních bodů za sekundu při rozlišení 2000 bodů v linii. Použití modrého laseru a záměrného kříže umožňuje snímání lesklých povrchů bez nutnosti zmatnění skenovaného povrchu. Důležitou změnou je také kompletně nový design skeneru a jeho bezdrátové uchycení k měřicímu ramenu jako součást rukojeti. Sedmikloubová měřicí ramena série Fusion a starších řad Quantum a Platinum mohou být vybavena laserovým liniovým skenerem FARO Laser Line Probe V3. Hovoříme potom o FARO Laser ScanArm. Pro oba typy skenovacích systému platí, že ke skenování není třeba žádného dalšího příslušenství jako např. polepení dílu zaměřovacími terčíky, externí elektronika ani překážející kabeláž. Lze tedy uplatnit neomezenou rotaci kloubů měřicího ramene a plně tak využít jeho pracovní prostor. Výsledná přesnost skenování je vždy součtem přesnosti laserového liniového skeneru a přesnosti použitého měřicího ramene. Naprostou samozřejmostí je u skenovacích systémů FARO kombinace měření pevným dotykem a skenování. Systém je ideální pro aplikace vyžadující bezkontaktní měření, zahrnující inspekci, porovnání s CAD daty, tvorbu prototypových dílů, 3D modelování a reverse engineering. Zaručena je kompatibilita se softwary Polyworks, Geomagic a FARO CAM2 Measure 10. eshop.merici-pristroje.cz 27

30 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO FARO LASER TRACKER VANTAGE FARO Laser Tracker Vantage je nástupcem starších modelových řad FARO Laser Tracker ION, resp. X (Xi). Jedná se o mobilní 3D měřicí systém určený k inspekci rozměrově velkých součástí, jež používá vysoce přesný laserový zářič a je schopen měřit objekty v rozsahu až 160 m rychleji, přesněji, snadněji a spolehlivěji než jakoukoli jinou optickou metodou. Dokáže měřit díly a sestavy přímo v místě jejich výroby či instalace, tedy tam, kde je to nejjednodušší a nejlevnější. Systém zaznamenává polohu zrcadlového odražeče typu SMR (Spherically Mounted Retroreflector) ve 3D, který neustále automaticky sleduje. Laser Tracker Vantage pokračuje v trendu nastoleném sérií ION a je dodáván pouze v konfiguraci bez interferometru. Interferometr zde nahrazuje technologie absolutního odměřování TruADM (Absolute Distance Measurement), která pomocí zabudovaných prediktivních algoritmů a schopností znovu zachytit laserový paprsek za pohybu bez návratu na referenční bod měření rychlejší a pohodlnější. Nelze také opomenout nové, přehledné a ergonomické uživatelské rozhraní při samotné kalibraci měřicího stroje, vylepšenou komunikaci v síti Ethernet, možnost stahování nových firmware modulací a spoustu dalších možností. Nový FARO Laser Tracker Vantage je menší a lehčí než předchozí série, je založen na zcela nové odlehčené konstrukci systému. Jedná se o nejmenší a nejlehčí FARO Laser Tracker, který kdy byl postaven. Je navržen tak, aby byl co nejlépe přepravitelný a snadno ovladatelný. Přístroj spolupracuje se softwary FARO CAM2 Measure 10 a také se softwarem Polyworks vyvíjeným kanadskou společností Innovmetric Software Inc. Uvedené měřicí softwary umožňují vyspělé a jednoduché měření geometrických prvků, mají vestavěné vizuální navádění, průvodce měřením i vyrovnáním, grafické protokoly a spoustu dalších užitečných funkcí eshop.merici-pristroje.cz

31 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO FARO GAGE FARO Gage je výjimkou, již nelze zařadit do žádné ze sérií mobilních měřicích ramen, protože je koncipován jako osobní souřadnicový stroj. S měřicím rozsahem 1,2 m jde o první skutečně přenosná, nízkonákladová, 3D měřicí zařízení pro dílenský personál. Systém je vybaven softwarem FARO CAM2 Gage, jež díky svému přehlednému intuitivnímu systému ovládání klade minimálními požadavky na obsluhu. Umožňuje rychle měřit geometrické prvky a rozměry a tvořit měřicí protokoly s vyhodnocením v závislosti na zadaných tolerancích. Systém také umožňuje ukládat měřicí postup pro opakovaná měření, včetně popisu jednotlivých měřicích kroků. Pro FARO Gage je možné použít většinu příslušenství, dostupného pro ostatní série měřicích ramen a využívá také podobnou technologii. FARO Gage Model Přesnost opakovatelnost Délková přesnost Hmotnost (měřicí ozsah) měření jednoho bodu v prostoru Gage (1,2 m) 0,018 mm ±0,025 mm 9,1 kg eshop.merici-pristroje.cz 29

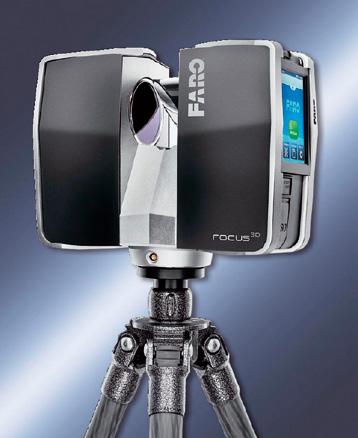

32 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO FARO Laser Scanner Focus 3D X 330 a Focus 3D X 130 Prostorové laserové skenery americké značky FARO jsou revolucí mající velký potenciál ve většině odvětví průmyslu, stavebnictví, geodézii a dalších oborech lidské činnosti. FARO Focus 3D X 330 a Focus 3D X 130 jsou velmi pokrokové a zákazníky prověřované prostorové skenery již řadu let. Tato společnost vyvinula technologii rychlého a přesného prostorového laserového snímání a zabudovala ji do nejmenšího a nejlehčího pozemního stacionárního systému, který je jedničkou na trhu a je nepřekonán od roku Za tuto dobu systém získal řadu významných ocenění a byl prověřen ve více než tří stech rozdílných aplikacích. Focus 3D X 130 s pracovním rozsahem 130 m a vylepšený Focus 3D X 330 s pracovním rozsahem 330 m jsou použitelné všude tam, kde aplikace vyžaduje rychlou a přesnou digitalizaci prostoru či objektů. Jiné měřící metody jako je pásmo či digitální dálkoměr jsou závislé na obsluze a do velké míry subjektivní. Výsledky se vyznačují neúplností dat a nepřesností. Klasické geodetické systémy jsou naopak náročné na obsluhu a čas strávený na stanovišti. Získaný 3D model je často velmi idealizovaný a ne příliš detailní. Fotogrammetrické metody nedosahují takových přesností a úplnosti a jsou opět závislé na šikovnosti obsluhy. 3D skenery FARO jsou určeny pro skenování interiérů i exteriérů budov, fasád, velkých objektů jako jsou automobily, lodě, ale lze je použít i pro digitalizaci prostor se stísněným přístupem, jako jsou vodovodní šachty či transportní potrubí uložené v zemi. Jejich využití a možnosti jsou značně různorodé. V šachtě o poloměru 0,3 m jsme schopni digitalizovat propady, zúžení šachty, přechody betonových bloků, technologie a analyzovat další důležitá data. Skenery dokáží skenovat i v obrácené poloze o 180 a tak digitalizovat prostor pod sebou. Skenery FARO jsou plně samostatné. Obsahují interní baterii, která vydrží 5 hodin provozu, ve spojení s lehkým uhlíkovým stativem dodávaným v základní sestavě je tento systém velmi pracovitý, samostatný a použitelný i v těch nejnáročnějších provozech. Celý skenovací systém je také bezpečný pro oči a lze jej používat i v náročných podmínkách. Při 3D skenování je používán laserový paprsek o bezpečné vlnové délce. Systém jej vyšle do okolního prostoru a je schopen takto 30 eshop.merici-pristroje.cz

33 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO proměřit a získat až prostorových bodů za vteřinu. Prostor je snímán v rozsahu 360 horizontálně a 305 vertikálně nebo dle požadavků operátora. Výsledkem jsou pak takzvaná mračna bodů, tedy miliardy bodů matematicky popsané souřadnicemi X, Y, Z, R, G, B. Skenery mají uvnitř zabudován fotoaparát a dokáží snímat i barevné informace, textury objektů a povrchů. Skenery Focus 3D X série se ovládají přes interní barevný dotykový LED displej nebo přes WIFI přístupový bod. Stačí tedy použít jakýkoliv typ chytrého mobilního telefonu, tabletu či notebooku mající WIFI a přes webové rozhraní s podporou Flash je možné skener na dálku ovládat. Systém je také možné připojit přes Ethernet LAN rozhraní. Systémy FARO Focus 3D v sobě neobsahují žádné mechanické pevné disky, a tak není možné přijít o důležitá data. Vše se ukládá přímo na SD kartu se standardní kapacitou 32GB. Na této kartě jsou zálohovány veškeré informace pro obnovení vnitřního systému ze zálohy. Díky tomuto komunikačnímu médiu lze také připravit celý projekt v pohodlí kanceláře a na stanovišti už jen získávat 3D data skenováním. Ke skeneru je dodáván software FARO SCENE vyvinutý přímo pro 3D skenery Focus 3D X série. Je určený pro rychlou a efektivní práci s 3D daty, jejich vizualizaci, měření ve 2D a 3D, obarvování mračen bodů a export do téměř všech CAD systémů. Tento program pracuje na 64-bitovém jádru a podporován je systém Windows. FARO SCENE dokáže automaticky spojovat data z různých stanovišť a vytvářet všeobsahující datový set. Inovativně byly zařazeny také funkce jako například detekce hran, ploch, potrubí, modelování základních těles a generace vysocedetailních trojúhelníkových sítí MESH. eshop.merici-pristroje.cz 31

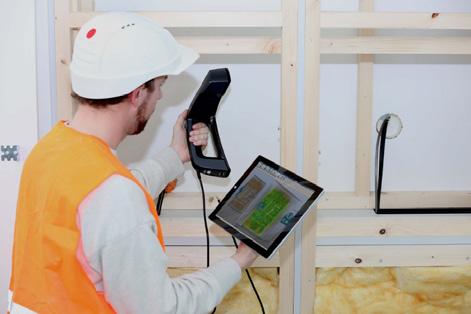

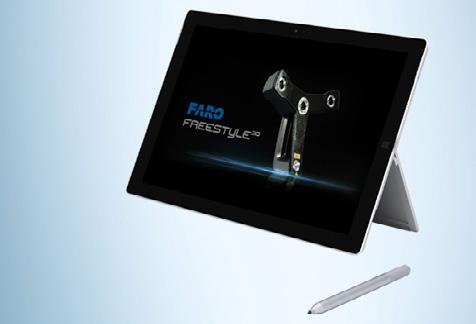

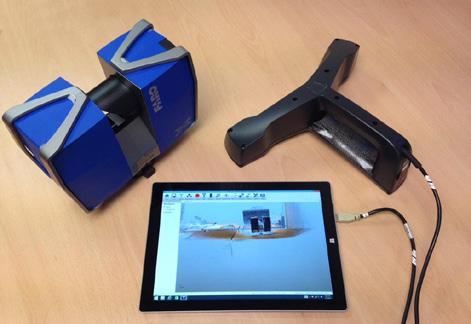

34 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO FARO Scanner Freestyle 3D Mobilní prostorové laserové skenování dostává rokem 2015 nový rozměr a to díky revolučnímu, unikátnímu, zcela novému, ručnímu, laserovému skeneru americké značky FARO. Tento systém ruší veškeré zažité konvence a posouvá sběr 3D dat, prostorové skenování, do nové roviny. Skener nejen proto nese význačný a zvučný název FARO Freestyle 3D. Hlavním potenciálem tohoto 3D systému je jeho mobilnost, akce schopnost, rychlost sběru kvalitních dat a uživatelská přívětivost. Při průběhu digitalizace objektů či prostoru vše držíte ve svých rukou a stáváte se součástí 3D skenování. Společnost FARO řadu let vyvíjela technologii rychlého a přesného sběru dat, který se nyní promítá do tohoto ručního skeneru. Bezkonkurenční dosah tohoto ručního skeneru, který je od 0,5 do 3 m, poskytuje velký prostor pro úplnou digitalizaci. Proč se omezovat na desítky či stovky stacionárních stanovišť při skenování a i tak nemít úplná data, 32 eshop.merici-pristroje.cz

35 MOBILNÍ SOUŘADNICOVÉ MĚŘICÍ STROJE FARO ruční samopoziční skener FARO Freestyle Vám umožní skenovat z neomezeného počtu pozic rychle, kvalitně a získat tak ucelená, úplná 3D data. V kombinaci se skenery FARO Focus3D X Série se jedná o úplné a kompletní řešení pro skenování od deseticentimetrových předmětů přes skenování automobilů po skenování turbín, velkých odlitků a domů. Skener FARO Freestyle 3D je určen pro široké uplatnění a aplikace. Může to být namátkou skenování technologických celků, odlitků, svařenců, navařovaných dílců, digitalizace v kulturním dědictví, forenzní aplikace, automobilový průmysl, dokumentace nárazových zkoušek (Crash testů), dopravních nehod, digitalizaci interiérů, ve stavebnictví a v neposlední řadě v archeologii. Snímání je plně bezkontaktní. Není nutné používat ani nalepovat žádné značky, které jsou v kontaktu s digitalizovaným objektem či jsou rozmístěny v prostoru. Skener snímá až bodů za vteřinu, které jsou plně barevné, tedy mají R; G; B informaci. Zorné pole skeneru se definuje vzdáleností skeneru od snímaného objektu a pohybuje se od mm na vzdálenosti 0,5 m až po mm na vzdálenosti 3 metrů. Při 3D skenování je používán laserový paprsek o bezpečné vlnové délce, je využíván laser třídy 1. Veškerá komunikace, přenos dat a jejich vizualizace probíhá přes USB rozhraní. K systému se standardně v sestavě dodává dotykový tablet, který slouží k nastavení parametrů skeneru a současně se na něm vizualizují snímaná data v reálném čase. Kompletní projekt je ukládán na MicroSDXC kartu. Sestava FARO Scanneru Freestyle 3D v sobě neobsahuje žádné mechanické pevné disky, a tak není možné přijít o důležitá data. Celý systém je velmi kompaktní a nepotřebuje externí napájení 220V při sběru dat. Skener je napájen přes USB 3.0 přímo z tabletu či pracovního notebooku. Ke skeneru je dodáván software FARO SCENE CAPTU- RE vyvinutý přímo pro 3D skenery Freestyle 3D. Je určený pro rychlou a efektivní práci s 3D daty, jejich vizualizaci, měření ve 2D a 3D, obarvování mračen bodů a export do téměř všech CAD systémů. Jeho architektura je stejná jako prověřený software FARO SCENE a intuitivně lze propojovat skeny z pozemního stacionárního skenování známého pod produkty FARO FOCUS3D X série a ručního skeneru Faro Freestyle 3D. eshop.merici-pristroje.cz 33

36 PROGRAM POLYWORKS PROGRAM POLYWORKS PolyWorks/Inspector TM PolyWorks Inspector je výkonné softwarové řešení kanadské společnosti InnovMetric Software Inc., které využívá objemově velké sítě bodů ke kontrole kvality dílců a nástrojů v kterékoliv fázi výrobního procesu. V současné době většina předních výrobců v automobilovém a leteckém průmyslu včetně svých dodavatelů používá PolyWorks Inspector jako standardní programové řešení pro inspekci sítě bodů, prototypy, první kusy, výrobu a montáž kontrolovaných dílů. Software podporuje řadu mobilních měřicích a skenovacích systémů, jako jsou mobilní měřicí ramena, laserové trackery a 3D laserové skenery různého typu. Polyworks Inspector umožňuje inspekci dílů na základě výkresové dokumentace nebo podle CAD modelů kontrolovaných kusů. Základem je ve většině případů srovnání nominálních a aktuálních dat do souřadného systému a následné vyhodnocení na základě rozměrových tolerancí, tolerancí tvaru a polohy či odchylek aktuálního tvaru od tvaru požadovaného. Program disponuje pokročilými funkcemi pro vyrovnání dílu i pro vyhodnocení měření, stejně jako intuitivním systémem tvorby měřicích protokolů, statistického vyhodnocení a automatizací měřicího procesu. Silným nástrojem je tvorba a vyhodnocení řezů a možnost prokládání geometrických tvarů naskenovanými daty. Program je dostupný také v paketu Polyworks Inspector Probing, který je určen pouze pro inspekci dílů pomocí souřadnicových měřicích strojů využívajících pouze pevný dotek. Vyjma práce s objemově velkými sítěmi bodů disponuje stejnými možnostmi jako Polyworks Inspector eshop.merici-pristroje.cz

37 PROGRAM POLYWORKS PolyWorks/Modeler TM PolyWorks Modeler je komplexní reverse-engineeringový software umožňující tvorbu počítačového modelu naskenované součásti. Vstupem je obvykle síť bodů, která je dle daných parametrů přepočtena do formátu polygonálního modelu (např. *.stl). Dalším krokem je tvorba ploch (NURBS) na základě získaného polygonálního modelu. Poslední částí práce je potom tvorba objemového modelu (solid). Výsledný počítačový model potom lze použít například v aplikacích typu CAD/CAM. PolyWorks Modeler pracuje s uspořádanou i neuspořádanou sítí bodů vysoké hustoty získanou laserovými nebo jinými skenovacími systémy, z nichž některé lze k softwaru přímo připojit. Program disponuje pokročilou technologií vytváření polygonálních sítí a pozicování vícenásobných neuspořádaných skenů. Polygonální sítě lze dále upravovat, vyplňovat díry, tvořit hrany, vyhlazovat objekty a dále s nimi pracovat. Následně vzniklé NURBS plochy jsou plně využitelné a editovatelné v běžně používaných CAD/CAM programech. PolyWorks Modeler je celosvětově preferovaný automobilovými designérskými studii. Jedná se o jedno z mála softwarových řešení, které demonstruje schopnost tvorby polygonálních modelů třídy A pro přísné polygonální výrobní aplikace jako jsou tříosé a pětiosé obrábění a digitální vyhodnocení. PolyWorks Modeler také nabízí výkonnou a rychlou metodiku úpravy povrchů, která předává často používané NURBS povrchy do CAD programů jako jsou např. CATIA a Unigraphics. Výstupní data z tohoto softwaru lze exportovat do programů určených pro výpočet simulace proudění (CFD & FEA simulace), případně je použít v animačních programech. 35 eshop.merici-pristroje.cz

38 PROGRAMY GEOMAGIC PROGRAMY GEOMAGIC SOFTWARE PRO PRÁCI S 3D SKENOVANÝMI DATY Geomagic XOS Zpracování 3D skenovaných dat Vývoj CARE softwarů (Computer Aided Reverse Engineering) Geomagic XOS Zpracování 3D skenovaných dat Společnost 3D Systems je přední světový poskytovatel řešení pro 3D tiskové úlohy včetně prodeje 3D tiskáren, spotřebního materiálu, služeb a nově i CAD softwaru a 3D skenerů. V roce 2012 společnost 3D Systems koupila společnost Inus Technology Inc a jejich softwary Rapidform, které se řadily mezi nejlepší softwary pro zpracování 3D skenovaných dat v oblasti reverzního inženýrství a rozměrové kontroly. Krátce poté koupili i společnost Geomagic a tímto sloučením získali dva konkurenční softwary pod jednu střechu. V květnu 2013 se oba softwary začaly dodávat pod hlavičkou 3D Systems a obchodní značkou Geomagic. Jejich vlajková loď software Geomagic Design X (dříve známý jako Rapidform XOR) je již od uvedení na trh v roce 2006 nejlepší plně parametrický software pro reverzní inženýrství. Od té doby mají jejich produkty vedoucí postavení na trhu, kdy jako jediné dokáží přímo kombinovat naskenovaná 3D data s možnostmi CAD softwaru. Technologie, které využívá Geomagic Design X pro reverzní inženýrství, jsou chráněny řadou patentů. Jako inovátoři parametrických postupů inspekce kvality dosáhli také velkých úspěchů. Dokázali totiž zautomatizovat proces kontroly a to dokonce i u složitých procesů, díky konceptu stromu historie převzatého z CAD systémů. Přesnost výpočtů a opakovatelnost vyrovnání bylo testováno americkým NIST a britským NPL s prokazatelně nejlepšími výsledky mezi konkurencí. Na základě těchto testů byl Geomagic Verify certifikován laboratoří PTB v Německu. Geomagic XOS (dříve Rapidform XOS) umožňuje proměnit nasnímaná hrubá 3D data ve vysoce kvalitní, celistvé polygonové sítě a NURBS plošné modely. Je vybaven technologií živého skenování pro online snímání dat s mnoha populárními 3D skenery, více-skenové vyrovnání, optimalizace sítí a automatické vytvoření NURBS ploch. Je to ideální nástroj pro zpracování 3D skenovaných dat pro 3D tisk, rapid prototyping, a nemechanické reverzní inženýrství včetně lékařských, antropologických a archeologických aplikací. Převod skenu na síť krok po kroku s použitím pomocníka Mesh Buildup Wizard obsažený v XOS usnadňuje proces převodu jednotlivých hrubých 3D skenů na kompletní 3D modely. Odstraňuje nepotřebná data z vašich skenů, vyrovnává dílčí skeny na sebe, slučuje je, zalepuje díry, vyhlazuje a zkvalitňuje data pro vytvoření krásných, vysoce kvalitních sítí v pouhých 5 krocích. Automatický převod sítě na NURBS povrchy XOS využívá výkonný nástroj na automatický převod sítě na NURBS plochy, takže můžete převést polygonovou síť na odlehčený povrchový model pro použití v některém z NURBS softwarů. Díky nové technologii záplatovaných povrchů si můžete vybrat mezi dvěma odlišnými typy povrchových modelů: síť s dodržením primitivních prvků nebo jednu celistvou síť. V prvním případě se vytvoří několik NURBS povrchů na jednotlivých primitivních prvcích. V druhém případě se vytvoří více NURBS povrchů a snadno se sjednotí v jednu celistvou kvalitní síť i na tvarově složitých místech. Úprava barev ve 3D XOS umí přidat i editovat barevné textury na vašich 3D skenech. Obalením vašich 3D skenů do fotografie vytvoříte fotorealistické 3D modely. XOS umí dokonce porovnat a upravit teplotu barev jednotlivých skenů, aby se vytvořil jeden barevně konzistentní model. S XOS můžete: Snímat data v reálném čase s livescan dostupnými 3D skenery Importovat sítě bodů nebo polygonální sítě z jakéhokoliv skeneru či jiného zdroje Konvertovat hrubá data do vysoce kvalitních polygonálních modelů 4 kroky Mesh Buildup Wizard pro automatizaci sítě bodů optimalizace zpracování mesh Redukovat velikost souboru polygonální sítě bez ztráty přesnosti Vytvořit NURBS plošný model pro užití v CAD/CAM a dalších obdobných aplikací Auto-vytváření ploch: kompletní plošný model ve dvou kliknutích Interaktivní vytváření ploch: Modelování křivek & ploch na profesionální úrovni pro nejnáročnější aplikace 36 eshop.merici-pristroje.cz

39 PROGRAMY GEOMAGIC Geomagic Design X Software pro parametrický Reverse Engineering Geomagic Design X (dříve Rapidform XOR) je moderní modelovací systém objemových a plošných tvarů pro vytvoření parametrických CAD modelů ze 3D skenovaných dat. Vytváří plně editovatelné objemové & plošné modely přímo z 3D skenovaných dat, které lze otevřít v SolidWorks 2006+, Siemens NX 4+, AutoCAD a Pro/E Wildfire 3.0+ s historií modelování a neporušenými inteligentními prvky. Design X také zahrnuje Tvorba v Design X je v průměru o 700% rychlejší než v jiných možnosti, které jsou k dispozici v XOS. Je to CAD softwarech ideální nástroj pro aplikace mechanického reverzního inženýrství, obzvláště když je potřeba modelů na bázi návrhu reálného dílce a ne pouhých geometrií. Při použití Design X budou 3D skenovaná data využitelnější Všechny 3D skenery generují mračna bodů nebo sítě, což ale nevyužijeme tak, jak bychom potřebovali. Design X je stvořen především k vytváření použitelných 3D modelů přímo ze skenovaných dat. Nejrychlejší cesta od hrubých 3D skenů k opravdovým CAD modelům Jednoduše není rychlejší cesta jak z nezpracovaných 3D skenů vytvořit kompletní parametrické objemové modely. Výkonné remodelovací nástroje Design X zkrátí vaši práci v řádech hodin až dnů v porovnání s modelováním v běžném CAD softwaru. Snadno se ho naučíte používat, protože funguje podobně jako váš CAD software Pokud umíte ovládat nějaký CAD software, tak můžete začít Design X používat okamžitě. Používá totiž stejné modelovací nástroje a odpadává nutnost použít staré remodelovací postupy jako prvotní úprava sítě a tvorba pomocných řezových křivek a ploch. Design X poskytuje následující schopnosti v porovnání s XOS: Automaticky extrahovat design originálního skenovaného dílce (patent v řízení Redesign Assistant ) Vytáhnout, rotovat, potáhnout & táhnout k vytvoření CAD modelů, užitím naskenovaných dat jako předlohy Zaoblit & zkosit s automatickým výpočtem poloměru/úhlu Vytvářet CAD objemy a plochy přímo z polygonálních ploch nebo sítě bodů Zpřístupní technicky kvalitní CAD modely z miliard bodů Automatické skupinové zpracování 3D skenů s WYSIWYG Batch Process Designer Automaticky vytvářet 2D & 3D skici ze skenů Vytvářet povrchy potažením ve dvou krocích pomocí Loft Wizard (patent v řízení) Vytvářet nové textury mapováním & automatickým ustavením barev prvků Sestavit kompletní strom prvků s historií modelování Monitorovat přesnost CAD se skenem v reálném čase při modelování (patent v řízení Accuracy Analyzer ) Převod parametrických modelů se stromem prvků do: SolidWorks (2006+, jakákoliv edice) Siemens NX (4+) Pro/Engineer Wildfire (3.0+) AutoCAD Po převodu dat z XOR jsou zachovány stejné funkce jako u všech programů pracujících s nativními modely Výstup do CATIA V4 & V5 nativních souborů obsahující tělesa, křivky, plochy a referenční geometrie Výstup do Inventor, SolidEdge a dalších aplikací skrze Parasolid, IGES, STEP, STL, atd. eshop.merici-pristroje.cz 37

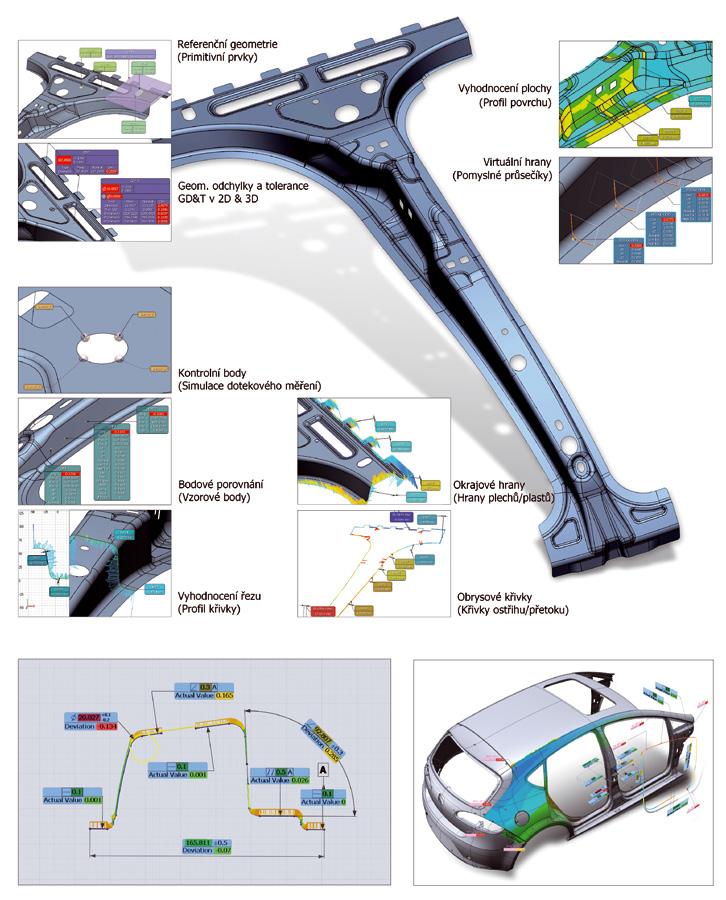

40 PROGRAMY GEOMAGIC Geomagic Verify Přátelský CAD Inspekční Software Geomagic Verify (dříve Rapidform XOV) je jednoduchý inspekční software, který skloubil výhody dotykového a optického měření, pomocí inteligentních parametrických CAD rutin, pro rychlé a důkladné vyhodnocení měřených dílů. Inspekce dílů s Geomagic Verify je rychlá a minimalizuje počet možných chyb kontroly pomocí automatických vyhodnocovacích nástrojů. Díky inteligentním vlastnostem Verify Vám na vyrovnání dílu, vytvoření kóty, tolerance nebo rozměrového protokolu stačí pouze pár kliknutí myší. Inspekce probíhá přímo na CAD modelu, takže odpadají mezikroky pro vytvoření pomocných geometrií, které jen zvyšují riziko vzniku chyby obsluhy. Geomagic Verify nabízí analýzu CAD odchylek, dimenzionální kontrolu geometrií a tolerování (GD&T) 3D skenovaných dílců. Verify automaticky kontroluje velmi detailní dílce bez nutnosti vytvoření vlastního kódu nebo maker. Je vhodný pro metrologickou inspekci na profesionální úrovni s rozsáhlými funk- Kontaktní snímání pomocí měřicího ramena cemi pro kontrolu jakéhokoliv dílce z jakéhokoliv CAD programu. Inspekční software pro nejpohodlnější import CAD dat Do Verify můžete snadno automaticky naimportovat nativní CAD formáty, které obsahují kompletní informace včetně kót, tolerancí, rovin a informací o vyrovnání. Podporuje nativní formáty ze Siemens NX, CATIA V5 a Creo Parametric (bývalý Pro/ENGINEER). CAD modely z jiných systémů můžete naimportovat přes formáty Parasolid, STP nebo IGS. Geomagic Verify automaticky detekuje inteligentní prvky a dovolí vám rychle nadefinovat rozměry a tolerance ke kontrole. Automatický proces inspekce bez maker Verify používá jednoduché grafické prostředí podobné běžným CAD aplikacím, takže snadno zhotovíte proces inspekce. Stačí importovat nominální CAD data, načíst data skenu (nebo můžete použitím funkce LiveScan ovládat váš 3D skener přímo uvnitř Verify), a máte hotovo. Každé vyrovnání, barevná mapa odchylek a rozměry a tolerance, které vytvoříte, jsou přidány do stromu historie, takže si je můžete ihned zkontrolovat nebo se k nim vrátit nazpět kvůli editaci. V Geomagic Verify snadno cokoliv zpětně upravíte a software sám přepočítá veškeré měření a přegeneruje protokol. Žádný jiný inspekční software nefunguje tak jednoduše. Obrovské možnosti pro většinu náročných aplikací Díky silným schopnostem a jejich funkčnosti i při nejnáročnějších kontrolách, využívá Verify většina největších automobilek a tisíce dalších společností. S jeho důmyslnými vyrovnáními, geometrickými odchylkami tvaru a polohy splňující ANSI Y14.5b a rozsáhlým možnostem vyhodnocování odchylek, můžete vypracovat detailní inspekční protokoly. V Geomagic Verify můžete vyhodnocovat i díly z oblastí plechových výlisků, platových výlisků, odlitků, forem, nástrojů a obrobků. Automatická opakovatelnost kontroly Protože Verify kontroluje každý prvek stromu inspekčního procesu zvlášť, tak můžete bez problémů zkontrolovat již jednou vytvořeným postupem další díl ze série na jedno kliknutí myši. Verify rozpoznává tvary na 3D skenech automaticky a vyhodnocuje je za letu bez nutnosti zásahu uživatele. Nemusíte psát žádná makra, abyste si práci zautomatizovali, protože Verify je založen na stromu historie, tak jako Geomagic Design X. Přesnost prokázána Pokud jde o inspekci, tak se počítá každé jedno měření. Proto byl Geomagic Verify a jeho inspekční algoritmy podrobeny testům v americkém NIST, britském NPL a nezávisle certifikovány v národní německé laboratoři PTB jako produkt nejvyšší přesnosti kvality. Softwaru Geomagic Verify věří po celém světě ti nejlepší z nejlepších a používají ho denně na tisíce měření eshop.merici-pristroje.cz

41 PROGRAMY GEOMAGIC S Geomagic Verify můžete: Provádět dotykové i bezdotykové měření pomocí funkcí LiveInspect V reálném čase vidíte náhled geometrií, které právě snímáte dotykem Snímat data v reálném čase s livescan dostupnými 3D skenery Spouštět inspekční rutiny v reálném čase při skenování užitím liveinspect Importovat síť bodů nebo polygonální sítě z jakéhokoliv skeneru či dalších zdrojů Provádět parametrickou & historii uchovávající inspekci kvality Pracovat v mimořádně přátelském CAD uživatelském GIU prostředí Otevírat nativní soubory z CATIA V5, Pro/Engineer, Siemens NX a SolidWorks s PMI Automaticky definovat referenční geometrie na CAD a skenovaných datech Vyrovnávat naskenovaná data na CAD data užitím různých ověřených metod vyrovnání Porovnat CAD a naskenovaná data (nebo sken versus sken) s barevnou mapou odchylek Měřit GD&T (Rozsáhlá GD&T podpora založená na ANSI Y14.5M-1994 standardech) Provádět specializovaná měření jako mezery & spáry či provádět analýzu lopatek turbín Automaticky generovat detailní inspekční reporty Generovat reporty s analýzou trendu pro více dílců Opakovat jakákoliv měření bez zápisu makro kódu (100% automatická a opakovatelná inspekce) Příklady vyhodnocení odchylek eshop.merici-pristroje.cz 39

42 SOUŘADNICOVÉ MĚŘICÍ STROJE COORD3 SOUŘADNICOVÉ MĚŘICÍ STROJE COORD3 PORTÁLOVÉ SOUŘADNICOVÉ MĚŘICÍ STROJE ARES Dostupná řada měřicích přístrojů COORD3 ARES se vzduchovými ložisky DCC Vám nabízí vysoce funkční platformu pro přesné měření. Souřadnicové měřicí stroje COORD3 ARES jsou vhodné pro všechny měřicí aplikace ve výrobě a lze je vybavit dotykovými a skenovacími sondami Renishaw. Portálová konstrukce přístroje je dodávána v rozsazích osy Y 500 a 650 mm, díky čemuž se dokážeme přizpůsobit specifickým potřebám široké škály zákazníků. Portálové měřicí stroje ARES jsou nabízeny ve dvou modifikacích standardní L a výkonnější NT. Stroje ARES mohou být vybaveny snímací hlavou s neomezeným polohováním Renishaw PH20 s jedinečnou měřicí funkcí, která dokáže trojnásobně zvýšit produktivitu měření. Pro další aplikace, které vyžadují automatizované indexování je zde hlavice Renishaw RPT, která umožňuje provádět automatické indexování díky využití pohybu souřadnicového měřicí stroje. Přesnost měřicího stroje ARES je od 1,8 + L/333 (záleží na zvoleném modelu). SKVĚLÉ MĚŘICÍ SCHOPNOSTI A SÍLA JEDNODUCHOSTI Součástí měřicích strojů ARES je vyspělý aplikační software TouchDMIS, který je unikátní dotykovým ovládáním a plnou kompatibilitou s CAD ve spojení s operačním systémem WINDOWS 8.1. VLASTNOSTI COORD3 ARES Ultra-tuhá slitina nosné konstrukce měřicích strojů garantuje maximální tuhost pro skenování. Rychlá tepelná difuze rámu souřadnicového měřicího stroje při změnách prostředí. Nosníková konstrukce portálu FEA s optimálním momentem setrvačnosti funguje s minimální deformací při velkých provozních zrychleních. Jednolitá granitová deska s rybinovou drážkou v ose Y je výhodná pro opakovatelnost a přesnost měření (ARES). Upínací vložky se závitem M8 v komfortním rastrovém uspořádání Odolná vzduchová ložiska optimálně vzájemně rozložená pro všechny osy Pneumatický systém vyvažování osy Z Volně plovoucí lineární snímače s přesností 0,1 mikronu s dynamickým zpracováním signálu garantují ultra nízkou chybu měření. Plně digitální ovládání pohybu s kombinovanou trasou sondy pro optimální výkon měřícího stroje. Pohony s nulovým hysterezním třením ve všech osách Pasivní systém vibračního tlumení izoluje vnější vibrace Ze všech stran otevřeně přístupný měřicí prostor Maximální rychlost pozičního pohybu 500 mm/s Maximální zrychlení 1500 mm/s 2 MODIFIKACE ARES NT NAVÍC POSKYTUJE Osa Z z karbidu křemíku pro zvýšení celkové tuhosti a přesnosti přístroje Dynamický bezdrátový systém kompenzace teplotních změn se snímačem 40 eshop.merici-pristroje.cz

43 SOUŘADNICOVÉ MĚŘICÍ STROJE COORD3 PORTÁLOVÉ SOUŘADNICOVÉ MĚŘICÍ STROJE HERA Měřicí přístroje řady COORD3 HERA se vzduchovými ložisky DCC nabízí vysoce funkční platformu měření s integrální rybinovou drážkou v granitové desce pro osu Y, která zaručuje dokonalou stabilitu při měření. Souřadnicové měřicí stroje řady COORD3 HERA disponují lepšími a dokonalejšími funkcemi, než přístroje z řady COORD3 ARES. Lze je vybavit dotykovými a snímacími sondami Renishaw a jsou vhodné pro všechny měřicí aplikace ve výrobě. Portálová konstrukce přístroje HERA je dodávána v rozsahu osy Y 700, 850 a 1000 mm, díky čemuž se dokáže přizpůsobit širokým potřebám měřicích aplikací. Portálové souřadnicové měřicí stroje HERA jsou nabízeny ve dvou modifikacích standardní a výkonnější NT. Přesnost měřicího stroje HERA je od 1,5 + L/333 (záleží na zvoleném modelu). Model NT má v ose Z křemičito-karbidový nosník, který zvyšuje celkovou tuhost měřicí soustavy a podílí se na vynikajících vlastnostech a vysoké přesnosti měřicího stroje v celé škále aplikací. VLASTNOSTI COORD3 HERA Ultra-tuhá slitina nosné konstrukce měřicích strojů garantuje maximální tuhost pro skenování. Rychlá tepelná difuze rámu souřadnicového měřicího stroje při změnách prostředí. Nosníková konstrukce portálu FEA s optimálním momentem setrvačnosti funguje s minimální deformací při velkých provozních zrychleních. Jednolitá granitová deska s drážkou v ose Y je výhodná pro opakovatelnost a přesnost měření Upínací vložky se závitem M8 v rastru mm Odolná vzduchová ložiska optimálně vzájemně rozložená pro všechny osy Pneumatický systém vyvažování osy Z Lineární snímače Renishaw s přesností 0,1 mikronu s dynamickým zpracováním signálu Fungování měřicího stroje optimalizuje plně digitální ovládání pohybu s kombinovanou trasou sondy Ozubené hnací řemeny s nulovým hysterezním třením ve všech osách Pasivní systém vibračního tlumení izoluje vnější vibrace Ze všech stran otevřeně přístupný měřicí prostor Maximální rychlost pozičního pohybu 867 mm/s Maximální zrychlení 2600 mm/s 2, ve verzi NT 2000 mm/s 2 MODIFIKACE HERA NT NAVÍC POSKYTUJE Osa Z z karbidu křemíku pro zvýšení celkové tuhosti a přesnosti přístroje Dynamický bezdrátový systém kompenzace teplotních změn se snímačem DOTYKOVÁ HLAVA RENISHAW PH20 NOVÝ 5-OSÝ SPÍNACÍ DOTYKOVÝ SYSTÉM POSKYTUJÍCÍ VYSOKOU PRODUKTIVITU SOUŘADNICOVÝCH MĚŘICÍCH STROJŮ Dotyková hlava Renishaw PH20 disponuje unikátní dotykovou funkcí měření, nazvanou dotyky hlavy, která dovoluje snímat měřicí body pouze pomocí pohybů hlavy, bez potřeby posuvu celé konstrukce souřadnicového měřicího zařízení. Pětistupňový pohyb hlavice PH20 eliminuje čas, který je potřebný k indexaci tradiční hlavy PH10. Pohyblivost hlavy PH20 umožňuje rychlý přístup k měření bez úhlového omezení se zárukou optimální funkčnosti a s minimálními nároky na změny snímacích dotyků. Současný pohyb v 5-ti osách také dovoluje měřit na souřadnicových měřicích strojích větší části s menšími nároky na prostor pro pohyb hlavice kolem měřené části. Hlava PH20 se také automaticky vyrovná na osový systém měřené části a předchází tak kolizím snímacích dotyků s měřenou částí. Kombinace rychlostních zlepšení vyúsťuje v typicky trojnásobné zvýšení produktivity vůči konvenčnímu postupu souřadnicových měřicích strojů. Dotyky hlavy rychlý rotační pohyb hlavice dovoluje oproti konvenčním souřadnicovým měřicím strojům s pohybem celé konstrukce rychlejší a přesnější snímání bodů s lepší opakovatelností. eshop.merici-pristroje.cz 41

44 SOUŘADNICOVÉ MĚŘICÍ STROJE COORD3 SOUŘADNICOVÝ MĚŘICÍ STROJ UNIVERSAL 3D Měřicí přístroj UNIVERSAL patří mezi to nejlepší, co společnost COORD3 nabízí. Jedná se o vysoce přesný měřicí přístroj s mimořádnou teplotní stabilitou, který umožňuje používat sondy jak pro kontaktní analogové snímání, tak i pro kontaktní a laserové skenování. Díky pětistupňové ose snímání je vhodný pro měření součástí hnacích a převodových soustav. Vzhledem ke své konstrukci se osy stroje optimálně seřídí již při výrobě i při každé další kalibraci velmi jednoduše. Stroj UNIVERSAL je opatřen monolitní granitovou deskou, vodicími vzduchovými ložisky a pevným 90mm 2 nosníkem v ose Z, díky čemuž dosahuje mimořádně přesného měření. Osové pohony stroje ozubenými řemeny garantují pohyb bez vibrací a s nulovým třením. Mezi další skvělé vlastnosti přístroje patří systém teplotní kompenzace, který je řešen bezdrátovým přenosem Bluetooth, což umožňuje automaticky a dynamicky kompenzovat teplotní změny prostředí. Díky tomu dokáže UNIVERSAL pracovat s vysokou přesností v rozsahu teplot 16 C až 26 C. Všechny modely UNIVERSAL jsou nabízeny v široké škále měřicích rozsahů pro co největší pokrytí požadavků ze strany zákazníka. Přesnost měřicího stroje UNIVERSAL je od 1,5 + L/333 (záleží na zvoleném modelu). Měřicí přístroj UNIVERSAL lze volitelně doplnit systémem zabezpečení SZP, který při práci operátora monitoruje pomocí laserových snímačů předem definovanou bezpečnou zónu. Pokud dojde k narušení této zóny, tak systém automaticky sníží rychlost měřicího stroje. Na původní rychlost měření se přístroj vrátí až po opuštění ochranné zóny. Tento systém dovoluje bezpečné použití ve výrobních dílnách a plně automatických aplikací. MODIFIKACE UNIVERSAL 3D NT NAVÍC POSKYTUJE Osa Z z karbidu křemíku pro zvýšení celkové tuhosti a přesnosti přístroje Dynamický bezdrátový systém kompenzace teplotních změn se snímačem VLASTNOSTI COORD3 UNIVERSAL 3D Ultra pevná slitina nosné konstrukce garantuje maximální tuhost pro skenování Rychlá tepelná difuze rámu souřadnicového měřicího stroje při změnách prostředí Nosníková konstrukce portálu FEA s optimálním momentem setrvačnosti funguje s minimální deformací při velkých provozních zrychleních Jednolitá granitová deska s rybinovou drážkou v ose Y zabezpečuje opakovatelnost a přesnost měření Stolové vložky se závitem M8 v komfortním rastrovém uspořádání Odolná vzduchová ložiska s velkým rozsahem nosnosti a 3bodová izostatická konstrukce ve všech osách Pneumatický systém vyvažování osy Z Volně plovoucí lineární snímače s přesností 0,1 mikronu s dynamickým zpracováním signálu Fungování měřicího stroje optimalizuje plně digitální ovládání pohybu s kombinovanou trasou sondy Hnací ozubené řemeny s nulovým hysterezním třením ve všech osách Pasivní tlumicí systém chvění izoluje vnější vibrace. Ze všech stran otevřeně přístupný měřicí prostor Maximální rychlost pozičního pohybu 866 mm/s Maximální zrychlení 1500 mm/s eshop.merici-pristroje.cz

45 SOUŘADNICOVÉ MĚŘICÍ STROJE COORD3 SOFTWARE TOUCHDMIS Software TouchDMIS zjednodušuje měření na souřadnicovém měřicím stroji začleněním dotykového rozhraní s rychlým programovacím modulem TouchCAD. TouchDMIS je plnohodnotný software pro souřadnicové měřicí stroje s intuitivním nekomplikovaným dotykovým ovládáním. Uživatelsky bezkonkurenčním způsobem zvyšuje produktivitu měření a programování. TouchDMIS spolehlivě pracuje se všemi doteky Renishaw, včetně hlavy PH20 s neomezenou pohyblivostí. DOTKNĚTE SE BUDOUCNOSTI Software TouchDMIS je v celosvětovém měřítku jedinečný díky dotykovému ovládání souřadnicového měřicího stroje. Navíc bez problémů umožňuje integraci doteků pro ruční i CNC ovládání. Doba školení pro užívání dotykového softwaru TouchDMIS je neuvěřitelně krátká a nezabere více než pár hodin. Nástroje Measurement Wizard (Průvodce měřením) a Construction professor (Profesor konstrukce) minimalizují při zadávání měření a úprav potřebu uživatelských zásahů do ovládacího softwaru a programovacího jazyka DMIS, díky čemuž se sníží i chybovost při měření. POMOCÍ JEDNOHO DOTYKU TouchDMIS umožňuje inovativním a úsporným způsobem ovládat souřadnicový měřicí stroj manuálně i pomocí CNC programu a dovoluje propojení s modulem TouchCAD. Inteligentním způsobem provádí uživatele dynamickými obrazovkami, s minimální náročností výběru možností a bez nutnosti tradičního zadávání funkcí. Efektní grafika zobrazuje každou akci před jejím provedením. Uživatele provede celým procesem měření a eliminuje možnosti chybných kroků. Jedním dotykem lze k měření vytvářet zprávy pro analytické, grafické či prezentační potřeby. Výstupní data ve formátu XML lze přímo importovat do tabulky Excelu. eshop.merici-pristroje.cz 43

46 Tento laserový systém byl vyvinut pro kalibrování, monitorování a testování přesnosti obráběcích strojů a souřadnicových strojů. Základním komponentem přístroje LaserTRACER je laserový interferometr s nanometrovým rozlišením, který automaticky sleduje odražeč a takto měří polohu. Odražeč je umístěn ve vřetenu obráběcího stroje nebo je uchycen ve snímací hlavě souřadnicového měřicího stroje. Kalibrovaný stroj projede dráhu navrženou příslušným softwarem. Poté je vygenerována korekční mapa a korekce jsou přímo uloženy do řídicí jednotky kalibrovaného obráběcího stroje. Velkým přínosem systému ETALON je možnost provádění prostorové kalibrace obráběcích strojů plně ve 3D, což se v dnešní době stává nutností. Systém toto umožňuje jako jediný na trhu, stejně jako přímé zadávání korekcí do řídicích systémů obráběcích strojů mnoha světových výrobců. Kalibrační postup je v souladu s normami ISO 230-2/4/6. Zde je potřeba zdůraznit zejména možnost provedení kruhového testu dle ISO a kalibrace otočné osy. Standardem je kalibrace souřadnicových měřicích strojů dle ISO Dále je možné pracovat v souladu s normami VDI/VDE 2617 a VDI/VDE Kalibrační systém ETALON je možné dodat ve dvou provedeních. 3D PROSTOROVÁ KALIBRACE A TESTOVÁNÍ 3D PROSTOROVÁ KALIBRACE A TESTOVÁNÍ LaserTRACER-NG LaserTRACER-NG Specifikace LaserTRACER Měřicí rozsah 0,2 m až 15 m Úhlový rozsah elevace -38 až 85 Úhlový rozsah azimutu -225 až 225 Nejistota měření Rozlišení interferometru 0.2 µm µm/m 0,001 μm Hmotnost LaserTRACERu cca 9 kg První je systém pro kalibraci menších strojů LaserTRA- Hmotnost kontroleru cca 10 kg CER-MT s pracovním rozsahem 0,3 m 1 m. Druhé provedení s označením LaserTRACER-NG disponuje větším pracovním rozsahem v rozmezí 0,2 m 15 m s prostorovou přesností U(k=2) = 0,2 µm + 0,3 µm/m. Tento systém je tedy navržen pro kalibraci strojů s větším pracovním rozsahem. Protože je v průběhu kalibrace LaserTRACER přemísťován, je velikost kalibrovaného stroje v podstatě neomezena. Ke kompenzaci teplotních vlivů může být systém vybaven bezdrátovými teploměry napojenými přímo na řídicí systém LaserTRACERu. 44 Kalibrace obráběcího vertikálního centra Kalibrace horizontálního stroje Kalibrace souřadnicového měřicího stroje eshop.merici-pristroje.cz

47 3D PROSTOROVÁ KALIBRACE A TESTOVÁNÍ LaserTRACER-MT NEJVĚTŠÍ PŘESNOST PRO MALÉ A STŘEDNĚ VELKÉ STROJE A ZAŘÍZENÍ Použitím LaserTRACER-MT se výrazně zlepší kalibrace malých a středně velkých měřicích a obráběcích strojů a zařízení. Při kombinaci se softwarem TRAC-CAL lze zařízení o vysoké přesnosti kalibrovat extrémně rychle, jednoduše a s přesností zlomku mikrometru. Na principu pasivního sledovacího interferometrického systému LaserTRACER-MT provádí vysoce přesná měření v prostoru, podobně jako aktivní systém LaserTRACER-NG, avšak s optimalizací na menší rozsahy, s menší hmotností a nižší cenou. LaserTRACER-MT Specifikace LaserTRACER-MT Měřicí rozsah 0,3 m až 1 m Úhlový rozsah osy elevace - 30 až 80 Úhlový rozsah osy azimutu ± 270 LaserTRACER-MT se k zařízení připojuje přes vysoce přesné kulové klouby, přičemž sledování interferometru provádí velmi jemný a tlumený vícestupňový teleskopický systém. Uvnitř každé koule jsou namontovány Rozlišení interferometru Pohyblivá hmotnost Hmotnost ovladače 0,001 μm cca 2,8 kg cca 8 kg speciální odražeče chráněné před nečistotami a před poškozením. Stejně jako je tomu i u aktivní- ho systému LaserTRACER-NG, získávají se tím vysoce přesná měření posunutí, proto jsou všechny softwarové možnosti od společnosti Etalon k dispozici také pro LaserTRACER-MT. Vliv podmínek prostředí je kompenzován použitím teplotních a tlakových snímačů, které jsou do systému zařazeny. V externí ovládací skříňce je umístěna laserová jednotka He-Ne, přenos do LaserTRACER-MT se uskutečňuje prostřednictvím optických vláken. Tím se výrazně sníží tepelná zátěž. Jednotka LaserTRACER-MT je snadno přemístitelná a se svým rozsahem 300 mm 1000 mm je optimalizována pro zařízení s malými a středně velkými rozsahy. Kalibrace obráběcího centra s 5-ti osami. eshop.merici-pristroje.cz 45

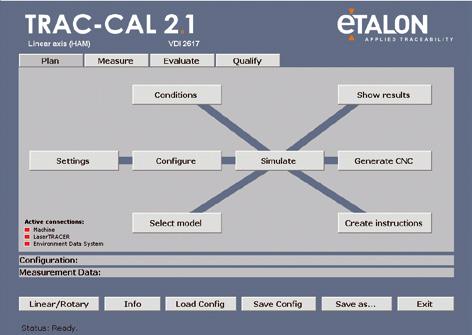

48 3D PROSTOROVÁ KALIBRACE A TESTOVÁNÍ TRAC-CAL TRAC-CHECK Absolute Multiline TRAC-CAL Tento software slouží k provedení kalibrace včetně zadání korekcí přímo do řízení kalibrovaného obráběcího stroje. Po zadání potřebných informací software navrhne postup kalibrace, vygeneruje kalibrační mapu a zanese korekce do řízení obráběcího stroje. Tento software umožňuje kalibraci lineárních os i rotačních os (kalibraci rotačního / naklápěcího stolu, rotační / naklápěcí hlavy). Software TRAC-CAL Software TRAC-CAL TRAC-CHECK Používá se ke zjištění aktuálního stavu kalibrovaného stroje. Vyhodnocení dat probíhá v souladu s normami ISO (souřadnicové měřicí stroje) nebo ISO 230 (obráběcí stroje)a umožňuje taktéž provedení kruhového testu. Software TRAC-CHECK Software TRAC-CHECK ABSOLUTE MULTILINE REVOLUCE V METROLOGII DÉLEK 46 Absolute Multiline je revoluční řešení pro přesné měření délek až 20 m s nejistotou měření pouze 0,5 µm / m. Systém může pracovat až na 100 kanálech a na rozdíl od konvenčních interferometrů je možné měřicí paprsek kdykoliv přerušit bez ztráty přesnosti. Během zlomku sekundy bude absolutní vzdálenost znovu stanovena. Vzhledem k unikátním vlastnostem systému může být tento systém použit pro celou řadu náročných úkolů: Kontinuální metrologické kontroly velkých strojů Měření deformací a vibrací Metrologickou kontrolu robotů Geometrické monitorování různých zařízení eshop.merici-pristroje.cz

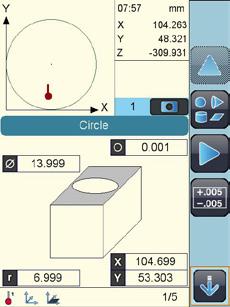

49 SOUŘADNICOVÉ MĚŘICÍ STROJE TESA SOUŘADNICOVÉ MĚŘICÍ STROJE TESA Švýcarský výrobce TESA má ve svém programu 2 modely souřadnicových měřících přístrojů TESA REFLEX, manuálně ručně vedené 3D přístroje určené pro rychlou mezioperační kontrolu rozměrů dílů a vzájemných vztahů (vzdálenost, kolmost, úhel, tolerance tvarů atd.) Model DUAL umožňuje kombinaci manuálního a motorického ovládaní a v CNC režimu kontrolu dílů pomocí programu v sériové výrobě. Progresivní design mostové konstrukce s malou excentricitou a vhodným vyvážením Z osy v kombinaci s použitím termo-stálé aluminiové slitiny dovoluje dosáhnutí nebývalých posuvných rychlostí a zrychlení a vyloučení nutnosti používat teplotních kompenzací. Manuální přístroje Vám zajistí časovou úsporu stran náhrady měření několika druhy konvenčních komunálních měřidel. To vše při možném umístění přístroje co nejblíže výrobnímu procesu. TESA MICRO-HITE 3D Manual Přístroj je koncipován jako ručně vedené 3D zařízení, s jednoduchou obsluhou a analýzou běžných geometrických veličin na ovládacím panelu Tesareflex. Námi prověřená a doporučená konfigurace mimo standardní sestavu obsahuje následující opce: A) Snímací hlavu Tesastar-i (popř. Tesastar-i M8) ručně indexovatelná snímací hlava umožňující 168 pozic v kroku 15 B) Fine Adjustment možnost aretace kterékoliv z os pohybu a následně velmi jemné manuální najetí do měřicí pozice za pomocí vodicích šroubů. MH3D Manual Ovládání přístroje: manuální Vytváření programu: učící mód Opakování programu: manuální Unikátní vlastnosti: snadno a rychle ovladatelný přístroj rychlost měření a flexibilní zpracování dat uživatelsky intuitivní a přátelský software TESA REFLEX Základní technická data: 2 modely přístroje: 454 a 474 Měřicí rozsah přístroje: mm nebo mm maximální zatížení 227 kg chyba přístroje : ( 3+ 4/1000 ) v mikrometrech Opakovatelnost: 3 mikrometry TESA REFLEX SOFTWARE: eshop.merici-pristroje.cz 47

50 SOUŘADNICOVÉ MĚŘICÍ STROJE TESA TESA MICRO-HITE 3D DUAL Renomovaný švýcarský výrobce TESA přidal do svého sortimentu vynikající, mikroprocesorem ovládané měřící zařízení - TESA MICRO-HITE 3D DUAL. Toto měřicí zařízení je jedinečné v několika ohledech. Především se jedná o 2 přístroje v 1 pro flexibilní použití. Od této chvíle není již nutné vybírat mezi manuálním a motorickým měřicím přístrojem. TESA MH 3D DUAL integruje obě tyto volby pro větší flexibilitu a koresponduje s potřebami vývoje a výroby mechanických součástí. Díky rychlému TESA REFLEX software je snadná a intuitivní ovladatelnost přístupná pro všechny uživatele. Následně, měření malých a velkých sérií kusů je snadné, rychlé a bezproblémové. MH3D DUAL Ovládání přístroje: manuální nebo motorické Vytváření programu: učící mód Opakování programu: manuální nebo motorické Slučuje konvenční měřidlo se souřadnicovým měřicím strojem a umožňuje plně manuální či motorické ovládání. Typ DUAL přístroj s přesností 3 mikrometrů a překvapivě jednoduchou obsluhou, která nepotřebuje experta na měření, ale pouze zaškoleného pracovníka. Vlastní interaktivní TESA REFLEX software, schopný provést geometrické měření součástí. Profitujte z rychlosti programovatelně řízeného měřicího souřadnicového zařízení, stejně jako z jednoduchého manuálního ovládání!! Základní technická data: Měřicí rozsah přístroje: mm největší měřený díl mm maximální zatížení kg chyba přístroje: manuální mód (2,5 + 3,9/1000) v mikrometrech automatický mód (3+ 4/1000) v mikrometrech Opakovatelnost: 3 mikrometry Standardní sestava přístroje: Plně ručně i CNC vedený přístroj s pojezdovým mostem s 22 vzduchovými ložisky, kde všechny mechanické součásti mají stejný koeficient roztažnosti včetně podstavného stolu. Tesastar-i snímací hlava Sestava kabelů Referenční kalibrační kulička na podstavci, včetně platného kalibračního protokolu. Tlačítka rychlého přístupu na Z sloupu pro snadnou obsluhu a k rychlému ovládání TESA Reflexpult - jednoduchá a intuitivní ovládací jednotka - barevná grafika, USB vstup, tisk přímo na tiskárnu Přístroj je možné vybavit joystickem ( opce) pro motorické ovládání s možností měření pomocí CNC programu pro opakované měření v sérii eshop.merici-pristroje.cz

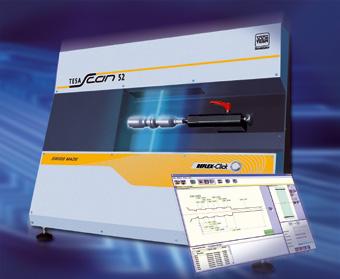

51 SOUŘADNICOVÉ MĚŘICÍ STROJE TESA TESASCAN optické přístroje pro měření 2D profilů, pro dynamické měření hřídelových dílů RYCHLÁ INSPEKCE ROZMĚRŮ ROTAČNÍCH DÍLŮ (OPTICKO -ELEKTRONICKÁ METODA) Tento bezkontaktní opticko-elektronický způsob měření poskytuje rychlou a přesnou kontrolu a vyhodnocení parametrů rotačních částí od průměru 0,5 52 mm až 300 mm délky v uživatelsky přátelském softwaru TESA-RE- FLEX Scan. Přístroj umožňuje: měření 2D Všechny měřicí centra TESA používají CCD lineární sensory s vysokým rozlišením. Každý sub-pixel je schopen zachytit nejjemnější rozdíl světelnosti. Měřený díl je osvícen paralelním bílým světlem a jeho obrys je promítnut na lineární CCD senzor, jež je nakloněn v úhlu 7,5. Profil dílce je získán podélným naskenováním s osou měřeného dílu. Průměr i délka jsou zde měřeny současně při vytvářeném 2D video obrazu dynamické měření rotace dílce během procesu inspekce počítá s obvodovou geometrií a obrysem zachycené ve velké rychlosti s vysokou přesností. měření vnějších závitů Přístroj TESA-SCAN 52 Reflex click Tento model slučuje veškeré vlastnosti všech předchozích modelů přístroje TESASCAN, nabízející vysoký technologický výkon ve spojení se snadným použitím a výjimečný vztah poměr cena a výkon. Průměr dílce: 0,5 50 mm Délka: max. 300 mm Přesnost přístroje: (2 + D/100) μm D v mm Max. rozměry dílce: D=100 mm, L=300 mm, váha: 4 kg TESA REFLEX Scan software Při použití Composer módu umožňuje komplexní měření těchto geometrických částí prvků: průměr, délka, rádius, úhel, úkos, závit atd. V případě vybavení přístroje rotační osou pro dynamické měření (opce) můžeme měřit taktéž házení, kruhovitost, atd. Důležité prvky: automatické měření délek a průměrů při použití funkcí REFLEX-click automatické rozpoznání dílce při měření nebo použití programu inteligentní detekce zón při měření dynamická ukázka výsledků měření flexibilní protokol eshop.merici-pristroje.cz 49

52 SOUŘADNICOVÉ MĚŘICÍ STROJE TESA Společnost TESA nabízí taktéž optické souřadnicové 3D měřicí přístroje ve dvou modelových řadách 200 GL a 300 GL. Je zde možnost manuálního i plně motorického provedení. Přístroje spolu se softwarem řady TESA REFLEX se především vyznačují jednoduchostí a uživatelsky přátelským prostředím pro rychlou inspekci. Přístroje mají robustní konstrukci, kde základem je granitová deska pro zvýšení přesnosti a stabilizace měřicího přístroje. TESA VISIO 200 GL měřicí rozsah mm manuální nebo motorický zoom 6,5 pohyb manuální LED osvětlení, spodní, koaxiální a multiring 4 90 barevná CCD kamera rozlišení: 0,001 mm přesnost: MPExy = 2,9 + 10L/1000 (L je v mm) software TESA REFLEX Vista laserový ukazatel max. zatížení stolu - 10 kg velikost přístroje: TESA VISIO 300 GL měřicí rozsah mm motorický zoom 6,5 (volitelná možnost motorického zoomu 12 ) pohyb manuální nebo motorický LED osvětlení, spodní, koaxiální a multiring barevná CCD kamera rozlišení: 0,001 mm přesnost: MPExy = 2,5 + 4L/1000 (L je v mm) nebo 2 + 4L/1000 (L je v mm) software TESA REFLEX Vista nebo TESA REFLEX Vision laserový ukazatel max. zatížení stolu - 10 kg velikost přístroje: Software TESA REFLEX Vista Software speciálně vyvinutý pro manuální přístroje TESA VISIO. Možnost porovnání měřených části oproti CAD modelu. Software TESA REFLEX Vision Speciálně vyvinutý pro motorickou verzi TESA VISIO 300 GL DCC. Tento software poskytuje uživatelsky přátelské rozhraní pro programování inspekčních operací. TESA REFLEX Vision také obsahuje funkce pro automatické měření geometrických částí a obsluhu přístroje provede celým měřením. Díky tomu jsou přístroje s motorickým pohybem pozoruhodně výkonné, ale stále jednoduché k používání bez nutnosti několikahodinového školení eshop.merici-pristroje.cz

53 PROFILPROJEKTORY MICROTECNICA PROFILPROJEKTORY MICROTECNICA Profilprojektor ORION 400V Měřicí rozsah mm. Přístroj je vybaven mikroprocesorem M-TOUCH s barevnou dotykovou LCD obrazovkou. Mezi hlavní přednosti přístroje patří: velká projekce 400 mm, měření pomocí tzv. hranového sensoru (optické čidlo odpadá nepřesnost měření nitkovým křížem), kombinace měření křížem a optickým čidlem (možnost jednoduché kalibrace offsetu mezi senzory). Přístroj umožňuje měření všech základních geometrických prvků, změna souřadného systému, možnost programování + zadání tolerance, výstup protokolu přes USB na flash disk v TXT nebo EXCEL včetně libovolné hlavičky. Uložení programu a měření na disk. Popis přístroje: Spodní projekce s 24V 150W lampou a větrákem pro chlazení Horní projekce s větrákem pro chlazení Automatická ochrana proti přehřívání matnice o průměru 400 mm Pracovní stůl: rozsah mm osa X 200 mm osa Y 100 mm (pro měření spodním osvitem 85 mm) zaostření (vertikální) mm 110 zatížení stolu max. 10 kg vyměnitelný objektiv 10 v základu hranový sensor Celkové rozměry cm Hmotnost 125 kg Profilprojektor ARES Měřicí rozsah mm. Přístroj je vybaven mikroprocesorem M-TOUCH s barevnou dotykovou LCD obrazovkou. Mezi hlavní přednosti přístroje patří: velká projekce 400 mm, měření pomocí tzv. hranového sensoru (optické čidlo odpadá nepřesnost měření nitkovým křížem), kombinace měření křížem a optickým čidlem (možnost jednoduché kalibrace offsetu mezi senzory). Přístroj umožňuje měření všech základních geometrických prvků, změna souřadného systému, možnost programování + zadání tolerance, výstup protokolu přes USB na flash disk v TXT nebo EXCEL včetně libovolné hlavičky. Uložení programu a měření na disk. Popis přístroje: Spodní projekce s 24V 150 W lampou a větrákem pro chlazení Horní projekce s větrákem pro chlazení Automatická ochrana proti přehřívání matnice o průměru 406 mm Pracovní stůl: rozsah mm osa X 300 mm osa Y 200 mm zaostření (vertikální) mm 100 zatížení stolu max. 10 kg vyměnitelný objektiv 10 hranový sensor Celkové rozměry cm Hmotnost 145 kg Měřicí systém M - TOUCH: Barevná LCD dotyková obrazovka poskytuje praktické jednoduché a rychlé použití alfanumerického a grafického výstupu 2 režimy SIMPLE a EXPERT zobrazení 2 os s rozlišením 0,001 mm displej pro měření úhlů s rozlišením 1 optické čidlo hranový sensor pro automatické snímání bodů geometrické funkce (průměr, poloměr, vyrovnání, úhly, vzdálenost z 2 bodů atd., přírůstkový a absolutní, přepínání mm/inch, přednastavení, reset) možnost zadání nominální hodnoty a tolerance tolerování software pro výpočet statistických parametrů, jako průměrná hodnota, standardní odchylka, max a min hodnota a počet měření s indikací mimo toleranci uložení dat v TXT nebo EXCEL automatický update přes USB sériové rozhraní RS 232 pro WiFi tiskárna, Ethernet port pro spojení s LAN sítí hlavního počítače USB rozhraní pro přenos dat eshop.merici-pristroje.cz 51

54 MĚŘICÍ A SEŘIZOVACÍ PŘÍSTROJE ALFA-SET MĚŘICÍ A SEŘIZOVACÍ PŘÍSTROJE Přístroje alfa-set Správné seřízení nástrojů přináší nižší výrobní náklady a vyšší produktivitu výroby. Seřizovací přístroje od firmy Alfa-sys umožňují měřit a kontrolovat nástroje mimo stroj, zatímco CNC obráběcí centrum vyrábí. Díky této skutečnosti je návratnost investice velmi rychlá. Alfa-set 33/35 Jedná se o kompaktní, spolehlivý a cenově dostupný přístroj s pneumatickým upnutím a okamžitou aretací polohy. Nástrojový adaptér je uložen ve speciálním kuličkovém pouzdře, které zaručuje přesnost házení 0,002 µm. Model swift nabízí měření bezdotykovou optickou metodou. Umožňuje měřit délku, průměr, rádius, úhel, házení, atd. a naměřené hodnoty následně odečítat přímo na dotykovém LCD displeji. Model tms využívá dotykovou metodu měření. Snímací břit s přesným úchylkoměrem umožňuje odečítání hodnot na displeji s rozlišením 0,001 mm. Technická data: X = Ø mm Z mm Alfa-set 33 tms Alfa-set 35 tms 500 Alfa-set 33 swift Alfa-set 35 swift 500 Alfa-set 23/44/64 Nová generace přístrojů, která se vyznačuje nejvyšší přesností měření, snadným použitím a vysokou ergonomií umožňující pohodlné vkládání i těžkých nástrojů do držáku. Vysoká přesnost házení je zajištěna speciálním kuličkovým pouzdrem. Barevný displej v kombinaci s kamerou s vysokým rozlišením a LED osvětlením umožňuje zobrazení s 20-ti, 40-ti, 80-ti a 120-ti násobným zvětšením. Díky tomu je možno zajistit funkce pro pokročilé zpracování obrazu. Technická data: X = Ø mm Z mm Alfa-set Alfa-set Alfa-set Alfa-set Alfa-set Alfa set Alfa-set Alfa-set eshop.merici-pristroje.cz

55 MĚŘICÍ A SEŘIZOVACÍ PŘÍSTROJE ALFA-SET Příslušenství Alfa-test/height měření házení a délky nástroje Zařízení se skládá z hliníkové základny a nástrojového vřetene, ve kterém je vloženo speciální kuličkové ložisko. To zajišťuje maximální přesnost házení. Na základnu je možno upnout kloubový stojánek s přesným úchylkoměrem a následně měřit házení nástroje. Na místo kloubového stojánku je také možné na základnu umístit měřicí desku jako základ pro výškoměr, díky kterému je možno měřit délku nástroje. Alfa-cleaner přístroj pro čištění kuželových pouzder Toto kompaktní zařízení slouží k odstranění emulze, oleje a zbylých nečistot, čímž zlepšuje soustřednost řezného nástroje, trvanlivost ostří, chrání vřeteno stroje a snižuje množství odpadu. Přístroj je velmi kompaktní a vejde se na jakýkoliv stůl. Obsluha přístroje je velmi jednoduchá a rychlá. V závislosti na stupni znečištění může být nastaven čas čištění až na 5 minut a zastaven v jakémkoliv okamžiku. Zařízení umožňuje upnutí pouzdra: SK, HSK a Capto. Alfa-clamp montážní zařízení pro větší pohodlí a bezpečnost Montážní zařízení alfa-clamp umožňuje rychlé a bezpečné upnutí nástroje bez námahy a bez použití jakéhokoliv nářadí. Optimální ergonomie zajišťuje díky pojistnému kolíku lepší upnutí nástroje v libovolné poloze s indexováním 4 90 nebo s indexováním Toto zařízení umožňuje upnutí pouzder: SK, HSK, KM, Capto a VDI. Ukázka měření eshop.merici-pristroje.cz 53

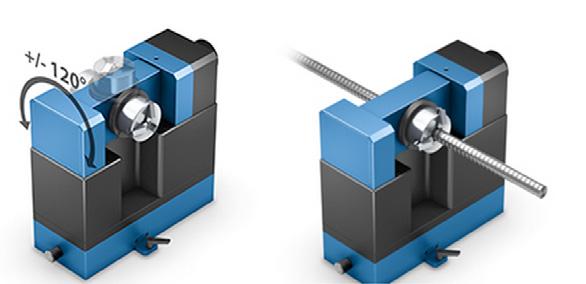

56 UPÍNACÍ PŘÍPRAVKY PRO MĚŘENÍ UPÍNACÍ PŘÍPRAVKY PRO MĚŘENÍ Společnost dk Präzisionstechnik se pohybuje na trhu od roku 1972 a upínacím přípravkům se věnuje téměř celou dobu své existence. Průlom ovšem nastal až s uvedením produktů SPANNFIX na trh v roce 1990, které se od té doby neustále vyvíjí. Díky tomuto vývoji nyní mají několik modelových řad pokrývající široký záběr upínacích systémů a doplňkových přípravků. Z portfolia produktů upínacích systémů členěných do oborových řad si určitě zvolíte vhodný systém upínání, který vyřeší všechny vaše problémy v oblasti měření a metrologie. Všechny oborové řady jsou navzájem kompatibilní a můžete elementy ze sad pro dotykové i optické měření různě kombinovat. Vedle základních modulových řad výrobce nabízí také uživatelská řešení. Výhody přípravků dk Univerzální a flexibilní systémy Modulově stavitelné sestavy z jednolitých elementů Bezpečné uchycení i miniaturních dílů Vysoká tuhost a stabilita elementů Opakovatelnost sestav Optimální přístupnost měřicí sondou 54 eshop.merici-pristroje.cz

57 SNÍMACÍ DOTEKY ITP SNÍMACÍ DOTEKY ITP KOMPLETNÍ SORTIMENT UNIVERZÁLNÍCH SNÍMACÍCH DOTEKŮ A PŘÍSLUŠENSTVÍ. Společnost ITP vznikla v roce 1994 a vyrábí jak doteky tak i jejich příslušenství využívané v průmyslu v oblasti 3D měřicí technologie. Díky svému designu, stavbě a především dodržování přísných standardů kvality se společnost rychle stala klíčovým dodavatelem doteků pro mnoho výrobců a uživatelů měřicích technologií na mezinárodní úrovni. Tisíce klientů ze všech možných odvětví průmyslu, kteří požadují nejvyšší standardy s ohledem na kvalitu a transparentnost nákladů spoléhají na společnost ITP. Stala se mimo jiné výhradním výrobcem doteků pro měřicí systémy Carl Zeiss. ITP se zavazuje k tomu, že doteky budou dodávány vždy v nejlepší možné kvalitě, což je garantováno držením certifikátu kvality DIN EN ISO 9001:2000. Před tím, než se jakýkoli produkt předá k dopravě k zákazníkovi nebo k uskladnění, podléhá v konečné prohlídce přísnému testování. Díky speciálnímu vybavení je ITP jediným výrobcem, který dokáže vyvrtat okem nepostřehnutelnou dírku k upevnění kuličky s rozměrem menším než 0,5 mm, ať už je kulička vyrobena z rubínu, nitridu křemíku, keramiky, tvrdokovu, či oxidu zirkoničitého. I přesto si doteky ITP udržují standard nízkých cen. S běžně používanými metodami montáže se kulička oddělí od hřídele již při použití velmi malého tlaku na dotyk. Hlavně u hřídelí s malým průměrem a tenkou stěnou. Proto ITP přišlo s řešením, kdy se dotekové kuličky připevní k doteku pomocí kolíku. Ze strojírenského hlediska má tato varianta nejlepší stabilitu a větší lepící plochu. Pro dosažení velké životnosti spoje kuličky a doteku, používají ve společnosti ITP lepící metody v kombinaci s vlastní speciálně vyvinutou technologií ošetření, která se používá v jejich laboratořích. Výsledkem je velká stabilita a životnost. ITP nabízí celou řadu tvarů a typů hrotů a doteků s upínacími závity M2, M3, M4, M5, M6, každý zákazník si může vybrat pro něj ten nejvhodnější: POUŽITÍ PRO: Měřicí stroje Obráběcí stroje Měřicí ramena Jiná zákaznická řešení VHODNÉ PRO STROJE SE SYSTÉMEM: Zeiss Renishaw Leitz Klingelnberg Faro Marposs Heidenhain eshop.merici-pristroje.cz 55

58 SNÍMACÍ DOTEKY ITP Pro dotykové elementy itp používá nejpřesnější a nejkvalitnější kuličky od stupně 3 až 5. Materiál Rubínová kulička Keramická kulička Kulička ze siliciumnitridu Kulička zirkonoxid Umělý rubín monokrystal Al 2 O 3 Oxid hlinitý polykrystal >99,9 Al 2 O 3 Siliciumnitridu polykrystal SI 3 N 4 Zirkonoxid ZrO 2 polykrystal Forma odchylky¹ 0,125μm 0,125μm 0,125μm 0,125μm Rozměrová odchylka 0,15μm 0,15μm 0,15μm 0,15μm Drsnost Ra 0,008μm 0,008μm 0,008μm 0,008μm Tvrdost 2400 Vickers 2100 Vickers 1600 Vickers 1200 Vickers Hustota 3,99 g/cm 3 3,85 g/cm 3 3,20 g/cm 3 6,05 g/cm 3 Tepelné roztažnosti 5,4*10-6 K -1 8,0*10-6 K *10-6 K -1 10,5*10-6 K -1 Pevnost v tlaku(mpa) Pevnost v ohybu (MPa) > Vrubovost (MN/m 3/2 ) 1 4 >6,5 10 * Podle DIN 5401 ISO 3290 & AFBMA 3290, Normy pro kuličky ¹ Z AFBNA, od stupně 3 až 5 Materiál Tvrdost Hustota Titan 3,7035 Grade Brinell 4,5 g/cm 3 Nerez ocell 1, Vickers 7,95 g/cm 3 Karbid wolframu DK Vickers 15,0 g/cm 3 Keramika Alsint 99,7 9 nach Mohs 3,85 g / cm 3 Uhlíkové vlákno Pevnost v ohybu > 450 GPa CTE (Koeficient tepelné roztažnosti) -0, /K DK Rozměr kuličky. Kuličky vrtané a montované na čepy pro všechny rozměry, od 0,5 až do 30 mm. DS Průměr dříku Materiál dříku Tvrdokov / Tvrdokov rourka Keramika Nerez ocel Uhlíkové vlákno Titan rourka DG Upnutí Závitem M2 M6 M2 = 3 mm M3 = 4 mm M4 = 7 mm M5 = 10 mm Kompatibilní s Renishaw M5 = 11 mm Kompatibilní s Zeiss M5 = 12 mm Kompatibilní s Leitz M6 = 16 mm ML L Měřicí délka Celková délka Příklad kompatibility snímacích doteků 56 ITP ZEISS RENISHAW DK ML DG L DS Hmotnost g TH M A ,5 9,0 4,0 22,0 1,0 1,0 TH M A ,0 15,0 4,0 21,0 1,0 1,0 TH M A ,0 9,0 4,0 22,0 1,0 1,0 TH M A ,0 13,0 4,0 21,0 2,0 1,0 TH M A ,0 15,5 4,0 21,5 1,5 1,0 TH M3 Z A ,0 21,5 5,5 40,0 2,0 4,0 eshop.merici-pristroje.cz

59 PŘÍSTROJE PRO MĚŘENÍ KONTURY, DRSNOSTI A KRUHOVITOSTI PŘÍSTROJE PRO MĚŘENÍ KONTURY, DRSNOSTI A KRUHOVITOSTI Měřicí přístroje Optacom jsou všestranným řešení pro rychlé a přesné měření geometrických tvarů. Umožňují měření kontury samostatně nebo v kombinaci s měřením drsnosti s jednostranným nebo oboustranným měřicím hrotem. Přístroje Optacom jsou pro obsluhu velmi jednoduché, mají potřebnou přesnost a jsou pro svoji použitelnost velmi přesvědčivými měřicími systémy. SOUČÁSTI PŘÍSTROJE: Průmyslový PC LCD monitor Barevná tiskárna Klávesnice + myš Ovládací joystick Snímací hroty Etalon kontury Software v českém jazyce VÝHODY OPROTI KONKURENCI: Možnost měření kontury, drsnosti a kruhovitosti současně. Jednoduché a intuitivní ovládání. Umožňuje měření v celém rozsahu pohybu stroje; Software v českém jazyce. Bezplatný doživotní upgrade software. Plně automatická kalibrace snímacích hrotů. Jednoduchá výměna dotyků bez nutnosti kalibrace. Automatické najíždění na měřený díl. Možnost CNC programování. Modulární systém, který umožňuje přístroj kdykoliv rozšířit o různé moduly MODELY A JEJICH TECHNICKÉ PARAMETRY: Rozlišení v ose X / Z Měřicí rozsah v X Měřicí rozsah v Z Přesnost LC-10 0,02 µm 225 mm 225 mm ± (1,5 + L/100) µm VC-10 0,002 µm 225 mm 225 mm ± (0,5 + L/100) µm VC-10-EL 0,002 µm 325 mm 325 mm ± (0,5 + L/100) µm VC-10-UL 0,002 µm 425 mm 425 mm ± (0,5 + L/100) µm VC-10-XXL 0,002 µm 595 mm 425 mm ± (2,0 + L/100) µm VC-10-AIR 0,002 µm 300 mm 325 / 425 mm ± (0,5 + L/200) µm eshop.merici-pristroje.cz 57

60 PŘÍSTROJE PRO MĚŘENÍ KONTURY, DRSNOSTI A KRUHOVITOSTI Komponenty OPTACOM LINEÁRNÍ STŮL YTM / YTA Lineární přesné vedení pojezd v ose Y 25 nebo 100 mm automatické/manuální vyhledání nejvyššího/nejnižšího místa univerzální T-drážky nosnost 500 kg ROTAČNĚ NAKLÁPĚCÍ STŮL RSY pojezd v ose Y 25 mm otáčení kolem dvou os automatické vyhledání nejvyššího/nejnižšího místa měření ozubených kol, drážkovaných hřídelů měření drsnosti na průměru vyhodnocení kruhovitosti CNC programovatelný UPÍNACÍ SVĚRÁKY K upnutí dílů si lze vybrat z několika typů svěráků. Tyto jsou vyrobeny z vysoce kvalitní nerezavějící oceli, kaleny a broušeny. Umožňují nastavení úhlu a zajišťují velice přesné sevření. Sinusový svěrák Otočný svěrák Svěrák se sklíčidlem 58 eshop.merici-pristroje.cz

61 PŘÍSTROJE PRO MĚŘENÍ KONTURY, DRSNOSTI A KRUHOVITOSTI Komponenty OPTACOM SNÍMACÍ HROTY A RAMENA Firma Optacom nabízí zákazníkům širokou škálou snímacích doteků: jednostranně zkosené, všestranně zkosené, oboustranné, miniaturní, diskové, rubínové kuličky, atd. Velikost hrotu je od 1 mm až po 60 mm, poloměr zaoblení špičky od 1 µm až po 1 mm. SOFTWARE OPTACOM SUITE 2 Jednoduché a intuitivní ovládání Česká lokalizace Bezplatný doživotní upgrade software. eshop.merici-pristroje.cz 59

62 DRSNOMĚRY DIAVITE DRSNOMĚRY DIAVITE Kontaktní a bezkontaktní měření drsnosti Měření kontury Drsnoměry od švýcarského výrobce DIAVITE AG se vyznačují vysokou přesností, flexibilitou a jednoduchostí. Dají se použít jak na dílnách, tak v kontrolních a laboratorních místnostech. jednoduché a intuitivní ovládání automatická kalibrace umožňuje měření s patkou i bez patky paměť pro 50 měřených profilů nastavitelná měřená vzdálenost 0,5 15 mm nastavitelná rychlost měření možnost zpracování/uložení dat v PC zabudovaná termotiskárna (pouze DH-8) indikátor polohy snímače (pouze DH-8) široká škála snímacích doteků MĚŘENÍ KONTURY Drsnoměr DH-8 je možno rozšířit o modul pro měření kontury. Pro toto měření je přístroj vybaven speciální dotekem a softwarem. Měřicí rozsah v X: 0,5 15 mm Měřicí rozsah v Z: max. 4 mm Přesnost: ± 0,005 µm BEZDOTYKOVÉ OPTICKÉ MĚŘENÍ Měřicí systém Diavite OPTIC umožňuje bezdotykové měření drsnosti citlivých nebo měkkých povrchů, které by při dotykovém měření mohly být poškozeny. Je určen také pro měření extrémně tvrdých povrchů, které by při dotykovém měření naopak poničily měřicí dotek. Měřicí sonda: CLA-400 Měřicí rozsah v X: 0,5 15 mm Měřicí rozsah v Z: 400 µm Pracovní vzdálenost 5 mm 60 eshop.merici-pristroje.cz

63 KONFOKÁLNÍ 3D SYSTÉMY OPTICKÁ METROLOGIE KONFOKÁLNÍ 3D SYSTÉMY OPTICKÁ METROLOGIE NanoFocus AG je předním světovým průkopníkem a vývojářem technologií, nabízející novou generaci vysoce přesných nástrojů pro 3D optickou analýzu povrchů v laboratorním i továrním využití. Jejich jednoduché a robustní produkty jsou úspěšně využívány ve vědeckých i průmyslových oblastech k prostorovému zobrazení a inspekci reliéfu povrchu s rozlišením v řádu nanometrů. Jako vývojář, výrobce a prodejce má NanoFocus v oblasti přesného 3D optického měření a analýz letitou zkušenost a know-how s množstvím patentů, kde vedle množství optických zařízení nabízí i vlastní výkonné softwarové řešení. Inovativní systémy NanoFocus umožňují extrémně rychlé, snadné a bezkontaktní 3D topografické měření. Jejich produkty využívá řada známých společností v oblasti automobilového průmyslu, vývoje elektroniky a zdravotnického průmyslu. Stejně tak i výzkumné instituty a řada společností v oblasti mikro a nano technologií. µsurf explorer Toto vysoce přesné 3D optické zařízení je kompaktním řešením pro měření a analýzu povrchů za atraktivní cenu. Je vhodné pro metrologickou inspekci jak v laboratorním prostředí, tak pro použití ve výrobní hale. Toto jednoduché a rychlé zařízení obsloužíte v pár krocích. Nejpřesnější model 160S nabízí až 100 násobné zvětšení se zorným polem µm a rozlišovací schopností 1 µm v osách x,y a 1 nm v ose z. Průměrná doba měření trvá pouhých 5 10 sekund. Struktura povrchu papíru µsurf custom Model custom vyhovuje nejnáročnějším požadavkům na kvalitu měření, komfort a flexibilitu. Rozlišení v nanometrech zaručuje relevantní výsledky měření i pro nejjemnější hloubkové struktury. Model µsurf custom je uzpůsoben vašim požadavkům. Díky široké škále hardwarových a softwarových komponent s plně automatizovanými vyhodnocovacími nástroji se řadí mezi nejuniverzálnější laboratorní přístroje. eshop.merici-pristroje.cz Nabízí stejné konfigurace jako model explorer, ale na rozdíl od něj nabízí motorické ovládání měřicího stolku. S rozlišením až 1 nm v ose z je vhodný i pro bezkontaktní měření drsnosti. 61

64 KONFOKÁLNÍ 3D SYSTÉMY OPTICKÁ METROLOGIE µsurf mobile Tento model byl vyvinut jako kompaktní a přenosné měřicí zařízení, zejména pro měření velkých objektů. Během několika málo minut je toto 5,5 kg vážící zařízení připraveno k použití na místě. Díky vestavěnému autofokusu je možno měřit i povrchy na velkých průměrech a radiálně. Zařízení je konstruováno tak, aby bylo možné ho používat i v drsném prostředí výrobních hal při splnění norem DIN EN ISO. µsurf cylinder Model µsurf cylinder měří povrchy v dutinách válců motoru pomocí vykloněného optického snímače. Je schopen bez potíží měřit povrch stěny ve válcích od Ø 70 mm a hloubky 165 mm. Hlavice optického snímače je ovládána motoricky pomocí joystiku a dosáhne požadované pozice velmi rychle. Pro opakované měření v sériové výrobě je možnost ukládat programy v databázi. Dodávaný µsoft software umožňuje komplexní vyhodnocení, analýzy a tvorbu protokolů. Systém měří v přesnosti nanometrů při splnění mezinárodních norem. Toto bylo předmětem zkoumání v národní testovací laboratoři NIST (USA) s výsledkem 99% shody s kontaktním měřením drsnosti. Výška reliéfu povrchu mince: 50 µm Škrábanec: hloubka 0,1 µm Velký výškový rozdíl s použitím piezo modulu 62 eshop.merici-pristroje.cz

65 PŘÍSTROJE NA KALIBRACI PŘÍSTROJE NA KALIBRACI Délkoměry LM 300 Univerzální délkoměr s jednotkou PU délkoměr dle Abbého principu odměřovací systém osy X, s vysoce přesným skleněným pravítkem odměřování i v osách Y, Z Precizní měřicí stůl s možností posuvu v 5 osách již v základu Elektronická jednotka PU s vyhodnocenými údaji v osách X, Y, Z přístroj určený pro kalibrace měřidel kalibry, kroužky, závitové trny a kroužky, úchylkoměry, mikrometry, posuvná měřítka možnost vyhodnocení přes měřicí software QM SOFT bohaté příslušenství volitelné dle požadavku zákazníka nastavitelné tlumení pinoly max. dovolená chyba MPE E1 : rozsah vnějšího měření: rozsah vnitřního měření: přímé měření: měřicí síla: rozlišení: 0,2 + L 10-6 /300+U μm mm mm 100 mm 0 5 N max. 0,01 μm Přístroje na kontrolu a kalibraci číselníkových úchylkoměrů Společnost Feinmess Suhl vyvíjí a zhotovuje měřicí systémy pro kontrolu měřidel a měřicích zařízení. Spojením přesné mechaniky s elektronikou, optikou a inovačními přístroji vznikly plně a poloautomatické testovací zařízení pro kontrolu analogových i digitálních číselníkových úchylkoměrů, páčkových úchylkoměrů i inkrementálních a induktivních měřicích snímačů. Přístroj MFP 30 a MFP 30BV plně / poloautomatický zkušební přístroj měřicí rozsah 30 mm rozlišení: 0,01 μm chyba přístroje: 0, L μm MFP 30 BV plně automatická varianta s kamerou software DIALTEST 7 Přístroj MFP 100 a MFP 100BV plně / poloautomatický zkušební přístroj měřicí rozsah 100 mm rozlišení: 0,01 μm chyba přístroje: 0, L μm MFP 100 BV plně automatická varianta s kamerou software DIALTEST 7 eshop.merici-pristroje.cz 63

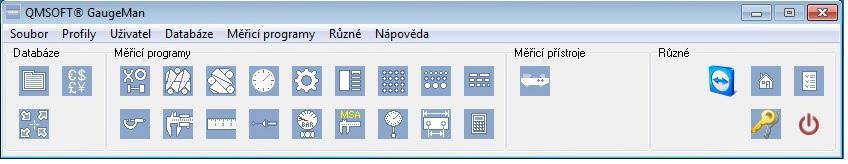

66 SOFTWARE PRO KONTROLU A SPRÁVU MĚŘIDEL QMSOFT SOFTWARE PRO KONTROLU A SPRÁVU MĚŘIDEL QMSOFT Software QM SOFT je modulární program, který ocení pracovníci kalibračních laboratoří. Nabízí správu a databázi měřidel a automatizaci pracovního postupu kalibrací jednotlivých (především) délkových měřidel. Nabízí taktéž on-line propojení mezi počítačem a řadou vyhodnocovacích jednotek a délkoměrů značek MAHR, SIP, TESA, Quadra-Check, Heidenhain, IMECO, Feinmess Suhl, atd. Databáze měřidel modul QM DABAQ, je postaven na databázovém systému s architekturou client/server. Tento modul QM SOFTu dokáže spravovat měřidla se vším, co kalibrační laboratoř ke správné funkci potřebuje. Je možné zde vytvořit databázi zákazníků (středisek, závodů), kdy každý zákazník disponuje danými měřidly. O každém měřidle se potom vede záznam, jak o informacích administrativních (sériové číslo, výrobní číslo, datum nákupu, datum kalibrace, datum další kalibrace, ), tak i o informacích technických (měřicí rozsah, dělení stupnice, atd.). Zaznamenává se zde historie měřidla (např. nové měřidlo, kalibrace, měřidlo na opravu, příjem z opravy, atd.), jsou zde uloženy kalibrační listy v elektronické formě. Software dokáže upozorňovat na blížící se konec platnosti kalibrace měřidla, generuje posloupnost čísel kalibračních listů. Celá databáze je kvůli přehlednosti barevně rozlišena (zeleně měřidla po kalibraci, červeně měřidla kde skončila platnost kalibrace, žlutě měřidla v opravě, atd.) V případě inspekčních (výkonných) modulů, obecně vzato, je pracovní postup takový, kdy si uživatel vybere měřidlo, které se chystá kalibrovat, zadá do dialogového okna vstupní technické informace (identifikační číslo měřidla, jmenovitou velikost ) a nechá software vypočítat mezní hodnoty měřidla dle vybrané normy. V podmínkách zkoušky si může vybrat, zda chce také použít postup kalibrace dle normy (pokud ho norma udává) nebo svůj vlastní postup. Následně se již metrolog dostane do fáze samotné kontroly měřidla, kdy software dle předvoleného pracovního postupu provádí uživatele po jednotlivých fázích kalibrace daného měřidla. Naměřené hodnoty můžete on-line posílat z délkoměru do PC, nebo je zapisovat z klávesnice do připravené tabulky. Po dokončení kalibrace software automaticky vygeneruje kalibrační list dle vybrané předlohy. Mezi stěžejní inspekční moduly QM SOFTu jistě patří: QM THREAD: modul pro kontrolu závitových kalibrů a kroužků, dle různých národních norem QM PLAIN: kontrola nástavných a mezních kroužků a trnů, třmenových kalibrů, QM DIAL: kontrola číselníkových úchylkoměrů, páčkových úchylkoměrů, komparátorů, QM MICRO: kontrola mikrometrů, dutinoměrů, odpichů, mikrometrických hlavic, QM CALIP: kontrola posuvných měřítek, hloubkoměrů, QM BLOCK: kontrola koncových měrek, Mezi další moduly patří moduly na kontrolu tlakoměrů (QM PRESS) a momentových klíčů (QM TORQUE) Zvláštním případem je modul QM GAUGECAL, který po zadání vypočítává nominální hodnoty nástavných a mezních kroužků a kalibrů, závitových kroužků a kalibrů dle různých norem. Odpadá tím zdlouhavé listování a hledání v normách. Vše za příznivou cenu. Celý software QM SOFT je možno využívat v českém jazyce a ke spokojenosti řady uživatelů ho můžete nalézt v kalibračních laboratořích v Česku, Slovensku i po celém světě eshop.merici-pristroje.cz

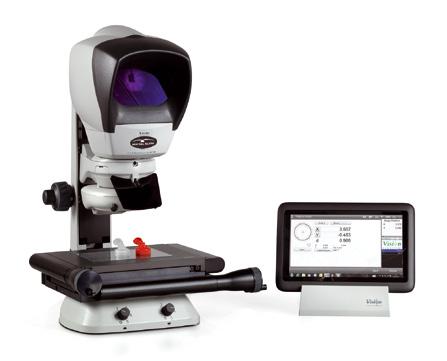

67 MIKROSKOPY VISION MIKROSKOPY VISION Dynaskopické měřicí mikroskopy VISION Společnost VISION Engineering se v oblasti měřicí techniky prezentuje vysoce výkonnými 2- nebo 3- osými bezkontaktními měřicími systémy s patentovanou technologií DYNASCOPE bezokulárový systém s projekční hlavou. Kompletní sortiment patentovaných optických a video-měřicích systémů v různých konfiguracích, od manuálních jednoduchých systémů k plně automatickým ve spojení s multifunkčním mikroprocesorem popř. s PC a sofistikovaným měřicím softwarem. Optická projekce s vysokým rozlišením, spojující vysokou kvalitu, přesnost, opakovatelnost, optický výkon, sloužící pro měření složitějších komponentů všech materiálů a nabízející modulární a flexibilní řešení pro splnění nejnáročnějších měřicích požadavků. Samozřejmostí je široká škála nejrůznějšího příslušenství, velký rozsah zvětšení (až 400 ) atd. Technologie nabízí uživateli vysokou kvalitu zobrazení měřeného předmětu pro jednoduchou a rychlou inspekci s vysokou přesností měření malých složitých součástí. Měřicí mikroskopy 2 osé Měřicí mikroskop KESTREL ELITE Vysoce výkonný 2-osý bezkontaktní měřicí systém s patentovanou optickou projekční technologií spojující kvalitu, přesnost, opakovatelnost a optický výkon se snadností použití v jednom nízkonákladovém systému. Hlavní rysy a přednosti: 2-osý měřicí systém optická hlava DYNASCOPE měřicí rozsah mm max. 10 kg zatížení vysoká přesnost, nízkonákladový systém měřicí systém s plně vybaveným multifunkčním mikroprocesorem zvětšení 10,20,50,100 výměnné objektivy spodní a horní osvit pomocí LED diod (popř. horní osvit 2 20 W) prvotřídní kontrast a rozlišení snadné používání a uživatelsky příjemné ovládání zjednodušené zobrazování dat na displeji bezproblémové pozorování i s brýlemi či kontaktními čočkami 2 měřicí systémy: multifunkční mikroprocesor HEIDENHAIN ND 122 nebo tablet PC s dotykovou obrazovkou a softwarem M2 pro komfortnější práci a tisk protokolů. Měřicí mikroskop SWIFT a SWIFT DUO Vysoce výkonný 2-osý bezkontaktní měřicí systém s patentovanou optickou projekční technologií v kombinaci s video systémem CCD kamera s vysokým rozlišením. Hlavní rysy a přednosti mikroskopu SWIFT DUO: 2 osý optický i video-měřicí systém ve spojení s PC a softwarem M2V, dotyková LCD obrazovka pro rychlé ovládání softwaru + oproti modelu SWIFT je přístroj vybaven také optickou hlavou s dynaskopickou technologií měřicí rozsah mm max. 10 kg zatížení barevná CCD kamera s vysokým rozlišením zvětšení 10,20,50,100 výměnné objektivy spodní a horní osvit pomocí LED diod (popř. horní osvit 2 20 W) rozlišení 0,001 mm nová generace měřicího softwaru M2V jednoduché intuitivní ovládání, měření pomocí nitkového kříže popř. hranovým sensorem, programování, uložení obrázku, tolerance atd. eshop.merici-pristroje.cz 65

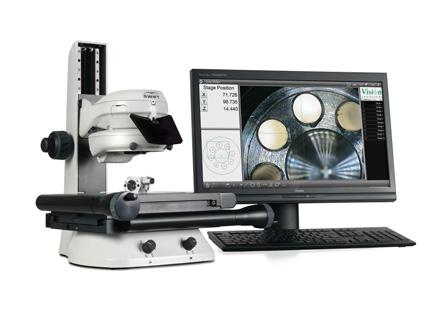

68 MIKROSKOPY VISION Měřicí mikroskopy 3 osé Měřicí mikroskop FALCON Společnost VISION začlenila do svého programu nový 3-osý video-měřicí mikroskop FALCON. Vysoce výkonný bezkontaktní měřicí systém s patentovanou optickou projekční technologií spojující kvalitu, přesnost a opakovatelnost. Vysoká přesnost, nízkonákladový systém 3-osý (X, Y, Z) měřicí systém 2 měřicí rozsahy mm nebo mm Zvětšení nebo , 5-polohový indexovaný zoom 2 výměnné objektivy Automatická detekce hrany a snímání bodů Vysoká kvalita a cenová dostupnost Prvotřídní kontrast a vysoké rozlišení Snadné používání a uživatelsky příjemné ovládání Zjednodušené zobrazování dat na displeji Schopnost stahování a tisku pořízených dat, možnost ukládání obrazu do JPEG Regulovatelné 4-kvadrantní horní bodové LED osvětlení s indexovanou clonou, LED spodní osvětlení regulovatelné Barevná CCD kamera, 1/3 CCD, rozlišení: , kombinovaný video výstup 2 systémy vyšší verze softwaru M3 ve spojení s PC nebo možnost softwaru QC5000 Možnost i CNC verze Měřicí mikroskop HAWK 3-osý (X, Y, Z) měřicí systém s vysokým rozlišením a přesností, různá variabilita systému Volba měřicího rozsahu: mm, mm, mm, mm Zpracování dat prostřednictvím digitálního výstupu, multifunkčního mikroprocesoru nebo plně vybaveného měřicího PC softwaru možnost volby jednotky QC 200, QC 300 s živým obrazem popř. PC se softwarem QC 5000 a automatickou detekcí hrany Schopnost stahování a tisku pořízených dat Schopnost digitálního zpracování obrazu (digitální kamera, fotoaparát) Volby rozsahu zvětšení až 1000 Modulární a flexibilní systém pro snadné rozšíření či upgrade Bezproblémové pozorování i s brýlemi či kontaktními čočkami 66 Měřicí mikroskop Xpress Měřicí mikroskop Xpress je zcela ideální pro 2D měření malých částí. Díky vysokému rozlišení zorného pole (FOV) zaberou stovky měření malých částí jen několik sekund. Přednosti Rychlý, vysoce přesný 2D měřicí systém v zorném poli (FOV) Nenastavujete ohnisko nebo pozici na ploše Redukuje významně čas měření Velmi snadná obsluha redukuje chyby uživatele Výsledky s plnou geometrickou tolerancí Školení uživatele zabere minuty, ne hodiny Okamžité měření Měření zorným polem je ideální pro 2D měření malých částí komponentů do délky 70 mm. Díky měření v zorném poli může být měření provedeno v jediném okamžiku. Odchylky napříč uživateli jsou eliminovány - není zde potřeba zaměření na vzorek, což zabere nejenom spoustu času, ale také se spoléhá na uživatelskou zkušenost a návyky. eshop.merici-pristroje.cz

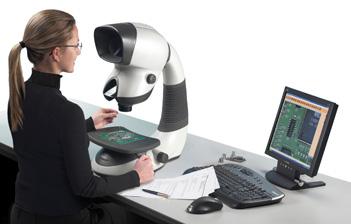

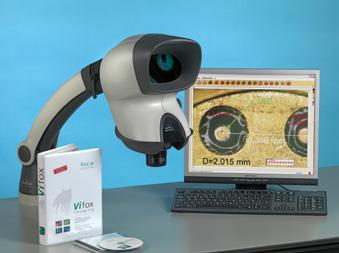

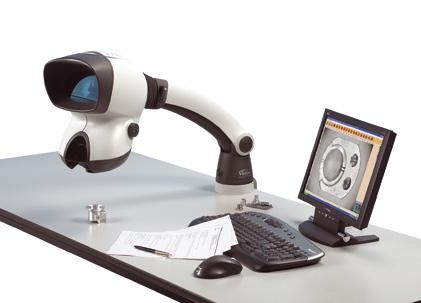

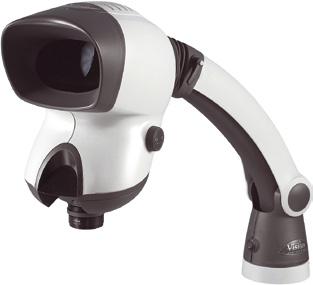

69 MIKROSKOPY VISION Prohlížecí mikroskopy VISION Mikroskopy MANTIS řada COMPACT, ELITE a ELITECAM MANTIS COMPACT různé provedení univerzál, stolový a s prodlouženým ramenem objektivy 2, 4,6, 8 LED osvětlení MANTIS ELITE různé provedení univerzál, stolový a s prodlouženým ramenem objektivy 2, 4,6, 8, 10, 15, 20 LED osvětlení revolverová hlava pro upnutí 2 objektivů MANTIS ELITECAM UNIVERSAL se softwarem VIFOX různé provedení univerzál, stolový a s prodlouženým ramenem MEHCAM-001 Hlava Elite s integr. USB2 kamera 1,3 Mpix revolverové upnutí 2 objektivů VECE VIFO M4 Imaging-Software k uložení obrazu z kamery a následné měření v obraze objektivy 4, 6, 8, 10, 15, 20 eshop.merici-pristroje.cz 67

70 MIKROSKOPY VISION Stereomikroskopy VISION řada SX25 binokulárový stereozoom mikroskop LED spodní osvětlení (LED horní osvětlení opce) okulár 10 standardní přenastavitelné zvětšení: možnost rozšíření zvětšení na max. 180 různé provedení: se stolkem, na stojanu s deskou, na prodlouženém rameni řada SX45 binokulárový stereozoom mikroskop pro prohlížení dílů pod zvětšením okulár 10 standardní přenastavitelné zvětšení: 8-50 možnost rozšíření zvětšení na max. 200 pracovní vzdálenost: 57,5 220,6 mm různé provedení: se stolkem, na stojanu s deskou, na prodlouženém rameni horní LED osvětlení velká škála příslušenství kvalitní obraz možnost připojení digitální kamery pro zálohu obrazu a měření Software 68 eshop.merici-pristroje.cz

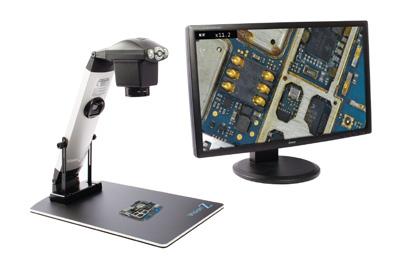

71 MIKROSKOPY A PŘÍSTROJE VISION HD a FULL HD mikroskopy a digitální lupa VISION Firma Vision ENGINEERING se také specializuje na vývoj a výrobu digitálních přístrojů pro zvětšení a zobrazení průmyslových dílů. Tyto přístroje jsou schopny až 120 zvětšení včetně záznamu obrazu z kamery a to vše v HD nebo FULL HD rozlišení. Tato inspekční řešení pomáhají zvýšit kvalitu technologického postupu při zjištění vad, poskytují cenovou efektivnost a zvyšují produktivitu operátora. Profesionální digitální lupa CamZ CamZ je digitální lupa určená pro profesionální zaostřování a snímání různých typů materiálů a výrobků. Díky milimetrovému rastru je to vynikající prostředek pro měření materiálových nesrovnalostí, trhlin a různých druhů škrábanců při vstupní, mezioperační i výstupní kontrole. Výhody: Přenosnost Jednoduché ovládání TFT LCD displej Dlouhá výdrž akumulátoru Paměť až pro 100 snímků Rozlišení Zoom Napájení Výdrž baterie Hmotnost CamZ pxl 4 14 Akumulátor přes Micro USB 5 hod 225 g HD a FULL HD digitální mikroskopy Vizion Z a Vision Z2 Digitální mikroskopy Vision jsou určeny pro kvalitní a rychlou inspekci různých typů materiálů a výrobků, zvláště pro měření materiálových nesrovnalostí a různých vad na materiálu nebo výrobku. Digitální HD mikroskop Vision Z HD kamera s rozlišením px Zvětšení 5,5 120 (v základu 2 55 ) Pracovní vzdálenost 250 mm Automatické nebo manuální ostření Nastavitelné LED osvětlení Přenos obrazu na LCD přes HDMI Volitelně externí ovladač Digitální FULL HD mikroskop Vision Z2 FULL HD kamera s rozlišením px Zvětšení 1,8 50 (digitálně až 122 ) Ukládání snímků přes USB Pracovní vzdálenost 250 mm Velké zorné pole až 295 mm Automatické nebo manuální ostření Nastavitelné LED osvětlení Přenos obrazu na LCD přes HDMI Robustní stojan s fixací Volitelně externí ovladač eshop.merici-pristroje.cz 69

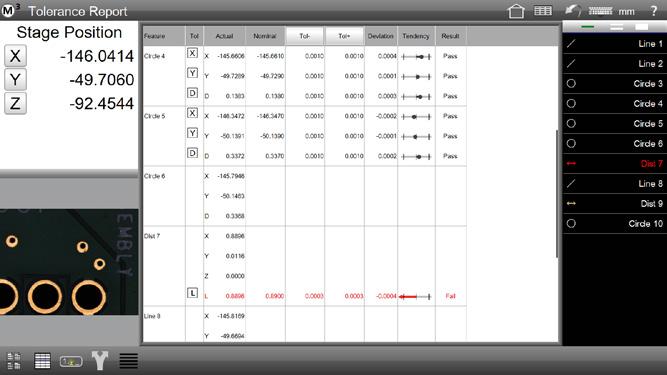

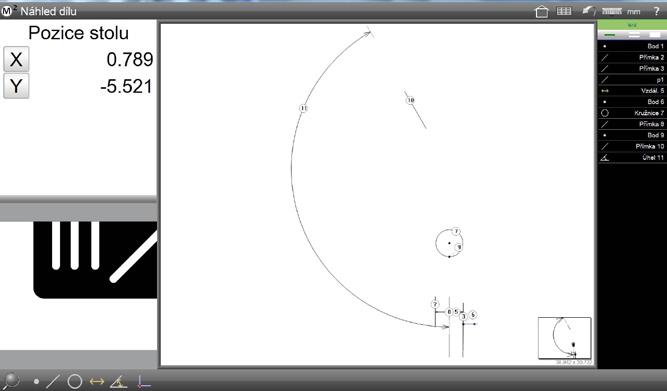

72 SOFTWARE METLOGIX SOFTWARE METLOGIX Vyhodnocovací software pro modernizaci starších profilprojektorů a mikroskopů Metlogix - SOFTWARE M2 a M3 Software vznikl ve společnosti METLOGIX USA, a jedná se o nástupce velmi rozšířeného softwaru QC 5000 a vyhodnocovacích jednotek QC 200 s využitím nových technologií (např. software běží na operačním systému WINDOWS 7 (32-bit i 64 bit), možnost využití dotykového LCD, pro snadnější a rychlejší ovládání a měření, popř. i možnost instalace na TABLET atd.). Velkou předností tohoto softwaru je jednoduchý a přehledný design, intuitivní ovládání pro integraci do výrobního procesu, přístupný pro široký okruh uživatelů. Samozřejmostí při dodávce tohoto softwaru je jeho lokalizace do českého jazyka i český manuál včetně zaškolení obsluhy. Jednotlivé varianty softwaru lze přizpůsobit pro přístroje s bodovým hranovým senzorem, nitkovým křížem, vícebodovým automatickým hranovým senzorem atd. Software jednoduchým způsobem umožňuje měření elementů: BOD, PŘÍMKA, KRUŽNICE, srovnání na osu, výpočet délky, úhlů, tolerance tvaru a polohy (kolmost, rovnoběžnost, kruhovitost, pozice) atd. Libovolné určení nulového bodu a souřadného systému. Na obrazovce je znázorněn grafický náhled na změřené elementy, strom prvků i aktuální výsledek naměřeného nebo zvoleného elementu. Možnost tisku i grafického okna spolu s výsledky. Nabízí taktéž několik předloh pro zobrazení naměřených hodnot včetně možnosti tolerování, odfiltrování nepotřebných hodnot v protokolu při výstupu a tisku dat.možnost uložení dat do TXT popř. CSV. Export obrazu zorného pole včetně popisu, rozměru do JPEG, BMP, TIFF, PNG atd eshop.merici-pristroje.cz

73 PROFESIONÁLNÍ 2-OSÁ DIGITÁLNÍ VODOVÁHA DIGI-PAS PROFESIONÁLNÍ 2-OSÁ DIGITÁLNÍ VODOVÁHA DIGI-PAS Série DWL3000 XY je dvouosá přesná digitální vodováha s vestavěným vibrometrem, navržena pro profesionály a specialisty, dosahuje vysokého rozlišení a přesnosti úhlových a vibračních měření a je schopna odesílat a spravovat data v reálném čase. Primárně je navržena pro instalaci, nastavení a údržbu CNC strojů s vysokou přesností, testování a měření zařízení. Vlastnosti Barevné vyhodnocení úhlových a vibračních měření ve dvou osách Okamžité digitální/analogové vyhodnocení dat na displeji a jejich odeslání a analýza v PC Vysoké rozlišení úhlových měření 0,01 /0,001 (175/18 μm/m) Vestavěný vibrometr pro měření vibrací v reálném čase Připojení přes USB pro vzdálené měření úhlů a vibrací, odesílání dat a jejich analýzu v PC Zobrazení na TFT displeji Výhody digitální vodováhy Digi-Pas Rychlost Okamžité vyhodnocení měření vodováhy a vibrací na displeji pro úsporu času a kvality práce. Srozumitelnost Okamžité vyhodnocení a sběr dat na barevném displeji pro účel vyhodnocení a analýzy. Přesnost Vysoké rozlišení na dvou osách 0,01 /0,001 (175/18 μm/m) a možnost vzdáleného ovládání přes PC znamená výhody, které tradiční vodováha zvládá obtížně nebo vůbec. Profesionální PC software pro synchronizaci dat Technické specifikace DWL3000XY DWL3500XY Měřicí rozsah 0,00º 90,00º v 1 ose 0,00º 15,00º ve 2 osách 0,000º 30,000º v 1 ose 0,000º 2,000º ve 2 osách 0,01º 0,001º Přesnost ±0,01º do 10,00º ±0,03º nad 10,00º ±0,001º do 2,000º ±0,003º nad 2,000º Citlivost vibrací 1 g 1 g Napájení 4 AAA 1,5V nebo USB 4 AAA 1,5V nebo USB Pracovní teplota Rozměry Rozlišení Hmotnost -10ºC +50ºC mm 580 g -10ºC +50ºC mm 580 g / 1 kg Materiál PC ABS / Hliník PC ABS / Hliník / Litina eshop.merici-pristroje.cz 71

74 KOMUNÁLNÍ MĚŘIDLA KOMUNÁLNÍ MĚŘIDLA Kalibry a měrky KALIBRY HLADKÉ Válcové kalibry: průměr 0,5 250 mm provedení: ocel, tvrdokov, tvrdochrom Dle DIN 2245, 2246, 2247, 2248, 2249 Provedení: oboustranné do 65 mm zvlášť dobrá a zvlášť zmetková část nad 65 mm Ploché kalibry: pro měření otvorů průměr mm Dle DIN 7162/7164 Provedení: oboustranné do 100 mm Zvlášť dobrá a zvlášť zmetková část nad 100 mm Čtyřhranné kalibry: rozměr 1 70 mm Šestihranné kalibry: rozměr 3 80 mm Kroužky hladké: dobré, zmetkové průměr mm Nástavné kroužky: průměr mm DIN 2250-C DIN 2250-B pro pneumatická měřidla Třmenové kalibry: oboustranné, jednostranné 1,2 520 mm a jiná provedení KALIBRY ZÁVITOVÉ metrické standardní a jemné DIN 13, trapézové DIN 103, Whitworth standardní BSW, BS84, Whitworth jemné BSF, BS84, Whitworth trubkové G DIN ISO 228, Whitworth trubkové R, americké ANSI B , UN, UNC, UNF, UNEF, kuželové, elektrozávity DIN Závitové kalibry: mezní průměr 1 40 mm, dobrý, zmetkový průměr mm Závitové kroužky: dobré, zmetkové, průměr: mm Kalibry pro měření hloubky závitů Provedení: Combi dělení 0,5 mm Hi-Res dělení 0,1 mm Digitální dělení 0,01 mm 72 eshop.merici-pristroje.cz

75 KOMUNÁLNÍ MĚŘIDLA Kalibry a měrky Koncové měrky Paralelní koncové měrky metrické, palcové speciální Koncové měrky jednotlivé nebo v sadách: standardní sady ks v sadě Úhlové koncové měrky: jednotlivě a v sadách Dlouhé koncové měrky od 125 mm až do 2000 mm Speciální koncové měrky pro kalibraci měřicích přístrojů Koncové měrky v přesnostech 0, 1, 2, Materiálové provedení: ocel, keramika a tvrdokov Příslušenství ke koncovým měrkám Kontrolní trny v sadách, jednotlivé Počet ks Rozsah sady Stoupání v sadě v mm v mm 122 1,0005 1,001 1,009 0,001 1,01 1,49 0,01 1,6 1,9 0,1 0,5 24,5 0,5 25,30,40,50,60, 70,75,80,90, ,0005 1,001 1,009 0,001 1,01 1,49 0,01 1,6 1,9 0,1 0,5 24,5 0, ,005 1,01 1,49 0,01 0,5 24,5 0, ,001 1,009 0,001 1,01 1,49 0,01 0,5 9,5 0, ,005 1,01 1,2 0,01 1,3 1,9 0, ,005 1,01 1,09 0,01 1,1 1,9 0, Přesnost +/-0,0005mm +/-0,001mm +/-0,0015mm +/-0,002mm Průměr 0,1-10mm 0,1-20mm 0,1-20mm 0,1-25mm Stoupání od 0,001mm od 0,001mm od 0,01mm od 0,01mm Granitové příměrné desky Materiál jemnozrnný granit Přesnost dle DIN 876 Třída přesnosti: 1, 0, 00 Atypické rozměry dle přání zákazníka Možnost dodání speciálního stojanu nebo skříňky pod příměrnou desku eshop.merici-pristroje.cz 73

76 KOMUNÁLNÍ MĚŘIDLA Digitální výškoměry Výškoměry TESA mají široké možnosti použití měření v jedné, nebo dvou souřadnicích a mají několik chráněných patentů firmy TESA (QUICK CENTER, automatická kompenzace chyb, systém odměřování, systém vyhledávání kulminačního bodu). Pohon manuální nebo motorický. Náš certifikovaný servis výškoměrů TESA provede kompletní servis přístrojů včetně seřízení, nastavení a zadání korekcí a samozřejmě i akreditovanou kalibraci. Digimar 817 CLM s jedinečnou funkcí Quick Mode. Vysoce přesné a rychlé měření, široké spektrum měřicích funkcí a možností vyhodnocení naměřených hodnot, zároveň s vysokým komfortem obsluhy. Digimar 816 CL Dosáhněte přesných výsledků jednoduše a rychleji pomocí výškoměru Digimar 816 CL. Přesné výsledky měření přímo ve výrobě. Přesně, jak očekáváte. Rozsah (mm) Přesnost (μm) Měření v 1D Měření průměrů Možnosti měření Měření kolmosti Měření úhlu Měření ve 2D Motorický pohon TESA: MICRO-HITE L (L v m) ano ano ano ano ano - MICRO-HITE+M ,5L (L v m) ano ano ano ano ano ano HITE PLUS M ,5+3L (L v m) ano ano ano ano ano ano HITE ,5+4L (L v m) ano ano ano HITE MAGNA ano ano MAHR: DIGIMAR 817 CLM ,8+L/600 (L v mm) ano ano ano ano ano ano DIGIMAR 816 CL ,8+L/300 (L v mm) ano ano ano - - ano 74 eshop.merici-pristroje.cz

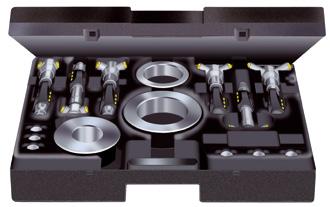

77 KOMUNÁLNÍ MĚŘIDLA Dutinoměry SUBITA SCHWENK Přístroje pro měření vnitřních průměrů až do Ø 800 mm Subito SU, rozsah 4,5 800 mm Provedení doteků: ocel, tvrdokov, rubín Rozsah (mm) 4, Subito SV rozsah mm Provedení doteků: ocel, tvrdokov Rozsah (mm) Subito SS Prodloužení 250 mm 500 mm 750 mm 1000 mm 1500 mm Subito KT Provedení KT 12 KT 22 KT 55 KT250 KT 510 Rozsah 8-12 mm mm mm mm mm rozsah (mm) Subito OD Provedení standard, tvrdokov rozsah (mm) 2,5-6 30, , , , , , , , , ,1-100 Křížové provedení rozsah (mm) 130, , , , , , , ,1-300 OSIMESS pro malé průměry od 1,0 20 mm OS standardní provedení OSH provedení tvrdokov OSS pro slepé otvory rozsah (mm) 1,0-4,0 4,5-7,5 8,0-12,0 4,5-12,0 13,0-20,0 eshop.merici-pristroje.cz a jiná provedení 75

78 KOMUNÁLNÍ MĚŘIDLA Úchylkoměry Mechanické úchylkoměry Rozsah měření mm Dělení stupnice mm Číselník Ø mm Přesnost (DIN878) f e µm Obj. č 810 A 10 0, S 10 0, SB 0,8(±0,4) 0, Obj. č Rozsah měření mm Dělení stupnice mm Vnější kroužek Ø mm f e µm Měřicí síla max. N 2046 SB* 10 0, , S** 10 0, , SB-10* 1 0, , S-10** 1 0, , SB-10* 1 0, , S-10** 1 0, ,5 * ploché zadní víko bez očka ** zadní víko s očkem Digitální úchylkoměry MarCator 1086R Jasné zobrazení výsledků měření na velkém digitálním displeji a integrovaná funkce tolerance. MarCator 1086R, 1087 R Multifunkční digitální číselníkový úchylkoměr s kombinovaným displejem (digitální a analogová část) a funkcemi kontroly tolerance a dynamického měření. Rozsah měření mm Číslicový krok mm / inch MarCator 1088 Jednoznačné znázornění překročení tolerance změnou barvy podsvícení displeje. Rozpětí odchylek f e mm Obj. č 1075R 12,5 0,01/ , R 12,5 0,005/ , R 12,5 0,001/ , Páčkové úchylkoměry Digitální IP65 s výstupem dat. Patentovaný indukční měřicí systém Analogové 76 eshop.merici-pristroje.cz

79 KOMUNÁLNÍ MĚŘIDLA Výběr od švýcarského výrobce TESA Posuvné měřítko digitální Objednací č. Měřicí rozsah mm mm mm mm Digitální posuvné měřítko IP67 Objednací č. měřicí rozsah kolečko mm mm mm mm Digitální posuvný hloubkoměr IP67 Objednací č. měřicí rozsah Výstup dat mm mm mm mm Digitální třmenový mikrometr Tříbodový digitální dutinoměr IMICRO jednotlivý pro měření průměrů od 3,5 do 300 mm Objednací č. měřicí rozsah Výstup dat mm mm mm mm mm mm mm mm Tříbodový digitální dutinoměr IMICRO v sadě eshop.merici-pristroje.cz Měřicí rozsah Dílčí sada Objednací č. Kompletní sada Objednací č. 3,5-6,5 mm mm mm mm mm mm

80 KOMUNÁLNÍ MĚŘIDLA Výběr od německého výrobce MAHR Digitální posuvné měřítko 16ER bez datového výstupu Digitální posuvné měřítko 16EWR IP67 Objednací č. měřicí rozsah kolečko hloubkoměr mm mm mm mm Digitální posuvný hloubkoměr 30EWR Univerzální posuvné měřítko 16 EWV v sadě Digitální posuvné měřítko 16 EWR s keramickými měřicími plochami Univerzální posuvné měřítko MarCal 18 EWR-V rozsah 300 a 500 mm Měřicí doteky pro vnější měření Digitální posuvná měřítka, hloubkoměry a číselníkové úchylkoměry s integrovaným bezdrátovým přenosem hodnot Měřicí doteky pro vnitřní měření Díky systému i-wi získáte integrovaný bezdrátový přenos hodnot, který nákladově pořídíte za stejnou cenu jako datový kabel. Přenos hodnot je navíc ještě pohodlnější, než při použití kabelu. Jednoduše přenášíte měřené hodnoty bezdrátově přímo do Excelu nebo jako kódy klávesnice do libovolné aplikace v systému Windows eshop.merici-pristroje.cz

81 KOMUNÁLNÍ MĚŘIDLA Mechanické přesné indikátorové úchylkoměry Rozsah měření Dělení stupnice Objednací č. Millimess 1002 ±25 µm 0,5 µm Millimess 1003 ±50 µm 1 µm Millimess 1004 ±0,13 mm 5 µm Millimess 1010 ±0,25 mm 0,01 mm Millimess 1050 ±1,5 mm 0,05 mm Digitální třmenový mikrometr 40EXR rozsah 0 25 mm, bez výstupu dat, obj. č Digitální třmenový mikrometr 40EWR IP65, rozsah 0 25 mm, obj. č Univerzální digitální třmenový mikrometr 40 EWV s neotáčivým vřetenem, rozsah 0 25 mm, obj. č Samostředicí digitální dutinoměr 44EWR jednotlivé pro měření průměrů od 6 do 200 m 44EWR v sadě Objednací č. měřicí rozsah sady mm mm mm mm Multimar. Měřidlo 844 T pro vnější a vnitřní měření. K jednoduchému a univerzálnímu použití při řešení metrologických úloh. Měřicí rozsah od 25 mm do 2575 mm eshop.merici-pristroje.cz 79

82 KOMUNÁLNÍ MĚŘIDLA Výběr od japonského výrobce MITUTOYO Digitální posuvné měřítko Digitální posuvné měřítko IP67 Objednací č. měřicí rozsah výstup dat hloubkoměr mm mm mm mm mm mm mm Objednací č. měřicí rozsah výstup dat mm mm mm mm Digitální posuvný hloubkoměr s výstupem dat Objednací č. měřicí rozsah Objednací č. měřicí rozsah mm mm mm mm mm mm mm Digitální třmenový mikrometr IP 65 s výstupem dat Objednací č. měřicí rozsah mm mm mm mm Třmenový mikrometr IP65 Mikrometr se stoupáním závitu vřetena 2 mm nabízí čtyřikrát rychlejší posuv ve srovnání se standardními mikrometry. ABSOLUTE DIGIMATIC vysoce přesný mikrometr s číslicovým krokem 0,1 µm 80 eshop.merici-pristroje.cz

83 TLOUŠŤKOMĚRY TLOUŠŤKOMĚRY INNOVATEST Europe BV Společnost INNOVATEST byla založena v roce 1890 a má neotřesitelné postavení na trhu s přístroji na testování materiálů, vybavením pro optické měření a obecnými zkušebními přístroji jako jsou měření tvrdosti, drsnosti povrchů, tlouštěk zdí, vibrací a jiné přenosné testovací zařízení. Za posledních 25 let majitelé společnosti investovali značné úsilí do vývoje přístrojů pro měření tvrdosti, díky čemuž se dostali mezi špičky na trhu, přičemž neopomíjeli ani ostatní oblasti. TT-210 přístroj pro měření tlouštěk povlaků, fungující na principu magnetické indukce/vířivých proudech, nabízí jednoduché ovládání, měření na magnetických i nemagnetických materiálech s automatickým rozpoznáním podkladového materiálu, rozsah měření od 0 do 1250 µm, citlivost 0,1 µm a přesnost 3%JR+1µm. Automatické statistické výpočty (průměr, min, max, počet měření, směrodatná odchylka). Definice tolerančního pole s alarmem. Port RS-232 pro výstup na tiskárnu nebo do PC. Paměť na 500 výsledků. CG740 přístroj pro měření tlouštěk povlaků, s přesným vyhodnocením dle SIDSP, nabízí možnost širokého využití díky vyměnitelným sondám pro měření až do tlouštěk 15 mm. Měřicí sonda může být jak vestavěná, tak externí na kabelu. Měření tlouštěk povlaku jak na magnetických, tak na nemagnetických podkladových materiálech s automatickým rozpoznáním podkladového materiálu, které urychluje měření a pomáhá se vyvarovat chybám obsluhy. Přístroj nabízí i kompenzaci teplot pro eliminaci chyb při měření. Velmi přesné definiční křivky charakteristik získané při kalibraci ve výrobě až na 50 testovaných místech. Velká kapacita paměti pro ukládání až výsledků v 10 nebo 100 měřených dávkách. Velký čitelný grafický displej s možností otočení o 180 pro měření sondou vzhůru. Automatické statistické výpočty. Vizuální i akustické varování při nesplnění definovaného tolerančního pole. Vestavěný IrDA port pro přenos dat na tiskárnu nebo do PC. CG500 přístroj pro nedestruktivní měření tlouštěk stěn až do 10 mm u všech nemagnetických materiálů jako jsou plasty, dřevo, sklo, keramika, uhlíková vlákna, lamináty, neželezné kovy apod. Funguje nejen u plastových, hliníkových, skleněných a podobných velkých tabulí, ale i u dutých výrobků jako jsou lahve, plechovky, výlisky apod. Nabízí citlivost 0,1µm a přesnost max 1%JR+20 µm. Umožňuje až 20 měření za sekundu s pamětí až na hodnot. Automatické statistické výpočty. Vizuální i akustické varování při nesplnění definovaného tolerančního pole. Port RS-232 a IrDA port pro výstup na tiskárnu nebo do PC. eshop.merici-pristroje.cz 81

84 PŘENOSNÉ TVRDOMĚRY PŘENOSNÉ TVRDOMĚRY V kategorii přenosných tvrdoměrů s konstrukčním principem dynamické metody najdete přístroje s vestavěnou úderovou sondou, nebo s externí úderovou sondou, namátkou Vám představíme tyto přístroje ze široké nabídky tohoto oboru: TH 180 WIRELESS HARDNESS TESTER jenž se skládá z komfortní vyhodnocovací jednotky s dotykovým displejem a měřicí úderové sondy jednoduše komunikující přes rozhraní Wi-Fi. Nadstandardní přesnost přístroje je specifikována jako +/- 4HL (0.5 % při 800 HL). Přímá konverze do HV, HB, HRC, HRB, HRA, HS. TH 170 přenosný tvrdoměr s vestavěnou hlavicí (opčně různých variant a aplikací) a USB komunikací se softwarem DATAVIEW. Odpovídá DIN a ASTM A 956. Přenosný univerzální tvrdoměr Equotip Prověřený přístroj Equotip 3 kombinuje 30 let zkušeností v oblasti přenosných tvrdoměrů, které nabízejí rozšíření možností a nesrovnatelnou jednoduchost v ovládání. Equotip 3 pracuje pod Windows CE softwarem, včetně automatické korekce úderového směru a konverze do všech stupnic tvrdosti. K přístroji můžeme nabídnout Equolink 3 analyzační software a 7 různých úderových těles zprostředkujících řešení pro velkou šíři aplikací, prováděných dle ASTM A956 a ISO-DIN eshop.merici-pristroje.cz

85 VÁHY KOMPLEXNÍ PROGRAM VAH KERN V programu KERN najdou adekvátní naplnění svých představ o analýze hmotnosti za dostupnou cenu nesporně všichni zákazníci. VÁHY S DOTYKOVÝM DISPLEJEM Nejmodernější váhy s dotykovým displejem a kompletní nabídkou funkcí pro náročné procesy Přesné váhy Analytické váhy Průmyslové váhy Laboratorní váhy Široký výběr vysoce kvalitních laboratorních vah od přesných vah, vah pro stanovení hustoty až po analyzátory vlhkosti. Přesné váhy Analytické váhy eshop.merici-pristroje.cz Analyzátory vlhkosti 83

86 VÁHY KOMPLEXNÍ PROGRAM VAH KERN Průmyslové váhy Série průmyslových vah KERN obsahuje široké spektrum solárních vah, stolních vah, počítacích vah, plošinových vah, vah z ušlechtilé oceli, podlahových a paletových vah, stejně tak jako váhy jeřábové pro průmyslové využití. Stolní váhy Plošinové váhy Počítací váhy Mobilní váhy Podlahové váhy Závěsné váhy, jeřábové váhy Závaží zkušební závaží všech tříd podle OIML přesností (E1 M3) eshop.merici-pristroje.cz

87 ZAKÁZKOVÁ MĚŘENÍ ZAKÁZKOVÁ MĚŘENÍ DÍLŮ A 3D SKENOVÁNÍ PRIMA BILAVČÍK, s.r.o., poskytuje zákazníkům kromě běžných služeb jako poradenství a školení k prodávané technice za účelem co nejdůvěrnějšího seznámení obsluhy a přístroje navzájem, také zakázková měření. Zakázková měření provádíme na vysoce přesných přístrojích: Multisenzorových souřadnicových přístrojích Werth VideoCheck, Werth Flatscope 2D a 3D měření dle výkresové dokumentace Počítačovém tomografu [CT] Werth HV 500 3D skenovaní, rozměrová kontrola, porovnání s CAD daty, inspekce materiálu (NDT) Mobilní 3D technice FARO 3D měření dílů, ustavování přípravků, skenování dílů, objektů, budov, soch nebo celých ulic 3D skenerech Breuckmann 3D skenování a měření tvarově složitých dílů, reverzní inženýrství Laboratorním konturografu Optacom VC 10 EL Měření kontury a drsnosti LaserTRACER od firmy Etalon Kalibrace obráběcích a měřicích strojů Protože disperze našich zákazníků sahá od těžkého až po nejpřesnější a nejnáročnější výrobní spektrum průmyslu, máme již určité zkušenosti s nevšedními typy dílů a rozličnými nároky na přesnost a řadu dalších parametrů. V případě zájmu zákazníka je možno kdykoliv i nezávazně navštívit naši demo laboratoř, kde měření dílů na zakázku probíhá ve standardizovaných laboratorních podmínkách. Zákazník si může vybrat, potažmo nechat doporučit, dle charakteru dílů, na kterém přístroji bude měření probíhat. eshop.merici-pristroje.cz 85

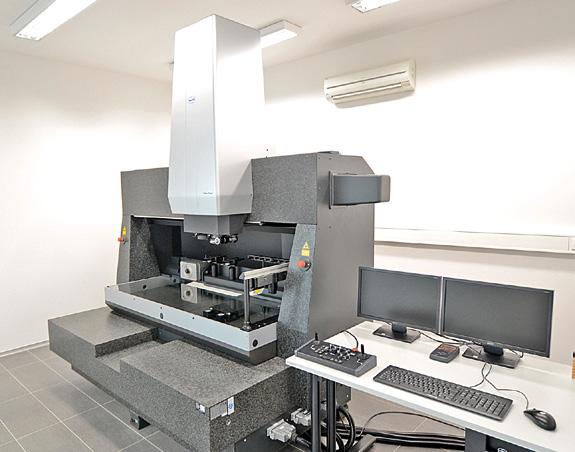

88 ZAKÁZKOVÁ MĚŘENÍ Certifikováno dle ISO 9001 Multisenzorový souřadnicový stroj Werth - VideoCheck IP 1250 disponuje měřicími rozsahy mm, nosnost pracovního stolu je až 150kg a maximální povolená chyba ve 3D je 0,002 mm. Tento unikátní stroj má nejlepší výbavu v celé Evropě! Včetně speciálních snímačů, jako senzorová hlava s volně stavitelnou Werth Zoom optikou (patentováno), kontinuálně skenovací sondou SP600 na indexovatelné hlavě PH10M Renishaw, skenovacím bodovým i liniovým laserem, snímačem kontur a 3D mikrosondou (patentováno) pro měření mikro-geometrií. Pracovní stanice je vybavena horizontální rotační osou s možností upnutí hřídele až do průměru 150 mm. Měřicí software WinWerth zabezpečuje účinnou a jednoduchou činnost systému v módu měření standardních geometrií i obecných ploch či křivek. Profily získané scanningem různými senzory lze vyhodnotit softwarem Werth BestFit 2D/3D, který porovnává aktuální konturu vůči CAD nominálním datům, nebo s patentovaným programem Werth ToleranceFit, který velkoryse využívá šířky pásma tolerančních mezí bez vlivu nominálního profilu. Tak je možné funkční vyhodnocení aktuálně měřeného obrysu kompletně odpovídajícího povolenému tolerančnímu poli. Součástí této služby je zpracování numerických měrových protokolů s případným exportem do šablony tabulkového procesoru MS Excel s protokolem prvního kusu dle VDA 6.1, SPC zpracování dat nebo grafickonumerické reporty v případě komparace dle CAD modelům. Naše laboratoř nabízí i služby 3D skenování a pro tyto účely je vybavena špičkovým digitalizačním zařízením společnosti Breuckmann GmbH. Aktuálně disponujeme nejpřesnějším modelem stereoscan, který díky svým parametrům umožní přesnou rozměrovou kontrolu, s nejistotou měření v řádu tisícin milimetru, nebo vytváří ideální podkladová 3D data pro tvorbu CAD modelů metodou reverzního inženýrství. Tyto služby naše firma rovněž nabízí a pro tyto účely využíváme nejprodávanější a jediný parametrický CARE software na trhu Geomagic Design X eshop.merici-pristroje.cz

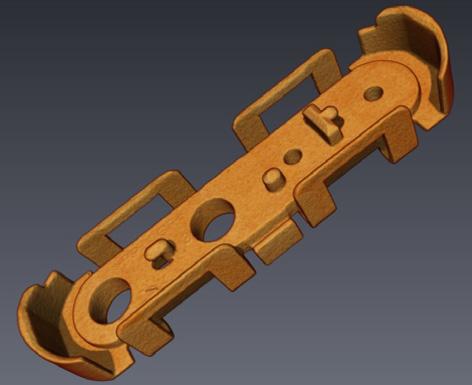

89 ZAKÁZKOVÁ MĚŘENÍ Novinkou v našem portfoliu měřicích přístrojů dostupných pro externí měření je multisenzorový souřadnicový měřicí přístroj se senzorem pro počítačovou tomografii Werth Tomoscope HV 500. Zařízení obsahuje nejenom senzor pro počítačovou tomografii, ale i vysoce přesnou kontaktní sondu pro automatickou korekci dat k dosažení maximální možné přesnosti. Technické specifikace: Max. urychlovací napětí zářiče: 300 kv Max. výkon zářiče: 300 W Rozlišení detektoru: pix. Plocha detektoru: mm Maximální měřicí rozsah: D = 500 mm, L = 710 mm Maximální váha měřeného dílu: 75 kg Maximální měřicí odchylka CT snímače [MPE]: (4,5 + L/75) μm Extra: Rastrová tomografie, ROI, skenovací doteková sonda Váha přístroje: 14,5 tun Zakázkové měření na počítačovém tomografu (CT) Využití přístroje: Komplexní rozměrová kontrola veškerých geometrií dle norem ISO 1101 nebo ASME 14.5 Měření vnitřních geometrií a nedosažitelných prvků nedestruktivní měření (např. skryté hrany, nedotoky, vnitřní odchylky) 3D-komparace nominálních a aktuálních dat jako 3D-zobrazení odchylek sítě bodů vůči CAD-modelu Detekce a analýza materiálů, trhlin, dutin, vměstků, funkční analýzy, separace materiálů dle hustoty Vytváření CAD-dat z měřené sítě bodů reverzní inženýrství Kombinace měření s výpočtovou tomografií a dalšími senzory v jedné měřicí sekvenci pomocí software WinWerth Datový výstup: 2D rentgenové snímky (pixely) 3D objemová grafika (voxely) 3D mračna bodů, trojúhelníkové sítě (STL) 3D podklady pro reverzní inženýrství -> modely (STEP/IGES) 2D, 3D výstupy, animace z vizualizačního software Avizo Fire (NDT analýza) eshop.merici-pristroje.cz 87

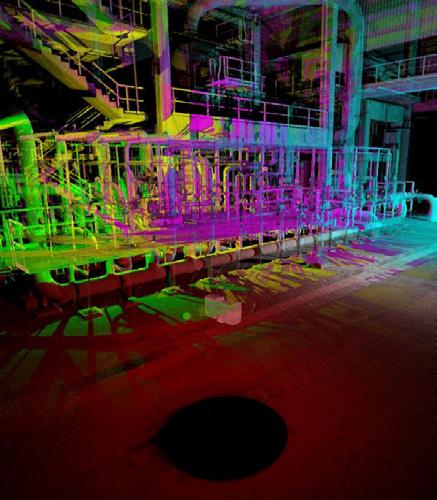

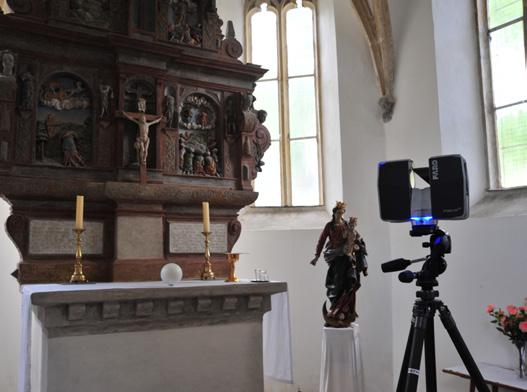

90 ZAKÁZKOVÁ MĚŘENÍ 3D digitalizace S ohledem na široký záběr naší laboratoře poskytujeme nejen služby v oblasti průmyslu a metrologie, ale také provádíme služby v oblasti 3D digitalizace, například v těchto oborech: ARCHEOLOGIE ARCHITEKTURA ZÁCHRANA KULTURNÍHO DĚDICTVÍ RESTAURÁTORSKÁ ČINNOST STAVEBNICTVÍ TĚŽBA (POVRCHOVÉ DOLY, KAMENOLOMY) FACILITY MANAGEMENT KRIMINALISTIKA A FORENZNÍ VĚDY REKLAMA MODELÁŘSTVÍ 88 eshop.merici-pristroje.cz

91 ZAKÁZKOVÁ MĚŘENÍ 3D digitalizace Naše laboratoř je vybavena skenery FARO FOCUS 3D X Série a skenerem FARO Freestyle 3D, s kterými jsme schopni standardně skenovat velké prostory a objekty od 0,5m 3 po skeny fasád a interiérů celých budov a to v milimetrové přesnosti. Provádíme nejenom služby související se sběrem dat u zákazníka, ale také zpracování těchto dat do finálních modelů. Pro tyto služby využíváme celou řadu specializovaných softwarů, které také školíme a prodáváme. Technické specifikace skeneru FARO FOCUS 3D X330: Dosah skeneru: 0,6 330 metrů Rychlost snímání: bodů/sek. až 1,5 1,5 mm Barevný záznam: až 70MPix na jeden 3D sken Váha skeneru: 5,5 kg i s baterií Ovládání skeneru: WIFI nebo dotykově přes LCD eshop.merici-pristroje.cz 89

92 ZAKÁZKOVÁ MĚŘENÍ MĚŘICÍ PROTOKOLY Ukázka měřicích protokolů ze softwaru WinWerth pro díly měřené na multisenzorovém souřadnicovém měřicím přístroji Werth: Automatický výstup číselných hodnot do sešitu Excel, 2D grafický protokol, 2D BestFit porovnání s nominálními daty, 3D porovnání s nominálními CAD daty eshop.merici-pristroje.cz

93 ZAKÁZKOVÁ MĚŘENÍ MĚŘICÍ PROTOKOLY Ukázka měřicího protokolu dílu nasnímaného 3D skenerem Breuckmann. Nasnímaný tvar je srovnán s nominálním CAD modelem a pomocí barevné škály jsou zobrazeny 3D odchylky. Samozřejmostí jsou i pohledy s kótami a vyhodnocení v řezech jak je díl zakótován na zákaznickém výkresu. Výsledky jsou zobrazeny jak formou barevných obrázků, tak textově formou tabulek. Výhodou vyhodnocení 3D skenerem je obrovské množství nasnímaných bodů v celých plochách oproti kontaktnímu měření, kde jsou sejmuty jen body kde se dotkla sonda. Ideální použití je hlavně tam, kde jsou tvary dílců složeny z obecných ploch a kontaktní metodou je nemožné je kvalitně nasnímat. Takto nasnímaný tvar je i nejlepším podkladem pro kvalitní reverzní inženýrství. eshop.merici-pristroje.cz 91

94 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ PRIMA BILAVČÍK, S.R.O. Č AKREDITOVANÁ ČESKÝM INSTITUTEM PRO AKREDITACI, O.P.S. DLE NORMY ČSN EN ISO/IEC Kalibrační laboratoř PRIMA BILAVČÍK, s.r.o. je nástupkyní Akreditované kalibrační laboratoře Petr Bilavčík- PRIMA. Laboratoř je vybavena nejmodernějším měřicím vybavením pro kalibrace měřidel v oborech délka, úhel, teplota, tlak, vlhkost, moment síly, hmotnost, což společně s dostatečně vyškoleným a zkušeným personálem dává záruku provádění kalibračních služeb v té nejvyšší kvalitě. Veškerá měřidla použitá při kalibracích, jsou navázána na primární etalony národních laboratoří eshop.merici-pristroje.cz

95 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Akreditovaná KALIBRAČNÍ LABORATOŘ PRIMA BILAVČÍK, s.r.o. č V roce 2003 naše kalibrační laboratoř prošla úspěšně akreditačním procesem, který provedl Český institut pro akreditaci dle mezinárodně uznávané normy ČSN EN ISO/IEC a od je oprávněna používat pro svou činnost v uvedeném rozsahu označení Akreditovaná kalibrační laboratoř č Každý rok pak naše laboratoř na základě požadavků zákazníků rozšiřovala svůj rozsah akreditace tak, že v současné době patří mezi největší kalibrační laboratoře v České republice a na Slovensku jak co do rozsahu, tak i v objemu provedených kalibrací. Kalibrace prováděné ve stálé laboratoři kalibrace prováděné na nejpřesnějších měřicích zařízeních a pomocí etalonů s minimální nejistotou měření. Kalibrace prováděné v prostorách zákazníka kalibrace prováděné na nepřenositelných měřidlech pomocí etalonů, které jsou navázány na nejlepší laboratoře v daném oboru měření. Kalibrace prováděné v mobilní laboratoři kalibrace prováděné v prostorách zákazníka s minimalizací času vyjmutí měřidla z výrobního procesu při zachování laboratorních podmínek při kalibracích. eshop.merici-pristroje.cz 93

96 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Kalibrace měřidel v oboru měření délka a úhel DÉLKOMĚR MAHR V prostorech kalibračních laboratoří je nově nainstalován délkoměr Precimar 828 CiM 1000 pro velmi přesné měření délek, který je jediný v celé České republice. Jedinečný délkoměr Precimar 828 CiM 1000 poskytuje komparační měření na základě Abbeho principu s horizontálním základním ložem (Granit s vysokou homogenitou a tuhostí). Mezi další skvělé vlastnosti tohoto délkoměru patří jedinečně malá nejistota měření pro přesné měření délek a správu měřidel, 100% dodržení Abbeho komparačního principu, softwarem řízené měření, které je zvláště vhodné pro tenkostěnné díly a zařízení, a v neposlední řadě také vysoká flexibilita rozsahu použití a patentovaný postup měření. Díky všem těmto vlastnostem je měření délek velmi rychlé a hlavně spolehlivé. Minimální nejistotu měření zaručuje aerostatické vedení všech suportů uložených na loži stroje, pohyblivé uložení měřicí pinoly přes pružinový paralelogram bez vůle a tření, elektronická regulace měřicí síly a automatické najetí. Subjektivní vlivy obsluhy a kolize s kontrolovaným objektem jsou díky těmto vlastnostem co nejvíce eliminovány. Pomocí délkoměru se mohou měřit kalibry hladké a závitové vnější i vnitřní, koncové měrky, kuželové závitové kalibry vnější i vnitřní a další měřidla. 94 Důležité vlastnosti délkoměru Precimar 828 CiM 1000 Nejistota měření MPE E1 (0,055+L/1500)µm Opakovatelnost <0,03 µm Měřící rozsah vnější (0 1000) mm Měřící rozsah vnitřní (0,5 845) mm Přímé měření 300 mm Druh provozu motorický CNC eshop.merici-pristroje.cz

97 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Kalibrace měřidel v oboru měření délka a úhel Provádíme kalibrace téměř všech druhů komunálních měřidel (posuvná měřidla, mikrometrická měřidla, dutinoměry, pasametry, mikropasametry, čárková měřítka, úhloměry) pomocí etalonů a měřicích zařízeních, které jsou prověřeny dlouholetou praxí a lze tedy dosahovat vysoké přesnosti měření. Kalibraci číselníkových úchylkoměrů, páčkových úchylkoměrů, digitálních úchylkoměrů, inkrementálních a induktivních snímačů provádíme i na plně automatickém zkušebním stroji od firmy STEINMEYER. Tento přístroj umožňuje kontrolu v libovolných měřicích bodech a tato kontrola splňuje požadavky všech známých norem. V rozsahu 100 mm, a při rozlišení 0,01 μm je chyba přístroje (0, L 10-6 ) μm. Kalibraci etalonů drsnosti provádíme pomocí laboratorního přístroje MarSurf XR 20 od firmy Mahr. Pomocí software lze vyhodnocovat parametry jako R-profil, P-profil a W-profil dle aktuálně platných norem ISO / JIS, normy MOTIF (ISO 12085), normy ISO Tento software obsahuje filtr profilu dle DIN EN ISO 11562, zvláštní filtr dle DIN EN ISO , zvláštní filtr K1. Charakteristiky tohoto přístroje umožňují dosahovat minimálních nejistot měření. Pro kalibraci drsnoměrů je laboratoř vybavena třemi skleněnými geometrickými etalony drsnosti a etalonem vrypu. Kalibraci jedno až tříosých měřicích strojů a měření rovinnosti příměrných desek a přímosti příměrných pravítek provádíme pomocí laserinterferometru XL 80 od f. Renishaw s přesností až 0,01 µm. Prostorovou kalibraci souřadnicových měřicích strojů a obráběcích strojů pomocí přístroje LaserTRACER od firmy ETALON s prostorovou přesností 0,2 µm + 0,3 µm/m. Kalibrace jedno až tříosých měřicích zařízení dotekových, optických, skenovacích a multisenzorových provádíme pomocí precizních etalonů, jako jsou kontrolní měřítka do 400 mm, koncové měrky do 1000 mm, kalibrační tyče s koulemi až do 1500mm, stupňové měrky do délky 1000 mm, multisenzorové koule, etalon pro nastavení telecentrického osvitu. Při kalibracích jsou ovlivňující veličiny snímány kontinuálně. Kalibrace úhelníků, kalibrů, tvarových šablon a tvarových měřidel provádíme pomocí souřadnicových strojů Werth a FARO. eshop.merici-pristroje.cz 95

98 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Kalibrace měřidel teploty, tlaku a vlhkosti Teplota Velmi nízký tlak Tlak Vlhkost ( ) C (0, ) Pa ( ) bar (10 95) % r. v. U nás v laboratoři, nebo přímo ve Vaší firmě bez nutnosti delší odstávky zařízení, nebo také za plného provozu provádíme kalibraci teploty, ale také tlaku, velmi nízkého tlaku a vlhkosti. V oblasti kalibrace teploty, tlaku, vlhkosti máme víc jak desetileté zkušenosti s praxí jak u Vás u zákazníka, tak i ve stálých prostorách našich laboratoří. KALIBRACE PROVÁDÍME VE VŠECH ODVĚTVÍCH PRŮMYSLU: Automobilový Plastikářský Gumárenský Potravinářský Farmaceutický Vodárenský Stavebnictví Strojírenství Atd ROZSAH KALIBRACE TEPLOTY A MĚŘIDEL TEPLOTY ( ) C S ROZLIŠENÍM 0,0001 C A S PŘESNOSTÍ AŽ 0,003 C Provádíme kalibrace: digitální a analogové teploměry různých typů a provedení bezkontaktní teploměry, pyrometry, infrateploměry snímače teploty všech druhů i atypické čidla termoelektrické články, odporové teploměry regulátory, pece, komory, sterilizátory, lázně záznamníky teploty, dataloggery, převodníky teploty proudové i napěťové kalibrace měřicích řetězců teploty na technologických zařízeních, linkách, vstřikovacích lisech, vytlačovacích strojích homogenitu teplotního pole daného zařízení až v devíti bodech ROZSAH KALIBRACE VLHKOSTI A MĚŘIDEL VLHKOSTI (10 95) % R.V. S ROZLIŠENÍM 0,1 % R.V. A PŘESNOSTÍ 2,7 % Provádíme kalibrace: snímače a měřidla vlhkosti vlasové vlhkoměry, psychrometry vlhkostní a klimatické komory měření vlhkosti v prostoru záznamníky vlhkosti, atd 96 eshop.merici-pristroje.cz

99 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ ROZSAH KALIBRACE TLAKU A MĚŘIDEL TLAKU MĚŘICÍ ROZSAH OD 0,1 MPa DO 100 MPa S PŘESNOSTÍ 0,025% Z MĚŘENÉHO ROZSAHU Přetlak, podtlak, absolutní tlak, diferenční tlak, kombinované měřidla Všechny mezinárodně uznávané jednotky tlaku (bar, mbar, hpa, psi, inhg, cmhg, mmhg, MPa, kpa, Pa, mh20, cmh20, mmh20, inh20, kg/cm 2 ) Provádíme kalibrace: deformační tlakoměry všech druhů a provedení manovakuometry číslicové tlakoměry s digitální i analogovou indikací snímače a převodníky tlaku: s proudovým výstupem (4 20 ma, ) s napěťovým výstupem (1, 2, 5, 10V, ) s výstupem v digitálním formátu (RS232, ) měřicí řetězce tlaku (snímač-vedení-zobrazovací jednotka) provádíme justování a opravy měřidel tlaku dle možnosti MĚŘICÍ ROZSAH OD 0,01 Pa DO 2 kpa S PŘESNOSTÍ OD 0,1 % Z PŘEČTENÉ HODNOTY ±1 DIGIT. Provádíme kalibrace: snímače rozdílu tlaků i mezi jednotlivými prostory laminární průtokoměry snímače rychlosti proudění plynů objemové průtokoměry. Kalibrujeme přístroje a měřidla použité v systémech automatizace budov, kontrola stavu přetlaku či podtlaku mezi jednotlivými prostory a místnostmi, dále tlakovou ztrátu za vzduchovými filtry, rozdíl tlaků mezi sáním a výtlakem ventilátoru, na výměnících vzduchotechnických jednotek apod. VEŠKERÉ NÁMI POUŽÍVANÉ MODERNÍ PŘÍSTROJE JSOU NAVÁZÁNY NA NÁRODNÍ ETALONY Poskytujeme také poradenství v oblasti měření teplot, tlaků a vlhkosti s možností nákupu měřidel přímo u nás dle Vaší specifikace požadavku na měřidlo. Vynasnažíme se Vám vyjít co nejvíce vstříc co do technických tak i časových požadavků s minimální časovou prodlevou odstávky procesu či výroby. KALIBRACE PROVÁDÍME NEJENOM U NÁS V LABORATOŘI, ALE TAKÉ U VÁS U ZÁKAZNÍKA eshop.merici-pristroje.cz 97

100 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Kalibrace hmotnosti a momentového nářadí KALIBRACE HMOTNOSTI KALIBRACE VAH Kalibrace vah provádíme v rozsahu od 1 mg do 300 kg s velkou přesností. Jedná se o zjištění odchylek vážení daných vah. Váhy laboratorní, analytické, lékařské, stolní váhy, podlahové, počítací, mobilní, váhy závěsné, napříč všemi odvětvími průmyslu. KALIBRACE ZÁVAŽÍ Provádíme kalibraci závaží od 1 mg do 20 kg, (F1, F2, M1, M2, M3). Ke kontrole nebo interní kalibraci ve firmě byste měli vždy používat závaží, na která se můžete spolehnout a kterým můžete věřit. Pouze kalibrovaná závaží Vám zaručují přesnou hodnotu hmotnosti. Kalibrace závaží znamená stanovení jejich přesné hmotnosti porovnáním mezi referenčním a testovacím závažím. KALIBRACE MOMENTOVÉHO NÁŘADÍ Využijte služeb naší akreditované kalibrační laboratoře v oblasti kalibrace momentového nářadí, jako jsou např. momentové klíče, momentové šroubováky a indikační přístroje v rozsahu od 1 Nm do 1000 Nm podle platných norem s měřící schopností kalibrace 0,25 % měřené hodnoty. Při kalibracích máme možnost použít až šesti přesných momentových snímačů. Provádíme kalibraci úhlu natočení momentového nářadí s měřící schopností kalibrace 0,32 podle normy VDI 2648 jako jediní v České republice. Úhel natočení momentových klíčů jsme schopni měřit v rozsahu od 0 do 270. Pro měření a archivaci naměřených dat používáme originální měřící program, který umožňuje vyhodnocovat všechny požadované parametry. Všechna měření jsou prováděna minimálně v souladu všech platných norem a v případě požadavků lze provést měření momentu nebo úhlu natočení v libovolném místě stupnice, počet opakování měření z důvodu automatizace kontrolního přístroje lze zvolit i výrazně vyšší. Kalibrace momentového nářadí provádíme jak u nás v laboratoři, tak i přímo u zákazníka v naší MOBILNÍ KALIBRAČNÍ LABORATOŘI. Provádíme také servis většiny renomovaných výrobců momentového nářadí a justáž mechanických i elektronických klíčů eshop.merici-pristroje.cz

101 AKREDITOVANÁ KALIBRAČNÍ LABORATOŘ Novinky Tak jako každý rok, tak i tento rok rozšiřujeme rozsah kalibrací v naší laboratoři o nové veličiny a obory. ROZŠÍŘENÍ KALIBRACÍ V OBORU DÉLKY Kalibrace měřidel nejpřesnějším délkoměrem v ČR, Precimar 828 CiM 1000 s nejistotou měření až (0,055+L/1500) μm v rozsahu (0 1000) mm. Kalibrace souřadnicových měřicích strojů a obráběcích strojů pomocí přístroje Etalon LaserTracer a kalibrace 3D optických systémů. ROZŠÍŘENÍ KALIBRACÍ V OBORU TEPLOTY Kalibrace teplot v rozsahu od -100 C do 1600 C s rozlišením 0,0001 C a s přesností až 0,003 C PROVÁDĚNÍ KALIBRACÍ V OBORU ELEKTRICKÝCH VELIČIN A FREKVENCÍ V ROZSAHU Napětí DC 1 nv 1050 V 4 ppm AC 0,1 uv 1000 V 150 ppm Proud DC 0,1 pa 30 A 7 ppm AC 0,1 na 30 A 300 ppm Odpor 10 nohm 1 TOhm 8 ppm Frekvence napětí a proudu AC 1 Hz 1 MHz 5 ppm Kalibraci provádíme jak u Vás u zákazníka, tak i ve stálých prostorách laboratoří. PROVÁDÍME KALIBRACE PŘENOSNÝCH, TAK I STOLNÍCH MĚŘIDEL: Analogových měřicích přístrojů Digitálních měřicích přístrojů Multimetrů s rozlišením do 8 1/2 digitu Revizních přístrojů Čítačů Ke své práci byste měli používat pouze měřidla, na která se můžete spolehnout. Jen zkalibrované měřidlo Vám zaručí přesnou hodnotu. eshop.merici-pristroje.cz 99

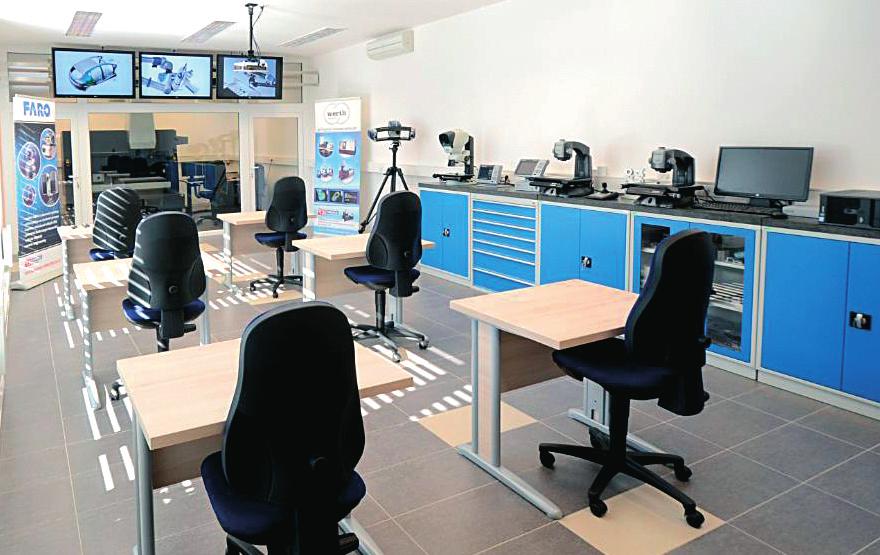

102 PRIMA AKADEMIE PRIMA AKADEMIE Vzdělávání, odborná školení, semináře Zájemcům o vzdělávání a prohlubování znalostí v oblasti metrologie a měření nabízíme odborná školení a dle potřeb firem organizujeme školení na míru, semináře a další výukové aktivity včetně praktických. Realizujeme i firemní školení zaměřené na normalizaci, typizaci a nezbytnou komunikaci mezi konstrukcí, technologií, výrobou a kvalitou. Zájemci si mohou vybrat i z rekvalifikačních kurzů. Z rekvalifikačních kurzů nabízíme: 1. Podnikový metrolog 2. Kontrolor strojírenských výrobků 3. Programátor a obsluha měřicích přístrojů Proč se vyškolit v PRIMA AKADEMII? Umožníme vám držet krok s nejnovějšími měřicími, vyhodnocovacími a kontrolními metodami Školení provádí zkušení lektoři Ušetříme váš čas, který byste jinak věnovali samostudiu Po úspěšném ukončení absolventi obdrží certifikát. Plánujeme také školení na míru, tzn. přizpůsobit školení zájemcům, aby si mohli vybrat z jednotlivých částí kurzů témata, které jim vyhovují. Tím budou mít zájemci 100% jistotu, že kurz odpovídá jejím potřebám a doplní si znalosti v potřebné oblasti. 100 Náplň jednotlivých oblastí: 1. Podnikový metrolog rekvalifikační kurz 1.1. Úvod do metrologie Základní terminologie v metrologii Metrologické instituce Metrologický zákon Podstata, účel, řád podnikové metrologie Využití PC v metrologii, Metrologické laboratoře 1.2. Úvod do měření Používané jednotky Princip měřidel, zásady měření Základní principy měření Délková měřidla 1.3. Kalibrace 1.4. Chyby měření Chyby měření Nejistoty měření Praktická cvičení výpočty nejistot 1.5. Měřidla Měřidla délek, tlaku, teploty, tvrdosti, hmotnosti Kontrolní a třídicí automaty, měřicí stanice, odměřovací systémy Přímá a nepřímá metoda, kalibry závitové, válečkové, kuželové Měření malých a velkých rozměrů, měření rovinného úhlu Praktická cvičení měření 2. Kontrolor strojírenských výrobků rekvalifikační kurz 2.1. Určení vhodné měřicí metody a vhodné měřicí a kontrolní prostředky dle výkresu obrobku Úvod do měření Používané jednotky Základní principy měření Praktická ukázka měření Chyby měření Metrologie význam, zákon o metrologii, základní pojmy, kalibrace, návaznost měřidel Nejistota měření a její vyjadřování Nejistota typu B-zdroje, rozložení, závislost jednotlivých zdrojů, výpočet Celková nejistota měření Praktické cvičení nejistot 2.2. Měření délkových rozměrů a rozměrů geometrického tvaru pomocí posuvného měřítka, mikrometru, mezních kalibrů včetně kontroly jakosti povrchu Základní principy měřidel Měření délky Měřící metoda přímá, nepřímá Měření ozubených kol Měření malých a velkých rozměrů, měření rovinného úhlu jednotky, měřidla, metoda kontroly eshop.merici-pristroje.cz

103 PRIMA AKADEMIE 2.3. Vyhodnocení včetně dodržování úchylek tvaru a vzájemné polohy na výrobcích Makrogeometrie povrchu 2.4. Využití bezdemontážních diagnostických metod při posuzování technického stavu strojů a zařízení Terminologie Princip údržby Bezdemontážní diagnostické metody 2.5. Práce se základními diagnostickými přístroji a podmínkami pro jejich použití Diagnostické přístroje Využití diagnostických přístrojů 2.6. Vyhodnocení technického stavu včetně postupu odstranění zjištěných závad na základě výsledků diagnostických měření Diagnostika hřídelů Diagnostika ložisek Diagnostika převodů Diagnostika multiparametrická Diagnostika pohonných jednotek a dalších strojních systémů 2.7. Účelné využívání diagnostické techniky a metody jako prostředku racionalizace a zkvalitnění servisních a opravárenských prací Diagnostika v praxi 3. Programátor a obsluha měřicích přístrojů rekvalifikační kurz 3.1. Úvod do měření Úvod do měření Používané jednotky Soustavy souřadnic 2D a 3D Geometrické prvky Úvod do konstruování 3.2. Měření na měřicích přístrojích Typy a popis měřicích přístrojů Příprava měření temperace, upínání výrobku Principy měření na měřicích přístrojích Kalibrace měřicích přístrojů 3.3. Chyby měření Úvod do statistiky Chyby měření včetně výpočtu nejistot měření 3.4. Úvod do jakosti Úvod do jakosti Tvorby protokolů 3.5. Programování Úvod do programování Tvorba programu Programovací jazyk dmis kód Úprava programu Programování a měření s modelem Použití podprogramů Proměnné v programování Podmínky v programech 3.6. Speciální měření Měření závitů Měření ozubených kol Měření rovinného úhlu Pro firmy tyto kurzy upravujeme podle jejich žádostí a také provádíme školení dle potřeby jednotlivých firem, např. školení tolerance tvaru, orientace, umístění a házení, školení struktury povrchu atd. eshop.merici-pristroje.cz 101

104 PRIMA AKADEMIE OSNOVY ŠKOLENÍ STRUKTURA POVRCHU Úvod do drsnosti Jakost povrchu Mezní vlnové délky Parametry drsnosti Snímací hroty Etalony drsnosti Zásady měření TOLERANCE TVARU A POLOHY Úvod do konstruování Geometrické prvky Druhy uložení Soustava jednotného hřídele jednotné díry Odchylky, tvaru, polohy, směru a házení Vyhodnocovací metody OBSLUHA MĚŘICÍCH PŘÍSTROJŮ Úvod do měření Používané jednotky Upínání výrobků Měřidla a měřicí přístroje Principy měření na měřicích přístrojích Měření rovinnosti Analýza nejistot SMS Kalibrace měřidel METROLOGIE I Úvod do metrologie Řízení podnikové metrologie Kalibrace a ověřování měřidel Návaznost měřidel Nejistoty měření obecný postup výpočtu Shoda se specifikacemi, požadavky na měřidla TECHNICKÁ DOKUMENTACE A MĚŘENÍ Měření a kótování omezení, důsledky Druhy norem Metody promítání Základny Všeobecné nepředepsané tolerance Značení drsnosti Kótování hran neurčitých tvarů METROLOGIE II Legislativa metrologie (zákony, vyhlášky) Řízení metrologie v ČR, SR Chyby měření, nejistoty měření Kalibrační postup obecný, validace KP Ovlivňující veličiny při kalibraci délkových měřidel Metrologické laboratoře požadavky Nejistoty měření praktický výpočet Prohlídka kalibračních laboratoří eshop.merici-pristroje.cz

105 SYSTÉM MANAGEMENTU JAKOSTI ČSN EN ISO 9001:2009 eshop.merici-pristroje.cz 103

106 Prima informuje ZPŮSOBILOST MĚŘICÍHO PROCESU V zásadě jde při kontrole způsobilosti měřicího procesu o porovnání dosažitelné nejistoty měření včetně všech vlivů. Hlavní postupy k určení nejistoty měření a vyhodnocení způsobilosti měřicího procesu jsou popsány v německé normě VDA směrnice 5. Dále jsou v normě VDI/VDE 2617 obsaženy obdobné informace, především se zaměřením na souřadnicovou měřicí techniku. Pro zajištění způsobilosti měřicího procesu musí být nejistota měření významně menší, než odpovídající tolerance rozměru. Všeobecně se vyžaduje pro způsobilost procesu měření poměr 1 : 10. U rozměrů s velmi úzkou tolerancí se však musí někdy udělat ústupky. Je nutno dát pozor, aby výrobní tolerance ležela v blízkosti nejistoty měření a byla nižší než tolerance ve výkresu (DIN EN ISO ). Při nízké kvalitě měřicí techniky se proto musí klást vyšší požadavky na stabilitu a přesnost výrobního procesu. Dodatečné výrobní náklady mohou výrazně překročit vícenáklady na nákup moderního multisenzorového souřadnicového měřicího stroje. Nejistota měření příslušných procesů měření hraje významnou roli především na rozhraní mezi subdodavatelem a odběratelem. Subdodavatel musí snížit toleranční meze, které má dodržovat a garantovat nejistotu měření svých souřadnicových měřicích strojů. Odběratel musí zase rozšířit toleranci o nejistotu měření svých strojů nainstalovaných v oddělení vstupní kontroly zboží (obr. 1). Protože nemůže subdodavatele zatěžovat svou vlastní nejistotou měření, smí reklamovat teprve tehdy, když se překročí tyto rozšířené mezní hodnoty. Především při příliš velké nejistotě měření u odběratele to může vést k rozporu: Odběratel musí dát pokyny svému oddělení kontroly kvality, aby dílce, u kterých naměří určité překročení mezí, sice přebralo, ale dále nepoužilo. To platí dokonce i tehdy, když měřicí stroj v oddělení vstupní kontroly vykazuje stejnou nebo nižší nejistotu měření jako měřicí stroj subdodavatele. Aby se tomu zabránilo, měl by odběratel předepsat subdodavateli užší toleranci. Obr. 1: Porovnání vlivu rozličných nejistot měření podle ISO K tomu se zavádí pojem smluvní tolerance. Z toho vyplývá následující řetězec tolerancí: Smluvní tolerance = specifikovaná tolerance nejistota měření odběratele Výrobní tolerance = smluvní tolerance nejistota měření subdodavatele Za těchto podmínek je zajištěno, že jsou smluvní podmínky jednoznačně definovány a dají se kontrolovat. Příklad pro tento případ je znázorněn na obrázku 2. Je znázorněno, že tolerance pro subdodavatele je snížena na smluvní toleranci, aby mohl odběratel všechny díly, které subdodavatel propustí jako splňující toleranci, přijmout bez ústupků v zajištění kvality. Protože tímto postupem mohou vzniknout vyšší náklady, vzniká požadavek na dostatečně přesnou souřadnicovou měřicí techniku jak u subdodavatele, tak i pro oddělení kvality zákazníka. Obr. 2: Omezení tolerance pro subdodavatele k zajištění specifikované tolerance odběratele eshop.merici-pristroje.cz

107 KDE NÁS NAJDETE PRIMA BILAVČÍK, s.r.o. 9. KVĚTNA UHERSKÝ BROD ČESKÁ REPUBLIKA tel.: fax: Uherský Brod Dne jsme oficiálně otevřeli nové školicí středisko, které slouží pro odborníky, kteří se chtějí vyškolit v oboru metrologie a s tím další související školení. Budova, která je přínosem nejen pro metrologii, ale i pro město, získala čestné uznání v prestižní soutěži Stavba roku 2013 Zlínského kraje. Ve věži se nachází první brodská zvonkohra, která se stejně jako budova samotná přiřadila k dalším zajímavým místům Uherského Brodu. eshop.merici-pristroje.cz

108 PRODEJ SERVIS ŠKOLENÍ KALIBRACE PORADENSTVÍ Dílenská a komunální měřidla Souřadnicové měřicí stroje Mikroskopy a profilprojektory Konturografy, kruhoměry, drsnoměry Počítačová tomografie Software, služby PRIMA nákup na PRIMA e-shopu eshop.merici-pristroje.cz PRIMA BILAVČÍK, s.r.o. Akreditovaná kalibrační laboratoř 9. KVĚTNA UHERSKÝ BROD ČESKÁ REPUBLIKA tel.: fax: info@primab.cz 9. KVĚTNA UHERSKÝ BROD ČESKÁ REPUBLIKA tel.: fax: kalibrace@primab.cz Zastoupení na Slovensku office@primab.cz mobil: eshop.merici-pristroje.cz
