1 Nové DESIGO V5 Flexibilní a energeticky účinné 1

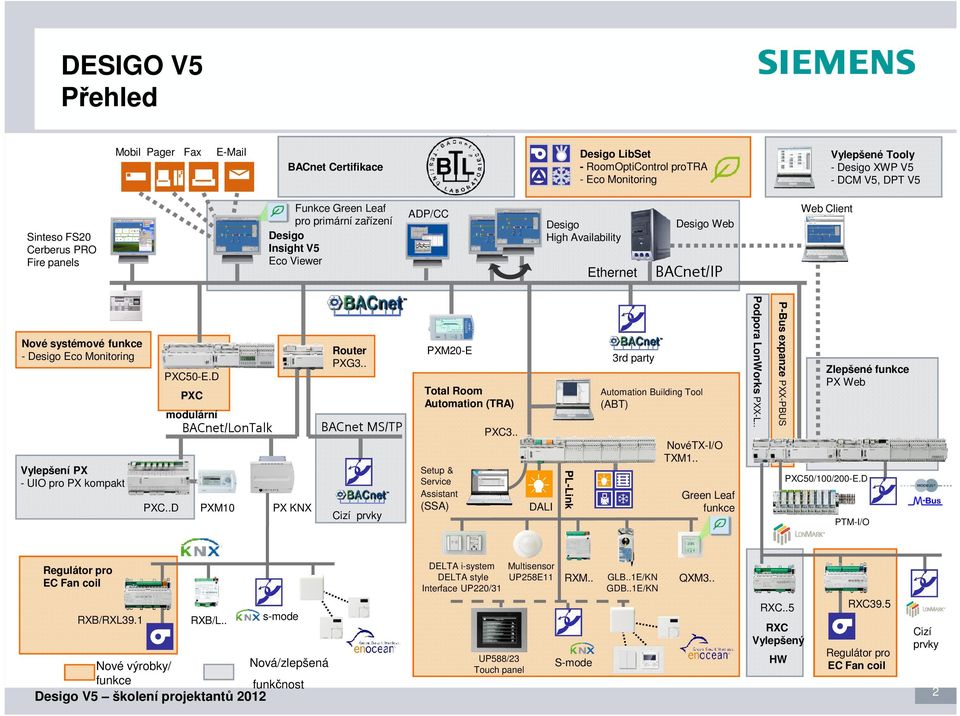

2 DESIGO V5 Přehled Mobil Pager Fax BACnet Certifikace Desigo LibSet - RoomOptiControl protra - Eco Monitoring Vylepšené Tooly - Desigo XWP V5 - DCM V5, DPT V5 Sinteso FS20 Cerberus PRO Fire panels Funkce Green Leaf pro primární zařízení Desigo Insight V5 Eco Viewer ADP/CC Desigo High Availability Desigo Web Ethernet BACnet/IP Web Client Nové systémové funkce - Desigo Eco Monitoring Vylepšení PX - UIO pro PX kompakt PXC..D PXC50-E.D PXC modulární BACnet/LonTalk PXM10 PX KNX Router PXG3.. BACnet MS/TP Cizí prvky PXM20-E Total Room Automation (TRA) Setup & Service Assistant (SSA) PXC3.. DALI PL-Link 3rd party Automation Building Tool (ABT) NovéTX-I/O TXM1.. Green Leaf funkce Podpora LonWorks PXX-L.. P-Bus expanze PXX-PBUS Zlepšené funkce PX Web PXC50/100/200-E.D PTM-I/O Regulátor pro EC Fan coil RXB/RXL39.1 RXB/L.. s-mode Nové výrobky/ Nová/zlepšená funkce funkčnost DELTA i-system DELTA style Interface UP220/31 UP588/23 Touch panel Multisensor UP258E11 RXM.. S-mode GLB..1E/KN GDB..1E/KN QXM3.. RXC..5 RXC Vylepšený HW RXC39.5 Regulátor pro EC Fan coil Cizí prvky 2

3 Desigo V5 Automatizační úroveň - Desigo PX a TX March,

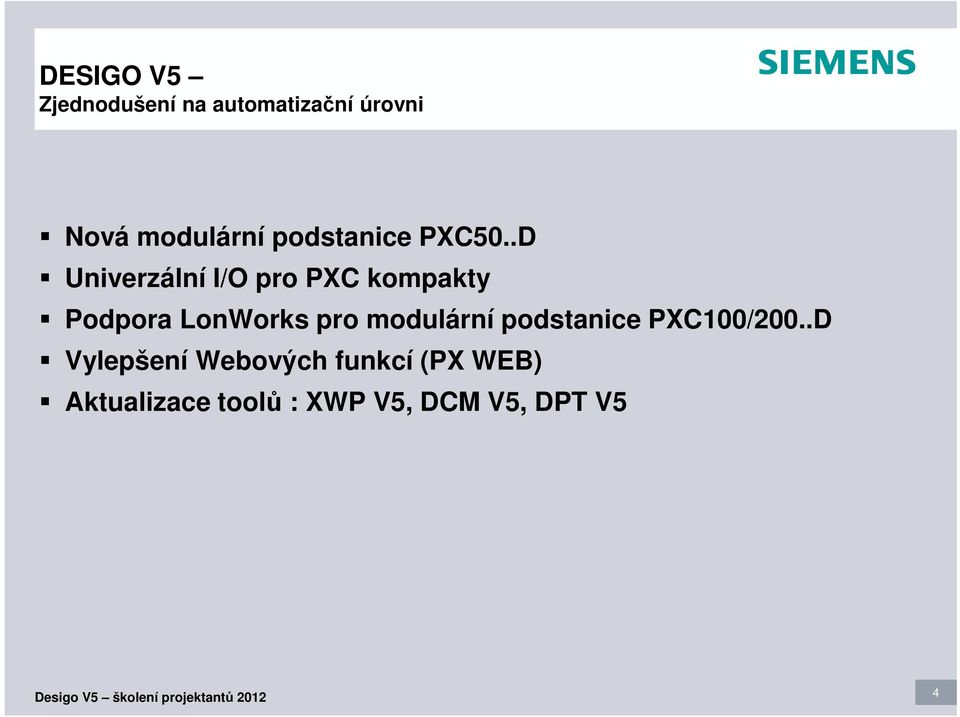

4 DESIGO V5 Zjednodušení na automatizační úrovni Nová modulární podstanice PXC50..D Univerzální I/O pro PXC kompakty Podpora LonWorks pro modulární podstanice PXC100/200..D Vylepšení Webových funkcí (PX WEB) Aktualizace toolů : XWP V5, DCM V5, DPT V5 4

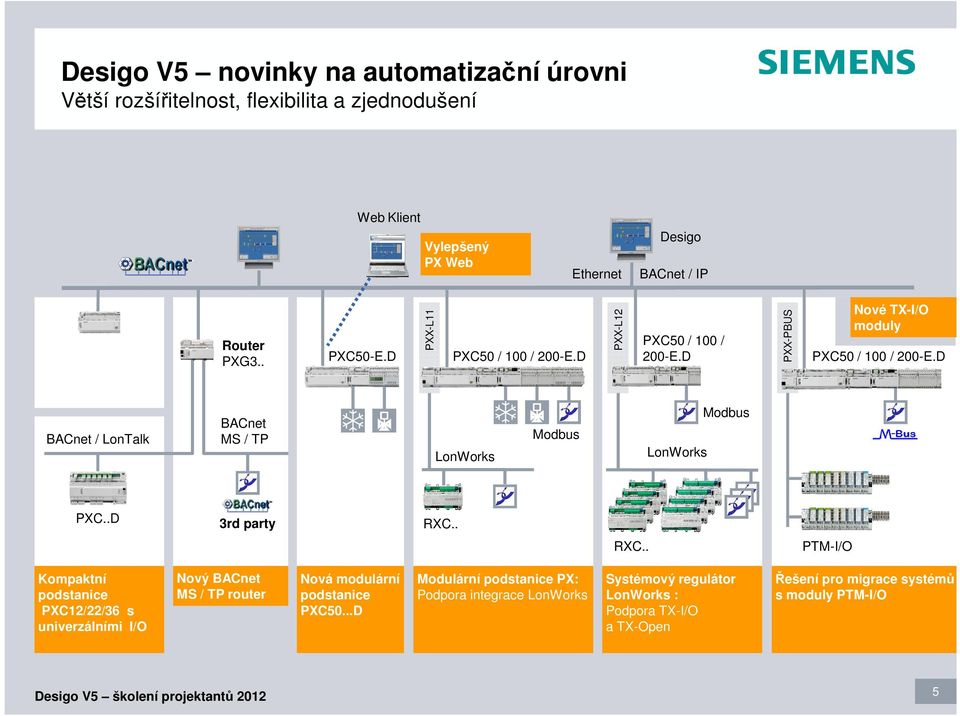

5 Desigo V5 novinky na automatizační úrovni Větší rozšířitelnost, flexibilita a zjednodušení Web Klient Vylepšený PX Web Desigo Ethernet BACnet / IP Router PXG3.. PXC50-E.D PXX-L11 PXC50 / 100 / 200-E.D PXX-L12 PXC50 / 100 / 200-E.D PXX-PBUS Nové TX-I/O moduly PXC50 / 100 / 200-E.D BACnet / LonTalk BACnet MS / TP LonWorks Modbus LonWorks Modbus PXC..D 3rd party RXC.. RXC.. PTM-I/O Kompaktní podstanice PXC12/22/36 s univerzálními I/O Nový BACnet MS / TP router Nová modulární podstanice PXC50...D Modulární podstanice PX: Podpora integrace LonWorks Systémový regulátor LonWorks : Podpora TX-I/O a TX-Open Řešení pro migrace systémů s moduly PTM-I/O 5

6 Desigo PX V5 Nová modulární podstanice: PXC50.D a PXC50-E.D Funkce a vlastnosti Max. 52 fyzických I/O (TX I/O a PTM) Podpora integrací (max.5 TX Open) Max.200 DB (vč. TX Open) Verze pro IP a LonTalk Podpora PX Web ( PXA40-..) Nižší cena (o cca 30% nižší než PXC100...D) Náhrada PXC52 PXC12..D PXC50..D PXC36..D PXC22..D PXC100..D PXC200..D Výhody Úspora nákladů díky vyšší flexibilitě a nižší ceně pro zařízení do 50 DB 6

7 Desigo PX V5 Rozdíly mezi PXC50..D a PXC100...D Vlastnost přístroje PXC50..D PXC100..D Podstanice PXC50.D PXC50-E.D PXC100.D PXC100-E.D Počet fyzických I/O (moduly TX nebo PTM) Celkový počet datových bodů (fyzických a integracetx Open) Počet modulů TX Open 5 5 Počet přístrojů Lonworks přes PXX-L Počet přístrojů Lonworks přes PXX-L12 nelze 120 Počet časových programů Počet spínacích bodů za den (časový program) Počet trendlog objektů BACnet reference COV Podpora simulace ano ano Podpora modemu a PX Web přes PXA40-.. ano ano Podpora PXM10 a PXM20/-E ano ano Homologace BTL ano ano 7

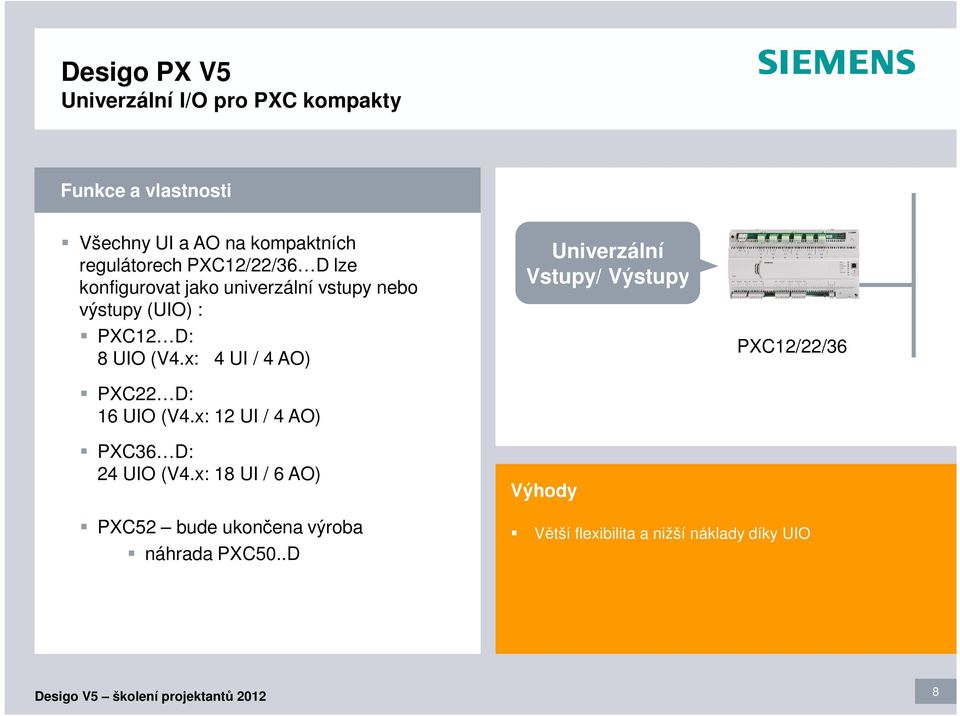

8 Desigo PX V5 Univerzální I/O pro PXC kompakty Funkce a vlastnosti Všechny UI a AO na kompaktních regulátorech PXC12/22/36 D lze konfigurovat jako univerzální vstupy nebo výstupy (UIO) : PXC12 D: 8 UIO (V4.x: 4 UI / 4 AO) PXC22 D: 16 UIO (V4.x: 12 UI / 4 AO) PXC36 D: 24 UIO (V4.x: 18 UI / 6 AO) Univerzální Vstupy/ Výstupy Výhody PXC12/22/36 PXC52 bude ukončena výroba náhrada PXC50..D Větší flexibilita a nižší náklady díky UIO 8

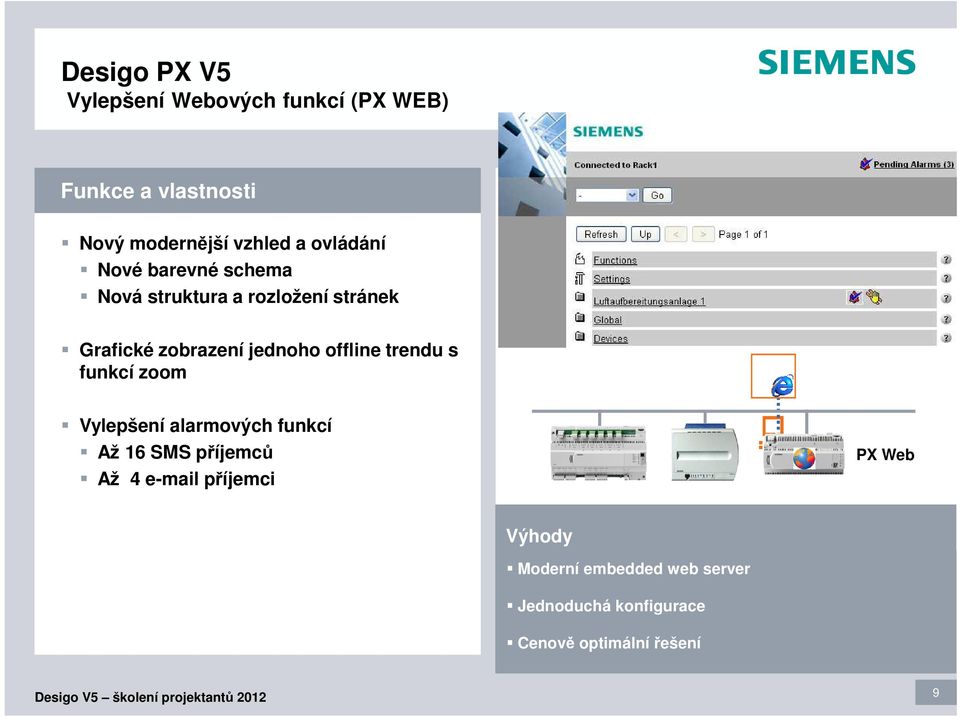

9 Desigo PX V5 Vylepšení Webových funkcí (PX WEB) Funkce a vlastnosti Nový modernější vzhled a ovládání Nové barevné schema Nová struktura a rozložení stránek Grafické zobrazení jednoho offline trendu s funkcí zoom Vylepšení alarmových funkcí Až 16 SMS příjemců Až 4 příjemci PX Web Výhody Moderní embedded web server Jednoduchá konfigurace Cenově optimální řešení 9

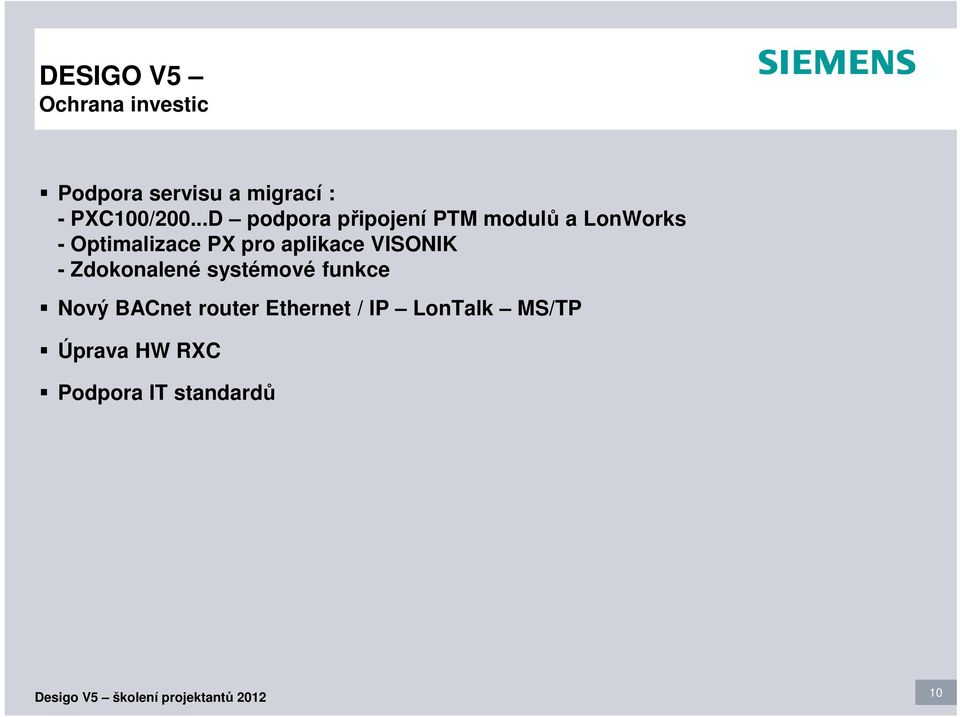

10 DESIGO V5 Ochrana investic Podpora servisu a migrací : - PXC100/200...D podpora připojení PTM modulů a LonWorks - Optimalizace PX pro aplikace VISONIK - Zdokonalené systémové funkce Nový BACnet router Ethernet / IP LonTalk MS/TP Úprava HW RXC Podpora IT standardů 10

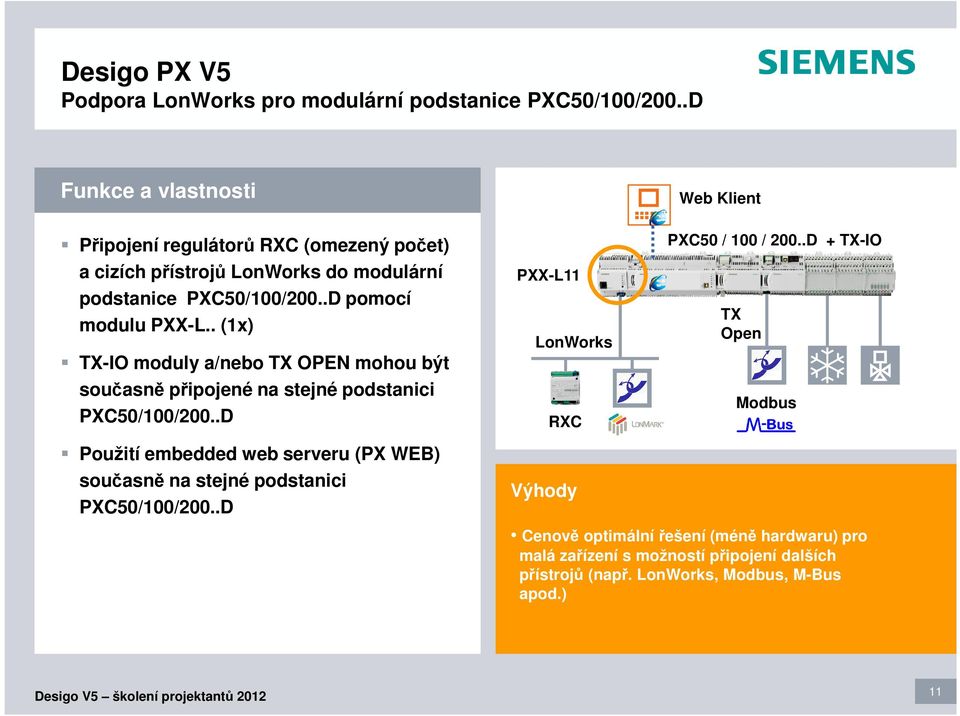

11 Desigo PX V5 Podpora LonWorks pro modulární podstanice PXC50/100/200..D Funkce a vlastnosti Web Klient Připojení regulátorů RXC (omezený počet) a cizích přístrojů LonWorks do modulární podstanice PXC50/100/200..D pomocí modulu PXX-L.. (1x) TX-IO moduly a/nebo TX OPEN mohou být současně připojené na stejné podstanici PXC50/100/200..D Použití embedded web serveru (PX WEB) současně na stejné podstanici PXC50/100/200..D PXX-L11 LonWorks RXC Výhody PXC50 / 100 / 200..D + TX-IO TX Open Modbus Cenově optimální řešení (méně hardwaru) pro malá zařízení s možností připojení dalších přístrojů (např. LonWorks, Modbus, M-Bus apod.) 11

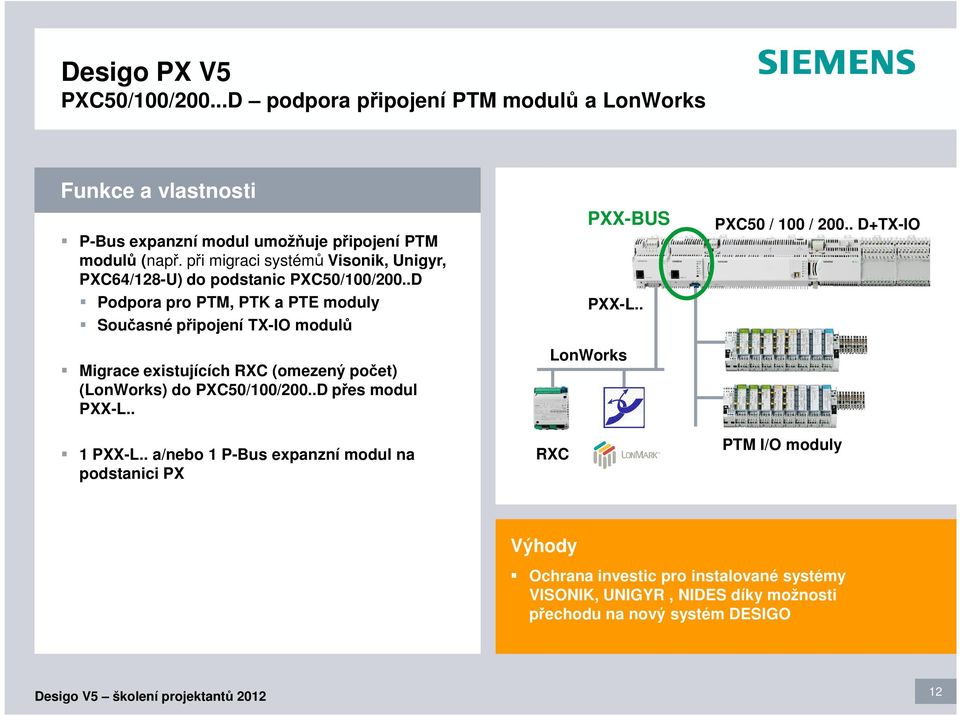

12 Desigo PX V5 PXC50/100/200...D podpora připojení PTM modulů a LonWorks Funkce a vlastnosti P-Bus expanzní modul umožňuje připojení PTM modulů (např. při migraci systémů Visonik, Unigyr, PXC64/128-U) do podstanic PXC50/100/200..D Podpora pro PTM, PTK a PTE moduly Současné připojení TX-IO modulů Migrace existujících RXC (omezený počet) (LonWorks) do PXC50/100/200..D přes modul PXX-L.. 1 PXX-L.. a/nebo 1 P-Bus expanzní modul na podstanici PX PXX-BUS PXX-L.. LonWorks RXC PXC50 / 100 / D+TX-IO PTM I/O moduly Výhody Ochrana investic pro instalované systémy VISONIK, UNIGYR, NIDES díky možnosti přechodu na nový systém DESIGO 12

13 DESIGO V5 Nový BACnet router Ethernet / IP LonTalk MS/TP Funkce a vlastnosti Náhrada stávajícího routeru BACnet/LonTalk PXG80-N (zpětně kompatibilní) Řešení pro BACnet/MSTP 10/100-Base-T Ethernet připojení, autodetekce Integrovaný 2-portový Ethernet switch (liniová topologie) Rozhraní RJ45 pro Tool a panel PXM20 Konfigurace přes XWP nebo webové rozhraní Dvě provedení: PXG3.L BACnet / IP BACnet/LonTalk BACnet/MSTP PXG3.M BACnet / IP BACnet/MSTP Ethernet / IP Výhody LonTalk Tříportový BACnet router : Ethernet / IP LonTalk MS/TP Cenově výhodný díky 2-portovému switchi MS/TP 13

14 Desigo PX V5 Nové TX-I/O moduly : Bistabilní reléový modul a Modul triakových výstupů Funkce a vlastnosti TXM1.6RL 6 bistabilních reléových výstupů 10A / AC V) TXM1.6RL Bistabilní reléový modul Konfigurovatelný stav (on, off, poslední stav) v případ výpadku napájení sběrnice pro řízení osvětlení TXM1.8T 8 triakových výstupů 0.25A / AC 24 V Řízení termických a motorických pohonů ventilů Konfigurovatelný výstup: On/Off, 3-bodový, PWM TXM1.8T Modul triakových výstupů Výhody Kompletní sortiment TX-I/O pro funkce řízení místností: HVAC / osvětlení Univerzální použití TX-I/O: primární funkce a aplikace pro místnosti 14

15 Migrace systémů Visonik, Unigyr, Desigo Migrace PXC64 / 128-U s moduly PTM-IO na podstanice PXC50 / 100 / 200..D PRV / BPS nebo PXC-128 PRV / BPS nebo PXC-64 PRV / BPS 32 PRU PXA-H1 PXX-PBUS + PXC50 / 100 / D 1) 1) 1) TXS1.12F10 pro napájení modulů PTM-I/O (64 zátěžových jednotek) 15

16 Migrace systémů Visonik, Unigyr, Desigo Migrace PXC64 /128-U s moduly PTM-IO, TX-I/O na podstanice PXC100/200..D xxx128xx xxx64xx PXA-H1 PXX-PBUS + PXC100/200...D TXS1.EF10 1) Island bus 1) Odstranit BIM 1) TXS1.12F10 (TXB1.PBUS) 16

17 Desigo RXC - nový HW RXCxx.5 a QAX5x.5 Funkce a vlastnosti Náhrada neuronového LON chipu v RXC10.1, RXC2x.1, RXC3x.1, a QAX5x.1 (FT 31x0 za nové FT5000 a FT5000 Smart) RXT10.3 tool podporuje inovované regulátory Stejné pouzdro a funkčnost (vč. svorkovnic a rozhraní LonWorks) Nová verze LNS (LNS FX network operation system) bez LNS Node licenčních poplatků Výhody žádné licenční poplatky pro RXC pokud se používají standardní LNS tooly ( Předplacený Node ) žádné licenční poplatky pro RXC, pokud používáme tool RXT

18 DESIGO RX V5 Energetická účinnost a monitorování Nové fan coilové regulátory RXC, RXB, RXL pro fan coily s EC/DC ventilátory Funkce a vlastnosti Podpora fan coilů s energeticky úspornými ventilátory s motorem EC (úspora až 70% oproti 3-ot. ventilátorům) Nové regulátory se třemi výstupy V pro ventilátor a ventily Nové regulátory RXL39.1, RXB39.1 a RXC39.5 pro fan coilové aplikace (FNC02, 04, 03) pro DESIGO Založeno na HW RXC3x Trend na trhu Na trhu se rychle prosazují fan coily s ventilátory s EC řízením Speed 100% X PFanH Ofs Fa nh = = Ofs Fa nc X PFanC Fan Htg Valve Clg Valve Výhody S maxh S maxc Vysoké úspory energie (až 70%) oproti stávajícím AC ventilátorům Podpora komunikace LonMark, KNX 0% S minh Sp HCmf S minc Sp CCmf TR 18
