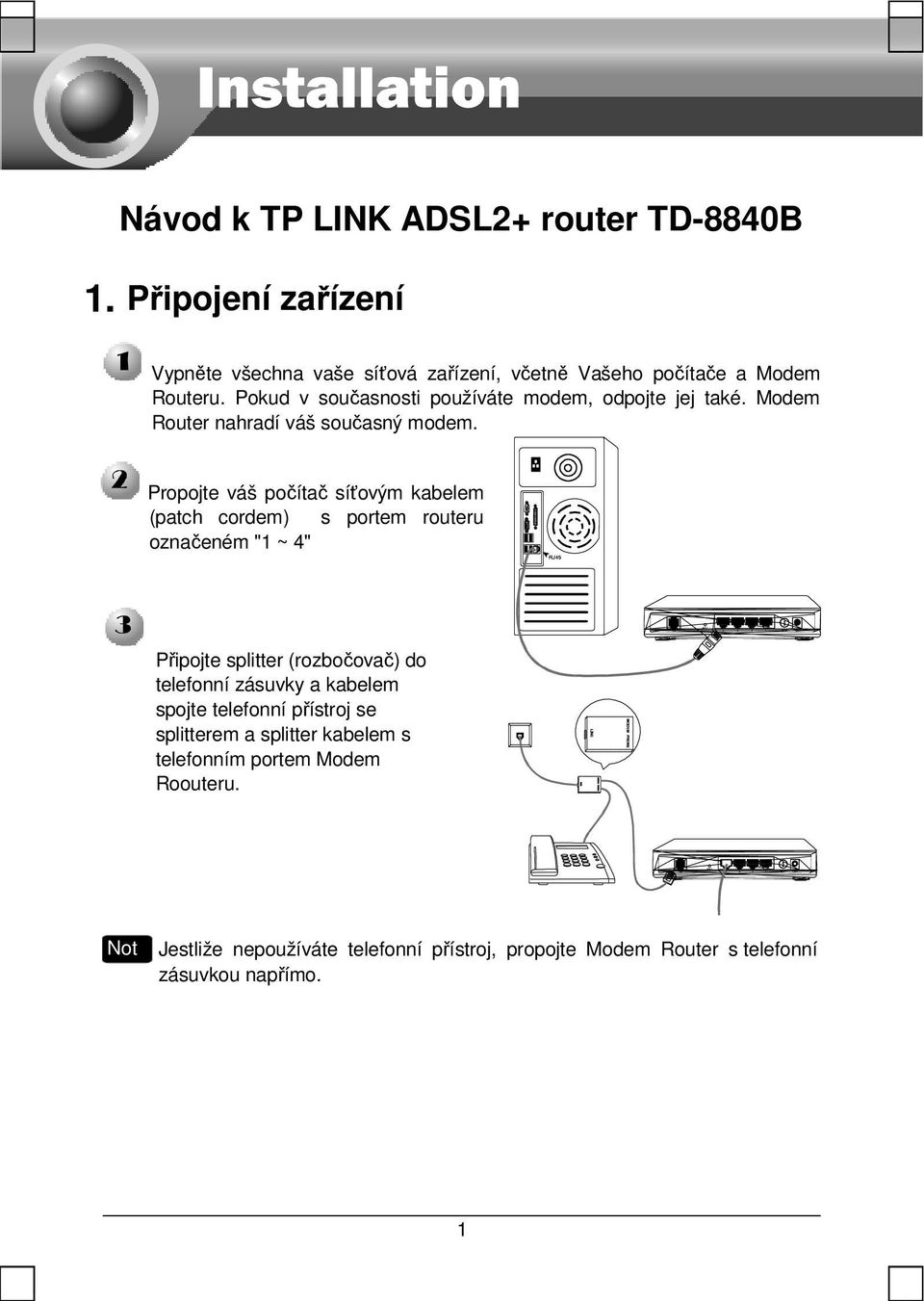

1 Návod k TP LINK ADSL2+ router TD-8840B 1. Připojení zařízení Vypněte všechna vaše síťová zařízení, včetně Vašeho počítače a Modem Routeru. Pokud v současnosti používáte modem, odpojte jej také. Modem Router nahradí váš současný modem. Propojte váš počítač síťovým kabelem (patch cordem) s portem routeru označeném "1 ~ 4" Připojte splitter (rozbočovač) do telefonní zásuvky a kabelem spojte telefonní přístroj se splitterem a splitter kabelem s telefonním portem Modem Roouteru. Not e Jestliže nepoužíváte telefonní přístroj, propojte Modem Router s telefonní zásuvkou napřímo. 1

Propojte váš počítač síťovým kabelem (patch cordem) s portem routeru označeném "1 ~ 4" Připojte splitter (rozbočovač) do telefonní zásuvky a

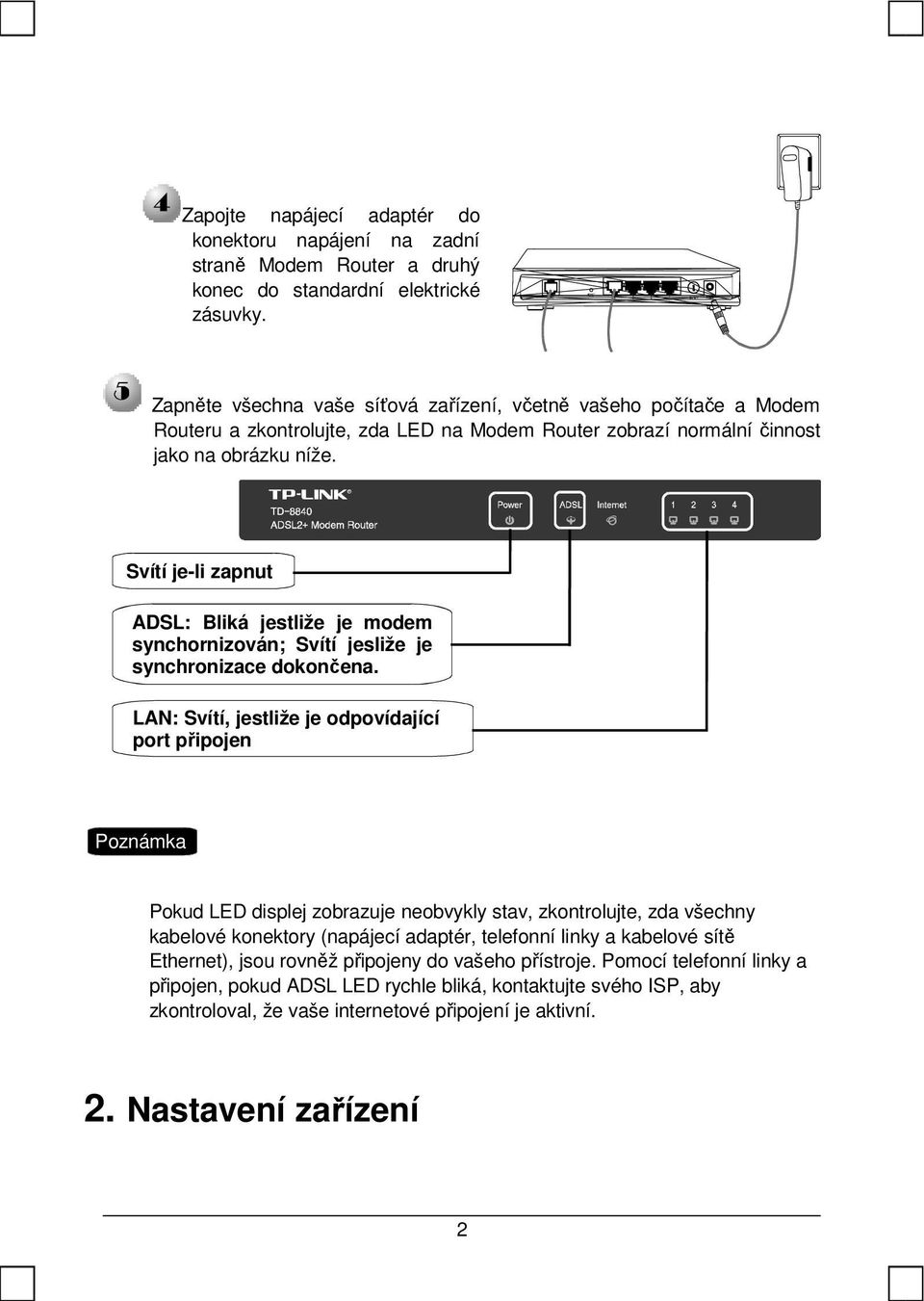

2 Zapojte napájecí adaptér do konektoru napájení na zadní straně Modem Router a druhý konec do standardní elektrické zásuvky. Zapněte všechna vaše síťová zařízení, včetně vašeho počítače a Modem Routeru a zkontrolujte, zda LED na Modem Router zobrazí normální činnost jako na obrázku níže. Svítí je-li zapnut ADSL: Bliká jestliže je modem synchornizován; Svítí jesliže je synchronizace dokončena. LAN: Svítí, jestliže je odpovídající port připojen Poznámka Pokud LED displej zobrazuje neobvykly stav, zkontrolujte, zda všechny kabelové konektory (napájecí adaptér, telefonní linky a kabelové sítě Ethernet), jsou rovněž připojeny do vašeho přístroje. Pomocí telefonní linky a připojen, pokud ADSL LED rychle bliká, kontaktujte svého ISP, aby zkontroloval, že vaše internetové připojení je aktivní. 2. Nastavení zařízení 2

Svítí je-li zapnut ADSL: Bliká jestliže je modem synchornizován; Svítí jesliže je synchronizace dokončena.

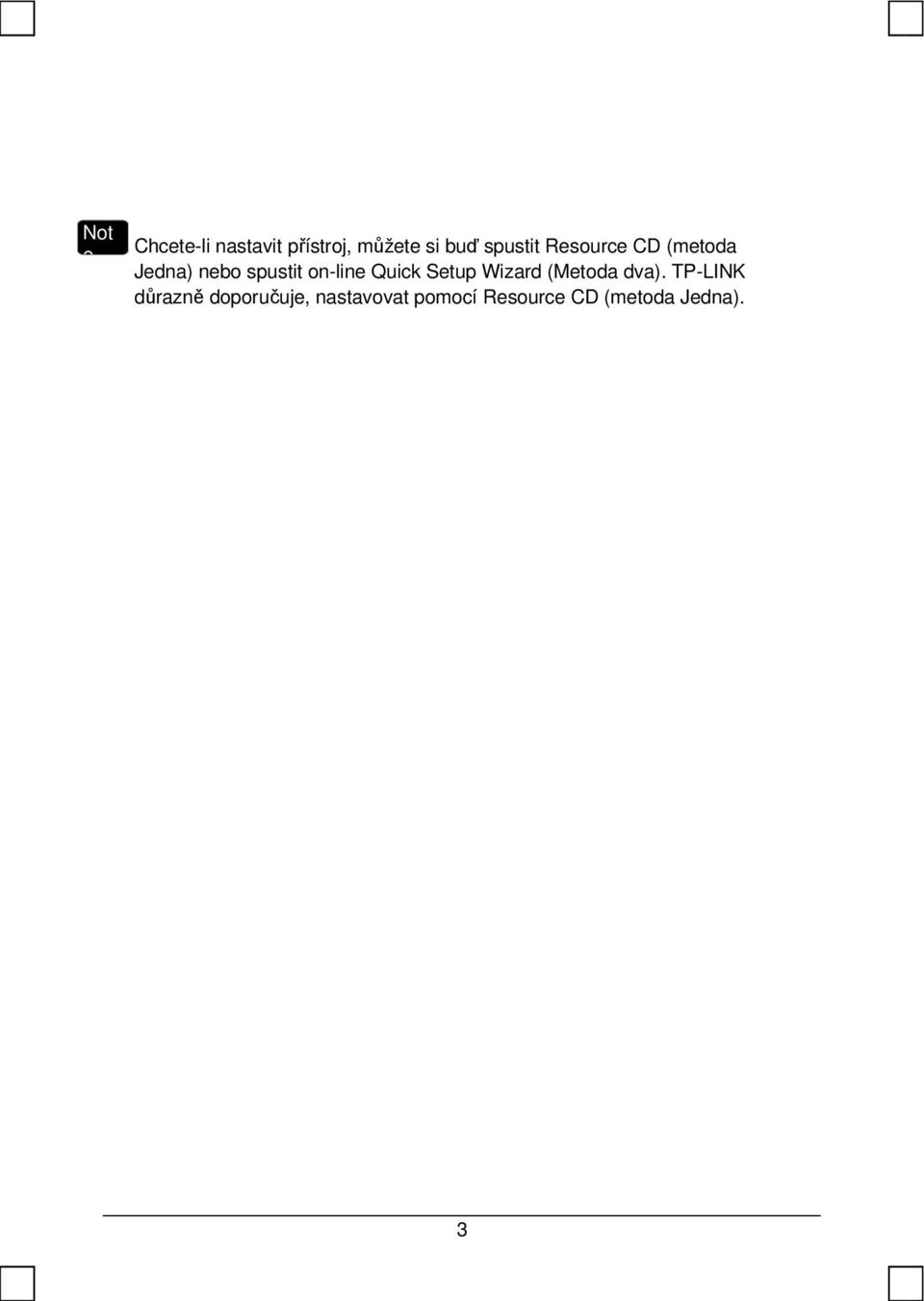

3 Not e Chcete-li nastavit přístroj, můžete si buď spustit Resource CD (metoda Jedna) nebo spustit on-line Quick Setup Wizard (Metoda dva). TP-LINK důrazně doporučuje, nastavovat pomocí Resource CD (metoda Jedna). 3

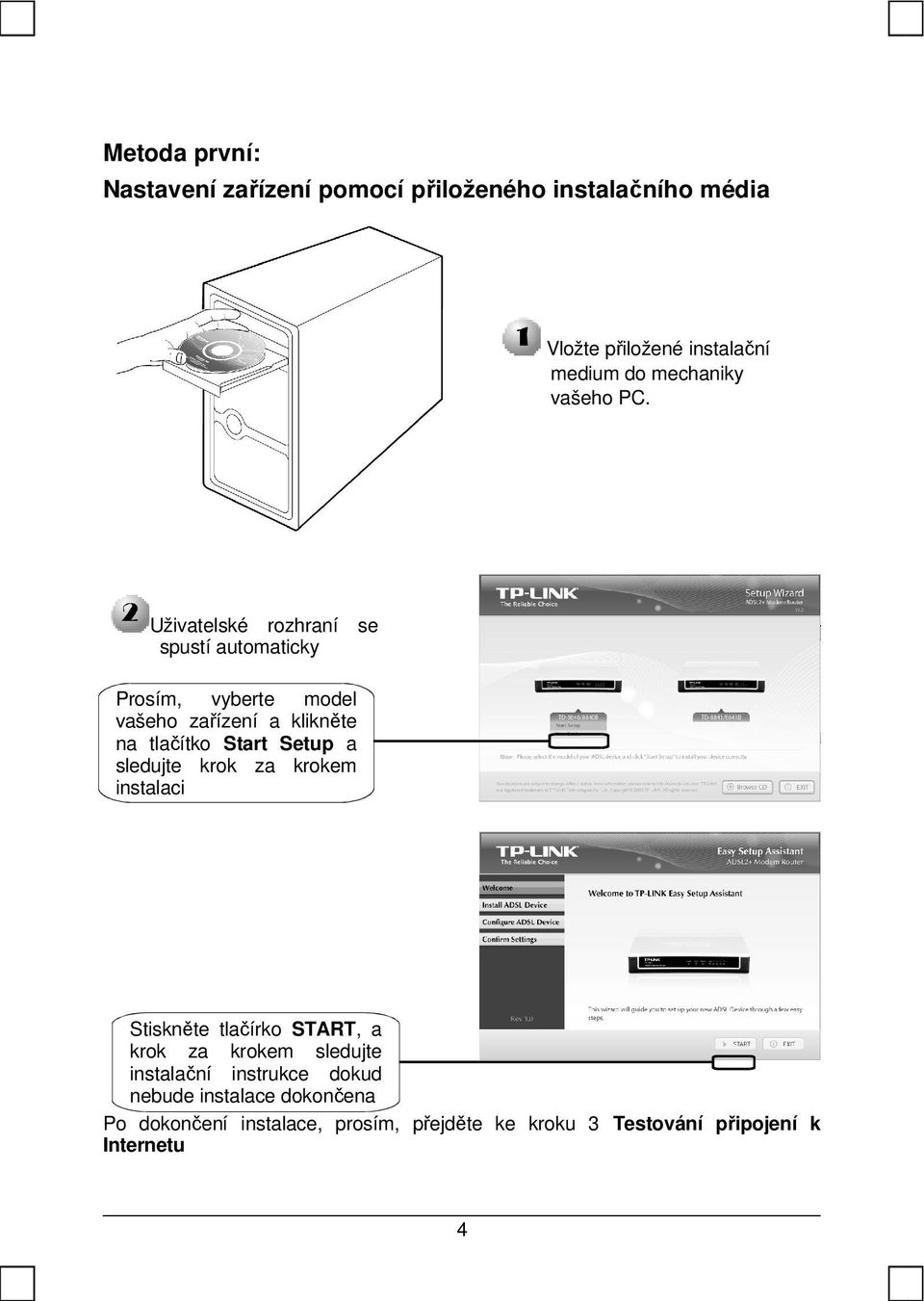

4 Metoda první: Nastavení zařízení pomocí přiloženého instalačního média Vložte přiložené instalační medium do mechaniky vašeho PC. Uživatelské rozhraní se spustí automaticky Prosím, vyberte model vašeho zařízení a klikněte na tlačítko Start Setup a sledujte krok za krokem instalaci Stiskněte tlačírko START, a krok za krokem sledujte instalační instrukce dokud nebude instalace dokončena Po dokončení instalace, prosím, přejděte ke kroku 3 Testování připojení k Internetu 4

Uživatelské rozhraní se spustí automaticky Prosím, vyberte model vašeho zařízení a klikněte na tlačítko Start Setup a

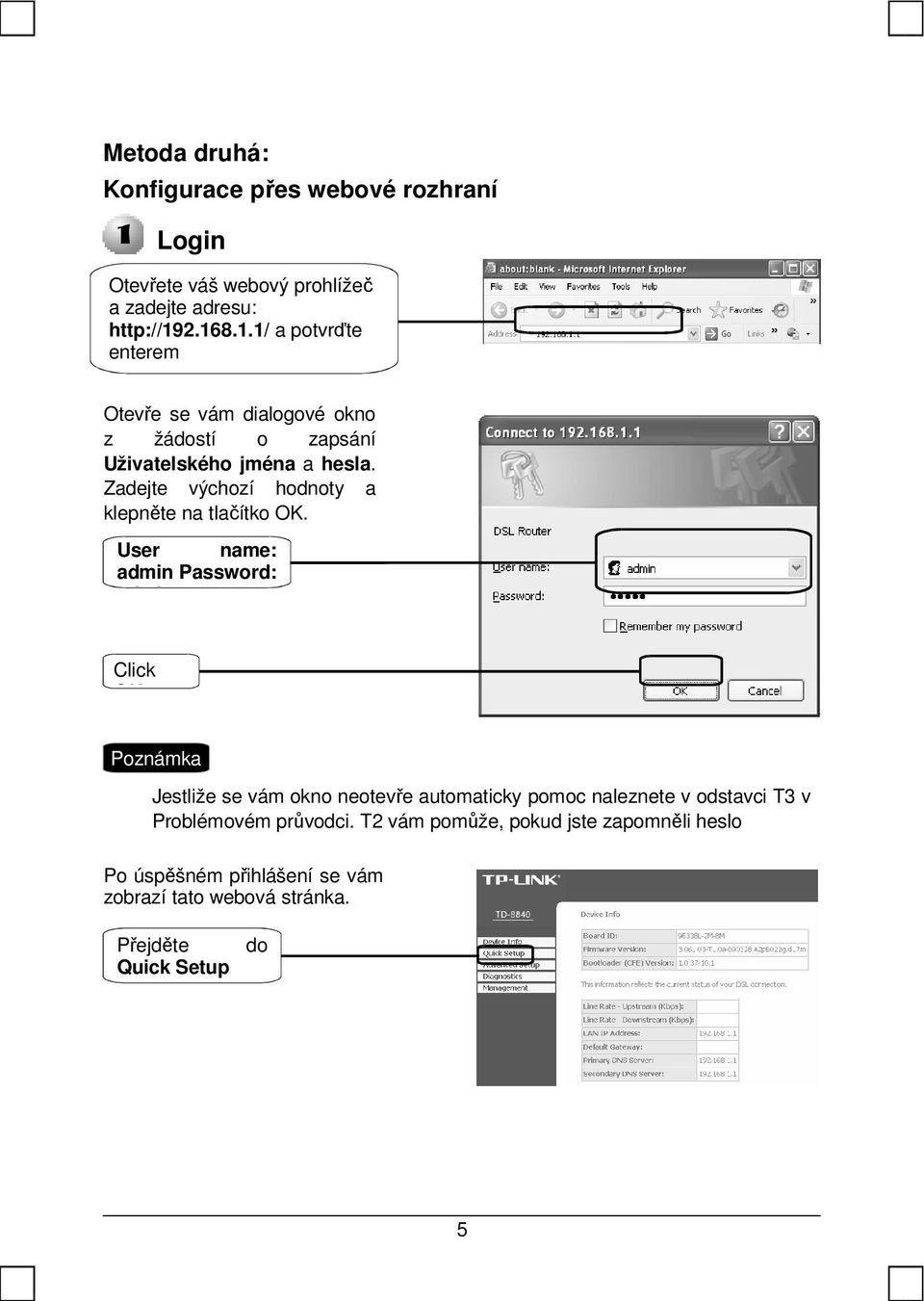

5 Metoda druhá: Konfigurace přes webové rozhraní Login Otevřete váš webový prohlížeč a zadejte adresu: a potvrďte enterem Otevře se vám dialogové okno z žádostí o zapsání Uživatelského jména a hesla. Zadejte výchozí hodnoty a klepněte na tlačítko OK. User name: admin Password: Poznámka Jestliže se vám okno neotevře automaticky pomoc naleznete v odstavci T3 v Problémovém průvodci. T2 vám pomůže, pokud jste zapomněli heslo Po úspěšném přihlášení se vám zobrazí tato webová stránka. Přejděte Quick Setup do 5

Zadejte výchozí hodnoty a klepněte na tlačítko OK.

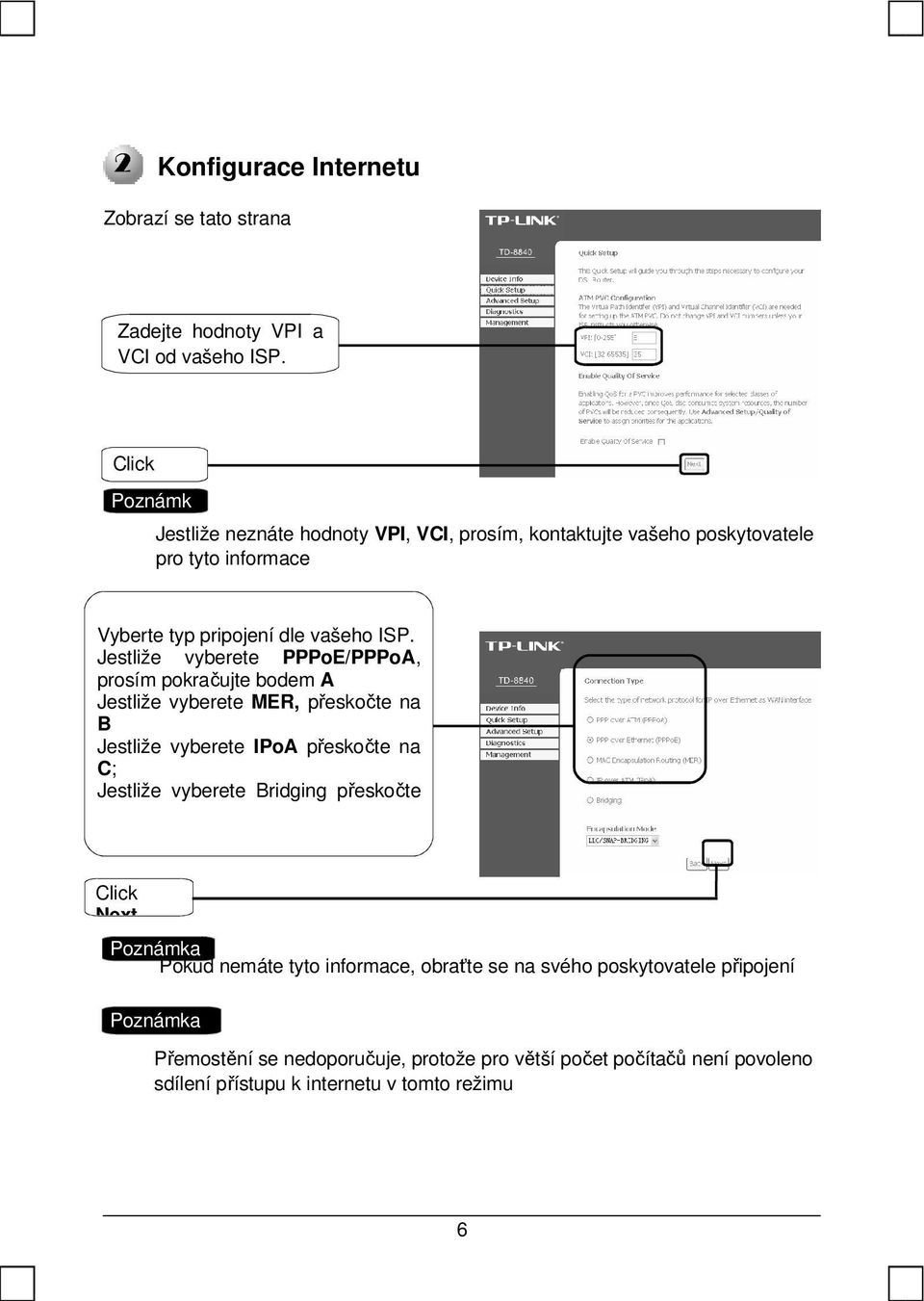

6 Konfigurace Internetu Zobrazí se tato strana Zadejte hodnoty VPI a VCI od vašeho ISP. Next Poznámk a Jestliže neznáte hodnoty VPI, VCI, prosím, kontaktujte vašeho poskytovatele pro tyto informace Vyberte typ pripojení dle vašeho ISP. Jestliže vyberete PPPoE/PPPoA, prosím pokračujte bodem A Jestliže vyberete MER, přeskočte na B Jestliže vyberete IPoA přeskočte na C; Jestliže vyberete Bridging přeskočte Next Poznámka Pokud nemáte tyto informace, obraťte se na svého poskytovatele připojení Poznámka 2 Přemostění se nedoporučuje, protože pro větší počet počítačů není povoleno sdílení přístupu k internetu v tomto režimu 6

Jestliže vyberete PPPoE/PPPoA, prosím pokračujte bodem A Jestliže vyberete MER, přeskočte na B Jestliže vyberete IPoA přeskočte na C; Jestliže vyberete

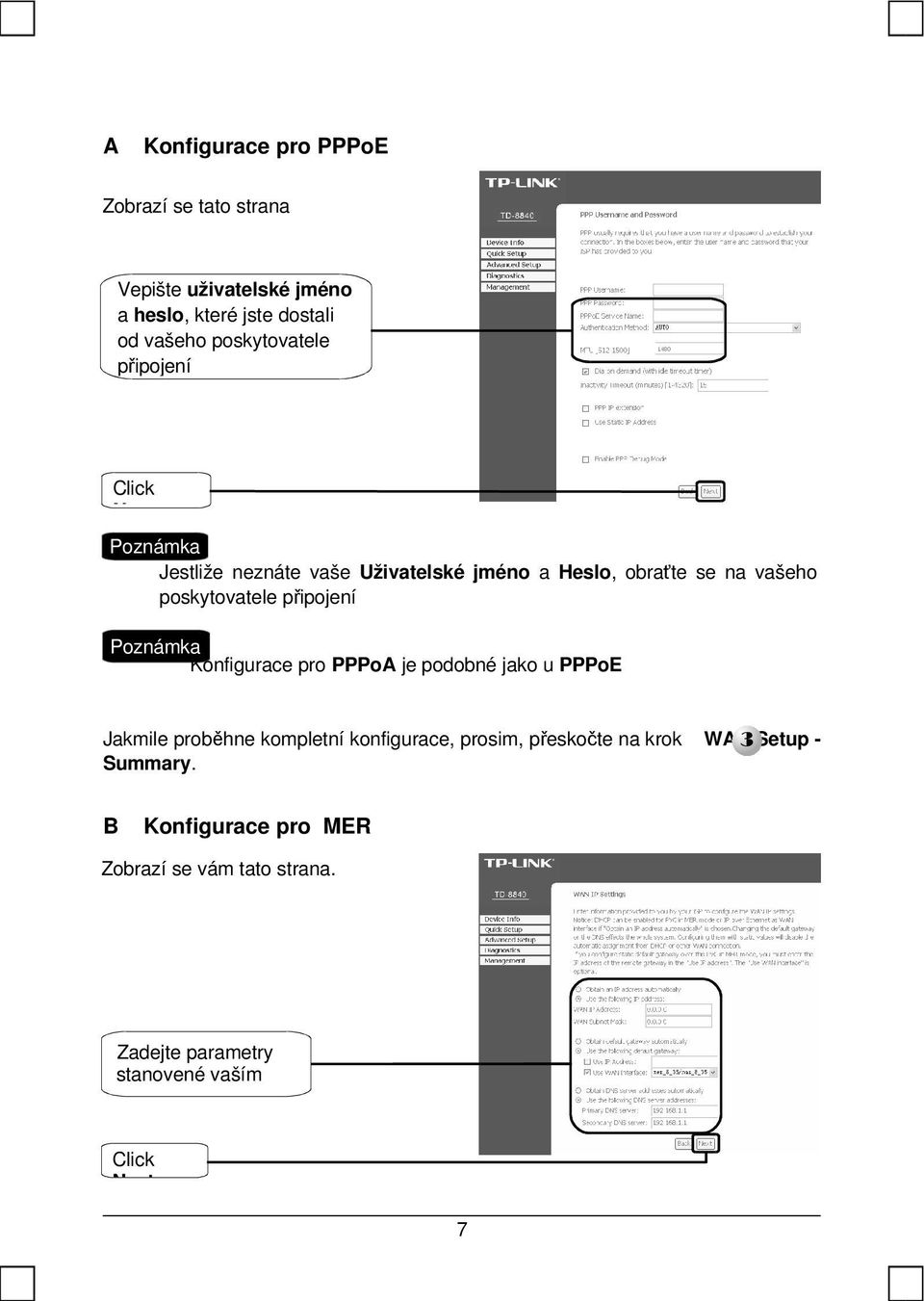

7 A Konfigurace pro PPPoE Zobrazí se tato strana Vepište uživatelské jméno a heslo, které jste dostali od vašeho poskytovatele připojení Poznámka Jestliže neznáte vaše Uživatelské jméno a Heslo, obraťte se na vašeho poskytovatele připojení Poznámka Konfigurace pro PPPoA je podobné jako u PPPoE Jakmile proběhne kompletní konfigurace, prosim, přeskočte na krok WAN Setup - Summary. B Konfigurace pro MER Zobrazí se vám tato strana. Zadejte parametry stanovené vaším ISP. Next 7

připojení Poznámka Konfigurace pro PPPoA je podobné jako u PPPoE Jakmile proběhne kompletní konfigurace, prosim,

Poznámka Jestliže neznáte tyto údaje, obraťte se na vašeho poskytovatele připojení Jakmile proběhne kompletní konfigurace, prosim, přeskočte na krok - Summary.

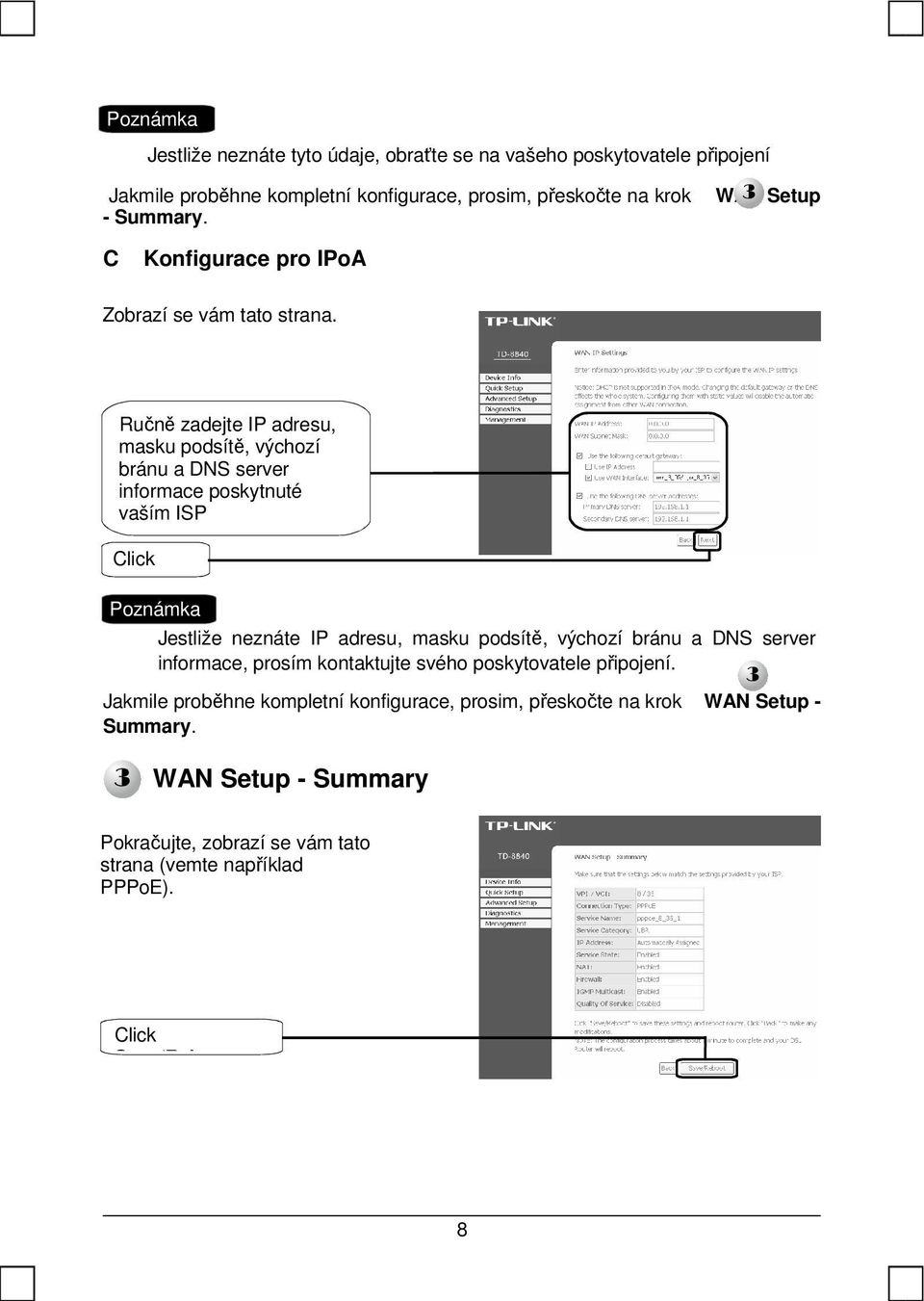

8 Poznámka Jestliže neznáte tyto údaje, obraťte se na vašeho poskytovatele připojení Jakmile proběhne kompletní konfigurace, prosim, přeskočte na krok - Summary. WAN Setup C Konfigurace pro IPoA Zobrazí se vám tato strana. Ručně zadejte IP adresu, masku podsítě, výchozí bránu a DNS server informace poskytnuté vaším ISP Poznámka Jestliže neznáte IP adresu, masku podsítě, výchozí bránu a DNS server informace, prosím kontaktujte svého poskytovatele připojení. Jakmile proběhne kompletní konfigurace, prosim, přeskočte na krok WAN Setup - Summary. WAN Setup - Summary Pokračujte, zobrazí se vám tato strana (vemte například PPPoE). Save/Reboot 8

Ručně zadejte IP adresu, masku podsítě, výchozí bránu a DNS server informace poskytnuté vaším ISP Poznámka Jestliže neznáte IP adresu, masku podsítě, výchozí

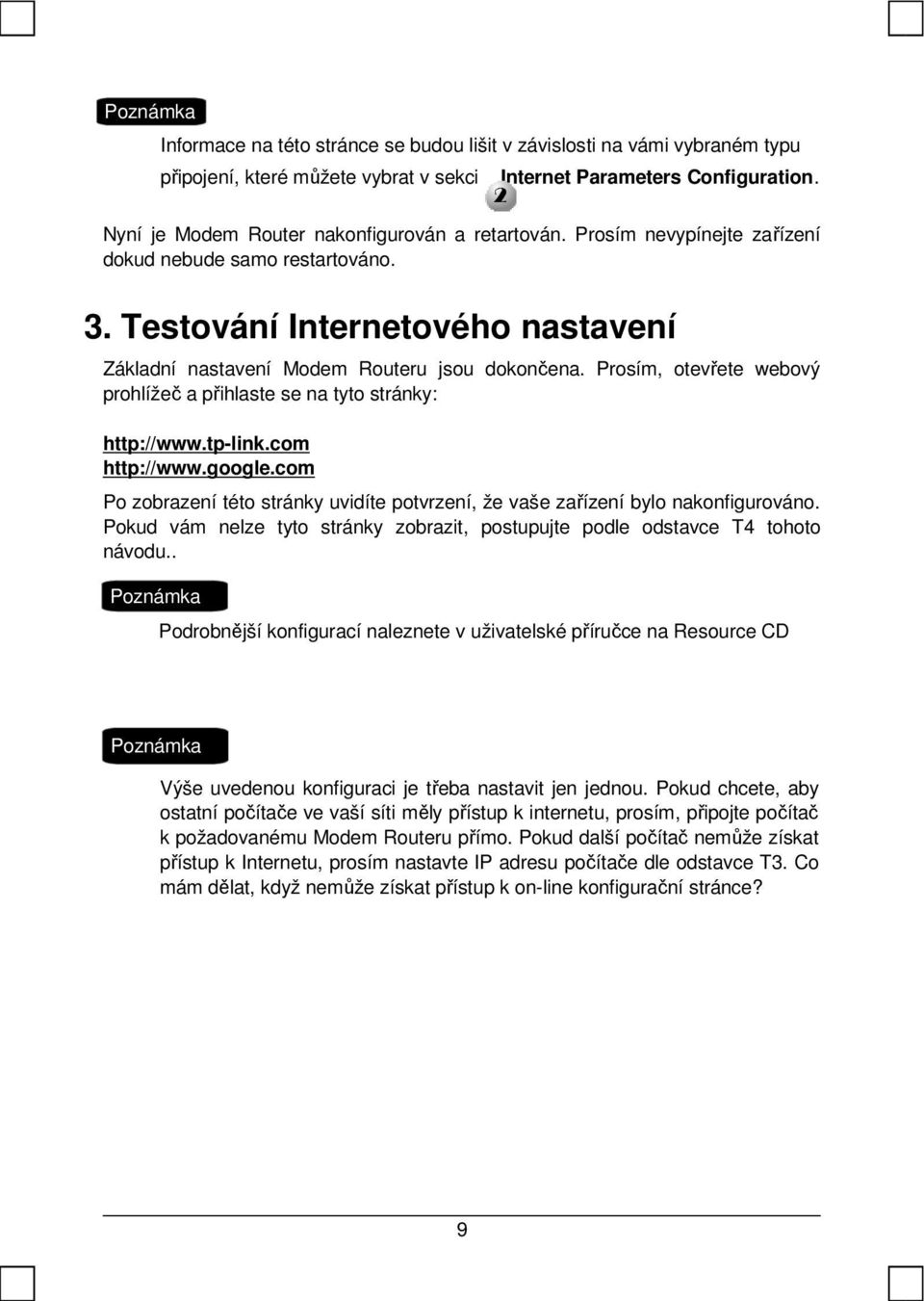

9 Poznámka Informace na této stránce se budou lišit v závislosti na vámi vybraném typu připojení, které můžete vybrat v sekci Internet Parameters Configuration. Nyní je Modem Router nakonfigurován a retartován. Prosím nevypínejte zařízení dokud nebude samo restartováno. 3. Testování Internetového nastavení Základní nastavení Modem Routeru jsou dokončena. Prosím, otevřete webový prohlížeč a přihlaste se na tyto stránky: Po zobrazení této stránky uvidíte potvrzení, že vaše zařízení bylo nakonfigurováno. Pokud vám nelze tyto stránky zobrazit, postupujte podle odstavce T4 tohoto návodu.. Poznámka Podrobnější konfigurací naleznete v uživatelské příručce na Resource CD Poznámka Výše uvedenou konfiguraci je třeba nastavit jen jednou. Pokud chcete, aby ostatní počítače ve vaší síti měly přístup k internetu, prosím, připojte počítač k požadovanému Modem Routeru přímo. Pokud další počítač nemůže získat přístup k Internetu, prosím nastavte IP adresu počítače dle odstavce T3. Co mám dělat, když nemůže získat přístup k on-line konfigurační stránce? 9

Prosím, otevřete webový prohlížeč a přihlaste se na tyto stránky: http://www.tp-link.com http://www.google.com Po zobrazení této stránky uvidíte potvrzení, že vaše zařízení bylo nakonfigurováno.

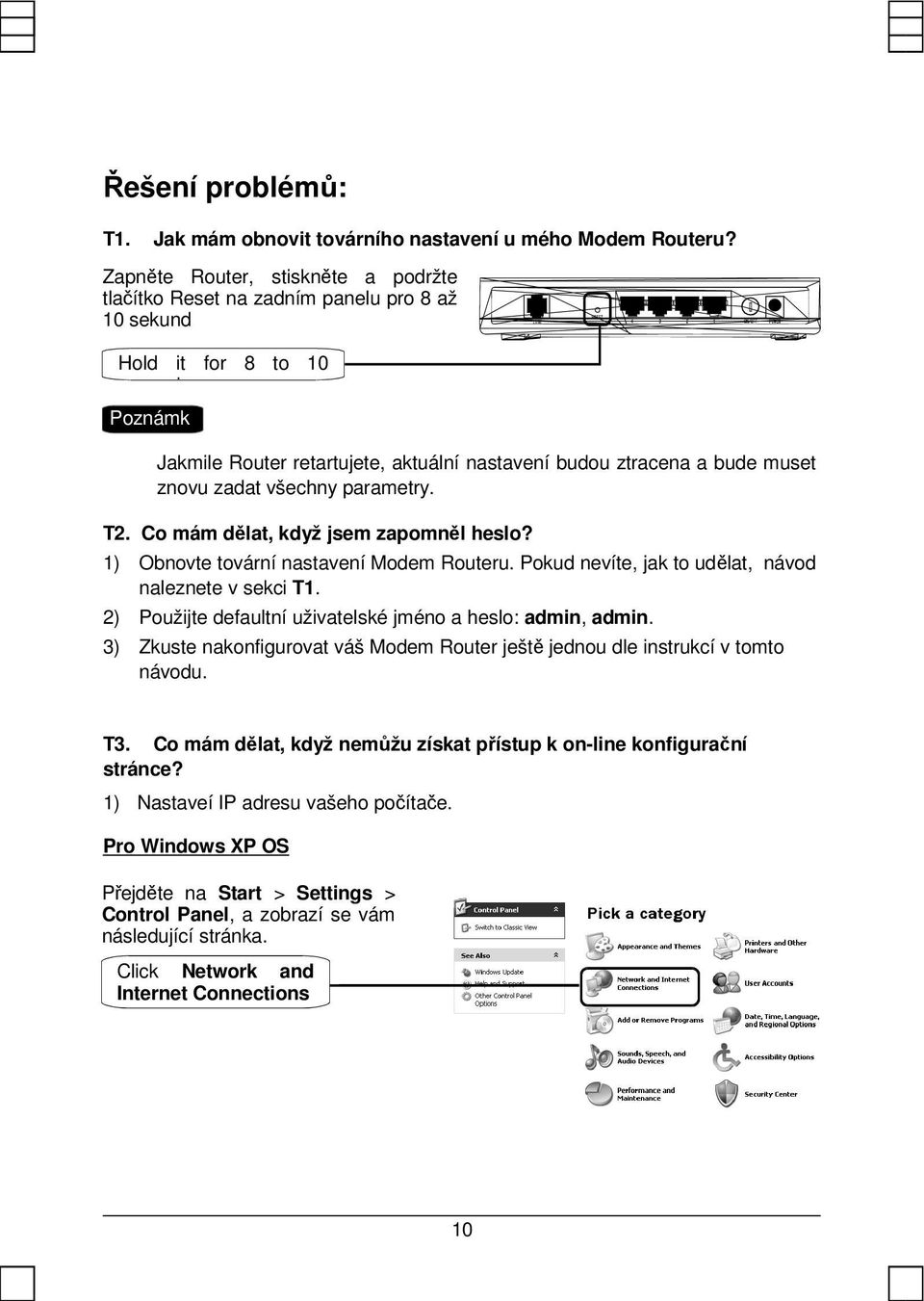

10 Řešení problémů: T1. Jak mám obnovit továrního nastavení u mého Modem Routeru? Zapněte Router, stiskněte a podržte tlačítko Reset na zadním panelu pro 8 až 10 sekund Hold it for 8 to 10 seconds Poznámk Jakmile Router retartujete, aktuální nastavení budou ztracena a bude muset znovu zadat všechny parametry. T2. Co mám dělat, když jsem zapomněl heslo? 1) Obnovte tovární nastavení Modem Routeru. Pokud nevíte, jak to udělat, návod naleznete v sekci T1. 2) Použijte defaultní uživatelské jméno a heslo: admin, admin. 3) Zkuste nakonfigurovat váš Modem Router ještě jednou dle instrukcí v tomto návodu. T3. Co mám dělat, když nemůžu získat přístup k on-line konfigurační stránce? 1) Nastaveí IP adresu vašeho počítače. Pro Windows XP OS Přejděte na Start > Settings > Control Panel, a zobrazí se vám následující stránka. Network and Internet Connections 10

znovu zadat všechny parametry. T2. Co mám dělat, když jsem zapomněl heslo? 1) Obnovte tovární nastavení Modem Routeru. Pokud nevíte, jak to udělat, návod naleznete v sekci T1.

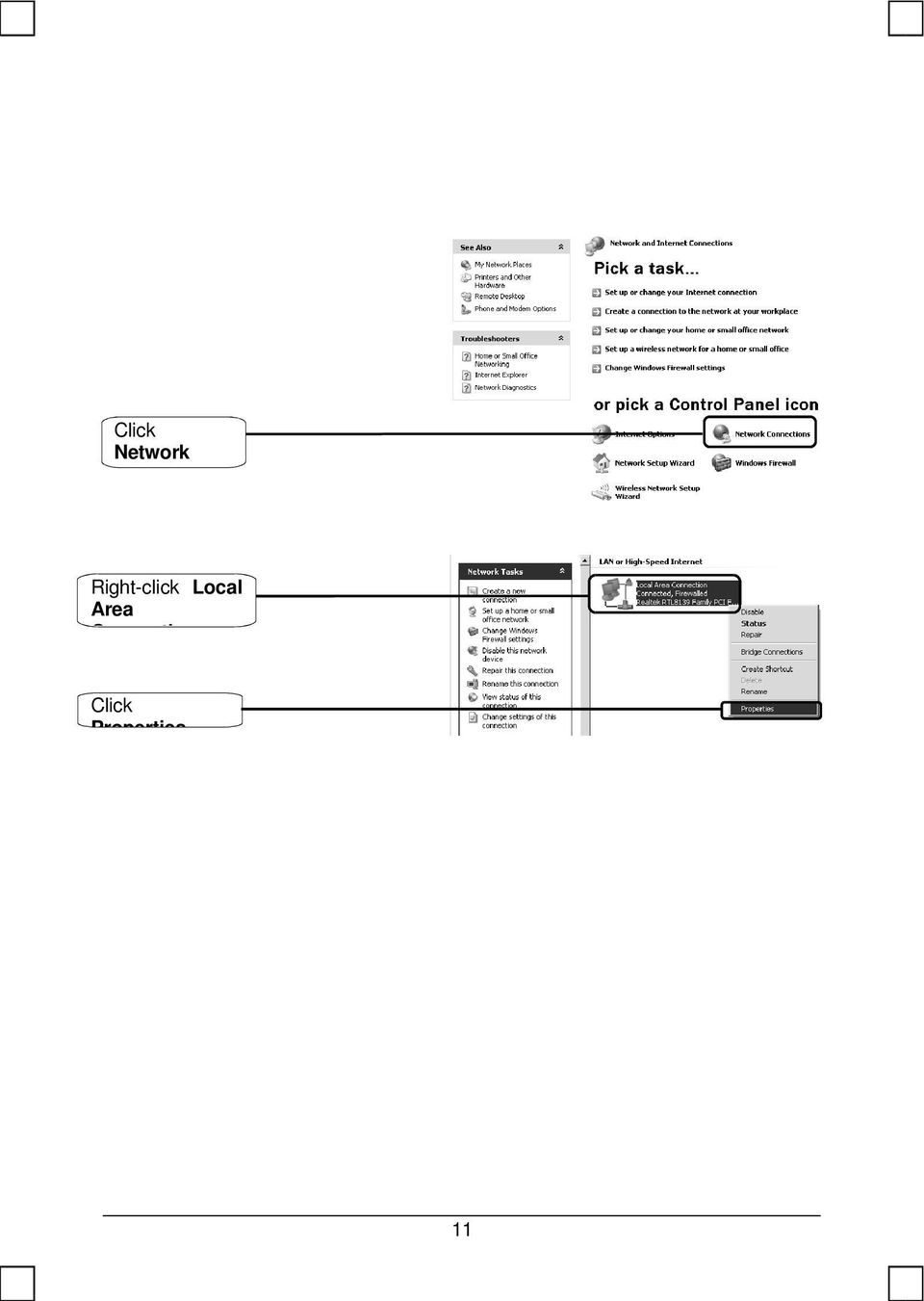

11 Network Right-click Local Area Properties 11

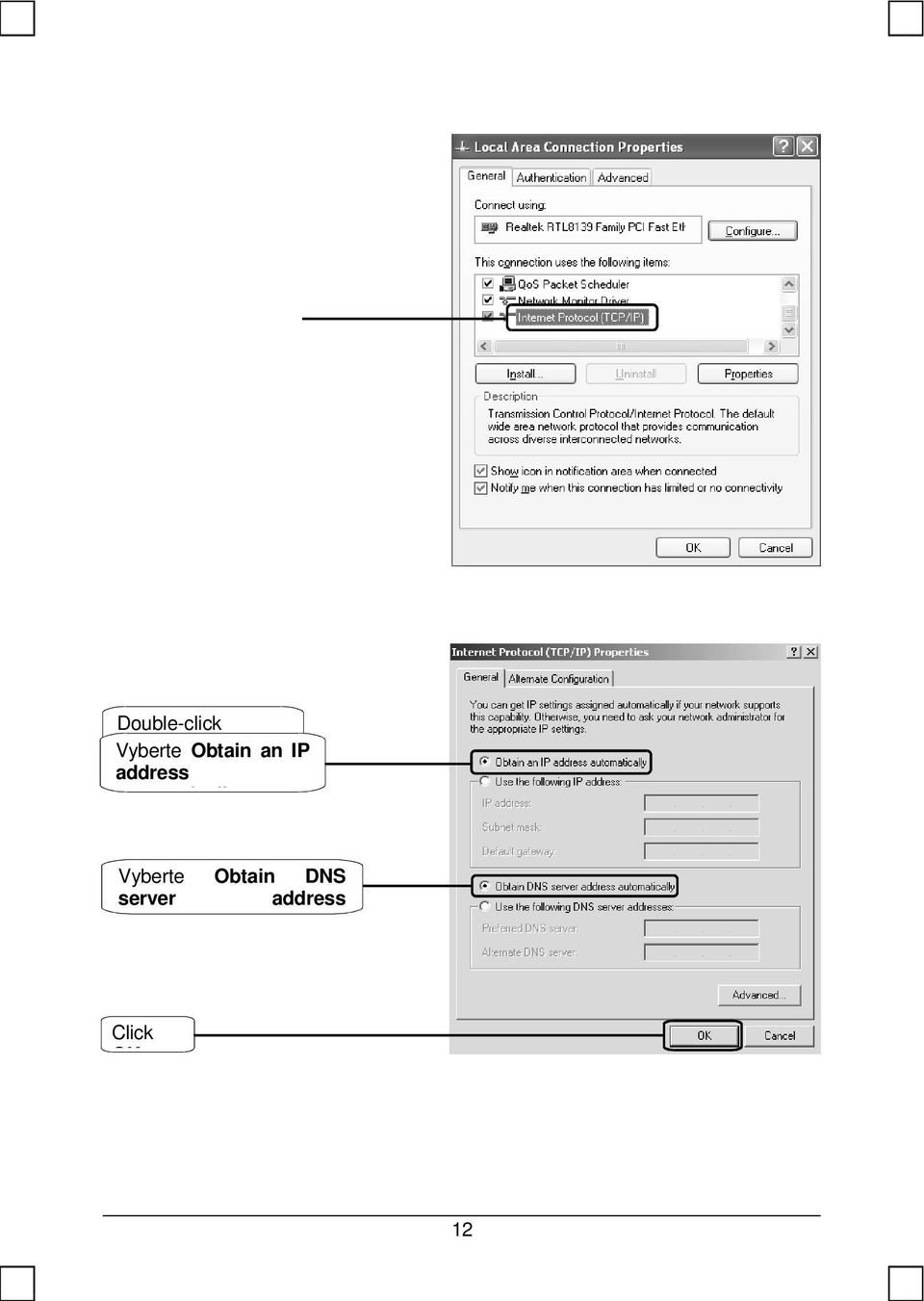

12 Double-click Vyberte Internet Obtain Protocol an IP address Vyberte Obtain DNS server address 12

13 Pro Windows Vista OS Přejděte na Start > Settings > Control Panel a uvidíte následující stranu. Network View Status Status View 13

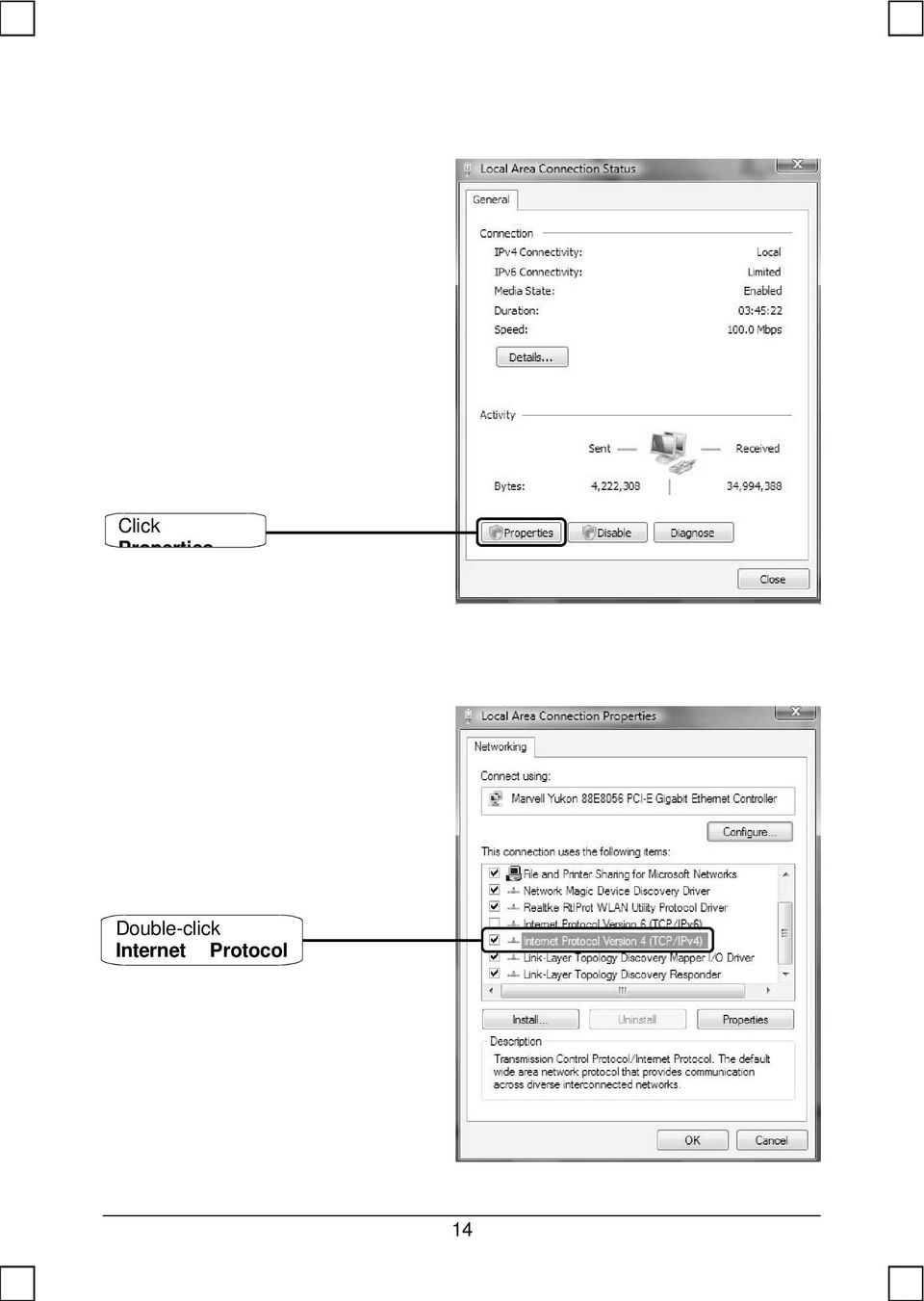

14 Properties Double-click Internet Protocol 14

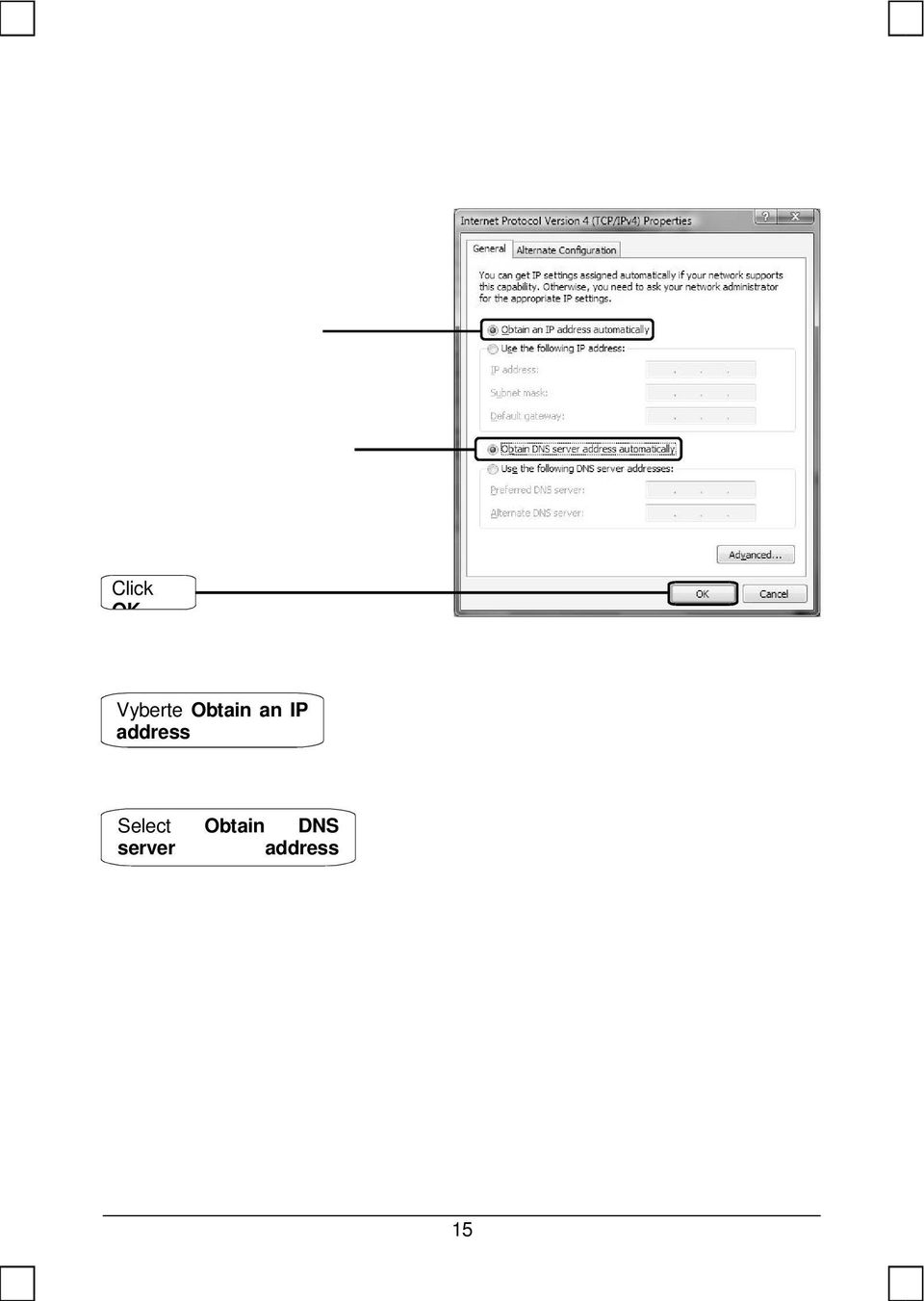

15 OK Vyberte Obtain an IP address Select Obtain DNS server address 15

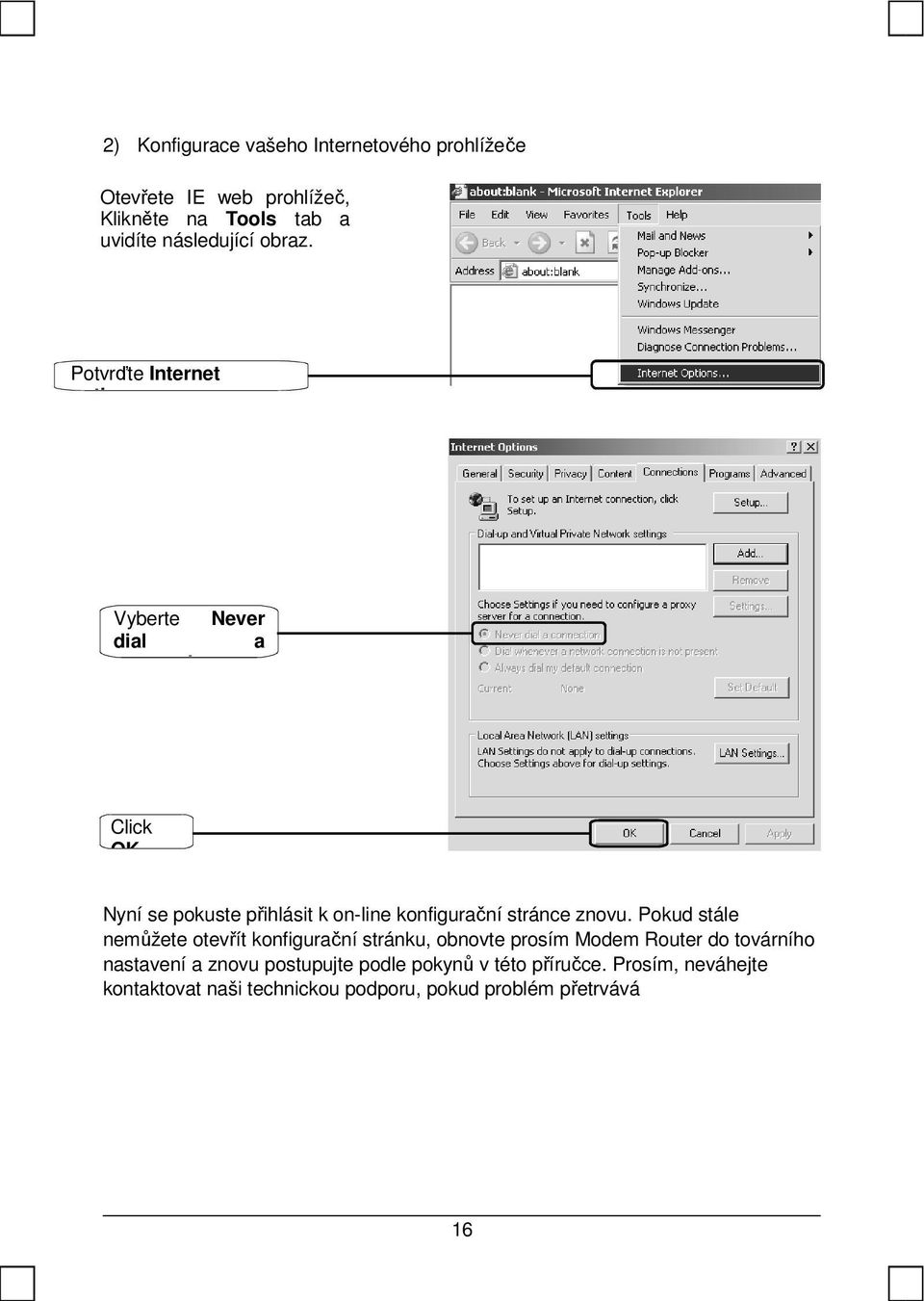

16 2) Konfigurace vašeho Internetového prohlížeče Otevřete IE web prohlížeč, Klikněte na Tools tab a uvidíte následující obraz. Potvrďte Internet options Vyberte dial Never a OK Nyní se pokuste přihlásit k on-line konfigurační stránce znovu. Pokud stále nemůžete otevřít konfigurační stránku, obnovte prosím Modem Router do továrního nastavení a znovu postupujte podle pokynů v této příručce. Prosím, neváhejte kontaktovat naši technickou podporu, pokud problém přetrvává 16

Potvrďte Internet options Vyberte dial Never a OK Nyní se pokuste přihlásit k on-line konfigurační stránce znovu.

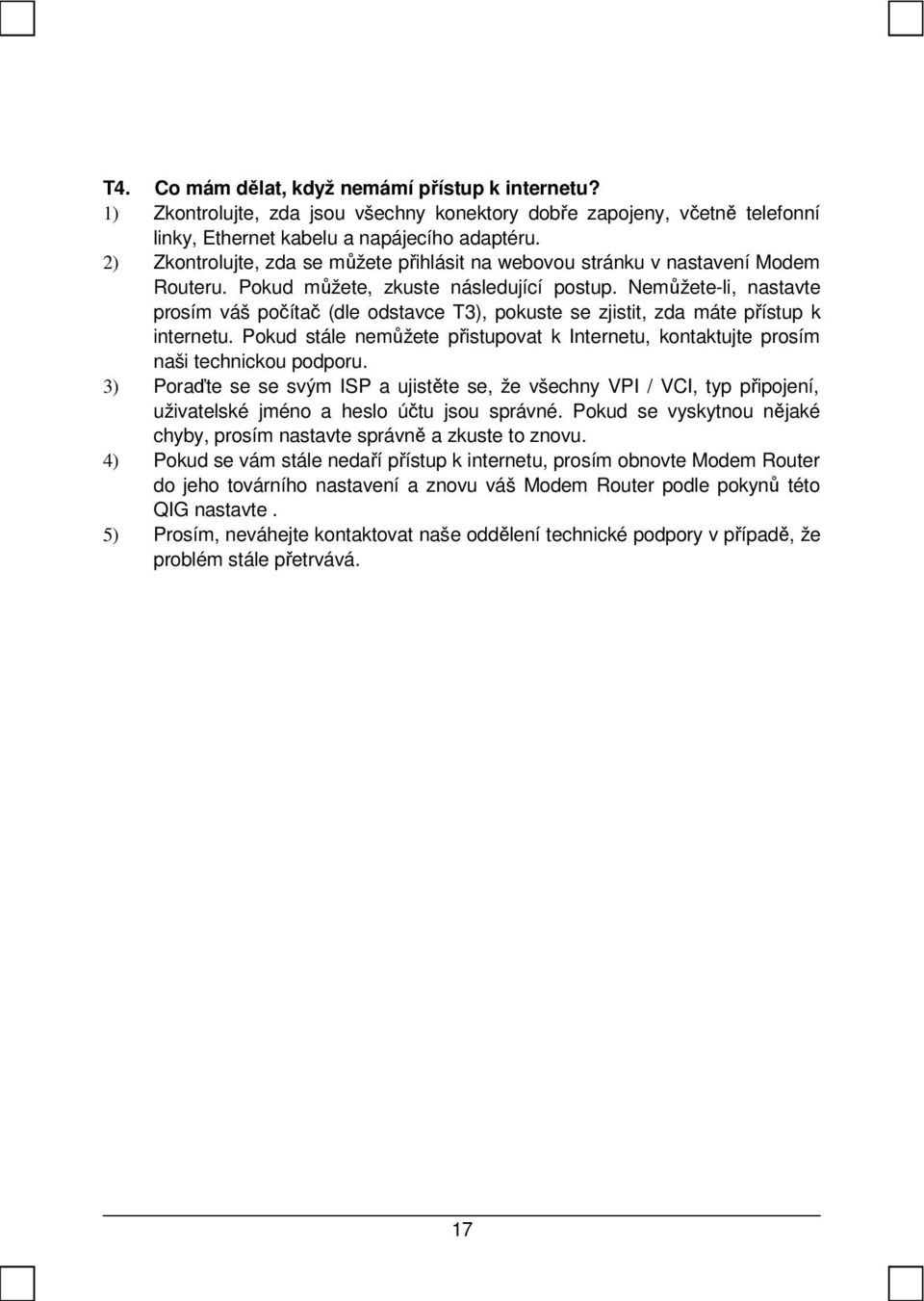

17 T4. Co mám dělat, když nemámí přístup k internetu? 1) Zkontrolujte, zda jsou všechny konektory dobře zapojeny, včetně telefonní linky, Ethernet kabelu a napájecího adaptéru. 2) Zkontrolujte, zda se můžete přihlásit na webovou stránku v nastavení Modem Routeru. Pokud můžete, zkuste následující postup. Nemůžete-li, nastavte prosím váš počítač (dle odstavce T3), pokuste se zjistit, zda máte přístup k internetu. Pokud stále nemůžete přistupovat k Internetu, kontaktujte prosím naši technickou podporu. 3) Poraďte se se svým ISP a ujistěte se, že všechny VPI / VCI, typ připojení, uživatelské jméno a heslo účtu jsou správné. Pokud se vyskytnou nějaké chyby, prosím nastavte správně a zkuste to znovu. 4) Pokud se vám stále nedaří přístup k internetu, prosím obnovte Modem Router do jeho továrního nastavení a znovu váš Modem Router podle pokynů této QIG nastavte. 5) Prosím, neváhejte kontaktovat naše oddělení technické podpory v případě, že problém stále přetrvává. 17

Nemůžete-li, nastavte prosím váš počítač (dle odstavce T3), pokuste se zjistit, zda máte přístup k internetu. Pokud stále nemůžete přistupovat k Internetu, kontaktujte prosím naši technickou podporu.

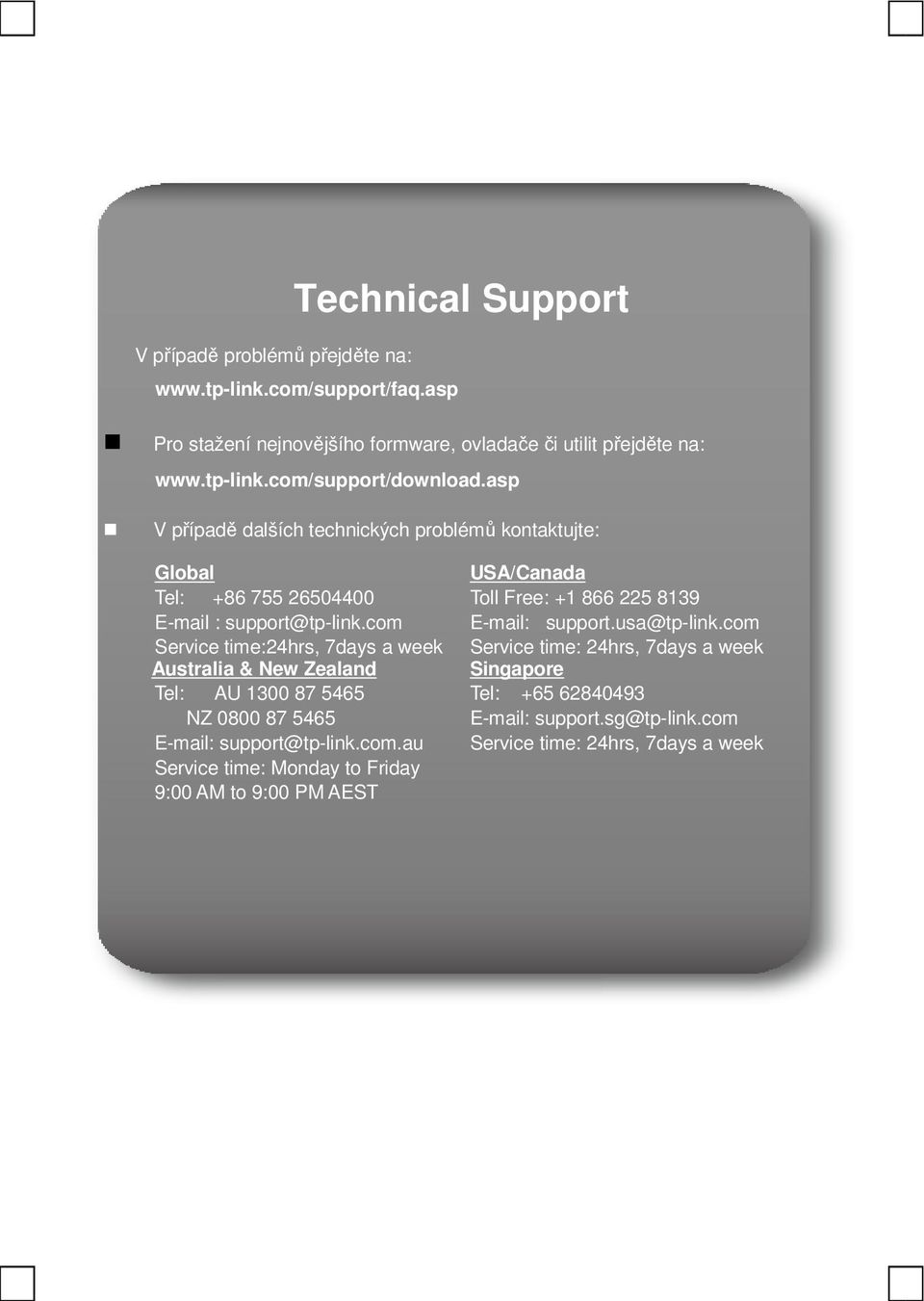

Technical Support V případě problémů přejděte na: www.tp-link.com/support/faq.asp Pro stažení nejnovějšího formware, ovladače či utilit přejděte na: www.tp-link.com/support/download.

19 Technical Support V případě problémů přejděte na: Pro stažení nejnovějšího formware, ovladače či utilit přejděte na: V případě dalších technických problémů kontaktujte: Global Tel: support@tp-link.com Service time:24hrs, 7days a week Australia & New Zealand Tel: AU NZ support@tp-link.com.au Service time: Monday to Friday 9:00 AM to 9:00 PM AEST USA/Canada Toll Free: support.usa@tp-link.com Service time: 24hrs, 7days a week Singapore Tel: support.sg@tp-link.com Service time: 24hrs, 7days a week

com Service time:24hrs, 7days a week Australia & New Zealand Tel: AU 1300 87 5465 NZ 0800 87 5465 E-mail: support@tp-link.com.au Service time: Monday to Friday 9:00 AM to 9:00 PM AEST USA/Canada Toll Free: +1 866 225 8139 E-mail: support.
