OBSAH Průvodce nastavením sítě..2 Nastavení statické IP.... 5 Nastavení DHCP. 7 Nastavení Kguard free DDNS.

1 OBSAH Průvodce nastavením sítě..2 Nastavení statické IP Nastavení DHCP. 7 Nastavení Kguard free DDNS.. 11 Příručka Port Forwading z IE Příručka Port Forwarding pro mobilní telefon 17 Použití Kguard DDNS zdarma

2 Průvodce nastavením sítě Protože DVR podporuje prohlížení videa přes síť na dálku, můžete ovládat DVR i vzdáleně, včetně monitorování, nahrávání, přehrávání nebo zálohování. Krok 1. Klik na Hlavní menu Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Krok 2. Klik na Síť Krok 3. K dispozici jsou 4 druhy internetových nastavení, včetně nastavení. DDNS Kguard : Statická IP/DHCP/PPPoE/Kguard DDNS 2

Klik na Hlavní menu Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start

3 3

4 Popis: Pokud máte nějaké otázky k internetu, obraťte se na místní ISP ( Internet Service Provider). Pro použití DDNS Kguard zdarma, nahlédněte do dodatku D. Systém se 2 DNS možnostmi vstupů, DDNS Server 1 pro hlavní server & DDNS Server 2 pro vedlejší server. Prosím, kontaktujte svého poskytovatele ISP pro správné DDNS Server parametry. 4

Systém se 2 DNS možnostmi vstupů, DDNS Server 1 pro hlavní server & DDNS Server 2

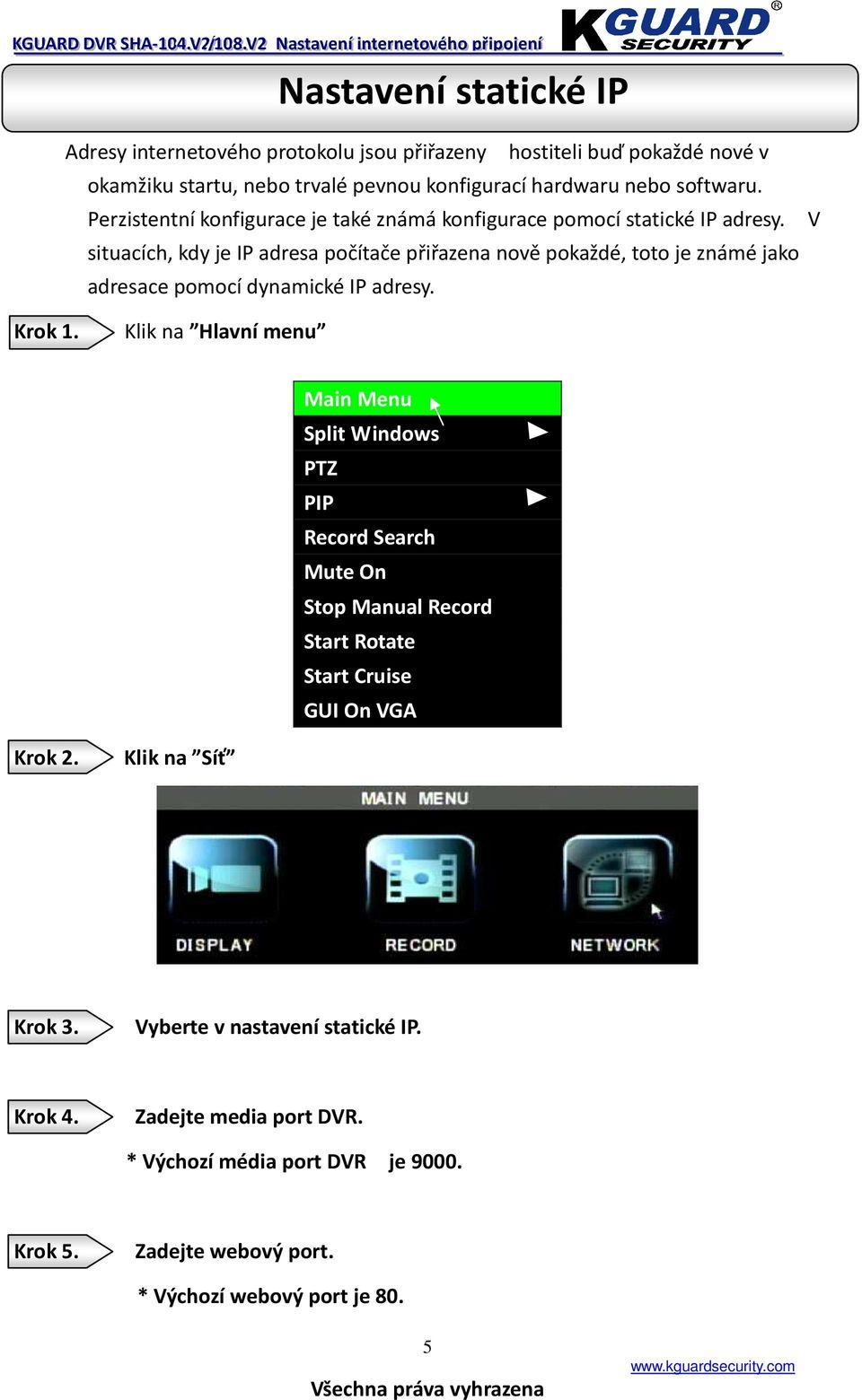

5 Nastavení statické IP Adresy internetového protokolu jsou přiřazeny hostiteli buď pokaždé nové v okamžiku startu, nebo trvalé pevnou konfigurací hardwaru nebo softwaru. Perzistentní konfigurace je také známá konfigurace pomocí statické IP adresy. V situacích, kdy je IP adresa počítače přiřazena nově pokaždé, toto je známé jako adresace pomocí dynamické IP adresy. Krok 1. Klik na Hlavní menu Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Krok 2. Klik na Síť Krok 3. Vyberte v nastavení statické IP. Krok 4. Zadejte media port DVR. * Výchozí média port DVR je Krok 5. Zadejte webový port. * Výchozí webový port je 80. 5

V situacích, kdy je IP adresa počítače přiřazena nově pokaždé, toto je známé jako adresace pomocí dynamické IP adresy. Krok 1.

6 Krok 6. Zadejte síťovou masku /Gateway. Krok 7. Následují 2 DNS servery, pokud znáte zadejte 2 rozdílné DNS servery. Krok 8. Klikněte na Potvrdit pro uložení nastavení. 6

7 Nastavení DHCP Dynamic Host Configuration Protocol (DHCP) je autokonfigurační protokol používáný v IP sítích. * Před provedením nastavení DHCP, prosím připojte DVR k DHCP zařízení. Krok 1. Klik na Hlavní menu Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Krok 2. Klik na Síť Krok 3. Step 4. Vyberte DHCP nastavení. Zadejte media port DVR. * Výchozí média port DVR je Step 5 Zadejte webový port. * Výchozí webový port je 80. Step 6. Jestli připojení k internetu proběhlo úspěšně, zobrazí se IP adresa. 7

Klik na Hlavní menu Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Krok 2.

8 Step 7. Klikněte na Potvrdit pro uložení nastavení 8

9 Nastavení PPPoE Point-to-Point Protocol over Ethernet (PPPoE) je síťový protokol pro ohraničení Point-to-Point Protocol (PPP) rámců uvnitř ethernetových rámců. * Před provedením nastavení PPPoE, prosím připojte k DVR PPPoE zařízení. Step 1. Klik na Hlavní menu. Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Step 2. Klik na Síť. Step 3. Step 4. Vyberte DHCP nastavení. Zadejte media port DVR. * Výchozí média port DVR je Step 5 Zadejte webový port. * Výchozí webový port je 80. Step 6. Zadejte jméno a heslo pro PPPOE linku. 9

Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Step 2. Klik na Síť. Step 3. Step 4.

10 Krok 7. Zadejte adresy serverů DNS 1 a 2. Krok 8. Klik na Použít pro uložení nastavení.. 10

11 Nastavení Kguard free DDNS Dynamické DNS je metoda, protokol, nebo síťová služba, která poskytuje možnost pro síťové zařízení, například směrovače nebo počítačový systém na bázi internetového protokolu Suite, oznámit změnu DNS v reálném čase, aktivní konfiguraci DNS, názvy hostitelů, adresy nebo jiných informací uložených v DNS. Krok 1. Klik na Hlavní menu. Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA Krok 2. Klik na Síť. 11

čase, aktivní konfiguraci DNS, názvy hostitelů, adresy nebo jiných informací uložených v DNS. Krok 1. Klik na Hlavní menu.

12 Krok 3. Klik na Nastavení DDNS. Krok 4. Krok 5. kguard. Povolte DDNS a pak zadejte server Kguard.org. Vložte jméno Host/uživatelské jméno / heslo, které jste obdrželi od Krok 6.. Klik na Použít pro uložení nastavení Pokud je Váš DVR spojen s routerem, použijte port forwarding instrukce pro nastavení vašeho routeru z IE prohlížeče. 12

Vložte jméno Host/uživatelské jméno / heslo, které jste obdrželi od Krok 6.

13 Příručka pro Port Forwarding z IE exploreru Pro přístup k DVR ze vzdáleného místa potřebujete, aby router předal porty 80 a 9000, na IP adresu DVR. Krok 1. Připojte router k DVR a zapněte DVR. Krok 2. Přejděte na webové stránky: Krok 3. Klikněte na KGuard KG-SHA DVRs (for DVRs that start with KG-SHA) Krok 4. Klikněte na modelu routeru, který je připojen k DVR. 13

Krok 2. Přejděte na webové stránky: http://portforward.com/kguard/ Krok 3.

14 Krok 5. Klikněte na click here to skip this advertisement s pro výuku přesměrování portů ( V pravém horním rohu obrazovky ). * Portforward.com- zdarma pouze pokyny k instalaci portforwarding. Poté, co se objeví reklamní stránka, klikněte prosím na: Po otevření webových stránek: uvidíte reklamu na placené nastavení portu routeru. Nemusíte tento software kupovat. Nad reklamou je link na přeskočení reklamy, dostanete se k instrukcím, které jsou zdarma. Pokud Vás software zaujme, můžete si jej koupit, ale instrukce pro nastavení portforwardingu jsou zdarma. Krok 6. Po dokončení procesu port forwarding, můžete zkontrolovat port, zda je otevřený nebo ne. Krok 7. Přejděte na stránku: 14

com/kguard/, uvidíte reklamu na placené nastavení portu routeru. Nemusíte tento software kupovat. Nad reklamou je link na přeskočení reklamy, dostanete se k instrukcím, které jsou zdarma.

15 Krok 8. Zadejte číslo portu, které předáváte (forward) *Například: port 80. Krok 9. Klikněte na tlačítko pro ověření jestli je potr otevřený nebo ne. * Pokud byl forwarding uspěšný, zobrazí se webová stránka: 15

16 Open port success * Pokud byl forwarding neuspěšný, zobrazí se webová stránka:: Open port failed 16

17 Příručka Port Forwarding pro mobilní telefon * Vzhledem k tomu, že modelů routeru je velké množství, zvolili jsme pro příklad pouze jeden model. Pokud máte nějaké otázky na konkrétní router, obraťte se na místního poskytovatele služeb. Krok 1. Nastavte IP adresu a port DHCP (3 ), a klikněte na " Potvrdit " pro potvrzení nastavení. * nastavení DHCP jsou pouze 2 typy PPPoE & Statická IP. Main Menu Split Windows PTZ PIP Record Search Mute On Stop Manual Record Start Rotate Start Cruise GUI On VGA 17

Nastavte IP adresu a port DHCP (3 ), a klikněte na " Potvrdit " pro potvrzení nastavení.

18 Step 2. Klikněte na ikonu Zařízení a potom ma ikomu Mobil.tel. 18

19 Krok 3. Zadejte uživatelské jméno a heslo a také server port. * port musí být pro mobilní telefon stejný jako server port. Krok 4. Klikněte na tlačítko Potvrdit. Krok 5. Zadejte do prohlížeče a přihlašte se k routeru. 19

20 Krok 6. Klikněte na nastavení ADVANCED. Krok 7. Klikněte na nastavení Virtual Server. 20

21 Krok 8. Přidejte nový virtual server pro mobil.tel. port, vyplňte všechny informace a potvrďte Save. Krok 9. Potom, co přidáte dva virtual servery, klikněte na Save settings. Step 10. Klikněte na Continue pro pokračování.. 21

Klikněte na Save Settings pro uložení. Krok 12. Restartujte system.

22 Krok 11. Vyberte Tools --> DYNAMIC DNS. Povolte DDNS a vložte DynDNS přístupové informace. Klikněte na Save Settings pro uložení. Krok 12. Restartujte system. Pro více informací o port forwardingu prosím zadejte: Při použití free Kguard DDNS prosím postupujte následovně : 22

23 Použití Kguard DDNS zdarma Krok 1. Zadejte web. adresu: Krok 2. Klikněte na Jestliže Váš prohlížeč staránku blokuje, přejděte na adresu: Krok 3. Vyskokovací okno zobrazí: 23

Krok 4. Zadejte informace níže.. Zadejte E-mail adresu.

blokování nevyžádané pošty doporučujeme použít free mail, např.

24 Krok 4. Zadejte informace níže.. Zadejte adresu. Heslo Potvrďte heslo Křestní jméno Příjmení Opište kod z obrazce Pro blokování nevyžádané pošty doporučujeme použít free mail, např. Gmail, yahoo mail, Seznam, Volny.. Krok 5. Klikněte na tlačítko Krok 6. Zadejte své vlastní doménové jméno. 24

25 Krok 7. Po dokončení procesu se zobrazí symbol check zeleně a táke se zobrazí Vaše doménové jméno.. * Prosím, poznamenejte si tento název domény. 25

26 26
