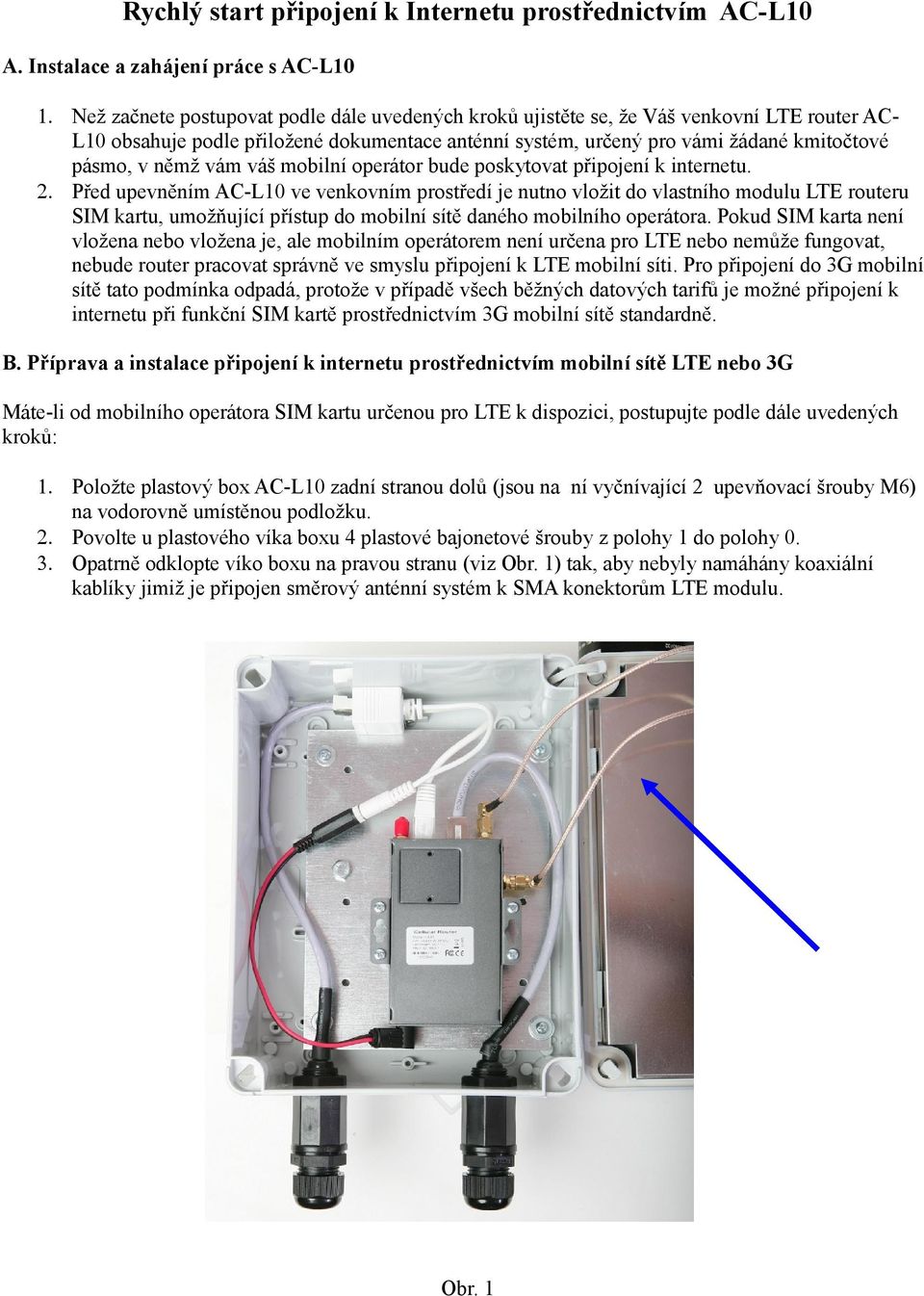

1 A. Instalace a zahájení práce s AC-L10 1. Než začnete postupovat podle dále uvedených kroků ujistěte se, že Váš venkovní LTE router AC- L10 obsahuje podle přiložené dokumentace anténní systém, určený pro vámi žádané kmitočtové pásmo, v němž vám váš mobilní operátor bude poskytovat připojení k internetu. 2. Před upevněním AC-L10 ve venkovním prostředí je nutno vložit do vlastního modulu LTE routeru SIM kartu, umožňující přístup do mobilní sítě daného mobilního operátora. Pokud SIM karta není vložena nebo vložena je, ale mobilním operátorem není určena pro LTE nebo nemůže fungovat, nebude router pracovat správně ve smyslu připojení k LTE mobilní síti. Pro připojení do 3G mobilní sítě tato podmínka odpadá, protože v případě všech běžných datových tarifů je možné připojení k internetu při funkční SIM kartě prostřednictvím 3G mobilní sítě standardně. B. Příprava a instalace připojení k internetu prostřednictvím mobilní sítě LTE nebo 3G Máte-li od mobilního operátora SIM kartu určenou pro LTE k dispozici, postupujte podle dále uvedených kroků: 1. Položte plastový box AC-L10 zadní stranou dolů (jsou na ní vyčnívající 2 upevňovací šrouby M6) na vodorovně umístěnou podložku. 2. Povolte u plastového víka boxu 4 plastové bajonetové šrouby z polohy 1 do polohy Opatrně odklopte víko boxu na pravou stranu (viz Obr. 1) tak, aby nebyly namáhány koaxiální kablíky jimiž je připojen směrový anténní systém k SMA konektorům LTE modulu. Obr. 1

vám váš mobilní operátor bude poskytovat připojení k internetu. 2.

2 4. Na kovovém krytu vlastního LTE modulu uvnitř plastového boxu opatrně odšroubujte 2 šroubky a opatrně odložte plechové víčko, do vnitřku otevřeného prostoru pod víčkem vložte do SIM držáku SIM kartu od příslušného mobilního operátora. SIM musí podporovat požadovanou službu LTE nebo 3G (viz Obr. 2). Obr Po vložení SIM opět uzavřete prostor víčkem a zašroubujte zpět 2 šroubky a lehce je dotáhněte. 6. Nasaďte zpět plastové víko s anténním systémem a zafixujte bajonetové šrouby jejich otočením z polohy 0 do polohy Než přistoupíte k venkovní instalaci AC-L10, připravte si kovové prvky držáku pro připevnění AC- L10 na stožár (viz Obr. 3). Obr. 3

Po vložení SIM opět uzavřete prostor víčkem a zašroubujte zpět 2 šroubky a lehce je dotáhněte. 6.

3 8. Při upevnění AC-L10 ve venkovním prostředí dbejte na to, aby čelní strana AC-L10 (víko plastového boxu) směřovala k předpokládanému vysílači signálu mobilní sítě s danou technologií (LTE, UMTS 3G) příslušného mobilního operátora. 9. Po připevnění AC-L10 ve venkovním prostředí připojte do RJ45 zásuvky s označením červenou značkou spodní straně AC-L10 venkovní stíněný ethernetový kabel, přičemž na opačný konec ethernetového kabelu, jež je protažen již do příslušného místa uvnitř budovy (místnosti) připojte pasivní PoE injektor (je součástí balení AC-L10). K PoE injektoru připojte napájecí adaptér (je taktéž součástí balení AC-L10) a RJ45 zástrčku tohoto PoE injektoru připojte buď přímo do síťové karty PC, notebooku apod. 10. Jakmile je připojen napájecí adaptér k PoE injektoru je možné zahájit nastavení všech potřebných parametrů pro navázání komunikace s mobilní sítí operátora. 11. Nastavte na počítači automatické získávání IP adresy, masku podsítě, DNS. Počítač bude mít IP adresu xxx. V internetovém prohlížeči zadejte : a potvrďte tlačítkem ENTER Zadejte Uživatelské jméno : admin a Heslo: admin a potvrďte tlačítkem ENTER Po přihlášení se objeví vstupní strana rozhraní pro administrace všech potřebných nastavení AC-L10 a na stránku se vypíše aktuální nastavení celého routeru - Status C. Nastavení připojení k Internetu pro LTE mobilní síť Kliknutím na položku Internet Settings v menu na levé straně se toto submenu otevře a po kliknutí na položku WAN se po malé chvíli objeví stránka s možností nastavení internetového mobilního připojení (viz obrázek Obr.4) Obr. 4

Po připevnění AC-L10 ve venkovním prostředí připojte do RJ45 zásuvky s označením červenou značkou spodní straně AC-L10 venkovní stíněný ethernetový kabel, přičemž na opačný konec ethernetového

4 V položce WAN Connection Type ponechte přednastavenou volbu Cell Network. V položce "Cell Modem", ponechte přednastavenou volbu "SIERRA_MC77xx_QMI" Poznámky : důrazně se doporučuje restartovat router (napájení vypnuto a znovu zapnuto) poté, když jste místo ponechání přednastavené volby vybrali funkci "AUTO_DETECT" a potvrdili tuto volbu tlačítkem Aply - v tomto případě router sám detekuje typ modemu. Prosím, buďte trpěliví, router bude potřebovat více času na ustavení spojení pro první konfiguraci. V položce Network Type ponechejte přednastavenou hodnotu LTE only nebo jestli chcete připojení k internetu realizovat prostřednictvím 3G mobilní sítě nastavte volbu WCDMA only V položce Online Mode ponechejte přednastavenou hodnotu Keep Alive, aby se připojení v případě jeho výpadku samo okamžitě zase obnovilo, jakmile to bude možné. V položce Parameter Groups ponechejte přednastavenou hodnotu WCDMA aby připojení k internetu bylo možné prostřednictvím LTE mobilní sítě. Pro kontrolu nastavených parametrů u této položky klikněte na tlačítko Advance Parameter Groups - zobrazené okno by mělo ukázat takto nastavené parametry (viz obrázek 5 - příklad nastavení). V případě, že nastavené parametry neodpovídají parametrům pro daného mobilního operátora, je nutno je přenastavit podle jím poskytnutých údajů. Po přenastavení parametrů je nutno provedené změny potvrdit kliknutím na tlačítko Add/Edit. Pro návrat k WAN nastavení klikněte na tlačítko Advance Parameter Grooups a pro potvrzení provedených změn klikněte na tlačítko Apply.

přednastavené volby vybrali funkci "AUTO_DETECT" a potvrdili tuto volbu tlačítkem Aply - v tomto případě router sám detekuje typ modemu.

5 Obr. 5 - Příklad nastavení parametrů pro mobilní síť Parameters Groups Name můžete vyplnit název volně. Ale v názvu nesmí být žádné mezery mezi znaky. Dialup : vyplňte potřebné údaje do požadovaných parametrů. Data pro vyplnění získáte od poskytovatele SIM karty nebo operátora APN : vyplňte potřebné údaje do požadovaných parametrů. Data pro vyplnění získáte od poskytovatele SIM karty nebo operátora User : vyplňte potřebné údaje do požadovaných parametrů. Data pro vyplnění získáte od poskytovatele SIM karty nebo operátora Password : vyplňte potřebné údaje, získáte je od poskytovatele SIM karty nebo operátora. Kliknutím na tlačítko Advance Parameter Groups se vrátíte k předchozí stránce, tj dle Obr. 4. V případě, že jste přenastavili nějakou položku klikněte na Apply tlačítko nebo vypněte a znovu zapněte napájecí zdroj pro provedení restartu routeru. Po provedení tohoto restartu bude AC-L10 připojován k mobilní síti a ustaví se spojení. Vzhledem k tomu, že se jedná o přenastavení řady parametrů routeru a je

Data pro vyplnění získáte od poskytovatele SIM karty nebo operátora User : vyplňte potřebné údaje do požadovaných parametrů.

6 nutno, aby router vyhledal a ustavil spojení s mobilní sítí, mějte prosím s tímto krokem trpělivost. Pro kontrolu navázaného připojení k mobilní síti a aktuálně nastavených parametrů klikněte v levém menu nahoře na položku Status a po chvilce se zobrazí následující stránka Status Page s přehledně uspořádanými parametry připojení k mobilní síti (viz obr. 6 kde je jako příklad uvedeno připojení do LTE sítě ). Obr. 6 - Příklad výpisu parametrů po připojení k mobilní LTE síti

položku Status a po chvilce se zobrazí následující stránka Status Page s přehledně uspořádanými parametry připojení k

7 Je-li připojení k mobilní síti LTE funkční, získá router od mobilní sítě WAN IP adresu, v horní části zobrazené stránky Status Page je zeleně vybarven Ethernet port LAN4 a v části údajů Cell Network Info se objeví: SIM Status: Selected Network: SIM ready LTE_only Registered Network: popis sítě do které router připojen Sub Network Type: Signal: Cell Status: LTE hodnota vstupní úrovně vf signálu v dbm a číselné i grafické stupnici UP (mobilní připojení je v provozu) C. Nastavení připojení k Internetu pro 3G mobilní síť V případě, že není zatím ve vaší lokalitě dostupná LTE mobilní síť, nicméně je dostupná 3G síť, je možné i v tomto případě s výhodou využít AC-L10 k připojení k Internetu. V tomto případě je nutno postupovat podle následujících kroků: Kliknutím na položku Internet Settings v menu na levé straně se toto submenu rozbalí a po kliknutí na položku WAN se po malé chvíli objeví stránka s možností nastavení internetového mobilního připojení. V položce Network Type vyberte z rozbalovacího menu hodnotu WCDMA only. V položce Online Mode ponechejte přednastavenou hodnotu Keep Alive, aby se připojení v případě jeho výpadku samo okamžitě zase obnovilo, jakmile to bude možné. V položce Parameter Groups ponechejte přednastavenou hodnotu WCDMA Pro kontrolu nastavených parametrů u této položky klikněte na tlačítko Advance Parameter Groups - zobrazené okno by mělo ukazovat nastavené parametry jako je tomu pro LTE (viz obrázek 5 - příklad nastavení pro síť jednoho z mobilních operátorů). V případě, že nastavené parametry neodpovídají parametrům pro daného mobilního operátora, je nutno je přenastavit podle jím poskytnutých údajů. Po přenastavení parametrů je nutno provedené změny potvrdit kliknutím na tlačítko Add/Edit. Pro návrat k WAN nastavení klikněte potom na tlačítko Advance Parameter Grooups a pro potvrzení provedených změn klikněte na tlačítko Apply. Pro další podrobnější popis nastavení jednotlivých položek a funkčností AC-L10 postupujte podle uživatelského manuálu nebo kontaktujte Vašeho prodejce.

dbm a číselné i grafické stupnici UP (mobilní připojení je v provozu) C.
