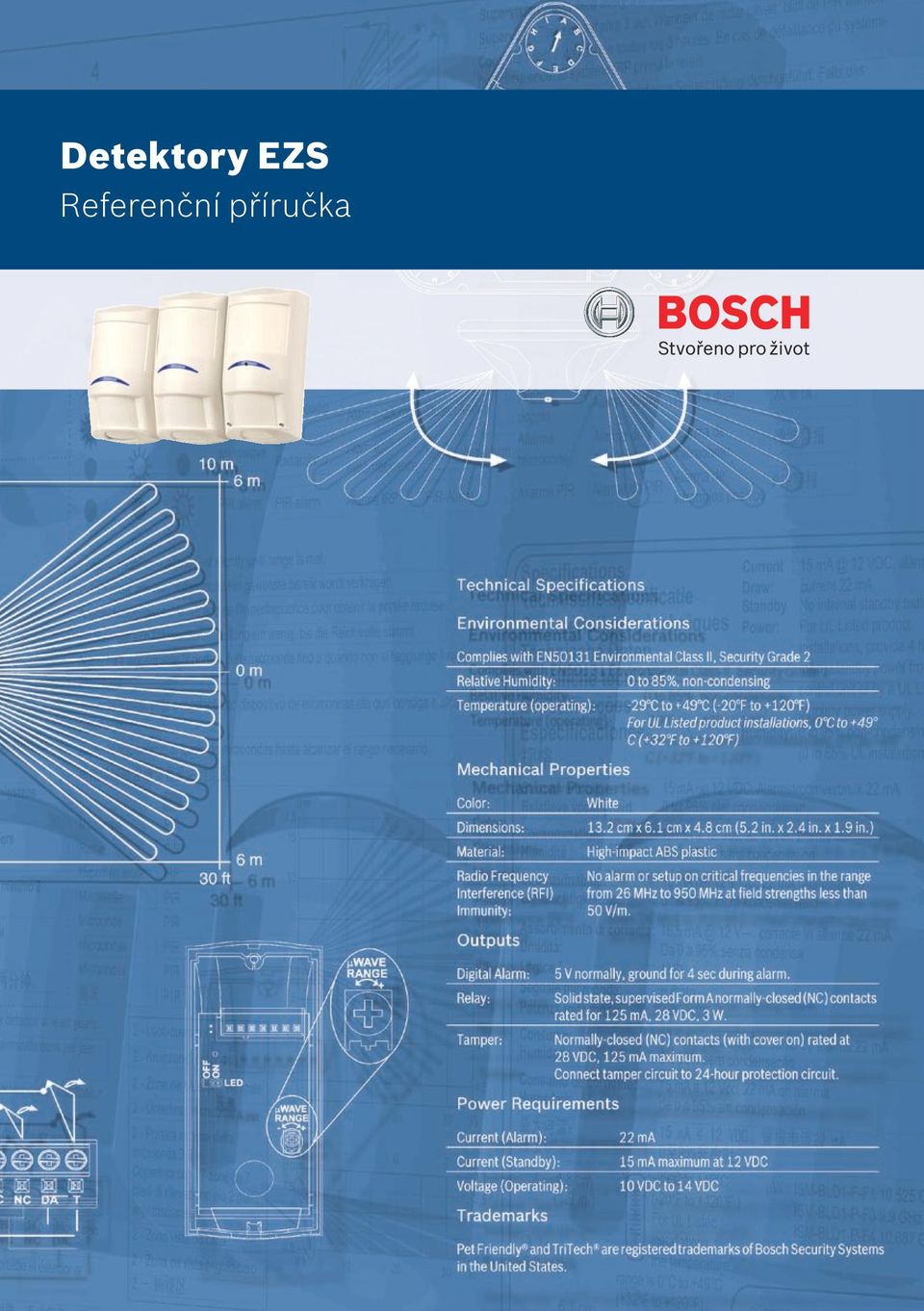

Detektory EZS. Referenční příručka

Transkript

1 Detektory EZS Referenční příručka

2 01 Společnost Bosch váš jediný dodavatel detektorů EZS. Inteligentní detekci tvoří jemná rovnováha mezi rychlou reakcí na opravdová narušení zabezpečení a ignorováním falešných podnětů ke spuštění nákladného poplachu. Oceněné detektory společnosti Bosch Security Systems představují standard spolehlivosti a rychlé detekce spolu s vynikající odolností vůči falešným poplachům. Naše zařízení pro detekci lze použít v těch nejsložitějších aplikacích, od skladů s mnoha vestibuly po dlouhé chodby, vysoké stropy až po domácnosti s malými zvířaty. Nabízíme detektory EZS pro téměř libovolnou oblast použití. Takto vypadá naše kompletní řada: Pasivní infračervené (PIR) detektory Kombinace detektorů PIR a mikrovlnných detektorů Detektory PIR s dlouhým dosahem 360 detektory PIR pro stropní montáž Fotoelektrické paprskové detektory Odchodové detektory PIR Detektory PIR s integrovanou kamerou se snímacím prvkem CCD Detektory tříštění skla Detektory s odolností proti domácím a jiným zvířatům Seizmické detektory Obsah 01 Úvod 02 Řada Professional 04 Řada Blue Line 07 Klasická řada 12 Detektory s dlouhým dosahem 13 Detektory pro stropní montáž 15 Podniková řada 16 Odchodové detektory 17 Detektory tříštění skla 17 Seizmické detektory 18 Fotoelektrické paprskové detektory 19 Nové konvence označení senzorů 21 Rejstřík funkcí

3 Referenční příručka pro detektory EZS 02 Řada Professional ISC-PPR1-W16 ISC-PDL1-W18x Typ montáže Na stěnu Na stěnu Technologie detekce PIR PIR/mikrovlnná Popis Standardní PIR TriTech+ Pasivní infračervený (PIR) senzor Dva dvouprvkové senzory Dva dvouprvkové senzory Mikrovlnný Dopplerův radar Radar s přizpůsobivým dosahem Aplikace Okolní podmínky Běžné Drsné Úroveň zabezpečení/nebezpečí Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 4,5 kg 4,5 kg Optika 29 C až +55 C 29 C až +55 C Fresnelovy čočky se třemi ohnisky a 86 zónami Pokrytí/rozsah m 7,5 10 m m 7,5 10 m Montážní výška 2,1 až 3 m 2,1 až 3 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, samozajišťovací, bez šroubů Dvoudílný, samozajišťovací, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Pouze u detektoru s mikrovlnnou technologií Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Dynamická Dynamická Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFNOR, C-Tick, CE, culus, EN stupeň 2, IMQ, INCERT, NEL, NOR, POL, VdS AFNOR, BZL, C-Tick, CE, culus, EN stupeň 2, FCC, IC, IMQ, INCERT, NEL, NOR, POL El. hodnoty Výstup poplachu Polovodičové relé NC Polovodičové relé NC Provozní napětí 9 až 15 V DC 9 až 15 V DC Odběr proudu (min/max) ma 10/15 13/25 Zpracování signálu Technologie slučování dat Technologie slučování dat Aktivní potlačení bílého světla, samonastavitelný jas indikátoru LED, odstranitelné ploché vývody, integrovaná horizontální a vertikální vodováha Aktivní potlačení bílého světla, samonastavitelný jas indikátoru LED, odstranitelné ploché vývody, integrovaná horizontální a vertikální vodováha * Držák B338 poskytuje volitelný ochranný kontakt. Frekvence pro duální detektor s označením dílu G je 10,525 GHz a pro duální detektor s označením dílu H je 10,588 GHz.

4 03 Řada Professional ISC-PPR1-WA16x ISC-PDL1-WA18x Typ montáže Na stěnu Na stěnu Technologie detekce PIR* PIR/mikrovlnná Popis PIR s antimaskingem TriTech+ s antimaskingem Pasivní infračervený (PIR) senzor Dva dvouprvkové senzory Dva dvouprvkové senzory Mikrovlnný Dopplerův radar Mikrovlnná asistenční technologie Radar s přizpůsobivým dosahem pro dokonalou odolnost proti falešným poplachům Aplikace Okolní podmínky Běžné Drsné Úroveň zabezpečení/nebezpečí Vysoká Vysoká Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 4,5 kg 4,5 kg Optika 29 C až +55 C 29 C až +55 C Fresnelovy čočky se třemi ohnisky a 86 zónami Pokrytí/rozsah m 7,5 10 m m 7,5 10 m Montážní výška 2,1 až 3 m 2,1 až 3 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, samozajišťovací, bez šroubů Dvoudílný, samozajišťovací, bez šroubů Volitelné montážní držáky B328, B335, B338** B328, B335, B338** Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Vícebodová, aktivní infračervená s detekcí zastříkání sprejem Vícebodová, aktivní infračervená s detekcí zastříkání sprejem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Dynamická Dynamická Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem FCC, CE, culus, EN stupeň 3 FCC, CE, culus, EN stupeň 3 El. hodnoty Výstup poplachu Polovodičové relé NC Polovodičové relé NC Provozní napětí 9 až 15 V DC 9 až 15 V DC Odběr proudu (min/max) ma 18/26 18/26 Zpracování signálu Technologie slučování dat Technologie slučování dat Aktivní potlačení bílého světla, samonastavitelný jas indikátoru LED, odstranitelné ploché vývody, integrovaná horizontální a vertikální vodováha K dispozici s LSNi Aktivní potlačení bílého světla, samonastavitelný jas indikátoru LED, odstranitelné ploché vývody, integrovaná horizontální a vertikální vodováha K dispozici s LSNi, k dispozici s dohlíženým relé NO typu B * Obsahuje také mikrovlnnou asistenční technologii. ** Držák B338 poskytuje volitelný ochranný kontakt. Frekvence pro duální detektor s označením dílu G je 10,525 GHz a pro duální detektor s označením dílu H je 10,588 GHz.

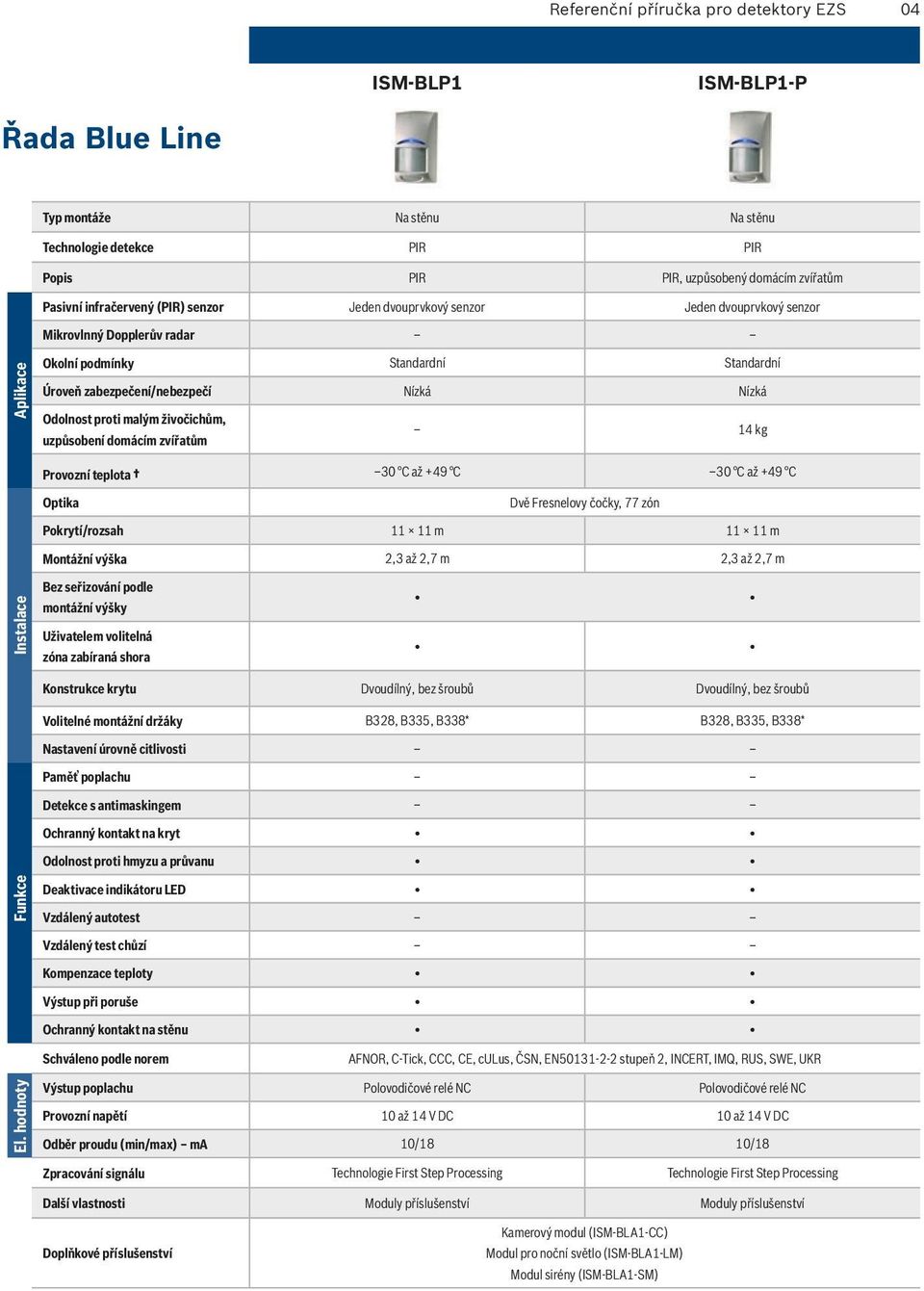

5 Referenční příručka pro detektory EZS 04 ISM-BLP1 ISM-BLP1-P Řada Blue Line Typ montáže Na stěnu Na stěnu Technologie detekce PIR PIR Popis PIR PIR, uzpůsobený domácím zvířatům Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Aplikace Okolní podmínky Standardní Standardní Úroveň zabezpečení/nebezpečí Nízká Nízká Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 14 kg Optika 30 C až +49 C 30 C až +49 C Dvě Fresnelovy čočky, 77 zón Pokrytí/rozsah m m Montážní výška 2,3 až 2,7 m 2,3 až 2,7 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFNOR, C-Tick, CCC, CE, culus, ČSN, EN stupeň 2, INCERT, IMQ, RUS, SWE, UKR El. hodnoty Výstup poplachu Polovodičové relé NC Polovodičové relé NC Provozní napětí 10 až 14 V DC 10 až 14 V DC Odběr proudu (min/max) ma 10/18 10/18 Zpracování signálu Technologie First Step Processing Technologie First Step Processing Moduly příslušenství Moduly příslušenství Kamerový modul (ISM-BLA1-CC) Modul pro noční světlo (ISM-BLA1-LM) Modul sirény (ISM-BLA1-SM)

6 05 ISM-BLQ1 ISM-BLD1-P-F1 ISM-BLD1-F1 Řada Blue Line # Typ montáže Na stěnu Na stěnu Na stěnu Technologie detekce PIR PIR/mikrovlnná PIR/mikrovlnná Popis Čtyřnásobný PIR Pet Friendly TriTech TriTech Pasivní infračervený (PIR) senzor Jeden čtyřprvkový senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Adaptivní zpracování mikrovlnného signálu Aplikace Okolní podmínky Běžné Běžné Běžné Úroveň zabezpečení/nebezpečí Nízká Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 45 kg 45 kg 30 C až +49 C 30 C až +49 C 30 C až +49 C Optika Dvě Fresnelovy čočky, 77 zón Dvě Fresnelovy čočky, 77 zón Dvě Fresnelovy čočky, 77 zón Pokrytí/rozsah m m m Montážní výška 2,3 až 2,7 m 2,3 až 2,7 m 2,3 až 2,7 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFMPR, C-Tick, CE, culus, ČSN, EN stupeň 2, INCERT, POL, RUS, SWE, UKR AFNOR, BZL, C-Tick, CCC, CE, culus, ČSN, EN stupeň 2, FCC, IC, IMQ, INCERT, POL, RUS, SWE, UKR AFNOR, BZL, C-Tick, CE, EN , IC, ida, INCERT, RUS El. hodnoty Výstup poplachu Polovodičové relé NC Polovodičové relé NC Polovodičové relé NC Provozní napětí 10 až 14 V DC 10 až 14 V DC 10 až 14 V DC Odběr proudu (min/max) ma 10/18 15/22 15/22 Motion Analyzer II Technologie First Step Processing Technologie First Step Processing, adaptivní zpracování mikrovlnného signálu Technologie First Step Processing, adaptivní zpracování mikrovlnného signálu Moduly příslušenství Moduly příslušenství Moduly příslušenství Kamerový modul (ISM-BLA1-CC) Modul pro noční světlo (ISM-BLA1-LM) Modul sirény (ISM-BLA1-SM)

7 Referenční příručka pro detektory EZS 06 Řada Blue Line Moduly Plug-in ISM-BLA1-CC Popis Optika Pokrytí/rozsah Konstrukce krytu Volitelné montážní držáky Ochranný kontakt na kryt Schváleno podle norem Výstup poplachu Provozní napětí Odběr proudu Barevná kamera 10 C až +49 C Otvor kontaktu, 330 řádků, < 3 lx 66 horizontálně, 53 vertikálně Dvoudílný B328, B335, B338* (společně s detektorem) UL, CE Polovodičové relé NO/NC 10 až 14 V DC 5 ma v pohotovostním režimu / 115 ma se zapnutou kamerou ISM-BLA1-LM ISM-BLA1-SM Popis Technologie Night Light (LED) Siréna Optika 4 bílé diody LED Hladina zvuku 85 db ve vzdálenosti 1 m 10 C až +49 C 10 C až +49 C Konstrukce krytu Dvoudílný Dvoudílný Volitelné montážní držáky B328, B335 (společně s detektorem) B328, B335 (společně s detektorem) Ochranný kontakt na kryt není požadováno není požadováno Časovač 30 s/4 min Spouštěcí událost Digitálním poplachem detektoru Od ústředny Vypínač Nastavení jasu Nízký, vysoký Schváleno podle norem CE CE Výstup poplachu Provozní napětí 12 V DC 12 V DC jmenovité Odběr proudu 40 ma při nastavení nízkého jasu 75 ma při nastavení vysokého jasu max. 40 ma * Držák B338 poskytuje volitelný ochranný kontakt. Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C. Stejné jako u detektoru BLD1-P, ale bez odolnosti proti domácím zvířatům a malým živočichům. (Poznámka: Není k dispozici v Jižní a Severní Americe.) Frekvence pro duální detektor s označením dílu G je 10,525 GHz a pro duální detektor s označením dílu H je 10,588 GHz. # Mikrovlnná frekvence standardní jednotky TriTech je F1=10,525 GHz, F2=10,588 GHz a F4=10,687 GHz.

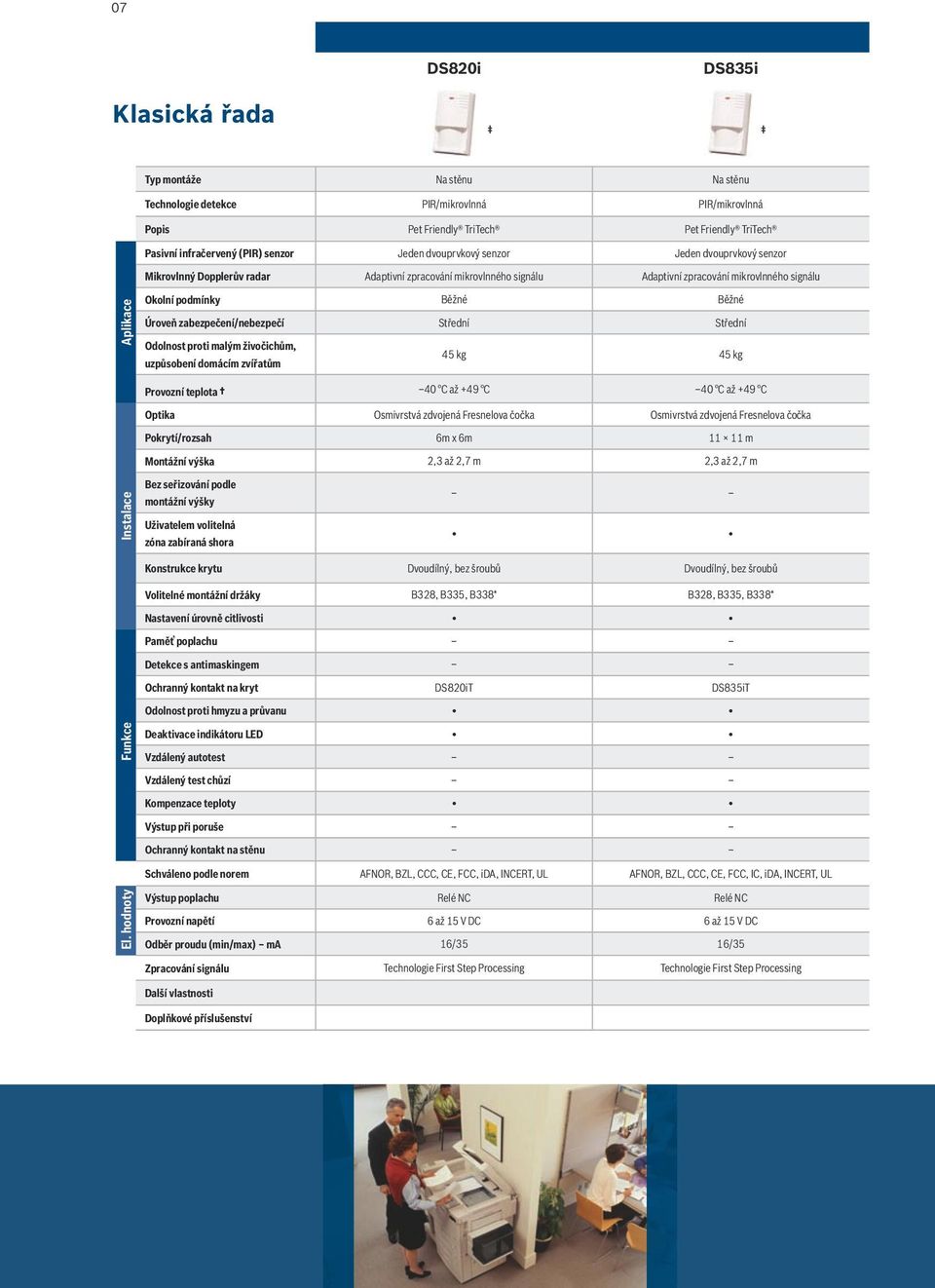

8 07 DS820i DS835i Klasická řada Typ montáže Na stěnu Na stěnu Technologie detekce PIR/mikrovlnná PIR/mikrovlnná Popis Pet Friendly TriTech Pet Friendly TriTech Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Adaptivní zpracování mikrovlnného signálu Aplikace Okolní podmínky Běžné Běžné Úroveň zabezpečení/nebezpečí Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 45 kg 45 kg 40 C až +49 C 40 C až +49 C Optika Osmivrstvá zdvojená Fresnelova čočka Osmivrstvá zdvojená Fresnelova čočka Pokrytí/rozsah 6m x 6m m Montážní výška 2,3 až 2,7 m 2,3 až 2,7 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt DS820iT DS835iT Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFNOR, BZL, CCC, CE, FCC, ida, INCERT, UL AFNOR, BZL, CCC, CE, FCC, IC, ida, INCERT, UL El. hodnoty Výstup poplachu Relé NC Relé NC Provozní napětí 6 až 15 V DC 6 až 15 V DC Odběr proudu (min/max) ma 16/35 16/35 Zpracování signálu Technologie First Step Processing Technologie First Step Processing

9 Referenční příručka pro detektory EZS 08 DS860 DS950 DS970 Klasická řada Typ montáže Na stěnu Na stěnu Na stěnu Technologie detekce PIR/mikrovlnná PIR/mikrovlnná PIR/mikrovlnná Popis TriTech TriTech s rozšířenými funkcemi TriTech s rozšířenými funkcemi Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Aplikace Mikrovlnný Dopplerův radar Adaptivní zpracování Adaptivní zpracování Adaptivní zpracování mikrovlnného signálu mikrovlnného signálu mikrovlnného signálu Okolní podmínky Běžné Běžné Běžné Úroveň zabezpečení/nebezpečí Střední Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 40 C až +49 C 40 C až +49 C 40 C až +49 C Optika Pětivrstvá zdvojená Fresnelova čočka Pětivrstvá zdvojená Fresnelova čočka Pětivrstvá zdvojená Fresnelova čočka Pokrytí/rozsah 18m x 18m 15m x 15m 21m x 21m Montážní výška 1,8 až 2,4 m 1,8 až 2,4 m 1,8 až 2,4 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Pouze u detektoru s mikrovlnnou Pouze u detektoru s mikrovlnnou technologií technologií Ochranný kontakt na kryt El. hodnoty Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFNOR, BZL, CCC, CE, culus, FCC, IC, AFNOR, BZL, CCC, CE, culus, FCC, IC, AFNOR, BZL, CCC, CE, culus, FCC, IC, ida, IMQ, INCERT, UL ida, IMQ, INCERT, UL ida, IMQ, INCERT, UL Výstup poplachu Relé NC Relé NC/NO typu C Relé NC/NO typu C Provozní napětí 9 až 15 V DC 9 až 15 V DC 9 až 15 V DC Odběr proudu (min/max) ma Zpracování signálu Technologie First Step Processing Technologie First Step Processing Technologie First Step Processing Fresnelova optika vyměnitelná v místě instalace Fresnelova optika vyměnitelná v místě instalace, funkce Motion Monitor, dohlížení detektorů PIR a mikrovlnných detektorů, blokování mikrovlnného systému Fresnelova optika vyměnitelná v místě instalace, funkce Motion Monitor, dohlížení detektorů PIR a mikrovlnných detektorů, blokování mikrovlnného systému * Čočka pro dlouhý dosah OLR92-3 Čočka pro dlouhý dosah OLR92-3 Čočka pro dlouhý dosah OLR92-3 Držák B338 poskytuje volitelný ochranný kontakt. Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C, s výjimkou modelu OD850. Omezená dostupnost nebo nedostupný v Evropě, na Středním Východě a v Asii. Standardní mikrovlnná frekvence je 10,525 GHz, A=10,687 GHz, B=9,9 GHz.

10 09 Klasická řada DS915 DS934 DS935Z Typ montáže Na stěnu / se zapuštěním Na stěnu Na stěnu Technologie detekce PIR PIR PIR Popis PIR pro zápustnou montáž Standardní PIR PIR s rozšířenými funkcemi Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Aplikace Okolní podmínky Standardní Běžné Běžné Úroveň zabezpečení/nebezpečí Nízká Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 40 C až +49 C 40 C až +49 C 40 C až +49 C Optika Fresnelova čočka Vertikálně nastavitelné zrcadlo Vertikálně nastavitelné zrcadlo Pokrytí/rozsah 10m x 12m m m Montážní výška 2 až 2,6 m 2 až 3 m 2 až 3 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Zápustná montáž Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem UL CE, UL CE, UL El. hodnoty Výstup poplachu Relé NC Relé NC Relé NC Provozní napětí 10 až 15 V DC 9 až 15 V DC 9 až 15 V DC Odběr proudu (min/max) ma Zpracování signálu Volitelné počítání impulzů se střídající se polaritou Systém Motion Analyzer II Systém Motion Analyzer II Fresnelova optika vyměnitelná v místě instalace Zrcadlová optika vyměnitelná v místě instalace, volná svorka Zrcadlová optika vyměnitelná v místě instalace, 3 volné svorky OLB91-3 Bariérová čočka OLC91-3 Zdvojená čočka pro chodby OLP91-3 Čočka pro domácí zvířata OLR91-3 Čočka pro dlouhý dosah OLW91-3 Širokoúhlá čočka OMB93-3 Bariérové zrcadlo OMLR93-3 Zrcadlo pro dlouhý dosah OMP93-3 Zrcadlo pro domácí zvířata OMB93-3 Bariérové zrcadlo OMLR93-3 Zrcadlo pro dlouhý dosah OMP93-3 Zrcadlo pro domácí zvířata

11 Referenční příručka pro detektory EZS 10 Klasická řada DS306E DS307 DS308EA Typ montáže Na stěnu Na stěnu Na stěnu Technologie detekce PIR PIR PIR Popis Standardní PIR PIR s rozšířenými funkcemi Čtyřnásobný PIR s antimaskingem Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Jeden čtyřprvkový senzor Mikrovlnný Dopplerův radar Aplikace Okolní podmínky Běžné Běžné Běžné Úroveň zabezpečení/nebezpečí Střední Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 40 C až +49 C 40 C až +49 C 29 C až +49 C Instalace Optika Vertikálně a horizontálně Vertikálně a horizontálně Vertikálně a horizontálně nastavitelné zrcadlo nastavitelné zrcadlo nastavitelné zrcadlo Pokrytí/rozsah 15m x 15m 15m x 15m 15m x 15m Montážní výška 2 až 2,6 m 2 až 2,6 m 2 až 2,6 m Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Aktivní infračervená s detekcí zastříkání sprejem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu (k dispozici sada ochranného kontaktu na stěnu) Schváleno podle norem AFNOR, CE, UL CE, UL AFNOR, CCC, CE, IMQ, UL El. hodnoty Výstup poplachu Relé NC typu A Relé NC/NO typu C Relé NC/NO typu C Provozní napětí 6 až 15 V DC 6 až 15 V DC 6 až 15 V DC Odběr proudu (min/max) ma Zpracování signálu Systém Motion Analyzer II Systém Motion Analyzer II Q-MAP Zrcadlová optika vyměnitelná v místě instalace, 2 volné svorky Zrcadlová optika vyměnitelná v místě instalace, volná svorka Zrcadlová optika vyměnitelná v místě instalace OMB77-3 Bariérové zrcadlo OMLR77-3 Zrcadlo pro dlouhý dosah OMB77-3 Bariérové zrcadlo OMLR77-3 Zrcadlo pro dlouhý dosah OMB77-3 Bariérové zrcadlo OMLR77-3 Zrcadlo pro dlouhý dosah * Držák B338 poskytuje volitelný ochranný kontakt. Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C. Není k dispozici v Evropě, na Středním Východě a v Asii.

12 11 Klasická řada DS825T DS840T Typ montáže Na stěnu Na stěnu Technologie detekce PIR/mikrovlnná PIR/mikrovlnná Popis Pet Friendly TriTech Pet Friendly TriTech Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Adaptivní zpracování mikrovlnného signálu Aplikace Okolní podmínky Běžné Běžné Úroveň zabezpečení/nebezpečí Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 45 kg 45 kg 40 C až +49 C 40 C až +49 C Optika Vertikálně nastavitelné zrcadlo Vertikálně nastavitelné zrcadlo Pokrytí/rozsah 7,5m x 7,5m 12m x 12m Montážní výška 2 m 2 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů Volitelné montážní držáky B328, B335, B338* B328, B335, B338* Nastavení úrovně citlivosti Pouze u detektoru s mikrovlnnou technologií Pouze u detektoru s mikrovlnnou technologií Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem AFNOR, BZL, CE, FCC, INCERT, UL AFNOR, BZL, CE, FCC, INCERT, UL El. hodnoty Výstup poplachu Relé NC Relé NC Provozní napětí 6 až 15 V DC 6 až 15 V DC Odběr proudu (min/max) ma Zpracování signálu Technologie First Step Processing Technologie First Step Processing * Držák B338 poskytuje volitelný ochranný kontakt. Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C. Standardní mikrovlnná frekvence je 10,525 GHz, A=10,687 GHz, B=9,9 GHz. Není k dispozici v Evropě, na Středním Východě a v Asii.

13 Referenční příručka pro detektory EZS 12 Detektory s dlouhým dosahem DS778 DS794Z DS720i Typ montáže Na stěnu Na stěnu Na stěnu Technologie detekce PIR PIR PIR/mikrovlnná Popis Detektory PIR s dlouhým dosahem Detektory PIR s dlouhým dosahem TriTech s dlouhým dosahem with Anti-mask Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Aplikace Okolní podmínky Běžné Běžné Běžné Úroveň zabezpečení/nebezpečí Střední Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 40 C až +49 C 29 C až +49 C 29 C až +49 C Vertikálně a horizontálně nastavitelné Optika zrcadlo Pokrytí/rozsah 60m x 4,5m Výměnné zrcadlo 61m x 3m 37m x 8m 24m x 16m Výměnné zrcadlo 91m x 4,5m 37m x 8m 27m x 21m Montážní výška 2 až 2,6 m 2,3 až 5 m 2,3 až 5 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, bez šroubů Dvoudílný, bez šroubů, Dvoudílný, bez šroubů, s montážním držákem s montážním držákem Volitelné montážní držáky B328, B335, B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem CE, UL CE, UL UL, FCC El. hodnoty Výstup poplachu Relé NC/NO typu C Relé NC/NO typu C Relé NC/NO typu C Provozní napětí 6 až 15 V DC 6 až 15 V DC 9 až 15 V DC Odběr proudu (min/max) ma 18 18/25 32/60 Zpracování signálu Systém Motion Analyzer II Systém Motion Analyzer II Systém Motion Analyzer II Motion Monitor, dohlížení detektorů PIR OA120-2 Zrcadlo pro dlouhý dosah OA80-2 Zrcadlo pro dlouhý dosah Motion Monitor, dohlížení detektorů PIR a mikrovlnných detektorů OA120-2 Zrcadlo pro dlouhý dosah

14 13 Detektory pro stropní montáž DS936 DS938Z DS9360 Typ montáže Na strop Na strop Na strop Technologie detekce PIR PIR PIR/mikrovlnná Popis Nízkoprofilový panoramatický PIR Vysoce výkonný panoramatický PIR Vysoce výkonný panoramatický PIR TriTech Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Aplikace Okolní podmínky Běžné Běžné Běžné Úroveň zabezpečení/nebezpečí Nízká Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 29 C až +49 C 29 C až +49 C 29 C až +49 C Optika Fresnelova čočka Výměnné zrcadlo Výměnné zrcadlo Pokrytí/rozsah 7,5 m 360 stupňů 18 m 360 stupňů 18 m 360 stupňů Montážní výška 2 až 3,6 m 2,5 až 6 m 2,5 až 6 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Nízkoprofilový Kopulovitý Kopulovitý Volitelné montážní držáky Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem CCC, CE, UL AFNOR, CCC, CE, UL BZL, CCC, CE, FCC, ida, UL El. hodnoty Výstup poplachu Relé NC Relé NC/NO typu C Relé NC/NO typu C Provozní napětí 10 až 15 V DC 6 až 15 V DC 6 až 15 V DC Odběr proudu (min/max) ma Zpracování signálu Standardní, střední nebo vysoká citlivost, volitelná v místě instalace Systém Motion Analyzer II Systém Motion Analyzer II a adaptivní zpracování mikrovlnného signálu Motion Monitor, dohlížení detektorů PIR Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C. Frekvence detektoru DS9360 je 10,525 GHz. Není k dispozici v Evropě, na Středním Východě a v Asii.

15 Referenční příručka pro detektory EZS 14 Detektory pro stropní montáž ISN-CC1-50W ISN-CC1-100N Typ montáže Na strop Na strop Technologie detekce PIR PIR Popis Nízkoprofilový širokoúhlý PIR Nízkoprofilový PIR s dlouhým dosahem Pasivní infračervený (PIR) senzor Jeden dvouprvkový senzor Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Aplikace Okolní podmínky Standardní Standardní Úroveň zabezpečení/nebezpečí Nízká Nízká Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 20 C až +50 C 20 C až +50 C Optika Vertikálně nastavitelné zrcadlo v rozsahu 30 stupňů Vertikálně nastavitelné zrcadlo v rozsahu 33 stupňů Pokrytí/rozsah 14m x 14m 20m x 2,8m Montážní výška 2,5 až 5 m 2,5 až 5 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Nízkoprofilový Nízkoprofilový Volitelné montážní držáky Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem C-Tick, UL C-Tick, UL El. hodnoty Výstup poplachu Relé NC/NO Relé NC/NO Provozní napětí 9 až 28 V DC 9 až 28 V DC Odběr proudu (min/max) ma Zpracování signálu Standardní Standardní

16 15 Detektory pro stropní montáž DS939 DS9370 OD850 Typ montáže Na strop Na strop Venkovní, na stěnu Technologie detekce PIR PIR/mikrovlnná PIR/mikrovlnná Popis Vysoce výkonný panoramatický PIR Vysoce výkonný panoramatický PIR TriTech TriTech pro venkovní použití Pasivní infračervený (PIR) senzor Tři dvouprvkové senzory Tři dvouprvkové senzory Jeden dvouprvkový senzor Mikrovlnný Dopplerův radar Adaptivní zpracování mikrovlnného signálu Lineární posun Aplikace Okolní podmínky Běžné Drsné Drsné Úroveň zabezpečení/nebezpečí Střední Střední Střední Odolnost proti malým živočichům, uzpůsobení domácím zvířatům 40 C až +49 C 40 C až +49 C 40 C až +54 C Optika 69 zón ve 21 oblastech (3 skupiny po 7 oblastech ze 3 Fresnelových čoček), nastavitelné vertikálně i horizontálně 69 zón ve 21 oblastech (3 skupiny po 7 oblastech ze 3 Fresnelových čoček), nastavitelné vertikálně i horizontálně Fresnelova čočka Pokrytí/rozsah 21 m 360 stupňů 21 m 360 stupňů 15m x 15m Montážní výška 2,4 až 7,6 m 2,4 až 7,6 m 2,3 až 2,7 m Instalace Bez seřizování podle montážní výšky Uživatelem volitelná zóna zabíraná shora Konstrukce krytu Dvoudílný, sklopný, bez šroubů Dvoudílný, sklopný, bez šroubů Z nárazuvzdorného plastu ABS, dvoudílný, uzamykatelný, krytí IP54 Volitelné montážní držáky B338* Nastavení úrovně citlivosti Paměť poplachu Detekce s antimaskingem Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Deaktivace indikátoru LED Vzdálený autotest Vzdálený test chůzí Kompenzace teploty Výstup při poruše Ochranný kontakt na stěnu Schváleno podle norem culus, CE culus, CE, FCC culus, C-Tick, CE, FCC, IC, IP54 El. hodnoty Výstup poplachu Polovodičové relé NC/NO typu C Polovodičové relé NC/NO typu C Relé NC/NO typu C Provozní napětí 9 až 15 V DC 9 až 15 V DC 10 až 15 V DC Odběr proudu (min/max) ma 22/39 29/39 22/62 Zpracování signálu Technologie First Step Processing Technologie First Step Processing Systém Motion Analyzer II a lineární posun Reléový výstup s nastavitelným časem, režim Den/Noc, režimy poplachu a a nebo K dispozici v černé barvě (DS9371)

17 Referenční příručka pro detektory EZS 16 Odchodové detektory DS150i/DS151i DS160/DS161 Montážní výška 4 m 4 m Pokrytí 2,4m x 3m 2,4m x 3m Popis Standardní PIR Standardní PIR, sekvenční logický vstup Optika Fresnelova čočka Fresnelova čočka Výstup poplachu 2 relé, NC/NO 2 relé, NC/NO 30 C až +49 C 30 C až +49 C Ochranný kontakt na kryt Deaktivace indikátoru LED Zabezpečení proti výpadku relé/ Bezpečnost při výpadku Schváleno podle norem CE, UL CE, UL Provozní napětí 12 nebo 24 V DC nebo V AC 12 nebo 30 V DC nebo V AC Odběr proudu (min/max) ma 26/35 8/39 Sledování dveří se sirénou, Volba nastavení relé vstup pro čtečku karet, Šablona volba nastavení relé, šablona Krycí deska (TP160 šedá, TP161 černá) Kryt sirény (SC160 šedý, SC161 černý) * Držák B338 poskytuje volitelný ochranný kontakt. Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C. Mikrovlnná frekvence standardního modelu OD850 je F1=10,525 GHz a F2=10,588 GHz, mikrovlnná frekvence modelu DS9370 je 10,525 GHz.

18 17 Detektory tříštění skla DS1101i DS1108i DS1102i DS1103i DS1109i Pokrytí Maximálně 7,6 m 3 m Popis Kulaté Kulaté Hranaté Zápustná montáž Kombinovaný magnetický kontakt Výstup poplachu NC/NO NC NC/NO NC NC 29 C až +49 C Ochranný kontakt na kryt Ochranný kontakt na stěnu Indikátor LED Schváleno podle norem UL, ULC UL, ULC UL, ULC UL, ULC UL, ULC Provozní napětí 6 až 15 V DC 9 až 15 V DC 6 až 15 V DC 9 až 15 V DC 6 až 15 V DC Maximální odběr proudu ma Automatická zkoušečka zvuku Automatická zkoušečka zvuku Automatická zkoušečka zvuku Automatická zkoušečka zvuku Automatická zkoušečka zvuku Seizmické detektory ISN-SM-50 ISN-SM-80 Pokrytí 50 m² 80 m² Popis Ocel, beton Ocel, beton, LWS Výstup poplachu Polovodičová relé NC Polovodičová relé NC 40 C až +70 C 40 C až +70 C Nastavení úrovně citlivosti Ochranný kontakt na kryt Ochranný kontakt na stěnu Sledování napětí Schváleno podle norem CE, VDS, UL, IMQ, Skafor, Nfa2P, ANPI CE, UL, IMQ, Nfa2P, ANPI Provozní napětí 8 až 16 V DC 8 až 16 V DC Maximální odběr proudu ma 6 6 Detekce tepelného, mechanického, výbušného a vodního útoku, testování montáže a funkčnosti Ochranná fólie proti navrtání (ISN-GMX-D7) Upevňovací zařízení (ISN-GMA-S6) Podlahový box (ISN-GMX-B0) Montážní deska (ISN-GMX-P0) Otočná deska (ISN-GMX-P3S) Testovací vysílač (ISN-GMX-S1) Sada pro zapuštění do zdi (ISN-GMX-W0) Vodotěsný kryt (ISN-GMXW-G0) Distanční vložka 2 mm (ISN-GMX-P3S2) Distanční vložka 4 mm (ISN-GMX-P3S4) Počítačový software SensTool (ISN-SMS-W7) Detekce tepelného, mechanického, výbušného a vodního útoku, testování montáže a funkčnosti, paměť místních událostí Ochranná fólie proti navrtání (ISN-GMX-D7) Upevňovací zařízení (ISN-GMA-S6) Podlahový box (ISN-GMX-B0) Montážní deska (ISN-GMX-P0) Otočná deska (ISN-GMX-PZ) Testovací vysílač (ISN-GMX-S1) Sada pro zapuštění do zdi (ISN-GMX-W0) Vodotěsný kryt (ISN-GMXW-G0) Distanční vložka 2 mm (ISN-GMX-P3S2) Distanční vložka 4 mm (ISN-GMX-P3S4) Počítačový software SensTool (ISN-SMS-W7)

19 Referenční příručka pro detektory EZS 18 Fotoelektrické paprskové detektory DS415i DS415iDC DS435i DS433i Rozsah 150 m 150 m 150 m 30 m Popis Jednopaprskový, pro vnitřní použití Jednopaprskový, pro vnitřní použití Jednopaprskový, pro vnitřní použití Jednopaprskový, pro vnitřní použití Metoda detekce Pulzní aktivní infračervená Pulzní aktivní infračervená Pulzní aktivní infračervená Pulzní aktivní infračervená Výstup poplachu NO/NC NO/NC NO/NC NO/NC 18 C až +49 C Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Paměť poplachu Schváleno podle norem UL UL UL UL Provozní napětí 12 nebo 24 V DC nebo V AC 12 nebo 24 V DC nebo V AC 12 nebo 30 V DC nebo V AC 12 nebo 30 V DC nebo V AC Odběr proudu ma Záložní baterie pro 4 hodiny provozu, přenos poplachu Přenos poplachu Přenos poplachu, blokovací kabeláž Transformátor TR12 Transformátor TR12 Fotoelektrické paprskové detektory DS422i DS426i DS453Q DS455Q DS484Q DS486Q Dosah (vnitřní použití) 90m 180m 220m 240m 240m 300m Dosah (venkovní použití) 30 m 60m 110m 160m 120m 200m Popis Duální, pro venkovní použití, krytí IP54 Čtyřnásobný, pro venkovní použití, krytí IP54 Metoda detekce Pulzní aktivní infračervená Výstup poplachu NO/NC NO/NC NO/NC NO/NC NO/NC NO/NC 25 C až +55 C 25 C až +60 C 25 C až +55 C Ochranný kontakt na kryt Odolnost proti hmyzu a průvanu Schváleno podle norem UL UL UL, CE UL, CE UL, CE UL, CE Provozní napětí 12 až 28 V DC 12 až 28 V DC 10,5 až 28 V DC Odběr proudu (min/max) ma 25/40 30/ Rozlišení prostředí, Rozlišení prostředí Rozlišení prostředí, přípustná odchylka pro citlivost 100krát, volitelné řízení paprsku, volitelné řízení doby přerušení paprsku přípustná odchylka pro citlivost 100krát, volitelné řízení paprsku, volitelné paprsky, volitelný logický prvek a / nebo, volitelné řízení doby přerušení paprsku Pro instalace uvedené v normách UL je vyžadován rozsah teplot 0 C až +50 C.

20 19 Nové konvence označení senzorů Type Component Prefix Identifier Specifier Series Detector Type Gen PIR PIR I S C A P R 1 W x Duplex I S C B P D 2 W x Quad I S C B P Q 3 W x Dual (TriTech) I S P P D L 1 W x x Contacts Door/Window I S C A M C 1 F x Mini-Door/Window I S C A M C 1 M x Recessed I S C A M C 1 R x Glass Break Shock I S C P G B 2 S x x Audio I S C P G B 3 C x x Professional Series Examples: PPR1 I S C P P R 1 W 1 6 PDL1 I S C P D L 1 W 1 8 G PDL1 I S C P D L 1 W 1 8 H Předpona: Znaky 1 a 2 jsou pevně stanovené. Znak 3 určuje možnosti připojení produktu. Identifikátor: Znak 5 určuje řadu. Znaky 6 a 7 určují typ detektoru. Znak 8 určuje generaci. Specifikátor: Znak 10 určuje typ montáže. 1, 2 nebo 3 znaky určují senzory, kontakty a jakékoliv speciální vlastnosti nebo funkce. Vlastnosti a funkce by měly být logicky seřazeny podle výskytu (odshora dolů). Poslední znak určuje rozsah provozních frekvencí. Je uveden vždy na konci označení duálních detektorů a detektorů s rozsahem provozních frekvencí. Jedná-li se o bezdrátový detektor, bude poslední znak X, Y nebo Z.

21 Referenční příručka pro detektory EZS 20 Connectivity Generation W P C Z wlsn Point Bus Connectivity (LSN) Conventional Connectivity Reserved for future technology Alpha = Different OEM or Private Label Numeric = Variant or design change 1 A 1st version of Bosch branded product 1st version of private label Series A Residential B Small Commercial P Professional Mounting Type C Ceiling Mount F Flush Mount M Mini R Recessed DL Detector Type Dual PIR and Microwave S W Surface Mount Wall Mount DT GB Diagnostic Tool Glass Break HB Hub HO Hold Up Detector HT Heat IN Inertia KF Keyfob KP Keypad MC Magnetic Contact N1 WSN Generation 1 PB Photoelectric Beam Technologies O Outdoor A Anti-mask P Pet-Immune C Curtain (Barrier) Coverage Pattern N Narrow Focus W Wide Focus F Fixed Temperature R Rate of Rise B(n) Number of Buttons on Keyfob PR RL PD PQ PM RX SM SR AC PIR Passive Infrared Relay PIR Duplex PIR Quad Ranging Microwave Request to exit Smoke Siren Accessory # Sensors = Product range (m) Contacts = Diameter or Length size (mm) Frequency (PIR with Microwave) G GHz F1 H GHz F2 I GHz F3 J GHz F4 K GHz F5 Frequency (Wireless System Only) X Y Z MHz MHz Country Code

22 21 Rejstřík funkcí Adaptivní zpracování mikrovlnného signálu Popis Adaptivní zpracování využívá obvody rozpoznávání střežené plochy k identifikaci a ignorování opakovaných zdrojů falešného poplachu. Zohledňuje rušení způsobené pozadím. Tím snižuje pravděpodobnost vyvolání falešného poplachu, aniž by byla omezena schopnost reakce na narušitele. Aktivace a deaktivace indikátoru LED Nastavení svorky nebo spínače poplachového indikátoru LED v detektoru na hodnotu ON (Zapnuto) umožňuje zobrazení poplachu na indikátoru LED. Nastavení svorky nebo spínače na hodnotu OFF (Vypnuto) vypíná zobrazení poplachu na indikátoru LED. Aktivní potlačení bílého světla Zpracovává infračervené i bílé světlo a eliminuje tak vznik falešných poplachů způsobených náhodnými světly, například světlomety projíždějících automobilů. Blokovací kabeláž Volitelná funkce, sloužící k porovnání elektrického signálu synchronizovaného se světelným paprskem s paprskem jako takovým. Tento postup minimalizuje výskyt falešných poplachů díky eliminaci jiných rušení, způsobených například vnějšími světelnými zdroji nebo prachem. Dohlížení detektorů PIR Detektor pravidelně ověřuje, zda systém PIR funguje správně. Dohlížení mikrovlnné ostrahy Detektor pravidelně ověřuje, zda mikrovlnný systém funguje správně. Dvoudílný design Zadní část detektoru tvoří základní deska. Přední část detektoru obsahuje veškerou elektroniku a čočky nebo zrcadla, chráněné krytem. Motion Monitor Časovače dohledu nad sledováním pohybu umožňují ověřit, zda není zorné pole detektoru blokováno. Odolnost proti domácím zvířatům Nedetekuje domácí zvířata na podlaze v oblasti pokrytí. Instalace bez seřízení Při instalaci detektoru není vyžadováno žádné seřízení. K dispozici mohou být volitelné funkce. Kompenzace teploty Detektor automaticky sleduje okolní teplotu a nastaví zpracování signálu tak, aby byla zachována jeho schopnost odhalit lidského narušitele při kritických teplotách. Krytí IP Umožňuje změnit oblast PIR pomocí změny zrcadla nebo čočky. Mikrovlnný signál s lineárním posunem Procesor zpracování mikrovlnného signálu měří délku lineárního posunu cíle; na základě její analýzy rozhoduje o spuštění poplachu. Tímto způsobem se zabraňuje spuštění poplachu po detekci pohybu, který nevede k lineárnímu posunu (např. pohyb větví stromu nebo dopravních značek ve větru). Mnohabodová technologie antimaskingu Detektory řady Professional ISC-PPR1-WA16 a ISC-PDL1-WA18 nabízejí technologii antimaskingu, která splňuje požadavky všech nejnovějších mezinárodních zákonných norem na detekci objektů zakrývajících detektor nebo umístěných před ním. Použití patentovaného objektivu s optickým hranolem a aktivních infračervených senzorů zajišťuje ochranu před všemi známými formami útoku, rozpozná látku, papír, kovy, plasty, pásky nebo spreje.

23 Referenční příručka pro detektory narušení 22 Rejstřík funkcí Nastavení citlivosti detekce PIR Popis Nastavuje citlivost mikrovlnné detekce při instalaci pro jednotlivá použití. Nastavení citlivosti Nastavení úrovně citlivosti Nastavení citlivosti PIR při instalaci pro jednotlivá použití. Nastavitelná optika Umožňuje nastavení zrcadel nebo čoček za účelem optimalizace oblasti pokrytí. Náhradní ploché vývody Ploché vývody navíc lze použít k připojení odporů na konci linky (EOL), stíněných kabelů apod. Obvody rozlišení okolního prostředí Sledují postupnou ztrátu signálu v důsledku zaprášení, mlhy, deště, sněhu atd. Normálně zavřený kontakt se otevírá při dosažení ztráty signálu 99 %. Ochranný kontakt na kryt Normálně zavřený kontakt se při sejmutí krytu otevře a vyšle signál do ústředny. Ochranný kontakt na stěnu Normálně zavřený kontakt se při sejmutí detektoru ze stěny otevře a vyšle signál do ústředny. Odolnost proti hmyzu a průvanu Utěsněná optická komora brání tomu, aby funkci detektoru ovlivňoval průvan a hmyz. Optika se třemi ohnisky Obsahuje tři čočky se 3 ohniskovými vzdálenostmi: 86 detekčních zón, jejichž kombinací vytváří 11 celistvých detekčních pásem. Paměť poplachu Dojde-li k aktivaci systému, paměť poplachu si zapamatuje, zda došlo k poplachové události. Jestliže paměť poplachu uložila poplachovou událost a dojde k deaktivaci systému, spustí se (rozsvítí) poplachový indikátor LED. Reléové výstupy Při detekci pohybu se aktivují elektrické kontakty. Režim a a nebo Detektory lze konfigurovat tak, aby spustily poplach buď tehdy, když jsou zablokovány všechny čtyři paprsky současně, nebo tehdy, když jsou zablokovány horní nebo spodní paprsky. Díky tomu jsou detekovány menší předměty a eliminována možnost, že narušitel paprsky překročí nebo se pod nimi proplíží. Režim Den/Noc Svorka anebo spínač umožňují určit, zda má jednotka hlásit vznik poplachové situace pouze v noci. Přepnutím svorky nebo spínače do polohy ON (Zapnuto) se za denního světla vypíná poplach a časová relé. Pokud jsou aktivovány indikátory LED, signalizace indikátory LED pokračuje. Šablona Dodanou maskovací sadu lze využít k přizpůsobení velikosti oblasti pokrytí. Sekvenční logický vstup (SLI) Dva detektory pohybu přinášejí vyšší úroveň zabezpečení před neoprávněným vstupem. Pokud první detektor pohybu zaznamená pohyb směrem ke dveřím, druhý detektor pohybu jej ověří.

24 23 Rejstřík funkcí Sledování dveří se sirénou Popis Jestliže se otevřou dveře a není detekován pohyb, dojde k aktivaci sirény. Siréna se aktivuje, jestliže dveře zůstanou otevřeny příliš dlouho poté, co byl detekován pohyb. Systém zpracování signálu Motion Analyzer II Procesor zpracování pasivního infračerveného signálu používá k analýze časování, amplitudy, trvání a polarity signálů více prahových hodnot a časových oken, na jejichž základě rozhoduje o spuštění poplachu. Poplach se nespustí při extrémních hladinách tepelného či světelného podnětu způsobených horkým či studeným průvanem, přímým slunečním zářením či bleskem. Technologie First Step Processing (Zpracování prvním krokem - FSP) Umožňuje téměř okamžitou reakci na lidské cíle, aniž by docházelo k falešným poplachům způsobeným jinými zdroji. Technologie FSP nastaví citlivost detektoru na základě amplitudy, polarity, sklonu a časování signálu. Tím je eliminována potřeba výběru úrovně citlivosti. Každý senzor (PIR a mikrovlnný) je zpracováván samostatně. K aktivaci poplachového relé nedojde, dokud se oba senzory neshodnou na detekci poplachu. Technologie slučování dat Využívá sofistikovaný software pro neustálé nastavování a vyvažování citlivosti více senzorů. Výsledkem jsou vůbec nejpřesnější rozhodnutí o spouštění poplachů. Uživatelem volitelná zóna zabíraná shora Detekuje narušitele blízko detektoru. Vícekanálový provoz Detektory lze konfigurovat až pro osm různých kanálů. Je možné použít několik jednotek blízko sebe, aniž by u přijímačů docházelo k přeslechu. Tato funkce je užitečná zejména při seskupování více sad paprsků. Volba nastavení relé Čas aktivace relé lze nastavit na resetování při další detekci pohybu. Volitelná doba přerušení paprsku Dobu přerušení paprsku lze nastavit tak, aby maximálně odpovídala způsobu použití. Vstup pro čtečku karet Při přijetí signálu ze čtečky karet dojde k aktivaci výstupů relé. Výměnná optika Umožňuje změnit oblast PIR pomocí změny zrcadla nebo čočky. Výstup napětí šumu K potlačení zdrojů falešných poplachů se využívají testovací konektory připojené k voltmetru. Testuje se tak měření šumu na pozadí. Výstup při poruše Normálně zavřený kontakt se při výskytu poruchy otevře a vyšle signál do ústředny. Vzdálený test chůzí Umožňuje provést test chůzí z ústředny anebo z klávesnice. Zabezpečení proti výpadku relé/bezpečnost při výpadku Při výpadku napájení lze relé nastavit tak, aby odemklo dveře anebo je ponechalo zamčené.

25 Referenční příručka pro detektory narušení 24 Nejnovější informace o detektorech narušení od společnosti Bosch naleznete na webu

26 25 Poznámky
