1 Technické požadavky na komunikační zařízení

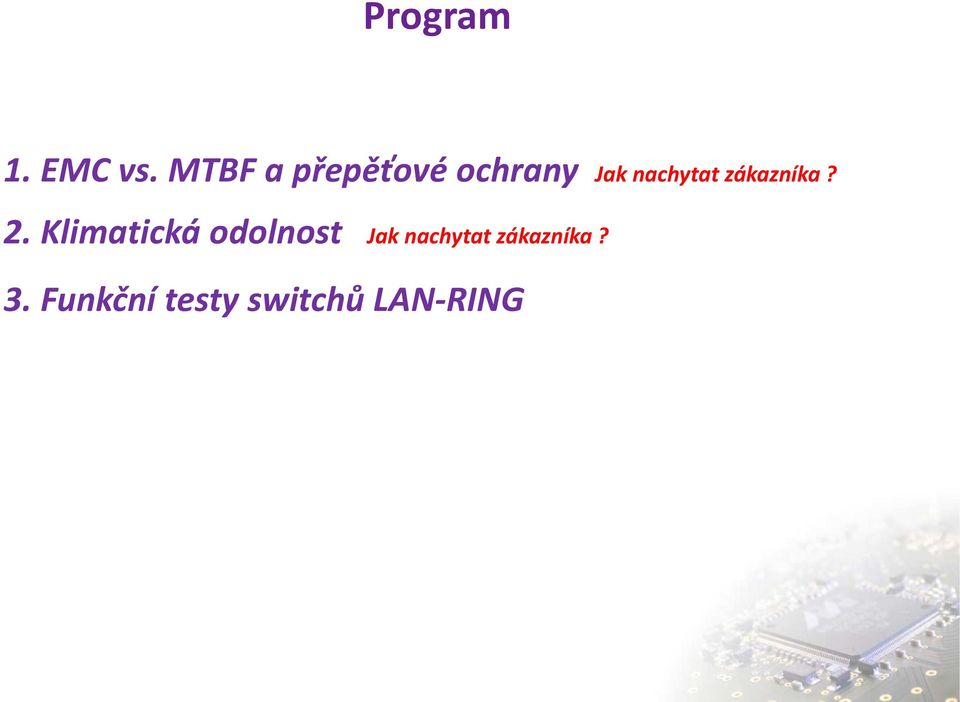

2 Program 1. EMC vs. MTBF a přepěťové ochrany Jak nachytat zákazníka? 2. Klimatická odolnost VD- Jak nachytat zákazníka? 3. Funkční testy switchů LAN-RING

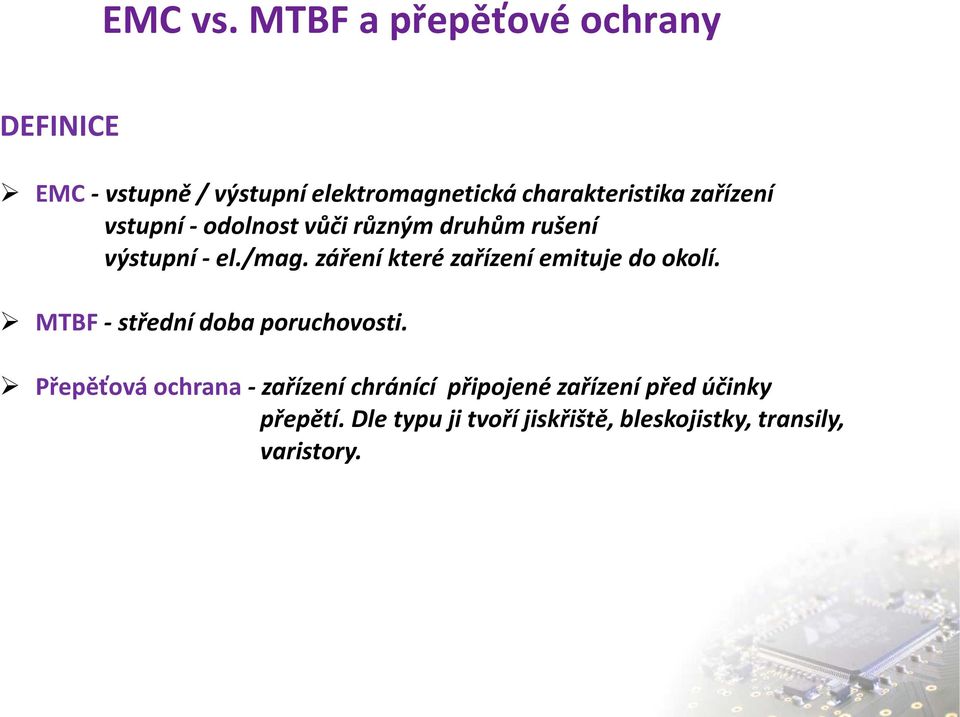

3 EMC vs. MTBF a přepěťové ochrany DEFINICE EMC - vstupně / výstupní elektromagnetická charakteristika zařízení vstupní -odolnost vůči různým druhům rušení výstupní - el./mag. záření které zařízení emituje do okolí. MTBF -střední doba poruchovosti. Přepěťová ochrana -zařízení chránící připojené zařízení před účinky přepětí. Dle typu ji tvoří jiskřiště, bleskojistky, transily, varistory.

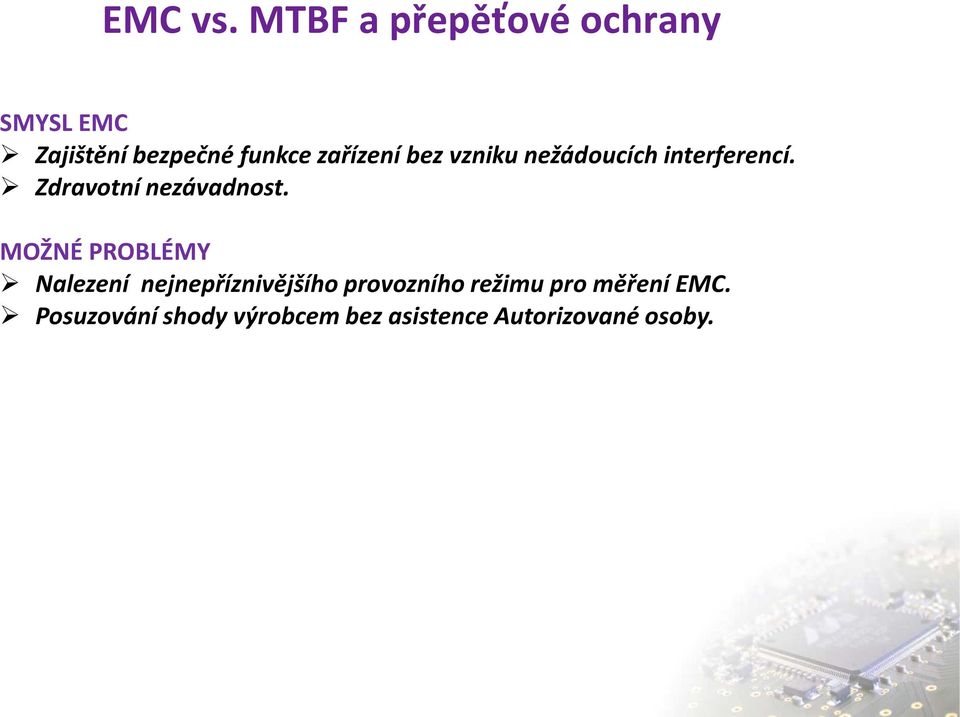

4 EMC vs. MTBF a přepěťové ochrany SMYSL EMC Zajištění bezpečné funkce zařízení bez vzniku nežádoucích interferencí. Zdravotní nezávadnost. MOŽNÉ PROBLÉMY Nalezení nejnepříznivějšího provozního režimu pro měření EMC. Posuzování shody výrobcem bez asistence Autorizované osoby.

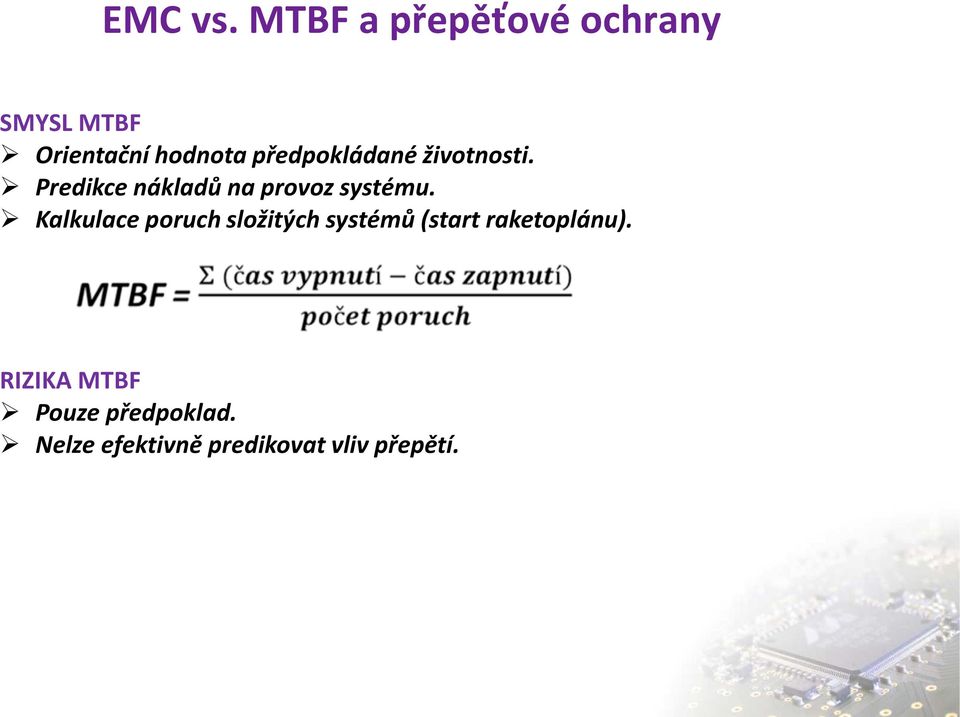

5 EMC vs. MTBF a přepěťové ochrany SMYSL MTBF Orientační hodnota předpokládané životnosti. Predikce nákladů na provoz systému. Kalkulace poruch složitých systémů (start raketoplánu). RIZIKA MTBF Pouze předpoklad. Nelze efektivně predikovat vliv přepětí.
6 EMC vs. MTBF a přepěťové ochrany SMYSL PŘEPĚŤOVÝCH OCHRAN Zajištění bezporuchovosti zařízení v krajních situacích (přepětí). Ochrana zdraví a majetku. Snížení nákladů na servis. Výrazné zlepšení MTBF. Zvýšení odolnosti proti rušení (EMC). MOŽNÁ RIZIKA INSTALACE POUŽITÍ PŘEPĚŤOVÝCH OCHRAN Nevhodná koordinace jednotlivých stupňů ochrany video Nevhodné uzemnění video Nebezpeční vzniku požáru pdf
7 Klimatická odolnost zařízení Z čeho se skládá klima instalace? OBVYKLE: Teplota Vlhkost Tlak BO X SPECIFICKÉ PŘÍPADY: Ionizující záření Chemické vlivy Prostředí s nebezpečím výbuchu

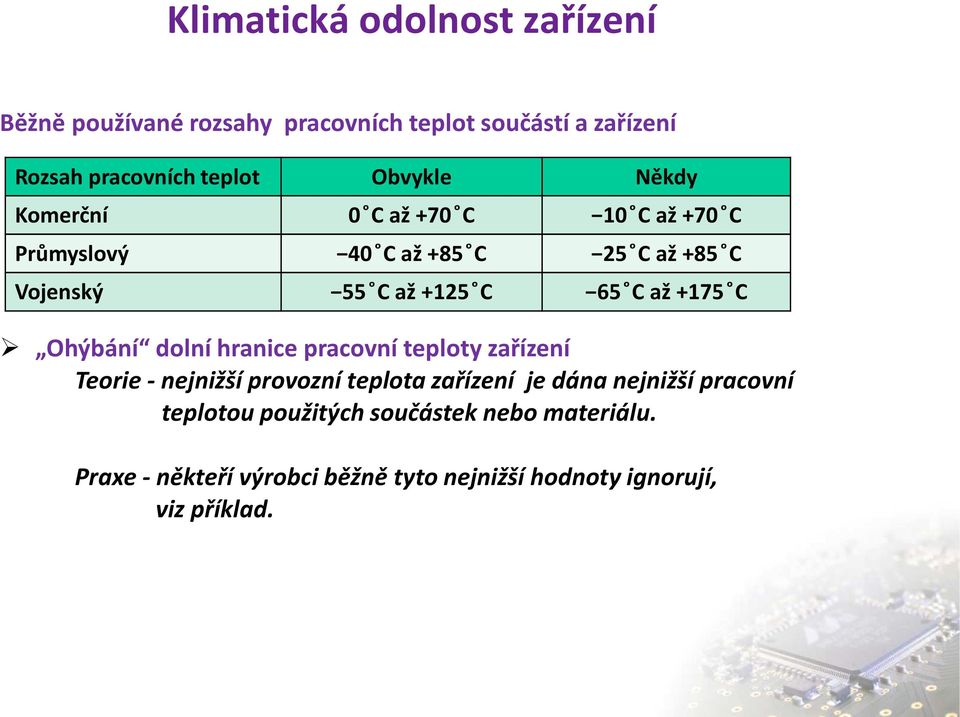

8 Klimatická odolnost zařízení Běžně používané rozsahy pracovních teplot součástí a zařízení Rozsah pracovních teplot Obvykle Někdy Komerční 0 Caž +70 C 10 Caž +70 C Průmyslový 40 Caž +85 C 25 Caž +85 C Vojenský 55 Caž +125 C 65 Caž +175 C Ohýbání dolní hranice pracovní teploty zařízení Teorie -nejnižší provozní teplota zařízení je dána nejnižší pracovní teplotou použitých součástek nebo materiálu. Praxe - někteří výrobci běžně tyto nejnižší hodnoty ignorují, viz příklad.
9 Klimatická odolnost zařízení Ethernet zařízení asijské výroby
10 Katalogový list součástky Klimatická odolnost zařízení
11 Uživatelský manuál zařízení Klimatická odolnost zařízení
12 Klimatická odolnost zařízení Běžně používané rozsahy pracovních teplot součástí a zařízení Rozsah pracovních teplot Obvykle Někdy Komerční 0 Caž +70 C 10 Caž +70 C Průmyslový 40 Caž +85 C 25 Caž +85 C Vojenský 55 Caž +125 C 65 Caž +175 C Ignorování horní hranice pracovní teploty součástek Teorie -součástky / materiály by neměly být při maximální provozní teplotě zařízení deklarované výrobcem vystaveny vyšší teplotě, než je jejich maximální provozní teplota.
13 Klimatická odolnost zařízení Obvyklý postup 1. V e-shopu najdu nejlacinější převodník + adaptér. 2. V el. velkoobchodu najdu co nejmenší plastovou krabici s krytím IP Vše nainstaluju na sloup. (nebo to zabalím do bublinkové fólie a strčím do sloupu) Co je špatně? 1. Provozní teplota 0 C až +50 C (v plastové krabici na přímém slunci může být i přes +60 C) 2. Absence přepěťových ochran.
14 Funkční testy switchů LAN-RING CNBOP TESTALARM ZTPS FTZÚ EN54-16 ČSN EN ČSN EN EN Evakuační rozhlas EZS EZS EX
15 PLC M AC H IN E PLC M AC H IN E Funkční testy switchů LAN-RING Fast Ethernet s PoE PoE výstup PLC M AC H IN E IR Relé výstupy Vyvážené smyčky Průmyslový switch RS485 Gigabit Ethernet Optický kruh
16 Funkční testy switchů LAN-RING Ethernet porty 1. Testy shody s IEEE HTML
17 Funkční testy switchů LAN-RING Ethernet porty 2. Testy shody s IEEE 802.3af nebo IEEE802.3at
18 Funkční testy switchů LAN-RING Ethernet porty 2. Testy shody s IEEE 802.3af nebo IEEE802.3at
19 Funkční testy switchů LAN-RING Ethernet porty 3. Testy odolnosti dle EN
20 Funkční testy switchů LAN-RING Ethernet porty 4. Testy odolnosti dle EN BOX VD- 100% závislost na analogových systémech BO V - X První možnost D přesunout výrobu do Číny Oddělovací impedance 4x 40Ω Oddělovací bleskojistky
21 Funkční testy switchů LAN-RING RS485, RS232, RS422 porty 1. Testy kompatibility s protokoly výrobců Systém Výrobce Poznámka Sběrnice ACCO-KP-PS SATEL EKV RS485 APOLLO Apollo IAS EKV RS485 CORAL, MEDUSA CIAS Perimetr RS485 DOMINUS SPELZA IAS, EKV RS485 GALAXY HONEYWELL IAS, EKV RS485 HUB-PRO HONEYWELL EKV RS485 PERIDECT SIEZA Perimetr RS232 ROGER ROGER EKV RS485 SINAPS DIVA8 ULTRAK Evak.rozhlas TTL/ audio STATION ONE DIAMONDS TECH. Perimetr RS485 V testování ASSET, ABSOLUTE
22 Funkční testy switchů LAN-RING RS485, RS232, RS422 porty- testy kompatibility s protokoly výrobců Testy citlivosti na zpoždění Dotaz: t=0 Ústředna t= +4ms Modul Implementace a testy proprietárních vlastností - změna rychlosti Implementace a testy proprietárních vlastností - změny datového rámce 3 sekundy Start bit Start bit Stop bit Start bit Start bit Stop bit
23 Funkční testy switchů LAN-RING Laboratorní testy CNBOP se systémem SINAPS DIVA8
24 Funkční testy switchů LAN-RING Optické porty -testy kompatibility s ČSN EN
25 Topologie Další kroky v integraci
26 Děkuji za pozornost
