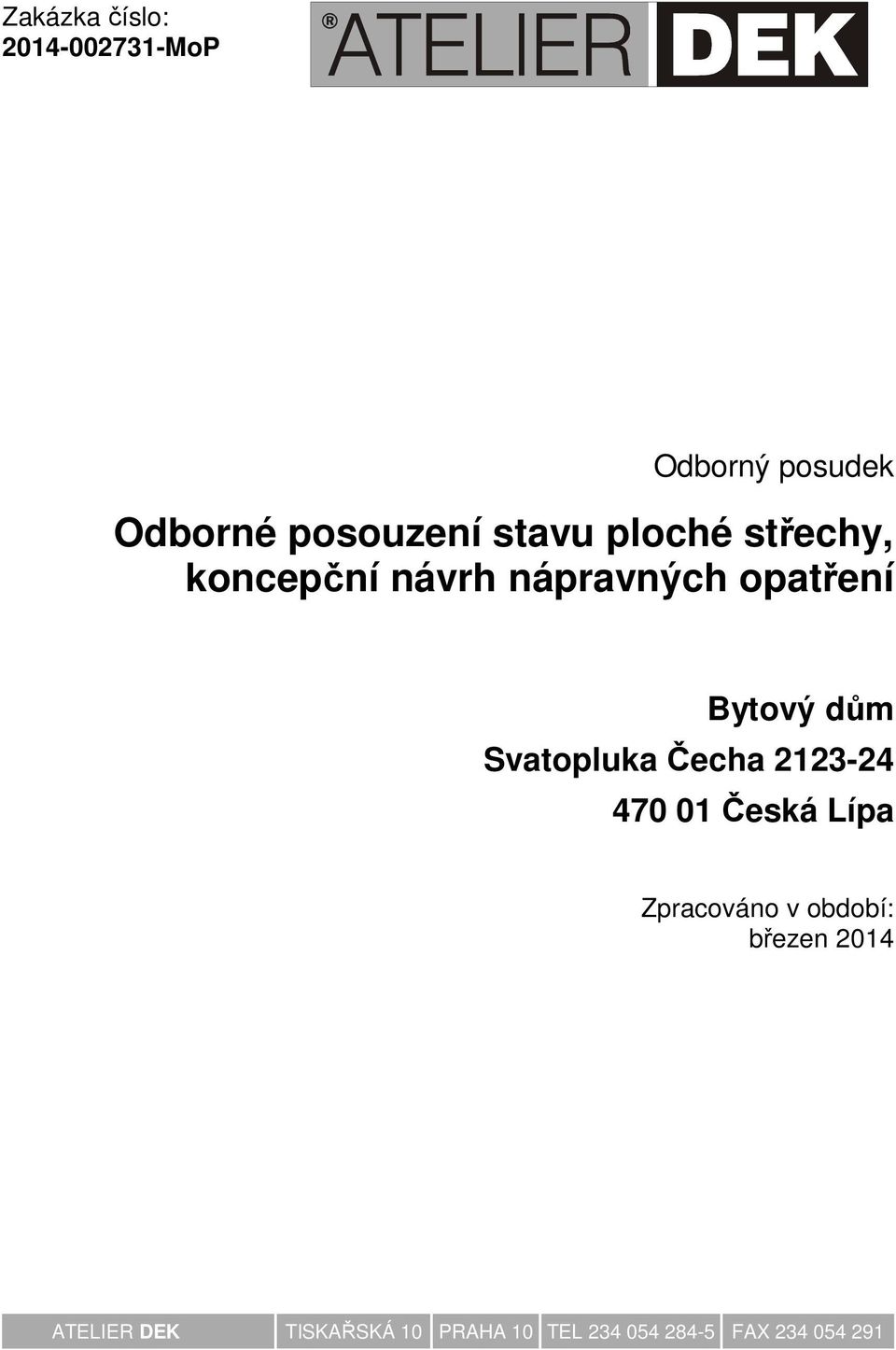

1 Zakázka číslo: MoP Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Svatopluka Čecha Česká Lípa Zpracováno v období: březen 2014 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah DEKPROJEKT s.r.o. 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Okraje střechy Komíny Střešní výlez Odvodnění střechy Větrání střechy a odvětrání kanalizace Prostupy střechou a hromosvodná soustava POSUDEK Tepelně-technické posouzení stávající skladby střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy SCHÉMATICKÉ ŘEŠENÍ DETAILŮ ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...19 BD Svatopluka Čecha , Česká Lípa Strana 2/19

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku 1.2. Úkol odborného posudku 1.3. Objednatel odborného posudku 1.4. Zpracovatel odborného posudku 1.5. Vypracoval 1.6. Kontroloval 1.7. Zpracováno v období Plochá střecha bytového domu v ul. Svatopluka Čecha , Česká Lípa Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: Pavel Císař tel.: cisar@osbd.cz DEKPROJEKT s.r.o., znalecký ústav Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Ing. Daniel Mašlár Ing. David Tesař březen 2014 BD Svatopluka Čecha , Česká Lípa Strana 3/19

4 2. NÁLEZ 2.1. Podklady [1] Nabídka služeb č. D a objednávka ze dne [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Navrhování klempířských konstrukcí. [11] ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy bytového domu v ulici Svatopluka Čecha , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S foto /1/ Pohled na předmětný objekt foto /2/ Situace s vyznačeným objektem 2.3. Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Ing. Peter Monos a Ing. Daniel Mašlár Stručný popis objektu a střechy Objekt (foto /1/) má tři nadzemní podlaží a částečně pod terén zapuštěný suterén. Půdorysné rozměry domu jsou cca 42 x 10 m. Budova se skládá ze tří sekcí. Objekt se nachází v jihovýchodní části města. Podélná osa objektu je orientována přibližně ve směru západ - východ (foto /2/). Hlavní vstup do objektu je situován na severní straně. Do objektu se vstupuje v úrovni mezipodesty mezi 1.NP a 1.PP. Na vstup navazuje komunikační prostor schodiště. BD Svatopluka Čecha , Česká Lípa Strana 4/19

5 foto /3/ Pohled na plochou střechu foto /4/ Pohled na plochou střechu Střecha objektu je koncipována jako plochá jednoplášťová (foto /3/ a foto /4/). Střešní souvrství se skládá z nosné železobetonové vodorovné konstrukce, vrstvy písku, škvárového násypu, plynosilikátových panelů, betonové mazaniny a ze souvrství asfaltových pásů, které tvoří hlavní hydroizolační vrstvu. Spád střechy je vytvořen ve vrstvě betonové mazaniny. Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Nad rovinu střechy vystupují zděné komíny, výlez na střechu, větrací komíny a anténa (Obr. /1/). Obr. /1/ Schéma půdorysu střechy BD Svatopluka Čecha , Česká Lípa Strana 5/19

6 2.5. Zjištěný stav střechy DEKPROJEKT s.r.o Skladba střešního pláště V ploše střechy byly během průzkumu provedeny tři sondy z exteriéru (foto /5/, foto /6/ ). Poloha sond je vyznačena na Obr. /1/. Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu, způsobu provedení jednotlivých vrstev a jejich stabilizace. Zjištěná skladba je popsaná v tab. /1/. Tab. /1/ - Skladba ploché střechy Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] souvrství čtyř oxidovaných asfaltových pásů s různými vložkami betonová mazanina (spádová vrstva) plynosilikátové panely při okrajích vyztužené ocelovou sítí škvárový násyp obsahující trhliny, vzájemně svařené, s podkladem soudržné soudržná, suchá; v místě sondy S2 mokrá, nesoudržná soudržné, suché; v místě sondy S2 mokré mírně navlhlý; v místě sondy S2 mokrý ~ 15 ~ ~ 250 ~ pískové lože písek lokálně hrubozrnný mírně navlhlý ~ nosná stropní konstrukce nezjištěno nezjištěno foto /5/ Pohled na sondu S1 foto /6/ Mokrá betonová mazanina v místě sondy S2 BD Svatopluka Čecha , Česká Lípa Strana 6/19

7 Hydroizolace v ploše Dle informací od kontaktní osoby z posuzovaného objektu je krytina střechy původní, stará minimálně 35 let. Této informaci odpovídá i stav a typ asfaltového pásu. Vzhledem k tomu, že se jedná o oxidovaný asfaltový pás bez ochranného posypu (foto /7/), snáší hůře účinky vysoké teploty v letních měsících. Na povrchu střechy dochází lokálně ke stékání asfaltu (foto /8/). Absence ochranného posypu způsobuje, že veškeré předměty na střeše jsou postupně vtavovány do souvrství asfaltových pásu (foto /9/ a /10/). V ploše střechy byly dále zaznamenány významné trhliny, boulení a následné praskání asfaltu (foto /11/ a /12/). Všechna tato místa umožňují srážkové vodě zatékání do střešního souvrství a následně i do interiéru objektu. foto /7/ Povrch asfaltových pásů foto /8/ Stékání asfaltu na střeše foto /9/ Ocelový roksor zatavený do souvrství asfaltových pásů foto /10/ Dřevěný odřezek zatavený do souvrství asfaltových pásů BD Svatopluka Čecha , Česká Lípa Strana 7/19

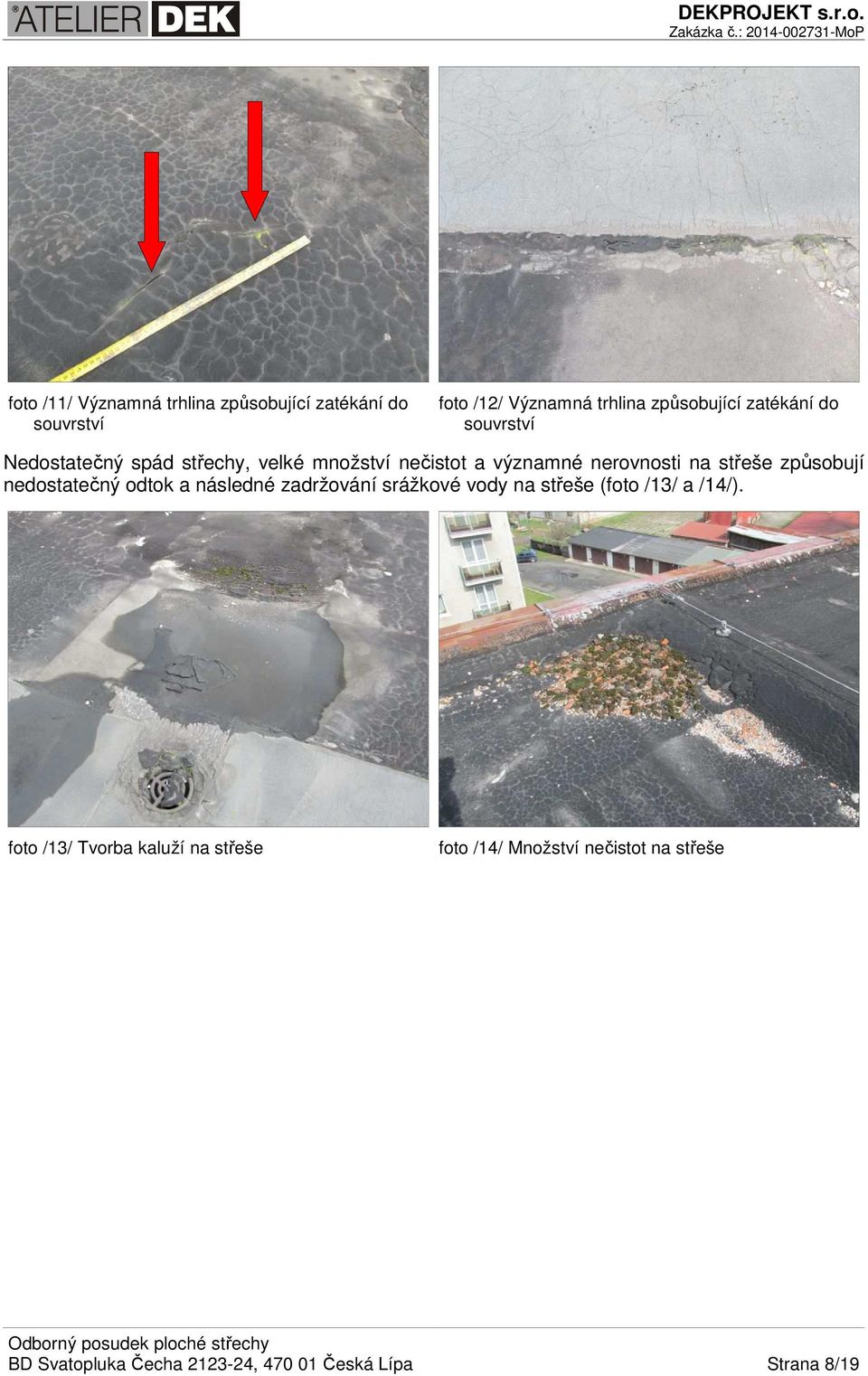

8 foto /11/ Významná trhlina způsobující zatékání do souvrství foto /12/ Významná trhlina způsobující zatékání do souvrství Nedostatečný spád střechy, velké množství nečistot a významné nerovnosti na střeše způsobují nedostatečný odtok a následné zadržování srážkové vody na střeše (foto /13/ a /14/). foto /13/ Tvorba kaluží na střeše foto /14/ Množství nečistot na střeše BD Svatopluka Čecha , Česká Lípa Strana 8/19

9 Okraje střechy Okraj stávající střechy je tvořen cca 200 mm vysokou atikou (foto /15/). Koruna atiky je oplechována. Oplechování atiky je značně korodované, není v dostatečném spádu a na koruně atiky se tak zadržuje srážková voda (foto /16/). foto /15/ Okraj střechy s navýšením střechy a oplechováním okraje foto /16/ Zkorodované oplechování atiky Komíny Na objektu se nacházejí zděné komíny, jejichž část slouží k odvodu spalin z jednotlivých bytů a část k odvětrání bytů a kanalizace. Stav větracích komínů je v havarijním stavu a u některých z nich hrozí reálné zřícení (foto /17/ a /18/). foto /17/ Degradovaný větrací komín foto /18/ Degradovaný větrací komín BD Svatopluka Čecha , Česká Lípa Strana 9/19

10 Komíny pro odvod spalin mají značně degradované krycí železobetonové hlavy (foto /19/). Rovněž stav zdiva komínů není dobrý. Omítka je významně degradovaná, opadává a postupně degraduje i komínové zdivo (foto /18/). foto /19/ Degradovaná komínová hlava foto /20/ Degradovaný povrch komínu Střešní výlez Přístup na střechu je umožněn z prostoru schodiště z prostřední sekce výlezem po žebříku. Výlez je tvořen ocelovým tubusem o průměru 600 mm (foto /21/) a je zakrytý ocelovým poklopem s asfaltovým nátěrem (foto /22/). Tubus výlezu je vytažen nad úroveň střechy pouze cca 40 mm. Vzhledem ktomu, že výlez je umístěn v úžlabí střechy, může docházet k zatékání do výlezu, to pak především v zimních měsících. Ocelový tubus rovněž neumožňuje stabilizaci žebříku (foto /21/) a přístup na střechu je tak značně stísněný a nebezpečný. foto /21/ Střešní výlez foto /22/ Podstavec střešního výlezu Odvodnění střechy Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem (foto /17 a 18/). Střešní vtoky mají vnitřní průměr cca 80 mm. Část vtoků je opatřena ochrannou mřížkou pro zachytávání hrubých nečistot. Kovové mřížky jsou zaneseny asfaltem a neumožňují dostatečný odtok vody (foto /17/ a /18/). Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Střecha je spádována ve spádu cca 1. V některých místech je spád střechy ještě menší a v ploše střechy pak lokálně dochází k zdržování vody z atmosférických srážek na povrchu hydroizolace a tvorbě kaluží (viz kap ). BD Svatopluka Čecha , Česká Lípa Strana 10/19

11 foto /23/ Střešní vtok foto /24/ Střešní vtok Větrání střechy a odvětrání kanalizace Odvětrání škvárové vrstvy a plynosilikátových bloků je umožněno větracími otvory v atikových stěnách. Větrací otvory o pr. 100 mm nejsou kryty plastovými mřížkami (foto /25/ a /26/). foto /25/ Větrací otvory v atice foto /26/ Větrací otvor v atice Prostupy střechou a hromosvodná soustava Na střeše se nachází anténní stožár (foto /27/). Opracování prostupu asfaltovým pásem není provedeno v dostatečné výšce. Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím na střeše. Lano je umístěno na kokových podložkách, které byly stejně jako ostatní kovové předměty na střeše vtaveny do souvrství asfaltových pásů (foto /28/). BD Svatopluka Čecha , Česká Lípa Strana 11/19

12 foto /27/ Anténní stožár foto /28/ Hromosvod 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50 % Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84 % vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Základní parametry materiálů použité ve výpočtech Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] souvrství oxidovaných asf. pásů s různými vložkami Součinitel tepelné vodivosti λ d [W/(m.K)] Faktor difuzního odporu µ d [-] Hydroizolační 15 0, ,0 betonová mazanina Spádová 60 1,230 17,0 plynosilikátové tvárnice Tepelněizolační 250 0,15 8 škvárový násyp Vyrovnávací, tepelněizolační 180 0,270 3,0 pískové lože Vyrovnávací 40 0,95 4,0 železobetonová stropní konstrukce Nosná 200 1,750 32,0 BD Svatopluka Čecha , Česká Lípa Strana 12/19

13 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Původní stav Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,819 Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,53! 0,225! pasivní! 0,874 +! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně-technického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy Stavebně-technické posouzení zjištěného stavu střechy 1. Zdivo větracích komínů i kouřovodů nad úrovní střechy je v havarijním stavu. Zdivo komínů je značně degradované, oslabené, cihly nemají požadovanou únosnost a hrozí jejich zhroucení. 2. Rovněž ve velice špatném stavu se nachází i celá střecha obecně. Hydroizolace v ploše již na mnoha místech neplní svou funkci z důvodu degradace asfaltu. V ploše se vyskytují významné trhliny, praskající boule a na některých místech dochází i ke stékání asfaltu. 3. Na střeše se dále nachází velké množství nečistot, suti a různých kovových předmětů, které byly v průběhu času vtaveny do souvrství asfaltových pásů. 4. Výlez na střechu vystupuje nad úrovní pouze střechy cca 40 mm. Norma stanovuje, aby veškeré konstrukce byly hydroizolačně opracovány nad úrovní střechy min. do výšky 150 mm. Vzhledem k tomu, že se výlez nachází v úžlabí, hrozí reálné nebezpečí zatečení do Hodnocení BD Svatopluka Čecha , Česká Lípa Strana 13/19

14 střešního výlezu, především v zimním období. Úzký tubus výlezu bez možnosti ukotvit výstupní žebřík neumožňuje bezpečný výstup na střechu. 5. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 6. Sklon střechy v ploše je cca 1-2 %, což je na hranici doporučení normy ČSN P [6], která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovností ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. 7. Odvodnění ploché střechy pomocí střešních vtoků DN 80 mm je nedostačující. Při průměru DN 80 je třeba 8 vtoků na celý objekt, jeden vtok na tuto sekci by měl mít průměr DN Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh variant obnovy střechy. 9. Betonová mazanina v místech, kde nedocházelo k zatékání má zřejmě dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. Z důvodu lokálního zatékání a degradace betonu nutné ověřit provedením výtažných zkoušek. 4. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 4.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Střecha po opravě bude nadále koncipována jako plochá, nepochůzná. Je navržena varianta se zateplením střechy pro splnění tepelnětechnických požadavků normy [8]. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! Vzhledem k tomu, že spádování střechy je nedostatečné a nevyhoví normovým doporučením, bude provedeno přespádování střechy pomocí tepelněizolačních spádových klínů. Spád horního povrchu desek bude min. 2%.Dle požadavků objednatele je navrženo řešení s novou povlakovou krytinou z asfaltových pásů Návrh opravy střechy Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy v ploše i v místě napojení na prostupující konstrukce. Stávající zděné větrací komíny budou odstraněny. Komíny budou vyzděny nové s novými železobetonovými hlavami. Z komínů, které slouží k odvodu kouře budou sejmuty vrchní železobetonové hlavy, které budou nahrazeny novými. Po sejmutí doporučujeme zkontrolovat i komínové zdivo a případně vyzdít nové komíny nad rovinou stropní desky. Dále bude provedeno očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Poté bude provedeno položení a kotvení kompletizovaných spádových dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Spád desek bude min. 2 %. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikovaného asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. BD Svatopluka Čecha , Česká Lípa Strana 14/19

15 Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ VRSTVA OPRAVENÁ VRSTVA PŮVODNÍ VRSTVY Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky*** (např. EJOT FDD 50xdl), spád desek min. 1 % Souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) 4, * 200+4** betonová mazanina plynosilikátové tvárnice 250 škvárový násyp pískové lože železobetonový strop - vnitřní povrchová úprava - Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby. **... Potřebná minimální průměrná tloušťka tepelné izolace pro splnění doporučených hodnot součinitele prostupu tepla stanovených normou [8]. *** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání stožáru antény. Zbourání stávajících větracích zděných větracích komínů nad úrovní stropní desky a vyzdění nových z lícovaných komínových cihel. Vzhledem ke stavu komínů pro odvod spalin doporučujeme vyzdít nové i tyto komíny. Osazení nových železobetonových komínových hlavic. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy a zavaření míst po ventilačních tvarovkách. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Úprava okraje střechy s přihlédnutím na novou tloušťku skladby v ploše. Navýšení atiky nebo osazení plechových okrajových profilů. Finální spád koruny atiky by měl být min. 3 (5,24%) směrem do střešní roviny. Položení a připevnění kompletizovaných spádových tepelněizolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem typu G200S40 na horním povrchu (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky skrz stávající vrstvy horního pláště. Typ a počet kotev je nutné zvolit dle 15 BD Svatopluka Čecha , Česká Lípa Strana 15/19

16 podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q =4,5 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Hydroizolace bude ukončena na vnějším okraji atiky. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Montáž klempířských konstrukcí. Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,819 nekondenzuje BD Svatopluka Čecha , Česká Lípa Strana 16/19

17 Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Varianta skladby Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Nový stav prům ,17 + 0,007 + aktivní + 0,958 + nekondenzuje + + Nový stav prům ,15 x 0,003 + aktivní + 0,963 + nekondenzuje + x +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje požadavku normy ČSN [8]. Výpočtově ve skladbě střechy dochází ke kondenzaci vodní páry v průběhu roku, která se v příznivějších měsících vypaří, roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota na spodním povrchu střechy výpočtově vyhovuje požadavku normy. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ - nezastupuje projektovou dokumentaci obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Svatopluka Čecha , Česká Lípa Strana 17/19

18 obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /4/ Schéma řešení asfaltové hydroizolace při alternativě zvýšení atiky, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Svatopluka Čecha , Česká Lípa Strana 18/19

19 obr. /5/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za DEKPROJEKT s.r.o. Ing. Daniel Mašlár tel.: daniel.maslar@dek-cz.com BD Svatopluka Čecha , Česká Lípa Strana 19/19
