1 NORDARCH Ing. Jaromír Matějíček ODBORNÝ POSUDEK Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření Bytový dům Jižní Česká Lípa Zpracováno: květen 2016 Vypracoval: Ing. Jaromír Matějíček, ČKAIT

2 OBSAH 1. VŠEOBECNĚ str PODKLADY str ÚKOL POSUDKU str PRŮZKUM STŘECHY OBJEKTU str PROBLEMATIKA str NÁLEZ str Stručný popis objektu 6.2. Stručný popis střechy Střecha v ploše Oplechování střechy Přístup na střechu Odvětrání splaškové kanalizace Vzduchotechnika Střešní vtoky Bleskosvodná jímací soustava Anténní stožár Strojovny výtahů 6.3. Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše 7. POSUDEK str Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelně technického stavu střechy 7.2. Posouzení zjištěného stavu střechy 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY str Obecně 8.2. Návrh opravy střechy Návrh nove skladby střešního pláště 8.3. Postup provádění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY str Vstupní parametry výpočtu 9.2. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) 2

3 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM str ZÁVĚREČNÁ DOPORUČENÍ str NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ str. 22 3

4 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá jednoplášťová střecha bytového domu 1.2. Adresa posuzovaného objektu: Jižní Česka Lípa 1.3. Úkol odborného posudku: Odborné posouzeni stavu ploché střechy a koncepční návrh opravy 1.4. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česka Lípa kontaktní osoba: p. Marek Hammerle tel.: hammerle@osbd.cz 1.5. Zpracovatel odborného posudku: NORDARCH-Ing. Jaromír Matějíček Růžová 220, Děčín IČ: , DIČ: CZ Ateliér: Oldřichovská 14, Děčín Tel.: info@nordarch.cz 1.6. Vypracoval: Ing. Jaromír Matějíček 1.8. Zpracováno: květen

5 2. PODKLADY 1. Průzkum objektu provedeny dne Fotodokumentace pořízena při průzkumu 3. Sondy do skladby střechy provedeny při průzkumu 4. ČSN Navrhovaní střech Základní ustanoveni 5. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanoveni 6. ČSN Tepelná ochrana budov 7. ČSN Tepelná ochrana budov Část 2: Požadavky 8. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce 9. ČSN Klempířské práce stavební U předpisů a norem platí poslední zněni včetně novelizaci a změn vydaných k datu zpracováni posudku. 5

6 3. ÚKOL POSUDKU Úkolem odborného posudku je posouzeni stavebně a tepelně technického stavu střešní dvouplášťové neprovětrávané konstrukce bytového domu na adrese Jižní č.p viz přiložená mapa obr.1, vyhodnocení a popis koncepčního návrhu opravy střešní konstrukce. 4. PRŮZKUM STŘECHY OBJEKTU obr. 1 Průzkum střechy objektu proběhl dne Při prováděném průzkumu nebyl přítomen zástupce bytového domu. Střecha byla zaměřena a byla pořízena fotodokumentace střešního pláště objektu včetně všech prostupujících konstrukcí. Z pořízené fotodokumentace je patrný stavebně technický stav vrchních hydroizolačních vrstev střešního pláště. Během průzkumu, byly provedeny dvě destruktivní sondy (S1, S2) k úrovni nosné konstrukce střešního pláště. Provedenými sondami byla ověřena skladba střešního pláště včetně tloušťky jednotlivých vrstev skladby. V provedených sondách nebyla zjištěna vlhkost. Dále proběhla vizuální prohlídka střešního pláště objektu. Skladba střešního pláště dle sondy 1 (S1): 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 4 mm souvrství asfaltových lepenek 1 mm asfaltový nátěr suchý ~40 mm betonová mazanina 10 mm azbestocementové vlnité desky stav dobrý 40 mm uzavřená vzduchová mezera 250 mm plynosilikátové tvárnice 40 mm škvárový zásyp ulehlý suchý 150 mm nosná betonová deska strop (odhad) 6

7 - nezjištěna vlhkost pod hydroizolačním souvrstvím - bez výskytu plísně Skladba střešního pláště dle sondy 2 (S2): 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 4 mm souvrství asfaltových lepenek 1 mm asfaltový nátěr suchý ~40 mm betonová mazanina 10 mm azbestocementové vlnité desky stav dobrý 40 mm uzavřená vzduchová mezera 250 mm pěnosilikátové tvárnice 100 mm škvárový zásyp ulehlý suchý 150 mm nosná betonová deska strop (odhad) - nezjištěna vlhkost pod hydroizolačním souvrstvím - bez výskytu plísně 5. PROBLEMATIKA Objednatel požaduje zhodnotit a posoudit stav a způsob provedení střešního pláště bytového domu. Zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy střešního pláště v jedné variantě, resp. určit minimální tloušťky izolantu pro hodnoty požadované a doporučené technickou normou ČSN NÁLEZ 6.1. Stručný popis objektu Předmětem posudku jsou střechy dvou panelových bytových domů přisazených k sobě štítovou stěnou. Bytové domy byly dokončeny v 70 letech minulého století jako jedny z objektů systémové výstavby v České Lípě. Vzájemné spojení domů je provedeno formou dilatační spáry, dilatační spára probíhá přes celou výšku bytového domu, ve střešním plášti je dilatační spára kryta oplechováním atik sousedních objektů. Objekt má čtyři vstupy, 6 nadzemních podlaží. Půdorysné rozměry ½ bytového domu 35,60 m x 13,50 m (měřeno na střešním plášti). Nosnou konstrukci objektu tvoří soustava příčných a podélných panelových nosných stěn. Stropní konstrukce jsou provedeny jako betonové, přepokládané tl. stropního panelu 150 mm. Objekt se nachází na sídlišti v západní části města Česká Lípa. Podélná osa objektu je orientovaná vzhledem ke světovým stranám přibližně východ-západ. Hlavní vstupy do objektů jsou situovány ze severní strany objektu, vstup přímo ze zpevněných ploch kolem objektu. Na vstupy do objektu navazují vnitřní chodby a komunikační prostory schodišť, z nichž jsou následně vstupu do jednotlivých bytových jednotek. V objektu, v každém vchodě je instalován výtah, strojovna výtahu umístěna na střeše objektu. Okolní zástavba je tvořena smíšenou zástavbou (rodinné domy, bytové domy) Celý objekt je v dobrém technickém stavu. Nedávno proběhlo dodatečné zateplení obvodového pláště tl. izolantu 100 mm a výměna fasádních výplní (plastová okna s izolačním sklem). 7

8 NORDARCH Ing. Jaromír Matějíček 6.2. Stručný popis střechy Střecha v ploše Střecha objektu byla koncipována jako plochá dvouplášťová střecha původně provětrávaná, v rámci zateplení obvodového pláště bytového domu byly provětrávací otvory uzavřeny. V současnosti střešní plášť funguje s uzavřenou vzduchovou mezerou s průměrnou tl. 40 mm (obr.2). obr. 2 Střešní konstrukce je ohraničena betonovou atikou. Výška atiky po obvodě bytového domu je přibližně stejná a to cca 250 mm 300 mm. Atika bytového domu je oplechována, v rámci oprav a dodatečného zateplení objektu bylo oplechování rozšířeno. Na nosném betonovém stropu je proveden škvárový zásyp střešní konstrukce v tl. 80 mm 160 mm. Tato vrstva je spádována ve spádu přibližně 1% až 3% z kraje střechy směrem ke střešním vtokům. Na škvárový zásyp jsou uloženy plynosilikátové tvárnice tl. 250 mm. Na vyspárovanou plochu je dále uložena azbestocementová vlnitá deska pomocí níž byl vytvořen provětrávací systém. Dále bylo provedeno zabetonování azbestocementové desky betonovou mazaninou průměrné tl. 40 mm nad vrchol vlny. U atiky pomocí betonové mazaniny provedeny náběhové klíny. Poslední vrstvou bylo provedení hydroizolační vrstvy 2 Bitagit S + penetrační nástřik asfaltovou emulzí. Následně byly hydroizolační vrstvy navyšovány na současné 2 viditelné vrstvy. Finální vrstva je provedena z modifikovaného asfaltového pásu s břidličným vsypem. Skladba střešního pláště byla ověřena provedenými sondami S1 a S2 /obr. 3 a obr.4/ umístění provedených sond viz obr. 13. obr.3 obr.4 8

9 6.2.2 Oplechování střechy střecha je lemována betonovou atikou, hydroizolace vytaženy na svislou část atiky, původní oplechování atiky provedeno z pozinkovaného plechu s ochranným nátěrem, na řadě míst oplechování poničeno rzí, stav oplechování nesvědčí o pravidelné údržbě, klempířské konstrukce jsou na mnoha místech volné, svislé oplechování atiky je pouze podstrčeno pod vrchní plechy. Vrchní plechy atiky jsou v nepravidelném sklonu ve větší míře vyspárováno směrem do střešní roviny (vyspádování atikových plechů ven nepřípustné /obr. 5/). Spojení atikových plechů provedeno jednoduchým falcem, v místech pravděpodobného zatečení provedeny hydroizolační záplaty pomocí asfaltového pásu nepřípustné /obr. 6/ obr Přístup na střechu střecha je zpřístupněna pomocí čtyř střešních vstupů, zabezpečeny poklopy, ty jsou provedeny pomocí zvýšeného zděného límce vystupujícího cca 450 mm nad úroveň střešního pláště, hydroizolační vrstva je vytažena bez náběhového klínu až k ocelovému rámu poklopu, poklop je proveden jako zámečnický zateplený výrobek, výstupy jsou začleněny do objektu strojovny /obr.7/. V přední části střešního výlezů jsou osazeny ventilační žaluzie. Spoje hydroizolační vrstvy a svislé konstrukce provizorně řešeny páskou, nejsou lemující klempířské prvky. obr.6 9

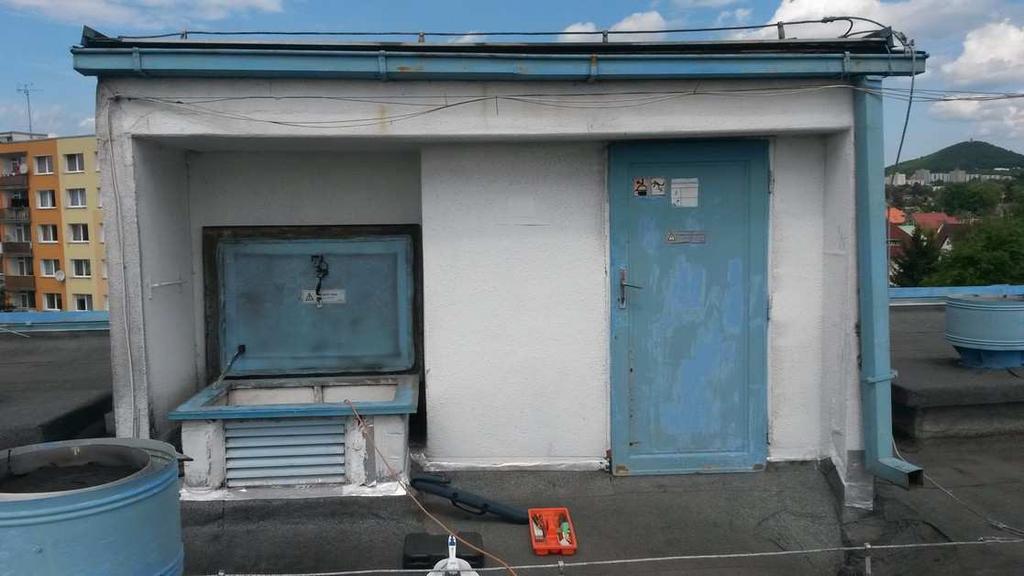

10 Odvětrání splaškové kanalizace vyústěno do zvukotlumící komory prostupující boční stěnou komory do exteriéru a ukončeno plechovou stříškou, ta na některých komíncích chybí, stav venkovní části odvětrání splaškové kanalizace je uspokojivé, hydroizolace řešena připojením natupo, ukončena rozšpachtlováním /obr.8/. obr Vzduchotechnika řešena vyústěním ve zvukotlumících komorách, zvukotlumící komora vyzděna a zaklopena betonovou deskou, celá komora odizolována, včetně provedení hydroizolace na vodorovné části komory, vytažení hydroizolace na svislé stěny komory provedeno bez náběhových klínů, připojení tlumiče na vodorovnou hydroizolaci provedeno na tupo, rozšpachtlováním /obr.9/ obr.8 10

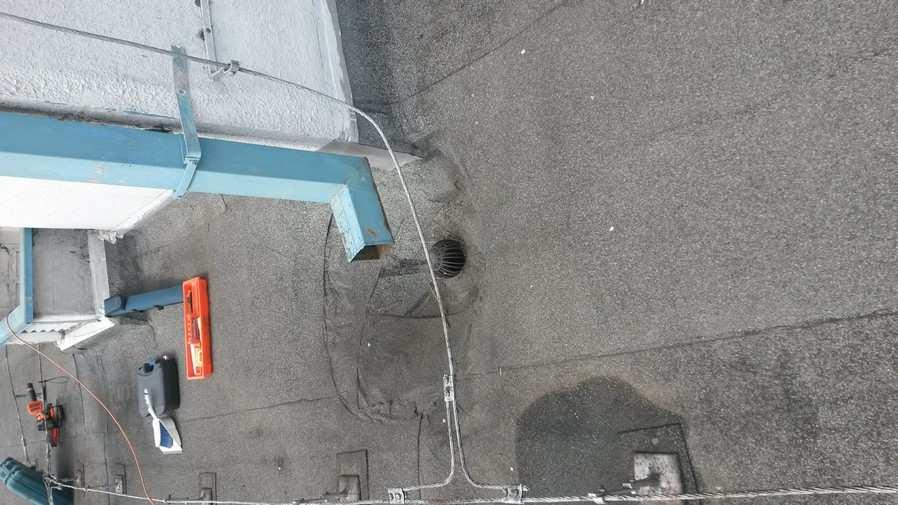

11 Střešní vtoky svislá dešťová kanalizace ukončena volným vtokem s osazením plastové mřížky, hydroizolační vrstvy napojeny na střešní vpusť těsně bez poruchy, následné hydroizolační vrstvy dotaženy k vpusti, v pasu vystřižena vpusť a provedeno napojení na svislou část stěny kolem vpusti /obr.9 /, může v budoucnosti být velmi choulostivý detail, bude řešeno použitím nových tvarovek TOPWET střešní vpusť obr Bleskosvodná jímací soustava řešena pomocí FeZn drátu nataženého podél obvodu střechy a pomocí svorek spojeného s oplechováním atik střechy, všechny kovové části střechy uzemněny, v ploše jímací drát veden přes ocelové podpěry vedení /obr.10 /, v rámci uzemnění střechy proveden bleskosvod i na střechách výtahových strojoven obr.9 11

12 Anténní stožár řešen novou pozinkovanou ocelovou tyčí Ø 80 mm kotvenou do svislé stěny strojovny výtahu, slaboproudé kabely vedeny volně mezi strojovnami ve vzduchu, zaústěny do společných prostor přes střešní výlezy skrze ventilační žaluzii, stožár uzemněn /obr.11 / obr Strojovny výtahů objekt velikosti 3,6 m x 3,00 x 3,00 m, konstrukce řešeny z betonových panelů, objekt strojovny nezateplený, vstup do strojovny řešen ze střechy ocelovými dveřmi, práh nad střešní rovinou cca 100 mm, zadní stěna objektu strojovny prosklená s parapetem výšky cca 1450 mm, objekt zastřešen pultovou střechou s ukončením v podstřešním žlabu svedeným do dešťového svodu vyústěného u střešní vpusti /obr.12/ obr.11 12

13 PŮDORYS STŘECHY Základní rozměry: délka 71,20 m šířka 13,50 m plocha střechy 961,20 m 2 obr.12 obr Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly provedeny dvě destruktivní sondy S1 a S2, polohy sond jsou patrné ze schématu půdorysu střechy objektu na obr. 14,15. Na každé střeše bytového domu byla provedena jedna. Cílem sond bylo ověření tloušťky hydroizolačního souvrství střešního pláště bytového domu, zjištění vlhkostního stavu a způsobu provedení jednotlivých vrstev hydroizolačního souvrství a jejich vzájemná stabilizace. Při provádění sond byla ověřena skladba až k nosné konstrukci. 13

14 Skladba střechy a tloušťky jednotlivých vrstev: Sonda 1 (S1) vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 4 mm s různými vložkami Asfaltový nátěr 1 mm Betonový podklad ~ 40 mm Azbestocementová vlnitá deska 5 mm Vzduchová mezera 40 mm Škvárobetonové tvárnice 250 mm Škárový zásyp ulehlý ~ 80 mm Železobetonová stropní konstrukce 150 mm Sonda 2 (S2) obr.14 vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 4 mm s různými vložkami Asfaltový nátěr 1 mm Betonový podklad ~ 40 mm Azbestocementová vlnitá deska 5 mm Vzduchová mezera 40 mm Škvárobetonové tvárnice 250 mm Škárový zásyp ulehlý ~ 80 mm Železobetonová stropní konstrukce 150 mm obr.15 14

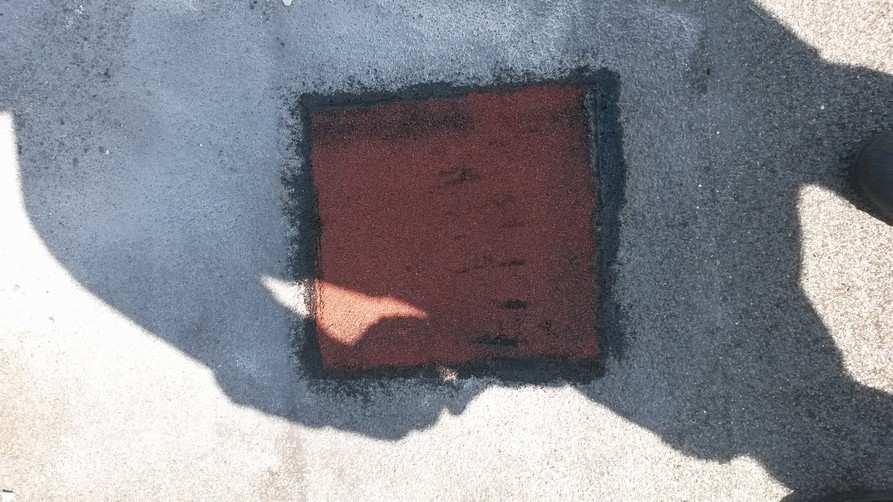

15 Na střeše byly provedeny celkem dvě sondy do střešního pláště. Z provedených sond bylo provedeno ohledání hydroizolačního souvrství a skladba střešního pláště. Střešní souvrství nevykazovalo žádné známky poškození mechanického či výskyt vlhkosti napříč vrstvami. Střešní hydroizolační vrstvy bez hnilobného zápachu. Po ohledání sondy byla provedena vodotěsná záplata pomocí přířezu asfaltového pásu /obr.16/ Hydroizolace v ploše obr.16 Původní hydroizolační souvrství bylo tvořeno asfaltovými lepenkami 2 x BITAGIT S. Později na střeše bylo provedeno navaření nové vrstvy hydroizolace z asfaltového modifikovaného pásu s břidličným posypem. Celková tloušťka hydroizolačního souvrství střešního pláště v současnosti dosahuje 8,4 mm. Materiál nové vrstvy vykazuje v ploše dobrý stav. Na hydroizolaci se lokálně vyskytuji boule a jiné nerovnosti, při prohlídce střechy nebyla nalezena netěsnost v ploše hydroizolační střechy. Drobné netěsnosti je možné sledovat při přechodech na svislé stěny při vytažení hydroizolace u tlumících jednotek, vlezu na střechu, přechodu hydroizolace na svislé stěny výtahových strojoven. Místy dochází k zadržování dešťové vody v ploše a akumulaci dešťové vody v blízkosti střešního vtoku - usazeniny. Na střeše bylo nalezeno jedno místo s prokazatelnou akumulací vody pod vrchní hydroizolační vrstvou. Dešťové střešní vtoky jsou osazeny košíky pro zachycení nečistot, může docházet k jejich ucpání. Hydroizolace u střešních vtoků může vykazovat drobné netěsnosti z důvodu nespolehlivého provedení detailu. Střecha je spádována ke střešním vtokům ve sklonu od 1% do 3 %. Technický stav hydroizolační vrstvy lze vyhodnotit jako dobrý. 15

16 7. POSUDEK 7.1. Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota Třída vnitřní vlhkosti -15 C (návrhové hodnoty venkovní relativní vlhkosti 84%, Česka Lípa) 4. třída (vysoka vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti hodnotou 5% nastaveno v rámci výpočtu v programu Tepelná technika 1D. Větrací otvory byly dodatečně utěsněny. Nedochází k proudění vzduchu ve větracích kanálcích, je možné střechu uvažovat jako jednoplášťovou nevětranou. Dle provedených sond do střešního pláště nedochází k hromadění vlhkosti na spodním líci hydroizolačních vrstev. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d (mm) Součinitel tepelné vodivosti ʎ d (W/(m.K)) SBS modifikovaný asfaltový pás hydroizolační 4,4 mm 0,210 souvrství oxidovaných asfaltových pásů s různými hydroizolační ~ 4 mm 0,210 vložkami a ochranným reflexním nátěrem asfaltový nátěr kontaktní 1 mm 0,210 betonová podkladní vrstva nosná ~ 40 mm 1,430 azbestová vlnitá deska nosná 5 mm 0,450 vzduchová mezera izoační 40 mm 0,026 škvárobetonové tvárnice nosná 250 mm 0,137 škvárový zásyp, ulehlý tepelná izolace 80 mm 0,270 železobetonová stropní konstrukce nosná 150 mm 1, Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Aktivní Vnitřní povrchová teplota požadována hodnota teplotního faktoru 0,808 (14,10) vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Mev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Původní 0,24 (+) 0,0 (+) Aktivní (+) 0, 941 (18,0) (+) Vyhovuje požadavkům ČSN Hodnocení 16

17 x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně technického stavu střechy Původně provětrávaná střecha byla stavební úpravou (zateplením obvodové atiky bytového domu) převedena na nevětranou střešní konstrukci, střechu lze definovat jako jednoplášťovou, nevětranou. Ve skladbě současné střechy nedochází výpočtově ke kondenzaci vodních par vyhovuje požadavkům ČSN Vypočtená roční bilance zkondenzované vlhkosti je aktivní. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Z hlediska součinitele prostupu tepla stávající střešní plášť nesplňuje požadavky ČSN a je nutné provést dodatečného zateplení střešního pláště Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy vyhovuje požadavkům ČSN požadovaným hodnotám. Pro dosažení hodnot doporučených střecha objektu vyžaduje kompletní zateplení. 2. Ve střešní konstrukci nedochází ke kondenzaci vodní páry. Sondami provedenými během průzkumu se toto prokázalo. Bilance kondenzace vodních par je aktivní. 3. Stav vrchního asfaltového pásu s posypem je v ploše střechy dobrý. Lokálně byly v některých detailech a v ploše nalezeny drobné hydroizolační netěsnosti. 4. Sklon střechy v ploše je 1 % - 3 %, což vyhovuje doporučení normy ČSN , která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovnosti ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v případných místech defektu hydroizolačního systému. Drobné nerovnosti budou vyspraveny. 5. Je potřeba vyčistit naplaveniny u střešních vtoků, zkontrolovat jejich průchodnost a provést jeho úpravu spojenou se zateplením střešního pláště. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Hydroizolační plášť objektu je v dobrém technickém stavu. Předkládaný posudek neřeší střešní konstrukci z hlediska stavebně technického, ale pouze z hlediska tepelně technického z důvodu výpočtově nevyhovující zjištěné hodnoty součinitele prostupu tepla střešní skladby požadavkům ČSN Z toho důvodu je navržena varianta se zateplením střechy, pro splnění požadovaných hodnot součinitele prostupu tepla. Střecha bude zbavena větracích komínků a je uvažována jako jednoplášťová střecha. Výpočtově jsou navrženy tloušťky izolantu s ohledem na požadovanou hodnotu a doporučenou hodnotu součinitele prostupu tepla. Tloušťku tepelné izolace stanovenou s ohledem na minimální požadovaný součinitel teplené vodivosti nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: 1. Zatepleni atik. Tloušťku tepelné izolace je stanovena na základě tepelnětechnického výpočtu. 2. Kontrola vzduchotěsného provedeni prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. V případě potřeby utěsnit např. PUR montážní pěnou, následně převařit přířezem asfaltového pasu 17

18 3. Zatepleni železobetonového podstavce VZT komor a ventilátorových komor. Tloušťka tepelné izolace bude stanovena na základě výpočtu (minimálně stejná jako v ploše střechy). 4. Případné nerovnosti a místa kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem, resp. pomoci rozháněcích klínů. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pasu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položeni a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pasem (přesahy vzájemně svařeny). 5. Plnoplošné navařeni vrchního SBS modifikovaného asfaltového pasu s kombinovanou vložkou a hrubozrnným ochranným posypem. 6. Dřevěnými přířezy bude navýšen výlez na střešní rovinu. Poklop bude dodatečně zateplen Polystyrenem EPS 100 S tl. 80 mm a s oplechováním ze strany interiéru s požitím TiZn plechu. 8. Dřevěnými přířezy, nebo nadezděním z tepelně izolačních cihel (pěnosilikátových cihel) bude navýšena atika bytového domu 9. Bude provedeno zateplení obvodových konstrukcí strojovny výtahu, bude použit fasádní polystyren v tl. 120 mm se systémovou omítkou, zateplení bude provedeno v souladu se systémem ETICS 10. Okno a dveře do strojovny budou vymaněny za nové plastové, dveře plné s FAB vložkou, okno sklopné s tepelně izolačním zasklením, součinitel prostupu tepla U=1,1 W/m 2 K včetně provedení klempířských prvků 11. Budou upraveny větrací otvory strojoven výtahů. 12. Bude provedeno zateplení střechy strojovny, použit stejný tepelný izolant jako v ploše hlavní střešní roviny ve stejné tloušťce, včetně klempířských prvků. 13. Spády střešní roviny budou zachovány Návrh nove skladby střešního pláště Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a 4,4 mm VRSTVA ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky * 80 mm splňuje požadovanou hodnotu 200 mm splňuje doporučenou hodnotu (např. EJOT FDD 50xdl), spád desek min. 1 % OPRAVENÁ souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS 8,4 mm VRSTVA modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) PŮVODNI asfaltový nátěr 1 mm VRSTVY betonová podkladní vrstva 40 mm azbestová vlnitá deska 5 mm vzduchová mezera 40 mm škvárobetonové tvárnice 250 mm škvárový zásyp, ulehlý 80 mm Betonová stropní deska 150 mm * Počet kotevních prvků bude stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. ** Tloušťka tepelné izolace vyhoví na doporučené hodnoty požadavků ČSN

19 8.3. Postup provádění 1. Demontuje se stávající bleskosvod a stávající klempířské konstrukce 2. Vzhledem k navýšení střešního souvrství je potřeba zvětšit výšku atiky po obvodě střechy. Z důvodu eliminace tepelného mostu doporučujeme atiku navýšit tepelněizolačním zdivem (např. Plynosilikát), nebo přířezem EPS / XPS a deskou OSB. Další variantou vyřešení ukončení střechy u atiky je použití plechového prvku UNIDEK. 3. Hydroizolace z plochy střechy bude na konstrukci atiky vytažena přes náběhové klíny až na korunu atiky a ukončena navařením na plechovou závětrnou lištu. Přesah lišty bude cca 30 mm směrem před fasádu objektu. Závětrná lišta bude z pozinkovaného plechu. Alternativně lze navýšit atiky. Spád koruny atiky by měl byt min. 3 (5,24%) do střešní roviny. 4. Hydroizolace musí být na všechny prostupující konstrukce vytažena do výšky min. 150 mm. 5. Bude provedena kontrola tlumících komor VZT. Doporučujeme tlumící komory zateplit a provést hydroizolaci dna navařením asfaltového pásu s vytažením na stěny. Doporučujeme zateplit ventilátorové komory. 6. Prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pasu s nenasákavou vložkou, odstraněni nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m). 7. Položení a připevněni kompletizovaných spádových tepelněizolačnich dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pasem (POLYDEK EPS 100S G200 S40). Desky se kladou na vazbu a mechanicky do betonové střešní vrstvy. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek pořídí si zhotovitel. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Spád desek doporučujeme zvolit tak, aby výsledný spad souvrství byl alespoň 2 0, je třeba vyspádovat také střešní odtokový žlab 8. Přesahy pasů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace 9. Montáž nových klempířských konstrukci (prvky z plechu je třeba před navařením vrchního pasu napenetrovat asfaltovým lakem (např. DEKPRIMER). 10. Osazení systémových vtoků (např. GULLYDEK). Vtoky budou systémové s integrovaným límcem z asfaltového pasu. Na těleso vtoku bude napojena parozábrana stávající hydroizolační vrstva, na těleso nástavce pak hlavni hydroizolace střechy. Vtoky budou opatřeny ochrannou mřížkou zabraňující zaneseni vtoku 11. Provedou se nové komínky odvětráni splaškové kanalizace 12. Celoplošné navaření vrchního asfaltového SBS modifikovaného pasu min. tl. 4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) 13. Montáž nových klempířských konstrukcí, materiál TiZn 14. Montáž hromosvodné ochrany včetně revizní zprávy, patky osadit na podložky 15. Uzavření větracích otvorů (např. vyplněni PUR pěnou) 16. Zateplení atikového panelu ze strany exteriéru provedeno, zateplení strojovny výtahů (např. ETICS) 17. Navýšení ocelové chráničky vedení slaboproudých kabelů na střechu pomocí převlečné trubky s povrchovou úpravou žárový pozink 18. Úprava kotvení a povrchová úprava stávajícího anténního stožáru (povrchová úprava žárový pozink) 19

20 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). výpočtová teplota vnitřního vzduchu 21 0 C relativní vlhkost vnitřního vzduchu 50% výpočtová venkovní teplota C (návrhová hodnota teploty venkovního vzduchu v České Lípě při reaktivní vlhkosti vzduchu 84%) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti o hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota Hodnota Požadovaná Doporučená Součinitel prostupu tepla u N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Tlumené vytápěni s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,10 a nebo 3% plošné hmotnosti materiálu AKTIVNÍ 0,808 (14,10) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) Varianta skladby Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzova né vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] (nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení tl. 80 mm 0,15 (x) 0,0 (+) aktivní (+) 0,963 (18,70) nekondenzuje (+) + tl. 200 mm 0,10 (x) 0,0 (+) aktivní (+) 0,975 (19,10) nekondenzuje (+) Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Vypočtené hodnoty součinitele prostupu tepla navržených variant skladeb střechy vyhovují doporučeným hodnotám ČSN Výpočtově v navržených skladbách nedochází ke kondenzaci vodní páry, roční bilance vlhkosti je výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovuji požadavku ČSN Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťku tepelné izolace navržené v tomto posudku. Pro zajištění doporučené hodnoty součinitele prostupu teplat u [W/(m 2.K)] je nutné izolovat střešní plášť izolantem tl mm. 20

21 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešení asfaltové hydroizolace při alternativě zvýšeni atiky, střecha zateplena dílci s nakašírovaným asfaltovým pasem, atika nadezděna pěnosilikátovou tvárnicí Schéma řešeni asfaltové hydroizolace na prostupující stěnu (vylez, komínová tělesa, návaznost na svislou stěnu sousedního objektu), střecha zateplena dílci s nakašírovaným asfaltovým pasem 21

22 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukci po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu, použité detaily jsou pouze informativní 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ Střecha je koncipována jako nepochůzí, přístup na střechu může byt umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy, nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: - minimálně 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace nebo jiné deformace hydroizolační vrstvy - alespoň 1x ročně provést kontrolu stavu detailů (návaznost prostupujících konstrukcí), tmeleni, zaměřit se na riziko odtrženi tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. - alespoň 4 x ročně kontrolovat průchodnost odvodňovacích prvků 22
