Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření

Rozměr: px
Začít zobrazení ze stránky:

Download "Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření"

Transkript

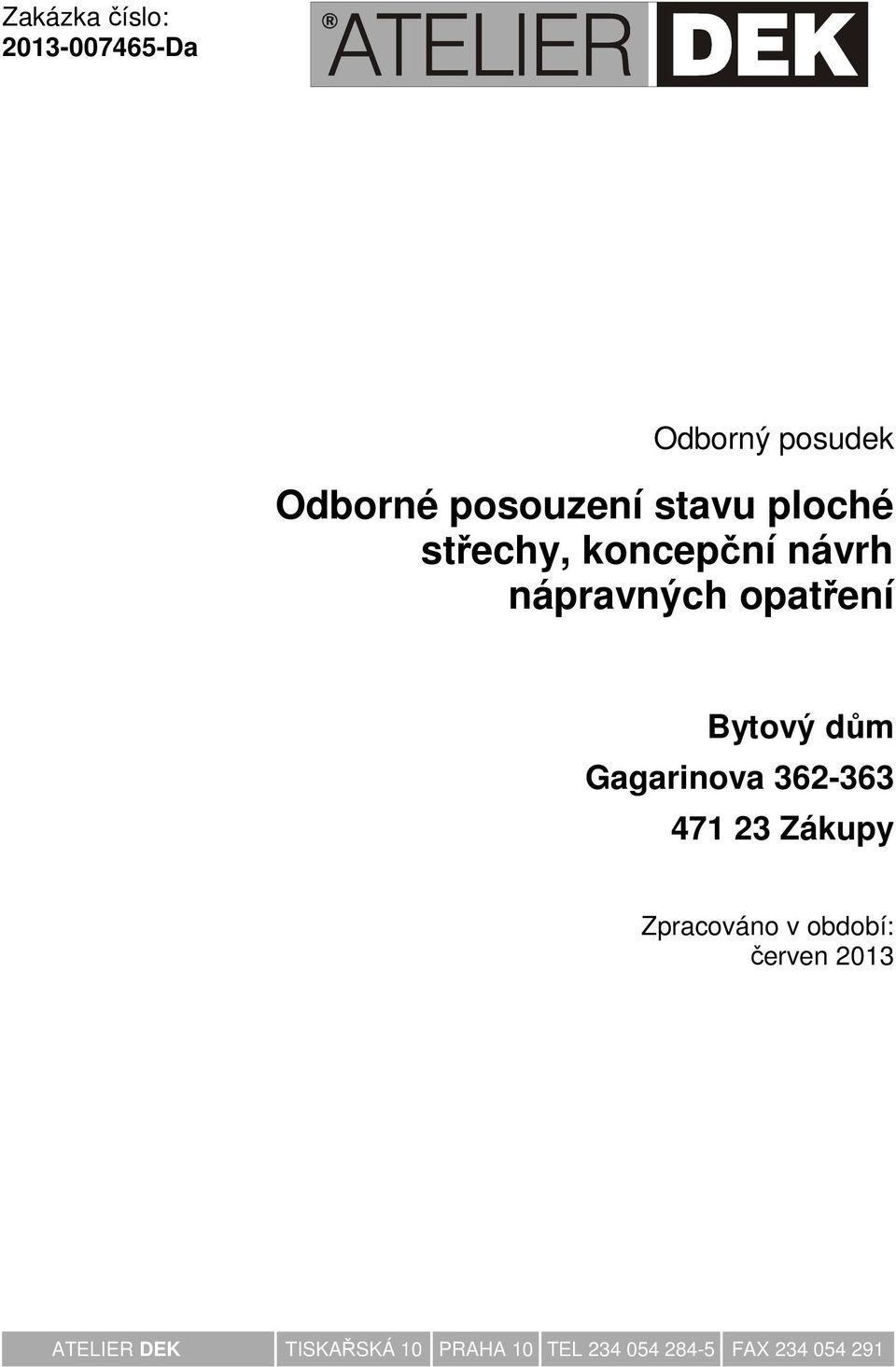

1 Zakázka číslo: Da Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Gagarinova Zákupy Zpracováno v období: červen 2013 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

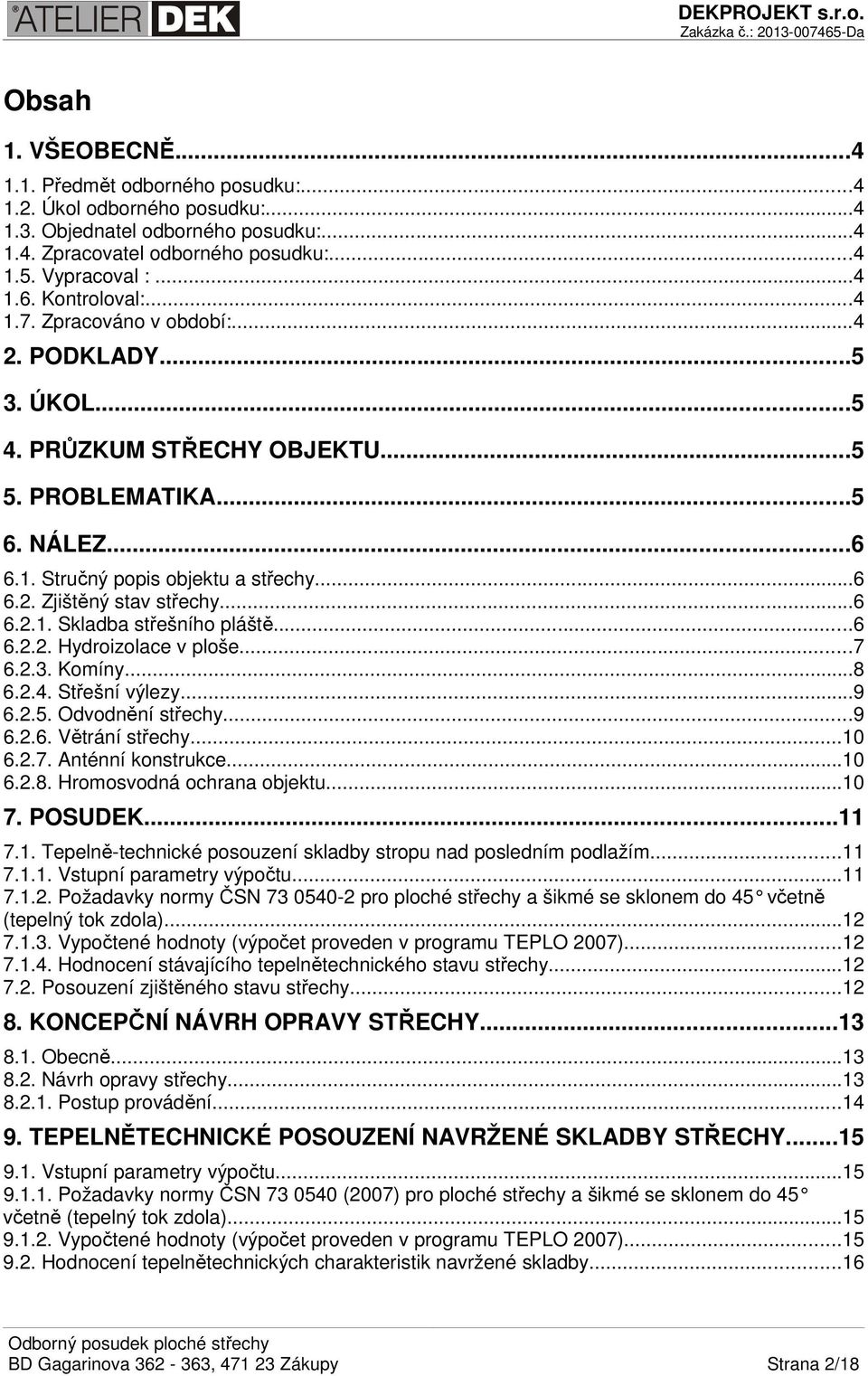

2 Obsah 1. VŠEOBECNĚ Předmět odborného posudku: Úkol odborného posudku: Objednatel odborného posudku: Zpracovatel odborného posudku: Vypracoval : Kontroloval: Zpracováno v období: PODKLADY ÚKOL PRŮZKUM STŘECHY OBJEKTU PROBLEMATIKA NÁLEZ Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Komíny Střešní výlezy Odvodnění střechy Větrání střechy Anténní konstrukce Hromosvodná ochrana objektu POSUDEK Tepelně-technické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu TEPLO 2007) Hodnocení stávajícího tepelnětechnického stavu střechy Posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Postup provádění TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY Vstupní parametry výpočtu Požadavky normy ČSN (2007) pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu TEPLO 2007) Hodnocení tepelnětechnických charakteristik navržené skladby...16 BD Gagarinova , Zákupy Strana 2/18

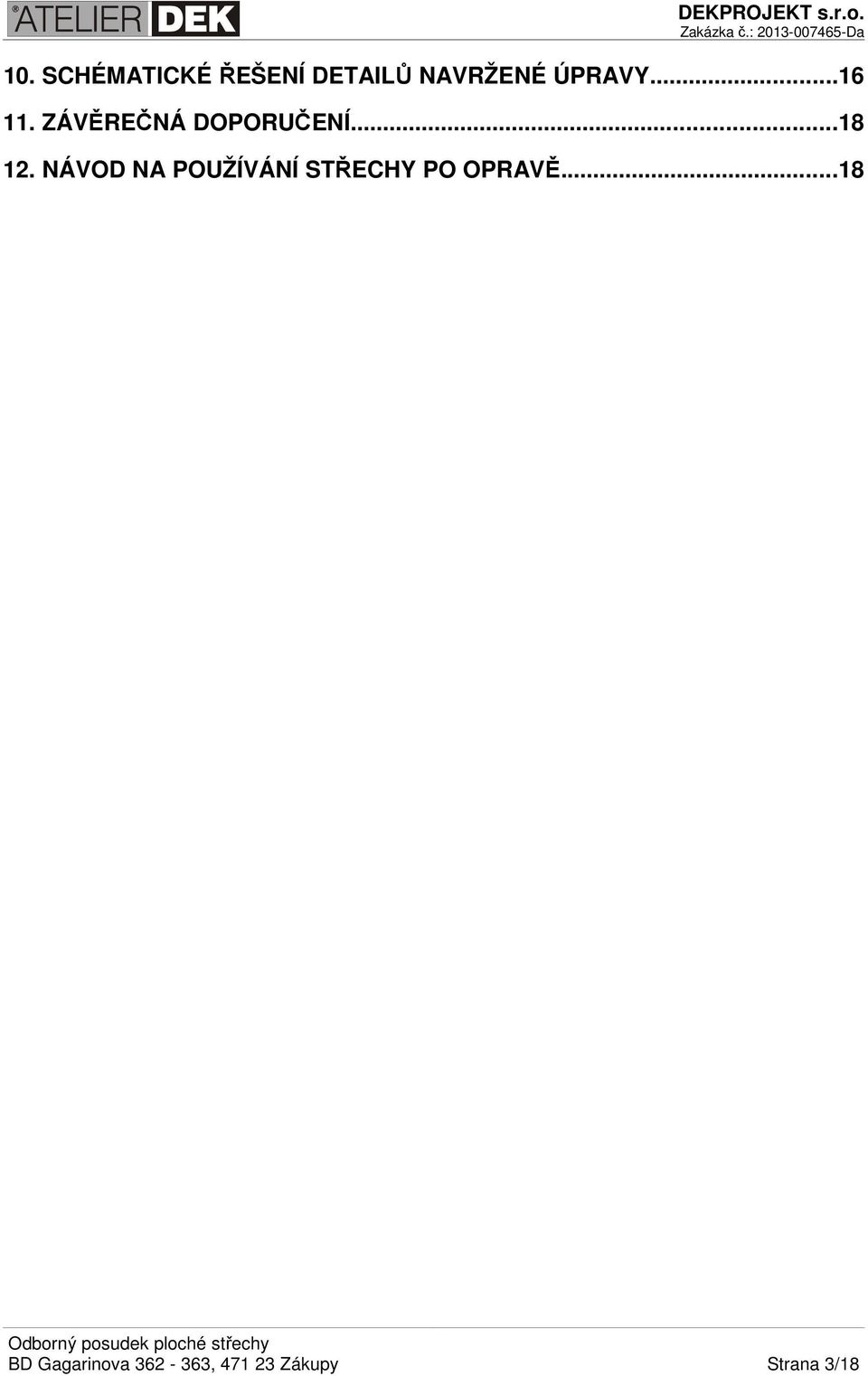

3 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...18 BD Gagarinova , Zákupy Strana 3/18

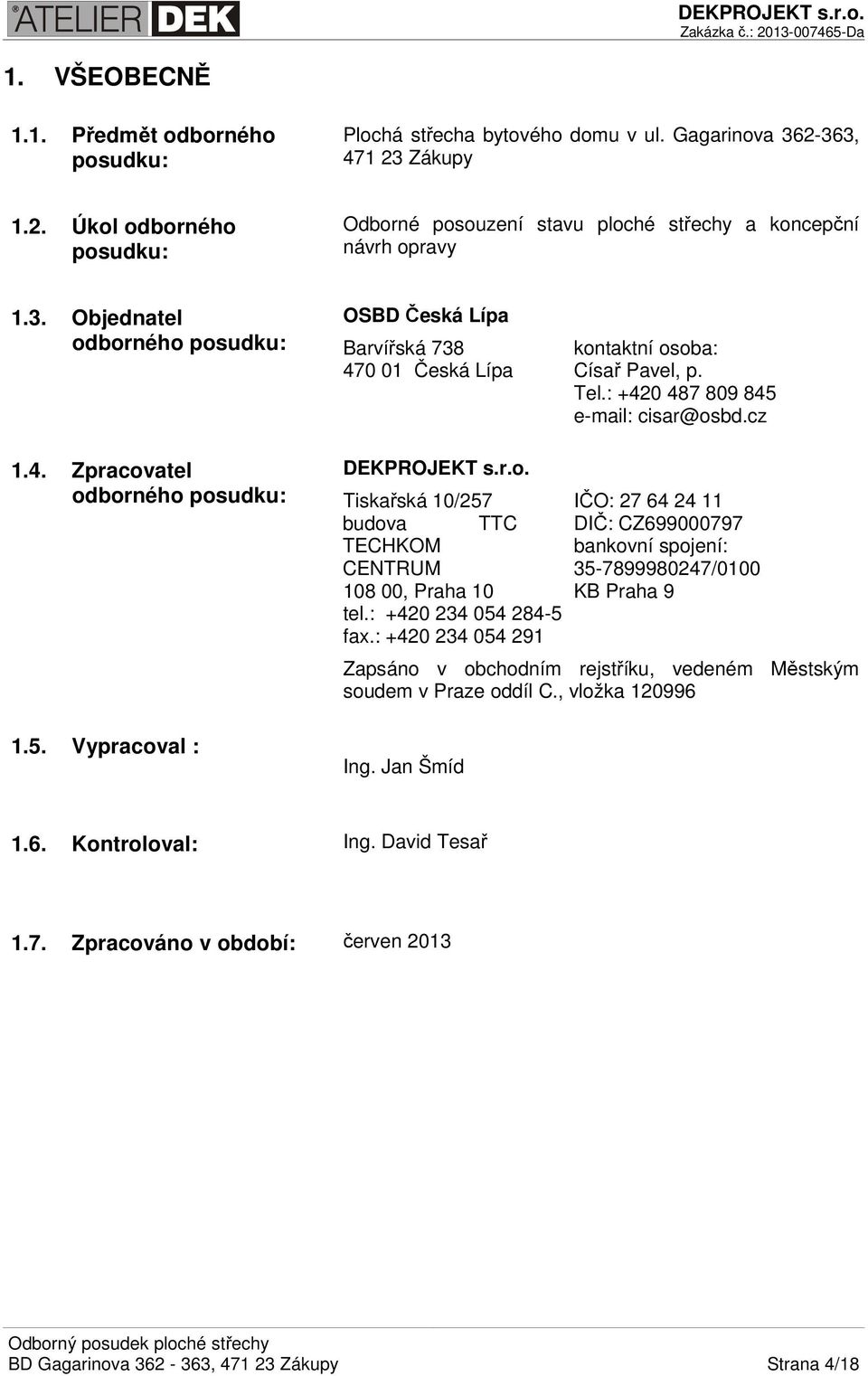

4 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá střecha bytového domu v ul. Gagarinova , Zákupy 1.2. Úkol odborného posudku: Odborné posouzení stavu ploché střechy a koncepční návrh opravy 1.3. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: Císař Pavel, p. Tel.: Zpracovatel odborného posudku: 1.5. Vypracoval : DEKPROJEKT s.r.o. Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Ing. Jan Šmíd 1.6. Kontroloval: Ing. David Tesař 1.7. Zpracováno v období: červen 2013 BD Gagarinova , Zákupy Strana 4/18

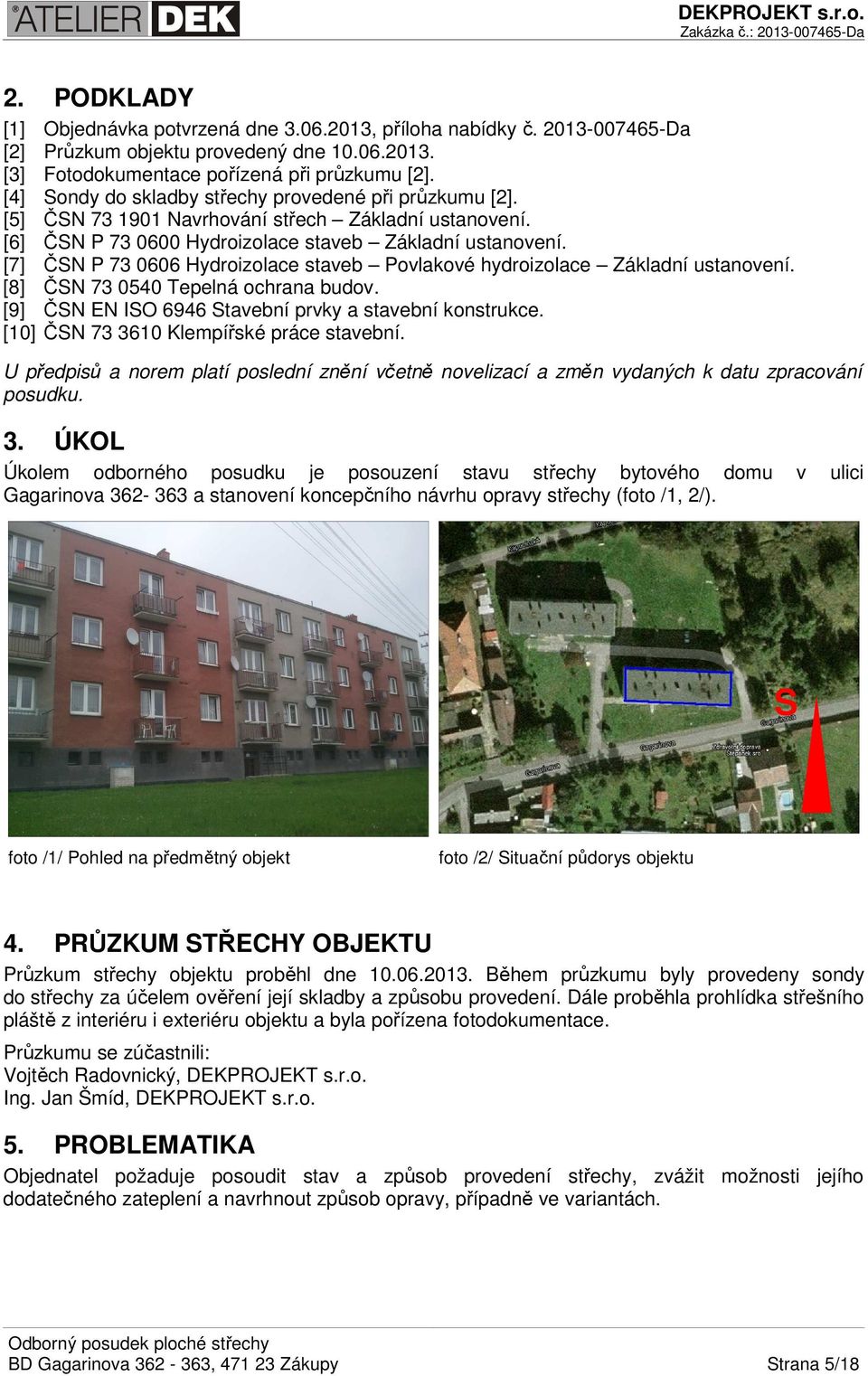

5 2. PODKLADY [1] Objednávka potvrzená dne , příloha nabídky č Da [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Klempířské práce stavební. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku. 3. ÚKOL Úkolem odborného posudku je posouzení stavu střechy bytového domu v ulici Gagarinova a stanovení koncepčního návrhu opravy střechy (foto /1, 2/). S foto /1/ Pohled na předmětný objekt foto /2/ Situační půdorys objektu 4. PRŮZKUM STŘECHY OBJEKTU Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny sondy do střechy za účelem ověření její skladby a způsobu provedení. Dále proběhla prohlídka střešního pláště z interiéru i exteriéru objektu a byla pořízena fotodokumentace. Průzkumu se zúčastnili: Vojtěch Radovnický, DEKPROJEKT s.r.o. Ing. Jan Šmíd, DEKPROJEKT s.r.o. 5. PROBLEMATIKA Objednatel požaduje posoudit stav a způsob provedení střechy, zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. BD Gagarinova , Zákupy Strana 5/18

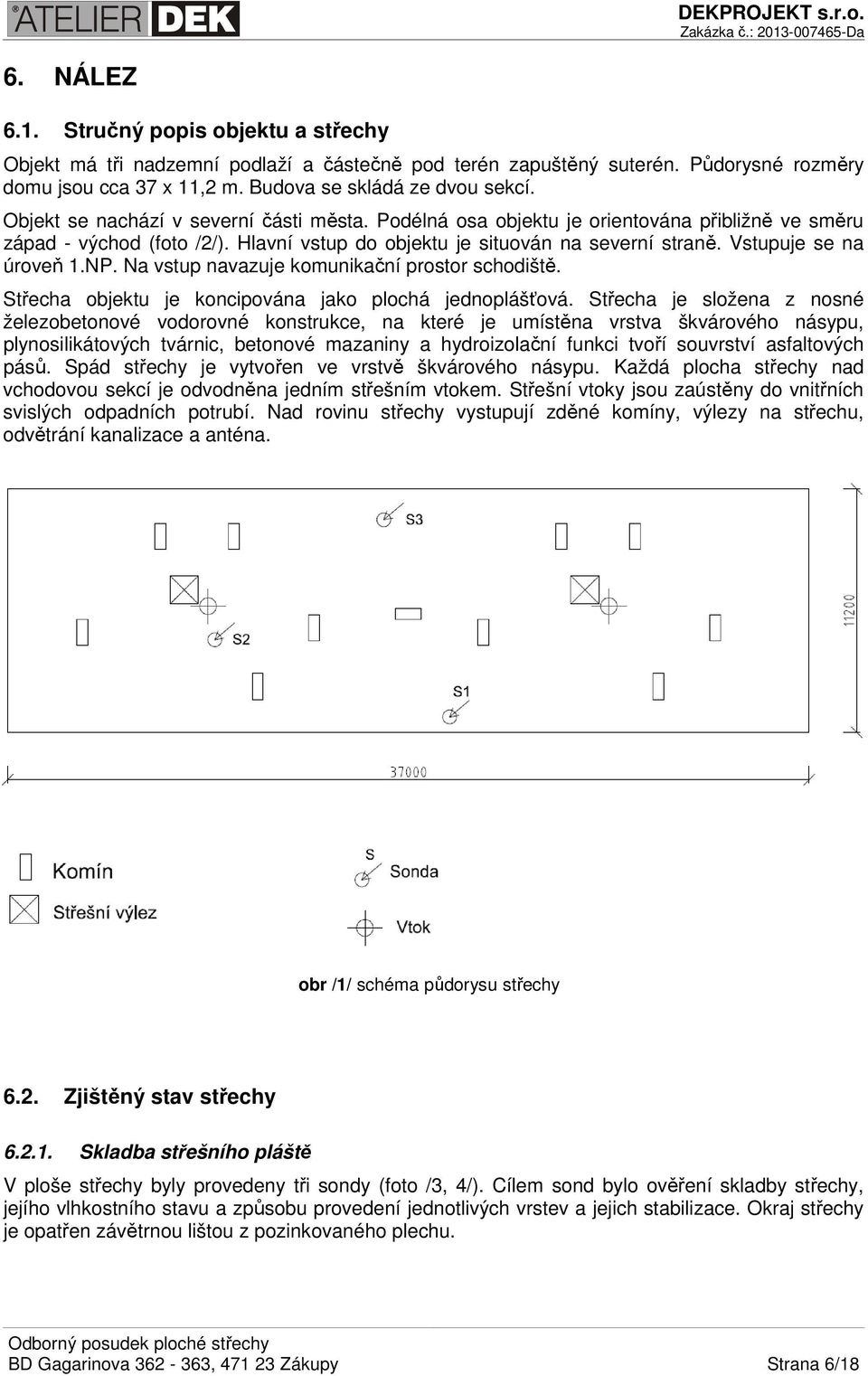

6 6. NÁLEZ 6.1. Stručný popis objektu a střechy Objekt má tři nadzemní podlaží a částečně pod terén zapuštěný suterén. Půdorysné rozměry domu jsou cca 37 x 11,2 m. Budova se skládá ze dvou sekcí. Objekt se nachází v severní části města. Podélná osa objektu je orientována přibližně ve směru západ - východ (foto /2/). Hlavní vstup do objektu je situován na severní straně. Vstupuje se na úroveň 1.NP. Na vstup navazuje komunikační prostor schodiště. Střecha objektu je koncipována jako plochá jednoplášťová. Střecha je složena z nosné železobetonové vodorovné konstrukce, na které je umístěna vrstva škvárového násypu, plynosilikátových tvárnic, betonové mazaniny a hydroizolační funkci tvoří souvrství asfaltových pásů. Spád střechy je vytvořen ve vrstvě škvárového násypu. Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Nad rovinu střechy vystupují zděné komíny, výlezy na střechu, odvětrání kanalizace a anténa. Střecha sousedního objektu obr /1/ schéma půdorysu střechy 6.2. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly provedeny tři sondy (foto /3, 4/). Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu a způsobu provedení jednotlivých vrstev a jejich stabilizace. Okraj střechy je opatřen závětrnou lištou z pozinkovaného plechu. BD Gagarinova , Zákupy Strana 6/18

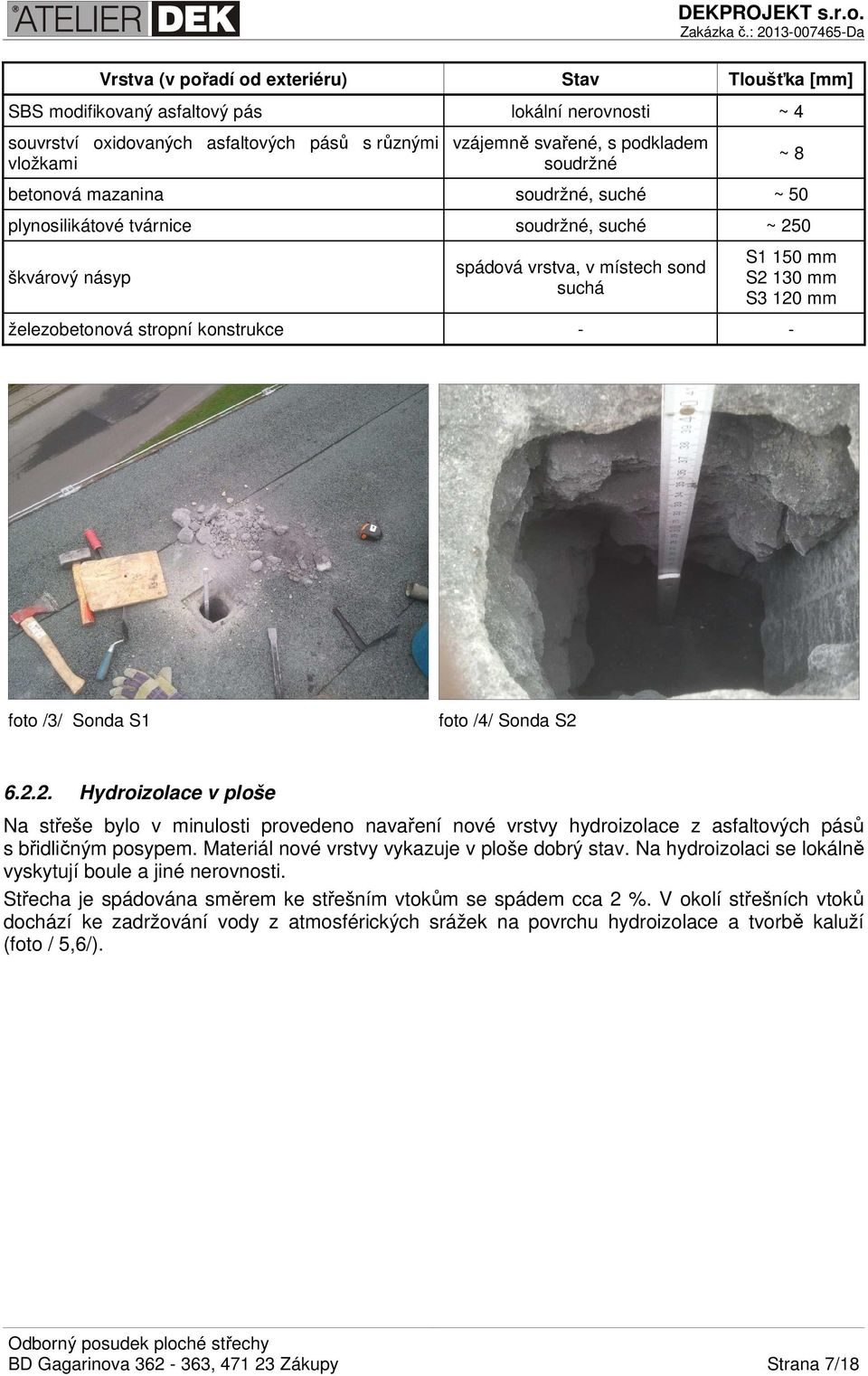

7 Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] SBS modifikovaný asfaltový pás lokální nerovnosti ~ 4 souvrství oxidovaných asfaltových pásů s různými vložkami vzájemně svařené, s podkladem soudržné betonová mazanina soudržné, suché ~ 50 plynosilikátové tvárnice soudržné, suché ~ 250 škvárový násyp spádová vrstva, v místech sond suchá ~ 8 S1 150 mm S2 130 mm S3 120 mm železobetonová stropní konstrukce - - foto /3/ Sonda S1 foto /4/ Sonda S Hydroizolace v ploše Na střeše bylo v minulosti provedeno navaření nové vrstvy hydroizolace z asfaltových pásů s břidličným posypem. Materiál nové vrstvy vykazuje v ploše dobrý stav. Na hydroizolaci se lokálně vyskytují boule a jiné nerovnosti. Střecha je spádována směrem ke střešním vtokům se spádem cca 2 %. V okolí střešních vtoků dochází ke zadržování vody z atmosférických srážek na povrchu hydroizolace a tvorbě kaluží (foto / 5,6/). BD Gagarinova , Zákupy Strana 7/18

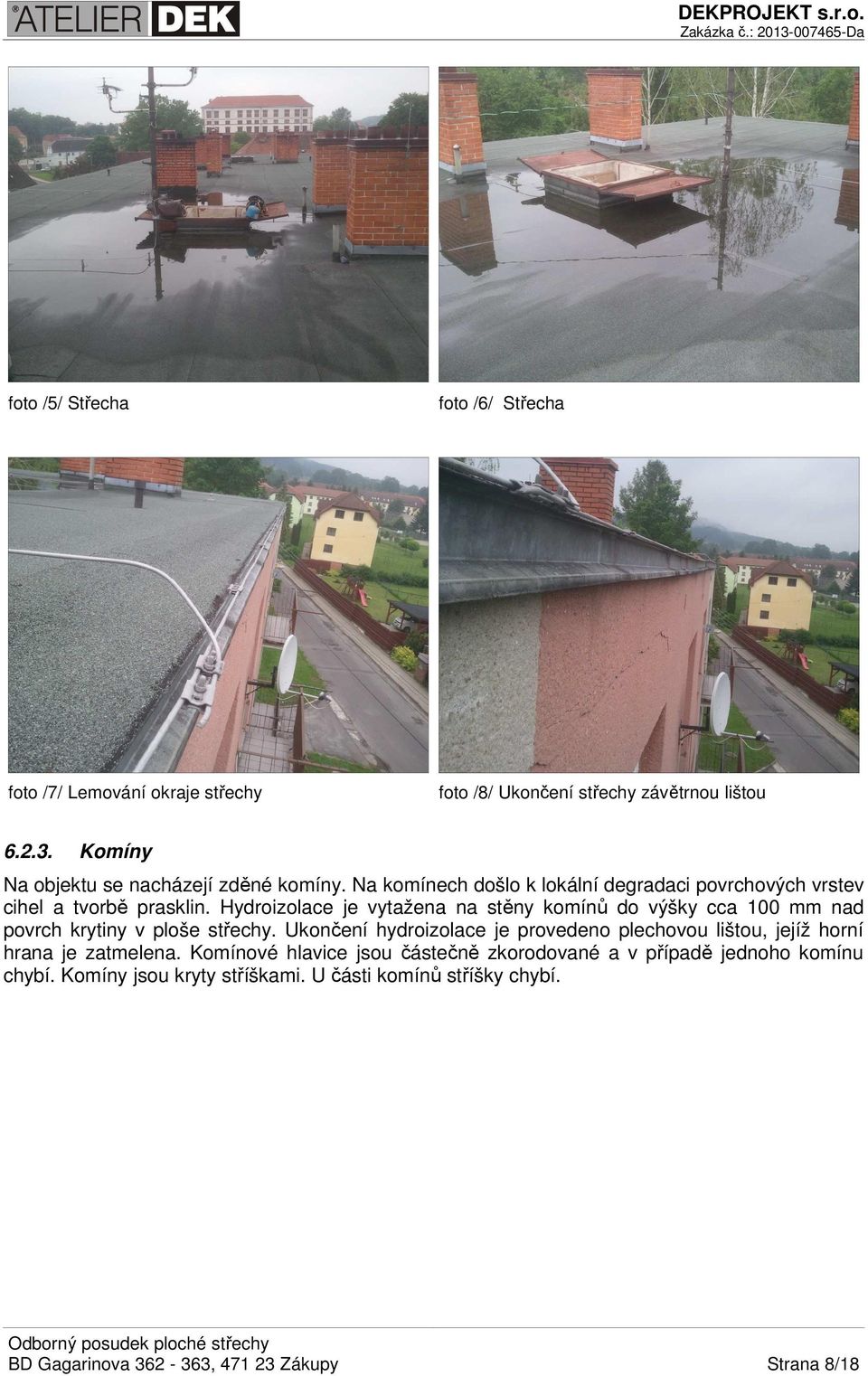

8 foto /5/ Střecha foto /6/ Střecha foto /7/ Lemování okraje střechy foto /8/ Ukončení střechy závětrnou lištou Komíny Na objektu se nacházejí zděné komíny. Na komínech došlo k lokální degradaci povrchových vrstev cihel a tvorbě prasklin. Hydroizolace je vytažena na stěny komínů do výšky cca 100 mm nad povrch krytiny v ploše střechy. Ukončení hydroizolace je provedeno plechovou lištou, jejíž horní hrana je zatmelena. Komínové hlavice jsou částečně zkorodované a v případě jednoho komínu chybí. Komíny jsou kryty stříškami. U části komínů stříšky chybí. BD Gagarinova , Zákupy Strana 8/18

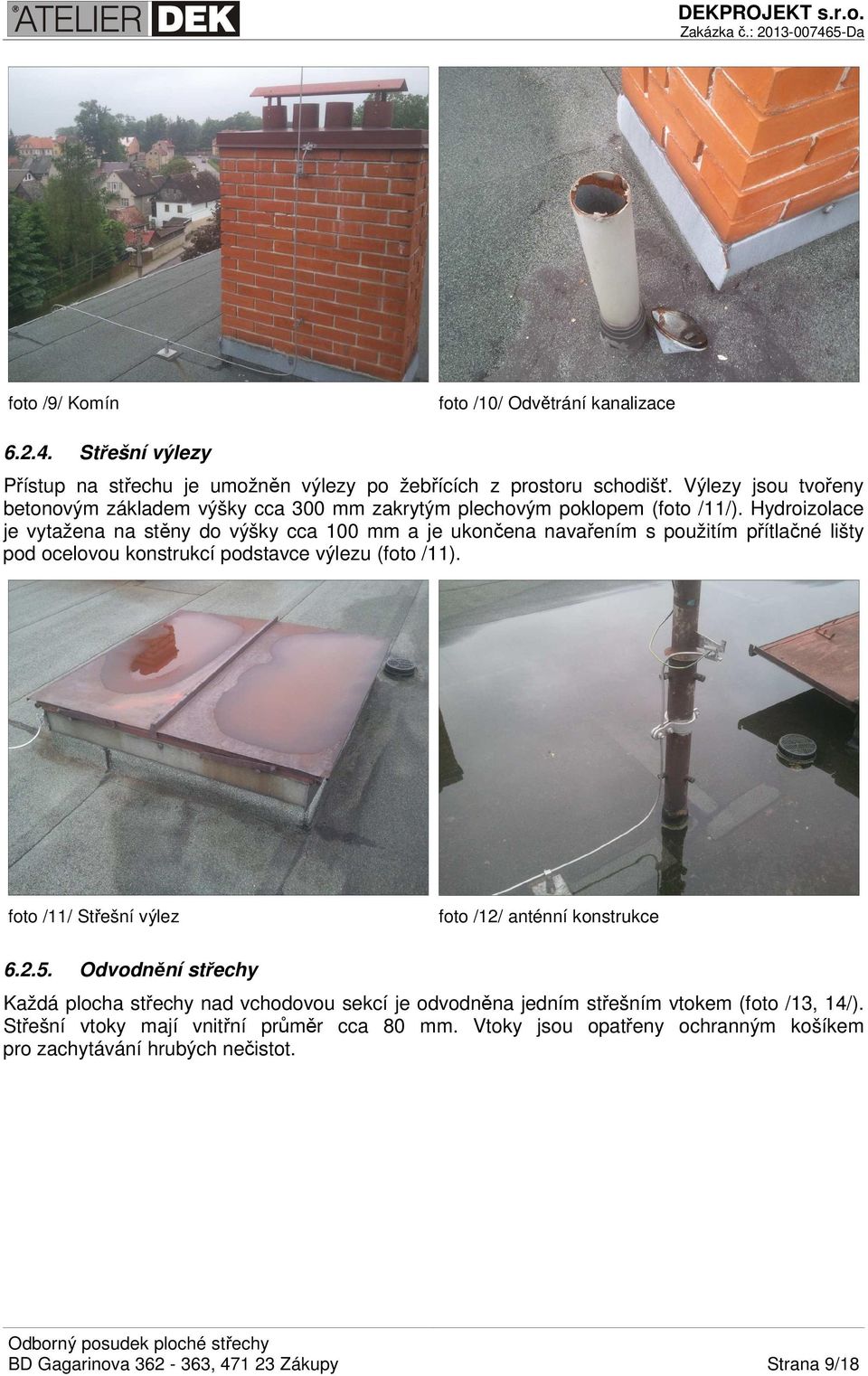

9 foto /9/ Komín foto /10/ Odvětrání kanalizace Střešní výlezy Přístup na střechu je umožněn výlezy po žebřících z prostoru schodišť. Výlezy jsou tvořeny betonovým základem výšky cca 300 mm zakrytým plechovým poklopem (foto /11/). Hydroizolace je vytažena na stěny do výšky cca 100 mm a je ukončena navařením s použitím přítlačné lišty pod ocelovou konstrukcí podstavce výlezu (foto /11). foto /11/ Střešní výlez foto /12/ anténní konstrukce Odvodnění střechy Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem (foto /13, 14/). Střešní vtoky mají vnitřní průměr cca 80 mm. Vtoky jsou opatřeny ochranným košíkem pro zachytávání hrubých nečistot. BD Gagarinova , Zákupy Strana 9/18

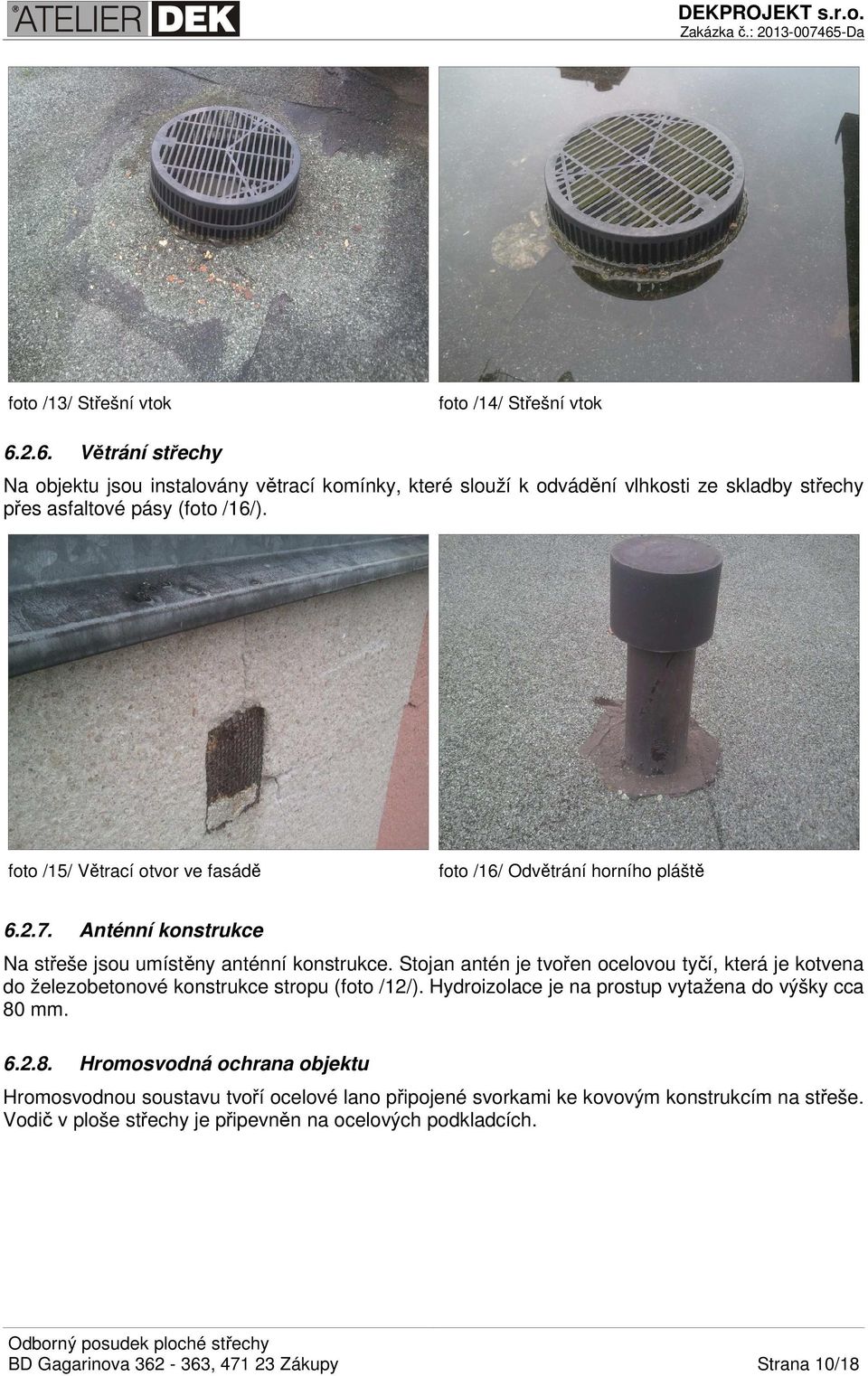

10 foto /13/ Střešní vtok foto /14/ Střešní vtok Větrání střechy Na objektu jsou instalovány větrací komínky, které slouží k odvádění vlhkosti ze skladby střechy přes asfaltové pásy (foto /16/). foto /15/ Větrací otvor ve fasádě foto /16/ Odvětrání horního pláště Anténní konstrukce Na střeše jsou umístěny anténní konstrukce. Stojan antén je tvořen ocelovou tyčí, která je kotvena do železobetonové konstrukce stropu (foto /12/). Hydroizolace je na prostup vytažena do výšky cca 80 mm Hromosvodná ochrana objektu Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím na střeše. Vodič v ploše střechy je připevněn na ocelových podkladcích. BD Gagarinova , Zákupy Strana 10/18

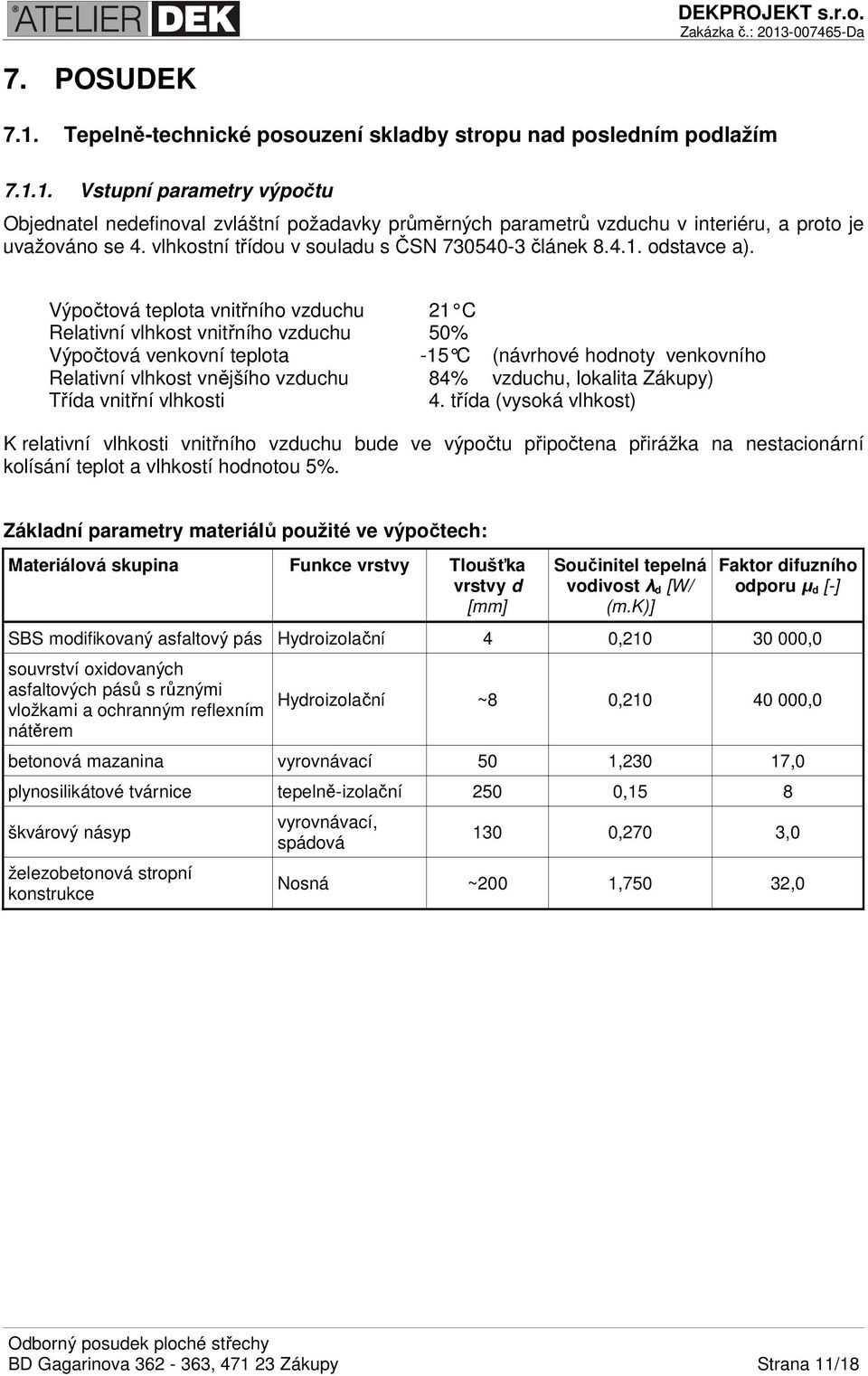

11 7. POSUDEK 7.1. Tepelně-technické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodno ty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Zákupy) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] Součinitel tepelná vodivost λ d [W/ (m.k)] Faktor difuzního odporu µ d [-] SBS modifikovaný asfaltový pás Hydroizolační 4 0, ,0 souvrství oxidovaných asfaltových pásů s různými vložkami a ochranným reflexním nátěrem Hydroizolační ~8 0, ,0 betonová mazanina vyrovnávací 50 1,230 17,0 plynosilikátové tvárnice tepelně-izolační 250 0,15 8 škvárový násyp železobetonová stropní konstrukce vyrovnávací, spádová 130 0,270 3,0 Nosná ~200 1,750 32,0 BD Gagarinova , Zákupy Strana 11/18

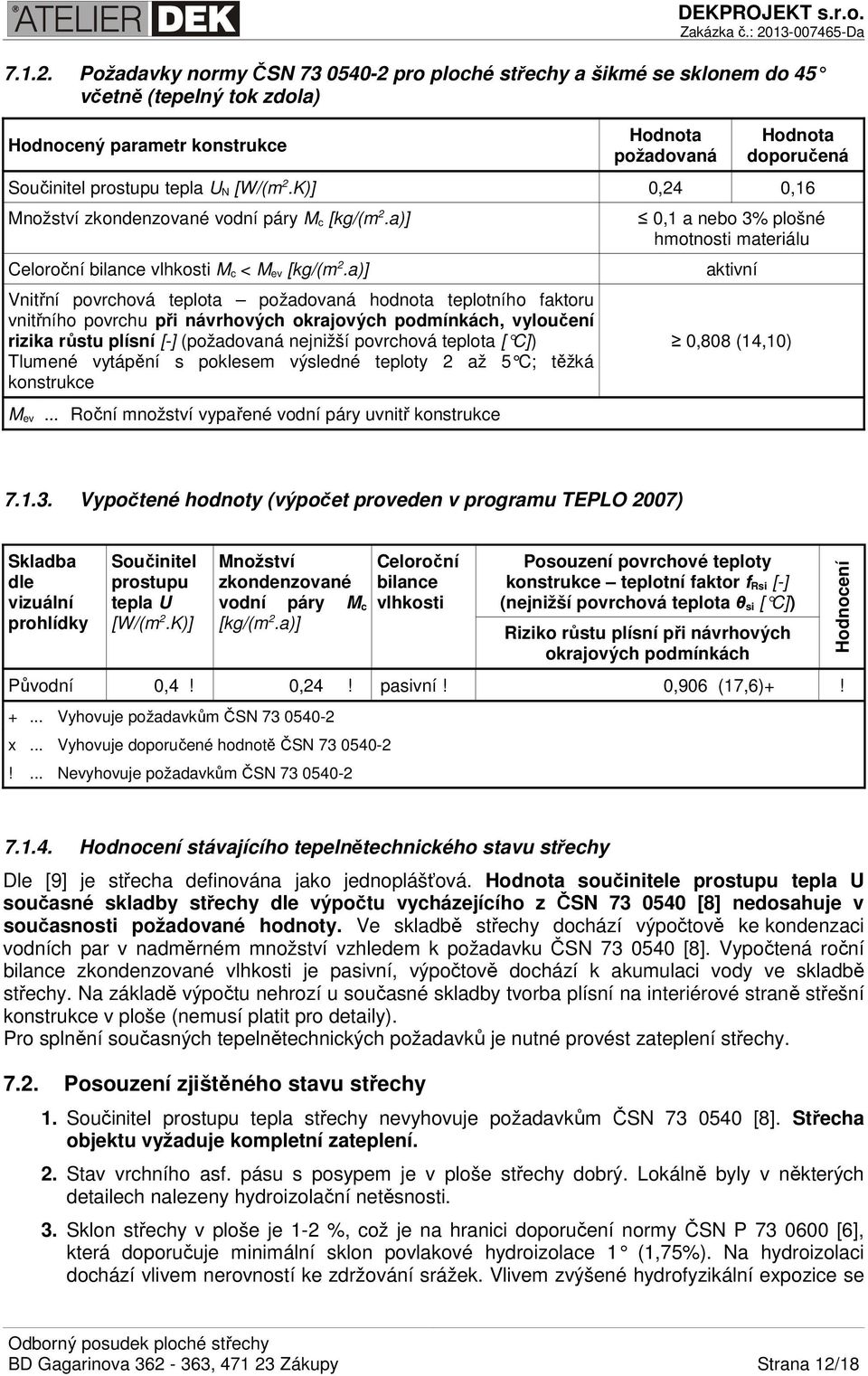

12 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-] (požadovaná nejnižší povrchová teplota [ C] ) Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,808 (14,10) Vypočtené hodnoty (výpočet proveden v programu TEPLO 2007) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C] ) Riziko růstu plísní při návrhových okrajových podmínkách Původní 0,4! 0,24! pasivní! 0,906 (17,6)+! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení Hodnocení stávajícího tepelnětechnického stavu střechy Dle [9] je střecha definována jako jednoplášťová. Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy dochází výpočtově ke kondenzaci vodních par v nadměrném množství vzhledem k požadavku ČSN [8]. Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Stav vrchního asf. pásu s posypem je v ploše střechy dobrý. Lokálně byly v některých detailech nalezeny hydroizolační netěsnosti. 3. Sklon střechy v ploše je 1-2 %, což je na hranici doporučení normy ČSN P [6], která doporučuje minimální sklon povlakové hydroizolace 1 (1,75 %). Na hydroizolaci dochází vlivem nerovností ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se BD Gagarinova , Zákupy Strana 12/18

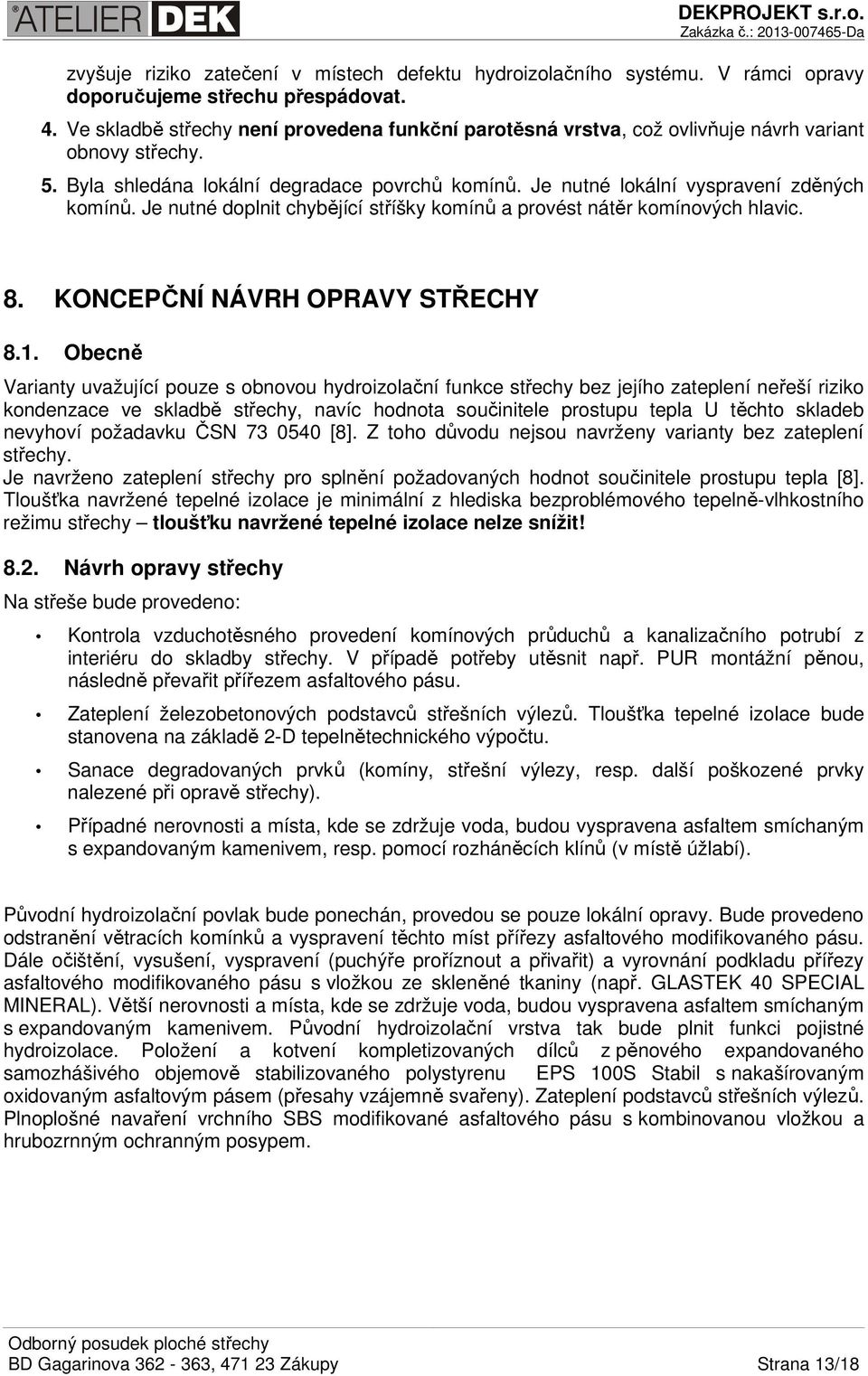

13 zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. 4. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh variant obnovy střechy. 5. Byla shledána lokální degradace povrchů komínů. Je nutné lokální vyspravení zděných komínů. Je nutné doplnit chybějící stříšky komínů a provést nátěr komínových hlavic. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Je navrženo zateplení střechy pro splnění požadovaných hodnot součinitele prostupu tepla [8]. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: Kontrola vzduchotěsného provedení komínových průduchů a kanalizačního potrubí z interiéru do skladby střechy. V případě potřeby utěsnit např. PUR montážní pěnou, následně převařit přířezem asfaltového pásu. Zateplení železobetonových podstavců střešních výlezů. Tloušťka tepelné izolace bude stanovena na základě 2-D tepelnětechnického výpočtu. Sanace degradovaných prvků (komíny, střešní výlezy, resp. další poškozené prvky nalezené při opravě střechy). Případné nerovnosti a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem, resp. pomocí rozháněcích klínů (v místě úžlabí). Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Bude provedeno odstranění větracích komínků a vyspravení těchto míst přířezy asfaltového modifikovaného pásu. Dále očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položení a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Zateplení podstavců střešních výlezů. Plnoplošné navaření vrchního SBS modifikované asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. BD Gagarinova , Zákupy Strana 13/18

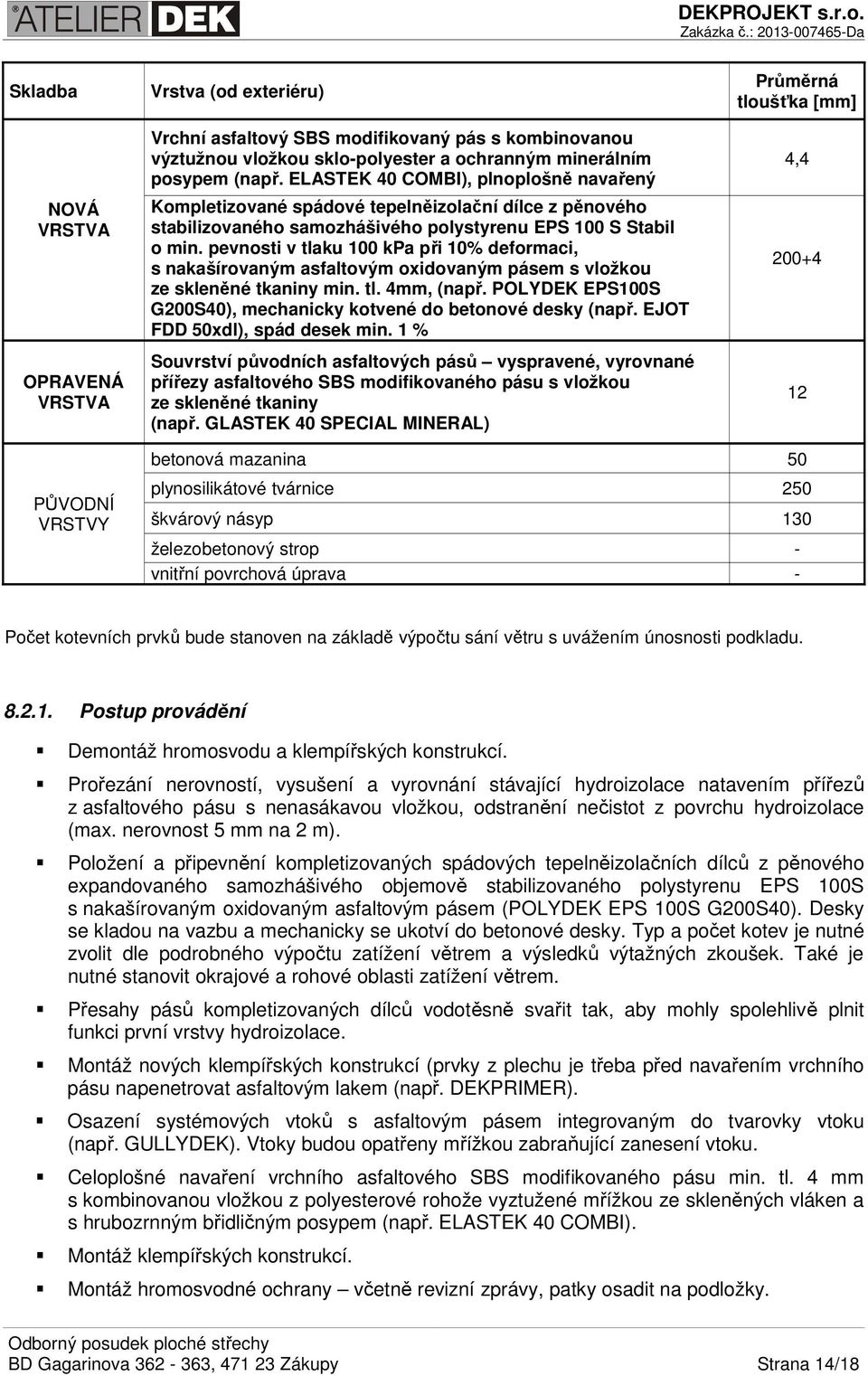

14 Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ VRSTVA OPRAVENÁ VRSTVA Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky (např. EJOT FDD 50xdl), spád desek min. 1 % Souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) 4, PŮVODNÍ VRSTVY betonová mazanina 50 plynosilikátové tvárnice 250 škvárový násyp 130 železobetonový strop - vnitřní povrchová úprava - Počet kotevních prvků bude stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu Postup provádění Demontáž hromosvodu a klempířských konstrukcí. Prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pásu s nenasákavou vložkou, odstranění nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m). Položení a připevnění kompletizovaných spádových tepelněizolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Osazení systémových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. GULLYDEK). Vtoky budou opatřeny mřížkou zabraňující zanesení vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Montáž klempířských konstrukcí. Montáž hromosvodné ochrany včetně revizní zprávy, patky osadit na podložky. BD Gagarinova , Zákupy Strana 14/18

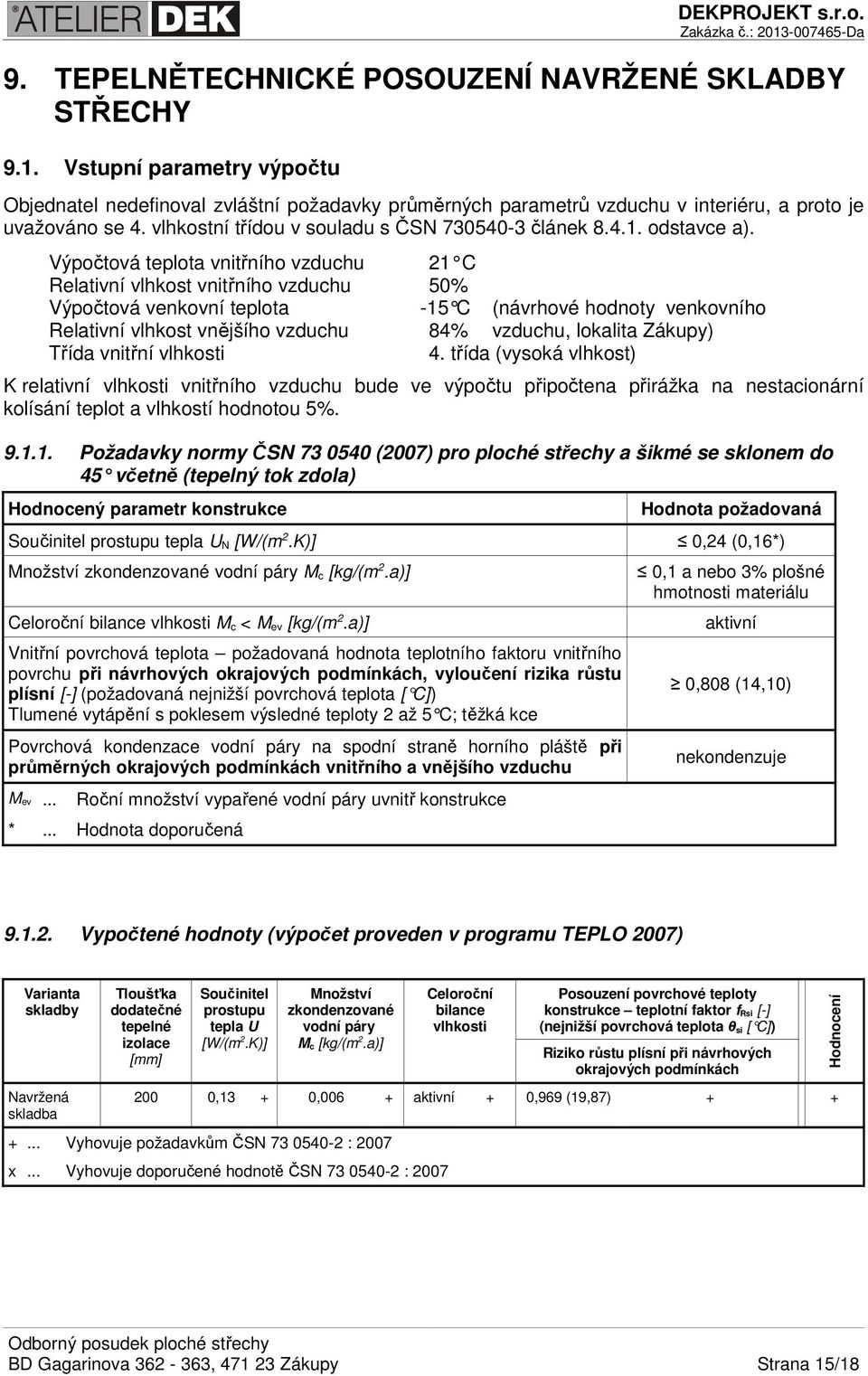

15 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodno ty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Zákupy) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5% Požadavky normy ČSN (2007) pro ploché střechy a šikmé se sklonem do 45 v četně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 (0,16*) Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-] (požadovaná nejnižší povrchová teplota [ C] ) Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká kce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce *... Hodnota doporučená 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,808 (14,10) nekondenzuje Vypočtené hodnoty (výpočet proveden v programu TEPLO 2007) Varianta skladby Navržená skladba Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C] ) Riziko růstu plísní při návrhových okrajových podmínkách 200 0,13 + 0,006 + aktivní + 0,969 (19,87) Vyhovuje požadavkům ČSN : 2007 x... Vyhovuje doporučené hodnotě ČSN : 2007 Hodnocení BD Gagarinova , Zákupy Strana 15/18

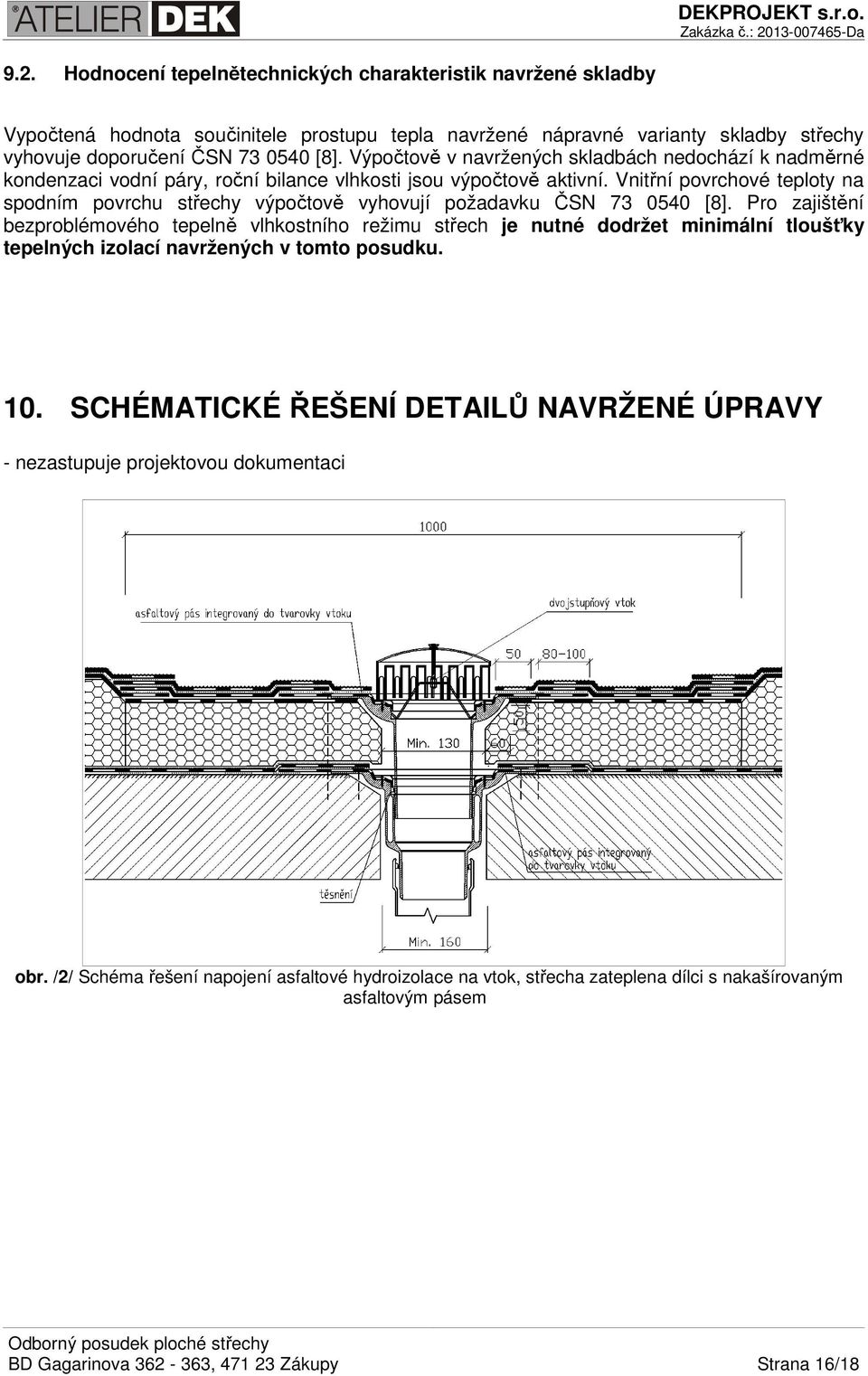

16 9.2. Hodnocení tepelnětechnických charakteristik navržené skladby Vypočtená hodnota součinitele prostupu tepla navržené nápravné varianty skladby střechy vyhovuje doporučení ČSN [8]. Výpočtově v navržených skladbách nedochází k nadměrné kondenzaci vodní páry, roční bilance vlhkosti jsou výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovují požadavku ČSN [8]. Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťky tepelných izolací navržených v tomto posudku. 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY - nezastupuje projektovou dokumentaci obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Gagarinova , Zákupy Strana 16/18

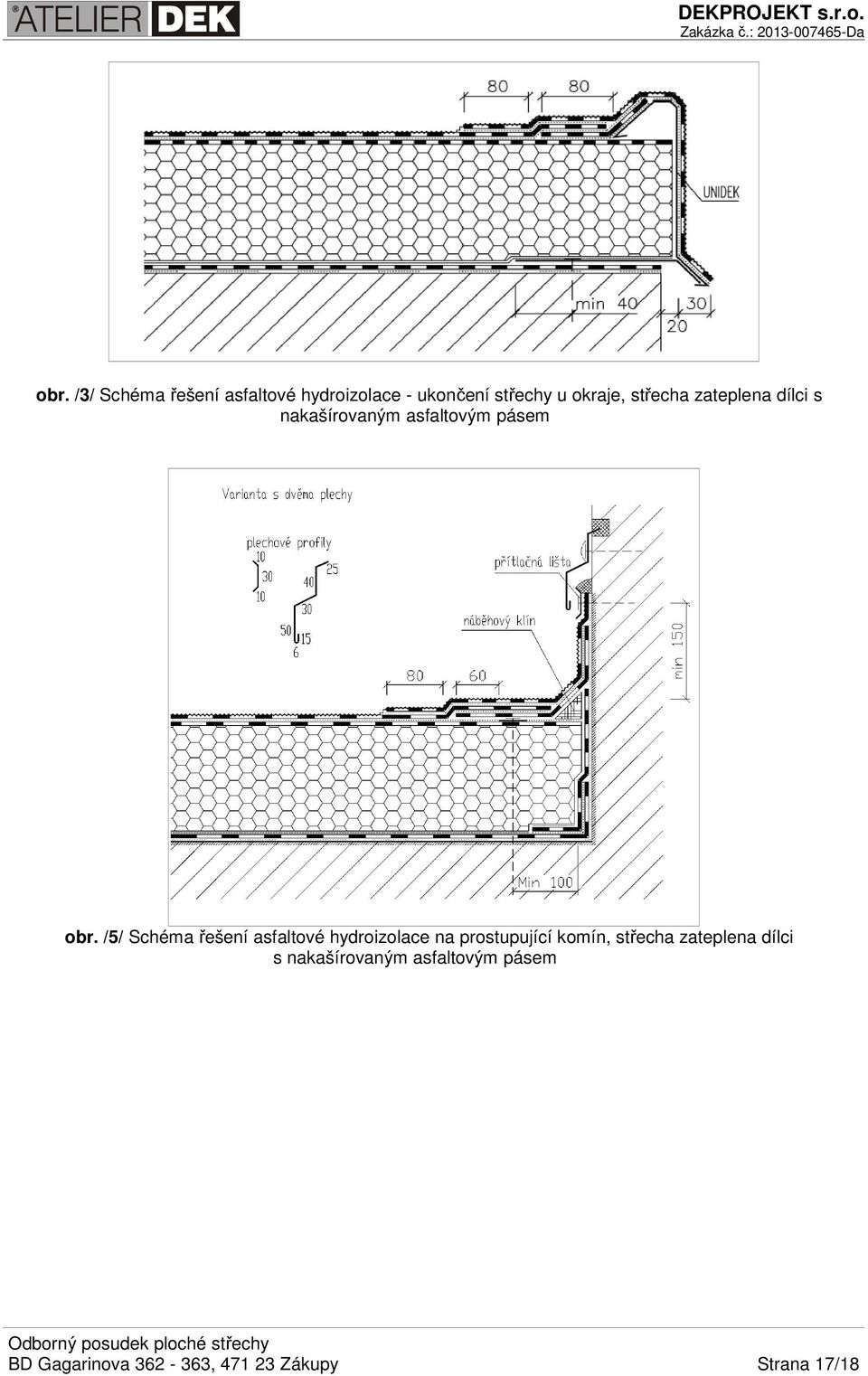

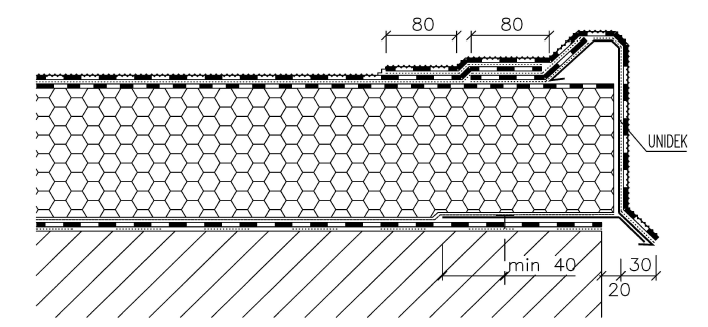

17 obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení střechy u okraje, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /5/ Schéma řešení asfaltové hydroizolace na prostupující komín, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Gagarinova , Zákupy Strana 17/18

18 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci V Praze dne za DEKPROJEKT s.r.o. Ing. Jan Šmíd BD Gagarinova , Zákupy Strana 18/18
