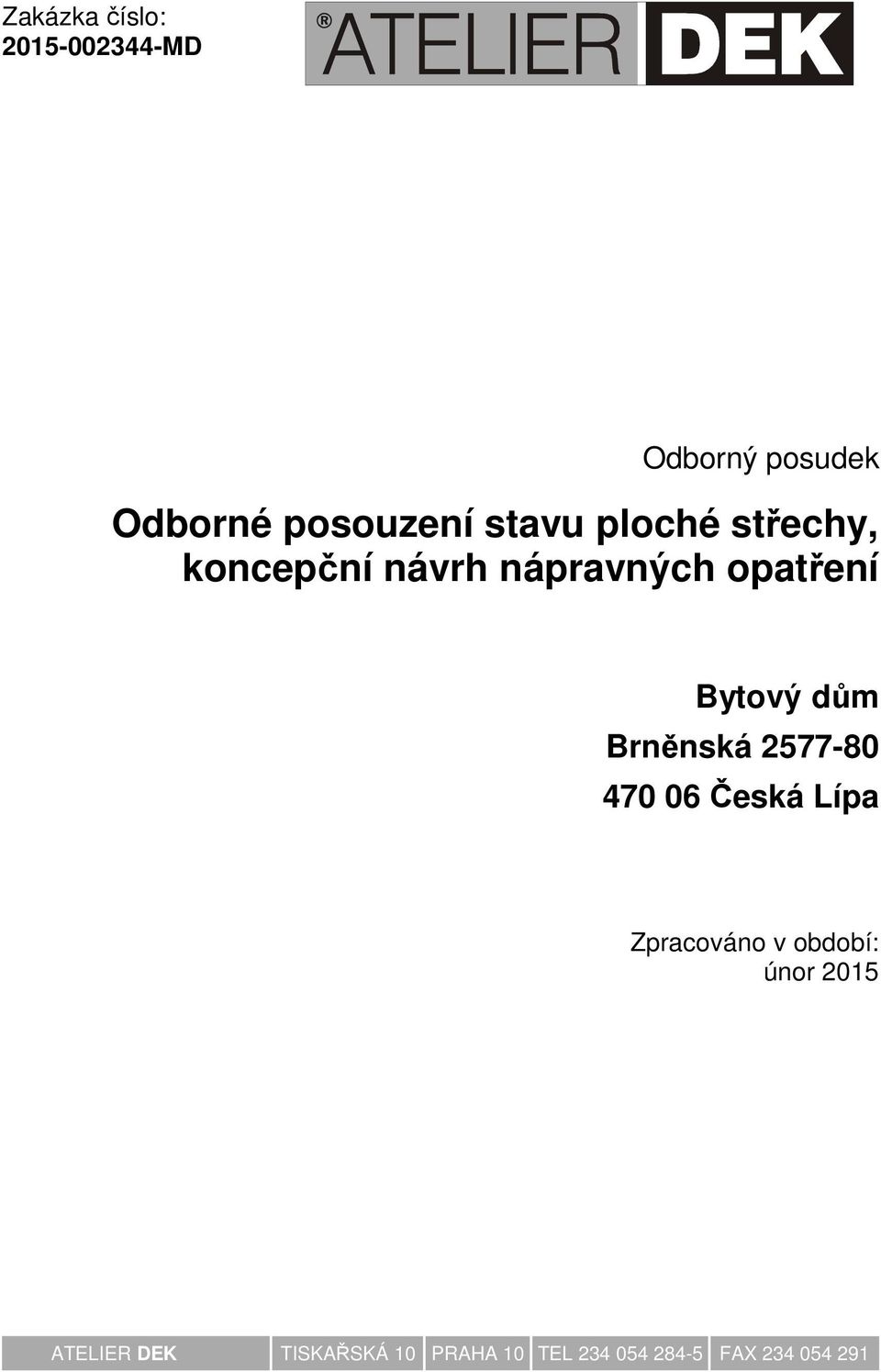

1 Zakázka číslo: MD Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Brněnská Česká Lípa Zpracováno v období: únor 2015 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Okraje střechy Komory VZT Střešní výlez Odvodnění střechy Vzduchová vrstva Prostupy střechou Hromosvodná ochrana objektu POSUDEK Tepelně-technické posouzení stávající skladby střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...21 BD Brněnská , Česká Lípa Strana 2/21

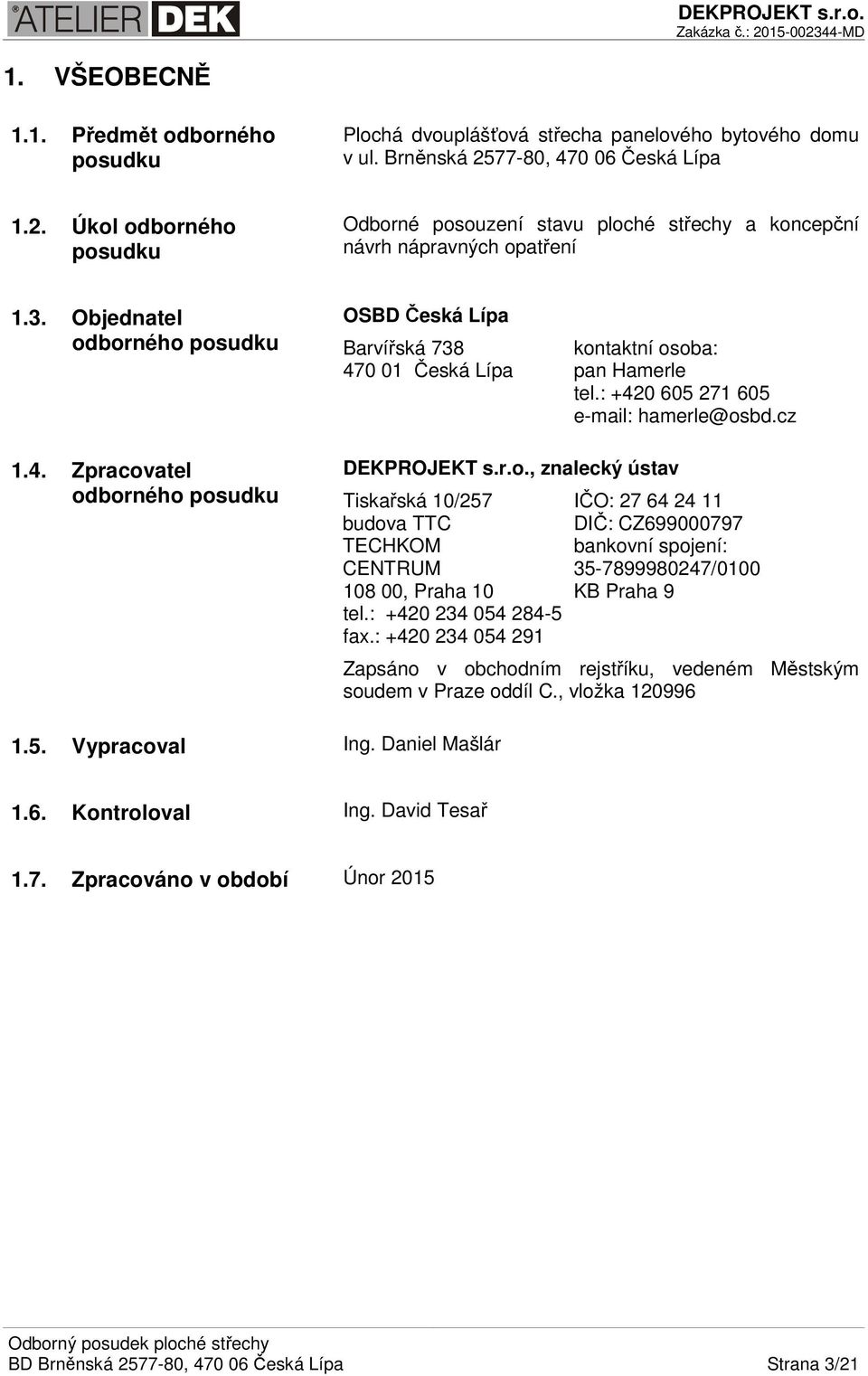

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku Plochá dvouplášťová střecha panelového bytového domu v ul. Brněnská , Česká Lípa 1.2. Úkol odborného posudku Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření 1.3. Objednatel odborného posudku OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: pan Hamerle tel.: hamerle@osbd.cz 1.4. Zpracovatel odborného posudku DEKPROJEKT s.r.o., znalecký ústav Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Vypracoval Ing. Daniel Mašlár 1.6. Kontroloval Ing. David Tesař 1.7. Zpracováno v období Únor 2015 BD Brněnská , Česká Lípa Strana 3/21

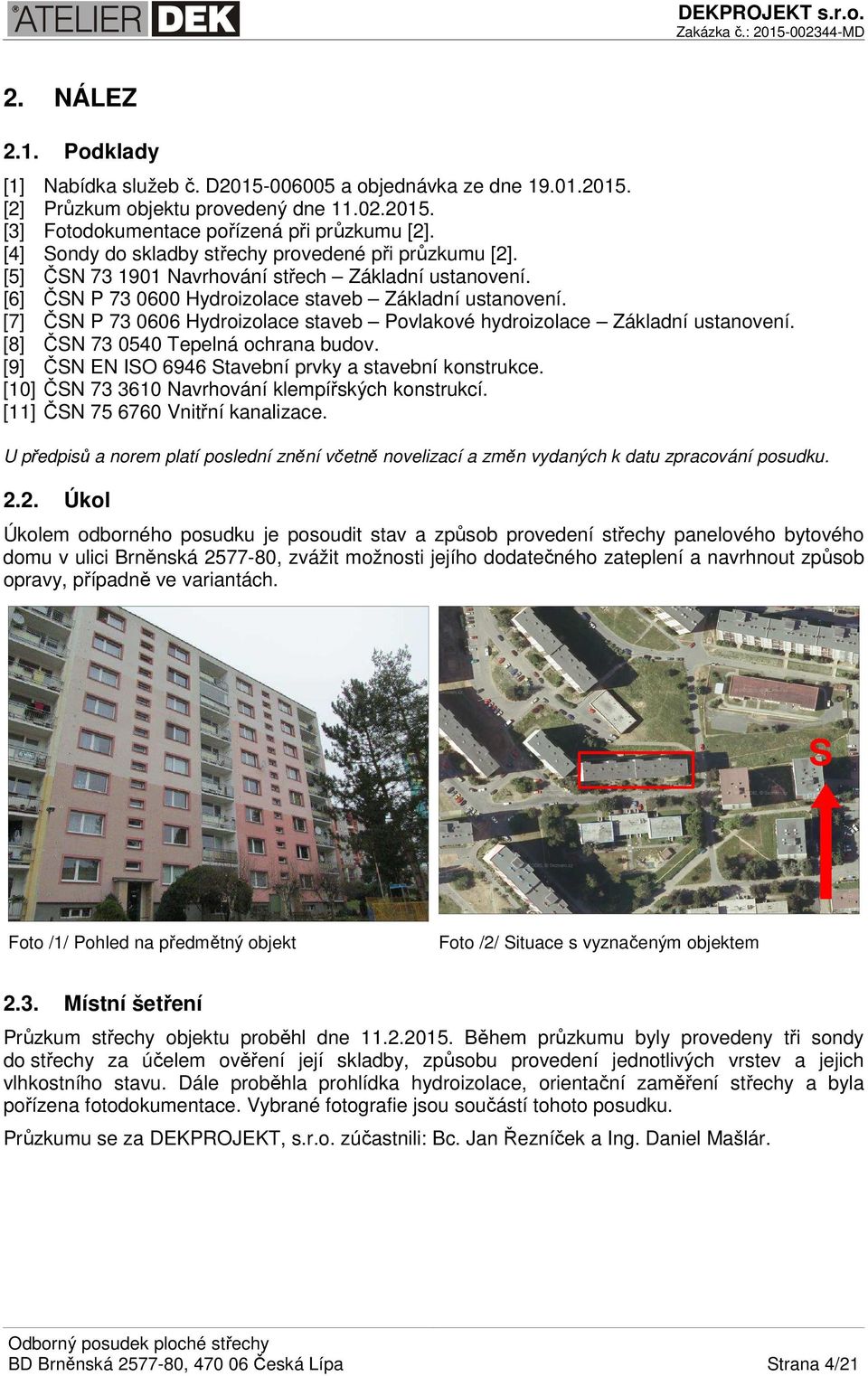

4 2. NÁLEZ 2.1. Podklady [1] Nabídka služeb č. D a objednávka ze dne [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Navrhování klempířských konstrukcí. [11] ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy panelového bytového domu v ulici Brněnská , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S Foto /1/ Pohled na předmětný objekt Foto /2/ Situace s vyznačeným objektem 2.3. Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny tři sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Bc. Jan Řezníček a Ing. Daniel Mašlár. BD Brněnská , Česká Lípa Strana 4/21

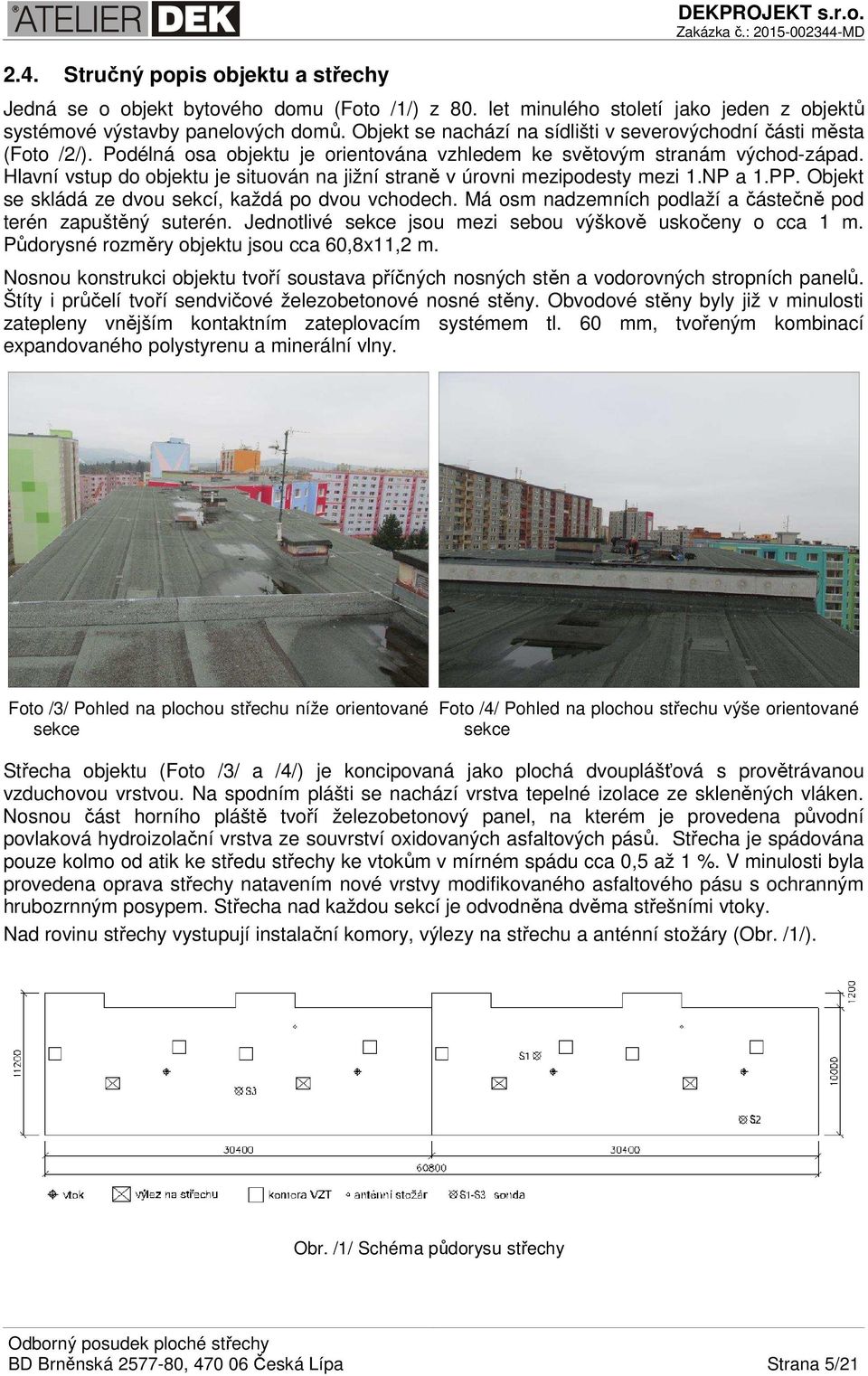

5 2.4. Stručný popis objektu a střechy DEKPROJEKT s.r.o. Jedná se o objekt bytového domu (Foto /1/) z 80. let minulého století jako jeden z objektů systémové výstavby panelových domů. Objekt se nachází na sídlišti v severovýchodní části města (Foto /2/). Podélná osa objektu je orientována vzhledem ke světovým stranám východ-západ. Hlavní vstup do objektu je situován na jižní straně v úrovni mezipodesty mezi 1.NP a 1.PP. Objekt se skládá ze dvou sekcí, každá po dvou vchodech. Má osm nadzemních podlaží a částečně pod terén zapuštěný suterén. Jednotlivé sekce jsou mezi sebou výškově uskočeny o cca 1 m. Půdorysné rozměry objektu jsou cca 60,8x11,2 m. Nosnou konstrukci objektu tvoří soustava příčných nosných stěn a vodorovných stropních panelů. Štíty i průčelí tvoří sendvičové železobetonové nosné stěny. Obvodové stěny byly již v minulosti zatepleny vnějším kontaktním zateplovacím systémem tl. 60 mm, tvořeným kombinací expandovaného polystyrenu a minerální vlny. Foto /3/ Pohled na plochou střechu níže orientované sekce Foto /4/ Pohled na plochou střechu výše orientované sekce Střecha objektu (Foto /3/ a /4/) je koncipovaná jako plochá dvouplášťová s provětrávanou vzduchovou vrstvou. Na spodním plášti se nachází vrstva tepelné izolace ze skleněných vláken. Nosnou část horního pláště tvoří železobetonový panel, na kterém je provedena původní povlaková hydroizolační vrstva ze souvrství oxidovaných asfaltových pásů. Střecha je spádována pouze kolmo od atik ke středu střechy ke vtokům v mírném spádu cca 0,5 až 1 %. V minulosti byla provedena oprava střechy natavením nové vrstvy modifikovaného asfaltového pásu s ochranným hrubozrnným posypem. Střecha nad každou sekcí je odvodněna dvěma střešními vtoky. Nad rovinu střechy vystupují instalační komory, výlezy na střechu a anténní stožáry (Obr. /1/). Obr. /1/ Schéma půdorysu střechy BD Brněnská , Česká Lípa Strana 5/21

6 2.5. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly během průzkumu provedeny tři sondy z exteriéru (Foto /5/ až /8/). Poloha sond je vyznačena na Obr. /1/. Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu, způsobu provedení jednotlivých vrstev a jejich stabilizace. Zjištěná skladba je popsaná v Tab. /1/. Tab. /1/ - Skladba ploché střechy Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] souvrství tří až čtyř asfaltových pásů, spodní dvě vrstvy oxidovaných asfaltových pásů s vložkou ze skleněné tkaniny; vrchní modifikovaný pás s hrubozrnným břidličným posypem lokální nerovnosti; vzájemně svařené, s podkladem nesoudržné ~ asfaltová penetrace - - betonový panel, ve spodní části vyztužený ocelovou armovací sítí soudržný, pevný, suchý; na spodním povrchu vlhkostní mapy ~ 160 vzduchová vrstva napojená na exteriér - ~ tepelná izolace ze skleněných vláken nerovnoměrně rozložená, suchá ~ nosná železobetonová stropní konstrukce - - Foto /5/ Pohled do sondy S1 Foto /6/ Pohled do sondy S1 Foto /7/ Pohled do sondy S2 Foto /8/ Pohled do sondy S3 BD Brněnská , Česká Lípa Strana 6/21

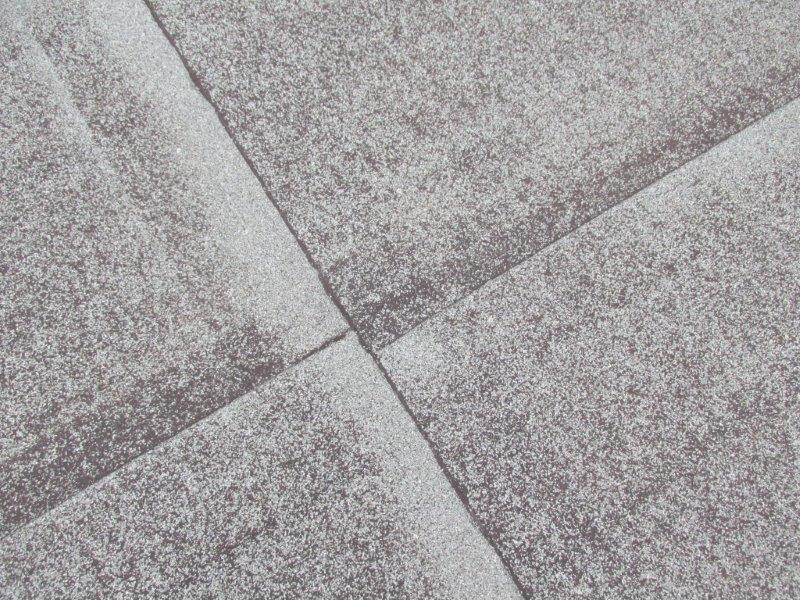

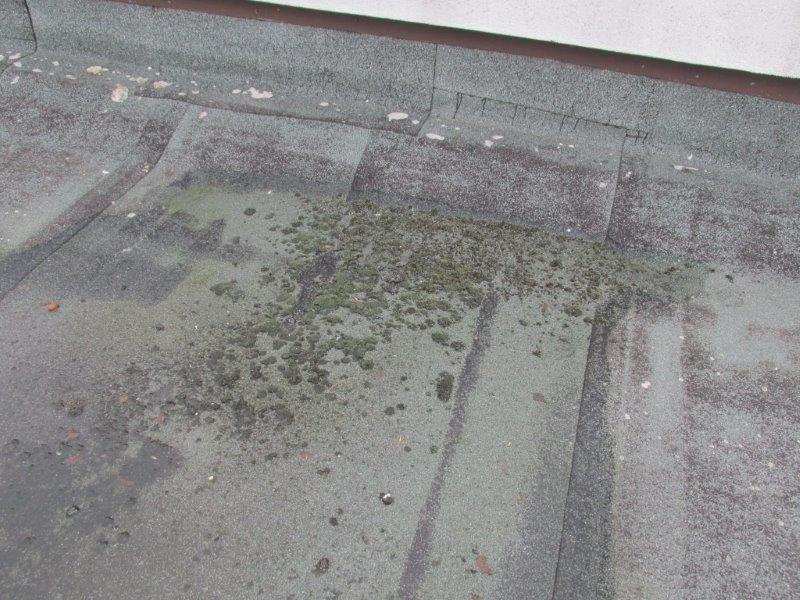

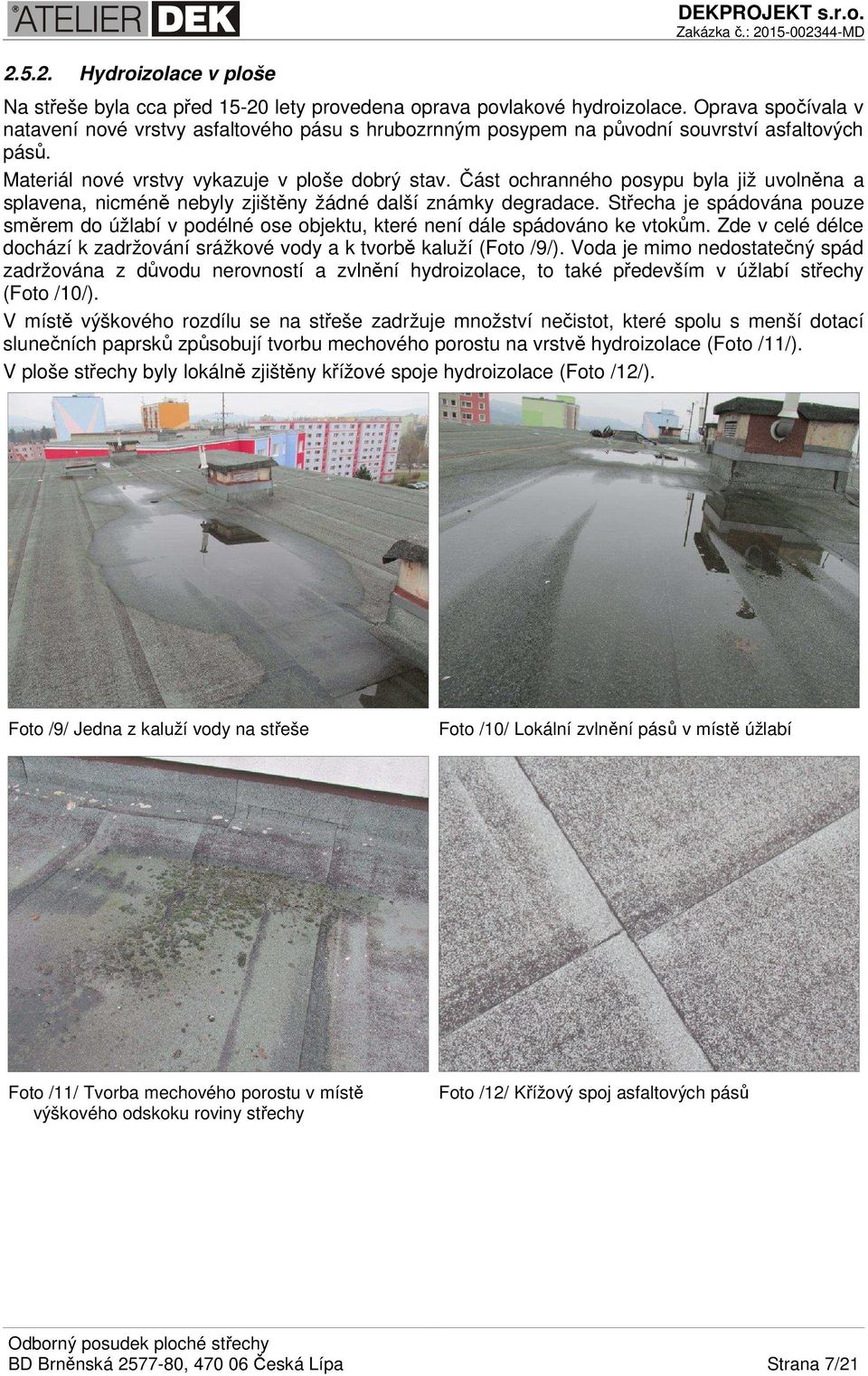

7 DEKPROJEKT s.r.o Hydroizolace v ploše Na střeše byla cca před lety provedena oprava povlakové hydroizolace. Oprava spočívala v natavení nové vrstvy asfaltového pásu s hrubozrnným posypem na původní souvrství asfaltových pásů. Materiál nové vrstvy vykazuje v ploše dobrý stav. Část ochranného posypu byla již uvolněna a splavena, nicméně nebyly zjištěny žádné další známky degradace. Střecha je spádována pouze směrem do úžlabí v podélné ose objektu, které není dále spádováno ke vtokům. Zde v celé délce dochází k zadržování srážkové vody a k tvorbě kaluží (Foto /9/). Voda je mimo nedostatečný spád zadržována z důvodu nerovností a zvlnění hydroizolace, to také především v úžlabí střechy (Foto /10/). V místě výškového rozdílu se na střeše zadržuje množství nečistot, které spolu s menší dotací slunečních paprsků způsobují tvorbu mechového porostu na vrstvě hydroizolace (Foto /11/). V ploše střechy byly lokálně zjištěny křížové spoje hydroizolace (Foto /12/). Foto /9/ Jedna z kaluží vody na střeše Foto /10/ Lokální zvlnění pásů v místě úžlabí Foto /11/ Tvorba mechového porostu v místě výškového odskoku roviny střechy Foto /12/ Křížový spoj asfaltových pásů BD Brněnská , Česká Lípa Strana 7/21

8 Okraje střechy Okraj střechy je bez atiky, střecha je po obvodě lemována plechovou okapničkou bez vyvýšení nad povrch hydroizolace (Foto /13/). Oplechování na vnější straně fasády je ukončeno přesahem cca 30 mm směrem před líc fasády. Na štítových stěnách je zateplovací systém ukončen oplechováním z FeZn plechu, které je zavedeno pod závětrnou lištu střechy (Foto /14/). Foto /13/ Okraj střechy ukončen plechovou okapničkou Foto /14/ Oplechování okraje štítové stěny v místě výškového odskoku Komory VZT Komory pro odvětrání instalačních šachet bytového domu (Foto /15/) jsou železobetonové, jsou zastřešeny betonovou krycí deskou. Prostor komory VZT je ve vzduchové vrstvě střešní skladby omezen železobetonovou konstrukcí. Do komory vyúsťuje dvojice plechových větracích potrubí a potrubí kanalizace (Foto /16/). Pro odvod odpadního vzduchu slouží obdélníkové otvory na stěnách kryté kovovými žaluziemi. Plastový odvětrávací komínek kanalizace DN 100 prostupuje stěnou ve výšce cca 450 mm nad plochou střechy. Na stěny komory je z vnitřní strany natavena asfaltová izolace. Okolo místa prostupu kanalizačního potrubí stěnou komory je nataven přířez asfaltového pásu. Samotný prostup je pak utěsněn tmelem, u kterého byla zjištěna pozvolná degradace a trhliny. Ve zbylé ploše stěny je obnažena železobetonová konstrukce a rovněž vykazuje známky pozvolné degradace. Foto /15/ Komora odvětrání instalační šachty Foto /16/ Pohled do komory odvětrání BD Brněnská , Česká Lípa Strana 8/21

9 Hydroizolace z plochy střechy je vytažena na stěny komory do výšky cca mm, kde je ukončena přítlačnou plechovou lištou. Napojení oplechování na stěnu komory je provedeno tmeleným spojem. V těchto místech dochází k degradaci tmele a ke vzniku trhlin (Foto /17/). V místech vytažení asfaltového pásu na stěnu komory, respektive v rozích byla zjištěna nesvařená místa hydroizolace (Foto /18/). Foto /17/ Trhliny v tmeleném spoji Foto /18/ Netěsnost hydroizolace v místě komory Střešní výlez Přístup na střechu je umožněn z prostoru schodišť po žebřících výlezy (Foto /19/ a /20/). Výlezy jsou tvořeny betonovým základem výšky cca 200 mm zakrytým plechovým poklopem. Hydroizolace z plochy střechy je vytažena na stěny výlezu do výšky cca 140 mm a je ukončena pod plechovou přítlačnou lištou. Foto /19/ Výlez na střechu Foto /20/ Výlez na střechu BD Brněnská , Česká Lípa Strana 9/21

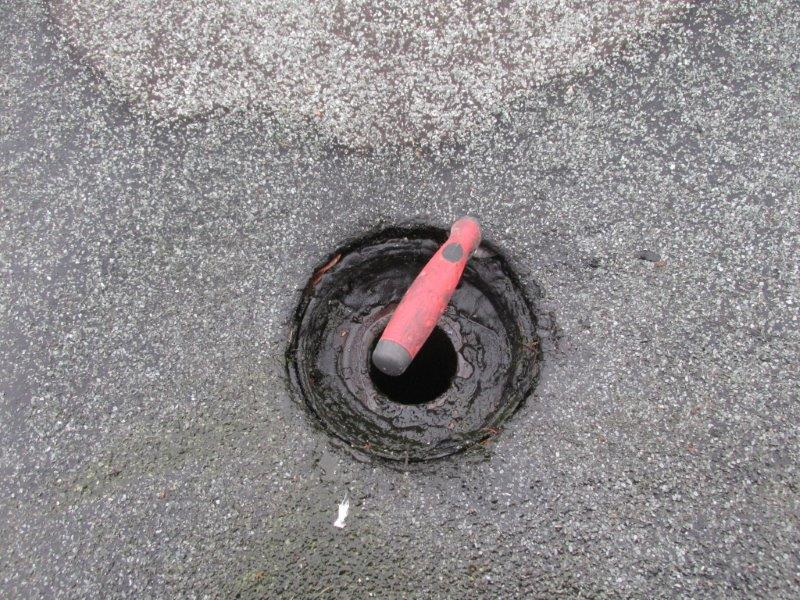

10 DEKPROJEKT s.r.o Odvodnění střechy Střecha je odvodněna čtyřmi střešními vtoky (Foto /21/), nad každou sekcí jedním. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Vtoky mají vnitřní průměr cca 80 mm. Vtoky nejsou opatřeny krycími mřížkami. U vtoku nad sekcí 2577 byla zjištěna významná netěsnost v místě napojení vrchní vrstvy asfaltového pásu na vtok (Foto /22/). V tomto místě není vrchní vrstva dostatečně natavena a může zde docházet k zatékání vody do souvrství pásů. Foto /21/ Střešní vtok Foto /22/ Významná netěsnost v místě vtoku Vzduchová vrstva Větrání vzduchové vrstvy proměnlivé výšky cca mm (Foto /24/) je realizováno kruhovými otvory 70 mm á 600 mm v atikových panelech (Foto /23/). Během realizace vnějšího kontaktního zateplovacího systému byly otvory opatřeny krycími mřížkami, které již na některých otvorech chybí. Tepelná izolace na spodním plášti ve vzduchové vrstvě je rozložena velmi nerovnoměrně. Tloušťka tepelné izolace se pohybuje v rozmezí mm. Na vrstvě TI byla lokálně zjištěna vrstva separačního papíru a dále také lokálně množství nečistot a odpadků z doby výstavby (Foto /24/). Foto /23/ Větrací otvory v atikových panelech BD Brněnská , Česká Lípa Foto /24/ Pohled do vzduchové vrstvy (sonda S1) Strana 10/21

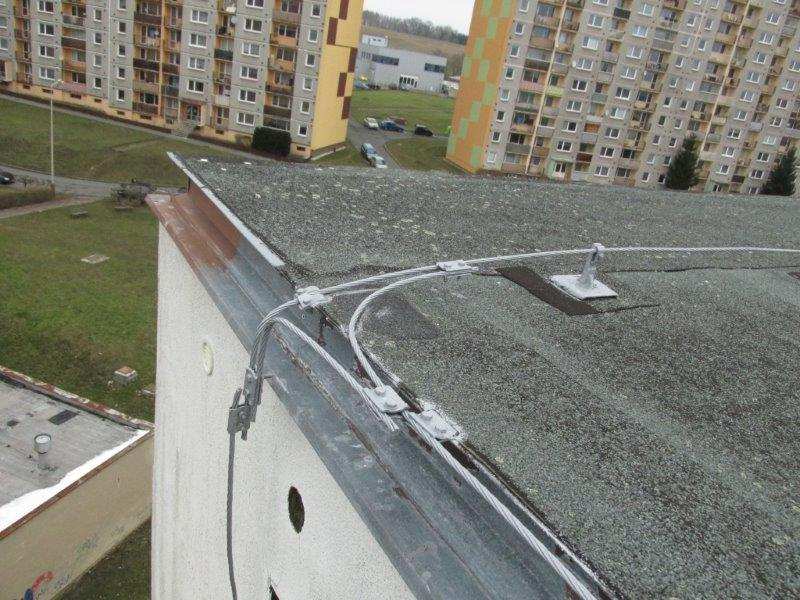

11 DEKPROJEKT s.r.o Prostupy střechou Na střeše se nachází dvojice anténních stožárů. V době průzkumu byl pouze jeden z nich používán pro upevnění antén. Stojan je tvořen ocelovou kruhovou tyčí, která je kotvena do železobetonových panelů. Hydroizolace je na stojan vytažena do výšky cca 50 mm (Foto /25/) Hromosvodná ochrana objektu Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím na střeše. Vodič v ploše střechy je připevněn na ocelových podstavcích uložených na přířezy asfaltových pásů (Foto /26/), na okraji střechy je uchycen na plechovou lištu. Foto /25/ Anténní stožár BD Brněnská , Česká Lípa Foto /26/ Bleskosvod Strana 11/21

12 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50 % Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84 % vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Plocha větracích otvorů vzduchové vrstvy je cca 900 mm 2 na 1 m 2 plochy střechy. Dle normy [8] lze tedy vzduchovou vrstvu střechy považovat za slabě větranou (od 500 mm 2 do 1500 mm 2 včetně na každý m 2 plochy povrchu střechy). Ve výpočtu je střecha chápána jako dvouplášťová střecha se slabě provětrávanou vzduchovou vrstvou. Základní parametry materiálů použité ve výpočtech Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] Součinitel tepelné vodivosti λ d [W/(m.K)] Faktor difuzního odporu µ d [-] souvrství čtyř asfaltových pásů Hydroizolační 20 0, ,0 železobetonové panely Nosná, spádová 160 1,750 32,0 slabě větraná vzduchová vrstva tepelná izolace ze skleněných vláken železobetonová stropní konstrukce Provětrávaná vzduchová vrstva 200 1,25 0,05 Tepelná izolace 140 0,064 2,0 Nosná 150 1,750 32,0 BD Brněnská , Česká Lípa Strana 12/21

13 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Původní stav Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,754 Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,46! 0,572! pasivní! 0,889 +! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně-technického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Ve vzduchové vrstvě dochází ke kondenzaci na spodním povrchu vnějšího pláště (železobetonový panel) a v proudícím vzduchu. Vzduchová mezera nevyhoví požadavkům ČSN [8]. Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy. Hodnocení BD Brněnská , Česká Lípa Strana 13/21

14 3.2. Stavebně-technické posouzení zjištěného stavu střechy DEKPROJEKT s.r.o. 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Větraná vzduchová vrstva nevyhoví požadavkům ČSN [8]. Provedený větrací systém nemůže zajistit účinné a dostatečné odvětrání střechy. V zimním období výpočtově dochází ke kondenzaci vodní páry ve vzduchové vrstvě a na spodní straně horního pláště. Výpočtová roční bilance zkondenzované vlhkosti je pasivní. Výpočtově dochází k akumulaci vody ve skladbě střechy, což ovšem nebylo sondami potvrzeno. Jednotlivé materiály ve skladbě střechy byly během průzkumu nalezeny v suchém stavu. Na spodním povrchu horního pláště z betonových panelů byly patrny vlhkostní mapy a výkvěty solí. Na vrstvě tepelné izolace bylo zjištěno malé množství stavebního odpadu z období výstavby. 3. Stav vrchního asfaltového pásu s posypem v ploše střechy nevykazuje zásadní vady, jeho stav je dobrý. Lokálně byly v některých detailech nalezeny nedostatečně provařené spoje asfaltových pásů. V těchto místech je umožněno zatékání srážkových vod do skladby střechy. V místě úžlabí dochází ke zvlnění vrchní vrstvy asfaltového pásu. 4. Sklon střechy v ploše je 0,5 až 1 %. Na povrchu povlakové krytiny vlivem nedostatečného spádu a lokálních nerovností hydroizolace dochází ke zdržování srážek na povrchu pásů a ke tvorbě kaluží. Vlivem zvýšené hydrofyzikální expozice v těchto místech se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. 5. Odvodnění ploché střechy pomocí střešních vtoků cca 80 mm je na základě kontrolního přepočtu dle normy ČSN [11] nedostačující. V případě 1 ks střešního vtoku na jednu sekci je potřeba mít vtoky s odtokovou kapacitou alespoň 4,8 l/s, čemu přibližně odpovídá vtok s dimenzí DN 125 nebo sanační vtok s menší dimenzí. V okolí vtoku nad sekcí 2577 byla zjištěna významná netěsnost v místě vtoku, která může způsobovat pronikání srážkové vody do souvrství asfaltových pásů, případně do skladby střechy. 6. Doporučujeme provést kontrolu všech komor VZT. Vnitřní prostor komory nesmí být propojen se vzduchovou vrstvou střechy. V případě komory kontrolované v rámci průzkumu tato podmínky byla splněna. V případě netěsnosti odpadního potrubí a prostupů potrubí střešním pláštěm může teplý vlhký odpadní vzduch kondenzovat ve vzduchové vrstvě a na spodní hraně horního pláště. V případě, že se prokážu netěsnosti v komoře, je nutné vzduchovou vrstvu střechy a prostor větracích komor vzduchotěsně oddělit. 7. Ve skladbě střechy není provedena funkční parotěsnicí vrstva, což ovlivňuje návrh variant obnovy střechy. 8. Byla shledána lokální degradace krycí železobetonové desky a stěn VZT komor. I přes to, že je toto místo zakryto asfaltovými pásy, je nutné provést jejich opravu. 9. Tmelení detailů střechy (prostupy) je na konci své životnosti tmel je tuhý, popraskaný. V tomto stavu nedokáže přenést případné dilatační pohyby konstrukcí. V rámci opravy střechy je potřeba přistoupit k obnově tmelů nebo k novému řešení detailů. 10.Železobetonové panely horního střešního pláště mají dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. 11.Vytažení hydroizolace na prostupující anténní stožáry je provedeno do výšky cca 50 mm. Dle ČSN [4] musí být hydroizolace vytažena min. 150 mm nad rovinu střechy. BD Brněnská , Česká Lípa Strana 14/21

15 4. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 4.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Střecha po opravě bude nadále koncipována jako plochá, nepochůzná. Je navržena varianta se zateplením střechy pro splnění tepelnětechnických požadavků normy [8]. Je uvažováno s převedením střechy z dvouplášťové slabě větrané na dvouplášťovou střechu s uzavřenou vzduchovou vrstvou. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! Uzavření větracích otvorů v atikových panelech je možné až po provedení zateplení atikového panelu! V rámci opravy střechy musí být provedena kontrola vzduchotěsného provedení prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. Vzduchová vrstva střechy a ani dutiny panelů tvořící horní plášť střechy nesmí být propojené s vnitřní částí instalační šachty (VZT komory)! Vzhledem k tomu, že spádování střechy je nedostatečné a nevyhoví normovým doporučením, bude provedeno přespádování střechy pomocí tepelněizolačních spádových klínů. Spád horního povrchu desek bude min. 2%. Dle požadavků objednatele je navrženo řešení s novou povlakovou krytinou z asfaltových pásů Návrh opravy střechy Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy v ploše i v místě napojení na prostupující konstrukce (komory VZT, výlezy). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Funkci parozábrany může plnit původní souvrství oxidovaných asfaltových pásů (na betonovém panelu). Položení a pracovní kotvení spádových dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil. Spád desek bude min. 2 %. Zateplení podstavců VZT komor a střešních výlezů tepelnou izolací z pěnového polystyrenu tl. 100 mm. Na vrstvu TI bude nalepen samolepící modifikovaný asfaltový pás s nosnou vložkou ze skleněné tkaniny, který bude kotvený teleskopickými kotvami proti účinkům sání větru. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikované asfaltového pásu s polyesterovou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. Uzavření větracích otvorů v atikových panelů. Vypočteného součinitele prostupu tepla dle kap střecha dosáhne až po uzavření větracích otvorů v atikovém panelu. BD Brněnská , Česká Lípa Strana 15/21

16 Nová skladba ploché střechy Skladba NOVÁ VRSTVA OPRAVENÁ VRSTVA PŮVODNÍ VRSTVY Vrstva (od exteriéru) Vrchní SBS modifikovaný asfaltový pás s nosnou vložkou z polyesterové rohože na vnější straně opatřen ochranným minerálním posypem (např. ELASTEK 40 SPECIAL MINERAL), plnoplošně navařený Samolepící modifikovaný asfaltový pás s nosnou vložkou ze skleněné tkaniny (např. GLASTEK 30 STICKER PLUS) kotvený pomocí teleskopických kotev skrz vrstvu TI do vrchního betonového panelu Spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, spád horního povrchu desek min. 2 %; desky pracovně kotveny do železobetonového panelu pomocí teleskopických kotev ** dle potřeby vyspravení, vyrovnání stávajícího podkladu přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) nebo asfaltem smíchaným s expandovaným kamenivem Tloušťka [mm] 4,4 4 prům. 180 * souvrství asfaltových pásů, 4 ks ~ 20 železobetonový panel 160 uzavřená vzduchová vrstva stávající otvory v atice zaslepit ~ 200 tepelná izolace ze skleněných vláken ~ 140 železobetonový stropní panel - ~ 4 Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby. Tato tloušťka vyhovuje doporučení normy ČSN [8] s ohledem na součinitel prostupu tepla. ** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání jednoho stožáru antény. Kontrola vzduchotěsného provedení komor VZT z vnitřní strany komory. Kontrola provedení potrubí v komoře. V případě potřeby utěsnit konstrukce např. PUR montážní pěnou, nebo v případě větších otvorů vyzdívkou, následně převařit přířezem asfaltového pásu. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Úprava okraje střechy s přihlédnutím na novou tloušťku skladby v ploše. Osazení plechových okrajových profilů. Položení a pracovní připevnění spádových tepelněizolačních dílců z pěnového BD Brněnská , Česká Lípa Strana 16/21

17 expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S. Desky se kladou na vazbu a pracovně se ukotví do betonové desky skrz stávající vrstvy horního pláště dvěma kotvami na desku shodnými s kotvami pro kotvení asfaltového pásu. Zateplení stěn (podstavců) komor VZT a střešních výlezů tepelněizolačními dílci tl. min. 100 mm (tloušťka tepelné izolace bude stanovena na základě 2D tepelnětechnického výpočtu). Desky je nutno mechanicky kotvit k podkladu. Z důvodu navýšení střešní skladby bude potřeba navýšit i podstavce střešních výlezů (např. plynosilikátovými tvárnicemi, alt. dřevěnými hranoly) tak, aby nová povlaková krytina mohla být vytažena na tyto konstrukce do výšky min. 150 mm nad střešní rovinou. Pokládka samolepícího modifikovaného asfaltového pásu s nosnou vložkou ze skleněné tkaniny. Stabilizace proti účinkům sání větru bude zajištěna pomocí teleskopických kotev, kotvených do vrchního železobetonového panelu. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q = 4,8 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s nosnou vložkou z polyesterové rohože a s hrubozrnným břidličným posypem (např. ELASTEK 40 SPECIAL MINERAL). Hydroizolace bude ukončena na okraji střechy. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Montáž klempířských konstrukcí (např. oplechování komor VZT). Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky. Po provedení nové střešní skladby je nutné uzavřít (zaslepit) původní větrací otvory Ø 70 mm v atikových panelech. Otvory se zaslepí (např. vyplněním PUR pěnou). BD Brněnská , Česká Lípa Strana 17/21

18 4.4. Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu DEKPROJEKT s.r.o. Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Ve výpočtu je střecha chápána jako dvouplášťová střecha s uzavřenou vzduchovou vrstvou. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Varianta skladby Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,754 nekondenzuje Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Nový stav prům ,15 x 0,022 + aktivní + 0,962 + nekondenzuje Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení BD Brněnská , Česká Lípa Strana 18/21

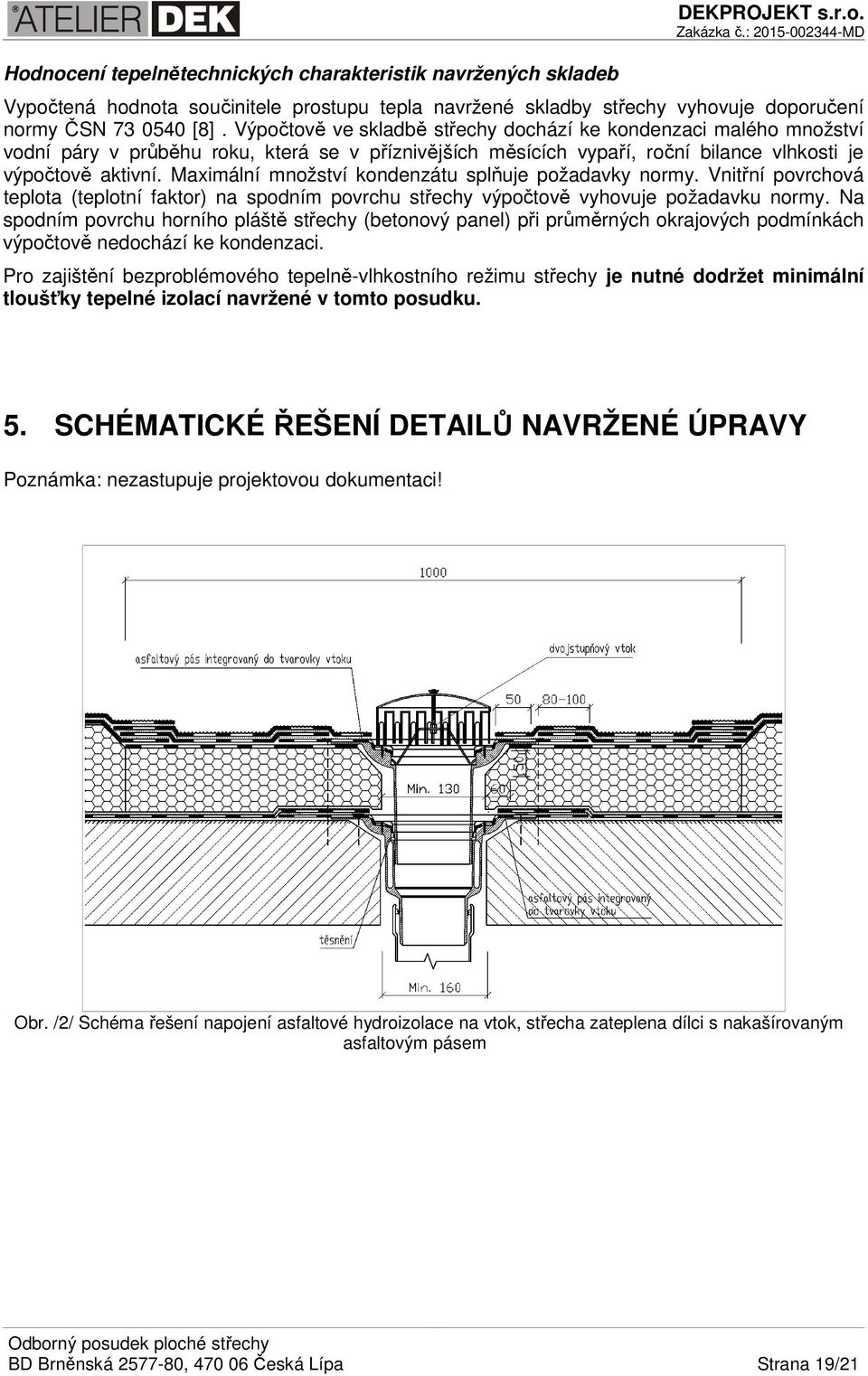

19 Hodnocení tepelnětechnických charakteristik navržených skladeb DEKPROJEKT s.r.o. Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje doporučení normy ČSN [8]. Výpočtově ve skladbě střechy dochází ke kondenzaci malého množství vodní páry v průběhu roku, která se v příznivějších měsících vypaří, roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota (teplotní faktor) na spodním povrchu střechy výpočtově vyhovuje požadavku normy. Na spodním povrchu horního pláště střechy (betonový panel) při průměrných okrajových podmínkách výpočtově nedochází ke kondenzaci. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY Poznámka: nezastupuje projektovou dokumentaci! Obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Brněnská , Česká Lípa Strana 19/21

20 Obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení na okraji střechy, střecha zateplena dílci s nakašírovaným asfaltovým pásem Obr. /4/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Brněnská , Česká Lípa Strana 20/21

21 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za DEKPROJEKT s.r.o. Ing. Daniel Mašlár tel.: daniel.maslar@dek-cz.com BD Brněnská , Česká Lípa Strana 21/21
