1 NORDARCH Ing. Jaromír Matějíček ODBORNÝ POSUDEK Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření Bytový dům Vladimírská Česká Lípa Zpracováno: květen 2015 Vypracoval: Ing. Jaromír Matějíček, ČKAIT

2 OBSAH 1. VŠEOBECNĚ str PODKLADY str ÚKOL POSUDKU str PRŮZKUM STŘECHY OBJEKTU str PROBLEMATIKA str NÁLEZ str Stručný popis objektu 6.2. Stručný popis střechy 6.3. Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše 7. POSUDEK str Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelně technického stavu střechy 7.2. Posouzení zjištěného stavu střechy 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY str Obecně 8.2. Návrh opravy střechy Návrh nove skladby střešního pláště 8.3. Postup provádění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY str Vstupní parametry výpočtu 9.2. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM str ZÁVĚREČNÁ DOPORUČENÍ str NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ str. 22 2

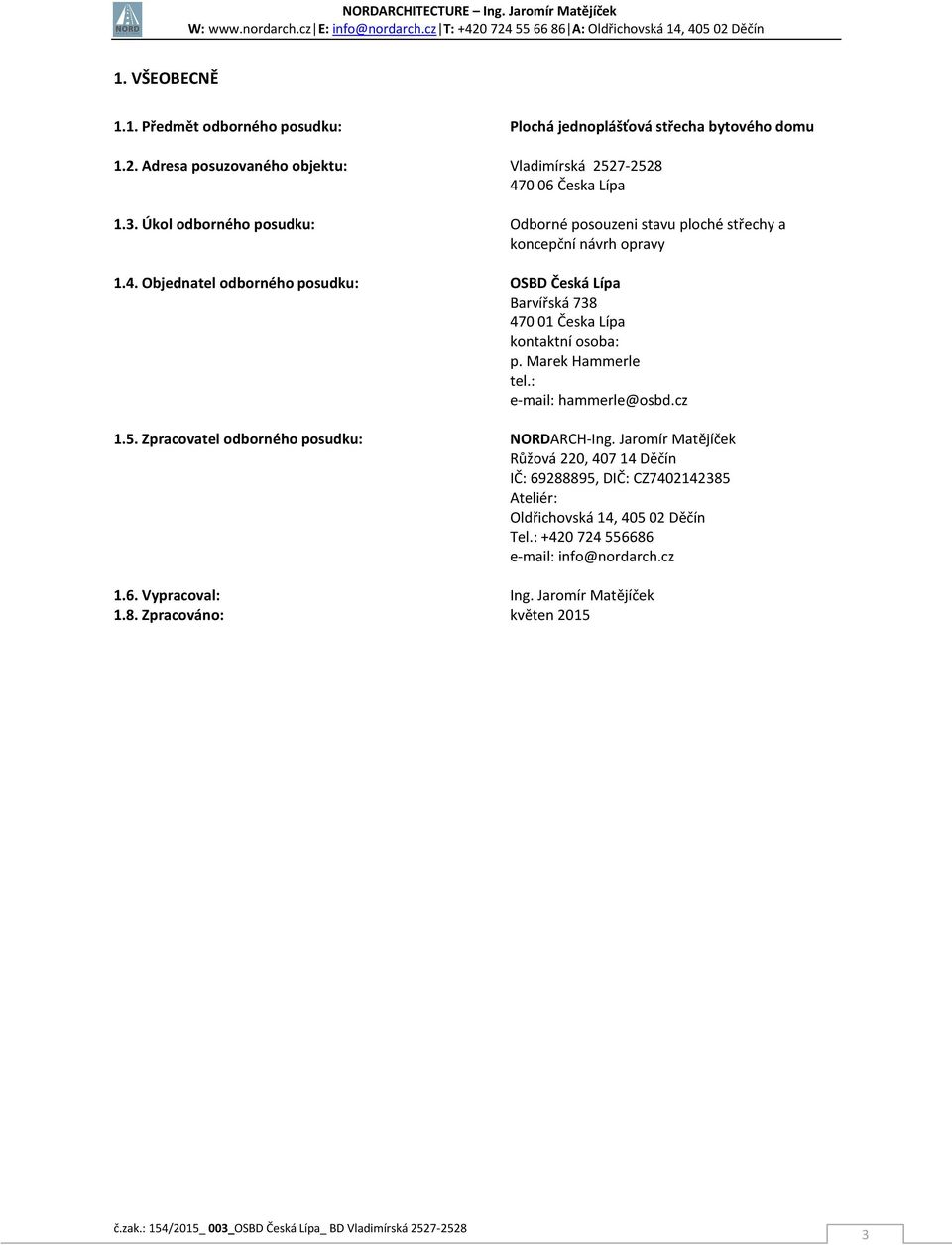

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá jednoplášťová střecha bytového domu 1.2. Adresa posuzovaného objektu: Vladimírská Česka Lípa 1.3. Úkol odborného posudku: Odborné posouzeni stavu ploché střechy a koncepční návrh opravy 1.4. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česka Lípa kontaktní osoba: p. Marek Hammerle tel.: hammerle@osbd.cz 1.5. Zpracovatel odborného posudku: NORDARCH-Ing. Jaromír Matějíček Růžová 220, Děčín IČ: , DIČ: CZ Ateliér: Oldřichovská 14, Děčín Tel.: info@nordarch.cz 1.6. Vypracoval: Ing. Jaromír Matějíček 1.8. Zpracováno: květen

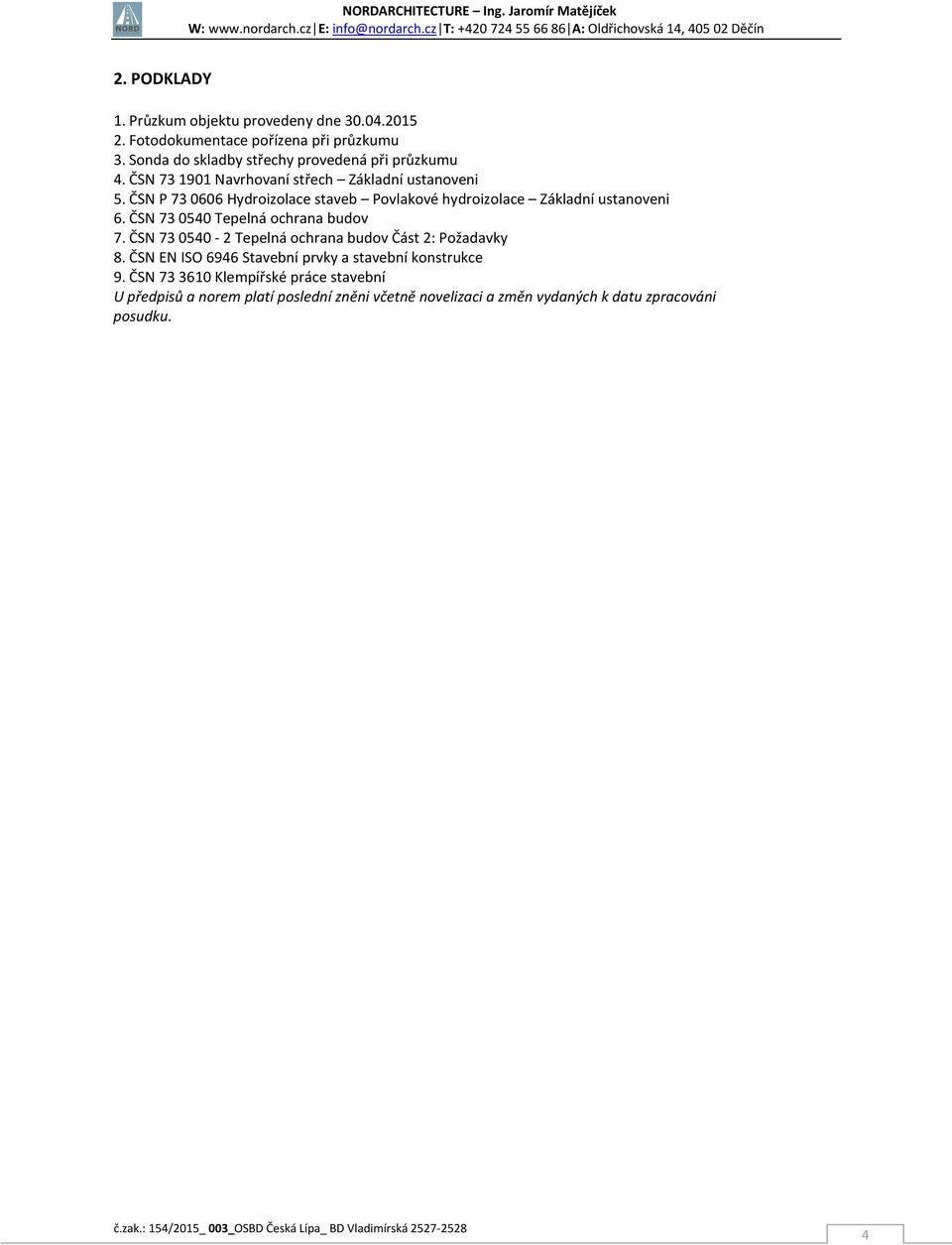

4 2. PODKLADY 1. Průzkum objektu provedeny dne Fotodokumentace pořízena při průzkumu 3. Sonda do skladby střechy provedená při průzkumu 4. ČSN Navrhovaní střech Základní ustanoveni 5. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanoveni 6. ČSN Tepelná ochrana budov 7. ČSN Tepelná ochrana budov Část 2: Požadavky 8. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce 9. ČSN Klempířské práce stavební U předpisů a norem platí poslední zněni včetně novelizaci a změn vydaných k datu zpracováni posudku. 4

5 3. ÚKOL POSUDKU Úkolem odborného posudku je posouzeni stavebně a tepelně technického stavu střešní konstrukce objektu bytového domu na adrese Vladimírská č.p (obr.1) a popisuje koncepční návrh opravy střechy. 4. PRŮZKUM STŘECHY OBJEKTU Průzkum střechy objektu proběhl dne Střecha byla zaměřena obr.3 a byla pořízena fotodokumentace střešního pláště objektu viz dále v posudku. Během průzkumu byla provedena jedna destruktivní sonda S1 do střešního pláště objektu za účelem ověření skladby střešního pláště, způsobu jeho provedeni a zjištění vlhkostního stavu dílčích konstrukcí. Dále proběhla vizuální prohlídka střešního pláště z exteriéru objektu. Skladba střešního pláště dle sondy S1: 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 16 mm souvrství asfaltových lepenek asfaltový nátěr bez výskytu vlhkosti 120 mm betonová deska panel plný stav výborný mm vzduchová mezera propojeno na venkovní prostředí v úrovni atikových panelů pomocí ventilačních otvorů Ø 80 mm ā 500 mm mm vzduchová mezera 120 mm stropní železobetonový panel Objekt je dodatečně zateplen KZS tl. 100 mm a 50 mm včetně atik bytového domu. Větrací otvory v atikových panelech byly zachovány. Oplechování střešní konstrukce bylo upraveno s ohledem na provedení zateplení svislých stěn viz. obr. 2. obr. 1 5

6 Dodatečné zateplení svislých stěn a úprava oplechování střechy, nové oplechování zavlečeno pod původní oplechování 5. PROBLEMATIKA Objednatel požaduje zhodnotit a posoudit stav a způsob provedení střechy bytového domu. Zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy střešního pláště v jedné variantě, resp. určit minimální tloušťky izolantu pro hodnoty požadované a doporučené českou technickou normou ČSN NÁLEZ 6.1. Stručný popis objektu Jedná se o bytový dům, který byl dokončen v 80. letech minulého století jako jeden z objektů systémové výstavby České Lípě. Objekt je 8-mi podlažní se suterénem. Půdorysné rozměry domu jsou cca 42,00 m x 10,15 m. Nosnou konstrukci objektu tvoří soustava příčných a podélných nosných betonových stěn. Svislé stěny tl. 150 mm, fasádní a štítové stěny cca 290 mm s vloženou tepelnou izolací v tl. 60 mm polystyren. Stropy železobetonové betonové tl. 120 mm. Objekt se nachází na sídlišti v severovýchodní části České Lípy. Podélná osa objektu je orientovaná vzhledem ke světovým stranám přibližně východ - západ. Hlavní vstupy do objektů jsou situovány na jižní stranu v úrovni 1.NP. Na vstup navazuje chodba a komunikační prostor se schodištěm s výtahem. Vedlejší, zadní vstupy do objektů, jsou orientovány na sever a opět navazují na vnitřní komunikační prostory. Objekt tvoří blok se stejným bytovým domem o stejné podlažnosti. Vzhledem k rozdílným výškám terénu byl sousední objekt založen přibližně u půl patra níže. Okolní zástavba je tvořena převážně bytovými domy stejného typu a podobné výšky. Objekt byl již v minulosti zateplen kontaktním zateplovacím systémem včetně zateplení atiky (KZS tl. 100 mm a 50 mm). Původní větrací otvory v atice bytového domu byly při zateplování svislých obvodových konstrukcí byly zachovány Stručný popis střechy Střecha objektu je koncipována jako plochá dvouplášťová provětrávaná střecha. Na stropní nosné desce (železobetonový panel tl. 120 mm) je položena tepelné izolace (Rotaflex) tl mm. obr.2 6

7 Nad tepelnou izolací je provedena vzduchová mezera tl. 200 mm 400 mm s napojením na venkovní prostředí, ventilační otvory Ø 80 mm umístěny v atikovém panelu cca po 500 mm. Obvodový plášť objektu byl v nedávné době zateplen KZS tl. 100 mm, štíty byly zatepleny KZS tl. 50 mm. Hydroizolační vrstvu původně tvořily asfaltové pásy IPA (2-3 vrstvy), které v průběhu let, tak jak klesala životnost provedené původní hydroizolační vrstvy, byly doplňovány novými vrstvami s ponecháním původních vrstev. Poslední hydroizolační vrstvou je modifikovaný asfaltový pás s břidličným posypem obr.4, který již vykazuje mírné poruchy v detailech napojení na prostupující konstrukce a připojení na závětrné lišty střešního pláště. Střešní konstrukce jsou ve spádu cca 2% od krajů střechy směrem k střešním vpustem. Střešní vpusti byly v průběhu údržby, opraveny, původní byly nahrazeny novými plastovými s ochrannými košíky obr.5. Celkem na střeše provedeny 2 střešní vpusti s napojením na vnitřní dešťovou kanalizaci. Ochranný košík jedné z vpustí byl sfouknut. Střešní plášť je přístupný pomocí dvou výstupů s oplechovanými poklopy, hydroizolační vrstva je vždy vytažena na svislou část poklopu až pod úroveň oplechování poklopu obr.6,7. Instalační šachty jsou nad střešní rovinou vytaženy v celém jejich půdorysu, ukončeny oplechovanými stříškami, na které je natavena asfaltová lepenka. Odvětrání splaškové kanalizace je dále odvedeno pomocí odvětrávacího komínku nad střešní rovinu Komínek je vytažen z instalační šachty do boku. Hydroizolační vrstva střešní konstrukce je vytažena na svislou část zdiva. Ukončení hydroizolační vrstvy je řešeno pouhým rozšpachtlováním hydroizolace na konci. Tento způsob ukončení byl v průběhu let viditelně několikrát opravován obr.8,9. Hydroizolace vytažena na svislou část do výšky 150 mm 200 mm přes náběhový klín. Poslední konstrukcí vystupující nad střešní rovinu je ocelový anténní stožár. Hydroizolační vrstva je opět vytažena na ocelový stožár a ukončena rozšpachtlováním obr.10. Objekt je uzemněn jímacím bleskosvodným jímačem. Ten je připojen po obvodě ke stávající atice svorkami. Konstrukce v ploše střechy jsou propojeny k jímacímu systému. Ocelové podpory jsou podloženy asfaltovými přířezy. V ploše je jímací soustava doplněna uzemňovacími tyčemi umístěnými na instalačních šachtách. 7

8 Půdorys střechy obr. 3 obr.4 8

9 obr.5 obr.6 obr.7 9

10 obr.8 obr.9 obr.10 10

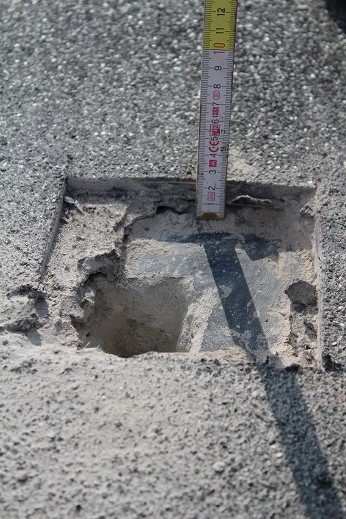

11 6.3. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byla provedena jedna sonda S1, její poloha je patrná na schématu půdorysu střechy objektu graficky vyznačeno na obr. 3. Cílem sondy bylo ověření skladby střechy, jejího vlhkostního stavu a způsobu provedeni jednotlivých vrstev a jejich stabilizace. Při provádění byla ověřena skladba až k nosnému železobetonovému panelu. Skladba střechy a tloušťky jednotlivých vrstev jsou uvedeny v následující tabulce: vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 16 mm s různými vložkami Asfaltový nátěr Betonová deska - panel, beton hutný 120 mm Vzduchová mezera Otevřená, ventilační otvory Ø 80 mm, ā 500 mm mm Tepelná izolace Roteflex mm Nosný betonový stropní panel 120 mm pozn.: Z destruktivní sondy S1 bylo provedeno ohledání souvrství střešního pláště s ohledem na znalost použitého stavebního systému. V sondě nebyla nalezena zvýšená vlhkost, všechny konstrukční vrstvy byly ve velmi dobrém technickém stavu. Z toho důvodu nebylo přistoupeno k otevření dalších sond do střešního pláště, čímž bylo zamezeno většímu poškození stávající hydroizolační vrstvy. Pohled do sondy S1 viz obr.11,12,13. Porušená hydroizolační vrstva v místě sondy byla po ohledání vodotěsně zavařena přířezy asfaltového pásu s ochranou proti povětrnostním vlivům. obr.11 obr.12 11

12 obr Hydroizolace v ploše Původní hydroizolační souvrství střešního pláště bylo v průběhu let několikrát opravováno. Na původní hydroizolační souvrství byla vždy položena nová hydroizolační vrstva, poslední hydroizolační vrstvou byla asfaltová lepenka s břidličným posypem obr.14. Materiál nové vrstvy vykazuje v ploše uspokojivý stav. Na hydroizolaci se lokálně vyskytuji boule obr. 15 a jiné nerovnosti v menší míře obr.16. Při prohlídce střechy nebyla nalezena netěsnost v ploše hydroizolační střechy. Drobné netěsnosti je možné sledovat při přechodech na svislé stěny při vytažení hydroizolace bez ukončení přítlačnou lištou, které byly již opravovány. Hyroizolace zde ukončena pouhým rozšpachtlováním obr.17, obr.18. Střecha je spádována přibližně 1%-2% od obvodu bytového domu směrem k dešťovým vpustem, vlivem drobných nerovností místy dochází k zadržování srážkové vody a k tvorbě kaluží, které nadměrně namáhají hydroizolační vrstvu střešního pláště obr.19. Původní dešťové střešní vtoky byly v rámci údržby vyměněny za nové plastové s košíky pro zachycení nečistot, jeden košík chybí obr.20. Ukončení hydroizolační vrstvy na závětrné liště je na mnoha místech netěsný spoj obr.21. obr.14 12

13 NORDARCHITECTURE Ing. Jaromír Matějíček obr.15 obr.16 obr.17 13

14 obr.18 obr.19 obr.20 14

15 NORDARCHITECTURE Ing. Jaromír Matějíček obr.21 obr POSUDEK 7.1. Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu Relativní vlhkost vnitřního vzduchu Výpočtová venkovní teplota 21 C 50% -15 C (návrhové hodnoty venkovního Třída vnitřní vlhkosti vzduchu při relativní vlhkost vnějšího vzduchu 84%, Česka Lípa) 4. třída (vysoka vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti hodnotou 5%. 15

16 Plocha větracích otvorů vzduchové vrstvy je cca 56,75 mm 2 na 1 m 2 plochy střechy. Dle normy ČSN EN ISO 6946 lze tedy vzduchovou vrstvu střech považovat za slabě větranou (od 50 mm 2 do 150 mm 2 včetně na každý m 2 plochy povrchu střechy). Ve výpočtu je střecha chápána jako dvouplášťová střecha se slabě provětrávanou vzduchovou vrstvou. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d (mm) Součinitel tepelné vodivosti ʎ d (W/(m.K)) SBS modifikovaný asfaltový pás hydroizolační 4,4 mm 0,210 Souvrství oxidovaných asfaltových pásů s různými vložkami a hydroizolační ~ 12 mm 0,210 ochranným reflexním nátěrem Betonová deska - panel, beton hutný nosná 120 mm 1,430 Vzduchová vrstva slabě provětrávaná Ø300 mm 1,25 Tepelná izolace Rotaflex tepelná izolace 130 mm 0,05 Nosný betonový stropní panel nosná 120 mm 1, Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla UN [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] aktivní Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při 0,808 (14,10) návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) M ev... Roční množství vypařené vodní páry uvnitř konstrukce Hodnocený parametr konstrukce horní plášť a provětrávaná vzduchová vrstva Průběh relativní vlhkosti vzduchu proudícího ve větrané vzduchové vrstvě φ cv [%] Teplotní faktor horního pláště f Rsi [-] Požadovaná hodnota 90 Stanoveno individuálně pro posuzovanou konstrukci, na konci vzduchové vrstvy Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla u [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Původní 0,53! bez kondenzace +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-](nejnižší povrchová teplota θ si [ C]) Riziko růstu plísní při návrhových okrajových podmínkách aktivní 0, 890 (17,0)! Hodnocení Hodnocení stávajícího tepelně technického stavu střechy Střecha je definována jako dvouplášťová, slabě větraná (nelze 100% potvrdit funkčnost současného ventilačního systému a jeho kapacitu). Ve skladbě střechy nedochází výpočtově ke kondenzaci vodních par a střešní konstrukce s ohledem na požadavek ČSN Vypočtená roční bilance zkondenzované vlhkosti je aktivní. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). 16

17 Na vnitřním povrchu hydroizolační vrstvy za extremních podmínek dochází ke kondenzaci vodní páry, v průměrných návrhových podmínkách ke kondenzaci nedochází. Potvrzeno sondou S1 do střešního pláště, kde nebyla potvrzena přítomnost vlhkosti ve skladbě Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla současné střechy nevyhovuje požadavkům ČSN Střecha objektu vyžaduje kompletní zateplení. 2. V zimním období výpočtově dochází ke kondenzaci vodní páry ve střešním plášti, na vnitřní straně hydroizolační vrstvy. Výpočtová roční bilance zkondenzované vlhkosti je aktivní. Výpočtově nedochází k akumulaci vody ve skladbě střechy. Sondami provedenými během průzkumu se toto prokázalo, jednotlivé materiály ve skladbě střechy byly nalezeny v suchém stavu. 3. Stav vrchního asfaltového pásu s posypem je v ploše střechy uspokojivý. Lokálně byly v některých detailech a v ploše nalezeny hydroizolační netěsnosti viz příložná fotodokumentace. 4. Sklon střechy v ploše se pohybuje mezi 1% - 2 %, což je na hranici doporučeni normy ČSN , která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovnosti k zadržování dešťových srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci budoucího zateplení střešního pláště bude střecha spádována na konstantní 2% sklon v maximální délce od atiky ke střešnímu vtoku. 5. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh obnovy střechy nelze opravit (bez kompletního odstranění jednotlivých skladeb střechy). 7. V rámci zateplení bude provedena úprava střešních vtoků. 8. Železobetonová deska horního střešního pláště (panel tl. 120 mm) má dostatečnou únosnost pro mechanické kotvení dalších vrstev. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Varianta uvažující pouze s obnovou hydroizolační funkcí střechy bez jejího zatepleni neřeší nevyhovující tepelně technický stav střešního pláště, stávající nízkou hodnotu součinitele prostupu tepla dle požadavku ČSN Z toho důvodu je navržena varianta se zateplením střechy, čímž dojde ke splnění požadovaných hodnot součinitele prostupu tepla dle ČSN [8]. Je uvažováno s převedením střechy z dvouplášťové větrané na dvouplášťovou střechu s uzavřenou vzduchovou vrstvou. Uzavření větracích otvorů je možné až po provedení zateplení atikového panelu. Nutné provádět úpravu v době s nižší vzdušnou vlhkostí, tak aby dodatečně nedocházelo k zabudování vlhkosti do skladby střešního pláště. Tloušťka navržené tepelné izolace je minimální! z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace pro požadovanou hodnotu součinitele tepelné vodivosti nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: - navýšení atik - výšková úprava vstupu na střešní rovinu dle požadované tl. izolantu a jejich zateplení - zateplení prostupujících instalačních šachet - zateplení atik - provedeno - případné nerovnosti a místa, kde se zdržuje dešťová voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem, resp. pomoci rozháněcích klínů. Původní hydroizolační povlak bude 17

18 ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pasu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položení a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného POLYSTYRENU EPS 100 S Stabil s nakašírovaným oxidovaným asfaltovým pasem (přesahy vzájemně svařeny). Uzavření větracích otvorů v atice objektu. Zásah bude proveden po zateplení střechy a zateplení atikového panelu. V rámci zateplení střechy bude upraveno spádování střechy tak, aby výsledný spád střešní roviny byl alespoň 2% Návrh nove skladby střešního pláště Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester 4 mm VRSTVA a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky * 100 mm splňuje požadovanou hodnotu 180 mm splňuje doporučenou hodnotu (např. EJOT FDD 50xdl), spád desek min. 1 % OPRAVENÁ VRSTVA Souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) 16,4 mm PŮVODNI VRSTVY železobetonová deska 120 uzavřena vzduchová vrstva 300 tepelná izolace ze skleněných vláken 130 stropní železobetonový panel 120 * Počet kotevních prvků, bude stanoven na základě výpočtu sáni větru s uvážením únosnosti podkladu. ** Tloušťka tepelné izolace vyhoví na požadované hodnoty požadavků ČSN Vypočteného součinitele prostupu tepla dle následující kapitoly střecha dosáhne až po uzavření větracích otvorů v atikovém panelu. Uzavření větracích otvorů v atikovém panelu je možné až po provedení zateplení atikového panelu Postup provádění - demontuje se stávající bleskosvod a klempířské konstrukce - prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pasu s nenasákavou vložkou, odstraněni nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m) - vzhledem k navýšení střešního souvrství je potřeba zvětšit výšku atiky po obvodě střechy. Z důvodu eliminace tepelného mostu doporučujeme atiku navýšit tepelněizolačním zdivem (např. pěnosilikátové tvárnice), nebo dřevěnou atikou s deskou OSB a přířezem EPS / XPS. Alternativní variantou vyřešení ukončení střechy u atiky je použiti plechového prvku UNIDEK. Správné vyřešeni detailu závisí na konstrukci atiky. - hydroizolace z plochy střechy bude na konstrukci atiky vytažena přes náběh až na její korunu a ukončena navařením na nosnou konstrukci atiky, spád koruny atiky by měl být min. 3 (5,24%) do střešní roviny - v případě bude-li rozhodnuto provést ukončení střešní konstrukce pomocí systémového klempířského prvku, bude nejdříve provedeno napojení zateplení obvodového pláště a následně bude provedeno oplechování, hydroziolace bude ukončena na plechu závětrné lišty - hydroizolace musí být na všechny prostupující konstrukce vytažena do výšky min. 150 mm nad novou výškovou úroveň střešní plochy. - tepelnou izolaci fasádního zateplovacího systému je nutné řádně napojit na novou atiku a po té bude provést nové oplechování. - položení a připevněni kompletizovaných spádových tepelněizolačních dílců z pěnového 18

19 expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100 S Stabil s nakašírovaným oxidovaným asfaltovým pasem (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonového nosné vrstvy. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků tažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Spád desek bude zvolen tak, aby výsledný spád souvrství byl alespoň 2% v nejdelší vzdálenosti od střešního vtoku. Tepelnou izolaci možno klást ve dvou vrstvách. - přesahy pasů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace - montáž nových klempířských konstrukci (prvky z plechu je třeba před navařením vrchního pasu napenetrovat asfaltovým lakem (např. DEKPRIMER). - osazení systémových vtoků (např. GULLYDEK). Vtoky budou systémové s integrovaným límcem z asfaltového pasu. Vtoky budou opatřeny ochrannou mřížkou zabraňující zaneseni vtoku - provedou se nové komínky odvětrání splaškové kanalizace, ventilační šachty budou zatepleny KZS tl. 50 mm s provedením ušlechtilé fasády a jako na svislých obvodových stěnách bytového domu - celoplošné navaření vrchního asfaltového SBS modifikovaného pasu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) - montáž klempířských konstrukcí, provedeno z TiZn tl. 0,6 mm - montáž hromosvodné ochrany včetně revizní zprávy, patky osadit na podložky - uzavření větracích otvorů (např. vyplněni PUR pěnou) - zateplení atikového panelu ze strany exteriéru (např. ETICS) - doplnění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). výpočtová teplota vnitřního vzduchu 21 0 C relativní vlhkost vnitřního vzduchu 50% výpočtová venkovní teplota C (návrhové hodnoty venkovního vzduchu v okolí České Lípy při reaktivní vlhkosti vzduchu 84%) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti o hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota Hodnota Požadovaná Doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,10 a nebo 3% plošné hmotnosti materiálu AKTIVNÍ 0,808 (14,10) 19

20 Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) Varianta skladby EPS 100 S stabil tl. (mm) Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] (nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení 120 0,2 (+) nekondenzuje Aktivní (+) 0,950 (19,20) Nekondenzuje (+) + (+) 180 0,16 (x) Nekondenzuje Aktivní (x) 0,960 (19,60) Nekondenzuje (x) X (x) +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Vypočtené hodnoty součinitele prostupu tepla navržených nápravných variant skladeb střechy vyhovuji doporučení ČSN [7]. Výpočtově v navržených skladbách dochází ke kondenzaci vodní páry, roční bilance vlhkosti je výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovuji požadavku ČSN [7]. Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťku tepelné izolace navržené v tomto posudku. 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešení asfaltové hydroizolace - ukončeni štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pasem, řešeni s profilem UNIDEK 20

21 Schéma řešení asfaltové hydroizolace při alternativě zvýšeni atiky, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešeni asfaltové hydroizolace na prostupující stěnu (vylez, VZT), střecha zateplena dílci s nakašírovaným asfaltovým pasem 21

22 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukci po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu, použité detaily jsou pouze informativní 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ Střecha je koncipována jako nepochůzí, přístup na střechu může byt umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy, nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: - minimálně 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace nebo jiné deformace hydroizolační vrstvy - alespoň 1x ročně provést kontrolu stavu detailů (návaznost prostupujících konstrukcí), tmeleni, zaměřit se na riziko odtrženi tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. - alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků 22
