ODBORNÝ POSUDEK. Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření. Bytový dům Na Výsluní Česká Lípa
|
|
- Vendula Jandová
- před 7 lety
- Počet zobrazení:
Transkript
1 NORDARCH Ing. Jaromír Matějíček ODBORNÝ POSUDEK Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření Bytový dům Na Výsluní Česká Lípa Zpracováno: říjen 2015 Vypracoval: Ing. Jaromír Matějíček, ČKAIT
2 OBSAH 1. VŠEOBECNĚ str PODKLADY str ÚKOL POSUDKU str PRŮZKUM STŘECHY OBJEKTU str PROBLEMATIKA str NÁLEZ str Stručný popis objektu 6.2. Stručný popis střechy 6.3. Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše 7. POSUDEK str Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelně technického stavu střechy Hodnoceni vypočtených hodnot otevřené vzduchové vrstvy 7.2. Posouzení zjištěného stavu střechy 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY str Obecně 8.2. Návrh opravy střechy Návrh nove skladby střešního pláště 8.3. Postup provádění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY str Vstupní parametry výpočtu 9.2. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM str ZÁVĚREČNÁ DOPORUČENÍ str NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ str. 23 2
3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá jednoplášťová střecha bytového domu 1.2. Adresa posuzovaného objektu: Na Výsluní Česka Lípa 1.3. Úkol odborného posudku: Odborné posouzeni stavu ploché střechy a koncepční návrh opravy 1.4. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česka Lípa kontaktní osoba: p. Marek Hammerle tel.: hammerle@osbd.cz 1.5. Zpracovatel odborného posudku: NORDARCH-Ing. Jaromír Matějíček Růžová 220, Děčín IČ: , DIČ: CZ Ateliér: Oldřichovská 14, Děčín Tel.: info@nordarch.cz 1.6. Vypracoval: Ing. Jaromír Matějíček 1.8. Zpracováno: říjen
4 2. PODKLADY 1. Průzkum objektu provedeny dne Fotodokumentace pořízena při průzkumu 3. Sondy do skladby střechy provedeny při průzkumu 4. ČSN Navrhovaní střech Základní ustanoveni 5. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanoveni 6. ČSN Tepelná ochrana budov 7. ČSN Tepelná ochrana budov Část 2: Požadavky 8. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce 9. ČSN Klempířské práce stavební U předpisů a norem platí poslední zněni včetně novelizaci a změn vydaných k datu zpracováni posudku. 4
5 3. ÚKOL POSUDKU Úkolem odborného posudku je posouzeni stavebně a tepelně technického stavu konstrukce střešní dvouplášťové střechy bytového domu na adrese Na Výsluní č.p viz přiložená mapa obr.1 a popis koncepčního návrhu opravy střešní konstrukce. 4. PRŮZKUM STŘECHY OBJEKTU obr. 1 Průzkum střechy objektu proběhl dne Střecha byla zaměřena a byla pořízena fotodokumentace střešního pláště objektu včetně všech prostupujících konstrukcí. Z pořízené fotodokumentace je patrný stavebně technický stav hydroizolačních vrstev střešního pláště. Zmapovány prostupující konstrukce a zařízení. Během průzkumu byly provedeny tři destruktivní sondy do střešního pláště objektu za účelem ověření skladby střešního pláště, neboť zpracovateli odborného posudku nebyla předložena projektová dokumentace bytového domu, z které by bylo možno ověřit jednotlivé konstrukční vrstvy a způsob jejich provedeni. Destruktivními sondami byl dále zmonitorován vlhkostní stav střešních konstrukcí a tloušťka tepelné izolace. Dále proběhla vizuální prohlídka střešního pláště z exteriéru objektu. Skladba střešního pláště dle sondy 1 (S1): celková tloušťka souvrství v místě sondy 550 mm od stropního panelu 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 22 mm souvrství asfaltových lepenek asfaltový nátěr bez vlhkosti 150 mm betonový panel stav dobrý 123 mm vzduchová mezera - provětrávaná sucho 1 mm separační PE fólie mm tepelná izolace, minerální plsť suchá, stav dobrý 150 mm nosná betonová deska strop (odhad) - nezjištěna vlhkost ve střešní konstrukci - bez výskytu plísně 5
6 Skladba střešního pláště dle sondy 2 (S2): celková tloušťka souvrství v místě sondy 650 mm od stropního panelu 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 22 mm souvrství asfaltových lepenek asfaltový nátěr bez vlhkosti 150 mm betonový panel stav dobrý 223 mm vzduchová mezera - provětrávaná suchý 1 mm PE fólie mm tepelná izolace, minerální plsť suchá, stav dobrý 150 mm nosná betonová deska strop (odhad) - nezjištěna vlhkost ve střešní konstrukci - bez výskytu plísně Skladba střešního pláště dle sondy 3 (S3): celková tloušťka souvrství v místě sondy 650 mm od stropního panelu 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 22 mm souvrství asfaltových lepenek asfaltový nátěr bez vlhkosti 150 mm betonový panel stav dobrý 223 mm vzduchová mezera - provětrávaná suchý 1 mm PE fólie mm tepelná izolace, minerální plsť suchá, stav dobrý 150 mm nosná betonová deska strop (odhad) - nezjištěna vlhkost ve střešní konstrukci - bez výskytu plísně 5. PROBLEMATIKA Objednatel požaduje zhodnotit a posoudit stav a způsob provedení střešního pláště bytového domu. Zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy střešního pláště v jedné variantě, resp. určit minimální tloušťky izolantu pro hodnoty požadované a doporučené technickou normou ČSN NÁLEZ 6.1. Stručný popis objektu Jedná se o bytový dům, dokončený v 80 letech minulého století jako jeden z objektů panelové systémové výstavby v České Lípě. Objekt je složen ze tří od sebe vzájemně dilatovaných částí, kdy svislá příčná dilatace probíhá přes celou výšku objektu a je patrná i ve střešním plášti. Délka jedné sekce cca 44 m měřeno na střešním plášti. Objekt: 6 vstupů, 8 nadzemních podlaží a zvýšený suterén Půdorysné rozměry bytového domu 132,00 m x 12,50 m (měřeno na střešním plášti). Nosnou konstrukci objektu tvoří soustava příčných a podélných panelových prvků. Stropní konstrukce jsou provedeny jako betonové, stropní panel přepokládané tl. 150 mm. Schodiště betonové + podestové panely. Objekt se nachází na sídlišti v severovýchodní části města Česká Lípa. Podélná osa objektu je orientovaná vzhledem ke světovým stranám přibližně východ-západ. Hlavní vstupy do objektu jsou situovány z jižní strany, vedlejší vstupy (zadní vchody) vedeny ze severní strany objektu. Na vstupy navazují vnitřní chodby a komunikační prostory schodišť, z něhož jsou následně vedeny vstupy do jednotlivých bytových jednotek. V objektu jsou instalovány výtahy, strojovny výtahů umístěny na střeše. 6

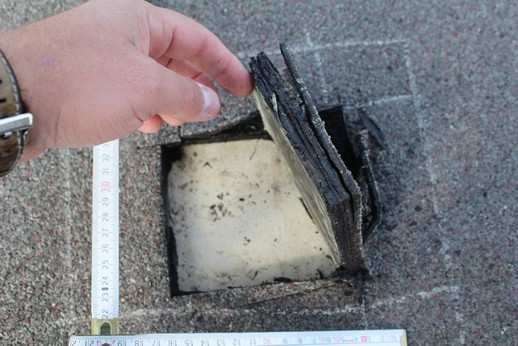

7 NORDARCH Ing. Jaromír Matějíček Okolní zástavba je tvořena podobným typem bytových domů. Celý objekt je v dobrém technickém stavu Stručný popis střechy Střecha objektu je koncipována jako plochá dvouplášťová příčně provětrávaná střecha s vloženou vrstvou tepelné izolace z minerální plsti rozložené na spodním nosném plášti - stropním betonovém panelu (obr.2) obr. 2 hydroizolační vrstva tvořená souvrstvím asfaltových pasů uložených na horním plášti - betonovém prefabrikovaném panelu (obr.3) z provedené sondy je patrné postupné vrstvení asfaltových pásů na konečnou tl. 26,4 mm, na části objektu není provedeno nepenetrování betonového podkladu obr. 3 Nosnou vrstvu horního pláště střechy tvoří panel tl. 150 mm obr. 3, který je ve spádu cca 1 % - 2 % směrem od atiky objektu ke střešním vtokům, průměrná výška atiky objektu nad střešní plášť 250 mm, současná hydroizolace vytažena přes náběhové klíny na hlavu atiky kde je chráněna oplechováním. 7
8 obr. 4 Střešní vtoky jsou osazeny plastovými košíčky bránící zanesení střešního vtoku (obr.5). obr.5 Na stropním panelu tl. 150 mm je rozložena tepelná izolace - minerální plsť, v tloušťce od 200 mm do 250 mm, místy může být izolace nahrnuta do vyšší vrstvy, na horním líci tepelné izolace je položena separační PE fólie, v současné době nebyla shledána jako celistvá, následuje provětrávaná vzduchová mezera a vrchní střešní panel tl. 150 mm. Střecha byla v nedávné době revidována a byla provedena nová hlavní hydroizolační vrstva pomocí asfaltového pásu s břidličným vsypem tl. 4,4 mm. 8
9 obr.6 Střecha byla v nedávné době revidována a byla provedena nová hlavní hydroizolační vrstva pomocí asfaltového pásu s břidličným vsypem tl. 4,4 mm (obr.7) obr.7 Skladba střešního pláště byla ověřena provedenými destruktivními sondami S1, S2 a S3, umístění sond viz nákres střechy obr. 8 9
10 PŮDORYS STŘECHY Základní rozměry: délka 132,00 m šířka 12,50 m plocha střechy 1650 m 2 obr.8 Atika panelového domu Řešena atikovým panelem s vloženou tepelnou izolací. V atikovém panelu provedeny větrací otvory velikosti Ø 80 mm 100 mm osazeny plastovou mřížkou z exteriérové části. Výška atiky v návaznosti na místo měření od 150 mm 350 mm. Hydroizolace střešního pláště vytažena přes náběhové klíny na hlavu atiky a ukončena pod oplechováním atiky. Provedení převážně těsné, bez poruch. Přístup na střechu Veden ze strojoven výtahů. Strojovna velikosti panelová nástavba 4,70 m x 3,70 m x 3,00 m. Svislé stěny strojovny panelové, neizolované. Střecha strojovny koncipovaná jako jednoplášťová, neizolovaná s hydroizolační vrstvou ukončenou oplechováním. Dešťové vody přirozeně stékají na hlavní střešní rovinu. obr.9 10
11 Hlavní střešní hydroizolace objektu vytažena na svislé stěny strojovny do výšky cca 250 mm nad střešní úroveň a ukončena klempířskou lištou se zatmelením. Přístup na střechu přes kovové uzamykatelné dveře s povrchovou úpravou žárový pozink (obr. 10). Přirozené osvětlení strojovny výtahu zajištěno plastovým oknem osazeným ve svislé stěně strojovny (obr. 11). obr.10 obr.11 Střecha bytového domu je přístupná z chodby, po ocelovém žebříku přes strojovnu výtahu. Komory VZT Komory VZT (tlumici a ventilátorové) s umístěním odvětrávacích komínků splaškové kanalizace. Jednotky jsou umístěny na betonových patkách nástavcích instalačních jader. Stávající hydroizolace střechy je vytažena na svislé stěny přes náběhové klíny. Zastřešení betonových patek je realizováno pomocí klempířské konstrukce, na lem přivařena asfaltová lepenka bránící zatečení (obr. 12). obr.12 obr.13 Střešní vtoky Řešeny systémovou plastovou tvarovkou Ø 100 mm s použitím plastového ochranného koše. Střešní vtoky jsou čisté a průchozí. Hydroizolační vrstva nepojena systémově. Na plochu střechy celkem 6 ks vyhovující (obr.5). Anténní prostup Na střešní rovině řešen celkem 2 x. Řešen pomocí ocelové trubky se zpětným ohnutím, trubka cca Ø mm. Povrchová úprava nátěr. 11
12 Výška trubky nad střešní rovinu cca 250 mm mm. Prostupy funkční. Obr. 14 a 15. obr.14 obr.15 Bleskosvodná jímací soustava Řešena pomocí FeZn drátu nataženého podél obvodu střechy a pomocí svorek spojeného s oplechováním hrany střechy. Všechny kovové části střechy uzemněny připojením na jímací soustavu, včetně střechy strojovny výtahu, anténního stožáru a vzduchotechnických jednotek. V ploše jímací drát veden přes kovové podložky, které jsou v ploše podloženy asfaltovou lepenkou (obr.16) Anténní stožár Anténní stožár řešen jako trubková konstrukce (trojnožka) umístěna na betonové patky a mechanicky přikotvena. Betonové patky hydroizolačně chráněny. Hydroizolave provedena bez náběhových klínů natupo. Povrchová úprava anténního stožáru nátěr. Slaboproudé kabely rozvedeny k anténním svodům položením na střechu, nebo vzduchem zavěšením na stěny strojoven (obr.17). obr.16 12
13 Střešní dilatace obr.17 Objekt se skládá ze tří modulů délky 44 m, vzájemně jsou od sebe jednotlivé moduly oddilatovány. Dilatace probíhá i do střešní roviny, kde je provedeno její klempířské ukončení. Hydroizolace střešní roviny vytažena přes náběhové klíny na dilatační prvek (obr. 18) obr.18 13
14 6.3. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly provedeny tři sondy S1, S2 a S3, polohy sond jsou patrné ze schématu půdorysu střechy objektu na obr. 8. Cílem sond bylo ověření skutečné skladby střešního pláště bytového domu, vlhkostního stavu a způsobu provedení jednotlivých vrstev a jejich stabilizace. Při provádění byla ověřena skladba až k nosné konstrukci, pravděpodobně železobetonový nosný panel. Skladba střechy a tloušťky jednotlivých vrstev: Sonda 1 (S1), tl. střešní konstrukce 500 mm vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 22 mm s různými vložkami Asfaltový nátěr dohledán v sondě S1 a S2 Betonový panel dobrý, bez narušení, soudržný 150 mm Vzduchová mezera odvětrávaná -funkční 125 mm Separační PE fólie nesouvislá 1 mm Tepelná izolace minerální plsť ~ 200 mm Železobetonová stropní konstrukce Odhad 150 mm obr.19 Sonda 2 (S2), tl. střešní konstrukce 600 mm vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 22 mm s různými vložkami Asfaltový nátěr dohledán v sondě S1 a S2 Betonový panel dobrý, bez narušení, soudržný 150 mm Vzduchová mezera odvětrávaná -funkční 225 mm Separační PE fólie nesouvislá 1 mm Tepelná izolace minerální plsť ~ 200 mm Železobetonová stropní konstrukce Odhad 150 mm 14
15 Sonda 2 (S3), tl. střešní konstrukce 600 mm obr.20 vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 22 mm s různými vložkami Asfaltový nátěr dohledán v sondě S1 a S2 Betonový panel dobrý, bez narušení, soudržný 150 mm Vzduchová mezera odvětrávaná -funkční 225 mm Separační PE fólie nesouvislá 1 mm Tepelná izolace minerální plsť ~ 200 mm Železobetonová stropní konstrukce Odhad 150 mm obr.21 Na střeše byly provedeny celkem tři destruktivní sondy. Z provedených sond do střešního pláště bylo provedeno ohledání souvrství střešního pláště. Střešní souvrství nevykazovalo žádné známky poškození mechanického či výskyt vlhkosti napříč jednotlivými konstrukčními vrstvami. Střešní hydroizolační vrstvy bez hnilobného zápachu. Po ohledání sondy, byl vytěžený snesen ze střechy a byla provedena vodotěsná záplata pomocí přířezu asfaltového pásu /obr.22/. 15
16 NORDARCH Ing. Jaromír Matějíček obr Hydroizolace v ploše Původní hydroizolační souvrství bylo tvořeno asfaltovými lepenkami IPA. Později na střeše bylo provedeno navaření nové vrstvy hydroizolace z asfaltového pásu s břidličným posypem. Celková tloušťka hydroizolačního souvrství střešního pláště v současnosti dosahuje 26,4 mm. Materiál nové vrstvy vykazuje v ploše dobrý stav. Na hydroizolaci se lokálně vyskytuji boule a jiné nerovnosti, při prohlídce střechy nebyla nalezena netěsnost v ploše hydroizolační střechy. Místy dochází k zadržování dešťové vody v ploše a akumulaci dešťové vody v blízkosti střešního vtoku usazeniny. Střecha je spádována ke střešním vtokům na limitním sklonu, přesto je možné vyhodnotit technický stav hydroizolační vrstvy jako dobrý. 16
17 7. POSUDEK 7.1. Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C(návrhové hodnoty venkovní relativní vlhkosti 84%, Česka Lípa) Třída vnitřní vlhkosti 4. třída (vysoka vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti hodnotou 5% nastaveno v rámci výpočtu v programu Tepelná technika 1D. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d (mm) Součinitel tepelné vodivosti ʎ d (W/(m.K)) SBS modifikovaný asfaltový pás hydroizolační 4,4 mm 0,210 souvrství oxidovaných asfaltových pásů s různými hydroizolační ~ 22 mm 0,210 vložkami a ochranným reflexním nátěrem železobetonová stropní konstrukce nosná 150 mm 1,430 Vzduchová mezera Provětrávací ~ 150 mm 1,25 Tepelná izolace z minerální plsti Tepelná izolace ~ 200 mm 0,064 železobetonová stropní konstrukce nosná 150 mm 1, Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Aktivní Vnitřní povrchová teplota požadována hodnota teplotního faktoru 0,808 (14,10) vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Mev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Původní 0,25! 0,0 (+) Aktivní (+) 0, 940 (17,9) (+)! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení 17
18 Hodnocení stávajícího tepelně technického stavu střechy Střecha je definována jako dvouplášťová, slabě větraná. Pro vypočet součinitele prostupu tepla a vnitřní povrchové teploty byl dle ČSN EN ISO 6946 článek uvažován tepelný odpor části konstrukce mezi vzduchovou vrstvou a vnějším prostředím do hodnoty 0,15 (m 2.K/W). Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [7] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy nedochází výpočtově ke kondenzaci vodních par. Vypočtená roční bilance zkondenzované vlhkosti je aktivní, výpočtově nedochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy Hodnoceni vypočtených hodnot otevřené vzduchové vrstvy Posouzení větrání bylo provedeno dle požadavků ČSN [7] článek 6.3 pro stav bezvětří. Ve vzduchové vrstvě dochází výpočtově ke kondenzaci na vnitřním povrchu vnějšího pláště a v proudícím vzduchu. Relativní vlhkost v proudícího vzduchu je vyšší než 90%. Vzduchová mezera nevyhoví požadavkům ČSN [7] Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN Střecha objektu vyžaduje kompletní zateplení. 2. Ve střešní konstrukci nedochází ke kondenzaci vodní páry. Sondami provedenými během průzkumu se toto prokázalo, napříč jednotlivými vrstvami střešního pláště nebyla zjištěna vlhkost. Bilance kondenzace vodních par je aktivní. 3. Stav vrchního asfaltového pásu s posypem je v ploše střechy dobrý. Lokálně byly v některých detailech a v ploše nalezeny hydroizolační netěsnosti. 4. Sklon střechy v ploše je 1% - 2 %, což je na hranici doporučení normy ČSN , která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovnosti ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v případných místech defektu hydroizolačního systému. Drobné nerovnosti budou vyspraveny. 5. Doporučujeme provést kontrolu všech tlumících komor VZT. Vnitřní prostor tlumici odpadního potrubí a prostupů potrubí střešním pláštěm může teplý vlhký odpadní vzduch kondenzovat ve vzduchové vrstvě a na spodní hraně horního pláště. Je nutné vzduchovou vrstvu střechy a prostor tlumících komor vzduchotěsně oddělit. 6. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh obnovy střechy. 7. Je potřeba vyčistit naplaveniny u střešního vtoku tak, aby byl zajištěn bezproblémový odtok srážkové vody, v rámci navýšení střešní konstrukce o izolant bude provedeno prodloužení stávajícího střešního vtoku. 8. Kotvení tepelného izolantu bude provedeno do vrchního betonového panelu horního střešního pláště střechy. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Hydroizolační plášť objektu je v dobrém technickém stavu. Předkládaný posudek neřeší střešní konstrukci z hlediska stavebně technického, ale pouze z hlediska tepelně technického z důvodu výpočtově nevyhovující zjištěné hodnoty součinitele prostupu tepla střešní skladby požadavkům ČSN Z toho důvodu je navržena varianta se zateplením střechy, pro splnění požadovaných hodnot součinitele prostupu tepla. Střecha bude zbavena provětrávání a je uvažována jako jednoplášťová střecha. Výpočtově jsou navrženy tloušťky izolantu s ohledem na požadovanou hodnotu a doporučenou hodnotu součinitele prostupu tepla. 18
19 Tloušťku tepelné izolace stanovenou s ohledem na minimální požadovaný součinitel teplené vodivosti nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: 1. Zatepleni atik. Tloušťka tepelné izolace bude stanovena na základě tepelnětechnického výpočtu. 2. Kontrola vzduchotěsného provedeni prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. V případě potřeby utěsnit např. PUR montážní pěnou, následně převařit přířezem asfaltového pasu. 3. Zatepleni železobetonového podstavce VZT komor a ventilátorových komor. Tloušťka tepelné izolace bude stanovena na základě výpočtu (minimálně stejná jako v ploše střechy). 4. Případné nerovnosti a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem, resp. pomoci rozháněcích klínů. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pasu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položeni a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pasem (přesahy vzájemně svařeny). 5. Plnoplošné navaření vrchního SBS modifikovaného asfaltového pasu s kombinovanou vložkou a hrubozrnným ochranným posypem. 6. Uzavření větracích otvorů v atice objektu. Zásah bude proveden po zateplení střechy a zateplení atikového panelu. 7. Dřevěnými přířezy, nebo nadezděním z tepelně izolačních cihel (pěnosilikátových cihel) bude navýšena atika bytového domu 8. Bude provedeno zateplení obvodových konstrukcí strojovny výtahu, bude použit fasádní polystyren v tl. 120 mm se systémovou omítkou, zateplení bude provedeno v souladu se systémem ETICS 10.Dveře do strojovny budou vymaněny za nové plastové, dveře plné s FAB vložkou, stávající plastové okno s tepelně izolačním zasklením, součinitel prostupu tepla U=1,1 W/m 2 K včetně provedení klempířských prvků bude ponecháno 10.Bude provedeno zateplení střechy strojovny, použit stejný tepelný izolant jako v ploše hlavní střešní roviny ve stejné tloušťce, včetně klempířských prvků. 11.Spády střešní roviny budou zachovány. 12.Budou osazeny nové anténní prostupy střešní rovinou (TOPWET) 13.Budou osazeny nové střešní vpusti (TOPWET) Návrh nove skladby střešního pláště Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a 4,4 mm VRSTVA ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky * 40 mm splňuje požadovanou hodnotu 200 mm splňuje doporučenou hodnotu (např. EJOT FDD 50xdl), spád desek min. 1 % OPRAVENÁ souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS 26,4 mm VRSTVA modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) PŮVODNI Uzavřená vzduchová mazera 150 mm VRSTVY PE fólie 1 mm Tepelná izolace minerální plsť 200 mm stropní železobetonový panel 150 mm * Počet kotevních prvků bude stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. ** Tloušťka tepelné izolace vyhoví na doporučené hodnoty požadavků ČSN
20 8.3. Postup provádění 1. Demontuje se stávající bleskosvod a stávající klempířské konstrukce 2. Vzhledem k navýšení střešního souvrství je potřeba zvětšit výšku atiky po obvodě střechy. Z důvodu eliminace tepelného mostu doporučujeme atiku navýšit tepelněizolačním zdivem (např. Plynosilikát), nebo přířezem EPS / XPS a deskou OSB. Další variantou vyřešení ukončení střechy u atiky je použití plechového prvku UNIDEK. 3. Hydroizolace z plochy střechy bude na konstrukci atiky vytažena přes náběhové klíny až na korunu atiky a ukončena navařením na plechovou závětrnou lištu. Přesah lišty bude cca 30 mm směrem před fasádu objektu. Závětrná lišta bude z pozinkovaného plechu. Alternativně lze navýšit atiky. Spád koruny atiky by měl byt min. 3 (5,24%) do střešní roviny. 4. Hydroizolace musí být na všechny prostupující konstrukce vytažena do výšky min. 150 mm nad novou střešní rovinu. 5. Bude provedena kontrola tlumících komor VZT. Doporučujeme tlumící komory zateplit a provést hydroizolaci dna navařením asfaltového pásu s vytažením na stěny. Doporučujeme zateplit ventilátorové komory. 6. Prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pásu s nenasákavou vložkou, odstraněni nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m). 7. Položení a připevněni kompletizovaných spádových tepelněizolačnich dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pasem (POLYDEK EPS 100S G200 S40). Desky se kladou na vazbu a mechanicky se ukotvi do nosného střešního betonového panelu. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek pořídí si zhotovitel. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Spád desek doporučujeme zvolit tak, aby výsledný spád souvrství byl alespoň Přesahy pasů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. 9. Montáž nových klempířských konstrukci (prvky z plechu je třeba před navařením vrchního pasu napenetrovat asfaltovým lakem (např. DEKPRIMER). 10. Osazení systémových vtoků (např. GULLYDEK, TOPWET). Vtoky budou systémové s integrovaným límcem z asfaltového pasu. Na těleso vtoku bude napojena parozábrana stávající hydroizolační vrstva, na těleso nástavce pak hlavni hydroizolace střechy. Vtoky budou opatřeny ochrannou mřížkou zabraňující zaneseni vtoku 11. Provedou se nové komínky odvětráni splaškové kanalizace 12. Celoplošné navaření vrchního asfaltového SBS modifikovaného pasu min. tl. 4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) 13. Montáž klempířských konstrukcí 14. Montáž hromosvodné ochrany včetně revizní zprávy, patky osadit na podložky 15. Uzavření větracích otvorů (např. vyplněni PUR pěnou) 16. Zateplení atikového panelu ze strany exteriéru a zateplení strojovny výtahů (např. ETICS) 17. Navýšení ocelové chráničky vedení slaboproudých kabelů na střechu pomocí převlečné trubky s povrchovou úpravou žárový pozink 18. Úprava kotvení a povrchová úprava stávajícího anténního stožáru (povrchová úprava žárový pozink) 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). výpočtová teplota vnitřního vzduchu 21 0 C relativní vlhkost vnitřního vzduchu 50% 20
21 výpočtová venkovní teplota Třída vnitřní vlhkosti C (návrhová hodnota teploty venkovního vzduchu v České Lípě při reaktivní vlhkosti vzduchu 84%) 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti o hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota Hodnota Požadovaná Doporučená Součinitel prostupu tepla u N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Tlumené vytápěni s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,10 a nebo 3% plošné hmotnosti materiálu AKTIVNÍ 0,808 (14,10) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) Varianta skladby Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzova né vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] (nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení tl. 40 mm 0,18 (+) 0,0 (+) aktivní (+) 0,956 (18,50) nekondenzuje (+) + tl. 200 mm 0,10 (x) 0,0 (+) aktivní (+) 0,976 (19,10) nekondenzuje (+) x +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Vypočtené hodnoty součinitele prostupu tepla navržených variant skladeb střechy vyhovují požadovaným (pro tl. izolantu 40 mm) a doporučeným (pro tl. izolantu 200 mm) hodnotám ČSN Výpočtově v navržených skladbách nedochází ke kondenzaci vodní páry, roční bilance vlhkosti je výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovuji požadavku ČSN Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťku tepelné izolace navržené v tomto posudku. Pro zajištění doporučené hodnoty součinitele prostupu tepla u [W/(m 2.K)] je nutné izolovat střešní plášť izolantem tl. 200 mm. 21
22 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešení asfaltové hydroizolace - ukončeni štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pasem, řešeni s profilem UNIDEK Schéma řešení asfaltové hydroizolace při alternativě zvýšeni atiky, střecha zateplena dílci s nakašírovaným asfaltovým pasem, atika nadezděna pěnosilikátovou tvárnicí 22
23 Schéma řešeni asfaltové hydroizolace na prostupující stěnu (vylez, komínová tělesa, návaznost na svislou stěnu sousedního objektu), střecha zateplena dílci s nakašírovaným asfaltovým pasem 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukci po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu, použité detaily jsou pouze informativní. 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ Střecha je koncipována jako nepochůzí, přístup na střechu může byt umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy, nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: - minimálně 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace nebo jiné deformace hydroizolační vrstvy - alespoň 1x ročně provést kontrolu stavu detailů (návaznost prostupujících konstrukcí), tmeleni, zaměřit se na riziko odtrženi tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. - alespoň 4 x ročně kontrolovat průchodnost odvodňovacích prvků 23
