1 Zakázka číslo: MoP Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Vladimírská Česká Lípa Zpracováno v období: březen 2014 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Okraje střechy Komory VZT Střešní výlez Odvodnění střechy Větrání střechy Prostupy střechou Hromosvodná ochrana objektu POSUDEK Tepelně-technické posouzení stávající skladby střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...18 Strana 2/18

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku Plochá dvouplášťová střecha panelového bytového domu v ul. Vladimírská , Česká Lípa 1.2. Úkol odborného posudku Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření 1.3. Objednatel odborného posudku OSBD Česká Lípa Zpracovatel odborného posudku, znalecký ústav 1.4. Barvířská Česká Lípa Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: kontaktní osoba: Pavel Císař tel.: cisar@osbd.cz IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Vypracoval Ing. Peter Monos 1.6. Kontroloval Ing. David Tesař 1.7. Zpracováno v období březen 2014 Strana 3/18

4 [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] NÁLEZ Podklady Nabídka služeb č. D a objednávka ze dne Průzkum objektu provedený dne Fotodokumentace pořízená při průzkumu [2]. Sondy do skladby střechy provedené při průzkumu [2]. ČSN Navrhování střech Základní ustanovení. ČSN P Hydroizolace staveb Základní ustanovení. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. ČSN Tepelná ochrana budov. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. ČSN Navrhování klempířských konstrukcí. ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy panelového bytového domu v ulici Vladimírská , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S foto /1/ Pohled na předmětný objekt 2.3. foto /2/ Situace s vyznačeným objektem Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Ing. Peter Monos a Ing. Daniel Mašlár Stručný popis objektu a střechy Jedná se o objekt bytového domu (foto /1/ ) z 80. let minulého století jako jeden z objektů systémové výstavby panelových domů. Objekt se nachází na sídlišti v severovýchodní části města (foto /2/ ). Podélná osa objektu je orientována vzhledem ke světovým stranám severozápad jihovýchod. Hlavní vstup do objektu je situován na jihozápadní straně v úrovni 1.NP. Objekt se Strana 4/18

5 skládá ze dvou sekcí a má osm nadzemních podlaží a částečně pod terén zapuštěný suterén. Půdorysné rozměry objektu jsou cca 30,4x11 m. Nosnou konstrukci objektu tvoří soustava příčných nosných stěn a vodorovných stropních panelů. Štíty i průčelí tvoří sendvičové železobetonové nosné stěny. Štítové stěny již v minulosti byly zatepleny vnějším kontaktním zateplovacím systémem. foto /3/ Pohled na plochou střechu foto /4/ Pohled na plochou střechu Střecha objektu (foto /3/, foto /4/ ) je koncipovaná jako plochá dvouplášťová s provětrávanou vzduchovou vrstvou. Na spodním plášti se nachází vrstva tepelné izolace ze skleněných vláken. Nosnou část horního pláště tvoří železobetonový panel, na kterém je provedena původní povlaková hydroizolační vrstva ze souvrství oxidovaných asfaltových pásů. Střecha je spádována pouze kolmo od atik ke středu střechy ke vtokům v mírném spádu cca 0,5 až 1 %. Cca před 12-ti lety bylo provedeno dodatečné zateplení horního pláště deskami z pěnového polystyrenu a byla provedena nová povlaková krytina z dvou asfaltových pásů. Střecha je odvodněna dvěma střešními vtoky. Nad rovinu střechy vystupují instalační komory, výlezy na střechu a anténní stožár (Obr. /1/). Obr. /1/ Schéma půdorysu střechy Strana 5/18

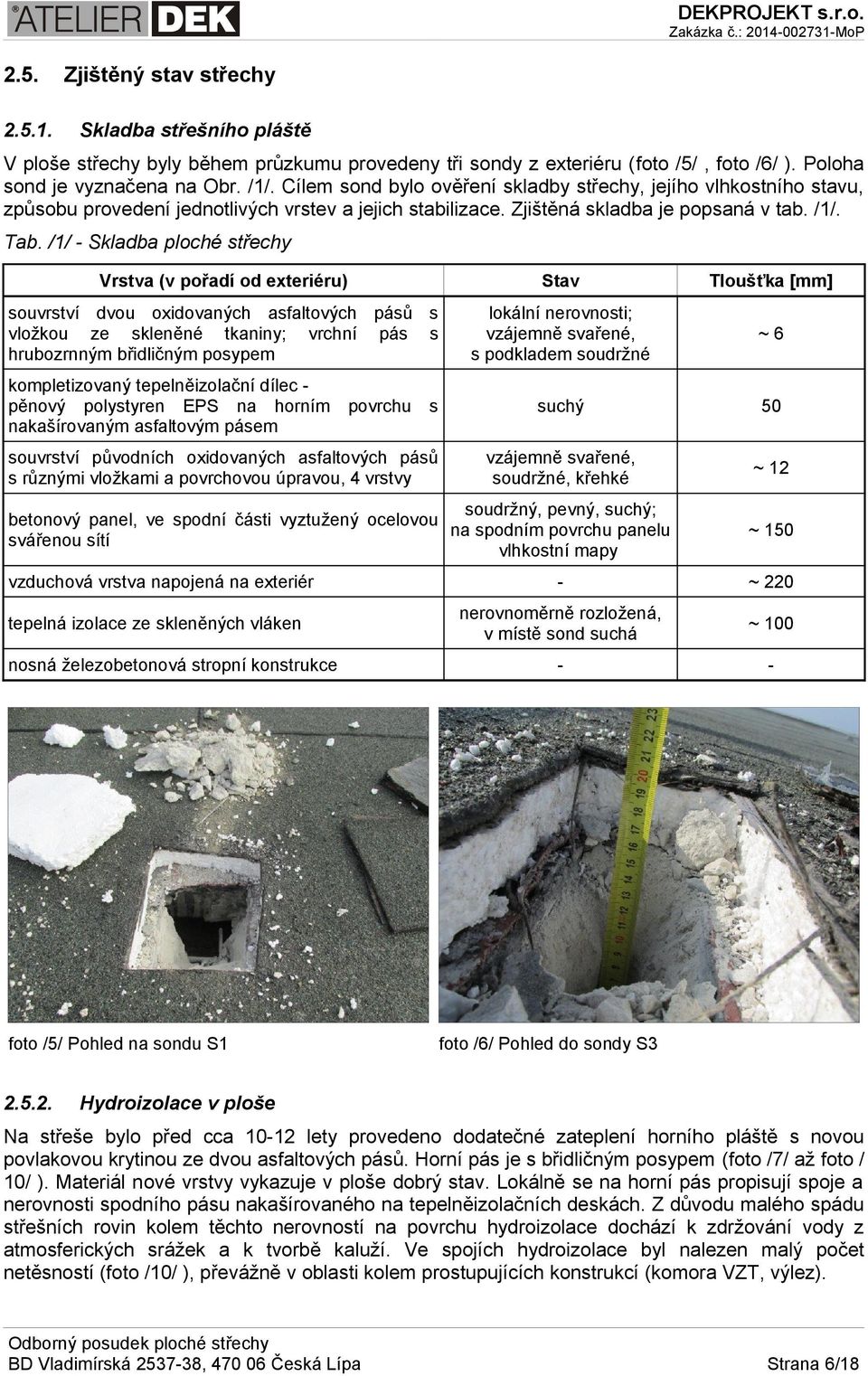

6 Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly během průzkumu provedeny tři sondy z exteriéru (foto /5/, foto /6/ ). Poloha sond je vyznačena na Obr. /1/. Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu, způsobu provedení jednotlivých vrstev a jejich stabilizace. Zjištěná skladba je popsaná v tab. /1/. Tab. /1/ - Skladba ploché střechy Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] souvrství dvou oxidovaných asfaltových pásů s vložkou ze skleněné tkaniny; vrchní pás s hrubozrnným břidličným posypem lokální nerovnosti; vzájemně svařené, s podkladem soudržné ~6 suchý 50 vzájemně svařené, soudržné, křehké ~ 12 kompletizovaný tepelněizolační dílec pěnový polystyren EPS na horním nakašírovaným asfaltovým pásem povrchu s souvrství původních oxidovaných asfaltových pásů s různými vložkami a povrchovou úpravou, 4 vrstvy soudržný, pevný, suchý; betonový panel, ve spodní části vyztužený ocelovou na spodním povrchu panelu svářenou sítí vlhkostní mapy ~ 150 vzduchová vrstva napojená na exteriér - ~ 220 nerovnoměrně rozložená, v místě sond suchá ~ tepelná izolace ze skleněných vláken nosná železobetonová stropní konstrukce foto /5/ Pohled na sondu S foto /6/ Pohled do sondy S3 Hydroizolace v ploše Na střeše bylo před cca lety provedeno dodatečné zateplení horního pláště s novou povlakovou krytinou ze dvou asfaltových pásů. Horní pás je s břidličným posypem (foto /7/ až foto / 10/ ). Materiál nové vrstvy vykazuje v ploše dobrý stav. Lokálně se na horní pás propisují spoje a nerovnosti spodního pásu nakašírovaného na tepelněizolačních deskách. Z důvodu malého spádu střešních rovin kolem těchto nerovností na povrchu hydroizolace dochází k zdržování vody z atmosferických srážek a k tvorbě kaluží. Ve spojích hydroizolace byl nalezen malý počet netěsností (foto /10/ ), převážně v oblasti kolem prostupujících konstrukcí (komora VZT, výlez). Strana 6/18

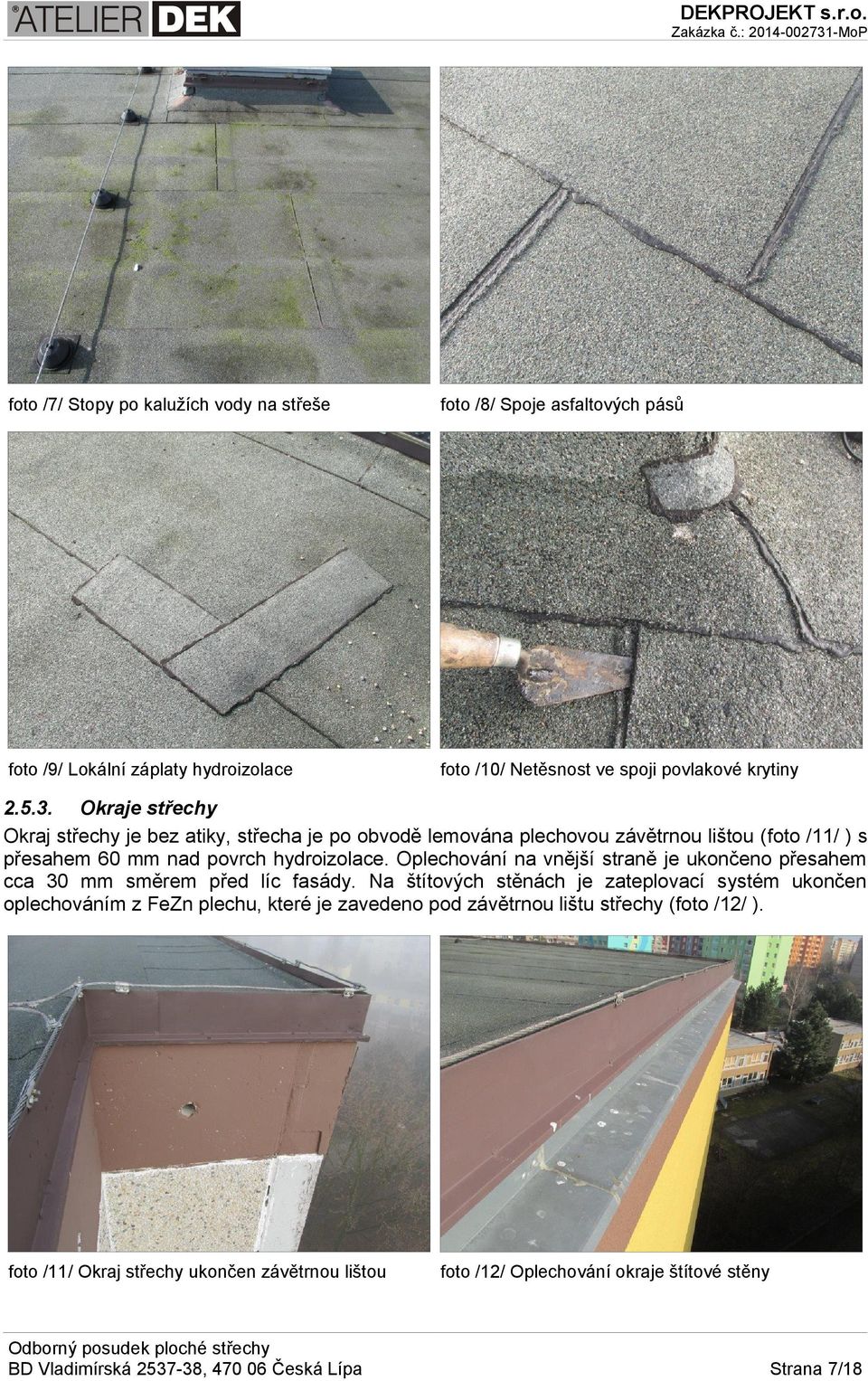

7 foto /7/ Stopy po kalužích vody na střeše foto /8/ Spoje asfaltových pásů foto /9/ Lokální záplaty hydroizolace foto /10/ Netěsnost ve spoji povlakové krytiny Okraje střechy Okraj střechy je bez atiky, střecha je po obvodě lemována plechovou závětrnou lištou (foto /11/ ) s přesahem 60 mm nad povrch hydroizolace. Oplechování na vnější straně je ukončeno přesahem cca 30 mm směrem před líc fasády. Na štítových stěnách je zateplovací systém ukončen oplechováním z FeZn plechu, které je zavedeno pod závětrnou lištu střechy (foto /12/ ). foto /11/ Okraj střechy ukončen závětrnou lištou foto /12/ Oplechování okraje štítové stěny Strana 7/18

8 Komory VZT Komory pro odvětrání instalačních šachet bytového domu (foto /13/ ) jsou železobetonové, jsou zastřešeny betonovou krycí deskou. Prostor komory VZT je ve vzduchové vrstvě střešní skladby omezen železobetonovou konstrukcí. Do komory vyúsťují dva plechové větrací potrubí a potrubí kanalizace (foto /15/ ). Pro odvod odpadního vzduchu slouží obdélníkové otvory na stěnách kryté kovovými žaluziemi. Plastový odvětrávací komínek kanalizace DN 100 prostupuje stěnou ve výšce cca 450 mm nad plochou střechy. Na stěny komory z vnitřní strany je natavena asfaltová lepenka. Hydroizolace z plochy střechy je vytažena na stěny komory. Na stěny a na krycí desku komor je nataven asfaltový pás s břidličným posypem. Pásy na stěně jsou ukončeny těsně pod krycí deskou bez přítlačné lišty, pásy na krycí desce jsou samostatně s přesahem přes okraje. Styk potrubí odvětrání kanalizace a asfaltových pásů na stěně komory je zatmelen (foto /14/ ). Tmel je tuhý, popraskaný. Lokálně kolem větracích žaluzií byly nalezeny netěsnosti v hydroizolaci. Lokálně byla shledána degradace krycí desky. foto /13/ Komora odvětrání instalační šachty foto /14/ Těsnění potrubí odvětrání kanalizace foto /15/ Pohled do komory odvětrání foto /16/ Střešní výlez Střešní výlez Přístup na střechu je umožněn z prostoru schodišť po žebřících výlezy. Výlezy jsou tvořeny betonovým základem výšky cca 200 mm zakrytým plechovým poklopem (foto /16/ ). Hydroizolace z plochy střechy je vytažena na stěny výlezu do výšky cca 140 mm a je ukončena pod plechovou přítlačnou lištou. Strana 8/18

9 Odvodnění střechy Střecha je odvodněna dvěma střešními vtoky (foto /17/ ), v každé sekci jedním. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Vtoky mají vnitřní průměr cca 80 mm. Jsou opatřeny ochranným košíkem pro zachytávání hrubých nečistot. Mřížky jsou přišroubovány k plechovému stabilizačnímu prvku (foto /18/ ). foto /17/ Střešní vtok s ochrannou mřížkou foto /18/ Střešní vtok a způsob stabilizace mřížky Větrání střechy Větrání vzduchové vrstvy proměnlivé výšky cca mm (foto /20/ ) je realizováno kruhovými otvory 70 mm á 600 mm v atikových panelech (foto /19/ ). Ve větracích otvorech nebyly shledány krycí mřížky (foto /15/). V zateplené štítové stěně nejsou větrací otvory. foto /19/ Větrací otvory v atikových panelech foto /20/ Pohled do vzduchové vrstvy (sonda S2) Prostupy střechou Na střeše se nachází stožár pro antény, který v součásnosti slouží jen pro uchycení jímače bleskosvodu. Stojan je tvořen ocelovou kruhovou tyčí, která je kotvena do železobetonových panelů. Hydroizolace je na stojan vytažena do výšky cca 150 mm (foto /21/ ) Hromosvodná ochrana objektu Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím na střeše. Vodič v ploše střechy je připevněn na plastových podkladcích vyplněných kačírkem uložených na přířezy asfaltových pásů (foto /22/ ), na okraji střechy je uchycen na závětrnou lištu. Strana 9/18

10 foto /21/ Anténní stožár foto /22/ Bleskosvod 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu Relativní vlhkost vnitřního vzduchu Výpočtová venkovní teplota Relativní vlhkost vnějšího vzduchu Třída vnitřní vlhkosti 21 C 50 % -15 C (návrhové hodnoty venkovního 84 % vzduchu, lokalita Česká Lípa) 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Plocha větracích otvorů vzduchové vrstvy je cca 900 mm2 na 1 m2 plochy střechy. Dle normy [8] lze tedy vzduchovou vrstvu střechy považovat za slabě větranou (od 500 mm 2 do 1500 mm2 včetně na každý m2 plochy povrchu střechy). Ve výpočtu je střecha chápána jako dvouplášťová střecha se slabě provětrávanou vzduchovou vrstvou. Strana 10/18

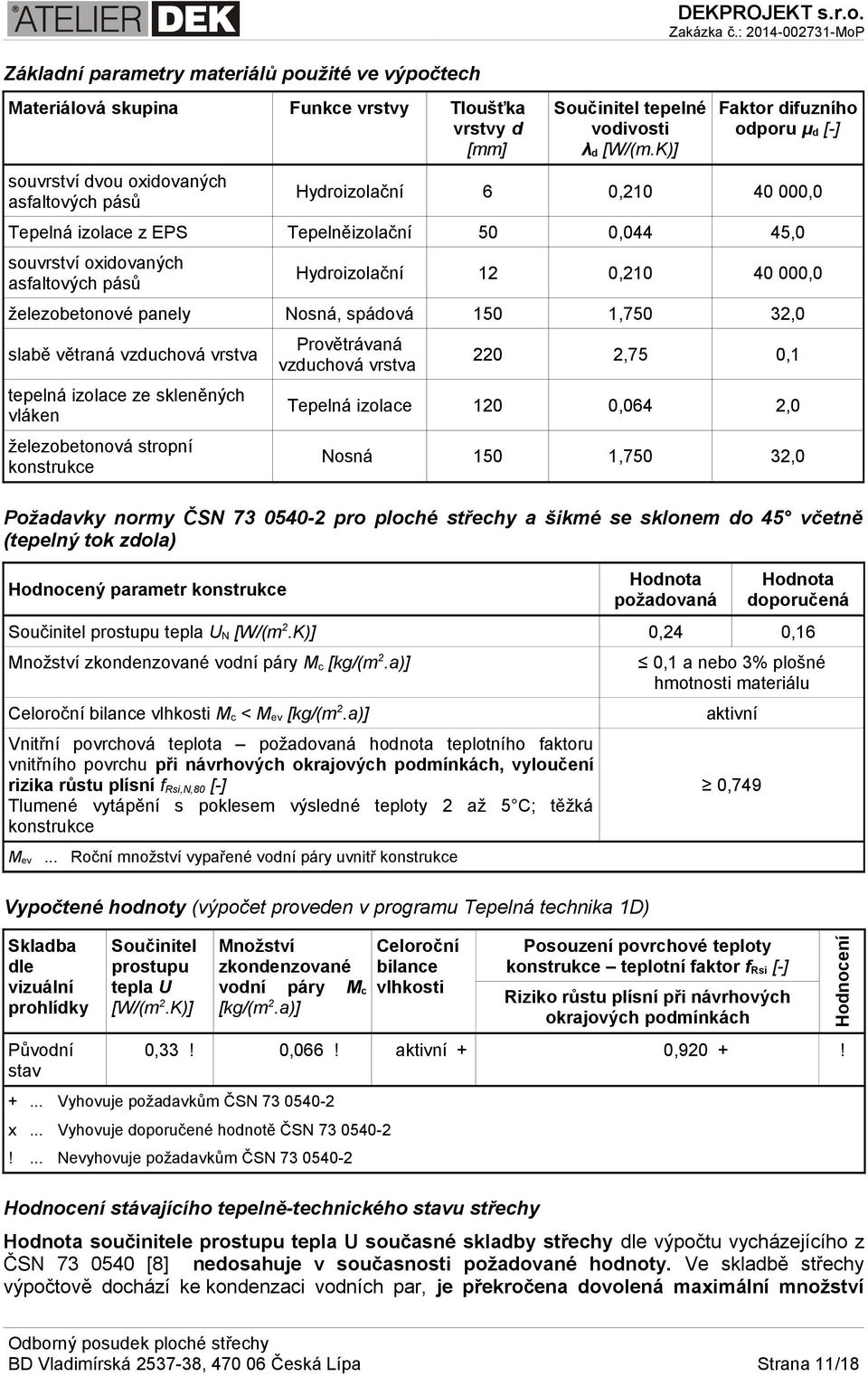

11 Základní parametry materiálů použité ve výpočtech Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] Hydroizolační 6 0, ,0 Tepelná izolace z EPS Tepelněizolační 50 0,044 45,0 souvrství oxidovaných asfaltových pásů Hydroizolační 12 0, ,0 železobetonové panely Nosná, spádová 150 1,750 32,0 Provětrávaná vzduchová vrstva 220 2,75 0,1 Tepelná izolace 120 0,064 2,0 Nosná 150 1,750 32,0 souvrství dvou oxidovaných asfaltových pásů slabě větraná vzduchová vrstva tepelná izolace ze skleněných vláken železobetonová stropní konstrukce Součinitel tepelné Faktor difuzního vodivosti odporu μd [-] λd [W/(m.K)] Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Součinitel prostupu tepla UN [W/(m2.K)] Množství zkondenzované vodní páry Mc [kg/(m2.a)] Hodnota požadovaná Hodnota doporučená 0,24 0,16 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti Mc < Mev [kg/(m2.a)] aktivní Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní frsi,n,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce 0,749 Mev... Roční množství vypařené vodní páry uvnitř konstrukce Skladba dle vizuální prohlídky Původní stav Součinitel prostupu tepla U [W/(m2.K)] 0,33! Množství Celoroční zkondenzované bilance vodní páry Mc vlhkosti [kg/(m2.a)] 0,066! Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] Riziko růstu plísní při návrhových okrajových podmínkách aktivní + 0,920 + Hodnocení Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D)! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně-technického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství Strana 11/18

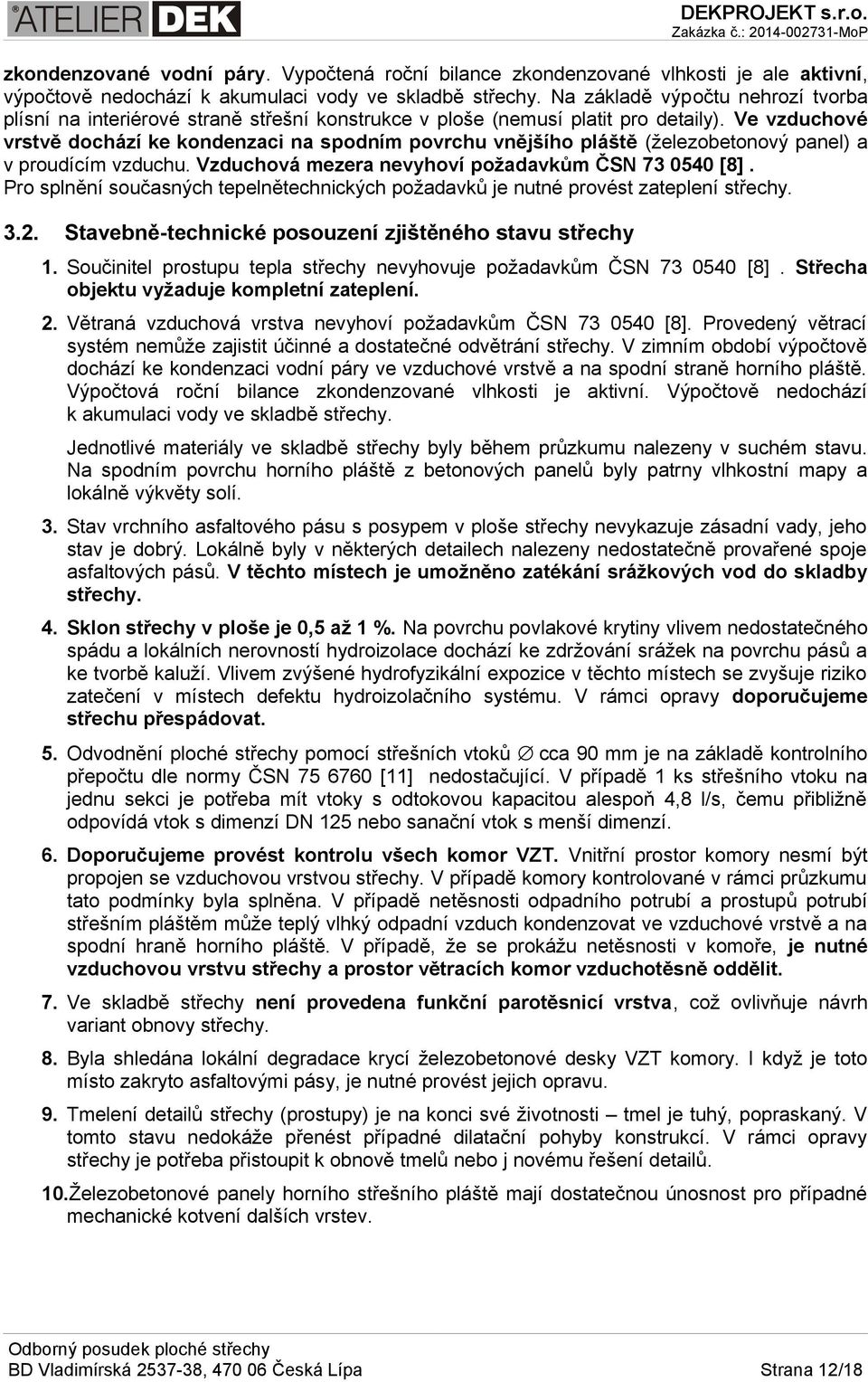

12 zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je ale aktivní, výpočtově nedochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Ve vzduchové vrstvě dochází ke kondenzaci na spodním povrchu vnějšího pláště (železobetonový panel) a v proudícím vzduchu. Vzduchová mezera nevyhoví požadavkům ČSN [8]. Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy Stavebně-technické posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Větraná vzduchová vrstva nevyhoví požadavkům ČSN [8]. Provedený větrací systém nemůže zajistit účinné a dostatečné odvětrání střechy. V zimním období výpočtově dochází ke kondenzaci vodní páry ve vzduchové vrstvě a na spodní straně horního pláště. Výpočtová roční bilance zkondenzované vlhkosti je aktivní. Výpočtově nedochází k akumulaci vody ve skladbě střechy. Jednotlivé materiály ve skladbě střechy byly během průzkumu nalezeny v suchém stavu. Na spodním povrchu horního pláště z betonových panelů byly patrny vlhkostní mapy a lokálně výkvěty solí. 3. Stav vrchního asfaltového pásu s posypem v ploše střechy nevykazuje zásadní vady, jeho stav je dobrý. Lokálně byly v některých detailech nalezeny nedostatečně provařené spoje asfaltových pásů. V těchto místech je umožněno zatékání srážkových vod do skladby střechy. 4. Sklon střechy v ploše je 0,5 až 1 %. Na povrchu povlakové krytiny vlivem nedostatečného spádu a lokálních nerovností hydroizolace dochází ke zdržování srážek na povrchu pásů a ke tvorbě kaluží. Vlivem zvýšené hydrofyzikální expozice v těchto místech se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. 5. Odvodnění ploché střechy pomocí střešních vtoků cca 90 mm je na základě kontrolního přepočtu dle normy ČSN [11] nedostačující. V případě 1 ks střešního vtoku na jednu sekci je potřeba mít vtoky s odtokovou kapacitou alespoň 4,8 l/s, čemu přibližně odpovídá vtok s dimenzí DN 125 nebo sanační vtok s menší dimenzí. 6. Doporučujeme provést kontrolu všech komor VZT. Vnitřní prostor komory nesmí být propojen se vzduchovou vrstvou střechy. V případě komory kontrolované v rámci průzkumu tato podmínky byla splněna. V případě netěsnosti odpadního potrubí a prostupů potrubí střešním pláštěm může teplý vlhký odpadní vzduch kondenzovat ve vzduchové vrstvě a na spodní hraně horního pláště. V případě, že se prokážu netěsnosti v komoře, je nutné vzduchovou vrstvu střechy a prostor větracích komor vzduchotěsně oddělit. 7. Ve skladbě střechy není provedena funkční parotěsnicí vrstva, což ovlivňuje návrh variant obnovy střechy. 8. Byla shledána lokální degradace krycí železobetonové desky VZT komory. I když je toto místo zakryto asfaltovými pásy, je nutné provést jejich opravu. 9. Tmelení detailů střechy (prostupy) je na konci své životnosti tmel je tuhý, popraskaný. V tomto stavu nedokáže přenést případné dilatační pohyby konstrukcí. V rámci opravy střechy je potřeba přistoupit k obnově tmelů nebo j novému řešení detailů. 10.Železobetonové panely horního střešního pláště mají dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. Strana 12/18

13 KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Střecha po opravě bude nadále koncipována jako plochá, nepochůzná. Je navržena varianta se zateplením střechy pro splnění tepelnětechnických požadavků normy [8]. Je uvažováno s převedením střechy z dvouplášťové slabě větrané na dvouplášťovou střechu s uzavřenou vzduchovou vrstvou. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! Uzavření větracích otvorů v atikových panelech je možné až po provedení zateplení atikového panelu (ideálně v rámci zateplení objektu provedením ETICS)! V rámci opravy střechy musí být provedena kontrola vzduchotěsného provedení prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. Vzduchová vrstva střechy a ani dutiny panelů tvořící horní plášť střechy nesmí být propojené s vnitřní částí instalační šachty (VZT komory)! Vzhledem k tomu, že spádování střechy je nedostatečné a nevyhoví normovým doporučením, bude provedeno přespádování střechy pomocí tepelněizolačních spádových klínů. Spád horního povrchu desek bude min. 2%. Dle požadavků objednatele je navrženo řešení s novou povlakovou krytinou z asfaltových pásů Návrh opravy střechy Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy v ploše i v místě napojení na prostupující konstrukce (komory VZT, výlezy). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Funkci parozábrany může plnit původní souvrství oxidovaných asfaltových pásů (na betonovém panelu). Položení a kotvení kompletizovaných spádových dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Spád desek bude min. 2 %. Zateplení podstavců VZT komor a střešních výlezů kompletizovanými dílci (viz výše) tl. 100 mm. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikované asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. Zateplení atikových panelů a uzavření větracích otvorů v atikových panelů. Vypočteného součinitele prostupu tepla dle kap větracích otvorů v atikovém panelu. střecha dosáhne až po uzavření Strana 13/18

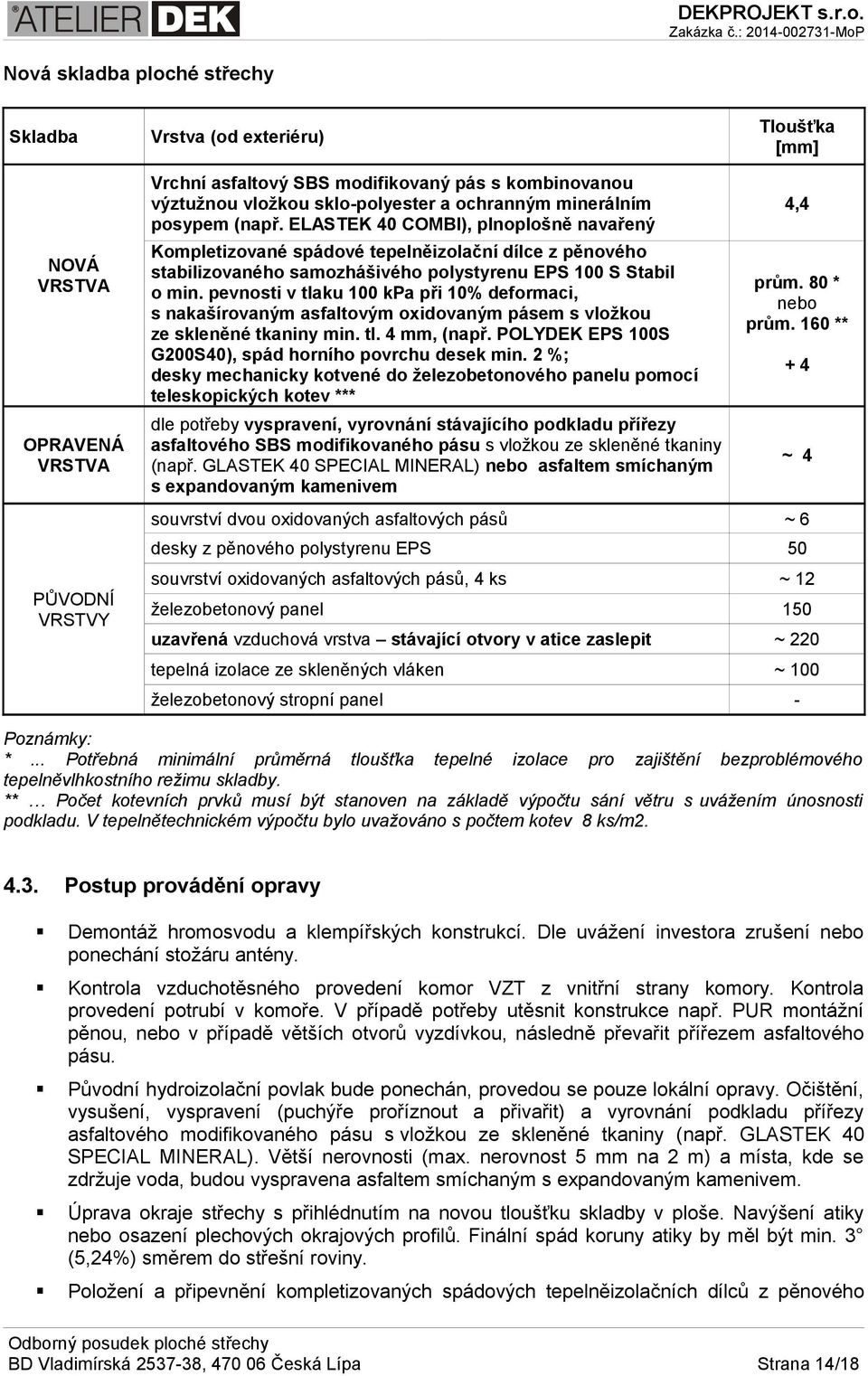

14 Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený NOVÁ VRSTVA OPRAVENÁ VRSTVA PŮVODNÍ VRSTVY Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4 mm, (např. POLYDEK EPS 100S G200S40), spád horního povrchu desek min. 2 %; desky mechanicky kotvené do železobetonového panelu pomocí teleskopických kotev *** Tloušťka [mm] 4,4 prům. 80 * nebo prům. 160 ** +4 dle potřeby vyspravení, vyrovnání stávajícího podkladu přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) nebo asfaltem smíchaným s expandovaným kamenivem ~ 4 souvrství dvou oxidovaných asfaltových pásů ~6 desky z pěnového polystyrenu EPS 50 souvrství oxidovaných asfaltových pásů, 4 ks ~ 12 železobetonový panel 150 uzavřená vzduchová vrstva stávající otvory v atice zaslepit ~ 220 tepelná izolace ze skleněných vláken ~ 100 železobetonový stropní panel - Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby. ** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání stožáru antény. Kontrola vzduchotěsného provedení komor VZT z vnitřní strany komory. Kontrola provedení potrubí v komoře. V případě potřeby utěsnit konstrukce např. PUR montážní pěnou, nebo v případě větších otvorů vyzdívkou, následně převařit přířezem asfaltového pásu. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Úprava okraje střechy s přihlédnutím na novou tloušťku skladby v ploše. Navýšení atiky nebo osazení plechových okrajových profilů. Finální spád koruny atiky by měl být min. 3 (5,24%) směrem do střešní roviny. Položení a připevnění kompletizovaných spádových tepelněizolačních dílců z pěnového Strana 14/18

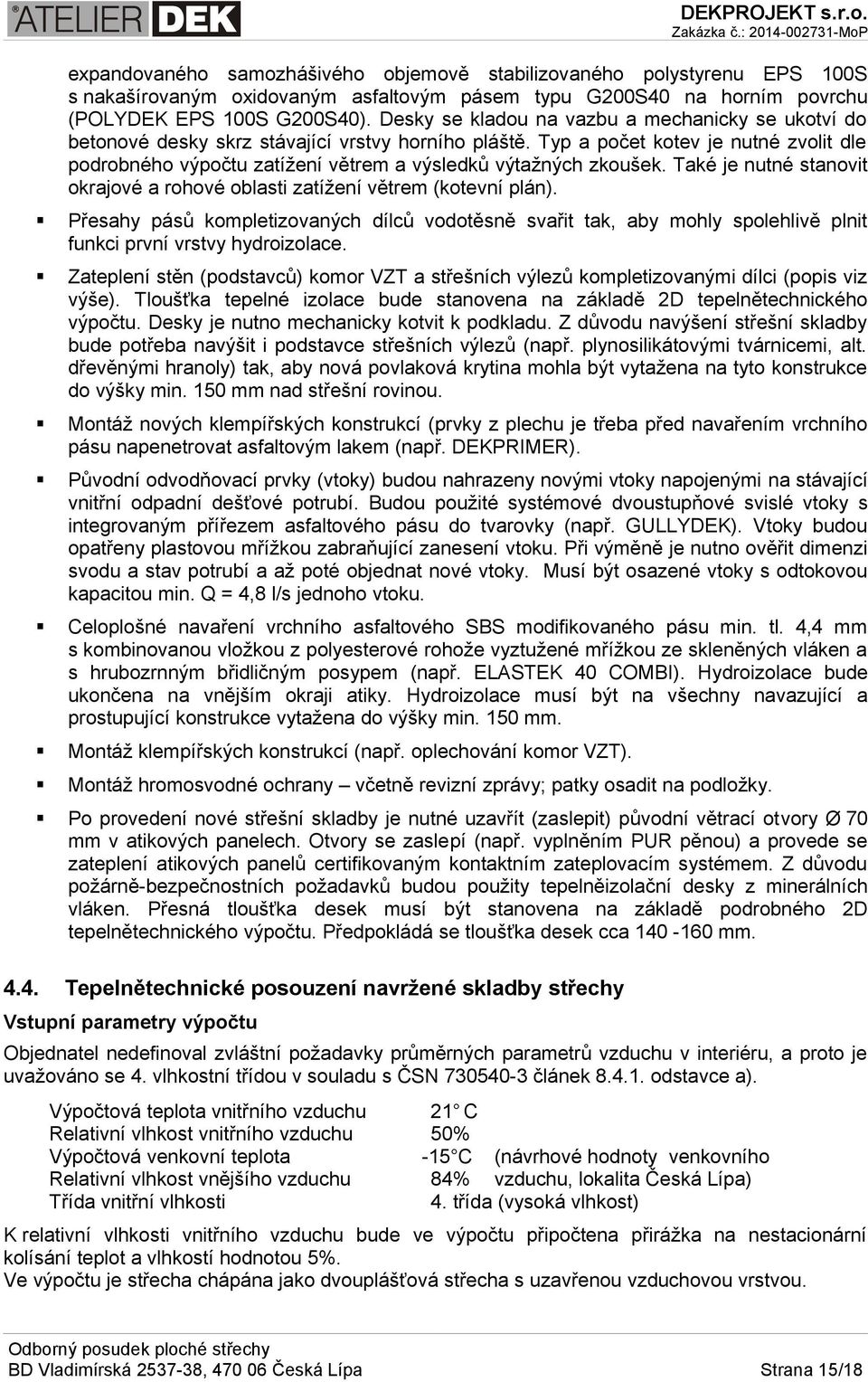

15 expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem typu G200S40 na horním povrchu (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky skrz stávající vrstvy horního pláště. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Zateplení stěn (podstavců) komor VZT a střešních výlezů kompletizovanými dílci (popis viz výše). Tloušťka tepelné izolace bude stanovena na základě 2D tepelnětechnického výpočtu. Desky je nutno mechanicky kotvit k podkladu. Z důvodu navýšení střešní skladby bude potřeba navýšit i podstavce střešních výlezů (např. plynosilikátovými tvárnicemi, alt. dřevěnými hranoly) tak, aby nová povlaková krytina mohla být vytažena na tyto konstrukce do výšky min. 150 mm nad střešní rovinou. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q = 4,8 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Hydroizolace bude ukončena na vnějším okraji atiky. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Montáž klempířských konstrukcí (např. oplechování komor VZT). Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky. Po provedení nové střešní skladby je nutné uzavřít (zaslepit) původní větrací otvory Ø 70 mm v atikových panelech. Otvory se zaslepí (např. vyplněním PUR pěnou) a provede se zateplení atikových panelů certifikovaným kontaktním zateplovacím systémem. Z důvodu požárně-bezpečnostních požadavků budou použity tepelněizolační desky z minerálních vláken. Přesná tloušťka desek musí být stanovena na základě podrobného 2D tepelnětechnického výpočtu. Předpokládá se tloušťka desek cca mm Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu Relativní vlhkost vnitřního vzduchu Výpočtová venkovní teplota Relativní vlhkost vnějšího vzduchu Třída vnitřní vlhkosti 21 C 50% -15 C (návrhové hodnoty venkovního 84% vzduchu, lokalita Česká Lípa) 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Ve výpočtu je střecha chápána jako dvouplášťová střecha s uzavřenou vzduchovou vrstvou. Strana 15/18

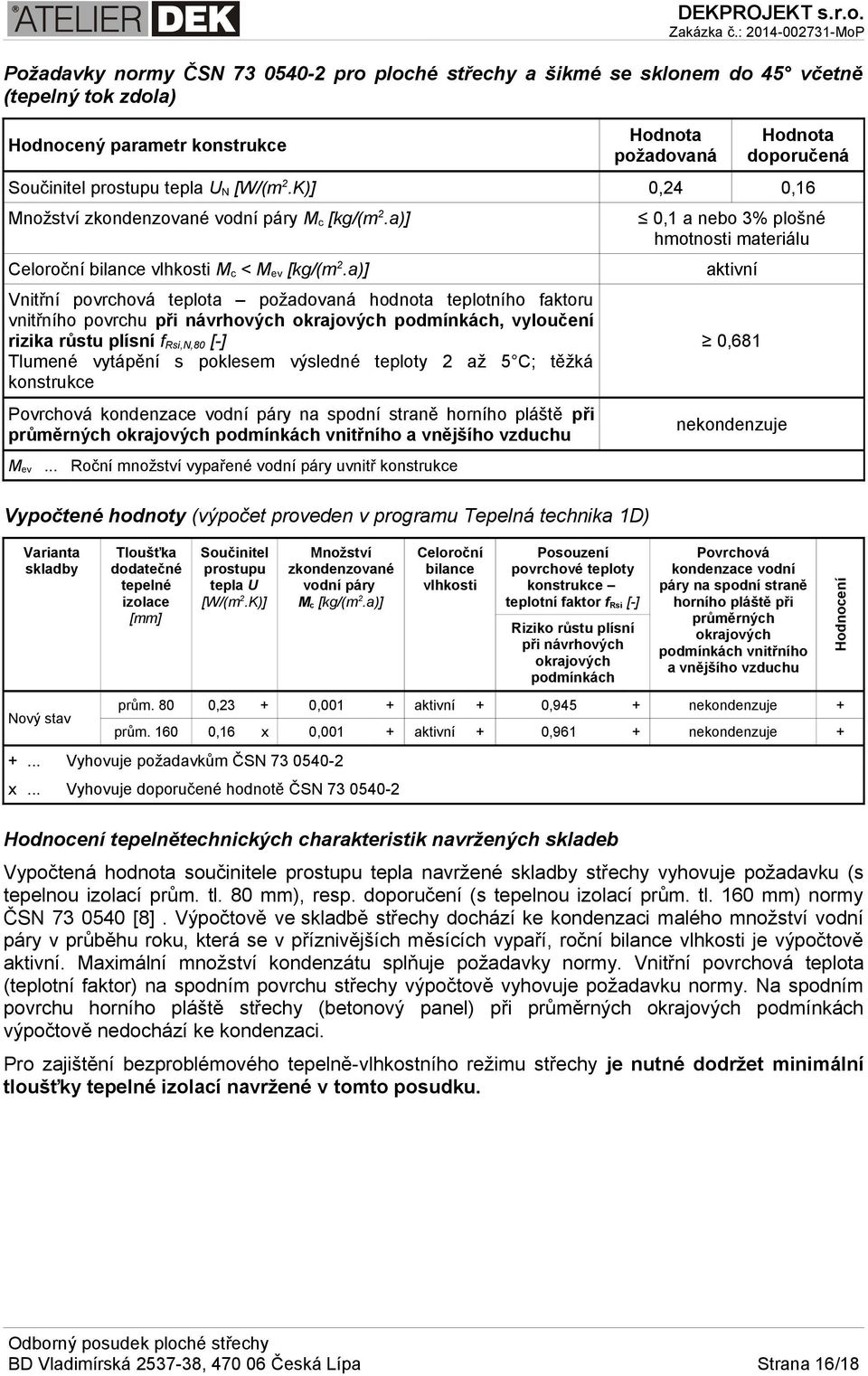

16 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená 0,24 0,16 Součinitel prostupu tepla UN [W/(m2.K)] 2 Množství zkondenzované vodní páry Mc [kg/(m.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti Mc < Mev [kg/(m2.a)] aktivní Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní frsi,n,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce 0,681 Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu nekondenzuje Mev... Roční množství vypařené vodní páry uvnitř konstrukce Varianta skladby Nový stav Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m2.K)] Množství zkondenzované vodní páry Mc [kg/(m2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) prům. 80 0,23 + 0,001 + aktivní + 0,945 + nekondenzuje + prům ,16 x 0,001 + aktivní + 0,961 + nekondenzuje Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje požadavku (s tepelnou izolací prům. tl. 80 mm), resp. doporučení (s tepelnou izolací prům. tl. 160 mm) normy ČSN [8]. Výpočtově ve skladbě střechy dochází ke kondenzaci malého množství vodní páry v průběhu roku, která se v příznivějších měsících vypaří, roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota (teplotní faktor) na spodním povrchu střechy výpočtově vyhovuje požadavku normy. Na spodním povrchu horního pláště střechy (betonový panel) při průměrných okrajových podmínkách výpočtově nedochází ke kondenzaci. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. Strana 16/18

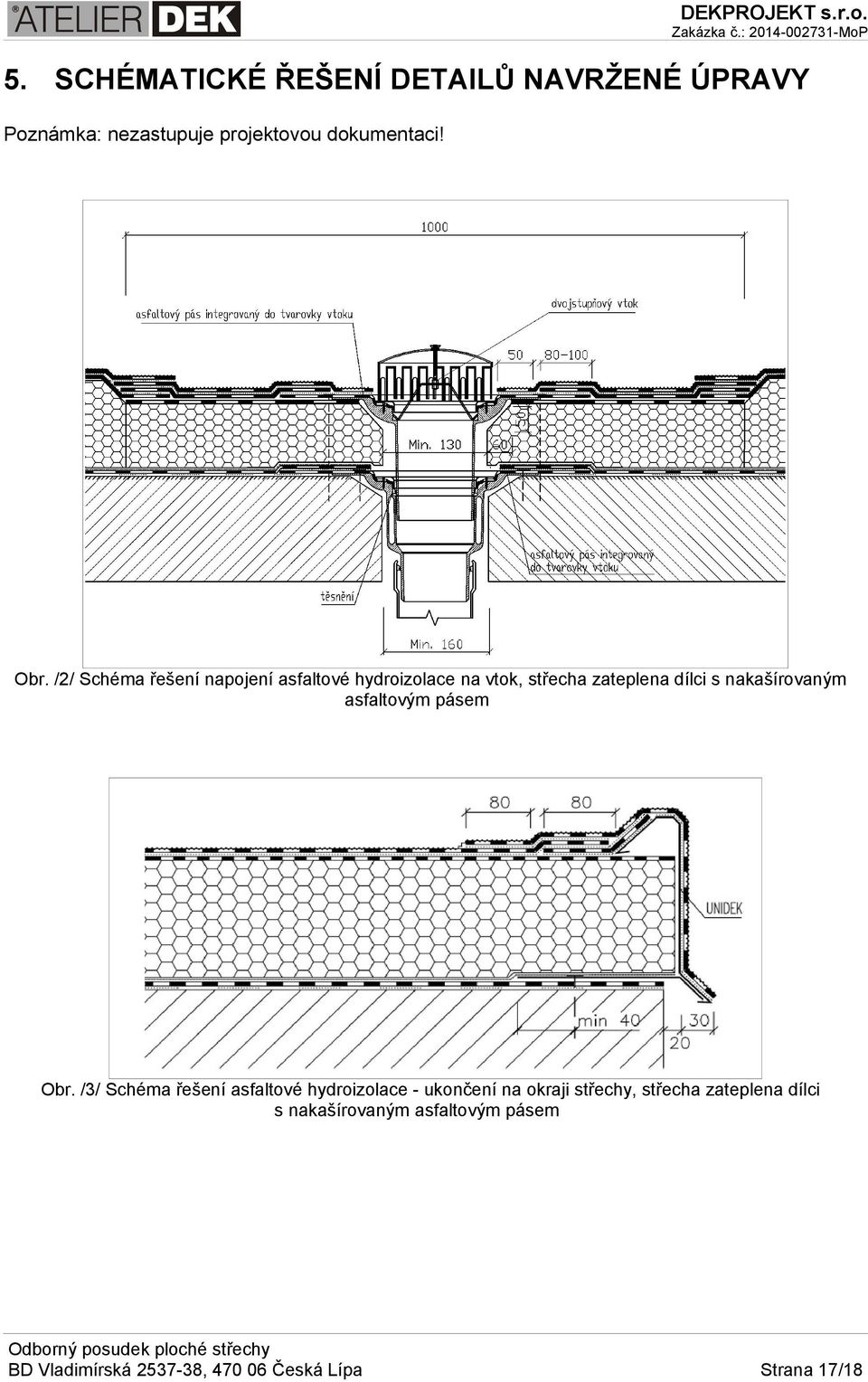

17 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ NAVRŽENÉ ÚPRAVY Poznámka: nezastupuje projektovou dokumentaci! Obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem Obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení na okraji střechy, střecha zateplena dílci s nakašírovaným asfaltovým pásem Strana 17/18

18 Obr. /4/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za Ing. Peter Monos tel.: peter.monos@dek-cz.com Strana 18/18
