1 ODBORNÝ POSUDEK 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Zadavatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Schvalil Zpracováno v období PODKLADY Podklady opatřené zhotovitelem posudku Podklady dodané objednatelem posudku POPIS PROHLÍDKY OBJEKTU POPIS PROBLÉMU NÁLEZ Stručný popis objektu Popis střechy Zjištěná skladba střechy Popis zjištěného stavu střechy Hydroizolace v ploše Atika Střešní vtoky Tlumící komory VZT a odvětrání kanalizace Větrací nástavce Výlezy na střechu Strojovna výtahů Hromosvodná soustava Větrání vzduchové vrstvy TEPELNĚ-TECHNICKÉ POSOUZENÍ SOUČASNÉHO STAVU Posouzení větrání dvouplášťové střechy Tepelně technické posouzení skladby Vstupní parametry výpočtu Požadavky normy ČSN (2005) pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty Hodnocení tepelně-technického stavu POSOUZENÍ ZJIŠTĚNÉHO STAVU STŘECHY NÁVRH NÁPRAVNÝCH OPATŘENÍ Varianta A SKLADBA (od exteriéru)...17 Strana 1/28

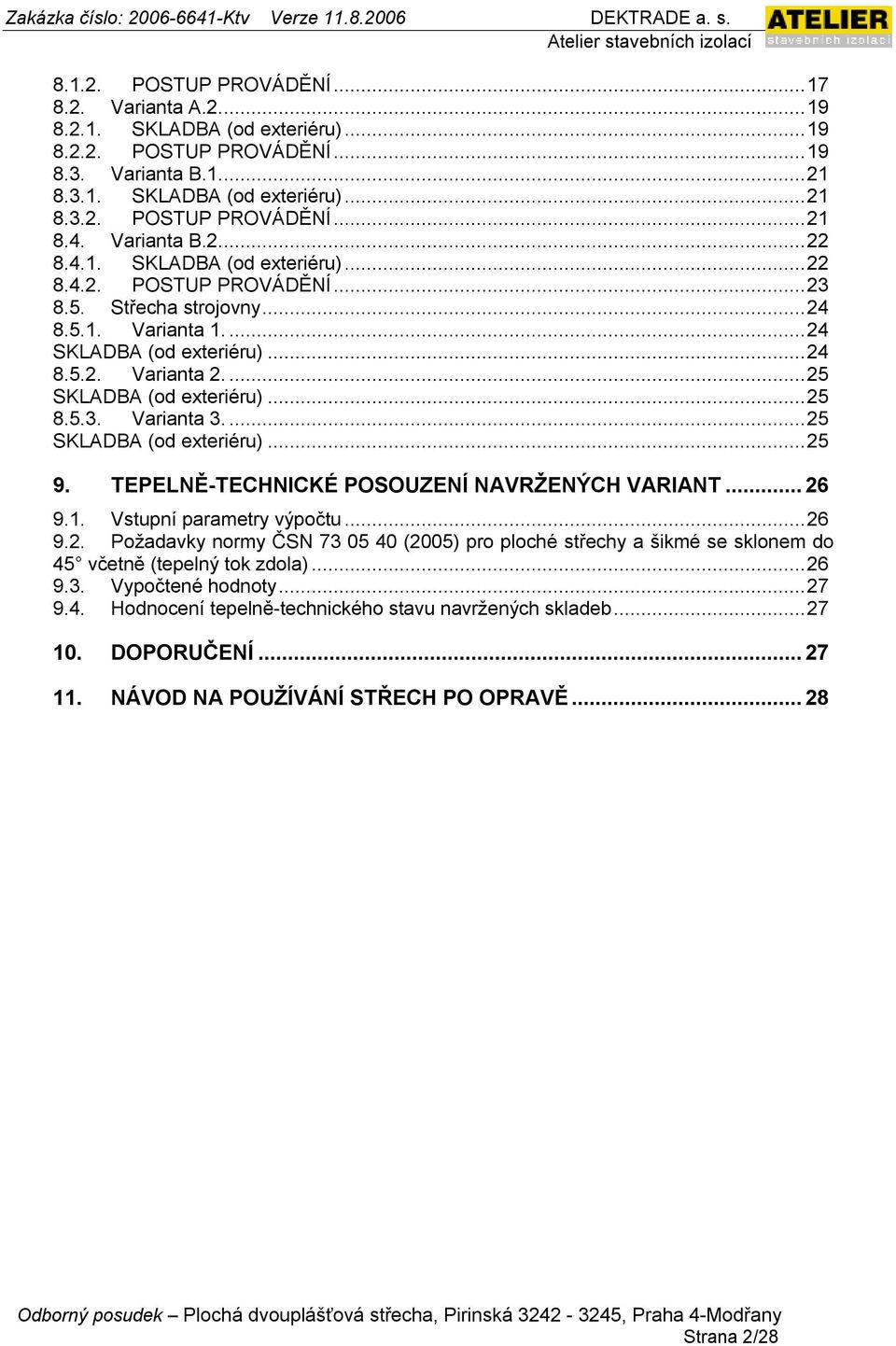

2 POSTUP PROVÁDĚNÍ Varianta A SKLADBA (od exteriéru) POSTUP PROVÁDĚNÍ Varianta B SKLADBA (od exteriéru) POSTUP PROVÁDĚNÍ Varianta B SKLADBA (od exteriéru) POSTUP PROVÁDĚNÍ Střecha strojovny Varianta SKLADBA (od exteriéru) Varianta SKLADBA (od exteriéru) Varianta SKLADBA (od exteriéru) TEPELNĚ-TECHNICKÉ POSOUZENÍ NAVRŽENÝCH VARIANT Vstupní parametry výpočtu Požadavky normy ČSN (2005) pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty Hodnocení tepelně-technického stavu navržených skladeb DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECH PO OPRAVĚ...28 Strana 2/28

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku 1.2. Úkol odborného posudku 1.3. Zadavatel odborného posudku Plochá dvouplášťová střecha bytového domu v ul. Pirinská , Praha 4 - Modřany Posouzení způsobu provedení současného stavu střechy, posouzení variant oprav a návrh optimálního řešení Společenství vlastníků jednotek Pirinská Pirinská 3242 IČO: Praha 4 kontaktní osoba: paní Dubská tel: Zpracovatel odborného posudku DEKTRADE a. s.. ATELIER STAVEBNÍCH IZOLACÍ Tiskařská 10/257 IČO: budova TTC TECHKOM DIČ: CZ CENTRUM Praha 10 bankovní spojení: tel.: KB Praha / 0100 fax: Vypracoval p. Evžen Kartavenkau 1.6. Kontroloval Ing. David Tesař 1.7. Schvalil 1.8. Zpracováno v období Ing. Jiří Tokar srpen 2006 Strana 3/28

4 2. PODKLADY 2.1. Podklady opatřené zhotovitelem posudku [1] Objednávka ze dne [2] ČSN Navrhování střech Základní ustanovení (1999) [3] ČSN P Hydroizolace staveb Základní ustanovení (2000) [4] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení (2000) [5] ČSN Hydroizolace staveb Sanace vlhkého zdiva (2000) [6] ČSN Klempířské práce stavební (1987) [7] ČSN Tepelná ochrana budov (2005) [8] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce - Tepelný odpor a součinitel prostupu tepla Výpočtová metoda (leden 2004) [9] ČSN EN ISO Tepelně vlhkostní chování stavebních konstrukcí a stavebních prvků - Vnitřní povrchová teplota pro vyloučení povrchové vlhkosti a kondenzace uvnitř konstrukce - Výpočtové metody (září 2002) [10] ČSN P ENV Zásady navrhování a zatížení konstrukcí -č Zatížení konstrukcí - Zatížení větrem (1997) [11] ČSN Požární bezpečnost staveb - nevýrobní objekty (prosinec 2000) [12] Místní šetření (viz. kap. 3), fotodokumentace, provedené sondy do střechy 2.2. Podklady dodané objednatelem posudku [13] Expertní posudek výskytu plísní vypracovaný znaleckou a expertní kanceláři ing. Ladislava Bukovského pod číslem zakázky (leden 2000) [14] Zhodnocení technického stavu střešní konstrukce vypracované ing. Petrem Algerem (GABBIANO s.r.o.) (22. května 2006) [15] Projekt dvoupláštové dřevěné střechy zpracovaný Pražským projektovým ústavem pod číslem zakázky (duben 1982) 3. POPIS PROHLÍDKY OBJEKTU První prohlídka objektu proběhla dne za účasti: Ing. David Tesař, p. Evžen Kartavenkau -, technické středisko DEKTRADE a.s. Další prohlídka se uskutečnila za účasti: p.evžen Kartavenkau -, technické středisko DEKTRADE a.s. Byla provedena vizuální kontrola střechy, skladba střechy byla ověřena sondami a pořízena fotodokumentace, jejíž část je přiložena v tomto posudku. 4. POPIS PROBLÉMU Na střeše vznikají hydroizolační defekty, do střechy lokálně zatéká. V interiéru se tvoří plísně. 5. NÁLEZ 5.1. Stručný popis objektu Jedná se o panelový dům s účelovým využitím pro trvalý pobyt osob /1/. Objekt má osm nadzemních podlaží a částečně zapuštěný suterén pod okolní terén. Objekt se sestává ze čtyř vchodových sekcí tvořících dva dilatační celky. Strana 4/28

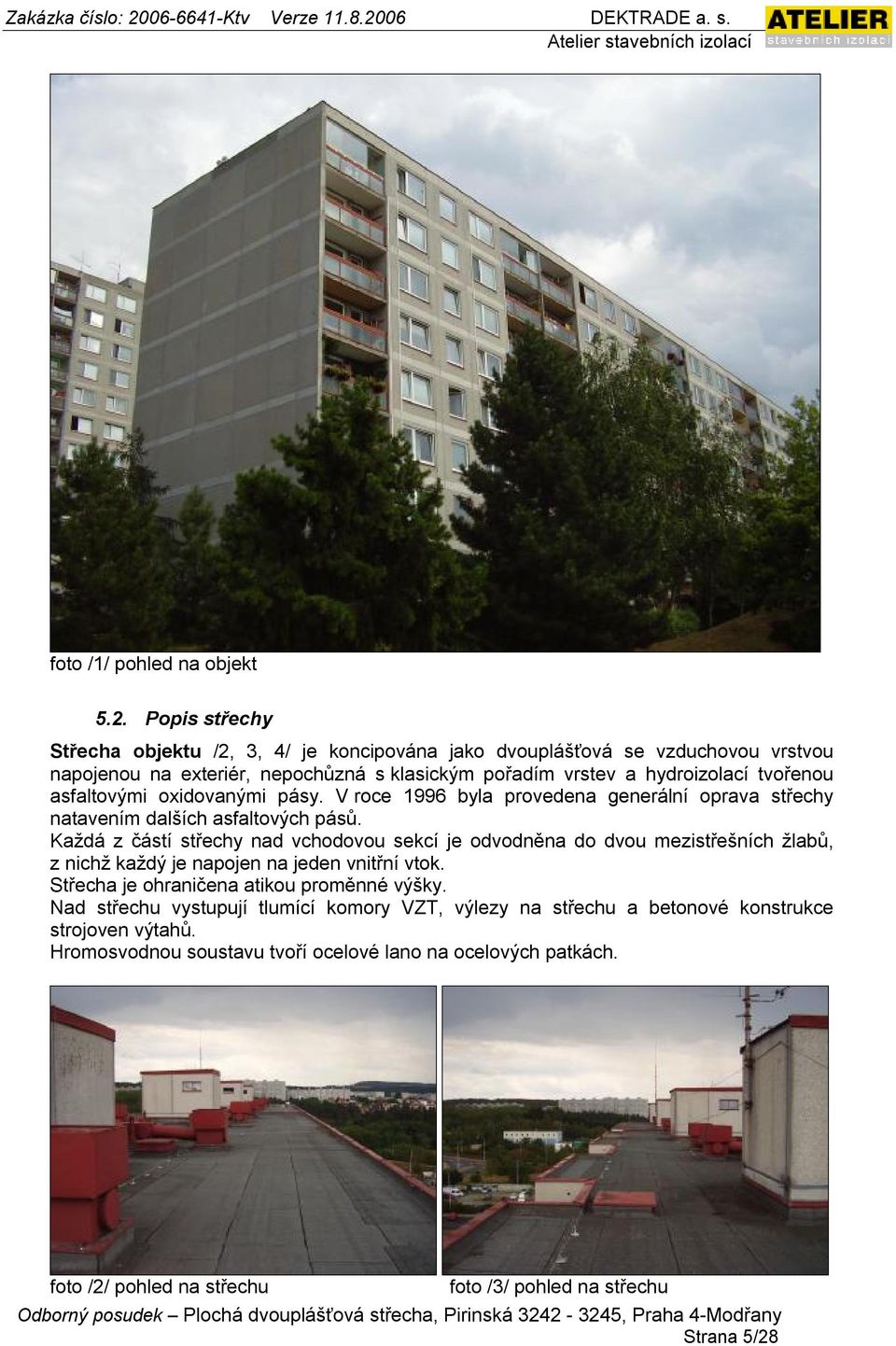

5 foto /1/ pohled na objekt 5.2. Popis střechy Střecha objektu /2, 3, 4/ je koncipována jako dvouplášťová se vzduchovou vrstvou napojenou na exteriér, nepochůzná s klasickým pořadím vrstev a hydroizolací tvořenou asfaltovými oxidovanými pásy. V roce 1996 byla provedena generální oprava střechy natavením dalších asfaltových pásů. Každá z částí střechy nad vchodovou sekcí je odvodněna do dvou mezistřešních žlabů, z nichž každý je napojen na jeden vnitřní vtok. Střecha je ohraničena atikou proměnné výšky. Nad střechu vystupují tlumící komory VZT, výlezy na střechu a betonové konstrukce strojoven výtahů. Hromosvodnou soustavu tvoří ocelové lano na ocelových patkách. foto /2/ pohled na střechu foto /3/ pohled na střechu Strana 5/28

6 foto /4/ pohled na střechu 5.3. Zjištěná skladba střechy Na střeše byly provedeny dvě sondy. Cílem sond bylo ověření vlhkostního stavu skladby střechy, způsobu provedení jednotlivých vrstev a jejich mechanického propojení. Sonda S1 byla provedena u střešní atiky /5, 6, 7/, sonda S2 u mezistřešního žlabu /8/. Sondy byli po prozkoumání vodotěsně uzavřeny. Sondy se prováděly na níže uvedených místech zobrazených červeně na půdorysném profilu střechy: Strana 6/28

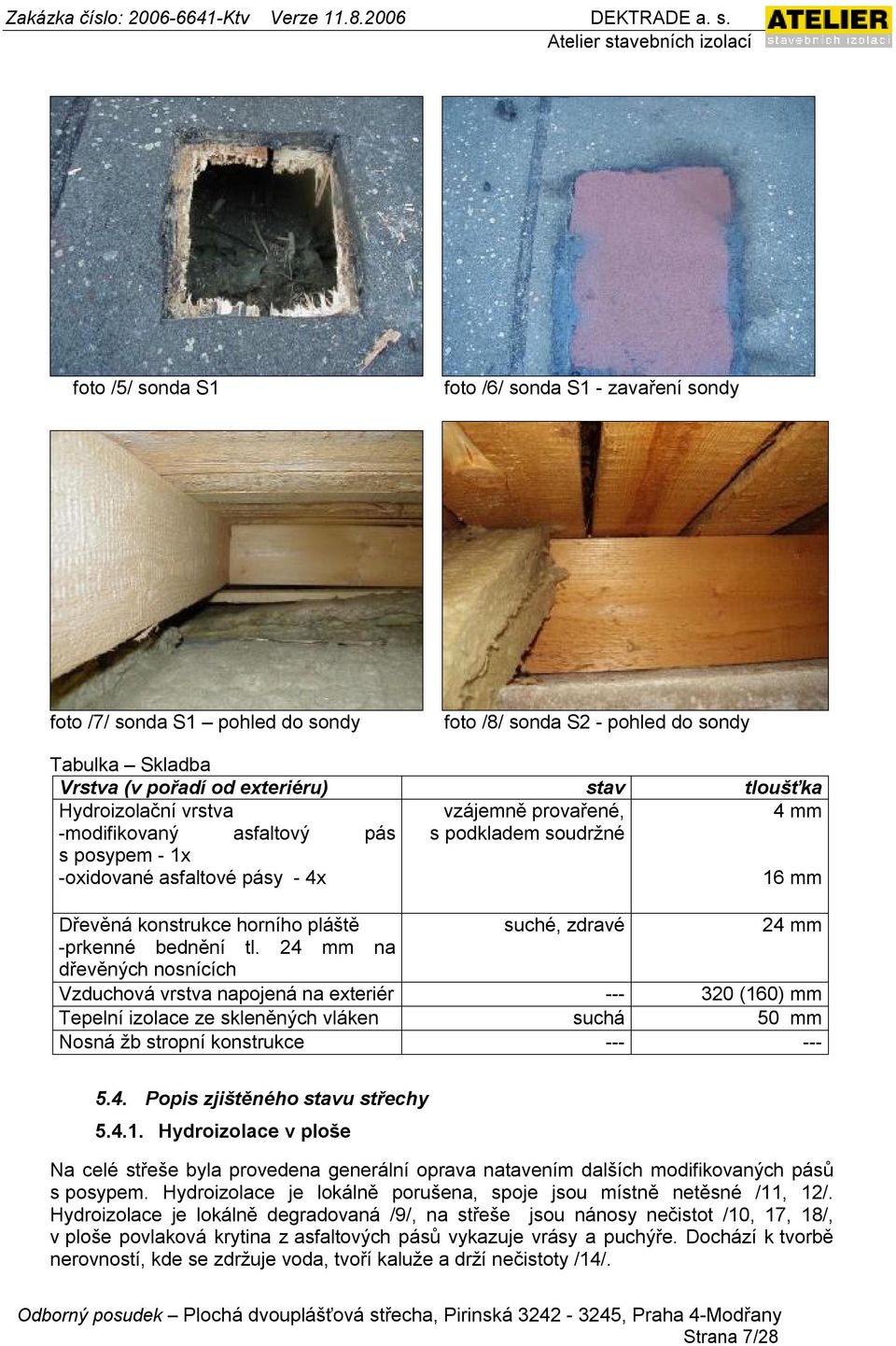

7 foto /5/ sonda S1 foto /6/ sonda S1 - zavaření sondy foto /7/ sonda S1 pohled do sondy foto /8/ sonda S2 - pohled do sondy Tabulka Skladba Vrstva (v pořadí od exteriéru) stav tloušťka Hydroizolační vrstva vzájemně provařené, 4 mm -modifikovaný asfaltový pás s podkladem soudržné s posypem - 1x -oxidované asfaltové pásy - 4x 16 mm Dřevěná konstrukce horního pláště suché, zdravé 24 mm -prkenné bednění tl. 24 mm na dřevěných nosnících Vzduchová vrstva napojená na exteriér (160) mm Tepelní izolace ze skleněných vláken suchá 50 mm Nosná žb stropní konstrukce Popis zjištěného stavu střechy Hydroizolace v ploše Na celé střeše byla provedena generální oprava natavením dalších modifikovaných pásů s posypem. Hydroizolace je lokálně porušena, spoje jsou místně netěsné /11, 12/. Hydroizolace je lokálně degradovaná /9/, na střeše jsou nánosy nečistot /10, 17, 18/, v ploše povlaková krytina z asfaltových pásů vykazuje vrásy a puchýře. Dochází k tvorbě nerovností, kde se zdržuje voda, tvoří kaluže a drží nečistoty /14/. Strana 7/28

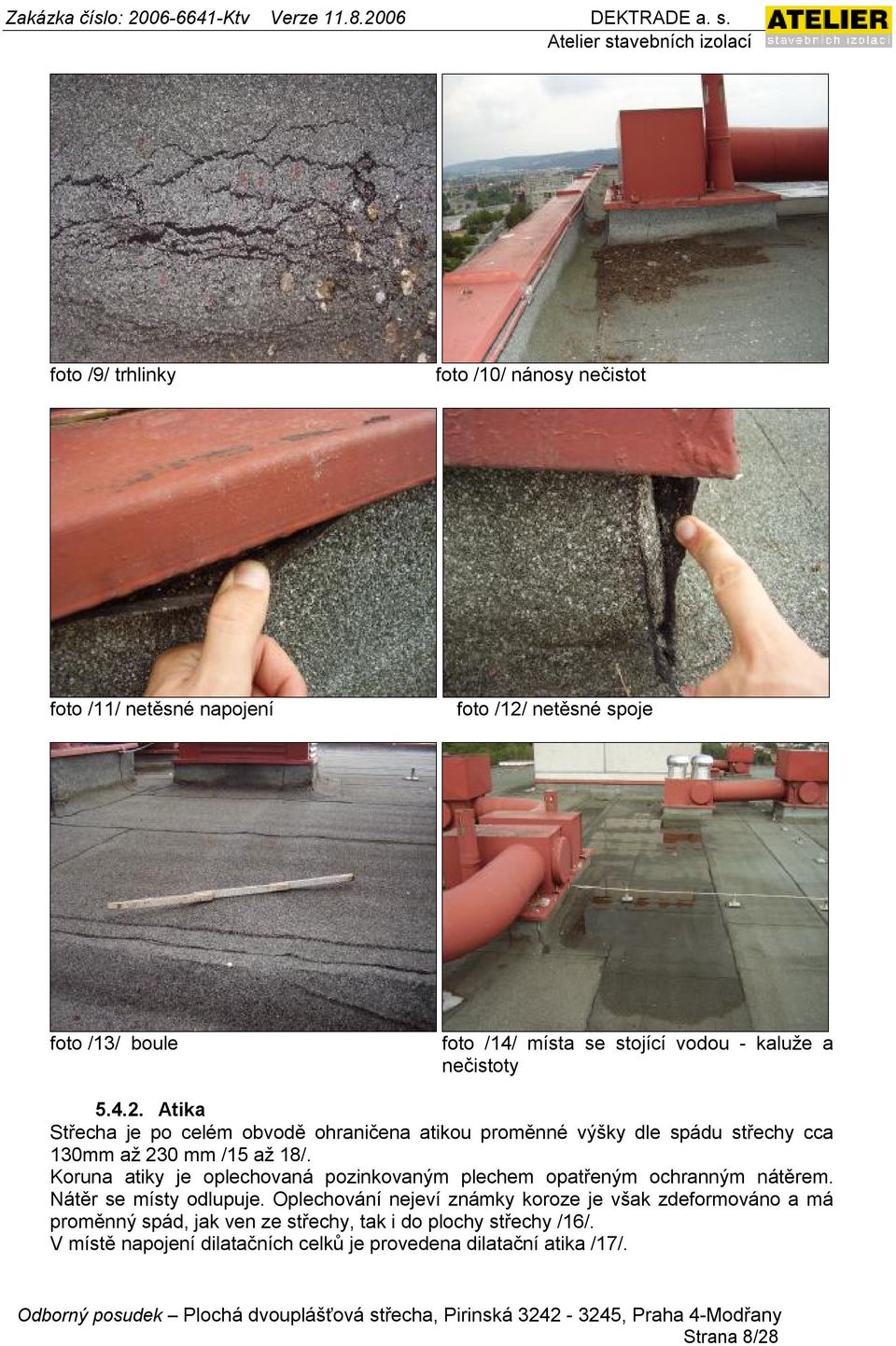

8 foto /9/ trhlinky foto /10/ nánosy nečistot foto /11/ netěsné napojení foto /12/ netěsné spoje foto /13/ boule foto /14/ místa se stojící vodou - kaluže a nečistoty Atika Střecha je po celém obvodě ohraničena atikou proměnné výšky dle spádu střechy cca 130mm až 230 mm /15 až 18/. Koruna atiky je oplechovaná pozinkovaným plechem opatřeným ochranným nátěrem. Nátěr se místy odlupuje. Oplechování nejeví známky koroze je však zdeformováno a má proměnný spád, jak ven ze střechy, tak i do plochy střechy /16/. V místě napojení dilatačních celků je provedena dilatační atika /17/. Strana 8/28

9 foto /15/ roh atiky foto /16/ atika foto /17/ dilatační atika a nánosy nečistot foto /18/ atika, nerovnosti, nánosy Střešní vtoky Každá část střechy nad každou z vchodových sekcí je odvodněna do dvou mezistřešních žlabů /19/ napojených na samostatný vnitřní vtok /20/. Některé vtoky nejsou opatřené ochrannou mřížkou. Střecha má spád cca 1% směrem ke žlabu se spádem také cca 1%. Střešní vtoky mají vnitřní průměr cca 80 mm. foto /19/ mezistřešní žlab foto /20/ vnitřní vtok Strana 9/28

10 Tlumící komory VZT a odvětrání kanalizace Na nezateplené betonové základy jsou osazena plechová tělesa komor a komínky odvětrání kanalizace /21/, plechová tělesa komor jsou z vnitřní strany zateplená vrstvou molitanu tloušťky cca 20 mm. Plech je opatřen nátěrem, který se místy odlupuje. Oplechování je provedeno beze spádu, takže se na oplechování může zadržovat voda. Hydroizolace je na stěny vytažena cca 180 mm nad rovinu střechy a ukončena natavením bez použití přítlačné lišty. Oplechování přesahuje betonový základ o cca mm Větrací nástavce Větrací nástavce tvoří nezateplený betonový základ s osazenou plechovou komorou /22/. Ve stěnách plechové komory jsou odvětrávací žaluzie. Plech je opatřen nátěrem, který se místy odlupuje. Hydroizolace je na stěny vytažena cca 150 mm nad rovinu střechy a ukončena natavením bez použití přítlačné lišty. Oplechování přesahuje betonový základ o cca mm. foto /21/ tlumící komory VZT foto /22/ větrací nástavec Výlezy na střechu Výlez je tvořen betonovým základem výšky cca 150 mm zakrytým plechovým poklopem s vloženou tepelnou izolací /23/. Kovové konstrukce jsou místně zasaženy povrchovou korozí Strojovna výtahů Strojovna /24/ je tvořena betonovou konstrukcí výšky cca 2,5 m. Hydroizolace z plochy střechy je na stěny vytažena cca 290 mm nad její rovinu. Oplechování ukončení hydroizolace je provedeno pozinkovaným plechem, jehož horní hrana je zatmelena, kotvení plechu je přikryto přiletovanými puklíky. Střecha strojovny má spád cca 3%. Hydroizolace byla opravena obdobným způsobem jako hydroizolace v ploše střechy /25/, je však porušena, spoje nejsou těsné /26/. Střecha strojovny je ukončena závětrnými lištami a z jedné strany okapnicí. Odtok srážkové vody je řešen odkapem z okapnice na hlavní úroveň střechy. Strana 10/28

11 foto /23/ výlez na střechu foto /24/ strojovna a mapy po stékající vodě foto /25/ hydroizolace strojovny foto /26/ netěsné spoje Hromosvodná soustava Hromosvodnou soustavu tvoří ocelové lano upevněné na ocelových patkách, patky nejsou lokálně podloženy přířezy pásů /25/. foto /27/ hromosvodná soustava foto /28/ větrací otvory Větrání vzduchové vrstvy V podélných atikových panelech jsou umístěny otvory průměru cca 60 mm v osové vzdálenosti cca 1200 mm /26/, z vnitřní strany jsou chráněny mřížkou proti hmyzu /29/. Při minulých opravách, které spočívaly v dodatečném zateplení spodního pláště po obvodu střechy, došlo k uzavření větracích otvorů přidanou tepelnou izolaci. Otvory jsou Strana 11/28

12 neprůchodné a nenavazují na vzduchovou vrstvu /8/. Dřevěné nosníky střešní konstrukce redukují v blízkosti úžlabí tloušťku vzduchové vrstvy na minimum. Konstrukce mezistřešního žlabu leží na nosných stropních panelech a brání přičnému provětrání mezistřešního prostoru /30/. foto /29/ větrací otvor s mřížkou foto /30/ konstrukce mezistřešního žlabu Strana 12/28

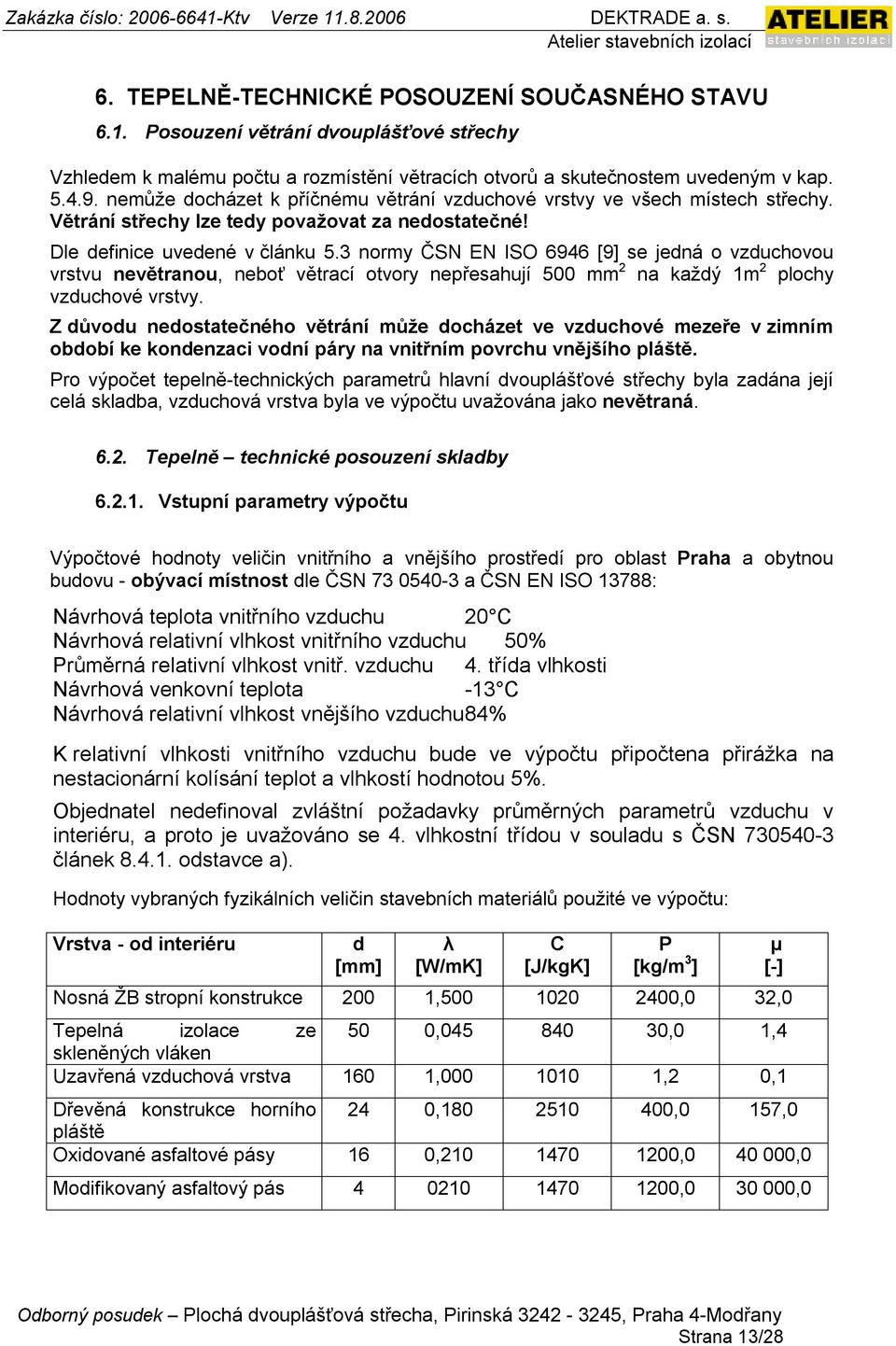

13 6. TEPELNĚ-TECHNICKÉ POSOUZENÍ SOUČASNÉHO STAVU 6.1. Posouzení větrání dvouplášťové střechy Vzhledem k malému počtu a rozmístění větracích otvorů a skutečnostem uvedeným v kap nemůže docházet k příčnému větrání vzduchové vrstvy ve všech místech střechy. Větrání střechy lze tedy považovat za nedostatečné! Dle definice uvedené v článku 5.3 normy ČSN EN ISO 6946 [9] se jedná o vzduchovou vrstvu nevětranou, neboť větrací otvory nepřesahují 500 mm 2 na každý 1m 2 plochy vzduchové vrstvy. Z důvodu nedostatečného větrání může docházet ve vzduchové mezeře v zimním období ke kondenzaci vodní páry na vnitřním povrchu vnějšího pláště. Pro výpočet tepelně-technických parametrů hlavní dvouplášťové střechy byla zadána její celá skladba, vzduchová vrstva byla ve výpočtu uvažována jako nevětraná Tepelně technické posouzení skladby Vstupní parametry výpočtu Výpočtové hodnoty veličin vnitřního a vnějšího prostředí pro oblast Praha a obytnou budovu - obývací místnost dle ČSN a ČSN EN ISO 13788: Návrhová teplota vnitřního vzduchu 20 C Návrhová relativní vlhkost vnitřního vzduchu 50% Průměrná relativní vlhkost vnitř. vzduchu 4. třída vlhkosti Návrhová venkovní teplota -13 C Návrhová relativní vlhkost vnějšího vzduchu 84% K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Hodnoty vybraných fyzikálních veličin stavebních materiálů použité ve výpočtu: Vrstva - od interiéru d [mm] λ [W/mK] C [J/kgK] Ρ [kg/m 3 ] Nosná ŽB stropní konstrukce 200 1, ,0 32,0 Tepelná izolace ze 50 0, ,0 1,4 skleněných vláken Uzavřená vzduchová vrstva 160 1, ,2 0,1 Dřevěná konstrukce horního 24 0, ,0 157,0 pláště Oxidované asfaltové pásy 16 0, , ,0 Modifikovaný asfaltový pás , ,0 μ [-] Strana 13/28

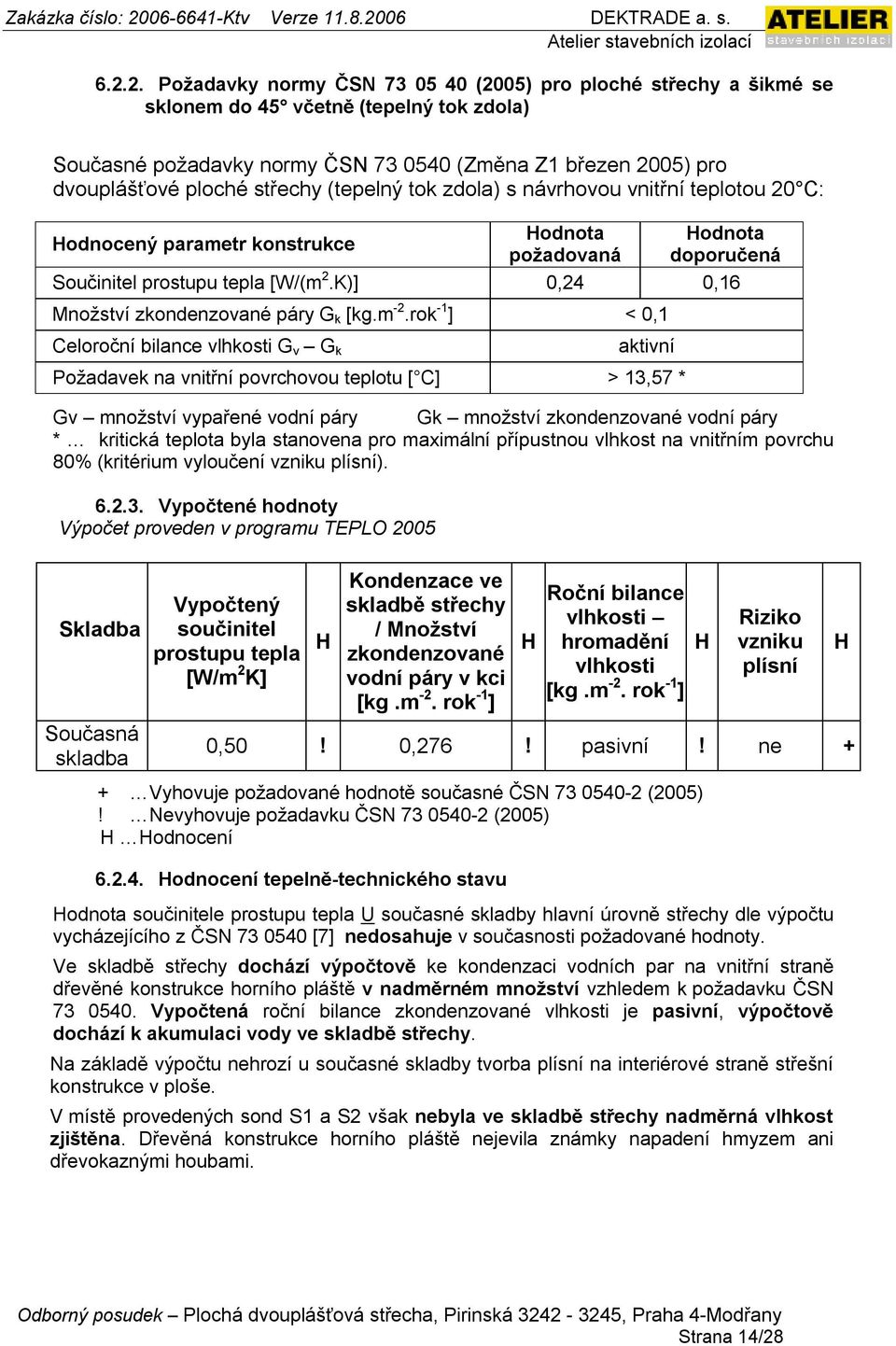

14 Požadavky normy ČSN (2005) pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Současné požadavky normy ČSN (Změna Z1 březen 2005) pro dvouplášťové ploché střechy (tepelný tok zdola) s návrhovou vnitřní teplotou 20 C: Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla [W/(m 2.K)] 0,24 0,16 Množství zkondenzované páry G k [kg.m -2.rok -1 ] < 0,1 Celoroční bilance vlhkosti G v G k aktivní Požadavek na vnitřní povrchovou teplotu [ C] > 13,57 * Gv množství vypařené vodní páry Gk množství zkondenzované vodní páry * kritická teplota byla stanovena pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní) Vypočtené hodnoty Výpočet proveden v programu TEPLO 2005 Skladba Současná skladba Vypočtený součinitel prostupu tepla [W/m 2 K] H Kondenzace ve skladbě střechy / Množství zkondenzované vodní páry v kci [kg.m -2. rok -1 ] H Roční bilance vlhkosti hromadění vlhkosti [kg.m -2. rok -1 ] H Riziko vzniku plísní 0,50! 0,276! pasivní! ne + + Vyhovuje požadované hodnotě současné ČSN (2005)! Nevyhovuje požadavku ČSN (2005) H Hodnocení Hodnocení tepelně-technického stavu Hodnota součinitele prostupu tepla U současné skladby hlavní úrovně střechy dle výpočtu vycházejícího z ČSN [7] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy dochází výpočtově ke kondenzaci vodních par na vnitřní straně dřevěné konstrukce horního pláště v nadměrném množství vzhledem k požadavku ČSN Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše. V místě provedených sond S1 a S2 však nebyla ve skladbě střechy nadměrná vlhkost zjištěna. Dřevěná konstrukce horního pláště nejevila známky napadení hmyzem ani dřevokaznými houbami. H Strana 14/28

15 7. POSOUZENÍ ZJIŠTĚNÉHO STAVU STŘECHY 1. V detailech napojení hydroizolačních pásů na související konstrukce je umožněno vnikání srážkové vody pod hydroizolační pásy. Na základě předchozího posudku Ing. Algera (GABBIANO s.r.o.) v souvrství hydroizloace byla nalezena uzavřená voda, která indikovala zatékání v ploše střechy. Důvodem vzniku boulí /13, 18/ a navazujících dalších destrukcí hydroizolace může být fakt, že v hydroizolačním souvrství se drží voda, která se po zahřátí mění v páru a zvětšuje svůj objem. Vzhledem k velmi špatnému stavu současného hydroizolačního souvrství hlavní střechy, zabudované vlhkosti v něm a použití dřevěné konstrukce horního pláště vyžadujícího plošnou kontrolu doporučujeme demontáž současné hydroizolace hlavní střechy a následné provedení nového hydroizolačního systému střechy. 2. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN (2005). Střecha objektu vyžaduje kompletní zateplení. 3. Větraná vzduchová vrstva nevyhoví požadavkům ČSN (2005). Provedený větrací systém nemůže zajistit účinné a dostatečné odvětrání střechy. V zimním období výpočtově dochází ke kondenzaci vodní páry ve vzduchové vrstvě a na spodní straně dřevěného bednění horního pláště. Výpočtová roční bilance zkondenzované vlhkosti je pasivní. Výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě předchozího posudku Ing. Algera (GABBIANO s.r.o.) z května 2006 byla zjištěna značně zavlhlá tepelná izolace, což mohlo být způsobeno zatékáním netěsnou hydroizolační vrstvou střechy nebo nadměrnou kondenzaci vodní páry ve skladbě konstrukce. Sondami provedenými v červenci 2006 se toto neprokázalo, jednotlivé materiály ve skladbě střechy byly nalezeny v suchém stavu, na dřevěném bednění nebyly nalezeny plísně a dřevokazné houby. Skutečná vlhkostní bilance současné skladby střechy se jeví jako spíše aktivní. 4. Stav dřevěného bednění a dřevěného nosníku byl v provedených sondách dobrý a je možno je případně ponechat. Dřevěné bednění umožňuje mechanické kotvení hydroizolace. Stav dřevěné konstrukce v celé ploše střechy je třeba ověřit při opravě střechy! V případě potřeby budou poškozené prvky vyměněné za nové. 5. Střecha je místy beze spádu, voda se na střeše zdržuje, a to zejména v oblasti úžlabí. Tím se zvyšuje riziko zatečení v místech defektu hydroizolačního systému (jedná se o vyšší hydrofyzikální expozici). V nerovnostech se drží nečistoty, v kterých může docházet k většímu výskytů bakterií a v důsledku toho k rychlejší degradaci asfaltu. Střecha vyžaduje plošné přespádování. 6. Koruna atiky by měla být dle doporučení normy ČSN a ČSN ve spádu min. 3 (5,24 %) do plochy střechy. Současný spád a stav oplechování koruny atiky je nevyhovující. Při opravě doporučujeme jeho výměnu. 7. Hromosvodná soustava vyžaduje opravu, včetně revizní zprávy. 8. Současný stav střešní konstrukce umožňuje dvě koncepce oprav, které spočívají buď v obnově větrání vzduchové vrstvy a zateplení horního pláště střechy nebo kompletní demontáži předmětné střechy a zřízení nové jednoplášťové nevětrané střechy. Strana 15/28

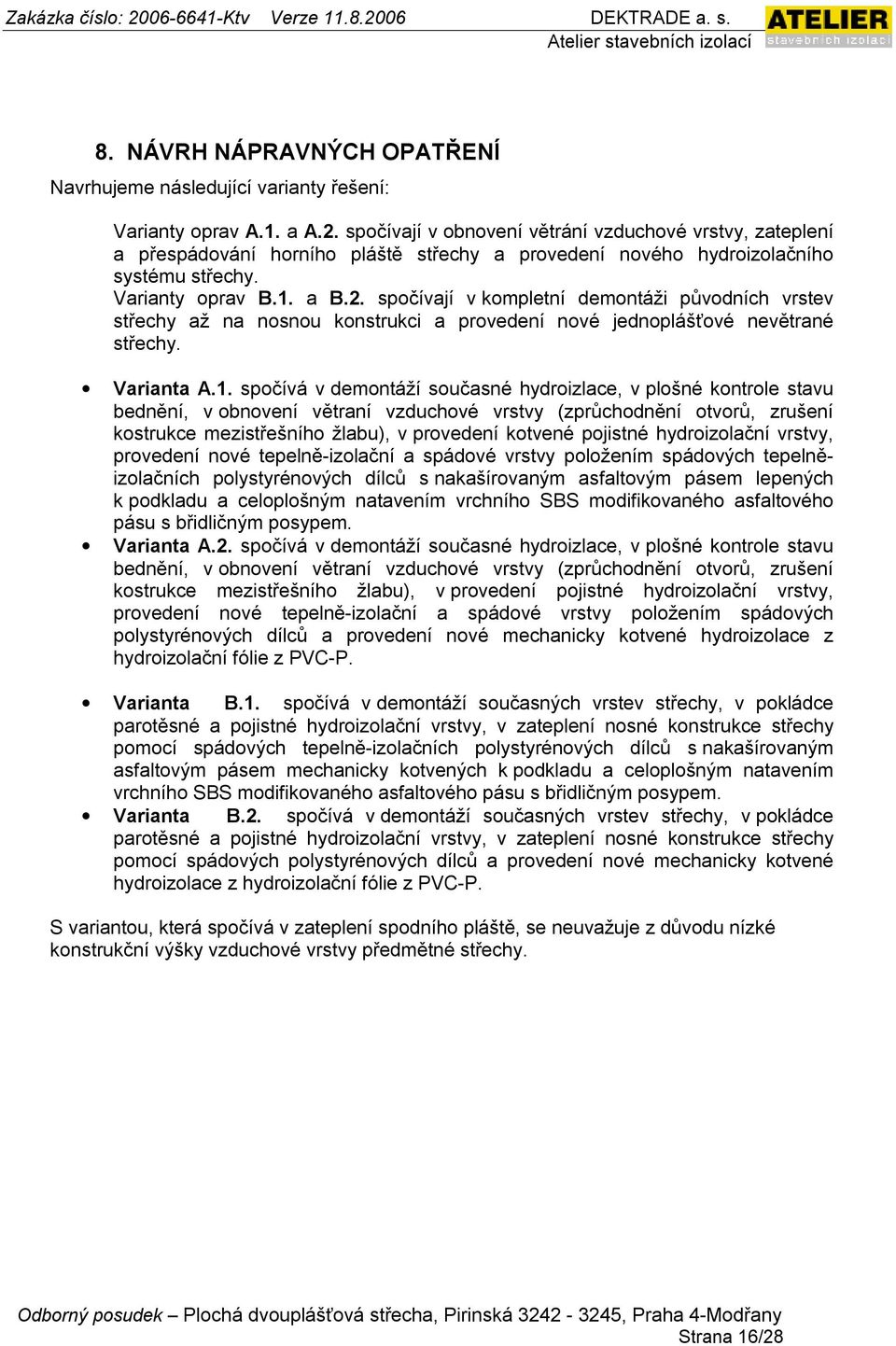

16 8. NÁVRH NÁPRAVNÝCH OPATŘENÍ Navrhujeme následující varianty řešení: Varianty oprav A.1. a A.2. spočívají v obnovení větrání vzduchové vrstvy, zateplení a přespádování horního pláště střechy a provedení nového hydroizolačního systému střechy. Varianty oprav B.1. a B.2. spočívají v kompletní demontáži původních vrstev střechy až na nosnou konstrukci a provedení nové jednoplášťové nevětrané střechy. Varianta A.1. spočívá v demontáží současné hydroizlace, v plošné kontrole stavu bednění, v obnovení větraní vzduchové vrstvy (zprůchodnění otvorů, zrušení kostrukce mezistřešního žlabu), v provedení kotvené pojistné hydroizolační vrstvy, provedení nové tepelně-izolační a spádové vrstvy položením spádových tepelněizolačních polystyrénových dílců s nakašírovaným asfaltovým pásem lepených k podkladu a celoplošným natavením vrchního SBS modifikovaného asfaltového pásu s břidličným posypem. Varianta A.2. spočívá v demontáží současné hydroizlace, v plošné kontrole stavu bednění, v obnovení větraní vzduchové vrstvy (zprůchodnění otvorů, zrušení kostrukce mezistřešního žlabu), v provedení pojistné hydroizolační vrstvy, provedení nové tepelně-izolační a spádové vrstvy položením spádových polystyrénových dílců a provedení nové mechanicky kotvené hydroizolace z hydroizolační fólie z PVC-P. Varianta B.1. spočívá v demontáží současných vrstev střechy, v pokládce parotěsné a pojistné hydroizolační vrstvy, v zateplení nosné konstrukce střechy pomocí spádových tepelně-izolačních polystyrénových dílců s nakašírovaným asfaltovým pásem mechanicky kotvených k podkladu a celoplošným natavením vrchního SBS modifikovaného asfaltového pásu s břidličným posypem. Varianta B.2. spočívá v demontáží současných vrstev střechy, v pokládce parotěsné a pojistné hydroizolační vrstvy, v zateplení nosné konstrukce střechy pomocí spádových polystyrénových dílců a provedení nové mechanicky kotvené hydroizolace z hydroizolační fólie z PVC-P. S variantou, která spočívá v zateplení spodního pláště, se neuvažuje z důvodu nízké konstrukční výšky vzduchové vrstvy předmětné střechy. Strana 16/28

17 8.1. Varianta A SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy opravená vrstva Hydroizolační pás z SBS modifikovaného asfaltu min. tl. 4,4mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI), plnoplošně natavený Spádové desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu Sklobit (např. POLYDEK EPS 100S G200S40) připevněné k podkladu lepením (např. AOSI 85/25), spád desek 1 % Hydroizolační pás z SBS modifikovaného asfaltu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL), k podkladu kotvený hlavní hydroizolace první vrstva hlavní hydroizolace 4,4 100* hydroizolace Asfaltový pás typu V 13, plošně přibitý ochranná 2 Dřevěná konstrukce horního pláště - prkenné bednění tl. 24 mm na dřevěných nosnících nosná 24 Větraná vzduchová vrstva ventilační tepelněizolační, spádová pojistná, pracovní Tepelná izolace ze skleněných vláken tepelněizolační Nosná betonová stropní konstrukce nosná, vzduchotěsná * průměrná tloušťka tepelné izolace pro požadovanou hodnotu součinitele prostupu tepla dle ČSN (2005) původní vrstvy POSTUP PROVÁDĚNÍ Demontáž současného asfaltového hydroizolačního souvrství až na dřevěné bednění horního pláště. Demontáž provádět po etapách, aby nedošlo k zatečení srážkové vody do interiéru odkrytou stropní konstrukci a v co nejkratší době zajistit proti zatečení položením a svařením přesahů provizorní, pojistné hydroizolace. Kontrola stavu dřevěného bednění, dřevěných nosníků. Kontrola upevnění bednění (ČSN ). Obnovení funkce vzduchové vrstvy. Zprůchodnění otvorů, odstranění přidané tepelné izolace, která uzavřela větrací otvory, zrušení konstrukce mezistřešního žlabu. Preventivní ošetření dřevěné konstrukce ochrannou látkou účinnou proti plísním, dřevokazným houbám a hmyzu (např. BOCHEMIT QB, s příjmem účinné látky pro třídu ohrožení 2). Demontáž původních vtoků a osazení spodního dílů nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění pracovní a pojistné hydroizolace. Strana 17/28

18 Mechanické připevnění ochranného asfaltového pásu (např. pás typu V13). Položení, přikotvení a svaření přesahů pracovní pojistné hydroizolace z asfaltových SBS modifikovaných pásů s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Pro kotvení do dřeva je nutno použít šrouby s antikorozní úpravou - odolnost 15 cyklů Kesternicha (např. EJOT TKR 4,8 x 35 + talířová podložka HTV 82/40 TK ). Demontáž oplechování atiky, zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Kontrola tlumících komor VZT. Prostor tlumících komor musí být vzduchotěsně oddělen od prostoru větrané vzduchové vrstvy. Navýšení betonových základů tlumících komor VZT, větracích nástavců, navýšení konstrukcí atiky a výlezů na střechu. Zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Navýšení musí být takové, aby bylo možné vytažení hlavní hydroizolační vrstvy do výšky min. 150 mm nad novou úroveň střechy. Pokládka spádových kompletizovaných tepelně izolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu o min. objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu Sklobit (POLYDEK EPS 100S G200S40). Desky doporučujeme klást na vazbu. Desky budou připevněny lepením (horkým asfaltem AOSI 85/25). Při pokládce za extremně nízkých a extremně vysokých teplot doporučujeme použití spádových kompletizovaných tepelně izolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu o min. objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu TOP (PLYDEK EPS 100S TOP). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. V místě dilatačních atik bude provedeno navýšení atiky, napojení hydroizolace musí umožňovat dilatační pohyb. Koruna atiky bude zakryta dilatačně provedeným oplechováním. Osazení horního dílu nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění hlavní hydroizolace. Celoplošné natavení vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Montáž klempířských konstrukcí. Montáž hromosvodné ochrany - včetně revizní zprávy, patky osadit na podložky. Součástí opravy musí být oprava střechy strojovny, klempířských konstrukcí strojovny, oprava těsnění spár ŽB konstrukce strojovny, nátěr žebříku umožňující přístup na střechu strojovny a nátěr anténní konstrukce. Strana 18/28

19 8.2. Varianta A SKLADBA (od exteriéru) vrstva funkce vrstvy tloušťka (mm) nové vrstvy opravená vrstva původní vrstvy Hydroizolační folie z PVC-P vyztužená polyesterovou výztuží tl. 1,5 mm (např. ALKORPLAN 35176) mechanicky kotvena do dřevěného bednění Separační geotextilie z polypropylenových vláken min. plošná hmotnost 300 g.m -2 (např.filtek 300) Spádové desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 (EPS 100S) pracovně připevněné k podkladu lepením, spád desek 1 % Hydroizolační pás z SBS modifikovaného asfaltu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL), k podkladu pracovně kotvený hlavní hydroizolace 1,5 separační --- tepelně-izolační, spádová pojistná, pracovní hydroizolace 100* Asfaltový pás typu V 13, plošně přibitý ochranná 2 Dřevěná konstrukce horního pláště - prkenné bednění tl. 24 mm na dřevěných nosnících nosná 24 Větraná vzduchová vrstva ventilační Tepelná izolace ze skleněných vláken tepelně-izolační 50 Nosná betonová stropní konstrukce nosná, vzduchotěsná * průměrná tloušťka tepelné izolace pro požadovanou hodnotu součinitele prostupu tepla dle ČSN (2005) POSTUP PROVÁDĚNÍ Demontáž současného asfaltového hydroizolačního souvrství až na dřevěné bednění horního pláště. Demontáž provádět po etapách, aby nedošlo k zatečení srážkové vody do interiéru odkrytou stropní konstrukci a v co nejkratší době zajistit proti zatečení položením a svařením přesahů provizorní, pojistné hydroizolace. Kontrola stavu dřevěného bednění, dřevěných nosníků. Kontrola upevnění bednění (ČSN ). Obnovení funkce vzduchové vrstvy. Zprůchodnění otvorů, odstranění přidané tepelné izolace, která uzavřela větrací otvory, zrušení konstrukce mezistřešního žlabu. Preventivní ošetření dřevěné konstrukce ochrannou látkou účinnou proti plísním, dřevokazným houbám a hmyzu (např. BOCHEMIT QB, s příjmem účinné látky pro třídu ohrožení 2). Demontáž původních vtoků a osazení spodního dílů nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění pracovní a pojistné hydroizolace. Mechanické připevnění ochranného asfaltového pásu (např. pás typu V13). Položení, přikotvení a svaření přesahů pracovní a pojistné hydroizolace z asfaltových SBS modifikovaných pásů s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem. Strana 19/28

20 Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Pro kotvení do dřeva je nutno použít šrouby s antikorozní úpravou - odolnost 15 cyklů Kesternicha (např. EJOT TKR 4,8 x délka + talířová podložka HTV 82/40 TK ). Demontáž oplechování atiky, zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Kontrola tlumících komor VZT. Prostor tlumících komor musí být vzduchotěsně oddělen od prostory větrané vzduchové vrstvy. Navýšení betonových základů tlumících komor VZT, větracích nástavců, navýšení konstrukcí atiky a výlezů na střechu. Zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Navýšení musí být takové, aby bylo možné vytažení hlavní hydroizolační vrstvy do výšky min. 150 mm nad novou úroveň střechy. Položení a připevnění spádových tepelně izolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu o min. objemové hmotnosti 20 kg/m 3 (EPS 100S). Desky doporučujeme klást na vazbu. Desky budou pracovně připevněny lepením (horkým asfaltem AOSI 85/25). V místě dilatačních atik bude provedeno navýšení atiky, napojení hydroizolace musí umožňovat dilatační pohyb. Koruna atiky bude zakryta dilatačně provedeným oplechováním. Osazení horního dílu nových dvoustupňových vtoků s fólií integrovanou do tvarovky vtoku (např. HL) pro odvodnění hlavní hydroizolace. Volné položení netkané textilie 300 g/m 2, přesah 100 mm, minimálně však 50 mm. Za silného větru možno lepit spoje polyuretanovým lepidlem PUK či přesahy textilie v přesazích bodově horkovzdušně spojovat. Textilií je třeba pokrýt celou plochu pod hydroizolací i pod kotvícími profily. Montáž klempířských prvků z poplastovaného plechu do rohů, koutů atd., materiál poplastování musí být kompatibilní s materiálem fólie. Položení a přikotvení fólie z měkčeného PVC tl. 1,5mm s polyesterovou výztuží (např. ALKORPLAN 35176) do dřevěného bednění, svaření přesahů fólie, přesahy musí činit minimálně 50 mm, horkovzdušně se svaří. Minimální účinná šířka svaru musí činit 30 mm. Pro pracovní spoje lze použít rozpouštědlo tetrahydrofuran (THF). Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Pro kotvení do dřeva je nutno použít šrouby s antikorozní úpravou - odolnost 15 cyklů Kesternicha (např. EJOT TKR 4,8 x délka + talířová podložka HTV 82/40 TK ). Montáž klempířských konstrukcí. Montáž hromosvodné ochrany - včetně revizní zprávy, patky osadit na podložky. Součástí opravy musí být oprava střechy strojovny, klempířských konstrukcí strojovny, oprava těsnění spár ŽB konstrukce strojovny, nátěr žebříku umožňující přístup na střechu strojovny a nátěr anténní konstrukce. Strana 20/28

21 8.3. Varianta B SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy původní vrstvy Hydroizolační pás z SBS modifikovaného asfaltu min. tl. 4,4mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) plnoplošně natavený Spádové desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu Sklobit (např. POLYDEK EPS 100S G200S40) připevněné k podkladu lepením, spád desek 2 % Hydroizolační pás z SBS modifikovaného asfaltu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL), k podkladu bodově natavený Penetrace asfaltovým lakem (např. PENETRAL ALP) Nosná betonová stropní konstrukce hlavní hydroizolace první vrstva hlavní hydroizolace 4,4 160* 240** tepelně-izolační spádová pojistná, pracovní 4 hydroizolace, parozábrana nosná, vzduchotěsná --- * průměrná tloušťka tepelné izolace pro požadovanou hodnotu součinitele prostupu tepla dle ČSN (2005) ** průměrná tloušťka tepelné izolace pro doporučenou hodnotu součinitele prostupu tepla dle ČSN (2005) POSTUP PROVÁDĚNÍ Demontáž současné 2- plášťové střešní konstrukce, vyrovnání nerovností, odstranění nečistot z povrchu, přeměření skolonů nosných střešních panelů. Demontáž provádět po etapách, aby nedošlo k zatečení srážkové vody do interiéru odkrytou stropní konstrukci a v co nejkratší době zajistit proti zatečení položením a svařením přesahů pojistné hydroizolace. Demontáž původních vtoků a osazení spodního dílu nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění pojistné hydroizolace. Demontáž oplechování atiky, zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Zajištění konstrukcí výlezu, betonových základů tlumících komor VZT a větracích nástavců, proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Převýšení musí být takové, aby bylo možné vytažení hlavní hydroizolační vrstvy do výšky min. 150 mm nad úroveň střechy. Penetrace povrchu nosných střešních panelů asfaltovým lakem (např. PENETRAL ALP). Pokládka hydroizolačních pásů z SBS modifikovaného asfaltu (např. GLASTEK 40 SPECIAL MINERAL). Pásy budou připevněny bodovým natavením. Strana 21/28

22 Pokladka spádových kompletizovaných tepelně izolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu o min. objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu Sklobit (POLYDEK EPS 100S G200S40). Desky doporučujeme klást na vazbu. Desky budou připevněny lepením (horkým asfaltem AOSI 85/25). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. V místě dilatačních atik napojení hydroizolace musí umožňovat dilatační pohyb. Koruna atiky bude zakryta dilatačně provedeným oplechováním. Osazení horního dílu nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění hlavní hydroizolace. Celoplošné natavení vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Montáž klempířských konstrukcí. Utěsnění větracích otvorů. Montáž hromosvodné ochrany - včetně revizní zprávy, patky osadit na podložky. Součástí opravy musí být oprava střechy strojovny, klempířských konstrukcí strojovny, oprava těsnění spár ŽB konstrukce strojovny, nátěr žebříku umožňující přístup na střechu strojovny a nátěr anténní konstrukce Varianta B SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy původní vrstvy Hydroizolační folie z PVC-P vyztužená polyesterovou výztuží tl. 1,5 mm (např. ALKORPLAN 35176) mechanicky kotvena na nosné ŽB konstrukce Separační geotextilie z polypropylenových vláken min. plošná hmotnost 300 g.m -2 (např.filtek 300) Spádové desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 (EPS 100S) pracovně připevněné k podkladu lepením, spád desek 1,5 % Hydroizolační pás z SBS modifikovaného asfaltu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL), k podkladu bodově natavený Penetrace asfaltovým lakem (např. PENETRAL ALP) Nosná betonová stropní konstrukce hlavní hydroizolace 1,5 separační --- tepelně-izolační spádová 160* 240** pracovní, pojistná 4 hydroizolace, parozábrana nosná, vzduchotěsná --- * průměrná tloušťka tepelné izolace pro požadovanou hodnotu součinitele prostupu tepla dle ČSN (2005) ** průměrná tloušťka tepelné izolace pro doporučenou hodnotu součinitele prostupu tepla dle ČSN (2005) Strana 22/28

23 POSTUP PROVÁDĚNÍ Demontáž současné 2- plášťové střešní konstrukce, vyrovnání nerovností, odstranění nečistot z povrchu, přeměření skolonů nosných střešních panelů. Demontáž provádět po etapách, aby nedošlo k zatečení srážkové vody do interiéru odkrytou stropní konstrukci a v co nejkratší době zajistit proti zatečení položením a svařením přesahů pojistné hydroizolace. Demontáž původních vtoků a osazení spodního dílu nových dvoustupňových vtoků s asfaltovým pásem integrovaným do tvarovky vtoku (např. HL) pro odvodnění pojistné hydroizolace. Demontáž oplechování atiky, zajištění proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Zajištění konstrukcí výlezu, betonových základů tlumících komor VZT a větracích nástavců, proti zatečení natavením asfaltového pásu s nenasákavou vložkou (např. GLASTEK 40 SPECIAL MINERAL). Převýšení musí být takové, aby bylo možné vytažení hlavní hydroizolační vrstvy do výšky min. 150 mm nad úroveň střechy. Penetrace povrchu nosných střešních panelů asfaltovým lakem (např. PENETRAL ALP). Pokládka hydroizolačních pásů z SBS modifikovaného asfaltu (např. GLASTEK 40 SPECIAL MINERAL). Pásy budou připevněny bodovým natavením. Pokladka spádových tepelně izolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu o min. objemové hmotnosti 20 kg/m 3 (EPS 100S). Desky doporučujeme klást na vazbu. Desky budou pracovně připevněny lepením (horkým asfaltem AOSI 85/25). V místě dilatačních atik napojení hydroizolace musí umožňovat dilatační pohyb. Koruna atiky bude zakryta dilatačně provedeným oplechováním. Osazení horního dílu nových dvoustupňových vtoků s fólií integrovanou do tvarovky vtoku (např. HL) pro odvodnění hlavní hydroizolace. Volné položení netkané textilie 300 g/m 2, přesah 100 mm, minimálně však 50 mm. Za silného větru možno lepit spoje polyuretanovým lepidlem PUK či přesahy textilie v přesazích bodově horkovzdušně spojovat. Textilií je třeba pokrýt celou plochu pod hydroizolací i pod kotvícími profily. Montáž klempířských prvků z poplastovaného plechu do rohů, koutů atd., materiál poplastování musí být kompatibilní s materiálem fólie. Závětrná lišta upevněná po obvodu střechy bude přesahovat líc fasády o 40 mm. Položení a přikotvení fólie z měkčeného PVC tl. 1,5mm s polyesterovou výztuží (např. ALKORPLAN 35176) do dřevěného bednění, svaření přesahů fólie, přesahy musí činit minimálně 50 mm, horkovzdušně se svaří. Minimální účinná šířka svaru musí činit 30 mm. Pro pracovní spoje lze použít rozpouštědlo tetrahydrofuran (THF). Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Pro kotvení do dřeva je nutno použít šrouby s antikorozní úpravou - odolnost 15 cyklů Kesternicha (např. EJOT TKR 4,8 x délka + talířová podložka HTV 82/40 TK ). Montáž klempířských konstrukcí. Utěsnění větracích otvorů. Montáž hromosvodné ochrany - včetně revizní zprávy, patky osadit na podložky. Součástí opravy musí být oprava střechy strojovny, klempířských konstrukcí strojovny, oprava těsnění spár ŽB konstrukce strojovny, nátěr žebříku umožňující přístup na střechu strojovny a nátěr anténní konstrukce. Strana 23/28

24 8.5. Střecha strojovny Provedení opravy střech strojoven musí probíhat za použitím stejného hydroizolačního materiálu jako na hlavní střešní rovině. Doporučujeme zateplení střechy strojovny tepelnou izolaci ( např. EPS 100S) v tloušťce 50 mm Varianta 1. Varianta 1 spočívá v zanechání původní skladby a v zateplení nosné konstrukce střechy strojovny pomocí tepelně-izolačních polystyrénových dílců s nakašírovaným asfaltovým pásem mechanicky kotvených k podkladu a celoplošným natavením vrchního SBS modifikovaného asfaltového pásu s břidličným posypem. SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy Hydroizolační pás z SBS modifikovaného asfaltu min. tl. 4,4mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) plnoplošně natavený Desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 s nakašírovaným asfaltovým pásem typu Sklobit (např. POLYDEK EPS 100S G200S40) připevněné k podkladu kotvením hlavní hydroizolace první vrstva hlavní hydroizolace tepelně-izolační 4,4 50 původní vrstvy Původní souvrství asfaltové hydroizolace Strana 24/28

25 Varianta 2. Varianta 2 spočívá v zanechání původní skladby a v zateplení nosné konstrukce střechy strojovny pomocí polystyrénových dílců a provedení nové mechanicky kotvené hydroizolace z hydroizolační fólie z PVC-P. SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy Hydroizolační folie z PVC-P vyztužená polyesterovou výztuží tl. 1,5 mm (např. ALKORPLAN 35176) mechanicky kotvena na nosné ŽB konstrukce Separační geotextilie z polypropylenových vláken min. plošná hmotnost 300 g.m -2 (např.filtek 300) Desky z pěnového samozhášivého objemově stabilizovaného polystyrenu minimální objemové hmotnosti 20 kg/m 3 (EPS 100S) pracovně připevněné k podkladu kotvením hlavní hydroizolace 1,5 separační --- tepelně-izolační spádová 50 původní vrstvy Původní souvrství asfaltové hydroizolace Varianta 3. Varianta 3 spočívá v zanechání původní skladby a provedení nové mechanicky kotvené hydroizolace z hydroizolační fólie z PVC-P bez zateplení. SKLADBA (od exteriéru) Vrstva funkce vrstvy tloušťka (mm) nové vrstvy Hydroizolační folie z PVC-P vyztužená polyesterovou výztuží tl. 1,5 mm (např. ALKORPLAN 35176) mechanicky kotvena na nosné ŽB konstrukce Separační geotextilie z polypropylenových vláken min. plošná hmotnost 500 g.m -2 (např.filtek 500) hlavní hydroizolace 1,5 separační --- původní vrstvy Původní souvrství asfaltové hydroizolace Strana 25/28

26 9. TEPELNĚ-TECHNICKÉ POSOUZENÍ NAVRŽENÝCH VARIANT 9.1. Vstupní parametry výpočtu Výpočtové hodnoty veličin vnitřního a vnějšího prostředí pro oblast Praha a obytnou budovu - obývací místnost dle ČSN a ČSN EN ISO 13788: Návrhová teplota vnitřního vzduchu 20 C Návrhová relativní vlhkost vnitřního vzduchu 50% Průměrná relativní vlhkost vnitř. vzduchu 4. třída vlhkosti Návrhová venkovní teplota -13 C Návrhová relativní vlhkost vnějšího vzduchu 84% K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a) Požadavky normy ČSN (2005) pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Současné požadavky normy ČSN (Změna Z1 březen 2005) pro ploché střechy (tepelný tok zdola) s návrhovou vnitřní teplotou 20 C: Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla [W/(m 2.K)] 0,24 0,16 Množství zkondenzované páry G k [kg.m -2.rok -1 ] < 0,1 Celoroční bilance vlhkosti G v G k aktivní Požadavek na vnitřní povrchovou teplotu [ C] > 13,57 * Gv množství vypařené vodní páry Gk množství zkondenzované vodní páry * kritická teplota byla stanovena pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). Strana 26/28

27 9.3. Vypočtené hodnoty Výsledky tepelně-technických výpočtů provedeny v programu TEPLO 2005: Průměrná Kondenzace ve tloušťka Vypočtený Roční bilance skladbě střechy Skladba navržené součinitel vlhkosti / Množství tepelné prostupu H H hromadění zkondenzované Izolace tepla vlhkosti [mm] [W/m 2 vodní páry v kci K] [kg.m -2. rok -1 [kg.m -2. rok -1 ] ] Varianta A.1. Varianta A.2. Varianta B.1. Varianta B.2. H Riziko vzniku plísní 100 0,23 + 0,021 + aktivní + ne ,23 + 0,015 + aktivní + ne ,23 + 0,009 + aktivní + ne ,16 (+) 0,009 + aktivní + ne ,23 + 0,002 + aktivní + ne ,16 (+) 0,004 + aktivní + ne + H (+) Vyhovuje doporučené hodnotě současné ČSN (2005) + Vyhovuje požadované hodnotě současné ČSN (2005)! Nevyhovuje požadavku ČSN (2005) H Hodnocení 9.4. Hodnocení tepelně-technického stavu navržených skladeb Nově navržené skladby vyhoví požadované resp. doporučené hodnotě součinitele prostupu tepla dle ČSN (2005). Výpočtově nedochází ke kondenzaci a tvorbě plísní v interiéru na vnitřním povrchu spodního pláště v ploše. Roční bilance je aktivní, v navržených skladbách se nehromadí kondenzát. Navržené skladby jako celek vyhovují požadavkům ČSN (2005). 10. DOPORUČENÍ Varianty A spočívající v zateplení horního pláště jsou méně ekonomicky náročné, ale rizikovější, nedostatečně větraná vzduchová vrstva a konstrukčně složitá skladba vytváří dle zkušeností předpoklady k poruchám. Proto doporučujeme varianty skladeb B. Doporučené varianty 1 a 2 jsou z kvalitativního hlediska srovnatelné. Výhodou var. 1 s hydroizolací tvořenou souvrstvím asfaltových pásů je jejich tloušťka s větší odolností proti mechanickému poškození. Výhodou var. 2 s fóliovou hydroizolací je jejich větší propustnost pro vodní páry a jejich hladký povrch umožňující plynulejší odvod vody. U variant A je nutné vzduchotěsné oddělení větrané vzduchové vrstvy a vnitřních prostor! V průběhu oprav střechy bude původní hromosvodná soustava demontována, a proto do osazení nové hromosvodné soustavy doporučujeme zřídit dočasný hromosvod podle návrhu revizního technika. V případě zjištění nových skutečností, nebo provedení změny v souvisejících konstrukcích si vyhrazujeme právo být o tomto informováni a přepracovat technické řešení tak, aby vyhovělo novým podmínkám. Strana 27/28

28 Pro provedení opravy doporučujeme zpracovat podrobnou projektovou dokumentaci a realizaci provádět za technického dozoru. 11. NÁVOD NA POUŽÍVÁNÍ STŘECH PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy- zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 1x ročně provést kontrolu stavu větracích otvorů a ověření jejich průchodnosti. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci V Praze dne za Evžen Kartavenkau tel.: yuaheni.kartavenkau@dektrade.cz Strana 28/28
