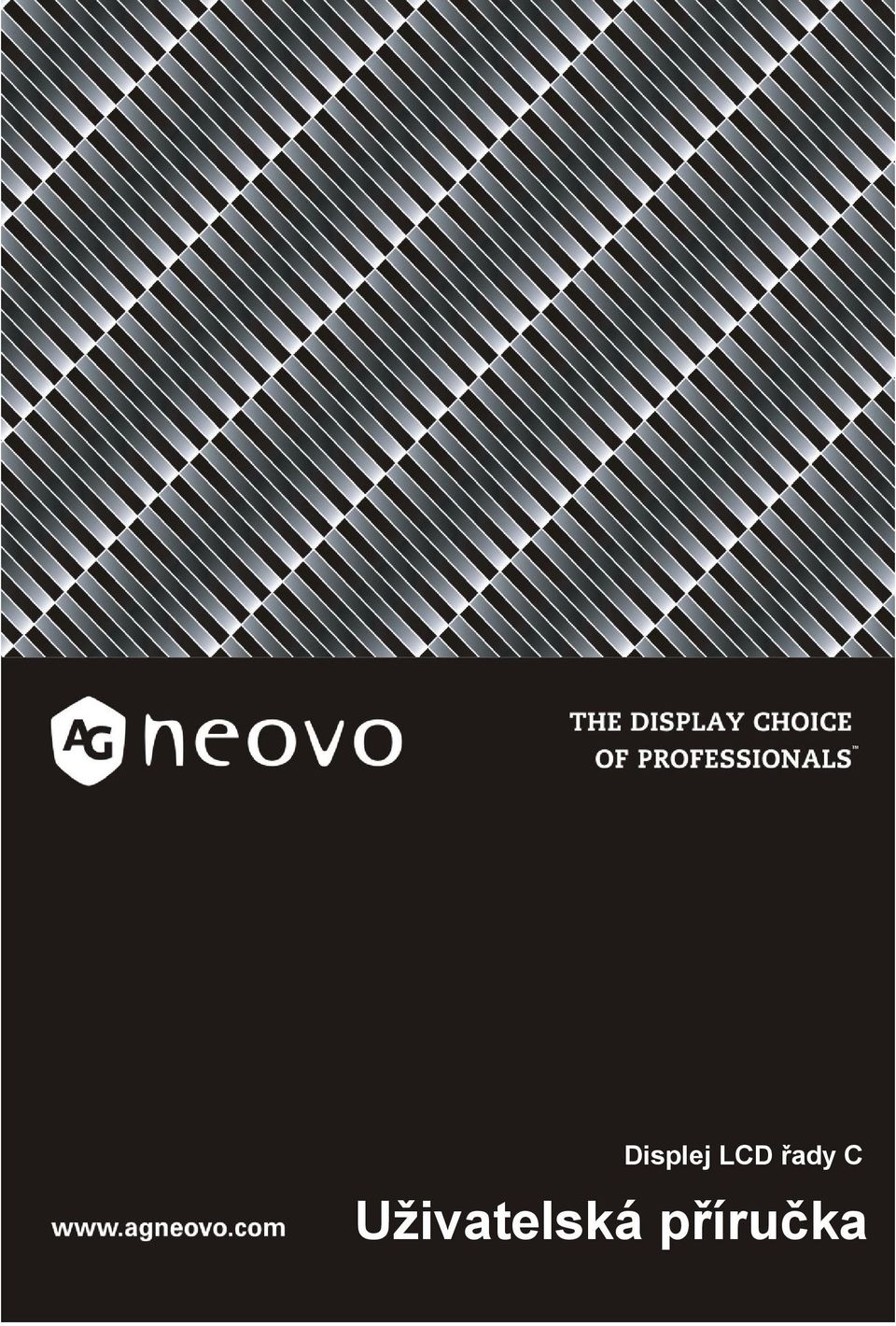

1 Displej LCD řady C Uživatelská příručka

2 OBSAH BEZPEČNOST BEZPEČNOSTNÍ ZÁSADY SPECIÁLNÍ POZNÁMKY K MONITORŮM LCD PŘED UVEDENÍM MONITORU DO PROVOZU FUNKCE KONTROLA OBSAHU KRABICE POKYNY K INSTALACI OVLÁDACÍ PRVKY A KONEKTORY NASTAVENÍ ÚHLU NÁKLONU PRO SLEDOVÁNÍ MONITORU POKYNY K POUŽÍVÁNÍ OBECNÉ POKYNY OVLÁDACÍ PRVKY NA ČELNÍM PANELU PROVÁDĚNÍ NASTAVENÍ NASTAVENÍ OBRAZU TECHNOLOGIE PLUG AND PLAY TECHNICKÁ PODPORA (ČASTÉ DOTAZY) CHYBOVÉ ZPRÁVY A MOŽNÁ ŘEŠENÍ DODATEK TECHNICKÉ ÚDAJE TABULKA PŘEDNASTAVENÍ SYNCHRONIZACE VÝROBCE POPIS KOLÍKŮ KONEKTORŮ

3 BEZPEČNOST Předtím, než uvedete monitor do provozu, si prosím důkladně přečtěte celý tento návod k obsluze. Tento návod k obsluze byste si měli ponechat pro použití v budoucnu. BEZPEČNOSTNÍ ZÁSADY Prohlášení FCC o rádiovém rušení frekvencí Třídy B VAROVÁNÍ: (PRO MODELY CERTIFIKOVANÉ FCC) Toto zařízení vyhovuje části 15 pravidel FCC. Jeho používání je omezeno následujícími podmínkami: (1) toto zařízení nesmí způsobit nežádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost. POZNÁMKA: Toto zařízení bylo otestováno a splňuje limity pro digitální zařízení třídy B v souladu s částí 15 předpisů FCC. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud skutečně dochází k rušení rozhlasového či televizního příjmu, jehož vznik lze jednoznačně určit vypínáním a zapínáním přístroje, doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření: 1. Přesměrujte nebo přemístěte přijímací anténu. 2. Prodlužte vzdálenost mezi zařízením a přijímačem. 3. Připojte dané zařízení do zásuvky na jiném obvodu, než do kterého je zapojen přijímač. 4. Obraťte se o pomoc na prodejce nebo radiotechnika. UPOZORNĚNÍ: 1. V případě jakýchkoli změn nebo úprav tohoto zařízení, které nebyly výslovně schváleny stranou odpovědnou za shodu, hrozí uživateli ztráta oprávnění k provozování zařízení. 2. Aby byly dodrženy limity vyzařování, musejí být používány stíněné kabely rozhraní a napájecí kabel (pokud jsou součástí zapojení). 3. Výrobce není zodpovědný za jakékoli rušení radiopřijímače nebo televizoru, které je způsobeno neautorizovanou úpravou tohoto zařízení. Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit. VAROVÁNÍ: Nevystavujte monitor působení deště nebo vlhkosti, zabráníte tak nebezpečí požáru nebo úrazu elektrickým proudem. Uvnitř monitoru je nebezpečně vysoké napětí. Neotevírejte skříň. S opravou se obraťte pouze na kvalifikovaného servisního technika. 2

4 ZÁSADY Nepoužívejte tento monitor v blízkosti vody, například poblíž vany, umývadla, kuchyňského dřezu, pračky, bazénu nebo ve vlhkém sklepě. Neumísťujte monitor na nestabilní vozíky, stojany nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození přístroje. Používejte pouze vozík nebo podstavec doporučený výrobcem nebo dodávaný s monitorem. Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny. Výřezy a otvory na zadní a spodní straně pláště přístroje slouží k odvětrávání. Pro zajištění spolehlivého provozu monitoru a pro jeho ochranu před přehřátím je nezbytné, aby tyto otvory nebyly ničím zablokovány nebo zakryty. Neumisťujte monitor na postel, sofa, přikrývku nebo na podobný povrch. Neumisťujte monitor do blízkosti nebo nad radiátor nebo akumulační kamna. Neumisťujte monitor do knihovničky nebo skříňky, pokud není zajištěno jeho správné odvětrávání. Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku přístroje. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie. Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Z bezpečnostních důvodů lze zástrčku připojit pouze k uzemněné zásuvce. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku nebo zařízení řádně uzemněte. Nepodceňujte význam uzemněné zástrčky síťové napájecí šňůry z hlediska bezpečnosti. Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte síťovou napájecí šňůru ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů). Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem. Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít ke zkratování součástek a obvodů, což by mohlo mít za následek vznik ohně nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou. Nepokoušejte se o servis tohoto monitoru svépomocí, protože otevření skříňky nebo demontáž krytů vede k obnažení míst o vysokém napětí nebo ke vzniku jiných nebezpečí. Veškeré opravy přenechejte kvalifikovanému personálu servisu. Pro zajištění uspokojivého provozu používejte tento monitor pouze s počítači s označením UL, které jsou vybaveny příslušně zkonfigurovanými zástrčkami na V střídavých, minimálně 5 A. Používaná síťová elektrická zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná. 3

5 PROHLÁŠENÍ WEEE Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU. Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili. PROHLÁŠENÍ OHLEDNĚ Hg Obsahuje rtuť, řádně zlikvidujte SPECIÁLNÍ POZNÁMKY K MONITORU LCD Následující příznaky jsou u monitoru LCD normální a nepředstavují závadu. POZNÁMKY Vzhledem k podstatě fluorescenčního světla může obrazovka při prvním použití blikat. Vypněte a zapněte vypínač, aby blikání zmizelo. S ohledem na používanou pracovní plochu může být jas obrazovky mírně nerovnoměrný. Obrazovka LCD obsahuje 99,99 % nebo více efektivních bodů. Na obrazovce se může vyskytnout 0,01 % nebo méně vad, například trvale tmavý nebo světlý obrazový bod. Vzhledem k podstatě této obrazovky LCD se může po změně dlouhodobě zobrazeného obrazu na obrazovce až několik hodin setrvačně zobrazovat dosvit. V takovém případě se bude obrazovka obnovovat pomalu změnou obrazu nebo vypnutím vypínače na několik hodin. 4

6 PŘED UVEDENÍM MONITORU DO PROVOZU VLASTNOSTI Barevný LCD TFT monitor s úhlopříčkou cm (17 palců) Barevný LCD TFT monitor s úhlopříčkou cm (19 palců) Jasné a čisté zobrazení pro operační systém Windows Doporučená rozlišení: 1280 x 1024 při 60 Hz. Ergonomický design Design úsporný z hlediska prostoru, kompaktní plášť KONTROLA OBSAHU KRABICE Krabice s produktem musí obsahovat následující položky: 1. Monitor LCD 2. Uživatelská příručka (obsahující disk CD-ROM a záruční list) 3. Napájecí kabel 4. 15kolíkový kabel D-Sub 5. Kabel zvuku 6. Podstavec (17 palců) 7. Horní část stojánku (17 palců) 8. Soustava POKYNY K INSTALACI Instalovat Demontovat (17 palců) 5

7 (19 palců) Obrázek 1 Instalace a demontáž podstavce Zdroj napájení: 1. Zkontrolujte, zda síťová napájecí šňůra odpovídá schválenému typu, vyžadovanému ve vaší oblasti. 2. Tento LCD monitor je vybaven externím univerzálním napájecím zdrojem, který umožňuje provoz při napětí buď v oblastech se střídavým napětím 100/120 V nebo 220/240 V (není vyžadováno žádné nastavování ze strany uživatele). 3. Zapojte síťovou šňůru do vstupu pro stejnosměrné napájení (AC) na LCD monitoru. Síťovou šňůru můžete zapojit buď do zásuvky ve zdi nebo do síťové zásuvky na svém počítači PC, v závislosti na typu síťové šňůry, dodané s vaším LCD monitorem. 6

8 OVLÁDACÍ PRVKY A KONEKTORY SIGNÁLNÍ KABEL Připojení kabelu signálu: Připojte jeden konec signálního kabelu k zásuvce D- SUB monitoru LCD, připojte druhý konec k portu VGA počítače a utáhněte dva šrouby na konektoru kabelu. Připojení kabelu DVI: Připojte jeden konec kabelu DVI k zásuvce DVI monitoru LCD, připojte druhý konec k portu DVI počítače a utáhněte dva šrouby na konektoru kabelu. Připojení napájecího kabelu: Připojte síťovou šňůru ke vstupu AC-IN monitoru LCD. Síťovou šňůru můžete zapojit buď do zásuvky ve zdi nebo do síťové zásuvky na svém počítači PC, v závislosti na typu síťové šňůry, dodané s vaším LCD monitorem. Připojení zvukového kabelu: Připojte zvukový kabel mezi zásuvku AUDIO- IN monitoru a výstup zvuku počítače (zelený port). 1. Zásuvka AC-IN 2. Zásuvka AUDIO-IN 3. Zásuvka vstupu DVI 4. Zásuvka vstupu D-SUB (17 palců) (19 palců) Obrázek 2 Připojení kabelů 7

9 NASTAVENÍ ÚHLU NÁKLONU Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí. Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil. Úhel pohledu monitoru je možno nastavit v rozmezí od -5 do 20. Obrázek 3 POZNÁMKY Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení obrazovky LCD. Při změně úhlu pohledu monitoru se zejména vyvarujte doteku obrazovky prsty nebo rukama. 8

10 NÁVOD K POUŽITÍ OBECNÉ POKYNY Tlačítko napájení slouží k zapnutí či vypnutí monitoru. Další tlačítka ovládacích prvků jsou umístěna na čelním panelu monitoru (viz obrázek 4). Změnou těchto parametrů je možno obraz nastavit podle individuálních požadavků. Musí být připojen napájecí kabel. Připojte videokabel z monitoru ke grafické kartě počítače. Stisknutím vypínače zapněte monitor. Rozsvítí se indikátor napájení. Obrázek 4 Tlačítko externího ovládání EXTERNÍ OVLÁDACÍ PRVKY 1. AUTO / Zdroj / Konec 2. Rychlé tlačítko - / EKO 3. + / Hlasitost+ 4. NABÍDKA / Vstoupit 5. Vypínač 9

11 OVLÁDACÍ PRVKY NA ČELNÍM PANELU /Vypínač: Stiskněte toto tlačítko pro ZAPNUTÍ nebo VYPNUTÍ monitoru a pro zobrazení stavu monitoru. Indikátor napájení: Modrá napájení je zapnuto. Oranžová pohotovostní režim. NABÍDKA / VSTOUPIT: Aktivuje nabídku na obrazovce (OSD), pokud je tato nabídka OSD vypnuta nebo aktivuje/deaktivuje funkce nastavení, pokud je nabídka OSD zapnuta nebo slouží k opuštění nabídky OSD, pokud je v režimu nastavení hlasitosti. Rychlé tlačítko - / EKO: Aktivuje ovládání EKO, pokud je nabídka OSD na obrazovce vypnuta, nebo slouží pro nastavení funkce, pokud je tato funkce aktivována. + / Hlasitost+: Aktivuje ovládání hlasitosti, pokud je nabídka OSD na obrazovce vypnuta, nebo slouží pro nastavení funkce, pokud je tato funkce aktivována. Auto/ Zdroj / Konec: 1. Pokud je nabídka OSD v aktivním stavu, funguje toto tlačítko jako funkce opuštění nabídky OSD (EXIT OSD). 2. Když je nabídka OSD vypnutá, stisknutím tohoto tlačítka vyberte zdroj vstupu: D-Sub/DVI/HDMI. 3. Pokud je nabídka OSD v neaktivním stavu, stiskněte toto tlačítko na 2 sekundy, aby se aktivovala funkce automatické nastavení (Auto Adjustment). Funkce automatického nastavení se používá pro nastavení horizontální polohy obrazu, vertikální polohy obrazu, frekvence a zaostření. Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko NABÍDKA, když je monitor vypnutý a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko NABÍDKA, když je monitor vypnutý a potom stisknutím vypínače zapněte monitor. POZNÁMKY Neinstalujte tento monitor do blízkosti zdrojů tepla, jako jsou radiátory nebo vzduchové kanály nebo na místo, které je vystaveno přímému slunečnímu záření nebo nadměrnému množství prachu nebo mechanickým vibracím nebo nárazům. Uschovejte si originální krabici a obalový materiál, protože se vám může hodit, když budete chtít monitor někam převážet. Pro zajištění maximální ochrany při přepravě zabalte monitor zpět do původního obalového materiálu tak, jak byl zabalen z továrny. Aby monitor vypadal stále jako nový, čistěte ho pravidelně měkkým hadříkem. Ulpělé nečistoty očistěte hadříkem slabě navlhčeným v roztoku jemného čisticího prostředku. Nepoužívejte silná rozpouštědle jako ředidla, benzín, ani brusné prostředky, může dojít k poškození povrchu. Před čištěním monitoru jej vždy z bezpečnostních důvodů odpojte ze síťové zásuvky. Neškrábejte po obrazovce ostrými předměty, mohlo by dojít k trvalému poškození. Zabraňte vniknutí tekutiny do monitoru, což by mohlo způsobit poškození součásti. 10

12 PROVÁDĚNÍ NASTAVENÍ 1. Stiskněte tlačítko NABÍDKA pro vyvolání okénka nabídky na obrazovce (OSD). 2. Stisknutím tlačítka + nebo - procházejte funkcemi. Po výběru požadovanou funkci aktivujte stisknutím tlačítka NABÍDKA. Pokud má vybraná funkce podnabídku, dalším stisknutím tlačítka + nebo - procházejte funkcemi podnabídky. Po výběru požadovanou funkci aktivujte stisknutím tlačítka NABÍDKA. 3. Stiskněte tlačítko - nebo + pro změnu nastavené hodnoty vybrané funkce. 4. Chcete-li ukončit nabídku a uložit nastavení, vyberte možnost Exit (Konec). Chcete-li změnit nastavení jiné funkce, opakujte kroky 2-3. Obrázek 5 Zpráva nabídky OSD 11

13 NASTAVENÍ OBRAZU Popisy indikátorů funkcí (LED) Položka hlavní nabídky Jas Nastavení grafiky Ikona hlavní nabídky Položka podnabídky Jas Kontrast Eko DCR Hodiny Ostření H. poloha Podnabídka Standard Text Internet Hra Film Sport Vypnuto Zapnuto Nastavení pozadí Popis Kontrast z digitálního registru. Standardní režim Režim Text Režim Internet Režim Hra Režim Film Sportovní režim Deaktivovat dynamický poměr kontrastu Aktivovat dynamický poměr kontrastu Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu Slouží k nastavení vodorovné polohy obrazu V. poloha Slouží k nastavení svislé polohy obrazu 12

14 Položka hlavní nabídky Teplota barev Zesílit barvy Ikona hlavní nabídky Položka podnabídky Teplé Normální Studené srgb Uživatel Podnabídka Vlastní M Vlastní Z Vlastní Č Plné vylepšení zap. nebo vyp. Přirozená pokožka Zelené pole Azur Automatická detekce Ukázka zap. nebo vyp. Popis Slouží k načtení teploty teplé barvy z paměti EEPROM Slouží k načtení teploty teplé barvy z paměti EEPROM Slouží k načtení teploty studené barvy z paměti EEPROM Slouží k načtení teploty studené barvy z paměti EEPROM Intenzita modré z digitálního registru Intenzita zelené z digitálního registru Intenzita červené z digitálního registru Deaktivovat nebo aktivovat režim Plné vylepšení Deaktivovat nebo aktivovat režim Přirozená pokožka Deaktivovat nebo aktivovat režim Zelené zap. nebo vyp. pole zap. nebo vyp. Deaktivovat nebo aktivovat režim Azur Deaktivovat nebo aktivovat režim zap. nebo vyp. Automatická detekce zap. nebo vyp. Deaktivovat nebo aktivovat režim Ukázka 13

15 Položka hlavní nabídky Ikona hlavní nabídky Položka podnabídky Podnabídka Popis Zesílení obrazu Nastavení OSD Rozšíření Velikost rámu Jas Kontrast H. poloha V. poloha Jasný rám H. poloha V. poloha Časový limit Jazyk výběr vstupu DDC/CI Resetovat Informace zap. nebo vyp. D-Sub DVI Upravit velikost rámu Upravit jas rámu Upravit kontrast rámu Slouží k nastavení vodorovné polohy rámečku Slouží k nastavení svislé polohy rámečku Deaktivovat nebo aktivovat Jasný rám Slouží k nastavení vodorovné polohy OSD. Slouží k nastavení svislé polohy nabídky OSD Slouží k nastavení doby zobrazení nabídky OSD na obrazovce. Vyberte jazyk OSD Slouží k výběru analogového vstupního zdroje Slouží k výběru digitálního vstupního zdroje Slouží k ZAPNUTÍ/VYPNUTÍ podpory DDC/CI Resetovat výchozí nastavení nabídky Zobrazit informace o zdroji hlavního obrazu a dílčího obrazu 14

16 PLUG AND PLAY Funkce Plug & Play DDC1/2B Tento monitor disponuje možnostmi VESA DDC1/2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností. Komunikační kanál je nadefinován ve dvou úrovních, DDC1 a DDC2B. Úroveň DDC1 představuje jednosměrný datový kanál z displeje do počítače, který nepřetržitě přenáší informace EDID. DDC2B představuje obousměrný datový kanál, založený na protokolu I²C. Zařízení si může vyžádat informace EDID přes kanál DDC2B. TENTO MONITOR SE BUDE JEVIT JAKO NEFUNKČNÍ, POKUD NA JEHO VSTUPU NEBUDE ŽÁDNÝ VIDEO SIGNÁL. ABY TENTO MONITOR SPRÁVNĚ PRACOVAL, MUSÍ BÝT NA JEHO VSTUPU VIDEO SIGNÁL. Tento monitor splňuje normy pro "zelený" monitor, stanovené organizací Video Electronics Standards Association (VESA) a společností The Swedish Confederation Employees (NUTEK). Tato funkce je navržena proto, aby se šetřila elektrická energie snížením spotřeby energie, pokud není na vstupu přítomen žádný video signál. Pokud není na vstupu monitoru přítomen žádný video signál, a to ani po uplynutí časového intervalu, monitor se automaticky vypne. Tímto způsobem se redukuje spotřeba vnitřního napájecího zdroje. Po obnovení vstupního video signálu se obnoví úplné napájení a obraz na displeji se automaticky zaktualizuje. Tato funkce je podobná funkci spořič obrazovky "Screen Saver" s tím rozdílem, že displej je v prvním případě úplně vypnutý. Displej se obnoví po stisknutí klávesy na klávesnici nebo klepnutím tlačítkem myši. 15

17 TECHNICKÁ PODPORA (ČASTÉ DOTAZY) Problém a Otázka Možné řešení Indikátor LED napájení nesvítí Žádná funkce Plug & Play Obraz je nejasný Obraz je neklidný nebo je v obraze patrné vlnivé vzorování Indikátor LED napájení svítí, chybí však jakékoli video nebo obraz. *Zkontrolujte, zda je vypínač v zapnuté poloze *Musí být připojen napájecí kabel *Zkontrolujte, zda je počítač kompatibilní s funkcí Plug & Play *Prověřte, zda je grafická karta počítače kompatibilní s funkcí Plug & Play *Zkontrolujte, zda nejsou ohnuté kolíky v zástrčce D-15 *Nastavte ovládací prvky jasu a kontrastu. *Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení. *Vypínač napájení počítače musí být v zapnuté poloze. * Grafická karta (video adaptér) počítače musí být zcela a správně zasunuta do příslušného slotu na počítači. *Prověřte, zda je kabel videa monitoru správně připojen k počítači. *Zkontrolujte kabel videa monitoru a ujistěte se, že nejsou ohnuté žádné kolíky. *Zkontrolujte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte indikátor LED CAPS LOCK. Tento indikátor LED by se měl po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout. Chybí některá ze základních barev *Zkontrolujte kabel videa monitoru a ujistěte se, že nejsou (ČERVENÁ, ZELENÁ nebo MODRÁ). ohnuté žádné kolíky. Obraz nemá správnou velikost nebo není správně vystředěn V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá) Horizontální nebo vertikální rušení obrazu *Nastavte frekvenci obrazových bodů (CLOCK) a zaostření nebo stiskněte "horkou klávesu" (AUTO). *Nastavte barvu RGB nebo zvolte barevnou teplotu. *Použijte režim pro ukončení operačního systému Win95/98/2000/ME/XP. Nastavte frekvenci obrazových bodů (CLOCK) a zaostření nebo stiskněte "horkou klávesu" (AUTO). Parametr CLOCK (frekvence obrazových bodů) řídí počet obrazových bodů nasnímaných jedním horizontálním pohybem. Pokud není frekvence správná, budou se na obrazovce zobrazovat svislé proužky a obraz nebude mít správnou šířku. Parametr FOCUS nastavuje signál fáze hodin obrazových bodů. Při špatném nastavení fáze se bude v obraze projevovat horizontální rušení (při světlém obrazu). Pro nastavení parametrů FOCUS a CLOCK použijte "bodový vzor" nebo vzor režimu pro ukončení operačního systému Win95/98/2000/ME/XP. 16

18 CHYBOVÉ ZPRÁVY A MOŽNÁ ŘEŠENÍ CABLE NOT CONNECTED - KABEL NENÍ ZAPOJEN: 1. Zkontrolujte, zda je signálový kabel správně připojen, a pokud je konektor uvolněný, utáhněte šroubky na konektoru. 2. Prověřte, zda nejsou poškozeny kolíky konektoru signálového kabelu. INPUT NOT SUPPORT - VSTUP NENÍ PODPOROVÁN: Váš počítač je nastaven do nevhodného zobrazovacího režimu - nastavte počítač do zobrazovacího režimu, uvedeného v následující tabulce.(stránka 19) 17

19 DODATEK TECHNICKÉ ÚDAJE Zobrazovací Barevný TFT LCD monitor 17 Barevný TFT LCD monitor 19 s systém s podsvícením LED podsvícením LED Panel LCD Velikost 43,27 cm 48,19 cm Rozteč pixelů 0,264mm (H)x 0,264mm (V) 0,294mm (H)x 0,294mm (V) Video RGB analogové rozhraní Signál TMDS Vstup Horizontální 30 khz 83 khz frekvence Vertikální Hz frekvence Zobrazované barvy 16,7 mil. barev Frekvence obrazových bodů 140 MHz Maximální rozlišení 1280 x 1024 při 60 Hz Technologie Plug & Play VESA DDC1/2B TM Vstupní konektor D-Sub 15 kolíků/ DVI 24 kolíků Vstup videosignálu Analogový: 0,7 Vp-p (standardní), 75 OHMŮ, kladný Digitální: 150 Vidiff 1200, 20 MHz frekvence obrazových bodů 165 MHz Maximální velikost obrazovky Horizontální: 337,920mm Vertikální: 270,336mm Horizontální: 376,32mm Vertikální: 301,056mm Zdroj napájení 100 ~ 240 V, 50 ~ 60 Hz, 1,5 A Ekologie Provozní teplota: 0 až 40 C podmínky Skladovací teplota: -25 až 55 C Provozní vlhkost: 10% až 85% Hmotnost (čistá) 3,9 kg přístroj 4,2 kg přístroj Rozměry (s podstavcem) 371,6*382,6*190,0mm (S*V*H) 409,1*413,4*210,0mm (S*V*H) Příkon (maximální) 25 wattů Vnější ovládací prvky: Spínač Zvukový výstup Soulad s předpisy Auto/ Zdroj / Konec Rychlé tlačítko - / EKO + / Hlasitost+ Nabídka/vstoupit Vypínač Funkce Jas Nastavení grafiky Teplota barev Zesílit barvy Zesílení obrazu Nastavení OSD Rozšíření 1,0 W rms (na kanál) FCC, CE 18

20 Předvolené režimy zobrazení STANDARDNÍ ROZLIŠENÍ VODOROVNĚ Frekvence (khz) SVISLE Frekvence (Hz) při 60 Hz VGA při 67 Hz při 72 Hz při 75 Hz Režim DOS při 70 Hz při 56 Hz SVGA při 60 Hz při 72 Hz při 75 Hz Režim Mac při 75 Hz při 60 Hz XGA při 70 Hz při 75 Hz x 864 při 75Hz x 960 při 60Hz SXGA 1280x1024 při 60Hz x1024 při 75Hz

21 POPIS KOLÍKŮ KONEKTORŮ kolíkový kabel signálu pro barevný monitor Č. KOLÍKU POPIS Č. KOLÍKU POPIS 1. Červená 9. +5V/Snímání(+5V) 2. Zelená 10. Uzemnění monitoru 3. Modrá 11. Uzemnění logiky 4. Uzemnění logiky 12. DDC sériová data 5. Detekce kabelu 13. H synch. 6. Uzemnění - červená 14. V synch. 7. Uzemnění - zelená 15. DDC seriové Clk. 8. Uzemnění - modrá 24kolíkový kabel signálu pro barevný monitor Č. KOLÍKU POPIS Č. KOLÍKU POPIS 1. TMDS data TMDS data TMDS data Napájení +5 V 3. TMDS data 2/4 stínění 15. Uzemnění (pro +5V) 4. TMDS data Detekce připojení za chodu 5. TMDS data TMDS data 0-6. Takt DDC 18. TMDS data Data DDC 19. TMDS data 0/5 stínění 8. N.C. 20. TMDS data 5-9. TMDS data TMDS data TMDS data Stínění frekvence TMDS 11. TMDS data 1/3 stínění 23. Takt+ TMDS 12. TMDS data Takt- TMDS 20
