1 Uživatelská příručka 15 CRT monitor TATUNG Vibrant

2 Než začnete s monitorem pracovat, přečtěte si důkladně tuto příručku a ponechejte si ji pro budoucí referenci. Obsah Seznam součástí balíku 2 Bezpečnostní opatření 3 Pokyny k instalaci 4 Otočný podstavec 4 Napájecí kabel 4 Kabel pro přenos videosignálu 5 Pokyny k práci s monitorem 6 Obecné pokyny 6 Přizpůsobení nastavení 7 Nastavení obrazu 7 Technologie Plug and Play 8 Technická podpora (FAQ) 9 Dodatek A Technické údaje 10 Dodatek B Tabulka výchozího nastavení výrobce 11 Seznam součástí balíku Balík produktu by měl obsahovat následující součásti: 1. Monitor 2. Uživatelskou příručku 3. Napájecí kabel 4. Otočný podstavec 2

3 Bezpečnostní opatření Pokud chcete předejít poškození elektrickým proudem, neodstraňujte šrouby nebo kryt monitoru. Uvnitř monitoru nejsou žádné součásti, u kterých by mohl uživatel provádět údržbu. Údržbu může provádět pouze kvalifikovaný servisní technik. Zdroj napájení střídavým napětím: Tento monitor je navržen tak, aby spolupracoval se zdrojem střídavého napětí v rozmezí od 100 do 240V. UPOZORNĚNÍ: Toto zařízení je třeba uzemnit. Monitor je vybaven uzemněnou zástrčkou, kterou je nutné zapojovat do snadno dostupné uzemněné zásuvky umístěné v blízkosti přístroje. Pokud nelze zástrčku do zásuvky zapojit, obraťte se na kvalifikovaného elektrikáře. Zajistěte, aby se po napájecím kabelu nešlapalo, nepřekážel, a aby tento kabel nebyl poškozen. Porušený napájecí kabel může způsobit požár nebo poškození elektrickým proudem. Poškozený napájecí kabel nepoužívejte. Informace o možnostech výměny kabelu získáte od místního obchodního zástupce. Zajistěte, aby se k monitoru nedostala žádná domácí zvířata. Dovnitř monitoru nevkládejte žádné objekty. Zajistěte, aby se do kontaktu s monitorem nedostala žádná kapalina. Kryt monitoru je třeba čistit vlhkou látkou. Chcete-li předejít únavě očí, nevystavujte obrazovku přímému slunečnímu záření nebo ostrým světlům. Při práci s monitorem nepřekračujte uvedené limity (viz technické údaje). Správné fungování monitoru vyžaduje přiměřenou ventilaci. Nevystavujte monitor zdrojům tepla (například radiátorům) a zdrojům vysoké vlhkosti. Dlouhodobé vystavení účinkům slunečního záření může způsobit vyblednutí monitoru. Nevystavujte monitor silným magnetickým polím, která jsou generována například transformátory, motory nebo ventilátory. V případě možného selhání monitor vypněte, odpojte od elektrické sítě a obraťte se na kvalifikovaného servisního technika. 3

4 Pokyny k instalaci Otočný podstavec Otočný podstavec můžete k monitoru připevnit následujícím způsobem: Opatrně překlopte monitor na boční stranu nebo spodní částí nahoru (viz obrázek). Najděte otvory v přední části spodní strany monitoru. Do těchto otvorů vsuňte propojovací části otočného podstavce. Tlačte podstavec směrem dopředu, až zapadne do správné pozice. Chcete-li odstranit otočný podstavec, uchopte jeho spodní část a vyjměte jej. Napájecí kabel Zdroj napájení: 1. Ujistěte se, že napájecí kabel představuje správný typ kabelu vyžadovaný ve vaší zemi. 2. Součástí tohoto monitoru je univerzální zdroj napájení umožňující práci při střídavém napětí 100/120V nebo v okruhu střídavého napětí 220/240V (žádné zásahy ze strany uživatele nejsou nutné). 3. Zapojte jeden konec napájecího kabelu do vstupního konektoru pro napájení monitoru a jeho opačný konec do tříkolíkové zásuvky střídavého napětí. V závislosti na typu napájecího kabelu dodávaného s monitorem lze tento kabel zapojit do zásuvky ve zdi nebo konektoru pro napájení v počítači. 4

5 1 Napájecí kabel 2 Kabel pro přenos signálu Kabel pro přenos videosignálu Připojení kabelu pro přenos videosignálu: Součástí monitoru je integrovaný kabel pro přenos videosignálu. Zapojte 15-ti kolíkový konektor kabelu pro přenos signálu do videoportu počítače a přitáhněte na konektoru dva šrouby. Připojení napájecího kabelu: Zapojte napájecí kabely počítače a monitoru do zdroje střídavého napětí. Osazení kolíků konektoru kabelu pro přenos video signálu: Číslo PINu Popis Číslo PINu Popis 1. Signál červené barvy 9. Neobsazen 2. Signál zelené barvy 10. Uzemnění 3. Signál modré barvy 11. Uzemnění monitoru 4. Uzemnění 12. DDC - sériová data 5. Uzemnění 13. Horizontální synchronizace 6. Uzemnění signálu červené barvy 14. Vertikální synchronizace/* VCLK 7. Uzemnění signálu zelené barvy 15. DDC - sériový kmitočet 8. Uzemnění signálu modré barvy * Pro DDC 5

6 Pokyny k práci s monitorem Obecné pokyny Síťový vypínač je umístěn na předním panelu monitoru. Tímto vypínačem lze monitor zapnout nebo vypnout. Ostatní ovládací tlačítka jsou umístěna v dolní části monitoru (viz obrázek). Těmito tlačítky můžete upravit obraz podle svých představ. Ujistěte se, že je již připojen napájecí kabel. Propojte monitor a grafickou kartu počítače kabelem pro přenos signálu. Zapněte monitor síťovým vypínačem. Rozsvítí se indikátor napájení. Součástí monitoru je jedinečný sytém rychlého zapínání umožňující zobrazit obraz během několika sekund po zapnutí monitoru. Externí ovládací prvky 1. Síťový vypínač 2. Indikátor napájení 3. Tlačítko "Nahoru" 4. Tlačítko "Dolu" 5. Funkce Poznámky Uchovejte si původní přepravní krabici a materiál k zabalení. Může se hodit k přepravě monitoru. Chcete-li dosáhnout maximální ochrany monitoru, zabalte jej znovu tak, jak byl zabalen od výrobce. 6

7 Přizpůsobení nastavení 1. Stiskněte síťový vypínač, rozsvítí se zelená kontrolka a monitor je zapnutý. Stiskněte tento vypínač ještě jednou, kontrolka zhasne a monitor je vypnutý. 2. Pokud stisknete tlačítko Funkce, rozsvítí se kontrolka nastavení. 3. Pokud jste vybrali funkci, stiskněte nebo k nastavení obrazu. 4. Pokud nesvítí ani jedna kontrolka, stiskněte hned tlačítko k nastavení jasu nebo tlačítko k nastavení kontrastu. Nastavení obrazu Popis ikon ovládacích prvků: 5. KONTRAST Nastavení kontrastu obrazu. 6. JAS Nastavení jasu obrazu. 7. HORIZONTÁLNÍ VELIKOST OBRAZU Nastavení horizontální velikosti obrazu. 8. HORIZONTÁLNÍ ZAROVNÁNÍ OBRAZU Nastavení horizontálního umístění obrazu. 9. VERTIKÁLNÍ VELIKOST OBRAZU Nastavení vertikální velikosti obrazu. 10. VERTIKÁLNÍ ZAROVNÁNÍ OBRAZU Nastavení vertikálního umístění obrazu. 11. SOUDKOVITOST Nastavení soudkovitosti a válcového tvaru. 12. LICHOBĚŽNÍK Nastavení lichoběžníkového zakřivení obrazu OBNOVENÍ Stisknutím obou tlačítek obnovíte výchozí nastavení monitoru. 7

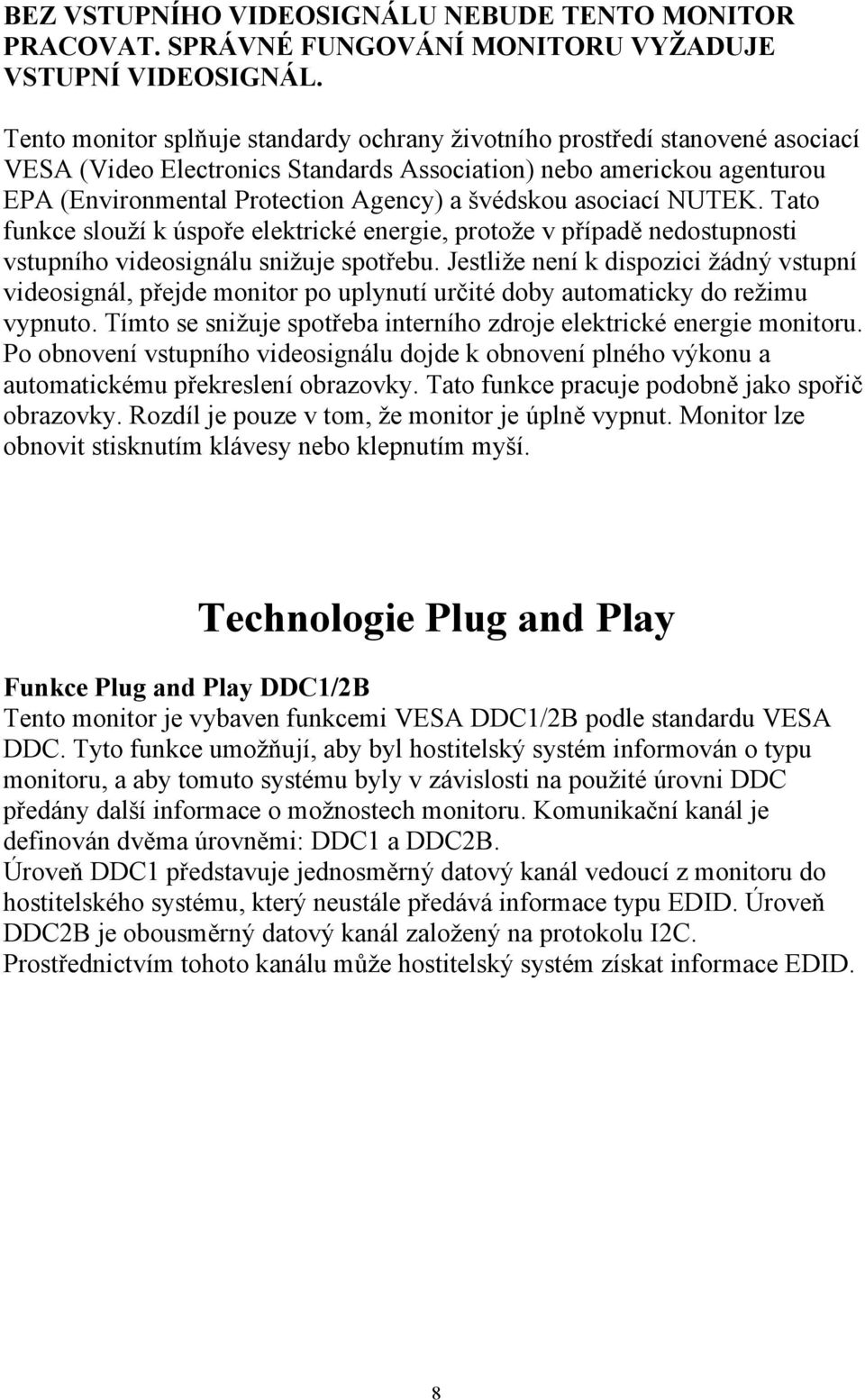

8 BEZ VSTUPNÍHO VIDEOSIGNÁLU NEBUDE TENTO MONITOR PRACOVAT. SPRÁVNÉ FUNGOVÁNÍ MONITORU VYŽADUJE VSTUPNÍ VIDEOSIGNÁL. Tento monitor splňuje standardy ochrany životního prostředí stanovené asociací VESA (Video Electronics Standards Association) nebo americkou agenturou EPA (Environmental Protection Agency) a švédskou asociací NUTEK. Tato funkce slouží k úspoře elektrické energie, protože v případě nedostupnosti vstupního videosignálu snižuje spotřebu. Jestliže není k dispozici žádný vstupní videosignál, přejde monitor po uplynutí určité doby automaticky do režimu vypnuto. Tímto se snižuje spotřeba interního zdroje elektrické energie monitoru. Po obnovení vstupního videosignálu dojde k obnovení plného výkonu a automatickému překreslení obrazovky. Tato funkce pracuje podobně jako spořič obrazovky. Rozdíl je pouze v tom, že monitor je úplně vypnut. Monitor lze obnovit stisknutím klávesy nebo klepnutím myší. Technologie Plug and Play Funkce Plug and Play DDC1/2B Tento monitor je vybaven funkcemi VESA DDC1/2B podle standardu VESA DDC. Tyto funkce umožňují, aby byl hostitelský systém informován o typu monitoru, a aby tomuto systému byly v závislosti na použité úrovni DDC předány další informace o možnostech monitoru. Komunikační kanál je definován dvěma úrovněmi: DDC1 a DDC2B. Úroveň DDC1 představuje jednosměrný datový kanál vedoucí z monitoru do hostitelského systému, který neustále předává informace typu EDID. Úroveň DDC2B je obousměrný datový kanál založený na protokolu I2C. Prostřednictvím tohoto kanálu může hostitelský systém získat informace EDID. 8

9 Technické údaje (FAQ) Problém/otázka Indikátor napájení LED nesvítí. Funkce Plug and Play nefunguje. Obraz není ostrý. Obraz poskakuje nebo se vlní. Indikátor napájení LED svítí oranžově, ale obraz se nezobrazuje. Jedna ze základních barev se nezobrazuje (červená, zelená nebo modrá). Možné řešení Zkontrolujte zda je zapnut síťový vypínač. Zkontrolujte zapojení napájecího kabelu. Zkontrolujte, zda je systém počítače kompatibilní s technologií Plug and Play. Zkontrolujte, zda je grafická karta kompatibilní s technologií Plug and Play. Zkontrolujte, zda je připojen konektor typu D-15 kabelu pro přenos videosignálu. Ujistěte se, zda jsou nainstalovány ovladače monitoru. Nastavte kontrast a jas. Změňte umístění zařízení, která mohou způsobovat elektrické rušení. Zkontrolujte, zda je zapnut síťový vypínač. Ujistěte se, že je grafická karta počítače správně zastrčena do příslušného slotu. Přesvědčete se, zda je k počítači správně připojen kabel pro přenos videosignálu. Zkontrolujte kabel pro přenos videosignálu a ujistěte se, že žádný kolík není zkřivený. Přesvědčete se, že počítač pracuje: Stiskněte klávesu CAPS LOCK a pozorujte indikátor CAPS LOCK. Po stisknutí klávesy CAPS LOCK by měl indikátor začít nebo přestat svítit. Zkontrolujte kabel pro přenos videosignálu a ujistěte se, že žádný kolík není zkřivený. 9

10 Dodatek A Technické údaje Obrazovka 38.1 cm (15") sklon 90 stupňů, 29mm spojovací hrdlo, velikost bodu 0.25mm, antireflexní obrazovka Zobrazitelná velikost obrazu úhlopříčka 35.1 cm (13.8") diagonálně Videosignál analogový, RGB 0.7 Vpp pozitivní / 75 Ohmů Synchronizační signál horizontální: pozitivní nebo negativní vertikální: pozitivní nebo negativní Synchronizace Horizontální automatická 30kHz - 54kHz Vertikální automatická 50Hz - 120Hz Maximální rozlišení 1024x768 Bodová frekvence videosignálu 65MHz Výchozí časování 5 Časování v režimu uživatele 20 Zdroj napájení zdroj napájení s režimem zapínání, střídavé napětí V, frekvence 50/60 Hz (plný rozsah) Pracovní teplota 0-40 stupňů Celsia (okolní teplota) Vlhkost 10-85% (relativní, nekondezující) Hmotnost (čistá) 11.5 kg Rozměry monitoru 360 (š) x 362 (v) x 387 (h) mm Kabel pro přenos signálu 15-ti kolíkový typu mini D-Sub Plug and Play DDC1/2B EPA ENERGY STAR Režim zapnuto 75W Režim vypnuto 5W Spotřeba Maximálně 75W Předdefinovaná oblast zobrazení 260 x 195 mm Certifikáty TÜV/GS, CE, MPRII 10

11 Dodatek B Tabulka výchozího nastavení výrobce STANDARD ROZLIŠENÍ HORIZONTÁLNÍ VERTIKÁLNÍ FREKVENCE FREKVENCE IBM 720 x khz 70 Hz VGA 640 x khz 60 Hz VESA/ x khz 85 Hz VESA/ x khz 85 Hz VESA/ x khz 60 Hz 11

12 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 12
