Garantujeme nejvyšší životnost a bezproblémový odchod třísek!

Rozměr: px
Začít zobrazení ze stránky:

Download "Garantujeme nejvyšší životnost a bezproblémový odchod třísek!"

Transkript

1 Garantujeme nejvyšší životnost a bezproblémový odchod třísek!

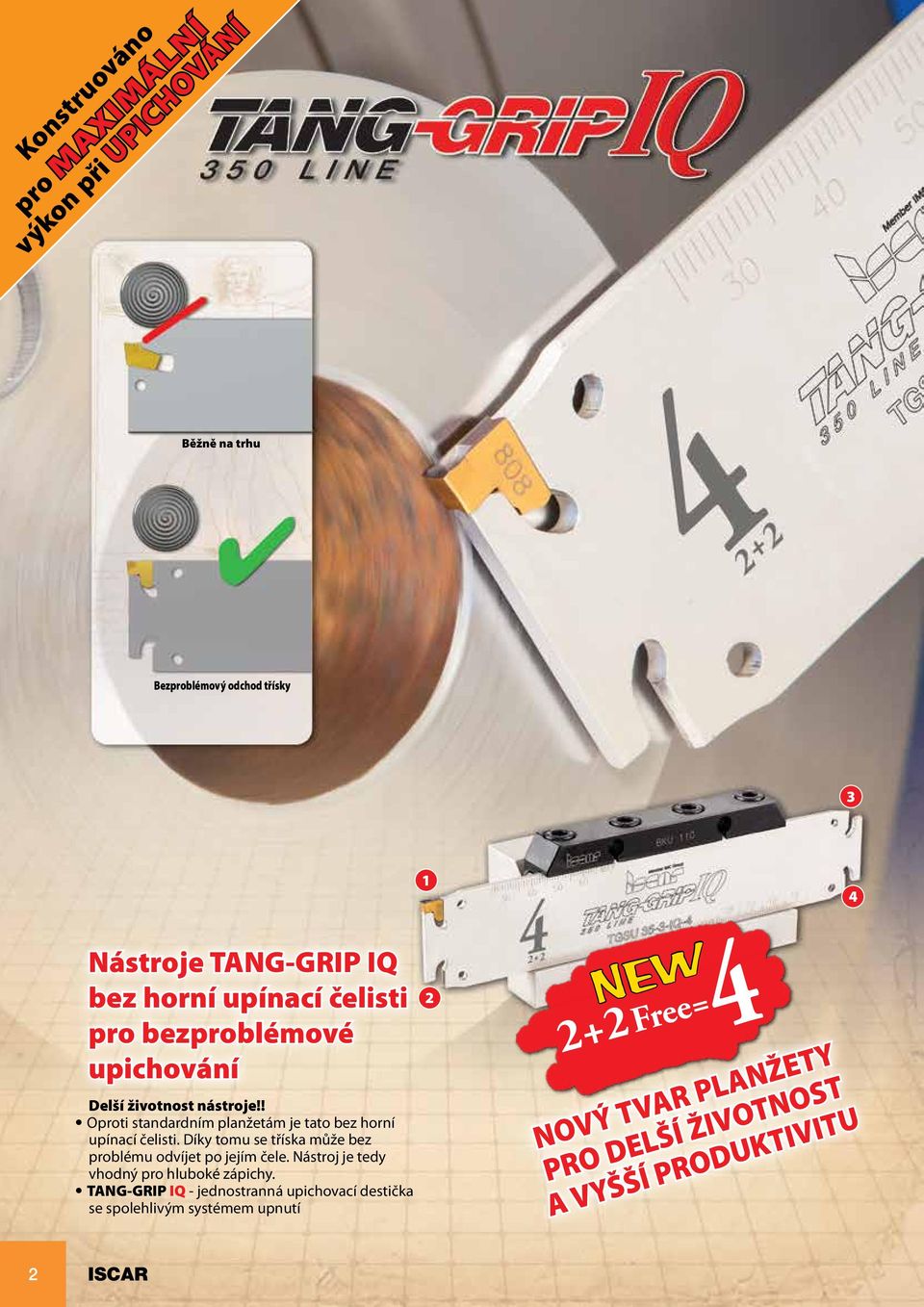

2 Konstruováno pro MaximÁLNÍ výkon při UPICHOVÁNÍ Běžně na trhu Bezproblémový odchod třísky Nástroje TNG-GRIP IQ bez horní upínací čelisti pro bezproblémové upichování Delší životnost nástroje!! Oproti standardním planžetám je tato bez horní upínací čelisti. Díky tomu se tříska může bez problému odvíjet po jejím čele. Nástroj je tedy vhodný pro hluboké zápichy. TNG-GRIP IQ - jednostranná upichovací destička se spolehlivým systémem upnutí 2 NE 2+2 Free= NOVÝ TVR PLNŽETY PRO DELŠÍ ŽIVOTNOST VYŠŠÍ PRODUKTIVITU 2 ISCR

3 350 LINE TGSU Planžety s plochým čelem pro tangenciálně upnuté zapichovací a upichovací destičky TNG-GRIP TGSU 35-3-IQ-4Z TGSU 35-4-IQ-4Z 30 Dmax MX. h1 B MX. 150 TGSU IQ TGSU 35-2-IQ NE TGSU 35-3-IQ-4 NE TGSU 35-4-IQ-4 TGSU 35-5-IQ TGSU 35-6-IQ TGSU 35-7-IQ TGSU 35C-8-IQ (1) TGSU 35C-9-IQ (1) TGSU 56C-7-IQ (1) TGSU 56C-8-IQ (1) TGSU 56C-9-IQ (1) (1) B1 min max h1 D max Destičky (2) 2.50 (3) TG 1.4 TG 2 TG 3 TG 4 TG 5 TG 6 TG 7 TG 8 TG 9 TG 7 TG 8 TG 9 C planžety s vnitřním chlazením upínejte pouze do bloku TGTBU HD. Trubici chlazení SGCU 341 nutno objednat samostatně. do hloubky záběru planžety je 1,05 mm (3) Tloušťka do hloubky záběru planžety je 1,65 mm (2) Tloušťka TGSU IQ TGSU 35-2-IQ TGSU 35-3-IQ-4Z TGSU 35-4-IQ-4Z TGSU 35-5-IQ TGSU 35-6-IQ TGSU 35-7-IQ TGSU 35C-8-IQ TGSU 35C-9-IQ TGSU 56C-7-IQ TGSU 56C-8-IQ TGSU 56C-9-IQ Extraktor ETG 1.4/1.6* ETG 2* ETG 5-7* ETG 5-7* ETG 5-7* ETG 8-12* ETG 8-12* ETG 5-7* ETG 8-12* ETG 8-12* Trubice chlazení SGCU SGCU SGCU SGCU SGCU 341* 341* 341* 341* 341* * Nutno objednat samostatně. 1 2 TGSU 35-3-IQ-4Z TGSU 35-4-IQ-4Z 3 NE 4 3

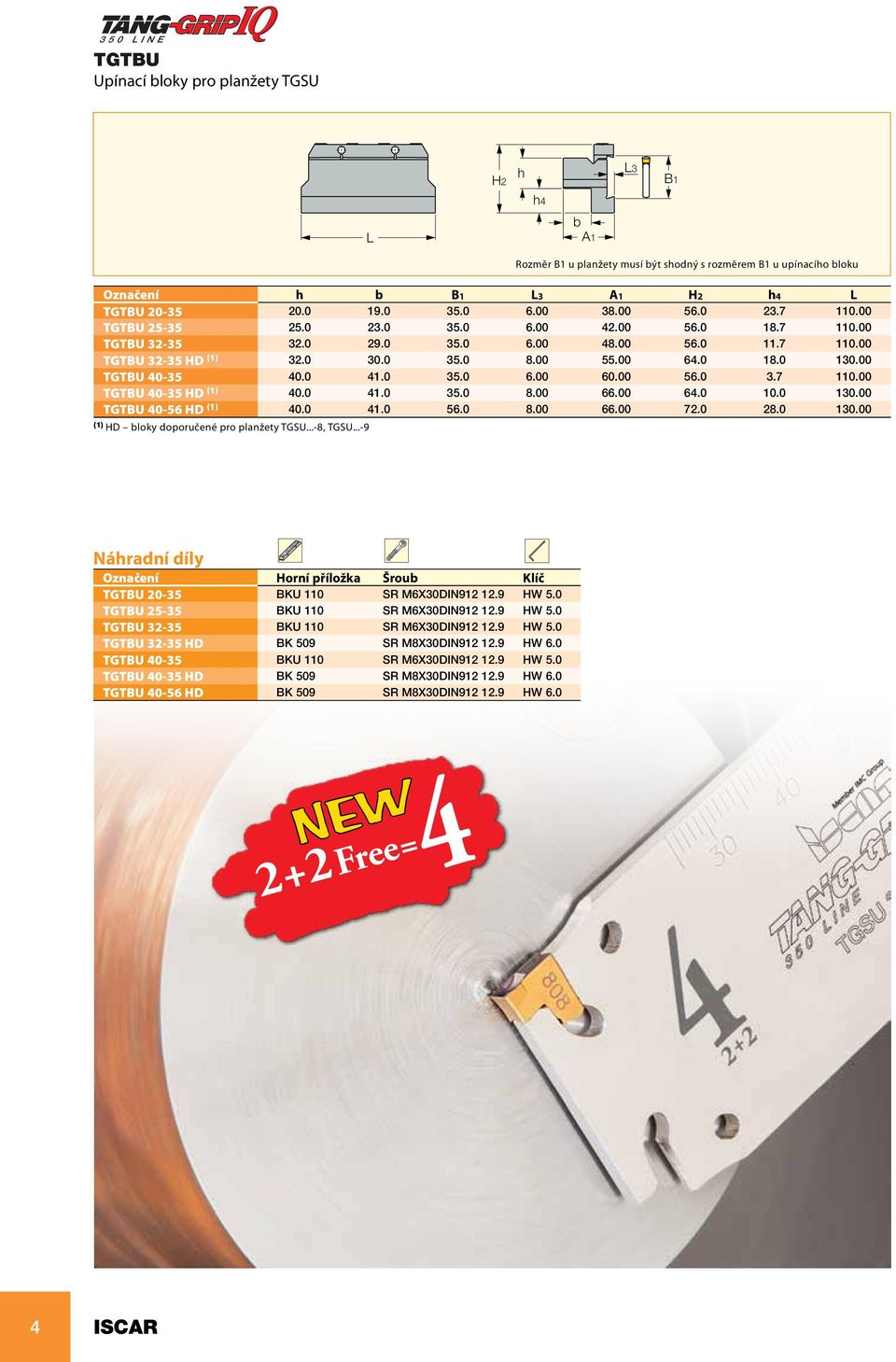

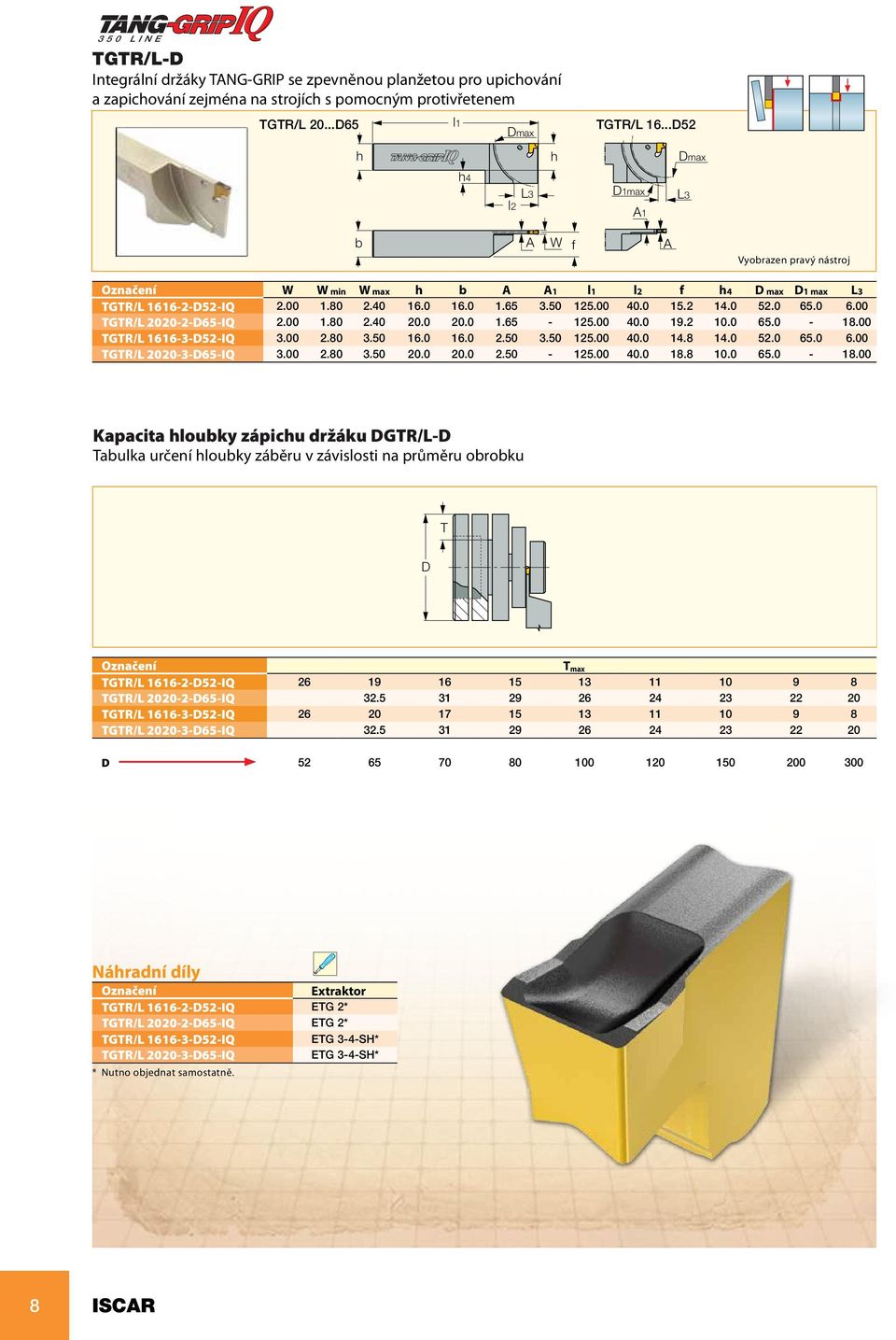

4 3 5 0 L I N E TGTBU Upínací bloky pro planžety TGSU H2 h L3 B1 h4 L b 1 Rozměr B1 u planžety musí být shodný s rozměrem B1 u upínacího bloku h b B1 L3 1 H2 h4 L TGTBU TGTBU TGTBU TGTBU HD (1) TGTBU TGTBU HD (1) TGTBU HD (1) (1) HD bloky doporučené pro planžety TGSU...-8, TGSU...-9 Horní příložka Šroub Klíč TGTBU BKU 110 SR M6X30DIN H 5.0 TGTBU BKU 110 SR M6X30DIN H 5.0 TGTBU BKU 110 SR M6X30DIN H 5.0 TGTBU HD BK 509 SR M8X30DIN H 6.0 TGTBU BKU 110 SR M6X30DIN H 5.0 TGTBU HD BK 509 SR M8X30DIN H 6.0 TGTBU HD BK 509 SR M8X30DIN H 6.0 NE 2+2 Free= 4 ISCR

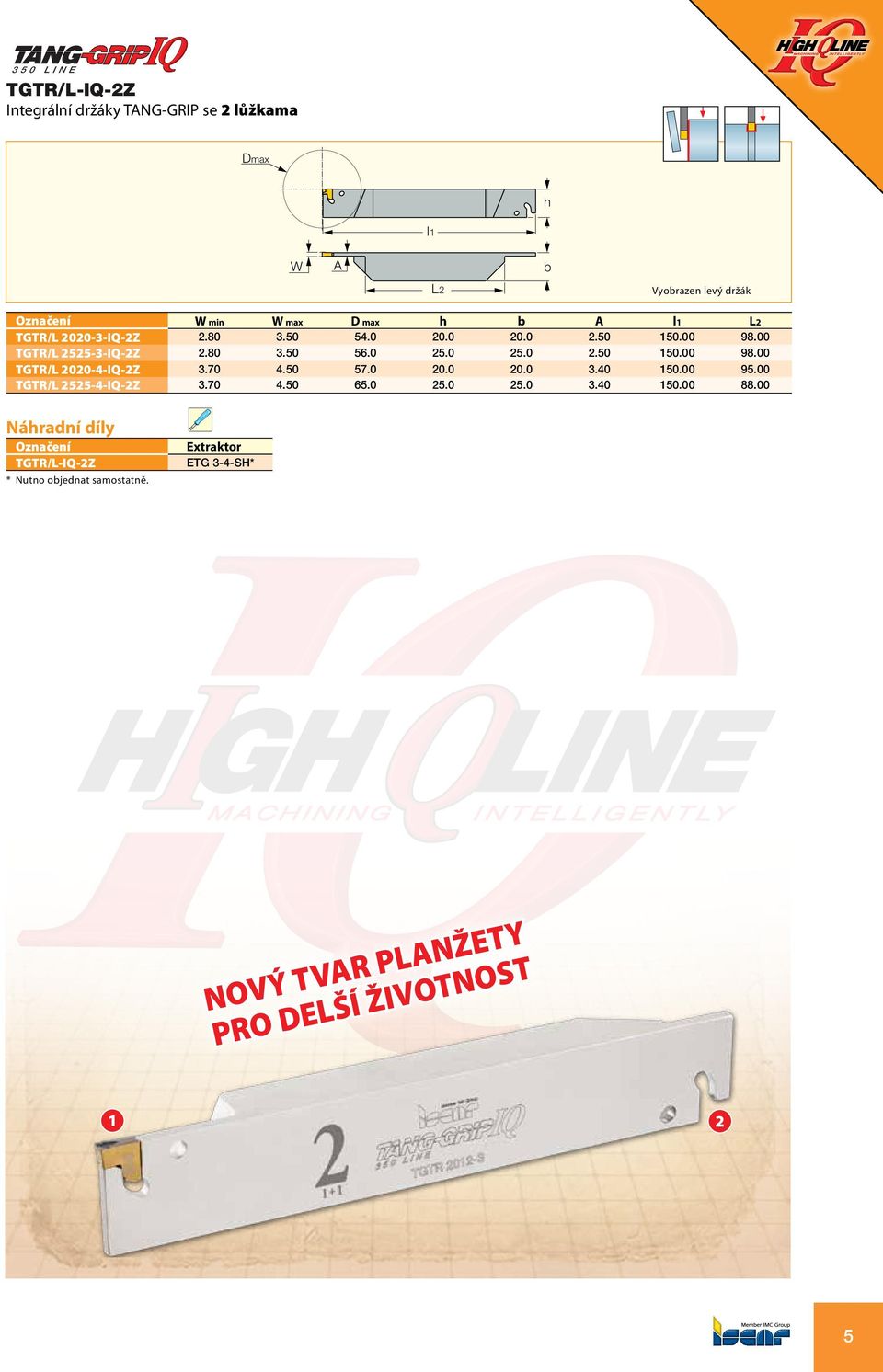

5 350 LINE TGTR/L-IQ-2Z Integrální držáky TNG-GRIP se 2 lůžkama Dmax h b L2 TGTR/L IQ-2Z TGTR/L IQ-2Z TGTR/L IQ-2Z TGTR/L IQ-2Z Vyobrazen levý držák min max D max h b L TGTR/L-IQ-2Z Extraktor * Nutno objednat samostatně. ETY Ž N L R P TNOST V T Ý NOV ELŠÍ ŽIVO PRO D 1 2 5

6 3 5 0 L I N E TGTR/L-IQ Integrální držáky TNG-GRIP Dmax l2 h h H2 L3 h4 b Vyobrazen levý držák min max h b H2 l2 L3 h4 D max Destičky TGTR/L IQ TG 1.4 TGTR/L IQ TG 1.4 TGTR/L IQ TG 1.4 TGTR/L IQ TG 1.4 TGTR/L IQ TG 1.6 TGTR/L IQ TG 1.6 TGTR/L IQ TG 1.6 TGTR/L IQ TG 2 TGTR/L IQ TG 2 TGTR/L L120-IQ TG 2 TGTR/L IQ TG 2 TGTR/L IQ TG 2 TGTR/L IQ TG 3 TGTR/L L120-IQ TG 3 TGTR/L IQ TG 3 TGTR/L IQ TG 3 TGTR/L IQ TG 3 TGTR/L IQ TG 3 TGTR 2525K-3 (1) TG 3 TGTR/L IQ TG 4 TGTR/L IQ TG 4 TGTR/L IQ TG 5 TGTR/L IQ TG 5 TGTR/L IQ TG 6 (1) S chlazením Extraktor TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 1.4/1.6* TGTR/L IQ ETG 2* TGTR/L IQ ETG 2* TGTR/L L120-IQ ETG 2* TGTR/L IQ ETG 2* TGTR/L IQ ETG 2* TGTR/L IQ TGTR/L L120-IQ TGTR/L IQ TGTR/L IQ TGTR/L IQ ETG 3-4* TGTR/L IQ ETG 3-4* TGTR 2525K-3 ETG 3-4* TGTR/L IQ ETG 3-4* TGTR/L IQ ETG 3-4* TGTR/L IQ ETG 5-7* TGTR/L IQ ETG 5-7* TGTR/L IQ ETG 5-7* * Nutno objednat samostatně. 6 ISCR

7 350 LINE TGTR/L-2T..SH-L120 Integrální držáky TNG-GRIP Dmax Dmax h h1 h4 l2 b TGTR/L T10SH-L120-IQ TGTR/L T15SH-L120-IQ TGTR/L T18SH-L120-IQ (1) TGTR/L Tmax-r Vyobrazen pravý držák min max h h1 b l2 h4 Tmax-r D max(1) Pro upichování TGTR/L-2T..SH-L120 Extraktor ETG 2-SH-T* * Nutno objednat samostatně. 7

8 3 5 0 L I N E TGTR/L-D Integrální držáky TNG-GRIP se zpevněnou planžetou pro upichování a zapichování zejména na strojích s pomocným protivřetenem TGTR/L 20...D65 h h4 Dmax L3 l2 h TGTR/L 16...D52 Dmax D1max L3 1 b f Vyobrazen pravý nástroj min max h b 1 l2 f h4 D max D1 max L3 TGTR/L D52-IQ TGTR/L D65-IQ TGTR/L D52-IQ TGTR/L D65-IQ Kapacita hloubky zápichu držáku DGTR/L-D Tabulka určení hloubky záběru v závislosti na průměru obrobku T D T max TGTR/L D52-iQ TGTR/L D65-iQ TGTR/L D52-iQ TGTR/L D65-iQ D Extraktor TGTR/L D52-IQ ETG 2* TGTR/L D65-IQ ETG 2* TGTR/L D52-IQ TGTR/L D65-IQ * Nutno objednat samostatně. 8 ISCR

9 E N ee= r F

10 6mm 14mm Nástroje pro těžké aplikace zapichování a soustružení Jednostranné destičky pro těžké aplikace zapichování / upichování a soustružení. Vlastnosti systému SUMO-GRIP Tangenciálně orientované lůžko držáku zajišťuje velmi tuhé a bezpečné upnutí. Umožňuje obrábění při vysokých posuvech (až 1,0 mm/ot.) Doporučeno pro obrábění součástí s velkým průměrem a pro těžké přerušované řezy. Bezproblémový odchod třísky díky absenci horní upínací čelisti Tangenciální způsob upnutí destičky a bezproblémový odchod třísky značně prodlužují životnost nástroje a možnost použít vyšší posuvy zvyšuje produktivitu. Systém vnitřního chlazení s vyústěním přímo k řezné hraně zvyšuje životnost nástroje při hlubokém zapichování. 10 ISCR

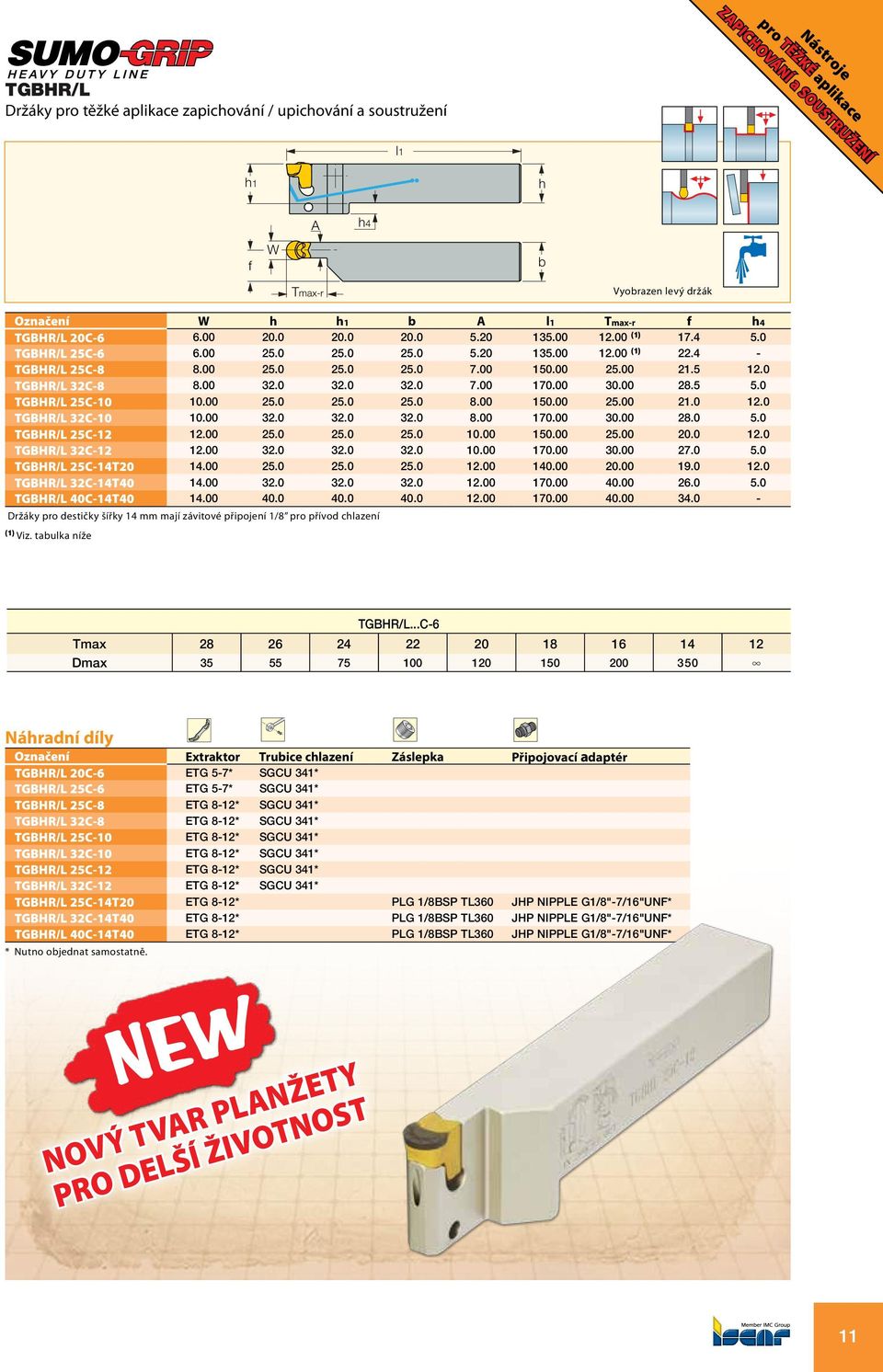

11 Nástroje pro těžké aplikace ZPICHOVÁNÍ a SOUSTRUŽENÍ TGBHR/L Držáky pro těžké aplikace zapichování / upichování a soustružení h1 h h4 f b Tmax-r Vyobrazen levý držák h h1 b Tmax-r f h4 TGBHR/L 20C (1) TGBHR/L 25C (1) TGBHR/L 25C TGBHR/L 32C TGBHR/L 25C TGBHR/L 32C TGBHR/L 25C TGBHR/L 32C TGBHR/L 25C-14T TGBHR/L 32C-14T TGBHR/L 40C-14T Držáky pro destičky šířky 14 mm mají závitové připojení 1/8 pro přívod chlazení (1) Viz. tabulka níže TGBHR/L...C-6 Tmax Dmax Extraktor Trubice chlazení Záslepka Připojovací adaptér TGBHR/L 20C-6 ETG 5-7* SGCU 341* TGBHR/L 25C-6 ETG 5-7* SGCU 341* TGBHR/L 25C-8 ETG 8-12* SGCU 341* TGBHR/L 32C-8 ETG 8-12* SGCU 341* TGBHR/L 25C-10 ETG 8-12* SGCU 341* TGBHR/L 32C-10 ETG 8-12* SGCU 341* TGBHR/L 25C-12 ETG 8-12* SGCU 341* TGBHR/L 32C-12 ETG 8-12* SGCU 341* TGBHR/L 25C-14T20 ETG 8-12* PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF* TGBHR/L 32C-14T40 ETG 8-12* PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF* TGBHR/L 40C-14T40 ETG 8-12* PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF* * Nutno objednat samostatně. NE NOVÝ TVR PLNŽETY PRO DELŠÍ ŽIVOTNOST 11

12 l TGBHR/L-JHP Soustružnicko-zapichovací držáky SUMO-GRIP s kanálky pro vysokotlaké chlazení l2 h h f T 1/8 BSPP 1/8 BSPP h4 b Vyobrazen pravý držák Bar Max h b l2 Tmax-r f h4 TGBHR/L 25-8-JHP TGBHR/L 32-8-JHP Množství kapaliny versus tlak 70 barů Množství kapaliny (l/min) 100 barů Množství kapaliny (l/min) 140 barů Množství kapaliny (l/min) TGBHR/L 25-8-JHP TGBHR/L 32-8-JHP Extraktor ETG 8-12 pro destičky šířky 8-12,7 mm * Nutno objednat samostatně. Extraktor Záslepka Klíč TGBHR/L-JHP ETG 8-12* PLG 1/8ISO1179 H 5.0 Max 340 BRŮ 12 ISCR

13 Nástroje pro těžké aplikace ZPICHOVÁNÍ a SOUSTRUŽENÍ Konstruováno pro Maximální výkon při ZPICHOVÁNÍ SOUSTRUŽENÍ 13

14 Konstruováno pro MXIMÁLNÍ výkon při ČELNÍM ZPICHOVÁNÍ NE BEZPEČNÉ UPNUTÍ PŘI ČELNÍM ZPICHOVÁNÍ TNG-GRIP jednostranné tangenciálně upnuté destičky pro čelní zapichování Vlastnosti systému Vysoce tuhé upnutí tangenciální destičky v lůžku Určeno pro čelní zapichování s počátečním zápichem na průměru v rozsahu 25 až 500 mm Umožňuje obrábění při vysokých posuvech i s přerušovaným řezem a dobrou kvalitou drsnosti povrchu Volné čelo bez upínacího elementu garantuje bezproblémovu tvorbu a odvíjení třísky po čele (velmi důležité při hlubokém zapichování) Systém upnutí a orientace destičky v lůžku dává nástroji vyšší předpoklad životnosti celého nástroje Úplně odstraňuje nebezpečí vytažení destičky z lůžka při vyjíždění ze zápichu Jedinou destičku lze použít jak pro pravý, tak i pro levý držák Kombinace utvařečů typu C, M a P v jakosti karbidu SUMO TEC IC808 zaručuje excelentní výkonnost a široký rozsah použitelnosti řezných parametrů Jednoduchá a rychlá výměna destičky Čelní zapichováky TNG-GRIP zahrnují jednostranné i oboustranné planžety a adaptéry šířky 3, 4, 5 a 6 mm pro destičky v jakosti karbidu IC808 SUMO TEC. Všechny planžety jsou standardních rozměrů a lze je upínat do stávajících upínacích bloků ISCR. 14 ISCR

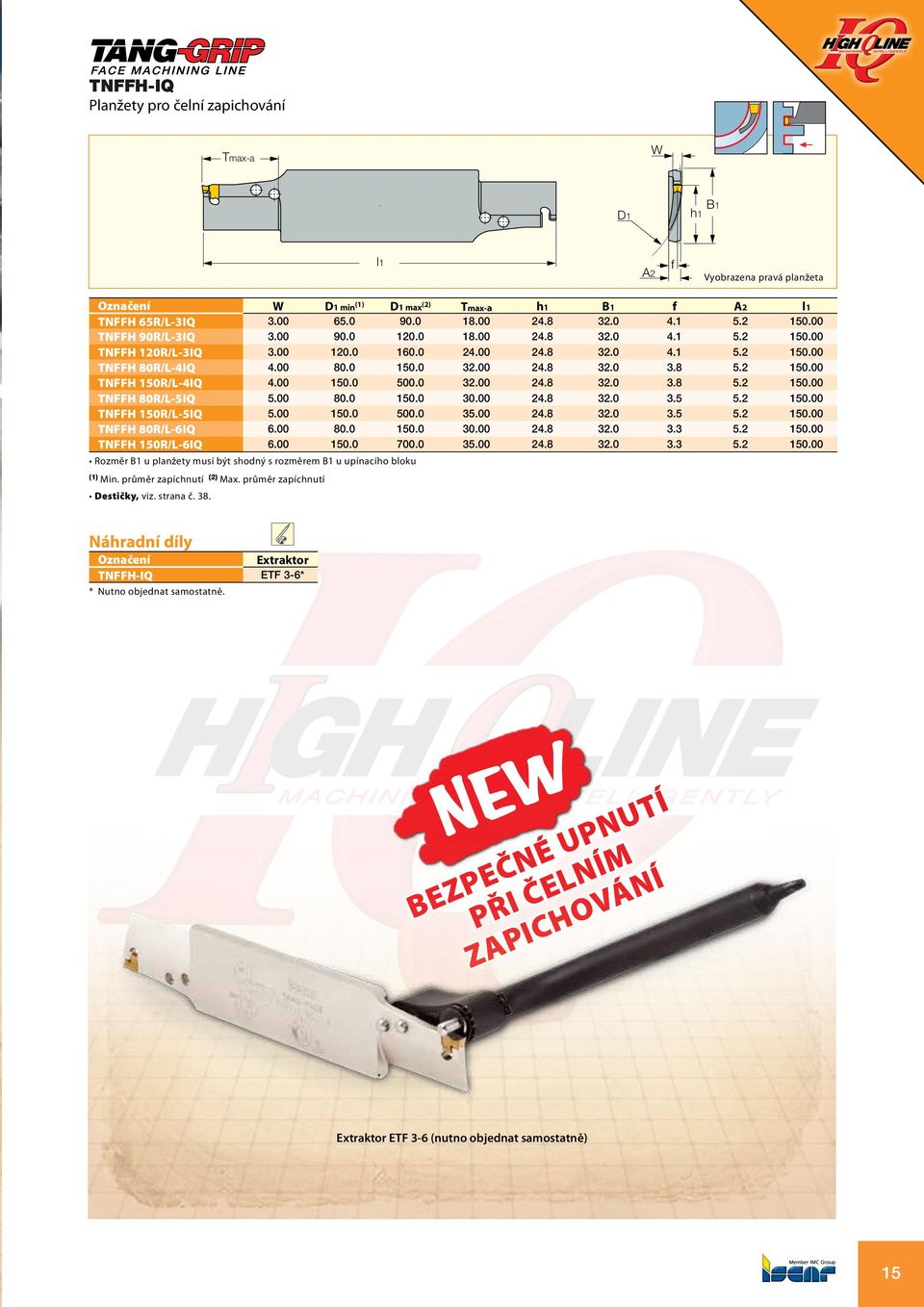

15 TNFFH-IQ Planžety pro čelní zapichování Tmax-a h1 D1 TNFFH 65R/L-3IQ TNFFH 90R/L-3IQ TNFFH 120R/L-3IQ TNFFH 80R/L-4IQ TNFFH 150R/L-4IQ TNFFH 80R/L-5IQ TNFFH 150R/L-5IQ TNFFH 80R/L-6IQ TNFFH 150R/L-6IQ f 2 B1 Vyobrazena pravá planžeta D1 min(1) D1 max(2) Tmax-a h1 B1 f Rozměr B1 u planžety musí být shodný s rozměrem B1 u upínacího bloku (1) Min. průměr zapíchnutí (2) Max. průměr zapíchnutí Destičky, viz. strana č. 38. TNFFH-IQ Extraktor ETF 3-6* * Nutno objednat samostatně. TÍ E U N UPN É ÍM N Č E ELN NÍ P Z BE PŘI Č HOVÁ PIC Z Extraktor ETF 3-6 (nutno objednat samostatně) 15

16 TNFF-IQ Zpevněné planžety pro čelní zapichování f D1 h1 B1 2 Tmax-a Vyobrazena pravá planžeta D1 min (1) D1 max (2) Tmax-a B1 f h1 2 TNFF 30R/L-3IQ TNFF 35R/L-3IQ TNFF 40R/L-3IQ TNFF 46R/L-3IQ TNFF 54R/L-3IQ TNFF 65R/L-3IQ TNFF 80R/L-3IQ TNFF 35R/L-4IQ TNFF 45R/L-4IQ TNFF 60R/L-4IQ TNFF 80R/L-4IQ TNFF 40R/L-5IQ TNFF 50R/L-5IQ TNFF 70R/L-5IQ TNFF 100R/L-5IQ TNFF 45R/L-6IQ TNFF 60R/L-6IQ TNFF 80R/L-6IQ TNFF 110R/L-6IQ (1) Min. průměr zapíchnutí (2) Max. průměr zapíchnutí Destičky, viz. strana č. 38. Extraktor TNFF-IQ ETF 3-6* * Nutno objednat samostatně. NE BEZPEČNÉ UPNUTÍ PŘI ČELNÍM ZPICHOVÁNÍ 16 ISCR

17 Konstruováno pro MaximÁLNÍ výkon při ČELNÍM ZPICHOVÁNÍ 17

18 STNDRDNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje Tangenciálně upnutý jednostranný upichovací systém Vlastnosti upichovacích destiček TG: Velmi tuhé upnutí v tangenciálně orientovaném lůžku. Umožňují obrábění při vysokých posuvech s velmi dobrou drsností obrobených ploch a rovinností. Doporučeno pro upichování větších průměrů a pro přerušovaný řez Garantují bezproblémový odchod třísek bez kolize s horní upínací čelistí jako tomu bylo u předchozího systému (velmi důležité při zapichování / upichování větších průměrů). Kombinace tangenciálního upnutí a absence horní upínací čelisti prodlužuje životnost destičky. Úplně je eliminován problém s případným vytažením destičky z lůžka při vyjíždění ze zápichu Destičky TG jsou dodávány s širokým rozsahem utvařečů v neutrální formě i se sklonem čelního břitu. Velmi jednoduché je i samotné upnutí a vyjmutí destičky z lůžka pomocí extraktoru. Nástroje řady TNG-GRIP zahrnují jak integrální držáky tak i planžety pro destičky šířky 1, mm. Ty jsou dodávány v karbidech SUMO TEC IC830 a IC808. Planžety jsou standardních rozměrů a lze je upínat do stávajících upínacích bloků. 18 ISCR

19 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TGFH/R/L Planžety s tangenciálně upnutou jednobřitou destičkou TNG-GRIP pro zapichování a upichování TGFH...1.4/1.6 Dmax TGFH...K MX. MX. MX. MX º h1 B1 L3 TGFH 100,150 TGFH B1 min max L3 h1 D max Chlazení Destičky TGFH (2) TG 1.4 TGFH (3) TG 1.6 TGFH TG 2 TGFH (2) TG 1.4 TGFH (3) TG 1.6 TGFH TG 2 TGFH TG 3 TGFH 26K-3 (1) no TG 3 TGFH TG 4 TGFH TG 5 TGFH (2) TG 1.4 TGFH (2) TG 1.6 TGFH (4) TG 2 TGFH TG 3 TGFH 32K-3 (1) no TG 3 TGFH TG 4 TGFH 32K-4 (1) no TG 4 TGFH TG 5 TGFH TG 6 TGFH TG 7 TGFH TG 3 TGFH TG 4 TGFH TG 5 TGFH TG 6 TGFH TG 7 TGFH TG 7 TGFH TG 7 TGFH 52K-8 (1) no TG 8 TGFH 53K-8 (1) no TG 8 TGFH 52K-9 (1) no TG 9 TGFH 53K-9 (1) no TG 9 TGFHR/L 53K-12 (1) no TG 12 TGFH TG 9 TGFH TG 12 TGFH TG 12 (1) S otvory vnitřního chlazení doporučený min. tlak 10 barů. Trubici chlazení SGCU 341 nutno objednat samostatně. (2) Tl. planžety = 1,05 mm pouze do hodnoty Dmax. Celková tl. planžety je 2,50 mm. (3) Tl. planžety = 1,30 mm pouze do hodnoty Dmax. Celková tl. planžety je 1,60 mm. (4) Tl. planžety = 1,65 mm pouze do hodnoty Dmax. Celková tl. planžety je 2,50 mm. Vyústění chlazení Přívod chlazení SGCU-341 (nutno objednat samostatně) 19

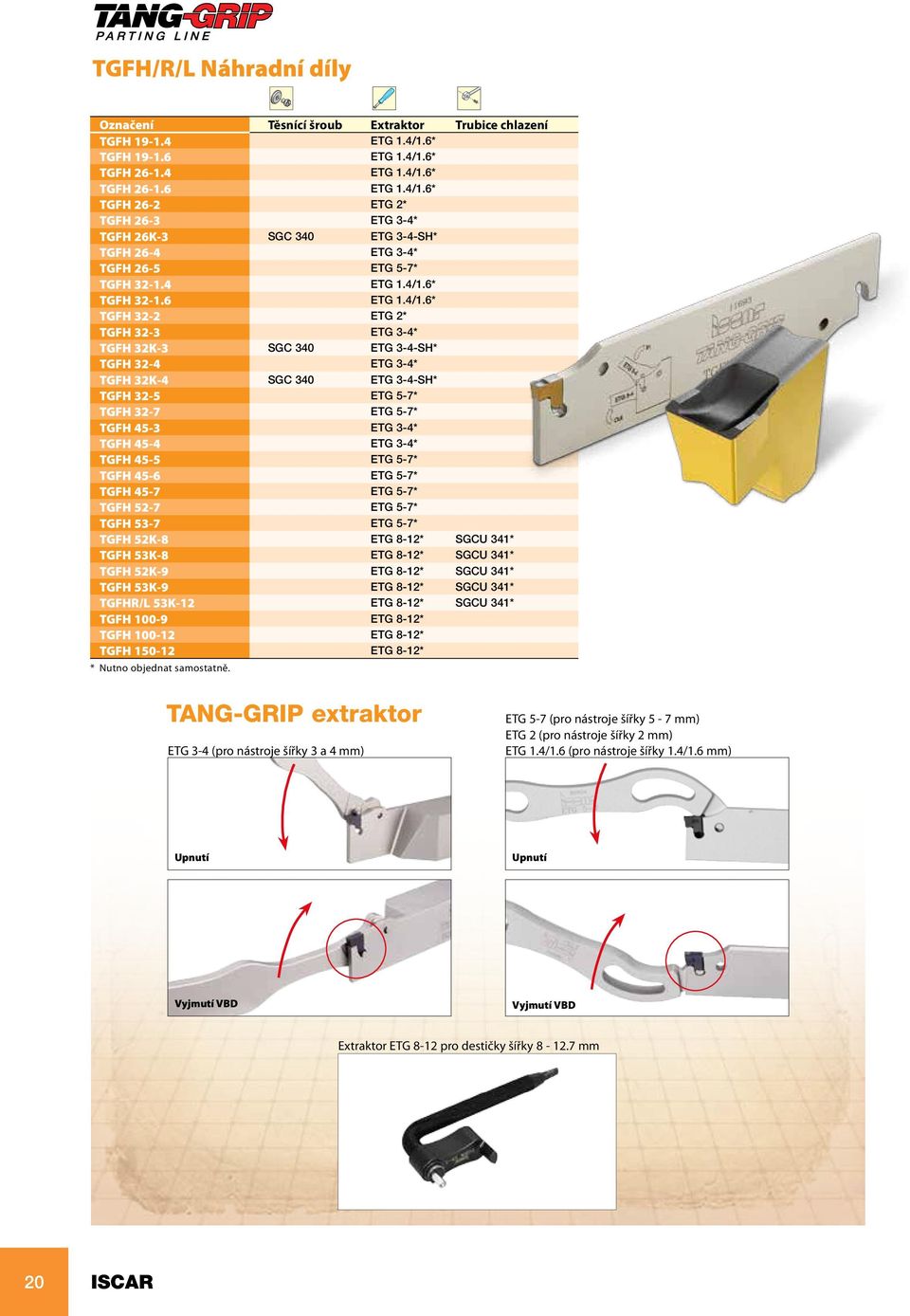

20 TGFH/R/L Těsnící šroub Extraktor Trubice chlazení TGFH ETG 1.4/1.6* TGFH ETG 1.4/1.6* TGFH ETG 1.4/1.6* TGFH ETG 1.4/1.6* TGFH 26-2 ETG 2* TGFH 26-3 ETG 3-4* TGFH 26K-3 SGC 340 TGFH 26-4 ETG 3-4* TGFH 26-5 ETG 5-7* TGFH ETG 1.4/1.6* TGFH ETG 1.4/1.6* TGFH 32-2 ETG 2* TGFH 32-3 ETG 3-4* TGFH 32K-3 SGC 340 TGFH 32-4 ETG 3-4* TGFH 32K-4 SGC 340 TGFH 32-5 ETG 5-7* TGFH 32-7 ETG 5-7* TGFH 45-3 ETG 3-4* TGFH 45-4 ETG 3-4* TGFH 45-5 ETG 5-7* TGFH 45-6 ETG 5-7* TGFH 45-7 ETG 5-7* TGFH 52-7 ETG 5-7* TGFH 53-7 ETG 5-7* TGFH 52K-8 ETG 8-12* SGCU 341* TGFH 53K-8 ETG 8-12* SGCU 341* TGFH 52K-9 ETG 8-12* SGCU 341* TGFH 53K-9 ETG 8-12* SGCU 341* TGFHR/L 53K-12 ETG 8-12* SGCU 341* TGFH ETG 8-12* TGFH ETG 8-12* TGFH ETG 8-12* * Nutno objednat samostatně. TNG-GRIP extraktor ETG 3-4 (pro nástroje šířky 3 a 4 mm) ETG 5-7 (pro nástroje šířky 5-7 mm) ETG 2 (pro nástroje šířky 2 mm) ETG 1.4/1.6 (pro nástroje šířky 1.4/1.6 mm) Upnutí Upnutí Vyjmutí VBD Vyjmutí VBD Extraktor ETG 8-12 pro destičky šířky mm 20 ISCR

21 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje SGTBU/SGTBN Upínací bloky pro upichovací a zapichovací planžety SGTBU-:-:-G H2 h L3 B1 L h4 b 1 SGTBU-:C-: SGTBN Konektor chlazení h b B1 1 H2 h4 L3 L SGTBN SGTBU 16-5G SGTBU 20-5G SGTBU 20-6G SGTBU 25-5G SGTBU 25-6G SGTBU 25-8M SGTBU 25C-6 (1) SGTBU G SGTBU 32-6G SGTBU 32-8M SGTBU 40-6G SGTBU SGTBU Rozměr B1 u planžety musí být shodný s rozměrem B1 u upínacího bloku (1) Konektor chlazení je dodán společně s každým upínacím blokem JET-CUT Horní Konektor Konektor Konektor Konektor Šroub Klíč příložka chlazení chlazení 1 chlazení 2 chlazení 3 SGTBN 16-2 SR M5X25DIN H 4.0 SGTBU 16-5G BKU 86 SR M6X30DIN H 5.0 SGTBU 20-5G BKU 86 SR M6X30DIN H 5.0 SGTBU 20-6G BKU 100 SR M6X30DIN H 5.0 SGTBU 25-5G BKU 105 SR M6X30DIN H 5.0 SGTBU 25-6G BKU 110 SR M6X30DIN H 5.0 SGTBU 25-8M BKU 110 SR M6X30DIN H 5.0 SGTBU 25C-6 BKU 110 SR M6X30DIN H 5.0 SGCU-344 CF 343* CGF 343* CGM 343* SGTBU G BKU 110 SR M6X30DIN H 5.0 SGTBU 32-6G BKU 110 SR M6X30DIN H 5.0 SGTBU 32-8M BKU 110 SR M6X30DIN H 5.0 SGTBU 40-6G BKU 110 SR M6X30DIN H 5.0 SGTBU 40-9 BK 509 SR M8X30DIN H 6.0 SGTBU 50-9 BK 509 SR M8X30DIN H 6.0 * Nutno objednat samostatně. 21

22 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje Upichovací nástroje s vysokotlakým chlazením Zejména při upichování a zapichování exotických slitin jako je inconel a titan je velmi problematické zlomit třísku. Proto jsou nástroje s vysokotlakým chlazením v těchto případech nutností. Max 300 BRŮ Při obrábění nerez ocelí a vysokoteplotních slitin snižuje použití vysokotlakého chlazení možnost a riziko tvorby nárůstku na minimum. Při obrábění některých legovaných ocelí a nerez ocelí za nízkých posuvů je ideálním řešením použití nástroje s vysokotlakým chlazením, které významně pomáhá třísku zlomit. 22 ISCR

23 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TGFH-JHP Planžety pro upichovací a zapichovací destičky TNG-GRIP s kanálky pro vysokotlaké chlazení l Dmax Min Max Bar Max Min Max Min Max h1 B1 B1 min max h1 D max Destičky TGFH 26C-3-JHP TG 3 TGFH 32C-3-JHP TG 3 TGFH 26C-4-JHP TG 4 TGFH 32C-4-JHP TG 4 TGFH 32C-5-JHP TG 5 TGFH 32C-6-JHP TG 6 Těsnící šroub Extraktor TGFH 26C-3-JHP SGC 340 TGFH 32C-3-JHP SGC 340 TGFH 26C-4-JHP SGC 340 TGFH 32C-4-JHP SGC 340 TGFH 32C-5-JHP SGC 340 ETG 5-7* TGFH 32C-6-JHP SGC 340 ETG 5-7* * Nutno objednat samostatně. Konstruováno pro MaximÁLNÍ výkon při UPICHOVÁNÍ a ZPICHOVÁNÍ 23

24 l TGTBU JHP Upínací bloky pro upichovací a zapichovací planžety s kanálky pro vysokotlaké chlazení 1 Bar Max H2 h B1 L h4 b L3 Rozměr B1 u planžety musí být shodný s rozměrem B1 u upínacího bloku. h b B1 1 H2 h4 L3 L TGTBU 16-5G-JHP TGTBU 20-5G-JHP TGTBU 20-6G-JHP TGTBU 25-5G-JHP TGTBU 25-6G-JHP TGTBU 32-6G-JHP Horní příložka Šroub Klíč TGTBU 16-5G-JHP BKU 86 SR M6X16DIN H 5.0 TGTBU 20-5G-JHP BKU 86 SR M6X16DIN H 5.0 TGTBU 20-6G-JHP BKU 100 SR M6X16DIN H 5.0 TGTBU 25-5G-JHP BKU 105 SR M6X16DIN H 5.0 TGTBU 25-6G-JHP BKU 110 SR M6X16DIN H 5.0 TGTBU 32-6G-JHP BKU 110 SR M6X16DIN H 5.0 Těsnění TGFH...C-...JHP Min. Max. PŘÍVOD CHLZENÍ 24 ISCR

25 TGTR/L-JHP Držáky pro upichovací a zapichovací destičky TNG-GRIP s kanálky pro vysokotlaké chlazení l Průřez 25 mm Dmax l2 Průřezy mm h h4 h H2 Bar Max b StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje Th (konektory chlazení) min max h b H2 l2 h4 Th D max Destičky TGTR/L JHP UNF 5/16-24 (1) 24.0 TG 2 TGTR/L JHP UNF 5/ TG 2 TGTR/L JHP UNF 5/ TG 2 TGTR/L JHP UNF 5/ TG 3 TGTR/L JHP G1/ TG 3 TGTR/L JHP G1/ TG 3 TGTR/L JHP G1/ TG 4 TGTR/L JHP G1/ TG 4 (1) Použijte adaptér M5 G1/8 Destičky, viz. strany: TG N (36) TG N C//M (32) TG N J/JS/JT (34) TG N LF (35) TG N MF (34) TG N UT (36) TG R/L C (33) TG R/L J/JS (35). Množství kapaliny versus tlak 70 barů Množství kapaliny (l/min) 100 barů Množství kapaliny (l/min) 140 barů Množství kapaliny (l/min) TGTR/L...-2JHP TGTR/L...-3JHP TGTR/L...-4JHP Extraktor Záslepka Klíč TGTR/L JHP ETG 2-SH-T* SR 5/16UNF TL360 H 5/32" TGTR/L JHP ETG 2* SR 5/16UNF TL360 H 5/32" TGTR/L JHP ETG 2* SR 5/16UNF TL360 H 5/32" TGTR/L JHP SR 5/16UNF TL360 H 5/32" TGTR/L JHP PLG 1/8BSP TL360 H 5.0 TGTR/L JHP TGTR/L JHP PLG 1/8BSP TL360 H 5.0 TGTR/L JHP * Nutno objednat samostatně. Max 300 BRŮ 25

26 TGFHR/L Oboustranné a jednostranné zpevněné upichovací / zapichovací planžety pro tangenciální destičky TNG-GRIP TGFHR TGFHR Dmax 2 h1 B1 Vyobrazena pravá planžeta B1 min max 2 h1 D max TGFHL 26T TGFHR 26T TGFHR/L 26T TGFHR/L 26T TGFHR/L 32T TGFHR/L 32T TGFHR/L 32T TGFHR/L 32T Extraktor TGFHL 26T16-2 ETG 2* TGFHR 26T16-3 TGFHR/L 26T23-2 ETG 2* TGFHR/L 26T23-3 TGFHR/L 32T22-2 ETG 2* TGFHR/L 32T22-3 TGFHR/L 32T33-3 TGFHR/L 32T33-4 * Nutno objednat samostatně. TNGENCIÁLNĚ UPNUTÉ VYSOCE PRODUKTIVNÍ UPICHOVCÍ DESTIČKY 26 ISCR

27 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TGFHL-TR Zpevněné planžety TNG-GRIP s tangenciálně upnutými destičkami pro stroje Traub a Index h1 B1 D max 54...TR-D36R...TR-D B1 min max h1 D max Destičky TGFHL 26-2TR-D TG 2 TGFHL 26-2TR-D36R TG 2 TGFHL 26-3TR-D TG 3 TGFHL 26-3TR-D36R TG 3 INDEX Extraktor TGFHL 26-2TR-D36 ETG 2* TGFHL 26-2TR-D36R ETG 2* TGFHL 26-3TR-D36 TGFHL 26-3TR-D36R * Nutno objednat samostatně. 27

28 TGD Upichovací a zapichovací adaptér pro tangenciálně upnuté destičky TNG-GRIP Dmax h1 B1 2 min max 2 D max h1 B1 Destičky TGD 1.4N TG 1.4 TGD 2N TG 2 TGD 3N TG 3 TGD 4N TG 4 TGD 5N TG 5 Extraktor TGD 1.4N ETG 1.4/1.6* TGD 2N ETG 2* TGD 3N TGD 4N TGD 5N ETG 5-7* * Nutno objednat samostatně. TGFH-S Jednostranné planžety pro tangenciálně upnuté destičky TNG-GRIP TGFH 19-2S TGFH 19-3S H2 h1b1 l2 h4 B1 min max h1 H2 h4 l2 Tmax-r D max TGFH 19-2S TGFH 19-3S Extraktor TGFH 19-2S ETG 2* TGFH 19-3S * Nutno objednat samostatně. 28 ISCR

29 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje SGBHR/L Upínací bloky pro jednostranné planžety TNG-GRIP h 10.3 h B1 12 l2 h4 b Vyobrazen pravý blok h b h4 B1 l2 Tmax-r D max SGBHR/L SGBHR SGBHR SGBHR/L SGBHR/L SGBHR/L Extraktor Šroub Klíč SGBHL 1010 ESG 1 SR M5X25DIN H 4.0 SGBHR 1010 SR M5X25DIN H 4.0 SGBHR 1212 SR M5X25DIN H 4.0 SGBHR 1414 ESG 1 SR M5X25DIN H 4.0 SGBHR/L 1616 SR M5X25DIN H 4.0 SGBHL 2020 SR M5X25DIN H 4.0 SGBHR 2020 ESG 1 SR M5X25DIN H 4.0 SGBHR/L 2525 SR M5X25DIN H

30 TGFH-MB Upichovací a zapichovací planžety pro upínací bloky jiných výrobců Tmax-r TGFH 12MB-1.4/2 h1 h1 h4 l2 min max h1 h4 l2 Tmax-r Destičky TGFH 12MB-2 L TG 2 TGFH 17MB-2 L TG 2 TGFH 22MB-2 L TG 2 TGFH 17MB TG 3 TGFH 22MB TG 3 TGFH 22MB-3-L TG 3 TGFH 28MB TG 3 TGFH 17MB TG 4 TGFH 22MB TG 4 TGFH 22MB-4-L TG 4 TGFH 28MB TG 4 Extraktor TGFH 12MB-2 L58 ETG 2* TGFH 17MB-2 L58 ETG 2* TGFH 22MB-2 L58 ETG 2* TGFH 17MB-3 TGFH 22MB-3 TGFH 22MB-3-L84 TGFH 28MB-3 TGFH 17MB-4 TGFH 22MB-4 TGFH 22MB-4-L90 TGFH 28MB-4 * Nutno objednat samostatně. 30 ISCR

31 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TGFS Planžety pro vícevřetenové stroje náhrada za HSS a pájené nástroje l2 h1 B1 H2 a f h4 min max B1 H2 h1 l2 f h4 D max a Destičky TGFS TG 2 TGFS TG 3 TGFS TG 2 TGFS TG 3 TGFS TG 4 TGFS TG 2 TGFS TG 3 TGFS TG 4 TGFS TG 4 Extraktor TGFS ETG 2* TGFS TGFS ETG 2* TGFS TGFS TGFS ETG 2* TGFS TGFS TGFS * Nutno objednat samostatně. TNGENCIÁLNĚ UPNUTÉ VYSOCE PRODUKTIVNÍ UPICHOVCÍ DESTIČKY 31

32 TG N-C//M Jednobřité upichovací a zapichovací destičky pro upichování tyčoviny, tvrdých materiálů a pro těžké aplikace C R R 7º Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování ±toler R ±0.04 (mm/ot.) TG N1.4C l TG N1.6C l l TG N2C l l l l l TG N2.4C l l TG N3CB (1) l l TG N3C l l l l l l l l TG N3M (2) l l TG N l l TG N4C l l l l l l l TG N4CB (1) l l TG N4M (2) l l TG N l l TG N4.8C l l TG N5C l l l TG N6.3C l l TG N l l TG N8C l l TG N9.5C l l TG N l l TG N l l Hodnota posuvu při použití karbidu IC20 by měla být snížena o 50%. (1) Větší rádius rohu pro přerušovaný řez a aplikace s vysokým posuvem. (2) Utvařeč podobný utvařeči typu C s modifikovanou řeznou hranou pro lepší tvorbu třísky při středních posuvech. IC830 IC928 IC5400 IC808 IC908 IC30N IC807 IC20 32 ISCR

33 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TG R/L-C Jednobřité destičky pro upichování tyčoviny, tvrdých materiálů a pro těžké aplikace R R faº faº 7º L R Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování (mm/ ±0.10 R ±0.05 fa ot.) TG R/L2C-6D l l TG R2.4C-8D l TG R/L3C-6D l l l l TG R3C-8D l TG R/L3C-15D l l l l TG R/L4C-4D l l l l TG R/L5C-4D l l TG R/L6.3C-4D l l IC830 IC928 IC808 IC908 IC30N 33

34 TG N-MF Jednobřité destičky TNG-GRIP pro upichování tyčoviny, tvrdých materiálů a pro těžké aplikace při středních posuvech R 7 Rozměry Doporuč. param. obrábění Posuv při zapichování ±toler R ±0.03 (mm/ot.) TG N2MF l TG N3MF l IC5400 TG N-J/JS/JT Jednobřité destičky TNG-GRIP pro upichování a zapichování měkkých materiálů JT J R 7º Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování ±0.04 R ±0.05 (mm/ot.) TG N1.4J l l l TG N1.6J l l TG N2JS (1) l l TG N2J l l l l TG N2JT l l l l l TG N3JS (1) l l TG N3J l l l l l l l TG N3JT l l l l TG N3.2JT l TG N4J l l l l l l TG N4JT l l l l TG N5J l l TG N5JT l l l TG N6.3J l l TG N6.3JT l l TG N7JT l l Utvařeč JT má základní pozitivní konfiguraci utvařeče typu J a zpevněnou negativní čelní řeznou hranu. Velmi vhodný pro obrábění měkkých materiálů při nízkých až středních hodnotách posuvu. Utvařeč typu JS má ostré rohy. (1) Ostré rohy IC830 IC928 IC5400 IC808 IC908 IC807 IC20 34 ISCR

35 StandardNÍ UPICHOVCÍ a ZPICHOVCÍ nástroje TG R/L-J/JS Jednobřité destičky TNG-GRIP pro upichování měkkých materiálů, trubek, malých a tenkostěnných součástí R fa fa R 7 L R Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování R fa (mm/ot.) TG R/L1.4J-8D l l l TG R/L1.4JS-10D (1) l l l TG R/L2J-6D l l TG R/L2JS-6D (1) l l TG R/L2J-15D l l TG R/L2JS-15D (1) l l TG R/L3J-6D l l l l TG R/L3JS-6D (1) l l TG R/L3J-15D l l l l TG R/L3JS-15D (1) l l TG R/L4J-4D l l l l TG R/L5J-4D l l TG R/L6.3J-4D l l (1) Ostré rohy IC830 IC928 IC808 IC908 IC807 TG N-LF Jednobřité destičky TNG-GRIP pro zapichování a upichování nerez ocelí při nízkých až středních posuvech R 7 Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování ±0.04 R ±0.03 (mm/ot.) TG N2LF l l l TG N3LF l l l IC830 IC5400 IC808 35

36 TG N-UT Jednobřité destičky TNG-GRIP pro zapichování a upichování Cr-Ni slitin, tvárných materiálů a nízkouhlíkových ocelí při nízkých posuvech R 7 Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění Posuv při zapichování ±0.04 R ±0.04 (mm/ot.) TG N2UT l l l TG N3UT l l TG N4UT l TG N5UT l TG N6UT l IC830 IC808 IC908 TG N- Jednobřité destičky TNG-GRIP pro zapichování a upichování hliníku R 7 10 Rozměry Doporuč. param. obrábění ±0.04 R ±0.05 Posuv při zapichování (mm/ot.) TG N l TG N l TG N l IC20 36 ISCR

37 Destičky pro těžké aplikace ZPICHOVÁNÍ a SOUSTRUŽENÍ TGB/TGB Lisované jednobřité destičky pro těžké aplikace zapichování, upichování a soustružení R R R M M M TGB 608Y TGB 808Y TGB 1008Y TGB 1208Y TGB 1415Y TGB 1260H TGB 630Y TGB 80-40YZ TGB 840Y TGB 1050Y TGB 1260Y Rozměry Houževnatý Ö Tvrdý Doporuč. param. obrábění IC8250 IC808 IC07 IC806 IC807 Posuv při soustružení (mm/ot.) Posuv při zapichování (mm/ot.) ap ±toler R ±0.05 M (mm) TGB 608Y l l TGB 630Y l l TGB 808Y l l l l TGB 840Y l l l l TGB 1008Y l l TGB 1050Y l l TGB 1208Y l l TGB 1260Y l l TGB 1260H (1) l l TGB 1415Y l l TGB 80-40YZ l (1) Utvařeč typu H s negativní fazetkou pro aplikace těžkého obrábění s přerušovaným řezem a pro materiály z litiny. 37

38 TNF-P-IQ Jednobřité destičky pro čelní zapichování na oceli R Rozměry Doporuč. param. obrábění Posuv při čelním zapichování ±0.05 R (mm/ot.) TNF 3P-IQ l TNF 4P-IQ l TNF 5P-IQ l TNF 6P-IQ l IC808 TNF-M-IQ Jednobřité destičky pro čelní zapichování na oceli a vysokoteplotních slitinách R Rozměry Doporuč. param. obrábění Posuv při čelním zapichování ±0.05 R (mm/ot.) TNF 3M-IQ l TNF 4M-IQ l TNF 5M-IQ l TNF 6M-IQ l IC ISCR

39 Konstruováno pro MaximÁLNÍ výkon při ČELNÍM ZPICHOVÁNÍ 39

40 Váš nástrojový poradce IT nabízí optimální nástroje dle vámi zadaných parametrů aplikace obrábění a stroje. 3 varianty nástrojů, 25 alternativ, řezné podmínky, příkon, řezný čas, množství odebraného materiálu, technická podpora a další G 11/2013 ISCR LTD ll rights reserved Pro operační systémy indows a MC, včetně iphone a ipad. Dansk English Français Deutsch Suomi Italiano 日 本 語 한국어 Nederlands Português Русский Svenska Español-España Tiếng Việt 中 文 Български език Српски Magyar Hrvatski Español-México Norsk Polski Româneşte Slovenščina Türkçe Slovenčina Čeština
