1 Provozní návod Pásový dopravník FSX D *D * Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

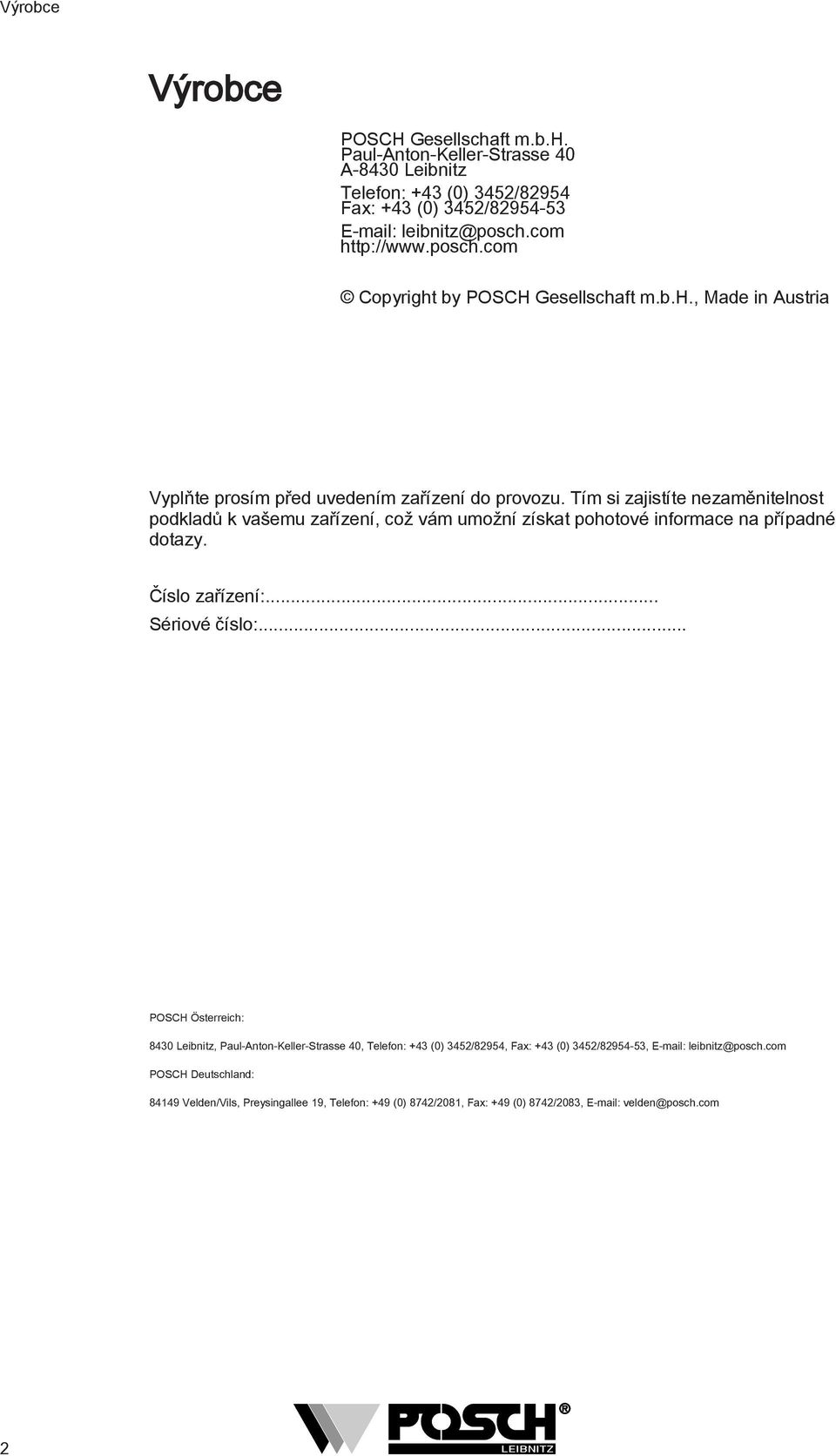

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Fax: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/ , leibnitz@posch.com POSCH Deutschland: Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Fax: +49 (0) 8742/2083, velden@posch.com 2

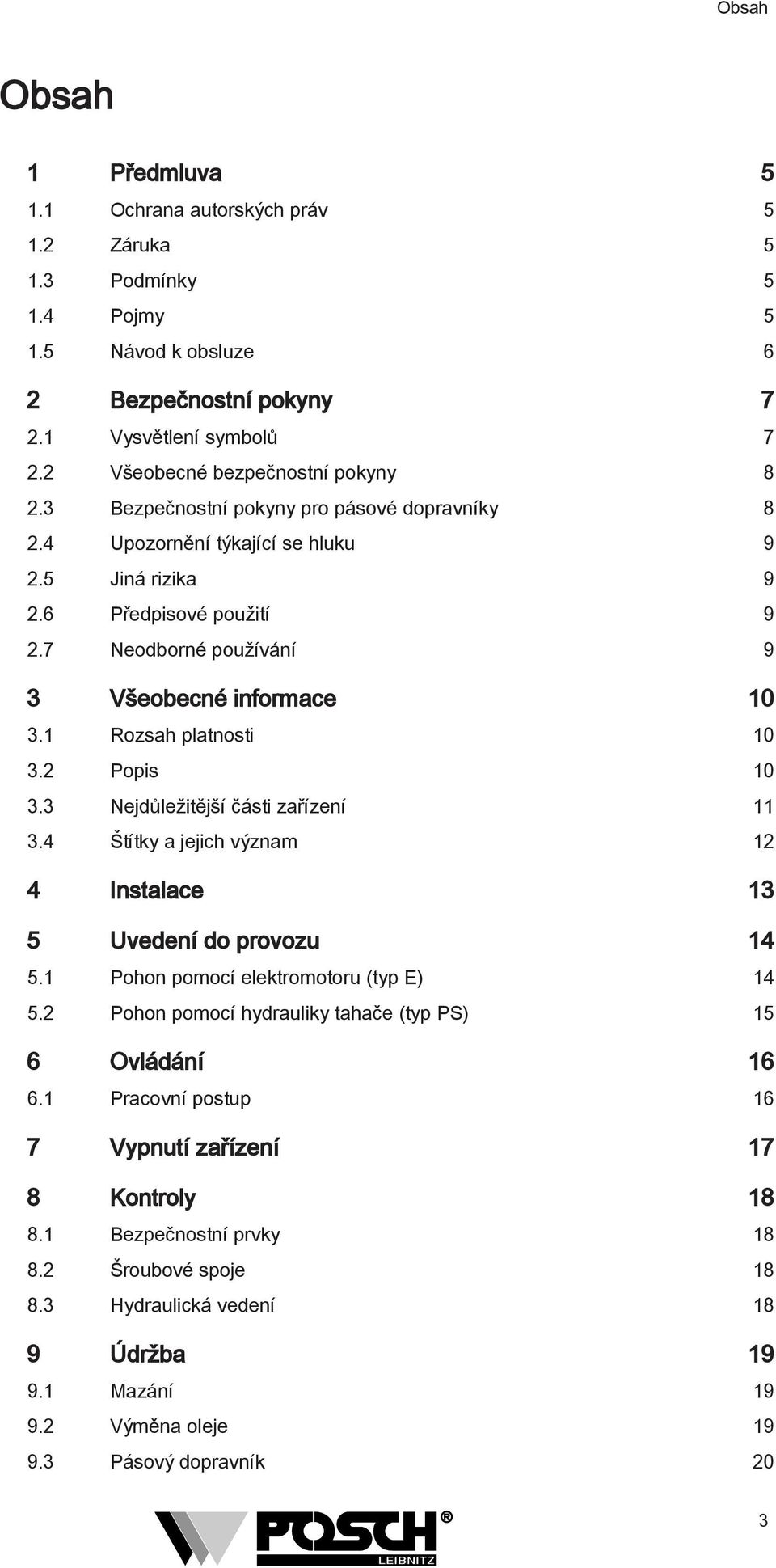

3 Obsah Obsah 1 Předmluva Ochrana autorských práv Záruka Podmínky Pojmy Návod k obsluze 6 2 Bezpečnostní pokyny Vysvětlení symbolů Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro pásové dopravníky Upozornění týkající se hluku Jiná rizika Předpisové použití Neodborné používání 9 3 Všeobecné informace Rozsah platnosti Popis Nejdůležitější části zařízení Štítky a jejich význam 12 4 Instalace 13 5 Uvedení do provozu Pohon pomocí elektromotoru (typ E) Pohon pomocí hydrauliky tahače (typ PS) 15 6 Ovládání Pracovní postup 16 7 Vypnutí zařízení 17 8 Kontroly Bezpečnostní prvky Šroubové spoje Hydraulická vedení 18 9 Údržba Mazání Výměna oleje Pásový dopravník 20 3

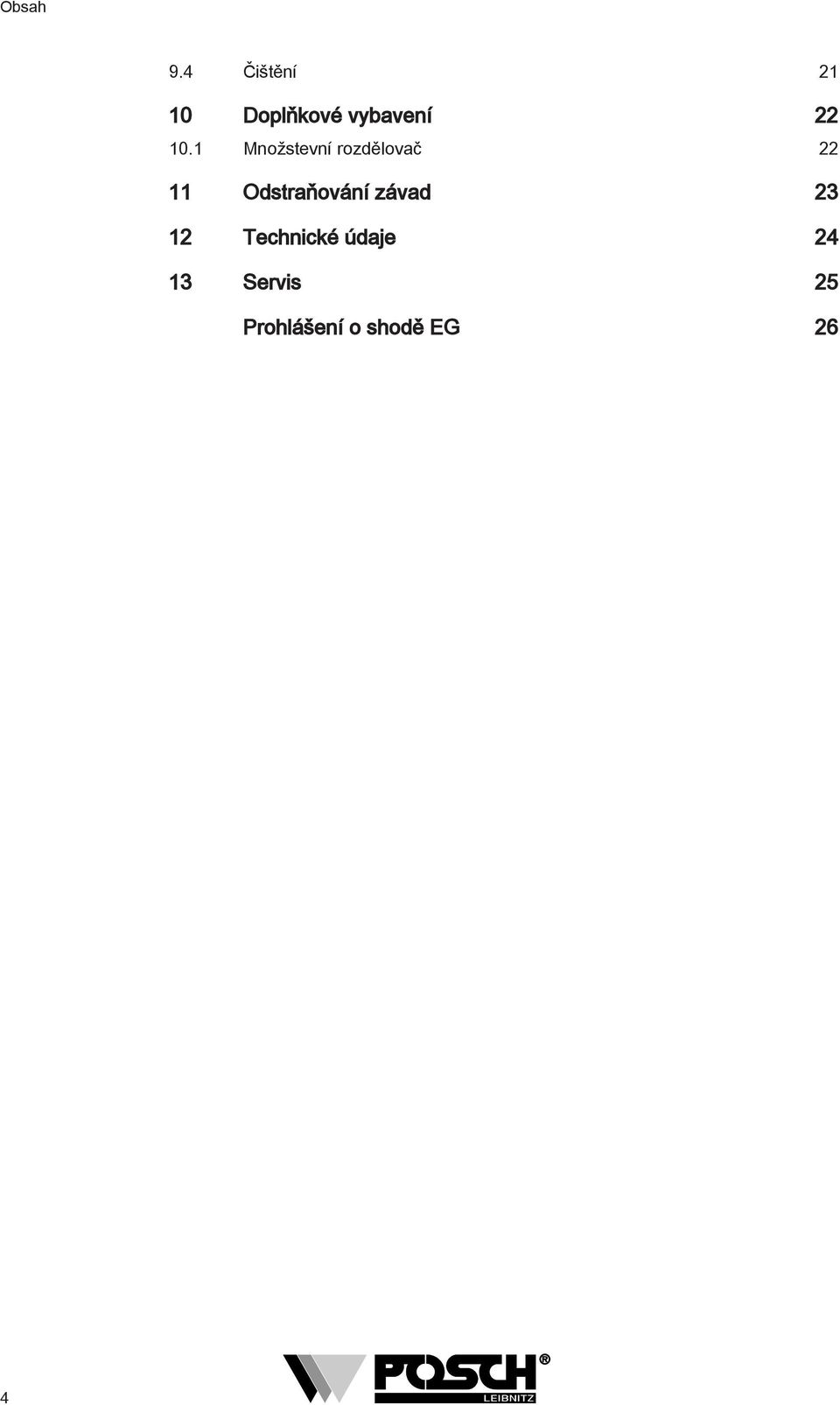

4 Obsah 9.4 Čištění Doplňkové vybavení Množstevní rozdělovač Odstraňování závad Technické údaje Servis 25 Prohlášení o shodě EG 26 4

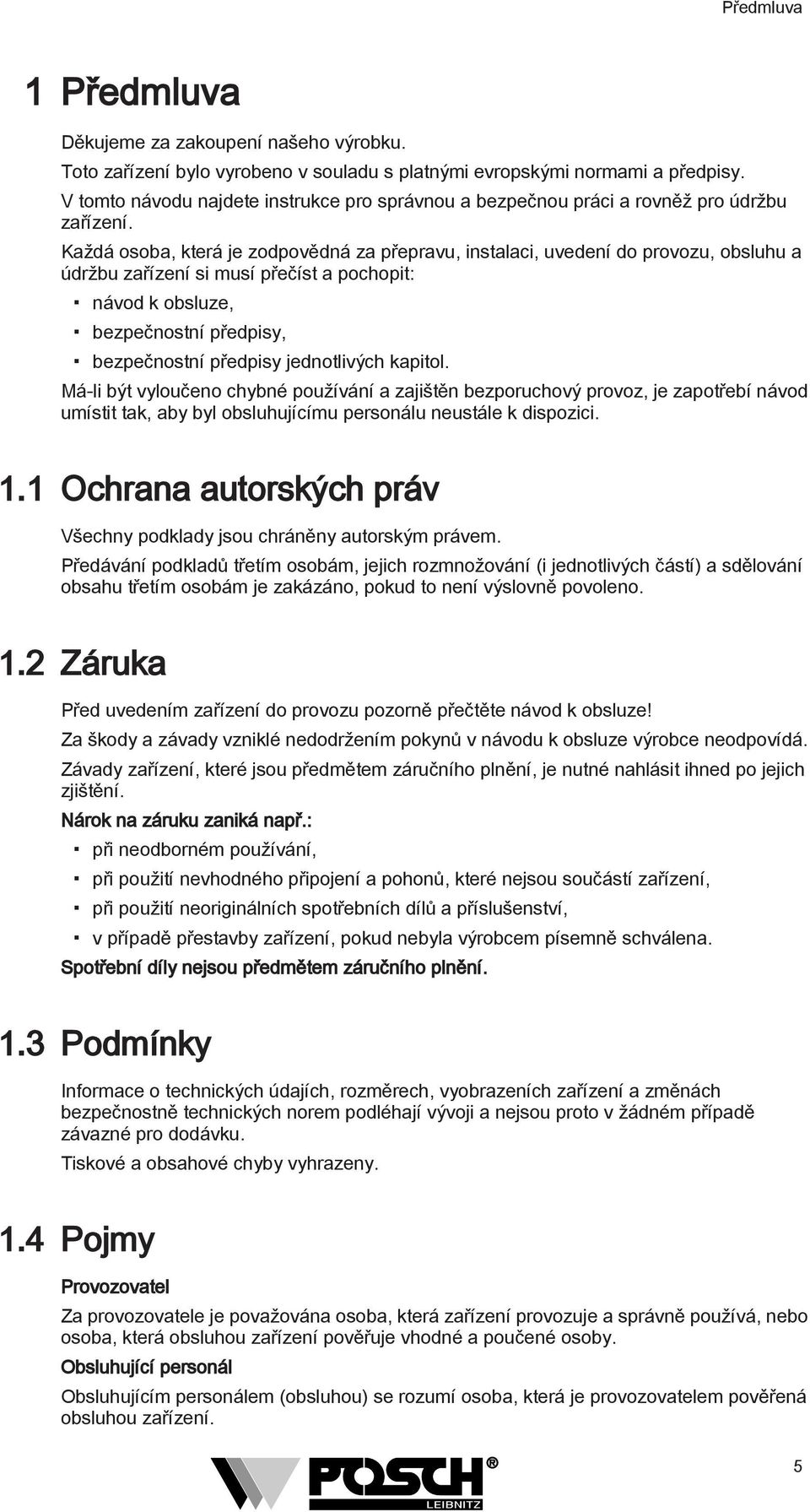

5 Předmluva 1 Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici. 1.1 Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno. 1.2 Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění. 1.3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny. 1.4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

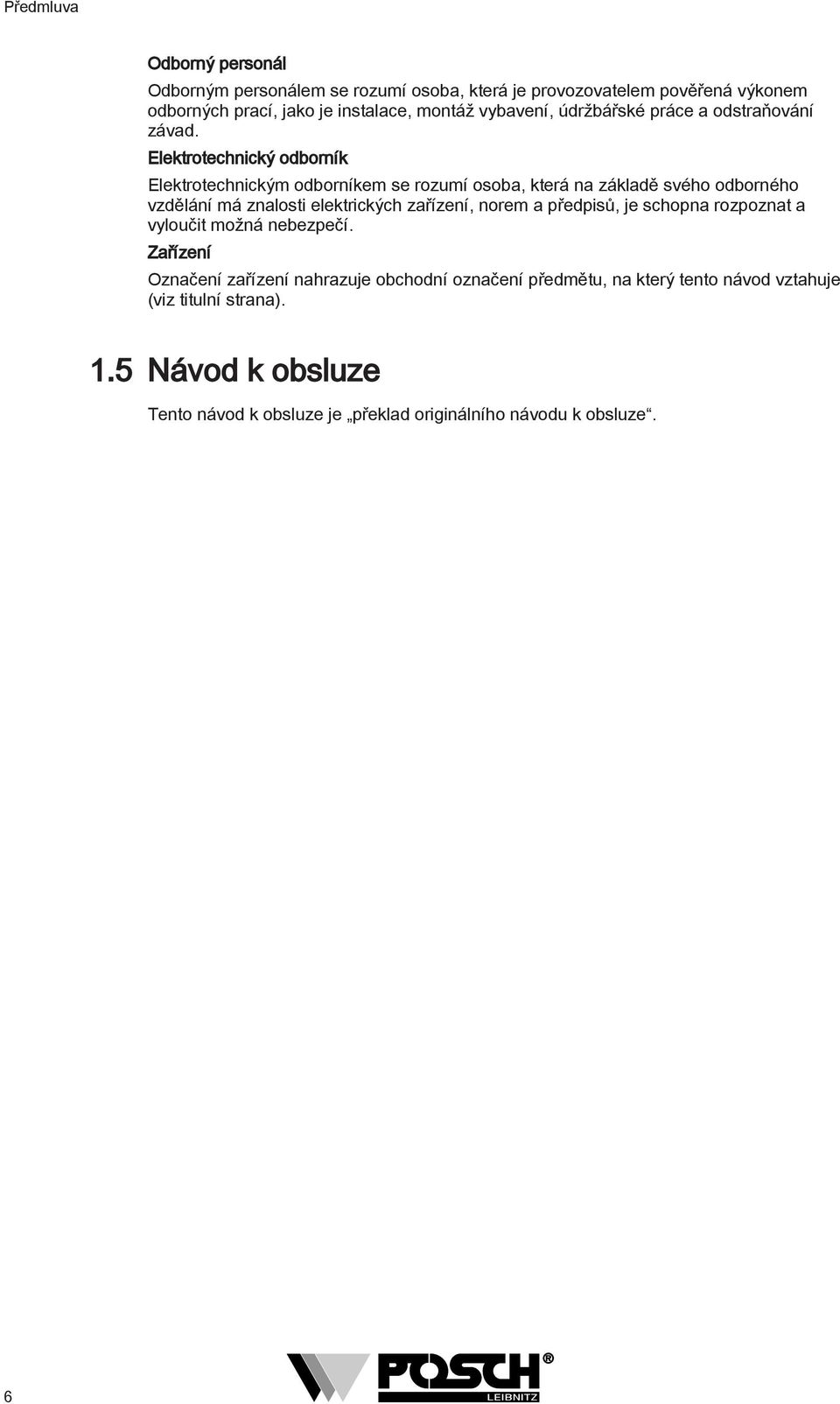

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana). 1.5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

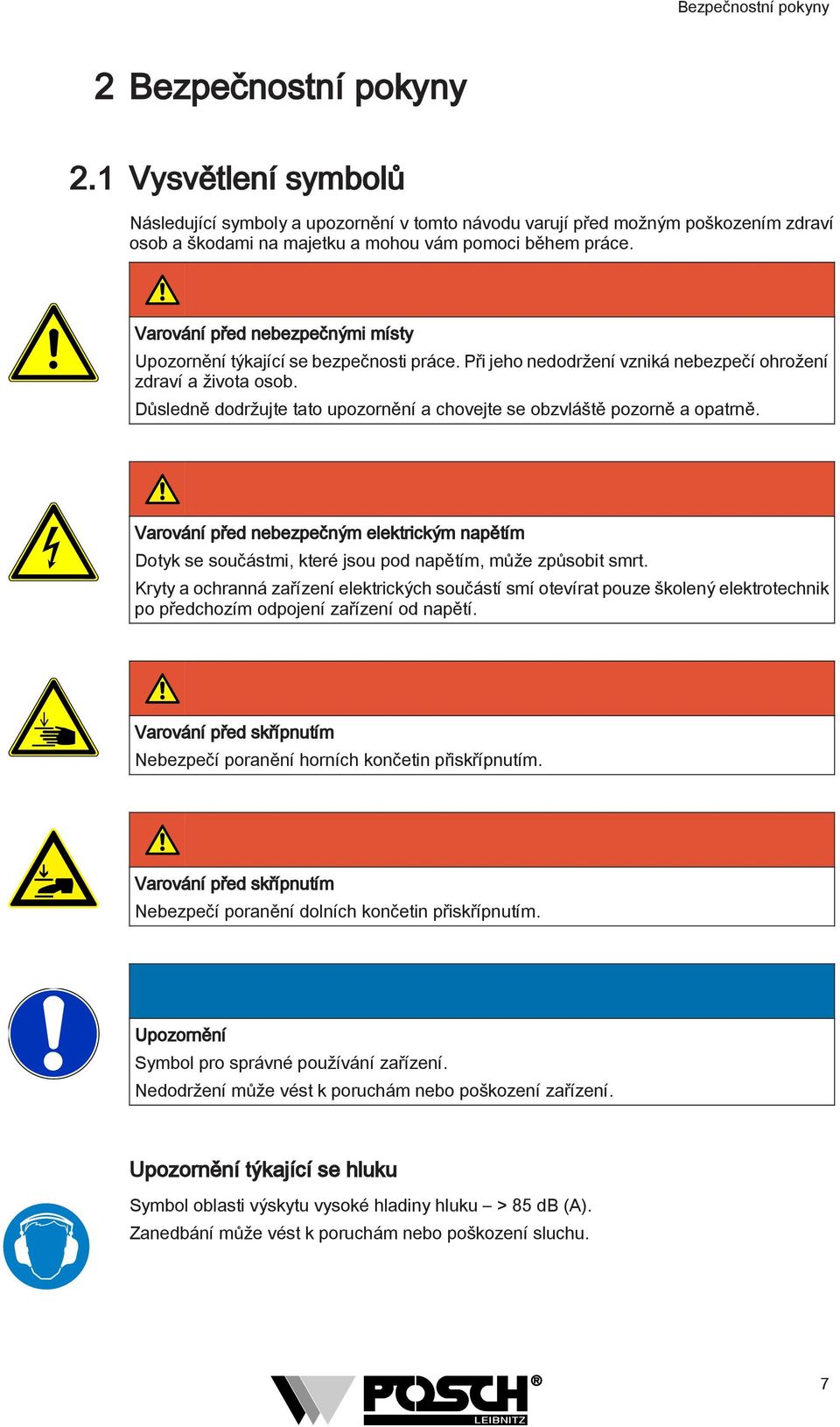

7 Bezpečnostní pokyny 2 Bezpečnostní pokyny 2.1 Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před skřípnutím Nebezpečí poranění dolních končetin přiskřípnutím. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

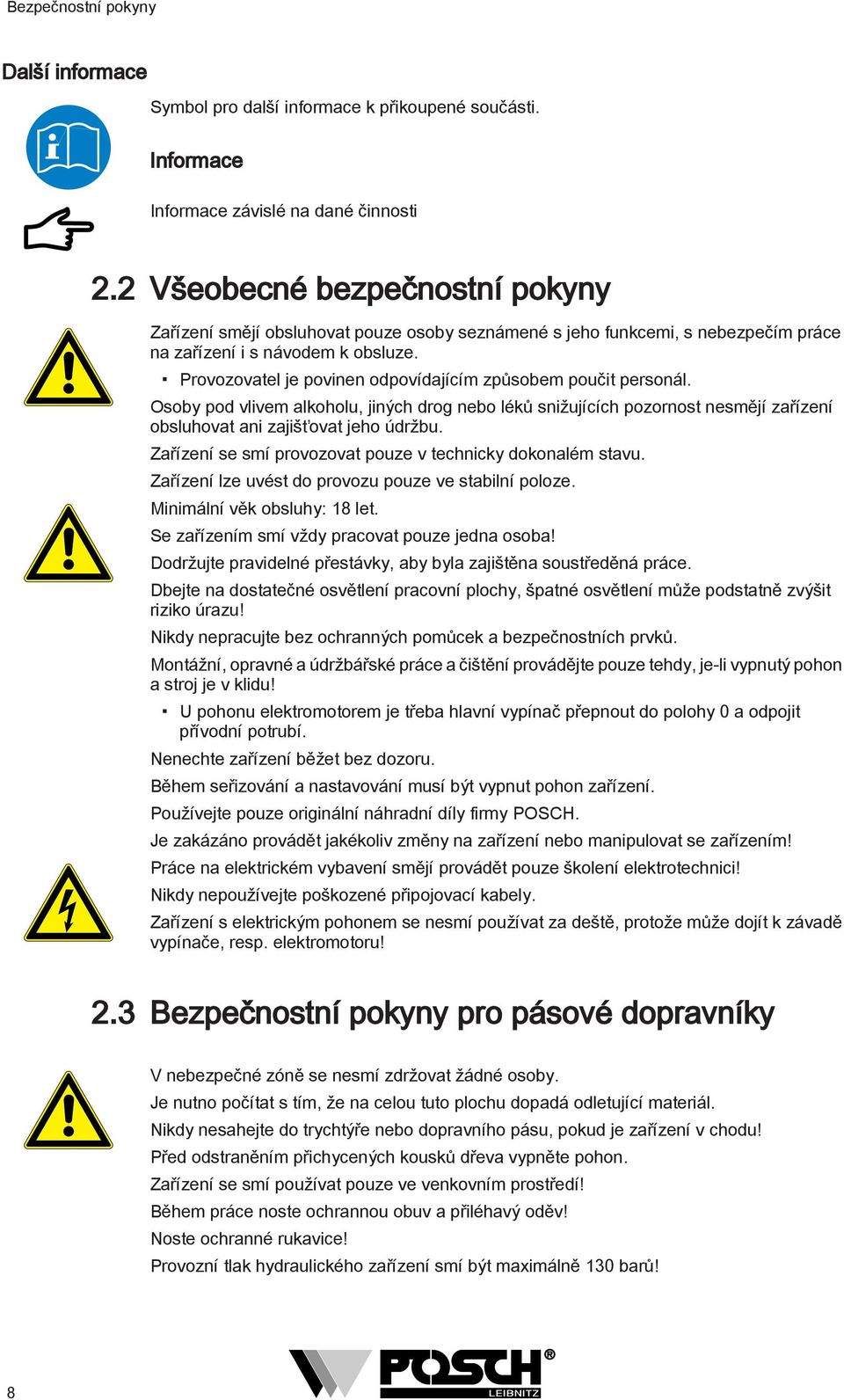

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti 2.2 Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Provozovatel je povinen odpovídajícím způsobem poučit personál. Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu. Zařízení se smí provozovat pouze v technicky dokonalém stavu. Zařízení lze uvést do provozu pouze ve stabilní poloze. Minimální věk obsluhy: 18 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu elektromotorem je třeba hlavní vypínač přepnout do polohy 0 a odpojit přívodní potrubí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! 2.3 Bezpečnostní pokyny pro pásové dopravníky V nebezpečné zóně se nesmí zdržovat žádné osoby. Je nutno počítat s tím, že na celou tuto plochu dopadá odletující materiál. Nikdy nesahejte do trychtýře nebo dopravního pásu, pokud je zařízení v chodu! Před odstraněním přichycených kousků dřeva vypněte pohon. Zařízení se smí používat pouze ve venkovním prostředí! Během práce noste ochrannou obuv a přiléhavý oděv! Noste ochranné rukavice! Provozní tlak hydraulického zařízení smí být maximálně 130 barů! 8

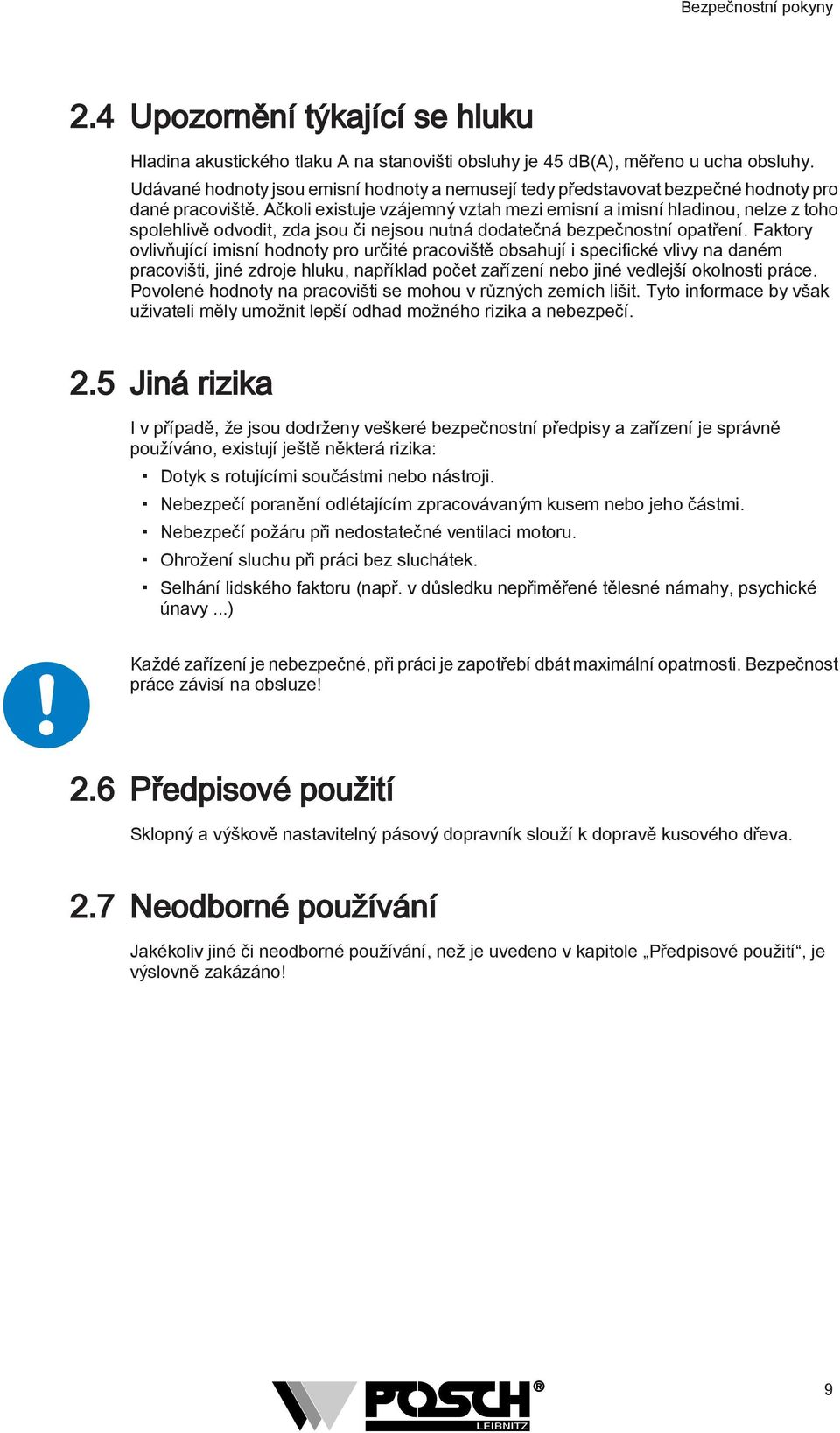

9 Bezpečnostní pokyny 2.4 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 45 db(a), měřeno u ucha obsluhy. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí. 2.5 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze! 2.6 Předpisové použití Sklopný a výškově nastavitelný pásový dopravník slouží k dopravě kusového dřeva. 2.7 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! 9

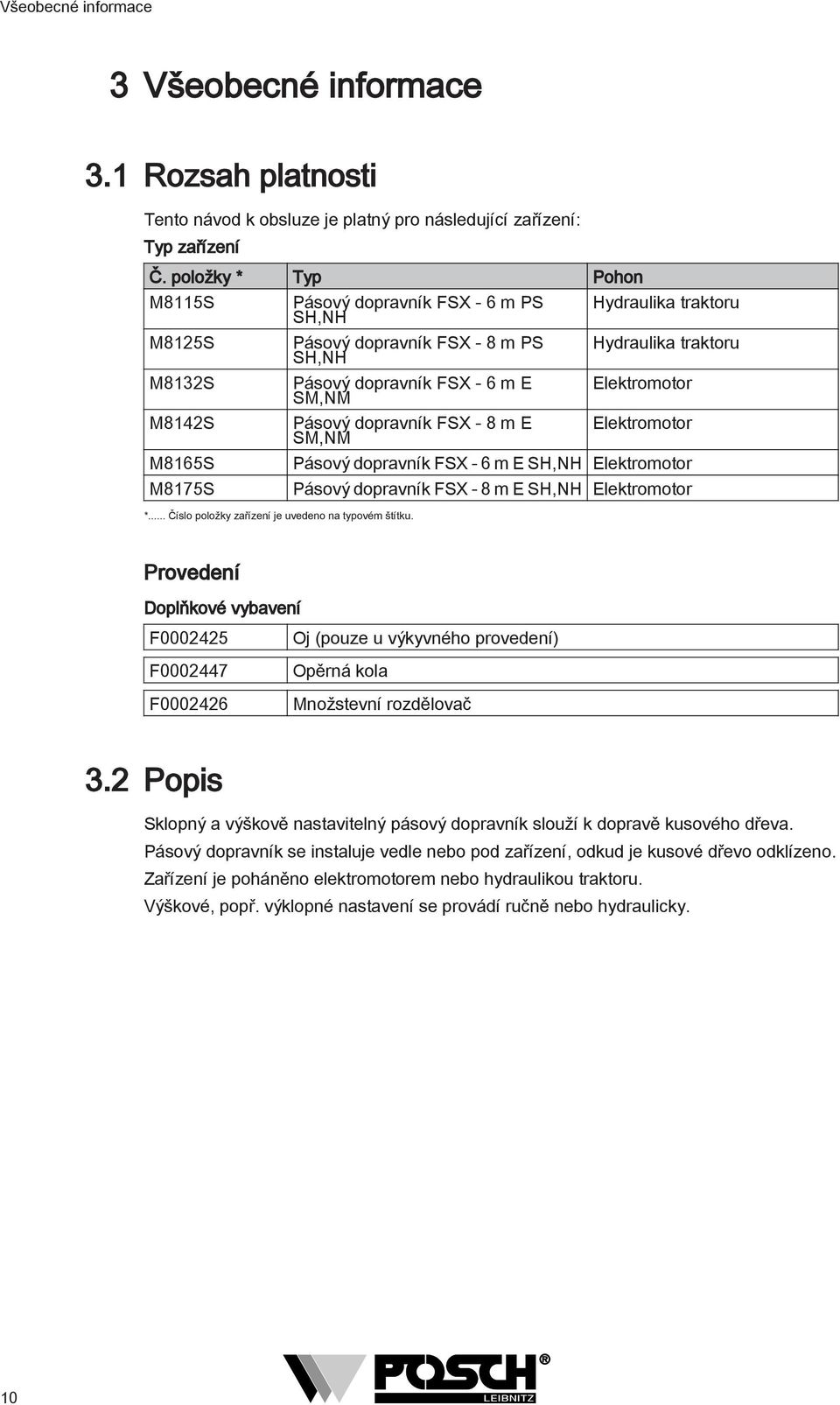

10 Všeobecné informace 3 Všeobecné informace 3.1 Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Typ Pohon M8115S M8125S M8132S M8142S M8165S M8175S Pásový dopravník FSX - 6 m PS SH,NH Pásový dopravník FSX - 8 m PS SH,NH Pásový dopravník FSX - 6 m E SM,NM Pásový dopravník FSX - 8 m E SM,NM *... Číslo položky zařízení je uvedeno na typovém štítku. Hydraulika traktoru Hydraulika traktoru Elektromotor Elektromotor Pásový dopravník FSX - 6 m E SH,NH Elektromotor Pásový dopravník FSX - 8 m E SH,NH Elektromotor Provedení Doplňkové vybavení F F F Oj (pouze u výkyvného provedení) Opěrná kola Množstevní rozdělovač 3.2 Popis Sklopný a výškově nastavitelný pásový dopravník slouží k dopravě kusového dřeva. Pásový dopravník se instaluje vedle nebo pod zařízení, odkud je kusové dřevo odklízeno. Zařízení je poháněno elektromotorem nebo hydraulikou traktoru. Výškové, popř. výklopné nastavení se provádí ručně nebo hydraulicky. 10

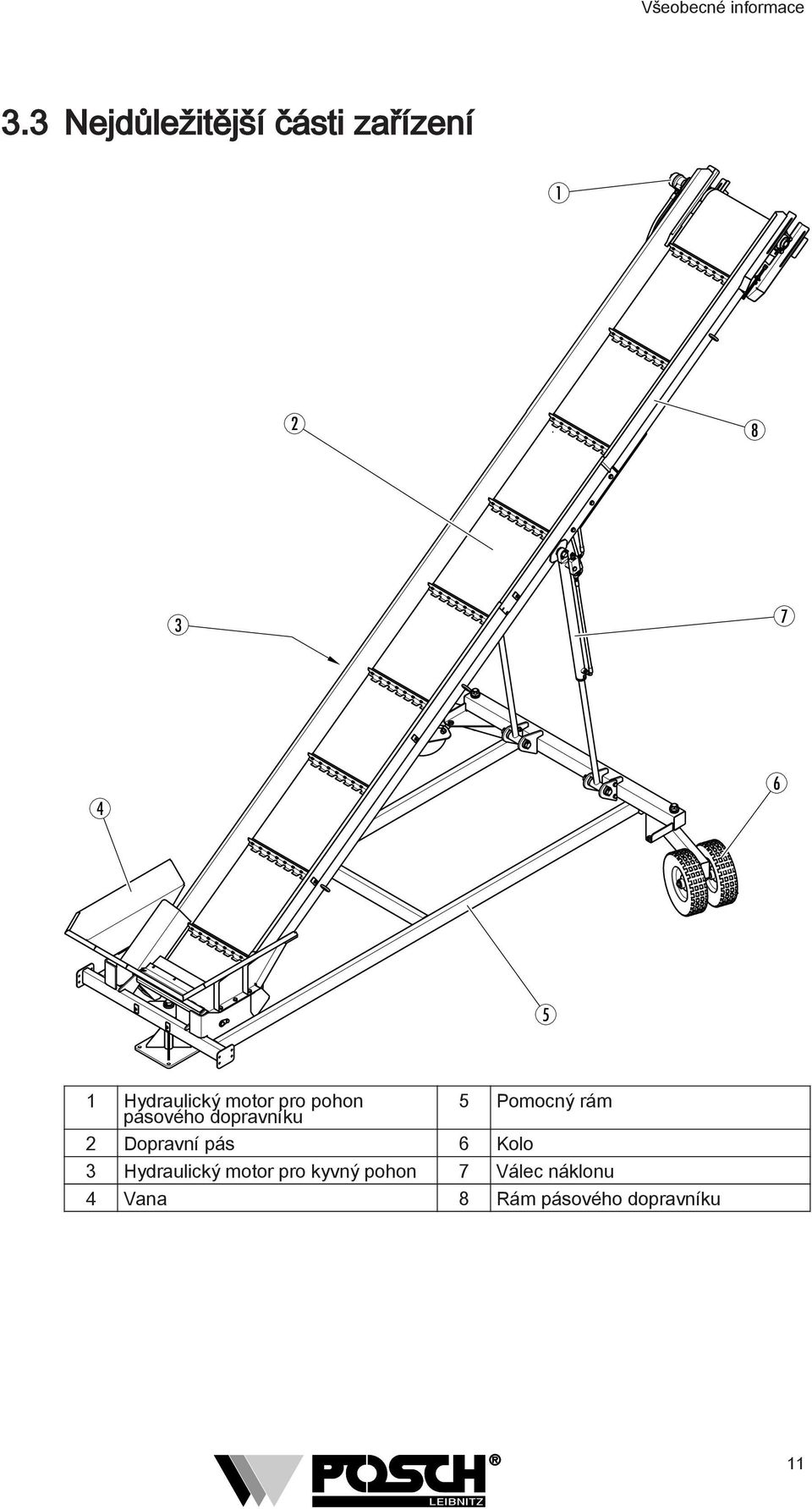

11 Všeobecné informace 3.3 Nejdůležitější části zařízení Hydraulický motor pro pohon pásového dopravníku 2 Dopravní pás 6 Kolo 5 Pomocný rám 3 Hydraulický motor pro kyvný pohon 7 Válec náklonu 4 Vana 8 Rám pásového dopravníku 11

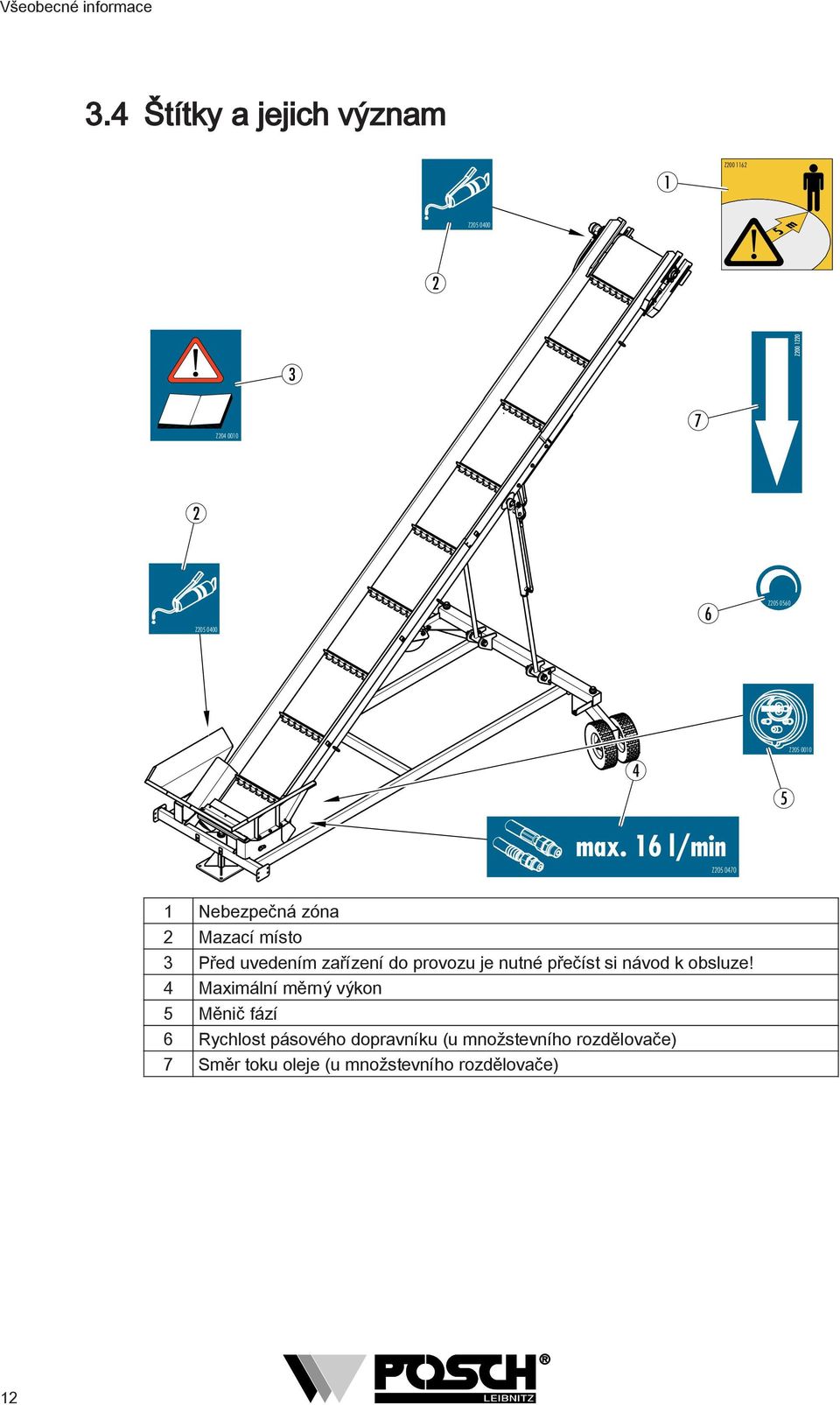

12 Všeobecné informace 3.4 Štítky a jejich význam 1 Z Z m 2 Z Z Z Z Z max. 16 l/min Z Nebezpečná zóna 2 Mazací místo 3 Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! 4 Maximální měrný výkon 5 Měnič fází 6 Rychlost pásového dopravníku (u množstevního rozdělovače) 7 Směr toku oleje (u množstevního rozdělovače) 12

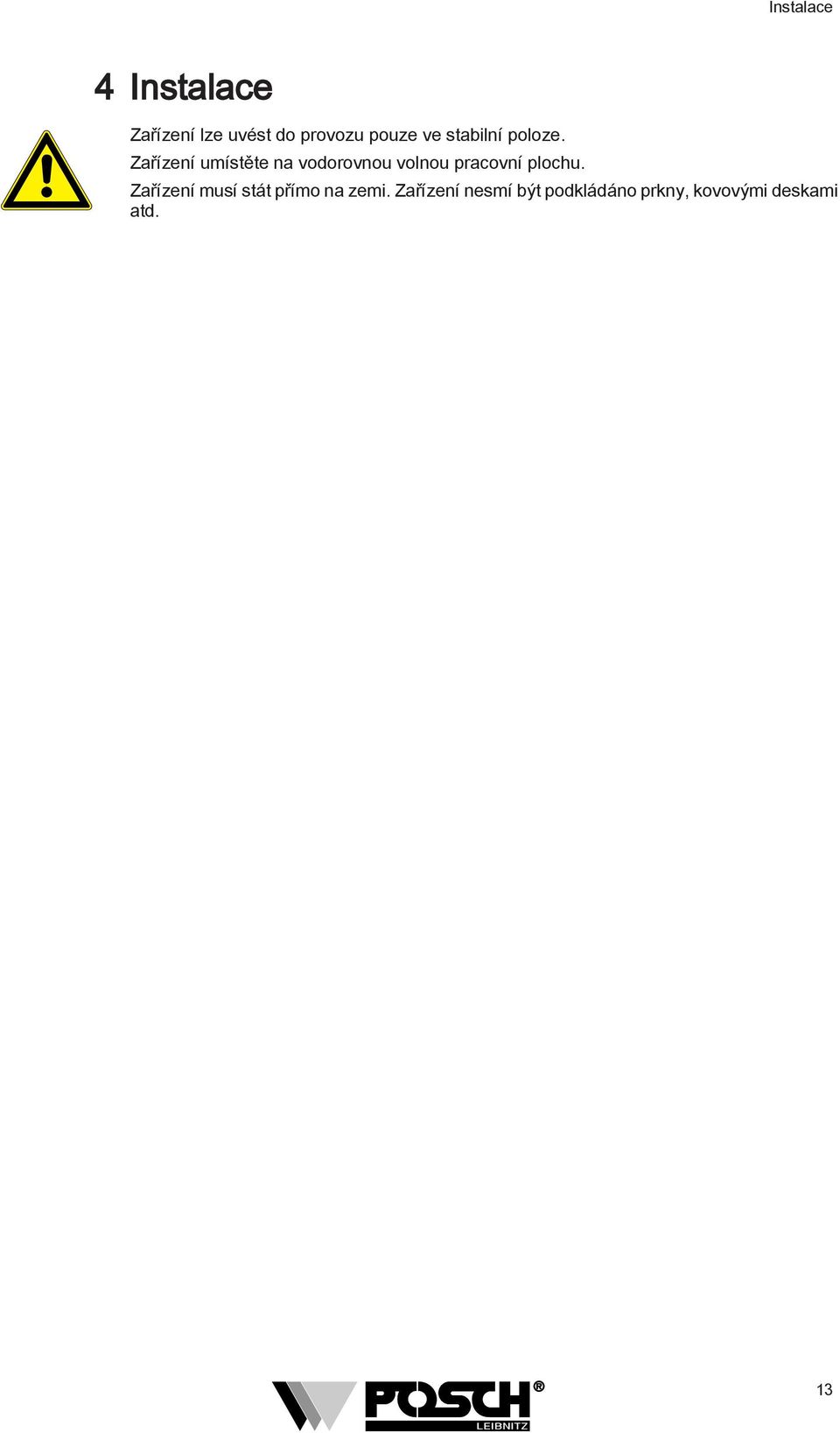

13 Instalace 4 Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou volnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami atd. 13

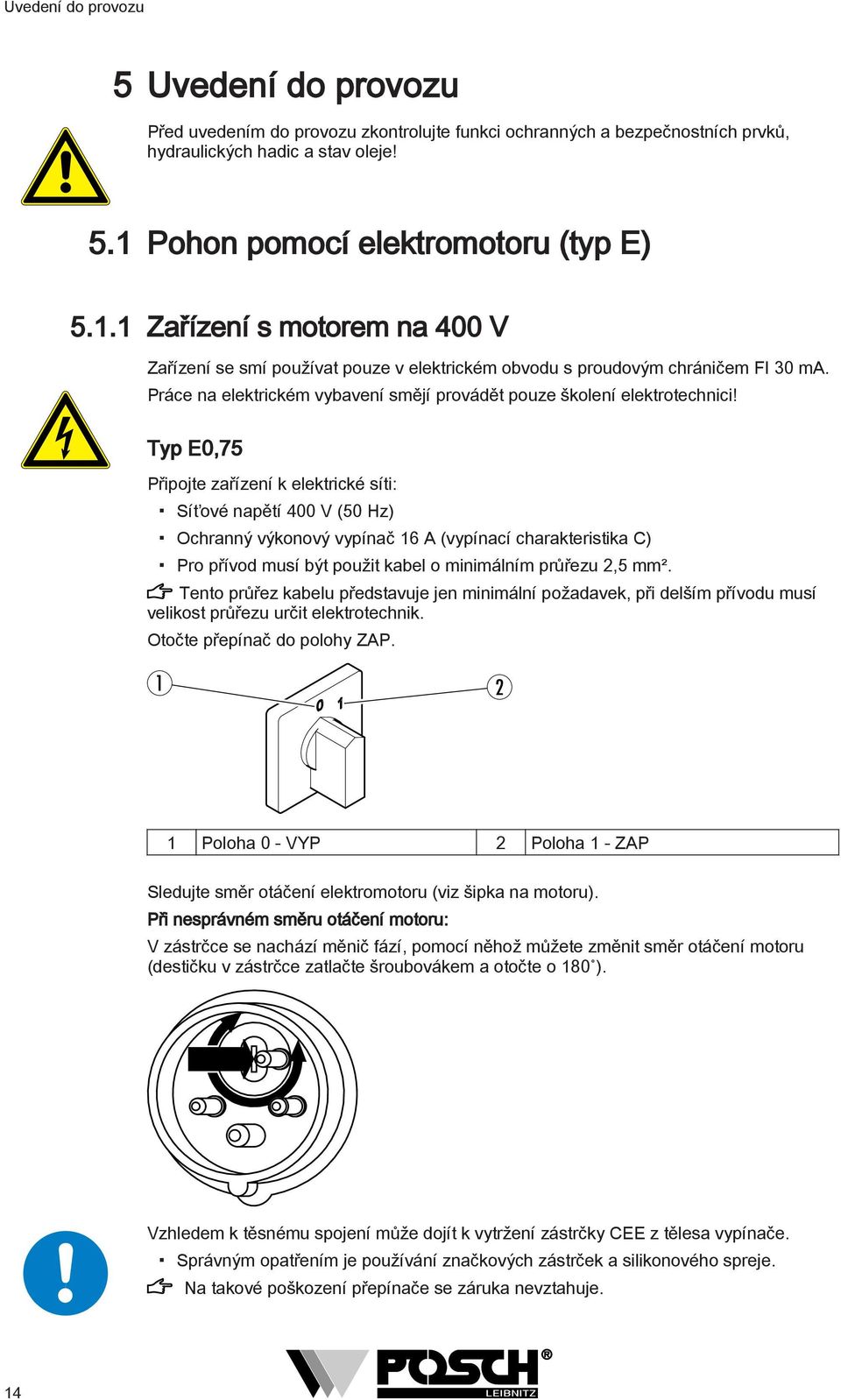

14 Uvedení do provozu 5 Uvedení do provozu Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků, hydraulických hadic a stav oleje! 5.1 Pohon pomocí elektromotoru (typ E) Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E0,75 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 16 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Otočte přepínač do polohy ZAP Poloha 0 - VYP 2 Poloha 1 - ZAP Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 180 ). Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. 14

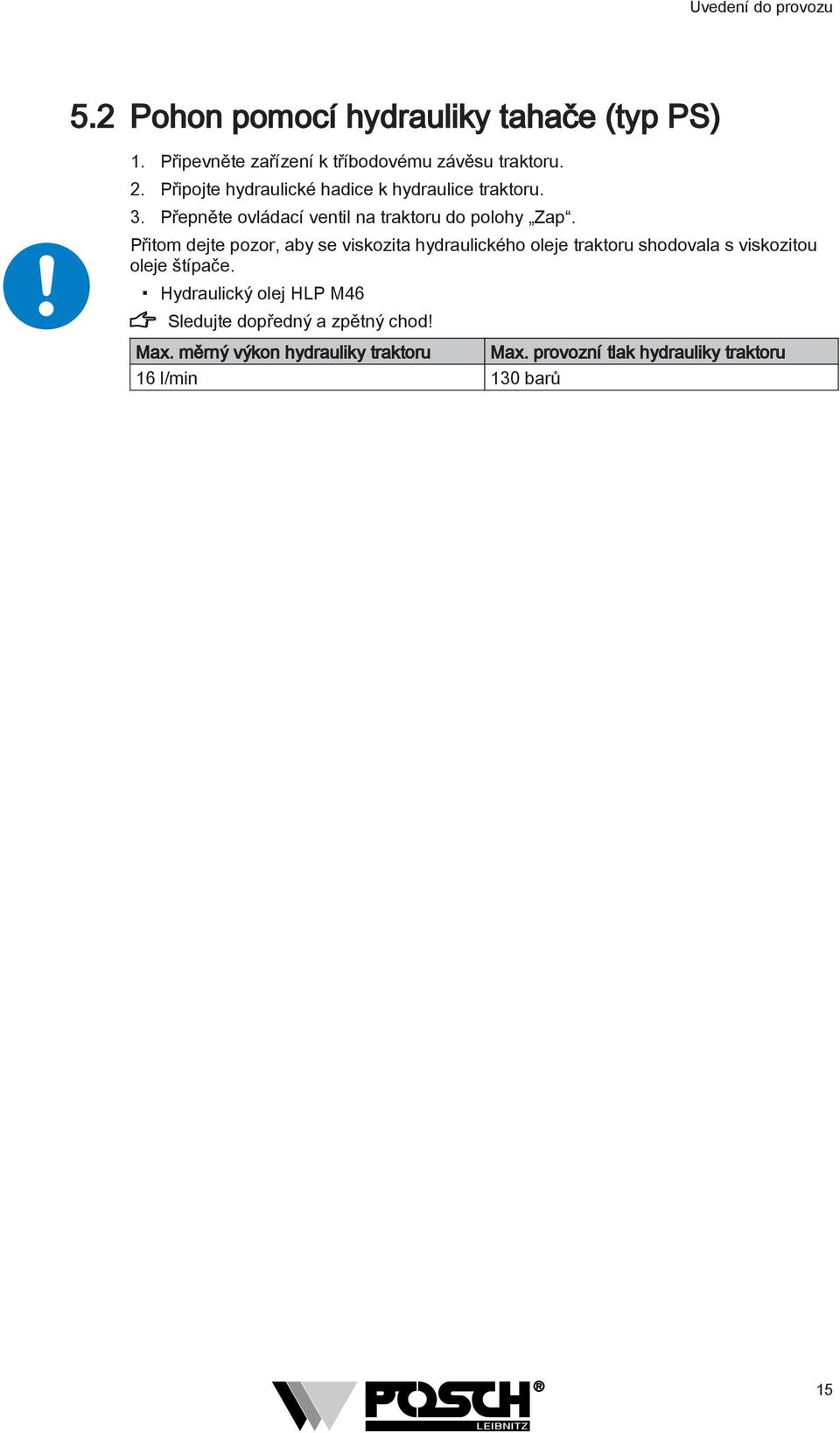

15 Uvedení do provozu 5.2 Pohon pomocí hydrauliky tahače (typ PS) 1. Připevněte zařízení k tříbodovému závěsu traktoru. 2. Připojte hydraulické hadice k hydraulice traktoru. 3. Přepněte ovládací ventil na traktoru do polohy Zap. Přitom dejte pozor, aby se viskozita hydraulického oleje traktoru shodovala s viskozitou oleje štípače. Hydraulický olej HLP M46 Sledujte dopředný a zpětný chod! Max. měrný výkon hydrauliky traktoru 16 l/min 130 barů Max. provozní tlak hydrauliky traktoru 15

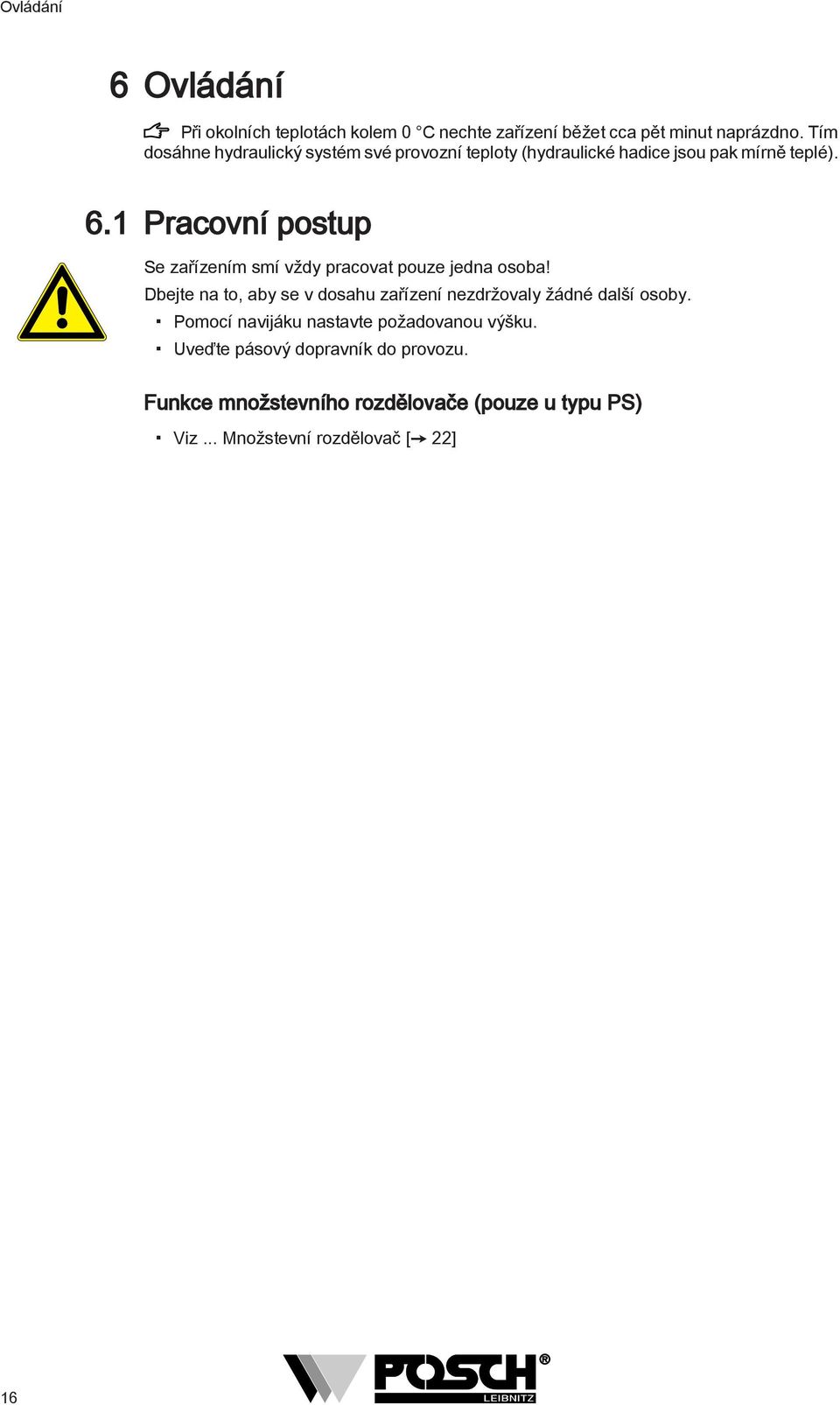

16 Ovládání 6 Ovládání Při okolních teplotách kolem 0 C nechte zařízení běžet cca pět minut naprázdno. Tím dosáhne hydraulický systém své provozní teploty (hydraulické hadice jsou pak mírně teplé). 6.1 Pracovní postup Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. Pomocí navijáku nastavte požadovanou výšku. Uveďte pásový dopravník do provozu. Funkce množstevního rozdělovače (pouze u typu PS) Viz... Množstevní rozdělovač [ 22] 16

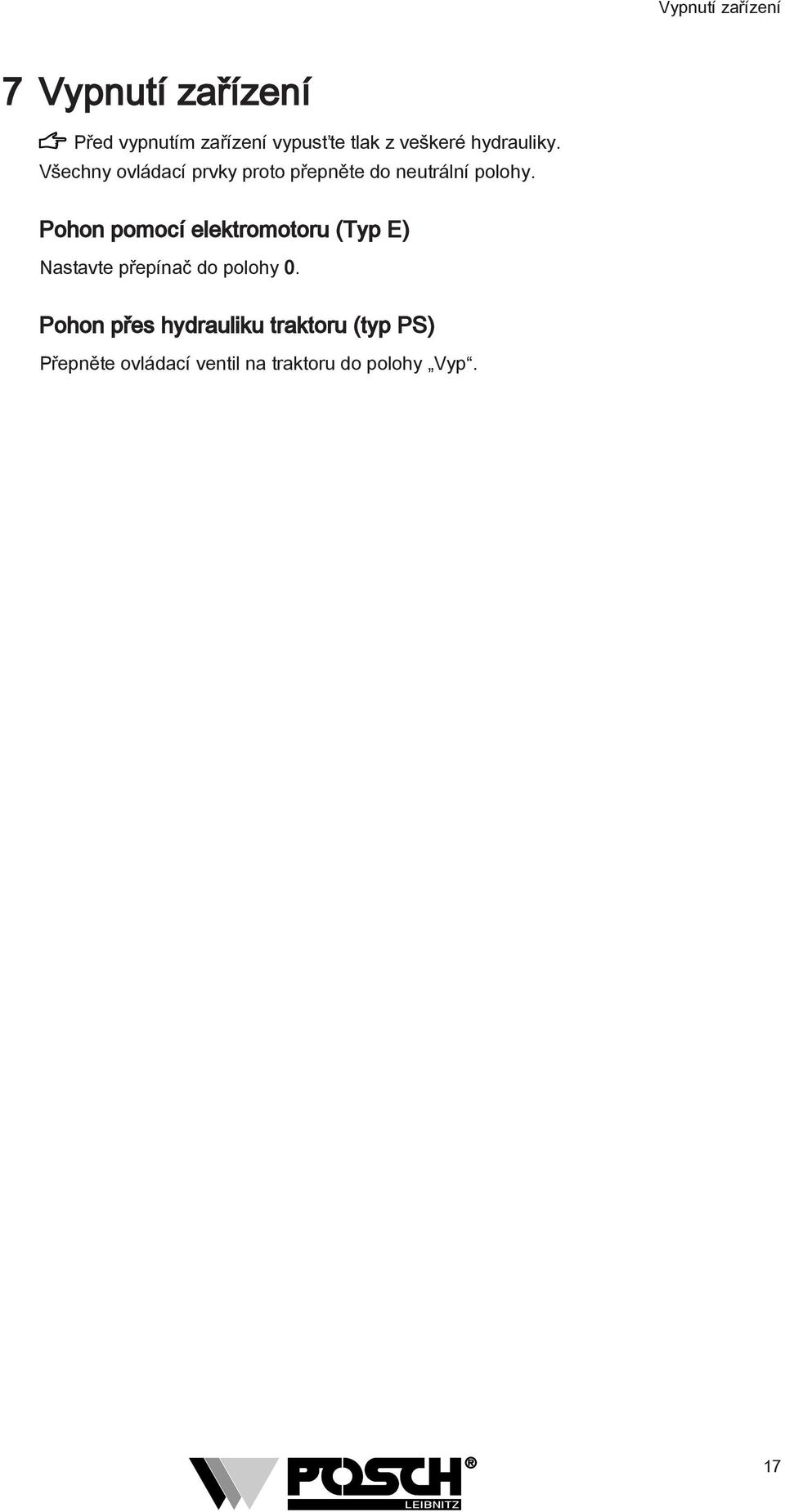

17 Vypnutí zařízení 7 Vypnutí zařízení Před vypnutím zařízení vypusťte tlak z veškeré hydrauliky. Všechny ovládací prvky proto přepněte do neutrální polohy. Pohon pomocí elektromotoru (Typ E) Nastavte přepínač do polohy 0. Pohon přes hydrauliku traktoru (typ PS) Přepněte ovládací ventil na traktoru do polohy Vyp. 17

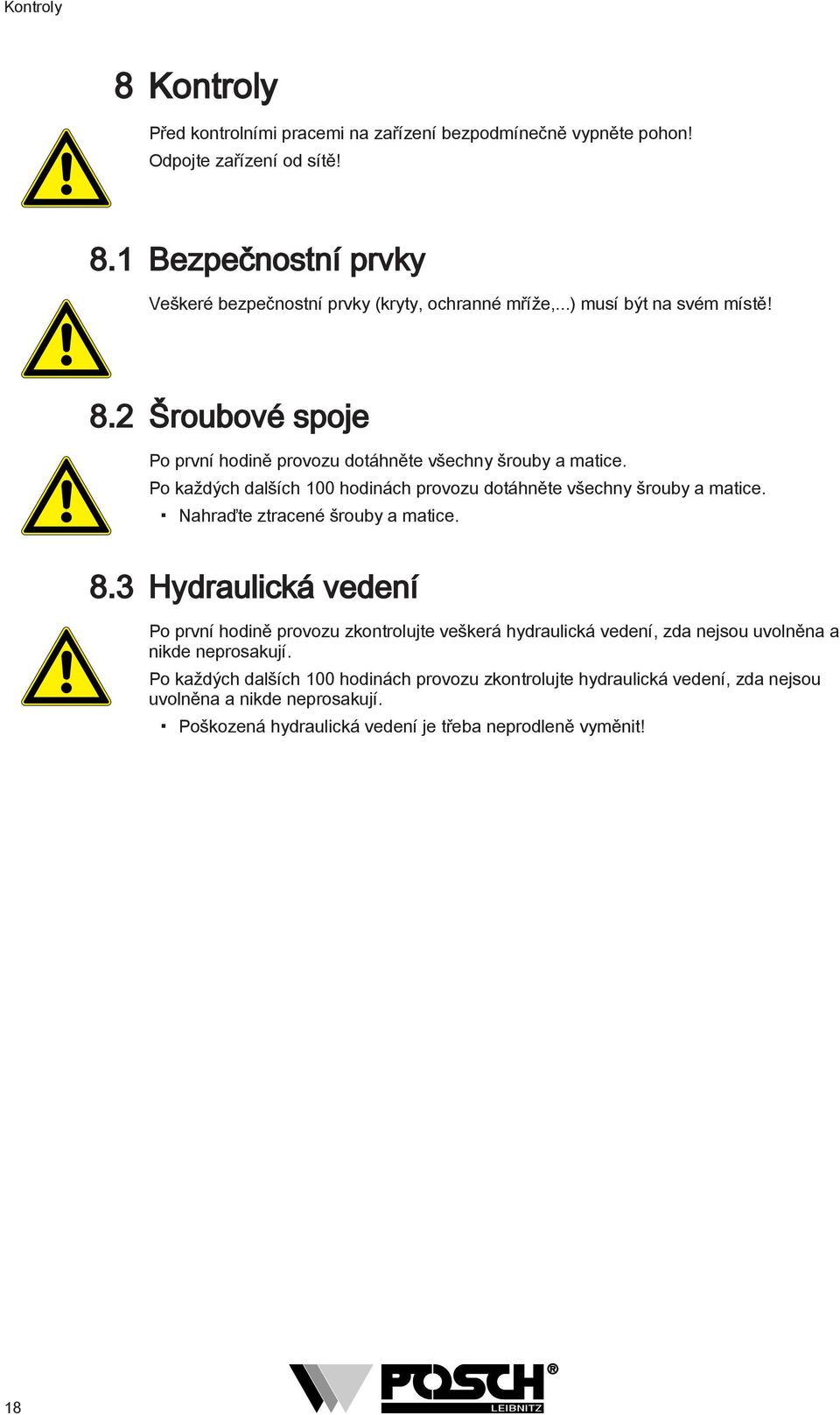

18 Kontroly 8 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! 8.1 Bezpečnostní prvky Veškeré bezpečnostní prvky (kryty, ochranné mříže,...) musí být na svém místě! 8.2 Šroubové spoje Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 100 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. 8.3 Hydraulická vedení Po první hodině provozu zkontrolujte veškerá hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Po každých dalších 100 hodinách provozu zkontrolujte hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Poškozená hydraulická vedení je třeba neprodleně vyměnit! 18

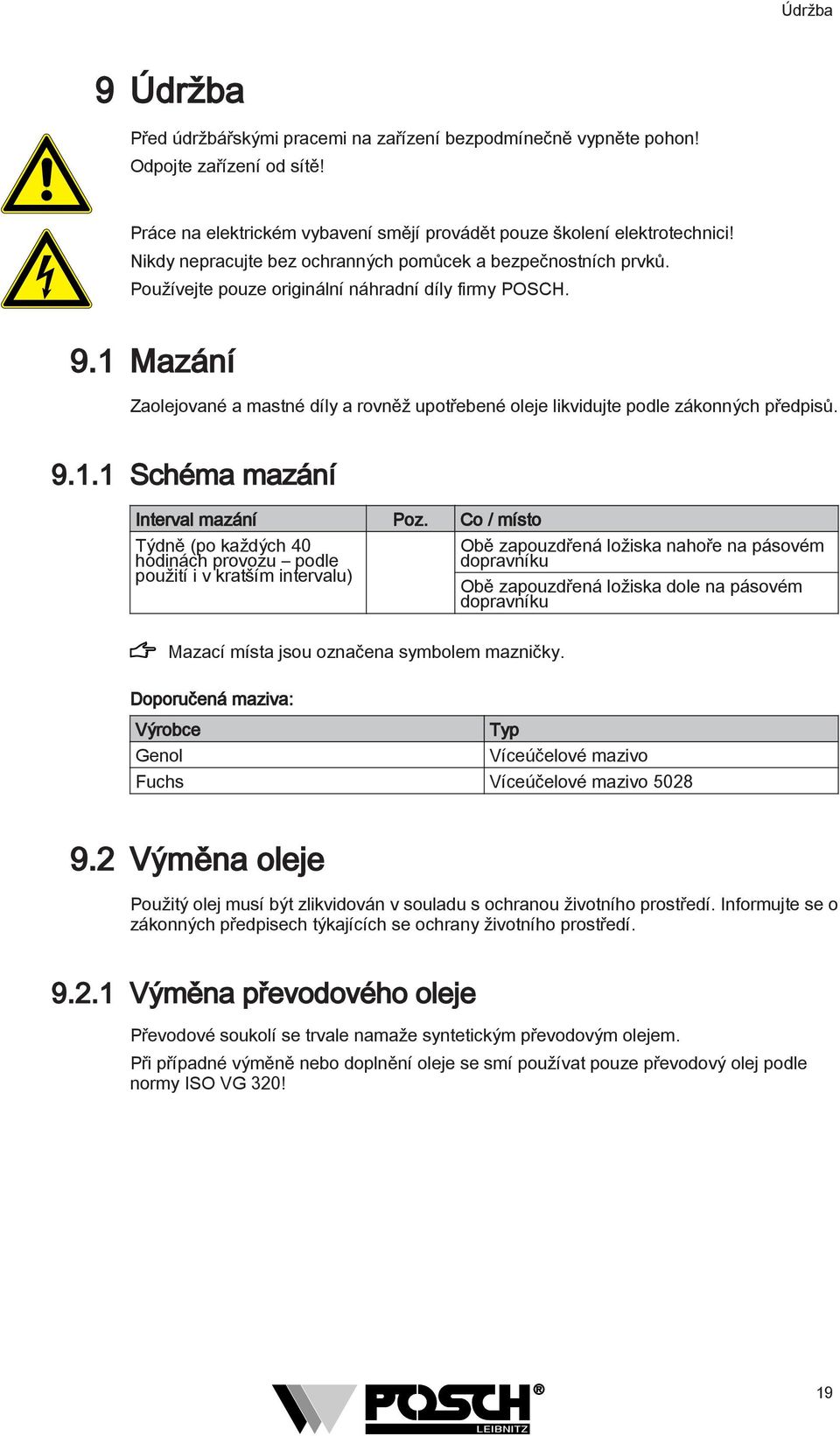

19 Údržba 9 Údržba Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 9.1 Mazání Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů Schéma mazání Interval mazání Poz. Co / místo Týdně (po každých 40 hodinách provozu podle použití i v kratším intervalu) Obě zapouzdřená ložiska nahoře na pásovém dopravníku Obě zapouzdřená ložiska dole na pásovém dopravníku Mazací místa jsou označena symbolem mazničky. Doporučená maziva: Výrobce Typ Genol Víceúčelové mazivo Fuchs Víceúčelové mazivo Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí Výměna převodového oleje Převodové soukolí se trvale namaže syntetickým převodovým olejem. Při případné výměně nebo doplnění oleje se smí používat pouze převodový olej podle normy ISO VG 320! 19

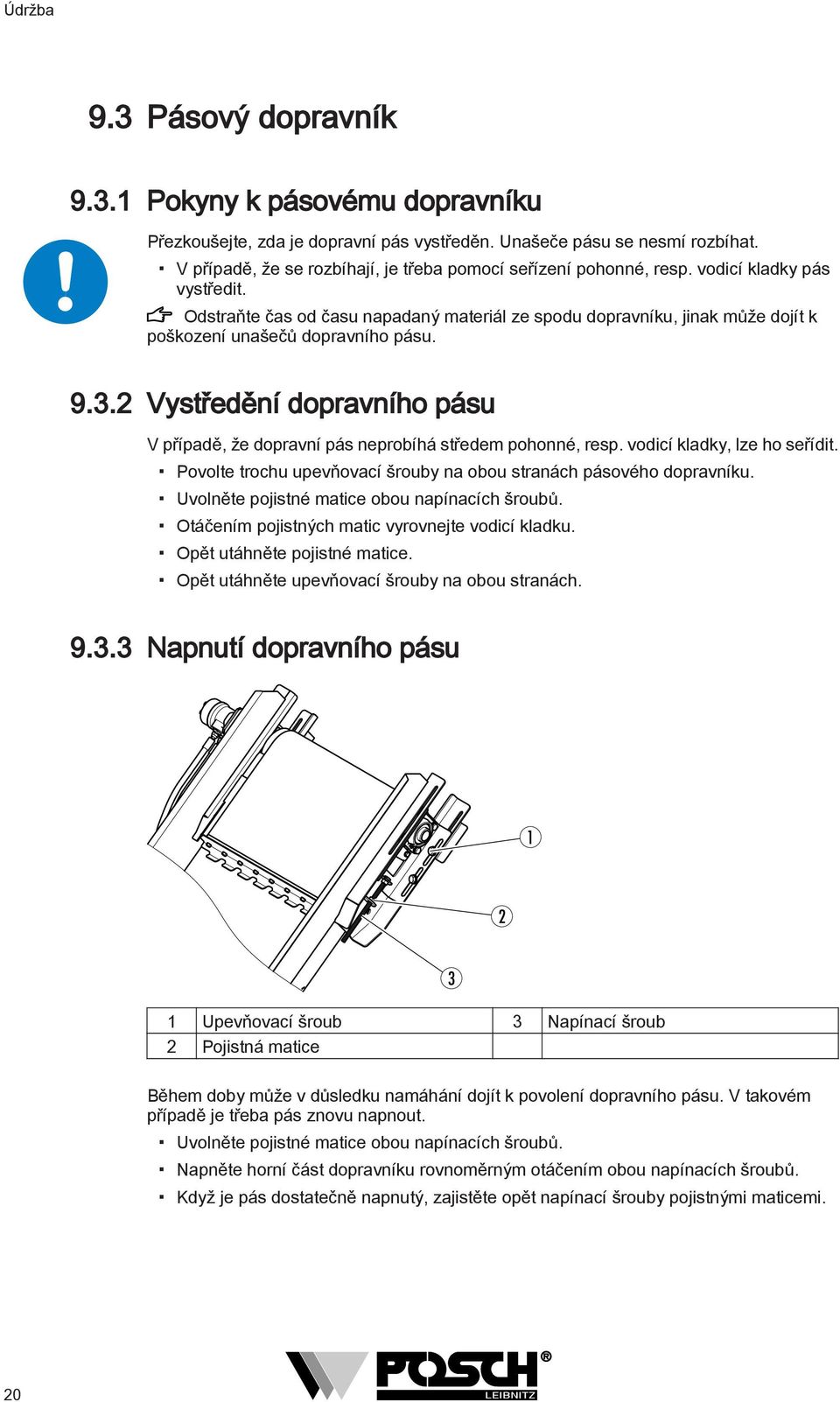

20 Údržba 9.3 Pásový dopravník Pokyny k pásovému dopravníku Přezkoušejte, zda je dopravní pás vystředěn. Unašeče pásu se nesmí rozbíhat. V případě, že se rozbíhají, je třeba pomocí seřízení pohonné, resp. vodicí kladky pás vystředit. Odstraňte čas od času napadaný materiál ze spodu dopravníku, jinak může dojít k poškození unašečů dopravního pásu Vystředění dopravního pásu V případě, že dopravní pás neprobíhá středem pohonné, resp. vodicí kladky, lze ho seřídit. Povolte trochu upevňovací šrouby na obou stranách pásového dopravníku. Uvolněte pojistné matice obou napínacích šroubů. Otáčením pojistných matic vyrovnejte vodicí kladku. Opět utáhněte pojistné matice. Opět utáhněte upevňovací šrouby na obou stranách Napnutí dopravního pásu Upevňovací šroub 3 Napínací šroub 2 Pojistná matice 3 Během doby může v důsledku namáhání dojít k povolení dopravního pásu. V takovém případě je třeba pás znovu napnout. Uvolněte pojistné matice obou napínacích šroubů. Napněte horní část dopravníku rovnoměrným otáčením obou napínacích šroubů. Když je pás dostatečně napnutý, zajistěte opět napínací šrouby pojistnými maticemi. 20

21 Údržba 9.4 Čištění Před čištěním zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 21

22 Doplňkové vybavení 10 Doplňkové vybavení 10.1 Množstevní rozdělovač + - Pomocí množstevního rozdělovače se nastavuje rychlost pásového dopravníku. Nasazuje se mezi traktor a pásový dopravník. Vyšší rychlost pásového dopravníku: Otočte množstevní rozdělovač doleva. Nižší rychlost pásového dopravníku: Otočte množstevní rozdělovač doprava. 22

23 Odstraňování závad 11 Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 14] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Kontrola přívodního vedení elektrotechnickým odborníkem Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 14] Ztráta výkonu zařízení Příliš horký hydraulický olej Viz Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Výměna hydraulického oleje Viz Škubání nebo žádný pohyb pásového dopravníku Příliš málo hydraulického oleje v hydraulickém systému Zkontrolujte stav hydraulického oleje. Viz Snížená kvalita hydraulického oleje Vyměňte hydraulický olej. Viz Škubání nebo žádný pohyb pásového dopravníku Nedostatečně napnutý dopravní pás Napnutí dopravního pásu Viz [ 20] 23

24 Technické údaje 12 Technické údaje Typ 6 m PS SH,NH 8 m PS SH,NH 6 m E SM,NM Pohon Druh pohonu Hydraulika traktoru Hydraulika traktoru Elektromotor Výkon kw ,75 Napětí V Jištění A Max. měrný výkon l/min Maximální tlak barů Údaje dopravníku Min. výška dopravníku cm Max. výška dopravníku cm Sklon stupňů Šířka pásu cm Rozměry * Délka cm Šířka cm Výška cm Hmotnost kg Typ 8 m E SM,NM 6 m E SH,NH 8 m E SH,NH Pohon Druh pohonu Elektromotor Elektromotor Elektromotor Výkon kw 0,75 0,75 0,75 Napětí V Jištění A Max. měrný výkon l/min Maximální tlak barů Údaje dopravníku Min. výška dopravníku cm Max. výška dopravníku Sklon cm stupň ů Šířka pásu cm Rozměry * Délka cm Šířka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. 24

25 Servis 13 Servis Výrobek POSCH Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. 25

26 Prohlášení o shodě EG Prohlášení o shodě EG Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 2006/42/ES. Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 2006/95/ES ze dne 12. prosince 2006 o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí a směrnici Rady 89/336/EHS ze dne 3. května 1989 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Pásový dopravník - Pásový dopravník FSX Č. položky: M8115S, M8125S, M8132S, M8142S, M8165S, M8175S Sériové číslo: od A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO /-2 Všeobecné konstrukční směrnice EN Bezpečnostní odstupy horních a dolních končetin EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů EN 982 Bezpečnostně technické požadavky pro hydrauliku EN 620 Kontinuální manipulační zařízení a systémy Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz dne Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz 26
