1 Pozemní stavitelství II. Schodiště, rampy, výtahy 1 Zpracoval: Filip Čmiel, Ing., Ing. Zdeněk Peřina, Ph.D.

2 Základní funkce a požadavky ČSN Schodiště a šikmé rampy Základní požadavky (březen 2010) Statické Provozní Bezpečnostní Hygienické Protipožární Schodiště Funkce a požadavky 2

3 Termíny a definice ČSN Schodiště a šikmé rampy Základní požadavky (březen 2010) schodišťový prostor schodiště schodišťové rameno výstupní čára schodišťového ramene sklon schodišťového ramene rameno šikmé rampy výstupní čára šikmé rampy sklon šikmé rampy podchodná výška průchodná výška průchodný profil Schodiště Funkce a požadavky 3

4 Termíny a definice ČSN Schodiště a šikmé rampy Základní požadavky (březen 2010) schodišťový stupeň stupnice podstupnice výška stupně šířka stupně podesta podlažní (patrová) podesta mezipodlažní (mezipatrová) podesta vložená podesta;odpočívadlo zrcadlo Schodiště Funkce a požadavky 4

5 Podle umístění: vnitřní vnější Schodiště, rampy, výtahy Třídění schodišť Schodiště Funkce a požadavky 5

6 Třídění schodišť a šikmých ramp Podle funkce a provozního využití: hlavní vedlejší únikové pomocné vyrovnávací předložené v bezbariérové užívaných stavbách šikmá rampa v bezbariérové užívaných stavbách Schodiště Funkce a požadavky 6

7 Třídění schodišť Schodiště Funkce a požadavky 7

8 Třídění schodišť a šikmých ramp Podle sklonu ramen pro překonání rozdílu výškových úrovní: šikmé rampy 0-7 (12,3%) rampové schodiště 7-20 (36,4%) mírné běžné strmé žebříkové skloněné svislé, stupadla Schodiště Funkce a požadavky 8

9 Třídění schodišť a šikmých ramp Podle sklonu ramen pro překonání rozdílu výškových úrovní: Schodiště Funkce a požadavky 9

10 Třídění schodišť a šikmých ramp Podlepočturamen: jednoramenné dvouramenné tříramenné víceramennésdružené(větvené) Schodiště Funkce a požadavky 10

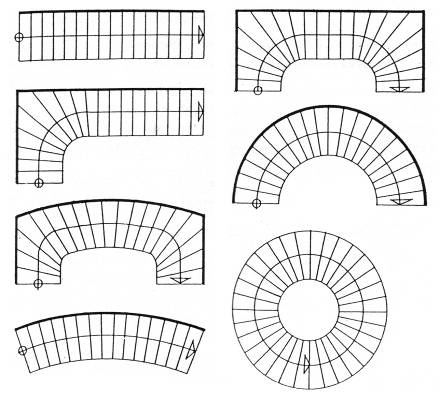

11 Schodišťová ramena Schéma půdorysnýchtvarů schodišť Schodiště jednoramenná Schodiště Funkce a požadavky 11

12 Schodišťová ramena Schéma půdorysnýchtvarů schodišť Schodiště dvouramenná Schodiště Funkce a požadavky 12

13 Schodišťová ramena Schéma půdorysnýchtvarů schodišť Schodiště tříačtyřramenná Schodiště Funkce a požadavky 13

14 Třídění schodišť a šikmých ramp Podletvaruramene: přímá zakřivená smíšená Schodiště Funkce a požadavky 14

15 Příklad skladby schodišť. ramen Schodiště Funkce a požadavky 15

16 Třídění schodišť a šikmých ramp Podlesmysluvýstupu: přímá pravotočivá levotočivá Schodiště Funkce a požadavky 16

17 Třídění schodišť a šikmých ramp Podle použitého stavebního materiálurozeznáváme: kamenná betonová ocelová dřevěná kombinovaná Schodiště Funkce a požadavky 17

18 Průřezstupňů: stupnice podstupnice čelostupně Schodiště, rampy, výtahy Schodišťové stupně Schodiště Funkce a požadavky 18

19 Druhy stupňů podle polohy v rameni nástupní stupeň výstupní stupeň jalovýstupeň běžnýstupeň L půdorysná délka schodišťového ramene h výška schodišťového ramene b šířka schodišťového stupně v výška schodišťového stupně a úhel sklonu schod. ramene Schodiště Funkce a požadavky 19

20 Třídění podle půdorysného tvaru stupně přímý stupeň kosý stupeň zakřivenýstupeň zvláštnístupeň Schodiště Funkce a požadavky 20

21 Schodišťové stupně dle způsobu podporování Podlekonstrukčního uspořádánía způsobupodporovánístupňů: splně podporovanýmistupni soboustranně podporovanýmistupni sjednostranně podporovanýmistupni sezavěšenýmistupni Schodiště Funkce a požadavky 21

22 Schodišťové stupně dle způsobu podporování Podlezpůsobupodporovánístupňů rozeznáváme ramena,vnichžjsoustupně podporované: na oboukoncích na jednomkonci po celéploše uprostřed Schodiště Funkce a požadavky 22

23 Stupně podporované na obou koncích Můžebýtprovedeno: zazděnímnebopodezděním uloženímnaschodnice oboustrannýmzavěšením kombinovanýmzpůsobem Schodiště Funkce a požadavky 23

24 Stupně podporované na obou koncích Příklady oboustranného podporování stupňů: a) stěnami b) schodnicemi c) stěnou aschodnicí d) stěnou azavěšením Schodiště Funkce a požadavky 24

25 Stupně podporované na jednom konci Mohoubýt: visutá vřetenová Schodiště Funkce a požadavky 25

26 Stupně podporované na jednom konci Příklady jednostranně podporovaných stupňů: a) stupně visuté,vetknuté do monolit. schodnice b) vetknuté do vřetenovéstěny c) vetknuté do sloupovéhovřetene Schodiště Funkce a požadavky 26

27 Stupně podporované po celé ploše a) přímou deskou b) dvakrát zalomenou deskou c) schodišťový panel d) schodišťový panel stupňovitě lomený Schodiště Funkce a požadavky 27

28 Stupně podporované uprostřed a) schodnice spojenásmonolitickou deskou b) schodnice konzolová b1) řez schodnicí vmístě konzoly, b2) mezi konzolami b3) půdorys stupnice Schodiště Funkce a požadavky 28

29 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky sklon schodišťových ramen v bytových domech sklon schod. ramen hlavních schodišť v rodinných domech max. 35! pokud je konstrukční výška max. 3m je možno zvýšit sklon schod. ramen až na 41 u bezbariérově užívaných staveb nesmí být sklon schod. ramene větší než 28 Schodiště Funkce a požadavky 29

30 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky protiskluzové úpravy: celá plocha stupňů, podest a ramen šikmých ramp (bezbariérové stavby) úpravy předního okraje stupně a podesty úprava trvanlivá a možnost obnovy odolnost proti skluznosti: zkouší se dle zkušebních metod (např. ČSN ) doložit jak při návrhu tak při provádění! Schodiště Funkce a požadavky 30

31 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Výstupní čára Schodiště Funkce a požadavky 31

32 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Délka a výška ramene Schodiště Funkce a požadavky 32

33 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Průchodná šířka ramene Schodiště Funkce a požadavky 33

34 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Podchodná výška Schodiště Funkce a požadavky 34

35 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Podchodná výška h1 Podchodnávýška h1 =1500+(750/cos a) Schodiště Funkce a požadavky 35

36 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Ochrana vstupu pod rameno Schodiště Funkce a požadavky 36

37 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Průchodná výška h2 Průchodnávýška h2 = cos a Schodiště Funkce a požadavky 37

38 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Průchodný profil Schodiště Funkce a požadavky 38

39 Všeobecné technické požadavky pro schodišťová ramena a ramena šikmých ramp obecné požadavky Zábradlí (ČSN ) rameno musí mít madlo: alespoň na jedné straně s průchodnou šířkou do 1650 mm včetně na obou stranách s průch. šířkou větší jak 1650 mm, u točitých a smíšených ramen s průch. šířkou větší jak 1100 mm na obou stranách ve výšce 900 mm u ramen v bezbariérově užívaných stavbách Schodiště Funkce a požadavky 39

40 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Dle požadavků uvedených v ČSN kap. 7.1.: na povrch podest sklon podest protiskluzové úpravy odolnost proti skluznosti a další úpravy Schodiště Funkce a požadavky 40

41 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Půdorysné rozměry podest Schodiště Funkce a požadavky 41

42 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Vložená podesta = rampy min mm Schodiště Funkce a požadavky 42

43 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Umístění dveří na podestách Schodiště Funkce a požadavky 43

44 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Umístění dveří na podestách Schodiště Funkce a požadavky 44

45 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Pomocná schodiště Schodiště Funkce a požadavky 45

46 Všeobecné technické požadavky pro podesty schodišť a podesty šikmých ramp obecné požadavky Vnější předložená schodiště a rampy Schodiště Funkce a požadavky 46

47 Technické požadavky na konstrukce se sklonem ramene 0 < α 7 (12,3%) Ramena šikmých ramp Schodiště Funkce a požadavky 47

48 Technické požadavky na konstrukce se sklonem ramene 0 < α 7 (12,3%) Šikmé rampy dveře na podestách Schodiště Funkce a požadavky 48

49 Technické požadavky na konstrukce se sklonem ramene 0 < α 7 (12,3%) Zábradlí šikmých ramp návrh ČSN a dle zvláštních předpisů (Vyhláška č. 398/2009 Sb.) na obou stranách madla výšky 900mm (nejlépe druhé ve v. 750mm) přesah min. 150 mm bezbariérové : spodní tyč ve výšce mm, nebo zarážkou 100 mm při rozdílu výškových úrovní do 250 mm bez zábradlí a madla, ale zarážka min. 100mm! Schodiště Funkce a požadavky 49

50 Technické požadavky na konstrukce se sklonem ramene 7 < α 45 Stupně Vzájemný vztahmezi výškouašířkoustupně: 2v + b = 630 mm ( mm) Schodiště Funkce a požadavky 50

51 Technické požadavky na konstrukce se sklonem ramene 7 < α 45 Stupně šířka/ hrana Schodiště Funkce a požadavky 51

52 Technické požadavky na konstrukce se sklonem ramene 7 < α 45 Návaznost schodišťového ramene na podestu Schodiště Funkce a požadavky 52

53 Technické požadavky na konstrukce se sklonem ramene 45 < α 58 navrhujeme jako pomocná Žebříková schodiště minimální průchodná šířka je 550 mm nejmenší podchodná výška h1 při sklonu α 50 je 2100 mm nejmenší podchodná výška h1 při sklonu α > 50 je 2300 mm stupně NESMÍ mít podstupnice min. šířka stupně bmin = 150 mm Schodiště Funkce a požadavky 53

54 Technické požadavky na konstrukce se sklonem ramene 58 < α 90 Žebříky skloněné a svislé žebříky skloněné a svislé se navrhují podle ČSN a podle zvláštních předpisů ( Nařízení vlády č. 362/2005 Sb.) Schodiště Funkce a požadavky 54

55 Použitá literatura: Závěrem Děkuji za pozornost. [1] Hájek, P.: Konstrukce pozemních staveb 10, Vyd. ČVUT Praha, 2000, ISBN [2] Hájek V. a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. [3] Matoušová D., Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. [4] Matoušová D., Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN [5] Hájek V., Novák L., Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN [6] Witzany J. a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN [7] Skulinová D., Skotnicová I., Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN [8] ČSN Schodiště a šikmé rampy základní požadavky, 2010 Všechny obrázky a schémata byla použita z ČSN pokud není uvedeno jinak. 55
