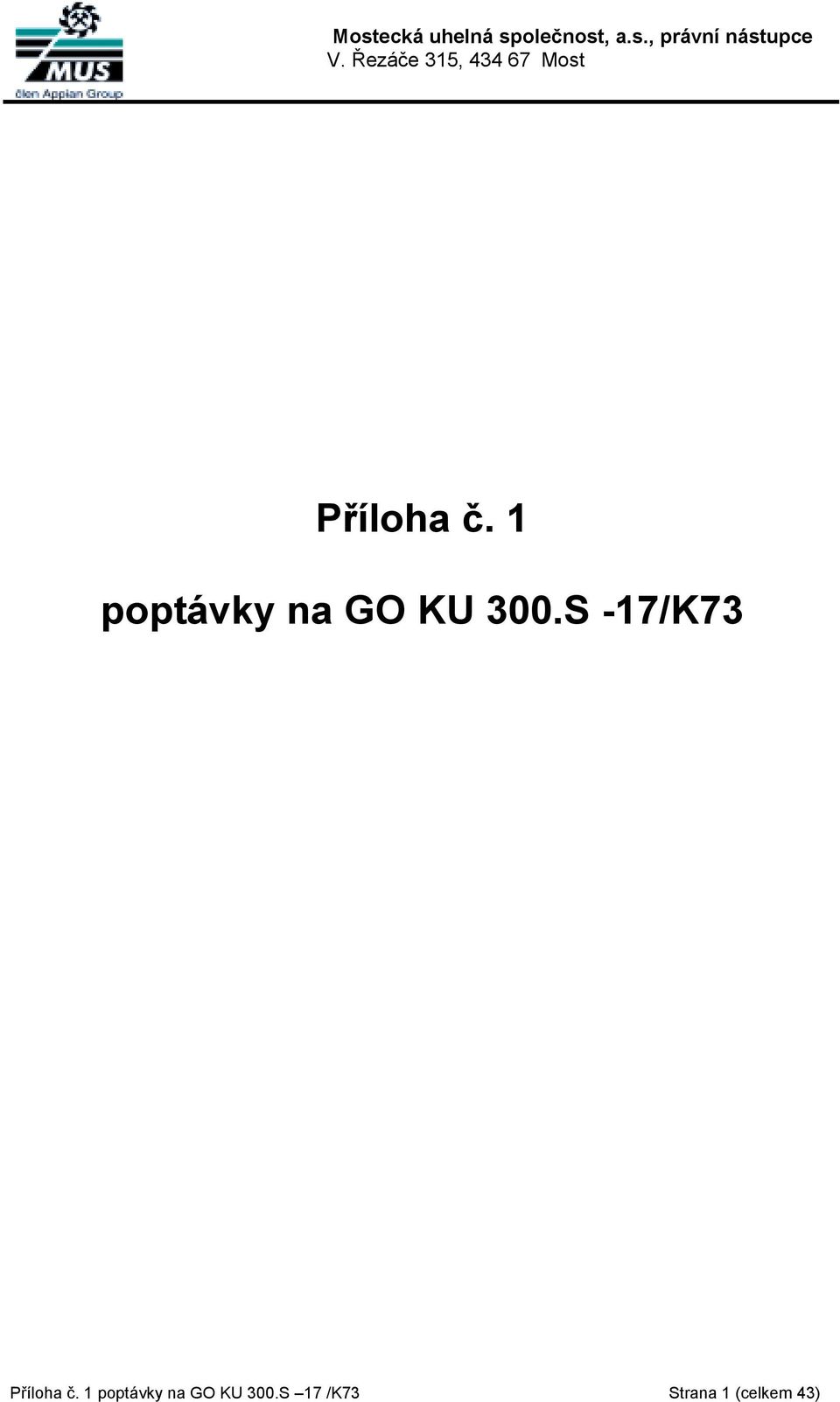

1 Příloha č. 1 poptávky na GO KU 300.S -17/K73 Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 1 (celkem 43)

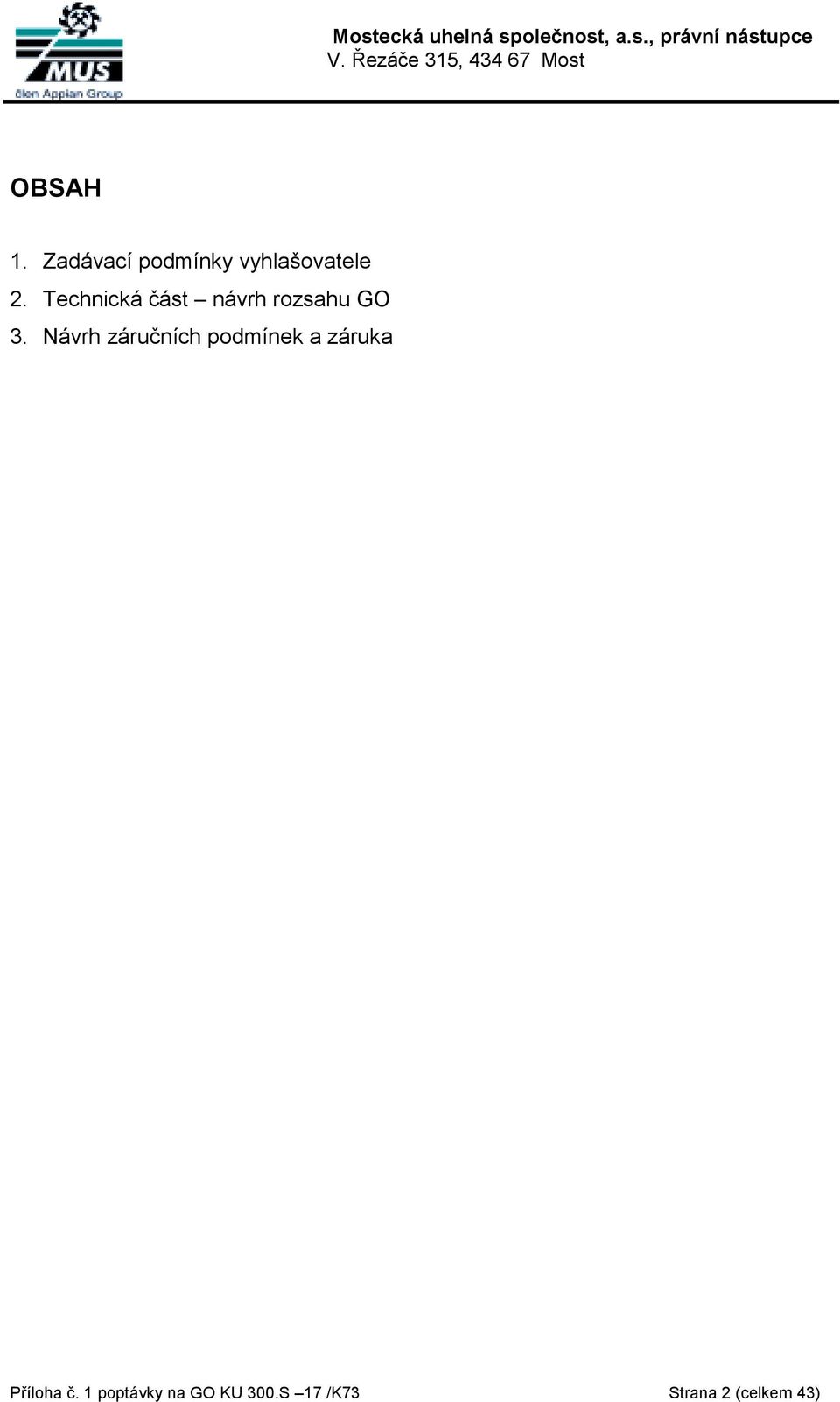

2 OBSAH 1. Zadávací podmínky vyhlašovatele 2. Technická část návrh rozsahu GO 3. Návrh záručních podmínek a záruka Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 2 (celkem 43)

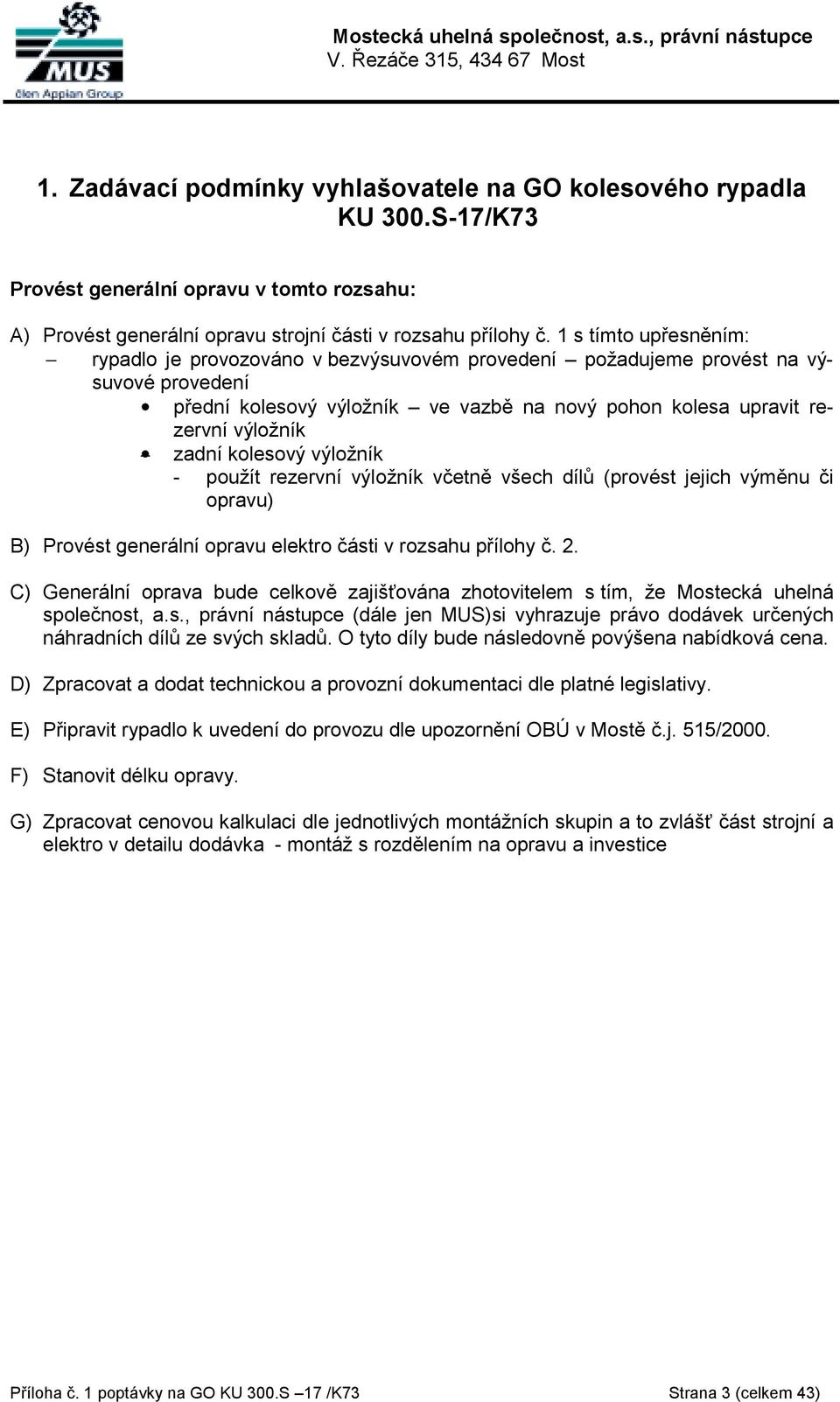

3 1. Zadávací podmínky vyhlašovatele na GO kolesového rypadla KU 300.S-17/K73 Provést generální opravu v tomto rozsahu: A) Provést generální opravu strojní části v rozsahu přílohy č. 1 s tímto upřesněním: rypadlo je provozováno v bezvýsuvovém provedení požadujeme provést na výsuvové provedení přední kolesový výložník ve vazbě na nový pohon kolesa upravit rezervní výložník zadní kolesový výložník - použít rezervní výložník včetně všech dílů (provést jejich výměnu či opravu) B) Provést generální opravu elektro části v rozsahu přílohy č. 2. C) Generální oprava bude celkově zajišťována zhotovitelem s tím, že Mostecká uhelná společnost, a.s., právní nástupce (dále jen MUS)si vyhrazuje právo dodávek určených náhradních dílů ze svých skladů. O tyto díly bude následovně povýšena nabídková cena. D) Zpracovat a dodat technickou a provozní dokumentaci dle platné legislativy. E) Připravit rypadlo k uvedení do provozu dle upozornění OBÚ v Mostě č.j. 515/2000. F) Stanovit délku opravy. G) Zpracovat cenovou kalkulaci dle jednotlivých montážních skupin a to zvlášť část strojní a elektro v detailu dodávka - montáž s rozdělením na opravu a investice Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 3 (celkem 43)

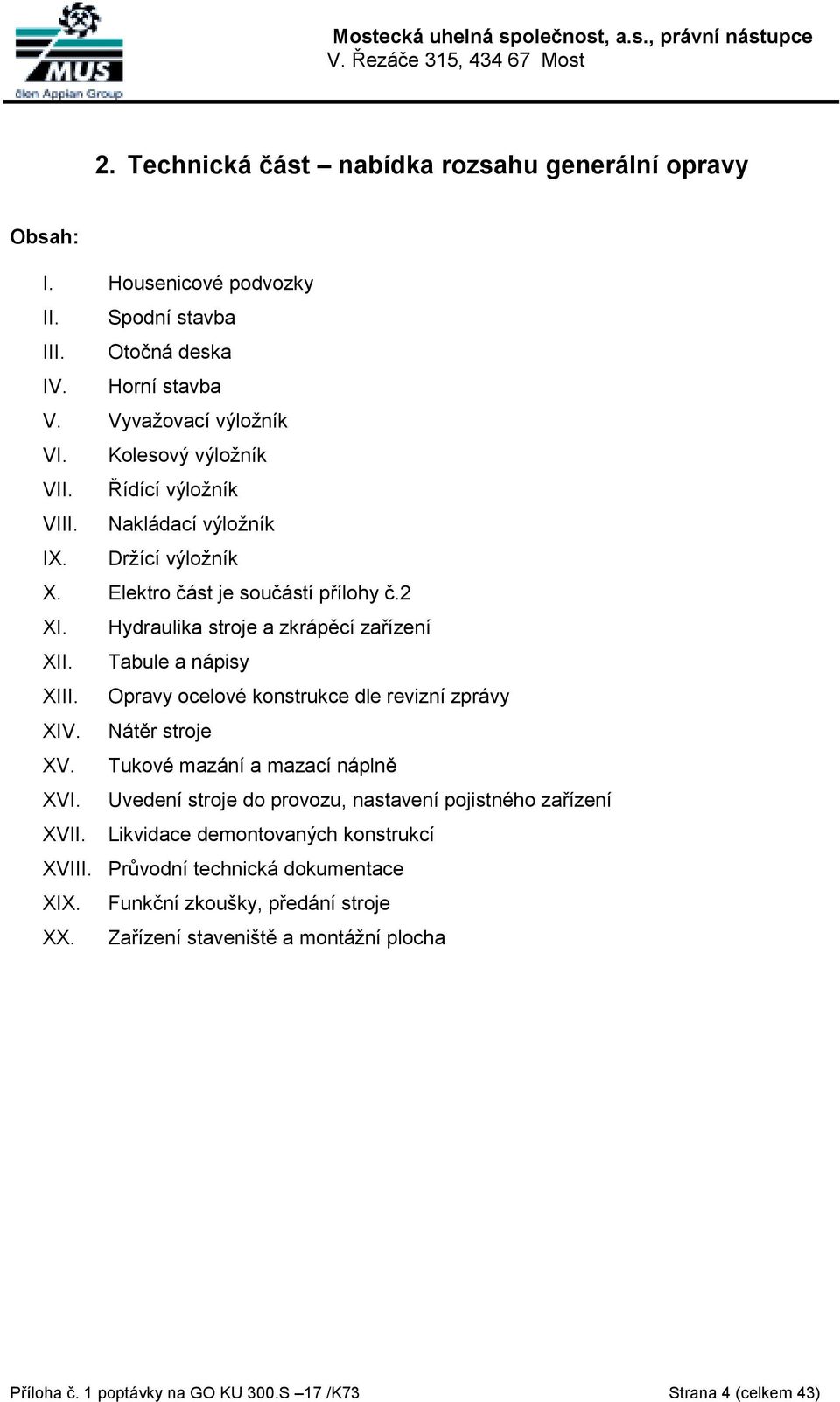

4 2. Technická část nabídka rozsahu generální opravy Obsah: I. Housenicové podvozky II. Spodní stavba III. Otočná deska IV. Horní stavba V. Vyvažovací výložník VI. Kolesový výložník VII. Řídící výložník VIII. Nakládací výložník IX. Držící výložník X. Elektro část je součástí přílohy č.2 XI. Hydraulika stroje a zkrápěcí zařízení XII. Tabule a nápisy XIII. Opravy ocelové konstrukce dle revizní zprávy XIV. Nátěr stroje XV. Tukové mazání a mazací náplně XVI. Uvedení stroje do provozu, nastavení pojistného zařízení XVII. Likvidace demontovaných konstrukcí XVIII. Průvodní technická dokumentace XIX. Funkční zkoušky, předání stroje XX. Zařízení staveniště a montážní plocha Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 4 (celkem 43)

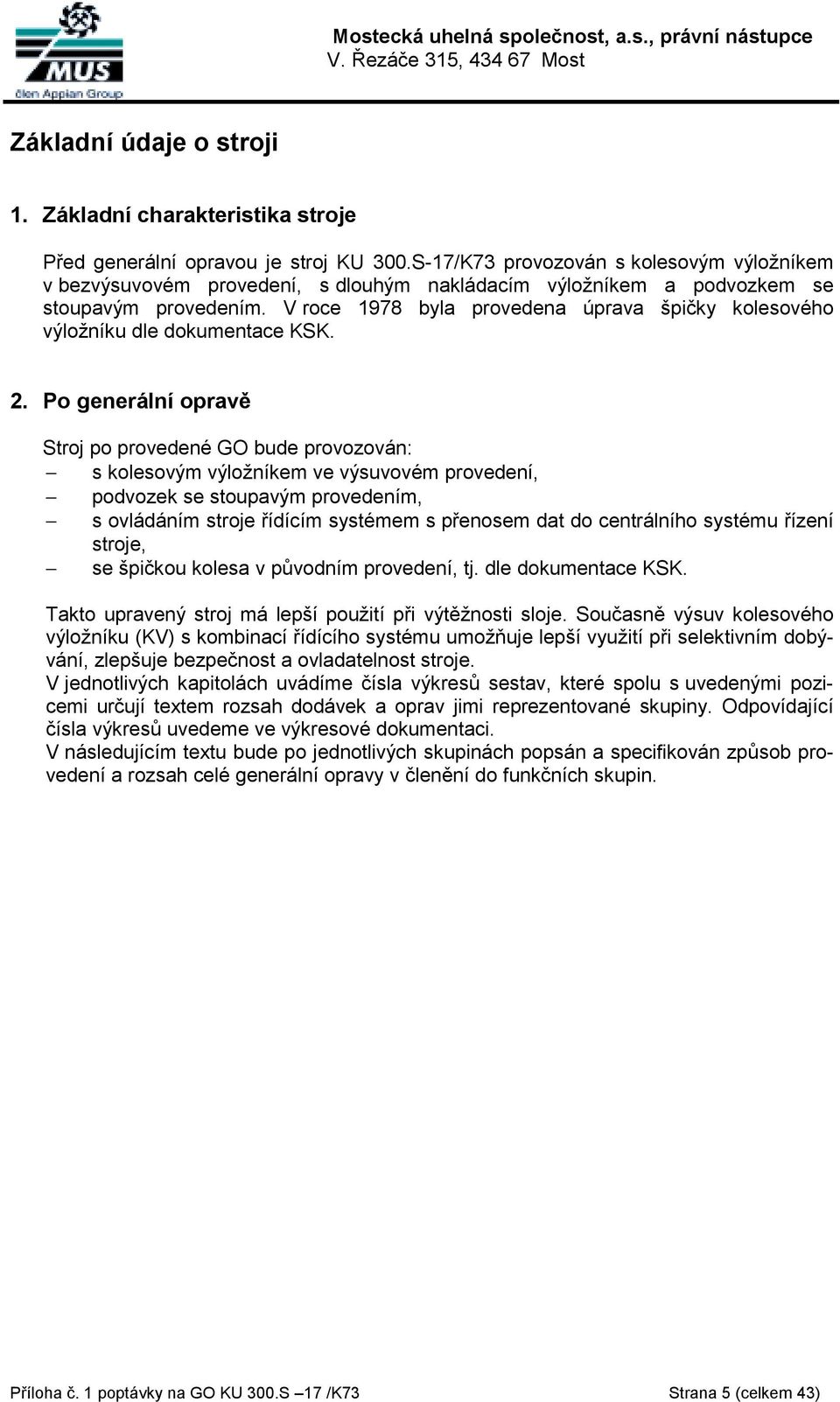

5 Základní údaje o stroji 1. Základní charakteristika stroje Před generální opravou je stroj KU 300.S-17/K73 provozován s kolesovým výložníkem v bezvýsuvovém provedení, s dlouhým nakládacím výložníkem a podvozkem se stoupavým provedením. V roce 1978 byla provedena úprava špičky kolesového výložníku dle dokumentace KSK. 2. Po generální opravě Stroj po provedené GO bude provozován: s kolesovým výložníkem ve výsuvovém provedení, podvozek se stoupavým provedením, s ovládáním stroje řídícím systémem s přenosem dat do centrálního systému řízení stroje, se špičkou kolesa v původním provedení, tj. dle dokumentace KSK. Takto upravený stroj má lepší použití při výtěžnosti sloje. Současně výsuv kolesového výložníku (KV) s kombinací řídícího systému umožňuje lepší využití při selektivním dobývání, zlepšuje bezpečnost a ovladatelnost stroje. V jednotlivých kapitolách uvádíme čísla výkresů sestav, které spolu s uvedenými pozicemi určují textem rozsah dodávek a oprav jimi reprezentované skupiny. Odpovídající čísla výkresů uvedeme ve výkresové dokumentaci. V následujícím textu bude po jednotlivých skupinách popsán a specifikován způsob provedení a rozsah celé generální opravy v členění do funkčních skupin. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 5 (celkem 43)

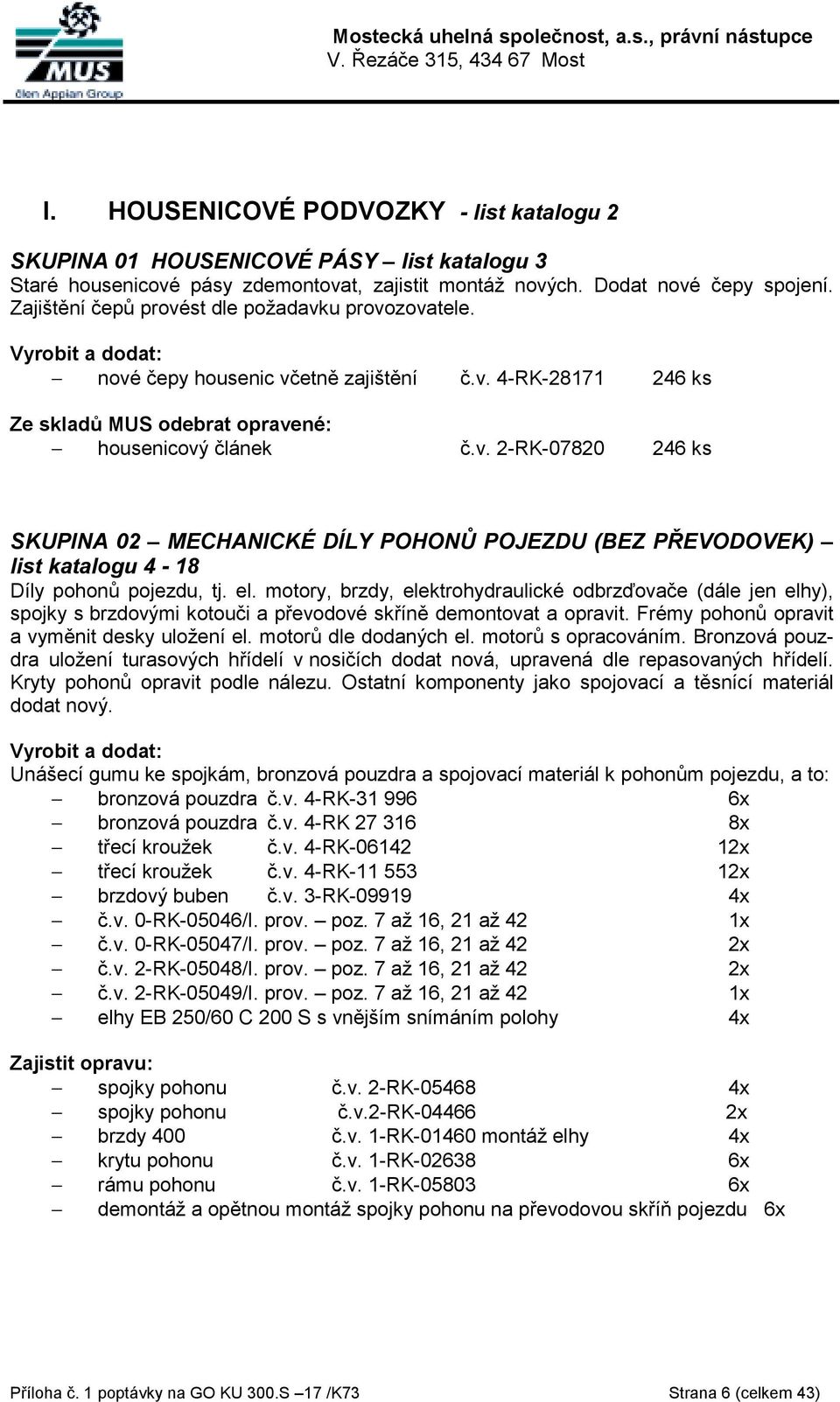

6 I. HOUSENICOVÉ PODVOZKY - list katalogu 2 SKUPINA 01 HOUSENICOVÉ PÁSY list katalogu 3 Staré housenicové pásy zdemontovat, zajistit montáž nových. Dodat nové čepy spojení. Zajištění čepů provést dle požadavku provozovatele. nové čepy housenic včetně zajištění č.v. 4-RK ks Ze skladů MUS odebrat opravené: housenicový článek č.v. 2-RK ks SKUPINA 02 MECHANICKÉ DÍLY POHONŮ POJEZDU (BEZ PŘEVODOVEK) list katalogu 4-18 Díly pohonů pojezdu, tj. el. motory, brzdy, elektrohydraulické odbrzďovače (dále jen elhy), spojky s brzdovými kotouči a převodové skříně demontovat a opravit. Frémy pohonů opravit a vyměnit desky uložení el. motorů dle dodaných el. motorů s opracováním. Bronzová pouzdra uložení turasových hřídelí v nosičích dodat nová, upravená dle repasovaných hřídelí. Kryty pohonů opravit podle nálezu. Ostatní komponenty jako spojovací a těsnící materiál dodat nový. Unášecí gumu ke spojkám, bronzová pouzdra a spojovací materiál k pohonům pojezdu, a to: bronzová pouzdra č.v. 4-RK x bronzová pouzdra č.v. 4-RK x třecí kroužek č.v. 4-RK třecí kroužek č.v. 4-RK brzdový buben č.v. 3-RK x č.v. 0-RK-05046/I. prov. poz. 7 až 16, 21 až 42 č.v. 0-RK-05047/I. prov. poz. 7 až 16, 21 až 42 č.v. 2-RK-05048/I. prov. poz. 7 až 16, 21 až 42 č.v. 2-RK-05049/I. prov. poz. 7 až 16, 21 až 42 elhy EB 250/60 C 200 S s vnějším snímáním polohy 4x Zajistit opravu: spojky pohonu č.v. 2-RK x spojky pohonu č.v.2-rk brzdy 400 č.v. 1-RK montáž elhy 4x krytu pohonu č.v. 1-RK x rámu pohonu č.v. 1-RK x demontáž a opětnou montáž spojky pohonu na převodovou skříň pojezdu 6x Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 6 (celkem 43)

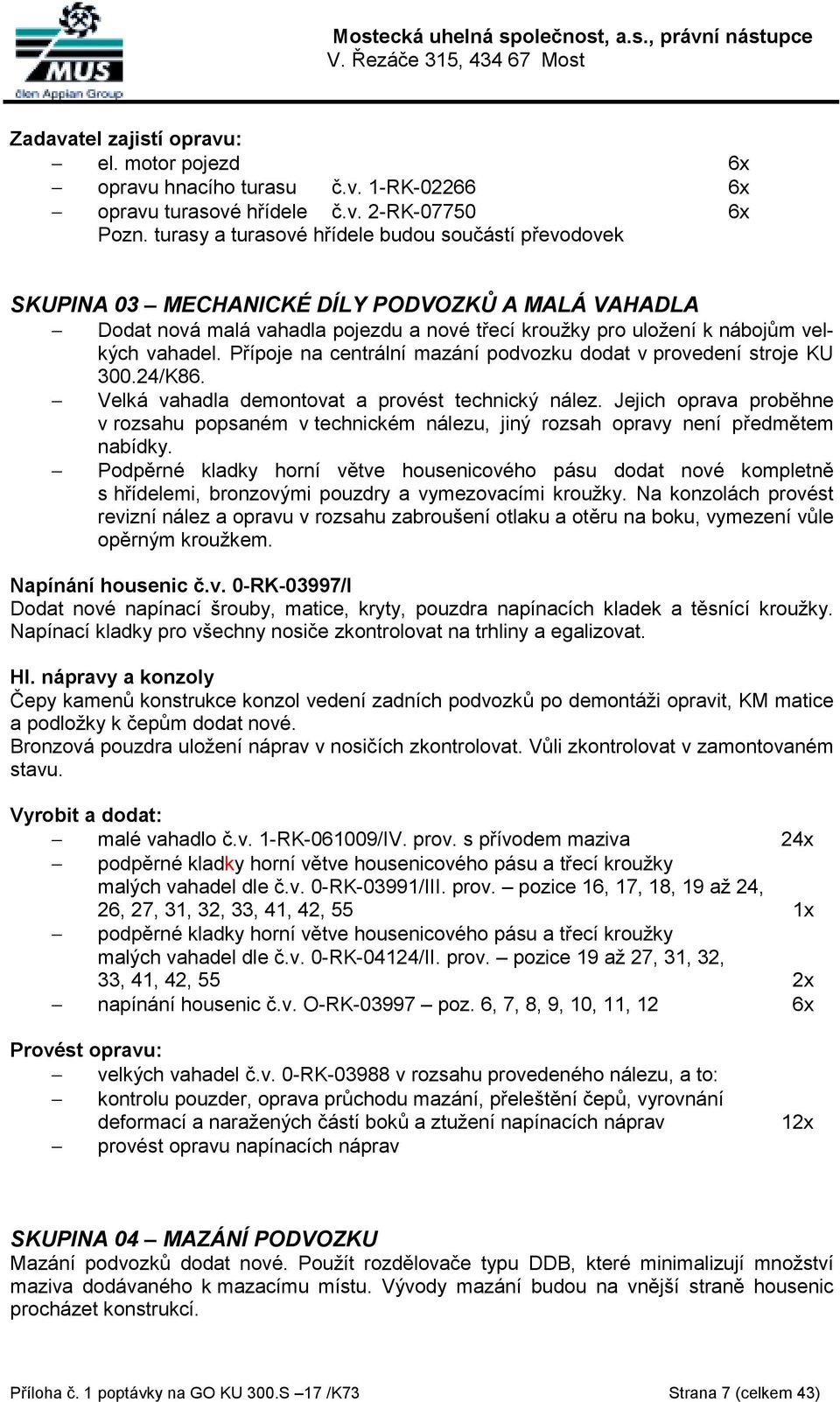

7 Zadavatel zajistí opravu: el. motor pojezd 6x opravu hnacího turasu č.v. 1-RK x opravu turasové hřídele č.v. 2-RK x Pozn. turasy a turasové hřídele budou součástí převodovek SKUPINA 03 MECHANICKÉ DÍLY PODVOZKŮ A MALÁ VAHADLA Dodat nová malá vahadla pojezdu a nové třecí kroužky pro uložení k nábojům velkých vahadel. Přípoje na centrální mazání podvozku dodat v provedení stroje KU /K86. Velká vahadla demontovat a provést technický nález. Jejich oprava proběhne v rozsahu popsaném v technickém nálezu, jiný rozsah opravy není předmětem nabídky. Podpěrné kladky horní větve housenicového pásu dodat nové kompletně s hřídelemi, bronzovými pouzdry a vymezovacími kroužky. Na konzolách provést revizní nález a opravu v rozsahu zabroušení otlaku a otěru na boku, vymezení vůle opěrným kroužkem. Napínání housenic č.v. 0-RK-03997/I Dodat nové napínací šrouby, matice, kryty, pouzdra napínacích kladek a těsnící kroužky. Napínací kladky pro všechny nosiče zkontrolovat na trhliny a egalizovat. Hl. nápravy a konzoly Čepy kamenů konstrukce konzol vedení zadních podvozků po demontáži opravit, KM matice a podložky k čepům dodat nové. Bronzová pouzdra uložení náprav v nosičích zkontrolovat. Vůli zkontrolovat v zamontovaném stavu. malé vahadlo č.v. 1-RK /IV. prov. s přívodem maziva 24x podpěrné kladky horní větve housenicového pásu a třecí kroužky malých vahadel dle č.v. 0-RK-03991/III. prov. pozice 16, 17, 18, 19 až 24, 26, 27, 31, 32, 33, 41, 42, 55 podpěrné kladky horní větve housenicového pásu a třecí kroužky malých vahadel dle č.v. 0-RK-04124/II. prov. pozice 19 až 27, 31, 32, 33, 41, 42, 55 napínání housenic č.v. O-RK poz. 6, 7, 8, 9, 10, 11, 12 6x Provést opravu: velkých vahadel č.v. 0-RK v rozsahu provedeného nálezu, a to: kontrolu pouzder, oprava průchodu mazání, přeleštění čepů, vyrovnání deformací a naražených částí boků a ztužení napínacích náprav provést opravu napínacích náprav 1 SKUPINA 04 MAZÁNÍ PODVOZKU Mazání podvozků dodat nové. Použít rozdělovače typu DDB, které minimalizují množství maziva dodávaného k mazacímu místu. Vývody mazání budou na vnější straně housenic procházet konstrukcí. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 7 (celkem 43)

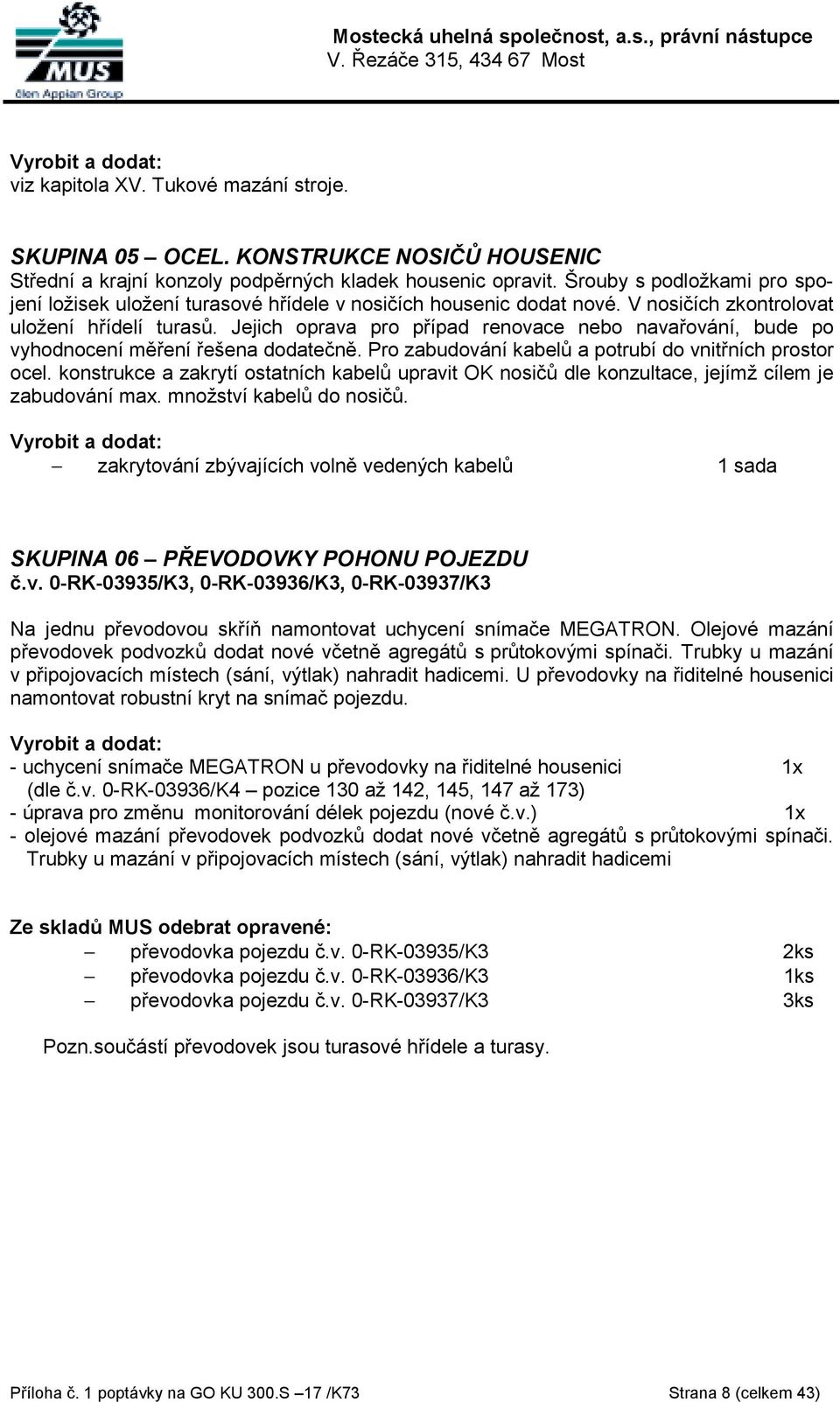

8 viz kapitola XV. Tukové mazání stroje. SKUPINA 05 OCEL. KONSTRUKCE NOSIČŮ HOUSENIC Střední a krajní konzoly podpěrných kladek housenic opravit. Šrouby s podložkami pro spojení ložisek uložení turasové hřídele v nosičích housenic dodat nové. V nosičích zkontrolovat uložení hřídelí turasů. Jejich oprava pro případ renovace nebo navařování, bude po vyhodnocení měření řešena dodatečně. Pro zabudování kabelů a potrubí do vnitřních prostor ocel. konstrukce a zakrytí ostatních kabelů upravit OK nosičů dle konzultace, jejímž cílem je zabudování max. množství kabelů do nosičů. zakrytování zbývajících volně vedených kabelů 1 sada SKUPINA 06 PŘEVODOVKY POHONU POJEZDU č.v. 0-RK-03935/K3, 0-RK-03936/K3, 0-RK-03937/K3 Na jednu převodovou skříň namontovat uchycení snímače MEGATRON. Olejové mazání převodovek podvozků dodat nové včetně agregátů s průtokovými spínači. Trubky u mazání v připojovacích místech (sání, výtlak) nahradit hadicemi. U převodovky na řiditelné housenici namontovat robustní kryt na snímač pojezdu. - uchycení snímače MEGATRON u převodovky na řiditelné housenici (dle č.v. 0-RK-03936/K4 pozice 130 až 142, 145, 147 až 173) - úprava pro změnu monitorování délek pojezdu (nové č.v.) - olejové mazání převodovek podvozků dodat nové včetně agregátů s průtokovými spínači. Trubky u mazání v připojovacích místech (sání, výtlak) nahradit hadicemi Ze skladů MUS odebrat opravené: převodovka pojezdu č.v. 0-RK-03935/K3 2ks převodovka pojezdu č.v. 0-RK-03936/K3 1ks převodovka pojezdu č.v. 0-RK-03937/K3 3ks Pozn.součástí převodovek jsou turasové hřídele a turasy. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 8 (celkem 43)

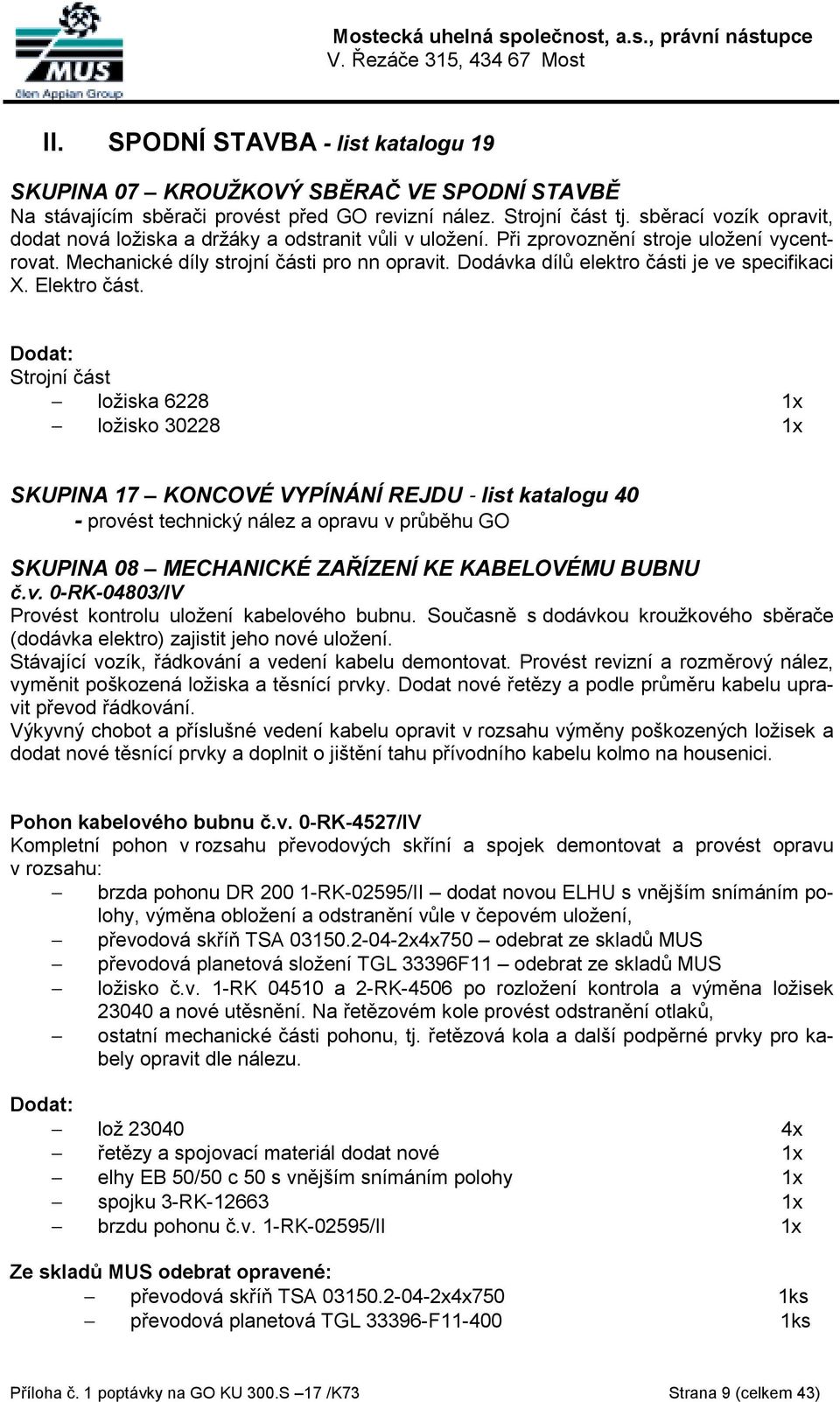

9 II. SPODNÍ STAVBA - list katalogu 19 SKUPINA 07 KROUŽKOVÝ SBĚRAČ VE SPODNÍ STAVBĚ Na stávajícím sběrači provést před GO revizní nález. Strojní část tj. sběrací vozík opravit, dodat nová ložiska a držáky a odstranit vůli v uložení. Při zprovoznění stroje uložení vycentrovat. Mechanické díly strojní části pro nn opravit. Dodávka dílů elektro části je ve specifikaci X. Elektro část. Dodat: Strojní část ložiska 6228 ložisko SKUPINA 17 KONCOVÉ VYPÍNÁNÍ REJDU - list katalogu 40 - provést technický nález a opravu v průběhu GO SKUPINA 08 MECHANICKÉ ZAŘÍZENÍ KE KABELOVÉMU BUBNU č.v. 0-RK-04803/IV Provést kontrolu uložení kabelového bubnu. Současně s dodávkou kroužkového sběrače (dodávka elektro) zajistit jeho nové uložení. Stávající vozík, řádkování a vedení kabelu demontovat. Provést revizní a rozměrový nález, vyměnit poškozená ložiska a těsnící prvky. Dodat nové řetězy a podle průměru kabelu upravit převod řádkování. Výkyvný chobot a příslušné vedení kabelu opravit v rozsahu výměny poškozených ložisek a dodat nové těsnící prvky a doplnit o jištění tahu přívodního kabelu kolmo na housenici. Pohon kabelového bubnu č.v. 0-RK-4527/IV Kompletní pohon v rozsahu převodových skříní a spojek demontovat a provést opravu v rozsahu: brzda pohonu DR RK-02595/II dodat novou ELHU s vnějším snímáním polohy, výměna obložení a odstranění vůle v čepovém uložení, převodová skříň TSA x750 odebrat ze skladů MUS převodová planetová složení TGL 33396F11 odebrat ze skladů MUS ložisko č.v. 1-RK a 2-RK-4506 po rozložení kontrola a výměna ložisek a nové utěsnění. Na řetězovém kole provést odstranění otlaků, ostatní mechanické části pohonu, tj. řetězová kola a další podpěrné prvky pro kabely opravit dle nálezu. Dodat: lož x řetězy a spojovací materiál dodat nové elhy EB 50/50 c 50 s vnějším snímáním polohy spojku 3-RK brzdu pohonu č.v. 1-RK-02595/II Ze skladů MUS odebrat opravené: převodová skříň TSA x750 1ks převodová planetová TGL F ks Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 9 (celkem 43)

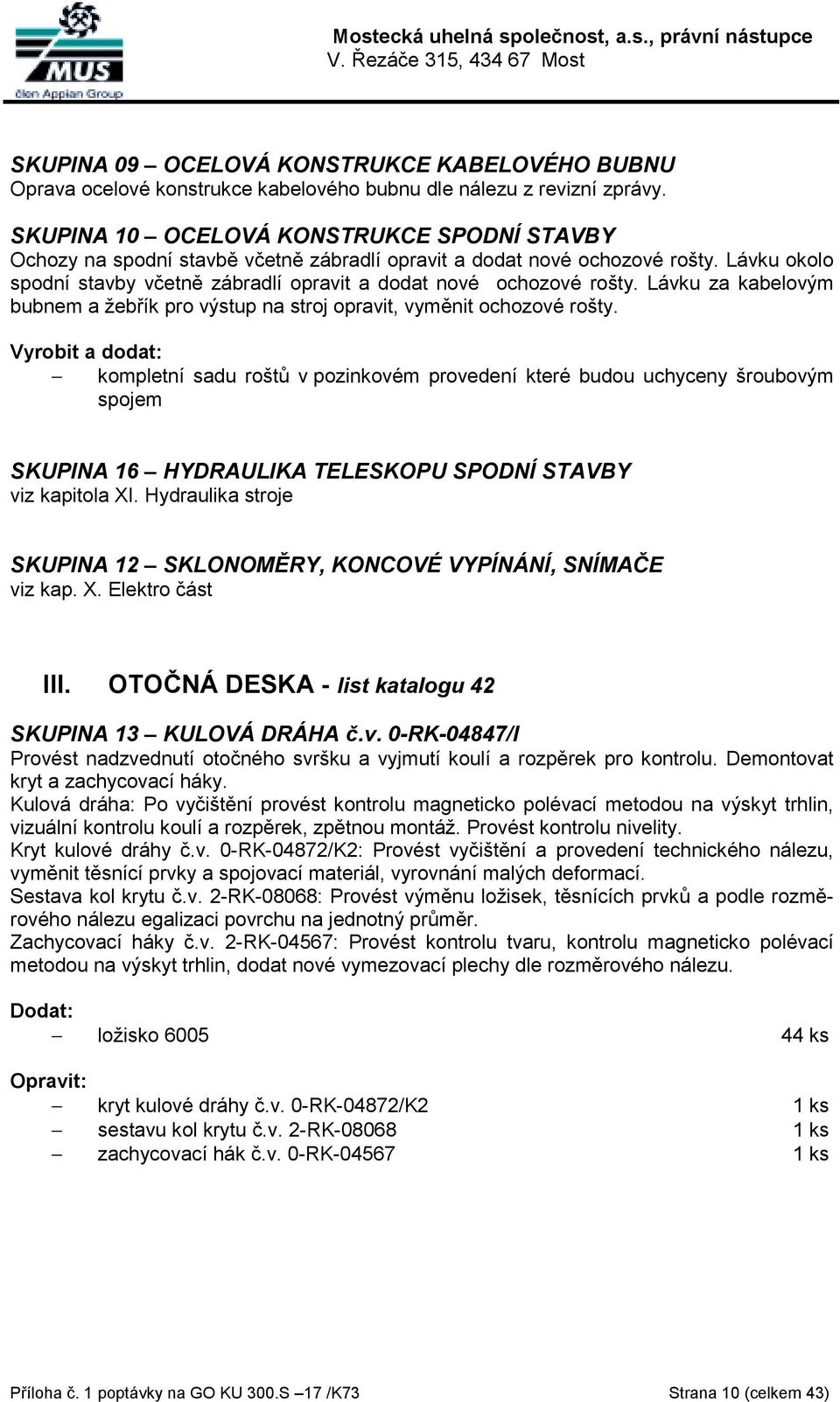

10 SKUPINA 09 OCELOVÁ KONSTRUKCE KABELOVÉHO BUBNU Oprava ocelové konstrukce kabelového bubnu dle nálezu z revizní zprávy. SKUPINA 10 OCELOVÁ KONSTRUKCE SPODNÍ STAVBY Ochozy na spodní stavbě včetně zábradlí opravit a dodat nové ochozové rošty. Lávku okolo spodní stavby včetně zábradlí opravit a dodat nové ochozové rošty. Lávku za kabelovým bubnem a žebřík pro výstup na stroj opravit, vyměnit ochozové rošty. kompletní sadu roštů v pozinkovém provedení které budou uchyceny šroubovým spojem SKUPINA 16 HYDRAULIKA TELESKOPU SPODNÍ STAVBY viz kapitola XI. Hydraulika stroje SKUPINA 12 SKLONOMĚRY, KONCOVÉ VYPÍNÁNÍ, SNÍMAČE viz kap. X. Elektro část III. OTOČNÁ DESKA - list katalogu 42 SKUPINA 13 KULOVÁ DRÁHA č.v. 0-RK-04847/I Provést nadzvednutí otočného svršku a vyjmutí koulí a rozpěrek pro kontrolu. Demontovat kryt a zachycovací háky. Kulová dráha: Po vyčištění provést kontrolu magneticko polévací metodou na výskyt trhlin, vizuální kontrolu koulí a rozpěrek, zpětnou montáž. Provést kontrolu nivelity. Kryt kulové dráhy č.v. 0-RK-04872/K2: Provést vyčištění a provedení technického nálezu, vyměnit těsnící prvky a spojovací materiál, vyrovnání malých deformací. Sestava kol krytu č.v. 2-RK-08068: Provést výměnu ložisek, těsnících prvků a podle rozměrového nálezu egalizaci povrchu na jednotný průměr. Zachycovací háky č.v. 2-RK-04567: Provést kontrolu tvaru, kontrolu magneticko polévací metodou na výskyt trhlin, dodat nové vymezovací plechy dle rozměrového nálezu. Dodat: ložisko ks Opravit: kryt kulové dráhy č.v. 0-RK-04872/K2 1 ks sestavu kol krytu č.v. 2-RK ks zachycovací hák č.v. 0-RK ks Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 10 (celkem 43)

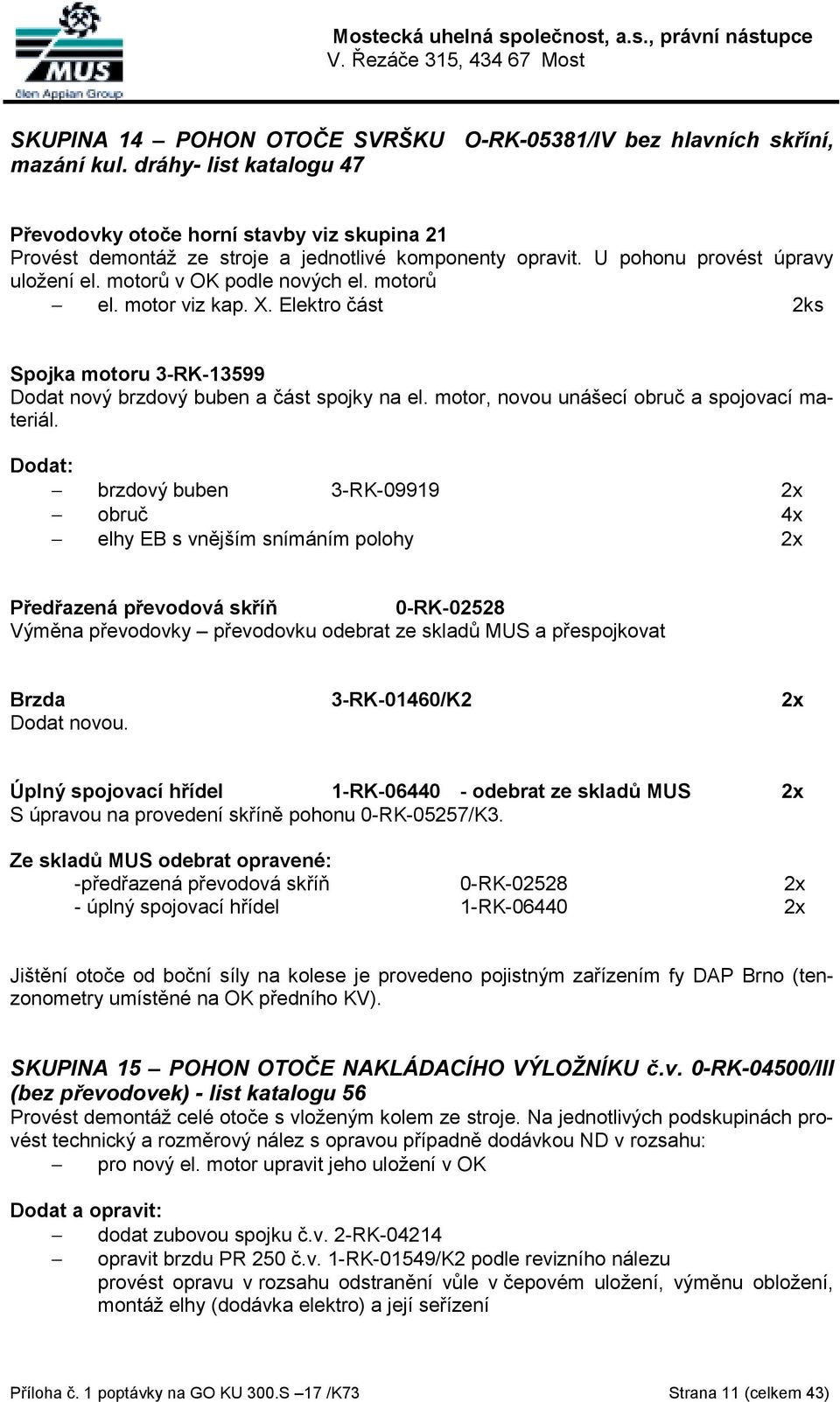

11 SKUPINA 14 POHON OTOČE SVRŠKU O-RK-05381/IV bez hlavních skříní, mazání kul. dráhy- list katalogu 47 Převodovky otoče horní stavby viz skupina 21 Provést demontáž ze stroje a jednotlivé komponenty opravit. U pohonu provést úpravy uložení el. motorů v OK podle nových el. motorů el. motor viz kap. X. Elektro část 2ks Spojka motoru 3-RK Dodat nový brzdový buben a část spojky na el. motor, novou unášecí obruč a spojovací materiál. Dodat: brzdový buben 3-RK obruč 4x elhy EB s vnějším snímáním polohy Předřazená převodová skříň 0-RK Výměna převodovky převodovku odebrat ze skladů MUS a přespojkovat Brzda 3-RK-01460/K2 Dodat novou. Úplný spojovací hřídel 1-RK odebrat ze skladů MUS S úpravou na provedení skříně pohonu 0-RK-05257/K3. Ze skladů MUS odebrat opravené: -předřazená převodová skříň 0-RK úplný spojovací hřídel 1-RK Jištění otoče od boční síly na kolese je provedeno pojistným zařízením fy DAP Brno (tenzonometry umístěné na OK předního KV). SKUPINA 15 POHON OTOČE NAKLÁDACÍHO VÝLOŽNÍKU č.v. 0-RK-04500/III (bez převodovek) - list katalogu 56 Provést demontáž celé otoče s vloženým kolem ze stroje. Na jednotlivých podskupinách provést technický a rozměrový nález s opravou případně dodávkou ND v rozsahu: pro nový el. motor upravit jeho uložení v OK Dodat a opravit: dodat zubovou spojku č.v. 2-RK opravit brzdu PR 250 č.v. 1-RK-01549/K2 podle revizního nálezu provést opravu v rozsahu odstranění vůle v čepovém uložení, výměnu obložení, montáž elhy (dodávka elektro) a její seřízení Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 11 (celkem 43)

12 opravit vložené ozubené kolo č.v. 2-RK zabírající do vnějšího ozubení kulové dráhy, zkontrolovat ozubení na výskyt trhlin, výměna ložisek a těsnění čep č.v. 3-RK zkontrolovat na výskyt trhlin. Vůli mezi vlož. kolem ozubením kul. dráhy je hlídat indukčním snímačem opravit vahadla otoče nakládacího výložníku (nebudou měněna) s výměnou ložisek a těsnění provést úpravu povrchu kol. Zhotovit úpravu pro zpřístupnění k mazacím místům ke kladkám vahadel. ložisko otoče NV dodat nové zubovou spojku č.v. 2-RK ložisko x ložisko elhy EB 125/60 C80 S s vnějším snímáním polohy SKUPINA OCEL. KONSTRUKCE OTOČNÉ DESKY A RÁMU OTOČE NAKLÁDACÍHO VÝLOŽNÍKU Podle vyhodnocení nálezu z revizní zprávy provést opravu OK otočné desky. Provést rozměrový nález na uložení převodových skříní otoče HS včetně excentrů č.v. 3-RK Odstranit nepovolenou vůli na uložení a uvést do předepsané tolerance. OK rámu otoče NV opravit spolu se sestavou otoče. Provést rozměrový nález a kontrolu čepu uložení vzpěry, který je zavařen v ocel. konstrukci otočné desky. NV při demontáži vyčepovat, provést revizi a podle výsledku provést opravu uložení. Dodat nové rošty k ocel. konstrukci rámu otoče nakládacího výložníku. Kryty nad převodovkami pohonu otoče HS dodat nové, nebudou přesahovat přes otočnou desku a hlavy šroubů budou zapuštěny. nové rošty pro rám otoče NV dle č.v. 0-RK-04501/K3 poz. 26, 29, 31, 75, 76, 78 kryt č.v. 2-RK kryt č.v. KOR Opravit: excentry převodovek otoče č.v. 3-RK dle textu poptávky 1 sada opravit uchycení naklád. výložníku SKUPINA 19 PŘEDÁVACÍ PÁS č.v list katalogu 63 K86 Provést demontáž soustavy předávacího pasu na podskupiny včetně jeho otočného uložení. Po dodání opravených a nových komponentů zpětná montáž. Následné opravy a dodávky podle podskupin s provedením revize a rozměrového nálezu. Pohon předávacího pasu č.v. 1-RK-06353/III - list katalogu 64 K86 El. motor Nový, dodávka elektro. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 12 (celkem 43)

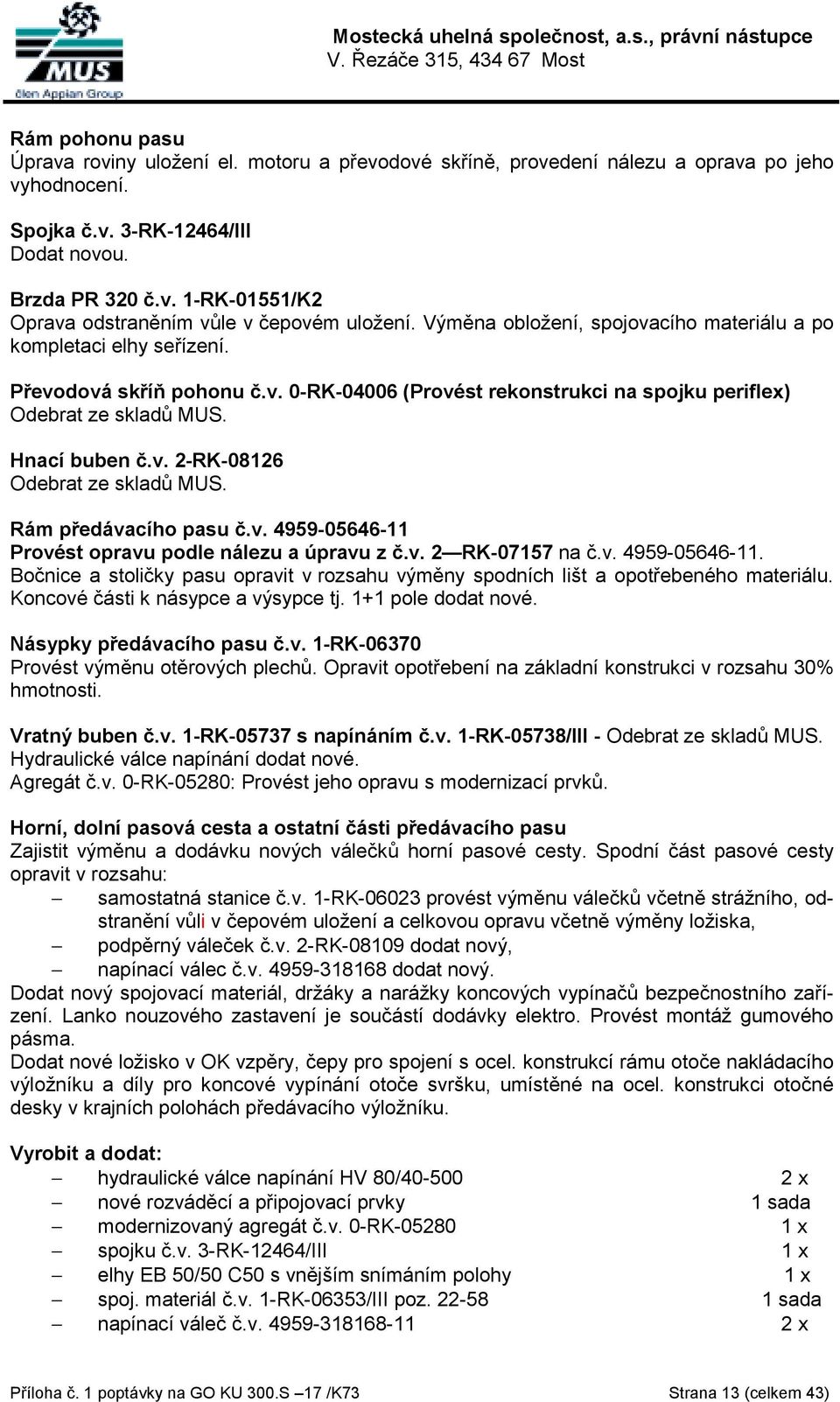

13 Rám pohonu pasu Úprava roviny uložení el. motoru a převodové skříně, provedení nálezu a oprava po jeho vyhodnocení. Spojka č.v. 3-RK-12464/III Dodat novou. Brzda PR 320 č.v. 1-RK-01551/K2 Oprava odstraněním vůle v čepovém uložení. Výměna obložení, spojovacího materiálu a po kompletaci elhy seřízení. Převodová skříň pohonu č.v. 0-RK (Provést rekonstrukci na spojku periflex) Odebrat ze skladů MUS. Hnací buben č.v. 2-RK Odebrat ze skladů MUS. Rám předávacího pasu č.v Provést opravu podle nálezu a úpravu z č.v. 2 RK na č.v Bočnice a stoličky pasu opravit v rozsahu výměny spodních lišt a opotřebeného materiálu. Koncové části k násypce a výsypce tj. 1+1 pole dodat nové. Násypky předávacího pasu č.v. 1-RK Provést výměnu otěrových plechů. Opravit opotřebení na základní konstrukci v rozsahu 30% hmotnosti. Vratný buben č.v. 1-RK s napínáním č.v. 1-RK-05738/III - Odebrat ze skladů MUS. Hydraulické válce napínání dodat nové. Agregát č.v. 0-RK-05280: Provést jeho opravu s modernizací prvků. Horní, dolní pasová cesta a ostatní části předávacího pasu Zajistit výměnu a dodávku nových válečků horní pasové cesty. Spodní část pasové cesty opravit v rozsahu: samostatná stanice č.v. 1-RK provést výměnu válečků včetně strážního, odstranění vůli v čepovém uložení a celkovou opravu včetně výměny ložiska, podpěrný váleček č.v. 2-RK dodat nový, napínací válec č.v dodat nový. Dodat nový spojovací materiál, držáky a narážky koncových vypínačů bezpečnostního zařízení. Lanko nouzového zastavení je součástí dodávky elektro. Provést montáž gumového pásma. Dodat nové ložisko v OK vzpěry, čepy pro spojení s ocel. konstrukcí rámu otoče nakládacího výložníku a díly pro koncové vypínání otoče svršku, umístěné na ocel. konstrukci otočné desky v krajních polohách předávacího výložníku. hydraulické válce napínání HV 80/ x nové rozváděcí a připojovací prvky 1 sada modernizovaný agregát č.v. 0-RK x spojku č.v. 3-RK-12464/III 1 x elhy EB 50/50 C50 s vnějším snímáním polohy 1 x spoj. materiál č.v. 1-RK-06353/III poz sada napínací váleč č.v x Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 13 (celkem 43)

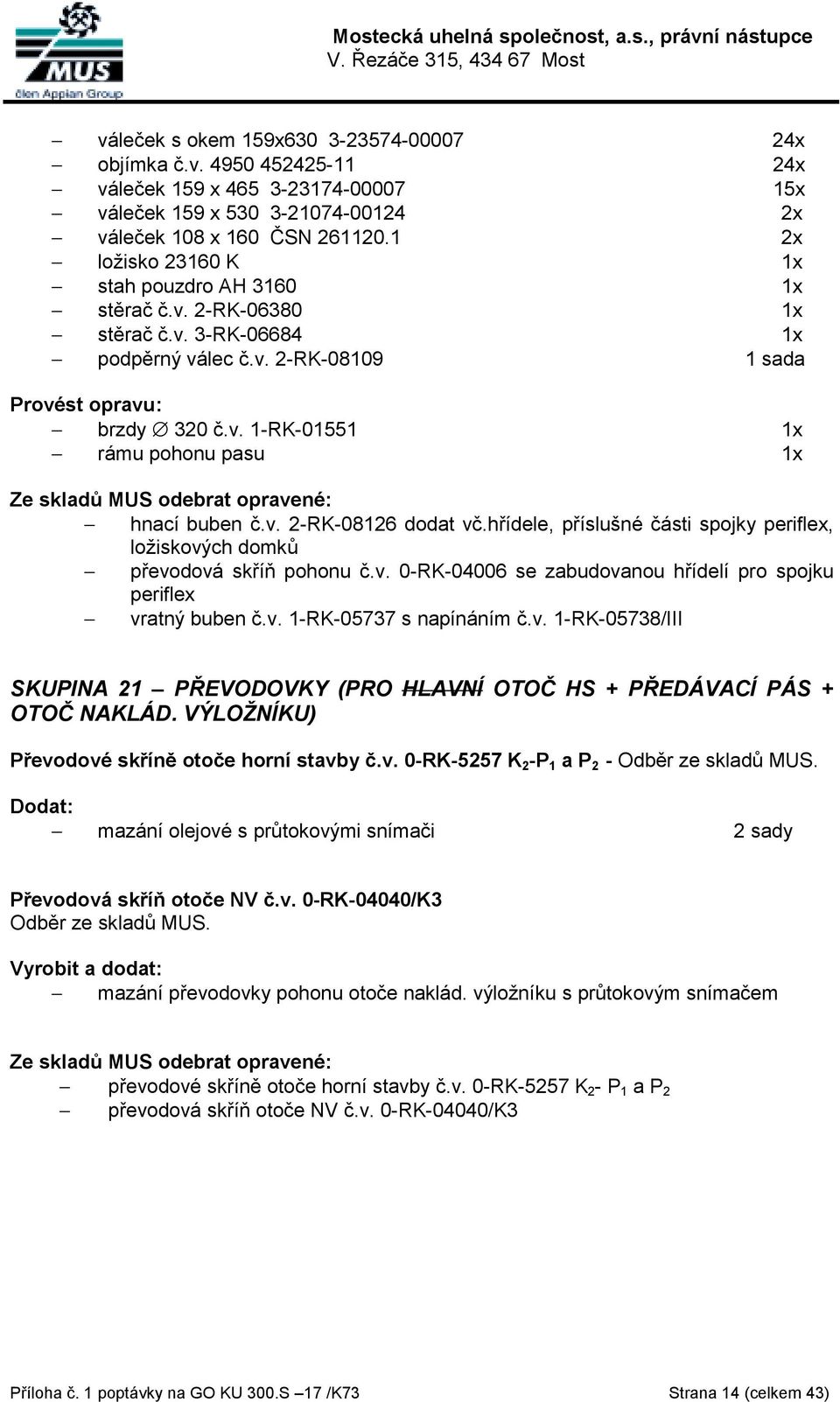

14 váleček s okem 159x x objímka č.v x váleček 159 x x váleček 159 x váleček 108 x 160 ČSN ložisko K stah pouzdro AH 3160 stěrač č.v. 2-RK stěrač č.v. 3-RK podpěrný válec č.v. 2-RK sada Provést opravu: brzdy 320 č.v. 1-RK rámu pohonu pasu Ze skladů MUS odebrat opravené: hnací buben č.v. 2-RK dodat vč.hřídele, příslušné části spojky periflex, ložiskových domků převodová skříň pohonu č.v. 0-RK se zabudovanou hřídelí pro spojku periflex vratný buben č.v. 1-RK s napínáním č.v. 1-RK-05738/III SKUPINA 21 PŘEVODOVKY (PRO HLAVNÍ OTOČ HS + PŘEDÁVACÍ PÁS + OTOČ NAKLÁD. VÝLOŽNÍKU) Převodové skříně otoče horní stavby č.v. 0-RK-5257 K 2 -P 1 a P 2 - Odběr ze skladů MUS. Dodat: mazání olejové s průtokovými snímači 2 sady Převodová skříň otoče NV č.v. 0-RK-04040/K3 Odběr ze skladů MUS. mazání převodovky pohonu otoče naklád. výložníku s průtokovým snímačem Ze skladů MUS odebrat opravené: převodové skříně otoče horní stavby č.v. 0-RK-5257 K 2 - P 1 a P 2 převodová skříň otoče NV č.v. 0-RK-04040/K3 Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 14 (celkem 43)

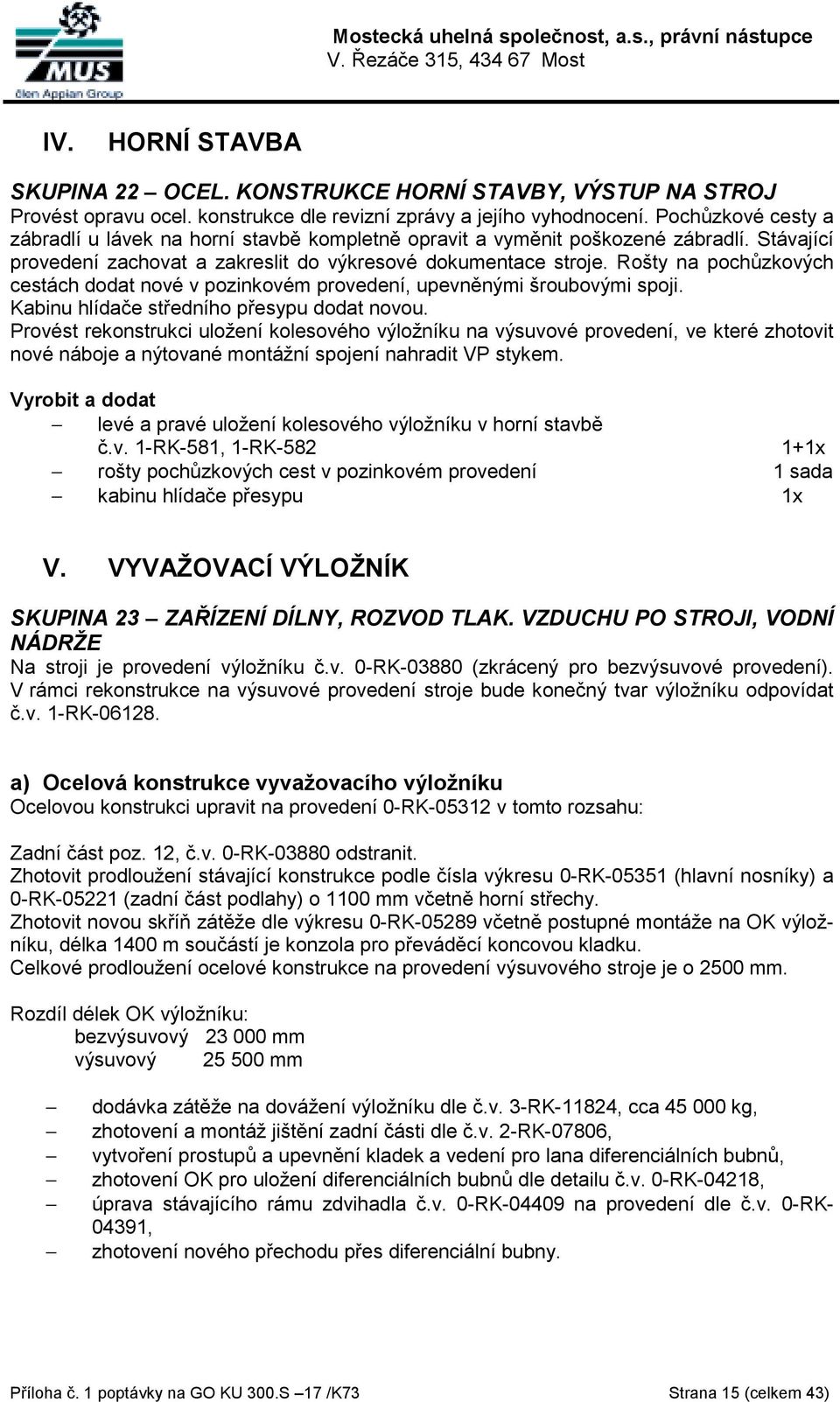

15 IV. HORNÍ STAVBA SKUPINA 22 OCEL. KONSTRUKCE HORNÍ STAVBY, VÝSTUP NA STROJ Provést opravu ocel. konstrukce dle revizní zprávy a jejího vyhodnocení. Pochůzkové cesty a zábradlí u lávek na horní stavbě kompletně opravit a vyměnit poškozené zábradlí. Stávající provedení zachovat a zakreslit do výkresové dokumentace stroje. Rošty na pochůzkových cestách dodat nové v pozinkovém provedení, upevněnými šroubovými spoji. Kabinu hlídače středního přesypu dodat novou. Provést rekonstrukci uložení kolesového výložníku na výsuvové provedení, ve které zhotovit nové náboje a nýtované montážní spojení nahradit VP stykem. Vyrobit a dodat levé a pravé uložení kolesového výložníku v horní stavbě č.v. 1-RK-581, 1-RK rošty pochůzkových cest v pozinkovém provedení 1 sada kabinu hlídače přesypu V. VYVAŽOVACÍ VÝLOŽNÍK SKUPINA 23 ZAŘÍZENÍ DÍLNY, ROZVOD TLAK. VZDUCHU PO STROJI, VODNÍ NÁDRŽE Na stroji je provedení výložníku č.v. 0-RK (zkrácený pro bezvýsuvové provedení). V rámci rekonstrukce na výsuvové provedení stroje bude konečný tvar výložníku odpovídat č.v. 1-RK a) Ocelová konstrukce vyvažovacího výložníku Ocelovou konstrukci upravit na provedení 0-RK v tomto rozsahu: Zadní část poz. 12, č.v. 0-RK odstranit. Zhotovit prodloužení stávající konstrukce podle čísla výkresu 0-RK (hlavní nosníky) a 0-RK (zadní část podlahy) o 1100 mm včetně horní střechy. Zhotovit novou skříň zátěže dle výkresu 0-RK včetně postupné montáže na OK výložníku, délka 1400 m součástí je konzola pro převáděcí koncovou kladku. Celkové prodloužení ocelové konstrukce na provedení výsuvového stroje je o 2500 mm. Rozdíl délek OK výložníku: bezvýsuvový mm výsuvový mm dodávka zátěže na dovážení výložníku dle č.v. 3-RK-11824, cca kg, zhotovení a montáž jištění zadní části dle č.v. 2-RK-07806, vytvoření prostupů a upevnění kladek a vedení pro lana diferenciálních bubnů, zhotovení OK pro uložení diferenciálních bubnů dle detailu č.v. 0-RK-04218, úprava stávajícího rámu zdvihadla č.v. 0-RK na provedení dle č.v. 0-RK , zhotovení nového přechodu přes diferenciální bubny. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 15 (celkem 43)

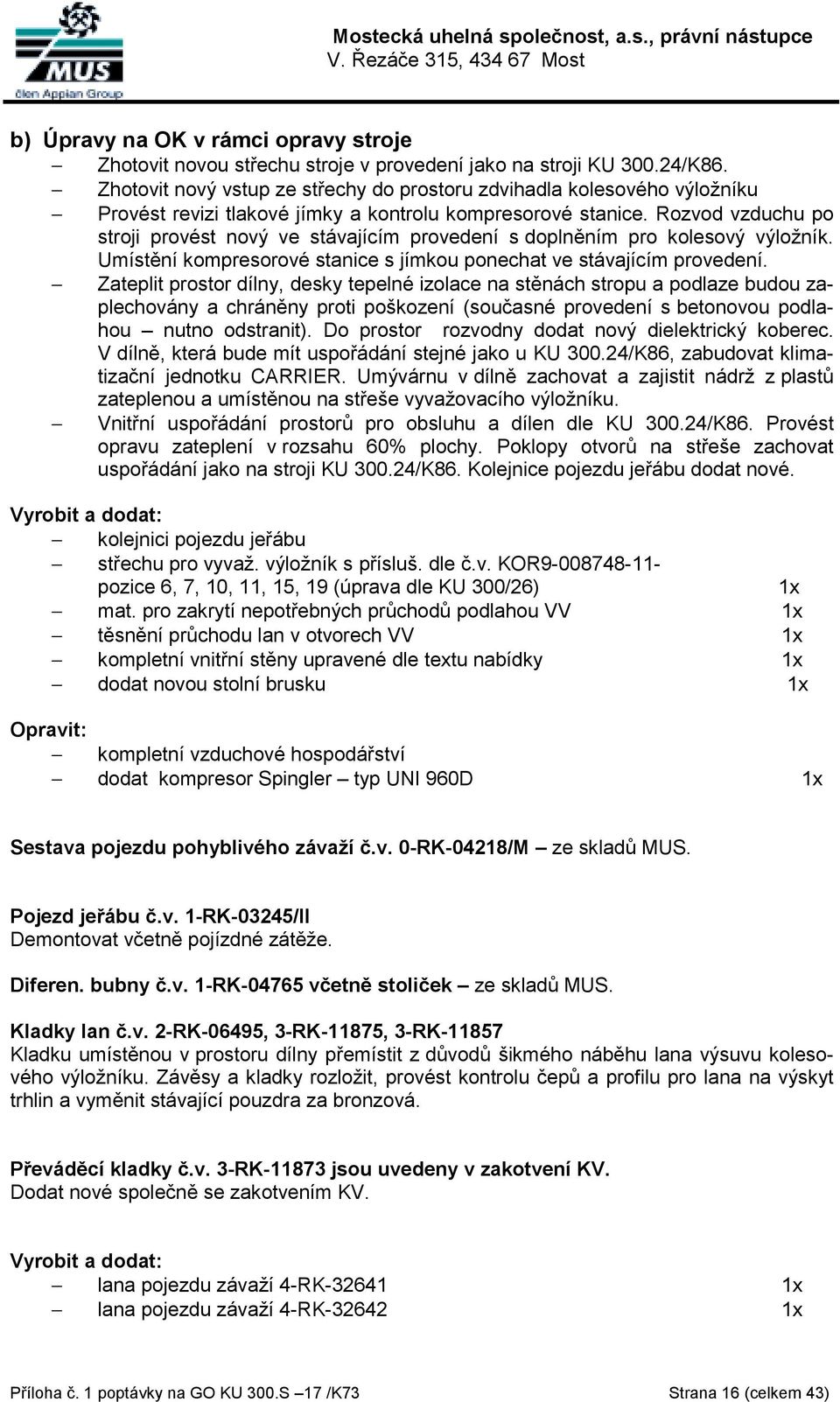

16 b) Úpravy na OK v rámci opravy stroje Zhotovit novou střechu stroje v provedení jako na stroji KU /K86. Zhotovit nový vstup ze střechy do prostoru zdvihadla kolesového výložníku Provést revizi tlakové jímky a kontrolu kompresorové stanice. Rozvod vzduchu po stroji provést nový ve stávajícím provedení s doplněním pro kolesový výložník. Umístění kompresorové stanice s jímkou ponechat ve stávajícím provedení. Zateplit prostor dílny, desky tepelné izolace na stěnách stropu a podlaze budou zaplechovány a chráněny proti poškození (současné provedení s betonovou podlahou nutno odstranit). Do prostor rozvodny dodat nový dielektrický koberec. V dílně, která bude mít uspořádání stejné jako u KU /K86, zabudovat klimatizační jednotku CARRIER. Umývárnu v dílně zachovat a zajistit nádrž z plastů zateplenou a umístěnou na střeše vyvažovacího výložníku. Vnitřní uspořádání prostorů pro obsluhu a dílen dle KU /K86. Provést opravu zateplení v rozsahu 60% plochy. Poklopy otvorů na střeše zachovat uspořádání jako na stroji KU /K86. Kolejnice pojezdu jeřábu dodat nové. kolejnici pojezdu jeřábu střechu pro vyvaž. výložník s přísluš. dle č.v. KOR pozice 6, 7, 10, 11, 15, 19 (úprava dle KU 300/26) mat. pro zakrytí nepotřebných průchodů podlahou VV těsnění průchodu lan v otvorech VV kompletní vnitřní stěny upravené dle textu nabídky dodat novou stolní brusku Opravit: kompletní vzduchové hospodářství dodat kompresor Spingler typ UNI 960D Sestava pojezdu pohyblivého závaží č.v. 0-RK-04218/M ze skladů MUS. Pojezd jeřábu č.v. 1-RK-03245/II Demontovat včetně pojízdné zátěže. Diferen. bubny č.v. 1-RK včetně stoliček ze skladů MUS. Kladky lan č.v. 2-RK-06495, 3-RK-11875, 3-RK Kladku umístěnou v prostoru dílny přemístit z důvodů šikmého náběhu lana výsuvu kolesového výložníku. Závěsy a kladky rozložit, provést kontrolu čepů a profilu pro lana na výskyt trhlin a vyměnit stávající pouzdra za bronzová. Převáděcí kladky č.v. 3-RK jsou uvedeny v zakotvení KV. Dodat nové společně se zakotvením KV. lana pojezdu závaží 4-RK lana pojezdu závaží 4-RK Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 16 (celkem 43)

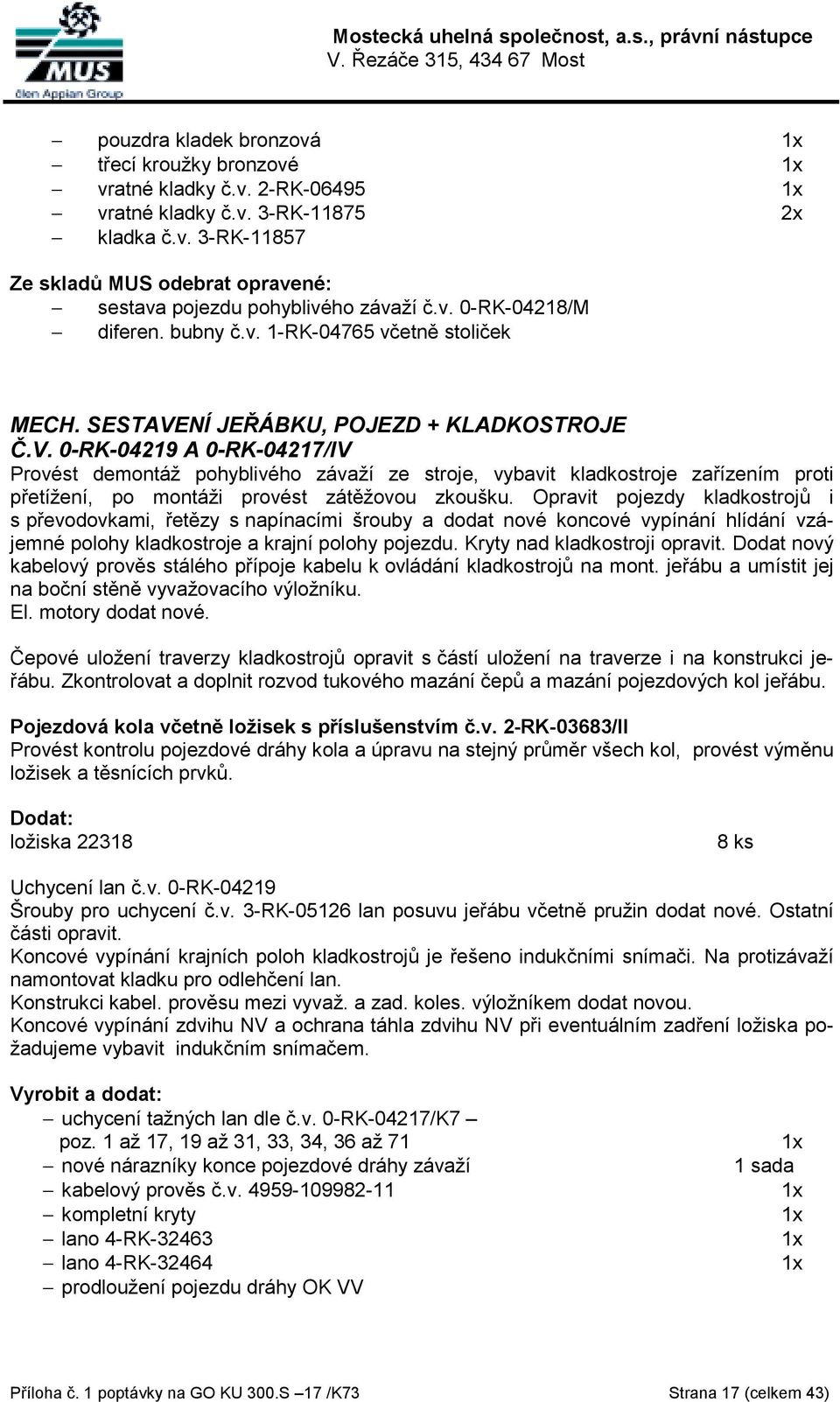

17 pouzdra kladek bronzová třecí kroužky bronzové vratné kladky č.v. 2-RK vratné kladky č.v. 3-RK kladka č.v. 3-RK Ze skladů MUS odebrat opravené: sestava pojezdu pohyblivého závaží č.v. 0-RK-04218/M diferen. bubny č.v. 1-RK včetně stoliček MECH. SESTAVENÍ JEŘÁBKU, POJEZD + KLADKOSTROJE Č.V. 0-RK A 0-RK-04217/IV Provést demontáž pohyblivého závaží ze stroje, vybavit kladkostroje zařízením proti přetížení, po montáži provést zátěžovou zkoušku. Opravit pojezdy kladkostrojů i s převodovkami, řetězy s napínacími šrouby a dodat nové koncové vypínání hlídání vzájemné polohy kladkostroje a krajní polohy pojezdu. Kryty nad kladkostroji opravit. Dodat nový kabelový prověs stálého přípoje kabelu k ovládání kladkostrojů na mont. jeřábu a umístit jej na boční stěně vyvažovacího výložníku. El. motory dodat nové. Čepové uložení traverzy kladkostrojů opravit s částí uložení na traverze i na konstrukci jeřábu. Zkontrolovat a doplnit rozvod tukového mazání čepů a mazání pojezdových kol jeřábu. Pojezdová kola včetně ložisek s příslušenstvím č.v. 2-RK-03683/II Provést kontrolu pojezdové dráhy kola a úpravu na stejný průměr všech kol, provést výměnu ložisek a těsnících prvků. Dodat: ložiska ks Uchycení lan č.v. 0-RK Šrouby pro uchycení č.v. 3-RK lan posuvu jeřábu včetně pružin dodat nové. Ostatní části opravit. Koncové vypínání krajních poloh kladkostrojů je řešeno indukčními snímači. Na protizávaží namontovat kladku pro odlehčení lan. Konstrukci kabel. prověsu mezi vyvaž. a zad. koles. výložníkem dodat novou. Koncové vypínání zdvihu NV a ochrana táhla zdvihu NV při eventuálním zadření ložiska požadujeme vybavit indukčním snímačem. uchycení tažných lan dle č.v. 0-RK-04217/K7 poz. 1 až 17, 19 až 31, 33, 34, 36 až 71 nové nárazníky konce pojezdové dráhy závaží 1 sada kabelový prověs č.v kompletní kryty lano 4-RK lano 4-RK prodloužení pojezdu dráhy OK VV Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 17 (celkem 43)

18 Opravit: díly příslušné k pojezdu montážních kladkostrojů, mazání pojezd. kol jeřábku a čepů traverzy pojezdová kola s ložisky s přísluš. dle č.v. 2-RK-06383/poz. 12 až 17 4x SKUPINA 26 ZDVIH NAKLÁDACÍHO VÝLOŽNÍKU č.v. 0-RK-04510/I El.motor Původní, repase v MUS,a.s. viz kap.x. Elektro část. Zubová spojka dvojitá, č.v. 2-RK list katalogu 83 Dodat novou spojku a provést výměnu Brzda PR 320 č.v. 1-RK-01551/II dodat novou brzdu 2 ks Lanový buben č.v. 2-RK Požadujeme provést kontrolu ozubení na výskyt trhlin, kontrolu 40% upevňovacích šroubů M 36x3x120 věnce k bubnu. Zajistit proměření a kontrolu drážkování lanového bubnu. Provést výměnu ložisek, těsnění a části spojovacího materiálu. Převodovka zdvihu NV č.v. 0-RK-00664/ K2 Vyměnit šnekový hřídel a kolo, provést jejich nalícování. Na ostatních ozubených kolech provést kontrolu na výskyt trhlin magnetickou polévací metodou s vystavením protokolu o výsledku. Vyměnit ložiska, gufera a po usazení soukolí nové vymezovací kroužky. Dodat kompletně nový spojovací a těsnící materiál: šnekový hřídel č.v. 2-RK ks šnekový věnec č.v. D-RK ks ložiska 1sada těsnící materiál a gufera 1sada spojovací materiál dělící roviny 1sada Kladkostroj nakládacího výložníku č.v. 0-RK Rozložení, provedení technického a rozměrového nálezu včetně opravy v rozsahu táhla č.v. 1-RK a 1-RK Kontrola diagnostikou na stav homogenity materiálu s vystavením protokolu o výsledku nálezu. Lomové kladky kontrola profilu vedení lana a homogenity materiálu. Výměna valivých ložisek. Dodávka nových čepů, vymezovacích kroužků a zámků. Dodat: čep č.v. 4-RK čep č.v. 4-RK čep č.v. 3-RK-2544 čep č.v. 3-RK ks 2ks 2ks 2ks Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 18 (celkem 43)

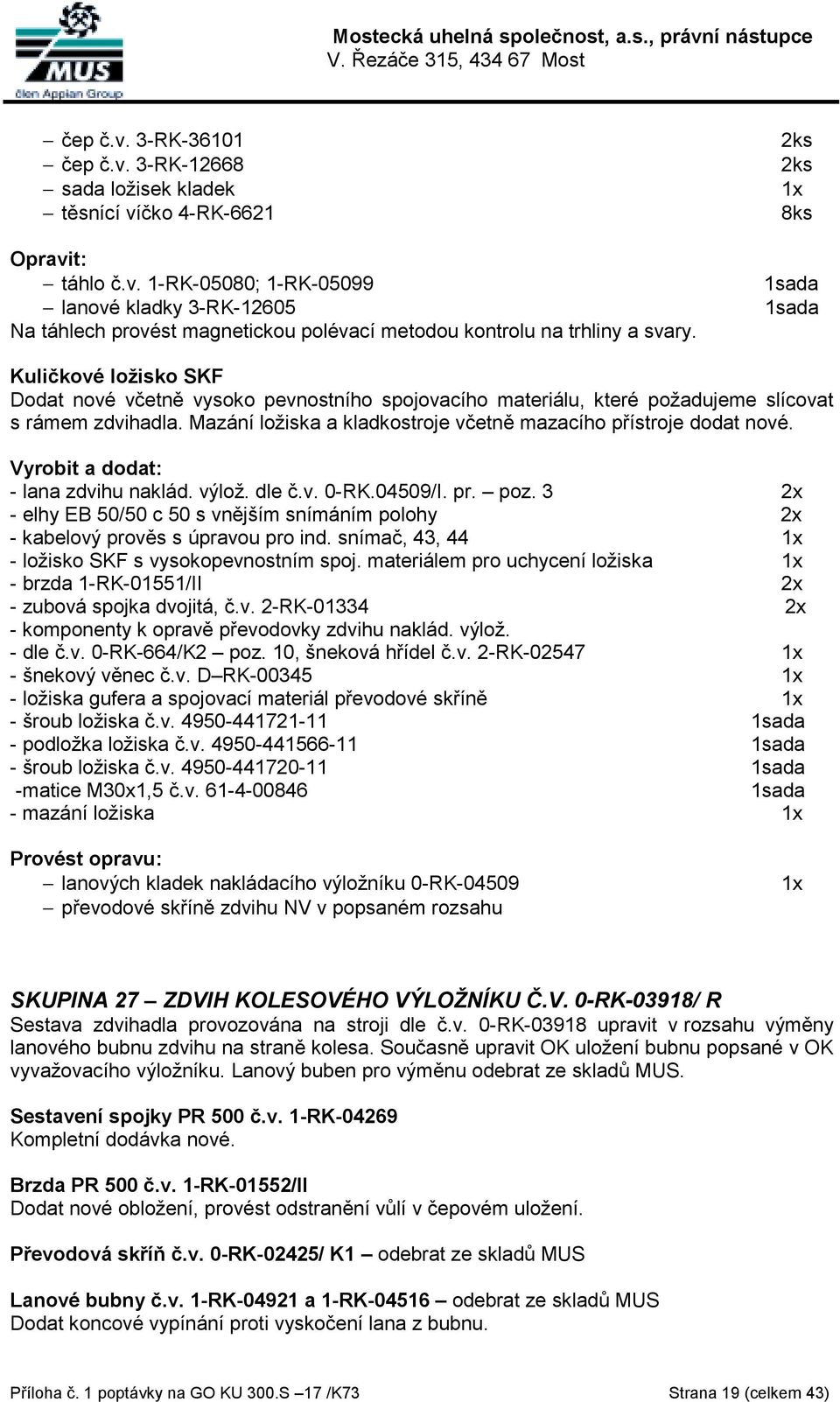

19 čep č.v. 3-RK čep č.v. 3-RK sada ložisek kladek těsnící víčko 4-RK ks 2ks 8ks Opravit: táhlo č.v. 1-RK-05080; 1-RK sada lanové kladky 3-RK sada Na táhlech provést magnetickou polévací metodou kontrolu na trhliny a svary. Kuličkové ložisko SKF Dodat nové včetně vysoko pevnostního spojovacího materiálu, které požadujeme slícovat s rámem zdvihadla. Mazání ložiska a kladkostroje včetně mazacího přístroje dodat nové. - lana zdvihu naklád. výlož. dle č.v. 0-RK.04509/I. pr. poz. 3 - elhy EB 50/50 c 50 s vnějším snímáním polohy - kabelový prověs s úpravou pro ind. snímač, 43, 44 - ložisko SKF s vysokopevnostním spoj. materiálem pro uchycení ložiska - brzda 1-RK-01551/II - zubová spojka dvojitá, č.v. 2-RK komponenty k opravě převodovky zdvihu naklád. výlož. - dle č.v. 0-RK-664/K2 poz. 10, šneková hřídel č.v. 2-RK šnekový věnec č.v. D RK ložiska gufera a spojovací materiál převodové skříně - šroub ložiska č.v sada - podložka ložiska č.v sada - šroub ložiska č.v sada -matice M30x1,5 č.v sada - mazání ložiska Provést opravu: lanových kladek nakládacího výložníku 0-RK převodové skříně zdvihu NV v popsaném rozsahu SKUPINA 27 ZDVIH KOLESOVÉHO VÝLOŽNÍKU Č.V. 0-RK-03918/ R Sestava zdvihadla provozována na stroji dle č.v. 0-RK upravit v rozsahu výměny lanového bubnu zdvihu na straně kolesa. Současně upravit OK uložení bubnu popsané v OK vyvažovacího výložníku. Lanový buben pro výměnu odebrat ze skladů MUS. Sestavení spojky PR 500 č.v. 1-RK Kompletní dodávka nové. Brzda PR 500 č.v. 1-RK-01552/II Dodat nové obložení, provést odstranění vůlí v čepovém uložení. Převodová skříň č.v. 0-RK-02425/ K1 odebrat ze skladů MUS Lanové bubny č.v. 1-RK a 1-RK odebrat ze skladů MUS Dodat koncové vypínání proti vyskočení lana z bubnu. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 19 (celkem 43)

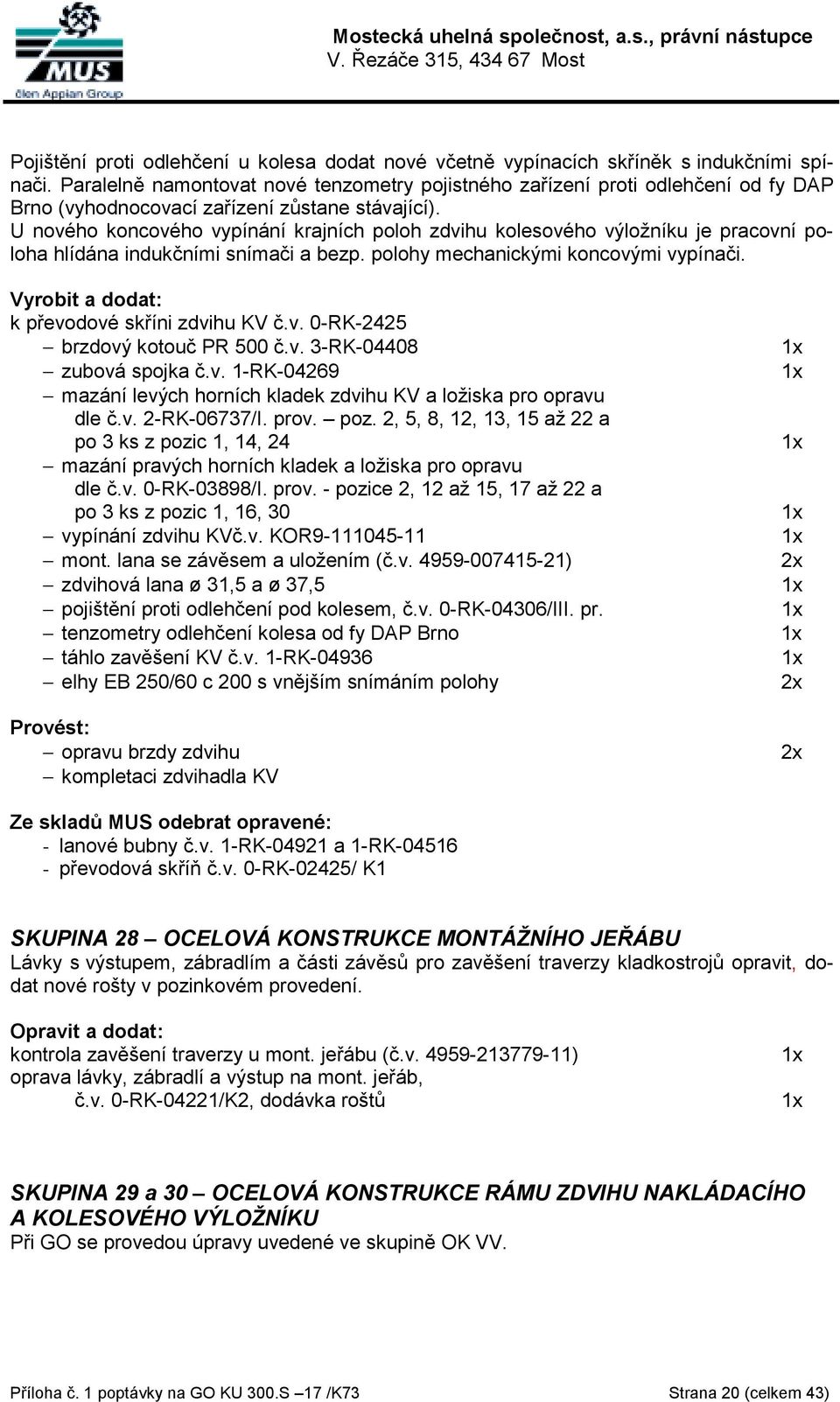

20 Pojištění proti odlehčení u kolesa dodat nové včetně vypínacích skříněk s indukčními spínači. Paralelně namontovat nové tenzometry pojistného zařízení proti odlehčení od fy DAP Brno (vyhodnocovací zařízení zůstane stávající). U nového koncového vypínání krajních poloh zdvihu kolesového výložníku je pracovní poloha hlídána indukčními snímači a bezp. polohy mechanickými koncovými vypínači. k převodové skříni zdvihu KV č.v. 0-RK-2425 brzdový kotouč PR 500 č.v. 3-RK zubová spojka č.v. 1-RK mazání levých horních kladek zdvihu KV a ložiska pro opravu dle č.v. 2-RK-06737/I. prov. poz. 2, 5, 8, 12, 13, 15 až 22 a po 3 ks z pozic 1, 14, 24 mazání pravých horních kladek a ložiska pro opravu dle č.v. 0-RK-03898/I. prov. - pozice 2, 12 až 15, 17 až 22 a po 3 ks z pozic 1, 16, 30 vypínání zdvihu KVč.v. KOR mont. lana se závěsem a uložením (č.v ) zdvihová lana ø 31,5 a ø 37,5 pojištění proti odlehčení pod kolesem, č.v. 0-RK-04306/III. pr. tenzometry odlehčení kolesa od fy DAP Brno táhlo zavěšení KV č.v. 1-RK elhy EB 250/60 c 200 s vnějším snímáním polohy Provést: opravu brzdy zdvihu kompletaci zdvihadla KV Ze skladů MUS odebrat opravené: - lanové bubny č.v. 1-RK a 1-RK převodová skříň č.v. 0-RK-02425/ K1 SKUPINA 28 OCELOVÁ KONSTRUKCE MONTÁŽNÍHO JEŘÁBU Lávky s výstupem, zábradlím a části závěsů pro zavěšení traverzy kladkostrojů opravit, dodat nové rošty v pozinkovém provedení. Opravit a dodat: kontrola zavěšení traverzy u mont. jeřábu (č.v ) oprava lávky, zábradlí a výstup na mont. jeřáb, č.v. 0-RK-04221/K2, dodávka roštů SKUPINA 29 a 30 OCELOVÁ KONSTRUKCE RÁMU ZDVIHU NAKLÁDACÍHO A KOLESOVÉHO VÝLOŽNÍKU Při GO se provedou úpravy uvedené ve skupině OK VV. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 20 (celkem 43)

21 VI. KOLESOVÝ VÝLOŽNÍK V rámci GO nahradit bezvýsuvový kolesový výložník výsuvovým se špičkou KSK. Podrobný popis je uveden v jednotlivých podskupinách. Pohon výsuvu koles. výložníku č.v. 1-RK-05100/I El. motor Dodat nový, viz kap. X. Elektro část. Zubová spojka pohonu č.v. 2-RK-08264/I a II Kompletní dodávka nové spojky. Brzda PR 400 č.v. 1-RK-01460/ K2 odebrat ze skladů MUS. Převodová skříň TSA a 07-3, s úpravou dle 3-Ry s a S odebrat ze skladů MUS. zubovou spojku č.v. 2-RK I a II 1+ elhy EB 250/60 c200 s vnějším snímáním polohy 2 ks dodat včetně spojovacího materiálu a nových krytů Provést opravu: úpravu rámu pohonu č.v. 2-RK /II Ze skladů MUS odebrat opravené: - brzda PR 400 č.v. 1-RK-01460/ K2 - převodové skříně TSA a 07-3, s úpravou dle 3-Ry s a S SKUPINA 33 VÝSUV KOLES. VÝLOŽNÍKU Č.V. 0-RK-04490/ II. Dodat: matice výsuvu včetně kulovodů č.v opěrka poz. 7 č.v. 3-RK-2667 opěrka poz. 8 č.v. 3-RK-2669 kotouč spojky č.v. 3-RK-2682 matice poz. 31 č.v. 4-RK-6577 kroužek poz. 33 č.v. 4-RK-7336 opěrka poz. 36 č.v. 4-RK-6922 matice poz. 37 č.v. 3-RK-2638 matice poz. 38 č.v. 4-RK-6923 opěrka poz. 39 č.v. 4-RK opěrka poz. 40 č.v. 4-RK ložisko podložka MB 34 zakrytí šroubů 0-RK poz. 3-5, 10-25, 81-84, 260kg snímač sklonu koles. výložníku, č.v. KOR včetně 4x 4x 4x 4x Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 21 (celkem 43)

22 elektro příslušenství Vahadla výsuvu č.v. 1-RK Po demontáži provést nález, vyměnit ložiska, pouzdra poz. 12 v bronzovém provedení. Obnova průměru pojezdu kola na originál a dodávka excentrického čepu. Dodat: pouzdro PR 140x125-bronz 18kg čep č.v. 4-RK kg lož Výměna ostatních ND zjištěných při nálezu bude řešena dodatečně. 4x 8x Poloha výsuvu č.v. 0-RK Provést kompletaci čidel a montáž na stroj včetně seřízení chodu. Krajní pracovní polohy u výsuvu koles. výložníku budou snímány indukčními snímači, bezpečnostní polohy mechanickými konc. vypínači a snímání výsuvu odporovým snímačem (viz kap. X. Elektro část). Dodat a namontovat mech. zařízení pro usazení el. snímače zdvihu kolesového výložníku (viz kap. X. Elektro část). Provést opravu: sklopných lávek na zadní část KV u převodových skříní výsuvu vahadel pojezdu Ze skladů MUS odebrat nové: -výsuvové šrouby č.v. 1-RK SKUPINA 34 POHON ZADNÍHO PÁSU Č.V. 1-RK-05829/II Provést opravu rámu pohonu a úpravu na nové motory. El. motor Dodávka nového, viz kap. X. Elektro část. Spojka pohonu s kotoučem PR RK 14708/II Dodat nový brzdový kotouč, novou obruč a část pro el. motor upravit dle rozměru nového el. motoru. Brzda PR 400 č.v. 1-RK-01460/ K2 Dodat nové obložení, provést odstranění vůlí v čepovém uložení. Převodová skříň TSA odebrat ze skladů MUS Zubové spojky 2-RK-04890/I, 2-RK-4890/II Dodávka a výměna nových spojek. brzdový kotouč PR 400 č.v. 3-RK elhy EB 250/60 c200 s vnějším snímáním polohy obruč spojky 360 zubová spojka 2-RK-04890/I, 2-RK-4890/II 1ks + 1ks Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 22 (celkem 43)

23 Opravit: spojku mezi el. motorem a převodovou skříní brzdu PR 400 spojku a hřídel mezi přev. skříní a bubnem, včetně spojky PERIFLEX Ze skladů MUS odebrat opravené: Převodová skříň TSA SKUPINA 35 ZADNÍ PÁS Č.V Použít ze zadního kolesového výložníku vedeného skladem MUS. Jako celek nebude demontován z OK výložníku. Demontovat jednotlivé skupiny a zajistit opravu. Hydraulika zadního pasu č.v. 1-RK-05903/II Dodat nové napínací válce, kompletní rozváděcí a regulační prvky. Hydraulický agregát dodat nový. Hnací buben č.v. 2-RK odebrat ze skladů MUS Napínací buben č.v. 2-RK-01245/K3 odebrat ze skladů MUS Stírače č.v. 1-RK-06043, 3-RK-13001, 4-RK Dodat nové. Rám pasu včetně bočnic Provést opravu OK, bočnice dodat nové. Současně zajistit úpravu pro jeden druh válečků pasové cesty, dodat nové objímky gumy a upevnění. Zabudovat držáky pro indukční snímače pro snímání otáček bubnů. Štít č.v. 1-RK Dodat nový. Samostavitelná stolice, č.v. 2-RK Provést výměnu válečků a ložisek včetně opravy a seřízení. Podpěrný válec č.v. 2-RK-08189/I a napínací válec č.v Dodat nové. Ostatní části pasu mimo dopravních válečků dodat nové. Dopravní pás - zajistit vulkanizaci. Provést montáž a zhotovit místo pro vulkanizaci dopr. pásu a konstrukci. Koncové vypínání krajních poloh pásu provést indukčními snímači, nouzové zastavení lankovým vypínačem TELEMECHANIQUE s aretací. Namontovat nové stěrače a automatickou regulaci pasu. Pro hlídání rychlosti dodat na hnací a vratný buben clony. podpěrný válec č.v. 2-RK-08189/I a napínací válec č.v dodat nové: stírače č.v. 1-RK-06043,3-RK-13001,4-RK x objímka 4-RK gumové pouzdro PR 70/PR40x55 4 váleček s okem 159x váleček 159x x Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 23 (celkem 43)

24 strážní váleček PR 105x200 clonu pro snímání otáček bočnice pasu 1sada hydraulický agregát napínání zadního pasu Opravit: hydrauliku napínání pasu mimo nových dodávek rám pohonu pasu samostavitelnou stanici hnací buben vratný buben Ze skladů MUS odebrat opravené: - hnací buben č.v. 2-RK napínací buben č.v. 2-RK-01245/K3 SKUPINA 36 KOREČKY Dodat k montáži 13 ks nových korečků č.v. 0-KR-5380/I vyložené gumou s upínacími pouzdry a čepy. Dodat: koreček s uložením č.v. 0-KR-5380/I vyložené gumou 13ks SKUPINA 37 POHON KOLESA Č.V Dodat nový pohon v provedení pohonu kolesa věnec pastorek. Mezi motor a převodovou skříň osadit hydraulicky ovládanou pojistnou spojkou REXNORD. Uložení pohonu kolesa (táhlo)dodat v provedení č.v /II. Olejové mazání s úpravou sání. Dodat a namontovat: el. motor pohonu 315 kw,500v, vč. frekvenčního měniče viz elektročást - nový hydraulicky ovládaná spojka REXNORD č.v spojku periflex 400 č.v brzda SVENDBORG TE 500/201/6 č.v kryt pohonu kolesa č.v rám pohonu č.v uložení pohonu kolesa č.v /II kryt spojky č.v rám motoru upravený č.v ostatní komponenty č.v poz olejové mazání pohonu s průtokovými snímači hlídání teploty ložisek na kuželovém pastorku Ze skladů MUS odebrat opravené: převodová skříň kolesa č.v Uložení osy kolesa č.v /II Dodávka nového včetně ložisek a upínacích kroužků. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 24 (celkem 43)

25 SKUPINA 42 POLOKOMOROVÉ KOLESO Č.V /III Dodat nové třináctikomorové koleso, uchycení korečků čep a klín. Ozubený věnec pohonu kolesa č.v Dodat nový a zkompletovat s kolesem a krytem kolesa. Kryt kolesa Dodat nový. č.v /II Násypka u kolesa č.v Dodat novou. Skluz kolesa č.v Dodat nový Ochranný štít výložníku č.v Dodat nový. Jištění kolesa - tykadla Dodat nové včetně elektročásti Přístup k pohonu předního pasu Dodat nový č.v. 0-RK-05064/K2 PŘEDNÍ KOLESOVÝ VÝLOŽNÍK Ocelová konstrukce předního kolesového výložníku ze stroje KU /K86 Provést úpravu stávajícího v rozsahu dodávky ¾ délky nové ocelové konstrukce předního kolesového výložníku, v tužším a v provozu odolnějším provedení, dodat novou konstrukci lávek, ochozů. Konstrukce je tvořena dvěma plnostěnnými nosníky profilu I, které jsou v celém profilu vyztužené. Nosníky jsou spojené ve spodní rovině ztužením z vyrobených I profilů. Na konci je osazena ložiskovými domky pro uchycení osy kolesa. Konstrukce je svařovaného provedení. Rošty na lávkách budou v protiskluzovém provedení, pozinkované, doplněné protiskluzovými příčkami a připevněny šroubovým spojem. Plošiny pro vulkanizaci pasu a vstupní přechodovou konstrukci mezi předním a zadním pasem požadujeme nové. Provést posunutí uchycení spodních kladek závěsu o 600mm směrem k ose stroje. Přední kolesový výložník neopravený odebrat ze skladů MUS. Kladky zdvihu KV dolní č.v. 1-RK Použít ze zásob MUS provést rozložení, technický, rozměrový nález a oprava v rozsahu: Lanové kladky výměna ložisek, kontrola na homogenitu nosných částí a axiálních ložisek. Rozpěrací trubka č.v. 3-RK rozložení, kontrola spoje s čepem kladek č.v. 3-RK , 3-RK 12843, slisování a nový spojovací materiál. Osa kladek č.v. 3-RK-7898 a 3-RK kontrola na homogenitu. Táhla kladek 3-RK a 1-RK dodat nová. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 25 (celkem 43)

26 Dodat: ložisko ks ložisko č.v ks kroužek č.v. 4-RK ks kroužek č.v. 3-RK ks rozpěrný kroužek č.v. 4-RK ks rozpěrný kroužek č.v. 4-RK ks pouzdro poz. 27 bronz 2ks pouzdro poz. 28 bronz 1ks pouzdro poz. 29 bronz 1ks táhlo 3-RK ks táhlo 1-RK ks POHON PŘEDNÍHO PÁSU S OLEJ. MAZÁNÍM Č.V. 1-RK-05793/II Provést opravu rámu a úpravu na nové motory. El. motor Dodávka nového, viz kap. X. Elektro část. Spojka pohonu s kotoučem PR 400 č.v. 3-RK Dodat nový brzdový kotouč, novou obruč a část pro el. motor upravit dle rozměru nového motoru. Brzda PR 400 č.v. 1-RK-01460/ K2 Dodat nové obložení, provést odstranění vůlí v čepovém uložení. Dodat novou elhy EB 250/60 c 200 s vnějším snímáním polohy. Převodová skříň TSA s úpravou a hřídelí č.v. 3-RK Odebrat ze skladů MUS. Olejové mazání převodové skříně č.v. 1-RK Dodat nové s průtokovými snímači. Rám pohonu č.v. 1-RK-05155/II Upravit uložení el. motoru podle nového stavu. Zkontrolovat na trhliny a opravit poškozené svary. Dodat nový čep č.v. 4-RK a 4-RK Provést zesílené uchycení rámu. brzdový kotouč PR 400 č.v. 3-RK elhy EB 250/60 c200 s vnějším snímáním polohy obruč spojky 360 čep závěsu rámu č.v. 4-RK a olejové mazání převodové skříně v rozsahu textu nabídky Opravit: spojku mezi el. motorem a převodovou skříní brzdu PR 400 spojku periflex mezi bubnem a převodovkou Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 26 (celkem 43)

27 Ze skladů MUS odebrat opravené: převodová skříň TSA s úpravou a hřídelí č.v. 3-RK SKUPINA 39 PŘEDNÍ PÁS, Č.V Použít ze stroje KU /K95. Demontovat jednotlivé skupiny a zajistit opravu v následujícím rozsahu: Hydraulika předního pasu č.v. 1-RK-05788/II Dodat nové napínací válce, kompletní rozváděcí a regulační prvky. Hydraulický agregát dodat nový. Hnací buben č.v. 2-RK-07748/II - Odebrat ze skladů MUS opravený. Napínací buben č.v. 2-RK Odebrat ze skladů MUS opravený. Stírače č.v. 1-RK-803-K1 a 4-RK Dodat nové. Rám pasu včetně bočnic a štítu Dodat nový, bočnice dodat nové. Současně zajistit úpravu pro jeden druh válečků pasové cesty. Dodat nové objímky gumy a upevnění. Zhotovit úpravu pro montáž girlandových válců v místě dopadu u kolesa. Zabudovat držáky pro indukční snímače pro snímání otáček bubnů. Samostavitelná stolice č.v. 2-RK Provést výměnu válečků a ložisek včetně opravy a seřízení. Podpěrný válec č.v. 2-RK-08189/I a napínací válec č.v Dodat nové. Ostatní části pasu, mimo dopravních válečků (dodat nové) a hlídače pasu opravit dle nálezu. Zhotovit místo pro vulkanizaci dopr. pásu a konstrukci. Koncové vypínání krajních poloh pásu provést indukčními snímači, nouzové zastavení lankovým vypínačem TELEMECHANI- QUE s aretací. Pro hlídání rychlosti dodat na hnací a vratný buben clony. podpěrný válec č.v. 2-RK-08189/I a napínací válec č.v dodáme nové: objímka 4-RK x gumové pouzdro PR 70/PR40x55 48x váleček s okem 159x x váleček 159x x girlandovou stolici dopadu 8x strážní váleček PR 105x200 stírač č.v. 1-RK stírač č.v. 1-RK clony snímání otáček 4x rám pasu č.v. 0-RK-5228/4 hydrauliku napínání pasu hydraulický agregát napínání pasu Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 27 (celkem 43)

28 Opravit: rám pohonu pasu samostavitelnou stanici Zajistit vulkanizaci pasu, OK pro vulkanizaci zhotovit novou. Ze skladů MUS odebrat opravené: Hnací buben č.v. 2-RK-07748/II Napínací buben č.v. 2-RK Tukové mazání kolesového výložníku. Zajistit dodávku kompletního tukového mazání na koles. výložníku viz. kapitola XV. SKUPINA 40 KABELOVÝ PROVĚS Konstrukci kabelového prověsu mezi předním a zadním koles. výložníkem dodat novou včetně úpravy pro umístění kabelu svářecího rozvodu na přední část KV. kabelový prověs, č.v. 0-RK-626/K1 SKUPINA OCELOVÁ KONSTRUKCE ZADNÍHO KV, VČETNĚ ULOŽENÍ KV, LÁVKY Zadní kolesový výložník neopravený odebrat ze skladů MUS. Ocelovou konstrukci zadního kolesového výložníku opravit podle revizního nálezu. Dodat nové uložení kolesového výložníku do nábojů horní stavby, tj. kloubová ložiska a čepy. Rošty na lávkách kolem zadního pásu nové v protiskluzovém pozinkovaném provedení a doplněné protiskluzovými úhelníky. Opravit zábradlí, nebo případně vyměnit v rozsahu max. 50%. Na OK provést opravu vedení pojezdových kladek vahadel výsuvu, to je výměna opotřebeného vedení v délce max. 60%. uložení koles. výlož. č.v. 2-RK-07127/IV kompletní rošty na pochůzkové cesty Prašný pás č.v. 0-RK-04084/III Provést rozložení na jednotlivé podskupiny a provedení opravy v rozsahu: Pohon prašného pasu č.v. 0-RK-04048/II Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 28 (celkem 43)

29 El. motor Dodat nový. Provést revizi na TS skříni a rohové převodové skříni v rozsahu výměny ložisek, těsnících prvků, na ozubených kolech odstranění otlaků. Hnací buben zkontrolovat, vyměnit poškozená ložiska, provést srovnání dráhy bubnu, sestavení a vyzkoušení. Napínací buben č.v. 2-RK Zkontrolovat, vyměnit poškozená ložiska, provést srovnání dráhy bubnu, sestavení a vyzkoušení. Ostatní části pasu pasové cesty opravit v rozsahu provedeného nálezu, vyměnit poškozená ložiska, kryty vyrovnat. OK dráhy pasu opravit podle nálezu. Dodávka nových komponentů mimo uvedených v poptávce v části prašného pasu bude řešena individuelně. Opravit: pohon pasu včetně hnacího a vratného bubnu a napínání válečky pasové cesty v rozsahu textu nabídky Dodat: váleček č.v.2-rk x VII. ŘÍDÍCÍ VÝLOŽNÍK č.v. 0-RK-04153/III Ze stroje postupně zdemontovat kompletní řídící výložník se zdvihadlem a provést následující dodávky a opravy: Skupina 49 Zdvih kabiny řidiče včetně ocelového rámu č.v. 0-RK-04152/I + zdvihadlo kabiny řidiče č.v. 0-RK Provést technický, rozměrový nález a následnou opravu v rozsahu: El. motor Dodávka nového - viz kap. X. Elektro část. Zubová spojka č.v. 2-JY a 2-RK Dodávka nové s úpravou pro uložení el. motoru. Brzda ø 320 č.v. 1-RK K 2 Dodávka nových brzd, elhy EB 50/50C50s vnějším snímáním polohy á 2ks. Rám pohonu č.v. 0-RK Technický nález, úprava pro uložení nového motoru, oprava poškozených částí vyrovnáním a obnovou svarů, oprava začepování rámu. Převodová skříň zdvihu č.v. 1-RK-03673/K3 Technický a rozměrový nález a oprava v rozsahu: Výměny ložisek, gufer a přetěsnění. Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 29 (celkem 43)

30 Dodávka : Vstupní pastorkové hřídele č.v. 2-RK a ozubeného kola 3-RK Nový spojovací materiál do dělící roviny. Navíjecí buben č.v. 1-RK Kontrola a výměna zubové vložky č.v. 3-RK-06757, výměna ložisek pouzder a spojovacího materiálu. Náhon koncového vypínače Dodat nový, upravený dle dispozic elektro. Dodávka spojovacího a drobného montážního materiálu, sestavení, seřízení. Dodat: zubovou spojku č.v. 2-JY zubovou spojku č.v. 2-RK pastorková hřídel č.v. 2-RK ozubené kolo č.v. 3-RK ozubená vložka č.v. 3-RK brzdu zdvihu ø 320 č.v. 1-RK Opravit: převodovou skříň č.v. 1-RK kompletní zdvih kab. řidiče č.v. 0-RK-4152 rám pohonu č.v. 0-RK SKUPINA 52- VÝLOŽNÍK KABINY ŘIDIČE č.v. 0-RK-0686/K5 Provést jeho opravu podle revizního nálezu, dodat nové lávky se schodištěm. Centrální mazání valivých i kluzných uložení řídícího výložníku dodat nové. Mazací přístroj umístit na konstrukci horní stavby. Výměna čepů a pouzder uložení řídícího výložníku včetně ok pevného uložení čepů. Dodat a provést: paralelogram kab. řidiče č.v. 1-RK lávku se schodištěm č.v. 0-RK-0687 lano zdvihu kabiny č.v. 3-RK pouzdro uložení výložníku bronzové čep zakotvení výložníku č.v. 4-RK SKUPINA KABINA ŘIDIČE S VYBAVENÍM Kabinu řidiče s vybavením dodat novou. Půdorysný rozměr kabiny bude shodný a její vybavení s kabinou stroje KU /K86 včetně uspořádání. Vstup do kabiny dle KU /K86. kabina řidiče vybavení kabiny řidiče - viz. kap. X. Elektro část Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 30 (celkem 43)

31 Osa kabiny č.v. 0-RK-4152, řez B-B Provést výměnu ložisek v uložení osy a kladkách. Dodat nová bronzová pouzdra uložení ve výložníku a novou osu. Dodat: osu uložení č.v. 3-RK pouzdra bronzová č.v ložisko x ložisko KM matice KM11 vymezovací podložky 1sada VIII. NAKLÁDACÍ VÝLOŽNÍK 0-RK-05308/III POHONY NAKLÁDACÍHO PÁSU Č.V Ocelová konstrukce nakládacího výložníku č.v. 0-RK Provést opravu podle revizního nálezu. Provést výměnu pouzder a čepů uložení výložníku (viz zavěšení výložníku) Demontáž, odvoz do opravy v rozdělení podle skupin. Provedení technického a rozměrového nálezu a opravy v rozsahu: El. motor Dodávka nového, viz. kap. X. Elektro část. Spojka pohonu č.v. 3-RK Dodat novou. Brzda ø RK Provést technický nález a opravu v rozsahu: výměna opotřebených čepů, šroubů, úpravy otvorů tolerovaného uložení. Dodat obložení a elhy 250/60c 200 s vnějším snímáním polohy. Převodová skříň pohonu pasu levé a pravé provedení TSA o odběr ze skladů MUS. Dodat s úpravou pro spojku periflex u hnacího bubnu. Dodat nové mazání převodové skříně č.v. 1-RK-05028/K1. Funkce mazání hlídána průtokovými spínači. Rám pohonu č.v. 1-RK-05128/II Upravit uložení el. motoru a převodové skříně. Ostatní oprava dle nálezu. Dodat nový spojovací materiál. Dodat nový čep a 4-RK Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 31 (celkem 43)

32 Hnací buben č.v. 2-RK a 3-RK včetně ložiskových domků odběr ze skladů MUS. Použít ze stroje KU /K95, kde je provedena rekonstrukce na spojení spojkou periflex. Provést výměnu ložisek, dodávku gufer a obnovit pogumování a vyvážení. el. motor pohonu, viz kap. X. Elektro část 2ks spojku pohonu č.v. 3-RK ks mazání převodové skříně č.v. 1-RK hlídáno průtokoměrem 2ks čep rámu pohonu ks gumy periflex 2ks elhy EB 250/60c 200 s vnějším snímáním polohy 2ks Ze skladů MUS odebrat opravené: - Převodová skříň pohonu pasu levé a pravé provedení TSA o převodovky dodat s úpravou pro spojku periflex u hnacího bubnu - Hnací buben č.v. 2-RK a 3-RK včetně ložiskových domků vč.částí spojek Periflex NAKLÁDACÍ PÁS A UCHYCENÍ NAKLÁD. VÝLOŽNÍKU Č.V. 0-RK-4823/K4 Jako celek nebude demontován z OK výložníku. Demontovat jednotlivé skupiny a zajistit opravu: Hydraulika nakl. pasu č.v. 1-RK-05786/II Dodat novou včetně hydraulického agregátu. Vratný buben s napínáním č.v. 2-RK odebrat ze skladů MUS Namontovat clony ke snímání otáček. Rám pasu č.v Bočnice nové, na štítu provést opravu podle nálezu, dodat nové upevnění válečků tj. objímka a příložka. Zabudovat držáky pro indukční snímače pro snímání otáček bubnů. Samostavitelná stolice č.v Dodat novou. Podpěrný válec č.v. 2-RK-08189/I a napínací válec č.v Dodat nové. Stírače č.v. 4-RK-20503, 2-RK-05384, 1-RK-0803 Dodat nové. Ostatní části pasu opravit dle nálezu. Dodat nové dopravní válečky a hlídače pasu. Bočnice pasu dodat nové. Koncové vypínání krajních poloh pásu provést indukčními snímači, nouzové zastavení lankovým vypínačem TELEMECHANIQUE s aretací. Namontovat nové stěrače a automatickou regulaci pasu. Pro hlídání rychlosti dodat na hnací a vratný buben clony. podpěrný válec č.v. 2-RK-08189/I 6x Příloha č. 1 poptávky na GO KU 300.S 17 /K73 Strana 32 (celkem 43)
