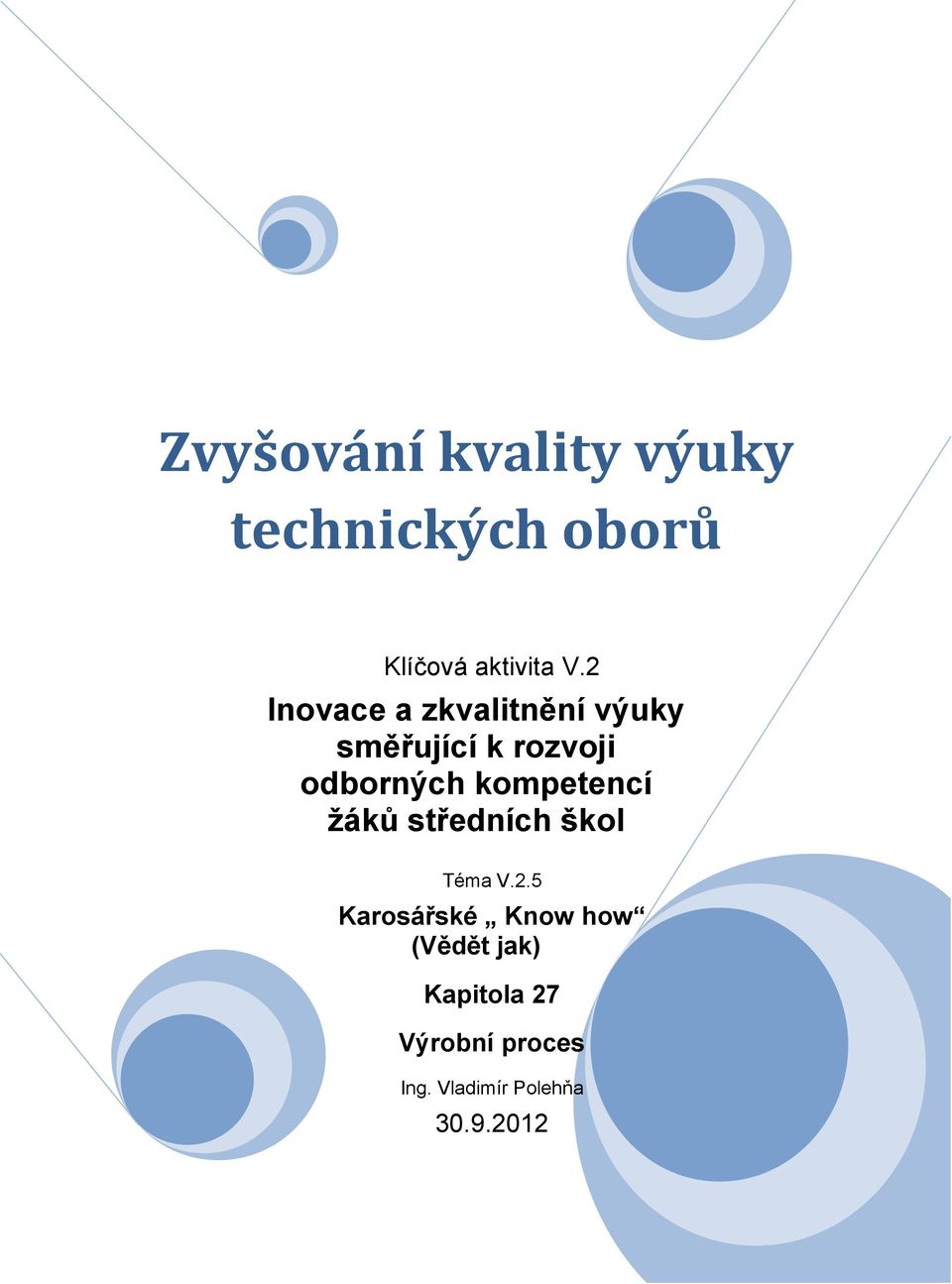

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 27 Výrobní proces Ing. Vladimír Polehňa

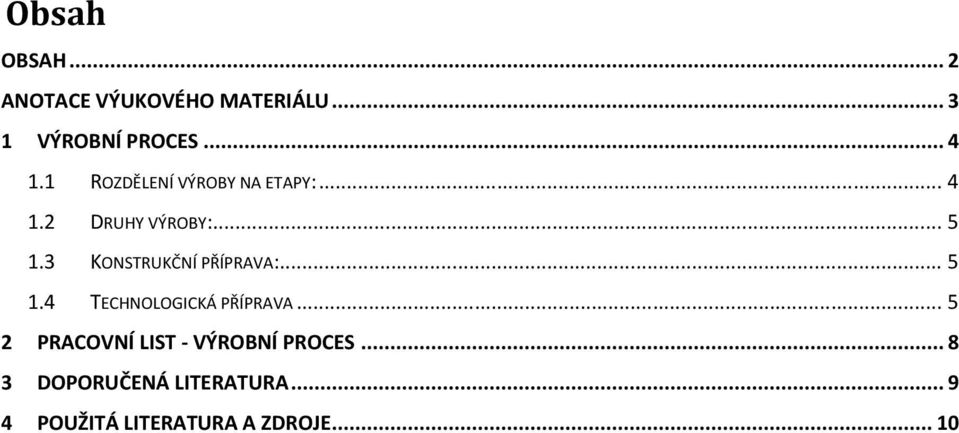

2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU VÝROBNÍ PROCES ROZDĚLENÍ VÝROBY NA ETAPY: DRUHY VÝROBY: KONSTRUKČNÍ PŘÍPRAVA: TECHNOLOGICKÁ PŘÍPRAVA PRACOVNÍ LIST - VÝROBNÍ PROCES DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 10

3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost získat informace o výrobě a výrobních procesech. Žáci získají přehled o různých výrobních etapách, druzích výroby a přípravách před výrobou. 3

4 1 Výrobní proces Je souhrn všech kroků a procesů, které nějakým způsobem přeměňují suroviny, materiál, polotovary na výrobky. 1.1 Rozdělení výroby na etapy: Etapa předvýrobní - technická příprava V tomto období se zpracovávají veškeré výpočty, a konstrukční dokumentace, navrhují se vhodné postupy výroby, nástroje, stroje a pomůcky a obstarává se potřebný materiál. Výsledkem je celková výpočtová, výkresová a projekční dokumentace. Musí obsahovat: Etapa výrobní Obsahuje: a) Konstrukční přípravu - zpracování projekční a konstrukční dokumentace na základě výpočtů a návrhů. b) Technologická příprava - navrhuje nejvhodnější nástroje, pomůcky, stroje a postupné kroky výroby c) Zásobování- obstarává žádané materiály a navržený sortiment strojů, nástrojů a zařízení Skládá se z činností přímo souvisejících se zhotovováním navrženého výrobku. Výsledkem je hotový produkt- výrobek a) Výrobní postup postup výroby krok za krokem b) výrobu prvního prototypu výrobku ověřování funkčnosti a správných kroků při výrobě c) výrobu první ověřovací série výrobků ověřování správnosti výkresů a navržených postupů, měřidel, strojů, zařízení, linek a jejich správných nastavení Sleduje se výroba výlisků pak podskupin a následná montáž Etapa odbytová Výsledkem je nalezení odběratele a odprodání hotových výrobků zájemcům. Export a odesílání a dodání hotových součástí k zákazníkovi nebo kupujícímu.

5 Stanovují se garanční zkoušky a podmínky Etapa servisní Výsledkem je zajištění funkčnosti výrobků po určité období, včetně oprav, patřičných náhradních dílů. Opravárenské a servisní střediska. Zajišťování poradenských služeb a dodávání náhradních dílů až k zákazníkovi. (autoservisy) 1.2 Druhy výroby: Jsou závislé od počtu množství vyráběných kusů stejného výrobku. Podle tohoto kritéria následně připravujeme výkresovou a technickou dokumentaci a volíme odpovídající strojní vybavení a technologické postupy. a. Kusová výroba b. Seriová výroba Malosériová Středněsériová Velkoseriová c. Hromadná výroba Výroba je rozložena na : 1. Výrobu jednotlivých dílů a komponentů 2. Montáž jednotlivých dílů do celků 3. Zkoušení a kontrola správné funkčnosti 1.3 Konstrukční příprava: a. Řešení předloženého návrhu tvaru karoserie- vychází se z náčrtů 1.Výroba modelů posuzování zakřivení, rádiusů a tvarů a. Řeší se konkrétní vybraný návrh včetně všech potřebných výpočtů b. Na základě předchozího kroku (výpočtů) se zpracují výkresy c. Na základě výkresů se vyrábí prototyp vozu (karoserie) ve vývojové dílně. Prototyp se prověřuje- opravuje a vše se zpětně upravuje zase ve výkresové a výpočtové dokumentaci. Po posledním odzkoušení se zhotoví finální výkresy výrobku. 1.4 Technologická příprava Navazuje na konstrukční přípravu Zahrnuje: Zpracování všech technologických postupů včetně výkonových norem Řeší vhodnou konstrukci případně návrhy speciálních zařízení Zpracovává plány rozmístění strojů, linek, dílen.. Vyhodnocuje ověřovací série výrobků. 5

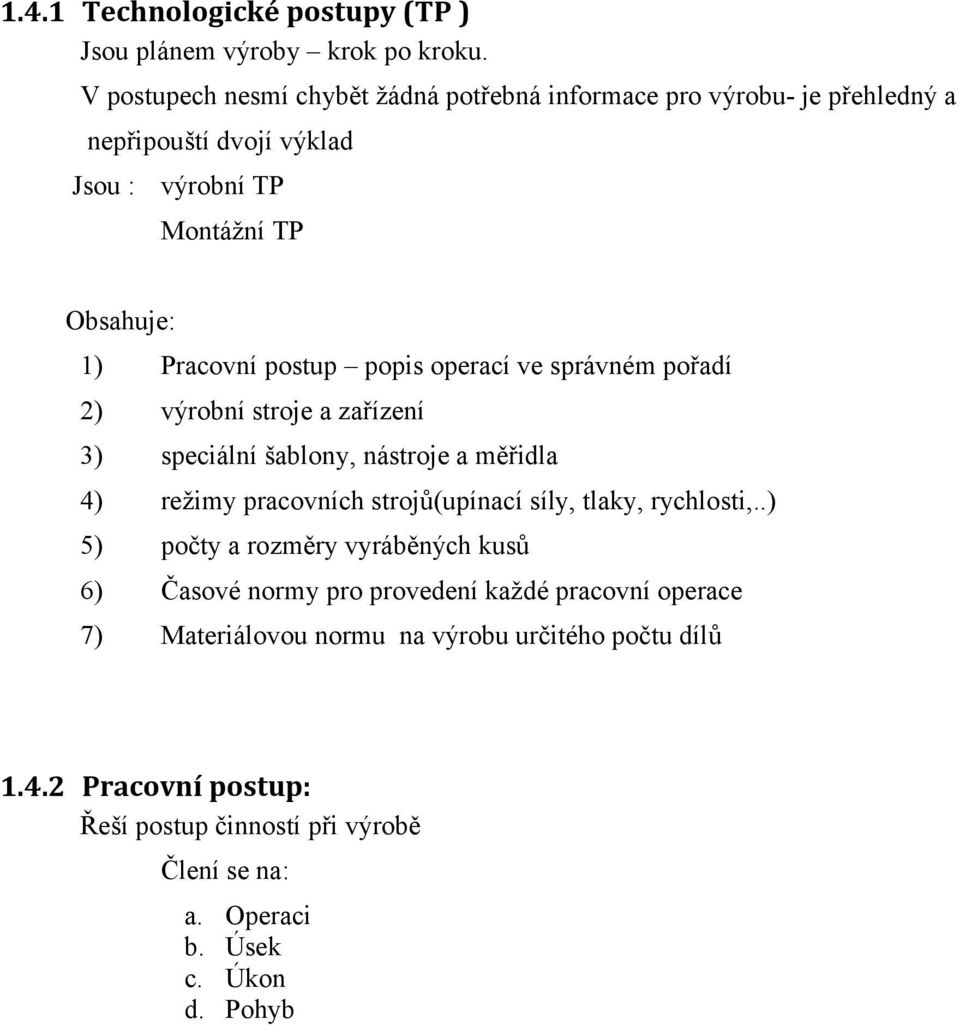

6 1.4.1 Technologické postupy (TP ) Jsou plánem výroby krok po kroku. V postupech nesmí chybět žádná potřebná informace pro výrobu- je přehledný a nepřipouští dvojí výklad Jsou : výrobní TP Montážní TP Obsahuje: 1) Pracovní postup popis operací ve správném pořadí 2) výrobní stroje a zařízení 3) speciální šablony, nástroje a měřidla 4) režimy pracovních strojů(upínací síly, tlaky, rychlosti,..) 5) počty a rozměry vyráběných kusů 6) Časové normy pro provedení každé pracovní operace 7) Materiálovou normu na výrobu určitého počtu dílů Pracovní postup: Řeší postup činností při výrobě Člení se na: a. Operaci b. Úsek c. Úkon d. Pohyb

7 Obr. schématu výrobního procesu. 1. PŘEDVÝROBNÍ ETAPA POŽADAVEK 2. VÝROBNÍ ETAPA 4. SERVISNÍ ETAPA 3. ODBYTOVÁ ETAPA 7

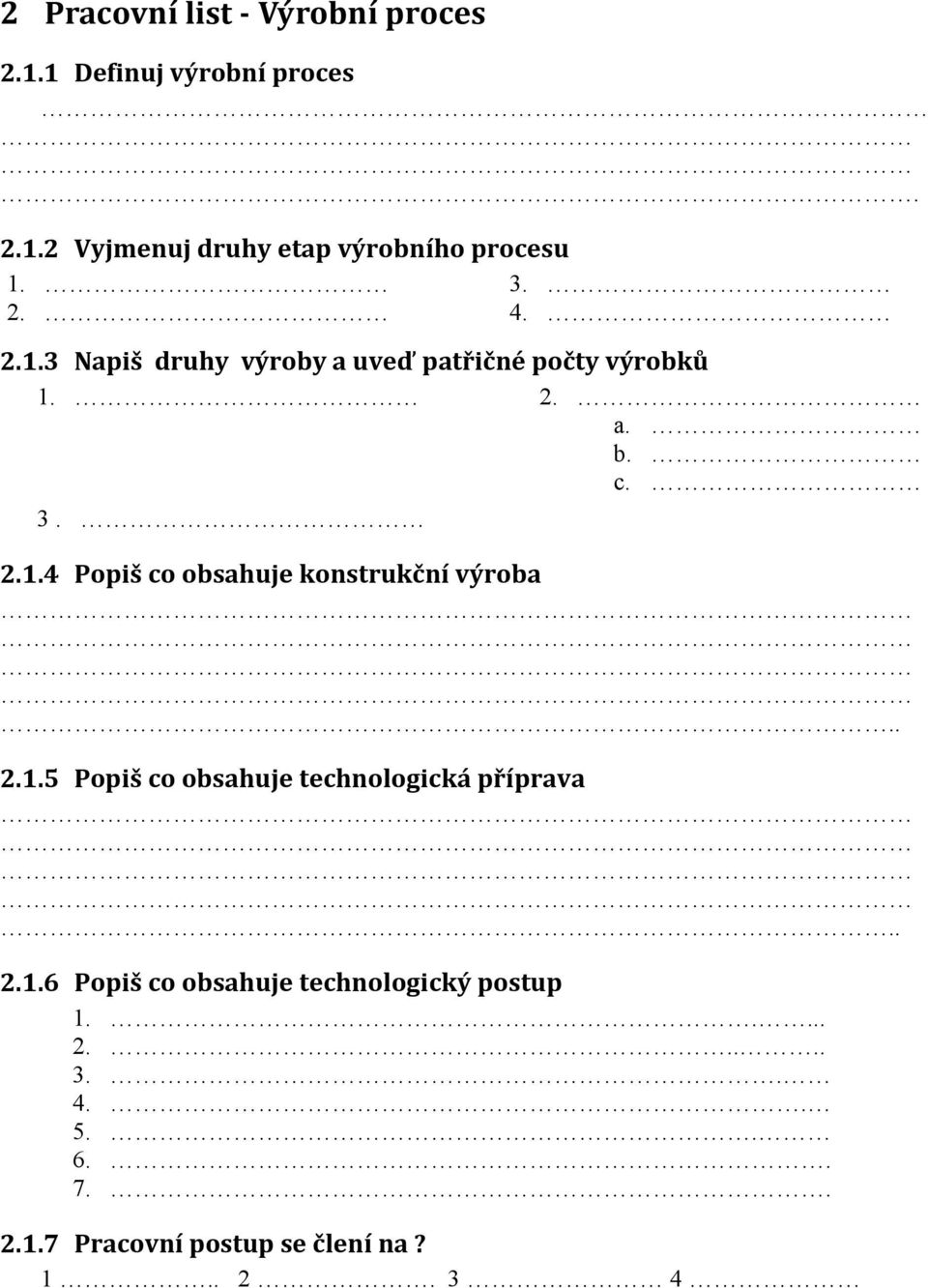

8 2 Pracovní list - Výrobní proces Definuj výrobní proces Vyjmenuj druhy etap výrobního procesu Napiš druhy výroby a uveď patřičné počty výrobků a. b. c Popiš co obsahuje konstrukční výroba Popiš co obsahuje technologická příprava Popiš co obsahuje technologický postup Pracovní postup se člení na?

9 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

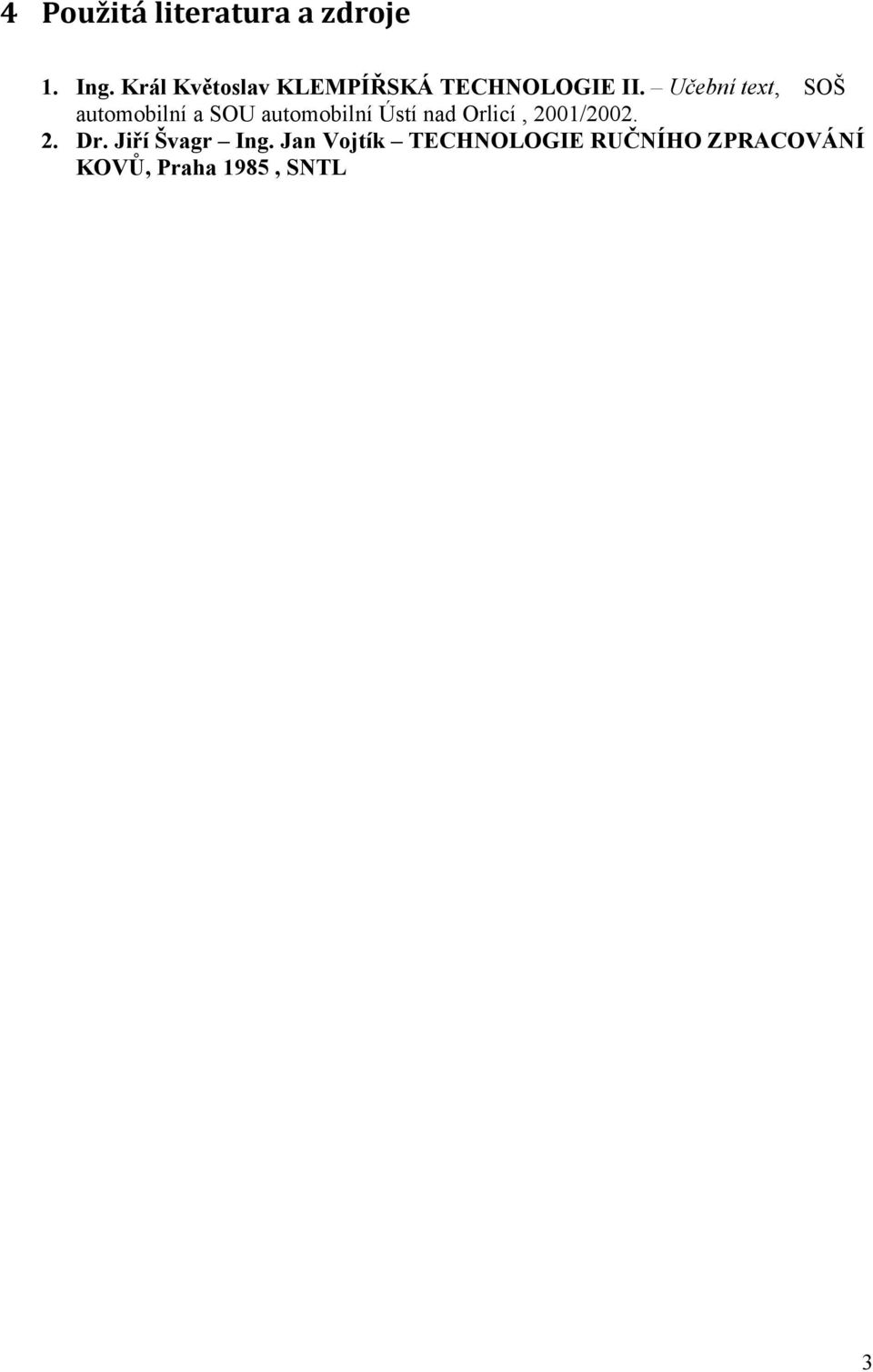

10 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3
