1 ČSGK Katastr nemovitostí aktuálně (Praha, ) v poslední (celkově 5.) novele předpisu k (nabytí účinnosti novely) zformulován nový bod 10 přílohy: Technické požadavky měření a výpočty bodů určovaných terestricky - na základě požadavku ZKI na zvýšení prokazatelnosti případů neodborného postupu novela vyhl. č. 31/1995 Sb., bod 10 přílohy Technické požadavky měření a výpočty bodů určovaných terestricky Ing. Pavel Taraba - text přiměřeně sleduje linku vzniku výsledku zeměměřické činnosti - vlastnosti přístrojů a zpracovatelských programů - volba měřické metody a dodržení jejích náležitostí - uveden výběr nejdůležitějších podmínek, které se vztahují k jednotlivým konkrétním situacím (do předpisu nelze převzít celou učebnici skripta) - použity formulace ze zažitého předpisu (NOKO) jednoduché geodetické úlohy - bod na přímce - průsečík dvou přímek - protínání vpřed - protínání z délek - protínání zpět - volné polární stanovisko - apod. v souběhu s rozvojem výpočetní techniky se postupně prosadila úloha - určení bodu vyrovnáním většího počtu měřených veličin (geometrických prvků) volné polární stanovisko zaměření délek z volného stanoviska na dva známé body a úhlu mezi nimi (konstrukce trojúhelníka podle větysus) - ke kontrole hodnot měřených veličin využívá porovnání délky mezi dvěma známými body: vypočtená ze souřadnic x vypočtená z měřených veličin užitím kosinové věty - pokud byla kontrola úspěšná, úloha určení volného stanoviska se převedla na: - protínání vpřed - průměr vypočtený ze dvou rajonů volné polární stanovisko volné polární stanovisko

2 volné polární stanovisko orientace z bodu na přímce (bod 10.2, písm. h, přílohy) je-li s (1 + 1/3)s 1 pak pro délku rajonu platí podmínka: r (1 + 1/3)s 1 orientace z bodu na přímce (bod 10.2, písm. h, přílohy) Příklad proměny prac. postupu zaměření dvorečku předevčírem (možná i včera, dnes i zítra) je-li (1 + 1/3)s 1 s pak pro délku rajonu platí podmínka: r s Příklad proměny prac. postupu zaměření dvorečku předevčírem (možná i včera, dnes i zítra) Příklad proměny prac. postupu zaměření dvorečku předevčírem (možná i včera, dnes i zítra)

3 Příklad proměny prac. postupu zaměření dvorečku předevčírem (možná i včera, dnes i zítra) Příklad proměny prac. postupu zaměření dvorečku předevčírem (možná i včera, dnes i zítra) Příklad proměny prac. postupu zaměření dvorečku dnes (možná i zítra) Příklad proměny prac. postupu zaměření dvorečku včera i dnes (možná i zítra) děkuji za pozornost pavel.taraba@cuzk.cz

4 Technické parametry a výpočty bodů určovaných terestricky Zapracování změn v programu KOKEŠ Michal Votoček michal.votocek@gepro.cz 1

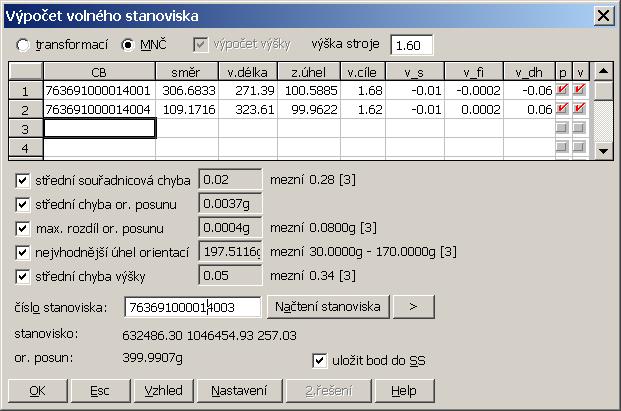

5 Volné stanovisko doplněn test úhlu protnutí přímek orientací lze zvolit, které testy se vypíší do protokolu 2

6 Volné stanovisko ukázka záznamu výpočtu (protokolu) Y X Z číslo bodu směr v.délka převýšení v.cíle v_s v_fi v_dh g g g g osnova vyrovnána aritmetickým průměrem výška stroje = 1.60 výpočet proveden MNČ střední souřadnicová chyba = 0.02; mezní 0.28 střední chyba výšky = 0.05; mezní 0.34 střední chyba or. posunu = g max. rozdíl or. posunu = g; mezní g nejvhodnější úhel orientací = g; mezní g g; mezní interval překročen! stanovisko: ; číslo stanoviska: or. posun: g 3

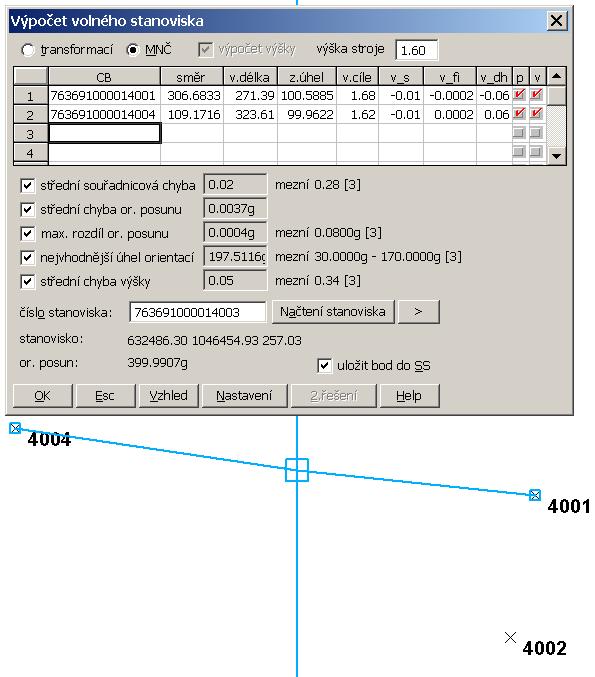

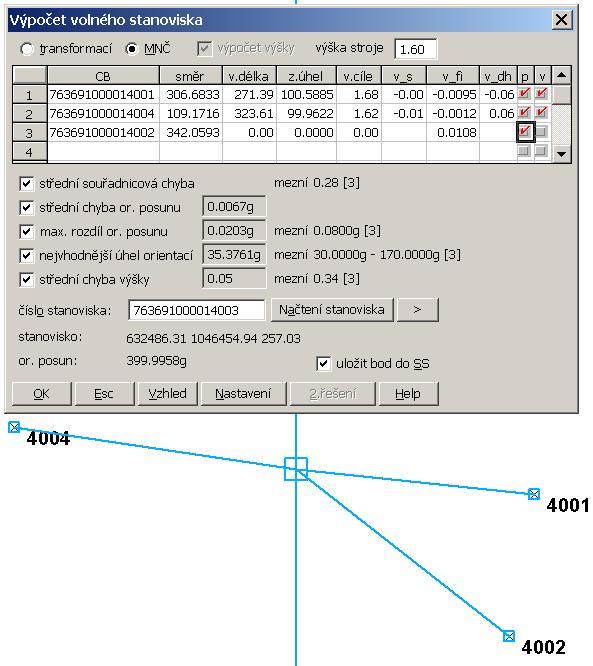

7 Volné stanovisko 4

8 Protínání z délek, z úhlů protínání z délek - stanoviska číslo bodu Y X Z KK vypočtené body délka1 délka2 orientace číslo bodu Y X Z KK úhel protnutí = g, povolený rozsah = < g, g>, úhel mimo rozsah! ******************************************************************************** protínání z úhlů - stanoviska číslo bodu Y X Z KK vypočtené body úhel1 úhel2 orientace číslo bodu Y X Z KK g g úhel protnutí = g, povolený rozsah = < g, g>, úhel mimo rozsah! 5

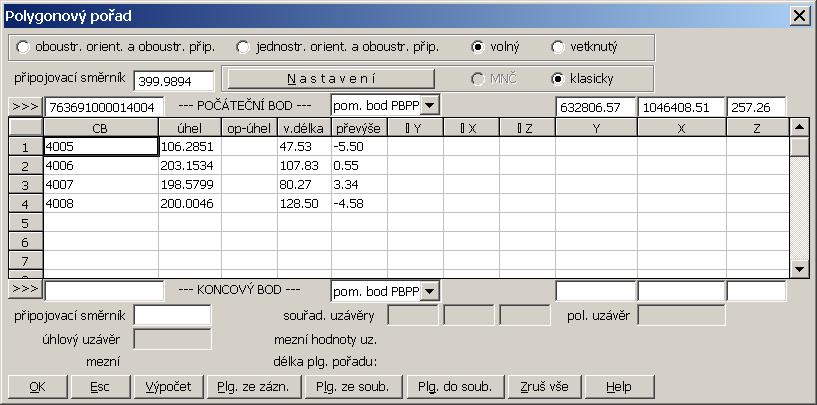

9 Volný polygonový pořad Beze změny (testuje se délka, počet vrcholů) 6

10 Rajón omezení délky max m max. 4/3 délky měřické přímky (zřejmě orientace s měřenou délkou ) max. délka nejvzdálenější orientace 7

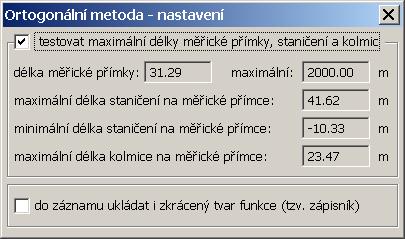

11 Měřická přímka maximální a minimální staničení (prodloužení měřické přímky nejvýše o 1/3 její délky) maximální délka kolmice (3/4 délky přímky nebo 30 m) 8

12 Děkuji za pozornost Michal Votoček 9
