1 TECHNICKÉ PODMÍNKY podle 45 zákona č. 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších předpisů (dále jen "ZVZ") Veřejná zakázka Realizace úspor energie na ZŠ Vyškov, Morávkova 40, p. o. Druh VZ stavební práce, podlimitní Datum uveřejnění Evidenční číslo Název zadavatele: Základní škola Vyškov, Morávkova 40, příspěvková organizace Sídlo: Morávkova 492/40, Vyškov IČO: Osoba oprávněná jednat jménem zadavatele: Mgr. Jana Plášilová, ředitelka školy tel.: , plasilova@zsmoravkova.vys.cz Projektová dokumentace Dílo, jež je předmětem plnění veřejné zakázky, bude provedeno v souladu s přiloženou projektovou dokumentací pro provádění stavby na akci Realizace úspor energie na ZŠ Vyškov, Morávkova 40, p. o., vypracovanou projektantem Ing. Daliborem Kolesou, Chudčice 267, Veverská Bítýška, (dále též PD ). Při oceňování nabídky a při provádění díla dle PD uchazeč ani zadavatel v souladu s ustanoveními ZVZ nepřihlížejí k odkazům PD na konkrétní výrobky či služby anebo ceny. Tam, kde PD na konkrétní výrobky či služby odkazuje, je těmito výrobky či službami třeba rozumět výrobky či služby, jež jsou v souladu s PD a touto zadávací dokumentací způsobilé naplnit účel veřejné zakázky a kvalitativní standardy požadované PD resp. ZD. Zadavatel umožňuje do nabídky uvést i jiné kvalitativně obdobné řešení, při splnění předepsaných požadavků PD resp. ZD. Výrobky, jejichž obchodní název uchazeč uvede v nabídce na základě soupisu prací, musí splňovat parametry stanovené zadávací dokumentací. Dodatečné požadavky na vnější otvorové prvky a výplně Vnější otvorové prvky výplně jsou z části okna, stěny nebo dveře z plastových profilů viz projektová dokumentace. Pro jednotnost projektové dokumentace a energetického auditu platí následující požadavky na jejich technickou úroveň: Technická specifika vnějších otvorových prvků a výplní, musí být v souladu s projektovou dokumentací. Zabudování otvorových výplní a prvků musí být spojeno s dodržením technických požadavků na parotěsnost montážních spár a kotvení výplní otvorů dle ČSN. Příloha č. 19.7

2 Všechny vnější otvorové výplně a prvky musí mít řádnou certifikaci, dokumentaci a výpočty požadované těmito zadávacími podmínkami resp. projektovou dokumentací, která upřesňuje způsob doložení a prokázání splnění těchto technických požadavků v nabídce uchazeče. Dodatečné požadavky na zateplovací systém Nabízený zateplovací systém, který má být použit pro plnění veřejné zakázky, musí splňovat nejméně níže uvedené požadavky: Certifikát prokazující splnění fyzikální hodnoty λ (W/mK) izolantů stanovených PD pro všechny skladby předepsaných izolantů ETICS Specifikace výrobce a výrobku / systému s příslušnými průkazy shody na základě evropských specifikací a požadavků PD, zejména: ETAG 004 Řídící pokyny pro evropské technické schválení ETICS ETAG 014 Řídící pokyny pro evropské technické schválení plastových hmoždinek pro připevnění ETICS ETA Evropské technické schválení (zpracováno vždy pro konkrétní výrobek) ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN Požární bezpečnost staveb Společná ustanovení Výrobek ETICS musí splňovat certifikát Evropského technického schválení, které umožňuje používat označení CE Při výběru ETICS dodavatel zohlední na základě požadavků ZD resp. PD tyto charakteristiky: Možné délkové rozměry ETICS (použití bez omezení dilatačními spárami) Odolnost na hmoždinku v ETICS (odolnost proti zatížení sání větrem) Odolnost osazené hmoždinky proti vytržení (odolnost proti působení tahové síly) Činitel prostupu tepla pro hmoždinku (umožňuje určit zvětšení součinitele prostupu tepla v důsledku použití hmoždinek) Reakce na oheň ETICS Odolnost proti mechanickému poškození Přídržnost lepící hmoty k podkladu Světelná odrazivost Index šíření plamene na povrchu. Zateplovací systém musí splnit odtrhové zkoušky na lepící tmel a kotvení na stávající podklad fasády objektů. Kvalitativní třída A dle cechu pro zateplování budov. Obecné technické požadavky Všechny výrobky zateplovacího systému fasády, střechy a dodávky otvorových výplní musí mít řádnou certifikaci, dokumentaci a výpočty požadované těmito zadávacími podmínkami, resp. technickými podmínkami stanovenými v této zadávací dokumentaci, resp., které jsou součástí projektové dokumentace. Uchazeč doloží splnění výše uvedených požadavků příslušnými certifikáty a dokumenty, ze kterých bude patrné splnění uvedených podmínek. Pokud technická zpráva, neuvádí jinak, pak příslušnými certifikáty a dokumenty, ze kterých je patrné splnění výše uvedených podmínek, je myšleno: 2

3 výpočet prokazující splnění celkového U výplně otvorů v jednotkách W/m 2 K pro prvek 11/P (pozn. tento výpočet může být v rámci součinnosti nebo v rámci vysvětlení nabídek požadován potvrzený energetickým auditorem). certifikát (certifikáty) vydaný(é) akreditovanou laboratoří nebo notifikovanou osobou zkušebnou, prokazující všechny technické požadavky uvedené v PD pro výplně otvorů. certifikát prokazující splnění fyzikální hodnoty λ (W/mK) izolantů stanovených PD. (Jednotlivě pro druhy izolantů ETICS, střechy) certifikáty pro ETICS ve dodatečných požadavků na zateplovací systém. (pozn. pokud ETICS splňuje požadavek na kvalitativní tř. A a certifikaci ETA, pak do nabídky uchazeč dokládá pouze doklady vztažené ke kvalitativní tř. A a certifikaci ETA, ostatní doklady mohou být požadovány v rámci vyjasnění nabídek nebo součinnosti) Zadavatel upozorňuje, že hodnotící komise může využít svého práva v souladu s 76 odst. 3 ZVZ a požadovat i ty doklady, které by vedly k vyjasnění nejasností v nabídce pro řádné posouzení nabízených výrobků a posouzení nabídky vůči zadávacím podmínkám. Zateplení obvodových stěn včetně zateplení základů. Součinitel prostupu tepla obvodových stěn nevyhovuje požadavku platné ČSN V tomto opatření bude provedeno zateplení obvodových stěn kontaktním zateplovacím systémem s tepelnou izolací z šedého polystyrenu (A u = 0,032 W/(m.K)) tloušťky 14 cm. Po provedení tohoto opatření bude součinitel prostupu tepla obvodových stěn max. U = 0,21 W/(m 2 K), čímž bude u všech konstrukcí splněna doporučená hodnota součinitele prostupu tepla dle ČSN pro příslušné vnitřní návrhové teploty. Z bezpečnostních důvodů je navrženo provedení požárních pásů z minerální vaty (Au = 0,041 W/(m.K) tloušťky 14 cm. Ve výpočtech je uvažováno zateplení 5 % plochy fasády minerální vatou. Po provedení tohoto opatření bude součinitel prostupu tepla obvodových stěn max. U = 0,26 W/(m 2.K), čímž bude splněna požadovaná hodnota součinitele prostupu tepla dle ČSN pro příslušné vnitřní návrhové teploty. Přesné rozmístění požárních pásů z minerální vaty bude upřesněno v požárně bezpečnostním řešení stavby. Podlaha na terénu nevyhovuje požadavkům platné ČSN na součinitel prostupu tepla pro příslušnou vnitřní návrhovou teplotu. V rámci opatření je navrženo zateplení soklu a základů tepelnou izolací z extrudovaného polystyrenu (Au = 0,034 W/(m.K)) o tloušťce 14 cm do hloubky cca 0,5 m pod úroveň terénu (styku obvodové stěny a vodorovné konstrukce). Postup provedení zateplovacího systému Při realizaci musí být použit certifikovaný kontaktní zateplovací systém (ETICS) a zateplení musí být prováděno firmou, která má k instalaci daného systému oprávnění od výrobce. Detaily oken Je nutné napojit tepelnou izolaci až na rámy oken (zateplení nadpraží, ostění a parapetu) a tím zamezit nejvýznamnějšímu liniovému tepelnému mostu na styku okenního rámu a obvodové stěny. Standardně je tloušťka tepelné izolace napojené na okenní rámy 4 cm pěnového polystyrenu (nebo např. 2 cm tepelné izolace z fenolické pěny). Jestliže okenní výplně na objektu byly již vyměněny a šířka okenního rámu neumožňuje aplikaci standardní tloušťky tepelné izolace (4 cm) na ostění, není z ekonomického hlediska návratná další výměna okenní výplně s širšími rámy. V tomto případě lze 3

4 připustit menší tloušťku tepelné izolace. Toto ostění pak musí být posouzeno z hlediska vnitřních povrchových teplot. Současně budou měněny okenní výplně, šířka okenního rámu nové výplně bude taková, aby po zabudování byla možnost provedení tepelné izolace ostění o standardní tloušťce. Nová okna budou osazena do líce původní fasády, tak, aby po provedení KZS nebyla okna osazena hluboko do konstrukce. Výměna původních výplní otvorů Původní dřevěná okna, prosklená stěna v knihovně a vstupní dveře nesplňují požadavky platné ČSN na součinitel prostupu tepla. Původní výplně otvorů jsou z energetického hlediska nevyhovující a je navržena výměna těchto výplní otvorů. V rámci rekonstrukce je uvažováno se změnou velikostí některých výplní otvorů dle poskytnuté projektové dokumentace Je navrženo nahradit původní výplně otvorů za nová okna s izolačními dvojskly se součinitelem prostupu tepla celé konstrukce okna max. U w = 1,2 W/(m 2.K). Dále je navrženo nahradit původní vnější dveře za nové se součinitelem prostupu tepla celé konstrukce dveří max. U w = 1,5 W/(m 2.K). Po provedení tohoto opatření bude splněn požadavek ČSN na doporučený součinitel prostupu tepla otvorových výplní pro návrhové teploty příslušné zóny. Zateplení plochých střech a stropu k půdě Součinitelé prostupu tepla konstrukcemi plochých střech a stropu k půdě nevyhovují požadavkům platné ČSN na součinitele prostupu tepla pro příslušnou vnitřní návrhovou teplotu. Je navrženo odstranění hydroizolace plochých střech nad stravovacím pavilonem, tělocvičnou a šatnami, vyrovnání podkladu střešního pláště a následné položení tepelné izolace z pěnového polystyrenu EPS 100 S (A u = 0,037 W/(m.K)) o tloušťce 22 cm a provedení nové hydroizolace. Po provedení tohoto opatření bude součinitel prostupu tepla max. U = 0,16 W/(m 2.K), čímž bude splněna doporučená hodnota na součinitel prostupu tepla pro příslušné vnitřní návrhové teploty. Strop k půdě bude izolován z prostoru půdy tepelnou izolací z minerální vaty (A u = 0,041 W/(m.K)) tloušťky 26 cm, která bude umístěna do dřevěného roštu a opatřena pochozí vrstvou z OSB desek. Po provedení tohoto opatření bude součinitel prostupu tepla max. U = 0,16 W/(m 2.K), čímž bude splněna doporučená hodnota na součinitel prostupu tepla pro příslušné vnitřní návrhové teploty. Sanace stávajícího obvodového pláště Trhliny a poškozená místa na fasádě především se jedná o trhliny v ploše fasády, pod střešní přesahující římsou hlavní budovy z důvodu předchozího zatečení dešťové vody, v úrovni okapních chodníků a kolem dilatačních spar, místa s opadanou omítkou postup prací: trhliny budou očištěny, opatřeny hloubkovou penetrací a vyplněny elastickým tmelem ostatní trhliny budou vyspraveny sanační maltou 4

5 Povrchové úpravy sanace míst, kde je narušena soudržnost omítky s podkladem postup prací: narušené vrstvy se odstraní provede se mechanické očištění na očištěný povrch bude nanesena hloubkovou penetrací povrch se doplní reprofilační maltou v příslušných vrstvách - bude provedeno systémovým řešením Zateplení neprůsvitného obvodového pláště Demontážní práce (před zahájením zateplovacích prací) demontáž drobných konstrukcí bránící aplikaci ETICS (např. stříšky nad vstupy, držáky vlajek, venkovní osvětlení, informační cedule, kamerový systém, apod.) demontáž fasádních větracích mřížek Bourací práce odstranění oplechování vnějších parapetů postupná demontáž dřevěných výplní otvorů vybourání soklových obkladů odstranění stávajícího okapového chodníku Příprava podkladu pro aplikaci ETICS stávající břízolitová omítka bude mechanicky očištěna + penetrace, poškozená místa budou vyspravena Fasáda objektu STÁVAJÍCÍ SKLADBA OBVOD.PLÁŠTĚ venkovní břízolitová omítka tl. 20 mm zdivo tl. 450, 600mm (u dílen je zdivo z pórobetonových tvárnic) vnitřní omítka tl. 15 mm Stávající obvodový plášť bude zateplen kontaktním zateplovacím systémem ETICS kvalitativní třídy A: zateplení objektu s výjimkou soklu (viz. výkresová dokumentace) fasáda objektů desky tepelné izolace z šedého polystyrenu (Au = 0,032 W/(m.K)) tloušťky 14 cm případně MW, tl.140 mm, Λ = 0,041 W/mK kotvení = šroubovací hmoždinka průměru 8 mm, talíř průměru 60 mm, min.délka hmoždinky = tl. izolantu + 20 mm (zapuštění = 20 mm, min.kotvení do podkladu cca 40 mm), předpokládaný počet cca 8 ks/m2 = NUTNO OVĚŘIT ODTRHOVOU ZKOUŠKOU, podle typu použitých hmoždinek. zateplení soklu tepelný izolant XPS tl. 140 mm, Λ = 0,034 W/mK kotvení tepelné izolace soklu bude zapuštěné, kryté tepelně izolačními zátkami povrchová úprava objektu a soklové části fasáda silikonová omítka sokl mozaiková omítka a přelakování zateplení bude provedeno dilatačně u konstrukcí navazujících na obvodový plášť objektů - spára bude vyplněna pružnou 3D PU pěnou (pružnost > 50 %, přilnavost ke 5

6 zdivu a polystyrenu, nízká nasákavost, propustnost par, plnící schopnost a rovnoměrná struktura) dodavatel vyhotoví vzorek barevného odstínu velikosti cca 1,0 x 1,0 m s nanesenými omítkami pro odsouhlasení odstínů investorem a městským architektem! Výplně otvorů Konstrukce: Provedení PVC výplní z minimálně pětikomorových profilových systému o stavební hloubce min. 85 mm, barva bílá, rohy svařované a frézované, sloupky a poutce šroubené nebo navařované nebo součinitel prostupu tepla Urámu = Uf 1,1 Wm-2K- 1 včetně výztuže, součinitel prostupu celého okna UN = UW 1,2 Wm-2K-1. součinitel prostupu vchodových dveří UN = UD 1,2Wm-2K-1. Současně musí navrhované řešení otvorových výplní vyhovovat požadavkům ČSN :2011 na kritické povrchové teploty, včetně kritické povrchové teploty v ostění. Výztuž musí být dimenzována dle rozměru okna, dle směrnic dodavatele profilů, a navržené ztužení musí být doloženo statickým výpočtem. Okna jsou volná nebo spojena do sestav. Sestavy musí být spojovány systémovými spojovacími profily a podle potřeby vyztužovány výztužnými profily např. plochá pozinkovaná ocel o síle 6mm a přiměřené šíři. Výztužné profily sestav musí být dimenzovány dle rozměrů sestav a provedeny tak, aby nezhoršovaly součinitel prostupu tepla v místě ztužení (nevytvářely tepelné mosty), navržené ztužení musí být doloženo statickým výpočtem. Všechna okna budou osazena krytkami odtokových otvorů v barvě profilu. Přesná specifikace jednotlivých výplní je uvedena ve výpisu výplní otvorů, který je součástí projektové dokumentace. Zasklení: Minimální požadavky na zasklení jsou: Izolační dvojsklo s pokovenou vnitřní stranou vnitřního izolačního skla, s teplým warm edge distančním rámečkem Ψ max. 0,05 Wm-2K-1 a s meziskelní dutinou vyplněnou směsí vzduchu a argonu složení lowE+ Argon. Uskla = Ug 1,1 Wm-2K-1 nebo takové aby vyhovělo požadavkům ČSN :2011 na celkový součinitel prostupu tepla UN = UW 1,2 Wm-2K-1. Distanční rámeček musí být co nejvíce zapuštěn do zasklívací drážky křídla okna, tak jak to maximálně dovolí technologický postup pro zasklívání (min. 5mm ). Zasklení musí být navrženo tak aby bylo v souladu s ČSN a dle ČSN mohou být změny činitele denní osvětlenosti v místnostech v hodnotách setin. Kování: Celoobvodové kování. Dle typu okna otvíravé (O), otvíravě-sklopné (OS), sklopné (S). 6

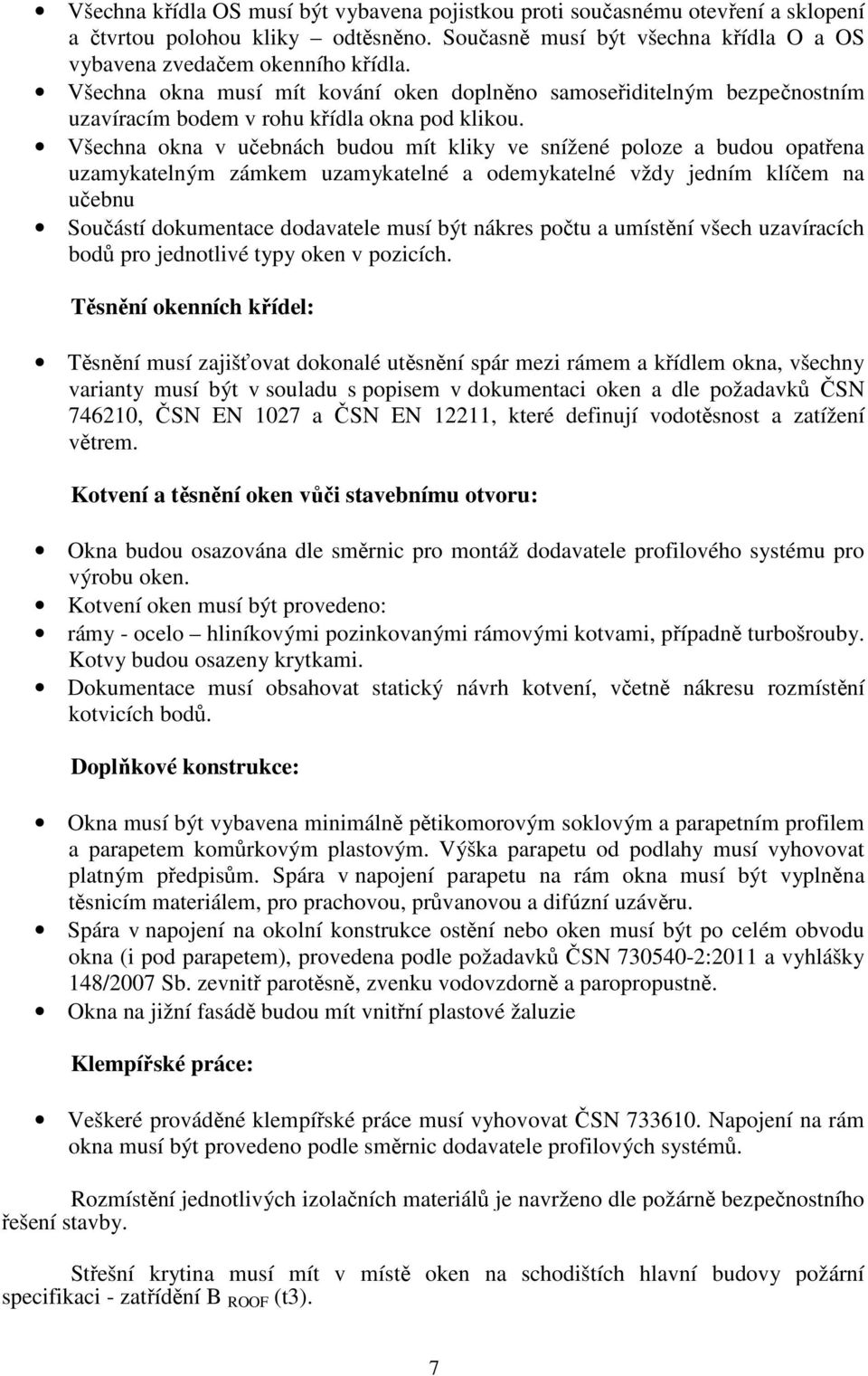

7 Všechna křídla OS musí být vybavena pojistkou proti současnému otevření a sklopení a čtvrtou polohou kliky odtěsněno. Současně musí být všechna křídla O a OS vybavena zvedačem okenního křídla. Všechna okna musí mít kování oken doplněno samoseřiditelným bezpečnostním uzavíracím bodem v rohu křídla okna pod klikou. Všechna okna v učebnách budou mít kliky ve snížené poloze a budou opatřena uzamykatelným zámkem uzamykatelné a odemykatelné vždy jedním klíčem na učebnu Součástí dokumentace dodavatele musí být nákres počtu a umístění všech uzavíracích bodů pro jednotlivé typy oken v pozicích. Těsnění okenních křídel: Těsnění musí zajišťovat dokonalé utěsnění spár mezi rámem a křídlem okna, všechny varianty musí být v souladu s popisem v dokumentaci oken a dle požadavků ČSN , ČSN EN 1027 a ČSN EN 12211, které definují vodotěsnost a zatížení větrem. Kotvení a těsnění oken vůči stavebnímu otvoru: Okna budou osazována dle směrnic pro montáž dodavatele profilového systému pro výrobu oken. Kotvení oken musí být provedeno: rámy - ocelo hliníkovými pozinkovanými rámovými kotvami, případně turbošrouby. Kotvy budou osazeny krytkami. Dokumentace musí obsahovat statický návrh kotvení, včetně nákresu rozmístění kotvicích bodů. Doplňkové konstrukce: Okna musí být vybavena minimálně pětikomorovým soklovým a parapetním profilem a parapetem komůrkovým plastovým. Výška parapetu od podlahy musí vyhovovat platným předpisům. Spára v napojení parapetu na rám okna musí být vyplněna těsnicím materiálem, pro prachovou, průvanovou a difúzní uzávěru. Spára v napojení na okolní konstrukce ostění nebo oken musí být po celém obvodu okna (i pod parapetem), provedena podle požadavků ČSN :2011 a vyhlášky 148/2007 Sb. zevnitř parotěsně, zvenku vodovzdorně a paropropustně. Okna na jižní fasádě budou mít vnitřní plastové žaluzie Klempířské práce: Veškeré prováděné klempířské práce musí vyhovovat ČSN Napojení na rám okna musí být provedeno podle směrnic dodavatele profilových systémů. Rozmístění jednotlivých izolačních materiálů je navrženo dle požárně bezpečnostního řešení stavby. Střešní krytina musí mít v místě oken na schodištích hlavní budovy požární specifikaci - zatřídění B ROOF (t3). 7

8 Mezi hlavní budovou a sousedními budovami musí být svislé požární pásy šířky minimálně 900 mm, izolant v navržených pásech musí být nehořlavý - tj. z minerální vaty. Zateplení střešního pláště: Bude provedeno na stávající asfaltovou střešní krytinu izolační desky budou podloženy geotextilií izolace proti vodě bude řádně kotvena kotvami do nosného podkladu nosnost kotev bude ověřena odtrhovými zkouškami - požadavky na zajištění na kvality vnitřního prostředí. V současné době požadavky na kvalitu vnitřního prostředí vycházejí z vyhlášky č. 410/2005 Sb., o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání děti a mladistvých, kterou vydalo Ministerstvo zdravotnictví ČR dne 4. října 2005 a současně Vyhláška 343/2009 Sb., kterou se mění vyhláška č. 410/2005 Sb., o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých. Tyto vyhlášky stanovují základní parametry vnitřního mikroklimatu, osvětlení a intenzitu větraní. Posouzeni kvality vnitřního prostředí a požadavky pro návrh nuceného větraní do školských zařízeni ošetřují následující normy: ČSN EN ISO 7730:2005 Ergonomie vnitřního prostředí Analytické stanovení a interpretace tepelného komfortu pomocí výpočtu ukazatelů PMV a PPD a kritéria místního tepelného komfortu, ČSN EN 13779:2008 Větrání nebytových budov Základní požadavky na větrací a klimatizační zařízení, ČSN EN 15251:2007 Vstupní parametry pro návrh a posouzení energetické náročnosti budov s ohledem na kvalitu vnitřního prostředí, teplotní prostředí, osvětlení a akustiku. - dodržení obecných požadavků na výstavbu V době realizace díla je dodavatel povinen dodržovat všechna platná ustanovení, zejména vyhlášku č. 502/2006 Sb., o obecných technických požadavcích na výstavbu a ustanovení obsažená v Zákoně č. 183/2006 Sb. V PLATNÉM ZNĚNÍ, (stavební zákon) a ostatní související zákony, vyhlášky a předpisy., platné ČSN v době realizace díla a dále pro jakost materiálů, výrobu, přípravu a provádění stavebních prací v době provádění prací příslušná platná ustanovení ČSN. Pro materiály, pracovní postupy a konstrukce, pro něž neexistují žádné ČSN, budou dodržovány platné vyhlášky a předpisy výrobce. Všechny materiály a výrobky budou dodávány v nejvyšší kvalitě. - Úprava bleskosvodů Na zateplovaných plochých střechách je stávající hromosvodná jímací soustava. Tato bude muset být zdemontována a po zateplení střechy znovu provedena. Protože ochrana před bleskem musí vyhovovat platným předpisům, musí být stávající hromosvodný systém doplněn podle těchto předpisů tak, aby mohla být na toto zařízení provedená revize, která prokáže jeho funkčnost a spolehlivost. Projektová dokumentace je zpracována v souladu s předpisy a normami: 8

9 ČSN ed.2 Určení vnějších vlivů ed.2 Předpisy pro ochranu před úrazem el. proudem Výběr a stavba el. zařízení Všeobecné předpisy Výběr a stavba el. zařízení Uzemnění a ochranné vodiče EN Ochrana před bleskem - Část 1: Obecné principy EN Ochrana před bleskem - Část 2: Řízení rizika EN Ochrana před bleskem - Část 3: Hmotné škody na stavbách a nebezpečí života EN Ochrana před bleskem - Část 4: Elektrické a elektronické systémy ve stavbách Základní technické údaje Rozvodné soustavy 1PEN - 230V, 50Hz, TN-S 3PEN - 400V, 50Hz, TN-S Vnější vlivy Prostředí bylo určeno v protokolu o určení vnějších vlivů. Ochrana před úrazem el. proudem a druh uzemnění Je provedena podle ČSN ed.2 takto: Ochrana před nebezpečným dotykem živých částí: Je provedena izolací živých částí a kryty. V objektu budou do styku s el. zařízením přicházet laici, proto musí být minimální krytí el. instalace IP20. Ochrana před nebezpečným dotykem neživých částí: ZÁKLADNÍ: Ochrana je provedena samočinným odpojením od zdroje nadproudovými jisticími prvky. ZVÝŠENÁ: Doplňující pospojování kovových zařízení; proudovým chráničem. Technické řešení Druh a způsob uzemnění, hromosvod Hromosvod (bleskosvod) řeší ochranu před nebezpečným atmosférickým přepětím a úderem blesku. Vnější ochrana před bleskem (LPS) bude provedena podle ČSN EN oddáleným hromosvodem. Na základě analýzy rizik je budova zařazena do stupně ochrany LPS III. Při instalaci hromosvodu bude použita metoda mřížové soustavy a metoda ochranného úhlu. Nejmenší vypočtená vzdálenost jímače od chráněného zařízení je 0,45m. Pro tuto ochranu je navržena mřížová jímací soustava s 22-ti svody pro objekt. Jímací vedení bude provedeno vodičem Rd8Al na podpěrách a jímacími tyčemi. Svody budou provedeny jako přiznané na fasádě objektu vodičem Rd8Al a Rd8Al PVC, opatřeny zkušebními svorkami. 9

10 Uzemňovací soustava je stávající, společná pro elektrická zařízení i pro hromosvod. Je tvořena páskovými zemniči FeZn 4x30 uloženými v základovém pasu objektu. Soustava je vyvedena k hlavnímu rozvaděči RH, kde je zřízena hlavní ekvipotenciální přípojnice. Z této přípojnice se v rámci vnitřní instalace objektu ve smyslu ČSN ed.2 připojí vodičem CYA6zž rozvod ústředního vytápění a vzduchotechniky. Stávající zemnící soustava bude zrevidována, nové svody hromosvodu budou dle možností připojeny ke stávající zemnící soustavě, případně bude zemnící soustava posílena novými zemnícími tyčemi. Všechny spoje budou svorkovány, spoje v zemi se musí zalít asfaltem a obalit jutou, nebo chránit antikorozní páskou. Ochrana zemničů a vývody od společné uzemňovací soustavy nad terén budou provedeny dle ČSN čl. 542.N6. Maximální zemní odpor uzemňovací soustavy bude 10 Ω. Provozní podmínky 1. El. instalační práce musí být provedeny tak, aby odpovídaly platným elektrotechnickým předpisům a ČSN, a to za řízení pracovníků s kvalifikací podle ČSN EN a se zkouškou podle 7 vyhl. 50/1978 Sb., která opravňuje k samostatné činnosti na elektrických zařízeních. 2. Nutno respektovat vnější vlivy prostředí podle ČSN v jednotlivých prostorách. 3. Zajistit, aby do elektrického zařízení nezasahovaly nedovoleným způsobem osoby bez elektrotechnické kvalifikace a nekonaly v nich žádné práce ve smyslu ČSN EN , ČSN Před uvedením el. zařízení do provozu musí být vyhotovena výchozí revizní zpráva se zakreslením změn do projektu dle ČSN a ČSN Podle požadavků ČSN čl. 64, 65 trvale uložit revizní zprávu a úplnou technickou dokumentaci odpovídající skutečnému provedení elektrického zařízení tak, aby tyto doklady byly kdykoliv přístupny k nahlédnutí. Dále je nutné provádět pravidelné revize elektrických zařízení ve lhůtách stanovených v ČSN a řádu preventivní údržby organizace, případně směrnicemi výrobce, a to jen osobami s odbornou kvalifikací podle vyhlášky 50/1978 Sb. Poznámky na výkresech jsou součástí těchto technických podmínek. 10
