1 KMS Provozní návod C

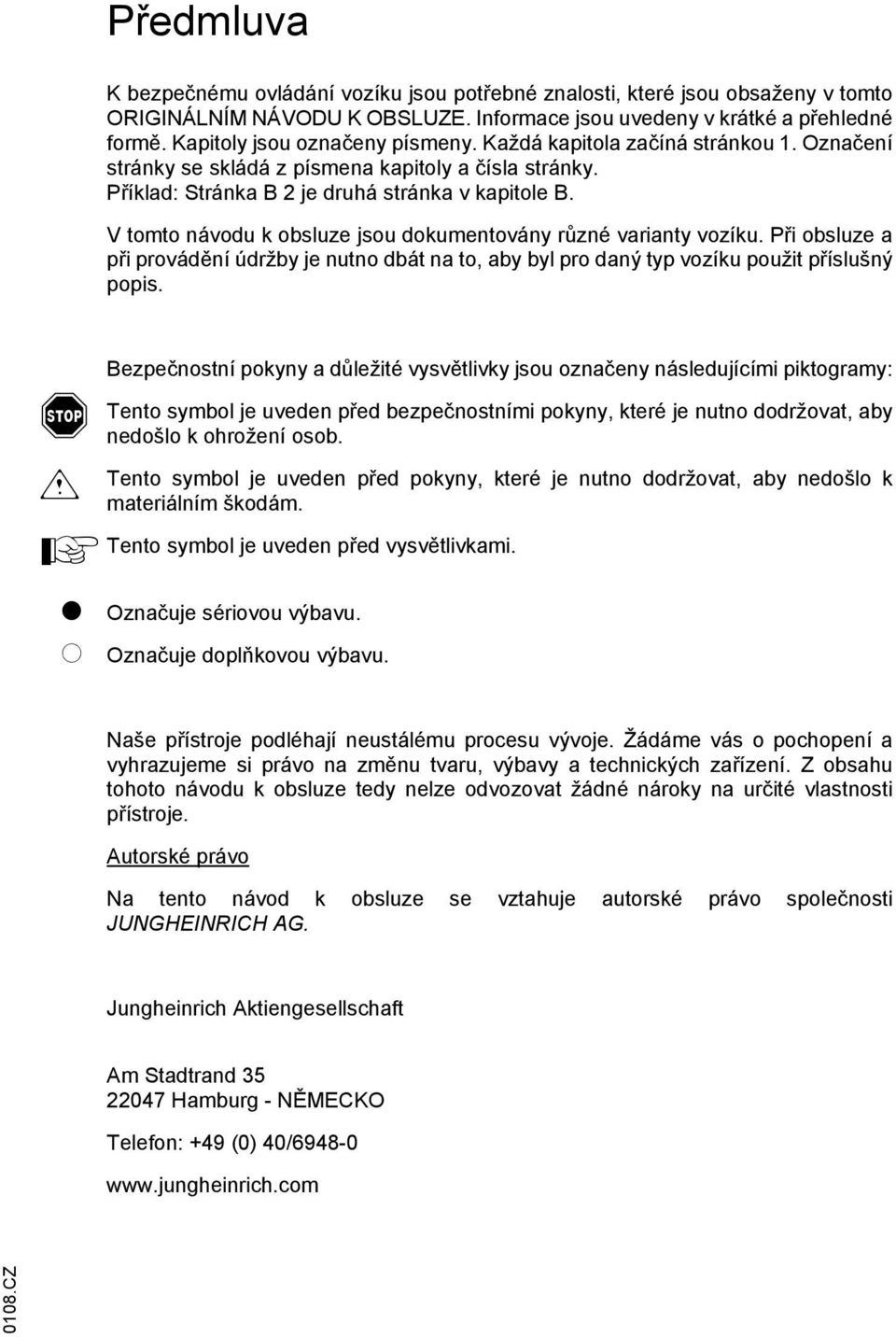

2 Předmluva K bezpečnému ovládání vozíku jsou potřebné znalosti, které jsou obsaženy v tomto ORIGINÁLNÍM NÁVODU K OBSLUZE. Informace jsou uvedeny v krátké a přehledné formě. Kapitoly jsou označeny písmeny. Každá kapitola začíná stránkou 1. Označení stránky se skládá z písmena kapitoly a čísla stránky. Příklad: Stránka B 2 je druhá stránka v kapitole B. V tomto návodu k obsluze jsou dokumentovány různé varianty vozíku. Při obsluze a při provádění údržby je nutno dbát na to, aby byl pro daný typ vozíku použit příslušný popis. f m A Bezpečnostní pokyny a důležité vysvětlivky jsou označeny následujícími piktogramy: Tento symbol je uveden před bezpečnostními pokyny, které je nutno dodržovat, aby nedošlo k ohrožení osob. Tento symbol je uveden před pokyny, které je nutno dodržovat, aby nedošlo k materiálním škodám. Tento symbol je uveden před vysvětlivkami. t o Označuje sériovou výbavu. Označuje doplňkovou výbavu. Naše přístroje podléhají neustálému procesu vývoje. Žádáme vás o pochopení a vyhrazujeme si právo na změnu tvaru, výbavy a technických zařízení. Z obsahu tohoto návodu k obsluze tedy nelze odvozovat žádné nároky na určité vlastnosti přístroje. Autorské právo Na tento návod k obsluze se vztahuje autorské právo společnosti JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NĚMECKO Telefon: +49 (0) 40/ CZ

3 0108.CZ

4 Obsah A B Použití odpovídající jeho určení...a1 Popis vozidla 1 Popis používání... B1 2 Konstrukční skupiny a popis funkcí... B2 2.1 Vozidlo... B3 3 Technická data standardního provedení... B4 3.1 Všeobecné technické údaje... B5 3.2 Provedení zvedací konstrukce... B7 3.3 EN-normy... B8 3.4 Popis používání... B8 4 Místa označení a typové štítky... B9 4.1 Typový štítek, vozidlo... B Nosnost... B10 C Doprava a první uvedení do provozu 1 Doprava... C1 2 Naložení jeřábem... C1 3 První uvedení do provozu... C2 3.1 První uvedení do provozu bez baterie... C2 3.2 První uvedení vozidla do provozu s demontovaným nebo sklopeným sloupkem... C2 4 Uvedení do provozu... C3 D Baterie - údržba, nabití, výměna 1 Bezpečnostní předpisy pro zacházení s bateriemi obsahující kyseliny... D1 2 Typy baterií... D1 3 Nabíjení baterie... D2 4 Vyjmutí a vložení baterie... D3 4.1 AVyjmutí a vložení pomocí vozíku pro přepravu baterie... D3 5 Baterie - zkontrolovat stav, hladinu kyseliny a hustotu kyseliny... D4 6 ukazatel vybití baterie... D4

5 E Obsluha 1 Bezpečnostní předpisy pro provoz vozidla... E1 2 Varianty pro uspořádání ovládacího pultu... E2 3 Popis ovládacích a signalizačních elementů... E4 3.1 Ovládací a signalizační elementy na ovládacím pultu... E4 3.2 Popis ovládacích a signalizačních elementů na displeji... E5 3.3 Symboly pro provozní stav vozidla... E6 4 Uvedení vozidla do provozu... E7 5 Práce s vozidlem... E8 5.1 Bezpečnostní pravidla provozu... E8 5.2 Jízda, řízení, brzdy... E9 5.3 Zdvihání - spouštění - mimo a uvnitř regálových uliček... E Diagonální jízda (současná jízda a zvedání).... E Komise a stohování... E Vozidlo odstavit v zabezpečeném stavu... E17 6 Pomoc pri poruchách... E Zařízení pro nouzové zastavení... E Nouzové spuštění kabiny řidiče... E Opuštění kabiny řidiče pomocí nouzového spouštěcího přístroje... E Pojistka uvolněných řetězů (potvrdit signál)... E Odpojení jízdy (o)... E Omezení zdvihu (o)... E Zajištění konce uličky (o)... E IF-nouzový provoz... E Vytažení vozidla z úzké uličky... E24

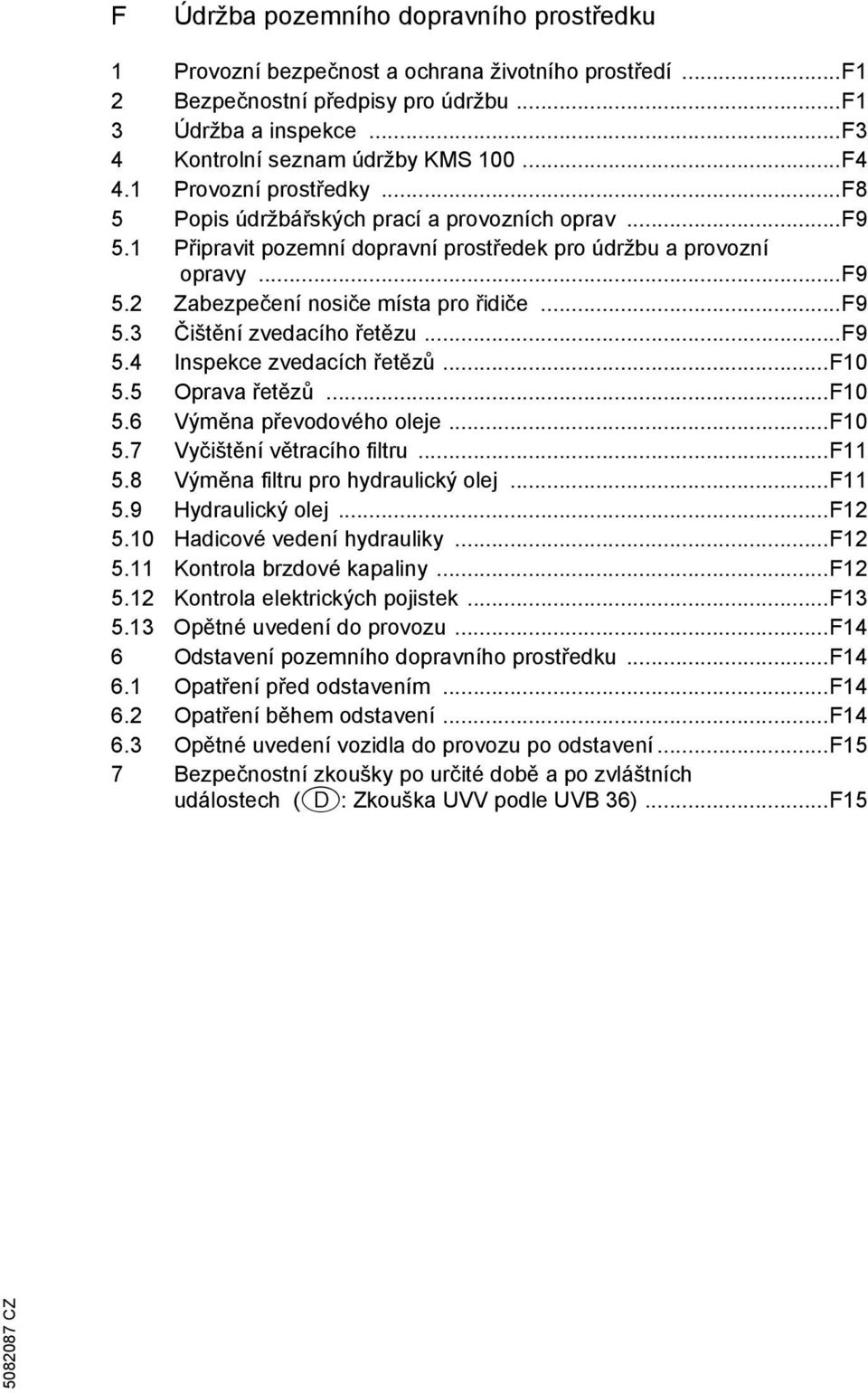

6 F Údržba pozemního dopravního prostředku 1 Provozní bezpečnost a ochrana životního prostředí...f1 2 Bezpečnostní předpisy pro údržbu...f1 3 Údržba a inspekce...f3 4 Kontrolní seznam údržby KMS F4 4.1 Provozní prostředky...f8 5 Popis údržbářských prací a provozních oprav...f9 5.1 Připravit pozemní dopravní prostředek pro údržbu a provozní opravy...f9 5.2 Zabezpečení nosiče místa pro řidiče...f9 5.3 Čištění zvedacího řetězu...f9 5.4 Inspekce zvedacích řetězů...f Oprava řetězů...f Výměna převodového oleje...f Vyčištění větracího filtru...f Výměna filtru pro hydraulický olej...f Hydraulický olej...f Hadicové vedení hydrauliky...f Kontrola brzdové kapaliny...f Kontrola elektrických pojistek...f Opětné uvedení do provozu...f14 6 Odstavení pozemního dopravního prostředku...f Opatření před odstavením...f Opatření během odstavení...f Opětné uvedení vozidla do provozu po odstavení...f15 7 Bezpečnostní zkoušky po určité době a po zvláštních událostech (D: Zkouška UVV podle UVB 36)...F15

7

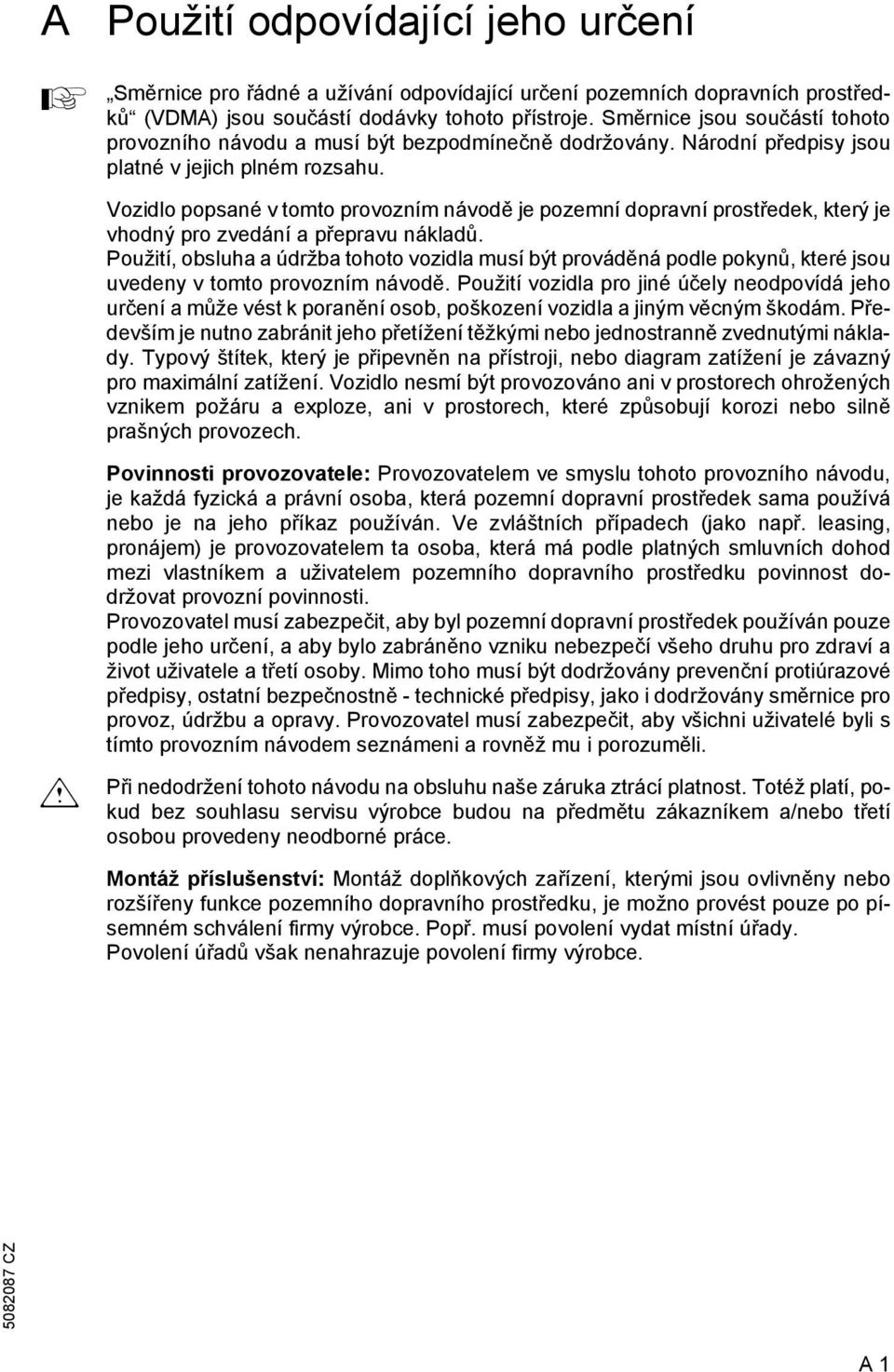

8 A A Použití odpovídající jeho určení Směrnice pro řádné a užívání odpovídající určení pozemních dopravních prostředků (VDMA) jsou součástí dodávky tohoto přístroje. Směrnice jsou součástí tohoto provozního návodu a musí být bezpodmínečně dodržovány. Národní předpisy jsou platné v jejich plném rozsahu. Vozidlo popsané v tomto provozním návodě je pozemní dopravní prostředek, který je vhodný pro zvedání a přepravu nákladů. Použití, obsluha a údržba tohoto vozidla musí být prováděná podle pokynů, které jsou uvedeny v tomto provozním návodě. Použití vozidla pro jiné účely neodpovídá jeho určení a může vést k poranění osob, poškození vozidla a jiným věcným škodám. Především je nutno zabránit jeho přetížení těžkými nebo jednostranně zvednutými náklady. Typový štítek, který je připevněn na přístroji, nebo diagram zatížení je závazný pro maximální zatížení. Vozidlo nesmí být provozováno ani v prostorech ohrožených vznikem požáru a exploze, ani v prostorech, které způsobují korozi nebo silně prašných provozech. m Povinnosti provozovatele: Provozovatelem ve smyslu tohoto provozního návodu, je každá fyzická a právní osoba, která pozemní dopravní prostředek sama používá nebo je na jeho příkaz používán. Ve zvláštních případech (jako např. leasing, pronájem) je provozovatelem ta osoba, která má podle platných smluvních dohod mezi vlastníkem a uživatelem pozemního dopravního prostředku povinnost dodržovat provozní povinnosti. Provozovatel musí zabezpečit, aby byl pozemní dopravní prostředek používán pouze podle jeho určení, a aby bylo zabráněno vzniku nebezpečí všeho druhu pro zdraví a život uživatele a třetí osoby. Mimo toho musí být dodržovány prevenční protiúrazové předpisy, ostatní bezpečnostně - technické předpisy, jako i dodržovány směrnice pro provoz, údržbu a opravy. Provozovatel musí zabezpečit, aby všichni uživatelé byli s tímto provozním návodem seznámeni a rovněž mu i porozuměli. Při nedodržení tohoto návodu na obsluhu naše záruka ztrácí platnost. Totéž platí, pokud bez souhlasu servisu výrobce budou na předmětu zákazníkem a/nebo třetí osobou provedeny neodborné práce. Montáž příslušenství: Montáž doplňkových zařízení, kterými jsou ovlivněny nebo rozšířeny funkce pozemního dopravního prostředku, je možno provést pouze po písemném schválení firmy výrobce. Popř. musí povolení vydat místní úřady. Povolení úřadů však nenahrazuje povolení firmy výrobce. A 1

9 A 2

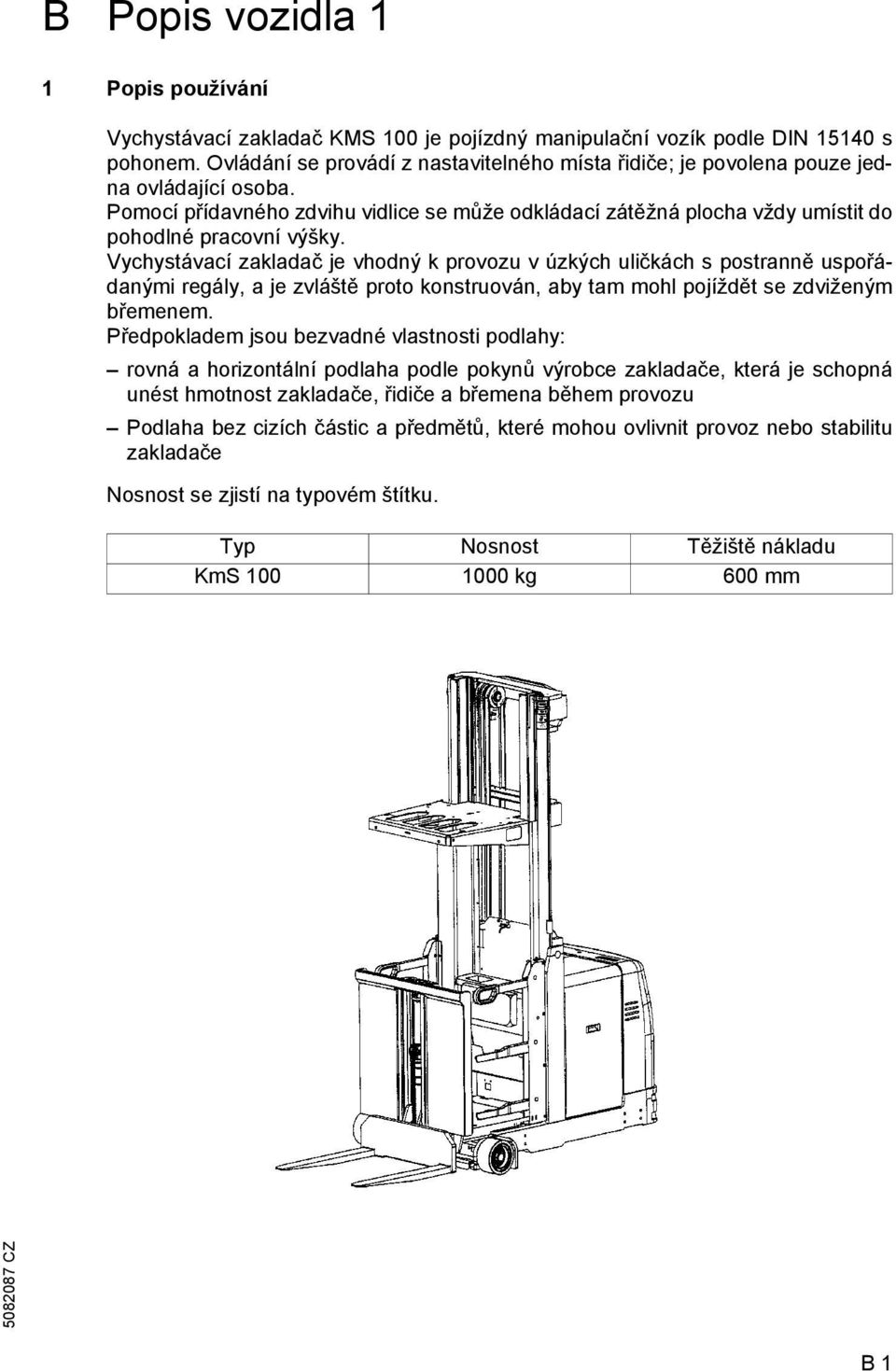

10 B Popis vozidla 1 1 Popis používání Vychystávací zakladač KMS 100 je pojízdný manipulační vozík podle DIN s pohonem. Ovládání se provádí z nastavitelného místa řidiče; je povolena pouze jedna ovládající osoba. Pomocí přídavného zdvihu vidlice se může odkládací zátěžná plocha vždy umístit do pohodlné pracovní výšky. Vychystávací zakladač je vhodný k provozu v úzkých uličkách s postranně uspořádanými regály, a je zvláště proto konstruován, aby tam mohl pojíždět se zdviženým břemenem. Předpokladem jsou bezvadné vlastnosti podlahy: rovná a horizontální podlaha podle pokynů výrobce zakladače, která je schopná unést hmotnost zakladače, řidiče a břemena během provozu Podlaha bez cizích částic a předmětů, které mohou ovlivnit provoz nebo stabilitu zakladače Nosnost se zjistí na typovém štítku. Typ Nosnost Těžiště nákladu KmS kg 600 mm B 1

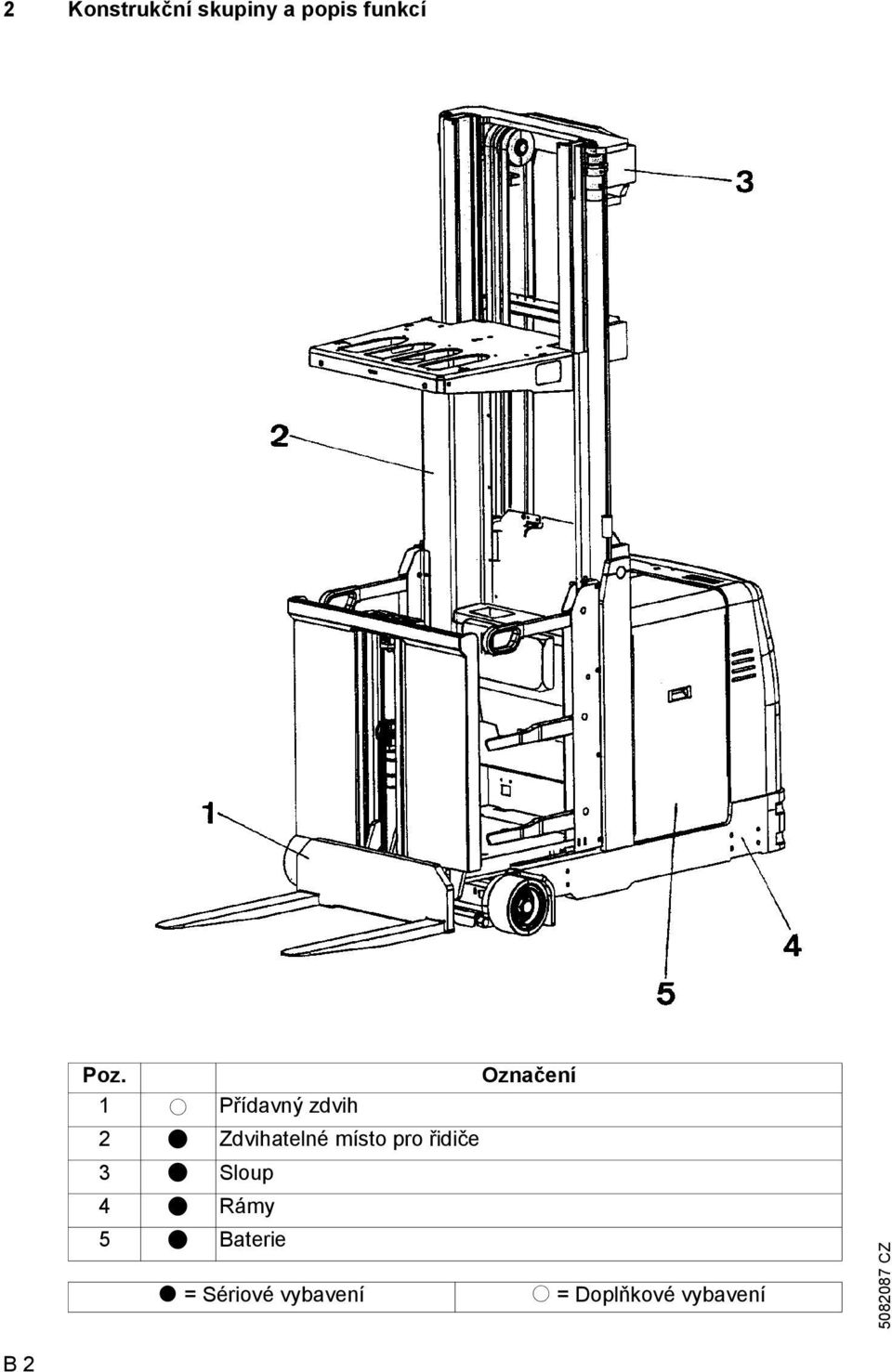

11 2 Konstrukční skupiny a popis funkcí Poz. Označení 1 o Přídavný zdvih 2 t Zdvihatelné místo pro řidiče 3 t Sloup 4 t Rámy 5 t Baterie t = Sériové vybavení o = Doplňkové vybavení B 2

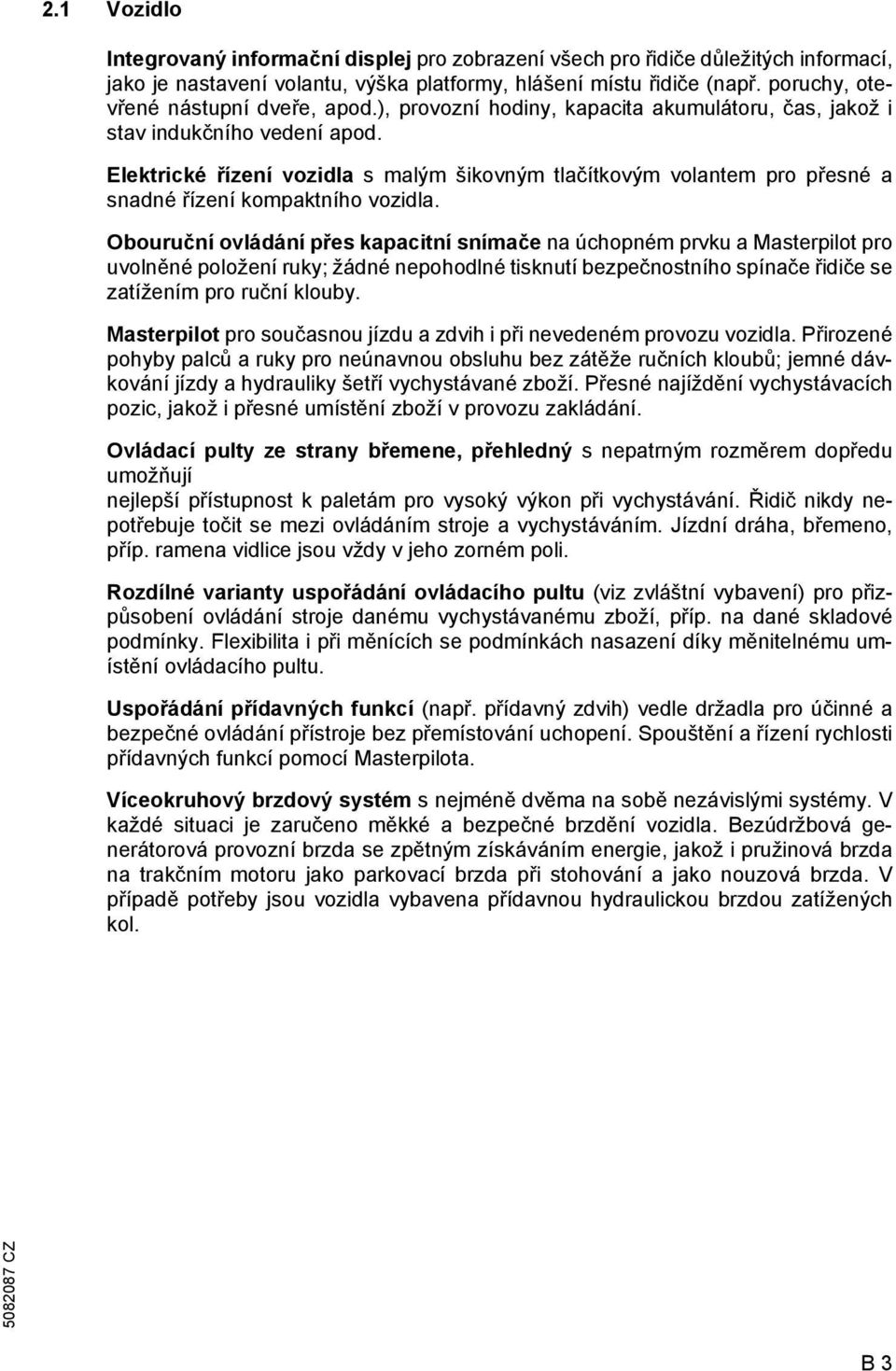

12 2.1 Vozidlo Integrovaný informační displej pro zobrazení všech pro řidiče důležitých informací, jako je nastavení volantu, výška platformy, hlášení místu řidiče (např. poruchy, otevřené nástupní dveře, apod.), provozní hodiny, kapacita akumulátoru, čas, jakož i stav indukčního vedení apod. Elektrické řízení vozidla s malým šikovným tlačítkovým volantem pro přesné a snadné řízení kompaktního vozidla. Obouruční ovládání přes kapacitní snímače na úchopném prvku a Masterpilot pro uvolněné položení ruky; žádné nepohodlné tisknutí bezpečnostního spínače řidiče se zatížením pro ruční klouby. Masterpilot pro současnou jízdu a zdvih i při nevedeném provozu vozidla. Přirozené pohyby palců a ruky pro neúnavnou obsluhu bez zátěže ručních kloubů; jemné dávkování jízdy a hydrauliky šetří vychystávané zboží. Přesné najíždění vychystávacích pozic, jakož i přesné umístění zboží v provozu zakládání. Ovládací pulty ze strany břemene, přehledný s nepatrným rozměrem dopředu umožňují nejlepší přístupnost k paletám pro vysoký výkon při vychystávání. Řidič nikdy nepotřebuje točit se mezi ovládáním stroje a vychystáváním. Jízdní dráha, břemeno, příp. ramena vidlice jsou vždy v jeho zorném poli. Rozdílné varianty uspořádání ovládacího pultu (viz zvláštní vybavení) pro přizpůsobení ovládání stroje danému vychystávanému zboží, příp. na dané skladové podmínky. Flexibilita i při měnících se podmínkách nasazení díky měnitelnému umístění ovládacího pultu. Uspořádání přídavných funkcí (např. přídavný zdvih) vedle držadla pro účinné a bezpečné ovládání přístroje bez přemístování uchopení. Spouštění a řízení rychlosti přídavných funkcí pomocí Masterpilota. Víceokruhový brzdový systém s nejméně dvěma na sobě nezávislými systémy. V každé situaci je zaručeno měkké a bezpečné brzdění vozidla. Bezúdržbová generátorová provozní brzda se zpětným získáváním energie, jakož i pružinová brzda na trakčním motoru jako parkovací brzda při stohování a jako nouzová brzda. V případě potřeby jsou vozidla vybavena přídavnou hydraulickou brzdou zatížených kol. B 3

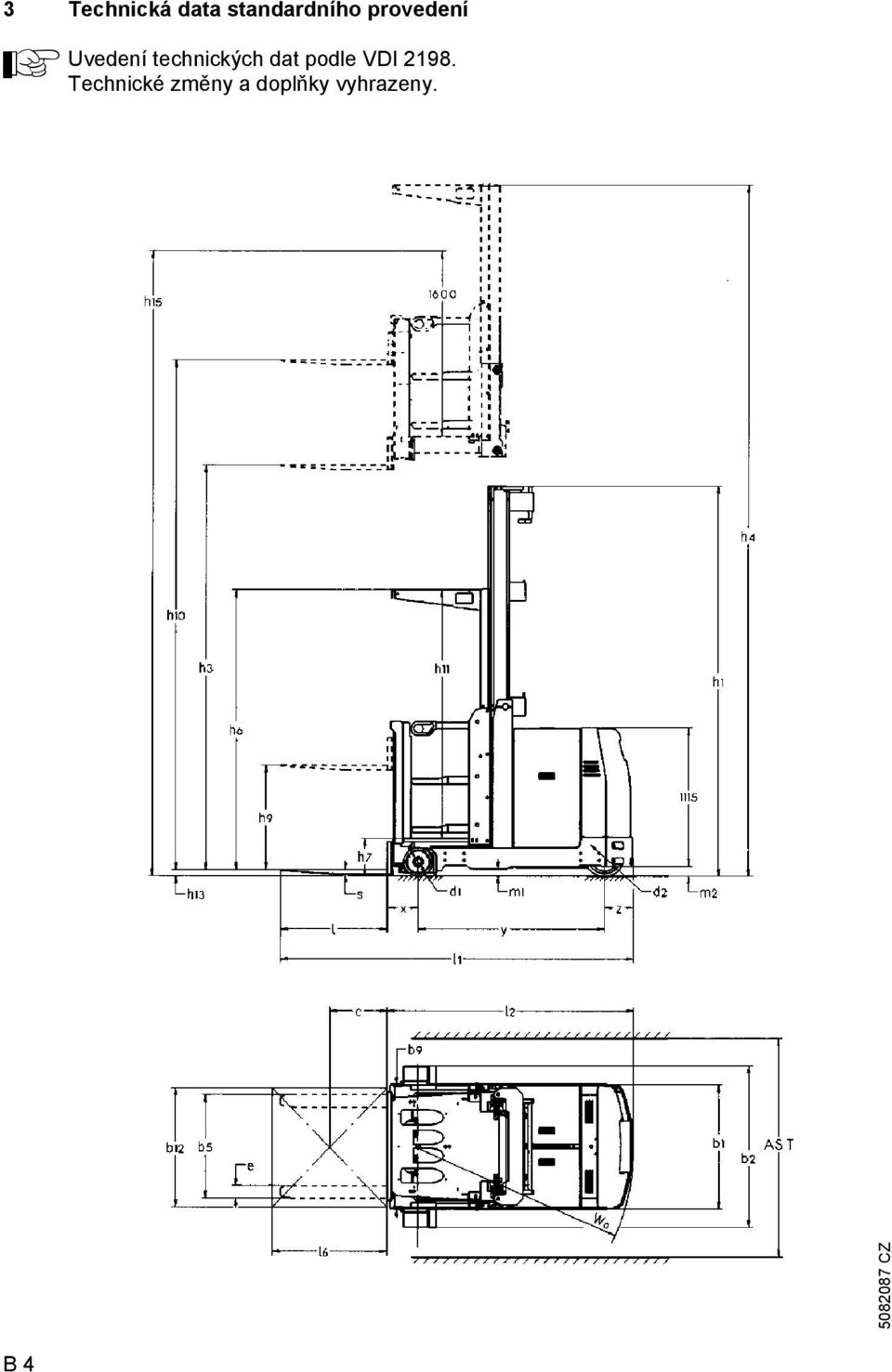

13 3 Technická data standardního provedení A Uvedení technických dat podle VDI Technické změny a doplňky vyhrazeny. B 4

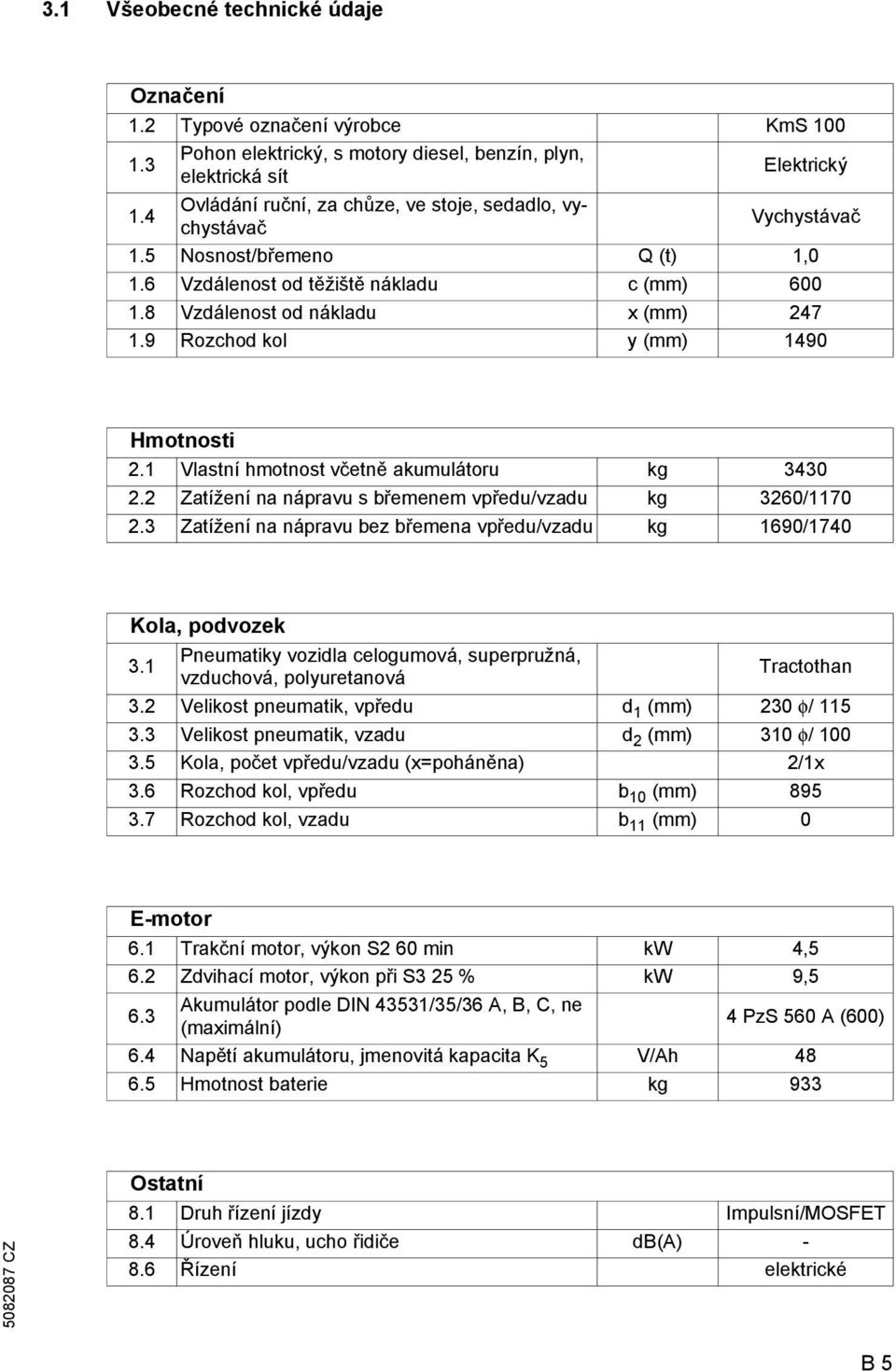

14 3.1 Všeobecné technické údaje Označení 1.2 Typové označení výrobce KmS Pohon elektrický, s motory diesel, benzín, plyn, elektrická sít Elektrický 1.4 Ovládání ruční, za chůze, ve stoje, sedadlo, vychystávač Vychystávač 1.5 Nosnost/břemeno Q (t) 1,0 1.6 Vzdálenost od těžiště nákladu c (mm) Vzdálenost od nákladu x (mm) Rozchod kol y (mm) 1490 Hmotnosti 2.1 Vlastní hmotnost včetně akumulátoru kg Zatížení na nápravu s břemenem vpředu/vzadu kg 3260/ Zatížení na nápravu bez břemena vpředu/vzadu kg 1690/1740 Kola, podvozek 3.1 Pneumatiky vozidla celogumová, superpružná, vzduchová, polyuretanová Tractothan 3.2 Velikost pneumatik, vpředu d 1 (mm) 230 φ/ Velikost pneumatik, vzadu d 2 (mm) 310 φ/ Kola, počet vpředu/vzadu (x=poháněna) 2/1x 3.6 Rozchod kol, vpředu b 10 (mm) Rozchod kol, vzadu b 11 (mm) 0 E-motor 6.1 Trakční motor, výkon S2 60 min kw 4,5 6.2 Zdvihací motor, výkon při S3 25 % kw 9,5 6.3 Akumulátor podle DIN 43531/35/36 A, B, C, ne (maximální) 4 PzS 560 A (600) 6.4 Napětí akumulátoru, jmenovitá kapacita K 5 V/Ah Hmotnost baterie kg 933 Ostatní 8.1 Druh řízení jízdy Impulsní/MOSFET 8.4 Úroveň hluku, ucho řidiče db(a) Řízení elektrické B 5

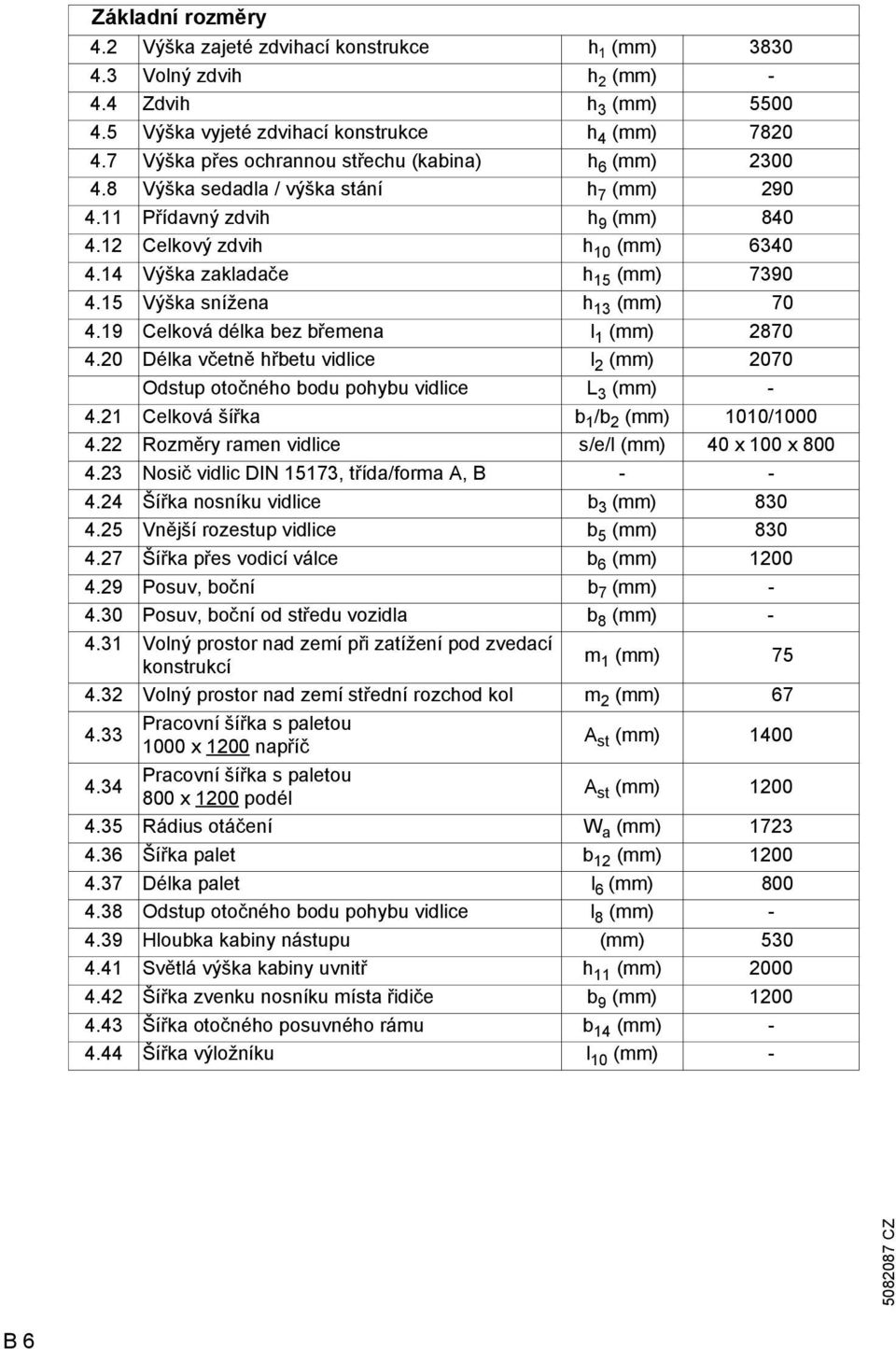

15 Základní rozměry 4.2 Výška zajeté zdvihací konstrukce h 1 (mm) Volný zdvih h 2 (mm) Zdvih h 3 (mm) Výška vyjeté zdvihací konstrukce h 4 (mm) Výška přes ochrannou střechu (kabina) h 6 (mm) Výška sedadla / výška stání h 7 (mm) Přídavný zdvih h 9 (mm) Celkový zdvih h 10 (mm) Výška zakladače h 15 (mm) Výška snížena h 13 (mm) Celková délka bez břemena l 1 (mm) Délka včetně hřbetu vidlice l 2 (mm) 2070 Odstup otočného bodu pohybu vidlice L 3 (mm) Celková šířka b 1 /b 2 (mm) 1010/ Rozměry ramen vidlice s/e/l (mm) 40 x 100 x Nosič vidlic DIN 15173, třída/forma A, B Šířka nosníku vidlice b 3 (mm) Vnější rozestup vidlice b 5 (mm) Šířka přes vodicí válce b 6 (mm) Posuv, boční b 7 (mm) Posuv, boční od středu vozidla b 8 (mm) Volný prostor nad zemí při zatížení pod zvedací konstrukcí m 1 (mm) Volný prostor nad zemí střední rozchod kol m 2 (mm) Pracovní šířka s paletou 1000 x 1200 napříč A st (mm) Pracovní šířka s paletou 800 x 1200 podél A st (mm) Rádius otáčení W a (mm) Šířka palet b 12 (mm) Délka palet l 6 (mm) Odstup otočného bodu pohybu vidlice l 8 (mm) Hloubka kabiny nástupu (mm) Světlá výška kabiny uvnitř h 11 (mm) Šířka zvenku nosníku místa řidiče b 9 (mm) Šířka otočného posuvného rámu b 14 (mm) Šířka výložníku l 10 (mm) - B 6

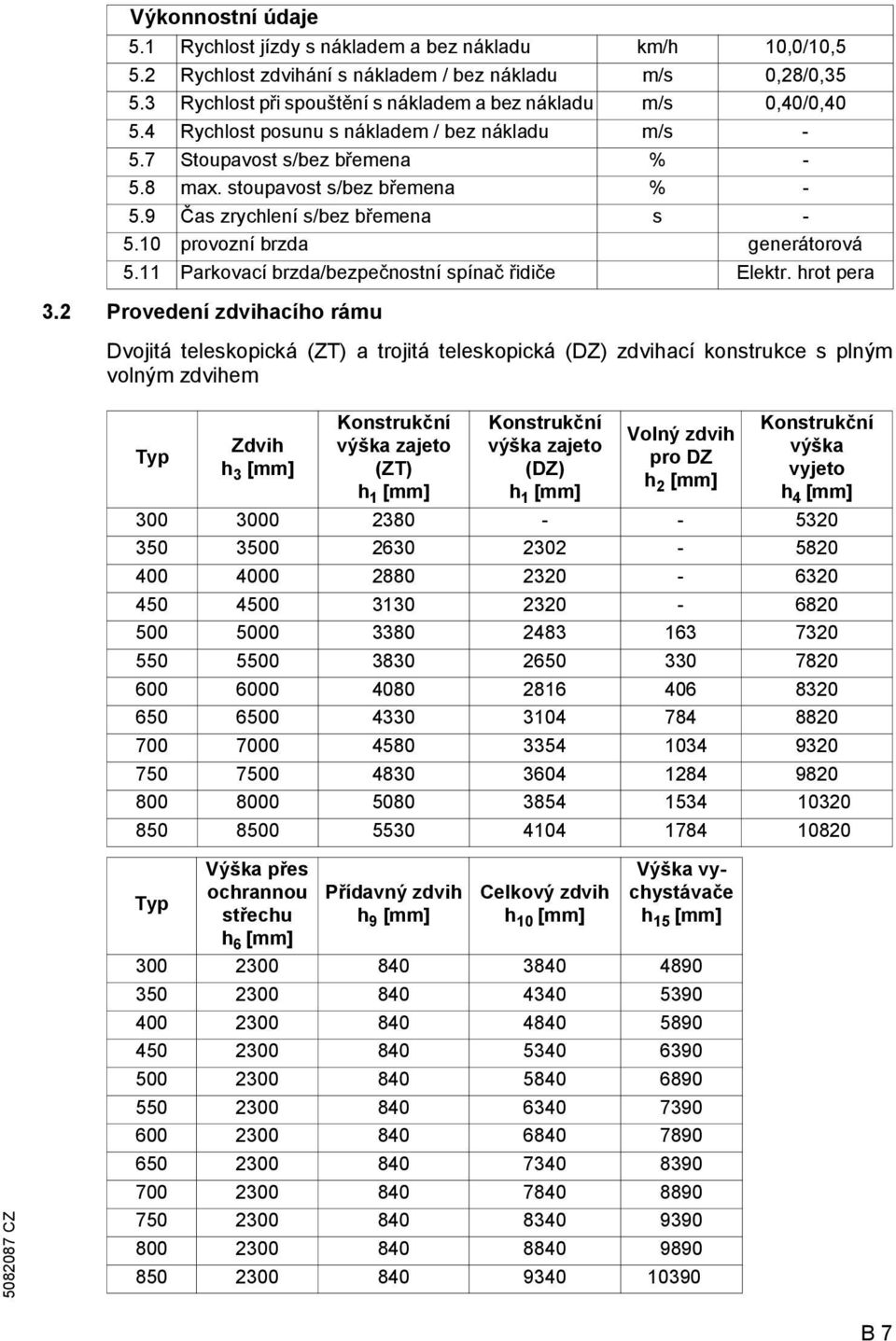

16 Výkonnostní údaje 5.1 Rychlost jízdy s nákladem a bez nákladu km/h 10,0/10,5 5.2 Rychlost zdvihání s nákladem / bez nákladu m/s 0,28/0, Rychlost při spouštění s nákladem a bez nákladu m/s 0,40/0, Rychlost posunu s nákladem / bez nákladu m/s Stoupavost s/bez břemena % max. stoupavost s/bez břemena % Čas zrychlení s/bez břemena s provozní brzda generátorová 5.11 Parkovací brzda/bezpečnostní spínač řidiče Elektr. hrot pera 3.2 Provedení zdvihacího rámu Dvojitá teleskopická (ZT) a trojitá teleskopická (DZ) zdvihací konstrukce s plným volným zdvihem Typ Zdvih h 3 [mm] Konstrukční výška zajeto (ZT) h 1 [mm] Konstrukční výška zajeto (DZ) h 1 [mm] Volný zdvih pro DZ h 2 [mm] Konstrukční výška vyjeto h 4 [mm] Typ Výška přes ochrannou střechu h 6 [mm] Přídavný zdvih h 9 [mm] Celkový zdvih h 10 [mm] Výška vychystávače h 15 [mm] B 7

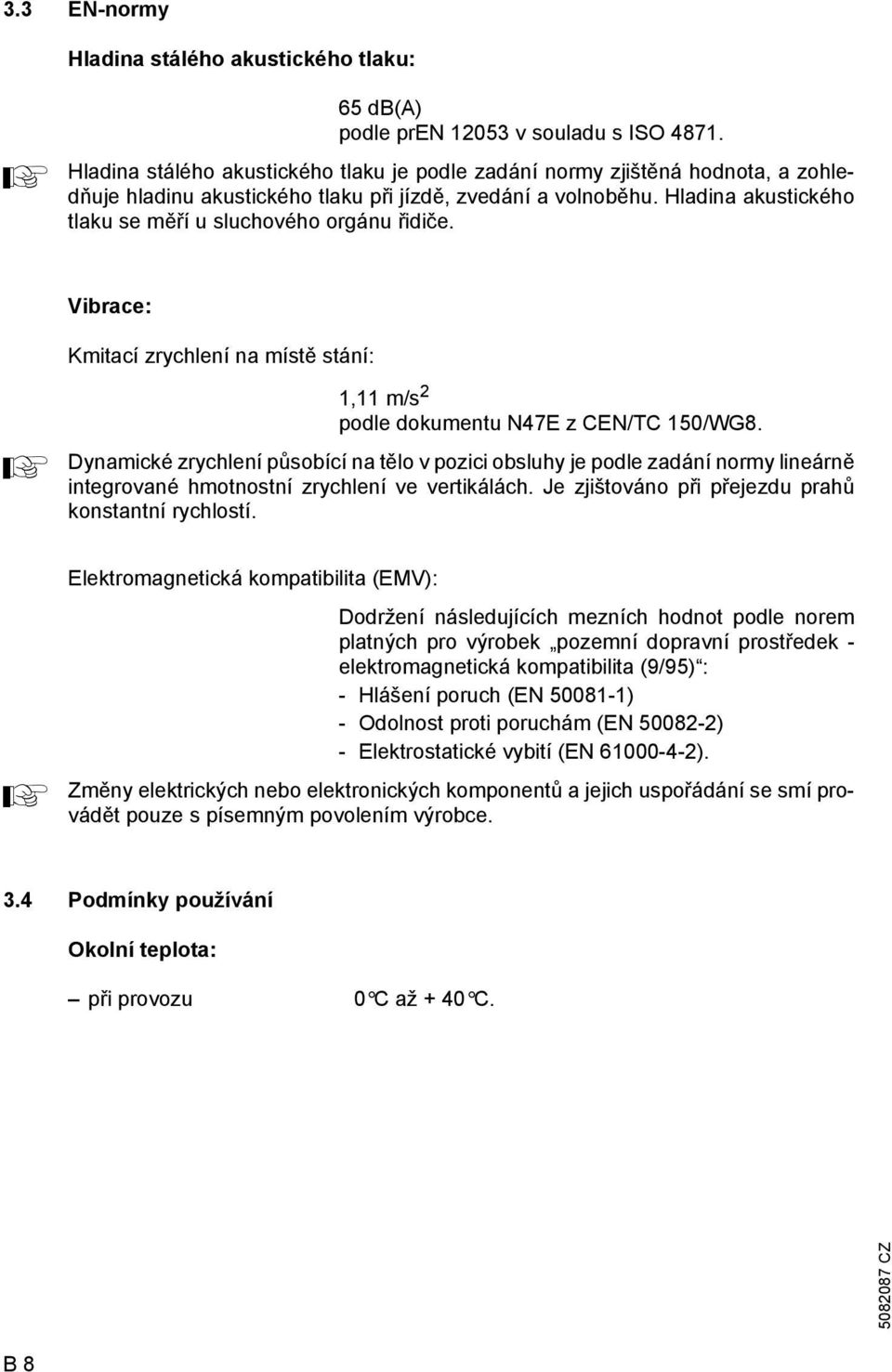

17 3.3 EN-normy Hladina stálého akustického tlaku: A 65 db(a) podle pren v souladu s ISO Hladina stálého akustického tlaku je podle zadání normy zjištěná hodnota, a zohledňuje hladinu akustického tlaku při jízdě, zvedání a volnoběhu. Hladina akustického tlaku se měří u sluchového orgánu řidiče. Vibrace: A Kmitací zrychlení na místě stání: 1,11 m/s 2 podle dokumentu N47E z CEN/TC 150/WG8. Dynamické zrychlení působící na tělo v pozici obsluhy je podle zadání normy lineárně integrované hmotnostní zrychlení ve vertikálách. Je zjištováno při přejezdu prahů konstantní rychlostí. A Elektromagnetická kompatibilita (EMV): Dodržení následujících mezních hodnot podle norem platných pro výrobek pozemní dopravní prostředek - elektromagnetická kompatibilita (9/95) : - Hlášení poruch (EN ) - Odolnost proti poruchám (EN ) - Elektrostatické vybití (EN ). Změny elektrických nebo elektronických komponentů a jejich uspořádání se smí provádět pouze s písemným povolením výrobce. 3.4 Podmínky používání Okolní teplota: při provozu 0 C až + 40 C. B 8

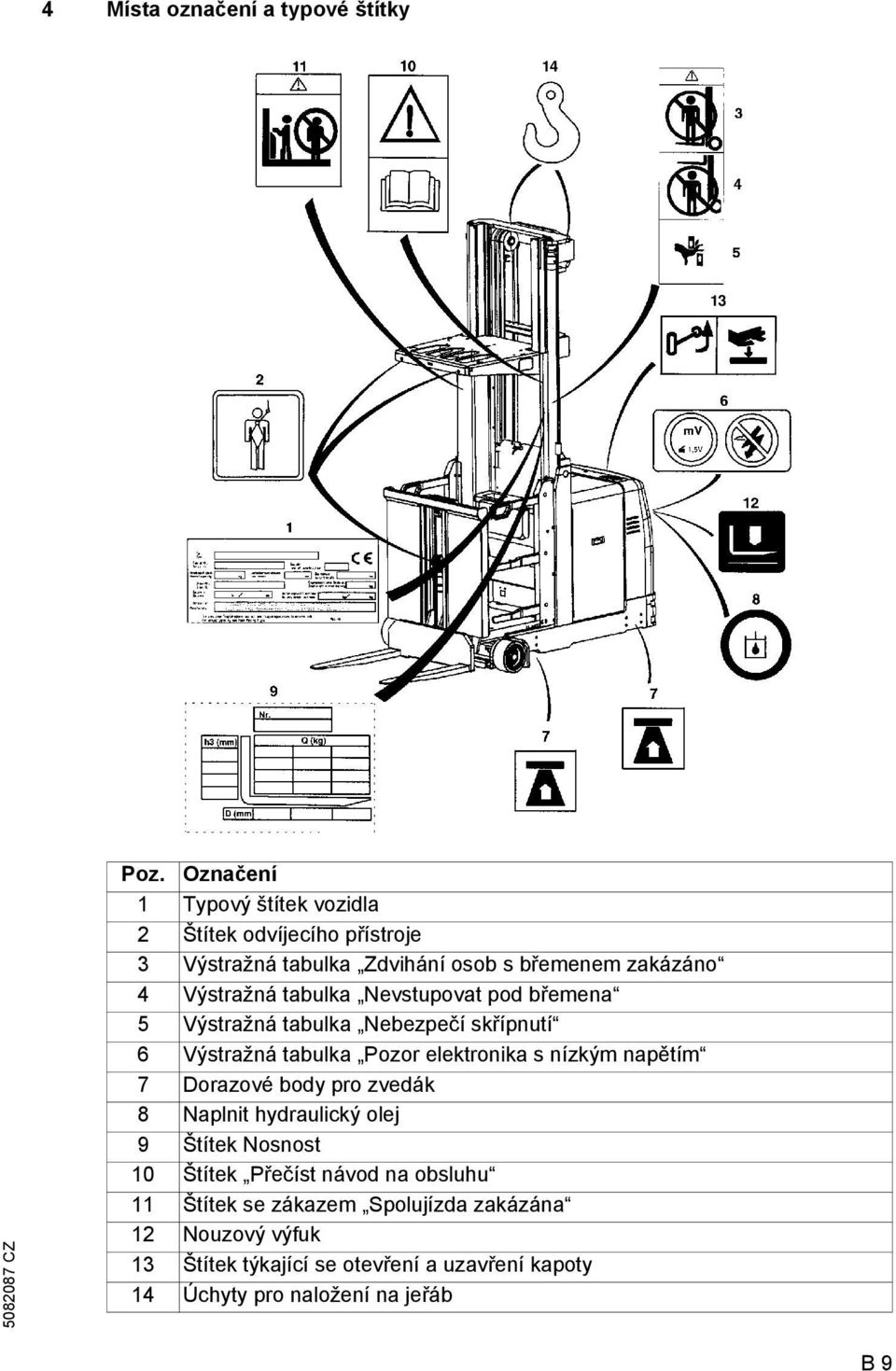

18 4 Místa označení a typové štítky Poz. Označení 1 Typový štítek vozidla 2 Štítek odvíjecího přístroje 3 Výstražná tabulka Zdvihání osob s břemenem zakázáno 4 Výstražná tabulka Nevstupovat pod břemena 5 Výstražná tabulka Nebezpečí skřípnutí 6 Výstražná tabulka Pozor elektronika s nízkým napětím 7 Dorazové body pro zvedák 8 Naplnit hydraulický olej 9 Štítek Nosnost 10 Štítek Přečíst návod na obsluhu 11 Štítek se zákazem Spolujízda zakázána 12 Nouzový výfuk 13 Štítek týkající se otevření a uzavření kapoty 14 Úchyty pro naložení na jeřáb B 9

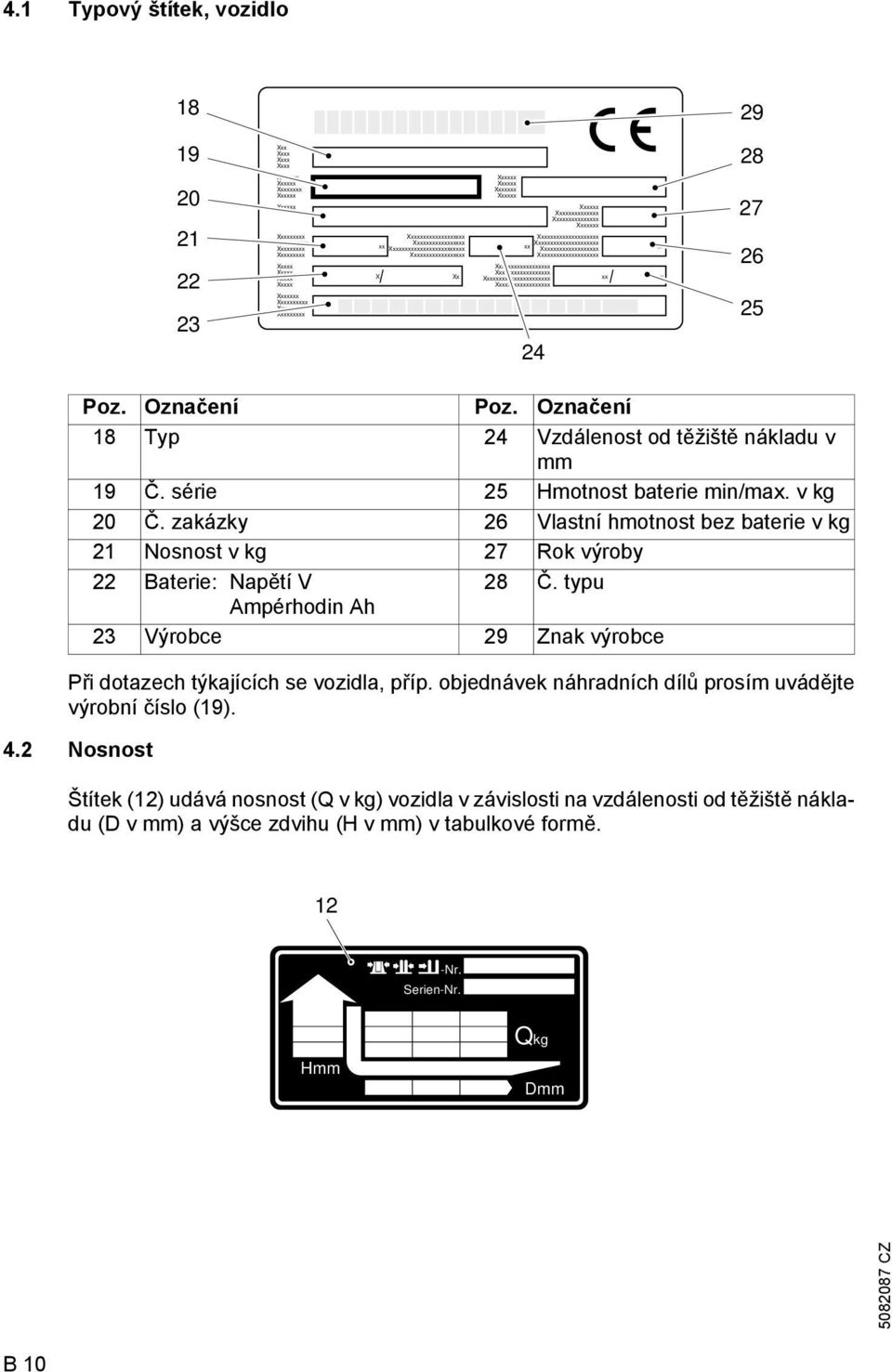

19 4.1 Typový štítek, vozidlo Xxx Xxxx Xxxx Xxxx Xxxxxxx Xxxxxx Xxxxxxxx Xxxxxx Xxxxxx Xxxxxxxxx Xxxxxxxxxx Xxxxxxxxx Xxxxxxxxx Xxxxx Xxxxx Xxxxx Xxxxx Xxxxxxx Xxxxxxxxxx Xxxxxx Xxxxxxxxx Xxxxxx Xxxxxx Xxxxxxx Xxxxxx Xxxxxx Xxxxxxxxxxxxxx Xxxxxxxxxxxxxxx Xxxxxxx Xxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxx xx Xxxxxxxxxxxxxxxxxxxxxxxxx xx Xxxxxxxxxxxxxxxxxxx xx Xxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx X Xx Xxxxxxxxxxxxxxxxxxxxxx xx xx Xxxxxxxxxxxxxxxxxx Poz. Označení Poz. Označení 18 Typ 24 Vzdálenost od těžiště nákladu v mm 19 Č. série 25 Hmotnost baterie min/max. v kg 20 Č. zakázky 26 Vlastní hmotnost bez baterie v kg 21 Nosnost v kg 27 Rok výroby 22 Baterie: Napětí V 28 Č. typu Ampérhodin Ah 23 Výrobce 29 Znak výrobce Při dotazech týkajících se vozidla, příp. objednávek náhradních dílů prosím uvádějte výrobní číslo (19). 4.2 Nosnost Štítek (12) udává nosnost (Q v kg) vozidla v závislosti na vzdálenosti od těžiště nákladu (D v mm) a výšce zdvihu (H v mm) v tabulkové formě. 12 -Nr. Serien-Nr. Hmm Qkg Dmm B 10

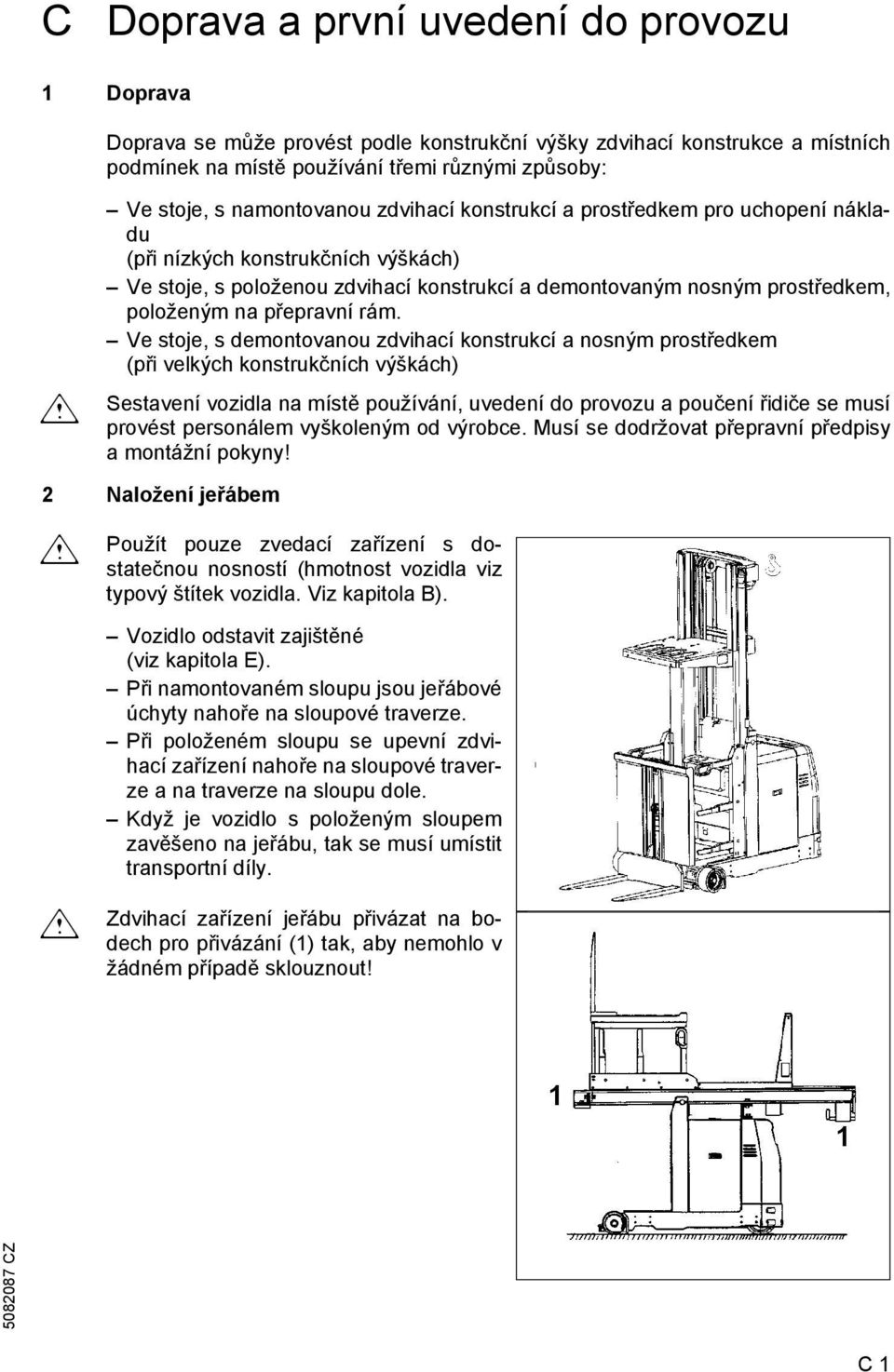

20 C Doprava a první uvedení do provozu 1 Doprava Doprava se může provést podle konstrukční výšky zdvihací konstrukce a místních podmínek na místě používání třemi různými způsoby: m Ve stoje, s namontovanou zdvihací konstrukcí a prostředkem pro uchopení nákladu (při nízkých konstrukčních výškách) Ve stoje, s položenou zdvihací konstrukcí a demontovaným nosným prostředkem, položeným na přepravní rám. Ve stoje, s demontovanou zdvihací konstrukcí a nosným prostředkem (při velkých konstrukčních výškách) Sestavení vozidla na místě používání, uvedení do provozu a poučení řidiče se musí provést personálem vyškoleným od výrobce. Musí se dodržovat přepravní předpisy a montážní pokyny! 2 Naložení jeřábem m Použít pouze zvedací zařízení s dostatečnou nosností (hmotnost vozidla viz typový štítek vozidla. Viz kapitola B). m Vozidlo odstavit zajištěné (viz kapitola E). Při namontovaném sloupu jsou jeřábové úchyty nahoře na sloupové traverze. Při položeném sloupu se upevní zdvihací zařízení nahoře na sloupové traverze a na traverze na sloupu dole. Když je vozidlo s položeným sloupem zavěšeno na jeřábu, tak se musí umístit transportní díly. Zdvihací zařízení jeřábu přivázat na bodech pro přivázání (1) tak, aby nemohlo v žádném případě sklouznout! 1 1 C 1

21 3 První uvedení do provozu 3.1 První uvedení do provozu bez akumulátoru m A Tento druh provozu je zakázán na svazích a ve stoupáních (žádná brzda). Když bude vozidlo v provozu bez akumulátoru, musí se před uváděním do provozu uvolnit brzda zatížených kol. f Odšroubovat ochrannou čepičku (5) na odvzdušňovacím ventilu. Hadici (4) nasunout na odvzdušňovací hrdlo a druhý konec hadice zasunout do nádoby s brzdovou kapalinou (3) položenou výše. Brzdová kapalina je pod tlakem. Nebezpečí úrazu poleptáním A m Otevřít odvzdušňovací ventil (6) a ponechat vytékat brzdovou kapalinu do nádoby s brzdovou kapalinou. Uzavřít odvzdušňovací ventil a nádobu s brzdovou kapalinou. Funkčnost brzdného systému se obnoví po usazení akumulátoru a po opakovaném stisknutí nožního spínače. Přezkoušet zpoždění brzdy. Tyto práce smí provádět pouze montéři od výrobce. 3.2 První uvedení do provozu při vymontovaném nebo položeném sloupu Když bylo vozidlo kvůli velké konstrukční výšce dodáno s vymontovaným nebo položeným sloupem, musí se sloup namontovat školeným montérem. Uvolnit ložisko zdvihacího sloupu (7), když je sloup položen (neodšroubovávat). Postavit svisle konstrukci zdvihacího sloupu vhodným zdvihacím zařízením. Přiložit vyrovnávací plechy, pokud jsou k dispozici, sloup a ložisko zdvihacího sloupu přišroubovat napevno. C 2

22 4 Uvedení do provozu m Pojíždět vozidlem pouze na proud z akumulátoru! Usměrněný střídavý proud poškozuje elektronické součástky. Kabelové připojení k akumulátoru (vlečný kabel) musí být kratší než 6 m. Aby bylo možno uvést vozidlo po dodání, resp. po transportu do provozu, musí být provedeny následující práce: m Příp. vložit a nabít akumulátor (viz kapitola D, odstavce 4 a 5). Vozidlo uvést do provozu tak, jak bylo předepsáno (viz kapitola E, odstavec 3). Před uváděním vozidla do provozu se musí zkontrolovat přítomnost pojistky proti překocení (1). Veškerá bezpečnostní zařízení se musí přezkoušet, zda jsou přítomná a fungují. 1 1 C 3

23 C 4

24 D Akumulátor - údržba, nabití, výměna 1 Bezpečnostní pokyny pro zacházení s akumulátory obsahujícími kyselinu Před prováděním veškerých prací na akumulátorech, musí být vozidlo bezpečně odstaveno (viz kapitolu E). Personál údržby: Nabíjení, údržbu a výměnu akumulátorů smí provádět pouze personál, který byl k tomu vyškolen. Při provádění těchto prací, musí být dodržovány tyto provozní pokyny a předpisy výrobce akumulátorů a nabíjecích stanic. Protipožární opatření: Při manipulaci s akumulátory je zakázáno kouření a nesmí být používán otevřený oheň. V prostoru odstaveného vozidla, u kterého má být provedeno nabití, se nesmí ve vzdálenosti minimálně 2 m nacházet žádné hořlavé materiály a jiskřící provozní prostředky. Prostor musí být větrán. Připravit ochranné protipožární prostředky. Údržba akumulátoru: Víčka článků akumulátoru musí být udržovány suché a čisté. Svorky a kabelová oka musí být čistá, s tenkou vrstvou tuku pro mazání pólů a pevně přišroubována. m f Likvidace akumulátoru: Při odstranění akumulátorů musí být dodržovány národní předpisy pro ochranu životního prostředí a zákony o odpadech. V každém případě musí být dodržovány pokyny výrobce pro likvidaci. Před uzavřením krytu akumulátoru se přesvědčit o tom, že kabel akumulátoru nemůže být poškozen. Akumulátory obsahují rozpuštěnou kyselinu, která je jedovatá a leptavá. Z tohoto důvodu musí být při všech pracích na akumulátorech používán ochranný oděv a ochranné brýle. V každém případě zabránit kontaktu s kyselinou akumulátoru. Pokud dojde i přesto ke kontaktu kyseliny s oděvy, pokožkou nebo se zrakovými orgány, musí se zasažené partie okamžitě oplachovat dostatečným množstvím čisté vody. Při kontaktu kyseliny s pokožkou a zrakovými orgány musí být přivolán lékař. Rozlitou kyselinu akumulátoru okamžitě neutralizovat. 2 Typy akumulátorů Podle typu je vychystávací vozík osazen různými typy akumulátorů. Všechny typy akumulátorů odpovídají DIN A. V následující tabulce jsou spolu s údaji kapacity uvedeny kombinace, které lze považovat za standard: Typ akumulátoru Typ vozidla 48V 560 AH KmS V 600 AH KmS 100 f Hmotnosti akumulátorů jsou uvedeny na typových štítcích akumulátorů. Hmotnost akumulátoru a jeho rozměry mají značný vliv na stabilitu vozidla. Výměna osazeného akumulátoru je dovolena pouze s povolením výrobce. D 1

25 3 Nabíjení akumulátoru f f Vozidlo odstavit zajištěné (viz kapitola E). Klíček otočit na O (nulu) a stisknout tlačítko nouzového vypnutí. Zcela otevřít kryt akumulátoru. Spojení a rozpojení konektorů akumulátoru a zásuvek smí být provedeno pouze při vypnutém vozidle a nabíječky. f f Vytáhnout zástrčku akumulátoru. Popř. sejmout z akumulátoru použitou gumovou vložku. Při nabíjení nesmí být plochy článků akumulátoru ničím zakryty, aby bylo zabezpečeno dostatečné větrání. Na akumulátoru nesmí být položeny žádné kovové předměty. Před nabíjením provést kontrolu viditelných poškození veškerých kabelů a zástrček. Nabíjecí kabel nabíjecí stanice spojit se zástrčkou akumulátoru. Zapnout nabíječku. Provést nabití akumulátoru podle předpisů výrobce akumulátoru a nabíjecí stanice. Dodržovat bezpodmínečně bezpečnostní předpisy výrobce akumulátoru a nabíjecí stanice. D 2

26 4 Vyjmutí a vložení akumulátoru f f Aby bylo zabráněno vzniku zkratů, musí být akumulátory s otevřenými póly nebo spojkami zakryty gumovou vložkou. Při výměně akumulátoru, smí být použito pouze stejné provedení. Přídavná závaží nesmí být odstraněna a nesmí být změněno jejich uložení. f Klíček otočit na O (nulu) a stisknout tlačítko nouzového vypnutí. Zcela otevřít kryt akumulátoru. Spojení a rozpojení konektorů akumulátoru a zásuvek smí být provedeno pouze při vypnutém vozidle a nabíječky. Vytáhnout zástrčku akumulátoru. Zvednout boční díly rámu. 4.1 Demontáž a montáž s převozním vozíkem akumulátoru f Vozidlo musí stát vodorovně, aby se akumulátor při vyjímání pojistky akumulátoru samostatně nerozjel. f Uvolnit pojistku akumulátoru. Vytáhnout akumulátor bočně na připravený převozní vozík. Usazení akumulátoru se provádí v opačném pořadí. Po provedeném usazení akumulátoru provést vizuální kontrolu všech kabelových a zásuvných spojení a před opětovným uvedením do provozu zkontrolovat zda: jsou založeny pojistky akumulátoru, je kryt akumulátoru bezpečně uzavřen. D 3

27 5 prověřit stav akumulátoru, stav kyseliny a hustotu kyseliny Platí pokyny pro údržbu výrobce akumulátoru. Prověřit těleso akumulátoru na trhlinky příp. vytékání kyseliny. Odstranit zbytky oxidace na pólech akumulátoru a namazat póly akumulátoru tukem bez obsahu kyselin. Vyšroubovat uzavírací zátky a kontrolovat stav kyseliny. Úroveň kyseliny by měla být nejméně mm přes horní hranu desek. Kontrolovat hustotu kyseliny podle pokynů výrobce akumulátoru měřičem hustoty elektrolytu, a nakonec opět zašroubovat uzavírací zátky. Příp. akumulátor dobít. 6 Ukazatel vybití akumulátoru Po otočení klíčkem ve spínací skříňce doprava a vytažení NOT-AUS-nouzového vypínače, zobrazuje ukazatel vybití akumulátoru plynule kapacitu, která je ještě k dispozici. Při zbytkové kapacitě 30 % zobrazení bliká. Pod 20 % kapacity proběhne vypnutí zdvihání % D 4

28 E Ovládání 1 Bezpečnostní předpisy pro provoz vozidla Povolení k jízdě: Vozidlo smí být používáno pouze osobami, které byly pro jeho řízení vyškoleny a které svou způsobilost k řízení vozidla a manipulaci s náklady prokázaly provozovateli nebo jeho zástupci a těmito osobami byly i výslovně pověřeny řízením. Práva, povinnosti a zásady chování řidiče: Řidiči musí být známa jeho práva a povinnosti, musí být seznámen s obsluhou pozemního dopravního prostředku a s obsahem tohoto provozního návodu. Řidiči musí být poskytnuta potřebná práva. U pozemních dopravních prostředků, které jsou provozovány za chůze, musí mít obsluha obutou bezpečnou obuv. Zákaz používání vozidla nepovolanými osobami: Řidič nese během doby užívání vozidla za něj plnou zodpovědnost. Musí zakázat nepovolaným osobám jízdu s přepravním prostředkem a jeho uvedení do provozu. Nesmí se převážet žádné osoby ani zdvihat na nosném zařízení. Poškození a nedostatky: Poškození a ostatní nedostatky na přepravním vozíku se musí okamžitě hlásit dohlížecímu personálu. Pozemní dopravní prostředky, která nejsou v dobrém provozním stavu (jako např. ojetá kola nebo defektní brzdy), nesmí být až do jejich řádného opravení používány. Opravy: Pokud nemá řidič odpovídající odborné vzdělání, nebo pokud mu nebylo uděleno povolení, nesmí provádět na přepravním vozíku žádné opravy ani změny. V žádném případě nesmí změnit resp. zrušit účinnost bezpečnostních zařízení nebo spínačů. f Ohrožený prostor: Ohrožený prostor je prostor kde jsou osoby ohroženy pojezdem nebo zdvihacími pohyby přepravního vozíku, jeho prostředkem pro uchopení nákladu (např. nosnou vidlicí nebo nástavcem) nebo nákladem. K tomu patří také prostor, který může zasáhnout padající náklad nebo spouštěné/zdvihané pracovní zařízení. Nepovolané osoby musí být vykázány z ohroženém prostoru. Při vzniku ohrožení osob musí být dáno výstražné znamení včas. Pokud se nepovolané osoby i přes jejich vyzvání opustit ohrožený prostor i nadále zdržují v ohroženém prostoru, musí být přepravní vozík okamžitě uveden do klidu. Bezpečnostní zařízení a varovné tabulky: Zde popsaná bezpečnostní zařízení, výstražné tabulky a výstražná upozornění musí být bezpodmínečně dodržovány. E 1

29 2 Varianty pro uspořádání ovládacího pultu Varianta I V sériovém vybavení jsou ovládací pulty z čelní strany, to znamená, že jsou umístěny před přídavným zdvihem. Tomu odpovídá umístění informačního displeje pod ochrannou stříškou řidiče také ve směru břemena. Varianta II Ovládací pulty a informační displej jsou umístěny na straně sloupu. Informační displej je přitom umístěn pod ochrannou stříškou řidiče. Varianta III Diagonální uspořádání ovládacích prvků. Směr pohledu řidiče je ve směru břemena doleva. Modul ovládacího pultu Lenken/Řízení je umístěn na straně sloupu, Masterpilot na straně břemena. Informační displej se nachází na straně břemena pod ochrannou stříškou řidiče. Ovládání přídavného zdvihu je na straně břemena. E 2

30 Varianta IV Uspořádání ovládacích prvků diagonálně a ze strany břemene. Směr pohledu řidiče je přímo ve směru břemena, příp. diagonálně ve směru břemena doleva. Modul ovládacího pultu Lenken/Řízení je přitom navíc k dispozici na straně sloupu. Informační displej se nachází na straně břemena pod ochrannou stříškou řidiče. Ovládání přídavného zdvihu je na straně břemena. Varianta V Uspořádání ovládacích prvků diagonálně a ze strany sloupu. Směr pohledu řidiče je přímo ve směru sloupu příp. diagonálně ve směru sloupu doleva. Modul ovládacího pultu Lenken/Řízení je přitom navíc k dispozici na straně břemena. Informační displej se nachází na straně sloupu pod ochrannou stříškou řidiče. Ovládání přídavného zdvihu je na straně břemena. Varianta VI Dvojité uspořádání ovládacích prvků jak ve směru břemena, tak i ve směru sloupu. Informační displej je umístěn na straně břemena nebo sloupu. Ovládání přídavného zdvihu je na straně břemena a sloupu. E 3

31 3 Popis ovládacích a signalizačních elementů 3.1 Ovládací a signalizační elementy na ovládacím pultu 10 Poz. Funkce 1 NOT-AUS/Nouzový hlavní vypínač 2 Volant 3 Držadlo (obouruční ovládání) 4 Tlačítko vypnutí zdvihání 5 Tlačítko kolejového vedení = pohonné kolo v přímém postavení indukční vedení = indukční vedení zapnuto 6 Jízdní řídící páka 7 Houkačka 8 Řídící páka hydrauliky (obouruční ovládání) 9 Spínací zámek 10 Volitelná funkční tlačítka E 4

32 3.2 Ovládací a signalizační elementy na displeji 21 Poz. Ovládací resp. signalizační Funkce element 12 Zobrazení Schleichfahrt/ t Pohon je přepnutý na plazivou jízdu Plazivá jízda 13 Zobrazení úhlu řízení t SF IF Zobrazuje okamžitou polohu pohonného kola vztaženou na střední polohu rozpoznávání chodu zařazení je možné, proces zařazení v chodu, vozidlo zařazeno 14 Zobrazení Haupthub/ t Zobrazuje výšku kabiny Hlavní zdvih 15 Zobrazení t Zobrazuje provozní hodiny od uvedení do provozu Betriebsstunden/Provozní hodiny 16 Zobrazení Uhrzeit/Čas t Zobrazení času 17 Ukazatel vybití akumulátoru t Zobrazuje stav nabití akumulátoru 18 Zobrazení t Svítí, když je založená parkovací brzda Feststellbremse ein/parkovací brzda zapnuta 19 Zobrazení t Svítí, když byl stisknut nouzový vypínač NOT-STOP/Nouzové zastavení 20 Zobrazení Nutná údržba/ Porucha t Svítí, když je potřeba údržba nebo když se vyskytla porucha 21 Zobrazení pojistky t Ukazuje, že se aktivovala pojistka uvolněnýchřetězů uvolněných řetězů 24 Zobrazení Führung ein/ SF Zobrazuje přímé postavení pohonného kola Vedení zapnuté IF Ukazuje, že induktivní vedení je aktivní 26 Zobrazení Hubabschaltung aus/odpojení zdvihání vypnuto o Ukazuje, že automatické vypnutí zdvihání je deaktivováno 28 Zobrazení Synchrondrehen rechts/synchronizační otáčení doprava t = Sériové vybavení SF = kolejové vedení t Ukazuje, že funkce Synchronizační otáčení doprava je aktivní o = Doplňkové vybavení IF = induktivní vedení E 5

33 3.3 Symboly provozního stavu vozidla Provozní stav vozidla po zapnutí bude zobrazen na displeji pomocí symbolů. Bezpečnostní závory jsou otevřené Nožní spínač není stisknutý Při zobrazení následujících symbolů je nutná referenční jízda podle zobrazení, to znamená, že hlavní zdvih se musí nechat vyjet cca 30 cm a opět spustit. Pouze pak udělí řízení povolení k provedení všech pohybů vozidla s plnou rychlostí. Referenční jízda: Zdvihnout hlavní zdvih Referenční jízda: Spustit hlavní zdvih E 6

34 4 Uvedení vozidla do provozu f Před tím, než bude vozidlo uvedeno do provozu, ovládáno nebo zvednut náklad, musí se řidič přesvědčit o tom, že se v ohroženém prostoru nezdržuje žádná osoba. f f f Kontroly a činnosti před běžným uvedením do provozu. Celé vozidlo kontrolovat zvenku na viditelné poškození a úniky. Kontrolovat uchycení akumulátoru, přípojky kabelů na poškození a pevné usazení. Zkontrolovat zástrčku akumulátoru na pevné usazení Kontrolovat ochrannou stříšku řidiče na poškození. Prověřit prostředek pro uchopení nákladu na zřejmá poškození, jako trhlinky, ohnuté nebo silně opotřebené nosné vidlice. Kontrolovat zatížená kola na poškození. Zkontrolovat, zda jsou nosné řetězy stejnoměrně napnuty. Prověřit, zda všechna bezpečnostní zařízení jsou v pořádku a funkční. U kolejového vedení kontrolovat vodicí válce na házivost a poškození. Zkontrolovat funkci brzd. Vstup více osob do kabiny řidiče je zakázán. Připravit k provozu. Nebezpečí skřípnutí při uzavření nebo otevření zajištění kabiny mezi skříní a rámem. Na obou stranách zcela uzavřít bezpečnostní závory (1). Klíč zasunout do spínacího zámku (3) a otočit směrem doprava. Uvolnit hlavní spínač (2) otáčením. Kontrolovat funkci varovného zařízení (houkačky). Prověřit, zda funguje provozní a parkovací brzda. Provést referenční jízdu zdvihacím sloupem pro kalibraci zobrazení výšky a maximálních pohybů. Pokud dojde během zapnutí k nechtěnému jízdnímu nebo zvedacímu pohybu, okamžitě stisknout hlavní vypínač (Nouzový vypínač). 3 E 7

35 5 Práce s vozidlem 5.1 Bezpečnostní pravidla jízdního provozu Jízdní dráhy a pracovní prostory: Vozidlo smí jezdit pouze po dráze, která byla pro toto určená. Nepovolané osoby se nesmí zdržovat v pracovním prostoru. Náklad smí být ukládán pouze na určených místech. Chování během jízdy: Řidič je povinen přizpůsobit rychlost jízdy místním podmínkám. V zatáčkách, při průjezdu úzkých průchodů, výkyvných dveří a na nepřehledných místech musí řidič jezdit pomalu. Musí stále udržovat bezpečnou vzdálenost mezi svým a před ním jedoucím vozidlem a mít vozidlo stále pod kontrolou. Náhlé zastavení (mimo zastavení v případě ohrožení), rychlé zabočení, předjíždění na nebezpečných a nepřehledných místech je zakázáno. Viditelnost při jízdě: Řidič je povinen stále sledovat směr jízdy a musí mít dostatečný přehled o dráze, kterou právě projíždí. Při přepravě nákladů, které brání ve výhledu, musí přepravní vozík jet s břemenem vzadu. Pokud toto není možno, pak musí být přivolaná ještě jedna osoba, která jde před pozemním dopravním prostředkem a plní výstražnou funkci. Pojíždění ve stoupání a ve svazích: Pojíždění ve stoupání, příp. ve svazích není povolené! Najíždění na výtahy a nakládací rampy: Na výtahy a nakládací rampy smí být najížděno jen tehdy, pokud mají tyto i dostatečnou nosnost, jsou svou konstrukcí vhodné pro najíždění a jejich najetí je i provozovatelem povoleno. Toto musí být před najetím zkontrolováno. Pozemní dopravní prostředek musí najet s nákladem vpředu do výtahu a zaujmout takovou pozici, která vylučuje jeho dotyk se zdí šachty. Osoby, které jsou ve výtahu přepravovány společně s vozidlem, smí vstoupit do výtahu teprve po bezpečném zastavení dopravního prostředku a musí výtah opustit před pozemním dopravním prostředkem. Vlastnosti nákladů, které mají být přepravovány: Přepravovat se smí pouze břemena zajištěná podle předpisů. Nikdy nepřepravovat břemena, která jsou vyšší než špička nosiče vidlic nebo jsou naskládaná výše, než je ochranná mřížka břemena. E 8

36 5.2 Jízda, řízení, brzdy NOT-AUS/Nouzový vypínač Stisknout hlavní vypínač (2) dolů. Dojde k vypnutí všech elektrických funkcí. Funkce hlavního vypínače nesmí být ovlivněna odloženými předměty. Jízda m Při jízdě se rozlišuje mezi dvěma druhy provozu: volně pojízdný nebo nuceně vedený. Nucené vedení se provádí buď kolejovým vedením nebo indukčním vedením. Druh použitého provozu závisí na vodicím systému regálového zařízení, které se najíždí. Jízda je povolena jen se zavřenými a řádně zablokovanými kryty. Nožní spínač musí být při všech pohybech vozidla stále stlačený. Jízda dopředu Uzavřít bezpečnostní závory (1). Zasunout klíč do spínacího zámku a zapnout. Uvolnit otáčením hlavní vypínač (NOT-AUS/Nouzový vypínač). Sešlápnout nožní spínač (4). Přídavný zdvih zcela spustit, provést referenční jízdu hlavního zdvihu podle zobrazení na displeji, a zdvihat hlavní zdvih otáčením řídící páky hydrauliky (13) doprava, až jsou ramena vidlice bez dotyku s podlahou. Pomalu otáčet jízdní řídící pákou (5) pravou rukou. Směr otáčení odpovídá směru jízdy Řídit rychlost pojezdu pomocí odpovídajícího natáčení jízdní řídící páky dále a zpátky. Vozidlo řídit volantem (7) do požadovaného směru. E 9

37 Řízení Řízení vozidla mimo úzké chodbičky se provádí volantem. Úhel pohonného kola se zobrazuje na displeji (13). Brzdění A Chování vozidla při brzdění značně závisí na vlastnostech podlahy. Řidič musí způsob své jízdy přizpůsobit těmto podmínkám. Brzdění s provozní brzdou Při přepnutí přepínače směru jízdy během jízdy do nulové polohy nebo do protisměrné jízdy bude vozidlo brzděno řízením jízdního proudu. Brzdění nožním spínačem A m Po uvolnění nožního spínače se vozík generátorově zabrzdí až do klidu. Pak zaskočí udržovací brzda. Tento způsob brzdění se nesmí používat jako provozní brzda. Brzdění s hlavním vypínačem (NOT-AUS/Nouzový vypínač) Stiskem hlavního vypínače (NOT-AUS/Nouzový vypínač) se vozík silně zabrzdí až do klidu. Hlavní spínač (NOT-AUS/Nouzový vypínač) se smí stisknout pouze v nebezpečných situacích. E 10

38 m A A Pojíždění v úzkých uličkách Vstup do úzkých uliček (dopravní cesty vozidel v regálových zařízeních bez bezpečnostních odstupů pro protijdoucí osoby) nepovolaným osobám jakož i průchozí provoz osob je zakázán. Tyto pracovní oblasti se musí příslušně označit. Dispoziční bezpečnostní zařízení na vozidlech nebo regálovém zařízení pro zamezení úrazů a pro ochranu osob se musí přezkušovat denně. Nesmí být ani zrušeny, zneužity, přestavěny ani odstraněny. Nedostatky na bezpečnostních zařízeních se musí neprodleně hlásit a odstranit. Před vjezdem do úzké uličky musí řidič prověřit, zda se v této úzké uličce nachází osoby nebo jiná vozidla. Zajíždět se smí pouze do volných úzkých uliček. Když se v úzké uličce zdržují osoby, musí se provoz okamžitě zastavit. Pojíždění v úzkých uličkách je přípustné pouze s vozidly, která jsou pro to určena. Když není úzká ulička vybavena mechanickou vodicí linií, tak se smí při vadné nebo vypnuté vodicí linii vozidlem z úzké uličky vyjet pouze plazivou rychlostí. Vozidlo s kolejovým vedením Vozidla s kolejovým vedením jsou vybavena snímači, které aktivují rozpoznávání chodu při vjezdu do regálových uliček. A Vozidlo jede před úzkou uličkou se sníženou rychlostí, takže stojí přímo proti úzké uličce a jejímu značení. Sledovat značení umístěná na jízdní dráze. Pomalu zajet vozidlem do úzké uličky. Dbát na to, aby vodicí válce vozidla zapadly do vodicích kolejnic úzké uličky. E 11

39 Stisknout tlačítko Führung ein/ Vedení zapnuto (23). Pohonné kolo se automaticky nastaví přímo a svítí kontrolka Führung ein/ Vedení zapnuto (24). Ruční řízení je mimo provoz. Levou ruku uchopit držadlo páky (obouruční ovládání) pro přípravu jízdy. Pomalu natočit jízdní řídící páku do odpovídajícího směru jízdy. Dále pojíždět vozidlem v úzké uličce požadovanou rychlostí. Vozidlo s indukčním vedením Vozidlem najet sníženou rychlostí pojezdu příčně na vodicí drát. Vozidlo nesmí stát při zařazení paralelně k vodicímu drátu, úhel zařazení musí být menší než 35. Proces zařazení by se měl pokud možno provádět dopředu, protože zde je potřebný čas a dráha nejmenší. V blízkosti vodicího drátu zapnout indukční vedení tlačítkem (23). Rozsvítí se kontrolka Induktivführung aktiv/indukční vedení aktivní (24). Rychlost pojezdu se sníží. Po dosažení vodicího drátu dojde k automatickému vedení vozidla. Rozsvítí se zobrazení Einspurvorgang läuft/proces zařazení probíhá (35). Zazní akustický signál zařazení. E 12

40 Induktivní nucené řízení převezme řízení vozidla, a vyrovná jej vůči vodicímu drátu. A Když je vozidlo vedeno přesně vůči vodicímu drátu, tak se ukončí postup zařazení. Zobrazení (36) se změní na Leitdraht geführt/vedeno vodicím drátem. Signál zařazení již nezní. Vozík je nyní nuceně vedený. Jízdní a hydraulické funkce se mohou v úzké uličce zapnout pouze s obouručním ovládáním. Pro splnění podmínky obouručního ovládání se musí uchopit držadlo (1) modulu ovládacího pultu Lenken/Řízení a řídící páka hydrauliky (2). Při současném ovládání obou řídících tlačítek (2 a 3) je možná diagonální jízda (současná jízda a zdvih příp. spouštění). f Pro opuštění vodicího drátu se musí vypnout hlavní vypínač induktivního nuceného řízení. Přepnutí z nuceného na ruční řízení se smí provést až když celý vozík opustil regálovou uličku. E 13

41 5.3 Zdvihání - spouštění - mimo a uvnitř regálových uliček A Řidič nesmí opustit své místo ve zdvižené poloze - přestupování na stavební zařízení nebo na jiná vozidla není přípustné. Zdvihání - spouštění (hlavní zdvih) A Sešlápnout nožní spínač. Současně otočit řídící páku hydrauliky (2) otáčení ve směru hodinových ručiček = zdvihání otáčení proti směru hodinových ručiček = spouštění Rychlost zdvihání a spouštění je proporcionální rotačnímu pohybu řídící páky hydrauliky. Pokud by spustila pojistka proti prasknutí vedení, může se tato opětovným zvednutím odblokovat. Zdvihání - spouštění (přídavný zdvih) Sešlápnout nožní spínač. Stisknout tlačítko (4) Přídavný zdvih. Současně otočit řídící páku hydrauliky (2) otáčení ve směru hodinových ručiček = zdvihání otáčení proti směru hodinových ručiček = spouštění Rychlost zdvihání a spouštění je proporcionální nastavení řídící páky hydrauliky. E 14

42 5.4 Diagonální jízda (současná jízda a zdvih). A Sešlápnout nožní spínač (1). Jízdní řídící páku (3) otočit podle žádaného směru jízdy a rychlosti pojezdu (viz kapitola Fahren, Lenken, Bremsen/Jízda, řízení, brzdění). Současně vyklonit řídící páku hydrauliky (2), pro dosažení zdvihání nebo spouštění hlavního zdvihu. otáčení ve směru hodinových ručiček = zdvihání otáčení proti směru hodinových ručiček = spouštění Řídící pákou hydrauliky je možné citlivě regulovat pohyby prostředku pro uchopení nákladu. Aby se zamezilo zbytečnému mechanickému jakož i hydraulickému namáhání, musí se při aktivaci pojistného tlakového ventilu hydrauliky odpovídající řídící páka hydrauliky umístit do nulové pozice. Výstražná světla jsou při spouštění a jízdě automaticky v provozu. E 15

43 5.5 Vychystávání a stohování m Naložení, přeprava a uložení nákladu Před přijetím břemena se musí řidič přesvědčit o tom, že je řádně paletizováno a není překročena povolená nosnost vozidla. Dodržovat diagram nosnosti! Kontrolovat odstup vidlic na paletu, příp. nastavit. Umístit břemeno symetricky na ramena vidlice. Umístit břemeno vpředu m Jet zdvihacím vozíkem redukovanou rychlostí. Zavést ramena vidlice pomalu do palety, až zadek vidlice doléhá na břemeno, příp. na paletu. Břemeno trošku zdvihnout, jet vysokozdvižným vozíkem pomalu (redukovanou rychlostí) zpátky. Předpokladem pro bezporuchovou práci jsou bezvadné vlastnosti podlahy. Přeprava nákladu Transportovat břemeno mimo regálových uliček pokud možno nízko, s dodržováním volného prostoru nad zemí. Transportovat břemeno pouze na obou ramenech vidlice. Při dopravě těžkých břemen je bezpodmínečně nutné dbát, aby obě ramena vidlic byla stejnoměrně zatížena. Vozidlo zrychlovat citlivě. Jezdit stejnoměrnou rychlostí. Vždy být připraven zabrzdit. Rychlost jízdy v úzkých zatáčkách dostatečně snížit. Najíždění na rampách, stoupáních a svazích není přípustné. Nasazení povoleno pouze v uzavřených halách a na rovných podlahách podle DIN díl 1. E 16

44 Položení nákladu m m Vozidlem opatrně najet na skladovací místo. Před složením břemena se řidič musí přesvědčit o tom, že skladovací místo je pro skladování břemena vhodné (rozměry a nosnost). Prostředek pro uchopení nákladu zdvihnout tak vysoko, že se s břemenem - bez nárazu - může zajet na skladovací místo. Opatrně založit břemeno do skladovacího oddílu. Citlivě spouštět prostředek pro uchopení nákladu tak daleko, až jsou ramena vidlic uvolněna od nákladu. Aby nebyl poškozen náklad a nosná část nákladu, zabránit prudkému usazení nákladu. Opatrně vyjet prostředkem pro uchopení nákladu z břemena. Zcela spustit prostředek pro uchopení nákladu. 5.6 Zabezpečení odstaveného vozidla f A Pokud musí být vozidlo opuštěno, i když jen na krátkou dobu, musí být provedeno jeho zabezpečení. Vozidlo neodstavovat ve stoupání. Ve zvláštních případech se musí přepravní vozík zabezpečit např. klíny. Zvolit místo odstavení tak, aby nikdo nezůstal viset na spuštěných ramenech vidlic. Kabinu zcela spustit. Ramena vidlic spustit až na podlahu. Bezpečnostní klíček vytáhnout v nulové poloze. E 17

45 6 Pomoc při poruchách Tato kapitola umožňuje uživateli, aby sám lokalizoval snadné poruchy nebo následky chybné obsluhy, a odstranil je. Poruchy se zobrazují na displeji. Pro lokalizaci chyby je nutno postupovat podle níže uvedené tabulky. Porucha Možná příčina Opatření pro odstranění poruchy Vozidlo nejede Není zasunuta zástrčka akumulátoru Prověřit zástrčku akumulátoru, příp. zasunout Bezpečnostní závory Uzavřít bezpečnostní závory jsou otevřené NOT STOP-Nouzové NOT-STOP uvolnit zastavení stisknuto Spínací klíček do polohy 0 Přepnout spínací klíček do polohy I Nedostatečně nabitý akumulátor Zkontrolovat nabití akumulátoru, popř. nabít Nožní spínač není stisknutý Stisknout nožní spínač Spustilo odpojení jízdy Stisknout tlačítko přemostění odpojení jízdy, opustit ohrožený prostor Odpojení jízdy pojistkou chodu Vypnout automatické řízení jízdy a vozidlo opět vyrovnat proti vodicímu drátu. Aktivace pojistky Přemostit pojistku uvolněných Nelze zvednout náklad uvolněných řetězů Viz Vozidlo nejede řetězů, příp. odstranit příčinu Provést veškerá nápravná opatření uvedená pod poruchou Vozidlo nejede Málo nabitý akumulátor, vypnutí zdvihání popř. nabít Zkontrolovat nabití akumulátoru, Nízký stav hydraulického oleje lického oleje, popř. doplnit hydrau- Zkontrolovat množství hydraulický olej Není možná rychlá jízda přes 1,2 m Hlavní zdvih zdvižen Hlavní zdvih spustit pod 1,2 m Zapnutý IF-hledací Vozidlo zasunout nebo vypnout IFprovoz provoz IF-zařazovací proces Opakovat zařazovací proces není ukončen Chybí uvolnění od pozemního zařízení znova vjet Vozidlo nelze řídit Viz Vozidlo nejede Provést veškerá nápravná opatření uvedená pod poruchou Vozidlo nejede Stisknuté tlačítko provozu v úzké uličce Vypnout funkci jízdy v úzké uličce Pokud se vozidlo nepodařilo po provedení Opravných opatření uvést do provozního stavu, nebo je zobrazena porucha nebo závada v elektronice s příslušným chybovým kódem, uvědomte prosím servis. Další odstraňování závad může provádět pouze zvlášt vyškolený a kvalifikovaný servisní personál. E 18

46 6.1 Zařízení nouzového vypnutí Při aktivaci automatického zařízení nouzového zastavení (např. když se ztratí vodicí vedení, vypadne elektrické řízení vozidla, nebo se aktivuje bezpečnostní kontrola) se vozík zabrzdí až do klidu. Před opětným uvedením do provozu se musí zjistit a odstranit příčina závady. Opětné uvedení do provozu se musí provést podle tohoto návodu na obsluhu podle pokynů od výrobce. 6.2 Nouzové spuštění kabiny řidiče f Při provádění nouzového spuštění se musí zajistit, aby se v ohroženém prostoru nenacházely žádné osoby. Prostředek pro uchopení nákladu se spustí dolů s pomocí další osoby na dole položený přípravek pro nouzové spuštění. Přitom se řidič a pomocník musí dorozumívat. Oba se musí nacházet v bezpečném prostoru, aby nedošlo k žádnému ohrožení. Vozidlo se může opět uvést do provozu až po lokalizaci a odstranění závad. Když je to nutné, může se kabina spustit ze země pomocí pomocníka. Pomalu otevřít otvorem výpustní ventil (37) vnitřním šestihranným klíčem. Šroub nevytáčet úplně. Kabina se spustí. Po otevření výpustního ventilu umístit vnitřní šestihranný klíč opět do vozidla. 37 E 19
