1 EFG-DH ac 10/10L/12,5/ Provozní návod C

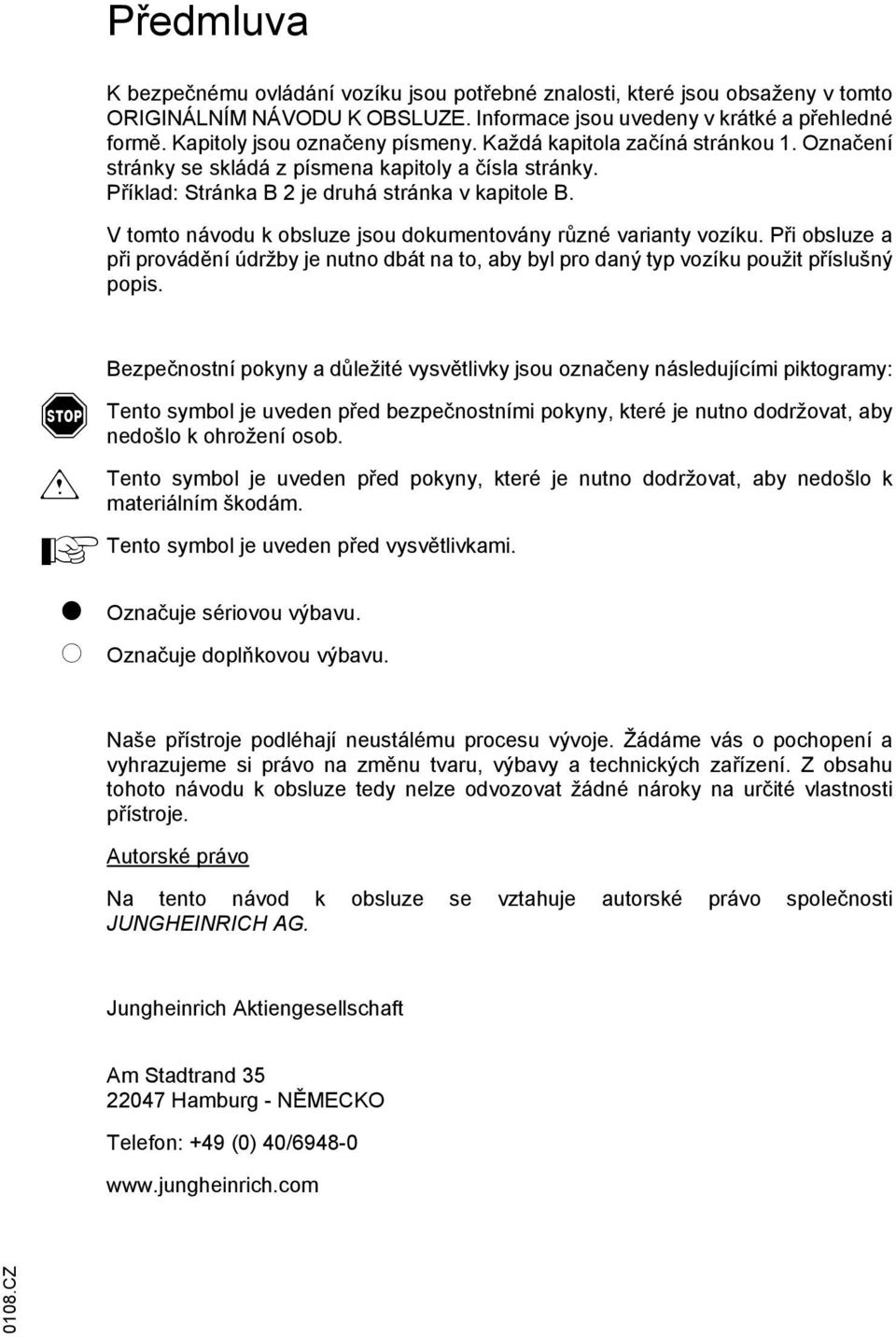

2 Předmluva K bezpečnému ovládání vozíku jsou potřebné znalosti, které jsou obsaženy v tomto ORIGINÁLNÍM NÁVODU K OBSLUZE. Inormace jsou uvedeny v krátké a přehledné ormě. Kapitoly jsou označeny písmeny. Každá kapitola začíná stránkou 1. Označení stránky se skládá z písmena kapitoly a čísla stránky. Příklad: Stránka B 2 je druhá stránka v kapitole B. V tomto návodu k obsluze jsou dokumentovány různé varianty vozíku. Při obsluze a při provádění údržby je nutno dbát na to, aby byl pro daný typ vozíku použit příslušný popis. m A Bezpečnostní pokyny a důležité vysvětlivky jsou označeny následujícími piktogramy: Tento symbol je uveden před bezpečnostními pokyny, které je nutno dodržovat, aby nedošlo k ohrožení osob. Tento symbol je uveden před pokyny, které je nutno dodržovat, aby nedošlo k materiálním škodám. Tento symbol je uveden před vysvětlivkami. t o Označuje sériovou výbavu. Označuje doplňkovou výbavu. Naše přístroje podléhají neustálému procesu vývoje. Žádáme vás o pochopení a vyhrazujeme si právo na změnu tvaru, výbavy a technických zařízení. Z obsahu tohoto návodu k obsluze tedy nelze odvozovat žádné nároky na určité vlastnosti přístroje. Autorské právo Na tento návod k obsluze se vztahuje autorské právo společnosti JUNGHEINRICH AG. Jungheinrich Aktiengesellschat Am Stadtrand Hamburg - NĚMECKO Teleon: +49 (0) 40/ CZ

3 0108.CZ

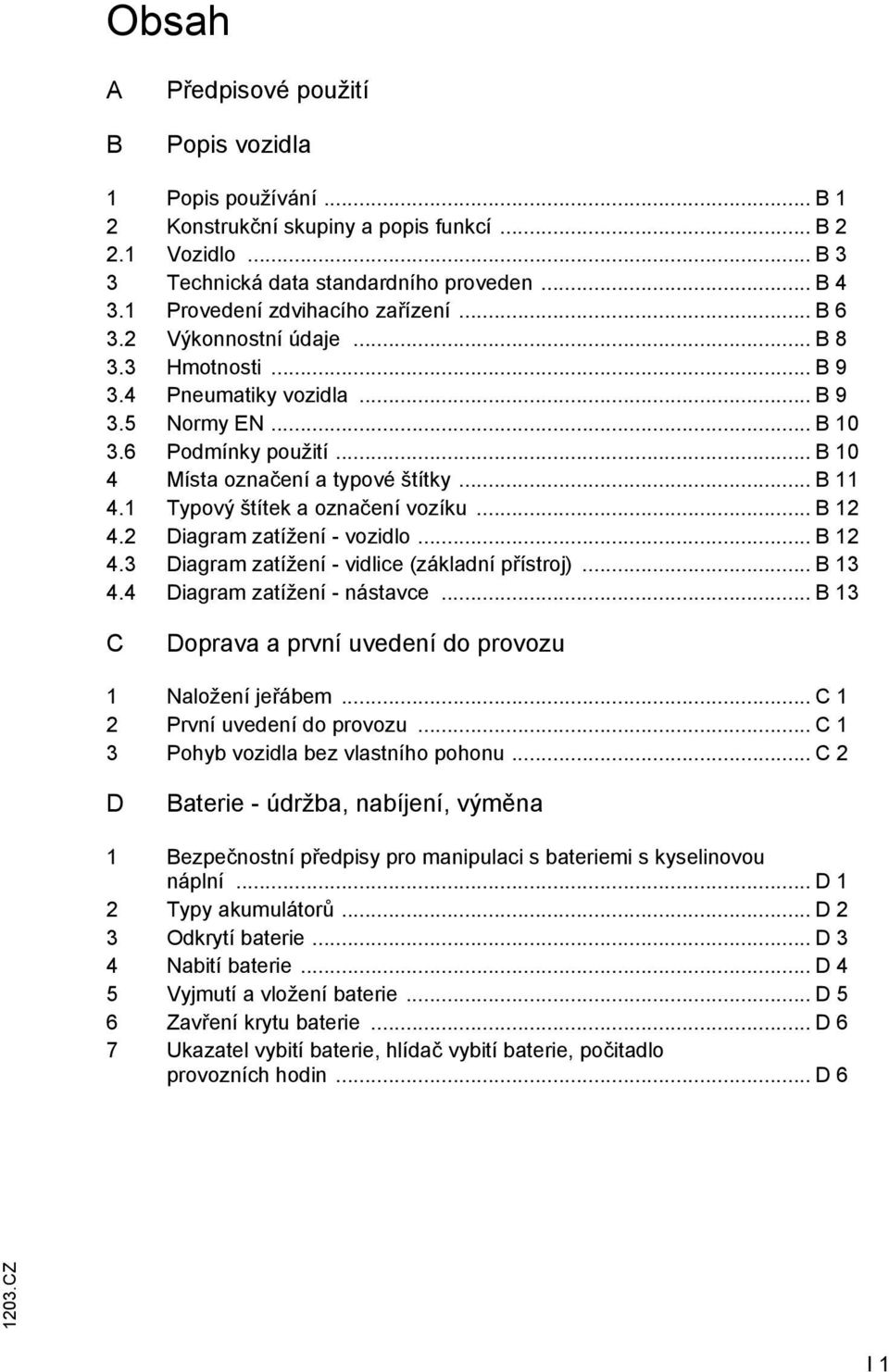

4 Obsah A B Předpisové použití Popis vozidla 1 Popis používání... B 1 2 Konstrukční skupiny a popis unkcí... B Vozidlo... B 3 3 Technická data standardního proveden... B Provedení zdvihacího zařízení... B Výkonnostní údaje... B Hmotnosti... B Pneumatiky vozidla... B Normy EN... B Podmínky použití... B 10 4 Místa označení a typové štítky... B Typový štítek a označení vozíku... B Diagram zatížení - vozidlo... B Diagram zatížení - vidlice (základní přístroj)... B Diagram zatížení - nástavce... B 13 C Doprava a první uvedení do provozu 1 Naložení jeřábem... C 1 2 První uvedení do provozu... C 1 3 Pohyb vozidla bez vlastního pohonu... C 2 D Baterie - údržba, nabíjení, výměna 1 Bezpečnostní předpisy pro manipulaci s bateriemi s kyselinovou náplní... D 1 2 Typy akumulátorů... D 2 3 Odkrytí baterie... D 3 4 Nabití baterie... D 4 5 Vyjmutí a vložení baterie... D 5 6 Zavření krytu baterie... D 6 7 Ukazatel vybití baterie, hlídač vybití baterie, počitadlo provozních hodin... D 6 I 1

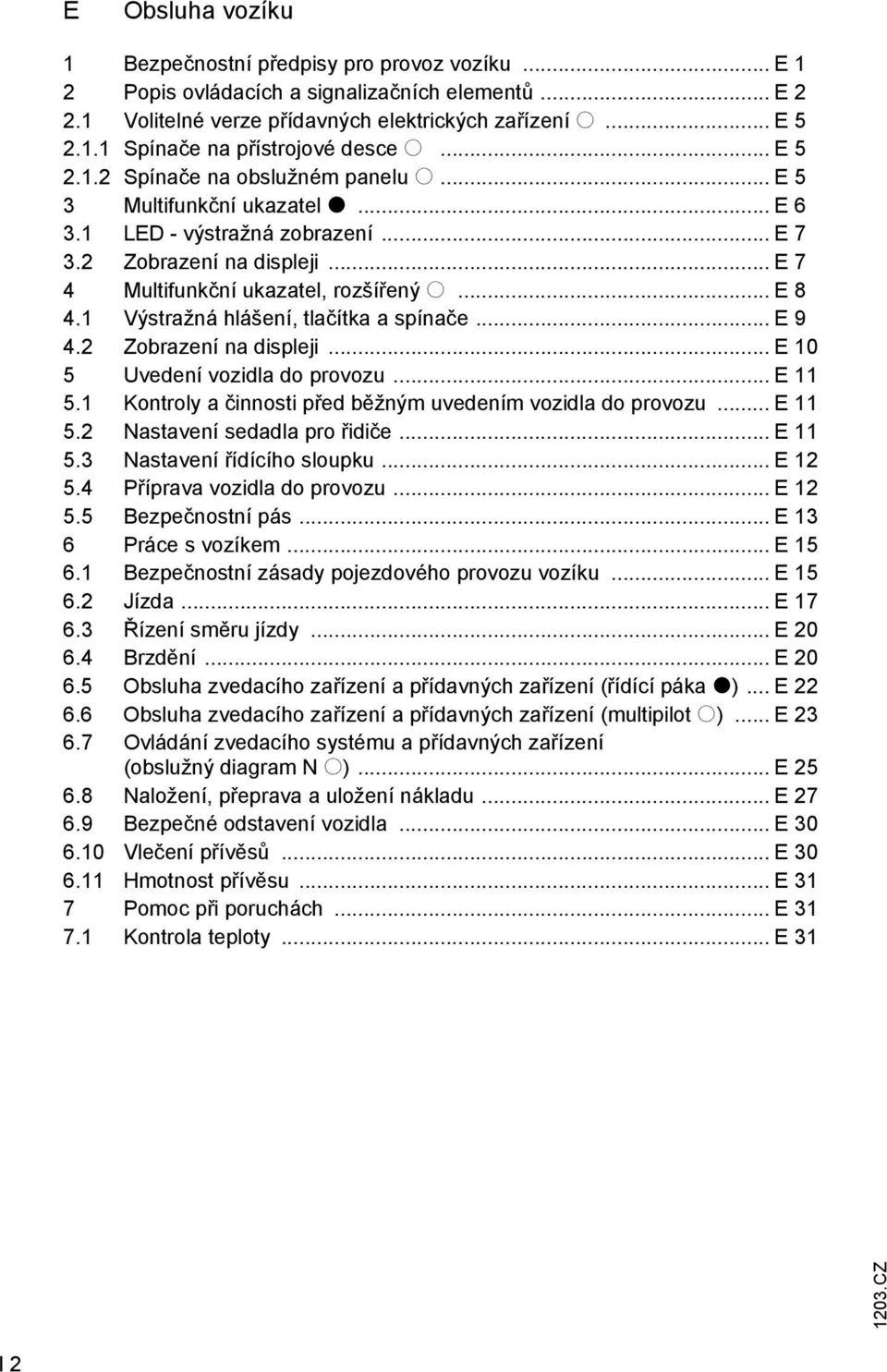

5 E Obsluha vozíku 1 Bezpečnostní předpisy pro provoz vozíku... E 1 2 Popis ovládacích a signalizačních elementů... E Volitelné verze přídavných elektrických zařízení o... E Spínače na přístrojové desce o... E Spínače na obslužném panelu o... E 5 3 Multiunkční ukazatel t... E LED - výstražná zobrazení... E Zobrazení na displeji... E 7 4 Multiunkční ukazatel, rozšířený o... E Výstražná hlášení, tlačítka a spínače... E Zobrazení na displeji... E 10 5 Uvedení vozidla do provozu... E Kontroly a činnosti před běžným uvedením vozidla do provozu... E Nastavení sedadla pro řidiče... E Nastavení řídícího sloupku... E Příprava vozidla do provozu... E Bezpečnostní pás... E 13 6 Práce s vozíkem... E Bezpečnostní zásady pojezdového provozu vozíku... E Jízda... E Řízení směru jízdy... E Brzdění... E Obsluha zvedacího zařízení a přídavných zařízení (řídící páka t)... E Obsluha zvedacího zařízení a přídavných zařízení (multipilot o)... E Ovládání zvedacího systému a přídavných zařízení (obslužný diagram N o)... E Naložení, přeprava a uložení nákladu... E Bezpečné odstavení vozidla... E Vlečení přívěsů... E Hmotnost přívěsu... E 31 7 Pomoc při poruchách... E Kontrola teploty... E 31 I 2

6 F Údržba vozíku 1 Provozní bezpečnost a ochrana životního prostředí... F 1 2 Bezpečnostní pokyny pro servis a údržbu... F 1 3 Servis vozíku a jeho kontroly... F 3 4 Kontrolní seznam - údržba EFG-DH ac 10/10 L/12,5/15... F 4 5 Plán mazání EFG-DH ac 10/10 L/12,5/15... F Provozní hmoty... F 7 6 Popis údržbářských a opravných prací... F Vozidlo připravit pro provádění údržbářských prací....f Kontrola připevnění kol... F Kontrola množství hydraulického oleje... F Kontrola množství převodového oleje... F Vypuštění oleje... F Naplnění oleje... F Doplňte brzdovou kapalinu... F Vyměnit iltr pro hydraulický olej... F Údržba bezpečnostního pásu... F Kontrola elektrických pojistek... F Opětné uvedení do provozu... F 15 7 Odstavení vozíku z provozu... F Opatření, která je třeba zajistit před odstavením vozíku z provozu... F Opatření, která je třeba zajistit v průběhu provozní odstávky vozíku.. F Opětné uvedení vozíku do provozu po odstávce... F 16 8 Bezpečnostní kontrola po uplynutí předepsané doby a po mimořádné události (v D se provede kontrola dodržení předpisů bezpečnosti a ochrany zdraví při práci podle BGV D27)... F 16 I 3

7 I 4

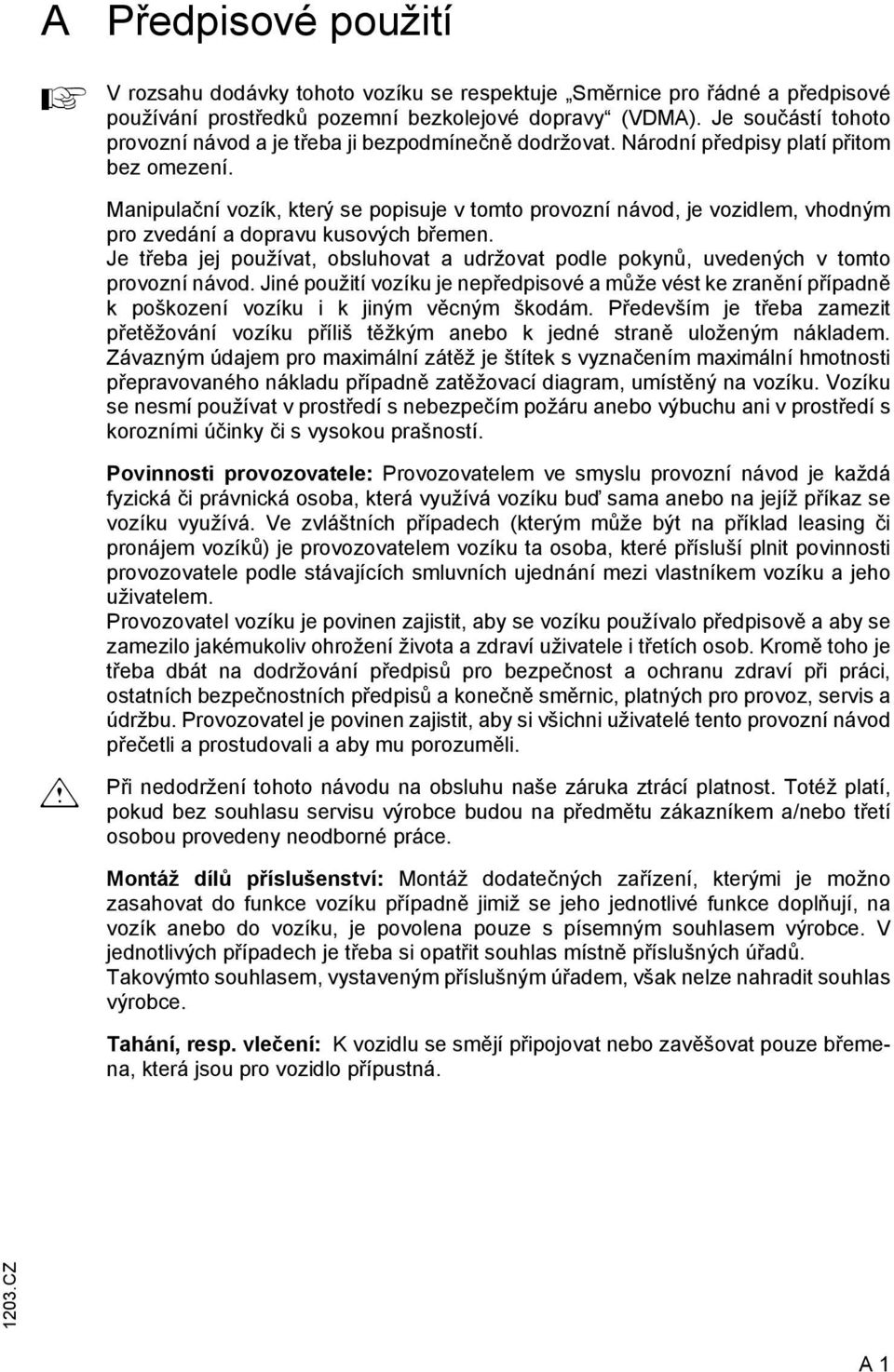

8 A A Předpisové použití V rozsahu dodávky tohoto vozíku se respektuje Směrnice pro řádné a předpisové používání prostředků pozemní bezkolejové dopravy (VDMA). Je součástí tohoto provozní návod a je třeba ji bezpodmínečně dodržovat. Národní předpisy platí přitom bez omezení. Manipulační vozík, který se popisuje v tomto provozní návod, je vozidlem, vhodným pro zvedání a dopravu kusových břemen. Je třeba jej používat, obsluhovat a udržovat podle pokynů, uvedených v tomto provozní návod. Jiné použití vozíku je nepředpisové a může vést ke zranění případně k poškození vozíku i k jiným věcným škodám. Především je třeba zamezit přetěžování vozíku příliš těžkým anebo k jedné straně uloženým nákladem. Závazným údajem pro maximální zátěž je štítek s vyznačením maximální hmotnosti přepravovaného nákladu případně zatěžovací diagram, umístěný na vozíku. Vozíku se nesmí používat v prostředí s nebezpečím požáru anebo výbuchu ani v prostředí s korozními účinky či s vysokou prašností. m Povinnosti provozovatele: Provozovatelem ve smyslu provozní návod je každá yzická či právnická osoba, která využívá vozíku buď sama anebo na jejíž příkaz se vozíku využívá. Ve zvláštních případech (kterým může být na příklad leasing či pronájem vozíků) je provozovatelem vozíku ta osoba, které přísluší plnit povinnosti provozovatele podle stávajících smluvních ujednání mezi vlastníkem vozíku a jeho uživatelem. Provozovatel vozíku je povinen zajistit, aby se vozíku používalo předpisově a aby se zamezilo jakémukoliv ohrožení života a zdraví uživatele i třetích osob. Kromě toho je třeba dbát na dodržování předpisů pro bezpečnost a ochranu zdraví při práci, ostatních bezpečnostních předpisů a konečně směrnic, platných pro provoz, servis a údržbu. Provozovatel je povinen zajistit, aby si všichni uživatelé tento provozní návod přečetli a prostudovali a aby mu porozuměli. Při nedodržení tohoto návodu na obsluhu naše záruka ztrácí platnost. Totéž platí, pokud bez souhlasu servisu výrobce budou na předmětu zákazníkem a/nebo třetí osobou provedeny neodborné práce. Montáž dílů příslušenství: Montáž dodatečných zařízení, kterými je možno zasahovat do unkce vozíku případně jimiž se jeho jednotlivé unkce doplňují, na vozík anebo do vozíku, je povolena pouze s písemným souhlasem výrobce. V jednotlivých případech je třeba si opatřit souhlas místně příslušných úřadů. Takovýmto souhlasem, vystaveným příslušným úřadem, však nelze nahradit souhlas výrobce. Tahání, resp. vlečení: K vozidlu se smějí připojovat nebo zavěšovat pouze břemena, která jsou pro vozidlo přípustná. A 1

9 A 2

10 B Popis vozidla 1 Popis používání Vozidlo s označením EFG-DH ac je elektrický vysokozdvižný vozík se sedadlem pro řidiče a se třemi koly. Je to vysokozdvižný vozík vybavený protizávažím, který nosnou vidlicí uloženou vpředu může bezproblémově vyložit náklad z nákladního automobilu a uložit jej na rampu nebo do regálu. Mohou být přepravovány i palety s uzavřenou ložnou plochou. Typy vozidla a maximální nosnost: Typ Max. nosnostt *) Těžiště nákladu EFG-DH ac kg 500 mm EFG-DH ac 10 L 1000 kg 500 mm EFG-DH ac 12, kg 500 mm EFG-DH ac kg 500 mm *) Nosnost vozidla určují diagramy zatížení, které jsou připevněny na vozidle B 1

11 2 Konstrukční skupiny a popis unkcí Poz. Označení 1 t Řízení směru jízdy 2 t Zvedací konstrukce 3 t Hnací náprava 4 t Baterie 5 t Nosič vidlice 6 t Protizávaží 7 t Sedadlo pro řidiče 8 t Ochranná střecha pro řidiče B 2

12 2.1 Vozidlo Řízení (1): Malá síla 15 N, která je potřeba k řízení, jakož i příznivý převodový poměr - 5 otočení volantu na otočení vozidla o 180. Hydraulický motor řízení pohání přes ozubený převod řízenou nápravu. Účinné vynakládání energie díky systému dynamického snímání zátěže. Nastavitelný sloupek řízení. Sedadlo řidiče (7): Sedadlo řidiče je komortní sedadlo nastavitelné podle délky, podle hmotnosti, a se stavitelnou opěrkou. Pro bezpečnost řidiče je sedadlo vybavené automatickým bederním pásem. Elektrické vybavení/elektronika: Tříázové vedení přes sběrnici CAN snižuje počet svazků kabelů. Tím se zvyšuje odolnost proti poškození kabelů, jakož se i podstatně zrychluje lokalizace chyb. Zpětné dobíjení energie pomocí generátorové brzdy. Analýza chyb a programování řízení se provádí prostřednictvím osobního počítače, který se připojuje přes připravené rozhraní. V závislosti na nabití akumulátoru a na podmínkách nasazení je možné volit mezi pěti programy jízdy. Pohon: Kompletní pohonná jednotka je namontována v protiváze. Řiditelné zadní kolo je současně i hnacím kolem. Je poháněno přes převodovku pevně umístěným, tichým, tříázovým motorem. Elektronické řízení odběru trakčního motoru zajišt uje plynulou změnu otáček motoru a tím stejnoměrný rozjezd bez škubání, velké zrychlení a elektronicky řízené brzdění se zpětným dobíjením akumulátoru. Při detekování natočení řízení (o) se rychlost jízdy v závislosti na úhlu natočení automaticky snižuje. Brzdný systém: Hydraulicky ovládaná bubnová servobrzda účinně zbrzdí vozidlo na obou předních kolech i při vynaložení malé síly na stisknutí pedálu. Vozidlo je zároveň zabrzděno generátorově přes trakční motor až do úplného zastavení. Tím spíš je používání nožní brzdy žádoucí a spotřeba energie, jakož i opotřebení brzd, se tak minimalizuje. Ochranná stříška řidiče (8): V provedení jako stabilní čtyřsloupková střecha. Použití úzkého střešního proilu s výztuhami zajišt uje dobrý kruhový výhled. Ochranná stříška řidiče je při zakrytování vybavena čelním a zadním bezpečnostním sklem. Hydraulický systém: Dva systémy: Solo-Pilot (t) a Multi-Pilot (o). Solo-Pilot: Jediná páka pro zvedání/spouštění, sklon dopředu/dozadu, jakož i volitelné dvě další páky pro doplňující unkce (např. boční šoupátko, sponka atd.). Přepínač směru jízdy je vestavěn do zvedací páky. Multi-Pilot (volitelné): Všechny hydraulické unkce, přepínač směru jízdy a houkačka jsou pohromadě na jedné páce. Hydraulika pro všechny unkce pracuje s jedním, pro tyto účely zvoleným, počtem otáček. Zvedací systém (2): Velmi pevné ocelové proily jsou mimořádně úzké. To umožňuje dobrý výhled na vidlice. Nosné kolejnice a nosič vidlic se pohybují po trvale namazaných, a proto bezúdržbových, šikmých válečcích. B 3

13 3 Technická data standardního proveden (všechny údaje v mm) Označení EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac 15 a/2 Bezpečnostní odstup h 1 Výška zvedací konstrukce zasunuta h 2 Volný zdvih h 3 Zdvih h 4 Výška zvedací konstrukce vysunuta h 6 Výška nad ochrannou střechou h 7 Výška sedadla H 1 Nastavitelné sedadlo h 10 Výška spojky L 1 Délka včetně vidlice L 2 Délka včetně hřbetu vidlice 1) b 1 Celková šířka e Šířka vidlice m 1 Volný prostor nad zemí s nákladem pod zvedací konstrukcí m 2 Volný prostor od podstavné plochy uprostřed rozvoru kol A st Pracovní šířka u palet x 1200 podélně A st Pracovní šířka u palet x 1200 příčně W a Rádius otáčení x Vzdálenost nákladu 1) y Rozchod kol ) = +7 mm DZ-sloupek B 4

14 h 4 h 1 h 3 c 5 6 h 6 h 7 H 1 Q m 2 h 10 s e a 2 Ast Wa a 2 m 1 h 2 L 2 y L 1 b 1 x B 5

15 3.1 Provedení zdvihacího zařízení (všechny údaje v mm) VDI 3596 Označení Tabulka zvedacích zařízení EFG-DH ac 10/10 L/12,5/15 Zdvih h 3 Volný zdvih h 2 Konstrukční výška zasunutá h 1 Konstrukční výška vysunutá h 4 ZT ZZ DZ B 6

16 h 4 h 1 h 3 c 5 6 h 6 h 7 H1 Q m 2 h 10 s e a 2 Ast Wa a 2 m 1 h 2 L 2 y L 1 b 1 x B 7

17 3.2 Výkonnostní údaje Označení EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac 15 Q Nosnost (při c= 500 mm) *) c Vzdálenost od těžiště nákladu Pojezdová rychlost s / bez zdvihového zatížení Rychlost zdvihu s/ bez břemena Rychlost spouštění s/bez břemena Schopnost stoupání (30 min) se zatížením při zdvihu / bez zatížení při zdvihu Schopnost stoupání (5 min) se zatížením při zdvihu / bez zatížení při zdvihu Zrychlení (10m) s nákladem / bez nákladu kg mm 12/12,5 12/12,5 12/12,5 12/12,5 km/h 0,28/0,50 0,29/0,50 0,25/0,50 0,24/0,50 m/s 0,58/0,60 0,58/0,60 0,58/0,60 0,58/0,60 m/s 8,5/12 8/11,5 7/11 6,5/10,5 % 13/18 12,5/17,5 11/16,5 10/16 % 5,1/4,6 5,1/4,6 5,4/4,7 5,6/4,8 s *) při vodorovně stojící zvedací konstrukci B 8

18 3.3 Hmotnosti (všechny údaje v kg) Označení EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac 15 Vlastní hmotnost (včetně baterie) Zatížení na nápravu vpředu (bez zdvihového zatížení) Zatížení na nápravu vpředu (se zdvihovým zatížením) Zatížení na nápravu vzadu (bez zdvihového zatížení) Zatížení na nápravu vzadu (se zdvihovým zatížením) Pneumatiky vozidla Označení EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac 15 Pneumatiky vozidla Velikost plášt ů SE, přední a zadní Velikost plášt ů - plné gumy, přední a zadní SE (pevné), plné gumy SE (pevné), plné gumy SE (pevné), plné gumy SE (pevné), plné gumy 18 x x x x x /8 18 x /8 18 x /8 18 x /8 B 9

19 3.5 Normy EN A A Trvalá úroveň akustického tlaku (hlučnost): 63 db (A) dle EN v souladu s ISO 4871 Trvalá hlučnost je střední hodnotou, která se zjišt uje podle norem a zahrnuje v sobě hodnoty hlučnosti při jízdě a zvedání a při chodu naprázdno. Úroveň akustického tlaku se zjišt uje v místě ucha řidiče. Vibrace: 0,62 m/s 2 podle EN Vibrační zrychlení, působící na tělo řidiče v místě obsluhy, je dle normy lineárně integrovanou váženou hodnotou ve vertikálním směru. Zjišt uje se při přejezdu pražců konstantní rychlostí. Elektromagnetická tolerance (EMV): A Výrobce potvrzuje dodržení mezních hodnot elektromagnetického rušení a odolnosti proti rušení jako i zkoušky výboju statické elektriny podle EN jako i odkazu uvedených v této norme. Změny elektrických a elektronických součástí a jejich seřízení se smějí provádět pouze s písemným souhlasem výrobce. 3.6 Podmínky použití Okolní teplota A provozní: -20 C až +40 C Pri stálém nasazení pozemních dopravních prostredku pod teplotou 5 C nebo v mrazírnách resp. pri extrémních teplotních nebo vlhkostních výkyvech musí být pozemní dopravní prostredky vybaveny speciálním vybavením a musí mít i zvláštní povolení. B 10

20 (mm) (mm) D (mm) D (mm) Q (kg) Q (kg) Xxx Xxxx Xxxxxxx Xxxxxxxxx Xxxxxxxxx Xxxxxxxxxx Xxxxxxxxx Xxxxxxxxxx Xxxxxxx Xxxxxx Xxxxx Xxxx Xxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx kg Xxxxxxxxxxxxxxxxx mm Xxxxxxxxxxxxxxxxxxx kg Xxxxxxxxxxxxxxxxxxx xxxxxxxxxx V Xxxxxxxxxxxxxxxxx kw xxxxxxxx kg Xxxxxx Xxxxxx Xxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx 4 Místa označení a typové štítky Výstražné tabulky a tabulky s upozorněním jako i diagramy zatížení, označení bodů pro přivázání resp. zvednutí a typové štítky musí být stále čitelné, popř. je nutno je obnovit Poz. Označení 9 Štítek s označením pro přivázání resp. zvednutí 10 Štítek spolujízda je zakázána 11 Štítek dodržovat návod na obsluhu 12 Štítek nosnost 13 štítek Zapnout bezpečnosti pas 14 Štítek jízda se zvednutým nákladem, předklonění sloupku se zvednutým nákladem je zakázána 15 Štítek výstraha při převrácení 16 Štítek Nestoupejte na ani pod zvedané břemeno, nebezpečí smeknutí 17 štítek s údaji o kontrole dodržení předpisů bezpečnosti a ochrany zdraví při práci (D) 18 Typový štítek B 11

21 4.1 Typový štítek a označení vozíku Poz. Název, označení Poz. Název, označení 19 Typ 25 Výrobce 20 Výrobní číslo 26 Min / max hmotnost baterie v kg 21 Nominální nosnost v kg 27 Příkon v kw 22 Baterie: napětí / V 28 Vzdálenost těžiště nákladu v mm 23 Leergewicht ohne Batterie in kg 29 Rok výroby 24 Znak výrobce 30 Volitelný A Při jakýchkoliv dotazech, týkajících se vozíku, a při objednávkách náhradních dílů vždy uvádějte výrobní číslo vozíku (20). 4.2 Diagram zatížení - vozidlo Diagram zatížení vozidla (12) udává nosnost Q vozidla v kg při svislé poloze zvedací konstrukce. Viditelnost diagramu závisí na konstrukci použitého zvedacího systému. Ve ormě tabulky je udáno, jak velká je maximální nosnost při určitém těžišti nákladu D (v mm) a požadované výšce zdvihu H (v mm).. Příklad: Příklad pro zjištění maximální nosnosti: Při těžišti nákladu D o hodnotě 600 mm a maximální výšce zdvihu H o hodnotě 3600 mm činí maximální nosnost Q 1105 kg. B 12

22 4.3 Diagram zatížení - vidlice (základní přístroj) Zátěžový diagram zvedací vidlice udává nosnost Q vozidla v kilogramech. V diagramu je znázorněno, jak velká je maximální nosnost při rozdílných těžištích nákladů D (v mm). 4.4 Diagram zatížení - nástavce Zátěžový diagram přídavných zařízení udává nosnost Q vozidla v kilogramech ve spojení s příslušným přídavným zařízením. Sériové číslo, uvedené v zátěžovém diagramu se musí shodovat s číslem na typovém štítku příslušného přídavného zařízení, protože nosnost vychází z údajů, uvedených jeho výrobcem. Je zobrazena stejným způsobem jako u vozidla a zjišůuje se stejným způsobem. Označení ve tvaru šipky (31 a 32) na vnitřním resp. vnějším sloupku ukazují řidiči, kdy dosáhl hranici výšky zdvihu předepsanou v diagramu zatížení B 13

23 B 14

24 C Doprava a první uvedení do provozu 1 Naložení jeřábem m Používat jen zvedací zařízení s dostatečnou nosností (Nakládací hmotnost = vlastní hmotnost + hmotnost baterie; viz typový štítek vozidla). 1 Vozidlo odstavit v zabezpečeném stavu (viz kapitolu E). Uvazovací zařízení jeřábu připevnit na příčný nosník zvedacího zařízení (1) a závěsné zařízení (2). 2 m Uvazovací prostředky uvazovacího zařízení jeřábu musí být tak připevněny, aby při zvednutí nedošlo k jejich kontaktu s ostatními díly nebo ochrannou střechou pro řidiče. 2 První uvedení do provozu m První uvedení vozidla do provozu a zaškolení řidiče smí provádět jen osoby, které byly příslušně zaškoleny. Pokud bylo současně dodáno několik vozidel, pak musí být dbáno na to, aby při montáži zvedacího zařízení, zvedacích konstrukcí a základního vozidla byly smontovány díly, které mají vždy stejné sériové číslo. Vozidlo smí jet pouze na proud dodávaný baterií. Stejnosměrný střídavý proud poškozuje elektronické konstrukční díly. Kabelové spojení k baterii (vlečné kabely) musí být kratší než 6 m. C 1

25 Aby bylo možno uvést vozidlo po dodání resp. po transportu do provozu, musí být provedeny následující práce: Zkontrolovat úplnost vybavení. Kontrola připojení akumulátoru a výšky hladiny kyseliny (viz kapitola D, odstavec 6). Zkontrolovat moment dotažení matek kol (viz kapitolu F). Vozidlo uvést do provozu podle příslušného předpisu (viz kapitolu E). 3 Pohyb vozidla bez vlastního pohonu Pokud je nutno vozidlo odtáhnout, postupujte následovně: A Tažnou tyč /lano připevnit na závěs pro přívěs tažného vozidla a na vozidle, které má být odtaženo. Vytáhnout zástrčku baterie (viz kapitolu D). Uvolnit ruční parkovací brzdu. Na sedadle vozidla, které je odtahováno, musí z důvodu řízení sedět jedna osoba. Vozidlo odtáhnout krokovou rychlostí. Pokud není zapnut agregát pro posilování řízení, lze řídit vozidlo pouze za vynaložení nadměrné síly. C 2

26 D Baterie - údržba, nabíjení, výměna 1 Bezpečnostní předpisy pro manipulaci s bateriemi s kyselinovou náplní Dříve než začnete jakkoliv pracovat na baterii, musíte se postarat o to, aby byl vozík odstaven a zajištěn (viz kapitolu E). Personál údržby: Nabíjet, udržovat a měnit baterie smí jen personál s příslušnou kvaliikací. Tento pokyn a všechny předpisy výrobce baterie a bateriové nabíjecí stanice je třeba při vlastním provádění prací vždy respektovat. Protipožární opatření: Při manipulaci s bateriemi a na nich není dovoleno kouřit a pracovat s otevřeným ohněm. V okolí vozíku, odstaveného k nabití baterie, nesmí být až do vzdálenosti 2 m umístěny žádné hořlaviny ani takové prostředky, které by mohly způsobit jiskření. Prostor musí být dostatečně větrán a musí v něm být připraveny prostředky protipožární ochrany. Údržba baterie: Víka bateriové kobky na vozíku se musí udržovat v suchém stavu a v čistotě. Svorky a kabelová oka musí být čisté, musí být potřeny slabou vrstvou vhodného tuku a musí být pevně dotaženy. Baterie s neizolovanými pólovými vývody je třeba překrýt izolační rohoží, zajištěnou proti sesmeknutí. m m Likvidace vadných a vypotřebovaných baterií: Vadné a vypotřebované baterie je třeba likvidovat tak, aby byly dodrženy národní předpisy pro ochranu životního prostředí případně jiné platné zákony pro likvidaci odpadu. Při likvidaci je třeba bezpodmínečně dodržet údaje výrobce baterie. Před uzavřením bateriového prostoru vozíku je třeba zajistit, aby nemohlo nijak dojít k oškození přívodních kabelů baterie. Baterie obsahují naředěnou kyselinu, která je jedovatá a leptá. Z tohoto důvodu je třeba při jakékoliv práci s baterií používat ochranného oděvu a prostředků osobní ochrany zraku. Bezpodmínečně je třeba zabránit přímému styku s akumulátorovou kyselinou. Pokud i přes ochranná opatření došlo k potřísnění oděvu, částí těla anebo očí, je třeba postižené části okamžitě opláchnout velkým množstvím vody a při potřísnění povrchu těla anebo očí kromě toho ihned vyhledat lékařskou pomoc. Rozstříkanou kyselinu je třeba okamžitě neutralizovat. Smí být použity pouze baterie s uzavreným telesem baterie. Hmotnost baterie a její rozmery mají znacný vliv na provozní bezpecnost vozidla. Výmena vybavení baterie smí být provedena jen za souhlasu výrobce. D 1

27 2 Typy akumulátorů O použití různých typů akumulátorů rozhoduje provedení vozidla. Následující tabulka při uvedení kapacity udává, jaké kombinace jsou k dispozici jako standard (podle DIN 43535) (IEC 254): EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac V - 4PzS - akumulátor 440L Ah 24 V - 4PzV - akumulátor 400 Ah 24 V - 4PzW - akumulátor 400 Ah 24 V - 4PzS - akumulátor 480HX Ah (Zvýąený výkon) 24 V - 5PzS - akumulátor 550L Ah 24 V - 5PzV - akumulátor 500 Ah 24 V - 5PzW - akumulátor 500 Ah 24 V - 5PzS - akumulátor 600HX Ah (Zvýąený výkon) 24 V - 7PzS - akumulátor 770L Ah 24 V - 7PzV - akumulátor 700 Ah 24 V - 7PzW - akumulátor 700 Ah 24 V - 7PzS - akumulátor 840HX Ah (Zvýąený výkon) 24 V - 8PzS - akumulátor 880L Ah 24 V - 8PzV - akumulátor 800 Ah 24 V - 8PzW - akumulátor 800 Ah 24 V - 8PzS - akumulátor 960HX Ah (Zvýąený výkon) Hmotnost akumulátoru je uvedena na typovém štítku akumulátoru. Vozidlo EFG-DH ac 10 EFG-DH ac 10 L EFG-DH ac 12,5 EFG-DH ac 15 Max. délka. Akumulátor pohonu 24 V Rozměry (mm) Max. šířka. H1 +/- 2 mm H2 +/- 2 mm Jmenovitá hmotnost. (-5/+8%) v kg v souladu s DIN EN (IEC 254) Ah Ah Ah Ah D 2

28 3 Odkrytí baterie Vozík odstavte v zabezpečeném stavu (viz kapitola E). Uvolnit aretování řídícího sloupku (2), řídící sloupek posunout dopředu a zabezpečit v této pozici. Nebezpečí úrazu vzhledem k provozní teplotě motoru > 80 C. Buďte ještě opatrnější, je-li otevřen kryt akumulátoru. 1 2 S multipilotem (volba): Kryt řídícího ventilu (4) posunout až do jeho zapadnutí směrem dopředu. Kryt baterie se sedadlem pro řidiče (3) opatrně vyklopit směrem dozadu. Se solopilotem: Stlačením páky (6) uvolnit kryt řídícího ventilu (5) a tento pak vyklonit dopředu. Kryt baterie se sedadlem pro řidiče (3) opatrně vyklopit směrem dozadu Vytáhněte zástrčku akumulátoru (7) ze zásuvky (8). Popř. sejmout z baterie použitou izolační vložku. Spojení a rozpojení zástrčky baterie se zásuvkou smí být provedeno pouze tehdy, pokud je vypnut hlavní spínač a nabíječka. 7 8 D 3

29 4 Nabití baterie m Zpřístupnění baterie. Spojení a rozpojení baterie s nabíječkou smí být provedeno pouze tehdy, pokud je nabíječka vypnutá. Aby bylo při nabíjení zajištěno dostatečné větrání, nesmí být plochy článků baterie ničím zakryty. Na baterii nesmí být položeny žádné kovové předměty. Před nabíjením provést kontrolu viditelných poškození veškerých kabelových a zásuvných spojení. Nabíjecí kabel nabíjecí stanice baterie spojit (8) se zástrčkou baterie (7). Zapnout nabíjecí stanici baterie a provést nabití baterie podle předpisů výrobce baterie a nabíjecí stanice. 7 8 Bezpečnostní předpisy výrobce baterie a nabíjecí stanice musí být bezpodmínečně dodržovány. Kryt baterie musí být bezpodmínečně během nabíjení otevřen, aby se mohly plyny vznikající při nabíjení odpařit. Nepoužívat žádný oheň a otevřené světlo. Nebezpečí exploze! D 4

30 5 Vyjmutí a vložení baterie Zpřístupnění baterie (viz odstavec 3). Aby bylo zabráněno vzniku zkratů, musí být baterie s otevřenými póly nebo spojkami zakryty gumovou vložkou. Při výměně baterie za pomoci uvazovacího zařízení jeřábu musí být dodržována dostatečná nosnost (viz hmotnost baterie uvedená na typové štítku baterie - na tělese baterie. Uvazovací zařízení jeřábu vést přes vybrání v ochranné střeše pro řidiče, a aby nedošlo k promáčknutí tělesa baterie, musí působit svislým tahem. Háky musí být tak připevněny, aby při uvolnění uvazovacím zařízení jeřábu nedošlo k jejich pádu na články baterie. Uvazovací zařízení přivázat na těleso baterie (9). Uvazovacím zařízením jeřábu baterii zvednout ve směru jízdy vpravo přes rám a následovně ji vynést směrem do strany. 9 Usazení baterie se provádí v opačném pořadí. Při výměně baterie musí být použito její stejné provedení. Po opětné montáži provést kontrolu viditelných poškození kabelových a zásuvných spojení. Kryty a postranní dveře musí být bezpečně uzavřeny. Kryty musí být bezpečně uzavřeny. Při výměně/montáži akumulátoru je nutné dbát na pevné uložení akumulátoru v prostoru pro akumulátor ve vozidle. D 5

31 6 Zavření krytu baterie S multipilotem (o): Kryt regulačního ventilu zatlačte dozadu až za bod zaskočení, dokud síla pružiny kryt automaticky neuzavře. Se solopilotem (t): Po zavření krytu baterie vyklonit kryt řídícího ventilu až po jeho zapadnutí směrem dozadu. 7 Ukazatel vybití baterie, hlídač vybití baterie, počitadlo provozních hodin m Ukazatel stavu vybití baterie: Stav nabití baterie (10) je zobrazen po 10%- stupních na displeji inormačního a servisního zobrazení. (100% = kapacita akumulátoru 100%, údaj 0% = kapacita akumulátoru 20%). Sériové nastavení ukazatele vybití baterie / hlídače vybití baterie se provádí na standardních bateriích. Při zbytkové kapacitě baterie o hodnotě 20% u standardních bateriích resp. 40% u baterií nevyžadujících údržbu je nutno provést nabití baterie. A Hlídač vybití baterie: Při překročení zbytkové kapacity směrem dolů se vypne unkce zvedání. Na inormačním a servisním zobrazení se objeví příslušné zobrazení (hlášení) Funkce zvedání je opět aktivována, pokud dojde k nabití připojené baterie na minimálně 40 %. Počitadlo provozních hodin: Údaj počtu provozních hodin (11) je zobrazen vedle údaje stavu nabití akumulátoru. Počitadlo provozních hodin udává pod e celkovou dobu jízdy a zvedacích pohybů vozidla. D 6

32 E Obsluha vozíku 1 Bezpečnostní předpisy pro provoz vozíku Průkaz řidiče vozíku: Vozík smí řídit jen ti pracovníci, kteří jsou pro jeho obsluhu odpovídajícím způsobem vyškoleni a kteří provozovateli anebo jeho zplnomocněným zástupcům prokáží své schopnosti ovládat vozík. Práva, povinnosti a zásady pro práci řidiče vozíku: Řidič musí být poučen o svých právech a povinnostech, zaškolen v obsluze vozíku a seznámen s obsahem tohoto návodu k obsluze. Musí mu být vyhrazena potřebná pravomoc. U pozemních přepravníků, které mají pěší obsluhu, noste bezpečnostní obuv. Zákaz používání vozíku nepovolanými osobami: Po dobu používání řidič za svěřený vozík zodpovídá. Je povinen zakázat nepovolaným osobám pojíždět vozíkem a jakkoliv jinak jím manipulovat. Na vozíku není dovolena spolujízda ani zvedání osob. Škody a závady: Škody a jiné závady na vozíku je třeba okamžitě hlásit orgánům provozního dohledu. Vozíků, jejichž provoz není zcela bezpečný (na příklad vozíků s ojetými koly, vadnými brzdami a pod.), se nesmí až do jejich řádné opravy provozně využívat. Opravy: Bez řádného vyškolení a povolení nesmí řidič na vozíku provádět jakékoliv opravy ani změny. V žádném případě nesmí rušit účinnost bezpečnostních zařízení ani vypínačů ani tyto orgány jakkoliv přestavovat nebo seřizovat. Oblast ohrožení: Oblastí ohrožení je taková oblast, ve které dochází k ohrožení osob v důsledku pojezdových anebo zvedacích pohybů vozíku, jeho nosných prostředků (na příklad vidlice, pracovních nástaveb a pod.) po případě nákladu. Do této oblasti patří i prostor, do kterého může spadnout náklad anebo proniknout spouštěné či padající pracovní zařízení vozíku. Nepovolané osoby je třeba z oblasti ohrožení vykázat. Při ohrožení osob je třeba včas vydávat výstražný signál houkačkou. Jestliže nepovolané osoby ani přes výzvu oblast ohrožení neopustí, je třeba vozík neprodleně odstavit z provozu. Bezpečnostní zařízení a výstražné tabulky: Bezpečnostní zařízení, která se zde popisují, výstražné tabulky, nápisy a pokyny je třeba bezpodmínečně respektovat. E 1
