KATALOG SOUČÁSTÍ ŽELEZNIČNÍCH KOLEJOVÝCH VOZIDEL A ŽELEZNIČNÍHO ZAŘÍZENÍ ČD

Rozměr: px

Začít zobrazení ze stránky:

Download "KATALOG SOUČÁSTÍ ŽELEZNIČNÍCH KOLEJOVÝCH VOZIDEL A ŽELEZNIČNÍHO ZAŘÍZENÍ ČD"

Mária Horáková
před 8 lety
Počet zobrazení:

1 KATALOG SOUČÁSTÍ ŽELEZNIČNÍCH KOLEJOVÝCH VOZIDEL A ŽELEZNIČNÍHO ZAŘÍZENÍ ČD Katalog součástí ČD je obrazovou dokumentací součástí železničních kolejových vozidel Českých drah a železničního zařízení. Tyto vybrané součásti jsou nejčastějším terčem zlodějů a vandalů a velmi často končí ve sběrnách druhotných surovin. Jejich odcizením vznikají ČD, a.s. každoročně významné škody v řádech miliónů korun. Cílem uveřejnění katalogu součástí ČD je informovat zejména provozovatele sběren druhotných surovin, Policii ČR a případně další orgány oprávněné ke kontrolní činnosti provozovatelů sběren druhotných surovin o jejich existenci. Uveřejněním tohoto katalogu zároveň ČD, a.s. upozorňují na skutečnost, že tyto součásti spadají do okruhu odpadů, které nesmí provozovatel sběrny druhotných surovin na základě vyhlášky č. 478/2008 Sb. vykupovat. security@cd.cz

Cílem uveřejnění katalogu součástí ČD je informovat zejména provozovatele sběren druhotných surovin, Policii ČR a případně další orgány oprávněné ke kontrolní činnosti provozovatelů sběren druhotných

2 Topný kabel VSET (zástrčka s kolenem) 1 Je umístěn na konci vozu. Slouží k topení vozu. Na jedné straně je kabel ukončen velkou měděnou zástrčkou, druhý konec je veden do skříně vozu. Jedná se o kabel, který snese napětí V. měď, plast Průběžný VN kabel 2 Je veden podél celého vozu. Slouží k propojení vlakového topení na celé soupravě. Kabel je veden v ochranné trubce. měď, plast Kabel dálkového ovládání UIC kabel 3 Kabel dálkového ovládání na dveře a osvětlení. Zásuvka je na čele některých motorových vozů a lokomotiv a osobních vozů. Slouží k propojení vozů, kdy se pomocí kabelu ovládají např. dveře, topení nebo osvětlení. Většinou je zásuvka v horní části a je opatřená krytem z hnědého plastu. měď, plast Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 2

měď, plast Kabel dálkového ovládání UIC kabel 3 Kabel dálkového ovládání na dveře a osvětlení. Zásuvka je na čele některých motorových vozů a lokomotiv a osobních vozů.

3 Napájecí kabely 4 Umístěn ve vozidle. Slouží při odstavení soupravy k připojení na 220 nebo 380 V. Tento kabel je standardní elektrický prodlužovací kabel s běžnými koncovkami. Pouze u vozů řady 840/841 je koncovka, která se zapojuje do vozu atypická. Tímto připojením se vozidlu nebo vozu dobíjí baterie, popř. se vytápí nebo temperuje vůz. měď a plast Přívod alternátoru 5 El. kabel. U vozů je na venkovní straně el. kabel, který odvádí el. energii do rozvaděče uvnitř vozu. Některé vozy mají alternátor na nápravě, jsou však typy, kde je alternátor poháněn kardanem a je umístěn na rámu podvozku. Od alternátoru pak vede kabel do rozvaděče. měď Kabel pro napájení MG brzdy 6 Kabel pro napájení MG brzdy, 4 x 25 mm2 o délce 1,6 m se speciální koncovkou. měď Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 3

měď a plast Přívod alternátoru 5 El. kabel. U vozů je na venkovní straně el. kabel, který odvádí el. energii do rozvaděče uvnitř vozu.

4 Zemnící pásek 7 Uzemnění vozidla. Pásek nebo jednožilový kabel je umístěn na boku vozu nebo hnacího vozidla a propojuje skříň vozidla a rám podvozku nebo dvojkolí. Slouží k uzemnění skříně vozidla. Šíře pásku je cca 2 cm a délka okolo cm dle typu vozidla. měď, měď a plast Vodovodní baterie 8 Interiér - vodní hospodářství. Na WC nebo umývárně vozu. Slouží k odpouštění vody. mosaz, nerez Dávkovač mýdla 9 Krouhač mýdla, zásobník na mýdlo. Nachází se na WC nebo v umývárně vozu. hliník, nerez Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 4

Slouží k uzemnění skříně vozidla. Šíře pásku je cca 2 cm a délka okolo 20-50 cm dle typu vozidla.

5 Malé a velké police, příčníky 10 Interiér - odkládací police. V prostoru pro cestující, slouží k uložení zavazadel. Uchycení buď do stěny, nebo do stropu. hliník, ocel Klika nástupních dveří 11 Slouží k otevírání nástupních dveří vozu. Jsou umístěny vždy v krajní části dveří, kam se dveře uzavírají. hliník, mosaz Odpadkový koš 12 Odpadkový koš v interiéru. Umístěn pod okny, sedadly, na představcích a WC nebo umývárně. ocel, hliník, nerez Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 5

Jsou umístěny vždy v krajní části dveří, kam se dveře uzavírají. hliník, mosaz Odpadkový koš 12 Odpadkový koš v interiéru.

6 Kryt odpadkového koše 13 Kryt odpadkového koše v interiéru. Umístěn pod okny kupé. nerez Háček na oděvy 14 Odkládací háček. Většinou je umístěn na stěně vozu. Slouží k věšení oděvů. hliník Madlo dveří 15 Pomůcka pro cestující pro nástup, výstup, popř. průchod mezi vozy. hliník, nerez Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 6

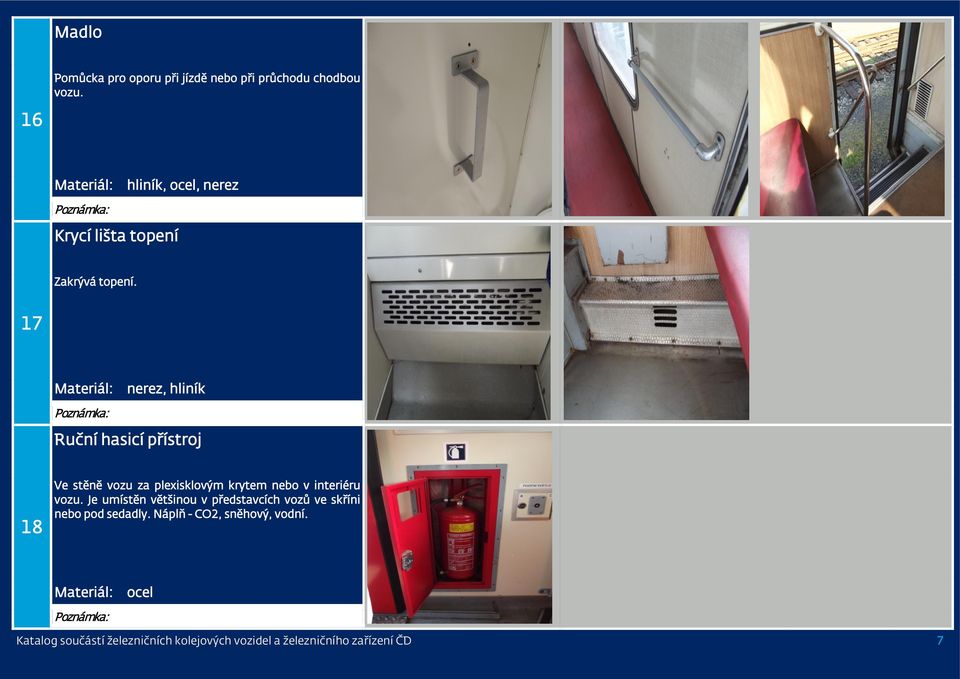

7 Madlo 16 Pomůcka pro oporu při jízdě nebo při průchodu chodbou vozu. hliník, ocel, nerez Krycí lišta topení Zakrývá topení. 17 nerez, hliník Ruční hasicí přístroj 18 Ve stěně vozu za plexisklovým krytem nebo v interiéru vozu. Je umístěn většinou v představcích vozů ve skříni nebo pod sedadly. Náplň - CO2, sněhový, vodní. ocel Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 7

17 nerez, hliník Ruční hasicí přístroj 18 Ve stěně vozu za plexisklovým krytem nebo v interiéru vozu.

8 Zdrž nová a sjetá 19 Součást brzdy vozu. Na jednom kole jsou 2 až 4 ks. Tyto zdrže jsou umístěny v tzv. "botce". Zdrže slouží k zastavení vozidla a působí přímo na kola. Jsou na každém kole. Tyto zdrže se dají vyměnit v terénu. Někdy je přístup horší a k botce jsou připevněny tzv. "šavlí". litina Zarážka 20 Jsou vždy žluté barvy, někdy však již značně zašlé. Tyto zarážky jsou umístěny ve stojanech nebo jsou ve výbavě hnacích vozidel. Slouží zastavování vozů při posunu a k zajišťování vozů proti samovolnému ujetí. Pokládají se přímo na koleje. ocel Nárazník 21 Narážecí ústrojí. Součást většiny drážních vozidel. Nárazník je umístěn na čele drážního vozidla vždy v každém rohu vozidla v počtu 4 ks na vozidlo. Je přišroubován k čelníku vozidla. Někdy je součástí nárazníku deformační deska. ocel Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 8

Tyto zarážky jsou umístěny ve stojanech nebo jsou ve výbavě hnacích vozidel. Slouží zastavování vozů při posunu a k zajišťování vozů proti samovolnému ujetí. Pokládají se přímo na koleje.

9 Šroubovka 22 Spojovací ústrojí. Slouží ke spojení vozidel. Šroubovka je vždy uprostřed vozidla na čele, v dolní části mezi nárazníky. Po připojení slouží k dotažení vozidel k sobě. Vozidla vybavená automatickým spřáhlem, šroubovky nemají. ocel Vrtule 23 Součást drobného kolejiva sloužící k upevnění podkladnice k pražci. Podkladnice Součást drobného kolejiva sloužící k upevnění kolejnice. 24 Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 9

Po připojení slouží k dotažení vozidel k sobě. Vozidla vybavená automatickým spřáhlem, šroubovky nemají.

10 Svěrky + šrouby 25 Součást drobného kolejiva sloužící k přichycení kolejnicového pasu k podkladnici. Kolejnice Slouží k pojezdu drážních vozidel. 26 ocel Přídržnice 27 Profil, sloužící k zajištění bezpečného průjezdu drážních vozidel přes část výhybky. Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 10

26 ocel Přídržnice 27 Profil, sloužící k zajištění bezpečného průjezdu drážních

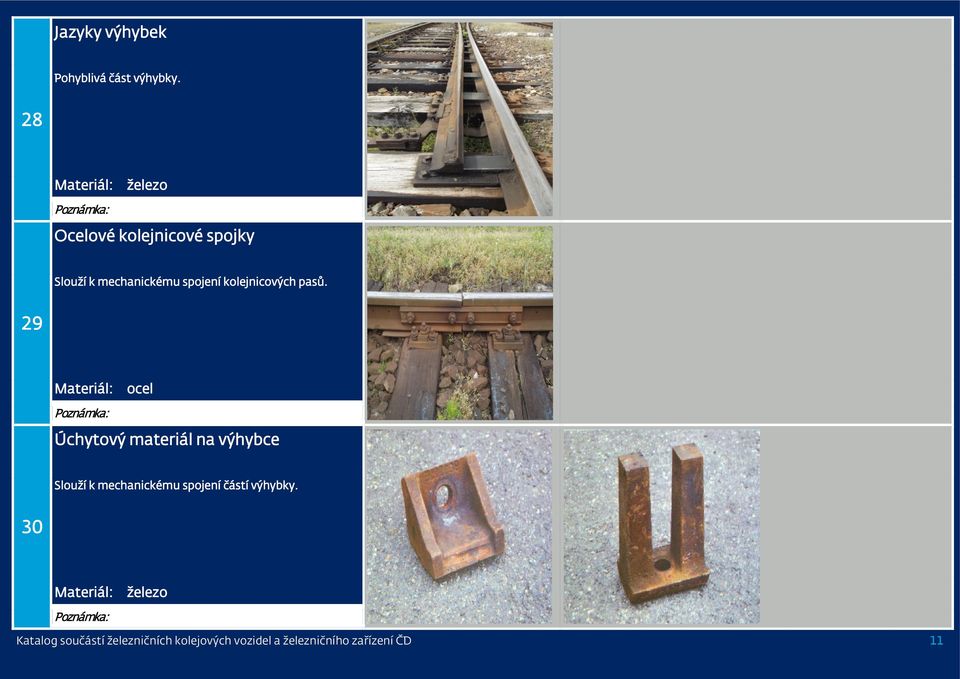

11 Jazyky výhybek Pohyblivá část výhybky. 28 Ocelové kolejnicové spojky Slouží k mechanickému spojení kolejnicových pasů. 29 ocel Úchytový materiál na výhybce Slouží k mechanickému spojení částí výhybky. 30 Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 11

12 Elektrovodné propojky 31 Slouží k zajištění celistvosti vodivé cesty pro trakční proudy a správnou funkčnost kolejových obvodů., měď, ocel Ruční přestavník výhybky 32 Víko přestavníku 33 Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 12

, měď, ocel Ruční přestavník výhybky 32 Víko přestavníku 33

13 Tlumivky - různé typy 34, měď, litina (skříň) Kovové kryty na stožárech 35 Slouží jako ochrana před nebezpečným dotykem živých částí., litina Vodivé lanové propojení v izolaci Slouží k zajištění celistvosti vodivé cesty. 36 měď v izolaci případně ocel v izolaci Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 13

, litina Vodivé lanové propojení v izolaci Slouží k zajištění celistvosti vodivé

14 Výkolejka Bezpečnostní prvek. 37 Víko kabelového žlabu + kabelový žlab 38 Katalog součástí železničních kolejových vozidel a železničního zařízení ČD 14
