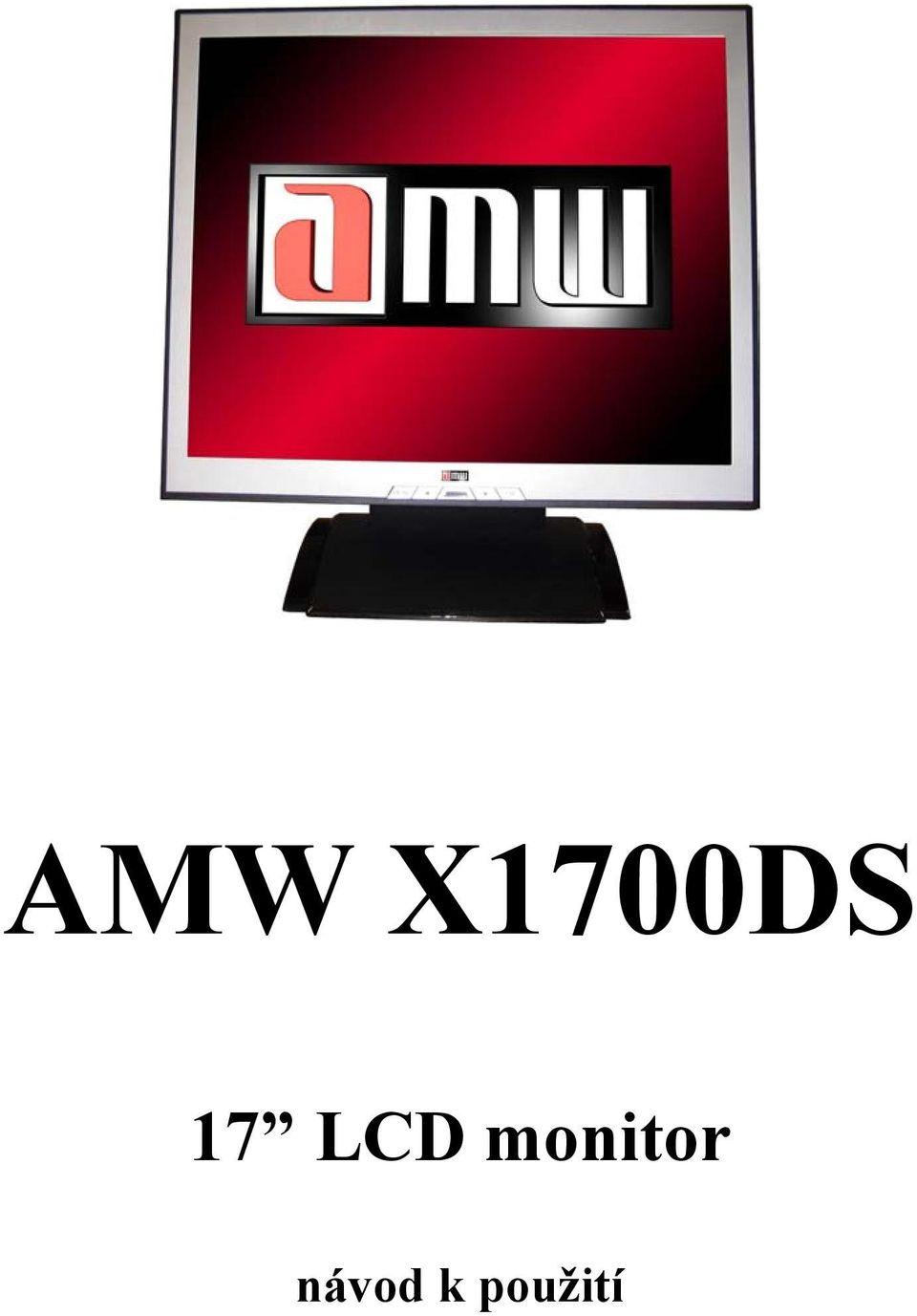

1 AMW X1700DS 17 LCD monitor návod k použití

2 Obsah OBSAH...1 ÚVOD...2 VLASTNOSTI...2 OBSAH BALENÍ...2 POZNÁMKY K INSTALACI MONITORU...2 PŘIPOJENÍ KABELŮ K MONITORU A PC...3 OVLÁDÁNÍ MONITORU...3 POUŽÍVÁNÍ OSD...4 HLAVNÍ MENU...4 PODMENU...5 HORKÉ KLÁVESY...5 PODPOROVANÉ ROZLIŠENÍ A FREKVENCE...7 ŘEŠENÍ PROBLÉMŮ...7 BEZPEČNOSTNÍ UPOZORNĚNÍ...8 ČIŠTĚNÍ MONITORU...9 POZNÁMKY K LCD MONITORU...9 1

3 Úvod Vlastnosti Podpora rozlišení SXGA (1280x1024 pixelů) VESA DPMS power saving: po uběhnutí stanovené doby nečinnosti automaticky vypíná monitor Vestavěný adaptér Automatické samonastavení Ergonomický design: monitor splňuje normu TCO 03 Vyhovuje specifikaci Windows 95/98/2000/XP Plug & Play Všestranné, funkční a uživatelsky přívětivé menu OSD Obsah balení Napájecí kabel 1.5m Kabel VGA (D-Sub) 1.8m Audio kabel 1.8m (pouze u modelů s reproduktory) DVI Kabel 1.8m (volitelně a pouze u modelů s oběma vstupy) Uživatelská příručka 1 ks Poznámky k instalaci monitoru Neinstalujte monitor na místa, kde se rychle a často mění teplota ovzduší nebo do vlhkého, prašného či zakouřeného prostředí. V tomto prostředí může monitor zapříčinit požár, elektrický zkrat nebo úraz elektrickým proudem. Neumisťujte LCD monitor blízko okna z důvodu vystavení povětrnostním podmínkám jako je déšť či vlhkost nebo sluneční záření. Udržujte dobré odvětrávání monitoru; zakrytí ventilačních otvorů v zadní části monitoru může způsobit vznícení monitoru. Umístěte monitor alespoň 10 cm ode zdi. Udržujte okolní teplotu monitoru okolo 0ºC až +40ºC. 2

4 Připojení kabelů k monitoru a PC 1. Položte monitor na stůl. 2. Odejměte kryt ze zadní strany stojanu. 3. Po připojení kabelů (napájecí, VGA D-Sub příp. DVI a audio) zatlačte kryt zadní strany stojanu zpět. (Poznámka: Při správném zatlačení krytu byste měli slyšet kliknutí). 4. Připojte VGA kabel(y) do VGA portu(ů) vašeho PC. 5. Připojte napájecí kabel do zásuvky el. napětí (230V 50Hz) Nyní by měl být monitor připraven k použití. Ovládání monitoru Nastavení monitoru se provádí pomocí tlačítek umístěných ve spodní části panelu. Tlačítko Funkce MENU - Prvním stiskem se dostanete do MENU - Vstup do podmenu nebo potvrzení volby --- Pohyb proti směru hodinových ručiček v menu --- Snížení úrovně --- Horká klávesa Hlavní vypínač - Vypíná/zapíná monitor - Modré pracovní mód monitoru - Červené Úsporný režim monitoru --- Pohyb ve směru hodinových ručiček v menu --- Zvýšení úrovně --- Horká klávesa OK -Automaticky nastaví pozici obrazu. -Stisk tohoto tlačítka vrací v menu o pozici vzad 3

5 Používání OSD (OSD - On Screen Display - nastavení na obrazovce) Funkce OSD umožňuje jednoduše nastavit display na požadovanou úroveň. OSD menu obsahuje hlavní menu, podmenu rozšířených nastavení a podmenu s nastavením teploty barev. Hlavní menu Pro vstup na Hlavní stránku stiskněte tlačítko MENU na panelu monitoru. Na Hlavní stránce lze nastavit: Jas - BRIGHTNESS, Kontrastní poměr - CONTRAST RATIO, Horizontální pozici obrazu - H-POSITION, Vertikální pozici obrazu - V-POSITION, Teplotu barev - COLOR TEMPERATURE, Hlasitost reproduktorů - VOLUME. Úroveň nastavení lze měnit opakovaným stisknutím tlačítek nebo Hlavní menu Main Menu Název funkce Volba BRIGHTNESS CONTRAST Nastavení jasu monitoru Nastavení kontrastu Pokud je nastaveno na ON, po změně módu (DVI -> D-Sub) se spustí automatická AUTO ADJUST konfigurace monitoru. Pokud je nastaveno na OFF, po změně módu je obnoveno tovární nastavení monitoru (tuto položku nelze nastavovat v módu DVI) H- POSITION Nastavení horizontální pozice obrazovky (nelze v módu DVI) V- POSITION Nastavení vertikální pozice obrazovky (nelze v módu DVI) Nastavení teploty barev Color Temperature Native (přirozená): do červena (přednastaveno) Cool (studená): do modra Warm (teplá): do žluta ADVANCED SETUP Vstup na stránku rozšířeného nastavení VOLUME Nastavení hlasitosti reproduktorů (pouze u modelů s reproduktory) Poznámka: Stiskněte tlačítko MENU k přechodu na hlavní stránku OSD menu. Stisknutím tlačítek nebo vyberte vámi požadovanou volbu v menu a opětovným stisknutím tlačítka MENU ji aktivujte. Mačkáním tlačítek nebo nastavte úroveň zvoleného parametru v rozmezí 0 to 100. Stisknutím tlačítka OK kdykoli vyskočíte z menu. 4

6 Podmenu Main Menu Sub Menu Název funkce Volba RED GREEN BLUE Time Out LANGUAGE CLOCK PHASE RESET Nastavení požadované hodnoty červené barvy obrazu Nastavení požadované hodnoty zelené barvy obrazu Nastavení požadované hodnoty modré barvy obrazu Definování doby zobrazení OSD menu na obrazovce Výběr jazyk OSD menu Nastavení PLL parametrů (nelze v módu DVI) Nastavení PLL parametrů (nelze v módu DVI) Vrátí všechny parametry do továrního nastavení V- POSITION Nastaví vertikální pozici OSD menu. H- POSITION Nastaví horizontální pozici OSD menu. Poznámka: Stiskněte tlačítko MENU ke vstupu do položky. Mačkáním tlačítek nebo nastavte požadovanou volbu. Stisknutím tlačítka OK se kdykoli vrátíte na hlavní stránku OSD menu. Horké klávesy Nastavení hlasitosti (pouze Audio Model monitor) Stiskem tlačítka na panelu monitoru vyvoláte obrazovku s nastavením hlasitosti. Poté stiskněte tlačítko k zesílení nebo k zeslabení hlasitosti reproduktorů monitoru. Po několika sekundách obrazovka nastavení hlasitosti sama zmizí. Stiskem tlačítka OK lze z této obrazovky vystoupit přímo. Ztlumení reproduktorů Stiskem tlačítka okamžitě ztišíte reproduktory a na obrazovce se objeví indikátor. Pro zrušení této funkce stiskněte tlačítko nebo. 5

7 Automatická konfigurace (nefunguje v módu DVI) Po stisku tlačítka OK bude odstartována funkce automatické konfigurace a systém se nastaví na optimální parametry. Na obrazovce se na několik sekund objeví následující obrazovka. Přepínání mezi vstupy monitoru (pouze u modelů s oběma vstupy D-sub a DVI) Přepínat mezi vstupy lze současným stiskem tlačítek a. V pravém horním rohu se objeví indikátor právě zvoleného vstupu. Při zvolení vstupu DVI bude znepřístupněno v hlavním menu nastavení H-POSITION,V-POSITION a AUTO ADJUST. Také budou znepřístupněny funkce CLOCK a PHASE v podmenu. 6

8 Podporované rozlišení a frekvence Zobrazovací mód Analogový Horizontální Frekvence Vertikální VESA VGA 640 x KHz 60 Hz 37.5 KHz 75 Hz 37.9KHz 72Hz 720 x KHz 70.1 Hz SVGA 800 x KHz 56.3 Hz 37.9 KHz 60.3 Hz 46.9 KHz 75.0 Hz 48.1 KHz 72.0 Hz XGA 1024 x KHz 60.0 Hz 56.5 KHz 70.1 Hz 60.0 KHz 75.0 Hz SXGA 1280 x KHz Hz KHz Hz Macintosh VGA 640 x KHz 66.7 Hz 832 x KHz 74.6 Hz MS-DOS 640 x KHz 70.1 Hz Řešení problémů Pokud monitor přestane pracovat korektně, prosím, vykonejte následující kroky pro vyřešení problému. 1. Vykonejte všechny nastavení popsaná v sekci Ovládání monitoru. 2. Pokud nepomůží kroky popsané ve zmiňované kroky sekci, zkuste využít řešení uvedená v následující tabulce. Příznak Zkuste zkontrolovat... zda je dobře připojen napájecí kabel, a) Tlačítko hl. vypínače nesvítí. zda byl stisknut hlavní vypínač. Stiskněte jej, zda není poškozena zásuvka napájení. Zkuste vyměnit kabel napájení. zda není spuštěn šetřič monitoru. Zkuste pohnout myší, nebo klepněte na klávesnici, b) Tlačítko hl. vypínače svítí modře nastavení kontrastu a/nebo jasu, zda je správně nastavena frekvence výstupu signálu z grafické karty. zda počítač není v úsporném režimu. Zkuste pohnout myší, nebo klepněte na klávesnici, c) Tlačítko hl. vypínače svítí červeně zda je počítač zapnutý, zda není vytaže datový kabel. d) Display je příliš tmavý nebo světlý. e) Display není vycentrován. zda je kontrast nebo jas nastaven na správnou hodnotu, zda je signál z počítače dostatečně silný, nebo není-li naopak silný moc. zda je správně nastavena frekvence výstupu signálu z grafické karty. Řešením bývá stisknutí tlačítka OK na monitoru provede se automatické nastavení zda je monitor napájen specifikovaným elektrickým napětím. f) Obraz se chvěje. zda je zobrazovací signál z počítače v rámci možností zobrazení počítače (viz tabulka Podporované rozlišení a frekvence). 7

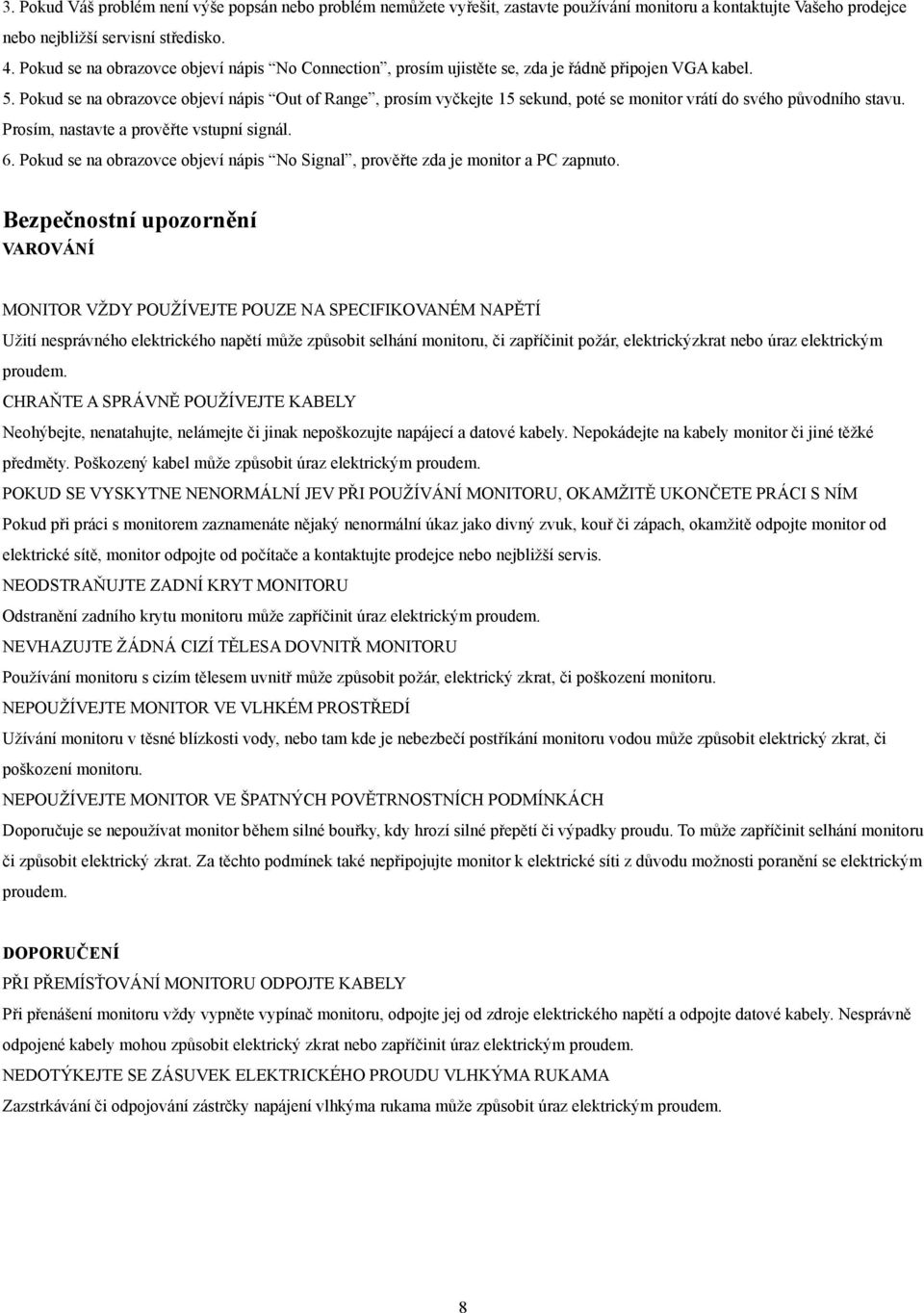

9 3. Pokud Váš problém není výše popsán nebo problém nemůžete vyřešit, zastavte používání monitoru a kontaktujte Vašeho prodejce nebo nejbližší servisní středisko. 4. Pokud se na obrazovce objeví nápis No Connection, prosím ujistěte se, zda je řádně připojen VGA kabel. 5. Pokud se na obrazovce objeví nápis Out of Range, prosím vyčkejte 15 sekund, poté se monitor vrátí do svého původního stavu. Prosím, nastavte a prověřte vstupní signál. 6. Pokud se na obrazovce objeví nápis No Signal, prověřte zda je monitor a PC zapnuto. Bezpečnostní upozornění VAROVÁNÍ MONITOR VŽDY POUŽÍVEJTE POUZE NA SPECIFIKOVANÉM NAPĚTÍ Užití nesprávného elektrického napětí může způsobit selhání monitoru, či zapříčinit požár, elektrickýzkrat nebo úraz elektrickým proudem. CHRAŇTE A SPRÁVNĚ POUŽÍVEJTE KABELY Neohýbejte, nenatahujte, nelámejte či jinak nepoškozujte napájecí a datové kabely. Nepokádejte na kabely monitor či jiné těžké předměty. Poškozený kabel může způsobit úraz elektrickým proudem. POKUD SE VYSKYTNE NENORMÁLNÍ JEV PŘI POUŽÍVÁNÍ MONITORU, OKAMŽITĚ UKONČETE PRÁCI S NÍM Pokud při práci s monitorem zaznamenáte nějaký nenormální úkaz jako divný zvuk, kouř či zápach, okamžitě odpojte monitor od elektrické sítě, monitor odpojte od počítače a kontaktujte prodejce nebo nejbližší servis. NEODSTRAŇUJTE ZADNÍ KRYT MONITORU Odstranění zadního krytu monitoru může zapříčinit úraz elektrickým proudem. NEVHAZUJTE ŽÁDNÁ CIZÍ TĚLESA DOVNITŘ MONITORU Používání monitoru s cizím tělesem uvnitř může způsobit požár, elektrický zkrat, či poškození monitoru. NEPOUŽÍVEJTE MONITOR VE VLHKÉM PROSTŘEDÍ Užívání monitoru v těsné blízkosti vody, nebo tam kde je nebezbečí postříkání monitoru vodou může způsobit elektrický zkrat, či poškození monitoru. NEPOUŽÍVEJTE MONITOR VE ŠPATNÝCH POVĚTRNOSTNÍCH PODMÍNKÁCH Doporučuje se nepoužívat monitor během silné bouřky, kdy hrozí silné přepětí či výpadky proudu. To může zapříčinit selhání monitoru či způsobit elektrický zkrat. Za těchto podmínek také nepřipojujte monitor k elektrické síti z důvodu možnosti poranění se elektrickým proudem. DOPORUČENÍ PŘI PŘEMÍSŤOVÁNÍ MONITORU ODPOJTE KABELY Při přenášení monitoru vždy vypněte vypínač monitoru, odpojte jej od zdroje elektrického napětí a odpojte datové kabely. Nesprávně odpojené kabely mohou způsobit elektrický zkrat nebo zapříčinit úraz elektrickým proudem. NEDOTÝKEJTE SE ZÁSUVEK ELEKTRICKÉHO PROUDU VLHKÝMA RUKAMA Zazstrkávání či odpojování zástrčky napájení vlhkýma rukama může způsobit úraz elektrickým proudem. 8

10 Čištění monitoru VAROVÁNÍ Pokud ukápnete do monitoru čistící vodu nebo prostředek, nebo pokud do monitoru vnikne nějaký předmět, okamžitě odpojte monitor od zdroje napájení a kontaktujte Vašeho prodejce nebo nejbližší servisní středisko. Vždy se ujistěte, zda při odpojování monitoru od zdroje elektrického napětí máte suché ruce. DOPORUČENÍ Z bezpečnostních důvodů při čištění vypněte monitor a odpojte jej od zdroje elektrického napětí. Nepoškrábejte obrazovku nějakým drzným předmětem. Nikdy neužívejte k čištění nedoporučené rozpouštědla. Například benzenové voskové brusné čističe, kyseliny či alkalická rozpouštědla. Dlouhodobé drhnutí kabinetu výrobky z gumy nebo plastu může zapříčinit degeneraci nebo odloupnutí nátěru kabinetu. cabinet. Čištění kabinetu Odstraňte špínu lehce navlhčeným hadříkem a vhodným, hodně zředěným rozpouštědlem. Poté kabinet otřete suchým měkkým hadříkem. Čištění panelu LCD Je doporučeno pravidelné čištění suchým měkkým hadříkem. Poznámky k LCD monitoru Popsané chování LCD monitoru je normální a neindikuje problém: Po prvním spuštění LCD monitoru může být obraz vystředěn na ploše. V tomto případě nastavte správnou pozici okna jak je popsáno v kapitole Používání OSD. Při prvním spuštění může monitor chvíli blikat. Vypněte hlavní vypínač monitoru a pak jej opět zapněte. Blikání by mělo ustat. Můžete zaznamenat nerovnoměrný jas monitoru v závislosti na zobrazovaném podkladu. Pro LCD panely je normální zobrazovat s poněkud nestejnoměrným jasem. Pro LCD panely je přirozené při změně obrazu, který byl zobrazen po delší čas, že při změně na obraz jiný ještě nějakou dobu zůstává. Pokud obrazovka zčerná, bliká nebo se nechce rozsvítit, kontaktujte Vašeho prodejce nebo nejbližší servisní středisko, kvůli výměně podsvícení. Nesnažte se problém sami napravit! Pokud chcete produkt reklamovat či provést preventivní kontrolu a originální obal je poničen. Kontaktujte, prosím, Vašeho prodejce nebo nejbližší servisní středisko pro radu nebo náhradu obalu. 9

11 Servisní středisko monitorů AMW pro ČR: SIL Eastern Europe Těšínská 1970/ Ostrava tel: , Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 prodej@abi.cz 10
