1 PCB module - příručka pro rychlý start

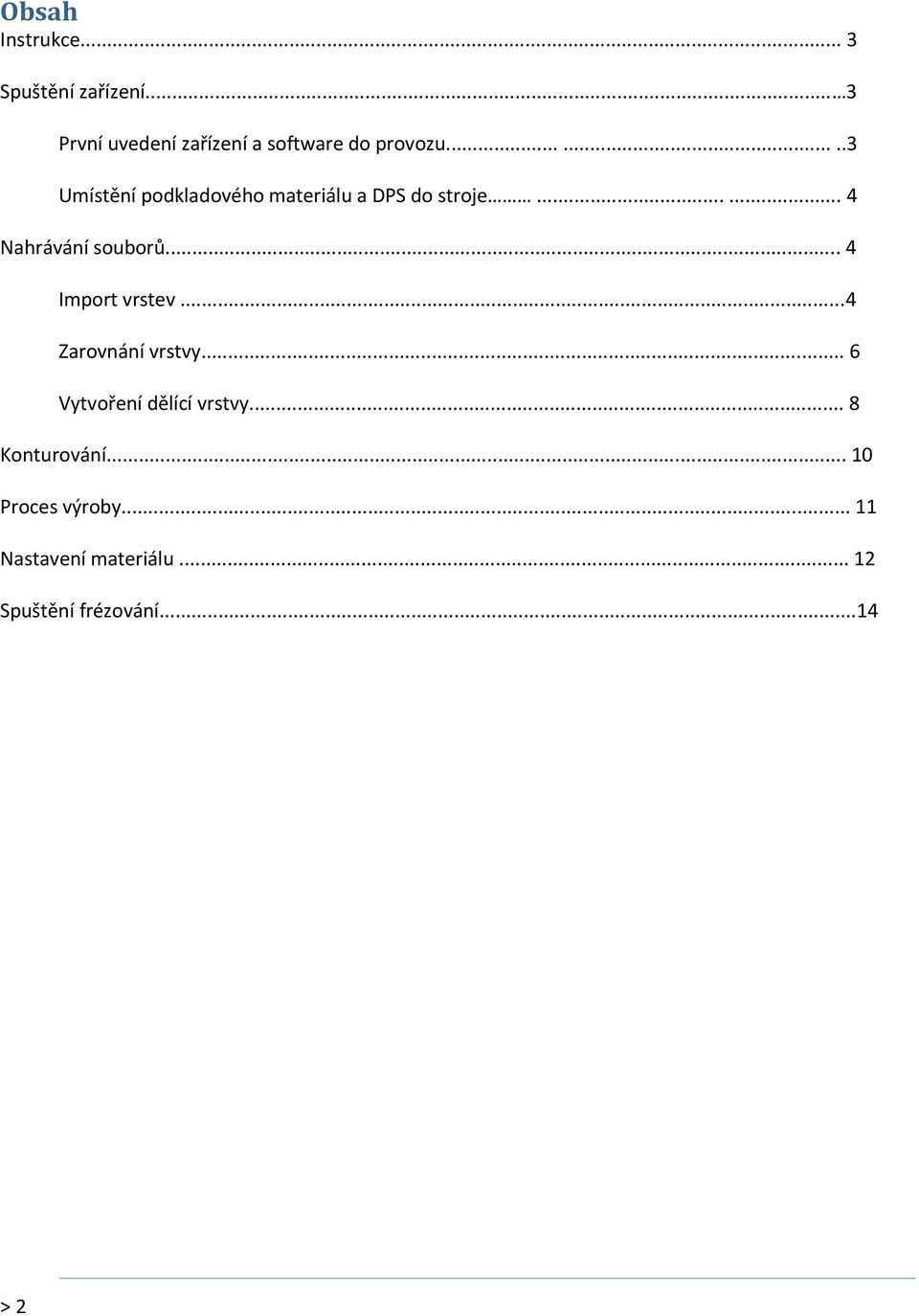

2 Obsah Instrukce... 3 Spuštění zařízení... 3 První uvedení zařízení a software do provozu Umístění podkladového materiálu a DPS do stroje Nahrávání souborů... 4 Import vrstev...4 Zarovnání vrstvy... 6 Vytvoření dělící vrstvy... 8 Konturování Proces výroby Nastavení materiálu Spuštění frézování...14 > 2

3 Instrukce Tato příručka vám pomůže seznámit se s výrobou desek plošných spojů (DPS) pomocí PCB modulu. Soubory a nastavení používané v této příručce se používají s dodanými vzorovými soubory a převzatým nastavením zařízení. Nastavení stroje zde zobrazena se může lišit od nastavení na vašem počítači. Podrobnější informace o tom, jak používat software a stroj lze nalézt v příslušném softwaru a v návodu stroje. Tento návod k obsluze je platný pro PCBBOX. Před zahájením procesu si musíte přečíst návod stroje. Pokud neprověříte určité parametry stroje, může to vést k poškození stroje nebo k poškození nástroje. Začátek procesu Nebezpečí zranění či poškození stroje a příslušenství. Před zahájením procesu postupujte podle pokynů v tomto návodu k obsluze a seznamte se manuálem stroje. První uvedení do provozu stroje a softwaru 1. Zavřete kryt stroje. 2. Zapněte zařízení pomocí on / off vypínače. LED světlo se rozsvítí červeně. 3. Ujistěte se, že je jednotka odsávání prachu připojena ke stroji a zda funguje správně. 4. Na pracovní ploše poklepejte na zástupce PCB modulu 5. PCB modulu se spustí "Reference?" > 3

4 Klikněte na Yes. Stroj najede na referenční pozice. Nezdržujte se v okolí stroje. Nebezpečí rozdrcení končetiny. Umístění podkladového materiálu a DPS do stroje 1. Přejděte na záložku obrábění v modulu PCB a klepněte na příkaz parkovací polohy. Stůl stroje přijede na pozici vhodnou pro umístění materiálu. 2. Umístěte podkladový materiál do montážních kolíčků. 3. Umístěte materiál DPS na montážní kolíčky a na podkladový materiál. Načítání souborů Chcete-li začít dělat DPS, budeme používat ukázkovou desku dodanou s PCB modulem. Importování vrstev 1. Přejděte na hlavní kartu (HOME) a ve skupině vrstev klikněte na tlačítko Importovat vrstvy (IMPORT LAYER). 2. Ty by měly být automaticky ve složce JOB ve složce Dokumenty. Viz příručka ke stroji pro přesné umístění složky. Otevřete složku Sample a vyberte soubor "Convertor.GTL" > 4

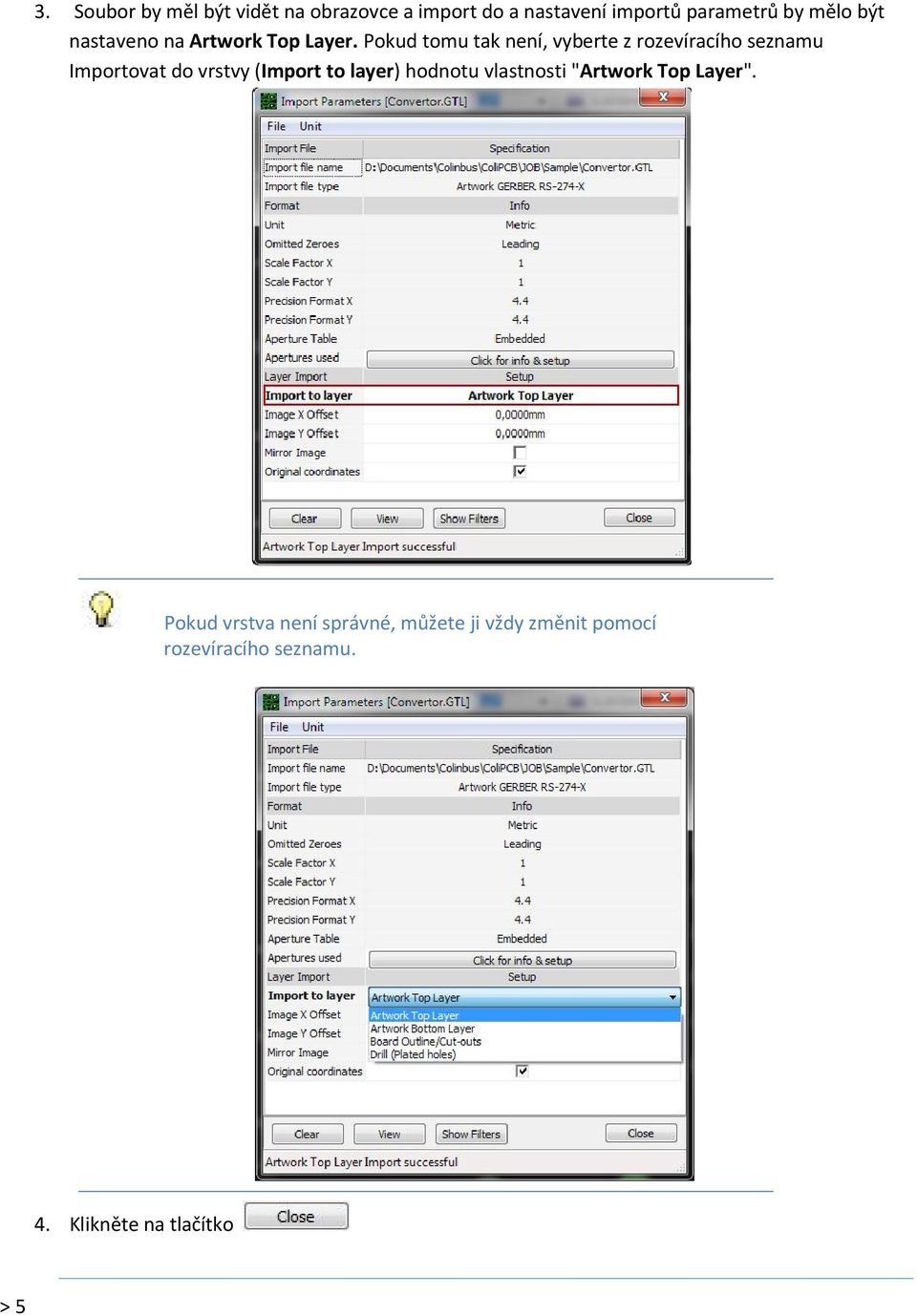

5 3. Soubor by měl být vidět na obrazovce a import do a nastavení importů parametrů by mělo být nastaveno na Artwork Top Layer. Pokud tomu tak není, vyberte z rozevíracího seznamu Importovat do vrstvy (Import to layer) hodnotu vlastnosti "Artwork Top Layer". Pokud vrstva není správné, můžete ji vždy změnit pomocí rozevíracího seznamu. 4. Klikněte na tlačítko > 5

6 5. Opakujte tento postup pro "Convertor.GBL", který je patři spodní vrstvě 6. Opakujte tento postup pro "Excellon.TXT", která je patří pro vrtání (pokovené otvory) 7. Opakujte tento postup pro "Convertor.GM2", který patří do board output Sladění vrstev Po importování souborů si všimneme, že vrstva pro vrtání není na odpovídající pozice ostatních dvou vrstev. To je běžná situace při importu souboru Excellon. Chcete-li zarovnat vrtání, nejprve vyberte vrstvu ze stromu. Vybraná vrstva pro vrtání (Pokovené otvory) bude aktivní a můžeme provádět změny. Nyní vyberte položku Align to v liště HOME a vyberte Pad. > 6

7 Nyní stačí vybrat vrtací plochu na obrazovce a zobrazí se šipka. Poté přesuňte kurzor do středu plochy, kam chcete zarovnat vrtací vrstvu a klikněte na levé tlačítko myši. Nyní jsou vrtací data dokonale sladěna se zbytkem desky. > 7

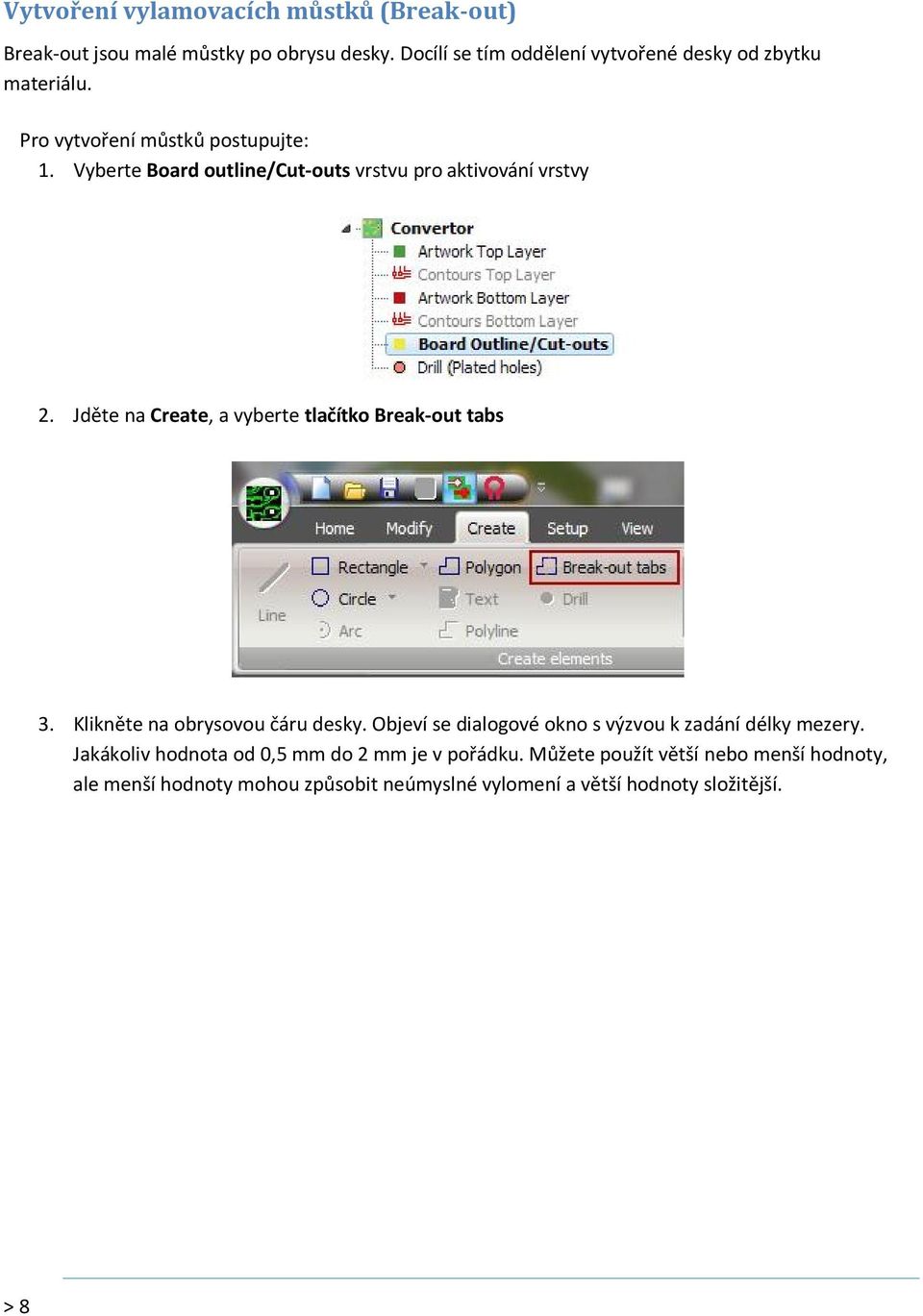

8 Vytvoření vylamovacích můstků (Break-out) Break-out jsou malé můstky po obrysu desky. Docílí se tím oddělení vytvořené desky od zbytku materiálu. Pro vytvoření můstků postupujte: 1. Vyberte Board outline/cut-outs vrstvu pro aktivování vrstvy 2. Jděte na Create, a vyberte tlačítko Break-out tabs 3. Klikněte na obrysovou čáru desky. Objeví se dialogové okno s výzvou k zadání délky mezery. Jakákoliv hodnota od 0,5 mm do 2 mm je v pořádku. Můžete použít větší nebo menší hodnoty, ale menší hodnoty mohou způsobit neúmyslné vylomení a větší hodnoty složitější. > 8

9 Klikněte na Accept a vytvoří se můstek dle zadané šíře. 4. Opakujte to pokud chcete vytvořit můstek jinde. > 9

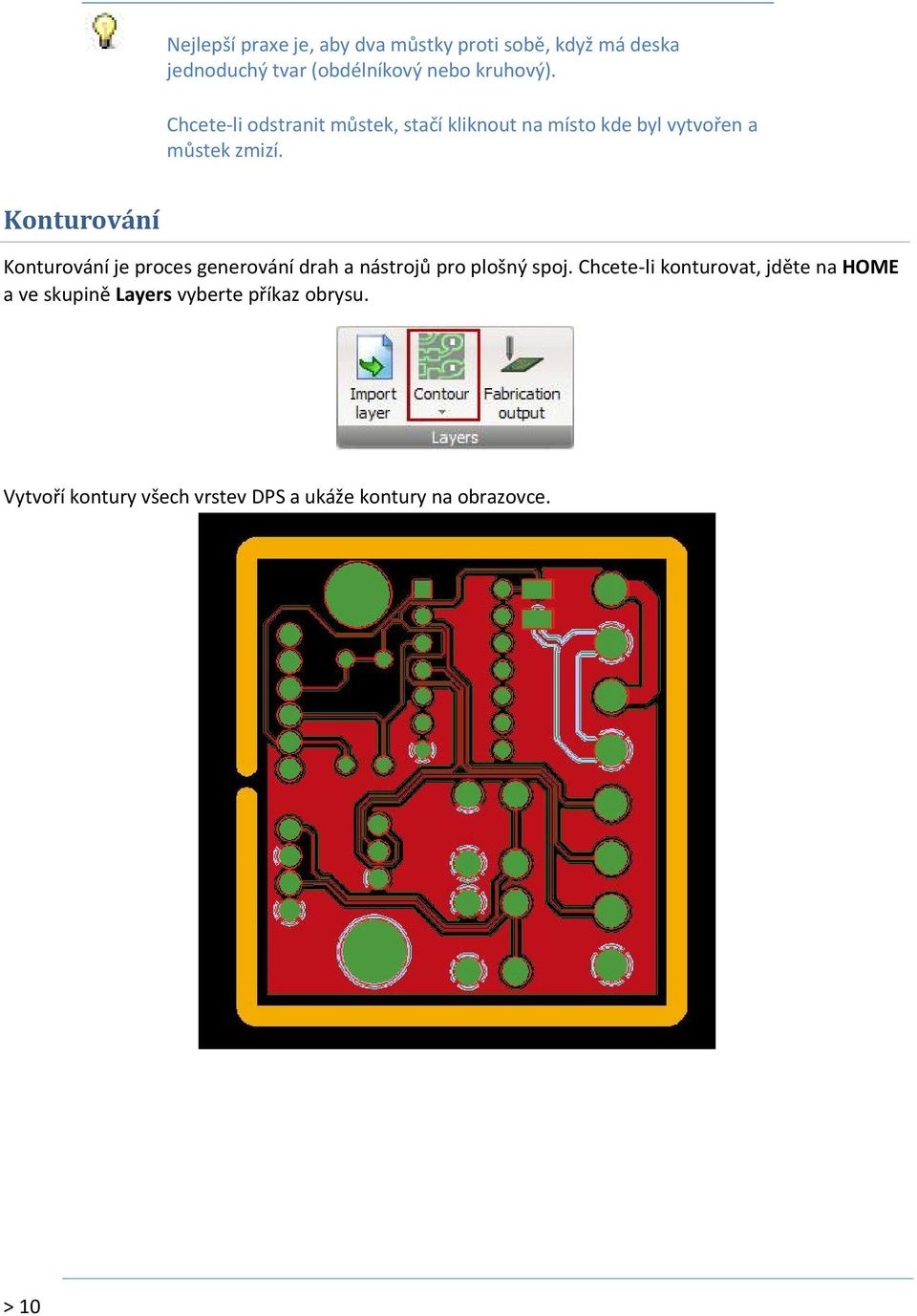

10 Nejlepší praxe je, aby dva můstky proti sobě, když má deska jednoduchý tvar (obdélníkový nebo kruhový). Chcete-li odstranit můstek, stačí kliknout na místo kde byl vytvořen a můstek zmizí. Konturování Konturování je proces generování drah a nástrojů pro plošný spoj. Chcete-li konturovat, jděte na HOME a ve skupině Layers vyberte příkaz obrysu. Vytvoří kontury všech vrstev DPS a ukáže kontury na obrazovce. > 10

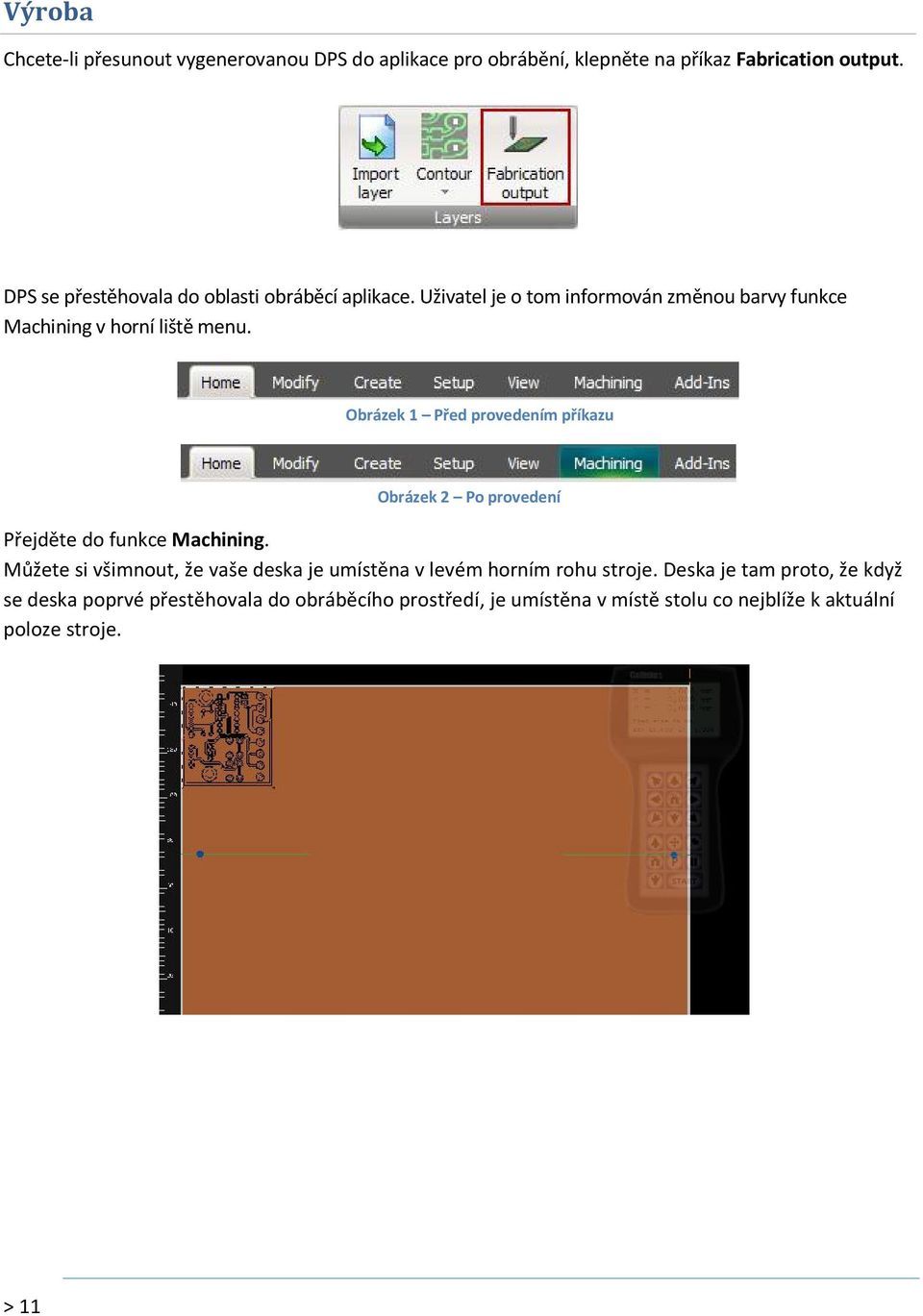

11 Výroba Chcete-li přesunout vygenerovanou DPS do aplikace pro obrábění, klepněte na příkaz Fabrication output. DPS se přestěhovala do oblasti obráběcí aplikace. Uživatel je o tom informován změnou barvy funkce Machining v horní liště menu. Obrázek 1 Před provedením příkazu Obrázek 2 Po provedení Přejděte do funkce Machining. Můžete si všimnout, že vaše deska je umístěna v levém horním rohu stroje. Deska je tam proto, že když se deska poprvé přestěhovala do obráběcího prostředí, je umístěna v místě stolu co nejblíže k aktuální poloze stroje. > 11

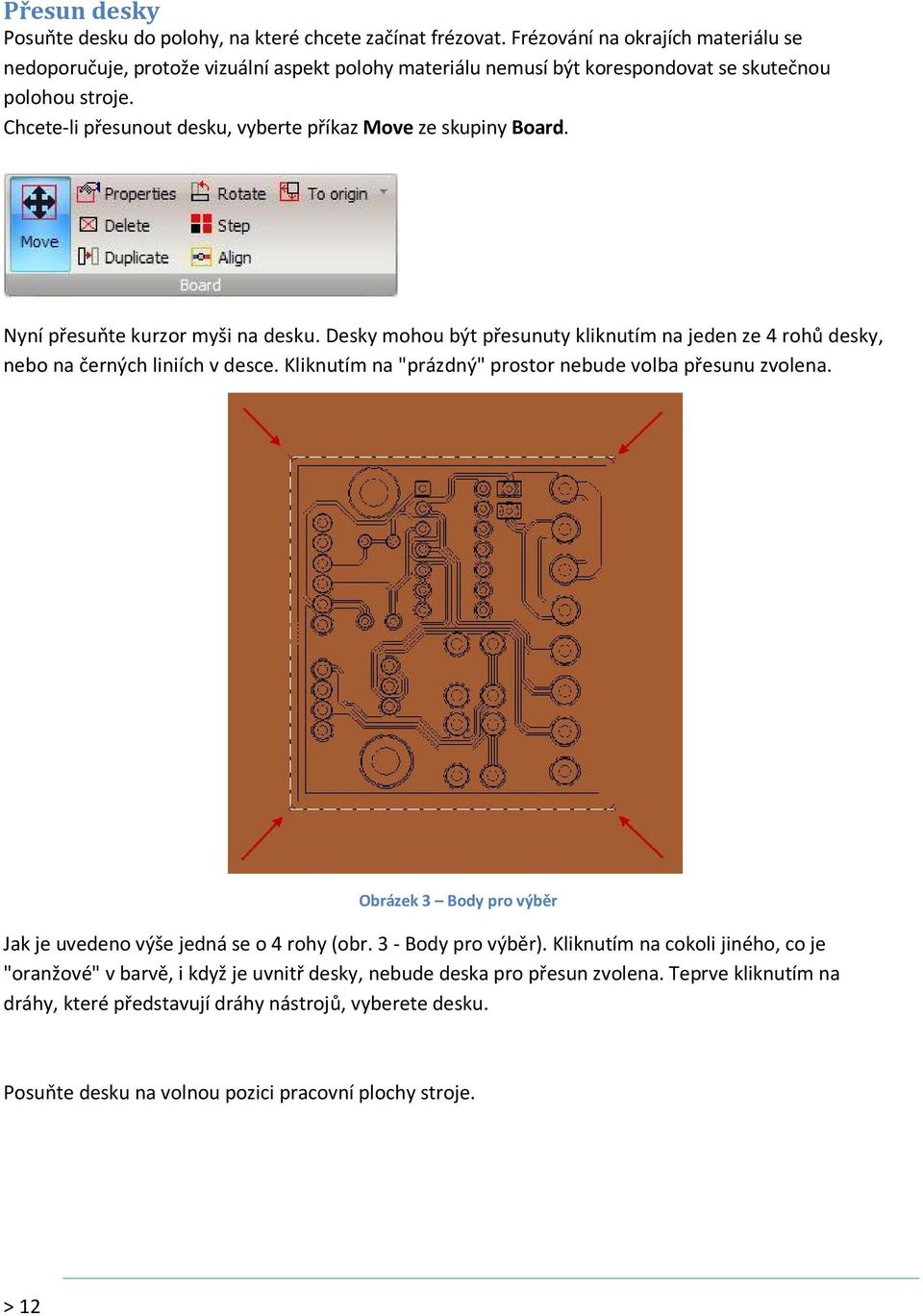

12 Přesun desky Posuňte desku do polohy, na které chcete začínat frézovat. Frézování na okrajích materiálu se nedoporučuje, protože vizuální aspekt polohy materiálu nemusí být korespondovat se skutečnou polohou stroje. Chcete-li přesunout desku, vyberte příkaz Move ze skupiny Board. Nyní přesuňte kurzor myši na desku. Desky mohou být přesunuty kliknutím na jeden ze 4 rohů desky, nebo na černých liniích v desce. Kliknutím na "prázdný" prostor nebude volba přesunu zvolena. Obrázek 3 Body pro výběr Jak je uvedeno výše jedná se o 4 rohy (obr. 3 - Body pro výběr). Kliknutím na cokoli jiného, co je "oranžové" v barvě, i když je uvnitř desky, nebude deska pro přesun zvolena. Teprve kliknutím na dráhy, které představují dráhy nástrojů, vyberete desku. Posuňte desku na volnou pozici pracovní plochy stroje. > 12

13 > 13

14 Start procesu frézování Vezměte prosím na vědomí, že když kliknete na tlačítko Start, v dalším kroku stroj se rozjede a budete vyzváni k vložení nástroje. Pokud nejste připraveni začít s frézováním, nejprve si přečtěte návod až do konce, než klepnete na tlačítko Start. Nyní klepněte na příkaz spustit (Start) ve skupině obrábění (Machining). Seznam nástrojů bude připraven, stroj se přesune do polohy pro výměnu nástroje a zobrazí se vyskakovací okno s názvem a průměrem nástroje. Nyní vložte požadovaný nástroj do vřetene. Další informace o nástrojích naleznete v manuálu stroje. Po stisku OK se spustí proces frézování/vrtání se zvoleným nástrojem. Neklikejte na tlačítko OK, pokud není nástroj do stroje vložen Skip přeskočí použití nástroje a pokračuje na další nástroje. Cancel přeruší celý proces výroby. Pokud jste nečetl do tohoto bodu návod stroje, klikněte na tlačítko Storno a ujistěte se, že jste seznámeni s riziky o možném poškození, ke kterým může dojít, pokud některá nastavení nejsou zadaná správně. Klikněte na OK pro zahájení frézování. > 14
