1 Infračervené konferenční systémy

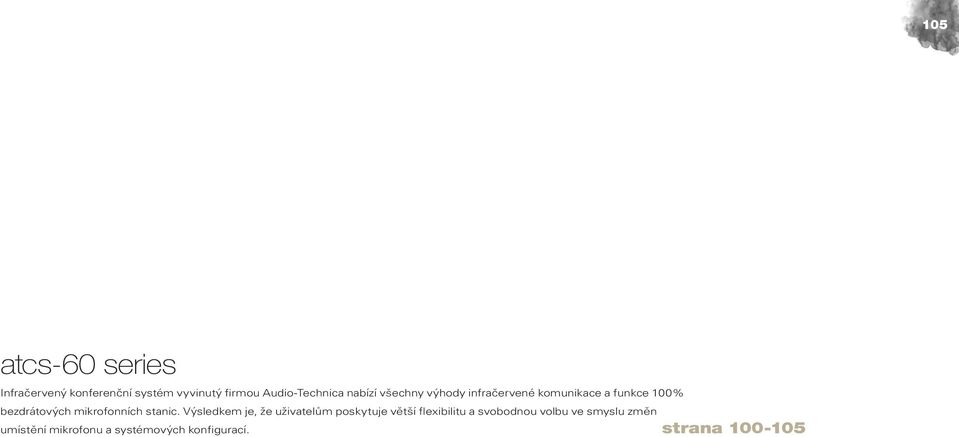

2 105 atcs-60 series Infračervený konferenční systém vyvinutý firmou Audio-Technica nabízí všechny výhody infračervené komunikace a funkce 100% bezdrátových mikrofonních stanic. Výsledkem je, že uživatelům poskytuje větší flexibilitu a svobodnou volbu ve smyslu změn umístění mikrofonu a systémových konfigurací. strana

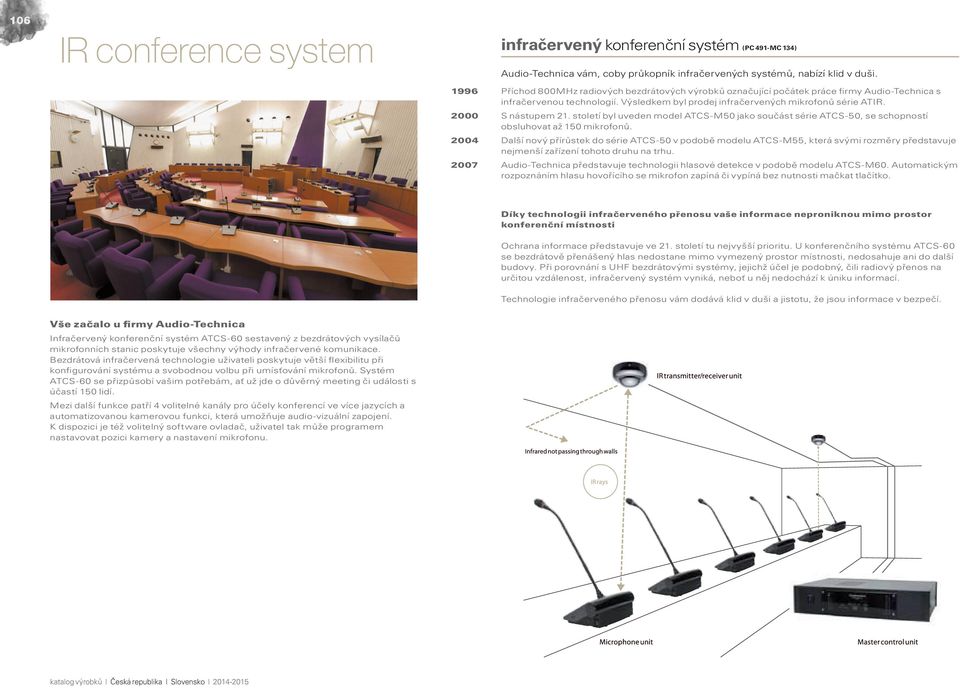

3 106 IR conference system infračervený konferenční systém (PC 491-MC 134) Audio-Technica vám, coby průkopník infračervených systémů, nabízí klid v duši Příchod 800MHz radiových bezdrátových výrobků označující počátek práce firmy Audio-Technica s infračervenou technologií. Výsledkem byl prodej infračervených mikrofonů série ATIR S nástupem 21. století byl uveden model ATCS-M50 jako součást série ATCS-50, se schopností obsluhovat až 150 mikrofonů Další nový přírůstek do série ATCS-50 v podobě modelu ATCS-M55, která svými rozměry představuje nejmenší zařízení tohoto druhu na trhu Audio-Technica představuje technologii hlasové detekce v podobě modelu ATCS-M60. Automatickým rozpoznáním hlasu hovořícího se mikrofon zapíná či vypíná bez nutnosti mačkat tlačítko. Díky technologii infračerveného přenosu vaše informace neproniknou mimo prostor konferenční místnosti Ochrana informace představuje ve 21. století tu nejvyšší prioritu. U konferenčního systému ATCS-60 se bezdrátově přenášený hlas nedostane mimo vymezený prostor místnosti, nedosahuje ani do další budovy. Při porovnání s UHF bezdrátovými systémy, jejichž účel je podobný, čili radiový přenos na určitou vzdálenost, infračervený systém vyniká, neboť u něj nedochází k úniku informací. Technologie infračerveného přenosu vám dodává klid v duši a jistotu, že jsou informace v bezpečí. Vše začalo u firmy Audio-Technica Infračervený konferenční systém ATCS-60 sestavený z bezdrátových vysílačů mikrofonních stanic poskytuje všechny výhody infračervené komunikace. Bezdrátová infračervená technologie uživateli poskytuje větší flexibilitu při konfigurování systému a svobodnou volbu při umísťování mikrofonů. Systém ATCS-60 se přizpůsobí vašim potřebám, ať už jde o důvěrný meeting či události s účastí 150 lidí. Mezi další funkce patří 4 volitelné kanály pro účely konferencí ve více jazycích a automatizovanou kamerovou funkci, která umožňuje audio-vizuální zapojení. K dispozici je též volitelný software ovladač, uživatel tak může programem nastavovat pozici kamery a nastavení mikrofonu.

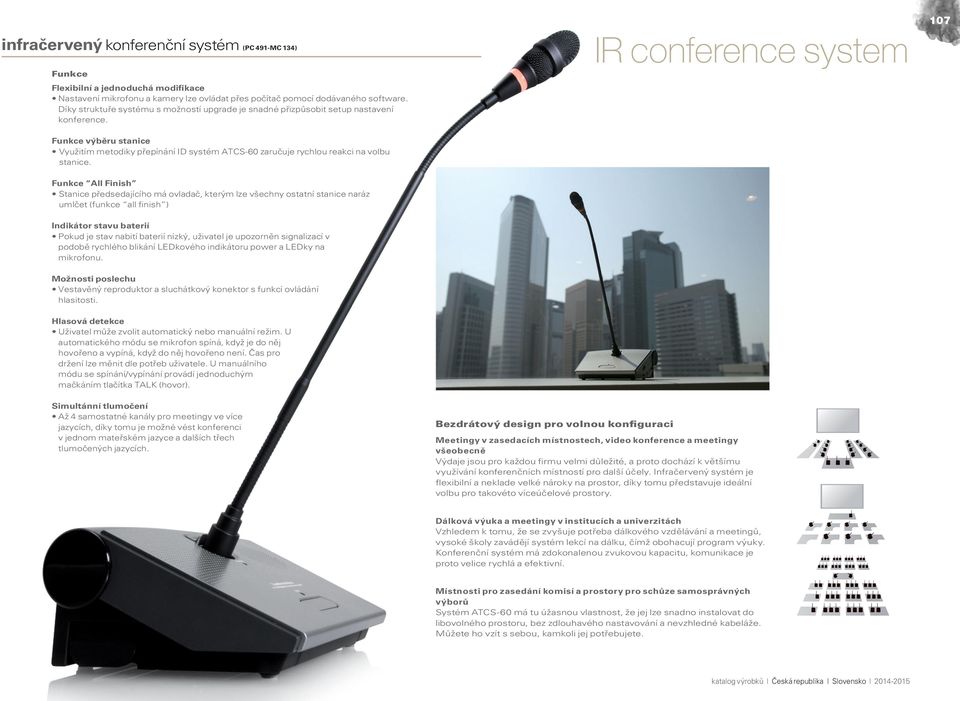

4 infračervený konferenční systém (PC 491-MC 134) Funkce Flexibilní a jednoduchá modifikace Nastavení mikrofonu a kamery lze ovládat přes počítač pomocí dodávaného software. Díky struktuře systému s možností upgrade je snadné přizpůsobit setup nastavení konference. Funkce výběru stanice Využitím metodiky přepínání ID systém ATCS-60 zaručuje rychlou reakci na volbu stanice. IR conference system 107 Funkce All Finish Stanice předsedajícího má ovladač, kterým lze všechny ostatní stanice naráz umlčet (funkce all finish ) Indikátor stavu baterií Pokud je stav nabití baterií nízký, uživatel je upozorněn signalizací v podobě rychlého blikání LEDkového indikátoru power a LEDky na mikrofonu. Možnosti poslechu Vestavěný reproduktor a sluchátkový konektor s funkcí ovládání hlasitosti. Hlasová detekce Uživatel může zvolit automatický nebo manuální režim. U automatického módu se mikrofon spíná, když je do něj hovořeno a vypíná, když do něj hovořeno není. Čas pro držení lze měnit dle potřeb uživatele. U manuálního módu se spínání/vypínání provádí jednoduchým mačkáním tlačítka TALK (hovor). Simultánní tlumočení Až 4 samostatné kanály pro meetingy ve více jazycích, díky tomu je možné vést konferenci v jednom mateřském jazyce a dalších třech tlumočených jazycích. Bezdrátový design pro volnou konfiguraci Meetingy v zasedacích místnostech, video konference a meetingy všeobecně Výdaje jsou pro každou firmu velmi důležité, a proto dochází k většímu využívání konferenčních místností pro další účely. Infračervený systém je flexibilní a neklade velké nároky na prostor, díky tomu představuje ideální volbu pro takovéto víceúčelové prostory. Dálková výuka a meetingy v institucích a univerzitách Vzhledem k tomu, že se zvyšuje potřeba dálkového vzdělávání a meetingů, vysoké školy zavádějí systém lekcí na dálku, čímž obohacují program výuky. Konferenční systém má zdokonalenou zvukovou kapacitu, komunikace je proto velice rychlá a efektivní. Místnosti pro zasedání komisí a prostory pro schůze samosprávných výborů Systém ATCS-60 má tu úžasnou vlastnost, že jej lze snadno instalovat do libovolného prostoru, bez zdlouhavého nastavování a nevzhledné kabeláže. Můžete ho vzít s sebou, kamkoli jej potřebujete.

5 108 atcs-60 series Hlavní funkce Mikrofony mohou být spínány automaticky, když je detekován hlas hovořícího. Při používání automatického mikrofonního módu, unikátní DSP hlasová detekce ignoruje šustění papírů. Vestavěný reproduktor a sluchátkový výstup pro osobní odposlech vylučuje nutnost dalšího P.A. ozvučovacího systému. Umožňuje simultánní rozhovor až 5 lidí naráz. Pomocí funkce Priority setting lze určit prioritu mikrofonům, vyjma mikrofonní stanice předsedajícího. K dispozici jsou 4 monitorovací kanály pro snadnou integraci vícejazyčného tlumočení. infračervený konferenční systém ( PC 491-MC 134) ATCS-C60 Hlavní řídící stanice Lze zvolit počet stanic s nastavením priority Možnost módu FIFO First In First Out nebo módu FILO First In Last Out pro určení pořadí řečníků. Automatický i manuální mód, či tradiční režim aktivace/deaktivace mačkáním tlačítka Upravitelné threshold nastavení u automatického módu Nastavitelný čas držení, po jakou dobu má mikrofon zůstat aktivní po skončení řeči. Přímý výstup až 5 samostatných audio kanálů, lze nastavit pomocí software. ATCS-M60 Stanice delegáta ATCS-60MIC Mikrofon stanice Celková délka 43 cm ATCS-L60MIC Prodloužený mikrofon stanice Celková délka 58 cm ATCS-M60 ATCS-60MIC ATCS-C60 ATCS-L60MIC Technická data ATCS-60MIC, ATCS-L60MIC Model pevný náboj na zadní desce Směrová charakteristika Hyper kardioida Frekvenční průběh (microphone only) 50 ~ Hz ( 3dB point) Citlivost (0 db = 1V/ 1 pa, 1 khz) 45 db Max. úroveň akust. tlaku 100 db S.P.L. (1kHz,THD 1%) Odstup: signál/šum (1kHz,1 pa) > 61 db Výstupní impedance < 680 Ω, nesymetrický Povrchová úprava Stříkaný nátěr, matně černá barva 115 g (ATCS-60MIC) Technická data ATCS-M60 Vlnový rozsah 1 ~ 10MHz Počet kanálů 4x hlasový, 4x monitorovací a 2x datový Typ modulace FM Infračervená datová komunikace bitů za sekundu Reproduktorový výstup 8 Ω, 2W Li-ion baterie s napětím 7.4 VDC, 2400 mah nebo AC adaptér s napětím 12 VDC, 1A (AD-SZ1210JE (volitelné) Standardní doba provozu Souvislý hovor: 6 hod.; Status příjmu signálu: 10 hod. Rozměry mm (V x Š x H) 0.6 kg (bez mikrofonu a baterie) Volitelné příslušenství LI-240 li-ion baterie, AC adaptér Technická data Vlnový rozsah Počet kanálů Typ modulace Infračervená datová komunikace Audio vstup Audio výstup Frekvenční průběh (system) Příslušenství ATCS-C60 1 ~ 10 MHz 5x hlasový, 4x monitorovací a 2x datový FM bitů za sekundu Monitorovací vstup (-10dBV, nesym.) 4 systémy Externí vstup 1 (-10dBV, nesym.) 1 systém Externí vstup 2 (-10dBV, sym.) 1 systém (-50dBV, nesym.) 1 systém Přímý výstup (-10dBV, nesym.) 5 systémů Výstup 1 (-10dBV, nesym.) 1 systém; Výstup 2 (-10dBV, sym.) 1 systém Nahrávací výstup (-10dBV, nesym.) 2 systémy 200 ~ Hz AC 100 ~ 240V 50/60Hz 75W 4.2 kg (pouze hlavní těleso) 2 rack adaptéry, 6 rack adaptér. Instalačních šroubů, 5 mini driverů, AC power kabel

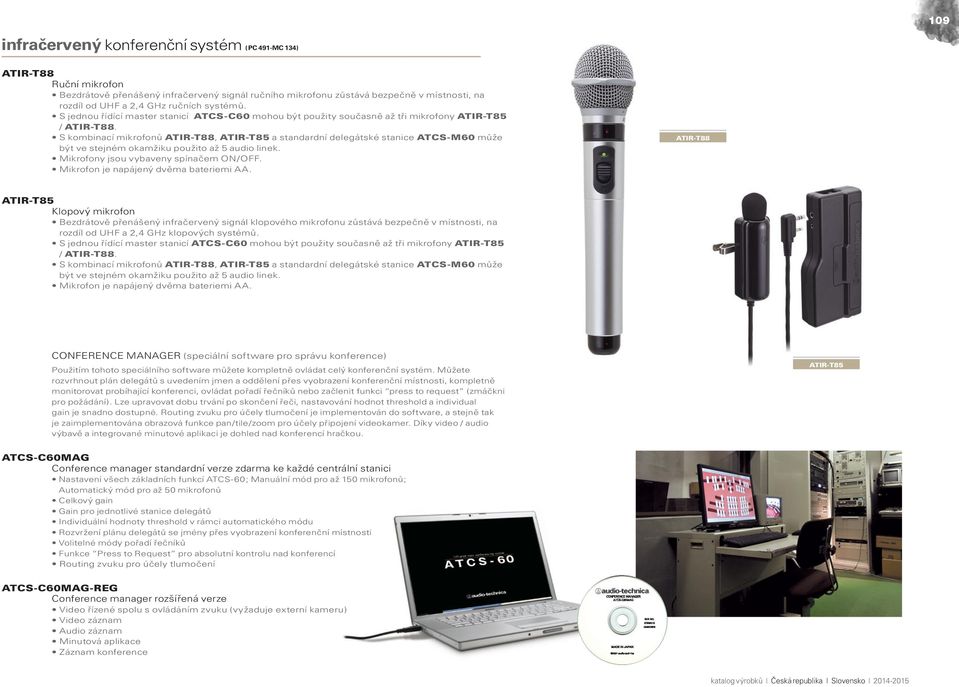

6 109 infračervený konferenční systém ( PC 491-MC 134) ATIR-T88 Ruční mikrofon Bezdrátově přenášený infračervený signál ručního mikrofonu zůstává bezpečně v místnosti, na rozdíl od UHF a 2,4 GHz ručních systémů. S jednou řídící master stanicí ATCS-C60 mohou být použity současně až tři mikrofony ATIR-T85 / ATIR-T88. S kombinací mikrofonů ATIR-T88, ATIR-T85 a standardní delegátské stanice ATCS-M60 může být ve stejném okamžiku použito až 5 audio linek. Mikrofony jsou vybaveny spínačem ON/OFF. Mikrofon je napájený dvěma bateriemi AA. ATIR-T88 ATIR-T85 Klopový mikrofon Bezdrátově přenášený infračervený signál klopového mikrofonu zůstává bezpečně v místnosti, na rozdíl od UHF a 2,4 GHz klopových systémů. S jednou řídící master stanicí ATCS-C60 mohou být použity současně až tři mikrofony ATIR-T85 / ATIR-T88. S kombinací mikrofonů ATIR-T88, ATIR-T85 a standardní delegátské stanice ATCS-M60 může být ve stejném okamžiku použito až 5 audio linek. Mikrofon je napájený dvěma bateriemi AA. CONFERENCE MANAGER (speciální software pro správu konference) Použitím tohoto speciálního software můžete kompletně ovládat celý konferenční systém. Můžete rozvrhnout plán delegátů s uvedením jmen a oddělení přes vyobrazení konferenční místnosti, kompletně monitorovat probíhající konferenci, ovládat pořadí řečníků nebo začlenit funkci press to request (zmáčkni pro požádání). Lze upravovat dobu trvání po skončení řeči, nastavování hodnot threshold a individual gain je snadno dostupné. Routing zvuku pro účely tlumočení je implementován do software, a stejně tak je zaimplementována obrazová funkce pan/tile/zoom pro účely připojení videokamer. Díky video / audio výbavě a integrované minutové aplikaci je dohled nad konferencí hračkou. ATIR-T85 ATCS-C60MAG Conference manager standardní verze zdarma ke každé centrální stanici Nastavení všech základních funkcí ATCS-60; Manuální mód pro až 150 mikrofonů; Automatický mód pro až 50 mikrofonů Celkový gain Gain pro jednotlivé stanice delegátů Individuální hodnoty threshold v rámci automatického módu Rozvržení plánu delegátů se jmény přes vyobrazení konferenční místnosti Volitelné módy pořadí řečníků Funkce Press to Request pro absolutní kontrolu nad konferencí Routing zvuku pro účely tlumočení ATCS-C60MAG-REG Conference manager rozšířená verze Video řízené spolu s ovládáním zvuku (vyžaduje externí kameru) Video záznam Audio záznam Minutová aplikace Záznam konference

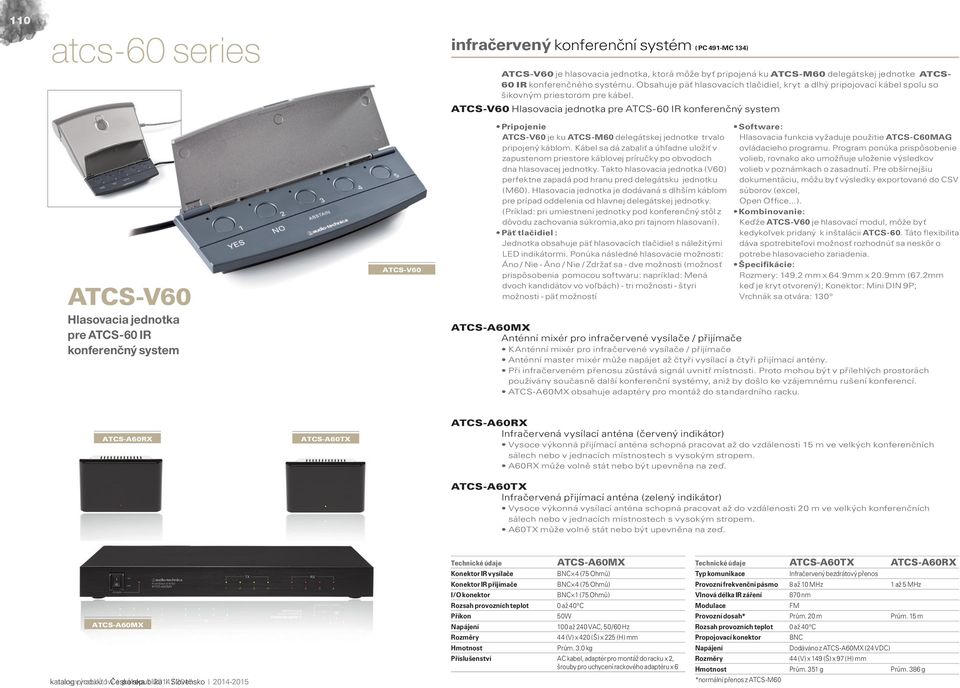

7 110 atcs-60 series infračervený konferenční systém ( PC 491-MC 134) ATCS-V60 je hlasovacia jednotka, ktorá môže byť pripojená ku ATCS-M60 delegátskej jednotke ATCS- 60 IR konferenčného systému. Obsahuje päť hlasovacích tlačidiel, kryt a dlhý pripojovací kábel spolu so šikovným priestorom pre kábel. ATCS-V60 Hlasovacia jednotka pre ATCS-60 IR konferenčný system ATCS-V60 Hlasovacia jednotka pre ATCS-60 IR konferenčný system ATCS-V60 Pripojenie ATCS-V60 je ku ATCS-M60 delegátskej jednotke trvalo pripojený káblom. Kábel sa dá zabaliť a úhľadne uložiť v zapustenom priestore káblovej príručky po obvodoch dna hlasovacej jednotky. Takto hlasovacia jednotka (V60) perfektne zapadá pod hranu pred delegátsku jednotku (M60). Hlasovacia jednotka je dodávaná s dlhším káblom pre prípad oddelenia od hlavnej delegátskej jednotky. (Príklad: pri umiestnení jednotky pod konferenčný stôl z dôvodu zachovania súkromia,ako pri tajnom hlasovaní). Päť tlačidiel : Jednotka obsahuje päť hlasovacích tlačidiel s náležitými LED indikátormi. Ponúka následné hlasovacie možnosti: Áno / Nie - Áno / Nie / Zdržať sa - dve možnosti (možnosť prispôsobenia pomocou softwaru: napríklad: Mená dvoch kandidátov vo voľbách) - tri možnosti - štyri možnosti - päť možností Software: Hlasovacia funkcia vyžaduje použitie ATCS-C60MAG ovládacieho programu. Program ponúka prispôsobenie volieb, rovnako ako umožňuje uloženie výsledkov volieb v poznámkach o zasadnutí. Pre obšírnejšiu dokumentáciu, môžu byť výsledky exportované do CSV súborov (excel, Open Office...). Kombinovanie: Keďže ATCS-V60 je hlasovací modul, môže byť kedykoľvek pridaný k inštalácii ATCS-60. Táto flexibilita dáva spotrebiteľovi možnosť rozhodnúť sa neskôr o potrebe hlasovacieho zariadenia. Špecifikácie: Rozmery: mm x 64.9mm x 20.9mm (67.2mm keď je kryt otvorený); Konektor: Mini DIN 9P; Vrchnák sa otvára: 130 ATCS-A60MX Anténní mixér pro infračervené vysílače / přijímače KAnténní mixér pro infračervené vysílače / přijímače Anténní master mixér může napájet až čtyři vysílací a čtyři přijímací antény. Při infračerveném přenosu zůstává signál uvnitř místnosti. Proto mohou být v přilehlých prostorách používány současně další konferenční systémy, aniž by došlo ke vzájemnému rušení konferencí. ATCS-A60MX obsahuje adaptéry pro montáž do standardního racku. ATCS-A60RX ATCS-A60TX ATCS-A60RX Infračervená vysílací anténa (červený indikátor) Vysoce výkonná přijímací anténa schopná pracovat až do vzdálenosti 15 m ve velkých konferenčních sálech nebo v jednacích místnostech s vysokým stropem. A60RX může volně stát nebo být upevněna na zeď. ATCS-A60TX Infračervená přijímací anténa (zelený indikátor) Vysoce výkonná vysílací anténa schopná pracovat až do vzdálenosti 20 m ve velkých konferenčních sálech nebo v jednacích místnostech s vysokým stropem. A60TX může volně stát nebo být upevněna na zeď. ATCS-A60MX katalog výrobků produktów I Česká I polska republika I 2014 l Slovensko / 2015 I ATCS-A60MX Technické údaje Konektor IR vysílače BNC 4 (75 Ohmů) Konektor IR přijímače BNC 4 (75 Ohmů) I/O konektor BNC 1 (75 Ohmů) Rozsah provozních teplot 0 až 40 C Příkon 50W 100 až 240 VAC, 50/60 Hz Rozměry 44 (V) x 420 (Š) x 225 (H) mm Prům. 3.0 kg Příslušenství AC kabel, adaptér pro montáž do racku x 2, šrouby pro uchycení rackového adaptéru x 6 Technické údaje ATCS-A60TX ATCS-A60RX Typ komunikace Infračervený bezdrátový přenos Provozní frekvenční pásmo 8 až 10 MHz 1 až 5 MHz Vlnová délka IR záření 870 nm Modulace FM Provozní dosah* Prům. 20 m Prům. 15 m Rozsah provozních teplot 0 až 40 C Propojovací konektor BNC Dodáváno z ATCS-A60MX (24 VDC) Rozměry 44 (V) x 149 (Š) x 97 (H) mm Prům. 351 g Prům. 386 g *normální přenos z ATCS-M60

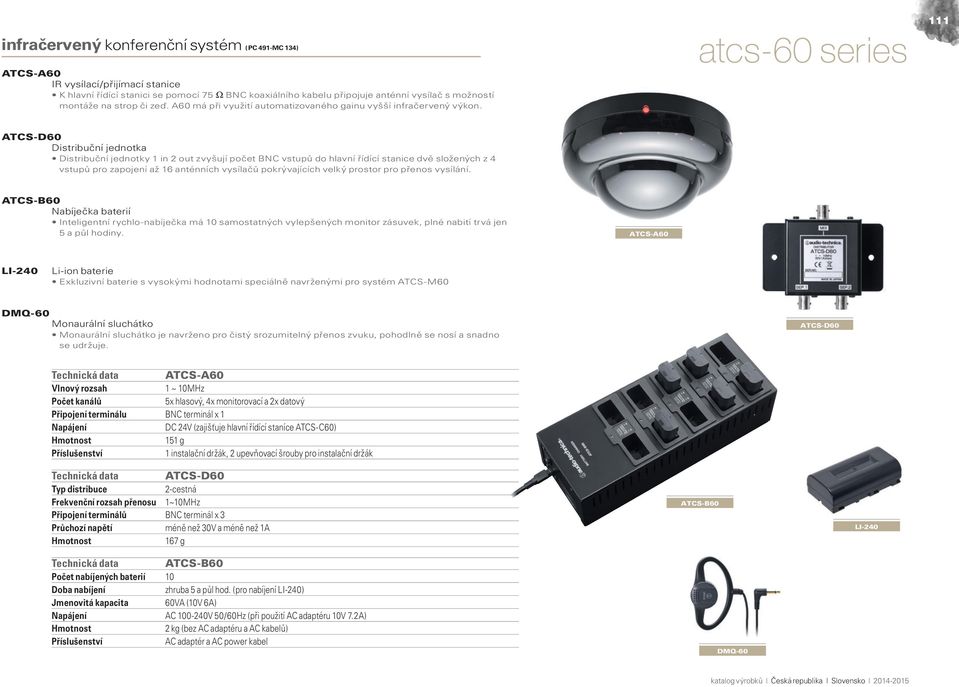

8 infračervený konferenční systém ( PC 491-MC 134) ATCS-A60 IR vysílací/přijímací stanice K hlavní řídící stanici se pomocí 75 Ω BNC koaxiálního kabelu připojuje anténní vysílač s možností montáže na strop či zeď. A60 má při využití automatizovaného gainu vyšší infračervený výkon. atcs-60 series 111 ATCS-D60 Distribuční jednotka Distribuční jednotky 1 in 2 out zvyšují počet BNC vstupů do hlavní řídící stanice dvě složených z 4 vstupů pro zapojení až 16 anténních vysílačů pokrývajících velký prostor pro přenos vysílání. ATCS-B60 Nabíječka baterií Inteligentní rychlo-nabíječka má 10 samostatných vylepšených monitor zásuvek, plné nabití trvá jen 5 a půl hodiny. ATCS-A60 LI-240 Li-ion baterie Exkluzivní baterie s vysokými hodnotami speciálně navrženými pro systém ATCS-M60 DMQ-60 Monaurální sluchátko Monaurální sluchátko je navrženo pro čistý srozumitelný přenos zvuku, pohodlně se nosí a snadno se udržuje. ATCS-D60 Technická data ATCS-A60 Vlnový rozsah 1 ~ 10MHz Počet kanálů 5x hlasový, 4x monitorovací a 2x datový Připojení terminálu BNC terminál x 1 DC 24V (zajišťuje hlavní řídící staníce ATCS-C60) 151 g Příslušenství 1 instalační držák, 2 upevňovací šrouby pro instalační držák Technická data ATCS-D60 Typ distribuce 2-cestná Frekvenční rozsah přenosu 1~10MHz Připojení terminálů BNC terminál x 3 Průchozí napětí méně než 30V a méně než 1A 167 g Technická data ATCS-B60 Počet nabíjených baterií 10 Doba nabíjení zhruba 5 a půl hod. (pro nabíjení LI-240) Jmenovitá kapacita 60VA (10V 6A) AC V 50/60Hz (při použití AC adaptéru 10V 7.2A) 2 kg (bez AC adaptéru a AC kabelů) Příslušenství AC adaptér a AC power kabel ATCS-B60 DMQ-60 LI-240
